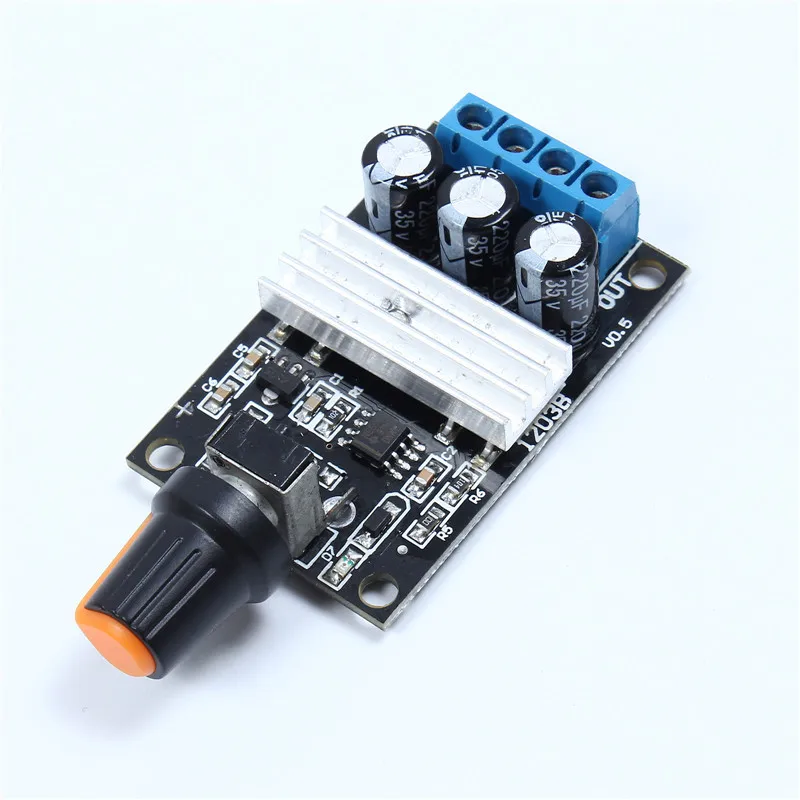

Регулятор на 555: ШИМ регулятор на таймере NE555

Содержание

Схема. Регулятор мощности на 555-м таймере

В предлагаемой схеме регулятора мощности коммутирующим элементом является симистор (триак). В радиолюбительской литературе авторы конструкций в основном применяют фазоимпульсное управление, когда момент открывания полупроводникового ключа (тиристора, симистора) определяется подачей напряжения на управляющий электрод, а закрывание происходит тогда, когда ток через прибор становится меньше тока удержания. В описываемой схеме регулятора мощности автор остановился именно на таком принципе управления симистором. В отличие от ранее предложенных в литературе схем управления, в предлагаемой конструкции применен более эффективный способ привязки отсчёта времени задержки включения симистора к моменту перехода сетевого напряжения через ноль и более точная выдержка этой временной задержки.

Схема регулятора мощности, о котором идет речь, показана на рис.1.
Напряжение питания схемы регулятора мощности, в виду малого потребления, ограничивается с помощью гасящего конденсатора С1.

Резистор R1 необходим в первоначальный момент включения устройства в сеть, для ограничения тока через диодный мост VD1-VD4, когда конденсатор ещё не заряжен. Мост выпрямляет ток, а стабилитрон VD9 обеспечивает стабилизацию напряжения питания узла, управляющего моментом включения симистора. Конденсатор С2 необходим для сглаживания пульсаций этого напряжения.

С помощью диодного моста VD5-VD8, транзистора VT1, оптрона DA1 и сопутствующих радиокомпонентов осуществляется очень точная привязка момента перехода сетевого напряжения через ноль. Этот узел позаимствован из статьи [1]. Кратко рассмотрим его работу. Резисторы R2 и R3 гасят излишек сетевого напряжения, так как далее используются низковольтные компоненты. В статье [1 ] предлагалось использовать SMD-резисторы типоразмера 1206, но автор не решился на такой эксперимент. Далее напряжение сети преобразуется диодным мостом в полуволны, следующие с частотой 100 Гц, а стабилитрон VD10 ограничивает их по амплитуде уровнем, который необходим для работы каскада на транзисторе VT1, формируя трапецеидальные импульсы.

Резистор R4 немного «подгружает» мост. При приходе каждого трапецеидального импульса конденсатор СЗ заряжается через диод VD11. Когда напряжение на срезе трапецеидального импульса становится ниже, чем напряжение на конденсаторе СЗ, открывается транзистор VT1. Конденсатор СЗ разряжается через ограничивающий резистор R5, участок Э-К VT1 и светоизлучающий диод оптрона DA1. При этом формируется импульс длительностью несколько сотен микросекунд. Импульс возникает примерно за 200 мкс до перехода сетевого напряжения через ноль. Оптрон DA1 увеличивает крутизну импульса и инвертирует его. Потребляемая этим узлом мощность не превышает 200 мВт.

Задержку включения симистора относительно перехода сетевого напряжения через ноль выполняет микросхема популярного таймера-генератора DA2 типа 555. На этой микросхеме выполнен регулируемый одновибратор, генерирующий на своем выходе импульсы высокой точности по длительности. Он запускается по входу «TRIGGER» входным отрицательным импульсом.

При этом на выходе «OUTPUT» после запуска устанавливается напряжение, немного не доходящее до напряжения питания. Через вход оптрона DA3 и светодиод HL1 ток не протекает. Через резисторы R7 и R8 заряжаются конденсаторы С4-С6. Когда напряжение на них достигнет уровня 2/3 напряжения питания, по входу «THRESOLD» таймер переключится в противоположное состояние, то есть на выходе будет напряжение близкое к напряжению общей шины. На выходе «-DISCHARGE» также устанавливается низкое напряжение. Конденсаторы С4-С6 через внутренний транзистор микросхемы разряжаются на общую шину. Таким образом формируется высокостабильные по длительности импульсы. Стабильность их в основном зависит от временной и температурной стабильности применённых конденсаторов и резисторов R7 и R8. Резистор R7 позволяет изменять длительность времени задержки появления на выходе таймера низкого напряжения. В момент установления на выводе «OUTPUT» этого напряжения, через вход оптрона DA3 и светодиод HL1 начинает протекать ток.

Тиристорный оптрон включается, подавая на управляющий вход G симистора VS1 открывающее напряжение. В результате чего триак коммутирует мощную нагрузку.

На первый взгляд может показаться, что схема регулятора мощности сложна, но более простые схемы, предлагаемые радиолюбителями, страдают одним существенным недостатком: гистерезисом регулировочной характеристики. Устранение гистерезиса схемотехническими способами приводит к их усложнению, не уступающему сложности рассмотренной выше схемы. Промышленные схемы регуляторов мощности в большинстве своем еще сложнее. Проще схемы, которые обладают высокими эксплуатационными характеристиками, только выполненные на микроконтроллерах. Для этого, правда, надо написать еще программу, а при ее наличии микроконтроллер надо запрограммировать программатором, но не у всех радиолюбителей он имеется.

Конструкция и детали. В предлагаемой схеме регулятора мощности необходимо использовать заведомо исправные радиоэлементы, в противном случае придется потратить время на поиск неисправности. В конструкции применены постоянные резисторы типа МЛТ, не менее указанной на схеме мощности, которые можно заменить аналогичными импортными. Переменный резистор типа СПЗ-4аМ. Конденсатор С1 пленочный импортный или отечественный типа К73-17. Конденсаторы СЗ-С7 импортные керамические, но конденсаторы С4-С6 лучше использовать отечественные типа К73-9 или К73-17 на напряжение 63 или 100 В. Они более габаритные, но и более стабильные. Электролитический конденсатор С2 импортный, например, фирмы HITANO. Диод VD11 можно заменить отечественным КД522Б. Диодные мосты можно заменить отдельными диодами, выдерживающими обратное напряжение не менее 400 В и прямой постоянный ток 0,3 А, например 1N4004. Светодиод может быть любого цвета свечения, как импортный типа RL50-YG213, зеленый, так и отечественный АЛ307Б. Транзистор VT1 заменяется отечественным КТ3107. Оптопарам DA1 и DA3 отечественных аналогов нет. Микросхему таймера можно заменить на КР1006ВИ1. Триак можно применить и более мощный типа ВТ139-600Е с максимальным допустимым током 16 А, всё зависит от применяемой нагрузки.

Все детали, исключая триак, размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм размерами 80×110 мм. Чертеж печатной платы показан на рис.2, а размещение радиокомпонентов — на рис.3. На плате имеются отверстия для крепления радиатора. Радиатор использован от изделия «Устройство регулировки температуры РТ-3». Размеры радиатора 70×40 мм. Радиатор имеет 8 ребер высотой 20 мм. Он установлен на втулках над переменным резистором в верхней части платы. Это сделано для того, чтобы тепловой поток от него не нагревал радиоэлементы. На радиаторе через изоляционную прокладку из слюды закреплен симистор VS1. Выводы его соединены с одноименными отверстиями на плате с помощью провода МГТФ. Монтаж внутри корпуса также выполнен этим проводом. Вся конструкция (см. фото в начале статьи) установлена в корпусе от «Устройства регулировки температуры РТ-3».

Налаживание. Собранный из заведомо исправных деталей регулятор мощности, как правило, не нуждается в налаживании.

Все перепайки и замены элементов необходимо производить только при извлечённой вилки сетевого шнура из розетки бытовой сети. В противном случае можно получить поражение электрическим током, так как элементы конструкции находятся под потенциалом сети. Ввиду разброса номиналов резисторов R7, R8, в некоторых случаях понадобится подбор конденсаторов С5, С6. Для этого включают в качестве нагрузки лампу накаливания. Резистором R8 изменяют напряжение на лампе и наблюдают за изменением яркости ее свечения. Если в крайнем левом положении резистора R8 происходит мерцание лампочки, то надо уменьшить ёмкость конденсаторов С5, Сб. При тщательной настройке можно добиться того, что яркость лампочки будет изменяться от полного погасания до максимальной. Если предполагается регулировать напряжение на нагревательном элементе, то добиваться такого низкого напряжения нет смысла.

В процессе эксплуатации устройства выяснилось, что оно является источником сильных радиопомех. Вследствие этого на сетевой шнур у ввода в корпус необходимо установить помехоподавляющий фильтр.

Промышленность предлагает, а некоторые магазины электронных товаров имеют в наличии такие фильтры, состоящие из нескольких ферритовых колец, через отверстие внутри которых пропускается сетевой шнур.
Регулятор напряжения используется автором для регулирования мощности ТЭНов 2-конфо-рочной электроплитки «МЕЧТА». При этом отпала необходимость использовать штатные четырехпозиционные регуляторы мощности плитки.

Литература
1. Luca Matteini. Детектор перехода сетевого напряжения через ноль с минимальным количеством высоковольтных компонентов // Радиолоцман. — 2011. — №12. — С.65-67.

От редакции. Рассмотренное в статье устройство имеет ряд недостатков, о которых не упомянул автор. Его нельзя использовать для регулировки мощности устройств, содержащих электронные схемы: энергосберегающих (люминесцентных) ламп, устройств, содержащих электронные трансформаторы, светодиодных осветительных приборов со специализированными микросхемами управления и т.д. Второй из существенных недостатков — это отсутствие гальванической развязки устройства управления и сети при наличии в схеме устройства двух, так называемых, оптоизоляторов DA1 и DA3.

Даже в случае качественной изоляции корпуса прибора возможен электрический пробой в потенциометре R7 между движком и осью, случайное прикосновение к которой может привести к поражению электрическим током.
Последний недостаток легко устраним. Для этого достаточно подавать на выпрямительные мосты переменное напряжение через небольшой трансформатор, а не непосредственно от сети. Это несколько усложнит схему регулятора мощности и увеличит габариты устройства, но зато обеспечит безопасность работы с ним.

Похожие статьи:
Регулятор мощности на транзисторе IRF840
Регулятор мощности с малым уровнем помех.
Таймер-регулятор мощности
Схема регулятора мощности паяльника на микроконтроллере PIC16F628A
Двухканальный фазовый регулятор мощности на микроконтроллере
УКВ усилитель мощности на транзисторе КT931
Регулятор температуры и влажности в погребе
Регулятор мощности паяльника

Post Views: 8 720

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Все самоделкины наверняка знают, что такое дремель или бормашинка, это своего рода мульти инструмент без которого трудно обойтись создавая разные самоделки и я считаю, что он должен быть у каждого мастера. Я уже даже не представляю, как можно без него обойтись, им я и режу пластик, текстолит, метал, точу разные мелкие детали, сверлю мелкие отверстия и т.д.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Мне попал в руки нерабочий аккумуляторный дремель Parkside PFBS 9.6V, KH 3125, в нём оказался неисправен аккумулятор и ещё не работает регулятор оборотов, я решил отремонтировать его с небольшими переделками. А собственно переведу его на питание от БП и сделаю для него самодельный регулятор оборотов на микросхеме таймере NE555.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Детали для регулятора оборотов:

Микросхема NE555, купить можно здесь – http://ali.pub/4g6f97;
Полевой транзистор IRF3205 – http://alii.pub/5ui93k;
Диод, использовал в SMD корпусе FR2D;
Диод 1N4148 – 2 шт.;
Резистор 1 кОм – 2 шт.;
Резистор 22 Ом;
Керамические конденсаторы: 1 нФ, 10 нФ.

Как отремонтировать дремель, пошаговая инструкция:

У данного дремеля при вращении патрона нет никакого биения, что очень хорошо, значит есть смысл его восстанавливать.

Разобрав бормашинку я увидел в ней вот такой двигатель с насаженным на него валом для патрона и на валу стоит дополнительно подшипник, что повышает надёжность дремеля и уменьшает биение патрона.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

А вот посмотрев на регулятор я понял, что с ним есть проблемы, его уже кто-то паял и ремонтировал и по видимому всё безрезультатно, этот регулятор я даже пробовать чинить не буду, а сделаю свой на таймере NE555 использовав из старой схемы сам регулирующий элемент с выключателем.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Собирать регулятор оборотов для дремеля я буду по этой схеме, она не сложная но работать будет отлично:

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Развёл печатную плату, её вместе со схемой Вы можете скачать по этой ссылке, а затем вытравил и спаял регулятор оборотов. Плата получилась очень компактная и отлично поместится в корпусе дремеля.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Переменный резистор с ручкой я выпилил из старой платы и подпаял к мое плате проводниками (на фото эти проводники цветные тонкие), получилось как-то так как на фото. Переменный резистор к сожалению оказался немного не того номинала, что нужно и регулироваться будет немного не так как хотелось (двигатель начинает работать где-то с деления 6 и регулируется до деления 10) но тем не менее работать будет, просто хотелось оставить этот родной потенциометр так как он с удобной ручкой и выключателем внутри.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

На контакты двигателя нужно обязательно установить диод (на схеме он указан), он защищает всю электронную схему и полевой транзистор не будет сильно нагреваться.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

С электроникой мы разобрались, теперь поработаем над корпусом дремеля, так как питать уже его буду не от аккумулятора, а от отдельного блока питания то для удобства я отпилил часть корпуса, может внешне теперь выглядит это как-то странно но зато он стал удобнее, плюс его теперь можно ставить задней частью на стол и он будет устойчиво стоять.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Выпилил из куска пластика крышечку, чтобы прикрыть заднюю часть бормашинки, её я прикручу на шурупы. А к крышке я потом дополнительно приклеил кусочки резины которые выполняют роль ножек, чтобы не скользило по столу.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Собрал корпус полностью, прикрутил заднюю крышку и в итоге получился компактный, лёгкий и удобный дремель с регулировкой вращения скорости двигателя. В холостом ходу он потребляет около 1 А, а при нагрузке около 3,7 А, поэтому БП нужно подобрать к нему достаточно мощный, напряжение питания при этом у меня было 10 В. Работает он отлично, а цанговый патрон позволяет вставить любую насадку, их я кстати купил набором в строительном магазине и их в нём достаточно много для любых работ.

ШИМ регулятор оборотов на NE555 для дремеля, ремонт бормашинки

Простой понижающий преобразователь на основе таймера 555 для диммеров светодиодов и управления скоростью двигателя постоянного тока схема регулятора скорости двигателя. Эта схема представляет собой простой преобразователь постоянного тока в постоянный с силовой электроникой, который можно использовать для понижения напряжения. Его эффективность приводит к увеличению срока службы батареи из-за снижения тепловыделения, что делает ее выгодным вариантом для небольших гаджетов.

Я разработал схему преобразователя с помощью KiCAD, изготовил простую печатную плату и протестировал модуль со светодиодной лентой.

Чем понижающий преобразователь отличается от линейного регулятора напряжения и почему он более эффективен?

И понижающие преобразователи, и линейные стабилизаторы являются понижающими преобразователями, т. е. выходное напряжение ниже входного. Понижающие преобразователи используют технику переключения ШИМ для понижения напряжения, в то время как линейный регулятор действует как переменный резистор, постоянно поддерживая сеть делителя напряжения, чтобы поддерживать постоянную выходную мощность, но недостатком является то, что они тратят энергию в виде тепла. для поддержания выхода.

Поскольку понижающий преобразователь использует сигнал ШИМ для поддержания напряжения, теоретически это система со 100 % КПД, но в реальной жизни эти понижающие преобразователи могут иметь КПД 90–95 %, тогда как линейный регулятор напряжения крайне неэффективен, в зависимости от входное и выходное напряжения. Таким образом, если вы проектируете небольшую систему с батарейным питанием, преобразователь buck имеет больше смысла из-за его более высокой эффективности. В приведенной ниже таблице показана разница между линейным регулятором и импульсным понижающим регулятором 9.0004 .

	Понижающий преобразователь	Линейные регуляторы
Эффективность	Высокий	Низкий
Сложность	выше по сравнению с линейным регулятором напряжения	Ниже, чем у конвертеров Buck
Размер	Больше по сравнению с линейным регулятором напряжения	Меньше, чем преобразователи Buck
Диапазон	Очень высокая (от нескольких милливатт до сотен киловатт)	Низкий (от нескольких милливатт до нескольких ватт)
Стоимость	ниже линейных регуляторов напряжения	Ниже, чем у преобразователей Buck

Как работает понижающий преобразователь?
Простой понижающий преобразователь работает путем простого размыкания и замыкания переключателя в заранее заданный период времени, также известный как рабочий цикл, для поддержания требуемого выходного напряжения. На приведенном ниже рисунке показана простая топология понижающего преобразователя , которая имеет следующие компоненты: источник напряжения для подачи входного напряжения, переключатель для поддержания рабочего цикла, дроссель для уменьшения изменения выходной нагрузки, конденсатор для сглаживания выход и диод, соединенные параллельно для защиты переключателя (обычно это транзистор) от обратного напряжения.
Понижающий преобразователь работает в 2 этапа. На этапе 1 переключатель S замкнут, а на этапе 2 переключатель S разомкнут.
Стадия 1: Когда переключатель замкнут
Когда переключатель замкнут, ток от входа протекает через индуктор, индуктор не допускает резких изменений тока, поэтому ток через индуктор преобразуется в магнитный поле, таким образом, индуктор начинает заряжаться. Следовательно, когда ключ замкнут, конденсатор также сохраняет заряд.
Стадия 2: Когда переключатель разомкнут

Теперь переключатель находится в положении ВЫКЛ, ток через катушку индуктивности не проходит, катушка индуктивности действует как источник питания, а конденсатор также действует для сглаживания выходного сигнала. когда индуктор теряет энергию. Процесс повторяется, когда переключатель снова замыкается .
Мы можем получить любое выходное напряжение между 0 и входным напряжением, изменив рабочий цикл.
Понижающий преобразователь с таймером 555
Чтобы система работала в реальном мире, нам нужно включать и выключать переключатель намного быстрее, чем это может сделать человек. Поэтому для выполнения задачи используем генератор импульсов ШИМ и транзистор в качестве ключа. Микросхема таймера 555 в нестабильном режиме может использоваться для генерации ШИМ-выхода для нашей операции. IC 555 генерирует частоту около 30 кГц с помощью подключенных к нему пассивных и активных компонентов. Схема выводов NE555 приведена ниже.
Формула для расчета частоты ШИМ и рабочего цикла таймера 555
Для проектирования схемы мы использовали таймер IC 555 в нестабильном режиме. Здесь выходной импульс непрерывно переключается между высоким и низким состояниями. Чтобы изменить частоту колебаний, мы можем изменить значения цепи резисторов и конденсаторов (RC), связанных с таймером 555. Приведенные выше значения для нашей схемы были выбраны по формуле, написанной ниже:
Время включения (сек) = 0,693 * (R1 + R2) * C Время выключения (сек) = 0,693 * R2 * C Частота = 1,44 / ((R1 + R2 + R2) * C) Рабочий цикл D = PW/T ,
Здесь
D – рабочий цикл, PW – общая ширина импульса (время активности импульса), а T – период сигнала. , все номиналы резисторов указаны в Омах, а номиналы конденсаторов – в фарадах.
На приведенном выше изображении показана форма волны в различных рабочих циклах. Мы можем легко сказать, что более высокий рабочий цикл означает, что устройство находится под напряжением в течение более длительного времени.
555 Принципиальная схема понижающего регулятора на основе таймера
Я разработал грубую схему на бумаге и рассчитал компоненты на основе приведенных выше формул и выбрал компоненты на основе результата. Схема понижающего регулятора с использованием таймера 555 показана ниже:
Компоненты, необходимые для нашего проекта:
1 x NE555
1 x IRFZ44N – N-канальный МОП-транзистор
1 x 200 Ом, резистор
1 х 1 кОм, резистор
3 диода IN4001
1 x 100 нФ, конденсатор
1 х 1 нФ конденсатор
1 х 100k потенциометр
2 х 2-контактных разъема
В схеме используется микросхема 555 в качестве генератора ШИМ, поэтому вся схема основана на ней. Соединения всех 8 контактов указаны ниже.
Контакт 1 подключается к шине заземления.
Контакт 2 и контакт 6 с заземлением через конденсатор емкостью 1 нФ.
Контакт 3 подключен к затвору мосфета. Этот вывод отправляет выход ШИМ на затвор MOSFET.
Контакт 4 подключен к входной шине +ve.
Контакт 5 соединен с землей конденсатором 100 нФ. Он помогает стабилизировать выходной сигнал и обеспечивает невосприимчивость к электрическим помехам.
Контакт 7 подключен к входу +ve с резистором 1 кОм, а также подключен к схеме инвертированного диода.
Контакт 8 подключен к шине +ve.
В приведенной выше схеме N-канальный МОП-транзистор IRFZ44N используется в качестве переключателя, управляемого слабым сигналом от IC 555. Сток этого МОП-транзистора обеспечивает отрицательное управление переключением схемы. Он имеет следующие характеристики.
ВДСС = 55В
RDS(вкл.) = 17,5 мОм
ID = 49А
Сборка и тестирование нашей схемы понижающего регулятора
Я использовал KiCad для разработки схемы. На приложенном ниже изображении показан скриншот экрана KiCad. После разработки схем мы назначили правильные посадочные места для всех компонентов и расположили компоненты в редакторе печатных плат. После удовлетворительного расположения всех компонентов следующим шагом была распечатка проекта для травления печатной платы.
Изображение, приведенное ниже, показывает пошаговую иллюстрацию изготовления и тестирования печатной платы. Вы также можете прочитать статью о том, как сделать самодельные печатные платы, если вы заинтересованы в изготовлении этой печатной платы самостоятельно. Файл gerber, используемый в этом проекте, можно скачать ниже.
Gerber Link
Печать была перенесена на плакированную медью пластину с помощью горячего утюга, который оставил на пластине отпечаток контура, который был получен удалением бумаги с плакированной медью растворением ее в воде. Отпечаток остался на тарелке. Затем мы погрузили плату в раствор хлорида железа (порошок для травления печатных плат), который удалил излишки меди, и на плате остались только дорожки. Мы проверили непрерывность дорожки с помощью мультиметра, и когда все было удовлетворено, с помощью ручной дрели для печатных плат все отверстия были сделаны в требуемом положении.
Мы припаяли все компоненты на место и использовали светодиодную ленту на 12 В, чтобы увидеть продукт в действии. Для входа я использовал источник напряжения, выдающий на выходе постоянное 11В. Вращением потенциометра можно регулировать яркость светодиодной ленты.
Двигатель постоянного тока 12 В также был протестирован с установкой. Работа остается прежней, т. Е. Рабочий цикл изменяется путем регулировки входных сопротивлений, поэтому путем вращения потенциометра скорость двигателя постоянного тока была изменена, как показано на GIF ниже.
Итак, где вы можете использовать такой регулятор Buck?
Понижающие преобразователи используются во многих приложениях, где эффективность имеет первостепенное значение, некоторые приложения включают зарядные устройства для аккумуляторов, усилители мощности, квадрокоптеры, силовые агрегаты и зарядные устройства для аккумуляторов электромобилей, медицинские приложения, смартфоны, ноутбуки, а также используются в двигателях. контроллеры и т. д.
Заключение
Преобразователь на основе ИС 555 является одним из самых простых, но эффективных методов снижения сложности и стоимости вашего проекта при одновременном достижении высокой эффективности и увеличении срока службы ваших компонентов. Эта простая схема силовой электроники может понижать напряжение постоянного тока с эффективностью до 95% по сравнению с 40-60% КПД линейных регуляторов напряжения. Этот метод управления также полезен для управления скоростью двигателя и затемнения светодиодов, не влияя на срок их службы, что делает его очень универсальным вариантом управления напряжением для проектов электроники.
Если у вас есть какие-либо вопросы или сомнения относительно этой статьи, пожалуйста, не стесняйтесь использовать наш форум или вы можете оставить свои комментарии ниже.
