Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).

Схема регулятора оборотов вентилятора.

Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.

В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.

• В схеме применен довольно распространенный транзистор КТ815, его несложно приобрести на радио рынке, или даже выпаять из старой советской аппаратуры. Подойдет любой транзистор из серии КТ815, КТ817 или КТ819, с любой буквой в конце.

• Переменный резистор, применяемый в схеме, может быть совершенно любым, подходящим по габаритам, главное, он должен иметь сопротивление 1кОм.

• Постоянный резистор может быть любого типа с сопротивлением 1 или 1.2 кОм.

Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.

Монтаж и подключение регулятора скорости.
Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:

регулятор оборотов

в разрыв цепи +12В, как показано на рисунке.
Внимание! Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.

Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.

Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 — 3 мм, длиной 3 см и шириной 2 см.

Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 — 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.

1. Простая схема
2. С датчиком температуры
3. Для уменьшения шума
4. Видео

Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.

Регулятор скорости вентилятора — простая схема

Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.

Список необходимых радиоэлементов:

• 2 биполярных транзистора — КТ361А и КТ814А.
• Стабилитрон — 1N4736A (6.8В).
• Диод.
• Электролитический конденсатор — 10 мкФ.
• 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
• Терморезистор — 10 кОм
• Вентилятор.

Плата регулятора скорости вентилятора:

Фото готового регулятора скорости вентилятора:

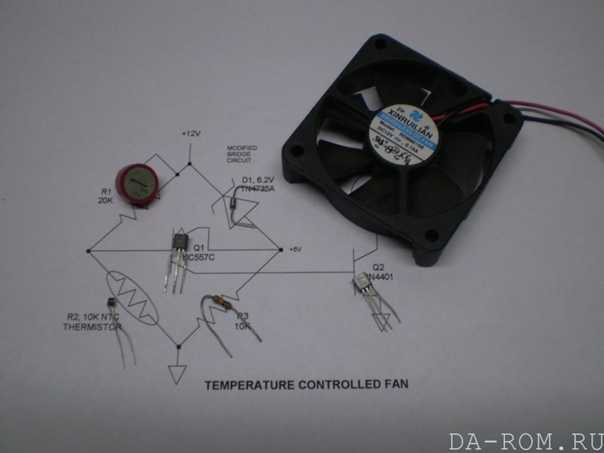

Регулятор вентилятора с датчиком температуры

Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.

• Как сделать управляемую плату регулятора на 1,2–35 В

Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.

Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.

• 2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
• 4 диода (VD1-VD4) — Д9Б.
• 2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
• Вентилятор (M1).

Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.

Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.

Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу.

Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.

Схема регулятора скорости вентилятора для уменьшения шума

В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.

Необходимые для сборки детали:

• Биполярный транзистор (VT1) — КТ815А.
• Электролитический конденсатор (С1) — 200 мкФ/16В.
• Переменный резистор (R1) — Rt/5.
• Терморезистор (Rt) — 10–30 кОм.
• Резистор (R2) — 3–5 кОм (1 Вт).

Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).

Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе.

Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Шум, издаваемый вентиляторами в современных компьютерах довольно сильный, и это является достаточно распространенной проблемой среди пользователей. Помочь в снижении шума, издаваемого компьютерными вентиляторами системного блока, может регулятор частоты вращения вентилятора или кулера. В продаже имеются различные регуляторы, имеющие разнообразные дополнительные функции и возможности (контроль температуры, автоматическую регулировку скорости и т.д.).

Схема регулятора оборотов вентилятора.

Схема достаточно простая, и содержит всего три электронных компонента: транзистор, резистор, и переменный резистор.

В схему специально введён постоянный резистор R2, назначение которого ограничить минимальные обороты вентилятора, для того, что бы даже при самых низких оборотах обеспечить его надёжный запуск. Иначе пользователь может поставить слишком низкое напряжение на вентиляторе, при котором он будет продолжать крутиться, но которого будет недостаточно для его запуска при включении.

• В схеме применен довольно распространенный транзистор КТ815, его несложно приобрести на радио рынке, или даже выпаять из старой советской аппаратуры. Подойдет любой транзистор из серии КТ815, КТ817 или КТ819, с любой буквой в конце.

• Переменный резистор, применяемый в схеме, может быть совершенно любым, подходящим по габаритам, главное, он должен иметь сопротивление 1кОм.

• Постоянный резистор может быть любого типа с сопротивлением 1 или 1.2 кОм.

Дополнительно стоит отметить, что если у Вас возникнут трудности с приобретением переменного резистора необходимого сопротивления, то в схеме можно применить переменный резистор R1 сопротивлением от 470 Ом до 4,7 кОм, но при этом придётся изменить и сопротивление резистора R2, оно должно быть таким же, как и у R1.

Монтаж и подключение регулятора скорости.
Монтаж всей схемы осуществляется прямо на ножках переменного резистора, и проводится очень просто:

регулятор оборотов

в разрыв цепи +12В, как показано на рисунке.
Внимание! Если у вашего вентилятора имеется 4 вывода, и их расцветка: черный, желтый, зелёный и синий (у таких плюс питания подаётся по желтому проводу), то регулятор включается в разрыв желтого провода.

Готовый, собранный регулятор оборотов вентилятора устанавливается в любом удобном месте системного блока, например, спереди в заглушке, пятидюймового отсека, или сзади в заглушке плат расширения. Для этого сверлится отверстие, необходимого диаметра для применяемого Вами переменного резистора, далее он вставляется в него и затягивается специальной, идущей с ним в комплекте гайкой. На ось переменного резистора, можно надеть подходящую ручку, например от старой советской аппаратуры.

Стоит заметить, что если транзистор в Вашем регуляторе будет сильно нагреваться (например, при большой потребляемой мощности вентилятором кулера или если через него подключено сразу несколько вентиляторов), то его следует установить на небольшой радиатор. Радиатором может служить кусочек алюминиевой или медной пластины толщиной 2 — 3 мм, длиной 3 см и шириной 2 см. Но как показала практика, если к регулятору подключен обычный компьютерный вентилятор с потребляемым током 0.1 — 0.2 А, то в радиаторе нет необходимости, так как транзистор нагревается совсем незначительно.

Регулятор оборотов кулера для радиоманьяков

Статья ориентирована на подготовленного пользователя.

Задача

В процессе экспериментов по моддингу и разгону компьютерных комплектующих часто возникает необходимость в плавном управлении скоростью вращения мощных вентиляторов в системе воздушного охлаждения.
Необходимо иметь малогабаритное устройство, которое позволило бы эффективно изменять скорость вращения вентилятора от минимального значения до максимального, не боясь вывести кулер из строя в экстремальных режимах.
При непосредственном участии VER-VOLF в отделе систем автоматики и робототехники ИЭС Патона НАН Украины было создано устройство с необходимыми характеристиками, предназначенное для управления скоростью вращения вентиляторов в компьютерных системах.

Технические характеристики

Устройство питается постоянным током в диапазоне питающих напряжений от 12 до 25 (30) вольт.
Элемент управления – потенциометр (резистор), который можно вывести на переднюю панель компьютера или закрепить его в другом желаемом месте.
Пределы регулировки скорости стандартного вентилятора на 12В: от 1% до 100% при 12-вольтовом питании и от 5% до ~200% при 25-вольтовом питании.
Рекомендованная рабочая мощность нагрузки на устройство до (12В*5А) 60Вт.
Максимальная мощность нагрузки на устройство – 200Вт, в таком случае провода в силовой части должны быть диаметром не менее 1.5 мм.
В будущем устройство может оборудоваться схемой цифрового управления от LPT-порта, а также соответствующей компьютерной программой для этих целей.

Преимущества перед аналогами

Простая схемотехника с использованием доступных импортных и отечественных радиоэлементов, применение ШИМ-модуляции позволило эффективно и в широких пределах изменять контролируемые параметры. Тепловыделение устройством отсутствует. Также высокий КПД и малые габариты выгодно отличают устройство от аналогичных.

Принцип действия

После подачи номинального напряжения питания 12В стабилизатор DA2 ограничит его до 9 вольт, необходимых для питания микросхем DA1 и DD1.
Далее один из элементов микросхемы DD1, включенный как генератор, начинает генерировать прямоугольные импульсы частотой ~ 2 кГц.
Затем сгенерированные импульсы попадают на микросхему DA1 – 555 таймера, включенного как ШИМ- контроллер. Управление работой 555 микросхемы осуществляется с потенциометра R5, выведенного за пределы схемы.
Далее с 3 его вывода DA1 сгенерированные импульсы ШИМ-модуляции попадают на элемент DD 1.2 (триггер Шмидта), где формируются и инвертируются, после чего сформированные импульсы приходят на затвор мощного ключевого транзистора VT1 (аналога реле). Он в свою очередь управляет длительностью импульсной подачи питания в нагрузку.
Питание микросхемы DD-1 на схеме не указано. Вы должны подключить 14 ножку DD-1 прямо на выход стабилизатора – 9 вольт. А седьмую ножку на первый контакт DA-2, ИЛИ на любое место где есть земля, например, DA-2.555 таймер должен формировать четкий ШИМ-сигнал.

Немного о назначении определенных элементов

RC-цепочка, С1 + R1 + R6, определяет частоту тактового генератора на элементе DD1.1.
R6 служит для точной подстройки генератора.
R2 – R3 – C3: обвязка микросхемы DA2.
С2 – блокирующий конденсатор (необходимо установить между выводами 1-8 DA2).
C5 – C6: фильтры по питанию.
Дроссель T1 и конденсаторы C4 – C7: выходные фильтры канала питания вентилятора.
R4 – защита затвора полевого транзистора.
D1 – защита транзистора от само-Э.Д.С нагрузки.

Вроде с теорией разобрались и мы приступим к сборке устройства по имеющейся принципиальной схеме. Картинка кликабельна.

Необходимая элементная база

Все компоненты без проблем приобретаются на радиобазаре.

• DA1: микросхема NE 555 (или аналог) – 1 шт.
• DD1: микросхема К561ТЛ-1 – 1 шт.
• DA2: микросхема 78 L 09 (стабилизатор на 9В) – 1шт.
• VT1: транзистор MOSFET IRLR-014 – 1 шт.
• D1: диод Шоттки – IN 58 22 (на 3 ампера) – 1 шт.

Конденсаторы неполярные:

• C1: 300 n, 30В – 1 шт.
• C2,C3,C4: 100 n, 30В – 3 шт.
• C5,C6: 470 n, 30В – 2 шт.

Конденсаторы полярные:

• С7: 22 мкф, 63В – 1 шт.

Резисторы постоянные:

• R1: 47 кОм, 0.125 Вт – 1 шт.
• R2: 100 Ом, 0.25 Вт – 1 шт.
• R3: 10 кОм, 0.125 Вт – 1 шт.
• R4: 100 кОм, 0.125 Вт – 1 шт.

Резисторы переменные:

• R5: 1. 5 кОм, 0.25 Вт (можно многооборотный для точности) – 1 шт.
• R6: 22 кОм, СП 5-2 или СП 5-3 (желательно 5% допуск) – 1 шт.

Дроссель необходимо намотать на малогабаритном ферритовом кольце любой марки, например 2000 нм. Намотать парой 30 витков провода сечением не менее 0.8-1 мм.
Также необходимы: любой паяльник на 25 Вт (220в) + флюс для пайки (или очищенная канифоль) и припой диаметром ~ 0.5-1 мм. Не лишними будут низкочастотный осциллограф и цифровой мультиметр.

Сборка

Я собирал устройство на плате для макетирования, так как было мало времени, много дел и не было желания травить печатную плату. Вы же можете развести и вытравить плату (конечно, если у вас есть опыт в этом деле) или повторить мой путь.
Предварительно был собран отладочный макет.

После успешных испытаний я приступил к сборке рабочего макета.

В процессе сборки устройства сначала впаиваются микросхемы, затем обвязка (резисторы, конденсаторы, диод). В последнюю очередь впаяйте полевой транзистор (будьте осторожны, он боится статики!).

Настройка устройства

Правильно собранное устройство из исправных элементов начинает работать сразу после подачи питания. Однако, для адекватного функционирования собранного модуля потребуется провести настройку.

Настройка заключается в следующем:
1. Подключите нагрузку (вентилятор).
2. Резистор управления (R5) установите в одно из крайних положений.
3. Приготовьте часовую отвертку для подстроечного резистора (R6).
4. Включите питание схемы 12В.

Далее медленно вращайте движок резистора (R5) и следите за скоростью вращения кулера. Процесс должен быть таким: в одном из крайних положений резистора (R5) скорость кулера должна быть очень малой или равняться нулю, а при переходе к другому крайнему положению обороты должны возрастать до максимума. Если это не так, то попробуйте регулировкой резистора (R6) в одном из крайних положений резистора (R5) добиться нулевой скорости. После настройки проверьте работу модуля еще раз и упакуйте его в защитный корпус.

Это была примитивная настройка для любителей. Теперь – нормальная настройка для маньяков (не забываем, на кого рассчитана статья). Возьмите осциллограф и подключитесь к 4-му выводу DD1.2

При изменении положения движка резистора R5 вы должны наблюдать на 4-м выводе примерно такие формы сигналов.

Движок резистора в крайнем положении, кулер должен стоять на месте.

Выводим движок резистора R5 в среднее положение, кулер начинает вращаться.

Продолжаем вращать резистор, кулер набирает обороты.

Крайнее положение движка, обороты максимальны, импульсы исчезают, на 4-м выводе 9 вольт.

Помните, регулировка скорости кулера данным устройством нелинейна и начало границы регулировки зависит от нагрузки на устройство. При изменении типа вентилятора или их количества, подключаемых к модулю, возможно, необходимо будет провести корректировку работы устройства, описанную выше.

Собранное устройство готово к работе. Макет возле спичечного коробка.
