Реле управления нагрузкой.
Всем привет. Хочу Вас познакомить с интересной штукой, предназначенной для апгрейда электрики в вашем доме. Реле управления нагрузкой (еще эту штуку называют реле отключения неприоритетных нагрузок), рассмотрим на примере ABB LSS 1/2. Есть еще похожие приборы созданные компаниями Schneider Electric и Legrand, но они менее распространены, и найти их на просторах нашей необъятной Родины значительно труднее. Кроме того, прибор от компании ABB, на мой взгляд, более удобен, функционален и понятен, хотя и дороже.
Итак. Что же это такое и с чем его едят? Начинаем с самого начала. Вводной автомат ограничивает мощность, выделенную на объект. Следовательно если мы станем потреблять больше чем положено (включим несколько мощных приборов одновременно) – автомат отключит электричество и мы будем сидеть в темноте. Чтобы этого не произошло Вам придется самим отслеживать потребляемую мощность, а для этого нужно, как минимум, знать сколько какой прибор потребляет электроэнергии.
В случае превышения порогового значения, срабатывает контакт, отключающий первую неприоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.
Если при этом суммарный ток нагрузки не уменьшился ниже установленного порогового значения, срабатывает второй контакт и отключается вторая неприоритетная группа. Загорается красный светодиод L2.
Каждые 5 мин. происходит проверка путем включения всех реле. Если в этот момент суммарная мощность равна или меньше заданной, реле остаются замкнутыми, в противном случае происходит повторное отключение неприоритетных линий. Таким образом, реле позволяет:
- увеличить количество нагрузок без увеличения выделяемой мощности,
- уменьшить потребляемую мощность,
- предотвратить неудобства, связанные с внезапным выключением вводного автомата.
Давайте попробуем разобраться на примере.
Итак, имеем вводной автомат на 25А, далее счетчик электроэнергии, Далее обычно ставится реле контроля напряжения, но у нас его нет для упрощения схемы. Соответственно, следом идет реле управления нагрузкой к которому подключается фаза (в нашем случае схема с однофазным подключением), которая внутри реле делится на три линии: PL — приоритетная линия, NPL1 и NPL2 — неприоритетные линии 1 и 2 соответственно. К линиям подключаются приборы через автоматы номиналом не более 16А. Если подключаете боле мощные автоматы, то необходимо делать это через контакторы, схема приведена ниже. При суммарном превышении нагрузки на всех трех линиях, реле оставляет приоритетную, а остальные отключает.
Напоминаю, сначала отключается L1 потом L2, подключаются сначала L2 потом L1.
Также к данному реле можно подключить выключатель принудительного выключения неприоритетных нагрузок и дистанционную сигнализацию срабатывания отключения неприоритетных линий. Функции, кстати говоря, очень полезные. А еще данное реле можно использовать при трехфазной схеме подключения, схему также привожу ниже.
Ну вот, кажется разобрались. Как показывает практика, данный прибор целесообразно использовать в коттеджах, частных домах. У нас в Ленинградской области часто выделяют на дом 25А или, что еще хуже, 16А. Этого явно не хватает, при постоянном проживании. В таком случае реле управления нагрузкой очень выручает. В городских квартирах, в новых домах, обычно выделяется 32А, этого вполне достаточно, там реле использовать, как правило, нет необходимости, а на промышленных предприятиях ему вряд ли найдется применение, так как номинальная сила тока на прибор 90А. Вобщем, если легче не стало, пишите, постараюсь помочь.

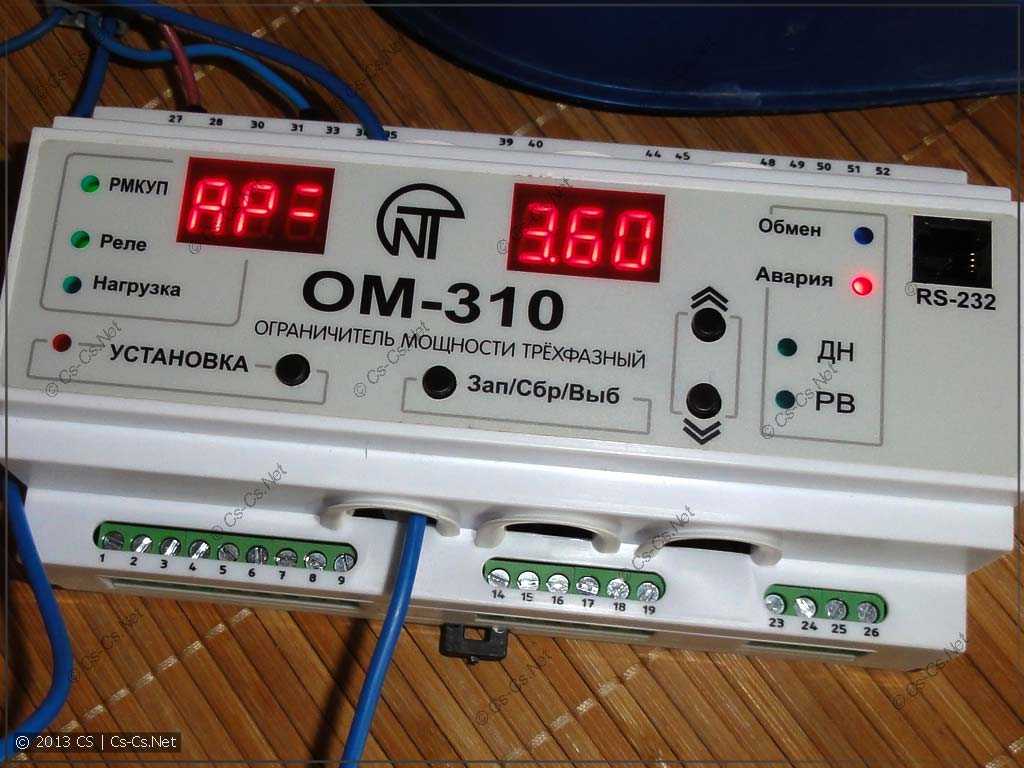

Ограничитель нагрузки. Реле приоритета
Реле приоритета или реле управления нагрузкой — устройство, осуществляющее контроль общего тока в питающей электросети и реагирующее на превышение допустимой нагрузки путём отключения менее важных источников нагрузки. Таким образом, снимается сверхнормативная нагрузка на электросеть.
Схемотехнически это выглядит так, что есть приоритетная и не приоритетная линии подключения (через разные вводы, клеммы). Соответственно, ряд приборов, которые не должны быть отключены, подводятся на приоритетную линию, и наоборот. Команда на отключение распространяется на все источники нагрузки не приоритетной линии, после чего их дальнейшее несанкционированное включение становится невозможным. При этом, наиболее чувствительные к аварийным отключениям приборы, должны быть подключены к приоритетной линии.
Принцип действия реле тока приоритетного.
Датчик прибора воспринимает сигнал, оттуда он передаётся далее на компаратор, где производится сравнение поступившего сигнала с опорным напряжением. В настройках прибора заранее задаётся опорное напряжение, определяющее порог срабатывания реле на схему приоритетных отключений, производимых компаратором. В реле управления нагрузкой есть функция «возврата». После «вынужденного» отключения, спустя какое–то время (например, 5 минут), устройство попробует опять подключить источники нагрузки, контролируя при этом допустимые параметры тока в электросети.
Виды реле приоритета.
1. Однофазные и трёхфазные.
2. Одноканальные и многоканальные.
Многоканальные реле могут работать одновременно с несколькими приоритетными линиями. В этой связи можно добавить, что есть два вида реле приоритета, которые разделяют по функциям их реагирования на верхний и нижний пороги срабатывания. Так токовое реле будет реагировать на завышение тока в сети (верхний порог), подключается последовательно. И реле минимального напряжения, которое будет реагировать на занижение тока в сети, подключается параллельно. Есть РП, рассчитанные на разный по уровню ток, с функцией регулирования промежуточных уровневых позиций для разных степеней нагрузок. Например, реле управления напряжением на 16А с диапазоном регулирования от 2А до 15А и РУН на 30А, с диапазоном регулирования от 4А до 30А. В случае очень больших нагрузок (преимущественно встречающихся на производстве), употребляют приоритетные реле в паре с трансформатором тока.
Что даёт нам применение реле приоритета?
Первое, предотвращается общее отключение потребителя, в случае превышения допустимого уровня тока в сети. Второе, предотвращается повреждение электропроводки и самих электроприборов. Третье, более важные источники нагрузки останутся включенными, менее важные отключатся.
Стандартная ситуация (пример). Если суммированная потребляемая мощность источников нагрузки в нашей квартире может превысить стандартные 25А, то можно установить дополнительно реле приоритета на 16А и вывести на него менее важные электроприборы (на отдельные розетки). В этом случае, во время перегрузки, реле сделает своё дело, — и отключит необходимое количество подконтрольных ему электроприборов.
Реле приоритета в промышленной сфере.
Если взять во внимание мощности, которые задействованы на производстве в промышленности, то нельзя себе даже представить, чтобы там можно было обойтись без реле управления нагрузкой. Наряду с другими приборами, не допускающими ни перегрузок, ни коротких замыканий, реле приоритета включено в общую схему релейной защиты.
