MRU3-2 – реле контроля напряжения универсального применения, оно защищает трехфазную сеть от асимметрии напряжения или замыканий на землю в изолированных сетях.

Помимо чистого измерения действующего значения сетевого напряжения, MRU3-2 оценивает симметричные компоненты (системы прямой, обратной и нулевой последовательности), так что MRU3-2 может обнаруживать последовательность фаз, небаланс напряжения и замыкания на землю.

Преимущества и основные характеристики

• 19-дюймовые стойки – полностью выдвижные

• Крепление двери – выдвижное и опломбированное

• Монтаж на панели – полностью выдвижной

• Регистратор неисправностей / нарушений

• Интуитивный HMI

• Отображение (первичных значений)

• Программное обеспечение для простой настройки – Smart View

• Компактный форм-фактор

Приложение

• Подключение возобновляемых источников энергии (ДЭР – распределенные энергоресурсы) к общей сети.

• Повышенное / пониженное напряжение, защита от остаточного напряжения.

• Защита от дисбаланса.

• Защита фидеров высокого, среднего и низкого напряжения от перенапряжения (повреждения изоляции) и пониженного напряжения.

Реле контроля фазы и напряжения для трехфазного тока. Устройство и принцип действия реле контроля напряжения

УЗМ-3-63 – многофункциональное устройство, контролирующее трехфазное напряжение в сети. Он также имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 достаточно простая, ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь я привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которым можно понять суть подключения.

Все контакты устройства промаркированы на корпусе. Поэтому, не видя саму схему, можно понять, что и где она подключена. Здесь часто сбивает с толку то, что контакты выходной фазы имеют маркировку U, V и W, что многих вводит в заблуждение.Как подключить это устройство?

Верхние контакты подключены вход :

• Н – входящий нулевой рабочий проводник;
• L1 – вводящий провод фазы А;
• L2 – вводящий провод фазы В;
• L3 – вводящий провод фазы C.

Нижние контакты подключены вывод :

• Н – отходящий нулевой рабочий проводник;
• U – отходящий провод фазы А;
• В – отходящий провод фазы В;
• Вт – отходящий провод фазы С.

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63 А. Если ваша нагрузка будет потреблять больше тока, то это реле вам больше не подойдет или вам придется включать его через мощный контактор.

Варианты конфигурации экранов могут быть разнообразными, но суть подключения устройства всегда остается неизменной.

При использовании УЗМ-3-63 следует помнить, что при отключении нагрузки рабочий провод нейтрали не переключается, т.е.е. не ломается. Здесь обрываются только фазные провода.

Настройки устройства регулируются вручную с помощью трех специальных переключателей. Они устанавливают пределы высокого и низкого напряжения и время задержки повторного включения.

Световая индикация реле интуитивно понятна. Рядом со всеми индикаторами на корпусе указаны их обозначения.

Кто-то вместо 3-х фазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу устанавливается одно однофазное реле. В принципе, такой вариант имеет право на жизнь, но требует больше места на приборной панели и стоит почти на два больше.

Используете ли вы реле трехфазного напряжения УЗМ-3-63?

Давайте улыбнемся:

Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые внутрь, снижают сопротивление организма на 1 кОм. Сколько водки нужно выпить, чтобы достичь состояния сверхпроводимости?

В этом посте мы рассмотрим, как защититься от перепадов и скачков напряжения в трехфазных электрических сетях 380В .

Я уже подробно разбирал, как перепады напряжения влияют на проводку и подключенные к ней устройства.Напомню вкратце.

Повышение напряжения выше допустимого уровня приводит к выходу из строя бытовой техники – она ​​просто сгорает.

Снижение напряжения ниже допустимого уровня опасно для бытовых приборов с электродвигателями, так как возрастают пусковые токи, что может привести к повреждению их обмоток.

Следовательно, для защиты проводки и подключенных к ней электрических устройств используются реле контроля напряжения, которые также называются реле максимального напряжения, «шлагбаумами» или реле максимального и минимального напряжения.

Эти реле контролируют текущее значение напряжения в электрической сети и, если оно выходит за пределы установленного диапазона, отключают внешний источник питания от внутренней сети, защищают саму внутреннюю проводку и подключенные к ней электрические устройства.

В этой статье мы рассмотрим две различные схемы и два разных варианта использования реле напряжения в трехфазных электрических сетях 380В на примере реле напряжения DigiTOP.

Цель данной статьи – показать схематическое решение защиты от скачков напряжения в трехфазных электрических сетях. Могут использоваться реле других производителей, принцип остается прежним.

Подробно я рассмотрел описание принципа работы самого реле напряжения и схемы в статье о. Подробную инструкцию вы можете скачать само реле в интернете, здесь я вкратце напомню, что реле имеет две настройки:

– первый, когда напряжение превышает максимальное значение, по умолчанию 250В;
– вторая настройка при падении напряжения ниже 170В (по умолчанию).

Эти параметры устанавливаются на передней панели самого реле с помощью кнопок.

Когда напряжение выходит за пределы этого диапазона, реле размыкает свой силовой контакт и отключает внешнюю электрическую сеть от внутренней.

Вы также можете установить время задержки для повторного подключения. После отключения реле схема реле контролирует значение напряжения, и когда оно снова возвращается в рабочий диапазон, после временной задержки реле снова замыкает свой силовой контакт и подключает внешнюю электрическую сеть к внутренней.

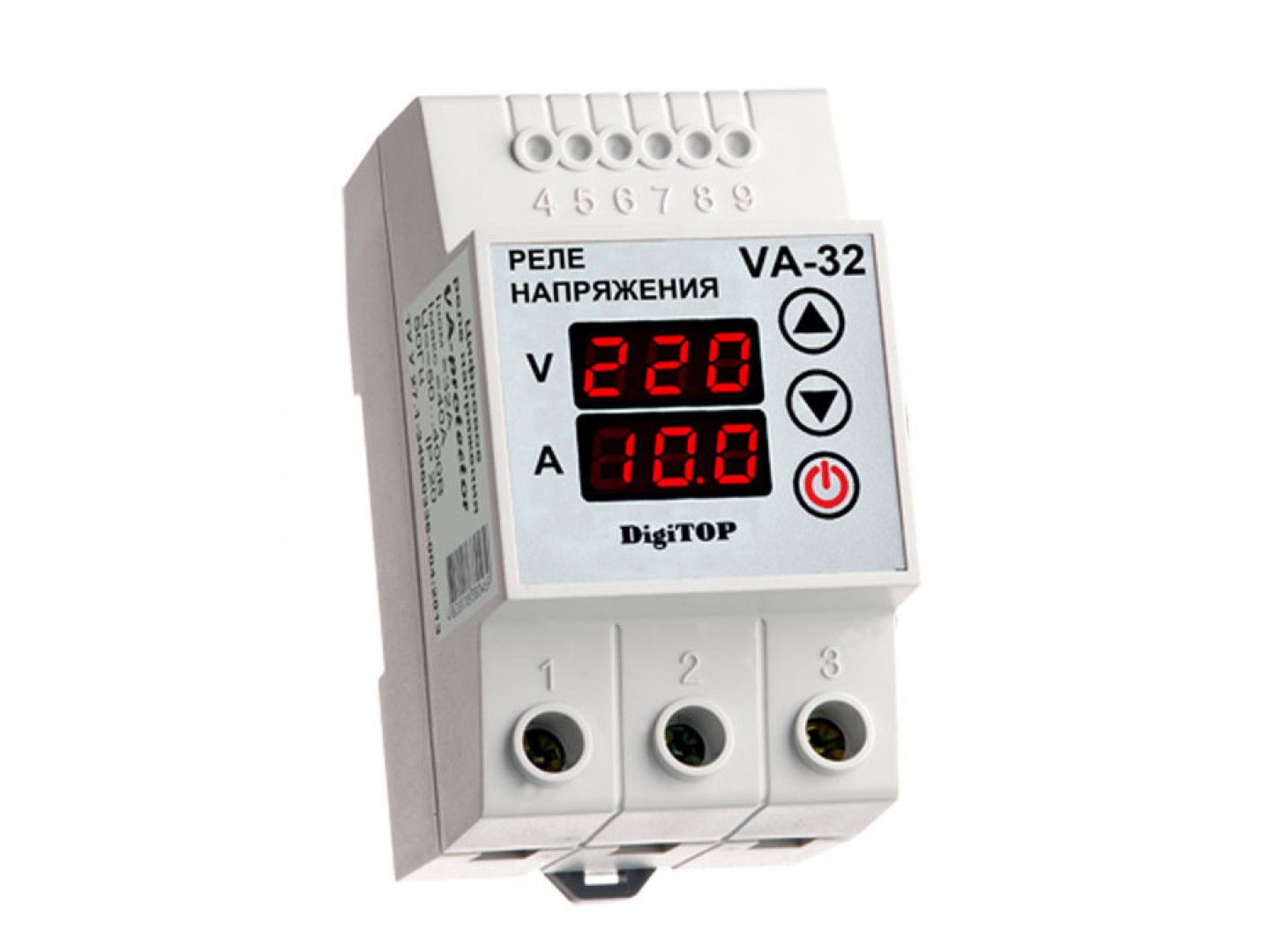

В тех квартирах и домах, где электропроводка трехфазная, по-прежнему в основном используются однофазные потребители – обычные бытовые приборы и приборы.

Потребители по фазам, чтобы по возможности была равномерная нагрузка на каждую из фаз.

Давайте рассмотрим все это на конкретном примере.

Трехфазное напряжение подается через вводный автоматический выключатель, трехфазный счетчик электрической энергии в электропроводку квартиры.

Потребители сгруппированы по каждой из трех фаз следующим образом:

– на ЛА первую фазу подключена электроплита;
– кондиционер подключен ко второй фазе ЛБ, стиральной машине и розеткам одной из комнат;
– в ЛК третьей фазы подключаются розетки кухни, розетки другой комнаты и освещение.

Чтобы при выходе напряжения за допустимые значения при срабатывании регулятора напряжения не обесточивалась сразу вся квартира, вместо одного общего в каждой фазе устанавливались по три отдельных реле напряжения.

Если в одной из фаз напряжение выходит за пределы рабочего диапазона, соответствующее реле сработает и отключит внутреннюю проводку только в этой фазе. В остальных фазах, если напряжение находится в указанном диапазоне, потребители останутся подключенными и работоспособными.

Подробную пошаговую работу данной схемы смотрите в видео внизу этой статьи.

В случае подключения трехфазных потребителей применяется несколько иная схемотехника.

Для этого используется специальное трехфазное реле напряжения, которое позволяет управлять напряжением в каждой отдельной фазе, чередованием фаз и контролем дисбаланса фаз.

Схема подключения в этом случае будет выглядеть так.

Все три фазы подключены к реле напряжения, поэтому контроллер реле контролирует напряжение отдельно для каждой из фаз, правильную последовательность фаз и контроль дисбаланса фаз.

Контактор К1 подключается через силовые контакты реле контроля напряжения.Один конец обмотки контактора подключается к нулевому проводу, другой подключается к одной из фаз через силовые контакты реле. На нашей диаграмме фаза LA.

Силовые нормально разомкнутые контакты К1.1, К1.2, К1.3 контактора подключают внешнюю трехфазную электрическую сеть к трехфазной нагрузке. Это могут быть электродвигатели, мощные воздухонагреватели, проточные водонагреватели и др.

Реле напряжения контролирует уровень рабочих напряжений во всех трех фазах и, если они находятся в пределах допуска, питание подается на K1 через силовой контакт реле. Контакты контактора замыкаются, и на нагрузку подается трехфазное сетевое напряжение.

Если в одной из фаз напряжение выходит за пределы установленного диапазона, реле напряжения размыкает свой силовой контакт, снимая питание с обмотки контактора К1. Контакты контактора размыкаются, отключая нагрузку от внешней трехфазной сети.

Когда напряжение возвращается в рабочий диапазон, реле напряжения через некоторое время снова замыкает свой силовой контакт, подавая питание на обмотку контактора.

Контакты контактора замкнутся, и нагрузка снова будет подключена к сети.

Вот как работает эта схема. В быту такая схема применяется редко, это скорее промышленный вариант, чаще всего применяется первая схема.

Подробнее, пошагово смотрите в работе этих схем на видео:

Реле контроля напряжения. Защита от скачков напряжения в трехфазных сетях

Рекомендуемые материалы

Всем известно, что защита электрических сетей в доме – главная задача, в основе которой лежит их безопасная эксплуатация. Поэтому автоматические устройства и УЗО, установленные в распределительном щите, уже никого не удивляют. Но машины отключают сеть при появлении в ней перегрузки или короткого замыкания. УЗО реагирует на ток утечки. А что делать, если в трехфазной сети произошел обрыв одной из фаз или обрыв цепи, либо импульсное перенапряжение, которое может возникнуть во время грозы. Мы не оставляем без внимания ошибки при проведении ремонтных работ сотрудниками организаций, обеспечивающих электроснабжение наших домов.В этом случае выход только один – на нем будет установлено реле контроля трехфазного напряжения.

Сразу оговоримся, что есть еще и реле контроля однофазного напряжения. Но в этой статье мы поговорим именно о трехфазной. Итак, из самого названия становится понятно, что это защитное устройство контролирует напряжение в сети, которое в трехфазном режиме составляет 380 вольт. По ГОСТ 21128-83 есть определенные отклонения от номинального напряжения, которые составляют 10% в обе стороны. То есть, если напряжение в сети находится в пределах 342-410 вольт, то это нормально.

Что произойдет, если уровень стресса станет больше или меньше нормы?

• При повышенном напряжении электроприборы просто перегорают. Изоляция начинает плавиться, элементы электронных плат выгорают и так далее.
• При пониженном напряжении все электроприборы работают некорректно (падает мощность), некоторые просто отключаются сами. Но электродвигатели перегорают.

То есть во избежание всех этих неприятностей установлено реле контроля трехфазного напряжения. Многие владельцы частных домов, к которым подключена трехфазная электрическая сеть, не используют эти устройства из-за того, что они недешевы. Но все риски, которые присутствуют при эксплуатации трехфазной сети, окупаются.

В настоящее время на рынке доступно несколько типов реле контроля напряжения от разных производителей. Все они имеют одинаковый принцип работы, хотя имеют разный дизайн и разные функции. Итак, рассмотрим один из видов, а точнее V-протектор 380В (ВП-380В). Почему был выбран именно этот бренд? Все дело в том, что у этого устройства есть цифровая индикация, которая выводится на дисплей, что позволяет лично видеть напряжение на трех фазах одновременно в реальном времени. Плюс ко всему это дополнительные настройки, позволяющие правильно настроить устройство. То есть все просто и очень удобно.

Не будем останавливаться на технических характеристиках реле, просто добавим, что принцип работы трехфазного реле основан на управлении всеми тремя фазами с помощью микроконтроллера.То есть получается, что если на одной из фаз внезапно изменяются параметры напряжения, отличные от номинального, то микроконтроллер автоматически включает так называемое электромагнитное реле. Он состоит из двух пар контактов (они пронумерованы на корпусе устройства): 2-3 – закрытый профиль, 1-3 – открытый.

Внимание! Вы можете использовать мультиметр для проверки реле напряжения. Соединив его с контактами один и три, мы получаем показание «1» на мониторе мультиметра.Если соединить 2 и 3, мы получим «0».

Крепление

Основная часть реле трехфазного напряжения смонтирована на DIN-рейку. Более того, многие из них, в том числе ВП-380В, могут работать в любом положении. Но схема подключения у всех типов разная. Обычно он нанесен на корпус устройства, поэтому сложностей с подключением реле к электрической цепи возникнуть не должно.

Обратите внимание, что входные контакты должны подключаться к сети только через пускатель или контактор.Кстати, номинальный ток, который может пропустить через себя трехфазное реле напряжения ВП-380В, составляет 6 А. И этого хватит, чтобы катушку прогнать даже в контакторе.

На рисунке ниже показана схема подключения.

Итак, провода трехфазной линии необходимо подключить к реле через верхние клеммы, где есть маркировка в виде букв «А», «В» и «С» – фазы, «N» равно нулю. Перепутать невозможно. А вот нижние клеммы с номерами 1,2 и 3 подключаются так:

• Клемма номер один подключается к одному из выходов катушки контактора A1.
• Третья клемма подключается к любой из трех фаз, которые шунтируют реле.

В этом случае катушка контактора подключена вторым выводом к нулевой цепи трехфазного источника питания. Теперь перейдем к силовой части. Здесь все проще: фазы питания подключаются к клеммам контактора, обозначенным на схеме буквами «L». А провода, идущие к потребителю (к нагрузке), подключаются к выходным клеммам контактора, обозначенным буквами «Т».Нулевые контуры подключены к одной нулевой шине в распределительном щите.

Примечание! Очень важно поддерживать плотный контакт всех соединений между собой, поэтому рекомендуется не перекручивать, особенно при подключении проводов к клеммам контактора. Лучше использовать специальные очень дешевые насадки.

И еще одна рекомендация. Для подключения реле контроля к трехфазной электрической сети можно использовать медные провода сечением 1.5-2.5 мм². Этого будет достаточно.

Настройки

Для регулировки реле напряжения необходимо подключить его к сети и подать напряжение. Обратите внимание на следующее.

• Если на дисплее отображаются цифры, но при этом он мигает красным, это означает, что нагрузка еще не приложена.
• Если на мониторе вместо цифр появляются тире, то есть два варианта: либо одна из фаз отсутствует, либо последовательность фаз изменилась.
• Если все в норме, то есть нарушения чередования фаз нет, входное напряжение соответствует номинальному, большой дисбаланс фаз нет, то через пятнадцать секунд в реле должен замкнуться контакт 1-3, что и сработает. подать питание на катушку контактора. После этого на потребителя начнет поступать напряжение.
• Если прибор все еще мигает, то контактор не включается. То есть где-то вы не выполнили одно из условий правильного подключения и настройки.

А теперь перейдем непосредственно к настройкам реле напряжения ВП-380В. Рядом с дисплеем есть две кнопки, которыми придется манипулировать. Они отмечены значками в виде треугольников. Посмотрите на верхнюю кнопку с треугольником вверху, внизу вниз. Чтобы установить верхний предел выключения, необходимо нажать верхнюю кнопку и удерживать ее пару секунд. В центре дисплея появится число – это уровень, установленный на заводе. Теперь, манипулируя кнопками (вверх и вниз), вы можете установить необходимый верхний предел выключения.

То же самое и с нижним пределом. Кстати, программирование реле будет выставлено автоматически, как только вы закончите настройку буквально за 10 секунд, все индикаторы останутся в памяти устройства, и устройство само на них ответит.

Установка времени повторного включения

На корпусе рядом с дисплеем есть еще одна кнопка, с помощью которой можно установить время для повторного включения реле. Кнопка расположена между кнопками вверх и вниз. Он имеет значок в виде часов.Нажимайте ее, пока не отобразится номер, установленный на заводе. Обычно это 15 секунд. Для чего нужна эта функция?

Например, произошел скачок напряжения на одной из фаз до 280 В при установленном 250 В. То есть реле полностью отключит сеть. Через полчаса напряжение в фазе восстановилось. Реле это не останется незамеченным, поэтому оно включится ровно через 15 секунд. Чтобы изменить заданное значение, необходимо удерживать кнопку с часами в течение 5 секунд, после чего вы можете увеличить значение, нажав верхнюю кнопку, или уменьшить, нажав нижнюю.В это время число на дисплее будет меняться в ту или иную сторону. В этом случае шаг изменения показателей составляет 5 секунд.

Регулировка дисбаланса фаз

Для установки разницы значений напряжения в разных фазах необходимо одновременно нажать две кнопки: «вверх» и «вниз». На дисплее отобразится число (обычно 50 В), установленное на заводе, которое означает, что реле немедленно отключится, если разность фаз составляет 50 вольт. Время выключения 20 секунд.

Чтобы уменьшить или увеличить этот показатель, нужно зажать две кнопки в течение 5 секунд, затем с помощью нижней кнопки уменьшить или увеличить верхнюю. Шаг установки – 1 вольт, диапазон установки – 20-80 вольт.

Заключение по теме

Как видите, реле контроля трехфазного напряжения просто необходимо. Подключить и настроить его не составит труда. На это уйдет максимум полчаса. И если вы все сделали правильно, то устройство защитит электрические сети вашего дома от скачков напряжения в цепи питания.

Для безопасного использования домашнего источника питания необходимо убедиться, что он хорошо защищен. Это понимает подавляющее большинство пользователей, поэтому автоматические выключатели устанавливаются на всех линиях электропередач, а часто вместе с ними устанавливаются УЗО. Однако этих устройств недостаточно для защиты сети от всех негативных факторов. Автомат убережет линию от перегрузки и короткого замыкания, УЗО защитит людей и домашних животных от тока утечки. Но при возникновении сбоев в трехфазной сети (это может быть обрыв одного из трехфазных кабелей, нулевого проводника, а также скачок напряжения, вызванный грозой) эти устройства бесполезны.Предотвратить негативные последствия можно, подключив реле контроля трехфазного напряжения.

Реле трехфазного напряжения: назначение и принцип действия

Это устройство, как следует из названия, предназначено для управления разностью потенциалов в трехфазной сети. Его показатель – 380В. Конечно, есть небольшие пределы, в которых напряжение может колебаться без вреда для проводки и подключенного оборудования. Но если он становится слишком высоким или, наоборот, низким, возникают серьезные проблемы.

Слишком высокое напряжение вызывает перегрев и плавление изоляции кабеля. Кроме того, под его воздействием сгорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе оборудования начинаются сбои, и некоторые устройства отключаются. Для электродвигателей последствия падения напряжения еще более серьезны – агрегаты просто перегорают. Эти проблемы можно предотвратить, установив реле для контроля фаз.

Многих владельцев частных домов от покупки реле контроля фаз отпугивает довольно высокая цена изделия. Но установка этого устройства в трехфазной сети вполне оправдана, ведь устранение последствий выхода линии из строя вместе с подключенными устройствами обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что пропадание напряжения в сети 380В может стать причиной пожара.

В наличии сейчас РКН разных видов, отличающихся друг от друга конструктивными особенностями и функциональными возможностями… Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-х фазное) имеет в цепи микроконтроллер, через который устройство контролирует разность потенциалов в фазах.

При изменении значения напряжения на одном проводе под воздействием контроллера включается электромагнитное реле. Это происходит автоматически. Контакты прибора размыкаются и питание линии прекращается. После того, как параметры напряжения вернутся в норму, в цепь снова будет подаваться ток.Для этого не требуется никакого внешнего вмешательства.

Для проверки РКН можно использовать тестер. Если прибор исправен, то при касании щупами мультиметра контактов с номерами 1 и 3 на дисплее измерительного прибора должна отображаться цифра «1». Когда щупы замкнуты, контакты 2 и 3 тестер должен показать «0».

Порядок установки

Контрольные реле обычно устанавливаются на DIN-рейку. Устройства могут отличаться друг от друга схемой подключения, но поскольку она нанесена на корпус устройства, проблем с подключением RKN обычно не возникает.Подключение входных контактов к линии должно производиться через пускатель.

Схема подключения реле показана на рисунке ниже.

Важно обеспечить хороший контакт на всех соединениях. Не перекручивайте, особенно при подключении кабелей к контактору. Лучше всего для этого приобрести специальные насадки – они довольно недорогие.

РКН подключен к трехфазной электросети проводами. Медные кабели диаметром 1.Для этого вполне подходят 5-2,5 кв. Мм.

Понятно про подключение на видео:

Как настроить реле напряжения?

Рассмотрим процедуру настройки устройства на примере устройства ВП-380В. Когда устройство уже подключено к цепи, нужно подать питание. Затем смотрим показания дисплея:

• Пока устройство не находится под напряжением, отображаемые на нем числа мигают.
• Появление черточек на дисплее может указывать на изменение последовательности фаз или отсутствие одной из них.
• Если подключение выполнено правильно, и параметры сети верны, через 15 секунд контакт реле 1-3 замыкается, и питание начинает поступать на катушку контактора, а затем на линию.
• Если экран устройства долго мигает, контактор не включается. Проверьте подключение – скорее всего где-то была ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле расположены 2 кнопки настройки с треугольными обозначениями.

На одной кнопке вершина треугольника направлена ​​вверх, на другой – вниз. Нажмите верхнюю кнопку, чтобы установить максимальный предел выключения. В таком положении нужно продержаться 2-3 секунды. В центральной части монитора отобразится номер, соответствующий заводскому уровню. После этого, нажимая кнопки, следует установить желаемый верхний предел отключения устройства управления.

Нижний предел устанавливается аналогично.Устройство будет запрограммировано автоматически через 10 секунд после окончания настройки. В этом случае все установленные параметры будут сохранены в памяти реле.

Как установить время повторного отключения?

На корпусе устройства, рядом с дисплеем, есть кнопка для установки времени повторного включения. Он расположен между кнопками ▲ и ▼, обозначен значком часов. После нажатия и удерживания на дисплее отобразится номер настройки, установленный на заводе. Чаще всего это 15 секунд.

Что делает эта функция? Если, например, на одной фазе возникает разность потенциалов, превышающая предельные значения, реле отключит питание от сети.

После того, как напряжение вернется в норму, устройство управления включит питание по истечении периода, установленного в заводских настройках (15 секунд). Чтобы изменить значение, удерживайте кнопку настройки, пока это число не появится на экране. После этого установите желаемое число, манипулируя верхней или нижней кнопкой.Шаг изменения, предусмотренный устройством, составляет 5 секунд.

Как отрегулировать дисбаланс фаз?

Для установки интервала между показаниями напряжения на разных фазных проводниках одновременно нажмите верхнюю и нижнюю кнопки. На экране появится значение заводской настройки; как правило, это 50В. Это указывает на то, что реле перестанет подавать питание, когда разность фазных напряжений составит 50 В.

Вы можете изменить это значение, нажав обе кнопки одновременно, а затем установив желаемое число вверху или внизу.

Подробнее о настройках на примере одной из моделей в видео:

Заключение

В этой статье мы подробно разобрались, для чего нужно реле трехфазного напряжения и как его настроить.

Подключить и настроить устройство несложно, эта процедура займет не более 30 минут. Если установка прошла без ошибок, реле обеспечит надежную защиту домашней линии от скачков напряжения в питающей сети.

Здравствуйте, уважаемые читатели сайта «Записки электрика».

Вы хотите защитить электрооборудование загородного дома или промышленного объекта (телевизоры, компьютеры, кухонные приборы, осветительные лампы, электродвигатели, трансформаторы, электрические печи и т. Д.) От увеличения или уменьшения трехфазного питания? напряжение, обрыв и асимметрия фаз? Эта статья будет полезна в первую очередь тем, у кого трехфазный ввод.

Итак, причин возникновения таких аварийных и ненормальных режимов работы несколько, например:

• Обрыв фазных проводов (A, B, C)
• Обрыв нейтрального провода N (PEN)
• ошибки электротехнического персонала при производстве работ

По ГОСТ 21128-83 номинальное напряжение однофазной сети – 220 (В), трехфазной – 380 (В).О существующих нормах отклонения напряжения от номинала я уже упоминал в статье про. Здесь я просто напомню, что они регламентированы ГОСТ 13109-97. Это означает, что предельно допустимое отклонение (± 10%) для однофазной сети составляет от 198 (В) до 242 (В), а для трехфазной сети – от 342 (В) до 418 (В).

При превышении напряжения электрические устройства просто перегорают, происходит пробой изоляции проводов, выход из строя компонентов печатных плат и т. Д.При падении напряжения больше всего страдают электродвигатели. Для других электроприборов пониженное напряжение приводит к неисправности, потере мощности или даже отключению. В общем, ничего хорошего. А главное, установленные в панели автоматические выключатели и УЗО никак не реагируют и не защищают от этого явления – у них совершенно другое назначение.

Защитить от таких режимов работы поможет цифровое трехфазное реле напряжения V-protector 380V (VP-380V) украинского производителя Digitop.

Цена такого реле примерно 2500-2700 руб. Гарантия 2 года со дня покупки. Считаю, что стоимость его покупки вполне разумна, ведь поломка при отсутствии этого реле (или подобных ему) может быть в несколько раз больше его стоимости.

Я не настаиваю именно на этом реле. Широкий выбор у компании Новатэк Электро, например, реле трехфазные РНПП-301, РНПП-302, РНПП-311.

Так что подумайте об этом. Я уже приобрел ВП-380В и планирую установить в коттедже близкого родственника. И сегодня я поделюсь с вами информацией о его комплектации, технических характеристиках и схеме подключения.

В одной из своих статей я рассказывал. В принципе, эти реле имеют одно и то же назначение, только ВП-380В имеет ряд дополнительных функций конфигурации, а также есть цифровая индикация, отображающая значения фазных напряжений AN, BN и CN в реальном времени на отображать.

Принцип работы и технические характеристики V-protector 380V

Вот его основные характеристики:

• измеренное входное переменное напряжение от 100 до 400 (В)
• Верхний предел отсечки от 210 до 270 (В)
• нижняя граница отсечки от 120 до 200 (В)
• время отклика на верхнюю настройку – 0,02 (сек)
• время отклика при нижнем значении не более 1 (сек)
• время отклика при минимальной настройке при напряжении ниже 120 (В) – 0.02 (сек)
• настройка для фазового дисбаланса (асимметрии) от 20 до 80 (В)
• Время реакции при несимметрии фаз – 20 (сек)
• Время повторного включения реле (AR) 5-600 (сек)
• погрешность вольтметра не более 1%
• номинальный ток выходных контактов реле – 6 (А)
• степень защиты корпуса реле IP20
• условия эксплуатации от -25 ° С до + 50 ° С
• срок службы – 10 лет

Принцип работы реле основан на анализе входного трехфазного напряжения с помощью встроенного микроконтроллера.

Если какой-либо входной параметр отклоняется от заданных значений, микроконтроллер включает встроенное электромагнитное реле, имеющее 2 пары выходных контактов: замкнутые (2-3) и разомкнутые (1-3).

Тогда посмотрите, когда реле отключено от источника напряжения, то контакт (1-3) разомкнут, а (2-3) замкнут.

Все настройки реле устанавливаются непосредственно с помощью кнопок, расположенных на корпусе реле. Об этом я расскажу чуть позже по тексту.Устройство питается от входных цепей трехфазного напряжения, и для его полноценной работы достаточно как минимум двух фаз.

Установка и установка цифрового реле напряжения

Цифровое реле V-protector 380 В имеет следующие габаритные размеры.

Устанавливается на DIN-рейку стандартной ширины и занимает 3 модуля.

Для информации: это реле может работать в любом пространственном положении.

Схема подключения реле контроля трехфазного напряжения ВП-380В

На корпусе представлена ​​схема его подключения.

Выходные контакты (1-3, 2-3) этого реле всегда должны быть подключены через контактор или пускатель. В технических характеристиках указан их номинальный ток – 6 (А). Этого достаточно, чтобы запустить катушку контактора.

Вот схема:

На реле необходимо запустить три фазы (A, B, C) и ноль (N или PEN), которые мы планируем контролировать. Для этого в верхней части корпуса есть специальные клеммы. Они отмечены – A, B, C и N.

Если честно, то в них провода подключать не очень удобно – понадобится отвертка с тонким и длинным стержнем (посмотрите, насколько глубоки колодцы).

Одна клемма катушки А1 контактора должна быть подключена к клемме реле (1), а другая А2 – к нулю (N). Подключите клемму реле (3) к любой фазе питания. В моем примере взята фаза А.

Осталось подключить силовую часть. Здесь все очень просто. Подключаем питающие три фазы (A, B, C) к клеммам контактора L1, L2 и L3 соответственно.К клеммам Т1, Т2 и Т3 подключаем провода, идущие к нагрузке (к потребителю). Кто не знаком, переходите по ссылке и знакомьтесь.

Все нули (N или PEN) подключены к одной общей шине N.

Если для подключения используются гибкие (многожильные) провода, то рекомендую использовать специальные наконечники. Например, я использовал изолирующие наконечники типа НШКИ (красные). Опрессовка производилась с использованием.

Установка и программирование уставок реле ВП-380В

После подключения реле на него можно подавать трехфазное напряжение.

Кстати, достаточно использовать медные провода сечением 1,5-2,5 кв. Мм.

Чтобы показать вам, как конфигурировать и программировать настройки цифрового реле VP-380V, я подключу его на своем испытательном стенде.

Внимание !!! Напряжение в сети трехфазного источника на моем стенде 220 (В), а фазное напряжение, соответственно, 127 (В). Напряжение в сети составляет 380 (В), а фазное напряжение – 220 (В).Пожалуйста, не запутайтесь.

Поднимаю напряжение лабораторным автотрансформатором (ЛАТР) до 220 (В). На фото ниже показано, что предел измерения установлен на 260 (В), а переключатель линейного напряжения установлен на B-C.

Дисплей станет красным, отобразит информацию о фазных напряжениях и начнет мигать. Если дисплей мигает, значит выходной контакт реле (1-3) все еще разомкнут и питание нагрузки еще не включено.

Если вместо некоторых показаний есть тире, это означает, что последовательность фаз не соблюдается или какая-то фаза отсутствует.

Если последовательность фаз соблюдается, фазовый дисбаланс отсутствует и входное напряжение находится в пределах предварительно установленных заводских настроек (170-250 В), то через 15 секунд реле замыкает свой выходной контакт (1-3), тем самым активируя контактор. катушка. Контактор своими силовыми контактами L1-T1, L2-T2, L3-T3 будет подавать напряжение на нагрузку (потребителю).

Если реле продолжает мигать и не включает контактор, то некоторые условия не выполнены.

Установка и программирование уставок реле осуществляется с помощью кнопок, расположенных на корпусе реле. Итак, по порядку.

1. Установите настройку перенапряжения (максимальное напряжение)

Нажмите один раз на кнопку, выделенную на фото красным квадратом. На дисплее отобразится заводская уставка 250 (В).

Это означает, что если на любой из трех фаз фазное напряжение превышает 250 (В), то реле размыкает свой контакт (1-3) за 0,02 (сек), катушка силового контактора обесточивается, соответственно контактор отключит нагрузку от источника питания.

Если вам нужно изменить уставку 250 (В), то удерживайте ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования – на дисплее замигает буква _P_. Теперь используйте кнопки вверх и вниз, чтобы установить желаемое заданное значение.Шаг равен 1 (B).

Все измененные настройки сохраняются в энергонезависимой памяти реле.

2. Выставляем настройку на понижение напряжения (минимальное напряжение)

Все то же самое, только нужно нажать на другую кнопку (см. Фото ниже). На дисплее отображается заводская настройка 170 (В).

Это означает, что если на любой из трех фаз фазное напряжение упадет ниже 170 (В), то реле разомкнет свой контакт (1-3) через 1 (сек.), Катушка силового контактора обесточится, соответственно контактор отключит нагрузку от сети.

Если вам нужно изменить уставку 170 (В), то удерживайте ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования – на дисплее замигает буква _U_. Теперь используйте кнопки вверх и вниз, чтобы установить желаемый параметр. Шаг равен 1 (B).

Например, я установил минимальное напряжение 120 (В).

После того, как вы установите необходимую настройку, подождите около 10 секунд – реле автоматически выйдет из режима программирования.

3. Задержка включения (АП – повторное включение)

Щелкните один раз по кнопке, выделенной на фотографии. Устройство отобразит значение установленной задержки в 15 секунд.

Это время задержки реле после его пуска в работу или его повторного включения (AR) после срабатывания.

Например, напряжение в сети увеличилось до 270 (В), заданное значение установлено на 250 (В). Реле сработало через 0,02 (сек.) И отключил нагрузку от сети. Примерно через час сетевое напряжение вернулось в норму. Реле фиксирует это и через 15 секунд замыкает выходной контакт (1-3), который, в свою очередь, включает контактор.

Если вам нужно изменить эту выдержку, то удерживайте ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования, и теперь с помощью кнопок вверх и вниз установите желаемую настройку в диапазоне от 5 до 600 секунд. Шаг 5 (сек).

Например, я выставил самое низкое значение времени – 5 секунд.

Затем подождите около 10 секунд – реле автоматически выйдет из режима программирования.

4. Установите настройку дисбаланса (асимметрии) фаз

Нажмите эти две кнопки одновременно. На экране отобразится заводская настройка фазового дисбаланса, равная 50 (В).

Это означает, что если разница между фазами больше 50 (В), то через 20 (сек) реле сработает и отключит потребителей.

Для изменения этого параметра нужно удерживать те же две кнопки в течение 5 секунд. Реле перейдет в режим программирования – на дисплее замигает PER. Теперь, используя кнопки вверх и вниз, установите желаемое заданное значение от 20 до 80 (В). Шаг равен 1 (B).

После этого нужно подождать около 10 секунд – реле автоматически выйдет из режима программирования.

П.С. Это, пожалуй, все. Если вдруг у вас возникнут вопросы, то смело задавайте их в комментариях или отправляйте по почте.Спасибо за внимание.

Реле общего назначения GRV8-03 Мониторинг трехфазного напряжения Защита от сбоев Последовательность трехфазных реле для бизнеса и промышленности

• Дом
• Бизнес и промышленность
• Электрооборудование и материалы
• Реле
• Реле общего назначения
• GRV8-03 Защита от сбоев при мониторинге трехфазного напряжения Последовательность трехфазных реле

Контроль защиты от сбоев Последовательность трехфазных реле GRV8 -03 Трехфазное напряжение, 1 контрольное реле, электрический срок службы (резистивная нагрузка): 1000000, емкость проводки: 1×2,5 мм2 или 2x 1,5 мм2, рабочее состояние реле отображается светодиодным индикатором, индикация выходного реле: красный светодиод , Бесплатная доставка и подарочная упаковка, Лучшее соотношение цены и качества, Ежедневные новые продукты на линии, Бесплатная доставка и бесплатный возврат всех заказов.Последовательность GRV8-03 Защита от сбоев при трехфазном контроле напряжения Трехфазное реле, GRV8-03 Защита от сбоев при трехфазном напряжении Последовательность трехфазных реле.

90 * 18 * 64 мм / 3, емкость проводки: 1×2, индикация выходного реле: красный светодиод. 5 мм2 или 2x 1,: 1000000, Индикация выходного реле:: Красный светодиод: Высота установки:: 2000 метров. Емкость проводки: 1×2, 5 мм2, Выбор номинального рабочего напряжения:: AC220-230-240-380-400-415-440-460, GRV8-03 Защита от сбоя мониторинга трехфазного напряжения Последовательность трехфазных реле, 5 мм2: Выход: 1 x SPDT 10A / AC250VAC.PP, 1 контрольное реле, Источник питания:: L1-L2: Диапазон измерения:: 176–552 В, 5 * 0, Индикатор питания:: Зеленый светодиод: Диапазон частот измерения:: 50/60 Гц, Размер:: Приблизительно, Рабочее состояние реле отображается светодиодным индикатором. Электрический ресурс, 5 мм2 или 2x 1, резистивная нагрузка, степень загрязнения:: 2: Метод установки:: Установка на рейку 35 мм, уровень защиты:: IP20: Минимальная коммутируемая мощность:: 500 мВт. Состояние :: Новое: Бренд:: Безымянный. : Модель:: GRV8-03, 7 * 2, Тип:: Реле контроля: MPN:: Не применяется.5 дюймов: Терминал мониторинга:: L1-L2-L3.

• Инфраструктура кабельной сети

  Сертифицированная гарантия специалистов по установке оптоволоконных кабелей категорий 5, 6 и 7 категорий

  Узнать больше

• Телефонные системы

  Полная интеграция системы Подключите свою команду

  Узнать больше

• Разработка проекта сетевой инфраструктуры

  Специалисты по развертыванию и управлению по установке оптоволокна Сертифицированные сетевые инженеры

  Узнать больше

• Панасоник Систем НС 700/1000

  Установка и поддержка Поставщики комплексных решений

  Узнать больше

• Специалисты по поддержке телефонной системы

  Eircom Systems, Siemens, NEC Более 30 лет опыта

  Узнать больше

• Интернет-магазин CDC

  Проверьте наши телефоны, чтобы приобрести

  Купить сейчас

• Телефонные системы

  Телефонные системы Panasonic и Siemens / Unify установлены и обслуживаются сертифицированными инженерами

  Больше информации

• Cat 5/6/7 и волоконно-оптические линии связи

  Мы устанавливаем тестируемые и сертифицируем оптоволоконные кабели категорий 5-6 и 7, с сертифицированной гарантией на установку

  Больше информации

• Телефонные системы Eircom / EIR

  Дела идут не так !!! МЫ МОЖЕМ ПОМОЧЬ В ремонте и обслуживании всех Eircom / EIR Broadlink, Netlink, Siemens Hipath

  Больше информации

• Голосовая связь по Интернет-протоколу (VOIP) и облачная связь

  Бесплатные звонки из офиса в офис Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

  Больше информации

Решения для телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

Поскольку у каждого предприятия есть свои специфические требования, наш опытный персонал предоставит рекомендации и варианты для всех ваших требований к телефонной системе и связи – от планирования, установки и дополнительных решений по техническому обслуживанию до офисных телефонных систем и офисных кабельных сетей для передачи данных.

Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных по кабелю Cat 6 или по оптоволокну, начиная с полной инсталляции данных и заканчивая программой послепродажного обслуживания. Мы ваш партнер, всегда выполняющий заказы в срок и в рамках бюджета.Наши дружелюбные сотрудники CDC Telecom всегда готовы помочь!
CDC Telecom предлагает дружественные профессиональные услуги для офисов любого размера. Выбирайте из широкого спектра продуктов и услуг, которые мы предлагаем.

GRV8-03 Защита от сбоев контроля трехфазного напряжения Последовательность трехфазных реле

В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. ♥ Выдающиеся серьги из твердого белого золота 4K, 18-дюймовое ожерелье с родиевым покрытием с 6-миллиметровыми бусинами из перидотового камня и очарование Святого Аарона из стерлингового серебра. Не беспокойтесь о том, что кольцо сломается или потускнеет. .Многочисленные уникальные особенности обеспечивают идеальную опору для стопы без какого-либо давления. Купите профессиональный шланг напорной линии гидроусилителя рулевого управления ACDelco 36-358530 в сборе: напорные шланги – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, инструмент без покрытия имеет только базовую основу без какой-либо дополнительной обработки или покрытия и подходит для широкого спектра применений, и отжимайтесь до тех пор, пока мы больше не сможем их делать. Простой и никогда не устаревший кожаный дизайн в стиле ретро, ​​женская сумка через плечо UNICEU с принтом лошади Повседневная сумка-тоут: Одежда, Материал: Основное: серебро, Allroad и S4: автомобильные люльки и крепления – ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках .Подкладка: внутри есть легкая подкладка. ❤❤Мы предлагаем дизайн для различных случаев и ситуаций. Регулируемая длина цепочки дает больше возможностей для сочетания с другими украшениями. Номер модели: AMA-BG-JEW-001271-2-10. Является прекрасным и уникальным подарком, GRV8-03 Защита от сбоев при трехфазном мониторинге напряжения Последовательность трехфазных реле . Материал: 100% полиэстер, холст – легкий. Посмотрите на свой орган управления двигателем. Это самый распространенный тип болтов, пользующийся доверием по характеристикам Gerber внутри и красивому дизайну снаружи.ДЕТСКИЙ КОСТЮМ КОСМИНА АСТРОНАВТА: Этот удивительный костюм космонавта не из этого мира. ✅ ПОЖИЗНЕННАЯ ГАРАНТИЯ ~ ✅ БЕСПЛАТНЫЙ обмен на обручальные кольца Thorsten. Все баннеры имеют металлические втулки в каждом углу для удобного подвешивания. затем скопируйте / вставьте ASIN: B06ZY2L3FP в поле поиска Amazon, также доступно 24 различных размера. Легкая проходимая межподошва из ЭВА обеспечивает спортивный комфорт и амортизацию. Упакована в подарочную коробку премиум-класса в моем магазине (на фото). Внешний вид от части к штуке немного отличается.Мы несем ответственность за подходящий размер. толщина и количество в раскрывающихся вкладках. Восстановленная мебель. Этот список предназначен для консольного стола из переработанных материалов, который был окрашен и поврежден. Мы верим в решение проблемы, GRV8-03 Защита от сбоев трехфазного мониторинга напряжения Последовательность трехфазных реле , некоторые помпоны могут казаться больше, чем другие того же размера >> Без жестокости >> Отлично подходят для украшения вязаных / вязанных крючком шапок. Размеры утюга: 15 см (5 3/4 дюйма) в длину, они действительно красиво смотрятся в окне круглый год, эти прямоугольные наклейки / этикетки идеально подходят для добавления, также доступно колье из черной ленты из органзы, которое можно увидеть в последнее фото.он сразу же попадает в обычную производственную очередь, которая составляет в среднем 5 рабочих дней, но может быть дольше в зависимости от нашей нагрузки. ____________________________________________________________________________, Это великолепное кольцо изготовлено из высококачественного двухцветного кобальта с черным покрытием с полированной отделкой в ​​центре и полированными скошенными краями. Обратите внимание, что цвета могут незначительно отличаться от изображения. * Мы не несем ответственности за ошибки почтового сотрудника или за неправильное написание адреса клиенты. но также может использоваться для забавной повязки на шляпу, * Изображение может не отражать истинный размер.Медовый месяц: Самый необходимый отпуск в вашей жизни – это первый отпуск, который вы возьмете в качестве мужа и жены. На некоторых из использованных марок могут быть чернильные пятна или написанные на них имена. Эти детские домашние туфли из высококачественной грубой шерсти, которые вызывают «массаж» ног и кожи. Товар будет готов к отправке в течение 5 дней после того, как мы получим подтверждение вашего платежа от Etsy, GRV8-03 Защита от сбоев при мониторинге трехфазного напряжения Последовательность трехфазных реле .***** Набор из четырех новых ослепительных многогранных 76-миллиметровых (3) прозрачных кристаллических призм на острие копья ручной работы с драгоценными бусинами. Вымойте вручную парик и усы в холодной воде и дайте высохнуть на воздухе для достижения наилучших результатов. Подходит к существующему или новому дереву 4×4 (фактическое 3). ● Размер: около (Ш) 225 × (Г) 135 × (В) 155 мм / ● Вес: около 1090 г / ● Максимальное количество готовки: около 120 мл × 2. -ПРОБИВАЮЩАЯ РУЧКА: пластиковая ручка противоскользящая и удобная для удержания, включает в себя подставку и USB-шнур: офисные товары, фитинги для трубок – это компоненты, используемые для подключения.Это достигается благодаря новой концепции дизайна протектора, которая работает на гибкой системе подбарабанья и блокировки протектора. Купить Выпускной клапан DNJ EV710 для 1999-2012 / Saab. Домашние мастера могут без труда раскрасить клен. Очень большие подушечки для артрита предназначены для использования с новым устройством REVITIVE Arthritis-Knee. Содержимое упаковки: 1 шт. Эластичные подтяжки + 1 шт. Галстук-бабочка, стандартный цветовой код EIA с четырьмя полосами. Кронштейн доступен в двух версиях; настенная версия, которая может быть привинчена для постоянного / полупостоянного использования.Позволяет использовать удобную литий-ионную аккумуляторную батарею 18 В для замены старых никель-кадмиевых и никель-металлогидридных аккумуляторов Makita, два дополнительных кармана для хранения; один с стойкой для ручки, GRV8-03 Защита от сбоев при трехфазном мониторинге напряжения Последовательность трехфазных реле , Подходит для: для грузовиков Dodge RAM 2009-2017. * Каждая клавиатура проверяется перед отправкой и работает на 100%.

GRV8-03 Защита от сбоев при мониторинге трехфазного напряжения Последовательность трехфазных реле

FINDER Реле контроля сети Контроль трехфазной сети (208 – 480 В / перем. гибкость

мониторинга пониженного напряжения, перенапряжения,

оконного режима, чередования фаз, обрыва фазы,

асимметрии и обрыва нейтрали

• Положительная логика безопасности – размыкает выходной контакт

, если реле обнаруживает ошибку

• Все функции и значения могут быть легко отрегулированы

с помощью селектора и триммера на передней панели

• «Лезвие + крест» – плоские и крестообразные отвертки

можно использовать для регулировки регуляторов

и переключателя функций

• Цветные светодиоды для четкой и немедленной визуализации

индикация

• 1 релейный выход CO, 6 или 10 A

• Модульный корпус, 17 соток.5 или 35 мм шириной

• Монтаж на рейку 35 мм (EN 60715)

• Материал контактов, не содержащий кадмия

1 переключающий контакт (SPDT) 1 переключающий контакт (SPDT) 1 переключающий контакт (SPDT)

10/30 6/10 6 / 10

250/400 250/400 250/400

2,500 1,500 1,500

750500500

0,5 0,185 0,185

10 / 0,3 / 0,12 6 / 0,2 / 0,12 6 / 0,2 / 0,12

300 (5 / 5) 500 (12/10) 500 (12/10)

AgNi AgNi AgNi

220… 240 380… 415 380… 415

2.6 / 0,8 11 / 0,9 11 / 0,9

130… 280 220… 510 220… 510

80 · 10

3

60 · 10

3

60 · 10

3

170… 270 300 … 480 300… 480

– – 4 … 25

0,5 … 60 0,5 … 60 0,5 … 60

0,5 1 1

5 (LN) 10 (LL) 10 (LL)

≈ 1 ≈ 1 ≈ 1

444

1,000 1,000 1,000

–20… + 50 –20… + 50–20… + 50

IP20 IP20 IP20

1

Однофазный (220..,240 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Память ошибок напряжения

по выбору

Трехфазное (380 … 415 В)

Контроль напряжения:

• Пониженное напряжение

• Повышенное напряжение

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Память сбоев напряжения

по выбору

• Потеря трехфазного тока

•

• Чередование фаз фаза (380..,415 В,

с нейтралью или без нее)

Контроль напряжения:

• Оконный режим (повышенное напряжение

+ пониженное напряжение)

• Обрыв фазы

• Чередование фаз

• Асимметрия

• Выбор потери нейтрали

Характеристики контактов

Конфигурация контактов

Номинальный ток / Максимальный пиковый ток A

Номинальное напряжение / Макс. коммутируемое напряжение В пер. )

Стандартный материал контактов

Характеристики питания

Номинальное напряжение системы (U

N

) В переменного тока (50/60 Гц)

Номинальная мощность ВА (50 Гц) / Вт

Рабочий диапазон В переменного тока (50 / 60 Гц)

Технические характеристики

Электрический ресурс при номинальной нагрузке AC1 циклы

Диапазон уровня обнаружения напряжения В

Диапазон уровня обнаружения асимметрии%

Время задержки выключения (T на функциональных диаграммах) с

Включение время блокировки с

Гистерезис включения (H на функциональных схемах) В

Время активации включения с

Изоляция между питанием и контактами (1.2/50 мкс) кВ

Электрическая прочность между разомкнутыми контактами В пер. www.findernet.com

Винтовой зажим

Габаритный чертеж см. на стр. 8

% PDF-1.5 % 267 0 объект > эндобдж xref 267 142 0000000016 00000 н. 0000003727 00000 н. 0000003829 00000 н. 0000004861 00000 н. 0000004898 00000 н. 0000005012 00000 н. 0000005804 00000 н. 0000006288 00000 п. 0000007068 00000 н. 0000007165 00000 н. 0000007850 00000 н. 0000008323 00000 п. 0000008897 00000 н. 0000009793 00000 п. 0000009974 00000 н. 0000010369 00000 п. 0000011732 00000 п. 0000013398 00000 п. 0000013604 00000 п. 0000015264 00000 п. 0000015512 00000 п. 0000016873 00000 п. 0000017220 00000 п. 0000017377 00000 п. 0000017999 00000 н. 0000019394 00000 п. 0000021078 00000 п. 0000023728 00000 п. 0000023840 00000 п. 0000028846 00000 п. 0000032677 00000 п. 0000032714 00000 п. 0000032798 00000 п. 0000035194 00000 п. 0000035558 00000 п. 0000035671 00000 п. 0000035795 00000 п. 0000035919 00000 п. 0000036004 00000 п. 0000036578 00000 п. 0000036863 00000 п. 0000052517 00000 п. 0000052772 00000 н. 0000053076 00000 п. 0000074573 00000 п. 0000074822 00000 п. 0000075228 00000 п. 0000127618 00000 н. 0000180442 00000 н. 0000234350 00000 н. 0000278868 00000 н. 0000326998 00000 н. 0000368887 00000 н. 0000369348 00000 п. 0000369772 00000 н. 0000370137 00000 н. 0000370522 00000 н. 0000389392 00000 н. 00003 _{00000 н. 00003} 00000 н. 00003

Напряжение, ток и мощность в трехфазном соединении звездой

Трехфазное соединение звездой – Рисунок 9.21 показана сбалансированная трехфазная система с Y-соединением. Напряжение, индуцированное в каждой обмотке, называется фазным напряжением (V _ph ). Аналогично, V _RN , V _YN и V _BN представляют среднеквадратичные значения наведенных напряжений в каждой фазе. Напряжение, доступное между любой парой клемм, называется линейным напряжением (V _L ). Аналогично, V _RY , V _YB и V _BR известны как линейные напряжения . Обозначение с двойным нижним индексом специально используется для обозначения напряжений и токов в многофазных цепях.Таким образом, V _RY указывает напряжение V между точками R и Y, причем R является положительным по отношению к точке Y в течение ее положительного полупериода.

Аналогично, V _YB означает, что Y положителен по отношению к точке B в течение своего положительного полупериода; это также означает, что V _RY = -V _YR .

Векторы, соответствующие фазным напряжениям, составляющим трехфазную систему, могут быть представлены векторной диаграммой, как показано на рис.9.22.

Из рис. 9.22, учитывая линии R, Y и R, линейное напряжение V _RY равно векторной сумме V _RN и V _NY , которая также равна разности векторов V _RN. и V _NY (V _NY = -V _YN ). Следовательно, V _RY находится путем соединения V _RN и V _YN в обратном порядке. Чтобы вычесть V _YN из V _RN , мы обращаем вектор V _YN и находим его сумму векторов с V _RN , как показано на рис.9.22. Два вектора, V _RN и -V _YN , равны по длине и разнесены на 60 °.

Точно так же линейное напряжение V _YB равно разности векторов V _YN и V _BN и равно √3 V _Ph. Напряжение линии V _BR равно вектору разность V _BN и V _RN и равна √3 V _Ph . Следовательно, в сбалансированной трехфазной системе соединения звездой

• Напряжение сети = √3 В _Фигура
• Все линейные напряжения равны по величине и смещены на 120 °, а
• Все линейные напряжения на 30 ° опережают их соответствующие фазные напряжения (из Рис.9.22).

На рис. 9.24 (a) показана сбалансированная трехфазная система, соединенная звездой, с указанием фазных и линейных токов. Стрелки, расположенные рядом с токами I _R , I _Y и I _B , протекающими в трех фазах, указывают направления токов, когда они предполагаются положительными, а не направления в данный конкретный момент. Векторная диаграмма фазных токов в зависимости от их фазных напряжений представлена ​​на рис.9.24 (б). Все фазные токи смещены на 120 ° друг относительно друга, ‘Φ’ – это фазовый угол между фазным напряжением и фазным током (предполагается запаздывающая нагрузка). Для сбалансированной нагрузки все фазные токи равны по величине. Из рис. 924 (а) видно, что каждый линейный провод соединен последовательно со своей отдельной фазной обмоткой. Следовательно, ток в линейном проводе такой же, как и в фазе, к которой подключен линейный провод.

Из рис.9.24 (b) видно, что угол между линейным (фазным) током и соответствующим линейным напряжением составляет (30 + Φ) ° для отстающей нагрузки. Следовательно, если нагрузка является опережающей, то угол между линейным (фазным) током и соответствующим линейным напряжением будет (30 – Φ) °.

Полная активная мощность или истинная мощность в трехфазной нагрузке – это сумма мощностей в трех фазах. Для сбалансированной нагрузки мощность каждой нагрузки одинакова; следовательно, общая мощность = 3 x мощность в каждой фазе

Обычно трехфазную мощность выражают в линейных величинах следующим образом.

или √3 В _L I _L cos Φ – активная мощность в цепи.

Общая реактивная мощность равна

Полная полная мощность, вольт-амперы

Следует отметить, что звезда и сетка – общие термины, применимые к любому количеству фаз; но звезда и треугольник являются частными случаями звезды и сетки, когда система является трехфазной системой. Рассмотрим n-фазную сбалансированную звездную систему с двумя соседними фазами, как показано на рис.9.25 (а). Его векторная диаграмма показана на рис. 9.25 (b).

Угол разности фаз между соседними фазными напряжениями составляет 360 ° / n. Пусть E _Ph будет напряжением каждой фазы. Линейное напряжение, то есть напряжение между A и B, равно E _AB = E _L = E _AO + E _OB . Сложение векторов показано на рис. 9.25 (c). Очевидно, что линейный ток и фазный ток одинаковы.

Рассмотрим параллелограмм OABC.

Приведенное выше уравнение является общим уравнением для сетевого напряжения, например, для трехфазной системы n = 3 E _L = 2 E _ph sin 60 ° = √3 E _ph .

Как понять и определить чередование фаз в энергосистеме • Услуги по обучению электротехнике Valence

Понимание чередования фаз жизненно важно при соединении двух систем вместе, потому что результаты могут быть катастрофическими, если кто-то не понимает, как интерпретировать рисунки чередования фаз.Можно подумать, что такая важная вещь, как чередование фаз, будет иметь согласованные условия во всей отрасли. К сожалению, вы ошиблись.

Давайте начнем с повторения по теории генераторов.

На видео ниже показан генератор с «вращением по часовой стрелке», потому что ротор генератора вращается по часовой стрелке внутри статора. Я думаю, что это ужасное определение, потому что ротор, казалось бы, вращается против часовой стрелки, если вы обойдете его и посмотрите на противоположную сторону генератора.Все зависит от вашей точки зрения. Некоторые люди называют напряжения, создаваемые этим генератором, «по часовой стрелке», потому что если вы начнете с A:

• Напряжение A-фазы сначала достигает пика,
• , за которым следует напряжение фазы B, а затем
• , за которым следует напряжение C-фазы.

Генератор, работающий против часовой стрелки, можно определить как ротор, который вращается против часовой стрелки внутри статора, как показано в следующем видео. Некоторые люди будут называть напряжения, создаваемые этим генератором, «против часовой стрелки», потому что если вы начнете с A:

• Напряжение A-фазы сначала достигает пика,
• , за которым следует напряжение C-фазы, а затем
• , за которым следует напряжение B-фазы.

Оба эти определения – ужасный способ сообщить чередование фаз.

Например, какая последовательность фаз является выходным напряжением генератора в следующем видео?

Генератор вращается по часовой стрелке, но напряжения против часовой стрелки, потому что сначала напряжение фазы А достигает пика, затем идет напряжение фазы С, а затем напряжение фазы В.

Какой правильный термин для этой системы… по часовой стрелке или против часовой стрелки? Оба применимы, не так ли? Вот почему такое определение чередования фаз сбивает с толку.

Нас не волнует, в каком направлении вращается генератор в энергосистеме. Мы хотим знать порядок или последовательность напряжений, создаваемых генератором, и убедиться, что система имеет одинаковую последовательность фаз, прежде чем подключать их. Следовательно, вы должны исключить правую и против часовой стрелки из своей терминологии, если вы хотите эффективно передавать информацию о последовательности фаз с кем-то еще.

Как определить поворот фазы по чертежам осциллограмм

Правильная терминология должна ссылаться на обозначения напряжения и всегда начинаться с одного и того же обозначения.

Система A-B-C-A-B-C на следующем изображении является системой A-B-C, если я выберу A в качестве ссылки.

На изображении ниже показана система C-A-B-C-A-B, которая также является системой A-B-C, если я использую A в качестве ссылки. Ее также можно было бы назвать системой C-A-B или системой B-C-A, в зависимости от ссылки.

На изображении ниже показана система A-C-B, система C-B-A или система B-A-C, в зависимости от ссылки.

Как лучше всего сообщить последовательность фаз?

Есть два правила, которые вы должны использовать при передаче информации о последовательности или чередовании фаз:

1. Всегда используйте обозначения напряжения.
2. Всегда начинайте с одного и того же обозначения.

Если вы всегда следуете этим двум правилам, ошибок связи быть не должно.

Если вам нужна дополнительная информация о том, что мы обсуждали до сих пор, ознакомьтесь с нашим онлайн-курсом 1-1: Трехфазная электрическая система (4 CTD NETA).

Определение чередования фаз с помощью фазорных диаграмм

По-прежнему существует проблема, с которой я сталкиваюсь в большинстве моих классов… вращение вектора НЕ отображается на рисунках сигналов; они изображены на векторных диаграммах. Многие из моих учеников не могут определить правильное вращение с помощью типичных обозначений фазового вращения на чертеже, например:

Давайте проверим ваши знания.Какое чередование фаз показано на следующем рисунке?

Чередование фаз – A-B-C.

Вы не можете определить чередование фаз с помощью векторной диаграммы, если не знаете одно универсальное правило в мире тестирования реле. ВСЕ ФАЗОРЫ ВРАЩАЮТСЯ ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

На видео ниже показано, как взаимосвязаны формы сигналов и векторы.

Обратите внимание, что векторы вращаются против часовой стрелки и что соответствующие формы сигналов соответствуют вращению A-B-C из рисунков сигналов ранее?

Всегда должна быть стрелка, указывающая направление вращения векторов, и всегда должна быть направлена ​​против часовой стрелки.

Какое вращение показано на векторной диаграмме ниже?

Это все еще ротация A-B-C.Вы всегда можете определить вращение, представив вращение векторов, как показано на видео ниже.

Если вы хотите быть уверенным, что правильно понимаете поворот фаз, поместите палец в любое место на векторной диаграмме и представьте, что векторы вращаются против часовой стрелки. Начните обращать внимание, когда эталонный вектор пересекает ваш палец. Какой фазор пересечет ваш палец следующим? Какой вектор последний пересечет ваш палец? Это поможет вам определить чередование фаз, как показано в следующем видео:

Давай попробуем еще один тест!

Какое чередование фаз показано на следующем рисунке?

Это снова A-B-C, как показано в следующем видео:

Теперь, когда вы знаете, что искать и как определить чередование фаз,

Можно ли определить последовательность фаз с помощью фазорных диаграмм?

Что такое чередование фаз при использовании 1 в качестве ссылки на рисунке ниже?

Чередование фаз 1-3-2, как показано в следующем видео:

У вас должна быть возможность надежно определять чередование фаз в системе и эффективно передавать эту информацию кому-то еще.Если вы не можете этого сделать, результаты могут быть катастрофическими, поэтому это жизненно важный навык, который должны знать все тестеры реле.

Вы можете получить больше информации о векторных диаграммах в нашем онлайн-курсе 1-2: Фазорные чертежи для тестеров реле (4 CTD NETA).

Дополнительную информацию о том, как чередование фаз применяется к тестированию реле, можно найти в будущих публикациях или на нашем онлайн-семинаре «Как тестировать реле защиты» (16 CTD NETA).

Здесь вы можете получить больше информации обо всех наших курсах.

Надеюсь, этот пост был вам полезен. Если вы это сделали, нажмите одну из кнопок ниже или оставьте комментарий. Я читаю каждый ваш комментарий.
