Содержание

Умная розетка – Оптимизатор нагрузки на электросеть OEL-820 – Энергосбережение – Каталог

Умная розетка – Оптимизатор нагрузки на электросеть OEL-820

OEL-820 снижает нагрузку на сеть, предотвращает перегрузку и отключение автомата при эксплуатации пары электроприборов, суммарная мощность которых превышает мощность электросети.

Ежедневно мы сталкиваемся с нехваткой электрической мощности, выделенной на загородный дом, дачу, офис или квартиру. С маломощной проводкой, проложенной 30 лет назад. Поэтому, многим знакома ситуация, когда при включении нескольких энергоемких электроприборов в доме выбивает «автомат». Невозможно нормально пользоваться стиральной машиной, чайником, водонагревателем, конвектором и другой бытовой техникой.
До недавнего времени простого решения этой проблемы не существовало…
Мучения закончились! Оптимизатор нагрузки на электросеть OEL-820 эффективно решает эту проблему!

Переключите видео в режим HD

youtube.com/v/NmfOiAwRoq4?version=3″ /> class=”gadget”>

Принцип работы OEL-820: перераспределение мощности в паре энергоемких электроприборов в зависимости от их приоритета — отключение неприоритетного на время работы приоритетного. Включение неприоритетного во время паузы в рабочем цикле приоритетного.
При этом включенным может быть один и только один электроприбор.
Приоритетные электроприборы – это временно включаемые или управляемые автоматикой электроприборы (чайник, микроволновка, стиральная и посудомоечная машины, утюг, пылесос, фен, мойка высокого давления, насосная станция, электроинструмент, техника для приготовления пищи и др.).


Неприоритетные электроприборы – это постоянно включенные энерго- и теплоемкие нагревательные приборы, работа которых определяется системными циклами или автоматикой (конвекторы электроотопления, накопительный водонагреватель, теплый пол, антиобледелительные системы и т.п.), которые можно безболезненно отключать на некоторое время.


OEL-820 состоит из двух блоков: A (с измерением энергопотребления) — для подключения приоритетного электроприбора, и B (с коммутатором) — для подключения неприоритетного электроприбора.
Блоки включаются в розетки (в одном или в разных помещениях), а в них включаются электроприборы. Взаимодействие между блоками — автоматическое, дистанционное — по радиоканалу. При этом, питание приоритетного электроприбора никогда не прерывается, что обеспечивает корректную работу его внутреннего пуско-регулирующего устройства (термостат, таймер, блок управления и т.д.). Коммутируется лишь неприоритетный электроприбор.

OEL-820 — простой способ подключения энергоемких электроприборов при недостаточном лимите разрешенной мощности — без увеличения подведенной мощности, без установки щитовых реле приоритета, без прокладки дополнительных проводов

Примеры использования оптимизатора нагрузки OEL-820:

class=”gadget”>

Реле приоритета 9-39А Hager (Германия)

На сайте ecshop (Электроконтроль) Вы можете ознакомиться и купить hеле приоритета, 1фазное, прямоточное, до 39А 230В АС, 27кВт, вторичная цепь 1н. з. контакт, Iср=3,1..5,7А, ширина 1М.

Описание:

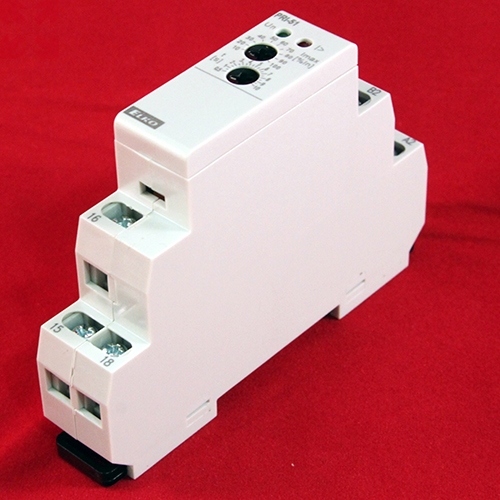

Реле приоритета

Приоритетным реле называется прибор, который контролирует показатели тока в сети и, в случае превышения нагрузки, отключает наименее важных потребителей для нормализации состояния сети. То есть подача электроэнергии осуществляет только на самые приоритетные устройства (обычно это – холодильник, кондиционер, обогреватель, печь, нагревательный бак и пр.). Так обеспечивается своевременное снижение нагрузки для сохранения всех потребителей в рабочем состоянии.



Как работает и для чего необходимо реле приоритета?

В прибор встроен сверхчувствительный датчик, который улавливает изменения показателей тока. В компараторе эти данные сравниваются с заложенными в базу. Показатель (порог) опорного напряжения заранее программируется на приборе. Современные устройства управления нагрузкой также способны самостоятельно возобновлять работу отключённых приборов через установленное заранее время. Происходит это только в том случае, если параметры тока вернулись к допустимым значениям.



Первое, для чего используется приоритетное импульсное реле – это предотвращение общего отключения потребителей, поскольку для большого количества современной электроники такие явления нежелательны. Второе – предотвращение повреждения как проводки, так и приборов, подключенных к ней. Третье – возможность осуществлять подачу электричества на заранее указанные приоритетные приборы.



Для правильной работы реле необходимо подсоединять его на заранее выбранные розетки, в которые будут включены наименее приоритетные устройства.



Особенности реле приоритета 9-39А ED183 Hager

Изделие немецкого бренда Hager (Хагер) – это одномодульное триггерное реле, которое работает по следующему принципу: питание поступает к катушке, благодаря чему смыкаются контакты, которые остаются в таком положении до следующей «порции» питания, после чего размыкаются. Эта особенность делает данный прибор идеальным для организации уличного освещения или для интеграции с проходными выключателями любого количества.



Соединение проводников через систему QuickConnect происходит быстро и просто. Для этого рекомендуется использовать винтовые клеммы и крестообразную отвёртку. Рабочая температура прибора -20…+40°С. Порог сброса нагрузки варьируется в пределах 3,1-5,7 А. Монтируется на DIN-рейку.

Технические характеристики:

Номинальный ток 9-39 A

Частота 50 Hz

Монтаж на DIN-рейку

Сечение присоединяемых проводов от 6 до 10 мм

Контакт 1НЗ

Материал пластик

Количество модулей 1

Цвет белый

Производитель Hager



Реле приоритета реле тока контроля максимального тока нагрузки 3-х фазное 40-100A электронное

Ссылка на описание и схему подключения реле тока

Реле контроля максимального тока, реле ограничения максимального тока, реле приоритета – все эти названия обозначают устройство, основное назначение которого следить чтобы не был превышен установленный порог тока проходящий по участку сети TRM-100, TENSE.

С такой задачей может справиться и обычный предохранитель или  автоматический выключатель. Однако в таком случае нет возможности автоматически вернуться в “рабочее” положение, а также задать временные параметры работы системы. Кроме этого и предохранители и автоматы есть механические приборы и соответственно имеют существенные ограничения по точности срабатывания и настройкам токовых характеристик. Также немаловажным фактором будут небольшие габариты реле тока по сравнению с автоматами.

Электронное реле тока серии TRM-100 предназначено для автоматического отключения потребителей при превышении максимально допустимых токов потребления, с программируемым диапазоном срабатывания и заданием времени срабатывания и времени обратного включения. Кроме этого в них реализованы 3 программы возврата в “рабочий” режим – РУЧНОЙ, ПОЛУАВТОМАТ, АВТОМАТ

Покупая реле тока компании TENSE,  Вы покупаете готовый к работе прибор – в комплект поставки входят трансформаторы тока !!! Все, что Вам необходимо – выполнить несколько шагов, согласно инструкции.

Модель Размер монтаж диапазон Фазы
FSD-01 44x75x85 DIN+винты 0-20А 1
TRM-10 44x75x85 DIN+винты 1-10A 3
TRM-20 44x75x85 DIN+винты 8-20A 3
TRM-50 44x75x85 DIN+винты 15-50A 3
TRM-100 44x75x85 DIN+винты 40-100A 3
TRM-200 44x75x85 DIN+винты 90-200A 3
TRM-300 44x75x85 DIN+винты 190-300A 3
TRM-400 44x75x85 DIN+винты 290-400A 3

Важно: любое реле контроля нагрузки, аксессуары к нему или любую другую нашу продукцию можно купить как по безналичному расчету, так и за наличные с оформлением всех нужных Вам документов. Обратите пожалуйста внимание на то, что цены указаны розничные – то есть без учета

возможной скидки!!!

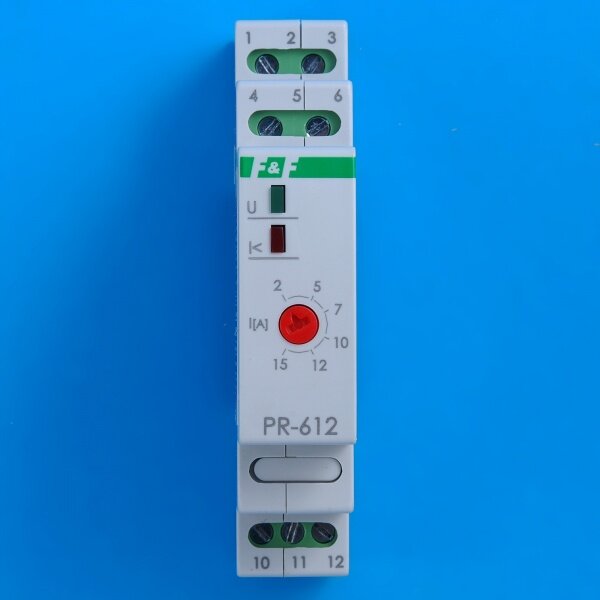

Назначение реле управления нагрузкой

Реле управления нагрузкой (или реле приоритета нагрузок) служит средством автоматического отключения неприоритетных нагрузок в случае, если начинается превышение максимально допустимого общего тока. То есть это устройство лимитирует потребляемую от сети электрическую мощность посредством отсоединения от сети неприоритетных нагрузок, когда это необходимо, и оставляя подключенными лишь приоритетные. Такие реле лежат в основе систем автоматического управления нагрузками.

Обычно, реле приоритета работает следующим образом. На общей линии устанавливается трансформатор тока, а уже после него подключаются нагрузки. Причем сначала включаются приоритетные нагрузки, это те потребители, которые не отключаются ни при каких условиях. Соответственно, они имеют самый высокий приоритет. Далее подключается реле управления нагрузкой, через которое и подключаются группы неприоритетных нагрузок.

То есть группы потребителей, которые будут отключаться в заданной последовательности в соответствии со степенью приоритета каждой из групп, в случае, если максимально допустимый ток будет превышен. Сигнал с датчика тока обрабатывается посредством встроенного в модуль компаратора, происходит сравнение поступающего сигнала с опорным напряжением. Опорное напряжение задается настройками переключателя, и уставка реле определяет, при каком токе сработает компаратор. И, соответственно, в какой момент внутренний контактор отключит группу нагрузок, имеющую самый низкий приоритет. Таким образом, общий потребляемый от сети ток станет меньше. Через некоторое время, например через 5 минут, произойдет попытка вновь подключить к сети неприоритетные нагрузки начиная от наиболее приоритетной из отключенных.

Такие реле бывают трехфазными и однофазными, одноканальными и многоканальными.

Многоканальные реле приоритета имеют несколько низкоприоритетных линий, которые отключаются последовательно, начиная с самого низкого приоритета.

Включение происходит наоборот – от самого высокого приоритета.

Применение таких реле позволяет подключать к сети оборудование, не прибегая к покупке дополнительной электрической мощности. Это в масштабах предприятий иногда бывает весьма уместно и обеспечивает значительную экономию. Или в случае с квартирой. На вводе установлен автомат на 25А, затем стоит счетчик, и после – несколько автоматических выключателей. Водонагреватель, система кондиционирования, стиральная машина, кухонная техника, телевизор, освещение и т.д. Если потребуется включить все одновременно, то может запросто сработать автомат на вводе, тот, что в этажном электрощите. В квартире станет темно, стиральная машина прекратит стирку, и т.д. Сработает тепловая защита, и автомат отключит квартиру от сети. Придется включать автомат, разобравшись предварительно, какой из приборов вызвал перегрузку. Если в данном случае применить реле приоритета, контакторы в котором рассчитаны на ток до 16А, проблемы не возникнет. Можно приоритетными сделать стиральную машину, свет, и некоторые розетки, а пару неприоритетных групп включить через модуль реле. Тогда при перегрузке отключится самый малозначительный прибор, по усмотрению хозяев, и все будет в порядке.

Ограничение максимального тока из соображений экономии, либо из-за малого сечения проводов, или в зависимости от ограничений, накладываемых поставщиком электроэнергии, – в любом случае реле управления нагрузкой предотвратит общее отключение электричества, ограничив ток безболезненно для потребителя.

Возможно также применение реле приоритета в схемах релейной защиты для предотвращения аварий на производстве, связанном с применением большого количества различных электрических машин, трансформаторов и прочего оборудования, где недопустимы короткие замыкания и перегрузки.

5 отличий оптимизатора нагрузки от реле приоритета

В ситуации, когда при включении стиральной машины, водонагревателя, электрочайника или электроконвектора отключается «автомат» может помочь использование реле приоритета (реле неприоритетной нагрузки). Однако, с появлением нового вида реле приоритета — оптимизатора нагрузки на электросеть OEL-820 ситуация намного упростилась. Для подключения нового гаджета не требуется специалист и вмешательство в электросеть! Высокотехнологичный бытовой оптимизатор нагрузки на электросеть OEL-820 просто включается в розетку!

Новый бытовой прибор незаменим при эксплуатации энергоемких электроприборов в электросети с недостаточной разрешенной мощностью. Он получает все большую популярность как среди домовладельцев, так и среди электриков, которые с его помощью могут гораздо проще «разрулить» потребляемую домом электрическую мощность.

Одно из важных отличий реле приоритета от оптимизатора нагрузки OEL-820 заключается в том, что реле приоритета устанавливается в электрощит, что требует соответствующей квалификации специалиста для точной настройки порогового тока отключения неприоритетной нагрузки, требуется большой объем работ, в том числе, ремонтно-строительных. OEL-820 включается в розетку и не требует каких-либо настроек во время эксплуатации.

***

Сравнение OEL-820 с традиционными щитовыми реле приоритета

OEL-820

Традиционные щитовые реле приоритета

Не требуется прокладка проводов. Легко интегрируется в существующую проводку. Экономит время и значительные финансовые средства.

Требуется прокладка отдельных проводов от электрощита к розеткам. Требуются ремонтно-строительные работы.

Не требуется специалист для установки. Включил в розетку — и работает! Настройка не требуется!

Для установки реле в электрощит требуется квалифицированный специалист, грамотный проект и точная настройка.

Электроприборы можно включать в любые розетки, в любом помещении, даже в отдельно-стоящей постройке (бане, гараже).

Розетки жестко привязаны к проводным линиям, а включенные в них электроприборы нельзя переключить в другую розетку или перенести в другое помещение.

Количество OEL-820 в одном доме – не ограничено. Имеется возможность управления группой электроприборов.

Количество линий управления неприоритетными электроприборами – ограничено.


Может использоваться на объектах завершенного строительства, где вмешательство в электропроводку невозможно или нежелательно (отремонтированные, арендованные помещения, памятники архитектуры и др.)


Не может использоваться без вмешательства в проводку, в электрощит.

Подробнее об OEL-820  >>

Источник

Real-El AR-01 Автоматический регулятор нагрузки

✔   Единственное и уникальное устройство. Аналогов не существует.
✔   Качество отвечает всем ГОСТам.
Подтверждено органами сертификации Украины.
✔   Не требует монтажа!
✔   Простота использования! Просто вставьте в розетку и подключите к нему устройства!
✔   Гарантия 24 месяца.

Автоматический регулятор нагрузки сети представляет собой устройство с электронной схемой управления, выполненное в пластмассовом корпусе с сетевой вилкой и двумя розетками. Одна из розеток имеет маркировку «Priority».

Рабочее напряжение 220 В, допустимый ток каждой из розеток 16 А.

Под розетками расположены светодиодные индикаторы, показывающие режим работы прибора. Устройство имеет фиксированные установки и не нуждается в каких-либо настройках.

Автоматический регулятор нагрузки сети подключается к стандартной бытовой розетке 220 В. Устройства-потребители подключаются к его выходным розеткам.

К розетке без маркировки подключается устройство, которое нуждается в постоянном электропитании, но кратковременно может быть отключено. Например, электрический водонагреватель, бойлер, электрический конвектор и т. п.

К розетке «Priority» подключается устройство, работа которого необходима в данный момент времени. Например, стиральная машина, фен, электрочайник, печь СВЧ и т. п.

При обнаружении в розетке «Priority» тока потребления выше 100Вт, происходит автоматическое отключение второстепенной розетки, без маркировки.

После окончания работы подключенного к розетке «Priority» устройства, автоматически возобновляется подача питания в розетку без маркировки. То есть регулятор нагрузки исключает возможность одновременной работы двух мощных потребителей.

Тип автоматический

Номинальное напряжение, В ~230

Макс. ток нагрузки для каждой из розеток, А 16

Макс. мощность для каждой из розеток, кВт 3,6

Порог срабатывания по потребляемой мощности, Вт 100

Задержка включения второстепенной нагрузки, c не менее 2

Время выключения второстепенной нагрузки, с не более 0,3

Материал корпуса пластик

Размеры, мм 94 × 80 × 81 мм

Вес, кг 0,13

Гарантия 2 года

Цвет чёрный

Управления нагрузкой электрических котлов отопления: реле нагрузки, реле приоритета, переключатели нагрузок



Вступление

Электрические котлы отопления энергоёмки и значительно влияют на потребляемую мощность всей квартиры или дома. Чтобы работа котла не нарушила работу других бытовых приборов и не превысила максимальную выделенную мощность дома, существуют специальные приборы управления нагрузкой электрических котлов отопления.

Общий принцип работы управления нагрузкой электрических котлов отопления

Стандартная выделяемая мощность для частного дома, редко превышает 5-5,5 кВт. Этого достаточно для работы стандартных бытовых приборов (чайника, стиральной машины, электроплиты и т.д.), но будет недостаточным, если для отопления использовать электрический котел.

Однако, во-первых, котел отопления работает не круглый год, во-вторых, большинство энергоёмких бытовых приборов работают непродолжительное время. Всё это позволяет предположить, что разумное управление нагрузкой позволит использовать электрокотел отопления без выделения дополнительных мощностей.

Для управления нагрузкой электрических котлов отопления выпускается ряд приборов, которые в автоматическом режиме позволяют организовать работу электрической сети дома (квартиры).

Типы приборов для управления нагрузкой

Приборы для управления нагрузкой, в частности в доме с электрическим котлом отопления, можно разделить на следующие группы:

  • Реле управления нагрузок;
  • Переключатели по приоритету;
  • Реле нагрузки электрических котлов.

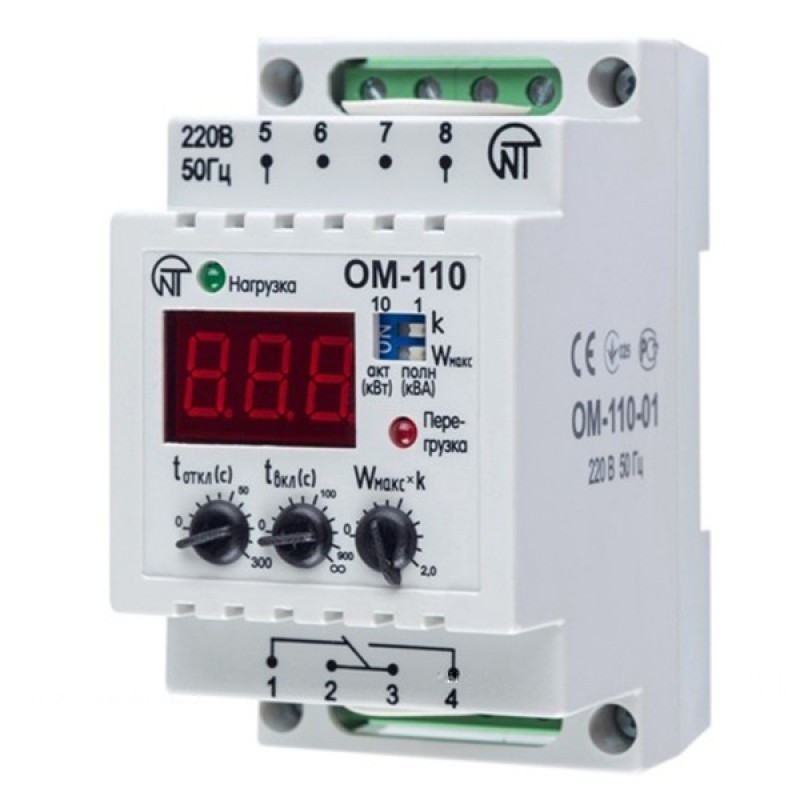

Реле управления нагрузками

Данный тип прибора ставится между вводным автоматом защиты и нагрузкой. В постоянном режиме прибор следит за общей нагрузкой сети, сравнивая её с установленным максимумом. Если нагрузка превышает допустимое значение, прибор самостоятельно отключает менее приоритетные электрические цепи, оставляя работать цепи более приоритетные.

Простой пример. В доме три групповые цепи:

  • Группа 1 силовых розеток в комнатах и свет;
  • Группа 2, розетки силовой нагрузки электрическая плита, чайники, утюг, может быть бойлер кухни, а также розетки подсобных помещений;
  • Группа 3, котел отопления.

Каждая группа электропроводки становится приоритетом в любом выбранном порядке. Далее, каждая группа подключается к клеммам реле управления нагрузками в порядке выбранного приоритета. Если общая мощность подключенных приборов превысит максимально допустимую, то реле отключит менее приоритетную группу и позволит работать более приоритетной.

Примерами реле управления нагрузок:

  • Реле управления нагрузкой ABB LSS1/2,
  • Реле откл. не приоритетных нагрузок Legrand0038,
  • Реле нагрузок CDS Schneider Electric;
  • РПН-1 компании Меандр.

Переключатели по приоритету

Данные приборы НЕ следят за суммарной мощностью сети. Они просто, отключают неприоритетные цепи, когда включаются приоритетные. Например, если котел отопления приоритетная цепь, при его включении отключатся силовые розетки комнат или кухни.

Примеры переключателей по приоритету:

  • Siemens N5TT6 101- 103,
  • ABB E450,
  • Stiebel Eltron LR1-A.

Реле нагрузки электрических котлов

Это специальные устройства выпускаемые производителями котлов отопления для своих котлов. Например, реле HJ 103Т для котлов Therm. Это реле следит за общей мощностью сети дома, и в случае её завышения, Не отключает приоритетные цепи, а регулирует мощность котла отопления, обычно ступенями.

Еще раз повторюсь, эти реле работают только со «своими» котлами отопления, на которых есть клеммы для их подключения.

Общий принцип подключения приборов управления нагрузкой

Реле, следящие за общей нагрузкой сети, подключатся после вводного автомата защиты и нагрузками.

Переключатели по приоритету включаются между основной и неосновной нагрузками.

Реле HJ 103Т котлов Therm монтируется на ДИН-рейку. По ширине это 6 модулей. Ставится реле после входного автомата защиты. Для подключения есть клеммы L1, L2 и L3. На котле есть контакты 5, 6, 7.

Контакты котла 3 и 4 подключаются к пусковому реле, отключающему еще одну нагрузку, работающую с котлом, например, бойлер. Контакты 1, 2 это фаза и ноль, идущие от вводного автомата.

©Obotoplenii. ru
