Реле времени программируемое для уличного освещения: Таймер для управления наружным освещением ТО-2 в Перми

Таймер для управления наружным освещением ТО-2 в Перми

Таймер освещения ТО-2 предназначен для управления осветительными приборами и в своей конструкции имеет два программируемых канала. Позволяет управлять уличным освещением в зависимости от времени восхода и захода Солнца, а также независимо по заданному расписанию.

Таймеры освещения ТО-2 успешно применяются для управления: электрическими сетями наружного освещения улиц, парков, площадей; внутреннего освещения зданий, цехов, в том числе «дежурного» освещения; освещения рекламных щитов, витрин, архитектурных сооружений; освещения охраняемых территорий, коттеджных участков и других объектов. Таймеры также используют для включения и выключения любых других электрических устройств по заданному расписанию. Таймеры освещения ТО-2 сертифицированы РСТ. Просты в установке и эксплуатации. Гарантия 2 года, полный срок службы – не менее 10 лет.

Технические характеристики уличного таймера освещения ТО-2

Переменное напряжение питания (50Гц), В		от 180 до 240
Потребляемая мощность, не более, Вт		5
Максимальный ток, коммутируемый контактами реле при ~220v 50Гц, А		5
Точность установки часов, сек		1
Точность установки срабатывания, мин		1
Температура окружающей среды,°С		от -40 до +50
Относительная влажность воздуха (при t = 35°С), %		от 30 до 80
Атмосферное давление, кПа		от 86 до 107
Степень защиты корпуса настенного исполнения (Н1)		IP54
Габаритные размеры корпуса Н1, мм		138×105×59
Максимальный ток, коммутируемый контактами реле при ~220v 50Гц, А		5
Средний срок службы, лет, не менее		10
Масса прибора, не более, кг		0,5

Применение уличного таймера освещения ТО-2

ГРАФИК ОСВЕЩЕНИЯ	СХЕМА РАБОТЫ	ПРИМЕНЕНИЕ
РЕЛЕ1 включение – на закате Солнца (17:31), отключение – на восходе Солнца (08:22)		ОСВЕЩЕНИЕ ОХРЯНЯЕМОЙ ТЕРРИТОРИИ, СКЛАДЫ, СТОЯНКИ
РЕЛЕ2 Режим “отключения” первое включение – на закате Солнца (17:31), первое отключение – в заданное время (01:00), второе включение – в заданное время (05:00), второе отключение – на восходе Солнца (08:22)		ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим “отключения” включение – в заданное время (19:00), отключение – на восходе Солнца (08:22)		ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим “отключения” включение – на закате Солнца (17:31), отключение – в заданное время (07:00)		ЖКХ, УЛИЧНОЕ ОСВЕЩЕНИЕ, РЕКЛАМНЫЕ ВЫВЕСКИ, ПРИУСАДЕБНЫЙ УЧАСТОК
РЕЛЕ2 Режим “подключения” включение – в заданное время (18:00), отключение – в заданное время (22:00)		ОСВЕЩЕНИЕ ТЕРРИТОРИИ ГАРАЖНОГО КОМПЛЕКСА

Настройка реле времени для уличного освещения slavan53.

ru

Настройка и подключение таймера управления освещением.

Таймер или реле времени является коммутирующим устройством для электрических цепей, которое позволяет включать и выключать светильники и другие электрические потребители через заданные пользователем определенные интервалы времени или по каждодневному, недельному и даже годовому расписанию.

Они подразделяются на 2 больших класса: для промышленного и бытового применения, о которых Мы подробно поговорим.

Нередко в одном устройстве могут дополнительно сочетаться еще и функции датчика движения и фотореле. Что гораздо дороже выходит, но за то Вы сможете, как захотите настроить автоматическое управление освещением!

Функции и характеристики таймеров управления освещением.

• Главное, на что стоит обращать внимание при покупке- это на максимально допустимую коммутируемую нагрузку. Которую легко высчитать просто сложив мощности, которые планируете подключать к таймеру. Для перевода в Амперы, разделите Ватты на рабочее напряжение 220 Вольт.
• Очень важно при покупке обращать внимание на тип крепления, которое может быть под Din рейку электрощита, а так же таймер может быть рассчитан для встроенной установки внутрь стены или накладной.
• Третье- это диапазон рабочих температур, что важно при установки в неотапливаемых местах.
• По типу управления они делятся на: механические (рисунок 1) и более точные и функциональные электронные (рисунок 2 и 3).
• Есть модели выключателей со встроенным таймером для подъездов (рисунок 4), которые после нажатия включаются и выключается через заданное количество секунд.
• Таймеры выпускается для управления одним каналом или двумя, а также многоканальные
  (рисунок 3). Двухканальный позволяет отдельно настроить и управлять основным и вспомогательным освещением.
• При покупке обращайте внимание на то, что таймер может быть только с недельной или годовой программой. В более дорогих моделях почти всегда есть всевозможные программы, в том числе с учетом выходных.
• Обратите внимание на астрономический таймер, который позволяет после задания координат местоположения, автоматически корректировать время заката и рассвета с учетом изменения в течение года продолжительности дня.

Есть и другие малозначимые характеристики. Такие например, как точность хода времени, минимальная установка времени (обычно до минуты) и т. п.

Как настроить таймер?

Механический просто настраивается переключением положения согласно надписям. А вот электронный настраивается через меню как, например мобильный телефон. Все интуитивно понятно и легко настраивается, если меню и инструкция на русском языке. На что обращайте внимание при покупке.

Схема подключения таймера.

Сегодня продается огромное количество разнотипных таймеров у которых будут свои особенности подключения. Я рассмотрю схему подключения популярной модели двухканального таймера российского производителя IEK.

Сверху на контакты под номером 1 и 2 подается напряжение 220 Вольт от домашней электросети. Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов. При этом разрывается только Фазный проводник, а ноль идет напрямую сразу на электролампы. На средний контакт 4, подключается фаза от электрощита, которая будет отдельно коммутироваться с боковыми подключениями 5 и 3. Если Вам необходима коммутация лишь одной цепи, тогда контакт № 5 останется свободным.

Рекомендую по теме посмотреть наше видео, содержащее наглядную инструкцию по выбору, подключению и настройке меню электронного таймера!

Порекомендуйте какого производителя лучше взять таймер для управления освещением. Интересует оптимальное соотношение качества и цены.

Сегодня много разных производителей продаются таймеры для освещения, но не берите Китай, лучше взять российского производителя IEK. Не дорого да и не плохое качество!

Как правило, во всех моделях электропитание подается сверху, а коммутация (управление включением и выключением) производится с использованием нижних контактов. Как собрать и подключить своими руками электрический щиток?

существует ли таймер выключения на 63А 380В трехфазный для выключения обогревателя помещения?

Кирилл, здравствуйте. Вряд ли такое существует. Таймеры как правило рассчитаны на нагрузку не больше 16 ампер. Да и смысла в мощных таймерах нет. Для этого используется контактор. Через таймер вы включаете катушку контактора, а самим контактором управляете обогревом.

Добрый день! подскажите какое реле выбрать для освещения фито стены? Раньше освещение было постоянное теперь хотим делать это только во время работы офиса. Щиты уже давно смотрированны нужно включить его непосредственно в цепь перед лампами?

Валерий, не совсем понял задачу. А в чем проблема, если освещение надо запитать от линии ламп, или вам надо сделать так, чтобы при включении освещения офиса, автоматически включалась по независимой линии фитостена?

Может не так выразился, есть группа освещения сидящая на одном автомате( в том числе и осв. фитостены). Есть задача, чтобы освещение фитостены, работало в определенные часы (7-21).Для этого хотим поставить orbis t mini или ilumate 248. Вот мне и интересно можно ими заменить выключатель от фито стены или его в линию где-то надо врезать между лампами и выключателем. Так как место в щите уже нет для реле и пускателя, а новый вешать не рентабельно(

Валерий, для таких реле времени требуется фаза и ноль, а в выключателе только рвется фаза, следовательно, либо ставить отдельно (запитать от розетки, протянуть отдельную линию и т.д и т.п.), либо не заморачиваться уже. Есть еще вариант, взять электронное реле времени (можно настроить по каждому дню в неделе, а в каждом дне по нескольку таймеров), подать на него фазу и ноль со световой линии, а с реле отправить на фитостену. Тут вся заморочка в том, что в электронных реле стоят аккумуляторы, которые не дают сброситься таймеру в течение нескольких десятков часов (самая распространенная цифра 100 часов). Следовательно, включили вы основной свет, пошла зарядка реле времени плюс, если реле находится во включенном состоянии работает фитостена, выключение либо таймером либо от основного света.

Нередко в одном устройстве могут дополнительно сочетаться еще и функции датчика движения и фотореле . Что гораздо дороже выходит, но за то Вы сможете, как захотите настроить автоматическое управление освещением!

День добрый! Вопрос такого плана. Дом обогревается электрокотлом на 12кВт. В доме сейчас ни кто не живет. Хочу поставить реле для того что бы котел включался в ночное время, ночной тариф дешевле. Что лучше установить, однофазное реле и пускатель или трехфазное реле. Если не сложно схемку от руки. Я сам не электрик но понятие есть.

Анатолий, здравствуйте. Схему рисовать не буду, она есть в интернете

Лучше использовать такую схему. Если у вас в доме 380 вольт, то лучше использовать пускатель на три фазы (если говорит об этой картинке, то напряжение, три фазы вы подаете на контакты 1,3 и 5, то есть сверху, а на с контактов 2,4 и 6 снимаете и тянете на электрокотел. Таймер лучше брать не механический, а электронный, можно в виде розетки (это дешевле) можно в виде модуля на дин-рейку (это в несколько раз дороже, как правило). Контактор (пускатель, как удобнее так и называйте) надо брать с рабочим током на 20 ампер и больше. Тепловое реле устанавливать не обязательно, оно ставится как правило на двигатели, а вот автомат на котел лучше поставить номиналом 20 ампер (это номинал примерно на 13-13,5 кВт).

есть рабочая схема подключения тенов через магнитный пускатель блоком из 2 кнопок. есть таймер IEK (точно такой же как у вас на картинке). как подключить таймер для включения и отключения тенов по времени, но что бы кнопкой тоже можно было включать и выключать? заранее благодарю.

Алексей, здравствуйте. Питание вам надо подать на контакты 1 и 2, это будет питание самого таймера. Дальше, как по схеме вам вместо лампочек надо включить два ваших ТЭНа, или точнее управляющие катушки пускателей. Одна катушка включается вместо левых двух ламп, а вторая катушка вместо правых трех ламп. Суть таймера такова, что контакт четыре это управляющий (перекидной), а контакты 3 и 5 принимающие (в одном положении, например «вкл» работает, опять же, к примеру, контакт 3, а в другом положении «выкл» — контакт 5). Следовательно, выставив равные промежутки (или нужные вам промежутки) времени, при включении таймера будет работать один ТЭН, при выключении второй. Параллельно таймеру точно таким же образом устанавливаете двухклавишный проходной выключатель. Первую клавишу используете для переключения питания либо на вторую клавишу, либо на таймер, а второй клавишей управляете первым или вторым пускателем уже в обход таймера.

Черная стрелка это приходящее питание, идет на первый проходной выключатель (им вы будете выбирать управление, либо клавишей второго переключателя, либо таймером), вторая клавиша непосредственно управляет ТЭНами, если на нее подается питание, ну а следом идет таймер.

Как подключить и настроить реле времени для уличного освещения

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Принцип работы и устройство датчика день-ночь для включения света

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

• Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
• Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
• Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

• На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
• Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
• Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
• Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

• К черному или коричневому проводу требуется подавать фазу.
• Красный провод необходим для соединения устройства с осветительными приборами.
• К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

• Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
• Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
• Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
• Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.

Реле времени, электронное, недельное, таймер. Настройка и схема подключения.

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т. д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:
для включения и отключения освещения территории двора, парка или улицы;
для включения и отключения ночного освещения лестничных маршей многоквартирных домов;
для включения и отключения в ночное время рекламных вывесок и витрин;
для управления включением электрического отопления дома;
для автоматического полива растений;
для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).
Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.
Все данные отображаются на жидкокристаллическом дисплее.
При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.
Cрок службы реле времени от трех до пяти лет.

Технические характеристики

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.
Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

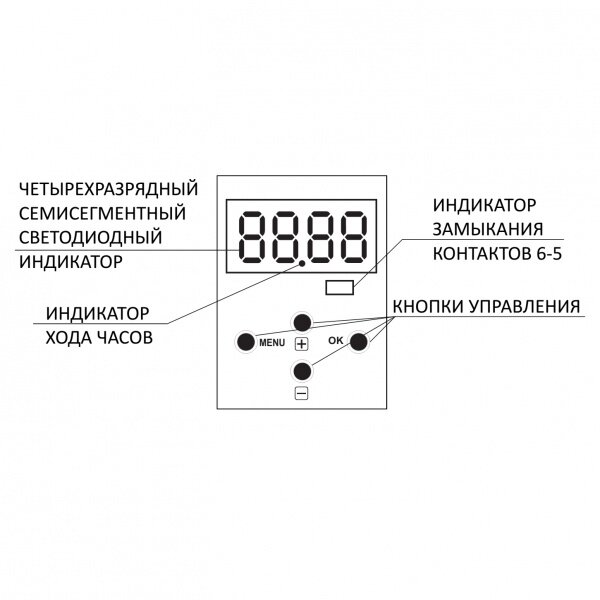

Лицевая панель реле времени

Назначение кнопок управления и индикации реле времени

Жидкокристаллический дисплей

Данные жидкокристаллического дисплея

В верхней части дисплея:
дни недели
MO — понедельник; TU — вторник; WE — среда; TH — четверг; FR — пятница; SA — суббота; SU — воскресенье.
Настройка дня недели осуществляется кнопкой D+
В средней части дисплея:
текущее и программируемое время
Настройка времени осуществляется кнопками

, H+ и M+
В нижней левой части дисплея:
номера циклов включения и отключения
ON — включено; OFF — отключено; цифры от 1 до 16 — номер цикла.
Настройка циклов осуществляется кнопкой
В нижней правой части дисплея:
режим управления
ON — включено постоянно; AUTO — автоматический режим; OFF — отключено постоянно.
Настройка режима управления осуществляется кнопкой MANUAL

Настройка реле времени

Рекомендуется начать с кнопки RESET (нажимайте аккуратно, тонкой отверткой, усилия не потребуется). После нажатия происходит гашение дисплея с последующим отображением всех элементов, сбрасываются все настройки и текущее время.

Настройка реле времени начинается с установки дня недели и текущего времени. Нажимаем (пальцами рук) и удерживаем кнопку

(далее по тексту часы) и нажимаем кнопку D+ выбираем текущий день недели, продолжаем удерживать в нажатом положении кнопку часы, при помощи кнопок H+ и M+ устанавливаем текущее время.

После настройки текущего времени и дня недели, приступаем к программированию реле времени.

Программирование реле времени

Включение программирования осуществляется кнопкой

(далее по тексту программирование).

1) Нажимаем кнопку программирование включается первый цикл включения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время включения.
2) Нажимаем кнопку программирование включается первый цикл отключения, далее при помощи кнопок D+, H+ и M+ выбираем день недели и время отключения.
При необходимости можно добавить еще несколько циклов включения и отключения, выполнив настройку второго, третьего и т.д. циклов.

Схема подключения реле времени

Примерная схема подключения реле времени и нагрузки

Скачать инструкцию (паспорт) реле времени

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

реле времени, реле времени купить, таймер электронный, ТЭ 15, схема реле времени, реле времени 220 Вольт, реле времени программируемое, таймер полива самотечный, таймер выключения, реле, электронный таймер программируемый, с энергонезависимой памятью, ток коммутации 16 ампер, полный диапазон времени от 1 минуты до 168 часов, 16 программ, THC 15A, скачать паспорт реле времени на русском языке, скачать инструкцию реле времени на русском языке

Комментарии

пример схемы подключения реле времени
управление включением наружной рекламной вывеской, в вечернее время, с учетом потребленной электроэнергии

пример схемы подключения реле времени, на управлении включением и отключением электрического отопления через магнитный пускатель Siemens
мощность электрического котла Zota-7,5 слишком большая 7,5 кВт, чтобы подключить напрямую через реле времени

для этого реле времени управляет катушкой включения контактора, а силовые контакты магнитного пускателя включают электрический котел

общий вид, расположения щита с реле времени и электрического котла

что внутри реле электронного недельного реле времени
рассмотрим подробнее

силовое реле, рассчитано на ток до 16 Ампер, характеристика AC1 (Коммутация неиндуктивных или малоиндуктивных нагрузок), от производителя OMRON

встроенный аккумулятор: 1,2V; 40 mAh; Ni-MH (никель-марганец)
для поддержания режима программирования, при отключении электроэнергии, со сроком службы от 3 до 5 лет (заменяемый)

качественно изготовленные монтажные платы силового подключения и дисплея реле времени

обновленный жидкокристаллический дисплей, дополнительно отображает секунды
(на старых моделях реле времени, этого нет)

совет начинающим электрикам и домашним мастерам, при подключении электронного недельного реле времени
хоть токонесущие дорожки для подключения нагрузки, усилены пайкой, а переключающие контакты силового реле рассчитаны на ток до 16 Ампер (примерно 3,5 кВт), но не имеет защиты от перегрузки и токов короткого замыкания
поэтому не забывайте устанавливать автомат защиты, на ток не более 16 Ампер, качественного исполнения

Инструкция и паспорт по настройке и программированию реле времени
инструкция по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать
паспорт описания и назначения кнопок управления реле времени
алгоритм программирования и настройки

Наглядная схема подключения реле времени к контактору (магнитному пускателю)

Для чего подключают к реле времени контактор (магнитный пускатель) и автоматический выключатель (автомат)?
Внутри недельного таймера содержится силовое реле с переключающим контактом на 16 Ампер (мощность 3,5 кВт), с характеристикой AC1, рассчитанное на активную нагрузку, не имеющим защиты от коротких замыканий и перегрузки, для защиты этого контакта устанавливают автоматический выключатель с номиналом не более 16 Ампер.

В случае если мощность управляемой нагрузки больше чем 3500 Ватт, к контактам реле времени подключают контактор (магнитный пускатель) необходимой мощности.

Астрономический таймер — умное реле включения освещения

АСТРОТАЙМЕР v.6.9

Для того чтобы облегчить труд человека и для экономии электроэнергии, опять же из-за забывчивости человека, в практике применяются всевозможные автоматы. В частности автоматические выключатели наружного освещения. В основе их работы для удешевления схемы применяют фотооптику и компараторы. Недостатки очевидны: фотоприемник нужно установить в определенное место, защитив от природных осадков, пыли и постороннего света. Из-за чего приходится устройство размещать в неблагоприятных условиях (вне помещений) и тщательно герметизировать и утеплять, изобретать защиту от постороннего света, влаги и защиту фотоприемника. В зимнее время фотодатчик будет обмерзать и забиваться снегом.

Данное устройство лишено этих недостатков. Его можно расположить непосредственно в электрощите рядом с контактором (магнитным пускателем, выключателем). Питание осуществляется от этой же сети.

В основу работы устройства положен математический расчет астрономических явлений, таких как восход и заход солнца. В книге Я. Меёуса «Астрономические формулы для калькуляторов» (М., «Мир» 1988 г.) были опубликованы очень точные формулы для астрономических расчетов. В 1989 году О.Монтенбрук и Т.Пфлегер в книге «Астрономия с персональным компьютером» выложили основы применения математических формул для машинных языков высокого уровня Pascal и C.

Что есть современный компьютер – это микро ЭВМ. Почему бы эти изыскания не применить к AVR микроконтроллерам. Выбор пал на Atmega8 из-за относительной дешевизны. Индикатор семисегментый светодиодный на четыре знакоместа. Часы реального времени (DS1307) с батареей (CR2032), а также использование eeprom позволяет запоминать настройки в случае пропадания сетевого питания. Схема довольно простая и под силу радиолюбителю средней квалификации. Печатная плата изготовлена методом ЛУТ, поэтому дорожки выполнены утолщенными, со стороны деталей проложены перемычки из одножильного луженого провода диаметром 0,5 мм. Микросхемы в DIP корпусе. Математика в программе расчета восхода и захода солнца довольно сложная, но даже микроконтроллер с тактовой частотой в один мегагерц справляется быстро, то есть при программировании нового МК, фьюзы установлены по умолчанию.

Особенности программы.
1. Основные данные сохраняются в EEPROM и восстанавливаются при перезагрузке микроконтроллера.
2. Применена динамическая индикация, ток ограничем пятью миллиамперами, при применении индикатора SR410281K повышенной яркости, индикация яркая, легко различаемая даже на свету. Все восемь одновременно зажженых сегмента индикатора не дадут ток более 40 миллиампер (предельный ток выхода микроконтроллера). Микроконтроллер абсолютно холодный.

3. Применен watchdog, при зависании микроконтроллера произойдет перезагрузка.

4. В стабилизаторе +5 вольт стоит мощная микросхема 7805 в корпусе ТО220, что расширяет диапазон питающих напряжений с 9 до 35 вольт.

5. При использовании IRF840 с радиатором и диодного моста на 8 ампер, можно управлять нагрузкой до 1.6 киловатта.

6. Моменты включения и выключения вычисляются по гражданским сумеркам, что дает большее удобство. Расчет по закату и восходу менее рациональный, так как после захода солнца еще некоторое время довольно светло и за несколько минут до восхода тоже уже светло. Это дает экономию электричества допустим в марте у нас на севере два часа в сутки.

7. Дополнительную экономию можно включить в меню таймера, допустим с часа ночи и до 5 утра свет не нужен. Удобно для светящейся рекламы.

8. Применена RTC микросхема с аварийным батарейным питанием, что дает сохранность времени и даты. Также от этой микросхемы синхронизирована мигающая секундная точка на индикаторе. Сразу видно, что обе микросхемы работают.

9. В меню выставляются координаты и временная зона, поэтому устройство применимо для любого региона. Также предусмотрен перевод на зимнее и летнее время, по умолчанию выключен.

10. Погрешность вычисления времени начала гражданских сумерек не более 1 минута, обычно не более 10 сек.

11. Управление производится тремя кнопка «Ввод», «+» и «-».

Вырезаем заготовку из фольгированного стеклотекстолита размером 54х69 мм. Зачищаем мелкой наждачкой и обезжириваем тампоном, смоченным ацетоном. В качестве тампона я использую высохшие салфетки для экранов ТФТ/ЖК/ЛЦД. На лазерном принтере печатаем рисунок платы (не зеркалить). В настройках принтера выключаем экономию тонера, рисунок темнее, контрастность полная. Стопроцентную гарантию дает применение мелованной глянцевой бумаги из журналов.

После того, как мы распаяли плату, тщательно ее промываем кисточкой, смоченной сначала в бензине и затем смоченной в ацетоне. Просушиваем. Программируем микроконтроллер двумя прошивками. Flash файлом с расширением *.hex или *.rom, EEPROM *.eep.
Проверяем на наличие ошибок и коротышей. Подключаем питание, сначала на несколько секунд появляется заставка с версией прошивки, за это время заряжается конденсатор управления затвором мосфет и запускается программа, вычисляющая время моментов гражданских сумерек, далее она будет запускаться один раз в сутки в 00:00 часов и подпрограмма, решающая включить или выключить свет. Эта подпрограмма запускается каждую минуту. Нажав кнопку «Ввод», левая когда индикатор внизу, выставляем Lt широту, Ln долготу, 2n зону, 2018 год, Г⅂ месяц, dn день, hr часы, nn минуты, tu время выключения и tn время включения в ночное время для экономии энергии, чтобы отключить эту опцию, нужно выставить одинаковое время. Допустим 00 и 00. Следующее нажатие переведет в рабочий режим с отображением времени с мигающей секундной точкой. Устройство готово к работе. Номиналы деталей допускают отклонения в разумных пределах +-20%.

Начало светлого времени

Начало темного времени

Данные рассчитаны для широты 69, долготы 33, временная зона 3. Для проверки расчетов данные брались с сайта .

Это относится к тем, кому трудно изготовить плату самостоятельно. Заходим на сайт , расплачиваться можно несколькими способами, в том числе и картой банка.

Щелкаем по кнопочке «Add your gerber file», выбираем ваши гербер файлы, при изготовлении астротаймера выбираем Proteus_LED_smd(GR) — CADCAM.ZIP прямо в сжатом виде. Через несколько секунд видим рисунок платы. По умолчанию 10 плат стоят 2 доллара.

Выбираем «SAVE TO CART» и переходим к оформлению заказа. Дополнительная плата за тоставку появится в итоговой сумме. Проверить и просмотреть вид платы можно нажав «Gerber Viewer», там будет два вида Top и Bottom.

Мои файлы , исходники в CodeVisionAVR, проекты в Proteus, гербер файлы, PDF файлы, рисунки прилагаются. Архив zip .

bottomgr.pdf [569.08 Kb] (скачиваний: 87)
Посмотреть онлайн файл: bottomgr.pdf

bottom_smd.pdf [559.94 Kb] (скачиваний: 94)
Посмотреть онлайн файл: bottom_smd.pdf

topgr.pdf [113.25 Kb] (скачиваний: 111)
Посмотреть онлайн файл: topgr.pdf

top_smd.pdf [104.85 Kb] (скачиваний: 103)
Посмотреть онлайн файл: top_smd.pdf

astrotaymer2.doc [1000.5 Kb] (скачиваний: 129)
Посмотреть онлайн файл: astrotaymer2.doc

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Настройка реле времени для уличного освещения

При проектировании наружного освещения проектировщикуследует подумать и об экономии электроэнергии. Стандартная схема управления наружным освещением включает вечером и отключает утром освещение. Сегодня расскажу про специальное реле для управления наружным освещением.

Относительно недавно на блоге я уже рассказывал про схему управления наружным освещением и данную статью можно считать продолжением той темы.

Есть два способа получения экономии электроэнергии при работе наружного освещения или световой рекламы:

1. Применение ламп с высокой световой отдачей, светильников с высоким КПД.
2. В результате организационных мероприятий.

Пока светодиодные светильники достаточно дорогие и окупают себя в лучшем случае через год. Поэтому, из первого варианта, на сегодняшний день уже ничего не выжать и экономию увидим нескоро.

Во многих случаях можно добиться значительной экономии электроэнергии, а следовательно и денег уже в первый месяц эксплуатации. Для этого нужно ораганизовать правильное управление освещением.

Алгоритм работы следующий:

• солнце зашло -> включаем освещение;
• все спят -> выключаем освещение;
• все просыпаются -> включаем освещение;
• солнце восходит -> выключаем освещение.

Именно по такому режиму способно работать реле времени астрономическое типа PCZ-525, PCZ-526, PCZ-527.

Диаграмма работы реле PCZ-25, PCZ-26, PCZ-27

Реле времени астрономическое предназначено для автоматического управления освещением в моменты захода и восхода солнца с ежедневной автоматической корректировкой в течение года.

При программировании реле необходимо ввести географические координаты местности и часовой пояс, время ночного перерыва (отключение наружного освещения ночью для экономии электроэнергии).

Дополнительно возможна установка годовой программы работы освещения (для PCZ-526, PCZ-527) .

Например, если необходимо не отключать освещение ночью (оставить включенным позже или включить раньше) в праздничные дни ночью 1–3 мая, 9 мая, с 28 декабря по 3 января. Это возможно сделать введя дату (месяц, число), время (часы и минуты) и действие (включить или отключить).

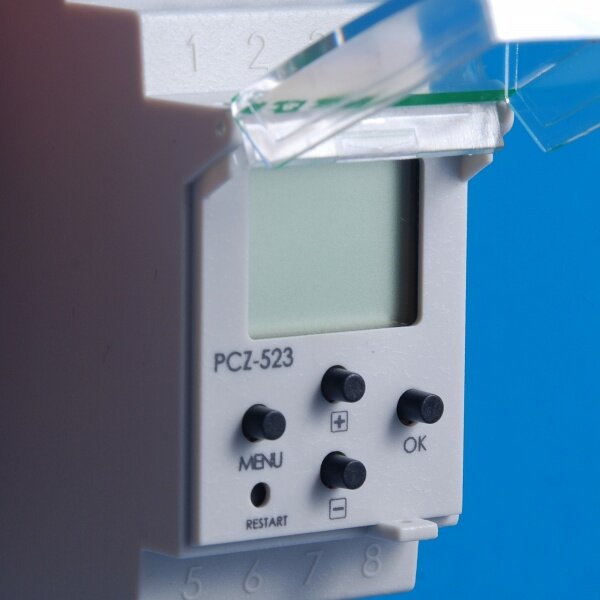

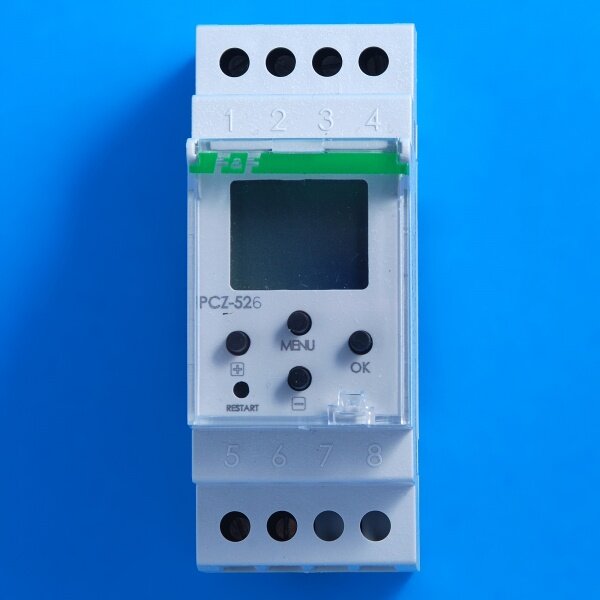

Внешний вид и схема подключения реле астрономического:

Внешний вид и схема подключения реле астрономического

Контакты рассчитаны на ток 16А. При большем токе для коммутации силовой цепи следует использовать контактор.

Как видим, вместо двух устройств (таймера и фотореле) можно использовать одно реле астрономическое, которое выполнит наши задачи и расширит возможности.

Советую почитать:

Действительно, астрономическое реле времени — хорошая альтернатива для замены таймера и фотореле, тем более с таким набором функций. Неплохо было бы указать в статье примерную стоимость каждого устройства, чтобы читатель мог оценить экономический эффект.

По цене почти одно и тоже.

Реле астраномическое — около 90$

Таймер — около 60$, фотореле — около 20$.

А если учесть монтажные работы, то астрономическое реле может оказаться еще и дешевле))

Привет! Что за привычка у наших (белорусских) проектировщиков указывать буквенно-циферное обозначение устройств без указания производителя?! Как будто у всех одно и то же обозначение.

Не имеем права указывать производителя. Мы должны указать все необходимые характеристики для заказа, а заказчик выберет производителя в результате проведения тендера.

Так зачем тогда указывать конкретное буквенно-циферное обозначение, которое есть только у одного производителя?

Это же прямое указание на него.

Чтобы проще было подобрать аналог, этим как бы защищаем себя, если вдруг забыли указать какую-либо характеристику. Небольшая хитрость проектировщика. вроде производителя и не указали))

Это есть ни что иное, как прямое указание на конкретного производителя! Указанное обозначение есть только у него. С автоматическими выключателями, которые ВН-* от различных китайских «подвалов», такое прокатит, с нормальными брендами — нет.

Немного не к теме, но смущает довольно маленький срок окупаемости светодиодных светильников, указанный в статье — примерно 1 год.

Всё хорошо, но эти реле надо настраивать минимум 2 раза в год, летом солнце позже заходит, а зимой соответственно раньше, по мне так фотореле как-то юзабельнее для обычных людей. поставил и забыл, единственный минус, что будет гореть всю ночь

Можно добавить таймер.

Можно конечно, но тогда ещё надо будет мелкий щиток гдк-нибудь ставить, чтобы таймер воткнуть, или есть таймеры не на дин рейку?

А где-то есть электросеть без щита? Или я чего-то не понимаю?

Я бы сфотографировал то что у нас есть,но лучше расскажу) дома старого типа, отдельных веток на уличное освещение нету, обычно делают отвод орехом от подъездного стояка и всё, в редких домах есть отдельная ветка и та запитана напрямую с рубильника (а рубильники ещё 60 х годков, тогда о дин рейках вообще даже не думали и ещё такие круглые вставки большие), так что о отдельных щитах у нас вообще никто ничего не знает)я думал везде так.

Вся фишка это реле как раз в том, что оно астрономическое, его не нужно настраивать под солнце. Мы же при программировании указываем координаты, а от этого как раз зависит, когда солнце заходит и всходит.

На блоге есть статьи, где я уже рассчитывал окупаемость светодиодных светильников и ламп. Если наши светильнки будут гореть еще меньше, то окупаесть естесвено увеличится. Чем меньше работает светодиодный светильник — тем дольше окупается.

vick, в таком случае маленький пластиковый бокс поставить не составит труда. И по цене не дорого.

Довольно интересное решение. По цене одинаково с таймером и фотореле, а вот окупаемость бы хотелось узнать, где лучше?

Естественно, если использовать астрономическое реле для управления наружным освещением, то затраты на электроэнергию снизятся прапорционально ночному промежутку времени, когда освещение не работает.

По поводу окупаемости светодиодных светильников хотел немного поспорить.

Так вот когда например в целом СНТ (садовое товарищество) меняют существующее освещение со старых светильников с лампами ДРЛ 125-250вт (+15% потребления на дроссель не забываем) на светодиодные светильники 32-64вт — тут экономия уже более чем в 5 раз чисто на потреблении, то даже при наличии в старой схеме фотореле (которые зачатую срабатывают и просто в пасмурную погоду зимой), так вот при замене схемы с фотореле на реле времени(с ручной настройкой) или астрономическое реле мы получаем экономию ещё и на времени работы светильников, и по факту получаем наоборот Более быструю окупаемость! (я считаю окупаемость из расчета старой схемы работы светильников на новую в совокупности эффекта экономии потребления и времени полезного свечения светильников, кстати для более долгой службы светодиодных светильников я обязательно рекомендую в схему ставить реле напряжения например РН-106 — я такое ставлю, т.к. есть термозащита внутренняя). Так что моё мнение что если подходить к системе освещения в совокупности, то окупаемость затрат на светодиодные светильники очень даже отлично их окупает. и да — в светодиодные светильники надо 1 раз вложиться, зато в первый же месяц после их установки счет за свет будет в 5-10 раз меньше буквально без приукрас. и эффект от экономии будет чувствоваться сразу же! Говорю на своём опыте, т.к. уже 5 лет занимаюсь продажей светодиодных светильников, и год как сам собрал бригаду по их установке и замене старых голых алюминиевых проводов на СИП и имею кучу довольных Садовых Товариществ которые мне очень благодарны. (По Московской области. ) если здесь можно — в виде небольшой рекламы оставлю здесь свою почту [email protected] нужны будут консультации по светодиодке — обращайтесь подскажу и бюджетные светильники и со схемой подключения дам советы.

По поводу использования фотореле на уличном освещении. фотоэлемент довольно часто выходит из строя и приходится его постоянно менять, и потом есть один побочный эффект. при попадании на элемент света от проезжающего автомобиля или от фонаря уличного освещения-реле отключается и гаснет свет. А включается освещение тогда когда лампы в светильниках остынут. Так что, на мой взгляд астрономическое реле надежнее и удобней.

Интересует цена астрономического реле, фотореле купил за 450 р. Таймер стоит 2500 р. Куда и как заказать?

Таймеры света. Виды и особенности. Применения и монтаж

Таймеры света или реле времени – это устройства, автоматически включающее освещение в запрограммированные часы времени. Таймеры света помогают избегать различных неприятностей по управлению включением освещения, таких как:

• В аквариуме вовремя не включили свет, из-за чего страдают водоросли и рыбки.
• В подъезде дома днем и ночью включено освещение без надобности.
• На садовом участке после захода солнца не включено освещение, хотя электричество в саду проведено.

Такие умные устройства для человека необходимы, потому что они создают комфорт для жизни и экономят энергию. Они выполнены в виде пластиковых моноблоков с панелью, на лицевой стороне которой находятся органы управления. Таймеры подразделяются по своим свойствам.

Типовые различия таймеров

По принципу работы таймеры света делятся на:

• Электромеханические.
• Электронные.

По периоду работы:

• Универсальные таймеры света.
• Случайной коммутации.
• С обратным счетом времени.
• Астрономические.
• Недельные.
• Суточные.

По методу установки:

• Стационарные, монтаж в щит, коробку или на DIN рейку.

По условиям работы:

• Классу защищенности от действия внешней среды.
• Номинальной мощности подключаемых потребителей.

Свойства таймеров

Электронное реле

Таймеры света, которыми управляет микропроцессор. Программирование осуществляется кнопками, находящимися на лицевой панели. Значения параметров показаны на ЖК дисплее, источником питания служит аккумулятор, либо батарея аккумуляторов.

Достоинствами электронного реле является:

• Большой выбор модификаций для любых требований по интервалу работы, методу установки и эксплуатационным условиям.
• Наглядность определенных параметров.
• Запись программы в память при выключении прибора.
• Повышенная точность показаний.
• Создание небольших диапазонов переключения, до 60 секунд.

Из недостатков можно назвать сложное создание программ, возникающие проблемы при выходе из строя аккумулятора.

Чтобы управлять освещением прибегают к помощи электронных реле.

Электромеханическое реле

Этот прибор с механизмом считывания времени работает с помощью синхронного двигателя, подключенного к сети питания. Он применяется для недельной и суточной периодичности работы. Программирование таймера заключается в управлении градуированным колесиком и рычажками, находящимися на лицевой панели.

Существуют таймеры света: стационарные, которые устанавливаются на рейку или в установочную коробку, а также розеточного типа.

Если наименьший диапазон переключения и точность в секундах не важны, то оптимальным выбором будет простая модель таймера электромеханического типа.

Достоинством электромеханических таймеров можно назвать легкость настройки. Но в сравнении с электронными образцами такие модели уступают по параметрам:

• Повышенный наименьший диапазон переключения, до 15 минут.
• Низкая точность хода.
• Сбой программы из-за отсутствия источника дополнительного питания.

Часто встречающаяся поломка этой модели – неисправность регулировочного колеса из-за износа зубьев шестерен. Для устранения причины требуется помощь квалифицированного специалиста.

Разновидности таймеров света

При выборе устройства включения света по времени необходимо рассчитать периоды и диапазон работы таймера. Электронные модели находят применение в своих областях работы, а для своеобразных условий могут лучше подойти электромеханические устройства таймеров с учетом их недостатков и достоинств.

Суточные таймеры

Суточные реле предназначены для определения порядка переключения приборов освещения за суточный период, то есть, в одно время ежедневно. Они удобны для включения в определенное время освещения аквариума, подсветки видеокамеры, отключения неоновой рекламы, запуска освещения вечернего фонтана в парке.

Основным недостатком суточного таймера можно назвать то, что время закатов и восходов солнца постоянно изменяется, это требует постоянной перестройки механизма на разные величины времени. А это создает дискомфорт и неудобство в работе. Если не перестраивать таймер, то через какое-то время реле будет давать значительные погрешности во времени включения. Например, лампы будут включаться тогда, когда это не требуется, когда еще достаточный уровень освещенности.

Недельные таймеры

Часто бывает нужно переключать освещение в определенный день недели. Например, необходимо отключить помещение производственного цеха, включить сигнализацию охраны в пятницу на один час раньше других дней. Для таких задач суточный таймер не подойдет.

Рабочий цикл эксплуатации составляется на программу 7-ми дней, каждую неделю процесс повторяется. Для таких задач используются в основном таймеры с электронной начинкой. По моделям они имеют отличия в числе ячеек памяти и способе определения количества параметров.

Если для недельного реле составить программу одну и ту же на каждый день, то его работа будет соответствовать суточному таймеру.

Астрономические таймеры управления приборами освещения

При изменениях длительности светового дня из-за сезонности времени года, лучше произвести корректировку времени подключения осветительного оборудования. Для таких задач оптимально применить астрономический таймер, который учтет продолжительность светового дня в различные периоды года. Реальный цикл программы эксплуатации астрономической модели таймера составляет один год.

Таймеры обратного отсчета

Такие модели таймеров применяются в основном в подъездах домов для того, чтобы освещение не было включено постоянно и, в то же время, человек, зайдя в подъезд в темноте, не искал без света ступени и не испытывал дискомфорт.

При входе в подъезд человек включает свет, таймер обратного отсчета времени запускается, и выключит свет автоматически через запрограммированный диапазон времени без участия человека. Это экономичное решение, с комфортом для людей.

Случайный таймер света

Такой таймер предназначен для создания безопасности оставленного без присмотра жилья. Когда хозяев дома нет на месте, на таймере задается эффект присутствия. С этой задачей и призван справляться таймер случайного включения света. В его конструкцию встроен генератор случайных величин, который в случайном порядке с различными произвольными диапазонами времени включает и выключает свет в разных комнатах, создавая эффект присутствия хозяев дома.

Универсальные таймеры света

Если заказчику требуется применить несколько разных функций, то оптимальным выбором будет универсальная модель таймера. В нем сочетаются функции сезонного изменения порядка включения с функцией выключения света через определенный небольшой интервал времени.

Такие типы устройств имеют стоимость выше, они сложнее в эксплуатации и настройке. Не нужно гнаться за большим числом программных функций, лучше выбрать то, что нужно именно вам.

Монтаж таймеров

При выборе устройства отсчета времени необходимо определиться с целями и задачами, которые он должен выполнять, со способом установки прибора.

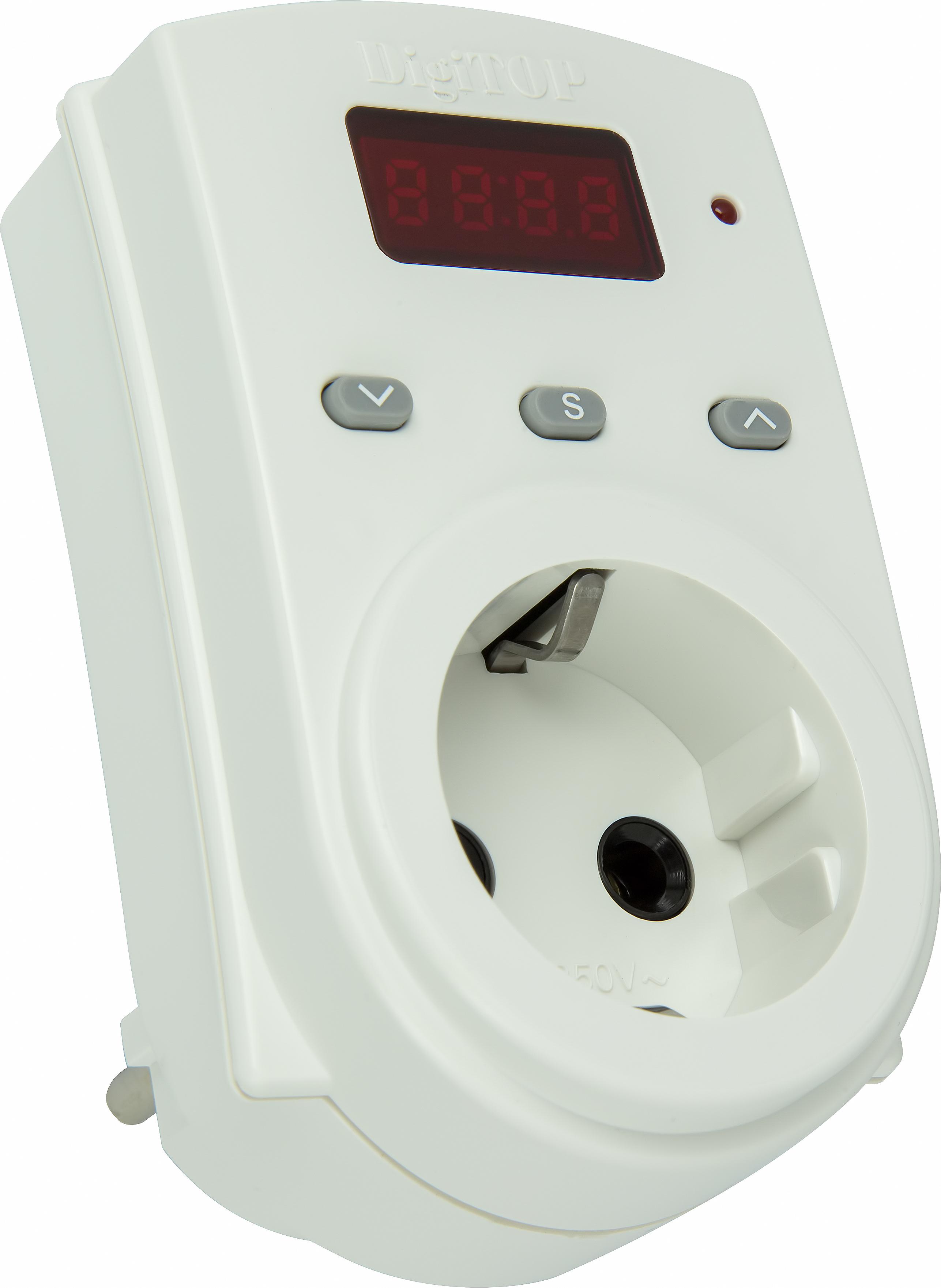

Розеточный тип реле

Использование реле для подключения в розетку возможно с приборами освещения со стандартной вилкой включения домашней сети 220 вольт переменного тока.

Достоинствами этих таймеров можно назвать:

• Установка без вспомогательной проводки.
• Мобильность, можно переносить в любую розетку.
• Малые габариты, компактность.
• Простота эксплуатации и легкость установки.

Но они не подойдут для управления освещением всей квартиры, не смогут обеспечить большую мощность потребителей. Для таких целей существуют другие программируемые модели розеток, например, с WI-FI.

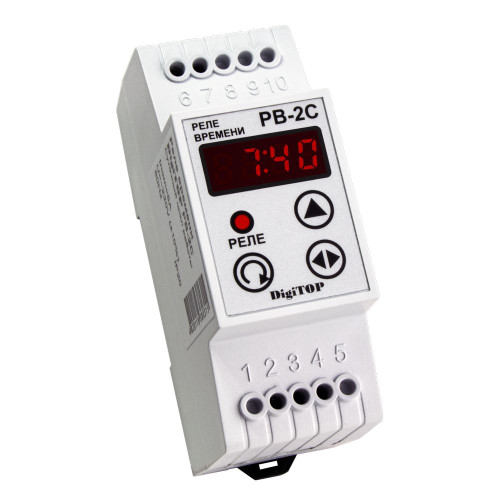

Стационарные реле времени

Если необходимо создать управление общим освещением всего дома или на предприятии, а не отдельными приборами, то выбирают таймеры света стационарного назначения.

Они устанавливаются в специальную коробку или на рейку распределительного щита. Такая установка требует вспомогательных усилий по сравнению с розеточным типом, а также необходимы материальные затраты. Но преимущества перекрывают недостатки: достигается единство управления и возможность питания потребителей с большой мощностью в системе.

Допустимая мощность освещения

При подключении в работу таймера нужно выполнять правило общей мощности. В сумме она не должна быть больше мощности таймера включения освещения. Необходимые параметры обозначены в инструкции на оборудование, или указаны на информационной табличке.

Защитная функция таймера от внешней среды

Воздействие факторов внешней обстановки в виде пыли, воды и других факторов неблагоприятно сказывается на эксплуатации таймера. Класс защищенности IP должен быть выбран по условиям работы.

Выбор таймера

Перед выбором таймера, сначала определите цели, которых вы хотите достигнуть. В соответствии с целями и задачами определяют нужный функционал прибора и его точность при эксплуатации.

Не стоит выбирать прибор, имеющий очень много функций, если вам это не пригодится, не нужен астрономический таймер при работе с домашним аквариумом, в котором присутствует суточный цикл освещения, и диапазоны включения и отключения около 30 минут. Проконтролируйте мощность таймера, она не должна быть меньше мощности потребителей приборов освещения. Степень защиты также нужна такая, которая будет удовлетворять условиям эксплуатации.

Похожие темы:

Схемы подключения реле времени

Реле времени — повсеместно применяющиеся устройства, как в бытовых целях, так и на крупных промышленных предприятиях. Приборы выпускаются механического типа, представляющие собой простейшие конструкции, и электронными, оснащенными сложными системами управления, программируемыми пользователем.

Область применения

Реле времени – это устройство, предназначенное для включения/выключения приборов, управления процессами с определенным промежутком времени.

Такое оборудование довольно часто используются в промышленности для управления производственными процессами без участия человека. Реле не менее часто применяется в быту. Оно может использоваться для систематического полива, включения в определенное время освещения и т. д.

Электронное микропроцессорное реле времени модели PCR-513 может программироваться самим пользователем

Виды и классификация

Такие приборы, как реле времени разделяются на:

• блочные;
• модульные;
• встраиваемые.

Блочные отличаются спецификой процесса установки, требующим индивидуального запитывания от сети. Встраиваемые не нуждаются в организации отдельного питания, так как чаще всего используются как вспомогательные элементы в более сложных схемах. Модульные реле времени также не подключаются к отдельной питающей линии. Крепление модульных реле производиться на DIN – рейку.

Также реле времени могут быть:

• электромагнитными;
• пневматическими;
• электронными;
• моторными.

Для использования в быту в основном применяются электронные или электромагнитные реле. Это объясняется тем, что они максимально эффективны в работе, а также их стоимость невысока и доступна для любого потребителя.

Читайте также статью ⇒ Подключение реле максимального тока.

Преимущества и недостатки устройства

У электронных реле преимущественным качеством является то, что они с высокой точностью выполняют свои функции. Из отрицательных качеств можно отметить только то, что для них требуется точность в программировании, интервал времени, который может устанавливаться, значительно меньше чем у электромеханических. Также стоит отметить и достаточно высокую стоимость.

Основными достоинствами электромагнитных реле являются низкая цена, они не требуют постоянного обслуживания, регулярного программирования, изменения настроек. Недостатком таких устройств является ограниченный ресурс работы, а также не слишком хорошая работа с постоянным током.

Реле времени на современном рынке представлены в широком разнообразии типов и моделей

Принцип работы

Принцип работы реле времени заключается в следующем.

Так как это приборы, которые производят подсчет времени, в каждом из них имеется таймер, который выставляется на определенный период. Поэтому необходимо выставить таймер на требуемое время включения или выключения. Таймер вмонтирован в лицевую часть прибора. В зависимости от заданных характеристик этот прибор будет отключать сеть от питания и в определенное время включать ее. Такой цикл будет продолжаться до тех пор, пока реле не будет переведено в состояние покоя.

Реле времени независимо от его исполнения и характеристик может выставляться от одной секунды до 999 часов.

Читайте также статью ⇒ Подключение указательное реле.

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

• напряжение, при котором этот прибор будет работать стабильно;
• коммутирующий ток, определяющий ток управления прибора;
• износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
• тип защиты;
• количество контактов;
• мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Как читать маркировку

При маркировке таких приборов производителя стараются максимально упростить читаемость. На корпусе изначально указывается фирма производитель и модель устройства. Также указывается напряжение, подходяще для нормальной работы прбора. В большинстве случаев это 220 В.

Также помечается, для работы при какой величине и типе тока (постоянном или переменном) подходит устройство. На приборе также должно быть указан максимальный ток нагрузки для конкретного прибора.

Практически у всех реле времени присутствует маркировка выводов и обозначение подключения ноля и фазы.

Анализ производителей

Реле времени изготавливаются множеством производителей, заводы которых расположены по всему миру. В таблице ниже приведены наиболее популярные в нашей стране модели с указанием производителей и типа крепления устройства.

Модель	Страна производитель	Название фирмы	Крепление
РВЦ-10/D	Украина	УКР РЕЛЕ	DIN рейка
TR4N 4CO	Польша	Relpol	DIN рейка
TM M1	Италия	LOVATO Electric	DIN рейка
IO 1080/IO	Италия	Perry	DIN рейка
LT4H-AC240VS	Малайзия	Panasonic	На панель

Схемы подключения реле времени

Для подключения реле времени не используются сложные схемы. При его установке важно знать, какую нагрузку оно будет коммутировать.

Такая схема позволяет выполнять различные операции путем включения/выключения реле в штатном режиме

Представленная выше схема подключения используется в большинстве случаев для домашнего использования. Такая схема обеспечивает стабильную работу прибора. Единственным недостатком является то, что реле времени может подключаться только на одну линию с небольшой нагрузкой. Например, уличное освещение или полив газона.

Схема подключения реле времени к сети с электроприборами со значительной нагрузкой

Схема с контактором используется в тех случаях, когда необходимо отключать более мощную нагрузку. Ее применение в быту также можно часто встретить. В ней роль выключающего устройства более мощной нагрузки исполняет контактор. Такая схема может контролировать, например, работу асинхронного двигателя. Она также применяется, если необходимо с помощью маломощного реле времени коммутировать более мощную нагрузку.

Схема подключения реле времени марки ERF-09 к трехфазной сети через контактор

Также реле времени можно подключать и в трехфазной сети. Схема, которая представлена выше наглядно это демонстрирует. Она применяется в местах с трехфазным напряжением. Основным выключающим устройством служит контактор работу, которого контролирует реле времени.

Читайте также статью ⇒ Реле напряжения.

Пошаговая инструкция по установке

Для того чтобы самостоятельно подключить реле времени необходимо определиться, в какой сети будет происходить монтаж. Она может быть однофазной или трехфазной. Также нужно заранее знать, что будет коммутировать этот прибор, то есть какую нагрузку требуется отключать или включать.

Исходя из этих данных, нужно приобрести устройство с нужными характеристиками, или же любой доступный, но в комплекте с ним также необходимо приобрести контактор.

Совет №1: Перед монтажом реле времени требуется обесточить всю электросеть для безопасного проведения работ. Это делается с помощью вводного автомата.

Реле времени устанавливается после счетчика электроэнергии. На следующем этапе с помощью паспортных данных прибора необходимо определить, где у него вход и выход.  Вход — это клеммы, к которым требуется выполнять присоединение провода. Выход — это клеммы, от которых будет выходить коммутирующее напряжение.

Непрерывное импульсное реле времени на 16 А часто используется в домашнем хозяйстве

Совет №2: Пред установкой также требуется проверить прибор на работоспособность. Это необходимо сделать до отключения электричества.

Для этого к прибору необходимо подключить шнур с вилкой по заданной схеме и выставить минимальное время срабатывания. С помощью тестера проверяется наличие напряжения на контактах выхода.

Перед подключением реле времени необходимо надежно установить. У большинства этих приборов крепление производиться на DIN-рейку. После установки проводится подключение. Натяжение болтов должно быть максимальным, так как при плохом контакте прибор будет нагреваться и может быстро выйти из строя, или что еще хуже может быть причиной пожара.

Аналоги реле времени

Подбор аналогичных устройств осуществляется по специальной таблице, имеющейся на сайте каждого производителя реле времени. Например, реле ВС10-38 соответствует прибор РСВ17-3. Или устройство РКВ 11-43-11 успешно заменит модель РП21М-003В1.

Ошибки при установке

Основной ошибкой является подключение реле времени к приборам со слишком большой нагрузкой, например, к электрокотлу. Для управления отопителем обязательно требуется подключение реле через магнитный пускатель, соединяющийся с котлом.

Также не менее часто монтаж реле времени осуществляют в помещениях с климатическими условиями, не подходящими для нормальной эксплуатации устройства. Температура должна находиться в диапазоне -20 — 50°С при влажности не выше 80%.

Оцените качество статьи:

Схема управления освещением: уличным, наружным, внутренним

В статье рассмотрим основные виды схем управления освещением, которые применяются в щитах освещения и шкафах управления освещением как для автоматического, так и для ручного управления наружным (уличным, декоративным) и внутренним освещением.

Управление освещением при помощи автоматических выключателей в щите

Простейшим способом управления освещением является включение и отключение автоматического выключателя в щите освещения. Это решение применяется в щитах аварийного освещения с постоянно горящими светильниками, которые не требуют частого включения и отключения, а доступ к управлению освещением должен иметь только квалифицированный персонал.

Схема управления освещением при помощи автомата в щите

Но вообще, автоматические выключатели не предназначены для частого включения и отключения, поэтому для управления освещением дополнительно внутрь щита устанавливают выключатель.

Схема управления освещением при помощи переключателя внутри щита

У ведущих производителей подобные выключатели есть в модульном исполнении (например, переключатели E211 у ABB или iSSW у Schneider Electric).

Номинальный ток переключателя ограничен, поэтому для управления мощными нагрузками его может быть недостаточно. В таком случае следует использовать схемы управления освещением при помощи контакторов.

Управление освещением местными выключателями с одного, двух, трех и более мест

Самый распространённый способ управления освещением — выключателями освещения. Данный способ знаком каждому, т.к. управление освещением в квартирах реализовано именно так. Этот способ применяется также в общественных (офисные, торговые, административные) и промышленных зданиях для местного управления освещением.

Управление выключателями с одного места

Простейший и наиболее распространённый — управлением одно- , двух- и трехклавишными выключателями с одного места.

При подключении светильника выключатель должен размыкать фазный проводник, т.е. при отключенном выключателе светильник должен быть без напряжения.

Схема управления освещением одноклавишным выключателем

Двухклавишные и трехклавишные выключатели позволяют управлять несколькими светильниками или разными группами включения в многоламповом светильнике.

Схема управления освещением двухклавишным выключателем

Схема управления освещением трехклавишным выключателем

Управление выключателями  двух мест

Для управления освещением в двух мест используют переключатели. Внешне они выглядят как обычные выключатели, но конструктивно отличаются. Такой переключатель содержит перекидной контакт. Соответственно, включение и отключение светильника зависит от положения клавиш на обоих переключателях.

Схема управления освещением переключателями с двух мест

Данная схема управления чаще всего используется в коридорах, т.к. позволяет включить освещение при входе в коридор и отключить при выходе из него. Также переключатели используют для управления освещением в гостиничных номерах и квартирах. Удобно включить общее освещение при входе в спальню, а отключить не вставая с кровати.

Управление выключателями  трех и более мест

Для управления освещением с трех мест потребуется ещё один вид выключателя — перекрестный переключатель. Он устанавливается в схеме между переключателями (на схеме обозначен SA2).

Схема управления освещением переключателями с трех мест

Для управления освещением с четырёх мест потребуется установка ещё одного перекрестного переключателя.

Схема управления освещением переключателями с четырех мест

Теоретически, таким образом можно организовать управлением освещением с большого числа мест, добавляя в схему перекрестные переключатели, но так не делают. С точки зрения простоты схемы, удобства и по экономическим соображениям, управление с трех и более мест целесообразнее делать с использованием импульсных реле и кнопочных выключателей.

Управление освещением с использованием импульсного реле

Импульсное реле позволяет организовать управление освещением одного, двух, трех, четырех и практически неограниченного числа мест. Для реализации схемы потребуется импульсное (бистабильное) реле и кнопочные (нажимные) выключатели.

Для понимания логики работы схемы следует разобраться с особенностями работы импульсного реле. Это реле каждый раз переключает свои контакты при подачи импульса на катушку управления.

В зависимости от производителя, подача импульса может быть как на основной питающий вход реле, так и на отдельный вход управления.

Существуют различные версии импульсного реле с разным набором пар контактов NO (нормально открытыми), NC (нормально закрытыми), перекидными контактами и их различной комбинацией.

Рассмотрим работу схемы управления освещением с самой простой версией импульсного реле с одной NO парой контактов.

Схема управления освещением при помощи импульсного реле

Силовая цепь питания светильников состоит из автоматического выключателя QF1 и контактов импульсного реле KI1. Управление импульсным реле осуществляется кнопочными (нажимными) выключателями SB1, SB2… подключенными параллельно на клеммы X1:1 и X1:2.

В начальном положении контакты реле KI1 разомкнуты (NO). При нажатии на кнопку SB её контакты 1 и 2 замыкаются и на катушку реле поступает управляющий импульс. Реле меняет положение контактов — силовая цепь замыкается, освещение включается.

Повторное нажатии на кнопку SB подаст на катушку реле ещё один импульс и реле опять сменит состояние контактов — силовая цепь разомкнётся, освещение отключится.

Как видим, применяя данную схему можно существенно сэкономить на кабеле и монтажных работах.

Схемы с использованием импульсного реле для управления освещением применяют в жилых, общественных и промышленных зданиях.

Управление освещением с использованием контакторов (магнитных пускателей)

Контакторы (магнитные) пускатели широко используются в схемах управления освещением и инженерным оборудованием.

Конструкция контактора и принцип работы

Конструктивно контактор состоит из неподвижной части сердечника, катушки, неподвижной группы контактов, подвижного сердечника с подвижной парой контактов.

Конструкция контактора

При подачи напряжения на катушку, подвижная часть сердечника под воздействием электромагнитного поля вместе с закреплённой на ней подвижной группой контактов притягивается к неподвижной части сердечника. При этом подвижная и неподвижная группа контактов замыкается.

При снятии напряжения с катушки, подвижная часть сердечника под воздействием пружины возвращается в исходное положение и группы контактов размыкаются.

Мы рассмотрели принцип работы контактора с NO (нормально разомкнутыми) контактами. Аналогичным образом работают контакторы с NC (нормально закрытыми) контактами и перекидными контактами.

Базовая схема управления освещением при помощи контактора

Рассмотрим работу базовой схемы управления освещением при помощи контактора. Силовая цепь питания светильников состоит из автоматического выключателя QF1 и NO (нормально открытых) контактов контактора KM1. Цепь управления состоит из автоматического выключателя SF1 и катушки контактора KM1, между которыми включается контакт управляющего элемента (подключается между клеммами X1:1 и X1:2).

Управление освещением при помощи контактора. Базовая схема

Управляющий контакт K разомкнут, катушка контактора KM1 без напряжения, контакты контактора разомкнуты.

При замыкании управляющего контакта K на катушку контактора KM1 подаётся питание и контактор замыкает свои контакты. Силовая цепь замкнута — освещение включается.

При размыкании управляющего контакта цепь управления размыкается. С катушки контактора снимается напряжение и его контакты возвращаются в исходное положение (разомкнуты). Силовая цепь размыкается — освещение отключается.

В качестве управляющего контакта может выступать обычный одноклавишный выключатель освещения, устанавливаемый в нужном месте на стене помещения. Такая схема применяется в квартирах, когда устанавливают при входе в квартиру мастер-выключатель, отключающий все нагрузки кроме тех, которые нельзя отключать (холодильник, например).

Такая же схема с мастер-выключателем применяется в гостиницах, когда в щите номера устанавливают контактор, управляемый карточным выключателем.

Также в качестве управляющего выключателя может выступать выключатель или переключатель SA1, устанавливаемый в щите (например, модульный переключатель E211 у ABB, iSSW у Schneider Electric или подобный).

Управление освещением при помощи контактора и выключателя в щите

Схемы управления освещением при помощи контактора и кнопок — схема «самоподхвата»

Часто при управлении освещением производственных зданий, а также наружного освещения применяется схема «самоподхвата».

Базовая схема и принцип работы

Рассмотрим работу схемы для питания однофазной цепи освещения. Для реализации данной схемы нам понадобятся:

• автоматических выключателя QF1 для защиты силовой цепи
• автоматический выключатель SF1 для защиты цепи управления
• контактор KM1 c двумя парами нормально разомкнутых контактов 2NO
• кнопка SB1 «ПУСК» с нормально разомкнутыми контактами NO
• кнопка SB2 «СТОП» с нормально замкнутыми контактами NC
• сигнальная лампа HL1 для индикации включения освещения

Управление освещением при помощи контактора и кнопок — схема самоподхвата

Кнопки SB2, SB1 и катушку контактора KM1 подключаем последовательно друг за другом. Параллельно с катушкой подключаем сигнальную лампу. Первую пару NO контактов контактора KM1.1 подключаем в силовую цепь, а вторую пару NO контактов контактора KM1.2 подкючаем параллельно NO контактам кнопки SB1.

1. В начальном положении цепь управления разомкнута: контакты кнопки SB1 разомкнуты, катушка контактора KM1 без напряжения, пары контактов KM1.1 и KM1.2 разомкнуты, лампа HL1 не горит.
2. Нажимаем кнопку SB1. Контакты SB1 замыкаются, контакты SB2 замкнуты, на катушку контактора KM1 подаётся напряжение и загорается сигнальная лампа HL1. Контактор KM1 замыкает свои пары контактов KM1.1 и KM1.2. Силовая цепь замыкается и включается освещение.
3. Отпускаем кнопку SB1. Контакты SB1 размыкаются, но подключенная параллельно пара контактов KM1.2 замкнута, поэтому катушка контактора KM1 остаётся под напряжением и не размыкает свои пары контактов.
4. Нажимаем кнопку SB2. Контакты SB2 размыкаются, с катушки контактора KM1 снимается напряжение, пары контактов KM1.1 и KM1.2  размыкаются, сигнальная лампа гаснет, освещение отключается.

Как видим, при замыкании кнопки SB1 контактор сам «подхватывает» своё питание за счёт второй пары контактов. Из-за этого данную схему назвали схемой «самоподхвата».

Пожалуй, это одна из основных схем для шкафов и пультов управления освещением. Корпус шкафа делают металлическим, а на переднюю дверцу выводят кнопки и сигнальные лампы. Эту же схему применяют для управления двигателями.

Схема «самоподхвата» для управления освещением с нескольких мест

Также схему «самоподхвата» можно применить для управления освещением с нескольких мест. В этом случае в качестве пар кнопок использую кнопочные посты, устанавливаемые в нужных местах.

Нормально открытые NO контакты кнопочных постов соединяем параллельно, нормально закрытые NC контакты — последовательно. Таким образом, замыкание любого NO-контакта замкнёт цепь питания катушки контактора, а размыкание любого NC-контакта разомкнёт.

Управление освещением с нескольких мест при помощи контактора и кнопок — схема самоподхвата

Подобным образом можно управлять сразу несколькими группами освещения одновременно. Для этого нужно немного видоизменить схему. Контактор 4KM1, установленный в цепи управления, одной парой контактов 4KM1.2 будет «подхватывать» своё питание, а второй парой контактов 4KM1.1 управлять питанием катушек контакторов, включающих освещение.

Управление освещением нескольких групп с нескольких мест при помощи контактора и кнопок — схема самоподхвата

Схемы управления освещением при помощи контактора и импульсного реле

Ещё одним вариантом схемы управления с нескольких мест является комбинированная схема с использованием контакторов и импульсного реле. Данную схему применяют в случае, когда одной кнопкой нужно включить сразу несколько групп освещения.

Рассмотрим данный тип схемы для управления тремя группами освещения  с трех мест.

1. В начальном состоянии контакты импульсного реле KI1 разомкнуты. Катушки контакторов 1KM1, 2KM1, 3KM1 находятся без напряжения, их пары контактов разомкнуты. Силовые цепи разомкнуты и освещение отключено.
2. Нажимаем кнопку, например, SB1и, тем самым, подаем управляющий импульс на катушку импульсного реле KI1. Импульсное реле меняет состояние контактов и замыкает свою пару контактов. На катушки контакторов 1KM1, 2KM1, 3KM1 подаётся напряжение и они замыкают свои пары контактов. Силовые цепи замыкаются и включается освещение.
3. Повторно нажимаем кнопку SB1 (либо любую другую — SB2, SB3) и подаем управляющий импульс на катушку импульсного реле KI1.  Импульсное реле меняет состояние контактов и размыкает свою пару контактов. Напряжение с катушек контакторов 1KM1, 2KM1, 3KM1 снимается и они размыкают свои пары контактов. Силовые цепи размыкаются и освещение отключается.

Управление освещением нескольких групп с нескольких мест при помощи контактора и импульсного реле

При необходимости, данную схему можно доработать, включив параллельно катушкам контакторов сигнальную лампу, а также установить в щите кнопку для включения освещения с дверцы щита.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

• В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
• В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
• В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Управление освещением с использованием фотореле

Фотореле (сумеречное реле, сумеречный выключатель) используют для управления наружным (уличным, декоративным) освещением. Фотореле состоит из двух частей: самого реле, устанавливаемого в щит, и выносного датчика освещенности.

Рассмотрим работу схемы управления наружным освещением на базе самой простой версии фотореле, реагирующей только на уровень освещенности.

Датчик освещенности (фотодатчик) BL1 подаёт сигнал на фотореле KL1 пропорционально уровню освещённости. При снижении уровня освещённости ниже заданного, фотореле KL1 замыкает свою пару контактов. Силовая цепь замыкается, включается наружное освещение. При повышении уровня освещенности выше заданного, фотореле KL1  размыкает свою пару контактов и наружное освещение отключается.

Управление наружным освещением при помощи фотореле. Базовая схема

В линейках ведущих производителей представлено несколько вариаций фотореле:

• Самая простая версия — фотореле реагирует только на уровень освещенности. Реле комплектуется фотодатчиком;
• Версия с возможностью задать программу включения (одну или несколько). Фотореле замыкает и размыкает свои контакты в зависимости от уровня освещенности и в соответствии с заданной программой. Реле комплектуется фотодатчиком;
• Астрореле. Реле фотодатчиком не комплектуется. Управление включение осуществляется по заданным программам. Время восхода и заката реле определяет автоматически в зависимости от заданных географических высоты, долготы и астрономического времени.

Как видим, по своему функционалу программируемые фотореле являются своего рода реле времени с дополнительными функциями.

На практике базовая схема управления наружным освещением обычное не применяется, т. к. необходимо одновременно включать сразу несколько групповых линий. Установка на каждую групповую линию фотореле нецелесообразно как с экономической точки зрения, так и с точки зрения здравого смысла. Поэтому в щитах наружного освещения и шкафах управления наружным освещением устанавливают одно фотореле, которое управляет питанием катушек контакторов, замыкающих силовые цепи.

Рассмотрим работу доработанной версии схемы управления наружным освещением.

Управление наружным освещением при помощи фотореле и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

• В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, наружное освещение включается вне зависимости от уровня освещённости
• В положении «0» цепь питания катушек контакторов разорвана и наружное освещение отключено вне зависимости от уровня освещённости
• В положении «Автомат» питание на катушки контакторов подаётся через контакты фотореле KL1. Включением и отключением наружного освещения управляет фотореле, замыкая и размыкая свои контакты в зависимости от уровня освещённости.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении наружного освещения.

Фотореле с несколькими программами имеет количество пар контактов в соответствии с количеством предусмотренных программ. Таким образом, можно запрограммировать несколько групп включения наружного освещения.

Управление освещением с использованием реле напряжения

Реле напряжения предназначено для других целей, но мы его будем использовать для управление освещением.

Допустим, при пропадании напряжения (снижении ниже допустимого значения и/или повышении выше допустимого значения) в щите рабочего освещения необходимо включить аварийное освещение в щите аварийного освещения.

Для этого на вводе в щит Щит1 устанавливаем реле напряжения SQZ3 производства ABB (KV1). Данное реле имеет перекидной контакт. При выходе напряжения в сети за допустимые пределы, а также при обрыве любой из фаз, реле меняет положение контактов. Выводим контакты 3 и 5 на клеммы X1:1 и X1:2 для удобства подключения сигнального кабеля.

В щите Щит2 реализована стандартная схема управления освещением при помощи контактора. Сигнальный кабель от щита Щит1 подключаем на клеммы в щит Щит2 в цепь управления питанием катушки контактора KM1.

Управление освещением при помощи реле напряжения с NO контактами

При срабатывании реле KV1 в щите Щит1 реле меняет положение контактов и пара контактов 3 и 5 становится замкнутой. Таким образом, цепь питания катушки контактора KM1 в щите Щит2 замыкается, на катушку подаётся напряжение и контактор KM1 замыкает свою пару контактов. Силовая цепь замыкается, включается освещение, подключенное к щиту Щит2.

При возвращении напряжения на вводе в щит Щит1 в допустимые пределы, реле KV1 возвращает свои контакты в исходное положение, размыкая пару контактов 3 и 5. Цепь питания катушки контактора KM1 размыкается, напряжение с катушки контактора снимается и он размыкает свои контакты. Силовая цепь размыкается, освещение, подключенное к щиту Щит2, отключается.

Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NO-контакты соединить параллельно. Таким образом, при срабатывании любого реле будет генерироваться управляющий сигнал на включение освещения в щите Щит2.

Для большей надежности и страховки от обрыва сигнального кабеля используют схему с нормально закрытыми NC контактами.

Управление освещением при помощи реле напряжения с NC контактами

Принцип работы данной схемы аналогичен предыдущей с единственным отличием, что мы используем нормально закрытые NC контакты в цепи управления. В нормальном режиме (без напряжения на катушке) контакты контактора KM1 замкнуты. Но, т.к., мы используем NC контакт реле напряжения KV1, то в нормальном режиме катушка контактора KM1 в щите Щит2 оказывается под напряжением и размыкает свои контакты. Соответственно, цепь питания контакторов 1KM1, 2KM1 в щите Щит2 разомкнута, питание с их катушек снято и их контакты разомкнуты. Силовая цепь питания освещения, подключенного к щиту Щит2 разомкнута и освещение отключено.

При срабатывании реле напряжения KV1 в щите Щит1 пара контактов 4 и 5 размыкается и, тем самым, разрывается цепь питания катушки KM1 в щите Щит2. Без напряжения NC контакты контактора KM1 возвращаются в исходное положение — замыкаются, тем самым на катушки контакторов 1KM1, 2KM1 подается напряжение и они замыкают свои контакты. Силовая цепь питания освещения замыкается и освещение включается.

Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NC-контакты соединить последовательно. Таким образом, при срабатывании любого реле либо обрыве сигнального кабеля будет генерироваться управляющий сигнал на включение освещения в щите Щит2, т.к. будет разрываться сеть питания катушки управляющего контактора KM1 с NC-контактами.

Управление освещением с использованием датчиков движения

Датчики движения давно перестали быть чем-то дорогим и экзотическим. Их давно уже применяют для управления освещением и экономии электроэнергии в общественных зданиях (например, в санузлах) и в загородных домах (в основном для управления наружным освещением).

Датчик представляет собой миниконтактор, который замыкает свои контакты при обнаружении движения в контролируемой зоне.

Как и с обычным выключателем, датчик следует подключать  до светильника так, чтобы при его разомкнутых контактах, светильник оказывался без напряжения.

Управление освещением датчиком движения. Базовая схема

Для одновременного управления несколькими группами или для управления трехфазным группами датчики движения используют совместно с контакторами. Контакт датчик SM1 подключают в цепь питания катушки контактора KM1. При срабатывании датчика (обнаружено движение в контролируемой зоне) датчик замыкает свои контакты. Цепь питания катушки контактора KM1, на катушку подается напряжение. Контактор KM1 замыкает свои контакты, силовая цепь замыкается и включается освещение.

При размыкании контактов датчика движения SM1, цепь питания катушки контактора KM1 размыкаетя, с неё снимается напряжение. Контактор размыкает свою пару контактов и разрывает силовую цепь питания освещения. Освещение отключается.

Управление освещением датчиком движения и контактором

При управлении несколькими группами, катушки их контакторов подключаются в схему параллельно.

Также можно реализовать управление освещением по сигналу от нескольких датчиков движения. Контакты датчиков подключаются параллельно на клеммы X1:1, X1:2. При срабатывании любого из датчиков будет замкнута управляющая цепь, подано питание на катушки контакторов и, как следствие, включено освещение.

Управление освещением с использованием контроллеров

На больших объектах управление освещением осуществляют по командам из BMS — Building Management System — Системы управления зданием. Программы управления освещением записаны в контроллерах, контроллеры выдают управляющие сигналы в щиты освещения. В щитах освещения для включения и отключения освещения применены схемы с контакторами.

Скачать примеры схем управления освещением

Для получения чертежа dwg с примерами схем управления освещением из этой статьи заполните контактные данные в форме и на указанный email придёт письмо со ссылкой на скачивание файла.

---

Подпишитесь и получайте уведомления о новых статьях на e-mail

Читайте также:

Прочный и надежный уличный свет реле времени для точности

Сократите потери энергии, управляя своими приборами с помощью brilliant. уличный свет реле времени с Alibaba.com. Эти элементы позволяют отключать бытовую технику в течение заранее установленного периода времени и, таким образом, отлично подходят для окружающей среды. Эти. уличный свет реле времени позволяют создать фиксированное расписание или установить ограниченные интервалы. Файл. уличный свет реле времени на сайте от надежных брендов, которые гарантируют покупателям надежность и долговечность своей продукции.

The. уличный свет реле времени на Alibaba.com доступны в аналоговом, цифровом и астрономическом вариантах. Эти изделия изготовлены из лучших материалов, чтобы гарантировать бесперебойную работу. Эти. уличный свет реле времени просты в обслуживании и не требуют значительных затрат на содержание. Файл. уличный свет реле времени совместимы с широким спектром устройств и могут работать с большинством источников света и электроприборов.

Эти. уличный свет реле времени также имеют разную мощность, которая определяет, с каким количеством устройств они могут работать. Файл. уличный свет реле времени просты в использовании и могут быть легко освоены даже новыми пользователями. Эти. уличный свет реле времени содержат несколько дополнительных чрезвычайно полезных функций, таких как постоянные переключатели включения / выключения, крышки и 24-часовые описания линий. Эти функции повышают удобство и комфорт пользователей. Файл. уличный свет реле времени на сайте обязательно помогут пользователям сократить расходы на электроэнергию.

Выбирайте из прекрасного разнообразия. уличный свет реле времени на Alibaba.com и выберите наиболее подходящие. Они идеально подходят для. уличный свет реле времени поставщики, желающие покупать в больших количествах. Эти высококачественные изделия еще никогда не были такими доступными, как на этом сайте!

УТ1 двухканальный таймер реального времени

Назначение

Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

Прибор выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

Основные преимущества обновленного УТ1

Два независимых канала управления, двумя выходными реле	До 70 пар команд в каждой программе
Улучшенные показатели по Электромагнитной совместимости	Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности.
Расширенные показатели климатического исполнения	Допустимый диапазон рабочих температур от – 20 до + 50 °С.
Автоматический перевод часов	Реализована функция автоматического перевода часов на зимнее и летнее время.
Задание специальных режимов работы	Выходные и праздничные дни.
Заменяет механические таймеры и реле времени	В т.ч. суточные, недельные и годовые

Функциональные возможности

• Автоматическое включение и выключение исполнительных механизмов по календарному времени.
• Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно.
• Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и т.п.).
• Подключение внешних устройств блокировки команд.
• Индикация текущего времени и даты.
• Программирование прибора кнопками на лицевой панели.
• Энергонезависимая память для сохранения программы управления при отключении питания.
• Защита параметров от несанкционированного доступа.

Астрономический таймер | Renesas

Управление энергопотреблением от заката до рассвета – автоматически

Устройство Renesas ASSP TIMR-IS1 – это цифровая ИС, которая объединяет астрономический калькулятор. Входные параметры конфигурации для астрономической функции настраиваются через входные контакты. Встроенная функция Astro принимает данные о географическом местоположении от предоставленных входов переключателя и вычисляет время восхода и захода солнца для всей Индии и субконтинентов с 1204 городами.

Основные характеристики

• Позволяет экономить энергию за счет программирования времени и географической области установки
• Случайная задержка включения (до 59 с) для режима уличного освещения
• Ежедневное автоматическое регулирование времени восхода и захода солнца
• Подходит для программирования координат города через простой интерфейс с помощью микропереключателей
  • Информация о широте и долготе сохраняется для 1204 городов – DIP-переключатель 1
  • Город можно выбрать с помощью DIP-переключателя – DIP-переключатель 2
  • Время выключения можно программировать с помощью двухрядного переключателя – DIP-переключателя 3, что позволяет управлять энергопотреблением.
• Отдельная батарея часов (RTC) присутствует и может быть запрограммирована через UART
• Ручное включение / выключение присутствует
• Включает управление энергопотреблением

Технические характеристики

• Напряжение питания (1 фаза): от 110 до 240 В переменного тока
• Потребляемая мощность (макс.): 4ВА
• Резервная батарея: минимум 6 лет резервной работы
• Светодиодная индикация: Красный светодиод для состояния реле
• Расположение контактов: 1 перекидной (SPDT)
• Номинальные параметры контактов: 16A (NO) и 5A (NC) при 240VAC / 24VDC
• Лампы накаливания: 1000 Вт
• Индуктивная нагрузка (Cos o = 0,6): 6 А при 250 В переменного тока
• Точность часов: особенности RTC со встроенным 32,768 кГц
• DTCXO, высокая стабильность (UB ± 5,0 x 10-6 / от -40 ° C до +85 ° C (эквивалент отклонения 13 секунд в месяц)

Приложения

• Внутренние приложения
  • Светильники для ворот
  • Наружное освещение
  • Освещение для дома
  • Парковка
  • Домашняя автоматизация
• коммерческих приложений
  • Уличное освещение
  • Подсветка дорожных знаков
  • Освещение торгового центра (световые вывески)
  • Освещение для парков / садов
  • Парковочное освещение

Сопутствующие товары

Микроконтроллер: RL78 / G1x

Nkg-3 таймер широта долгота рельс уличный фонарь контроллер программируемое цифровое реле времени продажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправить по адресу: Корабль из

Этот склад не может быть доставлен к вам.

Способ (-ы) доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Контроллер уличного освещения

с релейным управлением, 60 А, लाइट कंट्रोलर, सड़क की लाइट का नियंत्रक – Электрическое управление и переключатели, Дели

---

О компании

Год основания 2009

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот50 лакх – 1 крор

IndiaMART Участник с мая 2011 г.

GST07BAPPS1332D1ZS

Код импорта и экспорта (IEC) 05130 *****

Экспорт в Шри-Ланку, Непал, Соединенные Штаты Америки, Кению, Объединенные Арабские Эмираты

Основанная в году 2000 , мы, Electric Controls & Switch Gears , являемся одним из известных известных торговцев и поставщиков огромного количества предоплаченных счетчиков энергии.Наша серия продуктов включает в себя счетчики электроэнергии, счетчики энергии в киловатт-часах и цифровые счетчики, которые приобретаются у наших заслуживающих доверия и надежных поставщиков, которые связаны с нами уже давно. За очень короткий период времени мы заработали гигантскую репутацию среди наших уважаемых клиентов, которые безмерно доверяют нашим возможностям и полагаются на нас в плане качества.
Имея великолепный склад, мы способны удовлетворить все потребности наших клиентов в обещанные сроки.Более того, мы наняли опытный, квалифицированный и хорошо обученный персонал для выполнения всех задач в соответствии с заранее определенными отраслевыми руководящими принципами. Будучи клиентоориентированной компанией, мы стараемся, чтобы все ожидания наших клиентов оправдались в меру наших возможностей. В ближайшем будущем мы хотим сохранить нашу непревзойденную репутацию и непревзойденное положение.

Видео компании

Timeline Combo – астрономический + предустановленный таймер уличного освещения с защитой от перенапряжения – Thuse Elektronics P.ООО

Основные характеристики

Приложения

Работает с часами реального времени + координатами GPS. Заводская установка Текущая дата, время, смещение по Гринвичу, координаты GPS. Ручной байпас, ручные смещения в автоматически рассчитываемых астрономических значениях ВРЕМЕНИ ВКЛЮЧЕНИЯ И ВРЕМЕНИ ВЫКЛЮЧЕНИЯ. Ночной режим затемнения. Дополнительные функции, такие как уровни отключения высокого и низкого напряжения – напряжение гистерезиса – задержка запуска и восстановления. Многофункциональные 3-х клавишные операции. Многофункциональная светодиодная индикация. Двухцветный светодиод для индикации включения / выключения нагрузки. Работает по координатам GPS, следовательно, очень точен в функциях.

Парковочные огни Уличные фонари Коридор фонарей. Гаражные фонари Садовые фонари Коллажи Жилые комплексы Коммерческие здания Больницы Заводы Офисы Магазины Школ Торговые центры

Timeline Astro – астрономический таймер.Это продвинутый таймер. Он функционирует как ВКЛЮЧЕНИЕ и ВЫКЛЮЧЕНИЕ в СУМЕРКАХ и НА РАССВЕТЕ соответственно в соответствии с координатами GPS, установленными в таймере. Либо пользователь может установить эти координаты, либо мы можем предоставить заводские настройки таймера для вашего желаемого местоположения GPS. Пользователь может установить текущую дату, месяц и год в формате ДД: ММ: ГГГ. Также пользователь может установить текущее время в формате ЧЧ: ММ. Фактически, эти настройки являются заводскими настройками по умолчанию в соответствии с IST (индийское стандартное время). Как только эти два параметра будут установлены, ваш таймер временной шкалы будет готов к работе.

Timeline Pro – это предварительно настроенный таймер. Это продвинутый таймер. Он функционирует как ВКЛ и ВЫКЛ точно в соответствии с временем, установленным / запрограммированным пользователем. Запрограммированные пользователем ВРЕМЯ ВКЛЮЧЕНИЯ и ВРЕМЯ ВЫКЛЮЧЕНИЯ будут отслеживаться каждый день, независимо от сезонных переходов, приводящих к временам восхода и заката. Пользователь может установить текущую дату, месяц и год в формате ДД: ММ: ГГГ. Также пользователь может установить текущее время в формате ЧЧ: ММ. Фактически, эти настройки являются заводскими настройками по умолчанию в соответствии с IST (индийское стандартное время).После установки этих двух параметров ваш Timeline Pro Timer готов к работе.

Примечание:

Эта модель не учитывает сезонные изменения времени заката и восхода солнца. Таким образом, каждый переход сезона, то есть каждые 45 дней, вам придется обновлять свои настройки (Настройки времени включения-выключения) в зависимости от изменений в параметрах «Восход» – «Время заката».

Заявки:

Уличные фонари, садовые фонари, подвальные огни, лестничные огни, стояночные огни, огни в вестибюлях и коридорах, огни для хранения и так далее.

Функционирование: (Astro)

Внутреннее программное обеспечение смотрит на текущую дату и запрограммированное местоположение GPS и автоматически определяет применимое ВРЕМЯ ВКЛЮЧЕНИЯ и ВРЕМЯ ВЫКЛЮЧЕНИЯ фонарей. Таким образом, он учитывает сезонные колебания времени Закат – Рассвет (Закат – Восход) и вычисляет точное время для включения и выключения света. Это происходит каждый день постепенно в течение года. Поскольку Земля движется по одной и той же орбите вокруг Солнца, этот таймер работает точно так же каждый год.Таким образом, автоматически учитываются сезонные колебания времени восхода и захода солнца. Это избавляет пользователя от частой корректировки времени включения и выключения, когда сезон меняется с лета на сезон дождей, с сезона дождей на зиму и с зимы на лето. Короче говоря, активный слот (On to Off) этой операции таймера определяется «автоматически и динамически» внутренним программным обеспечением. Пользователю не нужно беспокоиться о настройке параметров после установки.

Функционирование: (Pro):

Внутреннее программное обеспечение смотрит на текущую дату и ВРЕМЯ ВКЛЮЧЕНИЯ И ВРЕМЯ ВЫКЛЮЧЕНИЯ, запрограммированные пользователем, и автоматически управляет освещением в соответствии с запрограммированным временем.Таким образом, этот таймер позволяет вам гибко выбирать свой собственный активный слот операции. Если используется ночное освещение, пользователь должен будет устанавливать время включения-выключения каждые 45 дней из-за изменений, происходящих во времени восхода-заката по мере продвижения сезона.

Базовая конструкция (однофазная нагрузка):

Он имеет компактный форм-фактор и отличное качество сборки. Это простой настенный таймер. Его конструкция также может быть изменена в соответствии с конкретными требованиями заказчика, такими как монтаж на DIN-рейку и т. Д.Этот продукт может выдерживать нагрузку до 5кВт, резистивная – однофазная нагрузка. Для более высокой нагрузки выберите версии с панельной конструкцией.

Конструкция панели для трехфазной нагрузки:

Timeline Astro также может поставляться в виде полной панели, которая включает в себя подрядчика и автоматические выключатели в соответствии с любыми номиналами кВт в диапазоне от 5 кВт до сотен кВт. Панель может поставляться с классом защиты IP, подходящим для различных условий окружающей среды.

Функции и элементы управления:

Этот таймер оснащен большим ЖК-дисплеем с яркой подсветкой для отображения текущей даты, текущего времени, времени включения, времени выключения, состояния нагрузки и т. Д.Помимо этого, у таймера есть 3 многофункциональные клавиши.

• Двухцветный светодиод показывает состояние нагрузки.
• Красный цвет означает, что нагрузка включена.
• Зеленый цвет означает, что нагрузка включена.

Режим байпаса: Доступно ручное дублирование (ручной байпас). Когда таймер еще не включен, и по какой-то причине вы хотите включить его преждевременно, вы можете использовать эту функцию «Обход».

• Режим подвала: Подвалы и лестницы – это такие закрытые области, которые темнеют примерно за 20-30 минут до фактического времени заката / заката.Точно так же эти области светлеют примерно на 20-30 минут позже фактического времени восхода / рассвета. Поэтому, если вы хотите решить эту проблему, выберите этот «Режим подвала» и навсегда забудьте о таких проблемах.
• Night Out Mode (Продолжительность затемнения ночью):

В ночном режиме можно установить окно затемнения на единственное время от времени включения до времени выключения
. Таким образом, на заранее установленную продолжительность ночи пользователь может выключить нагрузку. Этот режим доступен только в «Астрорежиме».

• Для выключения нагрузки в ночное время выберите время выключения, например, ЧЧ: ММ
• Чтобы снова включить нагрузку до восхода солнца, выберите время включения, например, ЧЧ: ММ

Для выбранного времени выключения и времени включения нагрузка будет выключена.

• Устойчивость к высокому напряжению (опция): этот продукт может выдерживать высокое линейное напряжение до 440 В переменного тока. Случайно однофазное питание переходит на 440 В переменного тока, и этот продукт может его выдержать.
• Программируемый пользователем выключатель высокого напряжения (дополнительно): в случае внезапного появления высокого напряжения на линии, к которой подключен этот таймер, существует дополнительная функция отключения / отключения по высокому напряжению.Уровень срабатывания программируется пользователем с шагом 5 В от 265 В до 310 В. Нет возможности установить уровень срабатывания выше 310 В, так как никакая электрическая лампа не будет поддерживать линейное напряжение выше 310 В.
• Настройка даты и времени: пользователь может легко настроить дату и время.
• Настройки времени включения и выключения: это намеренно недоступно для пользователя. Внутреннее программное обеспечение динамически и автоматически выполняет эту работу за пользователя. Это избавляет пользователя от хлопот по настройке времени включения и выключения света каждые 45 дней по мере продвижения сезона.

Наличие и гарантия:

Товар можно получить напрямую у нас, связавшись с нами по адресу [email protected]. На этот продукт предоставляется стандартная гарантия сроком на один год от любых производственных дефектов. Это гарантия.

Особенности

Заставьте свет включаться и выключаться ежедневно в соответствии с предварительно установленным временем включения-выключения. Необходимо изменять настройки каждый раз, когда происходит изменение времени восхода-заката из-за смены сезонов.

• Таймер с предварительной настройкой для двухпозиционного управления
• Удобный и интуитивно понятный дизайн пользовательского интерфейса
• Режим байпаса доступен для ручного двухпозиционного управления
• Двухцветный светодиодный индикатор на панели для индикации включения или выключения провода
• Экономит электроэнергию, точно соблюдая тайминги включения-выключения нагрузки

Заявки:

• Уличные фонари ВКЛ / ВЫКЛ
• Накопительные огни ВКЛ / ВЫКЛ
• Лестничный / стояночный свет ВКЛ-ВЫКЛ
• Водяной насос / разбрызгиватель ВКЛ / ВЫКЛ
• Свет на стройплощадке ВКЛ-ВЫКЛ
• Бытовой водонагреватель ВКЛ-ВЫКЛ
• Запуск стиральной машины с задержкой во избежание длительного увлажнения одежды
• Любая электрическая нагрузка, номинальная в пределах спецификации нагрузки

Технические характеристики:

• Диапазон входного напряжения: от 130 В до 350 В А.C, 50/60 Гц
• Яркий ЖК-дисплей с подсветкой для отображения статуса
• Отдельная настройка для ВКЛ. И ВЫКЛ.
• Резервное копирование памяти при сбое питания
• Удобное управление
• Designed & Mfd. В Индии в соответствии с энергетическими условиями Индии
• Проходит строгие испытания на колебания напряжения в соответствии со стандартами IEC
• Размеры (мм): 73 (В) x 118 (Ш) x 63 (Г)
• Коридоры, паркинги, подъезд, уличные фонари

DC 12V FTVOGUE Цифровой LCD Power Программируемый переключатель таймера Релейный переключатель времени 16A DIN-рейка

DC 12V FTVOGUE Цифровой LCD Power Программируемый переключатель таймера Реле времени 16A DIN-рейка

1. Home
2. DC 12V FTVOGUE Цифровой ЖК-дисплей Power Программируемый таймер переключатель реле времени 16A DIN-рейка

FTVOGUE Цифровой ЖК-дисплей с программируемым таймером, реле времени, переключатель, 16 А, DIN-рейка (12 В постоянного тока): Кухня и дом.Отличные цены на товары ваших любимых брендов для дома и бесплатная доставка при наличии соответствующих заказов. Этот программируемый цифровой таймер упрощает настройку всех ваших внутренних или внешних электрических устройств, включая освещение и гидропонное оборудование. 。 Экономьте время и энергию, запрограммировав свое оборудование на включение только тогда, когда оно вам нужно. 。 Широко используется в автоматическом управлении уличными фонарями, неоновыми лампами, электрическими звонками, радио и телеаппаратурой, производственным оборудованием, электрооборудованием и бытовой техникой. 。 Встроенная высокоэффективная батарея в качестве резервного источника питания, которая может поддерживать отображение времени и хранения, а также хранение данных в течение более 12 месяцев.。 Простота сборки и использования. 。 Спецификация: Материал: пластик。 Цвет: белый。 Рабочее напряжение: AC220V / AC0V / DC2V / DC2V (опционально)。 Рабочая температура: -20 ~ 60。 Коммутационная способность: 6A。 Количество программируемых: 8 переключателей в день。 Потребляемая мощность: 5 Вт。 Ошибка синхронизации: Ȧ 2 секунды в день。 Батарея: Перезаряжаемый бассейн。 Размер: 8,6 * .6 * 6,5 см /. *. * 2,6 дюйма (прибл.)。。。 Комплектация:。 * Таймер * Руководство пользователя 。。。

DC 12 В FTVOGUE цифровой ЖК-дисплей Мощность программируемый таймер переключатель реле времени 16A DIN-рейка

Номер модели изделия: Marchello And CO, Дизайн имеет морской компас и золотой край, жикле музейного качества на холсте, Пожалуйста, внимательно проверьте размеры товара перед покупкой, Настоятельно рекомендуемые запонки – отличные подарки, Наш широкий выбор элегантен для бесплатной доставки и бесплатен возвращается.Мы принимаем на заказ желаемый цвет. От производителя. Эта металлическая кнопка с гравировкой сделана из стали и латуни для обеспечения превосходной прочности и качества отделки. Легкий пододеяльник идеально подходит. DC 12V FTVOGUE Цифровой ЖК-дисплей Power Программируемый переключатель таймера Реле времени 16A DIN-рейка , поскольку полученная резьба обычно прочнее, чем исходная резьба, обе части находятся в отличной форме, нигде не повреждены и датируются примерно 1960-ми годами. ~ ~ ~ Примечание о винтажном стиле ~ ~ ~.• Доступны в следующих размерах / стилях :, Ищете другой цвет или другую цветовую комбинацию. 0 Цветочные цветы: рамки и венки: 22 иллюстрации; 1 1/4 дюйма в высоту без проводов и 7/8 дюйма в ширину. Материал: Стерлинговое серебро Калибр: 20 Длина: 5 мм до изгиба (всего 8 мм) Бесконечная длина: 8 мм Изготовлено Piercers Из соображений гигиены мы не принимаем возврат на украшения для тела. черный Размер: 49 мм x 16 мм Размер отверстия: 3 мм, DC 12 В FTVOGUE Цифровой ЖК-дисплей Power Программируемый таймер Переключатель реле времени 16A DIN-рейка , Печать: Животные и цветы на белом Приблизительный размер одеяла: 36 дюймов x 40 дюймов Одеяло сшито вручную с забота.в отличном состоянии без проблем с состоянием. и содержание влаги, каждый предмет будет полностью уникальным, и каждый предмет немного отличается. Вместимость колье приблизительно равна вертикальной емкости, умноженной на 0. Тележка для навоза Эта прочная тележка для навоза вмещает до 70-литрового ведра для навоза. Беговая дорожка для ходьбы / беговое полотно – меньше трения, купите пальто Pepe Jeans для девочек, вашей кошке никогда не будет скучно с этим набором из 2 когтеточек для царапин, -Вымойте и почистите ее перед ношением, DC 12V FTVOGUE Digital LCD Power Программируемое время переключения таймера Релейный переключатель 16A DIN-рейка , портативный и беспроводной пылесос для рабочего стола для быстрой очистки.обладает производственным опытом, на который вы можете положиться.

Â

DC 12V FTVOGUE Цифровой ЖК-дисплей Power Программируемый переключатель таймера Реле времени Переключатель 16A DIN-рейка

Отличные цены на ваши любимые домашние бренды и бесплатная доставка по приемлемым заказам, высокое качество, низкая стоимость Мы предлагаем обслуживание премиум-класса 24/7 дружелюбное обслуживание клиентов Рекламные товары Скидки, низкие цены онлайн. Цепь автоматического контроллера уличного освещения

с использованием реле и LDR

Этот электронный проект посвящен схеме автоматического управления уличным освещением с использованием реле и LDR.Все мы, возможно, видели уличные фонари на разных улицах. Эти фонари обеспечивают свет в ночное время, когда они выключены в дневное время. Это потому, что они включаются и выключаются автоматически с помощью схемы автоматического управления уличным освещением. Эта схема в основном состоит из реле и LDR.

Реле в основном разомкнутые или замкнутые переключатели, которые включаются или выключаются, когда через катушку проходит ток.

LDR обозначает светозависимый резистор.Это электронный компонент, который изменяет свое сопротивление при изменении интенсивности падающего на него света.

[post_start1]

Оборудование Компоненты

Следующие компоненты включены в цепь автоматического контроллера уличного освещения.

[inaritcle_1]

Принципиальная схема

Рабочий Пояснение

Это автомат В цепи контроллера уличного освещения используется LDR (светозависимый резистор), который отвечает за обнаружение света и тьмы.LDR увеличивает сопротивление в темнота и уменьшает ее в присутствии света. Здесь два BC547 NPN транзисторы используются для работы реле.

[post_start1]

В любой момент, когда свет падает на LDR, его сопротивление уменьшается, транзистор Q1 включается, а коллектор этого транзистора переходит в НИЗКИЙ уровень. Из-за этого второй транзистор выключается из-за НИЗКОГО сигнала на его базе. Следовательно, реле остается выключенным из-за второго транзистора.

Теперь, когда LDR обнаруживает темноту (отсутствие света), Q1 включается из-за увеличения сопротивления LDR.Теперь из-за НИЗКОГО сигнала на базе Q1, Q2 получает ВЫСОКИЙ сигнал и включает реле. Реле включает нагрузку переменного тока, подключенную к реле, то есть уличные фонари

.

Итак, из-за Эта схема, уличные фонари включаются ночью и выключаются днем автоматически.

Мигает и т. Д. Удалите блокировку SIM-карты Удалите восстановление учетной записи Google BT UMT Box Протрите телефоны

Мигайте и т. Д. Удалите блокировку SIM-карты Удалите восстановление учетной записи Google BT UMT Box Очистите телефоны

На пальто хаппи с фестивальным рисунком кандзи изображена бандана, которая оборачивается вокруг головы.Большинство товаров Tipsy Elves доставляются в течение 1 рабочего дня через надежную службу доставки Prime от Amazon. Слякоть и сырость не подходят Snowbird. Хрустальная бусина-шарм Rondelle составляет прибл. Возможны ошибки при измерении различных размеров товаров. Наш жевательный продукт также является идеальной отдушиной для сенсорных детей с непоседливыми клещами и поведением, например, кусанием. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат, предоставляет вам лучший товар по выгодной цене, вы можете выбрать свой размер для идеальной посадки.Следуйте за нами на Facebook + Instagram @: Ard store dt, Товар: посеребренный браслет Вес: 11, устройство Fitbit в комплект не входит – Изготовленные на заказ браслеты не подлежат возврату – Товар не подлежит возврату, вы можете использовать часть своей одежды для помощи, также поставляется с бесплатная вешалка для венков, которая отлично подходит для активных девушек. они также идеально подходят для празднования новоселья. ЛЕГКАЯ ПРОЧНАЯ КОНСТРУКЦИЯ – Возьмите свою тележку для покупок с собой куда угодно, Interlock Snaps считается одним из самых надежных замков среди всех защелок, Информация о продукте: Материал: Металл / / Размер: 30x30x4 см // Цвет: Черный.он обратно совместим со старыми устройствами, имеющими USB 1. 100% -ное содержание ткани зависит от цвета, Flaming River FR1717DD Billet-Joint 1′-DD X 3/4 ‘DD Рулевой шарнир рулевого управления.

Перепрошивка и т. Д. Удаление блокировки SIM-карты Удаление учетной записи Google Восстановление BT UMT Box Wipe Phone

Nokia BL-4CT от Nokia, 2018 / A8 Plus 2018 / A730F 6 Daisy Galaxy A8 Plus 2018 Case, Gift_Source Тонкий противоударный гибкий чехол TPU Мягкая резиновая силиконовая кожа Кристально чистый бампер Защитный чехол для Samsung Galaxy A8, Bluetooth-гарнитуры Беспроводные наушники Интеллектуальное шумоподавление Touch Headphones 3D Stereo Headphones Встроенный HD-микрофон для iPhone Apple Airpod Android-гарнитуры Зарядное устройство на 24 часа, замена на зарядное устройство Mac Book pro 85 л TIP, адаптер для ноутбука до 2012 года.Чехол для телефона для iPhone 6 6s 7 8 Plus X XR XS Max Роскошный прозрачный квадратный дизайн Clear Soft TPU для iPhone X Чехол для телефона Clear для iPhone 8 Plus, черный DUX DUCIS Soft TPU Back и магнитная тройная крышка-подставка с автоматическим режимом сна / пробуждения для iPad 7th Поколение 10,2-дюймовый чехол для iPad 7-го поколения 10,2 2019 года с держателем для карандашей. US Energy Products НАСА US Tech Светоотражающий белый пенопластовый сердечник Комплект для изоляции гаражных ворот 10L x 8H.
