Ремонт блока АТХ/АТ (методика)

Ремонт блока АТХ/АТ (методика)

Ремонт блока АТХ/АТ (методика).

---

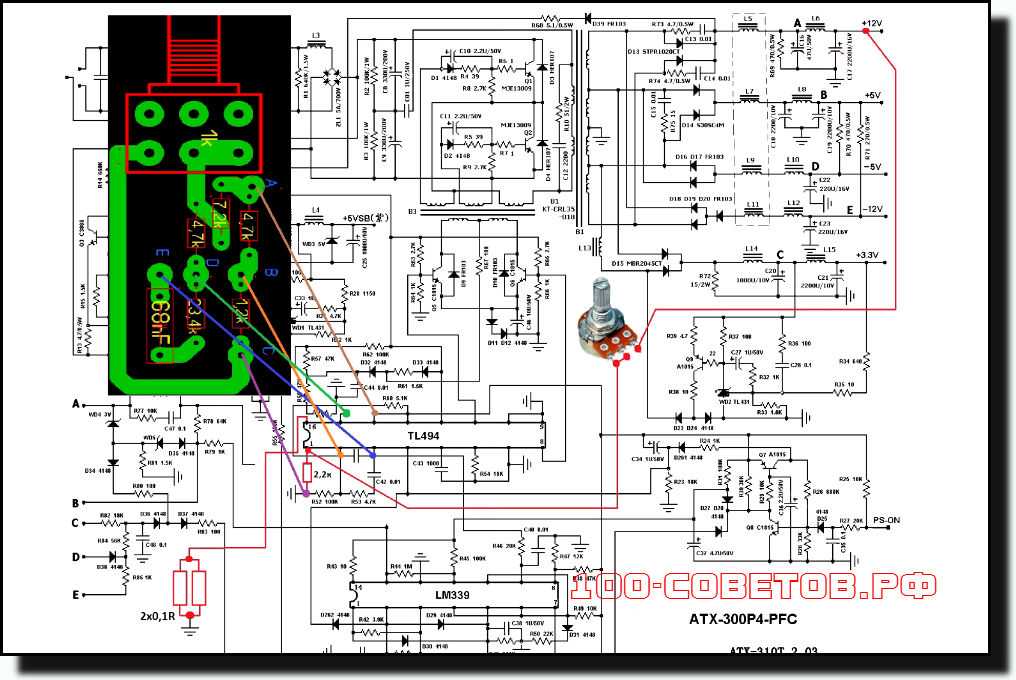

	Типовую схему можно взять тут:  AT и ATX

   Все работы с импульсным блоком питания проводить отключив его от сети ~220V !!!

  Схема управления.

  Проверку блока начинают со схемы управления. (ШИМ-контроллер TL494CN)
  Описание микросхемы можно взять тут

  Для этого понадобится стабилизированный блок питания 12В.
  Подключаем к схеме испытуемого ИБП как показано на схеме рис.1 и смотрим
  наличае осциллограмм на соответсвующих выводах.
  Показания осциллографа снимать относительно общего провода.

  Рис.1 Проверка работоспособности TL494CN

  После проверки не забудь вывод 4 вернуть в схему !!!


  Высоковольтная цепь.

  Для этого последовательно проверяем: предохранитель, защитный терморезистор,
  катушки, диодный мост, электролиты высокого напряжения, силовые транзисторы (2SC4242),
  первичную обмотку трансформатора, элементы управления в базовой цепи
  силовых транзисторов.   (смотри рис.2 и рис.3)

  Первыми обычно сгорают силовые транзисторы.
  Лучше заменить на аналогичные: 2SC4242, 2SC3039, КТ8127(А1-В1), КТ8108(А1-В1) и т.п.
  Элементы в базовой цепи силовых транзисторов.(проверить резисторы на обрыв)

  Как правило, если сгорает диодный мост (диоды звонятся накоротко), то соответственно
  от поступившего в схему переменного тока вылетают электролиты высокого напряжения.
  Обычно мост - это RS205 (2А 500В) или хуже. Рекомендуемый - RS507 (5А 700В) или аналог.
  Ну и последним всегда горит предохранитель. :)

  И так: все нерабочие элементы заменены. Можно приступить к безопасным
  испытаниям силовой части блока. Для этого понадобится трансформатор с вторичной
  обмоткой на 36В. Подключаем как показано на Рис.2
  На выходе диодного моста должно быть напряжение 50..52В
  Соответственно на каждом электролите высокого напряжения будет половина от 50..52В.
  Между эмиттером и коллектером каждого силового транзистора также
  должна быть половина от 50.
  .52В.

  Рис.2 Проверка входной цепи.


  Если всё в порядке, то можно переходить к следующему пункту.


  Проверка работы силовых транзисторов.

  Проверку режимов работы в принципе можно и не делать.
  Если первые два пункта пройдены, то на 99% можно считать БП исправным.
  Однако, если силовые транзисторы были заменены на другие аналоги или если вы решили
  заменить биполярные транзисторы на полевые (напрмер КП948А, цоколёвка совпадает),
  то необходимо проверить как транзистор держит переходные процессы.
  Для этого необходимо подключить испытуемый блок как показано на рис.1 и рис.2.
  Осциллограф отключить от общего провода!
  Осциллограммы на коллекторе силового транзистора измерять относительно его эмиттера.
  (как показано на рис.3, напряжение будет меняться от 0 до 51В)
  При этом процесс перехода от низкого уровня к высокому должен быть мгновенным.
  (ну или почти мгновенным).   Это во многом зависит от частотных харрактеристик
  транзистора и демпферных диодов (на рис.3 FR155. аналог 2Д253, 2Д254).
  Если переходной процесс происходит плавно (присутствует небольшой наклон),
  то скорее всего уже через несколько минут радиатор силовых транзисторов
  очень сильно нагреется. (при нормальной работе - радиатор длжен быть холодный)

  Рис.3 Проверка работы силовых транзисторов.




  Проверка выходных параметров блока питания.

  После всех вышеперечисленных работ необходимо проверить
  выходные напряжения блока.
  Нестабильность напряжения при динамической нагрузке,
  собственные пульсации и т.п.

  Можно на свой страх и риск воткнуть испытуемый блок
  в рабочую системную плату или собрать схему рис. 4

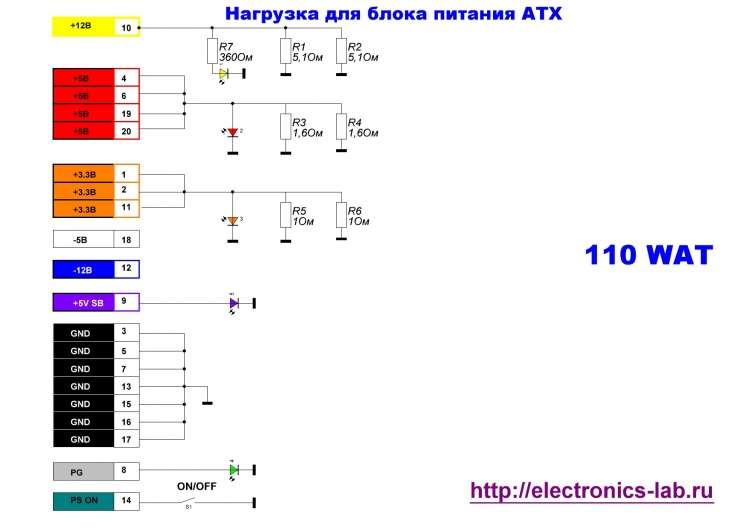

  Рис.4 Упрощенная схема нагрузки БП.



  Данная схема собирается из резисторов ПЭВ-10.
  Резисторы монтировать на алюминиевый радиатор.
  (для этих целей очень хорошо подходит швеллер 20х25х20)
  Блок питания без вентилятора не включать !
  Также желательно обдувать резисторы.

  Пульсации смотреть осциллографом непосредственно на нагрузке.
  (от пика до пика должно быть не более 100 мВ, в худшем случае 300 мВ)

  Вообще не рекомендуется нагружать БП более 1/2 заявленной мощности.
  (например: если указано, что БП 200 Ватт, то нагружать не более 100 Ватт)

  При желании схему нагрузки можно усложнить:

  Рис.4.1 Экстремальная нагрузка блока питания.




  Автогенераторный вспомогательный источник.

  Используется для питания TL494CN и стабилизатора +5Vsb
  (смотри схему АТХ блока)

  Варианты вспомогательных источников в недорогих блоках:

  Рис.5  Вариант 1





  Рис.6  Вариант 2




   В более дорогих БП дополнительные источники реализуют на микросхемах серии TOPSwitch.
    KA1H0165R  KA1H0165RN



...или второй вариант:

.

Part	Value	Part	Value
R101	100 kOm	D101	UF4007
R102	500 kOm	D102	1N4937
R103	120 Om	D103	1N4948
R104	1,2 kOm	D201	Shottoky
C101	222/630V	C202	470mF / 10V
C103	222 uF	R201	500 Om
ZD101	12V / 0. 5W	D201	20mH

   Описание на русском языке смотрите на сайте www.compitech.ru
		вот тут или воспользоваться поисковиком     www.av.com


Назад

Хостинг от uCoz

Ремонт компьютерного блока питания – Практическая электроника

Для более доступного объяснения данного материала настоятельно рекомендую прочесть статью по основам ремонта компьютерных блоков питания.

Проверяем входное сопротивление

Итак, дали в ремонт блок питания Power Man на 350 Ватт

Что делаем первым делом? Внешний и внутренний осмотр. Смотрим на «потроха». Если ли какие сгоревшие радиоэлементы? Может где-то обуглена плата или взорвался конденсатор, либо пахнет горелым кремнием? Все это учитываем при осмотре. Обязательно смотрим на предохранитель. Если он сгорел, то ставим вместо него временную перемычку примерно на столько же Ампер, а потом замеряем входное сопротивление через два сетевых провода. Это можно сделать на вилке блока питания при включенной кнопке «ВКЛ». Оно НЕ должно быть слишком маленькое, иначе при включении блока питания еще раз произойдет короткое замыкание.

Замеряем напряжения

Если все ОК, включаем наш блок питания в сеть с помощью сетевого кабеля, который идет вместе с блоком питания, и не забываем про кнопочку включения, если она у вас была в выключенном состоянии.

Далее меряем напряжение на фиолетовом проводе

Мой пациент на фиолетовом проводе показал 0 Вольт. Беру мультиметр и прозваниваю  фиолетовый провод на землю. Земля — это провода черного цвета с надписью СОМ. COM — сокращенно от «common», что значит «общий». Есть также некоторые виды «земель»:

Как только я коснулся земли и фиолетового провода, мой мультиметр издал дотошный сигнал «ппииииииииииип» и  показал нули на дисплее. Короткое замыкание, однозначно.

Ну что же, будем искать схему на этот блок питания. Погуглив по просторам интернета, я нашел схему. Но нашел только на Power Man 300 Ватт. Они все равно будут похожи. Отличия в схеме были лишь в порядковых номерах радиодеталей на плате. Если уметь анализировать печатную плату на соответствие схемы, то это не будет большой проблемой.

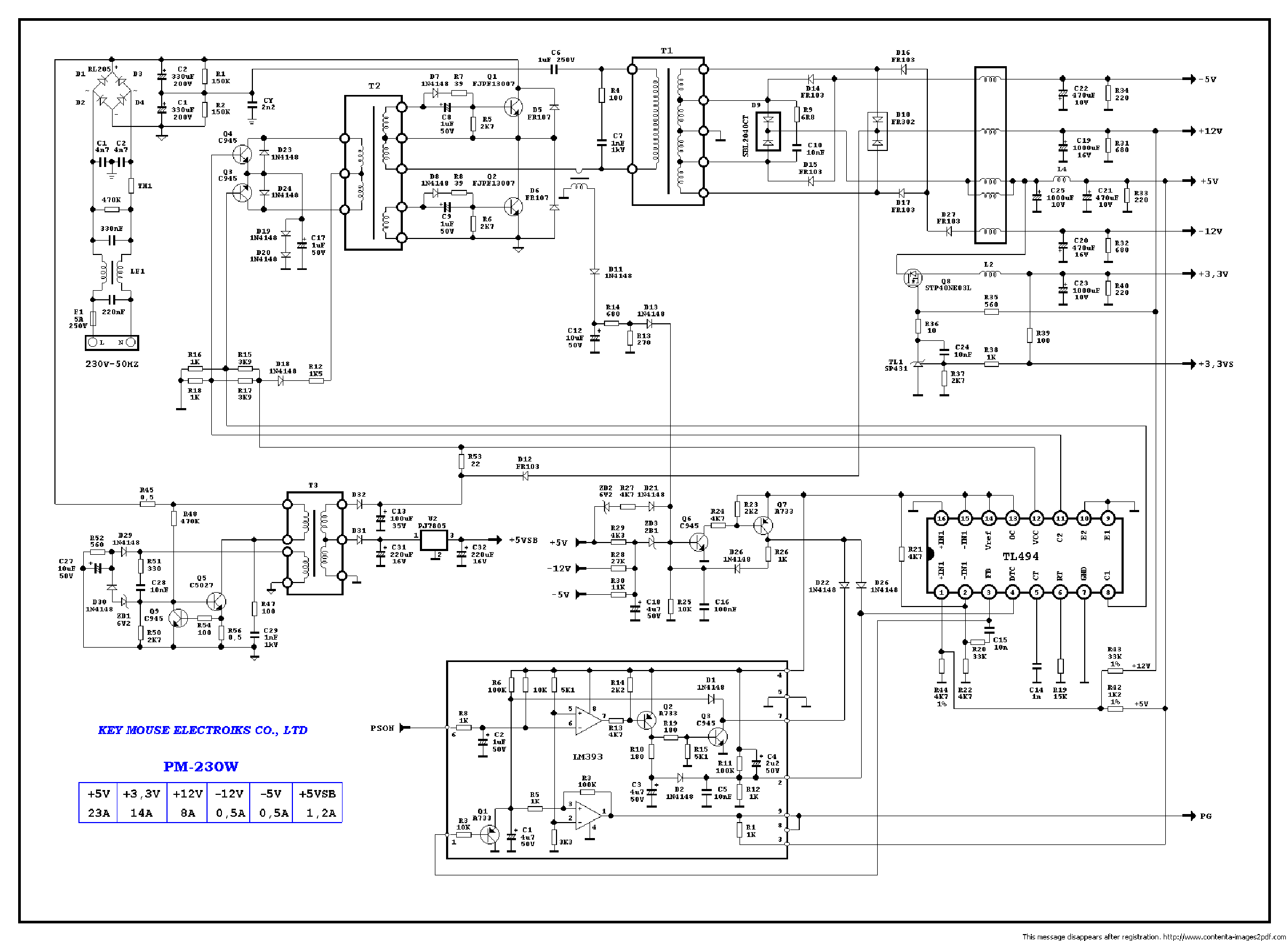

А вот и схемка на Power Man 300W. Щелкните по ней для увеличения в натуральный размер.

Ищем виновника

Как мы видим в схеме, дежурное питание, далее по тексту — дежурка, обозначается как +5VSB:

Прямо от нее идет стабилитрон номиналом в 6,3 Вольта на землю. А как вы помните, стабилитрон — это тот же самый диод, но подключается в схемах наоборот. У стабилитрона используется обратная ветвь ВАХ. Если бы стабилитрон был живой, то у нас провод +5VSB не коротил бы на массу. Скорее всего стабилитрон сгорел и PN переход разрушен.

Что происходит при сгорании разных радиодеталей с физической точки зрения? Во-первых, изменяется их сопротивление. У резисторов оно становится бесконечным, или иначе говоря, уходит в обрыв. У конденсаторов оно иногда становится очень маленьким, или иначе говоря, уходит в короткое замыкание. С полупроводниками возможны оба этих варианта, как короткое замыкание, так и обрыв.

[quads id=1]

В нашем случае мы можем проверить это только одним способом, выпаяв одну или сразу обе ножки стабилитрона, как наиболее вероятного виновника короткого замыкания. Далее будем  проверять пропало ли короткое замыкание между дежуркой и массой или нет. Почему так происходит?

Вспоминаем простые подсказки:

1)При последовательном соединении работает правило больше большего, иначе говоря, общее сопротивление цепи больше, чем сопротивление большего из резисторов.

2)При параллельном же соединении работает обратное правило, меньше меньшего, иначе говоря итоговое сопротивление будет меньше чем сопротивление резистора меньшего из номиналов.

Можете взять произвольные значения сопротивлений резисторов, самостоятельно посчитать и убедиться в этом. Попробуем логически поразмыслить, если у нас одно из сопротивлений параллельно подключенных радиодеталей будет равно нулю, какие показания мы увидим на экране мультиметра ? Правильно, тоже равное нулю…

И до тех пор пока мы не устраним это короткое замыкание путем выпаивания одной из ножек детали, которую мы считаем проблемной, мы не сможем определить, в какой детали у нас короткое замыкание. Дело все в том,  что при звуковой прозвонке, ВСЕ детали параллельно соединенные с деталью находящейся в коротком замыкании, будут у нас звониться накоротко с общим проводом!

Пробуем выпаять стабилитрон. Как только я к нему прикоснулся, он развалился надвое. Без комментариев…

Дело не в стабилитроне

Проверяем, устранилось ли у нас короткое замыкание по цепям дежурки и массы, либо нет. Действительно, короткое замыкание пропало. Я сходил в радиомагазин за новым стабилитроном и запаял его. Включаю блок питания, и… вижу как мой новый, только что купленный стабилитрон испускает волшебный дым)…

И тут я сразу вспомнил одно из главных правил ремонтника:

Если что-то сгорело, найди сначала причину этого, а только затем меняй деталь на новую или рискуешь получить еще одну сгоревшую деталь.

Ругаясь про себя матом, перекусываю сгоревший стабилитрон бокорезами  и снова включаю блок питания.

Так и есть, дежурка завышена: 8,5 Вольт. В голове крутится главный вопрос: «Жив ли еще ШИМ контроллер, или я его уже благополучно спалил?». Скачиваю даташит на микросхему и вижу предельное напряжение питания для ШИМ контроллера, равное 16 Вольтам. Уфф, вроде должно пронести…

Проверяем конденсаторы

Начинаю гуглить по моей проблеме на спец сайтах, посвященных ремонту БП ATX. И конечно же, проблема завышенного напряжения дежурки оказывается в банальном увеличении ESR электролитических конденсаторов в цепях дежурки. Ищем эти конденсаторы на схеме и проверяем их.

Вспоминаю о своем собранном приборе ESR метре

Самое время проверить, на что он способен.

Проверяю первый конденсатор в цепи дежурки.

ESR в пределах нормы.

Находим виновника проблемы

Проверяю второй

Жду, когда на экране  мультиметра появится какое-либо значение, но ничего не поменялось.

Понимаю, что виновник, или по крайней мере один из виновников проблемы найден. Перепаиваю конденсатор на точно такой же, по номиналу и рабочему напряжению, взятый с донорской платы блока питания. Здесь хочу остановиться подробнее:

Если вы решили поставить в блок питания ATX электролитический конденсатор не с донора, а новый, из магазина, обязательно покупайте LOW ESR конденсаторы, а не обычные. Обычные конденсаторы плохо работают в высокочастотных цепях, а в блоке питания, как раз именно такие цепи.

Итак, я включаю блок питания и снова замеряю напряжение на дежурке. Наученный горьким опытом уже не тороплюсь ставить новый защитный стабилитрон и замеряю напряжение на дежурке, относительно земли. Напряжение 12 вольт и раздается высокочастотный свист.

Снова сажусь гуглить по проблеме завышенного напряжения на дежурке, и на сайте rom.by, посвященном как ремонту БП ATX  и материнских плат так и вообще всего компьютерного железа. Нахожу свою неисправность поиском в типичных неисправностях данного блока питания. Рекомендуют заменить конденсатор емкостью 10 мкФ.

Замеряю ESR на конденсаторе…. Жопа.

Результат, как и в первом случае: прибор зашкаливает. Некоторые говорят, мол зачем собирать какие-то приборы, типа вздувшиеся нерабочие конденсаторы итак видно —  они припухшие, или вскрывшиеся розочкой

Да, я согласен с этим. Но это касается только конденсаторов большого номинала. Конденсаторы относительно небольших номиналов не вздуваются. В их верхней части нет насечек по которым они могли бы раскрыться. Поэтому их просто невозможно определить на работоспособность визуально. Остается только менять их на заведомо рабочие.

Итак, перебрав свои платы был найден и второй нужный мне конденсатор на одной из плат доноров. На всякий случай было измерено его ESR. Оно оказалось в норме. После впаивания второго конденсатора в плату, включаю блок питания клавишным выключателем и измеряю дежурное напряжение. То, что и требовалось, 5,02 вольта… Ура!

Измеряю все остальные напряжения на разъеме блока питания. Все соответствуют норме. Отклонения рабочих напряжений менее 5%.  Осталось впаять стабилитрон на 6,3 Вольта.  Долго думал, почему стабилитрон именно на  6,3 Вольта, когда напряжение дежурки равно +5 Вольт? Логичнее было бы поставить на 5,5 вольт или аналогичный, если бы он стоял для стабилизации напряжения на дежурке. Скорее всего, этот стабилитрон стоит здесь как защитный, для того, чтобы в случае повышения напряжения на дежурке, выше 6,3 Вольт, он сгорел и замкнул накоротко цепь дежурки, отключив тем самым блок питания и сохранив нашу материнскую плату от сгорания при поступлении на нее завышенного напряжения через дежурку.

Вторая функция этого стабилитрона, видать, защита ШИМ контроллера от поступления на него завышенного напряжения. Так как дежурка соединена с питанием микросхемы через достаточно низкоомный резистор, поэтому на 20 ножку питания микросхемы ШИМ поступает почти то же самое напряжение, что и присутствует у нас на дежурке.

Заключение

Итак, какие можно сделать выводы из этого ремонта:

1)Все параллельно подключенные детали при измерении влияют друг на друга. Их значения активных сопротивлений считаются по правилу параллельного соединения резисторов. В случае короткого замыкания на одной из параллельно подключенных радиодеталей, такое же короткое замыкание будет на всех остальных деталях, которые подключены параллельно этой.

2)Для выявления неисправных конденсаторов одного визуального осмотра мало и необходимо либо менять все неисправные электролитические конденсаторы в цепях проблемного узла устройства на заведомо рабочие, либо отбраковывать путем измерения прибором ESR-метром.

3)Найдя какую либо сгоревшую деталь, не торопимся менять её на новую, а ищем причину которая привела к её сгоранию, иначе мы рискуем получить еще одну сгоревшую деталь.

PC ATX PSU Quick Repair

В этом документе я показываю ремонт источников высокого напряжения. Если вы не знакомы с высоким напряжением и/или у вас нет нужных инструментов, пожалуйста, не ремонтируйте устройства этого типа. Высокое напряжение может повредить вашему здоровью и даже закончиться смертью.

Сегодня на мою телефонную линию поступил звонок из бухгалтерского агентства с серьезной проблемой на их серверном ПК, где хранятся базы данных клиентов.

ПК не мог запуститься, а другие клиентские компьютеры не могли работать в офисе из-за проблем с сервером. Я сразу же отправился в агентство, чтобы узнать, в чем проблема и что делать.

Сервер представляет собой ПК P4 с XP и установленным сервером MS SQL. Не имеет большого значения, но это делает работу. Через несколько секунд я получил поездку с проблемой блока питания, выяснил, что блок питания плохой. У агентства нет другого блока питания для такой ситуации, поэтому я должен заказать его. Тем не менее, это займет день или около того, прежде чем он прибудет. Решаю ремонтировать БП.

Сначала я проверил номер версии блока питания. Этот блок питания версии 2.3, как вы можете видеть на фото справа в таблице DC OUTPUT MAX. Эти номера версий описывают типичную конструкцию блока питания, которая соответствует международным нормам и должна соответствовать механическим и электрическим стандартам.

Вот история изменений версий блоков питания:

Дата выпуска версии Примечания

1. 0 декабрь 1997 г. Публичная версия

1.1 апрель 1998 г. .

Добавлены вырезы в корпусе для всех механических очертаний, чтобы прояснить запретные зоны.

Добавлено Приложение C. 2.0 Май 2001 г.

Добавлено описание SFX12V

Добавлены дополнительные значения мощности

Обновлены отраслевые стандарты

Повышенный ток в режиме ожидания

2.1 августа 2001 г.

• Раздел 4.4 Обновленный рисунок 4 Разъемы SFX/SFX12V
• В разделе 5.8 удалено имя поставщика 2.2, декабрь 2001 г.
• Раздел 3.23 Типовое распределение питания. Изменить минимальную нагрузку на шину 5 В на 0,3 А
• Раздел 3.3.2 PS_ON#. Добавить текст «Блок питания не должен блокироваться при выключении

состояние, когда PS_ON# активируется импульсами от 10 мс до 100 мс во время затухания шин питания».

2.3 Апрель 2003 г.

• Переформатировать и обновить таблицу изменений
• Отказ от ответственности при обновлении
• Удаление направляющих для SFX без разъема 12 В
• Обновленное руководство по мощности и току
• Добавлены целевые показатели эффективности для легкой и стандартной загрузки
• Увеличение минимального КПД при полной нагрузке с 68% до 70%
• Обновленное руководство по эффективности режима ожидания
• Добавлен разъем Serial ATA
• Обновлены графики поперечного регулирования

Это БП версии 2. 3, нет больших отличий что означает электроника.

Мой второй и очень минималистичный тест заключался в том, чтобы отключить блок питания от материнской платы и от всех других устройств, замкнув провод ЗЕЛЕНЫЙ и ЧЕРНЫЙ проводом. Блок питания запустился сразу.

Я был немного удивлен! Я ожидал, что блок питания не включится, но…

После этого теста я подключил свой тестер блока питания Xilence к устройству и посмотрел, что происходит:

В реальном мире этот тип тестирования представляет собой не что иное, как проверку напряжений и времени PG. Тестер этого типа выходит из строя во многих ситуациях и не обнаруживает неисправный блок питания даже при добавлении нагрузки на блок питания или без него. Другими словами, это просто мультиметр, который может одновременно отображать все напряжения и время PG на одном экране. Не ожидайте слишком многого от этого инструмента.

Можете ли вы распознать проблему? Да? хорошо, нет? без проблем. Проверьте увеличенное изображение моего тестера. Вы можете увидеть четыре разных напряжения и одно так называемое PG в мс.

Напряжение 1: +3,3 В

Напряжение 2: +5 В

Напряжение 3: +12 В

Напряжение 4: -12 В

PG представляет собой сигнал Power Good , который измеряется в миллисекундах или 8

7 .   Каждый блок питания имеет регулировку напряжения постоянного тока, которая должна оставаться в пределах диапазона регулирования. С или без нагрузки на выходные разъемы.

Это допуск выходного напряжения постоянного тока.

Здесь я сделал для вас таблицу допустимых отклонений выхода постоянного тока, которую вы можете использовать практически для любого блока питания ATX для компьютеров. В большинстве случаев я использую справочник Intel.

Я получил измерение на своем тестере блока питания на 5VSB между 3,9 В и 4,5 В. Это выходит за пределы таблицы допусков и делает ошибку. +5 VSB — это выход резервного источника питания, который активен при наличии питания переменного тока.

Этот выход обеспечивает источник питания для цепей, которые должны оставаться в рабочем состоянии, когда пять основных выходных шин постоянного тока находятся в отключенном состоянии. Примеры использования включают управление программным питанием, пробуждение по локальной сети, пробуждение по модему, обнаружение вторжений или приостановку действий в состоянии.

Современные материнские платы имеют так называемую схему включения питания с логическим управлением. Поэтому кнопка включения подключена к материнке, а не к БП, как это было на старых ПК-ах. Из-за этой логической схемы управления ПК не может включиться, но без модуля питания блок питания включился, когда я замкнул зеленый и черный провод на разъеме блока питания, который идет к материнской плате. Следующим очень важным элементом для устранения неполадок является параметр PG.

Power Good или Intel PWR_OK — это сигнал, используемый источником питания системы для указания того, что выходы +5 В постоянного тока, +3,3 В постоянного тока и +12 В постоянного тока находятся в пределах пороговых значений регулирования источника питания. Если синхронизация сигнала PG находится в диапазоне от 100 мс до 500 мс, блок питания должен быть в порядке, в противном случае с блоком питания возникнут проблемы. Как я понял, 5VBS находится в плохом диапазоне, сигнал PG находится в диапазоне с другими напряжениями, и я был уверен, что это не большая проблема. Давайте посмотрим, в чем была проблема:

Внутри блока питания. Немного грязный, но ничего необычного или? Узнал слегка вздутый конденсатор. Взял свой старый добрый СОЭ-метр, самодельный, проверил все колпачки и этот тоже. После проверки кепок из диапазона оказалась только одна кепка. Этот выпуклый.

Вот чтение, LOŠ означает ПЛОХОЕ.

После этого я проверил на укороченные или неисправные компоненты, но больше ничего не нашел. Была еще одна небольшая проблема. Скрежещущий звук, исходящий от охлаждающего вентилятора блока питания. После того, как я разобрал вентилятор и добавил немного графитовой смазки, шум пропал. Смотрите фотографии ниже.

Прочистил весь блок сжатым воздухом и собрал его вместе. Вот результат:

После того, как я вернул блок питания на сервер, он включился и работал нормально.

Вы можете найти отличное руководство по ремонту блока питания ATX от г-на Джестина Йонга на этом веб-сайте: http://www.powersupplyrepairguide.com , если вам интересно узнать, как ремонтировать такое оборудование.

Вывод:

Я использую эту технику, чтобы быстро определить место или путь возникновения проблем в таких устройствах.

— замкните зеленый и любой черный провода на разъеме, когда блок питания находится вне ПК

— если блок питания запустится, то у вас нет большой проблемы

— если у вас есть тестер блока питания, что-то вроде моего, используйте их для измерения напряжения и PG, если

нет, используйте обычно мультиметр

– проверьте результаты с помощью справочной таблицы выходных напряжений из этой статьи

– определите неисправное напряжение и начните проверку частей в этой области

базовый опытный ремонтник и новички в мире ремонта БП.

Для дальнейшего изучения техники ремонта блоков питания обратитесь к книгам г-на Джестина Йонга, который составил хорошо разъясненные руководства по ремонту с великолепными картинками и пояснениями.

Надеюсь, вам понравится эта статья.



Эта статья была подготовлена ​​для вас Кристианом Робертом Аджичем из Нови-Кнежеваца, Сербия.



Пожалуйста, окажите поддержку, нажав на социальные кнопки ниже. Ваши отзывы о публикации приветствуются. Пожалуйста, оставьте это в комментариях.

P.S-    Если вам понравилось это читать, нажмите здесь  , чтобы подписаться на мой блог (бесплатная подписка). Таким образом, вы никогда не пропустите пост . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам. Спасибо!

Примечание. Вы можете проверить его предыдущий пост по ссылке ниже:

Laptop Keyboard Teardown



Нравится (182) Не нравится (2)

Ремонт рабочего стола Рядом с вами | Воплощение ваших технологий в жизнь

ОБЫЧНЫЙ РЕМОНТ НАСТОЛЬНЫХ КОМПЬЮТЕРОВ

ВЫПОЛНЯЕТСЯ В ОКРУГЕ СТОКС, Северная Каролина

ЗАМЕНА ЭКРАНА

Несчастные случаи случаются, мы понимаем. Подставка для всех и одного рабочего стола соскользнула со стола, и весь компьютер рухнул на пол. Возможно, ваш малыш работал над своими навыками подачи… Не смейтесь, эта история реальна. Не теряйте надежду. Мы можем заменить экран и сенсорные возможности дешевле, чем стоимость полной замены.

УДАЛЕНИЕ ВИРУСОВ

Неприятно, когда ваш рабочий стол заражен вирусом. Эти маленькие ошибки могут вызвать медлительность системы, всплывающие окна, кражу личной информации и многое другое. Мы предлагаем удаление вирусов на всех типах устройств, включая Windows, Mac и Chromebook. Мы позаботимся о том, чтобы инфекции были удалены, а любой ущерб, который они могли нанести, был устранен, чтобы вы могли снова наслаждаться своим устройством.

ЗАМЕНА ИЛИ РЕМОНТ МАТЕРИНСКОЙ ПЛАТЫ

Если ваш настольный компьютер включается, но вы слышите серию звуковых сигналов или видите серию мигающих индикаторов, возможно, материнская плата повреждена. В некоторых случаях может потребоваться замена материнской платы, а в других случаях ее можно отремонтировать на нашем стенде или у одного из наших партнеров.

ЗАМЕНА НАКОПИТЕЛЯ

Вы слышите щелчки жесткого диска? Ваш компьютер не загружается в операционную систему? Виновником может быть ваш накопитель. Полная диагностика может показать состояние вашего диска, будь то жесткий диск или твердотельный накопитель. В зависимости от состояния диска мы можем выполнить передачу данных на другой диск, пока не стало слишком поздно. Если нет, мы можем позаботиться о вас с нашими вариантами восстановления данных. Независимо от состояния ваших данных, мы можем, по крайней мере, заменить диск и восстановить работоспособность вашего рабочего стола.

ПЕРЕГРЕВ

Перегрев не является обычной проблемой для традиционных настольных компьютеров, если устройство не установлено в месте с большим количеством пыли, например, в мастерской. На традиционном рабочем столе остается много места для сбора пыли. Это не относится к настольным компьютерам All-in-One и настольным компьютерам малого форм-фактора, поскольку их охлаждающие компоненты меньше и компактнее, что позволяет накапливать пыль, которая может засорить радиатор. Если вы заметили, что вентилятор вашего компьютера издает странный шум, возможно, его необходимо почистить. Если компьютерные вентиляторы работают постоянно, возможно, потребуется заменить термопасту, которая отводит тепло от чипсета к радиатору.

ОБНОВЛЕНИЕ ОЗУ

Если вы расстраиваетесь, когда ваш рабочий стол зависает при больших нагрузках, вам может понадобиться больше оперативной памяти. Если у вас открыто несколько вкладок браузера, текстовый документ редактируется и одновременно транслируется музыка, вы будете определены как «многозадачник». Увеличение памяти компьютера или оперативной памяти позволит вам более эффективно переключаться между открытыми окнами. В зависимости от модели вашего настольного компьютера будет определено, сколько оперативной памяти можно добавить и какая максимальная пропускная способность или скорость совместима.

ОБНОВЛЕНИЕ НАКОПИТЕЛЯ

Ваш внутренний накопитель заполнен? Диски хранения бывают разных размеров физического форм-фактора, а также логического пространства для хранения, измеряемого в гигабайтах или терабайтах. Позвольте использованию предоставить вам варианты, которые наилучшим образом соответствуют вашим потребностям сегодня и в будущем.

МОДЕРНИЗАЦИЯ ЦП

Требуется повышение производительности вашего настольного ПК? Возможно, вы сможете обновить процессор для многоядерных улучшений или более высокой частоты GHz. Для устройств, изготовленных по индивидуальному заказу, это всегда вариант, а для фирменных настольных ПК он может отличаться из-за ограничений блока питания. Если вы хотите получить максимальную отдачу от кремнезема , мы можем разогнать процессор после применения специальной системы охлаждения или термопасты более высокого качества.

ЗАМЕНА БЛОКА ПИТАНИЯ

Если ваш рабочий стол больше не включается без признаков вращения вентилятора или индикатора, виновником, вероятно, является блок питания. Работа блока питания состоит в том, чтобы преобразовывать мощность переменного тока от настенной розетки в мощность постоянного тока, которую могут использовать другие компоненты. Большинство блоков питания для настольных ПК имеют мощность от 350 до 450 Вт, тогда как для игровых настольных компьютеров используются блоки питания мощностью от 450 до 1200 Вт. При выборе блока питания на замену или покупке нового блока питания важно учитывать рейтинг эффективности и требуемую мощность компонентов.

ЗАМЕНА АДАПТЕРА ПЕРЕМЕННОГО ТОКА

Некоторые настольные компьютеры не имеют внутреннего блока питания, но используют адаптер переменного тока. Это чаще встречается в процессорах низкого уровня, которые могут работать с мощностью от 45 до 90 Вт, а также в настольных компьютерах малого форм-фактора или Micro Tower.

РЕМОНТ ОПЕРАЦИОННОЙ СИСТЕМЫ

Ваш рабочий стол больше не загружается правильно? Возможно, вы страдаете от паники ядра или “синих экранов смерти”… в любом случае мы можем восстановить поврежденную операционную систему.

МОДЕРНИЗАЦИЯ РАДИАТОРА ЦП

Радиатор ЦП действует аналогично радиатору в вашем автомобиле, рассеивая тепло и отводя его от внутренних органов. При выборе правильного радиатора важно учитывать конструкцию корпуса и воздушный поток. В игровых автоматах высокого класса радиатор обычно сочетается с радиатором с водяным охлаждением и насосом, что позволяет более эффективно охлаждать компоненты.

ОБНОВЛЕНИЕ ГРАФИЧЕСКОЙ КАРТЫ

Новая игра загружена и недовольна количеством кадров в секунду? Возможно, пришло время для обновления видеокарты. Видеокарты выполняют рендеринг визуальных эффектов. Графическая карта также может использоваться для подключения нескольких экранов к вашему компьютеру.

УСТАНОВКА МАТЕРИНСКОЙ ПЛАТЫ

Материнская плата или системная плата — это основа или спинной мозг вашего компьютера, где все компоненты соединяются и взаимодействуют друг с другом. Тип и набор микросхем вашей материнской платы будут определять процессор, который можно установить, объем и тип оперативной памяти, а также количество внутренних компонентов и внешних периферийных устройств, которые можно подключить. Материнские платы выпускаются в нескольких форм-факторах, включая расширенный ATX (EATX), стандартный ATX, Mini ATX и Micro ATX.

ВОДЯНОЕ ОХЛАЖДЕНИЕ, РАДИАТОРЫ И КОНТУРЫ

Какой бесшумный опыт для вашего высококлассного оборудования? Водяное охлаждение – это выход. Мы можем помочь с выбором и установкой подходящих радиаторов процессора и графического процессора.

ПОГРУЗЧИКИ ПЕРЕНАПРЯЖЕНИЙ И ИБП

Скачки напряжения могут вызвать катастрофические повреждения электрооборудования. Вы не осознаете важность защиты от этого, пока не столкнетесь с последствиями замены электроники стоимостью в тысячи долларов.
Существует несколько вариантов защиты от перенапряжения, но не все они работают одинаково. Важно, чтобы любая внешняя линия проходила через подавитель перенапряжения, прежде чем она будет подключена к вашим устройствам. Также важно выбрать ограничитель перенапряжения с достаточно высоким номиналом Джоуля для защиты подключенного оборудования.
