Ремонт компьютерного блока питания – Практическая электроника

Для более доступного объяснения данного материала настоятельно рекомендую прочесть статью по основам ремонта компьютерных блоков питания.

Проверяем входное сопротивление

Итак, дали в ремонт блок питания Power Man на 350 Ватт

Что делаем первым делом? Внешний и внутренний осмотр. Смотрим на «потроха». Если ли какие сгоревшие радиоэлементы? Может где-то обуглена плата или взорвался конденсатор, либо пахнет горелым кремнием? Все это учитываем при осмотре. Обязательно смотрим на предохранитель. Если он сгорел, то ставим вместо него временную перемычку примерно на столько же Ампер, а потом замеряем входное сопротивление через два сетевых провода. Это можно сделать на вилке блока питания при включенной кнопке «ВКЛ». Оно НЕ должно быть слишком маленькое, иначе при включении блока питания еще раз произойдет короткое замыкание.

Замеряем напряжения

Если все ОК, включаем наш блок питания в сеть с помощью сетевого кабеля, который идет вместе с блоком питания, и не забываем про кнопочку включения, если она у вас была в выключенном состоянии.

Далее меряем напряжение на фиолетовом проводе

Мой пациент на фиолетовом проводе показал 0 Вольт. Беру мультиметр и прозваниваю  фиолетовый провод на землю. Земля — это провода черного цвета с надписью СОМ. COM — сокращенно от «common», что значит «общий». Есть также некоторые виды «земель»:

Как только я коснулся земли и фиолетового провода, мой мультиметр издал дотошный сигнал «ппииииииииииип» и  показал нули на дисплее. Короткое замыкание, однозначно.

Ну что же, будем искать схему на этот блок питания. Погуглив по просторам интернета, я нашел схему. Но нашел только на Power Man 300 Ватт. Они все равно будут похожи. Отличия в схеме были лишь в порядковых номерах радиодеталей на плате. Если уметь анализировать печатную плату на соответствие схемы, то это не будет большой проблемой.

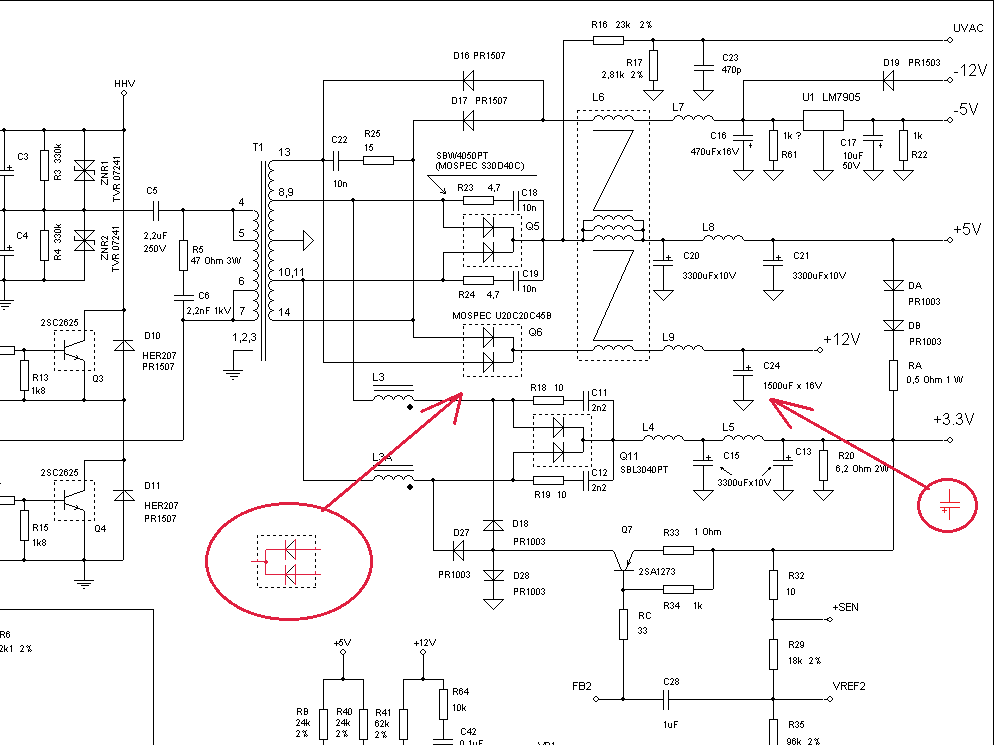

А вот и схемка на Power Man 300W. Щелкните по ней для увеличения в натуральный размер.

Ищем виновника

Как мы видим в схеме, дежурное питание, далее по тексту — дежурка, обозначается как +5VSB:

Прямо от нее идет стабилитрон номиналом в 6,3 Вольта на землю. А как вы помните, стабилитрон — это тот же самый диод, но подключается в схемах наоборот. У стабилитрона используется обратная ветвь ВАХ. Если бы стабилитрон был живой, то у нас провод +5VSB не коротил бы на массу. Скорее всего стабилитрон сгорел и PN переход разрушен.

Что происходит при сгорании разных радиодеталей с физической точки зрения? Во-первых, изменяется их сопротивление. У резисторов оно становится бесконечным, или иначе говоря, уходит в обрыв. У конденсаторов оно иногда становится очень маленьким, или иначе говоря, уходит в короткое замыкание. С полупроводниками возможны оба этих варианта, как короткое замыкание, так и обрыв.

[quads id=1]

В нашем случае мы можем проверить это только одним способом, выпаяв одну или сразу обе ножки стабилитрона, как наиболее вероятного виновника короткого замыкания. Далее будем  проверять пропало ли короткое замыкание между дежуркой и массой или нет. Почему так происходит?

Вспоминаем простые подсказки:

1)При последовательном соединении работает правило больше большего, иначе говоря, общее сопротивление цепи больше, чем сопротивление большего из резисторов.

2)При параллельном же соединении работает обратное правило, меньше меньшего, иначе говоря итоговое сопротивление будет меньше чем сопротивление резистора меньшего из номиналов.

Можете взять произвольные значения сопротивлений резисторов, самостоятельно посчитать и убедиться в этом. Попробуем логически поразмыслить, если у нас одно из сопротивлений параллельно подключенных радиодеталей будет равно нулю, какие показания мы увидим на экране мультиметра ? Правильно, тоже равное нулю…

И до тех пор пока мы не устраним это короткое замыкание путем выпаивания одной из ножек детали, которую мы считаем проблемной, мы не сможем определить, в какой детали у нас короткое замыкание. Дело все в том,  что при звуковой прозвонке, ВСЕ детали параллельно соединенные с деталью находящейся в коротком замыкании, будут у нас звониться накоротко с общим проводом!

Пробуем выпаять стабилитрон. Как только я к нему прикоснулся, он развалился надвое. Без комментариев…

Дело не в стабилитроне

Проверяем, устранилось ли у нас короткое замыкание по цепям дежурки и массы, либо нет. Действительно, короткое замыкание пропало. Я сходил в радиомагазин за новым стабилитроном и запаял его. Включаю блок питания, и… вижу как мой новый, только что купленный стабилитрон испускает волшебный дым)…

И тут я сразу вспомнил одно из главных правил ремонтника:

Если что-то сгорело, найди сначала причину этого, а только затем меняй деталь на новую или рискуешь получить еще одну сгоревшую деталь.

Ругаясь про себя матом, перекусываю сгоревший стабилитрон бокорезами  и снова включаю блок питания.

Так и есть, дежурка завышена: 8,5 Вольт. В голове крутится главный вопрос: «Жив ли еще ШИМ контроллер, или я его уже благополучно спалил?». Скачиваю даташит на микросхему и вижу предельное напряжение питания для ШИМ контроллера, равное 16 Вольтам. Уфф, вроде должно пронести…

Проверяем конденсаторы

Начинаю гуглить по моей проблеме на спец сайтах, посвященных ремонту БП ATX. И конечно же, проблема завышенного напряжения дежурки оказывается в банальном увеличении ESR электролитических конденсаторов в цепях дежурки. Ищем эти конденсаторы на схеме и проверяем их.

Вспоминаю о своем собранном приборе ESR метре

Самое время проверить, на что он способен.

Проверяю первый конденсатор в цепи дежурки.

ESR в пределах нормы.

Находим виновника проблемы

Проверяю второй

Жду, когда на экране  мультиметра появится какое-либо значение, но ничего не поменялось.

Понимаю, что виновник, или по крайней мере один из виновников проблемы найден. Перепаиваю конденсатор на точно такой же, по номиналу и рабочему напряжению, взятый с донорской платы блока питания. Здесь хочу остановиться подробнее:

Если вы решили поставить в блок питания ATX электролитический конденсатор не с донора, а новый, из магазина, обязательно покупайте LOW ESR конденсаторы, а не обычные. Обычные конденсаторы плохо работают в высокочастотных цепях, а в блоке питания, как раз именно такие цепи.

Итак, я включаю блок питания и снова замеряю напряжение на дежурке. Наученный горьким опытом уже не тороплюсь ставить новый защитный стабилитрон и замеряю напряжение на дежурке, относительно земли. Напряжение 12 вольт и раздается высокочастотный свист.

Снова сажусь гуглить по проблеме завышенного напряжения на дежурке, и на сайте rom.by, посвященном как ремонту БП ATX  и материнских плат так и вообще всего компьютерного железа. Нахожу свою неисправность поиском в типичных неисправностях данного блока питания. Рекомендуют заменить конденсатор емкостью 10 мкФ.

Замеряю ESR на конденсаторе…. Жопа.

Результат, как и в первом случае: прибор зашкаливает. Некоторые говорят, мол зачем собирать какие-то приборы, типа вздувшиеся нерабочие конденсаторы итак видно —  они припухшие, или вскрывшиеся розочкой

Да, я согласен с этим. Но это касается только конденсаторов большого номинала. Конденсаторы относительно небольших номиналов не вздуваются. В их верхней части нет насечек по которым они могли бы раскрыться. Поэтому их просто невозможно определить на работоспособность визуально. Остается только менять их на заведомо рабочие.

Итак, перебрав свои платы был найден и второй нужный мне конденсатор на одной из плат доноров. На всякий случай было измерено его ESR. Оно оказалось в норме. После впаивания второго конденсатора в плату, включаю блок питания клавишным выключателем и измеряю дежурное напряжение. То, что и требовалось, 5,02 вольта… Ура!

Измеряю все остальные напряжения на разъеме блока питания. Все соответствуют норме. Отклонения рабочих напряжений менее 5%.  Осталось впаять стабилитрон на 6,3 Вольта.  Долго думал, почему стабилитрон именно на  6,3 Вольта, когда напряжение дежурки равно +5 Вольт? Логичнее было бы поставить на 5,5 вольт или аналогичный, если бы он стоял для стабилизации напряжения на дежурке. Скорее всего, этот стабилитрон стоит здесь как защитный, для того, чтобы в случае повышения напряжения на дежурке, выше 6,3 Вольт, он сгорел и замкнул накоротко цепь дежурки, отключив тем самым блок питания и сохранив нашу материнскую плату от сгорания при поступлении на нее завышенного напряжения через дежурку.

Вторая функция этого стабилитрона, видать, защита ШИМ контроллера от поступления на него завышенного напряжения. Так как дежурка соединена с питанием микросхемы через достаточно низкоомный резистор, поэтому на 20 ножку питания микросхемы ШИМ поступает почти то же самое напряжение, что и присутствует у нас на дежурке.

Заключение

Итак, какие можно сделать выводы из этого ремонта:

1)Все параллельно подключенные детали при измерении влияют друг на друга. Их значения активных сопротивлений считаются по правилу параллельного соединения резисторов. В случае короткого замыкания на одной из параллельно подключенных радиодеталей, такое же короткое замыкание будет на всех остальных деталях, которые подключены параллельно этой.

2)Для выявления неисправных конденсаторов одного визуального осмотра мало и необходимо либо менять все неисправные электролитические конденсаторы в цепях проблемного узла устройства на заведомо рабочие, либо отбраковывать путем измерения прибором ESR-метром.

3)Найдя какую либо сгоревшую деталь, не торопимся менять её на новую, а ищем причину которая привела к её сгоранию, иначе мы рискуем получить еще одну сгоревшую деталь.

Диагностика компьютерного блока питания

Диагностика компьютерного блока питания  — это первый этап в поиске неисправностей в системном блоке, если тот вообще не подает сигналов жизни.

В жизни каждого радиолюбителя рано или поздно наступает момент, когда ему приходится начинать осваивать мелкий ремонт техники. Это могут быть настольные компьютерные колонки, планшет, мобильный телефон и еще какие-нибудь гаджеты. Не ошибусь, если скажу, что почти каждый радиолюбитель пробовал чинить свой компьютер. Кому-то это удавалось, а кто-то все таки нес его в сервис-центр.

В этой статье мы  с вами разберем основы самостоятельной диагностики неисправностей блока питания ПК.

Начало всех начал

Давайте предположим, что нам в руки попался блок питания (БП) от компьютера. Для начала нам надо убедиться, рабочий  ли он? Кстати, нужно учитывать, что дежурное напряжение +5 Вольт присутствует сразу после подключения сетевого кабеля к блоку питания.

Если его нету, то не лишним будет прозвонить шнур питания на целостность жил мультиметром в режиме звуковой прозвонки. Также не забываем прозвонить кнопку и предохранитель. Если с сетевым шнуром все ОК, то  включаем блок питания ПК  в сеть и запускаем без материнской платы путем замыкания двух контактов: PS-ON и COM. PS-ON сокращенно  с англ. — Power Supply On  —  дословно как  «источник питания включить». COM сокращенно от англ. Сommon — общий. К контакту PS-ON подходит провод зеленого цвета, а «общий» он же минус — это провода черного цвета.

На современных БП идет разъем 24 Pin. На более старых — 20 Pin.

Замкнуть эти два контакта проще всего разогнутой канцелярской скрепкой

Хотя теоретически для этой цели сгодится любой металлический предмет или проводок. Даже можно использовать тот же самый пинцет.

Исправный блок питания у нас должен сразу включиться. Вентилятор начнет вращаться и появится напряжение на всех разъемах блока питания.

[quads id=1]

Если наш компьютер работает со сбоями, то нелишним будет проверить на его разъемах соответствие величины напряжения на его контактах. Да  и вообще, когда  компьютер глючит и часто вылазит синий экран, неплохо было бы проверить напряжение в самой системе, скачав небольшую программку для диагностики ПК. Я рекомендую программу AIDA. В ней сразу можно увидеть, в норме ли напряжение в системе, виноват ли в этом блок питания или все-таки «мандит» материнская плата, или даже что-то другое.

Вот скрин с программы AIDA  моего ПК. Как мы видим, все напряжения в норме:

Если есть какое-либо приличное отклонение напряжения, то это уже ненормально. Кстати, покупая б/у компьютер, ВСЕГДА закачивайте на него эту программку и полностью проверяйте все напряжения и другие параметры системы. Проверено на горьком опыте :-(.

Если же все-таки величина напряжения сильно отличается на самом разъеме блока питания, то блок надо попытаться отремонтировать. Если вы вообще очень плохо дружите с компьютерной техникой и ремонтами, то при отсутствии опыта его лучше заменить. Нередки случаи, когда НЕисправный блок питания при выходе из строя “утягивал” за собой часть компьютера. Чаще всего при этом выходит из строя материнская плата. Как этого можно  избежать?

Рекомендации по выбору блоков питания для ПК

На блоке питания экономить никогда нельзя и нужно всегда иметь небольшой запас по мощности. Желательно не покупать дешевые блоки питания NONAME.

Рекомендую брать блоки питания марок FSP GROUP

и POWER MAN

Они отлично себя зарекомендовали. У меня у самого FSP на 400 Ватт.

Как быть, если вы слабо разбираетесь в марках и моделях блоков питания, а на новый и качественный мамка не дает денег))? Желательно, чтобы в нем стоял вентилятор 12 См, а не 8 См.

Ниже на фото блок питания с вентилятором 12 см.

Такие вентиляторы обеспечивают лучшее охлаждение радиодеталей блока питания. Нужно также помнить еще одно правило: хороший блок питания не может быть легким. Если блок питания легкий, значит в нем применены радиаторы маленького сечения и такой блок питания будет при работе перегреваться при номинальных нагрузках. А что происходит при перегреве? При перегреве некоторые радиоэлементы, особенно полупроводники и конденсаторы, меняют свои номиналы и вся схема в целом работает неправильно, что конечно же, скажется и на работе блока питания.

Самые частые неисправности

Также не забывайте хотя бы раз в год чистить свой блок питания от пыли. Пыль является «одеялом» для радиоэлементов, под которым они могут неправильно функционировать или даже «сдохнуть» от перегрева.

Самая частая поломка БП — это силовые полупроводнки и конденсаторы. Если есть запах горелого кремния, то надо смотреть, что сгорело из диодов или транзисторов. Неисправные конденсаторы определяются визуальным осмотром. Раскрывшиеся, вздутые, с подтекающим электролитом — это первый признак того, что надо срочно их менять.

При замене надо учитывать, что в блоках питания стоят конденсаторы с низким эквивалентным последовательным сопротивлением (ESR). Так что в этом случае вам стоит обзавестись ESR-метром и выбирать конденсаторы как можно более с низким ESR. Вот небольшая табличка сопротивлений для  конденсаторов различной емкости и напряжений:

Здесь надо подбирать конденсаторы таким образом, чтобы значение сопротивления было не больше, чем указано в таблице.

При замене конденсаторов важны еще также два параметра: емкость и их рабочее напряжение. Они указываются на корпусе конденсатора:

Как быть, если в магазине есть конденсаторы нужного номинала, но рассчитанные на большее рабочее напряжение? Их также можно ставить в схемы при ремонте, но нужно учитывать, что у конденсаторов, рассчитанных на большее рабочее напряжение обычно и габариты больше.

Если у нас блок питания запускается, то мы меряем напряжение на его выходном разъеме или разъемах мультиметром. В большинстве случаев при измерении напряжения блоков питания ATX, бывает достаточно выбрать предел DCV 20 вольт.

Существуют два способа диагностики:

— проведение измерений на “горячую” во включенном устройстве

— проведение измерений в обесточенном устройстве

Что же мы можем померять и каким способом проводятся эти измерения? Нас интересует измерение напряжения в указанных точках блока питания, измерение сопротивления между определенными точками, звуковая прозвонка на отсутствие или наличие замыкания, а также измерение силы тока. Давайте разберем подробнее.

Измерение напряжения

Если вы ремонтируете какое-либо устройство и имеете принципиальную схему на него, на ней часто указывается, какое напряжение должно быть в контрольных точках на схеме. Разумеется, вы не ограничены только этими контрольными точками и можете померять разность потенциалов или напряжение в любой точке блока питания или любого другого ремонтируемого устройства. Но для этого вы должны уметь читать схемы и уметь их анализировать. Более подробно, как измерять напряжение мультиметром, можно прочитать в этой статье.

Измерение сопротивления

Любая часть схемы имеет какое-то сопротивление. Если при замере сопротивления на экране мультиметра единица, это значит, что в нашем случае сопротивление выше, чем предел измерения сопротивления выбранный нами. Приведу пример, например, мы измеряем сопротивление части схемы, состоящей условно, из резистора известного нам номинала, и дросселя. Как мы знаем, дроссель — это грубо говоря, всего лишь кусок проволоки, обладающий небольшим сопротивлением, а номинал резистора нам известен. На экране мультиметра мы видим сопротивление несколько большее, чем номинал нашего резистора. Проанализировав схему, мы приходим к выводу, что эти радиодетали у нас рабочие и с ними обеспечен на плате хороший контакт. Хотя поначалу, при недостатке опыта, желательно прозванивать все детали по отдельности. Также нужно учитывать, что параллельно подключенные радиодетали влияют друг на друга при измерении сопротивления. Вспомните параллельное подключение резисторов и все поймете. Более подробно про измерение сопротивления можно прочитать здесь.

Звуковая прозвонка

Если раздается звуковой сигнал, это означает, что сопротивление между щупами, а соответственно и участком цепи, подключенных к её концам, рано нулю, или близко к этому. С её помощью мы можем убедиться в наличии или отсутствии замыкания, на плате. Также можно обнаружить есть контакт на схеме, или нет, например, в случае обрыва дорожки или непропая, или подобной неисправности.

Измерение протекающего тока в цепи

При измерениии силы тока в цепи, требуется вмешательство в конструкцию платы, например путем отпаивания одного из выводов радиодетали. Потому что, как мы помним, амперметр у нас подключается в разрыв цепи. Как измерить силу тока в цепи, можно прочитать в этой статье.

Используя эти четыре метода измерения с помощью одного только мультиметра можно произвести диагностику очень большого количества неисправностей в схемах практически любого электронного устройства.

Как говорится, в электрике есть две основных неисправности: контакт есть там, где его не должно быть, и нет контакта там, где он должен быть. Что означает эта поговорка на практике? Например, при сгорании какой-либо радиодетали мы получаем короткое замыкание, являющееся аварийным для нашей схемы. Например, это может быть пробой транзистора. В схемах может случится и обрыв, при котором ток в нашей цепи течь не может. Например, разрыв дорожки или контактов, по которым течет ток. Также это может быть обрыв провода и тому подобное. В этом случае наше сопротивление становится, условно говоря, бесконечности.

Конечно, существует еще третий вариант: изменение параметров радиодетали.  Например, как в случае с тем же электролитическим конденсатором, или подгорание контактов выключателя, и как следствие, сильное возрастание их сопротивления. Зная эти три варианта поломок и умея проводить анализ схем и печатных плат, вы научитесь без труда ремонтировать свои электронные устройства. Более подробно про ремонт радиоэлектронных устройств можно прочитать в статье «Основы ремонта«.

Блок питания

ATX – самый простой способ его ремонта

Я перестал ремонтировать блок питания ATX много лет назад, потому что новый стоил очень дешево. Ремонтировать его не стоило, потому что запчасти иногда стоили намного дороже, чем покупка нового блока питания. Поиск запчастей для блоков питания ATX был непростым делом, многие из них вы даже не можете найти в Интернете. Мало того, многие сложные и разные конструкции, разработанные производителями блоков питания, также съели наше драгоценное время на устранение неполадок, потому что нам нужно время, чтобы понять, как работают все эти разные блоки питания.

В некоторых конструкциях источников питания использовалась ИС ШИМ (UC3842) и силовой полевой транзистор, в некоторых использовались двойные транзисторы, а в некоторых использовалась только одна силовая ИС на первичной стороне. Из-за того, что производители хотят сделать конструкцию компактной, многие вторичные или даже первичные цепи питания были встроены в модульную плату (плата меньшего размера). Это сделало поиск и устранение неисправностей еще более трудным, потому что во многих случаях щуп измерителя не может добраться до точки тестирования.

Настоящей причиной, по которой я перестал ремонтировать блок питания ATX, была прибыль. Если вы берете высокую цену, клиенты скорее покупают новый блок с годовой гарантией. Если вы взимаете слишком низкую плату, вы можете оказаться в проигрыше из-за замененных компонентов, электричества и т. Д. Если вы взимаете разумную плату, полученная прибыль не может даже покрыть ваше время, потраченное на устранение неполадок. Я здесь не для того, чтобы отговаривать вас прекратить ремонтировать блок питания ATX, однако, если у вас есть время, есть контакты, получающие дешевые компоненты блока питания, легкий доступ ко многим принципиальным схемам блока питания и т. д., тогда вы можете приступить к его ремонту.

Вернемся к статье. Один из моих клиентов попросил меня отремонтировать его блок питания ATX. Я посоветовал ему купить новый (поскольку он стоил очень дешево), но он сказал, что не может найти тот, который подходит для процессора его клиента. Он хотел блок питания такого же или меньшего размера, чем оригинальный, с такими же или более высокими характеристиками, но все, что он смог найти, это блок питания стандартного размера!

В качестве услуги моему клиенту я сделаю все возможное, чтобы помочь ему отремонтировать блок питания ATX. При включении питания производились измерения. Результат – перенапряжение. Линия 12 вольт подскочила до 13 + вольт, а линия 5 вольт стала 5,6 вольт. После того, как кожух был снят, я обнаружил, что внутренняя часть была очень грязной, и я использовал пылесос и щетку, чтобы очистить грязь. Затем я увидел, что в верхней части корпуса вздулись четыре электролитических конденсатора фильтра.

Как вы знаете, мы, ремонтники электроники, не можем видеть вещи только с одной стороны; мы должны увидеть и другие стороны. Я имею в виду, что перед тем, как начать проверять подозрительную область, постарайтесь проверить, нет ли каких-либо подозрительных компонентов, которые способствовали выходу из строя источника питания, таких как сломанные компоненты, сухие соединения, ослабленное соединение, гниющий клей и т. д.

То, что я увидел, было то, что на первичной стороне были некоторые компоненты, покрытые разложившимся клеем, как видно на картинке. Я должен аккуратно удалить его, соскребая слои разложившегося клея, сохраняя при этом внешние слои компонентов. Как только это было сделано, я очищаю его раствором Thinner. Разложившийся клей может вызвать серьезные или временные проблемы в электронном оборудовании, поскольку он может быть проводящим.

Если вы ремонтируете какой-либо блок питания ATX, убедитесь, что вы также проверили вентилятор, поскольку некоторые отказы блока питания были вызваны перегревом неисправного вентилятора. Целью вентилятора является отсос всего тепла, выделяемого компонентами внутри блока питания. Чтобы вентилятор работал плавно, вы можете обслуживать его с помощью спрея на масляной основе Philips, как показано на фото.

После замены четырех электролитических конденсаторов и удаления разложившегося клея мне нужно подключить его к старой материнской плате вместе с жестким диском, чтобы проверить работу блока питания ATX и измерить все его выходные напряжения. Похоже, что выходные напряжения пришли в норму. Когда все в порядке, я тестирую его на работающем процессоре, чтобы проверить отображение.

Причина, по которой я сначала проверяю его на старой материнской плате, чтобы не испортить мою хорошую материнскую плату на тот случай, если выходное напряжение все еще будет очень высоким. Лучше перестраховаться, чем потом сожалеть. Кстати, блок питания нельзя тестировать без нагрузки, иначе он может включиться на какое-то время, а затем выключиться. Если у вас нет бракованной материнской платы, вы всегда можете хотя бы подключить жесткий диск и проволочную перемычку к его разъему, чтобы включить блок питания ATX.

Знаете ли вы, что большинство В блоке питания ATX используются двойные выпрямители с барьером Шоттки для преобразования волны переменного тока в напряжение постоянного тока? Даже в блоке питания ЖК-монитора при выпрямлении также использовались двойные шоттки. К вашему сведению, проверка диода Шоттки отличается от проверки обычного диода. С аналоговым измерителем, установленным на X10 кОм, он должен показать некоторые показания утечки при выполнении теста обратного смещения. Если этот компонент выходит из строя, его очень легко заменить, конечно, вы должны получить компонент с правильными характеристиками. На сегодня это все, надеюсь, вам понравится статья, и вы будете возвращаться к ней чаще, чтобы ознакомиться с последними методами ремонта, которыми я собираюсь с вами поделиться.

ATX Computer Power Repair: я узнал из своей ошибки

Home> Ремонт источника питания> Ремонт электроснабжения компьютеров ATX: я узнал из моей ошибки

Мне подарили эту компьютерную систему, потому что она не включалась при включении. Когда я включил его сам, не было никаких признаков жизни.

Чтобы открыть эту компьютерную систему, мне пришлось нажать кнопку и сдвинуть боковую крышку вперед. Затем я снял блок питания, выдвинув его из зажимов назад. Я открутил все винты на блоке питания, чтобы получить доступ к внутренней печатной плате.



Я начал с визуального осмотра и не обнаружил никаких признаков поврежденного компонента. Затем я проверил предохранитель с помощью мультиметра, настроенного на диапазон омов. Я узнал, что он был открыт. Я выпаял предохранитель и проверил еще раз, чтобы убедиться, что он действительно открыт. Я вспомнил, что читал в книге г-на Джестина Йонга по SMPS E, что иногда предохранитель может перегореть либо сам по себе из-за продолжительности жизни, либо из-за небольшого перенапряжения. Поэтому я просто припаял свою лампочку на 100 ватт по точкам, где был предохранитель.

Я подключил кабель питания и вставил вилку в розетку. Я включил… какая искра!!! О Господи! При зажигании лампочка давала очень яркий свет. Я сразу выключился. Я проверил, что может быть причиной этой ужасной искры.

Это была моя глупая ошибка! Острый край крышки блока питания задел одну из катушек ЭМИ до степени снятия изоляции и замкнул ее.

Искра прожгла катушку и разорвала ее обмотки. Печатная плата также была окрашена в черный цвет из-за дыма от искры.

Я полагал, что искра повредила другие компоненты схемы. Терпеливо, я начал рассматривать детали одну за другой с помощью моего метра. Конденсаторы и катушка, образующие цепь ЭМП/ВЧ-помех, варистор, мостовой выпрямитель, диоды на вторичной стороне импульсного трансформатора. В схеме диоды Шоттки показывали низкое сопротивление. Я удалил их из схемы и проверил отдельно. Все нормально тестировались. Я думаю, что это была цепь цепи, которая давала низкое сопротивление. У меня не было возможности проверить ИС.

Слава Богу, ничего не пострадало, кроме двух предметов; предохранитель и катушка. Мне удалось достать предохранитель такого же номинала (250 В 6,3А) от моих старых плат. Купил новую катушку и починил. С подключенной лампочкой я снова проверил источник питания, и лампочка сразу загорелась, а затем погасла. Да, положительный знак.

Соединил перемычкой между Зеленым кабелем и Нейтралью (PS – ВКЛ и Черный) лампочка ярко светилась ВКЛ,ВЫКЛ,ВКЛ,ВЫКЛ…  В это время вентилятор крутился с разной скоростью, быстро, медленно, быстро, медленно… как будто пытается завестись и тут же останавливается. Это один из возможных результатов при использовании трюка с лампочкой на блоке питания ATX. Поскольку я протестировал почти все компоненты, я ожидал, что блок питания пытается подняться, но лампочка снижает ток, необходимый для питания.

Вынул лампочку и поставил новый предохранитель. Включил блок питания он молчал. Я подключил перемычку между зеленым кабелем и нейтральным, чтобы вентилятор вращался с постоянной скоростью. Я проверил выходное напряжение с моим измерителем, установленным на диапазон напряжения постоянного тока, все напряжения были доступны. Я собрал PS и вставил его обратно в процессор со всеми разъемами на своих местах. Я включил компьютер… Слава Богу, он вернулся к жизни.

Моя ошибка увеличила объем работы и усложнила ее. Тем не менее, я научился на этом опыте всегда быть уверенным в отсутствии контакта между металлическими крышками и печатной платой или компонентами оборудования. Я выражаю свою скромную благодарность г-ну Джестин Йонг за его информативную, поучительную и приземленную электронную книгу по ремонту импульсных источников питания. Электронная книга была моим компаньоном во время этого ремонта и по-прежнему будет в других предстоящих ремонтах.
