Мультиметр DT9208A схема и характеристики
Реклама на сайте
категория
материалы в категории
Мультиметр DT9208A предназначен для измерения напряжения (переменного и постоянного), сопротивления, силы тока (переменного и постоянного). кроме этого он имеет дополнительные функции:
* Частотомер
* Возможность проверки коэффициента усиления биполярных транзисторов (параметр h31e)
* Вход для подключения датчика температуры
* Режим “прозвонки”
* Режим для проверки полупроводниковых диодов
* Измеритель емкости
Внешний вид прибора
Описание:
- 3,5 разрядный ж/к дисплей с изменяемым наклоном;
- 32-позиционный переключатель режимов работы и пределов;
- высокая чувствительность – 100 мкВ;
- автоматическая индикация перегрузки – «1»;
- автоматическое определение полярности постоянного тока или напряжения;
- все пределы защищены от перегрузок.
Общие характеристики
| Функции |
Диапазон |
Погрешность |
| Постоянное напряжение, DCV |
200 м-2-20-200-1000 В |
— |
| Переменное напряжение, ACV |
20-200-750 В |
— |
| Постоянный ток, DCA |
2 мк-20-200 мА-20 А |
— |
| Переменный ток, АСА |
200 м-20 А |
— |
| Сопротивление, OHM |
200-2 к-20 к-200 к- 2 М-20 М-200 МОм |
±1. |
| Емкость, САР |
2000 п-20 н-200 н- 2 мк-20 мкФ |
±1.0% |
| Проверка диодов |
3В/0,8 мВ |
— |
| Частота |
2-20 кГц |
— |
| Температура |
От -40 до 1000 °С |
— |
|
186х86х41 мм / 310 |
— |
0%Схема на мультиметр DT9208A находится во вложении. Чтобы ее скачать достаточно просто кликнуть по ссылке
| Файл | Описание | Размер файла: |
|---|---|---|
DT9208. rar | 117 Кб |
Как отремонтировать мультиметр. как отремонтировать мультиметр
ГлавнаяРазноеКак отремонтировать мультиметр
РЕМОНТ ЦИФРОВОГО ТЕСТЕРА DT-830B
Здравствуйте, хочу поделиться с вами собственным опытом по ремонту цифровых тестеров. Совсем недавно мне достались от одного автолюбителя 2 тестера DT-830B – с виду абсолютно новые. Сказал, что сгорели из-за неправильного подключения к аккумулятору амперметра в положении 10А, говорит включал параллельно в момент зарядки аккумулятора вот и накрылись сначала один, потом купил второй и его постигла та же участь. Попросил их себе, т.к. у моего тестера той же марки изношен корпус, да и вообще плохо он переносит падение со стола, вот и решил попросить его отдать мне эти два с целью поменять корпус. Приступил к работе взял снял крышку и решил сам убедиться в его неисправности.
Визуально обнаружил отсутствие одной клеммы, видимо батарейку доставали не заботясь о здоровье платы.
Предохранитель цел, резисторы в норме – так что для проверки ставлю положение вольтметра, подключаю щупы – на дисплее 0,00. Омметр тоже, амперметр и т.д. Решил снять плату, и вот:
Обнаружил возле клеммы с батарейкой сгоревшую дорожку, бывает же такое дорожка горит, а предохранитель цел.
Собрал – работает. Радости много, вскрыл второй, и удивлению не было границ…
В результате + 2 тестера за 25 минут, собрав оба, проверил их на работоспособность – функционируют как новые!
Справа мой тестер и рядом два – теперь тоже моих:) Осталось придумать, зачем теперь мне их 3, но это уже другая история.
Желаю всем внимательно относиться к любой технике, прежде чем на ней ставить крест, ведь часто ремонт заключается в простейших действиях, по восстановлению контактов. Автор: Воробьев Максим maximv2010
Обсудить статью РЕМОНТ ЦИФРОВОГО ТЕСТЕРА DT-830B
radioskot.ru
Ремонт мультиметров | Причины неисправности, возможные дефекты, этапы работы – на промышленном портале Myfta.Ru
Как и любой другой предмет, мультиметр может выйти из строя во время работы или иметь изначальный, заводской дефект, незамеченный при производстве. Для того чтобы узнать, каким образом производить ремонт мультиметра, стоит сначала понять характер повреждений.
Специалисты советуют начинать поиск причины неисправности с тщательного осмотра печатной платы, так как возможны замыкания и плохие пайки, а также дефект выводов элементов по краям платы.
Заводской брак в этих устройствах проявляется в основном на дисплее.
Их может быть до десяти видов (см. таблицу). Поэтому и ремонт цифровых мультиметров лучше производить с помощью инструкции, которая прилагается к прибору.
| Дефект | Причина | Решение |
| Во время запуска прибора экран загорается и медленно тухнет | Говорит о поломке задающего генератора, откуда сигнал подается на подложку экрана | Нужно провести проверку двух элементов: С1 и R15 |
| Во время запуска экран загорается и медленно тухнет, но при отсутствии задней крышки проблема не возникает | Контактная винтовая пружина при закрытой крышке давит на резистор R15 и замыкает цепь задающего генератора | Можно отогнуть либо же укоротить саму пружину |
| Показатели экрана меняются от 0 до 1 во время включения прибора в режиме измерения напряжения | Причиной могут быть плохо пропаянные, дефективные конденсаторы: С4, С5 и С2 и резистор R14 | Нужно их пропаять либо проставить новые |
| Устройство слишком долго сбрасывает к нулю показания | Причина некачественный конденсатор СЗ на входе | Стоит заменить его на другой, с меньшим коэффициентом абсорбции |
| Показания на экране долго устанавливаются во время смены сопротивлений | Происходит такое из-за некачественного конденсатора С5 | Стоит заменить его на другой, с меньшим коэффициентом абсорбции |
Прибор некорректно работает при включении каждого режима. Микросхема IC1 перегревается | Это происходит из-за замыкания длинных выводов разъема для проверки транзисторов | Нужно всего лишь разомкнуть выводы |
| Показания скачут при изменении напряжения: вместо 220 вольт показывают от 200 до 240 вольт | Причина — потеря емкости конденсатора СЗ из-за его плохой пайки, пайки выводов либо же отсутствие самого конденсатора | Нужно заменить исправный конденсатор с малым коэффициентом абсорбции |
| Во время включения прибор либо пищит, либо молчит во время прозвонки | Происходит из-за некачественной пайки выводов микросхемы IC2 | Для решения нужно пропаять выводы |
| Исчезание сегментов на экране | Плохой контакт экрана с контактами платы через токопроводящие вставки | Нужно поправить токопроводящие резиновые вставки, очистить спиртом контакты и облудить контакты на плате |
Эти же поломки могут произойти и после эксплуатации.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Однако если прибор работает в режиме постоянного измерения напряжения, то редко ломается.
Причиной тому его защита от перегрузок. Также ремонт неисправного устройства следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
Опытные пользователи и профессионалы неоднократно заявляли о том, что одной из самых вероятных причин частых поломок в приборе является некачественное производство. А именно пайка контактов при помощи кислоты. В результате контакты просто окисляются.
Однако если нет уверенности в том, какая именно поломка стала причиной нерабочего состояния прибора, стоит все же обратиться к специалисту за советом или помощью.
myfta.ru
Мультиметр цифровой. Устройство, ремонт. | Радиомастер инфо
На примере цифрового мультиметра DT9208A рассказано о диагностике и ремонте с заменой основной микросхемы-капли на популярную ICL7106.
При ремонте неисправного импульсного блока питания электролит после входного диодного моста оказался заряженным. Мультиметр использовался в режиме прозвонки диодов и сгорел.

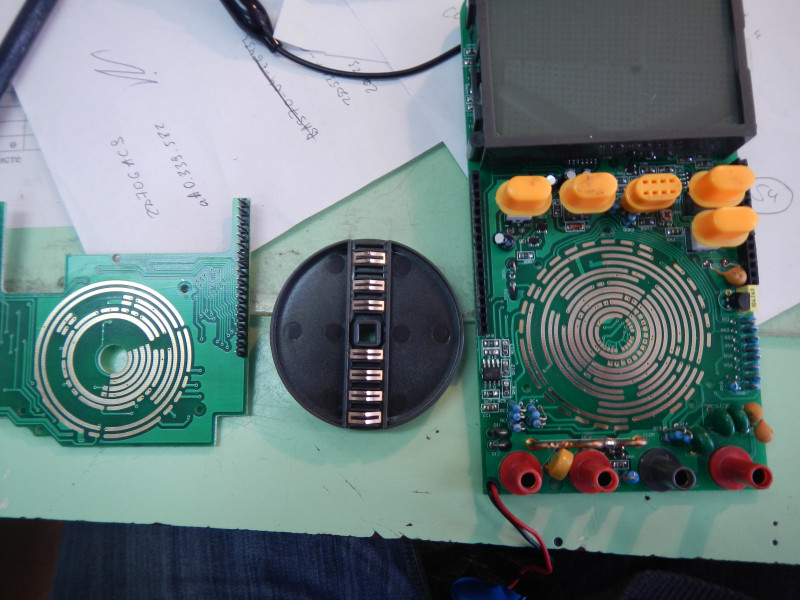

Вот так выглядит плата прибора с деталями:
После вскрытия обнаружены перегоревшая дорожка и два диода 1N4007. Эти дефекты устранены, но мультимер не заработал, индикатор оставался темным.
В интернете найдена схема на DT9208A, даже не один вариант. Каждая немного отличается от ремонтируемого прибора. Несколько статей и книг по теме. Изучена информация по основной микросхеме-капле. Установлена возможность ее замены на микросхему ICL7106 в DIP корпусе, или ее аналог КР572ПВ5.
Времени потрачено достаточно, на мой взгляд информация получена полезная и возможно кому-то еще понадобится. Коротко приведу то, что было важно для меня.
- Схема из интернета, которая мне наиболее подошла:
- Нумерация и назначение выводов микросхемы-капли на плате мультиметра:
У микросхемы-капли 42 вывода, у микросхемы ICL7106 всего 40.
Выводы между 25 -26, 38-39 останутся не подключенными. Не будут задействованы функции индикации низкого заряда батареи и удержания измерений. На мой взгляд это не создаст значительных неудобств.
- Проверка исправности микросхемы-капли. Для этого достаточно измерить ее режим:
При напряжении кроны под нагрузкой у меня 8,46В напряжение между выводами 1 и 26 составило 8В. Напряжение между выводами 1 и 32 стабилизировано самой микросхемой и должно быть 3±0,05 В. Напряжение между выводами 32 и 36 должно быть 0,1 В (выставляется резистором VR2(Vref) по схеме).
На выводе 39 должны быть импульсы более 30 кГц, амплитудой не менее 5В:
Если что-то не так, а дорожки и элементы вокруг исправны, то микросхему нужно менять. У меня не было импульсов на выводе 39, внешний резистор и конденсатор генератора исправны.
- Как конструктивно заменить микросхему-каплю на большую ICL7106?
Для этого каплю нужно высверлить сверлом около 6 мм и далее круглым напильником увеличить диаметр отверстия, чтобы дорожки, которые шли внутрь капли были надежно изолированы друг от друга.
Затем подготавливаем 40 проводов длиной 4-5 см, залуживаем их и контакты на плате. Микросхему располагаем с противоположной стороны, там достаточно места, и аккуратно, по одному продевая в отверстие, паяем все 40 проводов в соответствии с номерами на плате и самой микросхеме.
На фото ниже вид со стороны распайки выводов на плате:
А на этом фото показана установленная микросхема ICL7106 с противоположной стороны:
Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.
После включения прибор заработал. Но не измерял емкость конденсаторов и частоту. Пришлось поменять еще две микросхемы: LM324 (измерение емкости) и 7555 (измерение частоты). Эти микросхемы не являются дефицитом и стоят недорого. Вместо 7555 я поставил таймер 1006ВИ1, это то же самое.
После ремонта мультиметр нужно откалибровать. Для этого понадобится один или несколько приборов, которым вы доверяете.
Перед началом калибровки в отремонтированный мультиметр установить новую крону (или подключить к БП на 9В). На подстроечные резисторы маркером нанести вертикальные риски, чтобы при необходимости вернуть их в исходное положение. Так как схемы имеют различие, найти нужный подстроечник можно методом пробы. Если не тот, по риске вернуть назад и пробовать следующий.
Проверку необходимо делать во всех режимах. Если есть погрешность или несоответствие, использовать подстроечные резисторы мультиметра как сказано выше.
На фото ниже пример расположения некоторых подстроечных резисторов:
Ремонтировать прибор, или покупать новый — личное дело каждого. Микросхему ICL7106 я купил за 1,7$, LM324 и 1006ВИ1 у меня были. Новый прибор стоит от 15 до 20 $. И еще, мастеру сам процесс ремонта интересен, да и выбросить все что было целым не рационально.
Микросхему ICL7106 по аналогии можно использовать в большинстве мультиметров подобного класса.
Наиболее полезная информация изложена в книжке: Д.
А. Садченков. Современные цифровые мультиметры.
Материал статьи продублирован на видео:
radiomasterinfo.org.ua
как отремонтировать мультиметр видео Смотреть видео
…
2 лет назад
скидываемся на видеокамеру: webmoney Z521347817901 U450093973462 питание мультиметра от пальчиковой батарейки https://www.youtube.co…
…
3 лет назад
Как убрать единицу на мультиметре.
…
2 лет назад
Ремонт мультиметра DT838, после того как им замерили ток в 10А выгорели резисторы, мультиметр по заявленым…
…
4 лет назад
Восстановил мультиметр DT9208A после коррозии сейчас исправно служит отцу при ремонте машины) —————————–…
…
3 лет назад
Полное описание: http://777led.
ru/remont-multimetra-dt-838/ Купить мултиметор по лучше и по низкой цене можно здесь: http://ali.pub/04bjc.
…
1 лет назад
Разрушители ютуба МИФ 1. https://www.youtube.com/user/abutmanov Группа вконтакте https://vk.com/club113986864 Я на драйве …
…
4 лет назад
Как отремонтировать мультиметр.
…
3 лет назад
Канал «Электроника в объективе» – https://www.youtube.com/channel/UChButpZaL5kUUl_zTyIDFkQ Не часто приходится ремонтировать свои…
…
2 лет назад
Спасибо за просмотр, если понравилось ставим лайки, подписываемся. Что не понятно – спрашивайте в комментар…
…
2 лет назад
в данном видео я покажу как отремонтировать щупы мультиметра за пять минут все очень просто и непринужденн…
…
2 лет назад
Ремонт мультиметра MY-62.
Стоимость нового 1850 рулей, а стоимость ремонта старого 22 рубля + 3 литра бензина,…
…
3 лет назад
Щупы, которые шли вместе с мультиметром, развалились в первый же день. Делаю небольшой ремонт. Плюс показыва…
…
3 лет назад
ВСЕ ПОДРОБНОСТИ ТУТ!!! РАЗВЕРНИ ОПИСАНИЕ!!! Сегодня ремонтируем дисплей мультиметра DT832. В результате длиетл…
…
11 меc назад
Первой резистор номиналом не 330ом а 330ком. Извините за косяки ну я только начал снимать видео по електронике…
…
10 меc назад
первый раз в жизни взялся делать мультиметр и УРААА!!!! получилось. ремонт мультиметра dt 838 не показыв…
…
3 лет назад
замена проводов и батареи.
…
2 лет назад
Перестал работать мультиметр – решил починить.
…
5 меc назад
В результате ошибочного включения или превышения измеряемой величины сверх допустимого значения у цифров.
..
…
2 лет назад
Канал подписчика (Станислав Дубинин) что предоставил мультиметры https://www.youtube.com/user/syparatyst https://kolyasin19.wixsite.com/mysi…
videokokon.ru
РЕМОНТ МУЛЬТИМЕТРА DT9205
С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.
Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно скачать тут.
Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных.
Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал – микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен – то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется – просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.
Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант – надо будет ждать долго прибытия заказа, и я решил поставить другие.
Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.
Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A – подпаял ее проводками.
Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.
И напоследок пару фоток работы после ремонта.
С тех пор прошло достаточно времени – а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265
Форум по ремонту электронной техники
Обсудить статью РЕМОНТ МУЛЬТИМЕТРА DT9205
radioskot.
ru
Не сложный ремонт мультиметра своими руками – 17 Октября 2012 – Блог
Ремонт тестера (мультиметра) после неудачных измерений.
Итак вскрытие показывает, что кроме кляксы основного чипа на плате мультиметра имеется небольшое количество резисторов (шунтов) и прочей мелочевки. Справедливо предположить что при измерении напряжения в режиме измерения токов, мог выйти из строя чип (тогда тестер на свалку) или шунт-резистор (обуглившихся доржек обнаружено небыло :-).
Непродолжительные измерения (другим мультиметром) и справочник цветовой кодировки резисторов незамедлительно дали положительный результат. Выгоревшим оказался резистор номиналом 1 Ом, на фото показан стрелкой. Резистора повышенной точности у меня не было, впаял обычный. Результаты измерений отремонтированного тестера и нового оказались идентичными. Значит мультиметр послужит еще…
Не большая доработка мультиметра.
Вот еще на просторах интернета попалась простая схема, интегрировав которую в мультиметр или любое другое устройство с питанием от батареек (аккумуляторов), мы получим полезную функцию автоматического отключения устройства через определенное время.
Изменения которые нужно внести цепь питания устройства выделены на схеме цветом :
Большинство более дорогих тестеров (мультиметров) уже имеют такую функцию а вот дешевые модели часто ею не оснащены. В результате если мы забываем выключить измерительный прибор, в самый не подходящий момент у нас оказывается прибор с разряженным элементом питания. При указанных на схеме номиналах, после нажатия кнопки, тестер будет работать около минуты что вполне достаточно для проведения измерений в процессе наладки например систем сигнализации. Если нужно большее время работы, нужно увеличить емкость конденсатора или сопротивление резистора в схеме. Время работы будет уменьшаться при значительной потере емкости (разряде) элемента питания, что будет служить сигналом о необходимости его замены.
В качестве транзистора подойдет практически любой полевой транзистор с изолированным затвором и n-каналом каналом. Например вместо указанного на схеме можно применить транзистор IRFL024N применяемый в адресных дымовых извещателях RF03-ДО или совсем миниатюрный транзистор 2N7002 устанавливаемый в дымовые пожарные извещатели ИП212-5М (Беларусь) 2007-2009 года выпуска (на корпусе имеет маркировку 12W).
В случае использования 2N7002 максимальный коммутируемый ток не должен превышать 300 ма.
Монтаж удобно выполнить навесным способом и спрятать в свободном месте прибора.
Кнопку можно использовать любую миниатюрную вырезав в корпусе мультимерта небольшое отверстие под нее.
Решил добавить в эту статью еще одну простую схемку. Ее можно применить если есть необходимость заменить тумблер включения выключения питания какого либо прибора с автономным питанием (и не только с автономным) на кнопку :
Сама схема потребляет минимальный ток, что практически не скажется на ресурсе элементов питания (если питание автономное). Максимальный коммутируемый ток зависит от параметров транзистора Q1.Работает схема по принципу триггера, т.е. при одном нажатии кнопки S1 на выходе “+U out” появится питание, при следующем нажатии исчезнет.
P.S.Работоспособность этой схемки автор статьи пока не проверял.
oruki.ru
Ремонт мультиметра М830 | Любительские конструкции на микроконтроллерах
В конце 90-х, начале 00-х годов, после череды дефолтов и прочих катаклизмов, жизнь была очень «весёлая» и весьма «сытная» 🙂 Поэтому я, как и многие другие электронщики подрабатывал на жизнь различными способами, в том числе и ремонтом всяческой радиоаппаратуры.
Где-то в это время в массовой продаже появились первые доступные цифровые мультиметры серии М830 и его многочисленные клоны, которые отличались только надписями на корпусах и наличием/отсутствием пищалок прозвонки. Некоторые умельцы после проверки «тока в розетке» или ещё чего умного приносили приборы на починку. ?сходя из личного опыта (по крайней мере аппаратов мною починенных) основной неисправностью был выход из строя микросхемы АПЦ L71O6, ну, не считая явных подгораний дорожек и элементов.
Самым лучшим вариантом мультиметра для ремонта являлся тот, в котором микросхема АЦП была в корпусе DIP-40:На фото выше показана уже заменённая мною микросхема. Заменял чаще всего не прямо на L7106, т.к. их купить было трудновато, а на советский аналог КР572ПВ5 — разницы в работе после ремонта не наблюдалось.
Так же удобно было заменять АЦП в виде бескорпусной «капельки», но сформированной на куске текстолита в форме корпуса DIP-40:Если посадочное место на которое впаивалась вышепоказанная «капелька» было с отверстиями , то заменяемая микросхема АЦП запаивалось прямо в них.
В ином случае приходилось подгибать ножки и паять непосредственно на пады.
Ну и самый неудобный для ремонта вариант — это когда «капелька» сформирована непосредственно на основной плате мультиметра. Приходилось мне раза два-три такие ремонтировать. Здесь нужно полностью содрать с платы весь компаунд и кристалл АЦП. Печатные проводники подходящие к «капельке» не трогать. Расчищенное место промыть спиртом и затем определить выводы. По типовой схеме включения находится первый вывод, а остальные нумеруются против часовой стрелки. Хотя для подстраховки всё-таки стоит проследить куда подключены определённые нами ноги АЦП согласно даташита. Потом берётся панелька DIP-40, её выводы отгибаются наружу, параллельно плоскости печатной платы. К выводам припаиваются проводники потоньше и панелька вклеивается на свободное место на плате мультиметра с помощью эпоксидной смолы. Самое подходящее место для приклеивания панельки — с обратной стороны кольцевых проводников центрального переключателя режимов работы (крутилки) .
Затем проводники с панельки припаиваются на пады посадочного места «капельки» согласно ранее определённой цоколёвки. Получается так:Сразу предупрежу о «граблях» — как же без них! Перед вклейкой панели ОБЯЗАТЕЛЬНО замажьте пластилином тонюсенькие дырочки на её обратной стороне: там где выводы выходят из пластмассы. ?наче по ним как по капиллярам смола заполнит посадочные гнёзда, и вставить микросхему в панель не получится никак! (так у меня вышло в первый раз — мультиметр был испорчен окончательно). Также замажьте пластилином переходные отверстия непосредственно на плате в тех местах, где будет контакт с эпоксидкой — иначе протечёт на обратную сторону. После затвердевания смолы пластилин нужно смыть.Если предыдущий ремонтник не крутил подстроечники обвязки АЦП, то их обычно и трогать не нужно. В противном случае будет нужна некоторая калибровка. Для этого нужен образцовый вольтметр, голова и даташит на АЦП.
P.S. Может быть у кого-то такой подход к ремонту вызовет улыбку — мол, зачем столько мудохаться ради копеечного мультиметра… Да, сейчас я бы вряд ли стал тратить столько времени и нервов.
Но тогда такой мультиметр стоил относительно зарплаты отнюдь не копейки, да и дополнительный заработок был очень актуален.
Запись опубликована в рубрике Ремонт с метками АЦП, измерения. Добавьте в закладки постоянную ссылку.
www.embed.com.ua
