Что такое ретранслятор и зачем он нужен

Наша компания занимается проектированием, реализацией и обслуживанием ретрансляторов в Украине. Каталог нашей продукции содержит предложения наиболее распространенных и признанных на рынке фирм – Icom, Kenwood, Vertex Standard. Мы предлагаем оптимальные цены на устройства и лучшие условия сотрудничества.

Вы можете купить ретрансляторы в Киев или заказать доставку в любой город Украины. В случае необходимости, мы поможем подобрать самый лучший комплект оборудования, проконсультируем как правильно его установить, либо может выполнить монтаж своими силами.

Ретранслятор – усилитель радио сигнала, который улучшает прием на определенной площади. Ретранслятор применяться для усиления сигнала в радиосвязи и как следствие, увеличение зоны покрытия. Бывают ретрансляторы различных стандартов связи. Если Вы не уверены какой именно стандарт связи нужно усиливать, рекомендуем обратиться к нашим специалистам.



Плохой сигнал связи может служить реальной проблемой для обычного пользователя, так и для бизнеса – когда нужно передать ценную информацию, дать одобрение на проведение какой-либо операции или закупки, нет доступа к сети сотовой связи или сигнал постоянно прерывается. Эту проблему можно решить установкой ретранслятора.

Система усиления связи работает следующим образом. Приемная антенна принимает слабый сигнал, и через кабель передает его на приемник ретранслятора. Уровень и сила усиления полностью зависит от модели репитера. После ретранслятор, устраняет искажения и помехи в сигнале. И через передающую антенну излучает усиленный сигнал.

Ретрансляторы бывают следующих видов:

• широкополосный
• полосовой
• канальный
• оптический
• линейный

Вышеуказанные виды ретрансляторов выполняют одну и ту же функцию, но имеют свои особенности и сферы применения.

Портативная рация ретранслятор с дисплеем

Wouxun KG-8D Plus Представляем Вам портативную радиостанцию WOUXUN KG-8D PLUS.
Данная радиостанция представляет собой двухсторонний межканальный репитер c большим цветным дисплеем.
Пыле и влагозащита IP67
Перекрёстный ретранслятор репитер работает как в одностороннем режиме, так и в двустороннем с возможностью выхода на передачу и воспроизведением звука

WOUXUN KG-8D Plus на сайте производителя

Переносная радиостанция Wouxun KG-UV8D Plus с функцией перекрёстного ретранслятора (репитера) работает как в одностороннем, так и в двухстороннем режиме с возможностью выхода на передачу и воспроизведением/отключением звука.

Режим Cross Band, дуплексный ретранслятор (от VHF -UHF или UHF -VHF). Нестандартная версия STSCC или DCS.
Функция шифрования голоса.
Голосовой компандер.
Яркость подсветки можно регулировать.
FM-радио (можно сохранять 20 каналов).
Редактируемые сообщения о включении. VOX и SOS функция.
DTMF Кодирование и декодирование.
Двойной, цветной дисплей , две независимые операционные системы.
 999 каналов памяти.
Диодный фонарик.
 Голосовые подсказки (англ.)
Все вызовы, групповые вызовы и выборочные вызовы.
Отображение идентификатора вызывающего абонента входящих сообщений и пр…

 Дуплексный режим работы и двойной приём

Перекрёстный ретранслятор репитер работает как в одностороннем режиме, так и в двустороннем с возможностью выхода на передачу и воспроизведением звука

Голосовое шифрование и нестандартные CTCSS / DCS

Функции комфорта
Голосовые подсказки, регулировка подсветки, FM – радио, интеллектуальное питание.
Каналы памяти – 999
QT / DQT Кодирование / декодирование, QT / DQT Сканирование
Отображение входящих сообщений. Отображение идентификатора вызывающего абонента.
Широкий / Узкий выбор пропускной способности (25KHz / 12. 5KHz)
Дистанционный сигнал тревоги
Яркий фонарик Illumination

Спецификация радиостанции WOUXUN KG-8D PLUS:

• Дуплексный повторитель (VHF-UHF или UHF-VHF)
• Режим дуплексной работы (ТХ в одной области, тогда как RX в другой области)
• Двойной приём (RX на одних и тех же или разных диапазонах А и В одновременно)
• Большой цветной экран
• Диапазон частот:
  • 136 – 174 и 400 – 470 МГц (RX / TX)
  • 144 – 146 и 430 – 440 МГЦ (RX / TX)
  • 136 – 174 и 400 – 480 МГц (RX / TX)
  • 136 – 174 и 420 – 520 МГц (ТХ)
  • (RX) FM: 76 МГц  – 108 МГц (пространство около: 100К)
• Смещение частоты и направления, программируемое в режиме ретранслятора (UHF/UHF или VHF/UHF)
• Перекрестный ретранслятор
• 999 каналов памяти
• Сильная и стабилизированная выходная мощность радиостанции:  (VHF: 5W / UHF: 4W)
• Кодирование / декодирование QT / DQT, QT / DQTScan
• VOX
• Мультиназначение для боковых клавиш
• Отображение входящего сообщения – идентификатора вызывающего абонента
• Кодирование и декодирование DTMF
• Все вызовы, групповые вызовы и избирательные вызовы
• Функция SOS
• Функция приоритетного сканирования
• Дистанционная сигнализация
• Широкий / узкий выбор полосы пропускания (25 кГц / 12,5 кГц)
• Голосовой гид
• Яркий фонарик
• Однотональная частота импульсов: 2100 Гц / 1750 Гц / 1000 Гц / 1450 Гц (сигнализация активации ретранслятора)
• Обратная частота
• Секундомер
• Размеры: 125 х 62 х 33 мм



Диапазон частот	подходит для разных стран или областей
	136–174
	МГц и 400–470
	МГц 136–174
	МГц и 400–480
	МГц 136–174 МГц и 420–520 МГц 144–146 МГц и 430–440 МГц 144–148 МГц и 420–520 МГц
шаг	5 кГц / 6,25 кГц / 10
	кГц / 12,5 кГц 25 кГц / 50 кГц / 100 кГц
Номер канала	999
Режим работы	F2D / F3E
Рабочая Температура	-20 ? ~ 40 ?
вольтаж	7. 4VDC
Антенное сопротивление	50Ω
Вес	490 г
Размер	125 х 62 х 33 мм

• ПЕРЕДАТЧИК
  	Широкий	узкий
  Избирательность по соседнему каналу	≥70dB	≥60dB
  Тип модуляции	16K F3E	11K F3E
  поддельный	≥60dB	≥60dB
  Аудиоответ	+ 1 ~ -3dB (0,3 ~ 3KHz)	+ 1 ~ -3dB (0,3 ~ 3KHz)
  Макс. Отклонение частоты	± 5 кГц	± 2,5 кГц
  Стабильность частоты	± 2.5PPM
  Искажение звука	≤5%
  Выходная мощность	УВЧ: 4 Вт, л: 1 Вт, УКВ: 5 Вт, л: 1 Вт.



ПРИЁМНИК
	Широкий	узкий
Избирательность по соседнему каналу	≤70dB	≤60dB
Интер Модуляция	≤65db	≤60dB
Ложный ответ	≤70dB	≤70dB
Аудиоответ	+ 1 ~ -3dB (0,3 ~ 3KHz)	+ 1 ~ -3dB (0,3 ~ 3KHz)
Сигнал-шум	≥ 45 дБ	≥40dB
Искажение звука	≤5%
Мощность аудио	≤500mW
чувствительность	UHF / VHF: 0,25 мкВ (12 дБ SINAD)

Комплект включает в себя:

ПЕРЕДАТЧИК
	Широкий	узкий
Избирательность по соседнему каналу	≥70dB	≥60dB
Тип модуляции	16K F3E	11K F3E
поддельный	≥60dB	≥60dB
Аудиоответ	+ 1 ~ -3dB (0,3 ~ 3KHz)	+ 1 ~ -3dB (0,3 ~ 3KHz)
Макс. Отклонение частоты	± 5 кГц	± 2,5 кГц
Стабильность частоты	± 2.5PPM
Искажение звука	≤5%
Выходная мощность	УВЧ: 4 Вт, л: 1 Вт, УКВ: 5 Вт, л: 1 Вт.

О применении ретрансляторов радиосигнала стандарта TETRA.

Аннотация.

Стандарт TETRA доказал свою эффективность как своей функциональностью, так и гибкостью при строительстве систем радиосвязи, в том числе в труднодоступных местах, помещениях, туннелях и т.д.

Настоящая заметка предназначена для инженеров, планирующих рассмотреть вопрос о возможности использования ретрансляторов при решении задач по обеспечению сложных объектов профессиональной радиосвязью стандарта TETRA.

Некоторые технические параметры ретрансляторов стандарта TETRA связаны между собой и будут рассматриваться в комплексе. Такие же параметры, как потери в фидерном тракте, коэффициент усиления антенн и их тип остаются за пределами настоящей заметки и будут рассматриваться в следующих публикациях.

Рассмотрим некоторые аспекты применения ретрансляторов стандарта TETRA.

1. Тип ретранслятора.

В предыдущих публикациях говорилось о том, что существуют 2 принципиально различных типа ретрансляторов: канальный и полосовой. Канальные ретрансляторы оснащены программно настраиваемыми цифровыми фильтрами, а полосовые рассчитаны на фиксированную полосу частот (обычно 5 МГц).

Финская компания CREOWAVE выпускала ретрансляторы, работающие как в полосовом, так и в канальном режиме. К ним относятся модели HP1, HP2, HP3, HP4, Th3.

В свою очередь венгерский производитель Bonn Hungary Electronics выпускает канальные системы с возможностью переноса частоты различной мощности.

Какой тип ретранслятора выбрать? Если вы работаете в чистом поле и в полосу пропускания вашего ретранслятора не попадают сторонние сигналы (причем не важно, с каким типом модуляции), то можно ограничиться полосовым ретранслятором.

Если требуется усиление более 4 или 8 несущих , то необходимо применение полосового ретранслятора, с широкой полосой пропускания (до 5 МГц).

В том случае, если вы планируете использовать работу ретранслятора в густо заселенных городских застройках, где  используются различные электронные устройства генерирующие достаточно сложный электро-магнитный фон, мешающий качественной работе полосовых ретрансляторов, а также возможно попадание сторонних сигналов в полосу пропускания, то целесообразно использовать канальные ретрансляторы. Если требуется высокий коэффициент усиления сигнала (75 и более дБ), то только лишь канальный ретранслятор может его обеспечить.

2. Выходная мощность.

Ретранслятор имеет 2 канала усиления: Восходящий (Uplink, в сторону базовой станции) и Нисходящий (Downlink, в сторону абонентских устройств). Эти каналы необходимо рассматривать раздельно по ряду причин.

В погоне за мощностными показателями базовых станций потребитель оказывается в ситуации, когда восходящий и нисходящий каналы разбалансированы для портативных абонентских радиостанций на 8 дБ и более, что приводит к обрывам связи.

Выходная мощность (Рвых) ретранслятора является не единственно значимым параметром. С одной стороны, казалось бы, что чем выше Рвых тем стабильнее связь. Однако вместе с уровнем сигнала на выходе ретранслятора необходимо помнить о таком критическом параметре как BER (Bit Error Rate) в точке приема.

Максимальная выходная мощность (Рвых) ретранслятора у существующих образцов составляет +36 дБм. Это суммарная мощность на всю полосу. Т.е, если используется полосовой ретранслятор на входе которого в нисходящемканале (DL) присутствует лишь 1 несущая , то Вы можете получить озвученные +36 дБм на выходе, при условии что уровень сигнала на входе репитера составляет Рвх=Рвых – Ку, где Ку – коэффициент усиления в соответствующем канале (UL/DL).

Если в полосу ретранслятора попадают более 1 несущей, то на выходе вы получите пропорционально усиленные сигналы несущих с суммарной мощностью не более Рвых (рис. 1)

Рис. 1. Несколько несущих в полосе пропускания усилителя.

При использовании канальных или гибридных ретрансляторов пользователь может самостоятельно решить какие несущие подлежат усилению и с каким коэффициентом, что критически важно в сложной электро-магнитной обстановке.

Если Рвых в нисходящем канале составляет +17 дбм, то при изолированном усилении 4 несущих канальным репитером небольшой мощности можно получить на выходе +11 дБм на каждую несущую.

Разумеется +36дБм у полосового репитера будут равномерно поделены между всеми сигналами в пределах полосы пропускания. Если в полосу ретранслятора попадут 16различных радиосигналов, то на выходе репитера полезная несущая будет с тем же уровнем +11 дБм, а если число паразитных сигналов превысит 16 единиц, то уровень будет еще меньше. Стоит об этом помнить.

Аналогичная ситуация с восходящим каналом (UL). Как отмечалось выше уровень сигнала от абонентской станции ниже на 8 дБ, хотя удаление базовой станции и абонентской от ретранслятора может быть различным.

3. Коэффициент усиления.

Типичные величины коэффициентов усиления полосового ретранслятора – от 40 до 70 дБ, в свою очередь канальный ретранслятор обеспечивает усиление от 50 до 85 дБ.

В ретрансляторах с оптическим интерфейсом коэффициент усиления в восходящем канале достигает 105 дБ.

Какой коэффициент усиления выбрать в восходящем и нисходящем каналах?

Если на входе ретранслятора присутствует сигнал с уровнем “-80дБм”, то максимально возможный уровень сигнала на выходе полосового ретранслятора составит только “-10дБм” [-80 дБм + 70дБ (усиление)]. При этом все максимальные мощностные показатели ретранслятора TETRA останутся не реализованными!

Для того, чтобы получить на выходе полосового ретранслятора желаемые +36дБм, уровень входного сигнала должен быть не менее “-34дБм”, что возможно лишь при непосредственном подключении к базовой станции через пассивный делитель сигнала.

Известно, что уровень сигнала от абонентской радиостанции может автоматически меняться в зависимости от удаления от БС. Для этой ситуации ретранслятор оснащен петлей АРУ.

Таким образом использование полосового ретранслятора с максимальной мощностью +36дБм с подключением к БС по радио бессмысленно, виду того, что уровень сигнала на входе ретранслятора не будет выше “-70дБм”.



4. В точке приема наблюдаются сигналы одновременно от ретранслятора и БС.

Существует ситуация, при которой в точке приема присутствуют сигналы от базовой станции и от ретранслятора TETRA. Если разница сигналов от ретранслятора и от БС составляет менее 16 дБ, то сигнал от БС будет рассматриваться как помеха, а BER в точке приема резко вырастет, что приведет к неустойчивой связи. Кроме того, определяющим параметром является задержка ретранслируемого сигнала. Если эта задержка выше 15 мкс (1 Бод), то это позволит избежать повышения уровня BER, и приведет к устойчивой связи в точке приема, что в очередной раз определяет необходимость выбора именно канального ретранслятора для решения задач по обеспечению покрытия в зонах неуверенного приема.



5. Развязка между восходящим и нисходящим каналами.

Для корректной работы ретранслятора TETRA развязка между восходящим и нисходящим каналами должна быть не менее коэффициента усиления ретранслятора.

При строительстве следует обратить внимание на то, что боковые лепестки диаграмм направленности антенн восходящего и нисходящего каналов могут пересекаться, что сделает невозможным обеспечение развязку между UL и DL. Выбирайте проверенные антенны.

В качестве изолирующего препятствия используются существующие бетонные сооружения, конструкции и здания.



6. Задержка сигнала в ретрансляторе. Максимальная дальность.

Полосовой ретранслятор вносит задержку усиливаемого сигнала в пределах 1-6 мкс, а канальный не более 10-14 мкс.

Оптический распределитель (например BRMF) вносит задержку в 10 мкс, а выносной усилитель BRTF24 в 6 мкс.

Если используются ретрансляторы с оптическим интерфейсом, то необходимо учитывать дополнительную задержку сигнала из расчета 5мкс на километр одномодового волокна.

Следует помнить, что в рамках стандарта TETRA заложен защитный интервал, определяющий максимальное удаление абонента от БС – в 58 км. Каждый километр пути покрывается за 3 мкс.

Если ретранслятор устанавливается на границе зоны обслуживания, то не следует ожидать работоспособности ретранслятора и увеличения зоны обслуживания.

В абсолютных величинах суммарное удаление от БС при использовании ретранслятора будет всегда меньше 50 км.

Рекомендации по применению ретрансляторов TETRA.

Озвученные выше параметры влияют на выбор типа ретранслятора и формируют  приблизительные их схемы включения. Разумеется, говорить об абсолютности приведенных ниже рекомендаций можно условно, ввиду влияния на процесс принятия решения различных технических и экономических факторов. Рассмотрим несколько примеров.

1. Установка ретранслятора для обеспечения покрытия внутри помещений средней площади (1-2 этажа). Уровень сигнала на входе ретранслятора не менее -65 дБм. Электромагнитная обстановка в районе – благоприятная, мешающих сигналов в полосе пропускания ретранслятора не наблюдается. Интерфейс к БС – по радио.

В этом случае целесообразно использовать полосовой ретранслятор малой мощности.

2. Установка ретранслятора для обеспечения покрытия внутри помещений средней площади (1-2 этажа). Уровень сигнала на входе ретранслятора не менее -90 дБм. Электромагнитная обстановка в районе – сложная, в полосе пропускания ретранслятора множество стронних радиосигналов разного уровня. Интерфейс к БС – по радио.

В этом случае целесообразно использовать канальный ретранслятор малой мощности с коэффициентом усиления не менее 85 дБ.

3. Установка ретранслятора для обеспечения покрытия внутри помещений большой площади (Торговый центр на 10000кв.м). Уровень сигнала на входе ретранслятора не менее -55…-65 дБм. Интерфейс к БС – по радио.

В этом случае целесообразно использовать канальный ретранслятор с коэффициентом усиления не менее 85 дБ и максимальной мощностью в нисходящем канале +27 / +36 дБм. Учитывая чувствительность БС, уровень мощности в восходящем канале требуется в пределах +10…+15 дБм.

4. Установка ретранслятора для обеспечения покрытия внутри помещений большой площади (Торговый центр на 5000кв.м). Уровень сигнала на входе ретранслятора не менее -80 дБм. Интерфейс к БС – по радио.

В этом случае целесообразно использовать канальный ретранслятор с коэффициентом усиления не менее 85 дБ и максимальной мощностью в нисходящем канале +17 дБм. Учитывая чувствительность БС, уровень мощности в восходящем канале требуется в пределах +10…+15 дБм.

5. Установка ретранслятора для обеспечения покрытия внутри тоннелей. Уровень сигнала на входе ретранслятора не более -20 дБм. Интерфейс к БС – непосредственный, через делитель.

Для обеспечения покрытия в тоннелях идеальным является применение ретрансляторов с оптическим интерфейсом. Следует помнить, что максимальная длина оптической линии – 20км, а расстояние, покрываемое одним ретранслятором с излучающим кабелем типа 1 ¼ “ составляет примерно 2.1 км в одну сторону. В зависимости от требований по обеспечению гарантированности покрытия и резервирования в тоннеле, с учетом использования БС, достаточно 4х ведомых ретрансляторов с оптическим интерфейсом для обеспечения покрытия на участке в 20км. Коэффициент усиления в восходящем канале не менее 105дБ.



Если есть замечания и пожелания по настоящей заметке – направляйте их по электронной почте: hello(at)integra-pro. com.



Автор заметки: Чивилев С.В. (Интегра Про, Creowave Oy, BHE-MW)

Ретранслятор цифровой двухдиапазонный Yaesu DR-1X DR-1X

Yaesu Musen рада представить DR-1X, двухдиапазонный (144/430MHz) ретранслятор, который поддерживает обычную аналоговую FM связь, а также одновременно цифровой протокол System Fusion в пределах частотного диапазона 12.5кГц. Мы уверены, что внедрение новейшей DR-1X станет рассветом нашей новой и впечатляющей многофункциональной системы System Fusion.
System Fusion является интегрированной платформой, которую мы предлагаем в качестве нашего цифрового решения для радиосвязи, она обеспечит четкую и чистую голосовую связь и надежную высокоскоростную передачу данных с использованием цифровой модуляции C4FM, а также позволит пользоваться существенными преимуществами аналоговой FM радиосвязи, такими как низкое потребление батареи и возможность работать на больших расстояниях.
Одной из ключевых возможностей System Fusion является функция AMS (автоматический выбор режима), которая мгновенно распознает принимается ли сигнал в режиме V/D, режиме голосовой связи или режиме данных FR аналоговом FM или цифровом C4FM, и автоматически переключается на соответствующий. Таким образом, благодаря нашим цифровым трансиверам FT1DR и FTM-400DR System Fusion, чтобы поддерживать связь с аналоговыми FM радиостанциями больше нет необходимости каждый раз вручную переключать режимы,.
На репитере DR-1X, AMS можно настроить так, чтобы входящий цифровой C4FM сигнал преобразовывался в аналоговый FM и ретранслировался, таким образом позволяя поддерживать связь между цифровым и аналоговым трансиверами. AMS также можно настроить на автоматическую ретрансляцию входящего режима на выход, позволяя цифровым и аналоговым пользователям совместно использовать один ретранслятор.
До сих пор, FM ретрансляторы использовались только для традиционной FM связи, а цифровые ретрансляторы только для цифровой. Однако, теперь просто заменив обычный аналоговый FM репитер на DR-1X, вы можете продолжать пользоваться обычной FM связью, а также использовать ретранслятор для более продвинутой цифровой радиосвязи System Fusion. Другие периферийные устройства, такие как дуплексер и усилитель и т.д. можно продолжать использоваться как обычно.
Система управления ретранслятором включает панель выбора частот RX/TX, мощности (50/20/5 Вт), доступ к управлению CTCSS или DCS аналоговой FM, с программируемыми временными интервалами и идентификатором CW или голоса (если установлена опция FVS-2). Также поддерживается возможность дистанционного управления для функции Shutdown (отключение). На задней панели имеется I/O порт, с помощью которого можно подключить “С-COM 7330 Тройной контроллер ретранслятора.” Этот контроллер позволяет управлять максимум тремя DR-1X, чтобы запрограммировать сигнал, таймер, режим доступа и многое другое.
Новый DR-1X будет доступен с июня 2014 года. Пожалуйста, обратите внимание на техническую документацию для получения информации о ценах. Теперь мы с нетерпением будем ждать ваших заказов.
Мы с волнением ожидаем широкого признания System Fusion!

DR-1X
Цифровой репитер VHF / UHF C4FM/FM
50 Вт 144/430 МГц двухдиапазонный

Основные особенности System Fusion:
– Функция AMS (автоматический выбор режима) автоматически распознает принят ли цифровой C4FM сигнал или обычный FM
– Улучшенный показатель BER (Bit Error Rate- характеристика качества передачи) C4FM обеспечивает превосходное качество звука
– Улучшенный показатель BER (Bit Error Rate) C4FM обеспечивает лучший прием во время движения и в условиях слабого приема сигнала
– Использование всего диапазона 12,5 кГц обеспечивает высокую скорость передачи данных
– Функция быстрого снимка позволяет получать изображения, вместе с информацией о времени и данными GPS
– Цифровая функция GM (цифровая функция контроля группы)
– Высокоточная функция навигации

Особенности радиостанции:
– Режимы модуляции: 12,5 кГц цифровой C4FM, обычный FM
– Функция AMS (автоматический выбор режима) автоматически распознает является ли сигнал цифровым C4FM или обычным сигналом FM
– 3,5-дюймовый цветной сенсорный экран
– Очень надежная в работе, высокая выходная мощность: 50Вт/20Вт / 5Вт
– Аварийный режим: Поддержка автоматической смены резервной батареи
– Разъем под микрофон на передней панели предназначен для использования при проверке передачи, и позволяет использовать репитер в качестве базовой станции
– Встроенный большой динамик с регулятором громкости на передней панели
– Внутренний источник питания
– 19″ монтируется в стойку
– Высокая стабильность ± 2. 5ppm TCXO
– DSQ сигналинг (код цифрового шумоподавления)
– CTCSS и DCS сигналинг
– Функция оповещения идентификатора (Голосовой режим: требуется FVS-2)
– На задней панели имеется I/O порт, с помощью которого можно подключить “С-COM 7330” контроллер ретранслятора.
– Работа в качестве базовой станции



Что такое репитер в радио связи и для чего он нужен?

Проще говоря, если вы купили радиостанцию и в инструкции к ней указано, что работает она на расстоянии 5 км., это совершенно не означает, что вы сможете связаться на расстоянии 5 км., хотя радиолюбительский диапазон 70 см. настолько своеобразен и интересен, что дальность радиосвязи может превзойти ваши ожидания и очень сильно ;).

Что же делать? Как увеличить расстояние? Вот тут на помощь и приходит такая удивительная вещь как репитер или как многие его называют «репа» 🙂

Репитер, это приёмо-передающее радиотехническое устройство, усиливающее принимаемые сигналы и передающее их дальше. Репитер имеет антенну (или несколько антенн), радиоприёмник, радиопередатчик и источник электрического питания.
Работу интересующего нас репитера можно описать на примере работы двух корреспондентов, находящихся в разных концах города и не имеющих возможности связи напрямую (в прямом канале), т.е. принимать и передавать сигналы на одной частоте.

У обоих корреспондентов радиостанции настроены на одинаковую частоту, например, 433.100 мегагерц. Корреспондент «А» начинает передачу, радиостанция автоматически* меняет частоту приёма (433.100Мгц) на частоту передачи (438.600Мгц), разница между частотой приема и передачи в данном случае составляет 5,5 МГц, что и называют «разносом».

В данном случае, разнос и составляет – плюс 5,5 Мегагерц. Посылаемый сигнал на частоте 438.600Мгц принимает репитер и практически одновременно передает данный сигнал на частоте 433.100Мгц, который в свою очередь, принимает корреспондент «В». Обратная передача корреспондента «В» составляет такую же последовательность.

Большинство репитеров закрыто на так называемый тон**. Делается это для того, чтобы сторонние сигналы и помехи не принимались репитером и не мешали его работе. Данная технология основывается на присутствии в полезном сигнале звуковых тонов определенной частоты, лежащих вне частотного диапазона модуляции (вне области слышимости), т.е. репитер активизируется только при появлении заданного тона, на который он запрограммирован.

* для автоматического «разноса» приемной и передающей частоты воспользуйтесь инструкцией к своей радиостанции, в большинстве случаев, это называется «shift» или «RPT» и настраивается в плюс или минус необходимого сдвига частоты, например, 5,5Мгц, т.е. 433.100 + 5,5Мгц = 438.600 Мгц.

** для включения необходимого тона при передаче сигнала воспользуйтесь инструкцией к своей радиостанции, в большинстве случаев, это называется CTCSS (Continuous Tone-Coded Squelch System), в нашем случае CTCSS 77.0.

По материалам https://avtokanal.com/publ/chto_takoe_repiter_i_kak_ehtim_polzovatsja/1-1-0-9

Сертификат радиолюбителя: репитер – SECRET SQUIRREL

В наших недавних публикациях я уже несколько раз упоминал, что сертификат радиолюбителя, помимо легального права использовать оборудование и радиолюбительские частоты, обеспечивает вам доступ к определённой инфраструктуре. Наиболее распространенный её представитель — репитер, с которым подробнее будем знакомиться сегодня.

Третью категорию радиолюбителя я получил не так давно, потому заблаговременно прошу прощения за возможные неточности в тексте ниже. В этом цикле, в первую очередь, я хочу осветить некоторые базовые понятия и вопросы освоения радиосвязи, а также поделиться своим опытом получения сертификата радиолюбителя. Всегда буду рад комментариям и возможным исправлениям от более компетентных радиолюбителей.

Что такое репитер?

Для большинства новоиспеченных радиолюбителей и тех, кто только начинает постигать тонкости радиосвязи, репитер обычно кажется чем-то непонятным и едва ли не магическим. Вокруг их использования возникает множество вопросов касающихся принципов работы, типов, частот а также настройки своего оборудования на приём и передачу через репитер. Потому я решил включить и эту тему в наш цикл, посвященный получению сертификата радиолюбителя.

Итак, как и говорит само название, ретранслятор или репитер, от англ. «to repeat» — это повторитель радиосигнала. На заре радио для установления особо дальних связей часто использовались промежуточные радиоузлы, расположенные в месте пересечения зон покрытия двух удалённых станций. Удалённые станции не могли связаться между собой напрямую, но каждая из них могла установить связь с промежуточным радиоузлом. Так абонент вызывал промежуточный радиоузел, передавал своё сообщение и указывал позывной корреспондента, которому это сообщение предназначено. После этого промежуточный радиоузел вызывал корреспондента и передавал ему оставленное сообщение, выполняя роль повторителя и посредника в коммуникации. В некоторых случаях, особенно при чрезвычайных ситуациях, такой способ обмена информацией используется и сегодня, но, как вы сами понимаете, такие факторы как разница во времени и необходимость постоянного нахождения операторов на промежуточном радиоузле не очень способствуют такому общению. Именно потому люди давно уже стремились оптимизировать этот процесс, в результате чего и появились автоматизированные репитеры. Сегодня, в зависимости от расположения и типа репитера, повторённый сигнал даже может приобретать свойства существенно отличающиеся от исходного, но прежде чем вдаваться в эти детали, давайте сначала разберемся с целями их использования.

Зачем используется репитер?

На рисунке выше мы видим небольшую область местности, на которой находятся четыре пользователя портативных любительских радиостанций. Исходя из особенностей рельефа и застройки, шансы установления непосредственной связи имеются только у пары Charlie — Delta, так как они находятся на относительно небольшом удалении друг от друга, и озеро, расположенное между ними, не является существенной преградой для прохождения радиоволн. Связь в парах Alpha — Bravo и Bravo — Delta невозможна из-за наличия природных преград в виде горных хребтов, а связи в паре Alpha — Charlie мешает плотная городская застройка с обилием помех. Что до связи в парах Alpha — Delta и Bravo — Charlie, то её шансы тоже невелики из-за большего расстояния между корреспондентами, и потребует увеличения мощности передатчиков, для чего понадобятся соответствующее оборудование, радиолюбительские категории и увеличение потребления энергии. Но связь между этими пользователями всё же возможна и без увеличения мощности передатчиков, и тут то как раз в дело вступает репитер.

Репитер оптимальнее всего устанавливать на природном или искусственном возвышении, что повысит зону его покрытия и качество повторяемого сигнала без необходимости использовать передатчики высокой мощности. На местности с нашего изображения таким местом логичнее всего выбрать горный пик в центре, т.к. он обеспечивает необходимое возвышение и находится на примерно одинаковом расстоянии от всех пользователей радиостанций. Если все они настроятся на работу с репитером, то любой из них сможет отправить на него сигнал, а оставшиеся три корреспондента услышат повторённый сигнал, проходящий через репитер.

Для нашего примера в качестве передатчика в репитере может использоваться такая же портативная радиостанция, т.к. её исходящей мощности будет достаточно для покрытия расстояния до каждого из корреспондентов, а всё остальное сделают стратегически выбранное расположение и возвышение репитера над поверхностью земли. В реальности же в качестве репитеров часто используются мощные передатчики (до 100 Вт., в зависимости от нужд и особенностей местности) и качественное антенное оборудование, что позволяет повторённому сигналу приобретать новые свойства. Такой репитер на входе может принимать сигнал с вашей портативной радиостанции, а на выходе преобразовать его в сигнал мощностью до 100 Вт., что, как вы понимаете, существенно расширяет зону распространения вашего сигнала, без каких-либо усилий с вашей стороны. Именно потому я говорил, что третья категория радиолюбителя, дающая вам доступ и к использованию репитеров в том числе, способна покрыть большинство ваших нужд по организации связи на расстояниях куда больших, чем позволяет мощность вашей портативной радиостанции. Кроме мощности внутренние настройки репитера могут также влиять и на частоты, на которых будет вестись ретрансляция вашего сигнала.

Какие типы репитеров бывают?

В зависимости от того на каких частотах репитер принимает и ретранслирует радиосигналы, его можно отнести к одному из типов ниже:

• Эхо-репитер (Echo Link\Repeater) — такие репитеры, часто именуемые в простонародье «попугаями» принимают и записывают радиосигналы, а после окончания приёма сразу (реже через какое-то заданное время) передают записанный сигнал обратно в эфир. По сути они больше всего походят на радиоузлы-повторители, и часто даже передают записанные сигналы на той же частоте, что и принимают. Используются они для расширения зоны покрытия определённых станций и часто устанавливаются на её пределах. Так одна станция может передавать радиосигналы на эхо-репитер, уносящий повторённые сигналы дальше от станции-источника. Кстати, FM-радиовышки и базовые станции GSM во многом работают по схожему принципу, т.к. «попугаят» сигналы абонента от одной вышки к другой.
• Однодиапазонный репитер (Single Band Link\Repeater) — автоматизированные повторители, ретранслирующие сигналы с одной частоты на другую  в рамках одного диапазона частот: VHF (136 — 174 MHz) или UHF (400 — 480 MHz). Это, пожалуй, самый распространенный вид репитеров, используемый радиолюбителями по всему миру.
• Кросс-диапазонный репитер (Cross-Band Link\Repeater) — двухдиапазонный повторитель, ретранслирующий сигналы с частот одного диапазона в частоты другого диапазона (например UHF -> VHF или VHF -> UHF). Такие репитеры могут использоваться для увеличения дальности между корреспондентами за счёт смены диапазона, т.к длинные низкочастотные волны лучше распространяются на большие расстояния. Кроме того они стали панацеей для межведомственного взаимодействия различных групп, служб и агенств. Представьте себе серьёзное происшествие, локализация последствий которого зависит от скоординированных действий полиции, спасателей и волонтерских организаций, при том, что все полицейские могут использовать VHF-рации, спасатели — UHF, а у волонтеров может оказаться целый «винегрет» из раций различных производителей под безлицензионные и любительские диапазоны. Пара кросс-диапазонных репитеров способна быстро заставить всех говорить «на одной волне» без потери времени и колоссальных затрат на переоснащение целых ведомств.

В рамках данной статьи я не буду вдаваться в существование симплексных и дуплексных репитеров, нюансов их строения, процессов, происходящих внутри повторителей, тонкостей их организации с использованием одной и нескольких антенн и т.д. Это информация уже далеко не для новичков и пригодится она преимущественно тем, кто решился «поднять» свой репитер. Нас же на данном этапе больше интересует использование уже имеющихся репитеров.

Как настроить рацию на работу через репитер?

Когда вы хотите организовать непосредственную связь с другой станцией без использования репитера вам достаточно настроить обе станции на одну частоту и попеременно проводить на ней приём и передачу радиосообщений. Ваша портативная рация не может принимать и передавать радиосигналы одновременно. Вы или слушаете, или передаёте (симплекс). Те же ограничения распространяются и на репитеры, которые тоже не могут принимать и передавать на одной частоте одновременно, иначе бы они создавали помехи сами себе. Представьте репитер как две радиостанции (одна из которых принимает, а вторая — передаёт), и соединение между ними, позволяющее активировать передачу на второй станции в тот же самый момент, когда первая начала приём. Т.к. на одной частоте принимать и передавать нельзя, появляется необходимость настраивать вторую станцию внутри репитера на другую частоту.

Как я уже упоминал выше, в радиолюбительских целях вы, скорее всего будете стыкаться с однодиапазонными репитерами, принимающими и передающими сигналы на разных частотах одного диапазона, что приводит нас к понятию сдвига (offset) или разноса частот . Сдвиг частоты — это значение в мегагерцах, указывающее разницу между частотой приёма (Rx) и частотой передачи (Tx) репитера. Если вы хотите общаться через репитер, то частота приёма и вашей станции, и станции вашего собеседника, должны быть настроены на исходящую частоту (Tx) репитера. Все слушают то, что выдаёт репитер. Передающую же частоту вашей станции, и станции вашего собеседника потребуется настроить на принимающую частоту (Rx) репитера, и он будет вторить на частоте передачи (Tx) всё, что вы ему скажете на частоте приёма (Rx). На большинстве современных раций разнос частот для работы через репитеры можно задать в рамках одного канала.

Для примера значение сдвига частот в портативной радиостанции Baofeng UV-5R устанавливается при помощи меню 26 — OFFSET, а его направление (+\-) — в меню 25 — SFT-D. C развернутым описанием меню этой станции можно познакомиться в нашем обзоре.

Я всех слышу, а они меня — нет, почему так?

Также ещё один распространенный вопрос, связанный с работой через репитер, указывает на то, что настроившись на нужные частоты приёма (Rx) и перпдачи (Tx), пользователь слышит все переговоры, проходящие через репитер, но при попытке выйти в эфир собеседники не слышат его. Зачастую такая ситуация связана с тем, что на репитере используется субтональные системы шумоподавления (CTCSS или DCS) — это специальные тоны установленной частоты, которые подмешиваются к основному сигналу. Распознав такой тон на частоте приёма (Rx), репитер «понимает», что это обращаются к нему, и открывает ретрансляцию на передающей частоте (Tx). Если такого тона не обнаружено — канал передачи внутри репитера остаётся закрытым, что позволяет не транслировать через репитер радиопомехи, пролетающие сквозь частоту приёма. Если все ваши попытки «докричаться» до собеседников через репитер оказались напрасными — проверьте настройки субтонов CTCSS или DCS в вашей радиостанции.

Для примера управление субтонами в портативной радиостанции Baofeng UV-5R для DCS осуществляется при помощи пунктов меню 10 — R-DCS (приём цифрового тона) и 12 — T-DCS (передача цифрового тона), а для CTCSS — пунктами меню 11 — R-CTCS (приём аналогового тона) и 13 — T-CTCS (передача аналогового тона). C развернутым описанием меню этой станции можно познакомиться в нашем обзоре.

Как найти репитеры вблизи меня?

Кстати, если почитав информацию выше, вы уже вдохновились на организацию своего репитера, узрев в нём панацею для решения всевозможных проблем со связью, спешу вас разочаровать. Для самостоятельного запуска, согласно Регламента аматорской радиосвязи Украины, кроме прохождения процедуры оформления сертификата радиолюбителя и наличия необходимого оборудования, вам также придётся дополнительно пройти процедуру согласования и регистрации репитера в УЦРЧ (подробнее см. форма А3-6 в дополнении 17 к Регламенту). Связано это с тем, что работа репитера подчиняется плану использования радиочастот Украины, и УЦРЧ должен убедится в том, что ваша ретрансляция с одной частоты на другую не будет создавать помех работе других служб, использующих указанные частоты, а также не будет ретранслировать переговоры вне радиолюбительских частот Украины.

К тому же, с большой долей вероятности можно сказать, что поблизости с вами уже могут находиться аматорские репитеры, которые просто необходимо найти. Как? Начинать поиски я бы советовал с рекомендованных частот для аматорских репитеров, указанных в таблицах 1, 2, 3 шестнадцатого дополнения к Реглменту аматорской радиосвязи Украины, приведенных ниже.

Все передачи на частотах репитера начинаются с указания своего позывного, и если его у вас нет, т.к. вы не прошли процедуру получения сертификата радиолюбителя — даже не пытайтесь этого делать! Без позывного вы в лучшем случае можете послушать местный радиолюбительский трафик на репитере. Хотите пользоваться репитерами — получайте позывной!

Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 145 МГц
(разнос между частотами приёма и передачи — 600 кГц)

Номер канала (актуальная номенклатура)	Номер канала (устаревшая номенклатура)	Частота приёма (Rx, мГц)	Частота передачи (Tx, мГц)
RV48	R0	145.000	145.600
RV49	R0X	145.0125	145.6125
RV50	R1	145.025	145.625
RV51	R1X	145.0375	145.6375
RV52	R2	145.050	145.650
RV53	R2X	145.0625	145.6625
RV54	R3	145.075	145.675
RV55	R3X	145.0875	145.6875
RV56	R4	145.100	145.700
RV57	R4X	145.1125	145.7125
RV58	R5	145.125	145.725
RV59	R5X	145.1375	145.7375
RV60	R6	145.150	145.750
RV61	R6X	145.1625	145.7625
RV62	R7	145.175	145.775
RV63	R7X	145.1875	145.7875
RV64	R8	145.200	145.800
RV65	R8X	145.2125	145.8125

Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 435 МГц
(разнос между частотами приёма и передачи — 1,6 МГц)

Номер канала (актуальная номенклатура)	Номер канала (устаревшая номенклатура)	Частота приёма (Rx, мГц)	Частота передачи (Tx, мГц)
RU368	RU0	433.000	434.600
RU370	RU1	433.025	434.625
RU372	RU2	433.050	434.650
RU374	RU3	433.075	434.675
RU376	RU4	433.100	434.700
RU378	RU5	433.125	434.725
RU380	RU6	433.150	434.750
RU382	RU7	433.175	434.775
RU384	RU8	433.200	434.800
RU386	RU9	433.225	434.825
RU388	RU10	433.250	434.850
RU390	RU11	433.275	434.875
RU392	RU12	433.300	434.900
RU394	RU13	433.325	434.925
RU396	RU14	433.350	434.950
RU398	RU15	433.375	434.975

Радиоканалы ретрансляторов аматорской радиосвязи в диапазоне 435 МГц
(разнос между частотами приёма и передачи — 7,6 МГц)

Номер канала (актуальная номенклатура)	Номер канала (устаревшая номенклатура)	Частота приёма (Rx, мГц)	Частота передачи (Tx, мГц)
RU692	R70	431.050	438.650
RU694	R71	431.075	438.675
RU696	R72	431.100	438.700
RU698	R73	431.125	438.725
RU700	R74	431.150	438.750
RU702	R75	431.175	438.775
RU704	R76	431.200	438.800
RU706	R77	431.225	438.825
RU708	R78	431.250	438.850
RU710	R79	431.275	438.875
RU712	R80	431.300	438.900
RU714	R81	431.325	438.925
RU716	R82	431.350	438.950
RU718	R83	431.375	438.975
RU720	R84	431.400	439.000
RU722	R85	431.425	439.025
RU724	R86	431.450	439.050
RU726	R87	431.475	439.075
RU728	R88	431.500	439.100
RU730	R89	431.525	439.125
RU732	R90	431.550	439.150
RU734	R91	431.575	439.175
RU736	R92	431.600	439.200
RU738	R93	431.625	439.225
RU740	R94	431.650	439.250
RU742	R95	431.675	439.275
RU744	R96	431.700	439.300
RU746	R97	431.725	439.325
RU748	R98	431.750	439.350
RU750	R99	431.775	439.375
RU752	R100	431.800	439.400

Часто репитеры — это место наибольшей активности радиолюбителей (причины мы уже упоминали ранее). Но кроме сканирования частот из таблиц выше, стоит уделить внимание и таблице 4 из того же дополнения к Регламенту аматорской радиосвязи Украины, где каждой области нашей страны присвоены основные и вспомогательные каналы, приведенные в таблице ниже.

Для перевода каналов в частоты используйте таблицы выше.

Распределение основных и вспомогательных каналов диапазона 145 МГц по территории Украины

Идентификатор	Область	Основной канал	Вспомогательные каналы
A	Сумская область	RV56	RV50, RV54, RV58, RV60
B	Тернопольская область	RV62	RV48, RV54, RV60
C	Черкасская область	RV60	RV54, RV58, RV62
D	Закарпатская область	RV54	RV48, RV50, RV56, RV58, RV60, RV62
E	Днепропетровская область	RV58	RV52, RV54, RV60
F	Одесская область	RV60	RV48, RV50, RV54, RV58, RV62
G	Херсонская область	RV62	RV52, RV54, RV60
H	Полтавская область	RV52	RV48, RV50, RV52
I	Донецкая область	RV54	RV50, RV56, RV58, RV62
J	Республика Крым	RV50	RV48, RV52, RV54, RV56, RV58, RV60
K	Ровенская область	RV60	RV50, RV56, RV58
L	Харьковская область	RV62	RV50, RV54, RV60
M	Луганская область	RV48	RV50, RV52, RV56, RV58, RV60
N	Винницкая область	RV48	RV50, RV56, RV60
P	Волынская область	RV48	RV50, RV58, RV62
Q	Запорожская область	RV48	RV50, RV52, RV56, RV60
R	Черниговская область	RV62	RV48, RV54, RV58, RV60
S	Ивано-Франковская область	RV54	RV50, RV56, RV60
T	Хмельницкая область	RV52	RV50, RV56, RV62
U	Киевская область	RV54	RV50, RV52, RV56, RV58
V	Кировоградская область	RV50	RV48, RV54, RV62
W	Львовская область	RV56	RV52, RV58, RV60
X	Житомирская область	RV62	RV50, RV54, RV58
Y	Черновицкая область	RV58	RV48, RV50, RV60
Z	Николаевская область	RV56	RV48, RV52, RV54

Если на указанных каналах и частотах из Регламента вы не обнаружили никакой активности, можете также обратить внимание на базу любительских репитеров Украины, за поддержание которой стоит благодарить UR5NBC. В мировых масштабах можете также попытать счастья с Android приложением RFinder — мирового агрегатора информации о репитерах. Приложение не бесплатное, и у меня самого пока не возникало необходимости в его использовании, но за 30 дней предлагаемого тестового периода информацию о ближайших репитерах получить всё-же можно. Есть и любительское приложение HamReps с возможностью выбора страны и просмотра предварительно скачанных данных офлайн.

В рамках сегодняшней статьи мы выяснили что такое репитер, зачем они используются, как найти репитер поблизости и как настроить свою рацию на работу через него. Это самые базовые вопросы по работе с репитерами, но, думаю, этого будет достаточно, чтобы вы самостоятельно смогли подключиться к одному из них для прослушивания местного радиолюбительского трафика. Из своего опыта могу сказать, что работа через репитеры — это мощный инструмент в случае чрезвычайных ситуаций, т.к. при наличии даже маломощной портативной радиостанции позволяет следить за обстановкой\событиями в масштабах области, а в случае необходимости — передавать сообщения в масштабах нескольких областей. Так при прослушивании местного репитера я был свидетелем диалога оператора из своей области с корреспондентом на удалении около 600 км. При этом, по заявлениям корреспондента, его радиостанция работала с исходящей мощностью всего 1 Вт, а всё остальное обеспечивалось работой репитеров. Впечатляет, не правда ли? Вот пусть это послужит для вас лишним поводом зарегистрировать свою радиостанцию и пройти процедуру получения сертификата радиолюбителя.

Портативный ретранслятор MESH E-pack100

Ретрансляторы Hytera E-pack предназначены для оперативного и  универсального развертывания системы связи. E-pack могут использоваться не только как радиостанции для совершения голосовых вызовов, но и как средство создания подвижной сети радиосвязи. E-pack выполняют функции радиостанции и ретранслятора на одной частоте, что позволяет не занимать лишние частоты.

Благодаря эргономичному дизайну и  пыле и  влагозащите  IP67  ретрансляторы E-pack могут быть установлены в автомобиле, на мачте или на стене, а также в переносном исполнении (рюкзаке), что делает E-pack идеальными для обеспечения радиосвязи в полевых условиях.

Основные функции

Беспроводная мобильная сеть
Ретрансляторы E-pack позволяют создавать беспроводные мобильные сети с количеством ретрансляторов до 32. Сети динамически настраиваются самостоятельно, при этом ретрансляторы E-pack могут свободно перемещаться.

Оперативное развертывание
Благодаря применению технологий беспроводных мобильных сетей, ретрансляторы E-pack позволяют оперативно развернуть сети радиопокрытия.

Универсальное и надежное управление сетями

Различные типы топологий сетей
Ретрансляторы E-pack поддерживают различные типы топологий сетей, например: «цепь», «дерево», «звезда» и др., и таким образом обеспечивают более гибкое сетевое покрытие.

Высокая надёжность
Если один из ретрансляторов E-pack выходит из сети или повреждён, канал голосовой связи автоматически маршрутиризуется через другой ретранслятор E-pack для обеспечения бесперебойной связи.

Высокая спектральная эффективность
Используя комбинированный метод разделения каналов TDMA и FDMA обеспечивается радиосвязь с абонентами и другими ретрансляторами E-pack.

Резервный канал GSM
E-pack имеет модуль GSM. При выходе одного ретранслятора E-pack из сети, можно организовать канал связи по GSM сети публичного оператора с другим ретранслятором E-pack. Это гарантирует более устойчивую связь между радиостанциями в сети.

Надежность конструкции

• Защита от различных внешних воздействий: MIL-STD-810 C/D/E/F/G
• Пыле и влагозащита: IP67

Отображение дистанции и направления
На экранах принимающих вызов радиостанций, в зоне действия E-pack, отображаются направление и дистанция совершающей вызов радиостанции.

Покрытие для «слепых» зон
Благодаря высокой выходной мощности ретрансляторов E-pack, на качество связи не влияют препятствия для радиосигнала (рельеф местности, перекрытия между этажами и т.д.).

Пример работы

В высотных зданиях сигнал теряет силу из-за больших расстояний и ослабления при прохождении через перекрытия и стены. Ретрансляторы E-pack обеспечивают устойчивую связь между пользователями находящимися в подвальных помещениях и на крышах зданий.

Обеспечение временного радиопокрытия
E-pack обеспечивают возможность быстрого развертывания самоорганизующейся сети подвижной радиосвязи. Ретрансляторы E-pack обеспечивают надёжное радиопокрытие в чрезвычайных ситуациях и при работе в зонах отсутствия постоянного радиопокрытия.

Рекомендуемые области применения
Ретрансляторы E-pack разработаны для применения в сфере обеспечения общественной безопасности или при ликвидации последствий чрезвычайных ситуаций.

Технические характеристики

Основные технические характеристики
Диапазон частот	136–174 МГц, 350–400 МГц, 410–470 МГц
Напряжение питания постоянного тока	14,8 В
Стандарт	DMR Tier ll DMO
Входное напряжение	90–264 В пер. тока 50 Гц 12–36 В пост. тока
Аккумуляторная батарея	185 Вт/ч
Время заряда аккумуляторной батареи	80 % за 2 ч  100 % за 3 ч
Время работы	10 ч при нагрузке 15–85
Максимальное количество ретрансляторов в сети	32
Ширина полосы	25 кГц
Шаг сетки частот	12,5 кГц
Цифровой вокодер	AMBE++
Стабильность частоты	±0,5 ppm
Защита от различных внешних воздействий	MIL-STD-810 C/D/E/F/G
Пыле и влагозащита	IP67
Импеданс антенны	50 Ом
Размеры (В×Ш×Г)	295×187×68 мм
Вес	3,6 кг (с аккумуляторной батареей)
Определение местоположения при холодном запуске	< 1 мин
Определение местоположения  при горячем запуске	< 10 с
Температура хранения	от –40 ºС до +85 ºС
Рабочая температура	от –30 ºС до +60 ºС
Приёмник
Чувствительность	120 дБм
Интермодуляция	> 70 дБ
Подавление побочного излучения	> 70 дБ
Блокировка	Порт антенны: от 9 кГц до 1 ГГц < –57 дБ/мВт Режим ожидания: от 1 ГГц до 12,75 ГГц < –47 дБ/мВт
Избирательность	ETSI: 60 дБ при 12,5 кГц/70 дБ при 25 кГц
Передатчик
Выходная мощность	5/10/20 Вт
Мощность на соседнем канале	<  –60 дБ при 12,5 кГц < –70 дБ при 25 кГц

Аксессуары

Что такое ретрансляторные каналы и почему они имеют значение?

Для среднего потребителя рация могла бы работать на тех же частотах, что и радио AM / FM. Для GMRS (General Mobile Radio Service) и сторонников двусторонней радиосвязи это далеко от истины. Поскольку GMRS требует лицензии FCC и позывного, многие пользователи двусторонней радиосвязи ограничиваются каналами FRS меньшей мощности, которые могут использоваться широкой публикой. Но знаете ли вы, что эти каналы даже не затрагивают возможности радиостанций GMRS?

каналов ретранслятора GMRS имеют доступ к обширной национальной сети ретрансляционных вышек и могут значительно увеличить радиус действия радиостанции GMRS, независимо от мощности.Ретрансляторные башни действуют как радиоприемник и передатчик, принимая маломощные сигналы, а затем взрывая их с еще большей мощностью и покрывая большие расстояния без ухудшения исходного сигнала, позволяя пользователям четко общаться, находясь на расстоянии нескольких миль.

Эти ретрансляционные каналы особенно полезны на местности, где между радиостанциями могут быть препятствия, что значительно снижает дальность вещания радиостанции. Рекламируемая дальность действия 25-38 миль основана на прямой видимости, а двусторонняя радиосвязь значительно уменьшается при наличии препятствий.В густонаселенной городской местности или холмистой местности радиостанция с заявленным радиусом действия 32 мили может достигать расстояния только от четверти до половины мили. При использовании ретрансляционных каналов этот диапазон увеличивается до тех пор, пока радиостанция и пользователь находятся в пределах досягаемости ретрансляционной вышки. Теоретически можно было бы транслировать сигнал на полпути через большой штат, например, Техас, в пределах досягаемости ретрансляционных вышек.

Несмотря на успех оригинального MXT100 MicroMobile®, одной из самых больших жалоб, которые мы получили, было то, что он не имел входных каналов повторителя GMRS, что ограничивало его мощность вещания в пять ватт.В моделях MXT400 и MXT115 мы увеличили радиус действия этих радиостанций мощностью 40 и 15 Вт, добавив ретрансляционные каналы, что дает им диапазоны, которые обычно не видны в радиостанциях GMRS.

Важно знать, что эти башни также находятся в частной собственности и эксплуатируются, поэтому не забудьте спросить разрешение у владельца, прежде чем использовать эти башни.

Прокат двусторонней радиосвязи | Двусторонняя радиосвязь

Не уверены, нужен ли вам ретранслятор? Свяжитесь с нашими специалистами по телефону 0800 294 7766, чтобы получить бесплатную консультацию о том, как получить лучший сигнал в вашей системе двусторонней радиосвязи.

Как правило, радиоволны распространяются по прямым линиям. Они могут проходить сквозь предметы, но это может резко повлиять на силу и четкость сигнала. Это вызывает проблемы при использовании радиосистемы в застроенной, холмистой или гористой местности. Иногда, даже на более ровной местности, огромное расстояние между передающим и принимающим радио ослабляет сигнал до неприемлемого качества или сигнал может вообще пропадать.

Так как же системы двусторонней радиосвязи работают на больших расстояниях или когда между операторами нет прямой видимости? Радиовторители – это решение.

Как работает ретранслятор

Радиоретранслятор одновременно принимает радиосигнал и повторно передает его с более высокой мощностью, чтобы он мог покрывать большие расстояния. Это позволяет общаться между пользователями радиосвязи, когда препятствия или расстояние являются проблемой.

Антенны ретрансляторов

обычно устанавливаются высоко на вершине высокого здания или холма, который в идеале находится в центре вашего района, который вы хотите охватить, поэтому их диапазон намного больше.Повышенный сигнал от ретранслятора также может улучшить четкость передачи.

Повторители

принимают радиоволны на одной частоте, называемой «входной», а затем повторно передают информацию о своей «выходной» частоте. Поэтому, если вы используете двусторонние радиостанции с услугой ретранслятора, они будут запрограммированы на передачу на входной частоте ретранслятора и прием на его выходной частоте. Наши специалисты могут вам в этом помочь.

Радиовторители широко используются коммерческими предприятиями, которые работают на больших или застроенных территориях, службами экстренной помощи, общественным транспортом и радиолюбителями.Они также используются на больших объектах, таких как склад или гостиница, поскольку этот тип здания может быть трудно покрыть из-за его структуры.

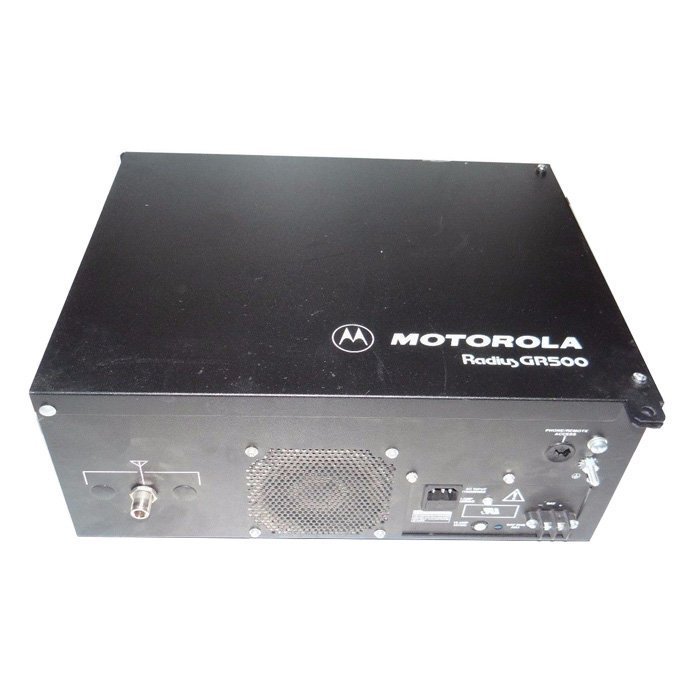

Последнее поколение цифровых повторителей Motorola

использует новейшие технологии и обеспечивает выдающуюся производительность. И DR3000, и SLR5500 доступны в диапазонах VHF или UHF.

DCS 2 Way Radio предлагает услуги по техническому обслуживанию для клиентов, которые имеют ретрансляторы в своей радиосистеме в рабочее время или круглосуточно.Инженер посетит ваш объект и заменит неисправный ретранслятор на ссудный, чтобы ваша система заработала как можно быстрее. Это бесценно, поскольку без ретранслятора радиосистема неэффективна, а простой при любой форме связи стоит денег предприятиям.

Свяжитесь с нами для получения дополнительной информации и совета экспертов о ретрансляторах для мобильных или портативных радиостанций.

Выпущено 7 октября 2015 г.

---

Как выбрать и установить

Ретранслятор двусторонней радиосвязи принимает слабые и низкоэффективные сигналы и ретранслирует их с более высокой мощностью, чтобы они могли покрывать большие расстояния, диапазоны и местности без ухудшения качества.Ретрансляторы устраняют нежелательные шумы и помехи, помогая прояснять сообщения по мере их усиления и повторной передачи. При правильной установке ретрансляторы обеспечивают надежную передачу сигналов от одной радиостанции к другой, практически полностью устраняя мертвые зоны.

По определению ретранслятор – это одновременно радиоприемник и радиопередатчик, устройство, которое принимает аналоговый или цифровой сигнал, усиливает и передает его дальше, чем в противном случае. Ретрансляторы обычно используются аварийно-спасательными службами, коммерческими организациями и радиолюбителями (известными как радиолюбители) для расширения диапазона частот от одного приемника к другому.Самый простой ретранслятор состоит из приемника на одной частоте и передатчика на другой частоте, обычно в том же радиодиапазоне (например, UHF или VHF), а также одной или нескольких антенн. Им также могут потребоваться усилители, изоляторы и другие аксессуары.

Краткая история ретрансляторов

Военные подразделения связи уже много лет используют ретрансляторы, позволяющие командным пунктам передавать зашифрованные голосовые сигналы и сигналы данных на сотни миль, обеспечивая при этом режим движения вперед.Именно эта технология вдохновила сегодня на создание на рынке ретрансляторов, которые намного меньше, прочнее и дешевле.

Для военных ретрансляторов требуются транспортные средства для перевозки громоздкого и тяжелого оборудования, а также они служат источником питания для тяжелых условий эксплуатации. Они включают установку очень высоких антенн, созданных целыми коммуникационными группами. Используя 50-футовый. антенна, военные радиостанции могут передавать сигнал на расстояние не более 35 миль. Для передачи сообщения на 500 миль потребуется по крайней мере дюжина ретрансляторов.

Современные ретрансляторы, напротив, компактны, удобны в использовании и просты в установке. Многие из них меньше портфеля и весят всего пару фунтов. Труднопроходимые зоны больше не являются проблемой для ретранслятора радиосвязи, поскольку устранены ограничения по дальности и зоне покрытия. Некоторые ретрансляторы обещают покрытие на сотню миль и более при правильной установке.

Типы ретрансляторов

Существуют разные типы ретрансляторов, каждый из которых предназначен для конкретных целей и ситуаций.Ретрансляторы усиливают и поддерживают сигналы UHF (сверхвысокой частоты) и VHF (очень высокой частоты), особенно на пересеченной местности и над водой. Большинство ретрансляторов, доступных сегодня для бизнеса, используют частоты УВЧ.

Повторитель использует две частоты: частоту передачи и частоту приема. Он принимает сигналы на одной частоте и ретранслирует их на другой частоте. Для двусторонней радиосвязи, работающей с ретранслятором, требуется радиостанция, которая позволяет программировать отдельные частоты передачи и приема, соответствующие ретранслятору.

Ретрансляторы малой мощности используются для связи на месте с антеннами, расположенными на низком уровне. Обычно они используются для таких больших территорий, как небольшой город, или для кампуса или здания. Эти системы могут иметь мощность передачи от 2 до 5 Вт.

Ретрансляторы высокой мощности размещаются на высоких башнях или вершинах холмов для увеличения зоны покрытия. Эти системы позволяют пользователям с маломощными двусторонними радиостанциями связываться друг с другом на расстоянии многих миль. Эти системы могут иметь мощность передачи до 100 Вт.

В системе цифровой связи ретранслятор принимает переданное, восстанавливает его и отправляет на следующую приемную станцию. Серия ретрансляторов делает возможным распространение сигнала на невероятно большие расстояния. Цифровые повторители способны устранить нежелательный сигнал, цифровой сигнал, даже если он слабый или нечеткий, может быть полностью восстановлен. Однако аналоговые сигналы усиливаются усилителями, которые, к сожалению, часто усиливают шум, а также звуковую информацию.

В системах связи ретранслятор состоит из радиоприемника, передатчика, усилителя, одной или двух антенн и изолятора. Передатчик выдает сигнал на частоте, отличной от принятой. Это называется смещением, которое требуется для предотвращения отключения приемника передаваемым сигналом.

Для более сложных установок изолятор на линии антенного кабеля обеспечивает дополнительную защиту. Изолятор – это односторонний полосовой фильтр, который снижает легкость прохождения сигналов от ближайших передатчиков по антенной линии в передатчик базовой станции.Это предотвращает нежелательное смешение сигналов внутри передатчика базовой станции, которое может создавать помехи. Изолятор также снижает передачу нежелательных сигналов. Схема изолятора может быть встроена прямо в повторители меньшей мощности.

Ретранслятор, когда он стратегически расположен на вершине высокого здания или горы, может значительно повысить производительность беспроводной сети, обеспечивая связь на расстояниях, которые в противном случае было бы невозможно покрыть.

Некоторые организации сейчас используют все цифровые системы.В отличие от аналоговых сигналов, цифровые сигналы необходимо чаще повторять. Поскольку цифровые сигналы рассеиваются быстрее, чем аналоговые, часто требуются усилители. В то время как аналоговые ретрансляторы располагаются с интервалами примерно 18 000 метров, цифровые ретрансляторы обычно размещаются с интервалами от 3000 до 6000 метров.

Установка ретранслятора радиосвязи

Установка радиостанций двусторонней связи может варьироваться от довольно сложной до невероятно простой, в зависимости от конфигурации. Ретрансляторам большой мощности обычно требуются две антенны: одна для приема, а другая для передачи.Установка ретранслятора этого типа сложна и не рекомендуется для среднего неподготовленного пользователя. Однако типичный ретранслятор для более коротких расстояний требует только одну антенну ретранслятора, которая передает и принимает двусторонние радиостанции, обычно портативные устройства. Это относительно просто.

При установке с двумя антеннами размещение антенн имеет решающее значение для предотвращения поглощения энергии приемной антенной от передающей антенны. Антенны размещены на разной высоте, чтобы свести к минимуму эти помехи.

Чтобы упростить установку, некоторые ретрансляторы имеют так называемый встроенный или дополнительный дуплексер, который позволяет устройству одновременно передавать и принимать на одной и той же антенне. По сути, дуплексер содержит цепи, изолирующие передатчик от приемника. Таким образом, радиочастота передатчика не повреждает приемник.

Независимо от использования одной или двух антенн, высокоэффективная антенна обычно располагается в самой высокой точке зоны покрытия с ретранслятором.При стратегическом расположении на самой возвышенной точке узла связи высота значительно улучшает общую работу и производительность сигналов ретранслятора. Антенны предпочтительно устанавливать в зоне прямой видимости для всех ретрансляторов или других пользователей двусторонней радиосвязи.

Перед установкой ретранслятора необходимо провести обследование объекта и проверить его покрытие. Этот тип тестирования и уровень планирования становятся полезными, поскольку экономят время, деньги и ресурсы. Инвестирование в эти рекомендуемые методы на внешнем интерфейсе может существенно устранить плохую работу оборудования и неэффективную связь позже, и, возможно, когда это будет иметь наибольшее значение.

Исследование места расположения ретранслятора

Проведение исследования участка радиопокрытия и поиск правильного места установки является одним из наиболее важных шагов при установке ретранслятора. Расположение антенны имеет решающее значение для общего успеха радиосвязи, который зависит от ретранслятора. Очень важно найти лучшее место.

Выбор места для ретранслятора должен быть относительно простым. Прямая видимость очень важна в радиосвязи. Деревья, электрические башни, склоны холмов и другие плотные конструкции или объекты могут препятствовать передаче сигнала.Это не значит, что у вас должна быть прямая видимость. Просто знайте, что если вы этого не сделаете, ваш диапазон будет уменьшен.

После определения общей зоны для ретранслятора следует рассмотреть несколько вариантов в качестве возможных мест размещения антенн. Это позволяет пересматривать любой план, на который негативно влияют непредвиденные препятствия, которые в конечном итоге могут ухудшить качество сигнала.

Учитывайте следующие критерии при выборе места для вашей ретрансляционной антенны:

• Антенна должна быть как можно центрирована в пределах зоны покрытия, чтобы сила сигнала была на том же уровне, что и, и могла передавать к, все точки в конфигурации.
• Если вам необходимо установить ретранслятор внутри здания, а не на нем, что идеально, постарайтесь подобрать высоту, которая также будет центрирована по вертикали относительно области, которую вы хотите охватить. Это сокращает расстояние, которое должен пройти радиосигнал, примерно наполовину. Если вы пытаетесь закрыть высотное здание с 16 и более этажами, перейдите, например, в место на полпути до седьмого этажа.
• В целях безопасности убедитесь, что ретранслятор и антенна всегда находятся на минимальном расстоянии, рекомендованном производителем, от людей и предметов.
• Если вы планируете установить ретранслятор на постоянной основе, обязательно ознакомьтесь с экологическими и электрическими требованиями, чтобы убедиться, что ваш ретранслятор соответствует государственным и федеральным стандартам.
• Если вы планируете использовать ретранслятор для покрытия большой площади с множеством зданий, настоятельно рекомендуется использовать антенну большего размера. Постарайтесь установить ретрансляторную антенну в самой высокой точке, чтобы обеспечить максимальную прямую видимость.
• Каждый сайт индивидуален. Бетонные стены, противопожарные панели и другие элементы конструкции могут блокировать проникновение радиосигналов.Это также верно в отношении других препятствий, и все это следует учитывать при проведении осмотра и последующей установки.
• Постепенно опускайте и увеличивайте высоту антенны во время исследования площадки, чтобы увидеть, улучшится ли покрытие.
• Ожидайте, что зона покрытия несколько улучшится, если ретранслятор будет постоянно установлен.

Тест радиопокрытия

После того, как сайт определен, следующий логический шаг в процессе установки ретранслятора – проведение теста радиочастотного покрытия.Проверка радиочастотного покрытия исключает возможность выбора неправильного места установки и определяет неблагоприятные условия окружающей среды, которые могут повлиять на работу ретрансляторов.

Полевое испытание покрытия должно проводиться в любом месте, выбранном в качестве местоположения ретранслятора. Цель полевых испытаний – воспроизвести качество и охват сигналов, передаваемых ретранслятором из заданного места. Это должно быть выполнено до того, как будут выполнены какие-либо постоянные установки.Всегда полезно попробовать несколько вариантов, чтобы найти лучшее место для антенны, чтобы обеспечить максимальную производительность повторяющегося сигнала.

Выполните следующие быстрые и простые шаги для стандартного теста покрытия:

1. Пойдите в запланированную зону ретранслятора с двумя людьми и парой полностью заряженных портативных радиостанций двусторонней связи. Перед тестом убедитесь, что радиостанции запрограммированы точно в соответствии с теми же характеристиками полосы пропускания, частот, кодов и т. Д.

2. Если вы планируете установить внешнюю антенну, вам следует попытаться как можно больше дублировать расположение антенн для наилучшего воспроизведения запланированной высоты антенн.Обычно чем выше антенна, тем лучше, но это не всегда так. При необходимости поместите человека на лестницу или приподнятый элемент, чтобы точнее воспроизвести высоту, на которой вы собираетесь установить антенну. Помните, что вам, возможно, придется попробовать несколько высот и / или местоположений, прежде чем найти наиболее подходящий.

3. Антенна (не ретранслятор) будет находиться в центре желаемой зоны покрытия. Один человек должен взять одну радиостанцию ​​и направиться к наиболее вероятному месту расположения антенны.Это общение с людьми будет представлять тип покрытия, которого вы можете ожидать, если бы ретрансляторная антенна была установлена ​​в этом месте. Если зона покрытия недостаточна, переместитесь в другое место и повторяйте процесс до тех пор, пока желаемый диапазон и зона покрытия не будут оптимизированы.

4. Один человек должен оставаться у ретранслятора, в то время как другой человек ходит по зоне, предназначенной для радиопокрытия, по возможности охватывая периметр.
5. Обе стороны должны непрерывно передавать и получать, обмениваясь сигналом.Если качество связи между радиостанциями двусторонней связи хорошее, это означает, что ретранслятор, скорее всего, будет воспроизводить сильный качественный сигнал.
6. Лучше всего изменять только одну переменную за раз во время теста покрытия. Например, отрегулируйте только высоту антенны или ее местоположение, затем повторите процесс съемки и сравните результаты.

Каждая конфигурация связи отличается, и, следовательно, не применяется какой-либо конкретный набор инструкций, когда дело доходит до определения местоположения антенны для оптимального покрытия.В целом, однако, помните, что антенна действует как точка опоры для всей радиосвязи, работающей на данном канале. Антенна должна располагаться в наиболее выгодном положении, чтобы уменьшить возможные препятствия и увеличить расстояние, на которое может распространяться радиосигнал. Это позволяет сигналу идти из любого места в желаемой зоне покрытия к антенне.

При оценке площадок, где требуется покрытие в нескольких зданиях, может потребоваться внешний монтаж антенны. Если вы планируете использовать ретранслятор для покрытия такой зоны, рекомендуется установить большую внешнюю антенну как можно выше.Обычно это справедливо при установке ретрансляторов в офисных комплексах, торговых центрах и на объектах правоохранительных органов.

Прежде чем рассматривать возможность внешней установки любой антенны, необходимо провести обследование места, а затем испытание покрытия. В этом случае один человек должен находиться внутри центрального здания в желаемой зоне покрытия на максимально возможной высоте. Второй человек должен пройти по площадке, общаясь изнутри каждого здания и из всех внешних зон, где желательно радиопокрытие.

При обращении с радиооборудованием всегда помните, что безопасность имеет первостепенное значение. Соблюдайте осторожность при установке и эксплуатации ретрансляторов двусторонней радиосвязи.

Чтобы лучше понять, на каком расстоянии вы можете рассчитывать на двустороннюю радиосвязь, дополнительную информацию можно найти здесь: Диапазон 2-сторонней радиосвязи

Руководство для покупателей ретрансляторов двусторонней радиосвязи.

Узнайте, как работают ретрансляторы, когда они вам нужны, чего ожидать в процессе покупки и выберите подходящего поставщика для работы.

Эта статья написана для нетехнических специалистов, мы сделаем все возможное, чтобы объяснить вещи в терминах непрофессионала. Во-первых, мы должны объяснить, что такое ретранслятор двусторонней радиосвязи. Слишком часто повторители объясняются очень запутанными техническими терминами. Мы проведем вас через процесс, чтобы вы лучше понимали, как может работать ретранслятор, его ограничения и что необходимо для внедрения ретранслятора (ов) в вашу текущую систему двусторонней радиосвязи.

В этой статье мы будем обсуждать повторитель обычного типа , , что означает, что только один канал разговора за раз, или один человек за раз может получить доступ к повторителю.Обычные повторители могут поддерживать несколько радиоканалов, используя разные тоны PL, коды NAC или цветовые коды, но это выходит за рамки данной статьи. Просто знайте, что в зависимости от ваших целей для радиосистемы ретранслятор может обслуживать множество радиоканалов. Иногда, говоря о ретрансляторах, может использоваться термин «транкинг», транкинг выходит за рамки этой статьи, но знайте, что это тип ретранслятора. О радиотранкинге мы поговорим в другой статье.

Ретранслятор двусторонней радиосвязи – это особый тип радиоприемника, который слышит определенный слабый радиосигнал и затем ретранслирует этот слабый сигнал сильнее на другой частоте, на которой слушают ваши радиостанции.Мы объясним, почему он ретранслируется на другую частоту, позже в этой статье.

Повторители используются для увеличения мощности радиосигнала и зоны покрытия в данном приложении, , следовательно, улучшают зону двусторонней радиосвязи.

На этом простом рисунке выше показан двусторонний радиовызов от 5-ваттной портативной радиостанции, проходящей через ретранслятор, на 50-ваттную мобильную радиостанцию ​​внутри транспортного средства, а затем обратно на ретранслятор. Расширение зоны действия всех радиостанций в системе.

Ниже приведены несколько простых примеров, когда может потребоваться повторитель:

• Большой склад, использующий симплексные операции радио, радио на радио или общение по каналу, не выполняет свою работу. Обычно клиент жалуется на перерывы в радиопокрытии или мертвые зоны.
• Бизнес, которому необходимо организовать коммуникацию в рамках всего кампуса во многих зданиях, внутри и за пределами этих зданий.
• Школьный округ, в котором Департамент образования хочет иметь возможность общаться со всеми школами по заданному радиоканалу.
• Автобусная компания, которой необходимо общаться со своими водителями по всей округе
• Полиция или пожарная служба, которым необходимо общаться в масштабах города.

Ретрансляторы двусторонней радиосвязи работают по-своему.

Они используют две частоты для работы: одна частота для прослушивания или приема, а другая частота для радиовещания или передачи. Радиостанции, которые обращаются к ретранслятору, запрограммированы в обратном порядке, как работает ретранслятор.Частота приема портативного радио (рации) для ретранслятора на самом деле является частотой передачи ретранслятора, а частота передачи портативного радио (рации) – это частота приема ретранслятора. Оставайтесь с нами, я знаю, что это может сбивать с толку.

Подводя итог тому, как работает ретранслятор, радиостанция в системе хочет позвонить другому пользователю и получить доступ к системе ретранслятора. Вызывающее радио должно передавать (говорить) на частоте, которую также слушает ретранслятор. Ретранслятор слышит этот вызов и ретранслирует его сильнее, тогда то же самое радио, которое начало разговор, захочет услышать ответный звонок от пользователя, которого они только что вызвали на ретранслятор.Чтобы услышать этот ответный звонок, радио должно быть настроено на частоту передачи (разговора) ретранслятора.

Мы рекомендуем работать с квалифицированным дилером двусторонней радиосвязи при программировании радиостанций для работы с системами репитера и при настройке системы репитера . Если все сделано неправильно, вы можете помешать другим лицензированным пользователям радио и быть оштрафованы.

Факторы мощности ретранслятора и покрытия в радиосистеме:

Работая с клиентами, нас все время спрашивают: «Покроет ли этот ретранслятор каждую область, в которой мы нуждаемся, и какую мощность мы можем передавать?» Существует множество различных факторов, которые могут повлиять на мощность передатчика ретранслятора и зону покрытия системы.

• Текущая лицензия FCC и ее ограничения . Обычно ваша текущая лицензия FCC должна быть изменена для работы ретранслятора, и существуют ограничения мощности передачи в зависимости от рабочего диапазона частот. Лицензия FCC на частоты ретранслятора будет согласована на основе необходимой зоны радиопокрытия, а также других окружающих зон покрытия и мощности лицензиата FCC. Думайте о частотах как о пространстве на шоссе, где есть ограниченные полосы движения и ограничения скорости.

Лицензия FCC является обязательной для работы ретранслятора, иначе вы рискуете получить очень большие штрафы.

• Мощность передатчика вашего ретранслятора – Есть ограничения
• Полоса частот , в которой работает ретранслятор
  • Некоторые радиодиапазоны отлично подходят для покрытия внутри зданий, тогда как другие диапазоны отлично подходят для расстояния
• Тип антенны используемый
  • Антенны предназначены для определенных приложений, и не все антенны созданы одинаковыми
• Используется ВЧ-кабель типа , чем толще ВЧ-кабель, тем меньше потери мощности в приложении
• Расстояние между передатчиком и антенной , чем длиннее кабель, тем больше потери мощности в приложении
• Тип излучения , режим, в котором ретранслятор передает .
  • Analog Wide – В США и в зависимости от диапазона частот, в котором вы работаете, как правило, широкополосные операции больше не разрешены.
  • Аналоговый узкий – когда некоторые из наших клиентов перешли на узкополосный режим работы после мандата FCC в 2013 году, они увидели сокращение радиопокрытия из-за сужения сигнала.
  • Digital – В нашем тестировании мы наблюдали увеличение радиопокрытия на 20–30% при работе в цифровом режиме.
• Качество используемого оборудования, убедитесь, что оборудование, указанное в вашей ретрансляционной системе, хорошо зарекомендовало себя.Попросите клиентов рекомендовать. В зависимости от целей вашего проекта наиболее эффективные ретрансляционные системы стоят недешево, но при использовании качественных компонентов и хорошего дизайна они могут прослужить от 10 до 12 лет.
• Качество установки оборудования, за последние 26 лет мы видели несколько плохо установленных ретрансляционных систем, из-за которых эти системы плохо работали. Кроме того, из-за неправильной установки они представляют опасность для тех, кто находится рядом с системой, из-за опасности споткнуться из-за незастегнутых кабельных трасс, оборудования, не установленного в стойке или шкафу, отсутствия молниезащиты и надлежащего заземления.Антенны установлены неправильно, изогнуты или едва прикреплены из-за неправильной процедуры монтажа. Однажды мы увидели, как репитер установлен, помещен на две вставки из пенополистирола, доставленные из коробки, в которой был поставлен репитер, и если вы натолкнетесь на него, вся система выйдет из строя. Этот ретранслятор предназначался для охраны крупного госпиталя. При работе с новым дилером радио попросите фотографии его прошлых монтажных работ, фотография стоит тысячи слов. Кроме того, убедитесь, что у дилера, с которым вы работаете, есть надлежащая страховка на случай непредвиденных повреждений во время установки или если кто-либо получит травму во время установки.Надлежащее страхование ответственности и компенсации работникам.

Основные компоненты в системе ретранслятора двусторонней радиосвязи:

Репитерные системы могут быть разных форм, размеров и разных марок.
Все простые традиционные репитерные системы имеют от 7 до 9 основных компонентов, обеспечивающих их работу:

• РЧ дека или ретранслятор, это собственно радиодетель
• Источник питания, который питает ВЧ-деку ретрансляционной системы, иногда они встроены в ВЧ-деку.
• Дуплексер, это позволяет системе ретранслятора использовать одну антенну для функций передачи и приема. Качественные дуплексеры также обеспечивают дополнительную фильтрацию, которая помогает предотвратить помехи и шум в системе. Если дуплексер не является частью системы, придется использовать две антенны. Это неэффективный способ создания постоянного решения, поскольку могут возникнуть проблемы с размещением двух антенн в одном месте с правильным разделением между антеннами.
• Антенна – одна из самых важных частей системы, и вы получаете то, за что платите. Антенны также разрабатываются по-разному для достижения разных целей, что выходит за рамки данной статьи.
• Радиочастотный кабель используется для подключения ретранслятора к антенной системе. От конструкции системы зависит длина кабельной трассы и ее толщина.
• Шкаф или стойка для оборудования – используются для размещения системы и ее безопасности
• Заземление и защита от ударов молнии, если ваша система не заземлена должным образом, она не будет работать правильно, а надлежащая молниезащита с защитой РЧ оборудования внутри шкафа или на стойке с оборудованием.Думайте о защите от молний как о предохранителе, который будет работать, чтобы предотвратить попадание молнии в РЧ оборудование, если ваша антенна получит удар.
• Дополнительные компоненты:
  • Усилитель мощности – используется для извлечения сигнала с низкой мощностью передачи из ретранслятора и усиления его до определенной выходной мощности. Причина, по которой они иногда используются, заключается в том, что некоторые ретрансляторы не рассчитаны на непрерывную работу при высокой выходной мощности, скажем, 50 Вт мощности передачи, но могут передавать в течение всего дня при мощности 5 Вт.Используя усилитель мощности, мы можем принимать этот 5-ваттный сигнал и передавать его при 50-ваттной мощности в течение всего дня и не повредить ретранслятор в долгосрочной перспективе.
  • Intermodulation Panel – проще говоря, это дополнительный фильтр для блокировки помех от окружающих радиопередатчиков. Они используются в густонаселенных районах, где много аналогичных радиодиапазонов.

В зависимости от сложности вашего проекта при работе с хорошим дилером двусторонней радиосвязи следует ожидать следующего:

• Подробное предложение с описанием оборудования, которое они будут использовать, как и где оно будет установлено, ценами, информацией о гарантии и послепродажном обслуживании.
• Лицензирование FCC: получение новой лицензии или изменение существующей лицензии
• Если возможно, исследования радиопокрытия, даже если они теоретические, это отличная отправная точка, чтобы увидеть, есть ли пробелы в радиопокрытии
• Если возможно, тестирование ретранслятора в прямом эфире для имитации радиопокрытия, которого вы можете ожидать.

Когда вы работаете с Command Radio Communications Inc., наш подход к ретрансляционным системам заключается в том, чтобы проверить систему, прежде чем вы потратите один доллар.У нас есть собственный процесс определения новой системы ретранслятора в зависимости от того, как вы хотите, чтобы система работала.

Таким образом, вы будете уверены в своей новой системе перед покупкой. Мы также используем этот запатентованный процесс при внедрении системы, вплоть до отдельного радио, которое будет взаимодействовать с ретранслятором.

Мы надеемся, что эта информация была полезной для объяснения того, что такое двусторонний ретранслятор, базового понимания того, как они используются, и компонентов, составляющих систему.Если вас интересует ретранслятор, мы рекомендуем обратиться к опытному дилеру двусторонней радиосвязи.

Мы будем рады сотрудничать с вами для решения ваших коммуникационных целей. , если вы заполните простую форму ниже, один из наших консультантов по радио свяжется с вами в течение 24 часов. Также мы приветствуем ваши вопросы и надеемся на сотрудничество с вами.

Есть вопросы по этой статье или нужна помощь с двусторонней радиосвязью?
Мы будем рады услышать от вас.

Пожалуйста, заполните форму ниже, и кто-нибудь из наших сотрудников свяжется с вами.

Примечание: для этого содержимого требуется JavaScript.

Примечание: для этого содержимого требуется JavaScript.

Что такое ретранслятор двусторонней радиосвязи и как он используется? – BridgeCom Systems

Что такое ретранслятор?

В мире современных коммуникаций постоянно возрастает потребность в расширении охвата.Традиционные портативные радиостанции имеют ограниченную зону покрытия. Однако специальный трансивер может помочь нам достичь необходимого покрытия.

Ретранслятор – это, по сути, устройство связи, которое действует как связующее звено между двумя радиооператорами для покрытия большой площади. Если вам нужна большая зона покрытия, например, ваше ранчо в 50 000 акров, город, округ или даже весь штат, вам пригодится ретрансляторная система.

Как это работает?

Это система двусторонней радиочастотной связи, которая принимает частоту от портативных двусторонних радиостанций и повторно передает ее на другой частоте в реальном времени, хотя и с большей мощностью, чем у обычных портативных радиостанций.Этот механизм позволяет ретрансляторам транслировать в гораздо более широкий спектр приема. Поскольку он может передавать и принимать одновременно, его также называют «приемопередатчиком».

Кроме того, ретрансляторы двусторонней радиосвязи могут связываться со всеми РЧ (радиочастотными) приемниками, работающими на одном радиочастотном канале. Поскольку они используют два разных радиочастотных канала для передачи передаваемых и принимаемых информационных частот, они могут быть действительно двунаправленными без каких-либо зависимостей или взаимных помех.

Этот режим работы известен как «дуплексный», что означает выделение отдельного канала для каждого направления. Далее его можно разделить на два типа:

• Полудуплекс: кнопочный переключатель используется для сигнализации о начале приема
• Полнодуплекс: мобильные телефоны с возможностью одновременной передачи и приема

Хотя он обеспечивает лучшую связь, мощность и расширенный диапазон, если радиостанция не может использовать ретранслятор, она вообще не сможет общаться.

Многие современные ретрансляторы двусторонней радиосвязи также работают в «гибридном» режиме, когда по умолчанию они используют дуплексный режим, но могут работать как симплексный (одноканальный) транс-прием, если устройства находятся вне зоны досягаемости. Такие устройства работают как на фиксированных радиочастотных каналах, так и могут выбирать физический радиочастотный канал для связи в зависимости от заранее определенной доступности или логики назначения каналов.

Компоненты повторителя

Основные компоненты ретранслятора двусторонней радиосвязи, как показано выше:

1. Приемник – принимает входящий сигнал.Рекомендуется использовать чувствительное оборудование, чтобы обеспечить прием даже более слабых передач. Здесь происходит декодирование зашифрованных сигналов частной линии (PL). В большинстве приемников также используется схема, называемая системой непрерывного тонального кодированного шумоподавления (CTCSS), для смягчения тонального шумоподавления или раздражения от прослушивания других пользователей по общему каналу связи, как это часто бывает с двусторонней радиосвязью.
2. Передатчик – аудиосигналы от таких источников, как мобильное устройство / HT, усиливаются с помощью усилителей мощности (обычно 40–100 Вт или более) и передаются для дальнейшего перемещения.Большинство передатчиков также оснащены «возбудителем» для модуляции звука. Разделение между частотами передачи и приема может составлять от 500 кГц до 5 МГц, в зависимости от полосы пропускания. Это разделение называется «смещением». Это не позволяет ретранслятору слышать себя или создавать помехи от сигналов собственного источника.
3. Антенна – двунаправленная антенна с высоким коэффициентом усиления и высокой износостойкостью используется как для передачи, так и для приема сигналов. Рекомендуется устанавливать его на значительном возвышении над уровнем земли, чтобы избегать препятствий.Требования к производительности делают их довольно дорогими.
4. Feed Line – алюминиевые кабели с низкими потерями обычно используются для питания антенны и приема сигнала от источника. Они значительно лучше по характеристикам, чем обычный коаксиальный кабель, что позволяет сохранять сигналы даже от относительно более слабых источников
5. Контроллер – в основе любой операции ретранслятора лежит контроллер. Он может интуитивно своевременно активировать передатчик, идентифицировать идентификатор ретранслятора с помощью голосовых / CW сигналов, отправлять предварительно записанные сообщения, объявления и выполнять множество других программируемых задач.

Зачем нужны повторители?

Ваша портативная радиостанция, такая как BCH-220 или приемопередатчик, ограничена факторами, которые не позволяют осуществлять высококачественную радиочастотную связь, если только ретранслятор не используется для повышения качества

Высота антенны относительно радиогоризонта – обычно радиочастотная передача высотой шесть футов может покрыть максимум примерно 7 миль, даже если канал связи без потерь (а это никогда не бывает!), Из-за кривизны земли. .

Фото: hamradioschool.com

• Затухание радиочастоты (РЧ) в воздухе, воде и окружающей среде – в воздухе, воде, искусственных сооружениях и некоторых других физических препятствиях, затрудняющих передачу, при этом поглощая некоторое количество сигнала. Это, в свою очередь, означает, что обычная передача энергии редко принимается с одинаковой силой.
• Ограничения узкой полосы частот Федеральной комиссии по связи (FCC) – коммерческие или персональные пределы полосы частот строго регулируются Федеральной комиссией по связи.Это приводит к значительным узким местам и необходимости более высокой мощности от ретрансляторов для поддержания точности сигнала. (Специальные полосы частот обычно зарезервированы для аварийных ситуаций, использования в военных целях и т. Д.)
В ретрансляторах
• используются эффективные линии питания, антенные системы с высоким коэффициентом усиления и приемники, которые предназначены для работы в тяжелых условиях в течение продолжительных периодов времени и демонстрируют свойства с низкими потерями. Более высокие антенны и приемники, которые установлены таким образом, чтобы избегать ограничений, таких как кривизна земли и физические препятствия, являются дополнительным оправданием их использования.

Выбор подходящего повторителя

Радиостанции двусторонней связи доступны в нескольких различных конфигурациях. Выбор подходящей системы во многом зависит от вашего опыта и потребностей. Широко известны следующие конфигурации: портативные портативные конфигурации (BCH-700), мобильные (BCM-220) и базовые конфигурации. Обычно они работают в полудуплексном режиме с помощью кнопки «нажми и говори» для активации связи. Сотовый телефон / мобильное устройство больше похоже на полнодуплексный режим работы.Используемые частоты также зависят от требований. Помните, что связь в прямой видимости обычно самая сильная, тогда как затенение зданий или естественных препятствий всегда вызывает некоторые потери при передаче.

Частота блока	UHF – сверхвысокая частота	VHF – Очень высокая частота
Использование	Идеально для использования внутри помещений, в железобетонных конструкциях или высотных зданиях в городском ландшафте. Из-за большого препятствия желательны более высокие частоты.Экстренные службы, такие как пожарная охрана, парамедики и полиция, также используют их, чтобы избежать узких мест передачи.	Подходит для обычных жилых районов, сельской местности или для групп, пытающихся поддерживать связь во время пеших прогулок, автомобильных поездок, кемпинга или аналогичных операций на открытом воздухе.
Диапазон	2–12 миль (с мобильного на переносное) от 0,5 до 6 миль (с переносного на переносное) 25+ миль (с ретранслятором)	2–10 миль (с мобильного на переносное) 0,25 –5 миль (с переносного на переносное) 20+ миль (с ретранслятором)

Другой часто задаваемый вопрос заключается в том, должно ли предпочтительное устройство быть аналоговым или цифровым.Традиционно аналоговые устройства довольно хорошо выполняли функции двустороннего повторителя. Цифровые повторители двусторонней связи имеют ряд явных преимуществ, например:

1. Четкость передачи речевого сигнала
2. Повышенная безопасность
3. Лучшее и стабильное покрытие сигнала. Поскольку органы управления точны, вы всегда можете откалибровать и перенастроить в зависимости от местоположения

Однако, если ваш бизнес или личные потребности не подпадают ни под одну из вышеперечисленных категорий, вам, скорее всего, это не понадобится.

Подводя итог, можно сказать, что эта базовая информация может помочь вам начать идентификацию ретранслятора двусторонней радиосвязи по вашему выбору. Есть и другие соображения, такие как лицензирование вашей станции, согласование с местными операциями, настройка смещений и протоколов идентификации при передаче сигналов. Мы скоро к вам присоединимся!

Для получения дополнительной информации о линейке ретрансляторов BCR, портативных устройств BCH и мобильных радиостанций BridgeCom Systems щелкните здесь и выберите категорию. Вы также можете связаться с нами для получения дополнительной информации, мы здесь, чтобы помочь.

Что такое ретранслятор

Ретранслятор – это устройство, которое принимает радиопередачи на одной частоте, а затем одновременно повторно передает («повторяет», отсюда и название!) Их на второй частоте, но с большей мощностью, поскольку оно может потреблять электрическую энергию от сети (или большая батарея на 12 В) и обычно большая антенна, чем на маленькой рации с батарейным питанием.

Ближайшие рации или другие пользователи, чьи радиостанции настроены на использование этих двух частот, могут затем общаться через ретранслятор.

Назначение ретранслятора – увеличение зоны покрытия сигнала группы раций или других пользователей радиосвязи.

Ограничения раций

Радиостанции

Walkie-Talkie имеют радиус действия, ограниченный их выходной мощностью и небольшой антенной. Также их местоположение и местность, в которой они используются, влияют на их дальность действия и зону покрытия.

Как ретранслятор может улучшить ситуацию

Повторитель расположен где-то высоко (и обычно ближе к центру зоны покрытия, но не на этом рисунке!)

рации настроены на передачу на одной частоте, которая принимается ретранслятором, а затем немедленно ретранслируется на второй частоте.

Рация должна быть настроена на работу с ретранслятором.

Как выглядит ретранслятор?

Репитер – это электронный «ящик для фокусов» с прикрепленной антенной. Он по размеру и весу сравним с «системным блоком» большого настольного ПК.

Ему требуется питание от сети, и он должен находиться вне погодных условий (хотя его антенна, очевидно, может быть снаружи).

Ретранслятор (или, по крайней мере, его антенна) в идеале должен быть расположен где-то рядом с центром области, которую вы хотите охватить, как можно выше и в максимально возможном свободном месте.

Ретранслятор может «повторять» только одну частоту за раз, поэтому, если ваше мероприятие использует несколько радиочастот для разных целей, вам понадобится более одного ретранслятора.

Использование рации через ретранслятор

Уоки-токи необходимо настроить для использования ретранслятора на одном или нескольких каналах. Вы не можете просто получить ретранслятор и предположить, что он будет работать с некоторыми существующими радиостанциями.

Канал рации, настроенный для использования без ретранслятора, не будет работать через ретранслятор.

К счастью, мы настроили весь наш «прокатный парк» раций так, чтобы 4 из их 16 каналов были готовы к работе с нашими наемными ретрансляторами, поэтому они всегда «готовы к работе» с одним или без него. наших репитеров без необходимости перепрограммирования.

---

Репитеры Часто задаваемые вопросы | Блог Ritron Radio & Wireless Solutions

Повторители: частые вопросы
Наши инженеры недавно ответили на самые частые вопросы, которые мы получаем относительно повторителей.В их число входят:

Что такое ретранслятор?
Активное радиоустройство для увеличения дальности действия портативной или мобильной системы радиосвязи.

Какое главное преимущество ретранслятора?
Повторитель позволяет радиостанциям двусторонней связи достичь лучшего покрытия, лучшего проникновения и большей дальности, чем это возможно без репитера.

Как это работает?
Ретранслятор принимает радиосигнал на одной частоте и одновременно передает тот же сигнал на другой частоте.Обычно ретранслятор размещается в месте, где он может иметь виртуальную прямую видимость для всех радиостанций в системе. Радиосигналы отражаются от зданий, а в некоторых случаях рассеиваются или огибают здания или горы.

Какое оптимальное место для установки ретранслятора?
Оптимальное место для установки зависит от вашей конструкции и окружающей среды. Перед установкой ретранслятора мы рекомендуем выполнить обследование зоны радиопокрытия, чтобы обеспечить оптимальный радиус действия и зону покрытия.Это включает в себя размещение антенны в оптимальном центральном месте и имитацию зоны покрытия, которую вы могли бы ожидать, если бы антенна была установлена ​​в этом месте.

Как делается репитер?
Типичный ретранслятор состоит из пяти компонентов: антенны, дуплексора, приемника, процессора основной полосы частот и передатчика. Дуплексер позволяет одной антенне как принимать сигнал на одной частоте, так и передавать сигнал на другой. Приемник фильтрует и усиливает сигнал низкого уровня, чтобы его можно было обработать и отправить на передатчик.

Чем цифровой репитер отличается от аналогового репитера?
Основное отличие заключается в процессоре основной полосы частот. В аналоговом ретрансляторе голос приемника фильтруется и отправляется непосредственно на модулятор передатчика. Любой полученный шум будет отправлен на передатчик. Что бы ни принимало радио, этот нисходящий канал ретранслятора будет иметь добавление шума как из восходящего канала к ретранслятору, так и из нисходящего канала из ретранслятора. В цифровом ретрансляторе процессор основной полосы частот преобразует в двоичные биты, которые исправляют ошибки и затем отправляют на передатчик.Радиоприемник, принимающий ретранслятор, также исправит ошибки этого сигнала нисходящей линии связи, что приведет к отсутствию шума в голосе. Только когда сигнал становится слишком слабым в восходящем или нисходящем канале, декодирование голоса начинает прерываться и пропадать.

Нужна ли мне лицензия?
Да. Типичные лицензии на ретранслятор в УВЧ требуют наличия пары частот, разнесенных на 5 МГц. Обычно ретранслятор принимает на более высокой частоте и передает на более низкой частоте. При необходимости это можно изменить, поменяв местами кабели внутри и при необходимости перенастроив.

Как увеличить дальность полета?
За счет более высокого усиления антенны, большей мощности передатчика или лучшего расположения антенны. Убедитесь, что коаксиальный кабель, соединяющий дуплексер репитера с антенной, хорошего качества, с низкими потерями и в хорошем состоянии. Также убедитесь, что приемник не заглушает мешающие сигналы. Светодиодный индикатор шумоподавления приемника может помочь указать, когда канал занят сигналом.

Могу ли я связать репитеры вместе?
Это возможно, но усложняется.Вы не можете просто перевернуть пару репитеров на другом сайте. Выходной сигнал нисходящего канала ретранслятора не может быть на той же частоте, что и вход приемника восходящего канала ретранслятора. Вам понадобятся два других ретранслятора с двумя другими наборами пар ретрансляторов, чтобы расширить диапазон, используя только ретрансляторы.

Какие двусторонние радиомодули совместимы с моим ретранслятором?
Повторитель Ritron Liberty (аналоговый) совместим с базовой станцией Ritron JBS-447D Jobcom, а также портативными радиостанциями УВЧ Jobcom Ritron JMX-446D.Ретранслятор Ritron NXDN Digital Liberty Repeater совместим с цифровыми вызывными блоками NXDN серии Ritron XD, а также с 2-сторонними радиостанциями NXDN.

Требуется ли специальное программирование?
Все совместимые радиомодули должны быть специально запрограммированы для использования с ретранслятором.

Как найти дополнительную информацию?

Подробнее и технические характеристики:

Поделиться этим контентом через:

Связанные темы: Передатчики, Трансиверы, Решения беспроводных технологий, Строительство двусторонней радиосвязи, Повторители

.
