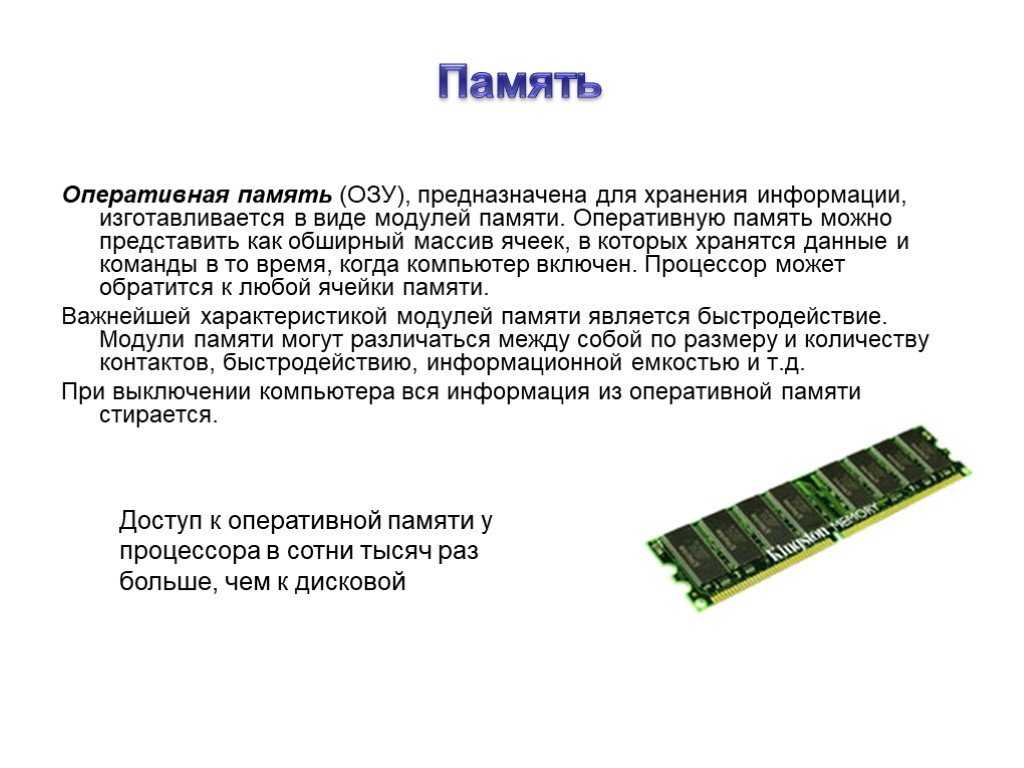

Резистивная память с произвольным доступом RRAM
Одним из узких мест всех современных вычислительных систем является необходимость пересылки данных в микропроцессор для их последующей обработки и обратной пересылки результатов вычислений.
Группа ученых из Технологического университета Нанянга, Сингапур, Ахенского университета RWTH, Германия, и Forschungszentrum Juelich, одного из крупнейших исследовательских центров в Европе, нашла способ заставить микросхемы памяти не только хранить данные, но и выполнять вычислительные операции, которые традиционно выполняются процессорами.
Такой подход позволит хранить и обрабатывать данные в одном и том же месте, что приведет к росту вычислительной мощности, к увеличению энергоэффективности компьютеров и мобильных вычислительных систем, таких, как смартфоны и планшетные компьютеры. Универсальное устройство основано на технологии резистивной памяти с произвольным доступом (resistive switching random access memory, ReRAM). Производство данного вида памяти сейчас внедряется практически всеми ведущими чипмейкерами, такими, как SanDisk и Panasonic, и он является самым быстрым на сегодняшний день видом энергонезависимой памяти, которая вскоре станет доступна для широкого применения.
Принципы, лежащие в основе нового универсального чипа, позволяют в теории реализовать обработку хранящихся в них данных любой степени сложности. Это позволит устранить отдельный микропроцессор, являющийся непременным атрибутом любых цифровых устройств, что приведет к сокращению размеров и уменьшению веса этих устройств. При этом, скорость устройств, работающих на одинаковой тактовой частоте вырастет в 2 – 2.5 раза по сравнению со скоростью устройств, имеющих отдельный микропроцессор. Причиной такого кардинального увеличения вычислительной мощности станет не только избавление от необходимости постоянной пересылки данных из памяти в микропроцессор и назад.
Еще одним моментом является то, что ячейки резистивной памяти способны хранить в себе не один, а сразу два бита данных и принимать значения 0, 1, 2 и 3. Это, в свою очередь, позволит производить за один такт более сложные функции обработки данных, для выполнения которых традиционным процессорам будет требоваться несколько вычислительных циклов.
Естественно, что для сопряжения с другими существующими вычислительными системами и компьютерным периферийным оборудованием, все данные должны быть преобразованы из троичной в более традиционную двоичную форму. В данном случае эта задача решается достаточно просто при помощи вычислительных способностей того же чипа памяти-процессора, и данная задача не станет очередным узким местом, ограничивающим производительность вычислительной системы в целом.
Исследователи считают, что использование памяти ReRAM в качестве вычислительного устройства является более перспективным направлением, благодаря тому, что данный тип памяти уже практически готов к массовому производству. И уже сейчас исследовательская группа занимается поиском партнеров из промышленного сектора, которые могут взять на себя дальнейшую разработку и доработку данной технологии с целью доведения ее до вида конечного продукта.
Источник: www.ukr-portal.com
Косвенный способ добиться всестороннего улучшения характеристик резистивной памяти: когда гафний встречается с ITO в электроде
Косвенный способ добиться всестороннего улучшения характеристик резистивной памяти: когда гафний встречается с ITO в электроде
лей
Ли, и Куан-Чанг
Чанг,
* и Конг
Вы,
* б Синнан
Лин,
Принадлежности автора
* Соответствующие авторы
и Школа электронной и вычислительной техники Пекинского университета, Высшая школа Шэньчжэня, Шэньчжэнь 518055, Китай
edu.cnб Факультет физики и электроники, Университет Хубэй, Ключевая лаборатория ферро- и пьезоэлектрических материалов и устройств Хубэй, Ключевая лаборатория прикладной математики Хубэй, Ухань 430062, Китай
с Факультет физики, Национальный университет имени Сунь Ятсена, Гаосюн 804, Тайвань
д Институт материалов и оптоэлектроники, Национальный университет имени Сунь Ятсена, Гаосюн 804, Тайвань
Аннотация
rsc.org/schema/rscart38″> Появляющаяся резистивная память с произвольным доступом вызвала большой энтузиазм у исследователей. В этом исследовании представлен косвенный способ улучшить всестороннюю производительность резистивной памяти с произвольным доступом (RRAM) за счет изменения конструкции электродного материала без интенсивной разработки коммутационного слоя путем использования композита гафний-индий-олово-оксид. Рабочие параметры устройства могут быть эффективно улучшены: достигнуто не только низкое энергопотребление и высокая стабильность работы, но и значительно увеличено окно памяти, что сопровождается функцией автоматического самовыравнивания по току. Корреляция между включением гафния и улучшением характеристик и соответствующими механизмами проводимости тока была тщательно исследована, чтобы прояснить поведение резистивного переключения и объяснить буферный эффект поглощения кислорода. Атом гафния с большим атомным радиусом окружен мягкими электронными облаками и обладает высокой химической активностью по привлечению ионов кислорода.
Это способствует накоплению большего количества ионов кислорода вокруг границы раздела верхнего электрода и резистивного переключающего слоя, что приводит к снижению тока и проводимости Шоттки. В этом исследовании представлена важная стратегия проектирования и разработки электродных материалов для улучшения характеристик RRAM и предлагается непрямой метод изменения рабочего поведения устройства, а также раскрываются многообещающие перспективы его потенциального будущего применения в маломощных технологиях хранения информации и вычислений.Двухмерный массив аналоговой резистивной памяти с обработкой в масштабе пластины для вычислений на основе памяти
