Резистор. Резисторы постоянного сопротивления | Для дома, для семьи

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы разобрались, какие бывают соединительные провода и линии электрической связи и как они обозначаются на электрических схемах. В этой статье речь пойдет о

резисторе или как по старинке его еще называют сопротивление.

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры и используются практически в каждом электронном устройстве. Резисторы обладают электрическим сопротивлением и служат для ограничения прохождения тока в электрической цепи. Их применяют в схемах делителей напряжения, в качестве добавочных сопротивлений и шунтов в измерительных приборах, в качестве регуляторов напряжения и тока, регуляторов громкости, тембра звука и т.д. В сложных приборах количество резисторов может достигать до нескольких тысяч штук.

1. Основные параметры резисторов.

Основными параметрами резистора являются: номинальное сопротивление, допускаемое отклонение фактической величины сопротивления от номинального (допуск), номинальная мощность рассеивания, электрическая прочность, зависимость сопротивления: от частоты, нагрузки, температуры, влажности; уровня создаваемых шумов, размерами, массой и стоимостью. Однако на практике резисторы выбирают по сопротивлению, номинальной мощности и

допуску. Рассмотрим эти три основных параметра более подробно.

1.1. Сопротивление.

Сопротивление — это величина, которая определяет способность резистора препятствовать протеканию тока в электрической цепи: чем больше сопротивление резистора, тем большее сопротивление он оказывает току, и наоборот, чем меньше сопротивление резистора, тем меньшее сопротивление он оказывает току. Используя эти качества резисторов их применяют для регулирования тока на определенном участке электрической цепи.

Сопротивление измеряется в омах (Ом), килоомах (кОм) и мегаомах (МОм):

1кОм = 1000 Ом;
1МОм = 1000 кОм = 1000000 Ом.

Промышленностью выпускаются резисторы различных номиналов в диапазоне сопротивлений от 0,01 Ом до 1ГОм. Числовые значения сопротивлений установлены стандартом, поэтому при изготовлении резисторов величину сопротивления выбирают из специальной таблицы предпочтительных чисел:

1,0; 1,1; 1,2; 1,5; 2,0; 2,2; 2,7; 3,0; 3,3; 3,9; 4,3; 4,7; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1

Нужное числовое значение сопротивления получают путем деления или умножения этих чисел на 10.

Номинальное значение сопротивления указывается на корпусе резистора в виде кода с использованием буквенно-цифровой, цифровой или цветовой маркировки.

Буквенно-цифровая маркировка.

При использовании буквенно-цифровой маркировки единицу измерения Ом обозначают буквами «Е» и «R», единицу килоом буквой «К», а единицу мегаом буквой «М».

а) Резисторы с сопротивлениями от 1 до 99 Ом маркируют буквами «Е» и «R». В отдельных случаях на корпусе может указываться только полная величина сопротивления без буквы. На зарубежных резисторах после числового значения ставят значок ома «Ω»:

3R — 3 Ом
10Е — 10 Ом
47R — 47 Ом
47Ω – 47 Ом
56 – 56 Ом

б) Резисторы с сопротивлениями от 100 до 999 Ом выражают в долях килоома и обозначают буквой «К». Причем букву, обозначающую единицу измерения, ставят на месте нуля или запятой.

В некоторых случаях может указываться полная величина сопротивления с буквой «R» на конце, или только одно числовое значение величины без буквы:

К12 = 0,12 кОм = 120 Ом
К33 = 0,33 кОм = 330 Ом
К68 = 0,68 кОм = 680 Ом
360R — 360 Ом

в) Сопротивления от 1 до 99 кОм выражают в килоомах и обозначают буквой «К»:

2К0 — 2кОм
10К — 10 кОм
47К — 47 кОм
82К — 82 кОм

г) Сопротивления от 100 до 999 кОм выражают в долях мегаома и обозначают буквой «М». Букву ставят на месте нуля или запятой:

М18 = 0,18 МОм = 180 кОм
М47 = 0,47 МОм = 470 кОм
М91 = 0,91 МОм = 910 кОм

д) Сопротивления от 1 до 99 МОм выражают в мегаомах и обозначают буквой «М»:

— 1 МОм
10М — 10 МОм
33М — 33 МОм

е) Если номинальное сопротивление выражено целым числом с дробью, то буквы Е, R, К и М, обозначающие единицу измерения, ставят на месте запятой, разделяя целую и дробную части:

R22 – 0,22 Ом
1Е5 — 1,5 Ом
3R3 — 3,3 Ом
1К2 — 1,2 кОм
6К8 — 6,8 кОм
3М3 — 3,3 МОм

Цветовая маркировка.

Цветовая маркировка обозначается четырьмя или пятью цветными кольцами и начинается слева направо. Каждому цвету соответствует свое числовое значение. Кольца сдвинуты к одному из выводов резистора и первым считается кольцо, расположенное у самого края. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, то ширина первого кольца делается примерно в два раза больше других.

Отчет сопротивления резистора ведут слева направо. Резисторы с величиной допуска ±20% (о допуске будет сказано ниже) маркируются четырьмя кольцами: первые два обозначают численную величину сопротивления в Омах, третье кольцо является множителем, а четвертое — обозначает допуск или класс точности резистора. Четвертое кольцо наносится с видимым разрывом от остальных и располагается у противоположного вывода резистора.

Резисторы с величиной допуска 0,1…10% маркируются пятью цветовыми кольцами: первые три – численная величина сопротивления в Омах, четвертое – множитель, и пятое кольцо – допуск.

Для определения величины сопротивления пользуются специальной таблицей.

Например. Резистор маркирован четырьмя кольцами:

красное — (2)
фиолетовое — (7)
красное — (100)
серебристое — (10%)
Значит: 27 Ом х 100 = 2700 Ом = 2,7 кОм с допуском ±10%.

Резистор маркирован пятью кольцами:

красное — (2)
фиолетовое (7)
красное (2)
красное (100)
золотистое (5%)
Значит: 272 Ома х 100 = 27200 Ом = 27,2 кОм с допуском ±5%

Иногда возникает трудность с определением первого кольца. Здесь надо запомнить одно правило: начало маркировки не будет начинаться с черного, золотистого и серебристого цвета.

И еще момент. Если нет желания возиться с таблицей, то в интернете есть программы онлайн калькуляторы, предназначенные для подсчета сопротивления по цветным кольцам. Программы можно скачать и установить на компьютер или смартфон.

Также о цветовой и буквенно-цифровой маркировке можно почитать в этой статье.

Цифровая маркировка.

Цифровая маркировка наносится на корпуса SMD компонентов и маркируется тремя или четырьмя цифрами.

При трехзначной маркировке первые две цифры обозначают численную величину сопротивления в Омах, третья цифра обозначает множитель. Множителем является число 10 возведенное в степень третьей цифры:

221 – 22 х 10 в степени 1 = 22 Ом х 10 = 220 Ом;
472 – 47 х 10 в степени 2 = 47 Ом х 100 = 4700 Ом = 4,7 кОм;
564 – 56 х 10 в степени 4 = 56 Ом х 10000 = 560000 Ом = 560 кОм;
125 – 12 х 10 в степени 5 = 12 Ом х 100000 = 12000000 Ом = 12 МОм.

Если последняя цифра ноль, то множитель будет равен единице, так как десять в нулевой степени равно единице:

100 – 10 х 10 в степени 0 = 10 Ом х 1 = 10 Ом;
150 – 15 х 10 в степени 0 = 15 Ом х 1 =

15 Ом;
330 – 33 х 10 в степени 0 = 33 Ом х 1 = 33 Ом.

При четырехзначной маркировке первые три цифры также обозначают численную величину сопротивления в Омах, а четвертая цифра обозначает множитель. Множителем является число 10 возведенное в степень четвертой цифры:

1501 – 150 х 10 в степени 1 = 150 Ом х 10 = 1500 Ом = 1,5 кОм;
1602 – 160 х 10 в степени 2 = 160 Ом х 100 = 16000 Ом = 16 кОм;
3243 – 324 х 10 в степени 3 = 324 Ом х 1000 = 324000 Ом = 324 кОм.

1.2. Допуск (класс точности) резистора.

Вторым важным параметром резистора является допускаемое отклонение фактического сопротивления от номинального значения и определяется допуском (классом точности).

Допускаемое отклонение выражается в процентах и указывается на корпусе резистора в виде буквенного кода, состоящего из одной буквы. Каждой букве присвоено определенное числовое значение допуска, пределы которого определены ГОСТ 9964-71 и приведены в таблице ниже:

Наиболее распространенные резисторы выпускаются с допуском 5%, 10% и 20%. Прецизионные резисторы, применяемые в измерительной аппаратуре, имеют допуски 0,1%, 0,2%, 0,5%, 1%, 2%. Например, у резистора с номинальным сопротивлением 10 кОм и допуском 10% фактическое сопротивление может быть в пределах от 9 до 11 кОм ±10%.

На корпусе резистора допуск указывается после номинального сопротивления и может состоять из буквенного кода или цифрового значения в процентах.

У резисторов с цветовой маркировкой допуск указывается последним цветным кольцом: серебристый цвет – 10%, золотистый – 5%, красный – 2%, коричневый – 1%, зеленый – 0,5%, голубой – 0,25%, фиолетовый – 0,1%. При отсутствии кольца допуска резистор имеет допуск 20%.

1.3. Номинальная мощность рассеивания.

Третьим важным параметром резистора является его мощность рассеивания

При прохождении тока через резистор на нем выделяется электрическая энергия (мощность) в виде тепла, которое сначала повышает температуру тела резистора, а затем за счет теплопередачи переходит в воздух. Поэтому мощностью рассеивания называют ту наибольшую мощность тока, которую резистор способен длительное время выдерживать и рассеивать в виде тепла без ущерба потери своих номинальных параметров.

Поскольку слишком высокая температура тела резистора может привести его к выходу из строя, то при составлении схем задается величина, которая указывает на способность резистора рассеивать ту или иную мощность без перегрева.

За единицу измерения мощности принят ватт (Вт).

Например. Допустим, что через резистор сопротивлением 100 Ом течет ток 0,1 А, значит, резистор рассеивает мощность в 1 Вт. Если же резистор будет меньшей мощности, то он быстро перегреется и выйдет из строя.

В зависимости от геометрических размеров резисторы могут рассеивать определенную мощность, поэтому резисторы разной мощности отличаются размерами: чем больше размер резистора, тем больше его номинальная мощность, тем большую силу тока и напряжение он способен выдержать.

Резисторы выпускаются с мощностью рассеивания 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт, 3 Вт, 5 Вт, 10 Вт, 25 Вт и более.

На резисторах, начиная с 1 Вт и выше, величина мощности указывается на корпусе в виде цифрового значения, тогда как малогабаритные резисторы приходится определять на «глаз».

С приобретением опыта определение мощности малогабаритных резисторов не вызывает никаких затруднений. На первое время в качестве ориентира для сравнения можно использовать обычную спичку. Более подробно прочитать про мощность и дополнительно посмотреть видеоролик можно в этой статье.

Однако с размерами есть небольшой нюанс, который надо учитывать при выполнении монтажа: габариты отечественных и зарубежных резисторов одинаковой мощности немного отличаются друг от друга — отечественные резисторы чуть больше своих зарубежных собратьев.

Резисторы можно разделить на две группы: резисторы постоянного сопротивления (постоянные резисторы) и резисторы переменного сопротивления (переменные резисторы).

2. Резисторы постоянного сопротивления (постоянные резисторы).

Постоянным считается резистор, сопротивление которого в процессе работы остается неизменным. Конструктивно такой резистор представляет собой керамическую трубку, на поверхность которой нанесен токопроводящий слой, обладающий определенным омическим сопротивлением. По краям трубки напрессованы металлические колпачки, к которым приварены выводы резистора, сделанные из облуженной медной проволоки. Сверху корпус резистора покрыт влагостойкой цветной эмалью.

Керамическую трубку называют резистивным элементом и в зависимости от типа токопроводящего слоя, нанесенного на поверхность, резисторы разделяются на непроволочные и проволочные.

2.1. Непроволочные резисторы.

Непроволочные резисторы используются для работы в электрических цепях постоянного и переменного тока, в которых протекают сравнительно небольшие токи нагрузки. Резистивный элемент резистора выполнен в виде тонкой полупроводящей пленки, нанесенной на керамическое основание.

Полупроводящая пленка называется резистивным слоем и изготавливается из пленки однородного вещества толщиной 0,1 – 10 мкм (микрометр) или из микрокомпозиций. Микрокомпозиции могут быть выполнены из углерода, металлов и их сплавов, из окислов и соединений металлов, а также в виде более толстой пленки (50 мкм), состоящей из размельченной смеси проводящего вещества.

В зависимости от состава резистивного слоя резисторы разделяются на углеродистые, металлопленочные (металлизированные), металлодиэлектрические, металлоокисные и полупроводниковые. Наиболее широкое применение получили металлопленочные и углеродистые композиционные постоянные резисторы. Из резисторов отечественного производства можно выделить МЛТ, ОМЛТ (металлизированный, лакированный эмалью, теплостойкий), ВС (углеродистые) и КИМ, ТВО (композиционные).

Непроволочные резисторы отличаются малыми размерами и массой, низкой стоимостью, возможностью применения на высоких частотах до 10 ГГц. Однако они недостаточно стабильны, так как их сопротивление зависит от температуры, влажности, приложенной нагрузки, продолжительности работы и т.п. Но все же положительные свойства непроволочных резисторов настолько значительны, что именно они получили наибольшее применение.

2.2. Проволочные резисторы.

Проволочные резисторы применяются в электрических цепях постоянного тока. При изготовлении резистора на его корпус в один или два слоя наматывается тонкая проволока, сделанная из никелина, нихрома, константана или других сплавов с высоким удельным электрическим сопротивлением. Высокое удельное сопротивление провода позволяет выполнить резистор с минимальным расходом материалов и небольших размеров. Диаметр применяемых проводов определяется плотностью тока, проходящего через резистор, технологическими параметрами, надежностью и стоимостью, и начинается с 0,03 – 0,05 мм.

Для защиты от механических или климатических воздействий и для закрепления витков резистор покрывается лаками и эмалями или герметизируется. Вид изоляции влияет на теплостойкость, электрическую прочность и наружный диаметр провода: чем больше диаметр провода, тем толще слой изоляции и тем выше электрическая прочность.

Наибольшее применение нашли провода в эмалевой изоляции ПЭ (эмаль), ПЭВ (высокопрочная эмаль), ПЭТВ (теплостойкая эмаль), ПЭТК (теплостойкая эмаль), достоинством которой является небольшая толщина при достаточно высокой электрической прочности. Распространенными резисторами большой мощности являются проволочные эмалированные резисторы типа ПЭВ, ПЭВТ, С5-35 и др.

По сравнению с непроволочными резисторами проволочные отличаются более высокой стабильностью. Они могут работать при более высоких температурах, выдерживают значительные перегрузки. Однако они сложнее в производстве, дороже и малопригодны для использования на частотах выше 1- 2 МГц, так как обладают высокой собственной емкостью и индуктивностью, которые проявляются уже на частотах в несколько килогерц.

Поэтому в основном их применяют в цепях постоянного тока или тока низких частот, там, где требуются высокие точности и стабильность работы, а также способность выдерживать значительные токи перегрузки вызывающие значительный перегрев резистора.

С появлением микроконтроллеров современная техника стала более функциональнее и одновременно с этим намного миниатюрнее. Использование микроконтроллеров позволило упростить электронные схемы и тем самым уменьшить потребление тока устройствами, что сделало возможным миниатюризировать элементную базу. На рисунке ниже показаны SMD резисторы, которые припаиваются на плату со стороны печатного монтажа.

3. Обозначение резисторов на принципиальных схемах.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника, а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R» и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах, но единицу измерения не ставят:

15 — 15 Ом
680 – 680 Ом
920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R:

1R3 — 1,3 Ом
33R – 33 Ом
470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах с добавлением буквы «к»:

1,2к — 1,2 кОм
10к — 10 кОм
560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом с добавлением буквы «М»:

— 1 МОм
3,3М — 3,3 МОм
56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

4. Последовательное и параллельное соединение резисторов.

Очень часто возникает ситуация когда при конструировании какого-либо устройства под рукой не оказывается резистора с нужным сопротивлением, но зато есть резисторы с другими сопротивлениями. Здесь все очень просто. Зная расчет последовательного и параллельного соединения можно собрать резистор с любым номиналом.

При последовательном соединении резисторов их общее сопротивление Rобщ равно сумме всех сопротивлений резисторов, соединенных в эту цепь:

Rобщ = R1 + R2 + R3 + … + Rn

Например. Если R1 = 12 кОм, а R2 = 24 кОм, то их общее сопротивление Rобщ = 12 + 24 = 36 кОм.

При параллельном соединении резисторов их общее сопротивление уменьшается и всегда меньше сопротивления каждого отдельно взятого резистора:

Допустим, что R1 = 11 кОм, а R2 = 24 кОм, тогда их общее сопротивление будет равно:

И еще момент: при параллельном соединении двух резисторов с одинаковым сопротивлением, их общее сопротивление будет равно половине сопротивления каждого из них.

Из приведенных примеров понятно, что если хотят получить резистор с бо́льшим сопротивлением, то применяют последовательное соединение, а если с меньшим, то параллельное. А если остались вопросы, почитайте статью последовательное и параллельное соединение резисторов, в которой способы соединения рассказаны более подробно.

Ну и в дополнении к прочитанному посмотрите видеоролик о резисторах постоянного сопротивления.

Ну вот, в принципе и все, что хотел сказать о резисторе в целом и отдельно о резисторах постоянного сопротивления. Во второй части статьи мы познакомимся с резисторами переменного сопротивления.
Удачи!

Литература:
В. И. Галкин — «Начинающему радиолюбителю», 1989 г.
В. А. Волгов — «Детали и узлы радиоэлектронной аппаратуры», 1977 г.
В. Г. борисов — «Юный радиолюбитель», 1992 г.

резистор 100кОм 0.

125Вт 1% (MFR)

Цена:
от: до:

Название:

Артикул:

Текст:

Выберите категорию:
Все Диоды Динамики Инструмент Источники питания Кабельная продукция и аксессуары Коммутационные изделия Конденсаторы КОПИ-центр Микросхемы Пайка. Клей. Химия. Платы макетные Приборы Разъемы Расходные материалы Резисторы» Постоянные резисторы» Переменные резисторы» Варисторы» Прочие Реле Светильники. Фонари Светодиоды Светодиодная лента. Аксессуары Телефония Транзисторы Установочные изделия Устройство защиты Хозяйственные товары Чип конденсаторы Чип резисторы Электролампы Электротехнические изделия Прочее Заказ 1-2.sale

Производитель:
Все1-2.saleA&OABBACPAgelentALFAAMDAMTECHAnarenANENGAnhui Safe Electronics Co., LtdAnsmannAPECapeuronASDATMEGAATMELAttacheAUKAVEAVIORAAVS ELECTRONICSAVXAWSWBAOKEZHEN ELECTRONICBaronsBerlingoBOOMBosi toolsBOURNSBRIDGELUXBrunoViscontiBRUSHTIMECamelionCANNONCapXonCardinallCCOChangCHEMI. CONCHIPSEACNDIYLFCNEIECComchipComtechConnectorConnflyCREECROWNCZTDaewooDC ComponentsDegsonDeltaDigitexDingfengDIOTEC SEMICONDUCTORDPTDPT Diptronics ManufacturingDragon SityDuracellEASTEastpowerEATONEcmaxEcolaEddingEEMBEKFEKF ElectrotechnicaElcoELEMENTElzetEnergizerEnergy Tehnology CoEnlincaEPCOSEPISTARERGOLUXErichKrauseESKAFairchildFANUCFeronFinderFITFOCUSrayFORYARDFSCFujiGalaxyGarinGaussGEGeneralGERMANYGL (New Land Group Co., LtdGolden PowerGPGTFGuanzhou HohgLi Opto-ElectronicHebeiHelvarHi-WattHITACHAICHITACHIHITANOHoneywellHXSHyelesiontekHyundaiiEKImationInfineonINFINIONIRFJAKEMYJamiconjaZZwayJBJETTJIAJiaweicheng Elctronic CoJieJietong SwitchJl WorldJoyin Co., LTDJWCOKAINAKBPMKBTKECKellerKEMET Electronics CorporationKFKIAKiccKingbrightKlaukeKlebebanderKLSKodakKOH-I-NOORKOMEKomironKomtexKOOCUKRAFTOOLLast oneLDLGLITEONLittle DoktorMactronicMAKELMAKR PLASTMatsushita PanasonicMaxellMCCMCHPMean WellMECHANICMicrochip Tehhology IncMinamotoMirexMoellerMOLYKOTEMONO ElectrikMULTICOMPMurataNavigatorNEOMAXnetkoNEXNonameNSNSCNXPOmronONSOsramOT-LEDPan idnPanasonicParkPhilipsPHOENIX LIGHTPHOENIX LIGHTPilaPOWER CUBEPOWERMANPREMIERPROconnectProffProsKitProsKit,PulsarPWRQINGYINGR6RaymaxRenataRenesasREXANTRobitonRubiconRubyconRUiCHiRUSFLUXS-LineSafeLineSAFFITSAFTSAIFUSamsungSamwhaSanyoSchneider ElectricSenonAudioSEPSHARPSHESIBASiemensSilan MicroelectronicsSIMCOMSINOTOP TRADING Co. LTDSLSmartBuySOLINSSong Huei ElectricSonySPC TechnoligySTST1StabiloSTANDARTSTAYERSTMicroelectronicsSUNONSunriseSuntanSupertechSUPRASWEKOSwitronicTaizhonTaizhouTALEMATDKTDK Corporation of AmericaTDM ELEKTRICTE ConnectivityTEAPOTexasTexas InTidarTITANTOKERToshibaTRECTTi RelayTTi Relay (Tai Shing Comp)TycoULTRA LIGHTUltraFlashUNEVersalUNI-TUnielUTSVansonVartaVerbatimVetusVishayVitooneVolpeVOLSTENWagoWalsin LihwaWEENWeidyWelsoloWettoWoltaXicon Passive ComponentsXing yuanquanXLSemiYAGEOYBCYCD (Yueqing Chaodao Electrical Conne...Yi FengYiHuAYinZhouYJYOUKILOONYREYun-FanZEONZeonZFZhenhuiZhenHui Electronics CoZhongboАЛЗАСАльфаАтлант-ИзобильныйБелая церковьБЭЛЗВекта-21ГаммаГарнизонГлобусДалексЕвро профильЕрмакЗУБР ОВКИнтегралИСКРАИЭККалашниковКЗККитайКонтактКонтакт г.Йошкар-ОлаКопирКосмосКремнийКронаКунцево-ЭлектроКЭЛЗЛисмаЛучМастерМастикс ОООМикроММоментНе определенНева пластик ОООНЗКНОМАКОННТЦОБЛИКОНЛАЙТОтечественныеПайка и монтажПаяльные материалыПромреагентПромТехКЗК (Кузнецкий завод конденсатор)ПротонРадиодетальРадиоТехКомплектРезисторРесурсРЗППРикорРикор-ЭлектрониксРоссияРусАудиоСАВСветСветоприбор г. МинскСеймСигналСинтроникСклад РЭКСледопытСмолТехноХимСпутникСТАРТТРОФИУкркабельФАZАФАЗАФотонХенькель-русЧЭАЗЭверестЭлеком г. ПензаЭлектрик Дом Строй ОООЭлектрическая МануфактураЭЛКОД ЗАОЭраЭРКОН

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Резистор. Параметры резисторов.

Его параметры и обозначение на схеме

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: "Замени сопротивление", "Два сопротивления сгорели". В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. "Тело" резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой "Омега" обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки "кило", "мега" можете почитать здесь.

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

  • Номинальное сопротивление.

    Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

  • Рассеиваемая мощность.

    Более подробно о мощности резистора я уже писал здесь.

    При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

    На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

    К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

    Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

  • Допуск.

    При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

    Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

    Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

    Для тех, кто ещё не знает, существует ещё одна возможность подобрать необходимое сопротивление – его можно составить, соединив вместе несколько резисторов разных номиналов. Об этом читайте в статье про соединение резисторов.

    Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

    Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25...0,05%.

  • Температурный коэффициент сопротивления (ТКС).

    Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

    В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал тут.

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

  • Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм...)

  • Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт...)

  • Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление, рассеиваемая мощность и допуск.

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2...3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр.).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Рассмотрим современные способы обозначения параметров сопротивлений. Под прицелом внимания цветная маркировка резисторов: таблицу на 4 полосы приведем, читать ее научим, нестандартные случаи тоже разберем – чтобы вы не путались в нюансах.

Внимание, нельзя определять параметры электронного компонента «на глаз», ориентируясь только на его размеры. Потому что технологии изготовления у производителей отличаются, и при одинаковых геометрических габаритах ЭРЭ двух брендов могут обладать принципиально разными рабочими показателями.


Поэтому и появилась необходимость в каких-то универсальных классификаторах. В СССР это были буквенно-цифровые коды, но постепенно, со стремлением к минимизации схем, они оказывались менее актуальными – их становилось все неудобнее читать, требовалось что-то более наглядное. Такие и появились красные, черные, желтые и другие кольца, контрастные между собой.

Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.


Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.


Примеры расшифровки

  • 3R9J – номинал в 3,9 Ом с погрешностью в 5%, которую задает литера «J». Тогда как «R» дает понять, что множитель равняется единице, и указывает на дробную часть – является местом постановки запятой.
  • 1K0J – здесь уже есть коэффициент в 103, который вводит «К». Умножаем, и получается, что максимально ЭРЭ обеспечивает 1000 Ом или 1 кОм. Ну а допуск, как вы уже поняли, увидев «J», составляет 5%.
  • 215RG – деталь на 215 Ом, о чем свидетельствует разделитель «R», изготовленная с точностью до 2%, судя по «G».
  • M10J – здесь буква «М» определяет коэффициент в 1000000 или в 106, причем расположена она перед числом, то есть является еще и запятой, то есть наш миллион Ом нужно перемножать на 0,1; результат – 100 кОм или 0,1 МОм, хотя такой вариант записи встречается реже.
  • 12K4F – пример того, что маркировка резисторов и расшифровка их обозначений превратится в проблему, если не обращать внимания на нюансы; в данном случае – на расположение «К», ведь это не только показатель 103, но еще и разделитель. Поэтому номинал равняется 12,4 кОм, тогда как погрешность – всего 1%, что нам подсказывает «F».
  • 1Т0М – «Т» здесь свидетельствует о множителе в 1012, то есть о тераОме, который обычно упоминается сокращенно – просто ТОм.
  • 2М2К – здесь допуск уже знакомый нам, 10%, взглянуть нужно в первую очередь на букву «М»; так как она расположена между цифрами, она является не только коэффициентом, но и запятой. Вот и получаем, что 2,2 необходимо умножить на 106, итог – 2,2 МОм.

Принцип понятен, плюс, для облегчения процесса можно вместо английских литер подставлять кириллицу. Тогда останется лишь запомнить, что «E» и «R» равняются единице, а другие вполне соответствуют СИ.

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 7834

РЕЗИСТОРЫ | Маркировка резисторов ⋆ diodov.net

Резисторы относятся к наиболее простым, с точки зрения понимания и конструктивного исполнения, радиоэлектронным элементам. Однако при этом они занимают лидирующее место по применению в схемах различных электронных устройств. Поэтому очень важно научится применять их в практических целях, уметь самостоятельно рассчитать необходимые параметры и правильно выбрать резистор с соответствующими характеристиками. Этим и другим вопросам посвящена данная статья.

Основное назначение резисторов – ограничивать величину тока и напряжения в электрической цепи с целью обеспечения нормального режима работы остальных электронных компонентов электрической схемы, таких как транзисторы, диоды, светодиоды, микросхемы и т.п.

Главнейшим параметром любого резистора является сопротивление. Именно благодаря наличию сопротивления электронам становится сложнее перемещаться по электрической цепи, в результате чего снижается величина тока. Ввиду этого, сопротивление выполняет не только положительную роль – ограничивает ток, протекающий через другие радиоэлектронные элементы, но также является и паразитным явлением – снижает коэффициент полезного действия всего устройства. К паразитным относятся сопротивления проводов, различных соединений, разъемов и т.п. и его стремятся снизить.

Первооткрывателей такого свойства электрической цепи, как сопротивление является выдающийся немецкий ученый Георг Симон Ом, поэтому за единицу измерения электрического сопротивления приняли Ом. Наиболее практическое применение получили килоомы, мегаомы и гигаомы.

Расширенный список сокращений и приставок системы СИ физических величин, используемых в радиоэлектронике. Максимальное значение 1018 – экса, а минимальное – 10-18 – атто. Надеюсь, приведенная таблица станет полезной.

Условно резисторы подразделяются на два больших подвида: постоянные и переменные.

Постоянные резисторы

Постоянные резисторы могут иметь различное конструктивное исполнение, в основном отличающееся внешним видом и размерами. Характерной особенностью постоянных резисторов является постоянное значение сопротивления, которое не предусматривается изменять в процессе эксплуатации радиоэлектронной аппаратуры.

Подстроечные резисторы

Подстроечные резисторы применяются для тонкой настройки отдельных узлов радиоэлектронной аппаратуры на этапе ее окончательной регулировки перед выдачей в эксплуатацию. Чаще всего подстроечные резисторы не имеют специальной регулировочной рукоятки, а изменение сопротивления выполняется с помощью отвертки, что предотвращает самопроизвольное изменение положения регулировочного узла, а соответственно и сопротивления.

В некоторых устройствах после окончательной их регулировки на корпус и поворотный винт подстроечного резистора наносится краска, которая предотвращает поворот винта при наличии вибраций. Также метка, нанесенная краской, служит одновременно и индикатором самопроизвольного поворота регулировочного винта, что можно визуально определить по срыву краски в месте поворотного и стационарного элементов корпуса.

В современных электронных устройствах получили широкое применение многооборотные подстроечные резисторы, позволяющие более тонко выполнять регулировку аппаратуры. Как правило, они имеют синий пластиковый корпус прямоугольной формы.

Переменные резисторы

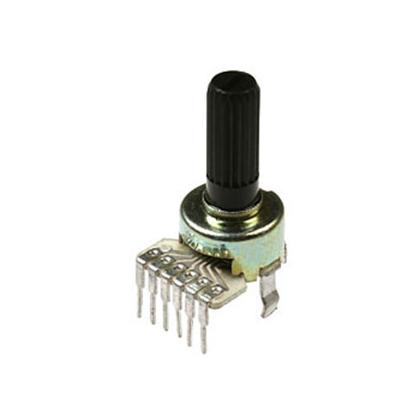

Переменные резисторы применяются для изменения электрических параметров в схеме устройства непосредственно в процессе работы, например для изменения яркости света светодиодных ламп или громкости звука приемника. Часто, вместо «переменный резистор» говорят потенциометр или реостат.

Также к переменным резисторам относятся радиоэлементы, имеющие всего два вывода, а сопротивление их изменяется в зависимости от освещенности или температуры, например фоторезисторы или терморезисторы.
Потенциометры применяются для изменения величины силы тока или напряжения. Регулируемый параметр зависит от схемы включения.

Если переменный либо подстроечный резистор используется в качестве регулятора тока, но его называют реостатом.

Ниже приведены две схемы, в которых реостат применяется для регулировки величины тока, протекающего через светодиод VD. В конечном итоге изменяется яркость свечения светодиода.

Обратите внимание, в первой цепи задействованы все три вывода реостата, а во второй – только два – средний (регулирующий) и один крайний. Обе схемы полностью работоспособны и выполняют возлагаемые на них функции. Однако вторую цепь применять менее предпочтительно, поскольку свободный вывод реостата, как антенна, может «поймать» различные электромагнитные излучения, что повлечет за собой изменение параметров электрической цепи. Особенно не рекомендуется применять такую электрическую цепь в усилительных каскадах, где даже незначительная электромагнитная наводка приведет к непредсказуемой работе аппаратуры. Поэтому берем за основу первую схему.

Изменять величину напряжения потенциометром можно по такой схеме: параллельно источнику питания подключается два крайних вывода; между одним крайним и средним выводами можно плавно регулировать напряжение от 0 до напряжения источника питания. В данном случае, от нуля до 12 В. Потенциометр служит делителем напряжения, которому более подробно уделено внимание в отдельной статье.

Условное графическое обозначение (УГО) резисторов

На чертежах электрических схем в независимости от внешнего вида резистора его обозначают прямоугольником. Прямоугольник подписывается латинской буквой R с цифрой, обозначающей порядковый номер данного элемента на чертеже. Ниже указывается номинальное значение сопротивления.

В некоторых государствах УГО резистора имеет следующий вид.

Мощность рассеивания резистора

Резистор, как и любой другой элемент, обладающий активным сопротивлением, подвержен нагреву при протекании через него тока. Природа нагрева заключается в том, что при движении электроны встречают на своем пути препятствия и ударяются об них. В результате столкновений кинетическая энергия электрона передается препятствиям, что вызывает нагрев последних. Аналогично нагревается гвоздь, когда по нему долго бьют молотком.

Мощность рассеивания нормируемый параметр для любого резистора и если ее не выдерживать, то он перегреется и сгорит.

Мощность рассеивания P линейно зависит от сопротивления R и в квадрате от тока I

P=I2R

Значение допустимой P показывает, какую мощность способен рассеять резистор не перегреваясь выше допустимой температуры в течение длительного времени.

Как правило, чем выше P, тем большие размеры имеет резистор, чтобы отвести и рассеять больше тепла.

На чертежах электрических схем этот параметр наносится в виде определенных меток.

Если прямоугольник пустой – значит мощность рассеивания не нормирована, поэтому можно применять самый «маленький» резистор.

Более наглядные примеры расчета P  можно посмотреть здесь.

Классы точности и номиналы резисторов

Ни один радиоэлектронный элемент невозможно выполнить со сто процентным соблюдением требуемых характеристик, так как точность связана с рядом параметров и технологических процессов, которым присуща погрешность, в основном связана с точностью производственного оборудования. Поэтому любая деталь или отдельный элемент имеют отклонение от заданных размеров или характеристик. Причем, чем меньший разброс характеристик, тем точнее производственное оборудование и выше конечная стоимость изделия. Поэтому далеко не всегда оправдано применение изделий с минимальными отклонениями характеристик. В связи с этим введены классы точности. В радиолюбительской практике наибольшее применение находят резисторы трех классов точности: I, II и III. Последним временем резисторы второго и третьего классов точности встречаются довольно редко, но мы их рассмотрим в качестве примера.

К I-му классу относится допуск отклонения сопротивления от номинального значения ±5%, II –му – ±10%, III –му – ±20%. Например, при номинальном значении сопротивления 100 Ом резистора I класса, допустимое отклонение может находиться в диапазоне 95…105 Ом; для II-го – 90…110 Ом; для III -го – 80…120 Ом.
Резисторы более высокого класса точности, с допуском 1% и менее, относятся к прецизионным. Они имеют более высокую стоимость, поэтому их применение оправдано только в измерительной и высокоточной технике.

Все стандартные значения сопротивлений I…III классов точности приведены выше в таблице, значения из которой могут умножаться на 0,1; 1, 10, 100, 1000 и т.д. Например, резисторы I-го класса изготавливаются со значениями 1,3; 13; 130; 1300; 13000; 130000 Ом и т.п.

В зависимости от класса точности, номинальные значения выпускаемых промышленностью резисторов строго стандартизированы. Например, если потребуется сопротивление 17 Ом I-го класса, то вы его не найдете, поскольку данный номинал не изготавливается в соответствующем классе точности. Вместо него следует выбрать ближайший номинал – 16 Ом или 18 Ом.

Маркировка резисторов

Маркировка резисторов служит для визуального восприятия ряда параметров, характерных для данных электронных элементов. Среди прочих параметров следует выделить три основных: номинальное значение сопротивления, класс точности и мощность рассеивания. Именно на эти параметры в первую очередь обращают внимание при выборе рассматриваемых радиоэлементов.

На протяжении долгих лет существовало много типов маркировки, однако постепенно, по мере развития технологических процессов, пару типов маркировки вытеснили все остальные.

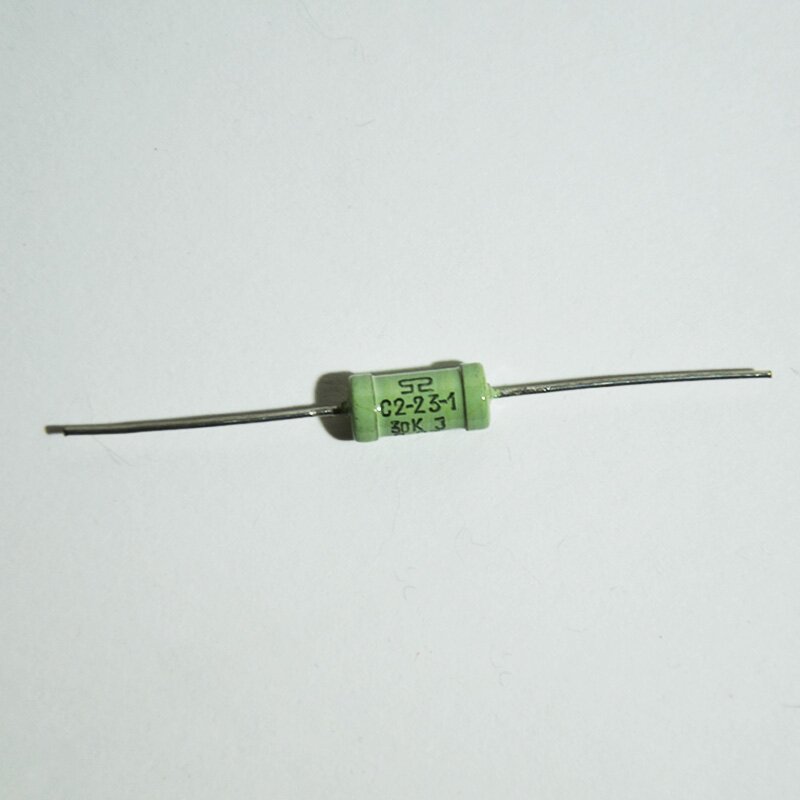

На корпусах советских резисторов, которые все еще широко используются, наносится маркировка в виде цифр и букв. Латинские буквы «E» и «R», стоящие рядом с цифрами или только цифры, обозначают сопротивление в омах, например 21; 21E, 21R – 21 Ом. Буквы «k» и «M» означают соответственно килоомы и мегаомы. Например, если буква стоит перед цифрами или посреди них, то она одновременно служит десятичной точкой: 68к – 68 кОм; 6к8 – 6,8 кОм; к68 – 0,68 кОм.

Цветовая маркировка резисторов

Для большинства радиоэлектронных элементов сейчас применяется цветовая маркировка. Такой подход является вполне рациональный, поскольку цветные метки проще рассмотреть, чем цифры и буквы, поэтому хорошо распознаются даже на самых мелких корпусах.

Цветная маркировка резисторов наносится на корпус в виде четырех или пяти цветных колец или полос. В первом случае (4 полосы) первые две полосы обозначают мантису, а во втором (5 полос) – мантису обозначают три полосы. Третье или соответственно 4-е кольцо указывают множитель. Четвертое или пятое – допустимое отклонение в процентах от номинального сопротивления.

По моему мнению и личному опыту, гораздо удобней, проще и практичней измерять сопротивление мультиметром. Здесь наименьшая вероятность допустить ошибку, поскольку цвета колец не всегда четко различимы. Например, красный цвет можно принять за оранжевый и наоборот. Однако, выполняя измерения, следует избегать касания пальцами щупов мультиметра и выводов резистора. В противном случае тело человека зашунтирует резистор, и результаты измерений будут заниженные.

Маркировка SMD резисторов

Характерной особенностью SMD резисторов по сравнению с выводными аналогами являются минимальные габариты при сохранении необходимых характеристик.

В SMD компонентах отсутствуют гибкие выводы, вместо них имеются контактные площадки, посредством которых производится пайка SMD детали на аналогичные поверхности, предусмотренные на печатной плате. По этой причине SMD компоненты называют компонентами для поверхностного монтажа.

Благодаря смене традиционного корпуса на SMD упростился процесс автоматизации изготовления печатных плат, что позволило значительно снизить затраты время на изготовление электронного изделия, его массы и габаритов.

Маркировка SMD резисторов чаще всего состоит из трех цифр. Первые две указывают мантису ,а третья – множитель или количество нулей, следующих после двух предыдущих цифр. Например, маркировка 681 означает 68×101 = 680 Ом, то есть после числа 68 нужно прибавить один ноль.

Если все три цифры – нули, то это перемычка, сопротивление такого SMD резистора близкое к нулю.

Еще статьи по данной теме

Резистор 100 кОм 5% 1/4 Вт (25 шт. В упаковке)

Описание

Это сквозные резисторы 100 кОм 1 / 4Вт 5% с сильными выводами, которые поставляются в упаковке по 25 штук.

В ПАКЕТ:

  • Кол-во 25 - Резистор 100 кОм 1/4 Вт, 5%

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ 100 КООМ 1/4 Вт 5% :

Это углеродная пленка с осевыми выводами со сквозными отверстиями и может выдерживать до 1/4 Вт мощности при напряжении до 350 В. Резисторы 1/4 Вт являются наиболее часто используемыми для макетирования.

Мы предлагаем эту конкретную линейку резисторов специально для макетов, потому что они имеют легко читаемую цветовую кодировку на коричневом (5%) фоне, поэтому вам не нужно постоянно тянуть мультиметр, чтобы вычислить значения.

Кроме того, выводы очень прочные, их диаметр составляет 0,55 мм, они сделаны из олова и меди, покрытых стальной проволокой, поэтому они хорошо выдерживают многократные вставки в беспаечные макеты. Больше не нужно пытаться использовать плоскогубцы, чтобы вставить выводы резистора в макетную плату.Более крупные провода также лучше захватывают контакты.

Поскольку выводы прочные, эти резисторы также могут быть полезны при прокладке кабеля по небу.

Примечания:

  1. Нет

Технические характеристики

Сопротивление 100 кОм
Допуск 5%
Цветовой код Коричневый / Черный / Желтый / Золотой
Тип Углеродная пленка
Напряжение Максимальная рабочая 350 В
Поляризация Нет
Рабочая температура -55C - + 155C
Пакет Конформное покрытие, осевое
Размеры Диаметр корпуса 2.3 мм
Длина корпуса 6 мм
Длина вывода 28 мм
Диаметр свинца 0,55 мм
Производитель Стеклянная электроника
Лист данных CF14JT100K

100K 1 Вт, 10% углеродный резистор

Углеродный композитный резистор
Углеродные резисторы (CCR) представляют собой резисторы фиксированной формы.Они сделаны из мелких частиц углерода, смешанных со связующим (например, глиной). После запекания имеет твердую форму. Хотя резисторы из углеродного состава широко применяются в схемах, большинство резисторов в настоящее время изготавливают путем нанесения металлической или углеродной пленки на керамический носитель.

Преимущества и недостатки
Большим преимуществом резисторов из углеродного состава является их способность выдерживать импульсы высокой энергии. Когда ток течет через резистор, вся углеродная композиция проводит энергию.Например, проволочный резистор имеет гораздо меньший объем проводящейся проволоки. Таким образом, тепловая масса резистора из углеродного состава намного выше, что приводит к более высокой энергоемкости. Угольные резисторы могут быть изготовлены с более высоким сопротивлением, чем резисторы с проволочной обмоткой, и они значительно дешевле. Однако характеристики менее хороши с точки зрения температурного коэффициента, шума, зависимости от напряжения и нагрузки.

Пятьдесят лет назад резисторы из углеродного состава широко использовались в бытовой электронике.Из-за низкой стабильности значения сопротивления этот тип резистора не подходит для любых современных высокоточных приложений. Например, значение сопротивления может измениться до 5% в течение одного года хранения. При интенсивном использовании значение изменяется еще больше: до 15% для теста 2000 ч при полной мощности при 70 ° C. Пайка может вызвать изменение на 2%. 9? (на порядок хуже других типов).Еще одна причина сокращения использования резисторов этого типа - это высокий температурный коэффициент, составляющий около 1200 ppm / ° C. Диапазон рабочих температур составляет от -40 до 150 ° C. Однако номинальные характеристики резистора снижаются выше 70 ° C. C.

Области применения
Резисторы из углеродного состава подходят для выдерживания импульсов высокой энергии, имея при этом относительно небольшой размер. По этой причине резистор из углеродного состава до сих пор используется во многих приложениях. Применения включают защиту цепей (защита от перенапряжения или разряда), ограничение тока, источники питания высокого напряжения, высокомощное или стробоскопическое освещение и сварку.

Примером применения является медицинский дефибриллятор. Чувствительное измерительное оборудование, прикрепленное к пациенту, должно быть защищено от импульсов высокой энергии около 30 Дж. Резисторы из углеродного состава используются в оборудовании или в выводах и должны выдерживать всю энергию импульса.

Производство
Резистивный материал для резистора из углеродного состава представляет собой смесь графита, керамической пыли и смолы. Смесь прессуется в палочки под высоким давлением и температурой.Соединительные провода зажаты по центру на обоих концах резистора. В качестве альтернативы на обоих концах стержня могут быть установлены металлические колпачки, которые образуют крепление для проводов. После процесса выпечки создается массивное тело сопротивления. Недостатком этого процесса является сложность определения величины сопротивления. Корпус резистора пористый, поэтому требуется покрытие. Раньше некоторые резисторы изготавливались без покрытия. Значение сопротивления устанавливается путем изменения длины тела из углеродного состава для создания адекватного пути прохождения тока.Чтобы варьировать рассеивание, резисторы изготавливаются разного диаметра, чтобы обеспечить достаточно большую поверхность для рассеивания тепла. Имеющиеся в продаже резисторы из углеродной композиции имеют значения рассеяния от 1/8 Вт до 1/4 Вт, тогда как в 1980-х годах резисторы были доступны до 5 Вт. Хотя многие поставщики перешли на производство резисторов других типов, некоторые из них специализируются на резисторах из углеродного состава.

5W 100K резистор RCD RSF3-B-100KJ

оксида металла ома

Стоимость доставки почтой первого класса:

Минимальная сумма заказа
Сумма заказа Максимум
Стоимость доставки первого класса в США
00 руб.01
25,00 $
$ 5,85
25,01 долл. США
35,00 $
$ 6,85
35,01 долл. США
45,00 $
$ 8,85
45,01 долл. США
55,00 $
$ 9,85
$ 55,01
75,01 долл. США
$ 11,85
75 долларов США.01
100,00 $
$ 12,85
$ 100,01
200,00 $
$ 14,85
200,01 долл. США
300,00 $
$ 15,85
300,01 долл. США
500,00 $
$ 17,85
500,01 долл. США
+
18 долларов.85

Стоимость доставки приоритетной почтой:

Минимальная сумма заказа
Сумма заказа Максимум
Тарифы на доставку приоритетной почтой США
$ 00.01
25,00 $
10,50 долл. США
25,01 долл. США
35,00 $
$ 11,50
35,01 долл. США
45 долларов.00
12,50 долл. США
45,01 долл. США
55,00 $
$ 13,50
$ 55,01
75,01 долл. США
$ 14,50
75,01 долл. США
100,00 $
16,50 долл. США
$ 100,01
200,00 $
18,50 долл. США
200 долларов США.01
300,00 $
21,50 долл. США
300,01 долл. США
500,00 $
24,50 долл. США
500,01 долл. США
+
25,50 долл. США

Canada First Class International (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Канада Первый класс Международный
00 руб.01
45,00 $
$ 15.95
45,01 долл. США
90,00
$ 29.95
$ 90,01
150,00 $
$ 49.95
150,01 долл. США
300,00 $
$ 59.95
300,01 долл. США
700,00 $
79 долларов.95
700,01 долл. США
2000,00 $
$ 99.95

Canada Priority Mail (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Приоритетная почта Канады
$ 00.01
45,00 $
$ 29.95
45 долларов.01
90,00
$ 39.95
$ 90,01
150,00 $
$ 59.95
150,01 долл. США
300,00 $
$ 79.95
300,01 долл. США
700,00 $
$ 99.95
700,01 долл. США
2000,00 $
109 долларов.95

Международный - За пределами США / CA (исключения см. На странице доставки)

Минимальная сумма заказа
Сумма заказа Максимум
Международный - за пределами США / Калифорнии
$ 100,00
150,00 $
$ 79.95
150,01 долл. США
300,00 $
99 долларов.95
300,01 долл. США
500,00 $
$ 139.95
500,01 долл. США
1000,00 $
$ 169.95

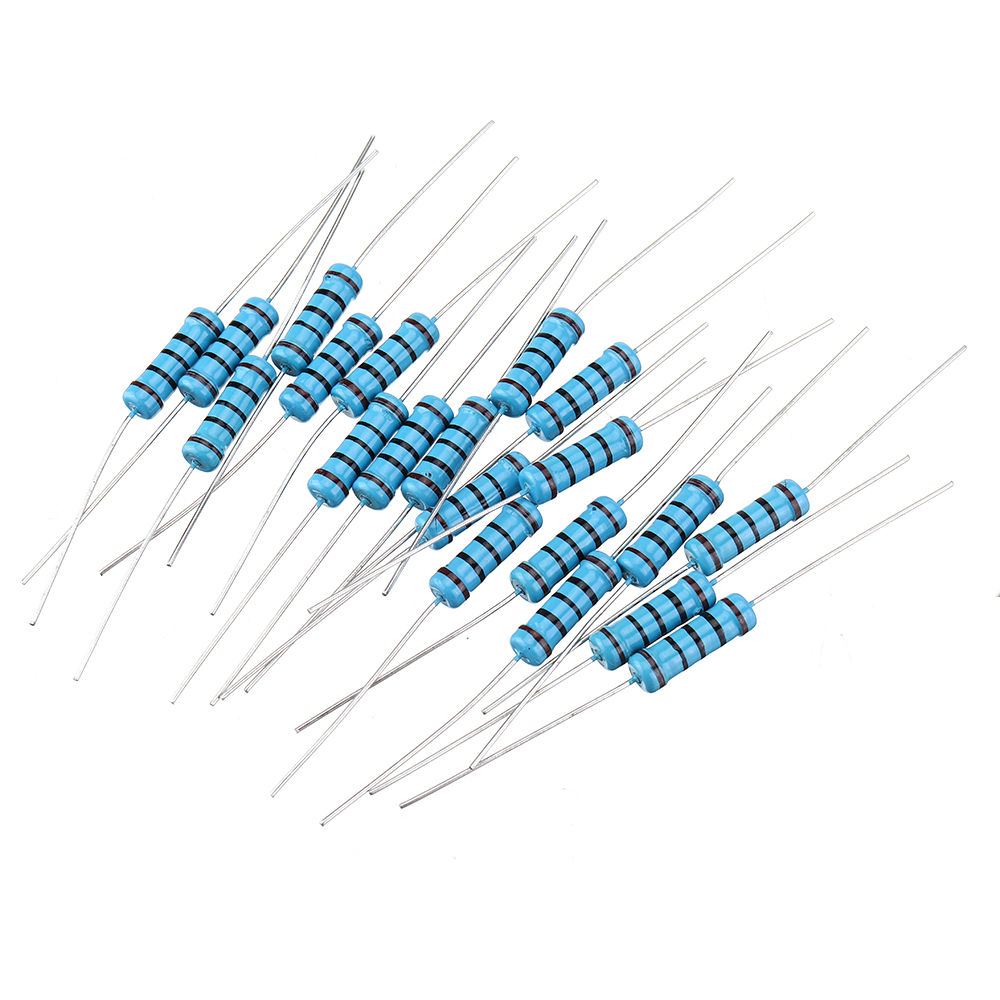

Резистор 100 кОм / 2Вт, 2%

Функциональные файлы cookie абсолютно необходимы для работы интернет-магазина. Эти файлы cookie присваивают вашему браузеру уникальный случайный идентификатор, чтобы обеспечить непрерывность покупок при просмотре нескольких страниц.

Сессия:

Сеансовые файлы cookie хранят ваши данные о покупках за несколько просмотров страниц и поэтому необходимы для вашего личного опыта покупок.

Блокнот:

Файл cookie позволяет сделать блокнот доступным пользователю во время сеанса.Это означает, что блокнот остается доступным даже в течение нескольких сеансов браузера.

Назначение устройства:

Назначение устройства помогает магазину обеспечить наилучшее возможное отображение для текущего активного размера экрана.

CSRF-токен:

Файл cookie с токеном CSRF способствует вашей безопасности.Он усиливает защиту форм от нежелательных хакерских атак.

Токен входа:

Токен входа в систему используется для распознавания пользователей в разных сеансах.Файл cookie не содержит никаких личных данных, но позволяет персонализировать его в течение нескольких сеансов браузера.

Исключение кэша:

Файл cookie исключения кеша позволяет пользователям читать индивидуальный контент независимо от кеш-памяти.

Активная проверка файлов cookie:

Файл cookie используется веб-сайтом для определения того, разрешены ли файлы cookie браузером пользователя сайта.

Настройки файлов cookie:

Файл cookie используется для хранения настроек файлов cookie пользователя сайта в течение нескольких сеансов браузера.

Информация о происхождении:

Файл cookie сохраняет домашнюю страницу и первую страницу, которую посетил пользователь, для дальнейшего использования.

Настройки файлов cookie:

Файл cookie используется для хранения настроек файлов cookie пользователя сайта в течение нескольких сеансов браузера.

PayPal:

Das Cookie wird für Zahlungsabwicklungen über PayPal genutzt.

Резистор 100 кОм 1/4 Вт 5% осевой

Отправить другу

Разместите первым отзыв для этого продукта

Наличие: Есть в наличии

Осталось только 1790

$ 0.0450

  • Купите 10 шт. По 0,0350 долл. США каждый и экономят 23%
  • Купите 50 за 0 долларов.0250 каждый и экономят 45%
  • Купите 100 шт. По 0,0110 $ каждый и экономят 76%
  • Купите 500 за 0 долларов.0090 каждый и экономят 80%
  • Купите 1000 шт. По 0,0070 $ каждый и экономят 85%
  • Купите 2000 за 0 долларов.0050 каждый и экономят 89%

Краткий обзор

Углеродная пленка M.F. - Резистор 1 / 4Вт 5% 100 кОм

Сопротивление 100 кОм Номинальная мощность 1/4 Вт Допуск 5% Углеродный пленочный резистор - RS515

Описание :

Резистор - это пассивный двухконтактный электрический компонент, который реализует электрическое сопротивление как элемент схемы.В электронных схемах резисторы используются, среди прочего, для уменьшения протекания тока, регулировки уровней сигналов, разделения напряжений, смещения активных элементов и завершения линий передачи. Резисторы большой мощности, которые могут рассеивать много ватт электроэнергии в виде тепла, могут использоваться как часть управления двигателями, в системах распределения электроэнергии или в качестве испытательных нагрузок для генераторов. Постоянные резисторы имеют сопротивление, которое незначительно изменяется в зависимости от температуры, времени или рабочего напряжения.

Таблица стандартных цветовых кодов резисторов:

Таблица цветовых кодов резисторов:

Цвет Множитель Множитель
Черный 0 1
Коричневый 1 10 ± 1%
Красный 2 100 ± 2%
Оранжевый 3 1,000
Желтый 4 10,000
Зеленый 5 100,000 ± 0.5%
Синий 6 1000000 ± 0,25%
Фиолетовый 7 10 000 000 ± 0,1%
Серый 8 ± 0,05%
Белый 9
Золото 0,1 ± 5%
Серебро 0,01 ± 10%
Нет ± 20%

Расчет значений резистора:

Система цветового кода резистора - это хорошо и хорошо, но нам нужно понять, как ее применять, чтобы получить правильное значение резистора.«Левая» или наиболее значимая цветная полоса - это полоса, ближайшая к соединительному проводу, при этом полосы с цветовой кодировкой читаются слева направо следующим образом:

Цифра, цифра, множитель = цвет , Цвет x 10 цветов в Ом (Ом)

100 кОм, резистор 1/4 Вт (10 шт. В упаковке)

Политика возврата

В зависимости от типа продукции, которую мы продаем, мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак
Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен не тот товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата
Мы не принимаем возврат товаров, поврежденных в результате неправильного использования. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.
Доставка

Мы отправляем по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий.Для всех заказов на сумму свыше 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу [email protected]

Политика возврата

В связи с типом продукции, которую мы продаем, мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.

1. Производственный брак
Если вы получили продукт с производственным дефектом, сообщите нам об этом в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание.Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен не тот товар

Если вы получили продукт, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения продукта, приложив соответствующие фотографии и описание. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.

Ограничение возврата
Мы не принимаем возврат товаров, поврежденных в результате неправильного использования.Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, прочтите спецификации продукта и техническое описание перед выбором и заказом продукта.
Доставка

Мы отправляем по всей Индии с фиксированной ставкой 45 индийских рупий для всех заказов на сумму менее 599 индийских рупий. Для всех заказов на сумму более 599 индийских рупий мы предлагаем бесплатную доставку. По любым вопросам, связанным с доставкой, обращайтесь в нашу службу поддержки по адресу [email protected]

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
