Резистор r5: Резисторы r5, r6, r7

Содержание

Резисторы

Обозначение в схеме	Тип	Назначение	Расположение
R1, R2	РОВ-650	Резистор ослабления возбуждения	A11, A12
R5, R6	С5-35В-80 820 Ом, два параллельно	На высоковольтную катушку реле земли KV1 (образуют 410 Ом)	A11, A12
R10	Блок балластных резисторов ББР-50, 0,143 Ом	Для РТ, ТД высвобождает на них энергию якоря	В хвосте, за A12, возле ВУВ, над улиткой МВ3, в коробе
R16	Панель резисторов ПР-013, R_1-2 = 5,8 Ом, R_3-4 = 5,8 Ом	На откл. электромагн. ГВ	Блок 9, сзади два белых
R26	Добавочный резистор Р-109/1, 750 кОм, 1,5 кВ	На вольтметр PV2 якоря ТД1	За A11, на стенке со стороны машиниста
R31 – R33	Сопротивление 2,4 кОм	Разряжает конденсаторы	Блок 9, сзади, 3 зелёных
R36	Резистор СП3-45а-1-Ф-1 кОм ±10% 1-ВС-3-32	Освещение приборов	В пульте в центре
R40	Резистор С5-35В-100-1,3 кОм ±5%	На реле РКЗ (KV4)	Блок 9, на панели предохранителей
R41	Балластное сопротивление БС-478, 2,4 Ом	Прожектор	Слева от прожектора
R42	Балластное сопротивление БС-523, R_1-3 = 2,25 Ом, R_2-3 =0,6 Ом	Прожектор	Справа от прожектора
R79, R80	Балластный резистор БР-114, 0-23 Ом, ППБ 50Г 22 Ом	Освещение документов	В кабине в пульте, регулируемый
R94	Резистор С5-35В-15-100 Ом ±5%	На низковольтную катушку реле земли KV1	Блок 12, справа от KV1
R100	Панель резисторов ПР-689	В цепи датчиков тока	Блок 5, под A72, состоит из 21 резистора, длиной 2,6 см каждый
R120	Резистор С5-35В-15-100 Ом ±20%	?	?
RS1, RS2	Шунт 75ШСМ М3-1500-0,5	В цепи якоря ТД1 и возбуждения, для килоамперметров	Сзади ВИП-1, снизу и возле K1

Резисторы r5, r6, r7

Ток последовательно соединенных резисторов R₅, R₆, R₇ берем равным 5I_б4 и определяем суммарное сопротивление делителя:

R_дел = U_н/I_дел = 12/(5*0,00008) = 30000 Ом

Находим сопротивления резисторов:

R₅ = 0,3R_дел = 0. 3*30000 =9000 Ом;

R₆ = 0,1R_дел = 0.1*30000 =3000 Ом;

R₇ = 0,6R_дел = 0.6*30000 = 18000 Ом.

Выбираем резистор R₅ типа Р1-12-0,1-10КОМ+-5%-Н, резистор R₆ типа Р1-12-0,125-3,6КОМ-10%-Т, резистор R₇ типа Р1-16-0,062ВТ 19.1 КОМ +-0.1% 0,5-Г.

Стабилитрон vd1

Рабочее напряжение стабилитрона VD₁ определяем из соотношения:

U_VD₁ = 0,1U_вх_max=0,1*15=1,5 В.

Выбираем тип стабилитрона и выписываем его основные параметры:

стабилитрон 2С119А;

I_VD₁=0,005 А – средний ток стабилизации;

r_VD₁=15 Ом – дифференциальное сопротивление стабилитрона.

Резистор r1

Вычисляем сопротивление резистора R₁, задавши средний ток стабилитрона (I _R₁=I_VD₁):

R1 = 0. 9 U_вх_max/I_R₁=0,9*15/0,005=2700 Ом

Мощность, рассеиваемая на резисторе R₁, равняется:

P₁=0.9U_вх_max*I_R₁=0.9*15*0,005= 0,0675 Вт

Выбираем резистор R₁ типа Р1-12-0,125-3,6 КОМ-10%-Т.

Транзистор vt1

Определяем начальные данные для выбора транзистора VT₁. Рассчитываем ток коллектора транзистора VT₁:

I_к1=I_к4+I_б2=0,0044+0,0013=0,0057 А

Находим напряжение коллектор-эмиттер VT₁:

U_к1_max=U_вх_max-U_R₂+U_к4_max-U_VD₂=13,8,

где U_R2= U_VD1-U_бэ1 – падение напряжения на резисторе R₂.

Мощность, рассеиваемая на коллекторе транзистора VT₁

Р₁=U_к1_max*I_к1=13,8*0,0057=0,29 Вт

По полученным значениям U_к1_max, I_к1, Р₁ выбираем тип транзистора и выписываем его параметры:

Марка транзистора	КТ313Б
Тип транзистора	РNP
Допустимый ток коллектора, I_кдоп	350 мА
Доп. напряжение коллектор-эмиттер, U_кдоп	30 В
Рассеиваемая мощность коллектора, P_пред	0. 30 Вт
Минимальный коэф. передачи тока базы, h_21Э1_min	50

Резистор r2

Рассчитываем сопротивление резистора R₂

R₂ = U_R₂ / I_К1 = 1.5 / 412´10-5 = 364 Ом,

Р_R₂ = U_R₂*I_К1 = 1.5*412*10-5 = 618*10-5 Вт.

Выбираем резистор типа Р1-12-0,125-510 ОМ-10%-Т.

Рассчитываем основные параметры составного транзистора:

h_11Эск

=h_11Э2+h_11Э3h_21Э2_min= 36+33*60 =2016 Ом

m_ск = m₂m₃/(m₂ + m₃) =45.4*4.2/(45.4 + 4.2)=3,84

r_ск = m_скh_11Э
ск/h_21Э2_minh_21Э3_min=0,17 Ом

Рассчитываем входное сопротивление источника стабильного тока:

R_TD=R₁*R₂/r_VD₁=2700*360/15= 64800 Ом

Рассчитываем параметры усилителя обратной связи:

R_К=h_11ЭскR_TD/(h_11Эск+R_TD)=1955 Ом

К_u=0,7h_21Э4_minR_К/(h_11Э4+h_21Э4_minr_VD₂)=0.

7*50*1955(208,3+50*25)=47

Рассчитываем коэффициент стабилизации рассчитанного стабилизатора напряжения, а также величину пульсаций на выходе:

К_ст=m_скК_uU_н/U_вх=3,84*47*12/15=144,4

ΔU_вых=ΔU_вх/m_скК_u =3/3,84*47=0,017

Рассчитываем коэффициент пульсаций:

К_п = ΔU_вых*100/U_вх=0,017*100/12=0,142%

Выходное сопротивление компенсационного стабилизатора будет:

R_вых=r_ск/m_скК_u =0,17/3,84*47=0,000942 Ом

Найденные параметры удовлетворяют заданным условиям.

Мероприятия в рамках празднования 75-летия Дворца

Дата, время	Название	Место проведения
23 января – 12 февраля 2012	Выставка «Биологи и Дворец» по истории работы учебных коллективов отдела биологии – ЭБЦ «Крестовский остров»	ЭБЦ «Крестовский остров»
28 января 2012, 11. 00 – 16.00	Авиашоу «С днем рождения, Дворец!»	КЗ «Карнавал», зеркальное фойе
В течение января	Игра с элементами экскурсии для обучающихся и гостей Дворца «Техноград. От кареты до ракеты»	Отдел техники
Январь 2012	Тематический выпуск газеты «Поколение», посвященный Юбилею Дворца.
Январь 2012	Выпуск подарочного юбилейного фотоальбома
Январь 2012	Выпуск сборника серии РОСТ «Дворец ХХI века»
4 февраля 2012, 10.30	Городская историко-краеведческая конференция «Война. Блокада. Ленинград.»	Аничков дворец
4 февраля 2012, 16.00	Клубный день краеведческих объединения движения «Юные за возрождение Петербурга». Игра «Дворец царей – дворец детей»	Аничков дворец, малая сцена
4 февраля 2012, 17.00	Концерт выпускников классов сольного пения Ансамбля песни и танца им. И.О. Дунаевского	Аничков дворец, концертный зал
7 февраля 2012, 17.30	Юбилейный праздник биологов Дворца	КЗ «Карнавал»
8 февраля 2012, 17.00	Открытие мемориальной доски в память о сотрудниках и воспитанниках Дворца пионеров блокадного Ленинграда	Холодный вестибюль Аничкова дворца
9 февраля 2012, 18. 30	Концерт оркестра баянистов «Посвящение Дворцу»	Отдел художественного воспитания, концертный зал
9 февраля 2012 12.00 и 13.30	«Дворцы-дворцу!» Экскурсия для сотрудников Дворца в Шереметьевский дворец	Шереметьевский дворец
10 февраля 2012, 14.00	Открытие выставки творческих работ сотрудников «Мир моих увлечений»	Музей Аничкова дворца
12 февраля 2012, 13.00	Мастер-класс Детского дизайн центра «С Днем рождения, Дворец!»	Отдел техники, аудитории Детского дизайн-центра
12 февраля 2012, 15.00	Церемония награждения обучающихся знаком «Звезда Дворца» и чествование сотрудников Учреждения.	ГБОУ ЦО «СПб ГДТЮ» КЗ «Карнавал»
15 февраля 2012, 17.00	«Код белой дамы» – игра для коллективов Дворца клуба «Петрополь»	Аничков дворец, парадные залы
18 февраля 2012, 10.00 – 16.00	Городской парад моделей кораблей «Детский флот Санкт-Петербурга»	Отдел техники, бассейн
19 февраля 2012, 17.00	50-летие Морского клуба «Юнга»	КЗ «Карнавал»
22 февраля 2012, 16.00	Открытие выставки уникальных фондовых работ изо-студии Дворца	Музей прикладного искусства СПбГХПА им. А. Л. Штиглица
28 февраля 2012, 17.00	Праздник обучающихся и педагогов отдела гуманитарных программ и детских социальных инициатив	КЗ «Карнавал»
23 – 28 марта 2012	Общегородская выставка детского изобразительного, декоративно-прикладного и технического творчества «Дворец собирает друзей», посвященная 75-летию Дворца	ЦВЗ «Манеж»
13 апреля 2012, 10. 00	Общественно-профессиональная презентация “Дворец XXI века. Время возможностей”	Аничков дворец
14 апреля 2012, 17.00	Праздничный концерт “Под парусами детства и мечты”	БКЗ «Октябрьский»
18 апреля 2012, 16.00	Открытие выставки педагогов и выпускников изостудии Дворца «Связь времён»	Парадные залы Аничкова дворца
Апрель 2012	Создание нового документального фильма о Дворце

Контроллер SAURES R5 m1, Wi-Fi, 8 каналов + 8 RS-485, внешняя антенна, внешнее питание

В стоимость контроллера входит подключение до 10 устройств, для каждого устройства сверх 10 требуется приобретение программной лицензии

Технические характеристики

канал передачи данных: Wi-Fi 2400 МГц
антенна внешняя 5 dBm съемная, поворотная, сгибаемая
количество аналоговых входов для подключения устройств: 8
количество цифровых входов для подключения устройств: 8
питание 5. 5 – 7.5 В для устройств RS-485 требующих внешнего питания интерфейса
электропитание: от 4 батареек АА 1.5 Вольт (ENERGIZER LITHIUM входят в комплект)
питание от внешнего источника напряжением 11-30 В (штекер 5.5х2.1мм или быстрозажимная клемма)
автоматическое переключение на батарейки при отключении питания от внешнего источника
информация в облаке о заряде батарей и внешнего питания
резервированное питание (батарейки+внешний источник) для внешних устройств 5.5 – 7.5 В
клеммы для удобного питания от внешнего источника внешних устройств (электрошаровых кранов, электросчетчиков требующих внешнего питания интерфейса)
потребляемая мощность (без учета внешних потребителей): 1 Вт
защита корпуса: IP54 (IP65 при установке гермовводов вместо резиновых втулок)
температурный диапазон работы: от +5 до +60°C
условия эксплуатации: без прямого воздействия солнца и осадков
габаритные размеры корпуса: 140x100x32 мм
металлический кронштейн для легкого крепления на стену, подрозетник, трубу

Совместимое оборудование Сравнение контроллеров SAURES

Возможности

У контроллера 8 аналоговых каналов и 8 цифровых каналов для подключения совместимых устройств в любой комбинации.

Встроенный цифровой интерфейс RS-485/CAN позволяет дополнительно подключить до 8 счетчиков электричества, воды, тепла с цифровым интерфейсом. В контроллере предусмотрено питание для счетчиков без встроенного питания интерфейса. На отдельную клемму контроллер подает питание 7.5 Вольт в момент опроса интерфейса RS-485. Данное напряжение подается только на момент опроса, поэтому минимально расходует заряд батарей, а при наличии внешнего источника питания оно будет подаваться от этого источника.

За счет внешней антенны 5 dBm может работать на большем отдалении от роутера чем модификации со встроенной антенной. Благодаря съемной антенне также может быть установлен внутри металлического шкафа с выносом антенны наружу.

Если вам нужно подключить более 8 устройств или часть из них расположены в том месте куда невозможно протянуть провода, то монтируется дополнительный контроллер SAURES.

Вы можете существенно сэкономить, если будете использовать один контроллер на несколько квартир: подключить до 8 электросчетчиков в общем коридоре многоквартирного дома, подключить до 8 счетчиков воды находящихся в верхних или нижних квартирах (при наличии не замурованной шахты) и т. д. При этом каждый житель будет видеть только свои показания.

Контроллер позволяет дистанционно управлять электроприводами шаровых кранов через веб-кабинет пользователя или с помощью мобильного приложения. Подробнее о функции читайте здесь.

Сбор данных, оповещение и передача показаний

Прибор собирает данные со счетчиков и датчиков и по заданному расписанию передает их в ваш личный кабинет. В штатном режиме данные отправляются раз в сутки с почасовой детализацией. Вы можете смотреть состояния датчиков, показания и графики на вашем мобильном телефоне используя браузер или мобильное приложение для iOS и Android.

Если обнаруживается аварийная ситуация (отключился счетчик воды, возникла протечка и т.д.) прибор выходит на связь мгновенно и сообщает об этом владельцу с использованием уведомлений.

В личном кабинете вы можете настроить в какой день и час ежемесячно автоматически отправлять показания в вашу управляющую компанию. Показания могут отправляться различными способами, в том числе непосредственно на порталы популярных ЕИРЦ!

Забудьте о рутине связанной с ежемесячным снятием и передачей показаний вручную!

Все события сохраняются в журнал и видны в вашем личном кабинете.

Питание

Четыре литиевые батарейки ENERGIZER ULTIMATE LITHIUM АА напряжением 1.5 Вольта, продолжительность автономной работы не менее 6 лет при передаче данных в личный кабинет раз в сутки. При снижении уровня заряда ниже 10% пользователю будет отправлено PUSH или EMAIL уведомление.

В отличие от аккумуляторов питание от батареек не требует замены аккумулятора каждые 4-6 лет по истечению их срока службы. В комплекте поставляются высококачественные литиевые батарейки, которые сохраняют заряд до 20 лет и прослужат весь срок службы оборудования при условии, что большую часть времени используется питание от внешнего источника.

Контроллер имеет стандартный разъем для штыревого блока питания 2. 1х5.5 мм и может питаться от внешнего блока питания напряжением 11-30 Вольт. В контроллере предусмотрено две клеммы для питания от внешнего блока питания дополнительных устройств: электрошаровые краны GIDROLOCK ULTIMATE, GIDROLOCK PROFESSIONAL, GIDROLOCK WINNER, радиоприемник RADIO для беспроводных датчиков протечки, электросчетчик с внешним питанием интерфейса.

При снижении напряжения сетевого питания ниже 11 Вольт контроллер автоматически перейдет на резервные батарейки. В контроллере имеется выходной разъем резервированного питания 7.5 вольт с предельным током до 0.5 А, к которому также можно подключить внешнее устройство, например радиоприемник RADIO, краны WINNER и другие. Питание на этом разъеме автоматически переключается с внешнего источника на батарейки при его пропадании, т.е. контроллер может обеспечивать резервированным питанием любое дополнительное устройство. В случае использования контроллера совместно с радиоприемником RADIO батареек хватит примерно на 1 месяц в отсутствии сетевого питания.

Рекомендуется блок питания на 12 Вольт не менее 1А. Для питания также и кранов GIDROLOCK ULTIMATE/PROFESIONAL необходим блок питания 12 Вольт не менее 2А. Блок питания в комплект не входит!

Способ передачи данных

Выходит в интернет, используя частную или публичную сеть Wi-Fi. Может использоваться две сети: основная и резервная.

В отсутствии связи прибор хранит в энергонезависимой памяти до 1000 записей (почасовой журнал показаний счетчиков, сработку датчиков и т.д.). При возобновлении связи передает на сервер накопленный журнал. При переполнении журнала самые старые записи начинают перезаписываться, но текущие показания счетчиков продолжают быть актуальными.

В любой нештатной ситуации (прибор не выходит на связь в нужное время, произошла протечка, обрыв в линии связи до датчика или счетчика и т.д.) наш сервер отправит уведомление.

Монтаж

20 минут на один передающий блок SAURES без шума и пыли. Крепежная пластина для крепления на стену/подрозетник/трубу с использованием шурупов, две нейлоновые стяжки для крепления к трубе, инструкция, батарейки в комплекте! Для настройки и запуска вам необходимо только любое устройство с WiFi и браузером: смартфон, планшет, ноутбук, стационарный компьютер.

Если у вас уже установлен блок GIDROLOCK, АКВАСТОРОЖ, NEPTUN, то вы можете дополнить их нашим контроллером R5, который используя Wi-Fi будет отправлять вам уведомления о произошедшей протечке, а также будет собирать данные с ваших счетчиков воды.

Требования к Wi-Fi сети

Для работы нашего контроллера подойдет любая сеть с частотой 2.4ГГц и стандартом b/g/n. Внимание, частота 5ГГц и стандарт ac не поддерживаются!

Контроллер передает за один сеанс килобайты информации, поэтому он совершенно не требователен к скорости сети и качеству сигнала. При уровне сигнала даже -95 dBm вы будете стабильно получать информацию о показаниях.

Мы рекомендуем использовать оборудование компании MikroTik!

Комплектация

Контроллер R5 – 1шт.
Литиевые батарейки АА – 4шт.
Терминирующий резистор 120 Ом – 1шт.
Металлическая консоль для крепления – 1шт.
Съемная антенна 5dB – 1шт.
Паспорт контроллера – 1шт.

Контроллер поставляется в фирменной картонной коробке.

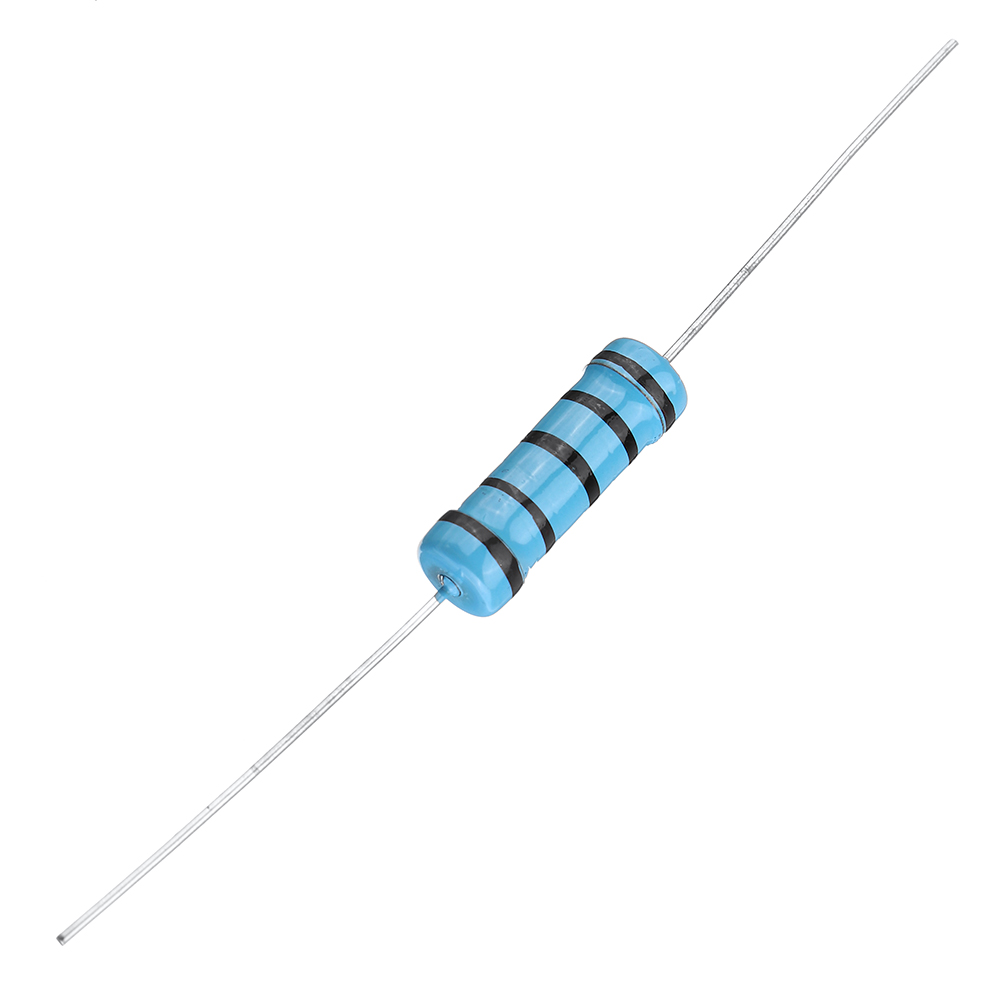

Сопротивление r 5 1j чем заменить. Резистор. Резисторы переменного сопротивления. Где какие конденсаторы применяют

Резистор служит для ограничения тока в электрической цепи, создания падений напряжения на отдельных её участках и пр. Применений очень много, всех и не перечесть.

Другое название резистора – сопротивление. По сути, это просто игра слов, так как в переводе с английского resistance – это сопротивление (электрическому току).

Когда речь заходит об электронике, то порой можно встретить фразы типа: “Замени сопротивление”, “Два сопротивления сгорели”. В зависимости от контекста под сопротивлением может подразумеваться именно электронная деталь.

На схемах резистор обозначается прямоугольником с двумя выводами. На зарубежных схемах его изображают чуть-чуть иначе. “Тело” резистора обозначают ломаной линией – своеобразная стилизация под первые образцы резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Рядом с условным обозначением указывается тип элемента (R ) и его порядковый номер в схеме (R1 ). Здесь же указано его номинальное сопротивление. Если указана только цифра или число, то это сопротивление в Омах. Иногда, рядом с числом пишут Ω – так, греческой заглавной буквой “Омега” обозначают омы. Ну, а, если так, – 10к , то этот резистор имеет сопротивление 10 кило Ом (10 кОм – 10 000 Ом). Про множители и приставки “кило”, “мега” можете .

Не стоит забывать о переменных и подстроечных резисторах, которые всё реже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже рассказывал на страницах сайта.

Основные параметры резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления конкретного прибора, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Диапазон сопротивлений простирается от долей Ома (0,01 – 0,1 Ом) до сотен и тысяч килоОм (100 кОм – 1МОм). Для каждой электронной цепи необходимы свои наборы номиналов сопротивлений. Поэтому разброс значений номинальных сопротивлений столь велик.

Рассеиваемая мощность.

Более подробно о мощности резистора я уже писал .

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превышающий заданное значение, то токопроводящее покрытие разогреется настолько, что резистор сгорает. Поэтому существует разделение резисторов по рассеиваемой мощности.

На графическом обозначении резистора внутри прямоугольника мощность обозначается наклонной, вертикальной или горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности указанного на схеме резистора.

К примеру, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то необходим резистор мощностью не менее 1 Вт. Если вместо этого применить резистор на 0,5 Вт, то он вскоре выйдет из строя. Мощные резисторы применяются в сильноточных цепях, например, в блоках питания или сварочных инверторах.

Если необходим резистор мощностью более 2 Вт (5 Вт и более), то внутри прямоугольника на условном графическом обозначении пишется римская цифра. Например, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся добиться абсолютной точности номинального сопротивления. Если на резисторе указано 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Чтобы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы купили резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Узнать точное сопротивление этого резистора можно лишь с помощью омметра или мультиметра, проведя соответствующее измерение. Но одно известно точно. Сопротивление этого резистора не будет меньше 90 или больше 110 Ом.

Строгая точность номиналов сопротивлений в обычной аппаратуре важна не всегда. Так, например, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что требуется в схеме. Это выручает в тех случаях, когда необходимо заменить неисправный резистор (например, на 10 Ом). Если нет подходящего элемента с нужным номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону увеличения.

Существует аппаратура, где такой трюк не пройдёт – это прецизионная аппаратура. К ней относится медицинское оборудование, измерительные приборы, электронные узлы высокоточных систем, например, военных. В ответственной электронике используются высокоточные резисторы, допуск их составляет десятые и сотые доли процента (0,1-0,01%). Иногда такие резисторы можно встретить и в бытовой электронике.

Стоит отметить, что в настоящее время в продаже можно встретить резисторы с допуском не более 10% (обычно 1%, 5% и реже 10%). Высокоточные резисторы имеют допуск в 0,25…0,05%.

Температурный коэффициент сопротивления (ТКС).

Под влиянием внешней температуры или собственного нагрева из-за протекающего тока, сопротивление резистора меняется. Иногда в тех пределах, которые нежелательны для работы схемы. Чтобы оценить изменение сопротивления из-за воздействия температуры, то есть термостабильность резистора, используется такой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, как правило, не указывается. Для нас же необходимо знать, что чем меньше ТКС, тем лучше резистор, так как он обладает лучшей термостабильностью. Более подробно о таком параметре, как ТКС, я рассказывал .

Первые три параметра основные, их надо знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм…)

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт…)

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же стоит отметить конструктивное исполнение резисторов. Сейчас можно встретить как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и мощные, в керамических корпусах. Существуют и невозгораемые, разрывные и прочее. Перечислять можно очень долго, но основные параметры у них одинаковые: номинальное сопротивление , рассеиваемая мощность и допуск .

В настоящее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Как правило, такая маркировка применяется для маломощных резисторов, которые имеют небольшие габариты и мощность менее 2…3 ватт. Каждая фирма-изготовитель устанавливает свою систему маркировки, что вносит некоторую путаницу. Но в основном присутствует одна устоявшаяся система маркировки.

Новичкам в электронике хотелось бы рассказать и о том, что кроме резисторов, цветовыми полосами маркируют и миниатюрные конденсаторы в цилиндрических корпусах. Иногда это вызывает путаницу, так как такие конденсаторы ложно принимают за резисторы.

Таблица цветового кодирования.

Рассчитывается сопротивление по цветным полосам так. Например, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

Первые две цифры согласно красному цвету – 22, третья красная полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель необходимо умножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Значит, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания зависит от размеров и конструктивного исполнения корпуса.

На практике широкое распространение имеют резисторы с допуском 5 и 10%. Поэтому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, первая полоса находится с противоположной стороны элемента. С неё и нужно начинать считывание номинала.

Но, как быть, если резистор имеет небольшой допуск, например 1 или 2% ? С какой стороны считывать номинал, если с обеих сторон присутствуют полосы красного и коричневого цветов?

Этот случай предусмотрели и первую полосу размещают ближе к одному из краёв резистора. Это можно заметить на рисунке таблицы. Полоски, обозначающие допуск расположены дальше от края элемента.

Конечно, бывают случаи, когда нет возможности считать цветовую маркировку резистора (забыли таблицу, стёрта/повреждена сама маркировка, некорректное нанесение полос и пр. ).

В таком случае, узнать точное сопротивление резистора можно только, если измерить его сопротивление мультиметром или омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется проверять резисторы мультиметром для того, чтобы отсеить возможный брак.

Часто во время внешнего осмотра можно обнаружить повреждение лакового или эмалевого покрытия. Резистор с обуглившейся поверхностью или с колечками на ней также неисправен. Небольшое потемнение лакового покрытия допустимого у таких резисторов следует проверить величину сопротивления. Допустимое отклонение от номинальной величины не должно превышать ±20 %. Отклонение величины сопротивления от номинала в сторону возрастания наблюдается при длительной эксплуатации у высокоомных резисторов (более 1 МОм).

В ряде случае обрыв токопроводящего элемента не вызывает никаких изменений внешнего вида резистора. Поэтому проверку резисторов на соответствие их величин номинальным значениям производят с помощью омметра. Перед измерением сопротивления резисторов в схеме следует выключить приемник и разрядить электролитические конденсаторы. При измерении необходимо обеспечить надежный контакт между выводами проверяемого резистора и зажимами прибора. Чтобы не шунтировать прибор, не следует касаться руками металлических частей щупов омметра. Величина измеренного сопротивления должна соответствовать тому номиналу, который обозначен на корпусе резистора с учетом допуска, соответствующего классу данного резистора и собственной погрешности измерительного прибора. Например, при измерении сопротивления резистора I класса точности с помощью прибора Ц-4324 суммарная погрешность во время измерения может достигать ±15 % (допуск резистора ±5 % плюс погрешность прибора ±10). Если резистор проверяется без. выпаивания его из схемы, то необходимо учитывать влияние шунтирующих цепей.

Наиболее часто встречающаяся неисправность у резисторов- пе регорание токопроводящего слоя, которое может быть вызвано прохождением через резистор недопустимо большого тока в результате различных замыканий в монтаже или пробоя конденсатора. Проволочные резисторы значительно реже выходят из строя. Основные неисправности их (обрыв или перегорание проволоки) обычно находят при помощи омметра.

Переменные резисторы (потенциометры) чаще всего имеют нарушения контакта подвижной щетки с токопроводящими элементами резистора. Если такой потенциометр используется в радиоприёмнике для регулировки громкости, то при повороте его оси в головке динамического громкоговорителя слышны трески. Встречаются также обрывы, износ или повреждение токопроводящего слоя.

Исправность потенциометров определяют омметром. Для этого подключают один из щупов омметра к среднему лепестку потенциометра, а второй щуп – к одному из крайних лепестков. Ось регулятора при каждом таком подключении очень медленно вращают. Если потенциометр исправен, то стрелка омметра перемещается вдоль шкалы плавно, без дрожания и рывков. Дрожание и рывки стрелки свидетельствуют о плохом контакте щетки с токопроводящим элементом. Если стрелка омметра вообще не отклоняется, это означает, что резистор неисправен. Такую проверку рекомендуется повторить, переключив второй щуп омметра ко второму крайнему лепестку резистора, чтобы убедиться в исправности и этого вывода. Неисправный потенциометр необходимо заменить новым или отремонтировать, если это возможно. Для этого вскрывают корпус потенциометра и тщательно промывают спиртом токопроводящий элемент и наносят тонкий слой машинного масла. Затем его собирают и вновь проверяют надежность контакта.

Резисторы, признанные непригодными, обычно заменяются исправными, величины которых подбирают так, чтобы они соответствовали принципиальной схеме приемника. При отсутствии резистора с соответствующим сопротивлением его можно заменить двумя (или несколькими) параллельно или последовательно соединенными. При параллельном соединении двух резисторов общее сопротивление цепи можно рассчитать по формуле

где Р – рассеиваемая на резисторе мощность, Вт; U – напряжение на резисторе,. В; R – величина сопротивления резистора; Ом.

Желательно взять резистор с несколько большей мощностью рассеяния (на 30,. .40 %), чем полученная при расчете. При отсутствии резистора требуемой мощности можно подобрать несколько резисторов меньшей. мощности и соединить их между собой параллельно или последовательно с таким расчетом, чтобы их общее сопротивление оказалось равным заменяемому, а общая мощность не ниже требуемой.

При определении взаимозаменяемости различных типов постоянных и переменных резисторов для последних учитывают также характеристику изменения сопротивления от угла поворота его оси. Выбор характеристики изменения потенциометра определяют его схемным назначением. Например, чтобы получить равномерное регулирование громкости радиоприемника, следует выбирать потенциометры группы В (с показательной зависимостью изменения сопротивления), а в цепях регулировки тембра – группы А.

При замене вышедших из строя резисторов типа ВС можно рекомендовать резисторы типа МЛТ соответствующей мощности рассеяния, имеющие меньшие габариты и лучшую влагоустойчивость. Номинальная мощность резистора и класс его точности не имеют существенного значения в цепях управляющих сеток ламп и коллекторов транзисторов малой мощности.

Продолжение статьи о начале занятий электроникой. Для тех, кто решился начать. Рассказ о деталях.

Радиолюбительство до сих пор является одним из самых распространенных увлечений, хобби. Если в начале своего славного пути радиолюбительство затрагивало в основном конструирование приемников и передатчиков, то с развитием электронной техники расширялся диапазон электронных устройств и круг радиолюбительских интересов.

Конечно, такие сложные устройства, как, например, видеомагнитофон, проигрыватель компакт-дисков, телевизор или домашний кинотеатр у себя дома собирать не станет даже самый квалифицированный радиолюбитель. А вот ремонтом техники промышленного производства занимаются очень многие радиолюбители, причем достаточно успешно.

Другим направлением является конструирование электронных схем или доработка «до класса люкс» промышленных устройств.

Диапазон в этом случае достаточно велик. Это устройства для создания «умного дома», преобразователи 12…220В для питания телевизоров или звуковоспроизводящих устройств от автомобильного аккумулятора, различные терморегуляторы. Также очень популярны , а также многое другое.

Передатчики и приемники отошли на последний план, а вся техника называется теперь просто электроникой. И теперь, пожалуй, следовало бы называть радиолюбителей как-то иначе. Но исторически сложилось так, что другого названия просто не придумали. Поэтому пусть будут радиолюбители.

Компоненты электронных схем

При всем разнообразии электронных устройств они состоят из радиодеталей. Все компоненты электронных схем можно разделить на два класса: активные и пассивные элементы.

Активными считаются радиодетали, которые обладают свойством усиливать электрические сигналы, т.е. обладающие коэффициентом усиления. Нетрудно догадаться, что это транзисторы и все, что из них делается: операционные усилители, логические микросхемы, и многое другое.

Одним словом все те элементы, у которых маломощный входной сигнал управляет достаточно мощным выходным. В таких случаях говорят, что коэффициент усиления (Кус) у них больше единицы.

К пассивным относятся такие детали, как резисторы, и т.п. Одним словом все те радиоэлементы, которые имеют Кус в пределах 0…1! Единицу тоже можно считать усилением: «Однако, не ослабляет». Вот сначала и рассмотрим пассивные элементы.

Резисторы

Являются самыми простыми пассивными элементами. Основное их назначение ограничить ток в электрической цепи. Простейшим примером является включение светодиода, показанное на рисунке 1. С помощью резисторов также подбирается режим работы усилительных каскадов при различных .

Рисунок 1. Схемы включения свтодиода

Свойства резисторов

Раньше резисторы назывались сопротивлениями, это как раз их физическое свойство. Чтобы не путать деталь с ее свойством сопротивления переименовали в резисторы .

Сопротивление, как свойство присуще всем проводникам, и характеризуется удельным сопротивлением и линейными размерами проводника. Ну, примерно так же, как в механике удельный вес и объем.

Формула для подсчета сопротивления проводника: R = ρ*L/S, где ρ удельное сопротивление материала, L длина в метрах, S площадь сечения в мм2. Нетрудно увидеть, что чем длиннее и тоньше провод, тем больше сопротивление.

Можно подумать, что сопротивление не лучшее свойство проводников, ну просто препятствует прохождению тока. Но в ряде случаев как раз это препятствие является полезным. Дело в том, что при прохождении тока через проводник на нем выделяется тепловая мощность P = I 2 * R. Здесь P, I, R соответственно мощность, ток и сопротивление. Эта мощность используется в различных нагревательных приборах и лампах накаливания.

Резисторы на схемах

Все детали на электрических схемах показываются с помощью УГО (условных графических обозначений). УГО резисторов показаны на рисунке 2.

Рисунок 2. УГО резисторов

Черточки внутри УГО обозначают мощность рассеяния резистора. Сразу следует сказать, что если мощность будет меньше требуемой, то резистор будет греться, и, в конце концов, сгорит. Для подсчета мощности обычно пользуются формулой, а точнее даже тремя: P = U * I, P = I 2 * R, P = U 2 / R.

Первая формула говорит о том, что мощность, выделяемая на участке электрической цепи, прямо пропорциональна произведению падения напряжения на этом участке на ток через этот участок. Если напряжение выражено в Вольтах, ток в Амперах, то мощность получится в ваттах. Таковы требования системы СИ.

Рядом с УГО указывается номинальное значение сопротивления резистора и его порядковый номер на схеме: R1 1, R2 1К, R3 1,2К, R4 1К2, R5 5М1. R1 имеет номинальное сопротивление 1Ом, R2 1КОм, R3 и R4 1,2КОм (буква К или М может ставиться вместо запятой), R5 – 5,1МОм.

Современная маркировка резисторов

В настоящее время маркировка резисторов производится с помощью цветных полос. Самое интересное, что цветовая маркировка упоминалась в первом послевоенном журнале «Радио», вышедшем в январе 1946 года. Там же было сказано, что вот, это новая американская маркировка. Таблица, объясняющая принцип «полосатой» маркировки показана на рисунке 3.

Рисунок 3. Маркировка резисторов

На рисунке 4 показаны резисторы для поверхностного монтажа SMD, которые также называют «чип – резистор». Для любительских целей наиболее подходят резисторы типоразмера 1206. Они достаточно крупные и имеют приличную мощность, целых 0,25Вт.

На этом же рисунке указано, что максимальным напряжением для чип резисторов является 200В. Такой же максимум имеют и резисторы для обычного монтажа. Поэтому, когда предвидится напряжение, например 500В лучше поставить два резистора, соединенных последовательно.

Рисунок 4. Резисторы для поверхностного монтажа SMD

Чип резисторы самых маленьких размеров выпускаются без маркировки, поскольку ее просто некуда поставить. Начиная с размера 0805 на «спине» резистора ставится маркировка из трех цифр. Первые две представляют собой номинал, а третья множитель, в виде показателя степени числа 10. Поэтому если написано, например, 100, то это будет 10 * 1Ом = 10Ом, поскольку любое число в нулевой степени равно единице первые две цифры надо умножать именно на единицу.

Если же на резисторе написано 103, то получится 10 * 1000 = 10 КОм, а надпись 474 гласит, что перед нами резистор 47 * 10 000 Ом = 470 КОм. Чип резисторы с допуском 1% маркируются сочетанием букв и цифр, и определить номинал можно лишь пользуясь таблицей, которую можно отыскать в интернете.

В зависимости от допуска на сопротивление номиналы резисторов разделяются на три ряда, E6, E12, E24. Значения номиналов соответствуют цифрам таблицы, показанной на рисунке 5.

Рисунок 5.

Из таблицы видно, что чем меньше допуск на сопротивление, тем больше номиналов в соответствующем ряду. Если ряд E6 имеет допуск 20%, то в нем всего лишь 6 номиналов, в то время как ряд E24 имеет 24 позиции. Но это все резисторы общего применения. Существуют резисторы с допуском в один процент и меньше, поэтому среди них возможно найти любой номинал.

Кроме мощности и номинального сопротивления резисторы имеют еще несколько параметров, но о них пока говорить не будем.

Соединение резисторов

Несмотря на то, что номиналов резисторов достаточно много, иногда приходится их соединять, чтобы получить требуемую величину. Причин этому несколько: точный подбор при настройке схемы или просто отсутствие нужного номинала. В основном используется две схемы соединения резисторов: последовательное и параллельное. Схемы соединения показаны на рисунке 6. Там же приводятся и формулы для расчета общего сопротивления.

Рисунок 6. Схемы соединения резисторов и формулы для расчетов общего сопротивления

В случае последовательного соединения общее сопротивление равно просто сумме двух сопротивлений. Это как показано на рисунке. На самом деле резисторов может быть и больше. Такое включение бывает в . Естественно, что общее сопротивление будет больше самого большего. Если это будут 1КОм и 10Ом, то общее сопротивление получится 1,01КОм.

При параллельном соединении все как раз наоборот: общее сопротивление двух (и более резисторов) будет меньше меньшего. Если оба резистора имеют одинаковый номинал, то общее их сопротивление будет равно половине этого номинала. Можно так соединить и десяток резисторов, тогда общее сопротивление будет как раз десятая часть от номинала. Например, соединили в параллель десять резисторов по 100 ОМ, тогда общее сопротивление 100 / 10 = 10 Ом.

Следует отметить, что ток при параллельном соединении согласно закону Кирхгофа разделится на десять резисторов. Поэтому мощность каждого из них потребуется в десять раз ниже, чем для одного резистора.

Продолжение читайте в следующей статье.

При сборке любого устройства, даже самого простейшего, у радиолюбителей часто возникают проблемы с радиодеталями, бывает что не удается достать какой то резистор определенного номинала, конденсатор или транзистор… в данной статье я хочу рассказать про замену радиодеталей в схемах, какие радиоэлементы на что можно заменять и какие нельзя, чем они различаются, какие типы элементов в каких узлах применяют и многое другое. Большинство радиодеталей могут быть заменены на аналогичные, близкие по параметрам.

Начнем пожалуй с резисторов.

Итак, вам наверное уже известно, что резисторы являются самыми основными элементами любой схемы. Без них не может быть построена ни одна схема, но что же делать, если у вас не оказалось нужных сопротивлений для вашей схемы? Рассмотрим конкретный пример, возьмем к примеру схему светодиодной мигалки, вот она перед вами:

Для того чтобы понять, какие резисторы здесь в каких пределах можно менять, нам нужно понять, на что вообще они влияют. Начнем с резисторов R2 и R3 – они влияют (совместно с конденсаторами) на частоту мигания светодиодов, т.е. можно догадаться, что меняя сопротивления в большую или меньшую сторону, мы будем менять частоту мигания светодиодов. Следовательно, данные резисторы в этой схеме можно заменить на близкие по номиналу, если у вас не окажется указанных на схеме. Если быть точнее, то в данной схеме можно применить резисторы ну скажем от 10кОм до 50кОм. Что касается резисторов R1 и R4, в некоторой степени и от них тоже зависит частота работы генератора, в данной схеме их можно поставить от 250 до 470Ом. Тут есть еще один момент, светодиоды ведь бывают на разное напряжение, если в данной схеме применяются светодиоды на напряжение 1,5вольт, а мы поставим туда светодиод на большее напряжение – они у нас будут гореть очень тускло, следовательно, резисторы R1 и R4 нам нужно будет поставить на меньшее сопротивление. Как видите, резисторы в данной схеме можно заменить на другие, близкие номиналы. Вообще говоря, это касается не только данной схемы, но и многих других, если у вас при сборке схемы скажем не оказалось резистора на 100кОм, вы можете заменить его на 90 или 110кОм, чем меньше будет разница – тем лучше ставить вместо 100кОм 10кОм не стоит, иначе схема будет работать некорректно или вовсе, какой либо элемент может выйти из строя. Кстати, не стоит забывать что у резисторов допустимо отклонение номинала. Прежде чем резистор менять на другой, прочитайте внимательно описание и принцип работы схемы. В точных измерительных приборах не стоит отклоняться от заданных в схеме номиналов.

Теперь что касается мощностей, чем мощнее резистор тем он толще, ставить вместо мощного 5 ваттного резистора 0,125 ватт никак нельзя, в лучшем случае он будет очень сильно греться, в худшем – просто сгорит.

А заменить маломощный резистор более мощным – всегда пожалуйста, от этого ничего не будет, только мощные резисторы они более крупные, понадобится больше места на плате, или придется его поставить вертикально.

Не забывайте про параллельное и последовательное соединение резисторов, если вам нужен резистор на 30кОм, вы можете его сделать из двух резисторов по 15кОм, соединив последовательно.

В схеме что я дал выше, присутствует подстроечный резистор. Его конечно же можно заменить переменным, разницы никакой нет, единственное, подстроечный придется крутить отверткой. Можно ли подстроечные и переменные резисторы в схемах менять на близкие по номиналу? В общем то да, в нашей схеме его можно поставить почти любого номинала, хоть 10кОм, хоть 100кОм – просто изменятся пределы регулирования, если поставим 10кОм, вращая его мы быстрее будем менять частоту мигания светодиодов, а если поставим 100кОм., регулировка частоты мигания будет производиться плавнее и “длиннее” нежели с 10к. Иначе говоря, при 100кОм диапазон регулировки будет шире, чем при 10кОм.

А вот заменять переменные резисторы более дешевыми подстроечными не стоит. У них движок грубее и при частом использовании сильно царапается токопроводящий слой, после чего при вращении движка сопротивление резистора может меняться скачкообразно. Пример тому хрип в динамиках при изменении громкости.

Подробнее про виды и типы резисторов можно почитать .

Теперь поговорим про конденсаторы, они бывают разных видов, типов и конечно же емкостей. Все конденсаторы различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск. В радиоэлектронике применяют два типа конденсаторов, это полярные, и неполярные. Отличие полярных конденсаторов от неполярных заключается в том, что полярные конденсаторы нужно включать в схему строго соблюдая полярность. Конденсаторы по форме бывают радиальные, аксиальные (выводы у таких конденсаторов находятся сбоку), с резьбовыми выводами (обычно это конденсаторы большой емкости или высоковольтные), плоские и так далее. Различают импульсные, помехоподавляющие, силовые, аудио конденсаторы, общего назначения и др.

Где какие конденсаторы применяют?

В фильтрах блоков питания применяют обычные электролитические, иногда еще ставят керамику (служат для фильтрации и сглаживания выпрямленного напряжения), в фильтрах импульсных блоков питания применяют высокочастотные электролиты, в цепях питания – керамику, в некритичных цепях тоже керамику.

На заметку!

У электролитических конденсаторов обычно большой ток утечки, а погрешность емкости может составлять 30-40%, т.е. емкость указанная на банке, в реальности может сильно отличаться. Номинальная ёмкость таких конденсаторов уменьшается по мере их срока эксплуатации. Самый распространённый дефект старых электролитических конденсаторов – это потеря ёмкости и повышенная утечка, такие конденсаторы не стоит эксплуатировать дальше.

Вернемся мы к нашей схеме мультивибратора (мигалки), как видите там присутствуют два электролитических полярных конденсатора, они так же влияют на частоту мигания светодиодов, чем больше емкость, тем медленнее они будут мигать, чем меньше емкость, тем быстрее будут мигать.

Во многих устройствах и приборах нельзя так “играть” емкостями конденсаторов, к примеру если в схеме стоит 470 мкФ – то надо стараться поставить 470 мкФ, или же параллельно 2 конденсатора 220 мкФ. Но опять же, смотря в каком узле стоит конденсатор и какую роль он выполняет.

Рассмотрим пример на усилителе низкой частоты:

Как видите, в схеме присутствует три конденсатора, два из которых не полярные. Начнем с конденсаторов С1 и С2, они стоят на входе усилителя, через эти конденсаторы проходит/подается источник звука. Что будет если вместо 0.22 мкФ мы поставим 0.01 мкФ? Во первых немного ухудшится качество звучания, во вторых звук в динамиках станет заметно тише. А если мы вместо 0.22 мкФ поставим 1 мкФ – то на больших громкостях у нас появятся хрипы в динамиках, усилитель будет перегружаться, будет сильнее нагреваться, да и качество звука снова может ухудшиться. Если вы глянете на схему какого нибудь другого усилителя, можете заметить, что конденсатор на входе может стоять и 1 мкФ, и даже 10 мкФ. Все зависит от каждого конкретного случая. Но в нашем случае конденсаторы 0.22 мкФ можно заменять на близкие по значению, например 0.15 мкФ или лучше 0.33 мкФ.

Итак, дошли мы до третьего конденсатора, он у нас полярный, имеет плюс и минус, путать полярность при подключении таких конденсаторов нельзя, иначе они нагреются, что еще хуже, взорвутся. А бабахают они очень и очень сильно, может уши заложить. Конденсатор С3 емкостью 470 мкФ у нас стоит по цепи питания, если вы еще не в курсе, то скажу, что в таких цепях, и например в блоках питания чем больше емкость, тем лучше.

Сейчас у каждого дома имеются компьютерные колонки, может быть вы замечали, что если громко слушать музыку, колонки хрипят, а еще мигает светодиод в колонке. Это обычно говорит как раз о том, что емкость конденсатора в цепи фильтра блока питания маленькая (+ трансформаторы слабенькие, но об этом я не буду). Теперь вернемся к нашему усилителю, если мы вместо 470 мкФ поставим 10 мкФ – это почти то же самое что конденсатор не поставить вообще. Как я уже говорил, в таких цепях чем больше емкость, тем лучше, честно говоря в данной схеме 470 мкФ это очень мало, можно все 2000 мкФ поставить.

Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт.

Что делать, если в собираемой вами схеме стоит неполярный конденсатор? Неполярный конденсатор можно заменить двумя полярными, включив их последовательно в схему, плюсы соединяются вместе, при этом емкость конденсаторов должна быть в два раза больше чем указано на схеме.

Никогда не разряжайте конденсаторы замыкая их вывода! Всегда нужно разряжать через высокоомный резистор, при этом не касайтесь выводов конденсатора, особенно если он высоковольтный.

Практически на всех полярных электролитических конденсаторах на верхней части вдавлен крест, это своеобразная защитная насечка (часто называют клапаном). Если на такой конденсатор подать переменное напряжение или превысить допустимое напряжение, то конденсатор начнет сильно греться, а жидкий электролит внутри него начнет расширяться, после чего конденсатор лопается. Таким образом часто предотвращается взрыв конденсатора, при этом электролит вытекает наружу.

В связи с этим хочу дать небольшой совет, если после ремонта какой либо техники, после замены конденсаторов вы впервые включаете его в сеть (например в старых усилителях меняются все подряд электролитические конденсаторы), закрывайте крышку и держитесь на расстоянии, не дай бог что бабахнет.

Теперь вопрос на засыпку: можно ли включать в сеть 220вольт неполярный конденсатор на 230 вольт? А на 240? Только пожалуйста, сходу не хватайте такой конденсатор и не втыкайте его в розетку!

У диодов основными параметрами являются допустимый прямой ток, обратное напряжение и прямое падение напряжения, иногда еще нужно обратить внимание на обратный ток. Такие параметры заменяющих диодов должны быть не меньше, чем у заменяемых.

У маломощных германиевых диодов обратный ток значительно больше, чем у кремниевых. Прямое падение напряжения у большинства германиевых диодов примерно в два раза меньше чем у похожих кремниевых. Поэтому в цепях, где используется это напряжение для стабилизации режима работы схемы, например в некоторых оконечных усилителях звука, замена диодов на другой тип проводимости не допустима.

Для выпрямителей в блоках питания главными параметрами являются обратное напряжение и предельно допустимый ток. Например, при токах 10А можно применять диоды Д242…Д247 и похожие, для тока 1 ампер можно КД202, КД213, из импортных это диоды серии 1N4xxx. Ставить вместо 5 амперного диода 1 амперный конечно же нельзя, наоборот можно.

В некоторых схемах, например в импульсных блоках питания нередко применяют диоды Шоттки, они работают на более высоких частотах чем обычные диоды, обычными диодами такие заменять не стоит, они быстро выйдут из строя.

Во многих простеньких схемах в качестве замены можно поставить любой другой диод, единственное, не спутайте вывода, с осторожностью стоит к этому относиться, т.к. диоды так же могут лопнуть или задымиться (в тех же блоках питания) если спутать анод с катодом.

Можно ли диоды (в т.ч. диоды Шоттки) включать параллельно? Да можно, если два диода включить параллельно, протекающий через них ток может быть увеличен, сопротивление, падение напряжения на открытом диоде и рассеиваемая мощность уменьшаются, следовательно – диоды меньше будут греться. Параллелить диоды можно только с одинаковыми параметрами, с одной коробки или партии. Для маломощных диодов рекомендую ставить так называемый “токоуравнивающий” резистор.

Транзисторы делятся на маломощные, средней мощности, мощные, низкочастотные, высокочастотные и т.д. При замене нужно учитывать максимально допустимое напряжение эмиттер-коллектор, ток коллектора, рассеиваемая мощность, ну и коэффициент усиления.

Заменяющий транзистор, во первых, должен относиться к той же группе, что и заменяемый. Например, малой мощности низкой частоты или большой мощности средней частоты. Затем подбирают транзистор той же структуры: р-п-р или п-р-п, полевой транзистор с р-каналом или n-каналом. Далее проверяют значения предельных параметров, у заменяющего транзистора они должны быть не меньше, чем у заменяемого.
Кремниевые транзисторы рекомендуется заменять только кремниевыми, германиевые – германиевыми, биполярные – биполярными и т.д.

Давайте вернемся к схеме нашей мигалки, там применены два транзистора структуры n-p-n, а именно КТ315, данные транзисторы спокойно можно заменить на КТ3102, или даже на старенький МП37, вдруг завалялся у кого Транзисторов, способных работать в данной схеме очень и очень много.

Как вы думаете, будут ли работать в этой схеме транзисторы КТ361? Конечно же нет, транзисторы КТ361 другой структуры, p-n-p. Кстати, аналогом транзистора КТ361 является КТ3107.

В устройствах, где транзисторы используются в ключевых режимах, например в каскадах управления реле, светодиодов, в логических схемах и пр… выбор транзистора не имеет большого значения, выбирайте аналогичной мощности, и близкий по параметрам.

В некоторых схемах между собой можно заменять например КТ814, КТ816, КТ818 или КТ837. Возьмем для примера транзисторный усилитель, схема его ниже.

Выходной каскад построен на транзисторах КТ837, их можно заменить на КТ818, а вот на КТ816 уже не стоит менять, он будет очень сильно нагреваться, и быстро выйдет из строя. Кроме того, уменьшится выходная мощность усилителя. Транзистор КТ315 как вы уже наверное догадались меняется на КТ3102, а КТ361 на КТ3107.

Мощный транзистор можно заменить двумя маломощными того же типа, их соединяют параллельно. При параллельном соединении, транзисторы должны применяться с близкими значениями коэффициента усиления, рекомендуется ставить выравнивающие резисторы в эмиттерной цепи каждого, в зависимости от тока: от десятых долей ома при больших токах, до единиц ом при малых токах и мощностях. В полевых транзисторах такие резисторы обычно не ставятся, т.к. у них положительный ТКС канала.

Думаю, на этом закончим, в заключении хочу сказать, что вы всегда сможете попросить помощи у Google, он вам всегда подскажет, даст таблицы по замене радиодеталей на аналоги. Удачи!

Резистор – смещение – Большая Энциклопедия Нефти и Газа, статья, страница 4

Резистор – смещение

Cтраница 4

Этот резистор смещения может быть очень большим ( порядка многих МОм), но он все же будет определять уменьшенное значение входного сопротивления, по крайней мере на низких частотах. На рис. 6.48 показан простой способ избежать этого путем использования принципа следящей связи. Как и при следящей связи в схеме с биполярными транзисторами, резистор смещения разбит на два и переменная составляющая сигнала подведена к точке соединения Ri и Rz. Резистор в цепи базы транзистора Т2 обеспечивает нагрузку типа источника тока для истока TI ( как описывалось в разд. Чтобы при проектировании схемы обеспечить действительно высокое полное входное сопротивление, важно иметь очень малую входную емкость, иначе емкостное реактивное сопротивление на частотах сигнала смажет весь выигрыш от следящей связи в цепи смещения. [46]

Проведенное рассмотрение справедливо не только для триода. Если тетрод или пентод используется в усилительной схеме, то цепи экранирующей и защитной сеток заземлены по переменной составляющей. Защитная сетка обычно соединена с катодом и через большую емкость, шунтирующую резистор смещения в цепи катода, подключена к земле. Экранирующая сетка также через большую емкость обычно соединяется с землей. Поэтому в цепях этих электродов не выделяются переменные напряжения. Входной цепью усилителя на тетроде или пентоде, так же как и усилителя на триоде, является цепь управляющей сетки. Усиленное напряжение снимается с анодной нагрузки, и анодная цепь лампы оказывается выходной. Таким образом, схемы рис. 5 – 4 могут служить также эквивалентными схемами для тетрода или пентода. [48]

В основном налаживание каскадов предварительного усиления в УНЧ сводится к проверке режимов питания ламп, исправности переходных конденсаторов и резисторов в цепи утечки сетки. Обрыв или слишком большая величина сопротивления в цепи утечки сетки одной из ламп УНЧ будет восприниматься на слух подобно шуму капель, падающих из плохо перекрытого водопроводного крана. Капание в усилителе может возникнуть и при недостаточной величине емкости электролитического конденсатора, шунтирующего общий резистор смещения каскадов предварительного усиления. В этом случае причиной капания является самовозбуждение усилителя из-за возникновения положительной обратной связи. Увеличение сопротивления утечки сетки иногда приводит к тому, что наблюдается плавное медленное уменьшение сигнала на выходе УНЧ с последующим резким ( скачкообразным) возрастанием его до номинальной величины. Период повторения этого явления может колебаться от одной до нескольких секунд. Значительное уменьшение величины сопротивления утечки сетки против номинала очень сильно сказывается на качестве воспроизведения низших частот. Звучание приобретает специфический металлический тембр, так как басовые ноты исчезают или сильно ослабляются. Как правило, отклонение величины сопротивления утечки сетки не должно превышать 10 % от номинальной величины. [49]

Ом в зависимости от сопротивления нагрузочного резистора детектора, и транзистор работает практически только на него. Этим достигается некоторое выравнивание усиления различных по величине сигналов без применения АРУ. Температурная стабилизация режима осуществляется за счет глубокой отрицательной обратной связи по постоянному току благодаря включению резистора смещения Rt между коллектором и базой транзистора. [50]

Для предотвращения подобного нежелательного последствия достаточно параллельно резистору R включить конденсатор С, обладающий достаточной емкостью. В результате переменная составляющая анодного тока свободно пройдет через конденсатор, через который ей пройти намного легче, чем через резистор. Таким образом, через резистор потечет практически только постоянная составляющая анодного тока, что обеспечит стабильное и постоянное смещение. Сопротивление резистора смещения R нужно выбирать так, чтобы полученное напряжение смещения соответствовало такой величине, при которой так называемая рабочая точка на кривой, характеризующей изменения анодного тока в зависимости от напряжения сетка – катод, была расположена в середине прямолинейного участка между нижним щитом характеристики и точкой, соответствующей нулевому потенциалу на сетке. [51]

На рис. 6.52 показан трюк с последовательным соединением транзисторов для увеличения напряжения пробоя. Транзистор 7 – i управляет последовательно соединенными транзисторами Т2 – Т4, которые делят между собой большое напряжение между коллектором Т2 и выходом. Одинаковые базовые резисторы выбираются достаточно мальгми, чтобы обеспечить полный выходной ток транзисторов. Заметьте, что резисторы смещения дают некоторый выходной ток, даже когда транзисторы выключены, поэтому должна быть минимальная нагрузка на землю для того, чтобы предотвратить подъем выходного напряжения выше стабилизированного уровня. [53]

На включенном в цепь катода резисторе R5 при прохождении анодного тока возникает падение постоянного напряжения, причем его ( будет на катоде, а – на общей шине. Поскольку резистор утечка R1 соединен с общей шнной, то потенциал сетки по отношению к катоду окажется отрицательным. Так на сетке получается отрицательное напряжение, необходимое для работы каскада в требуемом режиме. Резистор R5 называют резистором смещения. [54]

Но, разумеется, прежде чем вмонтировать усилитель в чемоданчик, надо тщательно проверить его, испытать, устранить дефекты и наладить. Для лампы 6Ф6С сопротивление резистора смещения Re должно быть 390 ом, для лампы 6П1П – 220 ом, для лампы 6П14П – ПО ом. [55]

Обычно регулирующий элемент представляет собой каскадное соединение транзисторов ( ЯЯЬ ПП2, ПП3), называемое составным транзистором, причем ПП может состоять из нескольких параллельно включенных транзисторов. В этом случае удобно при расчетах заменять все транзисторы, входящие в составной, одним эквивалентным. Применение составного регулирующего транзистора позволяет существенно улучшить параметры стабилизатора и согласовать мощный регулирующий транзистор с маломощным транзистором УПТ. В составном транзисторе используются обычно резисторы смещения ( Rlt R2 на рис. III.3), задающие необходимую рабочую точку транзисторов ЯЯ2, ЯЯ3 в режиме малых токов нагрузки и при повышенных температурах. [56]

Вид трехэмиттерного транзистора в плане показан на рис. 8.26. Области коллектора и базы образуются для многоэмиттерного транзистора так же, как и для обычного, и только на этапе последней ( эмиттерной) диффузии имеется разница: создается не одна, а несколько областей эмиттера. Такой прибор компактнее, чем диодная сборка и два диода смещения, а экономия площади кристалла удешевляет схему. Кроме того, в ячейке ТТЛ можно обойтись без резистора смещения R2, что также уменьшает площадь схемы. [57]

С, заряжается через резистор R примерно до уровня – UK; конденсатор С2 практически остается разряженным. Как только потенциал на обкладке конденсатора достигнет уровня, при котором откроется диод Д2 ( скорость нарастания потенциала определяется скоростью насыщения предыдущего триггера), по цепи Д2 – Ra – R2 пройдет дополнительный ток, который вызовет повышение потенциала базы Т, что приведет к возникновению в транзисторе обратного запирающего тока. Этот потенциал снижается настолько, что транзистор Т2 открывается и переходит в режим насыщения. При напряжении на базе – 0 3 в по резистору смещения Ra и общему резистору клапана R7 протекает около 2 ма, из них 1 ма – ток, протекающий по резистору Rw, и 1 ма – ток базы насыщенного транзистора. При большом токе базы практически не сказывается влияние температурного изменения обратного тока коллектора / к о – триггер надежно работает в интервале температур от – 50 до Ч-85 С. [58]

Теперь низкоомный телефон подключи на место ( в цепь эмиттера транзистора V3) и восстанови соединение конденсатора С2 с нагрузкой детектора. При этом громкость радиоприема должна резко возрасти. Подстрой входной контур смещением катушки L1 по феррито-вому стержню, подбери дополнительно сопротивление цепочки резисторов смещения, добиваясь наиболее громкого и неискаженного звучания телефона, измерь омметром их общее сопротивление и вмонтируй вместо них постоянный резистор такого же сопротивления. [60]

Страницы: 1 2 3 4 5

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

1
Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.
2
После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.
3
Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
5 лет успешной работы и тысячи довольных клиентов.

2} R $
, где I = ток и R = сопротивление.
Пошаговое решение:
Когда 2 резистора соединены последовательно, общее сопротивление комбинации является суммой отдельных сопротивлений.
$ R = {R_1} + {R_2} $
Когда 2 резистора подключены параллельно, общее сопротивление комбинации является обратной величиной суммы обратных величин отдельных сопротивлений.
$ \ dfrac {1} {R} = \ dfrac {1} {{{R_1}}} + \ dfrac {1} {{{R_2}}} $
$ \ Rightarrow R = \ dfrac {{{R_1} {R_2}}} {{{R_1} + {R_2}}} $
. Рассмотрите расположение резисторов, подключенных указанным образом, с учетом разности потенциалов 12 В.

В этой схеме резисторы подключены следующим образом:
Параллельная комбинация $ {R_3} $ подключена к $ {R_5} $. Эта комбинация идет последовательно с $ {R_4} $. Вся эта комбинация идет параллельно с $ {R_2} $. Вся указанная выше комбинация идет последовательно с $ {R_1} $.
Следовательно, чистое сопротивление R равно –
$ R = {R_1} + \ left ({{R_2} // \ left ({\ left ({{R_3} // {R_5}} \ right) + { R_4}} \ right)} \ right) $
Давайте заменим значения одно за другим и определим сопротивление, применив приведенную выше формулу для чистого сопротивления.
$ {R_3} // {R_5} = \ dfrac {{{R_3} {R_5}}} {{{R_3} + {R_5}}} = \ dfrac {{3 \ times 6}} {{3 + 6 }} = \ dfrac {{18}} {9} = 2 \ Omega $
$ {R_3} // {R_5} + {R_4} = 2 + 2 = 4 \ Omega $
$ {R_2} // \ left ({\ left ({{R_3} // {R_5}} \ right) + {R_4}} \ right) = 4 // 4 = \ dfrac {{4 \ times 4}} {{4 + 4}} = \ dfrac {{16}} {8} = 2 \ Omega $
Наконец, чистое сопротивление – это последовательная комбинация $ {R_1} $ с вышеуказанной комбинацией.
$ R = {R_1} + 2 = 2 + 2 = 4 \ Omega $
Чистый ток определяется как –
$ I = \ dfrac {V} {R} = \ dfrac {{12}} {4} = 3A $
При параллельной комбинации ток ответвляется в зависимости от сопротивлений в ответвлениях.
