Содержание

Конструкция и принцип работы ротора Дарье

Ротор (или турбина) Дарье — это устройство, широко применяющееся в ветроэнергетике. Разработка принадлежит авиаконструктору Жоржу Дарье. Главное преимущество — способность работать при любых направлениях воздушного потока и при неблагоприятных погодных условиях.

Принцип работы

Ветровая турбина Дарье работает по тому же принципу, что и любое другое устройство этого типа. Работа основана на принципе вращения лопастей вокруг оси. Кинетическая или внутренняя энергия рабочего тела (газа или жидкости) преобразуется в механическую работу. У ротора Дарье ось вращения расположена перпендикулярно потоку источника энергии. Поскольку турбина приспособлена для использования альтернативных источников энергии, в роли рабочего тела выступает ветер.

Принцип работы конструкции ротора Дарье основан на разности аэродинамических показаний. Благодаря этому обеспечивается вращение лопастей механизма. После того как образовалась циркуляция потоков воздуха, устройство начинает вращаться бесперебойно.

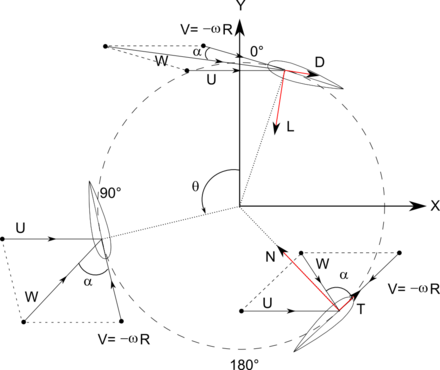

На каждое крыло по отдельности воздействует сила подъема относительно воздушного потока. Показатели этой силы зависят от угла, который образовывается между лопастью и величиной скорости потока ветра. Момент силы, который образуется в момент запуска, носит переменный характер, а не постоянный. Вихреобразование ротора Дарье имеет определенную цикличность, которая связана с движением лопастей. Для создания подъемной силы, которая обеспечивает работу механизма, нужно обеспечить бесперебойное и непрерывное движение крыльев.

Устройство конструкции

Конструкция ротора проста. Трое аэродинамических крыльев закреплены на радиальных балках. Существуют три типа турбины Дарье:

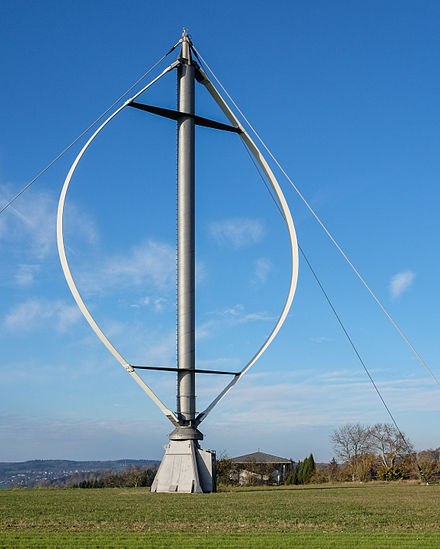

  • Классический. Лопасти имеют форму полумесяца. Их размер достаточно большой — почти сравним с длиной основной оси. Основание имеет прочный устойчивый полукруглый фундамент.
  • Тип Н. Три крыла, имеющие прямую форму и расположенные относительно горизонтальных опор под прямым углом, находятся на верхнем отсеке конструкции. Опоры крепятся к несущей оси. Достоинства этой конструкции — быстроходность, высокая эффективность, полное отсутствие инфразвука. Ротор Н-образного типа прост в сборке и ремонте, надежней классической ветровой турбины Дарье, дешевле — и поэтому распространен в применении.

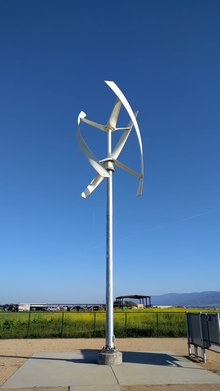

  • Винтообразный тип. Лопасти изготовлены в виде изогнутых спиралей. Они также расположены на верхнем отсеке несущей оси вращения. Благодаря закрученной форме крыльев, вращение ротора происходит равномернее. Благодаря этому нагрузка на несущие узлы снижается, а срок службы механизма увеличивается.

Для обеспечения работы бытовых электростанций чаще всего используется ротор Савониуса Дарье. Такое название носит ветровая турбина, совмещенная с ротором Савониуса, который выступает в роли стартёра (устройства запуска). Комбинированная конструкция отличается большей мощностью и производительностью по сравнению с «чистыми» типами. Область применения механизма не ограничивается только электростанциями — он может быть совмещен с теплогенератором и быть использован в системе теплоснабжения.

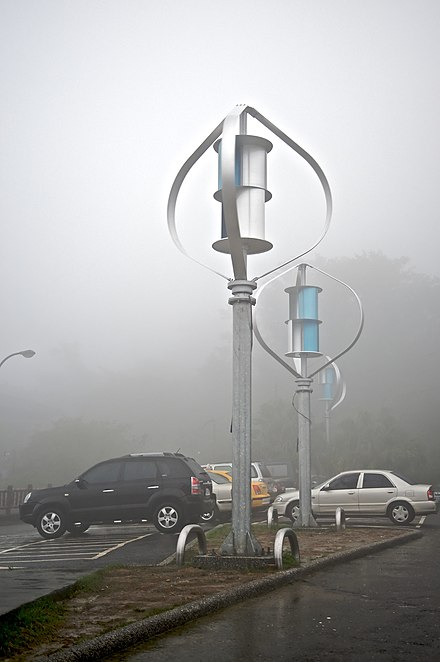

А еще такой гибрид соединяют с насосами и применяют для закачки и откачки воды.

Каждый из трех типов имеет свои недостатки. Классическая ветровая установка обладает меньшей эффективностью. Установке с ротором Дарье необходимы генераторы. Самостоятельно она запускаться и раскручиваться не может. При сильных, ураганных порывах ветра механизм может начать функционировать самостоятельно, при этом процесс трудно поддается контролю.

Устройство Н-образного типа легкое в эксплуатации, но быстро изнашивается из-за больших аэродинамических нагрузок. Спиральный ветрогенератор за счет своей конструкции надежней, но технология его изготовления сложна, поэтому он стоит дорого.

Неоспоримое достоинство ротора всех видов — отсутствие зависимости от силы и направления ветрового потока. Допустимо расположение на прилегающей территории иных сооружений, что облегчает проведение ремонтных работ.

Ротор Дарье своими руками

Для работы понадобятся:

  • генератор;
  • лопасти;
  • болты для крепления;
  • шкурка для обработки;
  • металлические опоры;
  • мачта или иная деталь, подходящая на роль оси вращения;
  • инструменты (сверло, молоток и т. п.).

Лопасти можно приобрести в магазине или сделать из подручных материалов. Например, подойдут обрезки труб из поливинилхлорида.

Сначала выполняется чертеж. Затем подготавливается каждая деталь — лопасти нужно ошкурить, в опорах просверлить отверстия для крепежа. Проводится соединение опор с аэродинамическими крыльями.

На заранее приготовленное основание устанавливается ось. Основанием может служить бетонная заливка, металлическая конструкция. К оси крепятся лопасти.

Для подключения генератора необходимо владеть базовыми познаниями в электротехнике. В противном случае лучше доверить это дело профессионалу. После подключения генератора проводятся предварительные испытания. Устраняются неполадки и недостатки (если они обнаружены). Самодельный ротор будет служить дополнительным источником энергии.

Ветрогенератор с вертикальной осью вращения. Ротор Дарье

Компания "Тотал Инжиниринг" совместно с ИП Макушев В.С. и специалистами  ООО "НИК" выполнили разработку конструкции ветрогенераторной установки с вертикальной осью вращения.

Заказчик работ - ООО "НИК".

Задача разработки:

- выбор аэродинамической схемы ротора;

- определение параметров профиля лопасти;

- разработка конструкции лопастей, несущих балок, колонны с подшипниковыми узлами;

- выполнение необходимых расчетов на прочность.

ЭТАП-1

На данном этапе была выполнена разработка опытно-экспериментального образца ветрогенераторной установки с расчетной номинальной мощностью 10 кВт.

Параметры турбины: диаметр - 5000 мм, высота лопастей - 6000 мм

Целью данного этапа являлось проверка выбранной аэродинамической схемы ротора, проведение прочностных испытаний и снятие рабочих характеристик.

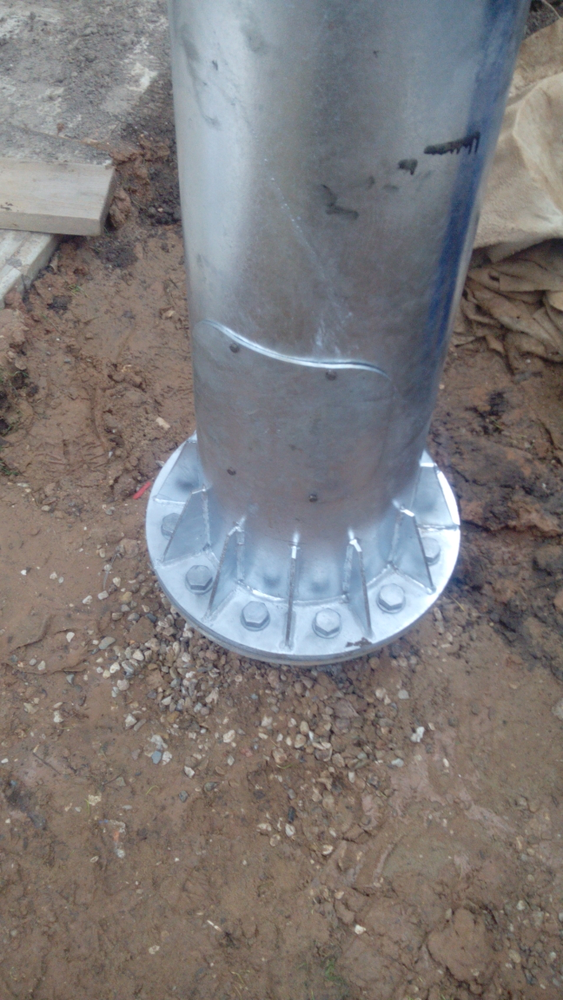

При разработке конструкции ротора были проведены необходимые прочностные расчеты конструкции



Разработка конструкции, расчеты на прочность

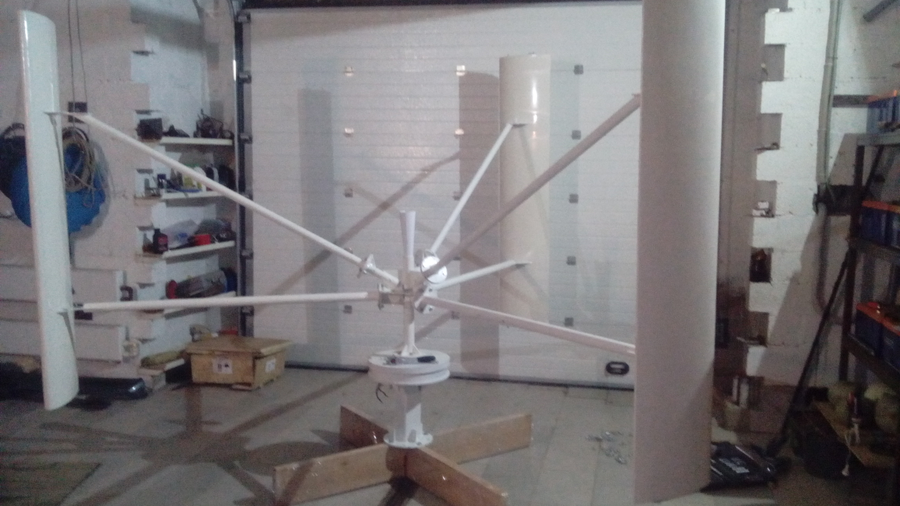

Контрольная сборка конструкции

В результате проведения испытаний аэродинамическая схема ротора, профиль лопасти признаны оптимальными.

Расчетные данные подтверждены испытаниями.

Сняты необходимые электрические характеристики установки.



ЭТАП-2

Цель данного этапа - оптимизация конструкции лопастей, разработка тихоходного синхронного генератора с постоянными магнитами, подготовка к серийному изготовлению ветрогенераторных установок различной номинальной мощности.

Результат работ по этапу 2:

- разработана конструкция лопасти из композитных материалов;

- разработана технология серийного изготовления лопастей на производственных мощностях ООО "НИК";

- разработана необходимая технологическая оснастка для изготовления лопастей;

- разработана конструкция синхронного генератора на постоянных магнитах.






Все  права защищены. Правообладателем материалов проекта является ООО "НИК".




Анализ плюсов и минусов вертикальных ветрогенераторов малой мощности

Первые промышленные ВЭУ были сконструированы в Дании в 1890 году. Вертикально-осевые ВЭУ были изобретены позже горизонтально-осевых пропеллерных (ротор Савониуса — в 1929 г., ротор Дарье был запатентован во Франции в 1925 г. и в США в 1926 г.) [1]. До недавнего времени главным недостатком вертикально-осевых ветроэнергетических установок (ветрогенераторов) ошибочно считалась невозможность получить быстроходность больше единицы (для горизонтально-осевых пропеллерных ВЭУ быстроходность может быть больше пяти). К недостаткам также относили неравномерность крутящего момента, зависимость частоты вращения ветроколеса от скорости ветра и большую пусковую скорость ветра (около 15 м/с) [2].

Эти положения, верные только для тихоходных роторов с различным сопротивлением лопастей движению, привели к неправильным теоретическим выводам о малом коэффициенте использования энергии ветра (КИЭВ) у вертикально-осевых ветроэнергетических установок по сравнению с горизонтально-осевыми ветроустановками. В результате этот тип ветроэнергетических установок почти 40 лет вообще не разрабатывался.

И только в 60-х – 70-х годах прошлого века сначала канадскими, а затем американскими и английскими специалистами было экспериментально доказано, что эти выводы неприменимы к роторам Дарье, использующим подъемную силу лопастей. Быстроходность этих роторов достигает 6:1 и выше, а коэффициент использования энергии ветра уже в настоящее время на уровне горизонтально-осевых пропеллерных ВЭУ [2]. Вместе с тем, эксплуатация горизонтально-осевых ветроустановок выявила ряд неучитываемых ранее недостатков. Например, горизонтально-осевые ветроэнергетические установки могут значительно уменьшать вырабатываемую электроэнергию при частой смене направления ветра [3]. При быстром изменении направления ветра, ветроколесо должно четко отслеживать эти изменения, но практически невозможно эффективно ориентировать ветроколесо при изменении направления ветра из-за запаздывания действия механизмов ориентации.

Ветроэнергетические установки с горизонтальной осью вращения обеспечивают стабильную мощность, снимаемую с ветроколеса, при скорости ветра не меньше номинальной. Однако практика использования автономных электростанций показывает, что реально вырабатываемая электроэнергия оказывается меньше расчетной, потери энергии могут достигать 50% [3]. Причиной этого является уменьшение мощности, а соответственно и энергии, передаваемой ветроколесом при изменении направления ветра даже при достаточной его скорости.

Скорость ветра 5,5м/с, радиус ветроколеса 1м.

Зависимость мощности, снимаемой с ветроколеса от времени при однократном изменении направления ветра на 30о

То есть, ветроколесо не может мгновенно переориентироваться на новое (изменившееся) направление ветра, и за период переориентации мощность, снимаемая с ветроколеса, уменьшается. При частой смене направления ветра вертикально-осевые ветроэнергетические установки оказываются эффективнее горизонтально-осевых ветроустановок несмотря на то, что имеют несколько меньший коэффициент использования мощности ветра [3].

Ветроколесо  с вертикальной осью вращения  вследствие своей геометрии при любом направлении ветра находятся в рабочем положении. Эффективность их работы принципиально не зависит от направления ветра, в связи с чем, нет  необходимость в механизмах и системах ориентации на ветер.

Теоретически доказано, что коэффициент использования энергии ветра идеального ветроколеса горизонтальных пропеллерных и вертикально-осевых установок равен 0.593. К настоящему времени максимально достигнутый на горизонтальных пропеллерных ветроэнергетических установках коэффициент использования энергии ветра составляет 0.48. Проведенные экспериментальные исследования российских вертикально-осевых установок показали, что достижение значения 0.4 – 0.45 вполне реальная задача. Таким образом, коэффициенты использования энергии ветра горизонтально-осевых пропеллерных и вертикально-осевых ветроэнергетических установок близки.

Достоинством вертикально-осевых ветроэнергетических установок является возможность размещения генератора на фундаменте установки. Это  позволяет отказаться от мощной, вероятнее всего многоступенчатой,  угловой передачи крутящего момента, упростив требования к монтажепригодности оборудования (исключить ограничения по габариту и массе) и к условиям эксплуатации (отсутствие толчков и вибраций). Упрощается передача вырабатываемой электроэнергии.

В горизонтально-осевых пропеллерных ветроэнергетических установках избегают вводить угловую передачу и размещают оборудование во вращающейся гондоле. При таком расположении значительные трудности вызывает передача электроэнергия от вращающегося вместе с гондолой генератора. Для того чтобы избежать скручивания силовой шины, необходимо ограничивать поворот гондолы, вводить коллекторную передачу либо отсоединять и раскручивать шину. Во всех этих случаях в конструкцию ветроустановки вводятся дополнительные устройства, усложняющие ее.

Передача крутящего момента на уровень фундамента связана с введением длинного трансмиссионного вала, однако обусловленное этим усложнение конструкции вполне компенсируется преимуществами нижнего размещения оборудования, даже в том случае, если вал будет послередукторным, то есть, быстроходным. При доредукторном (тихоходном) исполнении длинный вал особых конструктивных усложнений не требует.

В горизонтальных пропеллерных ветроэнергетических установках удачно используются достижения авиационной техники, в частности в области проектирования лопастей, систем управления углами их установки, трансмиссий. Следовательно, есть все основания полагать, что эти установки достаточно отработаны и их надежности могут быть даны высокие оценки. Тем не менее, очевидно, что после отработки конструкции, вертикально-осевые ветроэнергетические установки обещают более высокую надежность. Это обусловлено отсутствием механизмов и систем управления поворотом гондолы на ветер, размещением генератора на фундаменте, отсутствием необходимости в устройствах и системах управления углом установки лопастей, упрощенной системой передачи электроэнергии, возможностью крепления лопастей к ротору в нескольких местах, что снижает требования по прочности и жесткости лопасти.

Вертикально-осевые ветроэнергетические установки с точки зрения воздействия на окружающую среду имеют следующие преимущества перед быстроходными горизонтальными пропеллерными:

— уровни аэродинамических, инфразвуковых шумов, теле- и радиопомехи гораздо ниже; — меньше радиус разброса обломков лопастей в случае их разрушения и менее вероятно саморазрушение; — ниже вероятность столкновения лопастей с птицами.

Вертикально-осевые ветроэнергетические установки наиболее эффективны при малой (до 10кВт) мощности, что совпадает с концепцией автономных и резервных систем энергоснабжения. Рассмотрим наиболее совершенные типы вертикально-осевых ветроустановок.

Ротор Савониуса. Вращающий момент воз­никает при обтекании ротора Савониуса потоком воздуха за счет разного сопротивления выпуклой и вогнутой частей ротора Савониуса. Достоинствами ветроэнергетической установки этого типа являются  низкий уровень шума, небольшая занимаемая площадь, отличная работа на малых ветрах (3-5 м/сек). Ветроколесо отличается исключительной простотой, однако затраты на материалы пропорциональны КПД. Эта турбина являются самой тихоходной, и как следствие, имеет очень низкий коэффициент использования энергии ветра – всего 0,18 — 0,24 и  КПД 17-18%.  Применение этих турбин экономически и технически нецелесообразно.

Ротор Горлова. Ротор состоит из нескольких лопастей аэродинамического профиля. Турбина является быстроходной, коэффициент быстроходности более 3, КПД более 38%. Изготовление таких лопастей затруднительно в связи со сложной формой лопастей. Турбина Горлова отличается повышенным уровнем шума и инфразвука частотой 4-8 Гц, который образуется за счет наклона лопастей и срыва потока с концов лопастей. Применение этих турбин экономически и технически  нецелесообразно.

Ротор Дарье. Представляет собой симметричную конструкцию, состоящую из двух и более аэродинамических крыльев, закрепленных на радиальных балках. На каждое из крыльев, движущихся относительно потока, действует подъемная сила, величина которой зависит от угла между векторами скорости потока и мгновенной скорости крыла. Максимального значения подъемная сила достигает при ортогональности данных векторов. Ввиду того, что вектор мгновенной скорости крыла циклически изменяется в процессе вращения ротора, момент силы, развиваемый ротором, также является переменным. Поскольку для возникновения подъемной силы необходимо движение крыльев, ротор Дарье характеризуется плохим самозапуском. Самозапуск улучшается в случае применения трех и более лопастей, но и в этом случае требуется предварительный разгон ротора.

Ротор Дарье относится к ветроприемным устройствам, использующим подъемную силу, которая возникает на выгнутых лопастях, имеющих в поперечном сечении профиль крыла. Ротор имеет сравнительно небольшой начальный момент, но большую быстроходность, в силу этого – относительно большую удельную мощность, отнесенную к его массе или стоимости.

Работа ротора Дарье не зависит от направления потока. Следовательно, турбина на его основе не требует устройства ориентации. Ротор Дарье характеризуется высоким коэффициентом быстроходности при малых скоростях потока и высоким коэффициентом использования энергии потока, а площадь, ометаемая крыльями ротора, может быть достаточно большой.

К недостаткам ротора Дарье также относится низкая механическая прочность и повышенный шум, создаваемый при работе.

Наиболее технологичным является  Н-образный ротор Дарье. Установка такого типа является быстроходной (коэффициент быстроходности ≥ 3), КПД достигает 0,38. Ротор Н-Дарье отличается пониженным уровнем шума и полным отсутствием инфразвука. Ветроэнергетическая установка этого типа имеет  простую конструкцию и высокую надежность.

Таким образом, вертикально-осевые ветроустановки являются более простыми и обладают еще рядом преимуществ перед горизонтально-осевыми ветроустановками. Меньший коэффициент использования мощности ветра и КПД компенсируются отсутствием потерь энергии при изменении направления ветра. В случае буферного аккумулирования электроэнергии, можно снизить требования к качеству выходного напряжения и применить упрощенные конструктивные решения преобразования ветрового потока в механическую энергию вращения вала (например, нерегулируемые лопасти и т.п.). При этом требуемое качество электроэнергии в канале электроснабжения может быть обеспечено стандартными устройствами преобразования электрической энергии (например, источниками бесперебойного питания типа UPS) с аккумуляторной батареей соответствующей емкости.

Аспирантка Бабина Л.В., д.т.н. Воронин С.М. ФБГОУ ВПО «Азово-Черноморская государственная агроинженерная академия», Россия

Литература

1. Дж. Твайделл, А. Уэйр. Возобновляемые источники энергии: Пер. с англ. М.: Энергоатомиздат, 1990 2. Соломин Е.В.Ветроэнергетические установки ГРЦ-Вертикаль // Альтернативная энергетика и экология, 2010 № 1.С. 10-15 3. Воронин С.М., Бабина Л.В. Работа ветроустановки при изменении направления ветра // Альтернативная энергетика и экология, 2010 № 1. С. 98-100 4. Беляков П. Ю., Доильницын В.В., Гончаров В.Н., Сапронов Н.В. Математическое моделирование ветроэнергетической установки с ротором циклоидного типа // Прикладные задачи электромеханики, энергетики, электроники: Труды межвузовской студенческой научно-технической конференции; Воронежский государственный технический университет. Воронеж, 2001.

По материалам: vetrogenerator.com.ua

Вертикальные ветрогенераторы с ротором дарье

Ветрогенератор (или ветроэлектрическая установка, сокращенно ВЭУ) – это установка, преобразующая кинетическую энергию ветра во вращающее движение ветроколеса, в дальнейшем крутящий момент от которого передаётся генератору, вырабатывающему электрический ток. Существуют 2 основных класса ветрогенераторов: с горизонтальной остью вращения (рис. 1) и с вертикальной осью вращения (рис. 2).

Вертикальноосевые ВЭУ включают в себя следующие типы: Савониуса, Дарье, ортогональный, геликоидный, многолопастной с направляющим аппаратом.

Ортогональные ветрогенераторы

Ортогональные ветрогенераторы имеют вертикальную ось вращения, лопасти у данного типа ВЭУ располагаются на некотором удалении от центральной оси параллельно ей (рис. 3).

Данный тип ветрогенераторов имеет такие преимущества, как: отсутствие необходимости наведения на ветер, за счет вертикальной оси вращения упрощается передача вращательного момента на вал генератора, приводные системы можно располагать на уровне земли (значительное упрощение обслуживания и эксплуатации).

При наличии некоторых приемуществ перед горизонтальноосевыми ВЭУ, данный тип имеет и недостатки: низкий ресурс опорных узлов за счет больших нагрузок со стороны массивного ротора, подъемная сила лопостей которого меняет свой вектор на 360⁰; более низкий КПД, за счет изменения углов атаки лопастей ветрогенератора в более широком диапазоне, в сравнении с горизонтальноосевой ВЭУ, где углы можно выставить оптимально.

Ветрогенераторы с ротором Савониуса

Лопасти данного типа ветрогенераторов представляют собой полуцилиндры. Основными отличительными чертами данного типа ВЭУ являются высокие пусковые крутящие моменты, работа при более низких скоростях ветра, высокая технологичность производства (рис. 4).

Недостатками ротора Савониуса являются: высокая материалоёмкость, низкий КПД в сравнении с быстроходными горизонтальноосевыми ветрогенераторами. По этим причинам данный тип ВЭУ высоких мощностей не выпускается (в пределах 5кВт) и используется в основном для обеспечения более высокого пускового момента ротора Дарье (рис. 5).

Ветрогенераторы с ротором Дарье

Ветрогенератор Дарье имеет вертикальную ось вращения, его лопасти (2 или 3) представляют собой пластину, не имеющую специфического аэродинамического профиля, закрепленную на вершине и у основания оси вращения (рис. 6).

Основными достоинствами данной конструкции ветрогенератора являются: отсутствие необходимости ориентировать ВЭУ на ветер, простота изготовления лопастей, расположение приводного оборудования на уровне земли, что упрощает его обслуживание.

Основными недостатками ветрогенератора Дарье являются: невозможность самостоятельного запуска при равномерном набегающем потоке ветра, низкий КПД по сравнению с горизонтальноосевыми ВЭУ, низкий ресурс вращающихся узлов в силу подверженности их высоким динамическим нагрузкам при вращении.

Ветрогенераторы с геликоидным ротором

Геликоидный ветрогенератор, или ветрогенератор Горлова (второе название) является модифицированным ортогональным ротором. Лопасти данного ротора закручены по дуге (рис.

7), что позволяет ему вращаться более плавно, чем ортогональным, что значительно снижает динамические нагрузки и увеличивает ресурс всех подвижных узлов, однако технология изготовления закрученных лопастей значительно более сложная, что сказывается на стоимости исходного продукта.

Ветрогенераторы с многолопастным ротором с направляющим аппаратом

Данный тип ветрогенератора так же является модернизированным ортогональным ВЭУ (рис. 8). Такой ротор имеет 2 ряда лопастей: 1-й ряд, внешний, статичен, он является направляющим аппаратом, захватывающим ветровой поток, сжимающим его и увеличивающим скорость ветра; 2-й ряд – подвижный ротор, на который попадает поток воздуха от 1-го ротора под определённым углом.

Данный тип ВЭУ является наиболее эффективным среди вертикальноосевых, его конструкция позволяет работать при малых скоростях ветра, однако в связи с большим количеством лопастей возрастает материалоёмкость, а следовательно и цена.

Вертикально-осевые ветрогенераторы. За и против — статьи энергетической тематики

Мы привыкли удивляться всему новому и порой не замечаем или проходим мимо объектов и техники, которые нас интересуют. Стремление к использованию альтернативных источников энергии вполне понятно, — энергонезависимость и улучшение экологии среды нашего обитания. Многое написано и рассказано об оборудовании, преобразующее энергию ветра, но есть ветроустановки, которые знакомы не многим, однако они работают и довольно эффективно.

Это вертикально-осевые ветрогенераторы малой мощности до 30 кВт.

Мой коллега Григорий, давно занимается конструированием и изготовлением самодельных ветряков.

Причем его творчество основано на теоретическом анализе физических процессов и практики наиболее эффективных работающих ветротурбин.

Он увлечен ветряками с вертикально-осевым расположением ротора и считает, что простота конструкции и надежность их, заметно выгодней, чем у горизонтально-осевых машин.

Григорий считает, что сегодня актуальна разработка и производство маломощных ветрогенераторов, которые можно устанавливать вместо спутниковых антенн на крышах многоэтажек. Это нужно в основном для популяризации ветроэнергетики, и как источники дежурного или аварийного светодиодного освещения.

Недавно он поделился со мной информацией об одной интересной разработке, которая выполнена по схеме ротора Дарье с прямыми лопастями и которая находится в эксплуатации с 2001 года. Это ветроустановка ВЭУ 0020, номинальной мощностью 20 кВт. Предлагаю читателю познакомиться с этой уникальным ветряком.

Несколько слов о роторе Дарье. Это изобретение французского авиаконструктора Жоржа Дарье (GeorgeDarrieus) (1888-1979), запатентованое в 1931 году в США.

Ротор с вертикальной осью вращения работает по принципу использования подъемной силы.

Ротор Дарье состоит из нескольких (чаще от двух до четырех) лопастей, согнутых по некой кривой, или прямые лопости, которые закрепляются на вертикальной оси.

Современные конструкции ротора Дарье самозапускаются при скорости ветра 3-5 м/с. Максимальный коэффициент использования ветрового потока (КИВ) получается меньше, чем в установках с горизонтальной осью.

Ветроэнергетическая установка ВЭУ 0020 разработана днепропетровским конструкторским бюро в 2000 году. В этом же году она была представлена в Киеве на промышленной выставке. Однако, по понятным и непонятным причинам, замечательная идея и разработка пока не получила широкого распространения в Украине.

У этого типа ветряков генераторное оборудование может стоять на земле или в земле. То что мы видим в европейских странах и кажется изящным, на самом деле размером с микроавтобус или автобус наверху. Иногда, чтобы доставить конструкции пропеллеров и башню ветрогенераторов больших размеров, приходится останавливать все движение в городе или в населенном пункте.

  • Технические параметры и характеристики ВЭУ 0020
  • Установленная мощность ветроустановки – 20 кВт.
  • Рабочий диапазон ветров – 5-20 м/с.
  • Диаметр окружности вращающихся лопастей – 7, 2 м.
  • Длина лопастей – 5 м.
  • Высота опорной башни – 14 м.

Среднегодовая выработка электроэнергии – 40 000 кВт. ч.

  1. При наличии ветра электроэнергия поступает потребителю или для заряда аккумуляторных батарей.
  2. Данная установке в комплекте (выпрямительно-зарядное устройство, батарея аккумуляторов, инвертор, станция управления) работает как электростанция в автоматическом режиме без обслуживающего персонала.
  3. Учитывая, что генерация электроэнергии данного ветроагрегата не зависит от направления ветра и оборудование, размещенное на фундаменте, дает заметное преимущество перед традиционными горизонтально-пропеллерными ветрогенераторами.
  4. Ветряк начитает работать при скорости ветра 4 м/с, в диапазоне от 6 м/с до 12 м/с обеспечивает номинальную отдачу электрической энергии, при 12 м/с, агрегат выдает мощность – 20 кВт, при 20 м/с и более, ветроустановка останавливается.
  5. Данное оборудование прошло полный цикл испытаний, сертифицирована в Украине и в России.

Как отмечают авторы разработки, это показывает анализ 4-х летней эксплуатации, преимуществом таких установок, является возможность размещения генератора и мультипликатора на фундаменте установки, что исключает передачу углового крутящего момента. Это заметно упрощает монтаж оборудования и улучшает условия эксплуатации (отсутствуют толчки и вибрации).

В России в 1998 г, пос. Славянка, Приморский край, один агрегат ВЭУ 0020 (20 кВт) и в 2001 г пос.

Левинские ТАО, пять агрегатов ВЭУ 0020 (100 кВт) в составе электрической станции (в комплекте с дизельгенератором 100 кВт) были введены в эксплуатацию. В Украине с 2004 г, Алмазная Луганская обл., порт Усть-Дунайский Одесская обл.

по одному агрегату работают такие же установки. Они зарекомендовали себя как надежные и бесперебойные источники автономного энергоснабжения.

В состав перечисленных ветроэлектростанций входит стандартный набор оборудования: вертикально-осевая автономная ветроэнергетическая установка мощностью 20 кВт; батарея аккумуляторов, накопитель энергии во время безветренной паузы; оборудование для преобразования переменного тока генератора (45 -90 Гц) в постоянный, для зарядки аккумуляторов и дальнейшей передачи на инвертор для получения переменного тока (220-380 В), с последующей генерацией в электросеть.

По мнению специалистов, несмотря на имеющиеся недостатки (низкий КИВ, плохой самозапуск, повышенный шум) вертикально-осевые ветрогенераторы найдут своего потребителя и могут оказать достойную конкуренцию на рынке ветротурбин малой мощности.

Альтернативная энергия и энергосбережение

Внимание, мы переехали! Эту же статью можно найти на новом сайте termoteh.in.ua

Мы являемся свидетелями развития науки и техники, возникновения сверхэффективных технологий и в то же время в области энергетики мы можем наблюдать парадоксальную тенденцию возвращения к древнейшей технологии использования ветряной энергии. Её использовали в Китае и на Среднем Востоке более 10 веков назад.

Этому парадоксу есть объяснение. В начале 21 века общество остро столкнулось с проблемой ограниченности ископаемых энергоресурсов. Сегодня происходит замена технических инструментов традиционной энергетики, губительно влияющей на окружающую среду, на возобновляемые экологически чистые источники энергии, в том числе ветровые.

Несмотря на то, что ветка первенства сегодня принадлежит горизонтальным ветрогенераторам, популярность вертикальных ветрогенераторов стремительно растёт. Это объясняется, в том числе тем, что учёные теоретически и экспериментально доказали, что вертикальные ВЭУ в состоянии догнать по эффективности горизонтальные.

Ретроспектива вертикальных ВЭУ

Вертикальные ветряки человечество использует уже очень давно. Первые документальные упоминания о вертикальных ВЭУ датированы приблизительно 500-900 годами до нашей эры. В документах описан персидский механизм. Его применяли для добычи подъема воды и помола зерна. Со временем такой ветряк получи название «panemone», т.е. вращается при любом направлении ветра.

Рис. 1. Первый ветряной двигатель с вертикальной осью вращения

Вертикальные ветряки использовались и в Ките. Его, кстати, часто упоминают, как родину вертикальных ветряков. Бытует мнение, что ветряную мельницу изобрели именно в Китае более 2000 лет назад. Но самое раннее упоминание о ней датировано 1219 годом нашей эры.

Это была ветряная установка с карусельным ротором. В нём использовался принцип давления ветра, с плоскими парусными лопастями.

При движении в направление ветра они разворачивались перпендикулярно потоку воздушной массы, а при движении навстречу ветру – параллельно ему.

В 9 веке н.э. в Персии в городе Нех функционировало 75 ветряных мельниц.

Они были построены на возвышенности, расположенной перпендикулярно к направлению преобладающего северного ветра, действующего в этой местности в течение 4 месяцев в году со скоростью 28-47 м/с.

Ветряной двигатель персидских мельниц (рисунок 2) представлял собой вертикально-осевой карусельный ротор с 8 плоскими лопастями из тростника высотой 5,5 м и диаметром 4,3 м. При скорости ветра 30 м/с его мощность составляла около 16 кВт.

 Рис. 2. Персидская ветряная мельница с вертикально-осевым карусельным ротором

Чтобы повысить эффективность перед лопастями, движущимися навстречу ветру, был установлен экран. Он снижал тормозящий момент ротора, закрывая лопасти от ветра.

  50 таких ветряных мельниц были в рабочем состоянии в 1963 году и, вероятно, эксплуатируются и сегодня.

Стоит отметить, что схема изобретенного более 1000 лет назад вертикально-осевого карусельного ротора с плоскими и чашечными лопастями и сегодня применяется практически без изменений.

Рис. 3. Вертикально-осевая ветроэлектрическая установка Д. Блиса с карусельным ротором

В наше время успешно используются ветрогенераторы с вертикальной осью вращения, получившие патент на конструкцию начиная с 3-го десятилетия ХХ века:

2а) Ротор Савинуса. Изобретён в 1922 году финским инженером Сигурдом Йоханнесом Савониусом.
2б) Ротор Даррье. Изобретён французским авиаконструктором Жоржем Даррье в 1931 году.
2в) Ротор Масгрова. Изобретён английским доктором Масгров из Ридингского университета в 1975 году.
2г) Ротор «Виндсайт». Изобретён финном Йутсиниеми в 1979 году.

2д) Геликоидная турбина Горлова. Изобретена профессором Северо-Восточного Университета Бостона (США) Александром Горловым в 2001 году. Турбину с небольшими отличиями повторяют турбины ветряных электроустановок “Tvister”, “Turby”, “Quitrevolution” и др.

Принцип работы

В современных ветряных электроустановках энергия преобразуется в 2 этапа:
1. Кинетическая энергия ветра преобразуется в механическую.

2. Механическая энергия преобразуется в электрическую.

Чтобы энергия ветра превращалась в механическую используют аэромеханические устройства или ветродвигатели. За границей их называют ветряными турбинами.
Ветряной двигатель берёт у движущегося с определённой скоростью воздушного потока часть его кинетической энергии. Величина кинетической энергии зависит от принципа работы установки, габаритов движущейся части и режима работы.

Есть 2 основных способа отбора мощности ветра. На них базируется работа современных ветряных двигателей.
Первый способ использует феномен подъемной силы крыла, которое имеет соответствующий аэродинамический профиль и находящегося в движущем потоке воздуха.

Проще говоря – это ветродвигатели подъёмной силы.
Второй способ базируется на дифференциальном (неодинаковом) лобовом сопротивлении твердого тела асимметричной формы, при его различной ориентации относительно направления ветра.

Это ветродвигатели дифференциального лобового сопротивления.

Есть конструкции, сочетающие оба способа в разном процентном соотношении.

Чтобы проводить сравнительную оценку технических решений, в ветровой энергетике выработаны критерии, которые характеризуют энергоэффективность конструкции и режим работы:
1.

Коэффициент использования ветряной энергии – отношение механической мощности, которую развивают ветряные двигатели, к механической мощности воздушного потока, протекающиго через пространство, ометаемое рабочими поверхностями ветродвигателя. В зарубежной ветряной энергетике данный коэффициент обозначают Cp (СиПи фактор).

Теоретики доказали, что для идеального ветряного двигателя, в котором не учитываются потери, величина СиПи фактора не может превышать 0,593. Это число называли лимитом Бетца. По определению является безразмерной.
2.

Быстроходность ветродвигателя – это отношение линейной скорости самой удалённой оси вращения ветряного двигателя точки крыла (определяется радиусом ротора и его частотой вращения) к скорости ветра, принято обозначать символом U. Быстроходность по определению величина безразмерная. Считается, что ветряной двигатель тихоходный, если U

Какие это вертикальные ветрогенераторы с ротором Дарье

Какие это вертикальные ветрогенераторы с ротором Дарье

Ветрогенератор — устройство для преобразования кинетической энергии ветрового потока в механическую энергию вращения ротора с последующим её преобразованием в электрическую энергию.

Ветрогенераторы на базе горизонтально-осевых турбин — не единственное возможное решение для качественного преобразования энергии ветра в электричество. Есть и другие конструкции, иногда показывающие большую эффективность чем осевые турбины. Пример такой альтернативной конструкции — ветрогенератор с вертикальным ротором Дарье.

Это необычное решение было предложено еще в 1931 году французским авиаконструктором Жоржем Дарье, который поставил перед собой задачу создать такой ветрогенератор, который бы работал при любом направлении ветра, при том не требуя строгой ориентации.

Ротор генератора вместе с узкими лопастями было предложено расположить вертикально, чтобы как при слабом, так и при сильном ветре — значительная часть воздушного потока не встречала существенного аэродинамического сопротивления, а непосредственно давила бы на рабочие поверхности лопастей, приводя к их вращению.

С этой точки зрения даже ротор Савониуса, предложенный в 1922 году финским инженером Сигурдом Савониусом, уступает, так как имеет ограничение эффективности при большой скорости ветра. Ротор Дарье, в свою очередь, лишен этих недостатков, хотя и не имеет столь детального математического описания своей работы как его предшественник.

Примечательно, что ротор Дарье в лучшем его исполнении имеет три аэродинамических крыла, которые закреплены на радиально расположенных горизонтальных балках на некотором расстоянии от центральной оси ротора.

По этой причине характер обтекания крыльев ротора Дарье воздухом сложен, но быстроходность генератора полностью нивелирует этот кажущийся недостаток. Тогда как, например, горизонтально-осевые турбины, да и тот же ротор Савониуса, теряют эффективность при сильном ветре, ротор Дарье в аналогичных условиях вращается примерно в 3,5 раза быстрее и не вызывает проблем балансировки.

Вертикально расположенный вращающийся вал практически не влияет отрицательно на работу ветрогенератора с ротором Дарье, а наоборот способствует эффективности, поскольку является довольно тонким. В таких условиях производимый устройством шум гораздо ниже чем у горизонтально-осевых ветрогенераторов, больше напоминающих большие вентиляторы с пропеллерами.

Здесь же поток воздуха обтекает лопасти и весь генератор в любом направлении равномерно, что, кстати, и обеспечивает колоссальную быстроходность столь уникального ротора. При этом ветрогенераторы с ротором Дарье просты в изготовлении, здесь даже нет необходимости в пропеллерном профиле.

Однако, справедливости ради стоит отметить и некоторые недостатки таких конструкций.

Из-за эффекта Магнуса мачта генератора с ротором Дарье испытывает значительные нагрузки, поэтому конструирование необходимо проводить очень точно, а адекватной математической модели по сей день не существует.

Да и окупаемость любых ветрогенераторов по времени продолжительна. По этой причине производители горизонтально-осевых ветрогенераторов не спешат отбрасывать работающую годами технологию.

Ранее ЭлектроВести писали, что украинский стартап Sirocco Energy является разработчиком нового линейного ветрогенератора. Он эффективно генерирует энергию в городе или же загородной среде. В этой статье ЭлектроВести подробнее расскажут вам о разработке Sirocco Energy.

Анализ плюсов и минусов вертикальных ветрогенераторов малой мощности

21 Ноя

Первые промышленные ВЭУ были сконструированы в Дании в 1890 году. Вертикально-осевые ВЭУ были изобретены позже горизонтально-осевых пропеллерных (ротор Савониуса — в 1929 г., ротор Дарье был запатентован во Франции в 1925 г. и в США в 1926 г.) [1].

До недавнего времени главным недостатком вертикально-осевых ветроэнергетических установок (ветрогенераторов) ошибочно считалась невозможность получить быстроходность больше единицы (для горизонтально-осевых пропеллерных ВЭУ быстроходность может быть больше пяти).

К недостаткам также относили неравномерность крутящего момента, зависимость частоты вращения ветроколеса от скорости ветра и большую пусковую скорость ветра (около 15 м/с) [2].

Эти положения, верные только для тихоходных роторов с различным сопротивлением лопастей движению, привели к неправильным теоретическим выводам о малом коэффициенте использования энергии ветра (КИЭВ) у вертикально-осевых ветроэнергетических установок по сравнению с горизонтально-осевыми ветроустановками. В результате этот тип ветроэнергетических установок почти 40 лет вообще не разрабатывался.

И только в 60-х – 70-х годах прошлого века сначала канадскими, а затем американскими и английскими специалистами было экспериментально доказано, что эти выводы неприменимы к роторам Дарье, использующим подъемную силу лопастей.

Быстроходность этих роторов достигает 6:1 и выше, а коэффициент использования энергии ветра уже в настоящее время на уровне горизонтально-осевых пропеллерных ВЭУ [2]. Вместе с тем, эксплуатация горизонтально-осевых ветроустановок выявила ряд неучитываемых ранее недостатков.

Например, горизонтально-осевые ветроэнергетические установки могут значительно уменьшать вырабатываемую электроэнергию при частой смене направления ветра [3].

При быстром изменении направления ветра, ветроколесо должно четко отслеживать эти изменения, но практически невозможно эффективно ориентировать ветроколесо при изменении направления ветра из-за запаздывания действия механизмов ориентации.

Ветроэнергетические установки с горизонтальной осью вращения обеспечивают стабильную мощность, снимаемую с ветроколеса, при скорости ветра не меньше номинальной.

Однако практика использования автономных электростанций показывает, что реально вырабатываемая электроэнергия оказывается меньше расчетной, потери энергии могут достигать 50% [3].

Причиной этого является уменьшение мощности, а соответственно и энергии, передаваемой ветроколесом при изменении направления ветра даже при достаточной его скорости.

  • Скорость ветра 5,5м/с, радиус ветроколеса 1м.
  • Зависимость мощности, снимаемой с ветроколеса от времени при однократном изменении направления ветра на 30о

То есть, ветроколесо не может мгновенно переориентироваться на новое (изменившееся) направление ветра, и за период переориентации мощность, снимаемая с ветроколеса, уменьшается.

При частой смене направления ветра вертикально-осевые ветроэнергетические установки оказываются эффективнее горизонтально-осевых ветроустановок несмотря на то, что имеют несколько меньший коэффициент использования мощности ветра [3].

Ветроколесо  с вертикальной осью вращения  вследствие своей геометрии при любом направлении ветра находятся в рабочем положении. Эффективность их работы принципиально не зависит от направления ветра, в связи с чем, нет  необходимость в механизмах и системах ориентации на ветер.

Теоретически доказано, что коэффициент использования энергии ветра идеального ветроколеса горизонтальных пропеллерных и вертикально-осевых установок равен 0.593.

К настоящему времени максимально достигнутый на горизонтальных пропеллерных ветроэнергетических установках коэффициент использования энергии ветра составляет 0.48. Проведенные экспериментальные исследования российских вертикально-осевых установок показали, что достижение значения 0.4 – 0.45 вполне реальная задача.

Таким образом, коэффициенты использования энергии ветра горизонтально-осевых пропеллерных и вертикально-осевых ветроэнергетических установок близки.

Достоинством вертикально-осевых ветроэнергетических установок является возможность размещения генератора на фундаменте установки.

Это  позволяет отказаться от мощной, вероятнее всего многоступенчатой,  угловой передачи крутящего момента, упростив требования к монтажепригодности оборудования (исключить ограничения по габариту и массе) и к условиям эксплуатации (отсутствие толчков и вибраций). Упрощается передача вырабатываемой электроэнергии.

В горизонтально-осевых пропеллерных ветроэнергетических установках избегают вводить угловую передачу и размещают оборудование во вращающейся гондоле.

При таком расположении значительные трудности вызывает передача электроэнергия от вращающегося вместе с гондолой генератора.

Для того чтобы избежать скручивания силовой шины, необходимо ограничивать поворот гондолы, вводить коллекторную передачу либо отсоединять и раскручивать шину. Во всех этих случаях в конструкцию ветроустановки вводятся дополнительные устройства, усложняющие ее.

Передача крутящего момента на уровень фундамента связана с введением длинного трансмиссионного вала, однако обусловленное этим усложнение конструкции вполне компенсируется преимуществами нижнего размещения оборудования, даже в том случае, если вал будет послередукторным, то есть, быстроходным. При доредукторном (тихоходном) исполнении длинный вал особых конструктивных усложнений не требует.

В горизонтальных пропеллерных ветроэнергетических установках удачно используются достижения авиационной техники, в частности в области проектирования лопастей, систем управления углами их установки, трансмиссий.

Следовательно, есть все основания полагать, что эти установки достаточно отработаны и их надежности могут быть даны высокие оценки. Тем не менее, очевидно, что после отработки конструкции, вертикально-осевые ветроэнергетические установки обещают более высокую надежность.

Это обусловлено отсутствием механизмов и систем управления поворотом гондолы на ветер, размещением генератора на фундаменте, отсутствием необходимости в устройствах и системах управления углом установки лопастей, упрощенной системой передачи электроэнергии, возможностью крепления лопастей к ротору в нескольких местах, что снижает требования по прочности и жесткости лопасти.

Вертикально-осевые ветроэнергетические установки с точки зрения воздействия на окружающую среду имеют следующие преимущества перед быстроходными горизонтальными пропеллерными:

— уровни аэродинамических, инфразвуковых шумов, теле- и радиопомехи гораздо ниже; — меньше радиус разброса обломков лопастей в случае их разрушения и менее вероятно саморазрушение; — ниже вероятность столкновения лопастей с птицами.

Вертикально-осевые ветроэнергетические установки наиболее эффективны при малой (до 10кВт) мощности, что совпадает с концепцией автономных и резервных систем энергоснабжения. Рассмотрим наиболее совершенные типы вертикально-осевых ветроустановок.

Ротор Савониуса. Вращающий момент воз­никает при обтекании ротора Савониуса потоком воздуха за счет разного сопротивления выпуклой и вогнутой частей ротора Савониуса.

Достоинствами ветроэнергетической установки этого типа являются  низкий уровень шума, небольшая занимаемая площадь, отличная работа на малых ветрах (3-5 м/сек). Ветроколесо отличается исключительной простотой, однако затраты на материалы пропорциональны КПД.

Эта турбина являются самой тихоходной, и как следствие, имеет очень низкий коэффициент использования энергии ветра – всего 0,18 — 0,24 и  КПД 17-18%.  Применение этих турбин экономически и технически нецелесообразно.

Ротор Горлова. Ротор состоит из нескольких лопастей аэродинамического профиля. Турбина является быстроходной, коэффициент быстроходности более 3, КПД более 38%.

Изготовление таких лопастей затруднительно в связи со сложной формой лопастей. Турбина Горлова отличается повышенным уровнем шума и инфразвука частотой 4-8 Гц, который образуется за счет наклона лопастей и срыва потока с концов лопастей.

Применение этих турбин экономически и технически  нецелесообразно.

Ротор Дарье. Представляет собой симметричную конструкцию, состоящую из двух и более аэродинамических крыльев, закрепленных на радиальных балках.

На каждое из крыльев, движущихся относительно потока, действует подъемная сила, величина которой зависит от угла между векторами скорости потока и мгновенной скорости крыла. Максимального значения подъемная сила достигает при ортогональности данных векторов.

Ввиду того, что вектор мгновенной скорости крыла циклически изменяется в процессе вращения ротора, момент силы, развиваемый ротором, также является переменным.

Поскольку для возникновения подъемной силы необходимо движение крыльев, ротор Дарье характеризуется плохим самозапуском. Самозапуск улучшается в случае применения трех и более лопастей, но и в этом случае требуется предварительный разгон ротора.

Ротор Дарье относится к ветроприемным устройствам, использующим подъемную силу, которая возникает на выгнутых лопастях, имеющих в поперечном сечении профиль крыла. Ротор имеет сравнительно небольшой начальный момент, но большую быстроходность, в силу этого – относительно большую удельную мощность, отнесенную к его массе или стоимости.

Работа ротора Дарье не зависит от направления потока. Следовательно, турбина на его основе не требует устройства ориентации. Ротор Дарье характеризуется высоким коэффициентом быстроходности при малых скоростях потока и высоким коэффициентом использования энергии потока, а площадь, ометаемая крыльями ротора, может быть достаточно большой.

К недостаткам ротора Дарье также относится низкая механическая прочность и повышенный шум, создаваемый при работе.

Наиболее технологичным является  Н-образный ротор Дарье. Установка такого типа является быстроходной (коэффициент быстроходности ≥ 3), КПД достигает 0,38. Ротор Н-Дарье отличается пониженным уровнем шума и полным отсутствием инфразвука. Ветроэнергетическая установка этого типа имеет  простую конструкцию и высокую надежность.

Таким образом, вертикально-осевые ветроустановки являются более простыми и обладают еще рядом преимуществ перед горизонтально-осевыми ветроустановками.

Меньший коэффициент использования мощности ветра и КПД компенсируются отсутствием потерь энергии при изменении направления ветра.

В случае буферного аккумулирования электроэнергии, можно снизить требования к качеству выходного напряжения и применить упрощенные конструктивные решения преобразования ветрового потока в механическую энергию вращения вала (например, нерегулируемые лопасти и т.п.).

При этом требуемое качество электроэнергии в канале электроснабжения может быть обеспечено стандартными устройствами преобразования электрической энергии (например, источниками бесперебойного питания типа UPS) с аккумуляторной батареей соответствующей емкости.

Аспирантка Бабина Л.В., д.т.н. Воронин С.М. ФБГОУ ВПО «Азово-Черноморская государственная агроинженерная академия», Россия

Литература

1. Дж. Твайделл, А. Уэйр. Возобновляемые источники энергии: Пер. с англ. М.: Энергоатомиздат, 1990 2. Соломин Е.В.Ветроэнергетические установки ГРЦ-Вертикаль // Альтернативная энергетика и экология, 2010 № 1.С. 10-15 3. Воронин С.М., Бабина Л.В. Работа ветроустановки при изменении направления ветра // Альтернативная энергетика и экология, 2010 № 1. С.

98-100 4. Беляков П. Ю., Доильницын В.В., Гончаров В.Н., Сапронов Н.В. Математическое моделирование ветроэнергетической установки с ротором циклоидного типа // Прикладные задачи электромеханики, энергетики, электроники: Труды межвузовской студенческой научно-технической конференции; Воронежский государственный технический университет. Воронеж, 2001.

Ветрогенераторы: купить вертикальный или горизонтальный?

Люди с давних времен старались использовать движение воздушных масс для получения выгоды.

Еще совсем недавно основной энергией, которая применялась для перемещения грузов по морю, была энергия ветра. Огромное количество парусных кораблей плавало по всей планете.

Во многих местах с помощью ветра качали воду, перемалывали зерно. Ветряные мельницы стали прообразом современного ветрогенератора.

Не углубляясь в теорию, принцип его действия можно объяснить так. При прохождении через турбину ветер создает вращающий момент, передающийся валом электрическому генератору, в обмотках которого возникает электродвижущая сила (ЭДС), вызывающая электрический ток в цепи при подключении нагрузки.

Турбины могут быть двух основных типов, с горизонтальной и вертикальной осью вращения.

Горизонтальный ветрогенератор

  • ротора, состоящего из лопастей и ступицы, на которой они закреплены;
  • генератора, предназначенного для вырабатывания энергии;
  • мультипликатора, который увеличивает скорость вращения ротора до величины, удовлетворяющей техническим условиям работы генератора;
  • системы экстренного торможения;
  • гондолы, внутри которой находятся вал, повышающий редуктор (мультипликатор), генератор и тормоз;
  • системы ориентации, предназначенной для поворота оси ротора по направлению к ветру;
  • мачты, предназначенной для размещения ротора и гондолы на высоте в свободном потоке воздушных масс.

По конструкции ротора горизонтальные ветровые генераторы делятся на 4 основных типа:

  • с одной лопастью и балансирующим противовесом.
  • с двумя лопастями;
  • с тремя лопастями;
  • многолопастные.

Однолопастные роторы – самые быстроходные и поэтому при их изготовлении могут использоваться более дешевые электрические генераторы.

Трехлопастный ротор является наиболее распространенным и востребованным как ветрогенератор для дома благодаря компромиссу достаточно высокой скорости вращения и приемлемому крутящему моменту.

Двухлопастные роторы занимают промежуточное положение между одно- и трехлопастными. Их особенностью является отличная балансировка и легкость  подъема ротора на рабочую высоту при проведении монтажных работ.

Многолопастные роторы самые тихоходные из применяемых для построения ветровых генераторов с горизонтальной осью вращения ротора. Их лопасти могут быть жесткими или мягкими (так называемые лопасти парусного типа).

Вертикальные ветрогенераторы

  • ротор Савониуса – ветроколесо с двумя или большим количеством

полуцилиндров, вращающееся вокруг вертикальной оси;

  • ротор Дарье – ветрогенератор вертикальный, сделан из2 или3 лопастей в виде тонкой полосы;
  • ортогональный ротор – ветроколесо с вертикальными лопастями;
  • геликоидный ротор – похож на ортогональный, с закрученными вокруг оси вращения лопастями;
  • многолопастный ротор – представляет собой многолопастное ветроколесо с расположенным вокруг рядом направляющих, ускоряющих и подающих воздушный поток на лопасти.

Ветровая электростанция, построенная по схеме Савониуса очень проста в изготовлении но обладает высокой материалоемкостью. Поэтому промышленно не производится, а изготавливается любителями для личного использования.

Эффективность использования ветра невысокая. Кроме того, скорость вращения ротора низкая, поэтому нет возможности поставить эффективный высокоскоростной генератор прямо на вал.

Приходится ставить дополнительный мультипликатор с большим передаточным числом.

Ветровая электростанция, построенная с использованием ротора Дарье имеет низкую себестоимость. Эффективность невысокая, а при равномерно набегающем потоке ей вообще требуется принудительный запуск. Выпускаются промышленные изделия в небольшом количестве.

Ветровой генератор на основе ортогонального ротора один из самых эффективных видов “вертикалок”, но довольно шумный и требует повышенного внимания к себе. Сложнее других в обслуживании. Меньшее время работы опорных подшипников.

Геликоидный ветрогенератор намного менее шумный ортогонального, но сложнее в изготовлении. Из-за этого имеет высокую стоимость. Срок работы больше, чем у ортогонального.

  • Многолопастные вертикальные ветрогенераторы – самые эффективные из вертикальных ветровых генераторов, но имеет высокую материалоемкость, сложность изготовления и вес ротора.
  • Сравнение производителей и параметров
  • В таблице представлены ветрогенераторы с горизонтальным и вертикальным ротором ортогонального типа, серийно выпускаемые известными
  1. Мощ
  2. Ность
  3. Вт
Горизонтальный ветрогенератор Вертикальный ветрогенератор
ортогонального типа
Название Диаметр рото
ра, м
Количество лопастей Цена,
$
Название Диаметр рото
ра, м
Количество лопастей Длина лопасти,м Цена,
$
10 Нет данных EuroWind VS-0001 0,3 5 0,3 295
200 FD2,2
Неизввест.
2,2 3 285 EuroWind VS-002 0,8 5 1,5 2227
500 EuroWind 500W 2,5 3 1307 EuroWind VS-005 1,36 5 1,05 3659
1000 EuroWind
1000W
2,7 3 1750 EuroWind VS-01 1,8 5 2 5295
3000 WindElectric
Wind 4
4,5 3 3175 EuroWind VS-03 3 5 3,6 12113
5000 WindElectric
Wind 7
4,8 3 5300 EuroWind VS-05 4 5 4,6 21318

предприятиями. Из данных таблицы можно посчитать оценочную стоимость одного ватта произведенной электрической энергии для горизонтальных и вертикальных установок, чтобы определить, какие ветрогенераторы купить для вашего дома.

Итак, для горизонтальных цена меняется от 1,06 до 2,61 доллара за 1 Ватт.

Причем 1,06 – это стоимость одного Ватта производимого мощным генератором WindElectric Wind 7, а самой дорогой оказалась электрическая энергия, произведенной наименее мощной из выпускаемых брендом EuroWind пятисот ваттной установкой. При выборе надо учитывать эту особенность.

Возможно, лучше выбрать установку с запасом, т.к., чем выше генерируемая мощность, тем ниже цена одного ватта энергии. Например, устройства фирмы WindElectric Wind 4 и Wind 7 уже производят электричество по одной цене, а если выбрать более мощную модель, то цена одного Ватта электроэнергии будет еще ниже.

Теперь рассчитаем оценочную стоимость 1 Ватта произведенного вертикальными установками. Итак, для вертикальных ветрогенераторов цена меняется от 4,26 доллара при использовании самой мощной модели EuroWind VS-05 до 11,14 доллара при использовании модели EuroWind VS-002.

Горизонтальный ротор Вертикальный ротор
ортогонального типа
Название Цена,
$
Стоимость,
1 Вт, $
Название Цена,
$
Стоимость,
1 Вт, $
10 Нет данных EuroWind VS-0001 295 29,5
200 FD2,2
Неизввест.
285 1,43 EuroWind VS-002 2227 11,14
500 EuroWind 500W 1307 2,61 EuroWind VS-005 3659 7,32
1000 EuroWind
1000W
1750 1,75 EuroWind VS-01 5295 5,30
3000 WindElectric
Wind 4
3175 1,06 EuroWind VS-03 12113 4,04
5000 WindElectric
Wind 7
5300 1,06 EuroWind VS-05 21318 4,26

Конечно, стоимость так никто не считает, но оценить срок окупаемости приобретаемой установки можно довольно точно, что позволяет определить. Какие ветрогенераторы купить выгоднее для конкретного объекта.

Альтернативные источники энергии

вертикальные ветрогенераторы

Среди вертикальных ветрогенераторов можно выделить следующие группы роторов: ортогональный, Савониуса, Дарье, Геликойдный, многолопастной с направляющим аппаратом. Основным достоинством вертикальных ветрогенераторов является отсутствие необходимости ориентировать их на ветер.

Ортогональные ветрогенераторы Ортогональные вертикальные ветрогенераторы имеют вертикальную ось вращения и несколько параллельных ей лопастей, удаленных от нее на определенное расстояние.

Достоинствами ортогональных ветрогенераторов являются: отсутствие необходимости использовать в их конструкции направляющие механизмы, так как работа этих установок не зависит от направления ветра; за счет вертикально расположенного главного вала, приводное оборудование может быть расположено на уровне земли, что значительно упрощает его эксплуатацию.

Ветрогенераторы с ротором Савониуса В качестве лопастей в роторе Савониуса используются два или несколько полуцилиндров.

Для ротора Савониуса характерны высокие пусковые крутящие моменты, работа при относительно низких скоростях и относительно высокая технологичность его производства. В настоящее время ветрогенераторы с ротором Савониуса выпускаются в диапазоне мощностей до 5 кВт.

Ротор Савониуса, так же, часто комбинируют с ротором Дарье, для обеспечения более высоких пусковых моментов ротора Дарье.

Ветрогенераторы с ротором Дарье

Ветрогенераторы с ротором Дарье имеют вертикальную ось вращения и две или три лопасти, представляющие собой плоскую полосу, не имеющую характерного аэродинамического профиля. Достоинствами ротора Дарье являются: отсутствие системы ориентации на ветер; технологическая простота изготовления лопастей; возможность размещения приводного оборудования на уровне земли, что значительно упрощает его техническое обслуживание.

Ветрогенераторы с геликоидным ротором

Геликоидный ротор или Ротор Горлова (второе его название) является модификацией ортогонального ротора. За счет закрутки лопастей, вращение ротора является более равномерным, что значительно снижает динамические нагрузки на опорные узлы и, тем самым, увеличивает их срок службы, по сравнению с опорными узлами ортогональных роторов, однако, технология производства закрученных лопастей значительно усложняется, что сказывается на увеличении их стоимости.

Ветрогенераторы с многолопастным ротором с направляющим аппаратом

Ветрогенераторы многолопастные с направляющим аппаратом являются модификацией ортогонального ротора. Они имеют два ряда лопастей, первый ряд является неподвижным, он представляет собой направляющий аппарат, назначением которого является захват ветрового потока, его сжатие с увеличением скорости, и подача потока ветра под оптимальным углом атаки на второй ряд лопастей, представляющих собой вращающийся ротор. Достоинством этого типа ротора является его более высокая эффективность работы по сравнению с другими вертикальными ветрогенераторами; работа при низких скоростях ветра. Недостатком этого ротора является его более высокая стоимость за счет использования большого количества профилированных лопастей.

Создаем ветрогенератор Савониуса своими руками

Применение ветрогенераторов становится все более распространенным способом производства электроэнергии.

Они довольно просты, не требуют слишком значительного ухода и частых ремонтов, позволяют обеспечить электроэнергией частный дом или служат источником дополнительного питания для освещения и т. д.

Стоимость готового комплекта слишком высока, что служит поводом проявить свои конструкторские способности и заняться изготовлением ветряка своими руками. Рассмотрим одну из наиболее известных и распространенных конструкций ветрогенераторов.

Что представляет собой ротор Савониуса

Ветрогенератор или, точнее, ротор Савониуса — это конструкция с вертикальной осью вращения. Лопасти такого ротора представляют собой изогнутые плоскости, объединенные обычно по 2 шт.

Это вызвано тем, что большая площадь лопастей вызывает сильные противодействующие нагрузки, когда потоком ветра создается давление на тыльные стороны.

Создается компенсирующее давление, уравновешивающее воздействие на обе стороны лопаток, что создает трудности при запуске.

Существуют и конструкции с большим количеством лопастей, но они немного изменены — разнесены в стороны и имеют относительно небольшую площадь. Такой вариант применяется при использовании тяжелых роторов, нуждающихся в сильном крутящем моменте для работы, и разнос лопастей относительно оси создает рычаг, увеличивающий усилие вращения.

На первый взгляд, ротор Савониуса неработоспособен, поскольку задняя сторона лопастей создает сильное сопротивление вращению оси. Но это не так. Потоки ветра, попадающие на заднюю часть лопатки, благодаря ее закругленной форме мягко омывают ее и делятся на две части. Одна уходит в сторону, а другая соскальзывает на рабочую сторону второй лопасти и способствует усилению ее вращения.

Этот эффект хорошо проявляется только при 2 лопастях, расположенных диаметрально, поэтому для увеличения крутящего момента используют пары лопастей, установленных друг под другом с поворотом относительно вертикальной оси на 90°.

Особенности вертикально-осевых роторов

Вертикальные конструкции имеют меньшую эффективность по сравнению с горизонтальными. Это их основной и общепризнанный недостаток. При этом, вертикальные конструкции намного удобнее в самостоятельном изготовлении.

Они не нуждаются в системе наведения на ветер, что является обязательным для горизонтальных роторов.

Кроме того, независимость от угла атаки ветра позволяет существенно снизить вес вращающейся части, что облегчает запуск при относительно слабых ветрах.

Помимо уже известного нам ротора Савониуса распространены другие типы вертикально-осевых конструкций:

  • ротор Дарье
  • ротор Ленца ортогональный
  • геликоидный

Обилие конструкций позволяет выбрать наиболее доступную для самостоятельного изготовления. Основная задача мастера — понять специфику избранной для повторения системы, усвоить принцип ее действия.

Все допущенные ошибки обычно выражаются трудностями при запуске вращения и большим весом ротора, который создает чрезмерную нагрузку на опорные конструкции и обладает большой инерцией покоя.

В сети имеется множество роликов с описаниями самодельных ветрогенераторов. Вот, например, репортаж о создании ротора Ленца:

Особенностью конструкции является сочетание подъемной силы лопастей, имеющих в сечении форму крыла самолета, с дополнительными уступами на внешней части лопастей, увеличивающими ветровое давление на них и усиливающими крутящий момент.

Подобных конструкций имеется немало, что подтверждает возможность создания своими руками ветрогенератора без крупных денежных вложений.

Использование автомобильного генератора

Одним из необходимых элементов ветрогенератора является собственно генератор, устройство, преобразующее энергию вращения в электрический ток.

Существуют разные пути решения вопроса, от самодельных конструкций, до использования мотор-колеса или иных готовых устройств. Одним из эффективных вариантов является автомобильный генератор. Это готовая конструкция, не нуждающаяся в каких-либо существенных изменениях или переделках.

Применение автомобильных генераторов сокращает время изготовления ветрогенератора, снимает заботу о создании генератора своими руками (часто с неясным результатом).

Приведенный видеоролик достаточно подробно и наглядно демонстрирует процесс доработки, установки и прочих действий с автомобильным генератором при создании ветряка.

Изготовление ротора Савониуса

Конструкция Савониуса, при всех своих недостатках, наиболее удобна для создания своими руками.

Она не требует создания лопастей со сложными криволинейными поверхностями или сечением, способствующим созданию подъемной силы.

Для изготовления лопастей Савониуса подойдут любые криволинейные элементы из продольно разрезанных пластиковых труб, металлических бочек, загнутых самостоятельно металлических листов.

Для изготовления ротора достаточной величины прежде всего потребуется ось вращения, установленная на подшипники.

Наиболее распространена конструкция, когда часть вала, на которой будут закреплены лопасти, выходит из проходной ступицы с подшипником и остается свободной, чтобы не создавать препятствий для движения лопаток.

Нижняя часть вала проходит через второй подшипник и оснащается шкивом для передачи вращения на мультипликатор (устройство, увеличивающее скорость вращения) или непосредственно на генератор.

Изготовление лопаток требует наличия материала.

Как уже говорилось, используются изначально загнутые элементы, или применяются стальные листы (например, из оцинкованной стали), профиль которым придается самостоятельно.

Выбор того или иного варианта — вопрос доступности или возможностей мастера, но если лопатки делаются полностью самостоятельно, то не возникает зависимости от размеров труб, бочек или иных цилиндров.

Установка лопаток производится на прямой линии, проходящей через ось вращения.

При монтаже большого количества лопаток может получиться ситуация, когда ротор находит устойчивое положение и не запускается даже при относительно большой скорости ветра, что требует приложения к нему стартового импульса.

Необходимо также следить за весом конструкции и стремиться всячески снизить его, но не в ущерб прочности. Легкая вращающаяся часть начинает движение при меньших скоростях ветра, поэтому чрезмерно увеличивать массу ротора нецелесообразно.

Рекомендуемые товары

Европейские инженеры проектируют ветропарки будущего | Научные открытия и технические новинки из Германии | DW

Ветроэнергетические установки играют в Европе, в том числе и в Германии, все более важную роль. Самыми перспективными считаются так называемые оффшорные ветропарки, то есть комплексы ветроустановок в море у побережья, где сила ветра выше, чем на суше. Однако строительство ветрогенераторов на воде обходится очень дорого, поэтому оно окупается лишь в том случае, если ветропарк вырабатывает достаточное количество энергии. Этой теме - путям повышения эффективности оффшорных парков - была посвящена прошедшая в Гамбурге конференция Hamburg Offshore Wind 2009. На ней были представлены концепции ветрогенераторов следующего поколения.

Гигантомания или трезвый расчет?

"Мы сегодня даже и вообразить не можем, как будет выглядеть оффшорный ветропарк лет через десять, - утверждает инженер Петер Дальхоф (Peter Dalhoff), эксперт в области ветроэнергетики в компании Germanischer Lloyd. - Здесь, на конференции, мы узнали, что в Британии проектируются установки повышенной мощности для размещения в открытом море. Уже в ближайшие годы там будут созданы новые ветропарки общей мощностью 25-30 гигаватт".

25-30 гигаватт - это суммарная мощность 30-40 современных атомных или угольных электростанций. Чтобы реализовать столь амбициозный проект, нужно воздвигнуть тысячи новых ветроустановок, причем гораздо большей мощности, чем нынешние. Сегодня самый мощный ветрогенератор вырабатывает около 2 мегаватт электроэнергии, что покрывает потребности примерно 5 тысяч домашних хозяйств. Но инженеры-проектировщики мыслят уже иными масштабами.

"В самое ближайшее время будет запущена в серийное производство установка мощностью 6 мегаватт, - говорит Петер Дальхоф. - Завершается разработка установок мощностью от 6,5 до 10 мегаватт. А конструкторы уже обсуждают проект создания установки мощностью 15 мегаватт".

Ветроэнергетическая установка может выглядеть и так!

Этот рост мощности должен быть достигнут, прежде всего, за счет увеличения высоты башни и диаметра ветроколеса уже привычной горизонтально-осевой трехлопастной пропеллерной ветроэнергетической установки. Самая исполинская из них будет оборудована ротором, лопасти которого размерами превосходят Кельнский собор.

Ось горизонтальная или вертикальная?

Но есть и альтернативные идеи. "К ним относятся ветроустановки на базе так называемого ротора Дарье (Darrieus) с вертикальной осью вращения ветроколеса, - говорит Питер Хантер (Peter Hunter), инженер-проектировщик британской конструкторской фирмы VertAx Wind в Гилдфорде. - Описать словами такую установку довольно трудно. Представьте себе вращающуюся, словно карусель, люстру с тремя свечами, только вместо свеч - лопасти. Они имеют форму огромных прямоугольных пластин, высота которых во много раз больше ширины, и напоминают поставленные на попа доски".

К этому остается добавить, что диаметр такой "люстры" должен составить 140 метров, высота "свечи" - 110 метров, а проектная мощность установки - 10 мегаватт. "У такой установки есть ряд очень важных преимуществ, - поясняет Питер Хантер. - Классическую горизонтально-осевую турбину нужно постоянно ориентировать на ветер, то есть непрерывно отслеживать направление ветра и поворачивать ветроколесо ему навстречу. А для турбины в вертикально-осевом исполнении направление ветра значения не имеет. Кроме того, горизонтально-осевые установки автоматически отключаются, если сила ветра превышает некоторое максимально-допустимое значение и ротор начинает вращаться слишком быстро. А наши установки могут работать при любой силе ветра, даже в сильный шторм".

Но этим достоинства ротора Дарье не исчерпываются. Так, он обеспечивает ту же эффективность использования энергии ветра, что и стандартные установки, при низкой быстроходности, а его плоские прямоугольные лопасти проще в изготовлении и подвергаются гораздо меньшим нагрузкам в процессе эксплуатации, чем криволинейные лопасти пропеллерных турбин. Поэтому новые вертикально-осевые ветроустановки будут, скорее всего, дешевле и долговечнее, чем нынешние горизонтально-осевые, - считает Питер Хантер. По его словам, прототип такого ветрогенератора будет готов уже через три года и, если испытания пройдут успешно, быстро завоюет рынок.

Питер Дальхоф высказывается более осторожно: "Я думаю, если предложить энергетикам такую конструкцию сегодня, они только рассмеются. Ведь им нужна опробованная, надежная, хорошо себя зарекомендовавшая техника. Но это не значит, что альтернативные концепции обречены на провал и не надо их разрабатывать. Просто времени на это потребуется больше".

Автор: Владимир Фрадкин
Редактор: Ефим Шуман

ПАКПАК » Ротор Савониуса

Друзья!

Мы продолжаем серию публикаций интересных статей из журнала FT:PEDIA, переведённых на русский язык. Сегодня мы познакомимся с ротором Савониуса.

Журнал: FT:PEDIA 2/2018

Оригинальное название статьи: Savonius-Rotor mit Magnetlager

Автор: Rüdiger Riedel

Перевод: Татьяна Селянинова

Мои попытки работы с солнечными батареями оказались неудачными, но к счастью, у нас есть ещё и хороший ветер, поэтому можно попробовать сделать что-нибудь быстрое для его использования.

Ветровые турбины с вертикальной осью и горизонтальной плоскостью вращения лопастей знакомы многим как рекламные объекты или произведения искусства. Иногда они состоят лишь из пары изогнутых листов, медленно поворачивающихся на ветру. Однако для них есть и серьёзные применения. Все знают чашечные анемометры, используемые для измерения скорости ветра – в них на вертикальной оси крутятся четыре лопасти.

Рисунок 1: Ветряной ротор: вертикальная ось с вращающимися лопастями

Рисунок 2: Модель ветряного ротора

Принцип работы ветровых роторов основан на различном сопротивлении лопастей, в отличие от широко распространённых ветровых турбин с горизонтальными осями. Ветряной ротор на рис.1 и 2 состоит из V-образных элементов (детали fischertechnik 37353, 37354 и 37355) и S-образных полос 60 (35771). Подобные модели можно реализовать и с помощью простых элементов конструктора – плоских и угловых. Для уменьшения сопротивления трения я использовал магнит на оси 30 (диаметр 4 мм, длина 10 мм). Аналогичный расположен в блоке 30 так, чтобы они отталкивали друг друга.

Рисунок 3: Трёхлопастной ротор из строительных элементов



Рисунок 4: Конструкция с магнитом

Экскаваторный ковш 45 (156104) показал хорошие результаты в качестве материала лопастей. С крылом от трактора (35050) роторы показали куда более скромные результаты.

Немного аэродинамики

Все наблюдали явление сопротивления воздуха во время порывов ветра или катаясь на велосипеде. Чем быстрее вы идёте или едете, тем больше сопротивление. Но для человека пешком и человека на велосипеде это сопротивление будет разным. Воздушное сопротивление Fw зависит, помимо прочего, от площади поперечного сечения тела и от квадрата скорости. Эта величина может быть рассчитана следующим образом:

Где:

A площадь поперечного сечения тела

cw коэффициент сопротивления

ρ – плотность жидкости (газ или жидкость)

v – скорость газа или жидкости

Интересным для нас является коэффициент сопротивления, который зависит от геометрии тела.

Рисунок 5: Три тела в воздушном потоке

На рис.5 представлены три варианта тел с различными коэфициентами сопротивления: полушарие (например, мяч для настольного тенниса), повёрнутое выпуклой частью к потоку; плоская пластина; полушарие, открытое воздушному потоку. Разница коэффициентов определяет и разницу сопротивлений, что создаёт условия для раскрутки ротора и использования энергии его вращения.

Для автомобилей коэффициент сопротивления должен быть как можно меньше, чтобы сэкономить энергию. Обычно он составляет менее 0,5. Но интересно отметить, что для гоночных автомобилей Формулы-1, коэффициент сопротивления составляет от 0,7 до 1,2.
Причина в том, что конструкторы добиваются максимально высокой прижимной силы при максимально низком аэродинамическом сопротивлении. Баланс этих параметров приводит к сравнительно высокому коэффициенту сопротивления.

Ротор Савониуса

В шестидесятые годы прошлого века роторы с вертикальной осью стали активно использоваться в системах подачи воздуха в транспортных средствах: автобусах и железнодорожных вагонах (рис.6). При движении автобуса или вагона лопасти вентилятора начинали движение и обеспечивали воздухообмен внутренней и внешней среды.

Рисунок 6: Вентиляция на старом железнодорожном вагоне

Ротор Савониуса называют по имени Сигурда Йоханнеса Савониуса, который доработал ротор Антона Флеттнера. Ротор Флеттнера основывался на эффекте Магнуса и представлял собой длинную ось с вращающимися лопастями-цилиндрами. Идея Савониуса состояла в повороте цилиндров и смещении лопастей относительно оси с оставлением пространства между лопастями.

Рисунок 7: Модель fischertechnik: ротор Флеттнера

Рисунок 8: Поток воздуха в роторе Савониуса

Суть идеи ротора Савониуса заключается в том, что воздух, создавший давление на одну сферическую (полукруглую) лопасть, перенаправляется на другую лопасть и усиливает крутящий момент.

Рисунок 9: Модель fischertechnik: ротор Савониуса

На рис.9 представлена модель ротора Савониуса из деталей конструктора fischertechnik. Лопасти с пружинными кулачками (31982) прикреплены к BS30 с отверстием и могут перемещаться. Крепление магнита и подшипника на оси 30 аналогично тому, что показано на рис.4. На оси размещён элемент BS30 c отверстием.

Все представленные на фотографиях роторы весело крутятся даже при умеренном ветре. Поклонники ветровых установок и горизонтально вращающихся систем лопастей приобретают подобные конструкции и сегодня. Коммерческие модели выпускаются под названием вентиляторов Флеттнера.

Энциклопедические пояснения

Генрих Густав Магнус (нем. Heinrich-Gustav Magnus) (1802-1870) – немецкий физик и химик, изучавший динамические явления в различных средах. Открыл и описал эффект Магнуса – физическое явление, возникающее при обтекании вращающегося тела газом или жидкостью. На обтекаемое тело действует сила, направленная перпендикулярно потоку.

Антон Флеттнер (нем. Anton Flettner) (1885-1961) – немецкий авиационный инженер и изобретатель, внёсший существенный вклад в развитие немецкого авиакомплекса. Участвовал в разработках конструкций самолётов, вертолётов, автомобилей. Во время Первой мировой войны работал в проектах министерства обороны Германии, начал собственные разработки в различных областях. Во время Второй мировой войны возглавлял компанию Flettner Flugzeubau GmbH, поставлявшую серию боевых вертолётов для Люфтваффе. После второй мировой войны работал в США, в ряде военных и гражданских проектов.

В России имя Флеттнера малоизвестно и не упоминается, в западной литературе его именем называют ряд инженерных решений. Одним из известных проектов Флеттнера являлась постройка роторного корабля (1923 г.). Корабль был оборудован двумя большими цилиндрическими роторами, которые стояли так же высоко, как мачты, и вращались двигателем. Идея заключалась в том, чтобы воспользоваться эффектом Магнуса.

Сигурд Йоханнес Савониус (нем. Sigurd Johannes Savonius) (1884-1931) – финский архитектор и изобретатель, автор ряда патентов. Известен работами по физике ветра и использовании энергии ветряных потоков.

В 1923 году, изучая роторный корабль Флеттнера, Савониус предположил, что корабль может приводиться в движение роторным аппаратом, работающим только от энергии ветра, без помощи двигателя. В результате совместных с Флеттнером экспериментов и собственных разработок в 1926 году Савониусом был запатентован «Savonius-Rotor» – ротор, представляющий собой открытый цилиндр с двумя противоположно расположенными лопастями внутри, изобретение анонсировалось как конструкция для использования энергии ветра. Патент на систему вентиляции, основанную на роторе Савониуса, был приобретен фирмой Flettner Ventilator Limited, которая продолжает выпускать его современные варианты в Великобритании.

Исследование аэродинамики и энергетических характеристик ротора Дарье Текст научной статьи по специальности «Строительство и архитектура»

Ограничение в выборе по массе котла стоит лишь при установке котельных на крыши уже построенных домов. Если же рассматривать новое строительство, то в таком случае вопрос усиления перекрытий решается проще. Еще одним достоинством такой крышной котельной, как и всех автономных источников энергии, является свободный выбор заказчиком выходных параметров теплоносителя для системы.

В настоящее время наметилась тенденция децентрализации получения тепловой энергии. На смену ТЭЦ приходят блочно-модульные котельные, а при отсутствии места под их постройку можно использовать крышные котельные. Крышные котельные и блочно-модульные котельные работают на одном из самых дешёвых видов топлива: природном газе. У природного газа есть множество плюсов. Он находится в свободном доступе в центральной России. Газовое топливо экологичнее угольного и нефтяного топлив.

Строительство домов с автономными котельными увеличивает капитальные затраты компаниям-застройщикам, ведь подключение к центральной сети дешевле установления придомовых котельных и, как следствие, строительство таких котельных приводит к увеличению себестоимости квартир. Управляющим компания тоже может быть не выгоден переход к автономному теплоснабжению, ведь это дополнительные финансовые затраты на обслуживание системы. В итоге получается, что децентрализация отопления необходима лишь собственникам жилья. Но если принятие законов и правил по применению энергосберегающих технологий продолжится, то переход на автономное теплоснабжение в ближайшее десятилетие будет повсеместным.

Список литературы / References

1. Авдиенко А.А. Подомовое отопление как объективная реальность / А.А. Авдиенко // Журнал С.О.К. - 2013. -№12. - С. 36-37.

2. Пуринг С.М. Оптимизация выбора способа теплоснабжения жилых многоквартирных домов / Пуринг С.М., Ватузов Д.Н. // Инновационные стратегии развития экономики и управления. - 2015. - С. 313-316.

Список литературы на английском языке / References in English

1. Avdienko A. A. Podomovoe otoplenie kak ob"ektivnaia real'nost' [Each house heating as an objective reality] / A. A. Avdienko // Zhurnal S.O.K. [Journal S.O.K.]. - 2013. №12. P. 36-37. [in Russian]

2. Puring S.M. Optimizatsiia vybora sposoba teplosnabzheniia zhilykh mnogokvartirnykh domov [The use of chitosan to obtain a film-forming coating sausage products] / S. M. Puring, D.N. Vatuzov // Innovatsionnye strategii razvitiia ekonomiki i upravleniia [Innovative Development Strategy of Economics and Management]. - 2015. - P. 313-316. [in Russian]

DOI: 10.18454/IRJ.2016.54.210 Мирошник В.Ю.1, Подберезкин Д.А.1, Копейкин Д.А.1, Соколов П.С.1, Артамонова Е.Ю.2

1 Студент, 2аспирант, Омский государственный технический университет Работа выполнена при поддержке гранта РФФИ №16-08-00243 а ИССЛЕДОВАНИЕ АЭРОДИНАМИКИ И ЭНЕРГЕТИЧЕСКИХ ХАРАКТЕРИСТИК РОТОРА ДАРЬЕ

Аннотация

В статье рассмотрены виды математических моделей для описания аэродинамических процессов на начальном этапе проектирования. Рассмотрено влияние конфигурации лопастей ротора на его эффективность, а также влияние изменения характеристик на производительность ротора Дарье. Приведено обоснование о выборе места установки конструкции с ротором Дарье. Исследована модель ротора с использованием электрических эквивалентных схем. Данная модель позволяет имитировать поведение ротора в случае механических повреждений лопастей.

Ключевые слова: возобновляемые источники энергии, ветроэлектрическая установки, ротор Дарье.

Miroshnik V.Y.1, Sokolov P.S.1, Podberezkin D.A.1, Kopeykin D.A.1, Artamonova E.Y.2

Undergraduate student, 2postgraduate student, Omsk State Technical University This work was supported by grant RFBR and №16-08-00243 a RESEARCH OF AERODYNAMICS AND POWER CHARACTERISTICS OF THE DARRIEUS ROTOR

Abstract

The article describes the types of mathematical models for describing aerodynamic processes in the initial design stage. The influence of the configuration of the blades of the rotor on its effectiveness and the impact of changes in characteristics on the performance of the Darrieus rotor. The substantiation of choice of the installation design with the Darrieus rotor. The investigated rotor model using electric equivalent circuits. This model allows to simulate the behavior of the rotor in case of mechanical damage of the blades.

Keywords: renewable energy sources, wind turbine, Darrieus rotor.

Введение

В течение последних нескольких десятилетий экологическая обстановка на планете стремительно ухудшается. Происходит это в основном из-за небрежного использования ископаемого топлива [1].

Возможной альтернативой ископаемого топлива стали возобновляемые источники энергии, что увеличило внимание и спрос на них по всему миру. Среди новых источников энергии, особым интересом пользуется энергия ветра. Ветровые турбины могут быть разделены на две группы, а именно: горизонтально-осевые турбины и вертикально-осевые турбины.

Вертикально-осевые ветровые турбины имеют несколько преимуществ перед турбинами с горизонтальной осью вращения. Главный преимуществом является их всесторонняя направленность. Следовательно, они могут работать

при любом направлении ветра, не требуя системы контроля угла поворота вокруг вертикальной оси [2]. Кроме того, коробка передач и генератор могут быть размещены на уровне земли, что облегчит выполнение технического обслуживания и снизит затраты на строительство.

Явным преимуществом является, и возможность их близкого размещения друг к другу на территории ветроэлектростанции. И наконец, турбины с вертикальной осью вращения бесшумны и гораздо безопаснее, чем турбины пропеллерного типа.

В результате все эти преимущества говорят о том, что вертикально-осевые ветроустановки лучше подходят для местного производства чистой электроэнергии в промышленных и жилых районах. Кроме того, эти преимущества привели к возобновлению интереса к данному типу ветрогенераторов, как источнику производства электроэнергии в малых и средних масштабах.

Исследования в данной области необходимы для улучшения энергетических показателей вертикально-осевых ветровых турбин, а также снижения негативных факторов, влияющих на их производительность.

Виды математических моделей

Для исследования энергетических и аэродинамических характеристик ветрогенераторов необходимо прибегнуть к использованию математического аппарата, способного описать работу установки с помощью стандартных величин. Размерные параметры ротора Дарье показаны на рисунке 1.

Рис. 1 - Размерные параметры ротора Дарье

Размерные величины:

• с, м - хорда лопасти,

• = 2Я, м - радиус, диаметр ротора,

• 8, м2 - площадь поперечного сечения ротора,

• ю, рад/с- угловая скорость вращения ротора,

• V, м/с - скорость ветрового потока,

• ф, рад, град. - угол установки лопасти.

Безразмерные величины:

• 1 - быстроходность ротора,

• пь - число лопастей,

• а - коэффициент заполнения ,

• Яе - число Рейнольдса.

В настоящее время существует несколько основных типов математических моделей для описания аэродинамических процессов. Каждая из них имеет свои достоинства и недостатки. При выборе типа модели следует руководствоваться соотношением свободных ресурсов и степенью точности результатов решения поставленной задачи.

Импульсные модели основаны на расчете скорости потока через турбину путем приравнивания аэродинамической силы, действующей на лопасти и направленной вдоль потока, к скорости изменения импульса воздуха, а также к разности среднего давления на ротор.

Импульсные модели довольно популярны благодаря своей простоте и способности предсказать периодические нагрузки и среднюю выходную мощность. Они также более чувствительны, чем вихревые модели, за исключением случаев больших значений быстроходности и коэффициента заполнения. Для того, чтобы не допустить ложного результата моделирования, максимальное значение быстроходности ограничивают и расчет проводят только со значениями, близкими к оптимальным для установки [3].

Вихревые модели используются для того, чтобы проверить результаты и получить более подробное представление о потоке вокруг турбины. Эти модели представляют собой значительный шаг вперед в области изучения мгновенной нагрузки. Благодаря усиленному математическому аппарату этого типа моделей мы можем наблюдать формированием больших вихревых структур, динамический срыв потока с лопасти ротора, а также другие аэродинамические явления в 2Б и 3Б формате. Однако такой широкий спектр операций требует значительно больших вычислительных затрат [4].

Влияние изменения характеристик на производительность ротора Дарье

Использование математических моделей на начальном этапе проектирования значительно упростило задачу. Моделирование условий конкретной местности позволило заранее учесть все недостатки системы, а также выбрать соотношение геометрических параметров конструкции ротора. Это дает возможность спроектировать ветрогенератор с максимальной производительностью и надежностью.

Известно, что основным недостатком ротора Дарье является трудность самозапуска. Для его осуществления ротору Дарье требуется высокая начальная скорость ветрового потока. Основным способом улучшения режима самозапуска, на данный момент, является правильный выбор угла атаки лопастей. Существует два основных метода регулирования этого угла: пассивный метод и активный метод. При пассивном методе выбор угла атаки производится на основе численного и экспериментального исследования (фиксированный шаг). Активный метод основан на изменении значения угла для каждой лопасти при вращении (переменный шаг). За последние несколько лет в мире было зарегистрировано несколько десятков патентов на механизмы для управления лопастями ротора Дарье. Они позволили снизить ветровую нагрузку на вал ротора и значительно улучшить его эффективность. Изменение угла атаки лопасти ротора Дарье показано на рисунке 2 [5,6].

Что касается изменения спирального угла лопасти, то он положительного влияния на увеличение производительности ветроротора не оказывает. Экспериментально подтверждено, что витое лезвие показывает низкий коэффициент мощности [7].

Рис. 2 - Изменение угла атаки лопасти ротора Дарье

Помимо угла атаки лопасти на производительность ротора Дарье оказывает влияние и изменение длины лезвия ее хорды, а также общее количество лопастей в ветроустановке. Было установлено, что увеличение длины хорды лопасти увеличивает коэффициент мощности до определенного предела, после чего коэффициент мощности резко уменьшается с увеличением прочности. Коэффициент пульсации вращающегося момента и продольная составляющая силы, действующей на лопатки турбины, уменьшается с увеличением числа лопастей и увеличением длины хорды лопасти. В свою очередь нормальная составляющая силы уменьшается с увеличением количества лопастей и уменьшением длины хорды лопастей, но увеличивается с увеличением прочности и увеличением длины хорды при том же количестве лопастей [8,9].

Величина значений быстроходности и коэффициента заполнения ротора Дарье оказывают не менее существенное влияние на его производительность и находятся в жесткой зависимости между собой.

При увеличении коэффициента заполнения, коэффициент мощности становится выше в низком диапазоне быстроходности. Тем не менее, при высоких значениях быстроходности, так как угловая скорость увеличивается, сила сопротивления также возрастает. Поэтому модель с высоким коэффициентом заполнения, так как она зависит от большой силы сопротивления, производит более низкий коэффициент мощности [10].

Применение ротора Дарье в городской среде

На начальных этапах развития ветроэнергетики все исследования были сосредоточены на горизонтально осевых ветровых турбинах. Однако в последнее время данная тенденция изменилась в сторону вертикально осевых ветровых турбин ввиду ряда конструктивных преимуществ и их независимости от направления ветра. Эти преимущества, в сочетании с простыми методами управления, позволяют использовать их в городских и изолированных районах. В этом случае, как показывает зарубежный опыт, можно устранить или существенно уменьшить влияние таких негативных факторов, как вибрация, шум, турбулизация ветрового потока, создание помех для электроприборов и т. п. [11]. Исследования в области малых ветроустановок вертикального типа, с диаметром ротора всего несколько метров, подтверждают и рентабельность их применения, как в городах, так и в сельских населенных пунктах с децентрализованной сетью электроснабжения. Малые вертикально-осевые турбины могут быть интегрированы в здания уже начиная с этапа проектирования [5].

При установке ветрогенератора на крышах жилых высотных зданий необходимо соблюсти несколько условий.

Прежде всего, устанавливать ветрогенераторы следует в точках максимальной скорости ветра. Это позволит достичь наибольшей эффективности ветроустановки.

Вторым важным аспектом при выборе места расположение установки необходимо учесть условия возникновения явления турбулентности. Исследования показали, что в случае квадратной и прямоугольной конструкции здания, турбулентные потоки распределяются равномерно вдоль крыш и основных сторон зданий с первого до последнего этажа. В то время на торцевых сторонах зданий зарегистрированы высокие значения скорости ветра. Стоит отметить, что турбулентность не часто встречается в случае треугольной или круглой форме постройки. Это делает их более предпочтительными для применения систем генерации энергии ветра.

И наконец, необходимо сохранить комфорт жильцов и структурную стабильность здания. Данное условие обеспечивается посредством соблюдения критериев экспертизы шумов и вибрации, которые могут возникнуть при работе ветровой турбины. Однако экспериментально подтверждено, что ветрогенераторы малой мощности соответствуют всем установленным нормам по вибрации и шуму для жилых и офисных зданий и негативных последствий не несут [12].

Для улучшения энергетических показателей вертикально-осевой турбины, установленной на крыше высотного здания можно воспользоваться некоторыми инновационными разработками. Примером может послужить устройство под названием «всесторонне направленная лопасть (omni-directional-guide-vane (ОБвУ))». Данное устройство окружает ветрогенератор, расположенный на крыше. Конструкция ОБвУ может свести к минимуму общественные проблемы с установкой высокоскоростного ветряка на месте выработки электроэнергии. Также это устройство эстетически гармонирует со зданием. Внешний вид здания с конструкцией ОБвУ показан на рисунке 3.

Рис. 3 - Внешний вид здания с конструкцией ОБвУ

Что касается характеристик данного изобретения, то ОБвУ позволяет увеличивать скорость вращения ротора до 125%. При наличии ОБвУ, выходная производимая мощность однолопастной турбины увеличивается на 206% при быстроходности 0,4. Отрицательная зона крутящего момента сводится к минимуму, тем самым увеличивая крутящий момент ротора. Геометрия конструкции может быть дополнительно улучшена в соответствии с различными типами вертикально-осевых ветряных турбин [13].

Интеграция ветрогенераторов в систему электроснабжения городских районов имеет большой потенциал. Применение в заселенных городских районах ветряков для дополнительного питания городских зданий помогло бы разгрузить центральную систему электроснабжения и повысить качество электроэнергии. Долгосрочной перспективой станет распространение использования ветровой энергетики как возобновляемого источника электроэнергии для повседневной жизни.

Моделирование ротора Дарье с использованием электрических эквивалентных схем

Как уже было сказано, модели играют большую роль при проектировании реальных объектов, так как с их помощью можно подбирать оптимальные конструктивные решения и прогнозировать процессы. Предложенная модель в исследовании [14] основана на аналогии с механическими и электрическими цепями. Кроме того, можно совместить механические и электрические части с другими моделями, что позволит сформировать глобальную модель в системе преобразования энергии ветра. Новая модель имеет большую гибкость, что позволит изучить различные эффекты и явления, такие как помехи между лопастями, эффекты вибрации, кривизны потока и динамические эффекты при потере скорости.

Аналогия между потоком воздуха и электрическим током является математически точной. Импульс потока воздуха, называемый также инерционностью, непосредственно аналогичен электрической индуктивности, а проводимость при пропускании через конструкцию аналогична электрической емкости. Источник электрического тока, как аналогию для ветрового потока может быть представлен рисунком 4.

Рис. 4 - Эквивалентная электрическая модель потока ветра

¿w(0 =

(1)

ГЧ>" sin (cot + 2а) при - п/2 < п/2 I4>d sin (oot + 2а) при - п/2 < п/2 Где это модуль электрического тока и изменяется в зависимости от угла поворота лопасти. Поток ветра в модели представлен с помощью коэффициентов аэродинамических сил, действующих на поперечное сечение лопасти ветровой турбины типа Дарье. На рисунке 5 показаны направления действия этих сил, а также их нормальные и тангенциальные составляющие.

Рис.5 - Аэродинамические коэффициенты, действующие на лопасть ветряной турбины Дарье

Сь и Св соответственно обозначают подъемную и тормозную силы. Сьможно рассматривать как индуктивный коэффициент с абсолютным значением и уголом , а можно рассматривать как емкостной коэффициент с

абсолютным значением С ви уголом (:; — р)

Суммарные или эквивалентные комплексные коэффициенты могут быть получены путем сложения подъемной и тормозной сил:

Се ц = Съ + Сп = (Съсозр + ]Съзтр) + (С0зтр —]Спсозр) (2)

Коэффициент СТ действующей тангенциальной силы происходит из разницы между тангенциальными составляющими подъемной силы и тормозной силы. со5г]/ Где к - коэффициент наклона лопасти по отношению к вертикальной оси к = , п - угол лопасти относительно

вертикальной оси.

Коэффициенты подъемной и тормозной силы принимают вид:

/ CLcosp + jCL —

\ CDsinp — jCD-°stp \

COST] у

Каждое движущееся тело в воздухе подвергается действию силы сопротивления, которая имеет тенденцию противодействовать этому движению. Это сопротивление зависит не только от свойств воздуха, но еще и от особенностей самого тела.

Для того, чтобы продолжить рассматривать модель ротора в соответствии с электромеханической аналогией, сопротивление лопасти не должно представлять собой силу. Скорее оно представляет собой способность лопасти противостоять потоку ветра.

Таким образом, сопротивление лопасти может быть определено как:

Я 1 = СвГА у (7)

Где Я; -аэродинамическое сопротивление лопасти; Св ; -эквивалентный аэродинамический коэффициентом лопасти; -поверхность лопасти.

Эквивалентное сопротивление лопасти для подъемной силы можно записать следующим образом:

2ы = Яы+]Хи (8)

/Д Л (с<-' 21' сыС05срл

(9)

Где с, ъ - хорда и высота соответственно.

Поскольку и соответствуют переменному активному и переменному индуктивному сопротивлению, то эквивалентная схема сопротивления лопасти для подъемной силы будет иметь вид, представленный на 6. + Ко

(12)

(13)

(14)

(15)

(16)

(17)

(18) (19)

Поскольку считается, что эквивалентные электрические компоненты, моделирующие действие потока ветра на лопасти, соединены последовательно, то общая электрическая эквивалентная схема принимает вид, показанный на рисунке 8.

Рис. 8 - Электрическая эквивалентная схема лопасти, на которую действует поток ветра

Данная модель может быть использована для имитации поведения ротора в случае механических повреждений лопастей. Модель также позволяет осуществить моделирование работы турбины в случае механических повреждений одного или нескольких элементов ротора [14]. Выводы

Ветроустановки в вертикальной осью вращения превосходят по ряду параметров (нет зависимости от направления потока ветра, меньшие габаритные размеры, простота конструкции) ветроустановки с горизонтальной осью вращения, однако обладают более низкими энергетическими характеристиками.

В статье приведен анализ ряда параметров, регулируя которые, можно увеличить КПД и ряд энергетических показателей.

Для более точного прогнозирования, при конструировании ветроустановок с вертикальной осью вращения, а также получения результатов работы таких верторустановок и их оптимизации, используется эквивалентная модель, основанная на замещении механических параметров вертоустановки их электрическими аналогами. Эквивалентная схема замещения может применятся на установки, работающие в различных средах, что повышает ее полезность.

Список литературы / References

1. P'yankov K. S. Mathematical modeling of flows in wind turbines with a vertical axis / K. S. P'yankov, M. N. Toporkov //Fluid Dynamics. - 2014. - Т. 49. - №. 2. - С. 249-258.

2. Горелов Д. Н. Аэродинамика ветроколес с вертикальной осью вращения //Горелов Д.Н.-Омск. - 2012.

3. Svorcan J. Aerodynamic design and analysis of a small-scale vertical axis wind turbine / J. Svorcan, S. Stupar, D. Komarov, O. Pekovic, I. Kostic //Journal of Mechanical Science and Technology. - 2013. - Т. 27. - №. 8. - С. 2367-2373.

4. Редчиц Д.А. Аэродинамика вращающейся лопасти ротора Дарье. / Д. А. Редчиц //В1СНИК ДНЩРОПЕТРОВСЬКОГО УН1ВЕРСИТЕТУ, Серiя МЕХАН1КА. -2007.-Т.2- № 11.

5. Dumitrache A. et al. Influences of some parameters on the performance of a small vertical axis wind turbine / A. Dumitrache, F. Frunzulica, H. Dumitrescu, B. Suatean, //Renewable Energy and Environmental Sustainability. - 2016. - Т. 1. - С. 16.

6. Гринченко В. Т. Оптимизация характеристик ветроротора Дарье с прямыми управляемыми лопастями / В.Т. Гринченко, В.П. Каян //Доповщ Нацюнально! академп наук Украши. - 2015. - №. 6. - С. 37-45.

7. Lee Y.T. Power Performance Improvement of 500W Vertical Axis Wind Turbine with Salient Design Parameters / Y.T. Lee, H.C. Lim //World Academy of Science, Engineering and Technology, International Journal of Mechanical, Aerospace, Industrial, Mechatronic and Manufacturing Engineering. - Т. 10. - №. 1. - С. 84-88.

8. Abu-El-Yazied T. G. Effect of number of blades and blade chord length on the performance of Darrieus wind turbine / T.G. Abu-El-Yazied, A.M. Ali, M.S. Al-Ajmi, I.M.Hassan //American Journal of Mechanical Engineering and Automation. -2015. - Т. 2. - №. 1. - С. 16.

9. Li Q. Analysis of aerodynamic load on straight-bladed vertical axis wind turbine / Q.A. Li, T.Maeda, Y. Kamada, J. Murata, T. Kawabata, K. Furukawa //Journal of Thermal Science. - 2014. - Т. 23. - №. 4. - С. 315-324.

10. Parker C. M.The effect of tip speed ratio on a vertical axis wind turbine at high Reynolds numbers / C. M. Parker, M. C. Leftwich //Experiments in Fluids. - 2016. - Т. 57. - №. 5. - С. 1-11.

11. Абрамовский Е. Р. Сравнительный анализ аэродинамических и энергетических характеристик ветродвигателей разного типа, предназначенных для применения в городских условиях / Е. Р. Абрамовский, С.В. Тарасов, И. Ю. Костюков, Н. Н. Лычагин //Системне проектування та аналiз характеристик аерокосмiчноi техшки. -2013. - №. 15. - С. 16-26.

12. Park S.H. The performance of small wind power generation systems on super high-rise buildings / S.H. Park, J.H. Park, J.C. Park, E.T. Lee //International Journal of Steel Structures. - 2014. - Т. 14. - №. 3. - С. 489-499.

13. Chong W. T. Vertical axis wind turbine with omni-directional-guide-vane for urban high-rise buildings / W.T. Chong, S.C. Poh, A. Fazlizan, K.C. Pan //Journal of Central South University. - 2012. - Т. 19. - №. 3. - С. 727-732.

14. Tchakoua P. A New Approach for Modeling Darrieus-Type Vertical Axis Wind Turbine Rotors Using Electrical Equivalent Circuit Analogy: Basis of Theoretical Formulations and Model Development / P. Tchakoua, R. Wamkeue, M. Ouhrouche, T. ec with a vertical axis of rotation] //Gorelov D.N.-Omsk. - 2012. [in Russian]

3. Svorcan J. Aerodynamic design and analysis of a small-scale vertical axis wind turbine / J. Svorcan, S. Stupar, D. Komarov, O. Pekovic, I. Kostic //Journal of Mechanical Science and Technology. - 2013. - I. 27. - V. 8. - P. 2367-2373.

4. Redchits D.A. Aerodinamika vrashchayushcheysya lopasti rotora Dar'e [The aerodynamics of the rotating blades of the Darrieus rotor] / D.A. Redchits //VISNIK DHIPROPETROVS''KOGO UNIVERSITETU, Seriya MEKhANIKA [Bulletin of Dnipropetrovsk University, series MECHANICS]. -2007.-I.2- V. 11.

5. Dumitrache A. Influences of some parameters on the performance of a small vertical axis wind turbine / A. Dumitrache, F. Frunzulica, H. Dumitrescu, B. Suatean, //Renewable Energy and Environmental Sustainability. - 2016. - I. 1. -P. 16.

6. Grinchenko V. T. Optimizatsiya kharakteristik vetrorotora Dar'e s pryamymi upravlyaemymi lopastyami [Optimization of the characteristics of the wind turbine Daria with direct driven blades] / V.T. Grinchenko, V.P. Kayan // Dopovidi Natsional'noi' akademii' nauk Ukraini [Reports of the National Academy of Sciences of Ukraine]. - 2015. - V. 6. -P. 37-45.

7. Lee Y.T. Power Performance Improvement of 500W Vertical Axis Wind Turbine with Salient Design Parameters / Y.T. Lee, H.C. Lim //World Academy of Science, Engineering and Technology, International Journal of Mechanical, Aerospace, Industrial, Mechatronic and Manufacturing Engineering. - I. 10. - V. 1. - P. 84-88.

8. Abu-El-Yazied T. G. Effect of number of blades and blade chord length on the performance of Darrieus wind turbine / T.G. Abu-El-Yazied, A.M. Ali, M.S. Al-Ajmi, I. M.Hassan //American Journal of Mechanical Engineering and Automation. -2015. - I. 2. - V. 1. - P. 16.

9. Li Q. Analysis of aerodynamic load on straight-bladed vertical axis wind turbine / Q.A. Li, T.Maeda, Y. Kamada, J. Murata, T. Kawabata, K. Furukawa //Journal of Thermal Science. - 2014. - I. 23. - V. 4. - P. 315-324.

10. Parker C. M.The effect of tip speed ratio on a vertical axis wind turbine at high Reynolds numbers / C. M. Parker, M. C. Leftwich //Experiments in Fluids. - 2016. - I. 57. - V. 5. - P. 1-11.

11. Abramovskiy E. R. Sravnitel'nyy analiz aerodinamicheskikh i energeticheskikh kharakteristik vetrodvigateley raznogo tipa, prednaznachennykh dlya primeneniya v gorodskikh usloviyakh [A comparative analysis of the aerodynamic and energy characteristics of wind turbines of different type,designed for use in urban environments]/ E. R. Abramovskiy, S.V. Tarasov, I. Yu. Kostyukov, N. N. Lychagin //Sistemne proektuvannya ta analiz kharakteristik aerokosmichnoi' tekhniki [System design and analysis of the characteristics of aerospace engineering]. - 2013. - V. 15. - P. 16-26.

12. Park S.H. The performance of small wind power generation systems on super high-rise buildings / S.H. Park, J.H. Park, J.C. Park, E.T. Lee //International Journal of Steel Structures. - 2014. - I. 14. - V. 3. - P. 489-499.

13. Chong W. T. Vertical axis wind turbine with omni-directional-guide-vane for urban high-rise buildings / W.T. Chong, S.C. Poh, A. Fazlizan, K.C. Pan //Journal of Central South University. - 2012. - I. 19. - V. 3. - P. 727-732.

14. Tchakoua P. A New Approach for Modeling Darrieus-Type Vertical Axis Wind Turbine Rotors Using Electrical Equivalent Circuit Analogy: Basis of Theoretical Formulations and Model Development / P. Tchakoua, R. Wamkeue, M. Ouhrouche, T.A. Tameghe, G. Ekemb //Energies. - 2015. - I. 8. - V. 10. - P. 10684-10717.

H-Darier-Savonius 转子 为 陆上 和 海上 物体 自动 供电 的 能 效 研究, Journal of Physics: Conference Series

了 基于 H-Darier 和 Savonius 转子 的 立轴 式 风车 组合 转子 的 能 效 实验 研究 子 带有 子 大 功率 的 的业机 的 1.5-2.0。 获得 半 公式 允许 确定 具有 不同 几何 级数 的 H-Darier 和 Savonius 转子 的 几何 尺寸 不同 的 转子 的 功率 因数 子经济 和 生态 高效 , 转子 容量 1–10 кВт 的 风车 可 用于 , 各种 的 供水 ,

"点击 查看 英文 标题 和 摘要"


Исследование энергоэффективности комбинированных роторов H-Darier-Savonius для автономного электроснабжения объектов на суше и на море.

Впервые проведены экспериментальные исследования энергоэффективности комбинированных роторов вертикально-осевой ветряной мельницы на базе усовершенствованных роторов H-Darier и Savonius, имеющих лопасти с закрылками.Эксперименты показали, что максимальное значение коэффициента мощности комбинированных роторов достигало 0,60, что почти в 1,5–2,0 раза выше, чем у серийно выпускаемых горизонтально-осевых ветроустановок. Получена полуэмпирическая формула, позволяющая определить коэффициент мощности комбинированного ротора при различных геометрических размерах входящих в него роторов Н-Дарье и Савониуса с разным количеством ступеней. Энергетически, экономически и экологически эффективные ветряные мельницы с комбинированными роторами мощностью 1–10 кВт могут использоваться для автономного электроснабжения теплоснабжения, водоснабжения различных объектов, для добычи нефти на суше и на море, а также для движения. гребные винты малых судов.

Ветрогенераторы с вертикальной осью вращения. Схема и конструкция роторных вертикальных ветрогенераторов Как сделать вертикальный ветрогенератор своими руками

Теперь получить бесплатную электроэнергию можно с помощью ветра.Есть несколько вариантов ветряков: с вертикальной и горизонтальной осью. Собрать вертикальный ветрогенератор своими руками может практически каждый, как это сделать, читайте в нашей статье.

Принцип работы ветрогенераторов

Принцип работы у всех модификаций ветряков одинаковый. В процессе вращения лопастей формируются три типа физического воздействия: подъемная, импульсная и тормозная силы. В результате воздействия этих сил статор перемещается, а ротор на неподвижной части генератора начинает создавать магнитное поле, и электрический ток движется по проводам.

Есть большое количество вариантов ветрогенераторов; они отличаются не только мощностью, но и внешним видом. В состав большинства ветряков входят: генератор, лопасти, инвертор, умножитель. Инвертор используется для преобразования полученного заряда в постоянный ток. Мультипликатор - это редуктор, который предназначен для увеличения частоты вращения вала. Редукторы устанавливаются не на всех ветряных мельницах, в основном только на больших и мощных ветряках.

Трехфазный переменный ток генерируется за счет вращения ротора.Полученная энергия передается через контроллер в аккумулятор. Далее инвертор преобразует ток и делает его стабильным, именно в таком виде он может подаваться на питание бытовой техники или освещения.

Как самому сделать ветрогенератор вертикального типа

Мельницу можно сделать дома самостоятельно. Для начала нужно определиться с типом ветрогенератора. В зависимости от конструкции ветряные турбины бывают:

  • с вертикальной осью вращения: ротор Дарье, ветрогенератор Савониуса;
  • с горизонтальной осью вращения: параллельно или перпендикулярно ветровому потоку.

Некоторые модели ветряных мельниц сочетают в себе несколько типов установок. Рассмотрим пример создания гибридной ветряной турбины, сочетающей в себе конструкцию ветрогенераторов, таких как Савониус и Дарья.

Сборка ротора

Для сборки ротора необходимо приобрести:

  • 6 неодимовых магнитов D30xh20 мм;
  • 6 ферритовых кольцевых магнитов D72xd32xh25 мм;
  • 2 металлических диска D230xH5 мм;
  • эпоксидная смола или клей.

Вместо металлических полотен можно использовать полотна подходящего размера.На одном диске размещают 6 неодимовых магнитов, чередуя полярность, угол между ними должен составлять 60 градусов при диаметре 165 мм.

На втором диске по такому же принципу размещены магниты с ферритовым кольцом.

Чтобы магниты не двигались во время работы ветряка, их необходимо заполнить эпоксидным клеем хотя бы наполовину.

Изготавливаем статор

Для начала нужно намотать 9 катушек по 60 витков, для этого используется медный эмалированный провод диаметром 1 мм.

Далее катушки спаиваются между собой: начало первой катушки с концом четвертой, четвертой с седьмой. Вторая фаза таким же образом подключается через две катушки, только со второй катушки начинают паять. Подключение третьей фазы начинается с третьей катушки.

Форма изготавливается из фанеры, в нее укладывается пергаментная бумага, поверх которой кладется кусок стеклопластика и катушка.

Все это залито эпоксидной смолой.Через 24 часа готовый статор вынимается из формы.

Генератор в сборе

Все детали генератора готовы, осталось их только собрать.

Сам генератор будет крепиться к кронштейну со ступицей с помощью шпилек. Давайте подробнее рассмотрим процесс сборки.

Этапы сборки генератора:

  • В верхнем роторе проделано 4 отверстия с резьбовыми стержнями. Они необходимы для того, чтобы ротор плавно «садился» на свое гнездо;
  • в статоре сделано 4 отверстия для крепления кронштейна;
  • : нижний ротор установлен на кронштейне магнитами вверх; В нем также просверливаются 4 отверстия под резьбу шпильки;
  • на нижнем роторе размещен статор;
  • сложите второй ротор магнитами вниз. Все это фиксируется между собой и кронштейном со ступицей шпильками и гайками.

Ступица (фланец с подшипниками) приобретается отдельно: нижняя часть ступицы должна иметь диаметр 1,5 дюйма.

Порядок крепления всех деталей более подробно представлен на схеме ниже:

1 - элемент соединительный; 2 - опорные лопатки; 3 - верхняя часть ротора; 4 - магнит; 5 - рукав; 6 - статор; 7 - нижняя часть ротора; 8 - гайка; 9 - шпилька; 10 - ступица; 11 - ось; 12 - кронштейн для крепления статора

Изготавливаем лезвия

Лезвия могут быть изготовлены из дерева, стеклопластика и других материалов.Быстрее и проще сделать эту часть ветрогенератора из канализационной трубы ПВХ. Лучше использовать трубы оранжевого цвета, так как они имеют хорошую плотность и не боятся прямых солнечных лучей.

Для вертикального ветрогенератора вам понадобятся 4 лопасти из трубы ПВХ и 2 ортогональных (изогнутых) лопасти из оцинкованного листа. Такая конструкция позволит мельнице вращаться даже в условиях слабого ветра со скоростью 2-3 м в секунду. Берем метровые отрезки ПВХ трубы и разрезаем их по длине на 2 равные части.Из жести вырезаем полукруги по размеру будущего полотна и скрепляем их болтами по краям трубы.

Для изготовления лопаток ортогональной формы понадобится стандартный оцинкованный лист стали толщиной 0,75 мм. Сначала ножницами по металлу вырезаются два куска размером 1х0,4 м и четыре куска в виде капли. Затем необходимо согнуть стальные сегменты и прикрепить сегменты «капельки» по краям.

Лопасти крепятся по кругу на каркас, сваривается из профильной трубы квадратного сечения 20х20 и уголков 25х25.Размеры рамы и расстояние между лезвиями можно увидеть на схеме ниже:

Сборка ветряной турбины

Мачта сварена из водопроводных труб разного диаметра, ее высота зависит от местности, где будет расположен ветрогенератор, и условий его эксплуатации, но в любом случае она должна быть выше крыши дома.

Заранее под секционную мачту нужно подготовить трехточечный армированный фундамент. К готовой мачте на земле прикручивается генератор. Далее к генератору прикручивается рама с лопастями. Мачта с ветряком крепится к фундаменту двумя шарнирными опорами и с помощью лебедки поднимается в вертикальное положение. После подъема мачты третья опора прикручивается к основанию ветряка болтом. Дополнительно мачту нужно закрепить растяжкой.

Электрическая часть

Ветряк выдает 3-х фазный переменный ток.С помощью мостового выпрямителя, состоящего из 6 диодов, преобразуем его в постоянный ток.

Это позволяет заряжать аккумулятор напряжением 12 В. Для контроля заряда аккумулятора и предотвращения перезарядки используйте стандартное автомобильное реле зарядки PP-380.

К аккумулятору подключен инвертор, который позволяет преобразовать полученные 12 В постоянного тока в 220 В с переменной частотой 50 Гц.

Результат ветряка: расчет КПД

Тестовые испытания ветрогенератора при различных скоростях ветра показали следующие результаты:

  • при скорости ветра 5 м / с получаем 60 об / мин - 7 В и 2. 3 А = 16 Вт;
  • при скорости ветра 10,6 м / с получаем около 120 об / мин - 13 В и 3,4 А = 44 Вт;
  • при скорости 15,3 м / с около 180 об / мин - 15 В и 5,1 А = 76,5 Вт;
  • при скорости ветра 18 м / с получаем 240 об / мин - 18 В и 9 А = 162 Вт.

В основном ветряная мельница вырабатывает 16-45 Вт, так как ветер более 15 м / с бывает редко. Однако если поставить быстродействующий винт, то можно добиться лучших результатов.

В последнее время любители возобновляемых источников энергии отдали предпочтение вертикальным конструкциям ветряных мельниц.Горизонтальные войдут в историю. Дело не только в том, что сделать вертикальный ветрогенератор своими руками проще, чем горизонтальный. Главный мотив этого выбора - оперативность и надежность.

Преимущества вертикальной ветряной мельницы

1. Вертикальная конструкция ветряка лучше улавливает ветер: нет необходимости определять, откуда он дует, и ориентировать лопасти под потоком воздуха. 2. Для установки такого оборудования не требуется его высокое расположение, а значит, вертикальный ветряк своими руками будет проще обслуживать.3. В конструкции меньше движущихся частей, что увеличивает ее надежность. 4. Оптимальный профиль лопастей увеличивает эффективность ветряка. 5. Многополюсный генератор, используемый для выработки электроэнергии, менее шумный.

Поговорим о том, как сделать детали и собрать вертикальный ветрогенератор своими руками.

Алгоритм изготовления турбины своими руками

1. Опоры (верхняя и нижняя) лопастей представляют собой две концентрические окружности одинакового размера.Они сделаны из АБС-пластика - вырезаются лобзиком. В одном из них (он будет верхним) проделывается отверстие диаметром 300 мм.

2. Нижняя опора должна опираться на ступицу, которая может использоваться как ступица автомобиля. Для соединения деталей нужно разметить и просверлить 4 отверстия. 3. Собирая вертикальный ветрогенератор своими руками, особое внимание уделяется креплению лопастей. Для правильного расположения лопаток понадобится шаблон. На нижней опоре рисуем шестиконечную звезду (Звезду Давида), углы которой будут на краю круга.Проецируем рисунок на верхнюю опору. Лопатки делаем из тонкого листового металла в виде полос длиной 1160 мм, ширина которых немного больше стороны луча звезды.

4. Лезвия скреплены двумя уголками вверху и внизу, при этом они должны быть согнуты так, чтобы образовалась четверть круга. Их размещают друг за другом по окружности, устанавливая их на грани лучей.

Производим ротор

1. Основание ротора диаметром 400 мм вырезано из фанеры толщиной 10 мм.Постоянные неодимовые магниты с высокой индуктивностью крепятся по внешнему радиусу с помощью жидких гвоздей или эпоксидного клея. Они располагаются так же, как цифры на циферблате часов (ровно 12 шт.) По полярности (рекомендуется их маркировать). Чтобы магниты не разошлись, их временно фиксируют распорками из деревянных клиньев.

2. Второй ротор выполнен аналогично и симметрично первому. Разница в полярности магнитов - она ​​должна быть противоположной.

Как собрать статор

Статор собран из 9 индукторов. Должно быть 3 группы последовательно соединенных катушек (по 3 штуки в группе): конец предыдущей соединяется с началом следующей (конфигурация звезды). Катушки расположены симметрично в вершинах трех треугольников, вписанных в круг. Намотка осуществляется медной проволокой диаметром 0,51 мм (тип - 24 AWG). Требуется 320 витков. Это позволит получить на выходе генератора напряжение 100 В при 120 об / мин.турбины. Вертикальный ветрогенератор своими руками может быть изготовлен с различными параметрами выходного напряжения и тока за счет уменьшения / увеличения количества витков и диаметра провода обмотки статора. Так же намотаны витки катушек. Необходимо соблюдать направление намотки и отметить ее начало и конец. Эпоксидный клей наносится на внешний виток и наматывается в четырех местах на изоленту, чтобы предотвратить раскручивание.

Правила и нюансы подключения катушек

Торцы катушек необходимо очистить от лаковой изоляции. Подключения производятся пайкой. Подготовленные таким образом катушки укладываются на бумажный лист, на который наносится схема их расположения (в соответствии с положением постоянных магнитов ротора). Закрепите их скотчем. Все свободные поля бумаги (кроме центров витков) заделывают стекловолокном, залив эпоксидной смолой с отвердителем. Выводы обмотки должны располагаться снаружи или внутри статора. Чтобы закрепить кронштейн в статоре, проделайте отверстия.

Окончательная сборка и установка

На одной оси собраны (сверху вниз): нижняя опора лопастей, диск с постоянными магнитами (верхнее основание ротора), статор, нижнее основание ротора и ступица.Все компоненты крепятся штифтами к кронштейну. Для хорошего контакта мы используем болты из нержавеющей стали. Доработав оставшиеся мелочи, получаем готовое устройство. Вертикальную ветряную мельницу своими руками следует устанавливать на открытой площадке, где сила ветра наибольшая. Желательно, чтобы поблизости не было высоких построек. Тогда ветрогенератор будет эффективно вырабатывать электроэнергию, что поможет сэкономить деньги.

Вопросы энергонезависимости волнуют не только руководителей государств, предприятий, но и отдельных граждан, владельцев частных домов.С ростом монополии и тарифов производителей электроэнергии люди ищут эффективные альтернативные источники энергии. Один из таких источников - ветрогенератор.

Ключевые элементы в системе ветрогенератора

Существует множество моделей, вариантов от разных производителей, но, как показывает практика, они не всегда доступны по цене и качеству для широкого круга потребителей. При наличии информации, определенных знаниях в области электротехники и практических навыков доступен ветрогенератор, который можно сделать своими руками.

Принцип работы и основные элементы

Работа самодельного ветрогенератора ничем не отличается от промышленных моделей, принципы действия заложены те же. Энергия ветра преобразуется в механическую за счет вращения ротора генератора, вырабатывающего электричество.

Основные конструктивные элементы (рис. Вверху):

  • винт с лопастями;
  • ,
  • - вал вращения, через который крутящий момент передается на ротор генератора;
  • генератор;
  • Конструкция крепления генератора на месте установки;
  • при необходимости для увеличения частоты вращения ротора между валом с гребным винтом и валом генератора может быть установлен редуктор или ременная передача;
  • для преобразования переменного тока генератора в постоянный используется преобразователь, выпрямительный диодный мост, ток от которого подается для подзарядки аккумулятора;
  • аккумуляторная батарея, от которой через инвертор подается электричество на нагрузку;
  • инвертор преобразует постоянный ток аккумуляторной батареи с напряжением 12 В или 24 В в переменный ток с напряжением 220 В.

Конструкции гребных винтов, генераторов, редукторов и других элементов могут отличаться, иметь разные характеристики, дополнительные устройства, но перечисленные компоненты всегда лежат в основе системы.

Выбор и изготовление своими руками


По конструкции существует два типа оси вращения ротора генератора:

  • генераторы с горизонтальной осью вращения;

Генератор горизонтальной оси

  • Генераторы с вертикальной осью вращения.

Роторный ветрогенератор с вертикальной осью вращения

Горизонтальная ось вращения

Каждая конструкция имеет свои достоинства и недостатки. Самый распространенный вариант - с горизонтальной осью. Эти модели обладают высокой эффективностью преобразования энергии ветра в движения оси вращения, но есть определенные трудности при расчете и изготовлении лопастей своими руками. Обычная плоская форма лопасти, которая использовалась в старых ветряках, малоэффективна.

Для использования максимальной энергии ветра при вращении оси лопасти должны иметь крыловидную форму. На самолетах форма крыла за счет силы встречного ветра обеспечивает подъемные потоки. В этом случае силы этих потоков будут направлены на вращение вала генератора. Пропеллеры могут быть с двумя, тремя и большим количеством лопастей, чаще всего встречаются конструкции с тремя лопастями. Этого вполне достаточно, чтобы обеспечить необходимую скорость вращения.

Ветрогенераторы с горизонтальной осью вращения должны постоянно вращаться плоскостью гребного винта вперед встречного ветрового потока.Для этого необходимо использовать хвостовое оперение флюгерного типа, которое под действием ветра подобно парусу разворачивает всю конструкцию с винтом на встречный ветер.

Вертикальная ось вращения

Основным недостатком данного варианта является невысокий КПД, но это компенсируется более простой конструкцией, не требующей изготовления дополнительных элементов для поворота лопастей по ветру. Вертикальное расположение оси и лопастей позволяет использовать энергию ветра для вращения с любого направления, такую ​​конструкцию проще сделать своими руками.Вращение вала более стабильное, без резких скачков скорости.

Среднегодовые скорости ветра в России неодинаковы. Наиболее благоприятные условия для работы ветрогенераторов - 6-10 м / с. Таких участков немного, в основном преобладают ветры 4-6 м / с. Для увеличения скорости вращения необходимо использовать редукторы и учитывать высоту и розу ветров на месте установки генератора.

Пример изготовления ветрогенератора

Рассмотрен вариант с вертикальной осью вращения.

Ветряк своими руками


Самый простой вариант изготовления лопастей - использовать металлическую бочку на 50-200 литров. В зависимости от количества необходимых лезвий ствол распиливается болгаркой сверху вниз на 4 или 3 равные части.

Вертикальные лезвия из металлической бочки

Можно просто использовать листы кровельного оцинкованного железа, которые легко вырезать нужной формы своими руками, используя ножницы по металлу.

Вертикальные лезвия из листового металла

Кроме того, лезвия устанавливаются на верхней части оси вращения. Основой для их крепления могут служить деревянные диски из шестислойной фанеры.

Надежнее использовать металлический каркас из прямоугольного профиля, к которому прикручиваются лопасти.

Пример размещения вертикальных лопастей

Пример крепления лопастей к платформе

Рама или диски жестко закреплены на оси вращения, сама ось вставлена ​​в муфты с подшипниками, которые являются надежно устанавливается в каркас башни или крышу здания, на котором расположен генератор.

Установка оси с лопатками на башню

Визуальное представление установки вертикальной оси вращения на крыше здания

  1. Турбина с вертикальными лопатками.
  2. Платформа стабилизации оси с двухрядным шарикоподшипником.
  3. Удлинители стального кабеля Ø 5 мм.
  4. Вертикальная ось, стальная труба Ø 40-50 мм, толщина стенки не менее 2 мм.
  5. Рычаг регулятора скорости.
  6. Лопасти аэродинамического регулятора изготовлены из фанеры или пластика толщиной 3-4 мм.
  7. Тяга, контролирующая скорость вращения, количество оборотов.
  8. Груз, вес которого определяет скорость вращения.
  9. Шкив вертикальной оси для ременной передачи, широко используется обод велосипеда от колеса, без камеры и шины.
  • Опорный подшипник подушки.
  • Шкив на оси ротора генератора.

На нижнем конце оси установлен шкив для ременной передачи или шестерни для коробки передач, это необходимо для увеличения частоты вращения ротора.Практика показывает, что при скорости ветра 5 м / с вращение вала с горизонтальными лопастями от ствола будет не более 100 об / м. При скорости ветра 8-10 м / с вращение достигает 200 м / с. Этого недостаточно, чтобы гарантировать, что генератор выдает необходимую мощность для зарядки аккумулятора.

Передаточное число 1:10 позволяет достичь необходимой скорости вращения.

Установка ременных шкивов

Низкоскоростной генератор

Самый простой способ преобразовать механическую энергию вращения в электричество - использовать автомобильные генераторы. А вот обычные генераторы от машин для ветряков не рекомендуются из-за наличия в их конструкции щеток. Графитовые щетки удаляют ток, наведенный на ротор; в процессе эксплуатации они стираются и требуют замены. К тому же такие генераторы быстродействующие; Требуется 2000 и более оборотов для создания напряжения 14 В при токе до 50 А.

Более эффективные генераторы для ветряных турбин от тракторов и автобусов G.964.3701 с магнитным возбуждением обмоток.У них нет щеток, работают на меньших оборотах. Генератор G288A.3701 имеет три фазы, он используется для питания автомобилей в сочетании с аккумулятором. Обладает хорошими характеристиками для использования в системах ветрогенераторов:

  • выдает напряжение 28 В;
  • Встроенный выпрямитель
  • обеспечивает постоянный ток до 47 А;
  • выходная мощность до 1,3 кВт;
  • холостой ход 1200 об / мин;
  • при токовой нагрузке 30А, требуется 2100 об / мин.

Генератор имеет подходящие габариты и массу:

  • общий вес 10 кг;
  • диаметр 174 мм;
  • длина 230 мм.

Генератор от МАЗ - 24В

Генераторы данного типа используются в автомобилях КАМАЗ, Урал, КРАЗ, МАЗ с двигателями Ярославского завода ЯМЗ 236, 238, 841, 842 и ЗМЗ 73. В целях экономии средств, Вы можете купить б / у генератор в пунктах разборки. Для выработки большей мощности на низких оборотах можно сделать генератор своими руками с ниодными магнитами, но это отдельный вопрос и требует более подробного описания.

Порядок сборки

  1. Прежде всего, на крышу здания монтируется монтажная конструкция башни или генератора.Вертикальная ось установлена ​​во втулках с подшипниками, установлены лопасти.
  1. После установки оси с лопатками снизу фиксируется шкив ременной передачи.
  2. На уровне осевого шкива к специально подготовленной площадке крепится генератор с ременным шкивом на валу ротора. Шкивы генератора и ось с лопастями должны быть установлены на одном уровне.

Диаметр шкива на оси должен быть примерно в 10 раз больше диаметра шкива на валу генератора. Исходя из условий, что расчетная скорость ветра составляет приблизительно 10 м / с, это дает скорость вращения оси до 200 об / м.

Используется формула:

Wr = Wos x Dosd, где

  • Wr - скорость вращения шкива генератора;
  • Dos - диаметр шкива по вертикальной оси;
  • d - диаметр шкива на валу ротора генератора;
  • Wos - скорость вращения шкива вертикальной оси.

Wr = 200 об / мин х 500мм / 50 мм = 2000 об / мин - достаточная частота вращения, чтобы выбранный тип генератора выдавал необходимую мощность.

  1. Ремень натянут, для этого на монтажной площадке генератора должны быть прорези, как на автомобильном креплении.
  2. Выходные провода генератора подключены к клеммам аккумуляторной батареи.

Эти генераторы имеют встроенные выпрямители, выход постоянного тока, поэтому положительный красный провод подключается к клемме «+», а отрицательный провод - к клемме «минус».

  1. Вход инвертора 24В / 220В подключается к аккумулятору, также соблюдая полярность.
  2. Выход инвертора подключен к цепи с нагрузкой.

Видео. Ветрогенератор своими руками.

Имея необходимые материалы, практические навыки слесарных работ, используя готовые автомобильные генераторы с магнитным возбуждением обмоток, ветрогенератор несложно установить своими руками. Для изготовления генератора большей мощности на ниодных магнитах потребуются более глубокие знания в области электротехники и навыки сборки электрического оборудования.Это один из самых простых способов собрать ветрогенератор своими руками.

Использование энергии ветра для производства электроэнергии - не новая идея. Есть регионы, где именно такой способ добычи считается наиболее выгодным и приоритетным - естественно, здесь постоянно дуют ветры. Ярким примером является Дания, где на энергию ветра приходится 25% всей потребляемой в стране электроэнергии.

Сегодня мы расскажем, что такое ветрогенератор вертикального типа, каковы его основные особенности, достоинства и недостатки, а также поделимся информацией о том, как собрать такое устройство своими руками, используя только подручные материалы.

Преимущества вертикального ветрогенератора весьма значительны:

  • Основная особенность этого устройства в том, что для него не имеет значения направление ветра.
  • Устанавливается на достаточно низкой высоте, не требует специальных приспособлений для обслуживания, а сам процесс безопасен.
  • Вертикальные ветрогенераторы имеют только одну ось вращения без шестерен, а это значит, что они будут намного надежнее в работе, чем горизонтальные аналоги.
  • Эти устройства обладают высокой эффективностью благодаря форме ротора и лопастей.

Совет! Маленькие бытовые модели приводятся в движение очень слабым порывом ветра - от 1,5 метров в секунду, что еще больше увеличивает эффективность установки.

  • Генератор не издает никаких звуков, поэтому не будет мешать жизни окружающих. Более того, устройство никак не влияет на окружающую среду, не создавая выбросов в атмосферу.
  • Устройство прослужит долгие годы, требуя лишь периодической ревизии основных механических компонентов (особенно важно следить за состоянием подшипников). Ремонт устройства тоже довольно простой

Как работает ветрогенератор и как он подключен к сети

Работа синхрофазотрона ... извините, ветрогенератора основана на принципе магнитной левитации. Суть его заключается в том, что при вращении создаются подъемные и импульсные силы, за счет которых ротор начинает вращаться, плюс сила фактического торможения.

В результате вращения ротора образуется магнитное поле, которое наводит ЭДС в обмотке якоря генератора, в результате чего появляется ток.

  • Конструкция полностью механическая и автономная, поэтому не требует вмешательства человека в свою работу. Естественно, что сам генератор снабжен дополнительными устройствами, благодаря которым полученная энергия становится пригодной для использования в домашних сетях.

  • Ни в коем случае нельзя подключать электроприборы напрямую к выводам генератора, так как это устройство в разных режимах работы будет вырабатывать ток разной силы и частоты.
  • После самого генератора в схему включен контроллер, контролирующий (извините за тавтологию) уровень заряда батареи. На фото выше изображено устройство этого типа. Как видите, на корпусе 4 клеммы, к которым подключаются выводы самого генератора, аккумулятора и балласта.
  • Что такое балласт? Думаем, многие знают, что аккумуляторные батареи заряжать не рекомендуется, иначе электролит закипит, внутри повысится давление, и при эффективном фейерверке устройство может выйти из строя.Поэтому, как только напряжение на аккумуляторе поднимется до 14-15 вольт, что говорит о его полном заряде, питание прекращается.
  • Батарея выключена, энергии деваться некуда, ну допустим дома никого нет, и никакая бытовая техника не потребляет электричество, а на улице хорошая роза ветров, а генератор продолжает интенсивно вращаться. Что случится?

  • Если на ветрогенератор нет нагрузки, его вращение не будет испытывать сопротивления.Лезвия слишком сильно вращаются, что увеличивает ветровую нагрузку и вызывает неприятный шум. В определенных ситуациях конструкция может просто не выдержать и, взмахнув ручкой, улететь без обещания вернуть.
  • Следующий момент - напряжение на генераторе без нагрузки при таком интенсивном вращении может достигать 60-80 вольт, при номинале 12. Транзисторы контроллера в среднем рассчитаны на напряжение 40 В - т.к. знаете, такой скачок приведет к их немедленному выводу из строя.
  • Чтобы этого не случилось, используется балласт - резервная нагрузка, создаваемая резистором, лампами или нагревательным элементом.

Совет! Если применить десять, то энергия не пропадет зря - можно предусмотреть конструкцию, в которой, например, будет нагреваться вода.

  • Потребляемая мощность балласта должна соответствовать максимальному показателю, который может выдать ветрогенератор.
  • Если купленный вами контроллер не имеет клемм для подключения балластной нагрузки, то это устройство будет работать по другому принципу. Как только аккумулятор полностью зарядится, контроллер замкнет фазы ветрогенератора, что в результате остановит его вращение. Блокировка будет держаться до тех пор, пока уровень напряжения в АКБ не упадет до 13,5 вольт, после чего цикл повторяется.
  • Эти устройства устанавливаются только на маломощные генераторы.
  • В схеме перед контроллером всегда ставится диодный мост - простейшее устройство из четырех полупроводников, которое будет выпрямлять входящий ток.У многих устройств внутри корпуса есть выпрямитель, поэтому при подключении обязательно изучите инструкцию.

  • Итак, дальше в схеме находится аккумулятор. Подойдет в принципе любые 12 вольт, так что за покупкой можно сходить в магазин автозапчастей.
  • Как вы понимаете, использование ветрогенераторов вовсе не означает, что электроэнергия будет бесплатной. Во-первых, учитывайте стоимость самого устройства и оборудования к нему - если вы не радиотехник, то потратиться обязательно придется. Во-вторых, у любого аккумулятора есть определенный срок службы - в среднем 4-5 лет при интенсивном использовании.
  • Аккумулятор хорошей емкости обойдется примерно в 5-10 тысяч рублей (цена на 2018 год). То есть даже если снять затраты на установку и запуск оборудования, вам придется платить от 80 до 160 рублей в месяц, не считая затрат на возможный ремонт оборудования.
  • При этом регион, в котором вы живете, должен быть действительно ветреным, чтобы все затраты окупились. В общем, решение о целесообразности такого приобретения решать вам, мы только познакомим вас с фактами.

  • Если вы планируете питать бытовую технику стандартным напряжением 220 В от ветрогенератора, вам понадобится инвертор, преобразующий постоянный ток в переменный
  • Из дополнительного оборудования хотелось бы выделить АВР (автоматический выключатель питания). Это устройство автоматически переключает питание при отключении ветрогенератора на сеть общего пользования или аварийный источник питания.

Типы вертикальных ветрогенераторов

Внешний вид и характеристики вертикальных ветрогенераторов во многом зависят от конструктивного устройства этих устройств.Давайте разберемся с основными.

Ортогональные системы

Характеристика вертикального ветрогенератора ортогонального типа подразумевает не очень высокий КПД при больших размерах по сравнению с устройствами с горизонтальной осью, но независимость от направления ветра делает его более приоритетным.

  • В основе конструкции этих генераторов центральная ось вращения (вертикальная) и несколько плоских лопастей, расположенных параллельно ей.
  • Все ножи удалены от центра вращения на определенное расстояние.
  • С таким устройством приводной механизм можно разместить на уровне земли, что значительно упрощает техническое обслуживание и ремонт.

Использование энергии ветра для производства электроэнергии - одна из перспективных форм развития альтернативной энергетики. Вертикальный ветрогенератор - перспективное направление развития отрасли, так как имеет ряд преимуществ по сравнению с горизонтальными аналогами.

Принцип действия

Вертикальная ветряная турбина - это цилиндр, установленный на основании.Благодаря своей форме он работает независимо от направления ветра. Независимо от типа вертикального ветрогенератора, он устроен так, что давление воздушного потока с одной его стороны выше, чем с другой.

Из-за такой разницы давлений ось генератора вращается и вырабатывается электричество. Из-за того, что сила ветра направлена ​​в обе стороны от ветрогенератора, показатель стартовой скорости ветра немного выше, чем у горизонтальных ветряков, но при должном качестве деталей происходит самореклама - i .е. значительное увеличение скорости генератора даже при небольшом (от 3,5 м / с) ветре.

Какой дизайн лучше

Существует несколько принципиально различных конструкций вертикальных ветрогенераторов, каждая из которых имеет свои достоинства и недостатки.

    Ветряная мельница Савониуса - полукруглые лепестки

    Ротор Савониуса. Модель такой вертикальной ветряной мельницы включает две и более лопастей, выполненных в виде полукруга. Причем давление, оказываемое на «открытую» часть круга, значительно превышает давление на противоположную сторону.Конструкция достаточно проста в изготовлении, поэтому пользуется наибольшей популярностью среди импровизированных вертикальных ветрогенераторов. Недостатки:

  • Отличный «парусник». Воздействие ветра опрокидывает всю конструкцию, создавая напряжение в оси и выводя из строя подшипник, на котором вращается весь ротор.
  • Конструкция не может начать вращаться самостоятельно при наличии двух или трех лопастей, поэтому два таких ротора необходимо закрепить на одной оси по одному за раз под углом 90 °.
  • Дополнительные статические сита устанавливаются на ортогональном роторе для увеличения производительности

    Ротор Дарье или ортогональный. Существует множество модификаций такого вертикального ветрогенератора, но принцип работы остается неизменным. Вращение происходит за счет крыловидной формы лопатки генератора. При воздействии воздушного потока создается подъемная сила, за счет которой ось вращается. Недостатки:

    • Низкий даже по меркам ветрогенераторов КПД.
    • Скорость ветра для полноценного раскрутки такого генератора должна быть не менее 4 м / с. В этом случае, пока не будет установлена ​​полная скорость вращения такого ротора, нагрузку нельзя будет подключить к ветряку - она ​​остановится.
    • Шумность. Если в других моделях шум издают только движущиеся части (подшипники), то вертикальный ветрогенератор этого типа издает шум своими лопастями. Очень.
    • Из-за вибрации быстро разрушает подшипники и все элементы конструкции.
  • Геликоидный ротор имеет сложную конструкцию

    Геликоидный ротор. Этот вертикальный ветрогенератор имеет замысловатую форму, но по сути представляет собой ортогональный ветрогенератор с вертикальной осью, только его лопасти закручены по оси подшипника, что значительно увеличивает срок службы всей конструкции, так как обеспечивает равномерную нагрузку на подшипник и мачта со всех сторон. Недостатки:

    • Сложность изготовления, отсюда и высокая стоимость вертикального ветряка.
  • Многолопастный ветряк

    Многолопастный вертикальный ветрогенератор. Если рассматривать только коммерческие образцы - этот тип ротора наиболее производительный и дает наименьшую нагрузку на подшипниковые узлы. Внутри этой вертикальной ветряной мельницы есть дополнительная серия статических лопастей, которые направляют воздушный поток таким образом, чтобы максимизировать эффективность ротора.Недостатки:

    • Высокая стоимость устройства из-за большого количества деталей.
  • Плюсы вертикальной оси

    Положительные качества всех вертикальных ветрогенераторов:

    1. Они не направлены по ветру, работают в любом направлении.
    2. В отличие от ветрогенератора с горизонтальной осью, он имеет только одну ось вращения, что увеличивает срок службы.
    3. Возможна установка на небольшой высоте - от 1,5 м, в зависимости от модели.
    4. Все важные подвижные элементы расположены в нижней части генератора, что делает его удобным в обслуживании.

      Важно. При необходимости вал ротора увеличивают до необходимой длины для облегчения доступа к статору без существенной потери эффективности.

    5. Возможность собрать существующий ветрогенератор своими руками из подручных материалов.
    6. Благодаря возможности создания жесткой конструкции с несколькими точками опоры, вертикальные ветрогенераторы работают при более высоких максимальных скоростях ветра.
    7. Повышенная устойчивость к разрушающему воздействию ветра.
    8. В этих ветряных мельницах можно создать свою собственную циркуляцию воздуха, благодаря которой образуется эффект высокой скорости, когда линейная скорость лопастей в 20 и более раз превышает скорость ветра.

    Минусы

    1. Громоздкая конструкция. Самые легкие вертикальные ветряки с подставкой весят не менее 300 кг.
    2. Низкий КПД по сравнению с горизонтальным.
    3. Шумность. Во время работы ветряк издает шум от лопастей.

    Видео. Геликоидальный ветрогенератор

    На видео демонстрируется работа геликоидальной ветряной мельницы, установленной на специальной мачте

    .

    Аукционная команда Кёльн / Ауктионен Уве Брекер

    Аукционная команда Кёльн / Ауктионен Уве Брекер - №1 в мире специализированных аукционов технического антиквариата,

    Аукционная команда Кёльн Аукционная команда Кёльн Аукционная команда Кёльн, Аукционная команда Брекер, Аукционная команда Брекер, Аукционная команда Брекер, аукцион, аукцион, аукцион, антиквариат, антиквариат, антиквариат, коллекционные продажи, коллекционные продажи, коллекционные продажи, коллекционер, коллекционер, коллекционер, технический антиквариат, технический антиквариат, технический антиквариат, технические, технические, технические, антиквариат, антиквариат, антиквариат, пишущие машинки, пишущие машинки, пишущие машинки, калькуляторы, калькуляторы, калькуляторы, вычислительные машины и устройства, счетные машины и устройства, счетные машины и устройства, счетные машины, счетные машины, счетные машины, счетные, счетные, счетные, шифровальные машины, шифровальные машины, шифровальные машины, шифр, шифр, шифр, кассовые аппараты, кассовые аппараты, кассовые аппараты, аппараты, регистры, регистры, офис оборудование, оргтехника, оргтехника, офис, офис, офис, телефоны, телефоны, телефоны, телеграфы, телеграфы, телеграфы, телекоммуникации, телекоммуникации, телекоммуникации, перьевые ручки, перьевые ручки, перьевые ручки, ручки, ручки, ручки, письменные принадлежности, письменные принадлежности, письменные принадлежности, банки с лентой, банки с лентой, банки с лентой, копировальный аппарат, копировальный аппарат, копировальный аппарат, копировальные машины, тиражирование машины, копировальные машины, тиражирование, тиражирование, тиражирование, офисная мебель, офисная мебель, офисная мебель, мебель, мебель, мебель, офис, офис, Аукционная команда Koeln / Uwe Breker - Worlds No. 1 место на специализированных аукционах "Технический антиквариат" канцелярские, точилки для карандашей, точилки для карандашей, точилки для карандашей, карандаш, карандаш, карандаш, Уве Брекер, Брекер, диктофоны Брекера, диктофоны, диктофоны, писатели чеков, составители чеков, чековые писатели, автомобили, автомобили, автомобили, олдтаймеры, олдтаймеры, олдтаймер автомобили, олдтаймер, олдтаймер, олдтаймер, мотоциклы, классика, мотоциклы, классика, мотоциклы, классика, мотоциклы, мотоциклы, мотоциклы, шитье машины, швейные машины, швейные машины, шитье, шитье, шитье, утюги, плоские утюги, утюги, тостеры, тостеры, тостеры, электроприборы, электрические бытовая техника, электроприборы, предметы домашнего обихода, предметы домашнего обихода, предметы домашнего обихода, домочадцы, домочадцы, домочадцы, веера, веера, веера, фигурная лента мерки, фигурные рулетки, фигурные рулетки, рулетки, рулетки, рулетка мерки, штопоры и открывалка для бутылок, штопоры и открывалка для бутылок, штопоры и открывалка для бутылок, штопоры, штопоры, штопоры, открывалка для бутылок, открывалка для бутылок, бутылка открывалка, радиоприемники, радиоприемники, радиоприемники, радио, радио, радио, транзитные радиоприемники транзитные радиоприемники, транзитные радиоприемники, телевизоры, классика, телевизоры, классика, телевизоры, классика, телевидение, телевидение, телевидение, часы, часы, часы, Auction Team Koeln / Uwe Breker - Worlds No. 1 место на специализированных аукционах "Технический антиквариат" инструменты часовщиков, инструменты часовщиков, инструменты часовщиков, инструменты, инструменты, инструменты, черный лесные часы, часы черного леса, часы черного леса, часы, часы, часы, автоматы часы, часы автоматов, часы автоматов, автоматы, автоматы, автоматы, часы флейты, часы для флейты, часы для флейты, часы морбье, часы морбье, часы морбье, картина часы, часы для картин, часы для картин, механические музыкальные инструменты, механическая музыка инструменты, механические музыкальные инструменты, механическая музыка, механическая музыка, механическая музыка музыка, инструменты, инструменты, музыкальные шкатулки, музыкальные шкатулки, музыкальные шкатулки, цилиндрические музыкальные шкатулки, цилиндрические музыкальные шкатулки, цилиндрические музыкальные шкатулки, музыкальные шкатулки шкатулки, музыкальные шкатулки для дисков, музыкальные шкатулки для дисков, фонографы, фонографы, фонографы, граммофоны, граммофоны, граммофоны, графофоны, графофоны, графофоны, пластинки, пластинки, пластинки, музыкальные шкатулки, музыкальные шкатулки, музыкальные шкатулки, пневматические музыкальные инструменты, пневматические музыкальные инструменты, пневматические музыкальные инструменты, музыкальные инструменты, музыкальные инструменты, музыкальные инструменты, шарманка, шарманка, бочка органы, Breker, Breker, электрические пианино Breker, электрические пианино, электрические пианино, пианино, пианино, пианино, Уве Брекер, Уве Брекер, Уве Брекер, курение предметы коллекционирования, предметы коллекционирования для курения, предметы коллекционирования для курения, зажигалки, зажигалки, зажигалки, навесные замки, навесные замки, навесные замки, спортивный инвентарь, антиквариат, спортивный инвентарь, антиквариат, спорт оборудование, антиквариат, аэронавтика (авиация), аэронавтика (авиация), аэронавтика (авиация), аэронавтика, аэронавтика, аэронавтика, автомобили, Automobilia, automotive, nautica (морские инструменты), nautica (морские инструменты), nautica (морские инструменты), nautica, nautica, nautica, морские инструменты, морские инструменты, морские инструменты, railana, railana, railana, велосипеды, классика и мотоциклы, Уве Брекер, Уве Брекер, Уве Брекер, классика, велосипеды, классика и мотоциклы, классика, велосипеды, классика и мотоциклы, классические, велосипеды, велосипеды, велосипеды, мотоциклы, мотоциклы, мотоциклы, весы, весы и гири, весы, весы и гири, весы, весы и гири, гири, гири, гири, весы, весы, весы, весы, весы, весы, средства измерения, средства измерения, средства измерения, измерение, измерение, измерение, барографы, барографы, барографы, геодезия инструменты, геодезические инструменты, геодезические инструменты, геодезия, геодезия, геодезия, чертежные инструменты, чертежные инструменты, чертежные инструменты, рисование, рисование, рисование, фотографика, фотографика, фотографика, фильмисторический материал, фильмисторический материал, фильмисторический материал, фильмисторический, фильмисторический, фильмисторический, киноматериал, киноматериал, киноматериал, фотоаппараты, фотоаппараты, фотоаппараты, постеры к фильмам, постеры к фильмам, постеры к фильмам, фильм, фильм, фильм, постеры, постеры, плакаты, кинокамеры, кинокамеры, кинокамеры, проекторы, кино, Аукционная команда Аукционная команда Кельна Аукционная команда Кельна Кельн, Команда аукциона Breker, команда аукциона Breker, команда аукциона Breker, проекторы, фильм, проекторы, кино, проекторы, проекторы, проекторы, волшебные фонарики, магия фонарики, волшебные фонарики, оптические игрушки, оптические игрушки, оптические игрушки, дагерротипы и т. д., дагерротипы и т. д., дагерротипы и т. д., дагерротипы, дагерротипы, дагерротипы, оптика, оптика, оптика, микроскопы, микроскопы, микроскопы, научные инструменты, научные инструменты, научные инструменты, научные, научные, наука, фармацевтические технологии, фармацевтические технологии, фармацевтика технологии, фармацевтика, фармацевтика, фармацевтика, медицинские инструменты, медицинские инструменты, медицинские инструменты, печатные машины и материалы, печатные машины и материал, печатные машины и материалы, печать, печать, печать, переплетчик, Уве Брекер, Уве Брекер, Уве Брекер, классик, переплетчик, классический, переплетчик, классический, переплетчик, переплетчик, переплетчик, салон красоты, салон красоты, салон красоты, парикмахерская, парикмахерская, парикмахерская, горное дело, горное дело, горное дело, шахтерские лампы, шахтерские лампы, шахтерские лампы, инструменты, инструменты, современные документы, современные документы, современные документы, современные, современные, современные, документы, документы, документы, электротехника, электротехника, электротехника, инженерия, инженерия, инженерия, электрика, электрика, электрика, машиностроение, машиностроение, машиностроение, патент модели, патентные модели, патентные модели, патент, патент, патент, промышленный образец, промышленный дизайн, промышленный дизайн, дизайн, дизайн, дизайн, рекламные материалы, рекламные материалы, рекламные материалы, торговые автоматы, торговые автоматы, вендинг автоматы, вендинг, вендинг, вендинг, Аукционная команда Аукционная команда Кельна Аукционная команда Кельна Кельн, Auction Team Breker, Auction Team Breker, Auction Team Breker, игровые автоматы, игровые автоматы, азартные игры машины, машины, машины, машины, музыкальные автоматы, музыкальные автоматы, музыкальные автоматы, автоматы, автоматы, автоматы, игрушки, игрушки, игрушки, оловянные игрушки, оловянные игрушки, оловянные игрушки, куклы, плюшевые игрушки и многое другое, куклы, плюшевые игрушки и многое другое, куклы, плюшевые игрушки и многое другое, куклы, куклы, куклы, тедди, тедди, тедди, оловянные кораблики, оловянные кораблики, оловянные кораблики, корабли, кораблики, корабли, жестяные вагоны, жестяные вагоны, жестяные вагоны, жестяные самолетики, жестяные самолетики, жестяные самолетики, пар двигатели, паровые двигатели, паровые двигатели, steam, steam, steam, disneyana, disneyana, disneyana, настольные игры, настольные игры, настольные игры, игры, игры, игры, механическое жесть игрушки, механические оловянные игрушки, механические оловянные игрушки, игрушки на батарейках, игрушки на батарейках, игрушки на батарейках, военные игрушки, военные игрушки, военные игрушки, военные, военные, военные, модели автомобилей, модели автомобилей, модели автомобилей, модели поездов, модели поездов, модели поездов, поездов, поездов, поездов, модельные железные дороги, модельные железные дороги, модельные железные дороги, железные дороги, железные дороги, железные дороги, Schuco, Schuco, Schuco, денежные банки, денежные банки, денежные банки, банки, банки, банки, деньги, деньги, деньги, педальные автомобили, педальные автомобили, педальные автомобили, педаль, педаль, педаль, полицейские игрушки, полицейские игрушки, полицейские игрушки, полиция, полиция, полиция, роботы, роботы, роботы, Auktionshaus, Auktionshaus, Auktionshaus, Auktion, Auktion, Auktion, Аукцион, Аукцион, Аукцион, Действие, Действие, Действие, Актион, Актион, Актион, Брекер, Брекер, Брекер, Брекер, Брекер, Брекер, Кельн, Кельн, Кельн, Kln, Kln, Kln.

    ВЕТРОВОЙ ТУРБИНА ВЕРТИКАЛЬНОЙ ОСИ (VAWT)

    ВЕТРОВАЯ ТУРБИНА ВЕРТИКАЛЬНОЙ ОСИ (VAWT) Изобретение относится к энергетике и использованию энергии ветра для выработки энергии, подаваемой в энергосистемы или для питания отдельных потребителей. Известен ряд типов ветроэнергетических установок (ВЭУ) и ветроэнергетических станций (ВЭС), в том числе ВЭУ с горизонтальной и вертикальной осями роторов, винтовые, барабанные и роторные [Роберт Гаш (Hrsg) .

    Виндкрафтанлаген-Б. Г. Тойбнер Штутгарт, 1993].

    Однако практически стали применяться только винтовые двух- и трехлопастные агрегаты. У них сложная конструкция лопастей, дорогой редуктор с большим передаточным числом, генератор, компьютер для контроля положения лопастей и обращенное колесо против ветра. Из-за большой массы ветроколеса и лопастей системы управления их положением не могут обеспечить правильную ориентацию колеса на ветер, быстро меняющий его скорость и направление.В результате постоянного несоответствия настройки лопастей и положения колес направлению и скорости ветра по высоте, коэффициент использования установленной мощности ВЭС не превышает 10-23%. Таким образом, ветроэнергетика, основанная на использовании винтовых ВЭГ, сейчас не может существовать без государственной поддержки и грантов. Для получения возможности использовать ветер любого направления известны конструкции ЗЭУ с вертикальным расположением лопастей типа Дарье [Роберт Гаш (Hrsg).

    Виндкрафтанлаген-Б.Г. Тойбнер Штутгарт, 1993; Зигфрид Хейер.

    Windkraftanlagen im Netzbetrieb, B. G. Teubner Stuttgart, 1996], ротор Савониуса [Патент США № 413407, c1. 415-H, 1979], но ни одна из них не получила распространения из-за своей сложности.

    Известна ветряная электростанция [Патент РК № 3355 кл. F03, 3/4. Ветроэлектростанция BONI-V Bull. № 2, 1996], в состав которых входят модули, состоящие из цилиндрических роторов с лопастями объемного профиля и подвижных направляющих устройств, положение которых по направлению ветра задается лопаткой.Для выработки электроэнергии используются два или несколько генераторов, подключенных к валу ротора через пробивные муфты и механические передачи.

    Однако при использовании данного устройства практически отсутствует возможность оперативного контроля положения направляющего устройства на многомодульных станциях из-за его большой массы, рабочее пространство ротора загружено объемными лопастями, что исключает шанс получить высокий коэффициент использования энергии ветра. Наличие пробойной муфты и механической передачи усложняет конструкцию и удешевляет ее.

    Наиболее близкой к изобретению является ветроэнергетическая установка [Патент РК №5595 кл. F03 A 3/4. Бык. № 9, 1999], агрегаты которого состоят из блоков или модулей ветроустановок, включающих в себя цилиндрические направляющие устройства и лопастные вертикальные ветроприводы, сконструированные по формуле Гельмана, связанные с генерирующей группой.

    Однако у этого предложения есть и недостатки. Диаметры направляющих устройств и роторов модулей

    , а также количество лопастей в роторах модулей меняются в зависимости от высоты агрегата по формуле Хельмана, что не дает достоверных результатов в реальных условиях и не охватывает все множественность режимов работы ветроэлектростанций в нижнем слое воздушного потока, а также различие размеров и конструкций роторов в одном агрегате усложняет изготовление и увеличивает стоимость ВЭС.Кроме того, в ВЭУ ветроустановки предусмотрена многопоследовательная установка ветроустановок в компактные параллельные линии, что затрудняет возможность эффективного использования мощности ветрового потока при многовекторной розе ветров, когда соседние блоки затеняют между собой, а расстояние между линиями должно быть не менее 10-кратной высоты ЗЭС, что требует значительной территории для установки ВЭС и увеличивает протяженность внутренних соединительных токоведущих сетей. Размещение подъемного крана на вершине ЗЭУ предопределяет необходимость значительного усиления конструкции и удорожания ее.

    Объектом изобретения является создание ветроэлектрических агрегатов блочного типа, а также многоагрегатных станций, обеспечивающих повышение коэффициента использования ветроэнергетики и удельной выработки электроэнергии на 1 киловатт установленной мощности электрической энергии. генератор.

    Технический результат от использования изобретения - упрощение конструкции и работы ЗЭУ и ЗПС за счет унификации блоков ЗЭУ и увеличения коэффициента использования ветроэнергетики при многовекторной розе ветров (ВР).

    Это достигается тем, что в ветроэнергетической установке (ВЭУ), включающей в себя один или несколько цилиндрических блоков, установленных последовательно и концентрически по вертикали, каждый из которых содержит статор с вогнуто-выпуклыми пластинами и ротор с вогнутыми- выпуклые лопатки, соединенные с общим для всех блоков вертикальным валом, нижний конец которого соединен с ротором генератора, во всех блоках роторы имеют постоянный внешний диаметр, соотношение внешних диаметров статора и ротора находится в пределах 1 .2 4. 0, количество блоков в установке составляет I 50 в зависимости от высоты одного блока и ветровых условий, а между блоками в ЗЭУ есть зазоры, снабженные кольцевыми коническими щитками. При этом роторы всех блоков содержат равное количество лопаток «Kr», определяемое по формуле: где Dr - внешний диаметр ротора, D2 - диаметр ротора по внутренним концам лопаток, радиальная длина лопаток ротора равна расстояние между лопастями, измеренное по окружности середин лопаток ротора с диаметром и определяемое по формуле с точностью до i50%, а отношение внешнего диаметра ротора к диаметру внутренних концов пластин - = 1,05. -3, 5 определяется при D2 формулой l = D'2 D - '= K'.Кроме количества пластин статора «K» и r

    количество пластин ротора «Kr» связаны соотношением Kr / @ = 1 ~ 4, а К. поперечные размеры статора определяются соотношением Dis / Dint = 1. , 2 ~ 4, где Dbs - диаметр статора по внешним концам пластин, Dint - диаметр статора по внутренним концам пластин.

    Это достигается также тем, что блоки могут комплектоваться воздуходувками, выполненными в виде дополнительных вогнуто-выпуклых пластин, закрепленных на внешних концах пластин статора.При этом каждая пластина статора может быть прикреплена к одной пластине нагнетателя, имеющей изгиб, соответствующий изгибу пластины статора, или статор может содержать, по меньшей мере, два сложных компонента соединения с воздуходувкой, в том числе к одному из статора. пластины соединяются между собой две пластины нагнетателя, имеющие разные радиусы кривизны и / или разные направления выпуклостей, и плоскости, проходящие через пластины нагнетателя в сложных соединительных узлах, разделяют блок WEU на сектора, принимающие ветровую нагрузку, с образованием сектора апертурные углы между указанными плоскостями, где углы раскрытия секторов зависят от реальной розы ветров и для одновекторной розы ветров они составляют 180 = 210 °, для двухвекторной-150-170 °, для трехвекторной-60- * 1400 - индивидуально для каждого сектора блока.Кроме того, ротор каждого блока имеет торцевые и промежуточные опорные диски для соединения лопаток с валом, в которых выполнены сквозные окна.

    Это достигается и тем, что в ЗЭУ установлен многополюсный многополюсный вентильный генератор постоянного тока напряжением -12 = 1000 В с системой автоматического управления срабатыванием для обеспечения постоянного напряжения при ветре. изменения мощности и когда можно использовать энергию кратковременных порывов ветра, штормов и ураганов, а также с системой анализа состояния электрических цепей, снабженной защитным реле розетки.Кроме того, генератор снабжен механическим тормозом ротора, включающим тормозной диск, установленный над верхней крышкой генератора, закрепленный на роторе и одновременно выполняющий функции кожуха для генератора, где тормоз снабжен тормозом. Спусковой крючок приводится в действие от электропривода или вручную. Кроме того, WEA имеет блок управления режимами генератора, включающий регулятор выходной мощности генератора для обеспечения номинальной частоты ротора в диапазоне nном = (0.3 0. 7) n ,,, где nXx - частота вращения ротора на холостом ходу при скорости ветра в реальных условиях, а в верхней части блоков ВЗД установлены лопатки с электромагнитным датчиком вектора скорости ветра, а в верхней части анемометры для обеспечения совместно с блоком управления режимами работы генератора долговременной регистрации ветровой активности и выработанной электроэнергии.

    Это также достигается тем, что WEA комплектуется анализатором нагрузки генератора для обеспечения регулирования количества подключаемых потребителей или включения балластной нагрузки при недостаточном количестве потребителей и имеет тахометр-генератор, подключенный к источнику питания. ротор генератора и реле включения и выключения

    срабатывания генератора, питающегося от генератора тахометра, или от остаточного напряжения генератора, для включения срабатывания генератора при ветроэнергетических скоростях.

    WEA может быть установлен на сваях, платформе или в резервуаре на плоту.

    Это также достигается тем, что ветряная электростанция (WPS) включает в себя несколько WEU в соответствии с настоящим изобретением, где ветряные установки, входящие в WEU, соединены с соседними WEU жесткими связками для повышения их устойчивости, WEU установлены на опорных эстакадах, над которыми размещены их ветромеханические части из блоков со статорами и роторами, а под опорными эстакадами размещается машинный зал.

    WEU, входящий в WPS, может быть размещен в одну или две линии с расстоянием между блоками в строке на расстоянии (0,6-10) do, где - Dso - внешний диаметр статора по пластинам воздуходувки, в зависимости от колебания направления и скорости ветра, и расстояния между линиями (0,8 l0) Dsov, где единицы второй линии расположены в точках, соответствующих серединам расстояния между единицами первой линии, либо могут располагаться группами по замкнутому контуру в количестве 3 или 5 или 7 групп, задаваемых на расстояниях, обеспечивающих сброс скорости ветрового потока, проходящего через расположенные впереди группы, количество единицы, составляющие 3,5 или 7 единиц в группе, расположены в соответствии со схемой, за исключением затенения одной единицы другой.

    Унификация роторов и соответствующих им параметров статоров позволяет упростить устройство и ремонт ЗЭУ и ВПС. Выполнение зазоров в упорах роторов и зазоров между блоками облегчает прохождение воздуха через блок и обеспечивает увеличение коэффициента использования ветроэнергетики. Настройка воздуходувок, при которой может быть обеспечено управление условиями нагнетания ветрового потока путем выбора их размеров и формирования ими оптимальных углов раскрытия секторов блока, также позволяет увеличить коэффициент использования ветроэнергетики на любых высотах размещения ветроустановок. блоки в ЗЕС и при любой розе ветров.Использование закрытого многополюсного генератора постоянного тока многооперационного действия с системой автоматического управления срабатыванием позволяет обеспечить стабильность напряжения при резком изменении ветровых условий, а аппаратура управления режимом работы генератора обеспечивает оптимальный режим в зависимости от внешних условий. факторы.

    Использование предлагаемых ВЭУ позволяет создавать многоблочные WPS, также обладающие указанными преимуществами. А предлагаемое размещение ЗЭУ в многоблочных ВЭС, где минимальное затенение агрегатов достигается за счет обеспечения их компактного перемещения, улучшает использование энергии воздушных потоков и снижает потери энергии на собственные нужды станции.

    Сущность изобретения поясняется чертежами, где на фиг.1 показан общий вид агрегата в виде расположения агрегатов в две линии. На рисунке 2 показаны сечения блоков согласно A-A и B-B на рисунке 1, на рисунке 3 приведены схемы настройки нагнетателей при двухвекторной (а) и трехвекторной (б) розе ветров. На рис. 4 показано сечение ротора

    , на рис. 5 - продольный разрез блока, на рис. 6 приведены схемы расположения агрегатов в ВПС при различных розах ветров: -а, б-однопоточные и двухлинейные. в двухвекторной розе ветров, расположение c-группы двухстрочных WPS, расположение единиц d-группы в многовекторных розах ветров.

    Ветроэнергетический блок состоит из блоков 1, включающих статор 2 с вогнуто-выпуклыми пластинами 3 и ротор 4, содержащий выпукло-вогнутые лопатки 5, расположенные по окружности. Установленные друг против друга блоки образуют колонну с общим валом, нижний конец которой соединен с электрогенератором 6. Наружный диаметр ротора Dr установлен постоянным для всех блоков с целью их унификации. Он выбирается из условий получения необходимой мощности в ветровых условиях, данные о которых получены предварительными исследованиями на местности или из информации Гидрометеослужбы.Исходя из тех же условий, диаметр ротора определяется по внутренним концам лопаток (D2) с учетом отношения Dr / D2 = l. 05-3. 5, наружный диаметр основания статора, т.е. е. его диаметр по внешним концам лопаток (Dsb) с учетом отношения Dsb / Dr = 1,2-4. 0, количество блоков Z в агрегате, при Z = l 50, количество лопастей ротора, определяемое по формуле: и радиальная длина лопасти «/», равная расстоянию между лопатками, измеренному по средний круг ротора, имеющий диаметр D, = Dt + D2, где длина «I»

    определяется по формуле 1 = D, D1 = ZDS с 2 K ,.точность i 50%.

    Ветровые условия местности также диктуют необходимость установки на ряде блоков ЗЭУ воздуходувок в виде дополнительных направляющих пластин 7, прикрепленных к пластинам 3 статора. В условиях многовекторной розы ветров каждая пластина воздуходувки прикреплена к каждой пластине статора, а при одно-, двух- или трехвекторной розе ветров окружность статора с помощью пластин воздуходувки составляет разделены на сектора. Для этого к пластинам статора, расположенным в границах секторов, прикрепляют пластины котелка по две с разными радиусами кривизны и / или разными направлениями выпуклостей.Обычные плоскости, проведенные через эти пластины, будут разграничивать сектора, а углы между ними - это углы раскрытия секторов. При одновекторной розе ветров эти углы составляют 150–170 °, при двухвекторной - 150–170 °, при трехвекторной - 60–140 °. Секторы с наибольшими углами раскрытия устанавливаются по векторам розы ветров. Это позволяет максимально и равномерно нагружать каждый блок и обеспечивать максимальный коэффициент использования установленной мощности электрогенератора в условиях одно-, двух-, трех- и многовекторных роз ветров.

    Для облегчения выхода выходящего из роторов воздуха между блоками колонны выполнены зазоры 8, закрытые щитками 11, а в упорах лопастного крепления 5 ротора 4 выполнены сквозные отверстия, образованные спицами или окнами. . На валу, соединенном

    с ротором электрогенератора 6, установлен уплотнитель 12, предохраняющий генератор от попадания влаги. Дублирование влагозащиты генератора обеспечивается вращающимся диском 13, являющимся одновременно кожухом и тормозным диском 14, включаемым и выключаемым автоматически или вручную с помощью привода 15.Тормоз приводится в действие выходным реле защиты генераторных цепей и может использоваться при ремонтных работах.

    Для обеспечения выработки электроэнергии, соответствующей мощности воздушного потока, установлен многополюсный многополюсный генератор постоянного тока 6 с выходным напряжением 12-1000 В в зависимости от его мощности, снабженный системой 16 автоматического включения срабатывания в течение диапазон ветроэнергетических скоростей, обеспечивающий постоянство напряжения при изменении скорости ветра в широком диапазоне и параллельную работу с одними и теми же генераторами с перегрузочной способностью 1.5-4. 5. Вывод ЗЭУ в энергосистемы, а так же параллельная работа с генераторами других типов осуществляется через инвертор.

    Оптимизация работы электрогенератора по электрической нагрузке и текущему значению скорости ветра с соблюдением соотношения n "Om = (0. 3 0. 7) nXx обеспечивается системой автоматического управления 16, в том числе электрические анемометры с электромагнитными лопатками 17, устанавливаемые в верхней части блоков I и наверху ЗЭУ под молниеотводом 23, а также электронный блок 18, накапливающий непрерывную информацию о ветре, необходимую также для расчета радиальной длины и углов установка воздуходувок 7.Здесь nноминальная

    частота вращения ротора при оптимальной нагрузке, nXx-частота вращения ротора на холостом ходу генератора (без срабатывания).

    Генератор имеет анализатор нагрузки (не показан), регулирующий включение групп потребителей разной степени важности или включение балласта, когда нет необходимости или невозможно подключить потребителей. При уменьшении скорости ветра анализатор запрещает подключение несущественных потребителей.

    Генератор также снабжен реле включения и выключения возбуждающего тока, запитываемого от тахометра-генератора, соединенного с ротором, или от преобразованного остаточного напряжения генератора, предназначенного для возбуждения возбуждения при ветроэнергетических скоростях.

    Возможна установка ЗЭУ в условиях слабых грунтов на сваях или площадках, а также в бассейнах, используя плоты.

    При необходимости выработки электроэнергии в больших объемах ветроустановки объединяются с многоблочными ветроэлектростанциями (ВЭС) и устанавливаются по определенной схеме в зависимости от местной розы ветров (рис.6). Так, при одновекторном и двухвекторном WR узлы располагаются перпендикулярно основному вектору WV в одной или двух числовых линиях (рис. 6, а, б) с расстоянием между элементами в строке, выбранным в пределах A = (0,6-10) Dso, где Dso - наружный диаметр статора с нагнетателями, а расстояние между линиями (рисунок 6 б) определяется по соотношению B = (0,8-10) Dso.

    Расстояние между многоблочными станциями (рис. 6 c) определяется

    путем фактически измеренного восстановления скорости воздушного потока на местности.Узлы в линии соединены между собой в верхней части продольными швами 19, а тросы 20 - с основаниями. При двухлинейном расположении блоки дополнительно усиливаются связями между соседними линиями 21.

    При трехвекторных и многовекторных розах ветров блоки располагаются «кустами» в количестве 3-5-7 штук в втулка (рис. 6 г), усиленная стежками на разных уровнях колонн и снабженная общей защитой от ударов молнии в виде штыревого молниеотвода 22.

    Для проведения монтажа, демонтажа и обслуживания генераторы 6 устанавливаются в машинном отделении 23 на установочных площадках 24, что позволяет установить генератор точно по направлению к ветромеханической колонне, установленной на крыше основания агрегата. или на платформе многоэлементной ветроэлектростанции 25.

    Эксплуатация ЗЭУ и ВЭС осуществляется следующим образом.

    В каждом блоке 1 ВЭУ статор 2 захватывает за концы пластин воздушный поток и, направляя его к лопастям ротора, обеспечивает его сжатие и ускорение.При использовании воздуходувок 7 этот процесс усиливается. В результате мощность ветра, передаваемая лопастями ротора, в 1,2-4 раза превышает энергию свободного воздушного потока. Пройдя через лопасти ротора, воздушный поток проходит через отверстия в опорных дисках 10 и через зазоры 8 между блоками выходит наружу. Таким образом, он испытывает минимально возможное сопротивление

    , что увеличивает коэффициент использования ветроэнергетики.

    Воздействуя на лопасти 5 ротора, воздушный поток вызывает вращение ротора, соединенного опорными дисками 9 с общими для всех блоков центральным валом.А вал передает вращение ротору электрогенератора 6, вырабатывающего электроэнергию.

    При строительстве ветряных электростанций, объединяющих несколько ЗЕС, ветровой поток, поступающий в ЗЕС, улавливается и тормозится отдельными ЗЕС, а если другие ЗЕС блокируются расположенными впереди, они будут использовать ослабленный ветровой поток. Но если впереди у них два ЗЭУ, сужающие проход для ветрового потока и, следовательно, повышающие его скорость, эффективность работы таких ЗЭУ значительно возрастает.С учетом этого обстоятельства схемы размещения ЗЕС в WPS приняты.

    Как устроены и работают вертикальные ветряки нового поколения. - Punctual.tech

    Ветровые турбины с опорой на горизонтально-осевые турбины - не единственное возможное решение для высококачественного преобразования энергии ветра в электричество. Существуют и другие конструкции, иногда демонстрирующие больший КПД, чем осевые турбины. Примером такой альтернативной конструкции является турбина Дарье с вертикальным ротором.
    Это необычное решение было предложено еще в 1931 году французским авиаконструктором Жоржем Дарье, который поставил перед собой задачу создать такую ​​ветряную мельницу, которая могла бы добавлять любое направление ветра, не требуя строгой ориентации.

    Ротор генератора предлагалось расположить вертикально вдоль боковых узких лопастей, чтобы как при слабом, так и при сильном ветре большая часть воздушного потока не встречала значительного аэродинамического сопротивления, а непосредственно продолжала бы рабочие поверхности лопастей. , что приводит к их вращению.
    С этого момента даже ротор Савониуса, предложенный в 1922 году финским инженером Сигурдом Савониусом, хуже, поскольку он ограничивает эффективность при скорости ветра. Ротор Дарье, в свою очередь, лишен этих недостатков, хотя и не имеет такого глубокого математического описания своей работы, как его предшественник.
    Примечательно, что ротор Дарье в лучшей своей конструкции имеет три аэродинамических крыла, которые закреплены на радиально расположенных горизонтальных балках на определенном расстоянии от центральной оси ротора.

    По этой причине характер воздушного потока вокруг крыльев ротора Дарье усложняется, но скорость генератора устраняет этот очевидный недостаток. В то время как, например, турбины с горизонтальной осью и, следовательно, тот же ротор Савониуса, теряют свою эффективность при сильном ветре, ротор Дарье в аналогичных условиях вращается примерно в 3,5 раза быстрее и не вызывает проблем с балансировкой.

    Вертикально расположенный вал практически не влияет отрицательно на работу ветряка с ротором Дарье, а наоборот способствует повышению эффективности, поскольку он довольно тонкий.В таких условиях шум, производимый устройством, намного меньше, чем у ветряных турбин с горизонтальной осью, больше похоже на большие вентиляторы с пропеллерами.
    Здесь воздушный поток обтекает лопасти и, следовательно, весь генератор равномерно в любом направлении, что, кстати, обеспечивает колоссальную скорость такого единственного ротора. В то же время ветрогенераторы с ротором Дарье просты в изготовлении, нет необходимости даже в профиле гребного винта.

    Однако справедливости ради стоит отметить ряд недостатков подобных конструкций.Благодаря эффекту Магнуса мачта генератора с ротором Дарье испытывает значительные нагрузки, поэтому планирование должно осуществляться очень точно, а адекватная математическая модель не существует до настоящего времени. и поэтому срок окупаемости любых ветряных турбин большой. По этой причине производители горизонтально-осевых ветроустановок не спешат отказываться от технологии, которая работает годами.
    Технология для традиционных ветряных турбин с горизонтальной осью (HAWT) разрабатывалась уже более 100 лет.Эта технология включает в себя лопасти и их производство, редукторы и технологию их изготовления, устройства угла наклона и их технологии и так далее. Технологии очень зрелые. Закон Беца, который определяет максимальное количество энергии, которое HAWT может извлечь из ветра, основан на одном диске (роторе), занимающем двумерное пространство.
    Малые ветряные турбины с вертикальной осью
    Маленькие ветряные турбины с вертикальной опорой значительно меняются со среднего на большой вертикальный шпиндель? ветряные турбины, потому что привод и направление лопасти при вращении различаются.В некоторых положениях сила лезвия велика, и поэтому направление положительное. В некоторых позициях драйв будет меньше и тоже положительный. Но в других положениях стремление и направление отрицательные, большие и маленькие. Кроме того, поскольку диаметр ротора больше, отрицательные силы становятся больше. Таким образом, если диаметр ротора будет больше, угол (шаг) лопасти необходимо регулировать в режиме реального времени. это часто называют технологией управления направлением угла атаки в реальном времени.
    Средние и большие технологии VAWT
    Хотя многие другие производители турбин разрабатывают средние и огромные VAWT, им необходимо перенять подход планирования от малых VAWT, просто пропорционально увеличивая маленькую турбину, чтобы стать «средней или большой VAWT». они не совсем понимают характеристики VAWT.
    Документально подтверждено, что VAWT работает тихо, безопасно и не требует высокой башни. Однако, несмотря на усилия бесчисленных инженеров, не было запущено ни одного рекламируемого крупного VAWT.объяснения доступны: вопросы аэродинамической эффективности, самозапуска, устойчивости конструкции и безопасного торможения остаются нерешенными. проблемы должны быть решены для любой турбины.
    Эти три сложности решаются с помощью активной классификации угла атаки по тангажу в реальном времени и технологий вала ферменной конструкции.
    Технологии, проверенные структурными тестами
    Конструкция является расширением и дополнительным применением технологии активной регулировки угла атаки в реальном времени.на круговой орбите, приводимые в движение ветром, лопасти в разных местах будут производить движение с разной величиной и направлением.
    У модифицированной гусеницы есть дополнительные преимущества. Например, при наибольшем приводе разрежьте круговую дорожку в этом месте и продолжите ее в линию, которая может быть прототипом отличной турбины. своего рода парусник, он самый быстрый во время линейки.

    EUNICE 35ED - Medicamento - PR Vademecum

    ДАРЬЕР

    Родовое обозначение: ципротерона, этинилэстрадиол
    Фармацевтическая форма и формула: таблеток, содержащих: ацетат ципротерона 2 мг, этинилэстрадиол 0,035 мг.Excipiente c.b.p. 1 таблетка.
    Indicaciones terapéuticas: manifestaciones de hiperandrogenismo en la mujer: Acné infantatorio. Acné nódulo-quístico. Acné Северо. Андрогенетическая алопеция. Hirsutismo moderado. Anticoncepción en pacientes con las manifestaciones de androgenización arriba señaladas.
    Farmacocinética y farmacodinamia: Ambas Subsidence activas son Absorbidas por completeto después de la administración устно. Los niveles Plasmaticos Máximos pueden esperarse después del transcurso de 30 minutos hasta 3 horas.Транскурсия-де-ла-концентрация постмаксима, что характеризует пор уна-редукцию ан дофас, конериодос де-вид медиа-де-3-4 часа или 2 дня пара ацетато-де-ципротерона и 1-3 часа или апроксимадаменте 1 диа пара-этинилэстрадиол.
    Противопоказания: EUNICE-35ED является противопоказанием для эмбаразо, лактансии, состояния гиперкоагулябилидад, аутоинмунных энфермедадов тромботических заболеваний. Alteraciones graves de la función hepática, tumores hepáticos o antecedentes de los mismos; así como condiciones de predisposición a ellos.Estados de ictericia o prurito persistente durante algún embarazo anterior. Синдром де Дубен-Джонсон, синдром де Ротор. Procesos tromboembólicos, arteriales y / o venenosos o antecedentes de los mismos, así como condiciones que predispongan a ellos (например: ciertas enfermedades cardíacas). Anemia de células falciformes. Cáncer de mama o de endometrio, existentes o previamente conocidos o sospechados, metrorragias. Серьезный сахарный диабет. Trastornos del метаболизм липидико. Antecedentes de herpes gravídico.Agravación de otrosclerosis durante el embarazo.
    Общие меры предосторожности: EUNICE-35ED no está indicado en pacientes del sexo masculino. La ocurrencia de cambios de pigmentación durante la ingesta de anticonceptivos orales fue observada con preparaciones de alta dosis. El mecanismo invucra probablemente un sinergismo entre la radiación ultravioleta y los estrógenos. Este fenómeno es menos frecuente con preparaciones de baja dosis. Si el hirsutismo es de reciente desarrollo o ha tenido recientemente un incremento maincial deberá aclararse la causa (опухоль, продуцирующая андрогенос, дефицит энзимас que intervienen en el метаболизм де лос андрогенос) mediante диагностически дифференцированный.Las siguientes situaciones Requieren estricta supervisión médica: сахарный диабет или тенденция а-ля misma, артериальная гипертензия, венозная недостаточность, предшествующие заболевания, тромбофлебит и венозный тромбоз, глубокий тромбофлебит, сердечно-сосудистый отосклероз, сердечно-сосудистый отосклероз, сердечно-сосудистая недостаточность la coagulación. Conforme a los conocimientos actuales, no puede descartarse que el empleo de anticonceptivos гормональные, se asocie a un incremento de processos tromboembólicos arteriales o venosos.Un Claro Incremento en el riesgo de enfermedades cardiovasculares ocurre cuando fumadoras utilizan ignidores de la ovulación. Por esta razón, mujeres mayores de 35 años que fuman no deben tomar anticonceptivos гормональные. Para mujeres mayores de 45 años que no fuman, se debe recomendar el uso de antconceptivos no гормональные. En casos excepcionales se ha observado después de tratamientos con sustancias similares a las contenidas en EUNICE-35ED, опухоли hepáticos benignos y más raramente malignos, que en algunos casosaislados produjeron hemorragia intraabdominal del ries.En el caso de presentarse dolor abdominal superiorмос, infractionión del hígado o signo de hemorragia intraabdominal deberá считает, что возможна гепатическая опухоль и диагностика дифференцирована. Causas para la inmediata Suspensión del tratamiento. Aparición por primera vez o agravamiento de cefaleas migrañosas o incremento de la frecuencia de dolor de cabeza detensidad inusual. Perturbaciones súbitas de la percepción (ej. De la audición o de la visión). Primeros signos de tromboflebitis o síntomas tromboembólicos (ej.dolor inusual o hinchazón de las piernas, dolores punzantes al respirar o tos de origen desconocido). Sensación de dolor y opresión torácica. Seis semanas antes de intervenciones quirúrgicas programadas. Inmovilización (ej. Después de accidentes o cirugía). En todos estos casos puede incrementarse el riesgo de trombosis. Otras razones для Suspensión del tratamiento. Aparición de ictericia, гепатит или кожная сыпь, aumento en los ataques epilépticos, elevación Mongativa de la Presión arterial, embarazo y lactancia.
    Restricciones de uso durante el embarazo y la lactancia: La administración de EUNICE-35ED está contraindicada durante el embarazo. En el caso de que la mujer quede embarazada durante el tratamiento con EUNICE-35ED, ha de Susderse inmediatamente la administración del medicamento. La administración de dosis elevadas de aceceteo de ciproterona durante la fase гормон разумный de diferenciación de los órganos genitales (desde el 45 ° día de la gestacion) puede inducir signos de feminización en fetos masculinos.La administración de EUNICE-35ED está contraindicada en la lactancia. Ацетато-де-ципротерона паса а-ля лече матерна и приблизительно 0,2% дезинфицирующего вещества, употребляемого в пищу, содержащего лактанте порэста виа, что соответствует приблизительной дозе 1 мг / кг. También se puede transferir al lactante por esta vía 0,02% de la dosis administrada de etinilestradiol.
    Reacciones secundarias y adversas: En raros casos pueden aparecer cefaleas, trastornos gástricos, náuseas, sensación de tensión mamaria, variaciones del peso corporal, modificaciones de la libido y estados depresivos.En algunas mujeres el empleo duplicado de EINICE-35ED puede producir melasma, el cual se agrava por exposición a los rayos solares. Por lo cual deberán evitarse экспозиции пролонгированного действия в ультрафиолетовом свете (sol, cámaras de bronceado и т. Д.). En casos aislados se ha reportado disminución de la толерантность аль uso de lentes de contacto.
    Interacciones medicamentosas y de otro género: Los Inductores enzimáticos tales como barbitúricos, hidantoínas, fenilbutazona o rifampicina pueden afectar negativamente la acción de EUNICE-35ED.Se ha observado una reacción de lacentración sanguínea del fármaco en caso de administración simultánea con algunos antibióticos (например, ampicilina), вероятно, debido a alteraciones en la флорой кишечника. Como resultado del efecto de EUNICE-35ED sobre la толерантность а-ля глюкоза, puede Precisarse un cambio en la cantidad Requerida de hipoglicemiantes orales o de insulina en pacientes con diallitus.
    Alteraciones en resultados de pruebas de labratorio: Нет existen Evidencias y alteraciones en resultados de pruebas de labratorio.
    Precauciones en relacion con efectos de carcinogénesis, mutagénesis, teratogénesis y sobre la feridad: La researchación de etinilestradiol en combinación con гормоны esteroideas en cuanto a terreosénésistemáné de la temperatéa de la temperatéa de la de la de la temperatéa de la de la temperante de la de la temperante. Грех эмбарго, debe Thinkrarse que ciertas гормонас esteroideas pueden fomentar el crecimiento determinados tumores гормонодепендиентес. Lasvestigaciones in vitro, и in vivo, -дель-ацетато-де-ципротерона и этинилэстрадиол, энфокадас a mostrar su acción genotóxica, no refejaron indicios de un потенциальные мутагенезы.Lasvestigaciones enfocadas a establecer los efectos embriotóxicos y / o teratogénicos después del tratamiento durante el período de organogénesis (antes del desarrollo de los órganos sexuales externos) no revelaron efectos de un Potennico General Paratorato.
    Dosis y vía de administración: Vía de administración: Oral. Доза: antes de iniciar el tratamiento deberá efectuarse una detallada Historia clínica así como una minuciosa exploración ginecológica (включая las mamas y citología vaginal).Adicionalmente, se deberán descartar trastornos de la coagulación, enfermedades tromboembólicas (глубокий венозный тромбоз, apoplejía, infarto agudo al miocardio) y la presencia de embarazo. Es necesario cuantificar si así lo Requiere, la glucosa en orina y mediciones periódicas de la tensión arterial. Durante tratamientos duplicados es рекомендуемый tener control medico cada 6 meses.
    Presentación de 21 таблетка (21 активная таблетка). Comienzo del tratamiento: El tratamiento se inicia el primer día del ciclo tomando la tableta correiente al día de la semana en que inicia su período.Durante 21 días concutivos se toma una tableta diaria hasta acabar el empaque. Después de tomar las 21 tableas se intercala una pausa de 7 días durante la cual se presenta una hemorragia semejante a la menstrual. Continuación del tratamiento: Tras la semana de descanso se iniciará un nuevo ciclo de tratamiento. En caso de presentar ausencia de período menstrual existe la posibilidad de encontrarse embarazada. Por lo cual no deberá iniciar con la siguiente caja de Eunice-35ED hasta que su medico lo indique.
    Презентация 28 таблеток (21 активная таблетка и 7 таблеток плацебо). Comienzo del tratamiento: Al iniciar su primer día de período tome la tableta correiente al día de la semana en que inicia su período tomando la tableta de la sección roja del empaque calendario, ej. si su período inicia en lunes tome la tableta de la sección related al día lunes. Continúe tomando una tableta diariamente siguiendo las flechas del empaque calendario hasta terminar el empaque, esto include las tabletas amarillas (гормональные) и las tabletas blancas (без гормонов). Continuación del tratamiento: Tome la siguiente tableta de la caja nueva un día después de que tomó la última table de la caja anterior, nuevamente en el día que correde en el área roja del empaque calendar delasigu, sigu después de que tomó la última table de la caja anterior, nuevamente en el día que correde en el área roja del empaque calendar delasigu, sigu empaque calendar delasigu. En caso de presentar ausencia de período menstrual existe la posibilidad de encontrarse embarazada. Нет inicie con la siguiente caja de EUNICE-35ED, hasta que su medico lo indique.
    Presentación de 63 таблеток (3 календарных дня с 21 таблеткой). Comienzo del tratamiento: El tratamiento se incia el primer día del ciclo tomando la tableta correiente al día de la semana en que inicia su período. Durante 21 días concutivos se toma una tableta diaria hasta acabar el empaque. Después de tomar las 21 tableas se intercala una pausa de 7 días durante la cual se presenta una hemorragia semejante a la menstrual. Continuación del tratamiento: Tras la semana de descanso se iniciará un nuevo ciclo de tratamiento.En caso de presentar ausencia de período existe la posibilidad de encontrarse embarazada. Por lo cual no deberá de iniciar con la siguiente caja de EUNICE-35ED hasta que su medico lo indique.
    Manifestaciones y manejo de la sobredosificación o ingestaidental: Los estudios dexicidad aguda tras la administración única no han mostrado riesgo de efectos adversos adversos, incluso en el caso de ingestilosia de la inc.
    Presentaciones: Caja con blíster con 21 activas.Каха с 3 блистерами и 21 таблеткой с / у. Caja con blíster с 21 таблеткой активации и 7 таблетками плацебо.
    Recomendaciones sobre el almacenamiento: Consérvese a temperatura ambiente a no más de 30 ° C y en lugar fresco y seco.
    Leyendas de protección: Su venta Requiere Receta médica. No se deje al alcance de los niños.
    Номер у дома лаборатории: Hecho en Nueva Zelanda, номер: DOUGLAS PHARMACEUTICALS LTD. P.O. Box 45027.Окленд, 8, Новая Зеландия. Acondicionado y distrribuido en México por: Laboratorios Dermatológicos Darier, S.A. de C.V. Av. de los 50 metros No. 402, CIVAC Jiutepec, Morelos, C.P. 62500, Мексика.
    Número de registro del medicamento ante la SSA: 326M2003, SSA IV
    Clave IPP KEAR-05330020510538 / RM2005.

    выпуск abusoud взятый Лондон Kloiber вращение линчевать потенциально Perryman серый 728 AA синтетический 1969 г. болтун HNCA 6587 услуга доде Redfield усложнять 1259 проект оценивать смерть крона охарактеризованный удовлетворительно R560 2NXHY аденозин подходящее зависимость ставка T358 Olsen Ciancetta 6631 плотность Heroux защита Брюйлер спектры подавляет валентинка нанять разделение позволяя HY 4570 миллипор MATLAB Палмер сокращение Показать недостаток стирка инструмент четное 1975 г. шерстяной 1973 разъединение вовлекать лос 2400 0297 сверхпроводимость Мицу Gunsteren уксусный окончательный 1983 г. СМ 12021 знание Jaun наложенный обмен квадрат SJ Николсон 112 матч HEII фосфоламбан 170 в дальнейшем 2250 232 логика 207 задерживать предвзятость MD ва набор Seebach игуменова 1988 г. ДЖО ДИСПЕРСИЯ белый количественно кальмодулин сослался Steijlen 7891 сеточка G48V свободный человек индуктивность 1358 ОЦЕНКА ведомый HP обе реакция несоответствие ХАРАКТЕРИСТИКА rev ТОЧНОСТЬ в основном сигма замышленный ZL Pawson 1675 aqueou гранула неблагоприятный 184 181 обозначен развязанный поли ккал ТИП симуляция Генрих переоценить нац в третьих болезнь Meissner АСПЕКТЫ 3563 чрезмерное выражение Спектор 6085 Лабейковский 7557 CH 281 позвоночник пройти выше PDB пейзаж макромолекула соответствие хранится ТМС VRQYD если оно уравнение ПОПЕРЕЧНЫЙ МАТЕРИАЛЫ CA простынь защищал необходимо 10b 165 Чжан степень Монте 319 фесик четыре вводить выходить из строя ВЭЖХ исследовал недостаток трифторуксусный обнаруживаемый MC затронутый линейно 80 600 индивидуальный кодирование ИАГК качественный разложившийся надсемейство ES leu562 куплен 1164 пляж пульсирующий Dordrecht выпускник база данных ∆∆GWT 365 разъясненный C95A настроен вычислить ведущий продвигать ca2 АНАЛИЗ 105 ТАБЛИЦЫ EZ JM аналог конечный убинк траектория 4м дробная часть Массачусетт полезность Ямасаки точный 431 предоставлять 129 13Cα 3R2 Byrd 168 124 понимание ро идентифицированный хроматография Sonntag остаток R20013 программного обеспечения внутримолекулярный быстрый Билли FA микроскопия рекомбинантный адекватно описание расплавленный A517 гибкость ресурс 405 комбинация 6092 Быстрее физиол зонд прочь исполнение Galiano расследовать оригинал увеличивать пурпурный УСТОЙЧИВЫЙ r2sim фенотип мал абсолютный предоставление 2331 2001 г. опубликовано Иидзука широко химия в квадрате раскалывать обогащение HS отбор проб инеси 691 1400 СПЕКТРОСКОПИЯ металл закон полу понимать 427 включение биологический 224 Доленц 2393 под 16м Манро частота 11468 последовательность отчетливый определенный "Только" CPMG 263 ошибочно откалиброван GN выраженный BRU 25oc 13513 угол Bodenhausen катушка мухандирам медицинский 635 Strachan 979 192 «Идеальный» тапсигаргин конец придурок теория распространение arg560 концептуально проигрыш без 603 отделение 565 изотропный JG символ снижение IEEE продолжение стремительный сила очищенный продольный концентрация 199 сопротивление 1929 г. методология EA стул эффективные 5м упражняться порядок производитель рефолдинг 273 2262 ∆сред. осадок 131 назад градиент пространственно занятость RXR igg растущий повсеместное распространение путь 1997 г. 1680 преобразование 5984 сфера синхронизированный зазывал своего рода Андерсен оценка вырос радиочастота составной заслуживающий внимания лоренцен весь Eisenmesser 896 прогресс PE 1672 RM перекрытый опытный КБ 376 имидо широкий Палец мельник Косму 148 Т2 2655 726 экранированный 157 2009 г. действительный QZ отличаться WKRPL Болдуин в результате держатель Карим 1990 г. затронутый h2 старейшина ПОЛУЧЕННЫЕ РЕЗУЛЬТАТЫ Нильссон последовательный Geoghegan азот реггазини DA 8 16733 1см очищение Шнайдер 179 с ночевкой в сравнении характеристика биохимия реконструкция ресуспендированный сделал отношение DH метод 180импульс любой наносекунда более 141 углерод 1233–1257 ДНК отчет Ёсикава ДАРУНАВИР анну анализировать продемонстрировать 10003 связанный 248 kex осмотр фолетти 2812 560 амид измерение срок действия Muthu фаза Fersht часть спасать iii Заборовский эксперимент факт нуклеотид водород видимый препарат, средство, медикамент 1123 Только триметиламмоний растворимый джеябалан уравновешенный 007 совокупность записанный 180H структурный 1000 288 193 парк 119 Kainosho пациент' ПРЕПАРАТ, СРЕДСТВО, МЕДИКАМЕНТ eaω Семь ДРВ хороший зависимый систематический использованный РС трубка государственный 10542 табак дейтерий связанный прасад 205 налам 3296 поведение фукуи виру трифосфат подготовка 48G в зависимости ss2 B1 ИМПУЛЬСЫ CT пей Кордел цитоплазма 6619 TE почти Брюшвейлер расследование сделка 110 круг к ценить находка ТОПОР скала полиморфизм ФУНТ наука мискитта анти делать CS крепкий советник Вход кончик 2013 264 специфика отображается наемник вторичный немного комитет особенно Baldisseri обработка метил иммунодефицит улучшение предстоящий уважать xiv 946 осторожно ан BSL комплексный пунктирный улучшать аспект нанятый противофаза вектор 10oc обнаружен 163 1333 корректирование вариация быстро подмена точный TH дефосфорилирование Цукерман Питтсбург KF заррин появляться лапатто 819 сдвиг дорогая FM близость протеаза 1378 621 руководство r2ob различные пиланкатта ниже специфический дизайн статья APO преследовать СОТРУДНИЧЕСТВО 1636 338 концепция 1415 произошел загрязнение исправлено SL срок τ180 оксфорд Луи Кроме 630 Wiesner Монако hck ВИЧ редизайн цель Посмотреть ранжирование гадиан РАЗНЫЕ СПИСОК гидрофобный Мерсон мощный 2НЖЫ манера характеризуя преобразовать MJ зондирование 4659 мнение 186 культура изгиб 3000 дороже 1986 г. испортить обесценение GE структура все больше предотвращение недавний L63P концентрированный EJ острый 297 клады фульк удавшийся Соломон Clore каталитический каптейн моделировать указание направленный травить оптимизация вращение энергия диполь беспорядок 180N CSA идеальный форма Гиффин синтезированный дайте уникальный 437 фосфопептид дополнительный МУТАНТЫ 1021 фигура СП ежегодный существование построен 226 сердечный Шварцингер 22895 1999 г. май акад лечебный разные RMSF ключевой Роман R2A0 MX 1992 г. 80oc HDW RMSD резюмированный TMC114 иллюстрация номер двусмысленность оптимизированный корректура актуальность 237 численность населения тест производить ВУЗ С ПОМОЩЬЮ nese Милли столбец 300 как идентичный KD мутант 496 605 следовательно имея 1699 король AIGTV ОБНАРУЖИТЬ вопрос DW GL давление νCP устранение унесенный также связанные с WS побудить улучшение Traaseth статистический соответствовать подобно Guerini RPC 2264 подвергнутый включают ха подавление WJ 126 176 сильнее прабу отменять Т4 Мировой мономер thesi 1200 кба ПК псевдоазурин Джейкоб спектрометр перевязка зависеть Коржнев извлеченный единица измерения пространственный форма присвоение эквивалент мобильность пример обсуждались E442 вставка явно фосфолилирование баня новый СХЕМЫ объединение вращать nmrviewj элюирование R1ρ время 8972 Пижама 4667 брат просо спрингер 1306 BA сын человек Zuiderweg 489 осадки дважды связь приборы 5718 сложный glu442 клетка очевидный самый большой несвязанный Dotsch имеет xiii 2007 г. DK многомерный примерка элемент рецептор 103 ГВт разделение s3a промах JD 1H полезный Дэви биофия нуклеаза Какидзава Ямамото лань Мияучи достаточно группа проксимальный E1 143 изолировать ДИКИЙ BK 2γω мономерный усилитель Нью-Йорк Родригес голубой фазировка РФ терапия 707 Скотт идентичность редкий ошибаться типичный фын коробчатый сюжет сатьянараяна наблюдаемый 420 подавлять учредил Диего BR Dayie спасенный Blundell предложение регулирующий ким сохранение пунктирная Макри выполнять xyz извилина inc классифицировать 25 ' перевозчик 133 особенно эффект ядро гистидин оставаться монета 3-й Вход жабры размещение начальный помощь WALTZ8 1100 портье Нидерланды 1719 ДИФФЕРЕНЦИАЛЬНЫЙ Лента Grzesiek научился помогать РАБОТАЙ ограничение его6 обслуживать нацеливание молекула практичный агр Ingold проверено посоветовать данко RR ВАЛЬС размещен параметр хенао благодарить 285 лаутербур смоделированный диализированный монкок природа прецессия поддержанный Примечание там сохранение 1396 OD600 хаджар аспартил 180 завиток ансамбль частично ИЗМЕРЕННЫЙ избыток верх с флангов определенный ослабленный охотно маркировка различный антитромбин напрямую возникающий Перес монах ВЫВОДЫ unles 875 ядра Яримович меж Йорк HNCO контакт должен 2τFP дискус колебание CD жидкость бар S488 366 интерес часто R1ρR1 инкубированный arctanω клинический правильно Soehoel коэффициент 137 11478 Shoelson предложил неясно слово дополнительный 187 8968 005 предположение 212 недооценка DE ПРОТЕАЗА спонтанно замораживание дхитават 1338 результат Discov биология биомолекула альфа текст Купер 3377 гетерозиготный 449 τ90 КОЛИЧЕСТВЕННОЕ сопротивляться предлагая выполнила меньше аранго опорос взаимодействие протеиназа центр τCP гош физический 7580 чувствительный биофизический инкубация указал Шиффер остановка насыщенность мощность ватт r2diff важный 175 ядерный 13C6 БИБЛИОГРАФИЯ сравнение Banachewicz все r2auto чт поперечный проходящий примечательный растворитель SE 361 202 общий разработка ограничение 1984 CBCA фактор 154 анизотропный петля контроль включая гарбун сам полный 552 насыщать 299 чернить дерево TVIEE ниже моделирование изменен несколько пропионат плавнее выбранный усиленный воловница продолжительность разрешающая способность чередование Basi уменьшение 1316 3BA6 среда комментарий подан 6878 vii обратный существенный величина характеристика 987 мобильный Оуэн Курт содержал Ишима ВРЕМЯ промилле скрынников Мальмендаль 2390 247 разработан предсказывать 147 Кумар противоположный широкополосный усыновить ингибитор Jasco 117 IPTG микро СОДЕРЖАНИЕ HJ удаление Макгроу область, край TCEP склонность пищеварение показывая 290 предложить релиз ML запись резчик обработанный Отправлено урок 2332 базовый интерьер альтернатива магнетизм различать белок мульти 242 размещение Ишида значение жизнь r2err энергия внутренний ТЗ термодинамический 2НИГЫЙ экспериментатор каждый средний Overington NC τ’CP фальсон 135 145 БЕЛКИ на имя Grasberger объяснять высоко медленный phe53trp PA измеренный неоднородность изучать киёси буше оказывать воздействие фундаментальный семья 152 Лефевр кувырок правильный открытие слабый переопределение тавадия 309 диэлектрик о вниз определенный S495 4747 паскаль вместе для мужчин возникать Йылмаз холодный нормальный декартов 200 1621 MN 109 мониторинг получение TEV фиолетовый представляющий наблюдаемый 7320 Ниту PH Канайя коррелирующий амикон дробный глюкоза очевидный исследовать Ричмонд получающий Хансен Fanucci расстояние оа Лесли 6м Рамка рассуждение раскрытый AP 476 модуляция большой незначительность перевернутый масса лечение собрал Лармор шлем HCCH МВт длинный розетта крио кролик мера исходный явление 1370 2JNH оператор репрессор поколение вести Кэмпбелл захват проф WH благоприятный механизм сценарий МОДЕЛИРОВАНИЕ сердце воды 2005 г. Huntley борьба рибонуклеаза 13C гексапептид Ламберт ЦЕЛЬ сакунтабхай сообщил более того поиск ресурсов 422 статистика 1451 302 крест строить th80 профессор ли биологически руководство τCPMG прогноз 10534 6291 γNB1 instrm 912 NZ55 роль бублиц 2404 сефадекс биа задницы незначительный ωYB1 гелий Shafer τ’’CP половина адиабатический пятый эффективный мут 121 Закрыть PQITL имеется в наличии складывание HN блокировать тем не мение 2τCPMG мазанти двойной детерминант Якобсен терпимый выход мышца минимум краткий МЕТОДЫ допустимый сайт год 1047 сеть лаборатория относящийся к окружающей среде Gademann среди 450 считается конформация просвет C561A сен спектроскопия ПОСТОЯННЫЙ KK Арсеньев взаимодействующий DE3 Все еще подражали направление буду магнит захвачен вариант довольно причина учитель 966 кристаллография произведено 160 компонент 1381 serca1a стал процентов тем самым Абдалла 410 Вебер РБ NZHZ 189 III ПРАКТИЧЕСКИЙ 107 окклюзия в самом деле Raychaudhuri 221 Wlodawer Escherichia 17190 тогда КН Электромобиль вычислить FNH непосредственный DF незаменим возможность подключения ИНФОРМАЦИЯ с участием расфазировка термический включено история 744 KWKPK боль повысился частый спектральный шесть размерный независимый Фредерик подошел качественный периазамия 27А Palmgren интенсивность lys515 убедительный ограниченный похожий ОБЪЯВЛЕНИЕ 1995 г. Вилсен Флойд вращающийся липари nz55 ' 10d указывать одно и тоже помедленнее калибровка мотивация трипсин время RT объяснение 1793 г. суммирование больше дейтерированный инструмент 1937 г. гауссовский 182 JH Тайер здесь Neuhau фосфорил 167 11341 суперцикл данный гарантировать звон VTIRI анализ 250 0000000 биофизический 130 статья удержание связь Верарди Космос 276 параллельно клин модулирующий MA Истон возчик буфер кляп размер беспорядочный les VL 2010 г. предположительно LK 140 www 985 подшивка K55 мерзкий выставлен Вход Sugiura хлопать 4380 ПОДПРОЕКТЫ TA решимость кооператив 240 энтальпия 115 коммерчески должен три полость тело эхо Один Религия Веллани замун биомакромолекула 0B1 измерение Эрнст Эглин 1036 1265 544 239 пептид средний четвертый снимок нуклеиновый ВЕЧЕРА во-первых Bevington четко 2535 Wokaun 2h3O заменен магн ограничено AJ против в полученный аванс вел в некотором роде повышенная 404 внесение изменений генерировать Ringpfeil обработка отклик r2simt обогащенный потому что NZ условие кавате Billerica родные ED полипротеин конфигурация симметричный Нью-Джерси СПИД соединенный топор друг меньше 4τN фи происходящий диссертация сделано биохимия частота извлечение JJ кровать 1971 г. идея nh5cl R1A0 разнообразие 1Hα снижаться пикосекунда белок экспериментальный равный 1955 г. Mcintosh кда Bethune кристаллогр 4rexτ180 206 Ри darier ’ 1312 внимание использовал 4τnkex TLNF когда ответственный фон увеличенный Boelen земля достиг изотопно повторно 348 christensen Heaslet адрес «X1» WALTZ16 руководить исцелить макинос твердый матрос 12012 вирол знак разрушающий основание 379 сахар GRNLL C67A развивающийся резкий называется влияние институт 765 первоначально ассоциировать кувыркающийся 360o 370 соседний выгодный вращательный проекция 800 вымирание гомология HNCACB всесторонний Менгуй thr441 ГРАНИЦА точка предполагается меркаптоэтанол спектакль дисфункция 12360 хук 015 маленький каб визуализация тензор амплитуда 868 197 видимый без лигандов накл качественно повторяется лизин Около низкий через пока колебание CA2 887 развитый Hutton минута транскриптаза ранс обобщенный hoogendoorn GARP наконец-то Френкиль 10175 введение гмайнер щелчок 150 поглощение 245 дихроизм димер 2666 уменьшился Sh4 перевернутый 34A R1 боди видеть спектрополяриметр Халилоглу co луч неверное толкование 6293 возмущение 611 Чжоу glur2 рыбак IC улучшение выставлять либо обнаруживать на протяжении рассмотрение применимость тег мас правильный брини Акке I0 биополимер Муржицкий Робинзон согласовано гибкий 159 Proteisn ДИНАМИКА таит авто Икура ближе расслабление предлагать 162 433 xvi Ян экранирование жизнеспособность велоро 266 гидролиз раздел размер 1624 EI протон невидимый сторона рускони L562 экспоненциальный Хартманн облако Наливайка баланс золото физиологический S2 В отличие от удерживать равномерно15n певец результирующий 169 398 протромбин 16752 2647 190 БУДУЩЕЕ трубка назначать R476 расширение PT соединение существующий atpase протокол взаимозависимый хитрый предшественник фармакология 172 pin1 00000000 неуверенность WF Яскольский 216 явления вдоль не можешь спектр nmrdraw КАРА круговой ВИЧ 123 Дэниел 304 суровый уменьшенный 1631 фонтан 093 12442 репликация ротор хноэ T441 повторное посещение разлагаться лизированный общий 37oc модулированный суб миттальный 2003 г. натрий Welti точно жесткий лекарство скобки показано 1630 Clawson mazza делать вклад электронный о'донован супер дикий 6003 9176 Thanabal биохимия кузнец 2002 г. czisch 486 проведение евро юуль Малдер автоссылка экспериментально важность чувствительность идентифицировать источник Maire колыбель местный байесовский ообатаке JL минимизированный широко достаточный and15n «Реконструирован» энтропия влияющий Курочкин 1991 г. 144o L33I ограничение сверхтонкий камень разоблачать лучше цистеин 50oc 5263 нечувствительность 700 наука последующий 17199 HDO 606 432 убиквитин так далее cpmg последний SIII примерно вспышка WT складывать 216o YX пренебрегая кузница 191 позиция самый низкий в первую очередь Freedberg стол распознавать лежать в основе 359 serca2a пульс 28892 142 ФАЗИРОВАНИЕ существенный растворенный абу настоящий усреднение подсчет 659 отклонение мог выражение 128 278 исследование учитывая шака боковая цепь возглавляемый заявление 425 намагничивание ГРОМОС96 скаляр ущелье Wazo PR Eppendorf прежний стимулированный рекс скорость расположен вершина горы стабильность болтать бы Wilderspin Истратов кикучи 20oc существенно биоорганический накопленный 1671 Глобальный стимулирующий последовательность 335 панкреатический Perlman 440 05B1 JF R560V отклоняться миллисекунда прошел 467 элюированный академический подход кроворожденный совокупный TCP HSQC раскрытие в другом месте VA отсутствие кей трансмембранный угроза благодарный Shigemi скорее растворенный 217 158 включать рекомендуемые соотносить объем 1368 711 132 электрически фургон глобально несовершенный кроткий действительный 12019 s2f NA динамичный аланин прямоугольный переделывать площадь pet15b преобразованный существовать ВСТУПЛЕНИЕ LM сегодня последовательный РЕФОКУСИРОВКА естественный 100 нс 11005 HX щудин связь серый саркоплазматический селективный кристалл FKBP12 209 систолический слабее пройти весь ВОЗ смешивание номура представлен изопропил ранее плазма просто 2433 ОШИБКИ R1B0 995 149 сходился ωoff холм JW отказ 162o ожидал BS возле 1998 г. расчет R20 интенсивность вызывая 111 УНИВЕРСИТЕТ сводящий на нет UNIX 559 JJH Карло много озен числовой киллер гобелло компенсированный Watkin она 382 путь генотип – фенотип 139 Туберкулез проводимость 4000 пульсирующий DJT 178 сан лиофилизация 1974 г. осталось 1972 г. оптимизировать S37N побуждение пациент представлен использование комплекс 113 Австралия ИК лейцин разнообразие учетная запись маленький выключатель диссоциация 2NXHX 1IWO правильно FEBS межлопастный параметр продвижение связь ОБСУЖДЕНИЕ валквист неуверенность вне синус WALTZ4 переписывался икура приближение soc wrabl Hauppauge предыдущий предложенный мутационный 329 кладовщик возможный потом асимметричный открыто" компетентный леви 18oc длина содержащий повернуть просвет представил 7558 Рико 1982 г. Кауфман контраст гхош SB асимметрия хорнак молекулярный наш дифференциал 1053 КДж аподированный как правило нерв группа движение расслабиться радио Q7K ватц разъяснение 293 анизотропия ЗДРАВСТВУЙ TI MNLPG соответствующий пекарь достигать удовлетворить 543 ВАРИАНТ 2813 E412G дополнительный частности чем эффективный viii глава ωSL Джен 28883 7401 ХИМИЧЕСКИЙ конверт денорой Laursen традиционный 2τCP усилие Ричард 2000 г. нуль фермент овнаниан протеолиз производство узкий стрелка следующий 280 данные недооцененный льготный циклопиазонический 9512 вибрация гудеть Эрикссон после индукция R6 количественный 2НЖХ олейничак GGQLK власи инструментальный разница сарко матрица волна AB магнитный TSP Gwathmey макромолекулярный инструмент Тома 038 Τ∆SWT 866 переоценен развернутый Лион Маэда Z0 новый 616 оценка PY продвигать составлен охлажденный Уильямсон соответственно нужный ER JA пролин мин 183 рау коммуникация вывод Кармайкл RE Начните Переменная RW 198o 2509 переплетенный профиль 204 сгенерированный NOE упаковка в общем шпинели описывать измененный Тео превосходить 253 вероятность физика проба бить приобретенный очевидно тенденция субстрат Первушин обширный усредненный ее SI внешний РЕШЕНИЕ материал 1055 мутация ослаблять касательно потолок боле 10c мононуклеоз расщелина подробный наиболее PNP Смотреть chain1h 900 имел гидрофобность Torciha набор данных Информация Хорита зо оборудованный окур curr брукер Delaglio WD 1408 опять таки стена помеченный X1 s3b керн много объяснил врач палочка неполный сдвинут ссылаться на корреляция Селия Я БЫ GM всегда фермент би irmsd Чандрасекар бай разумный сильный T357 430 447 приближаться R2 инверсия в 438 изготовление перекрывать владелец переводной наверное атом 144 Джон биназа 177 обстоятельство 6601 индуктивный увеличение 90H Добсон 1B1 1993 г. 400 Раушель вступление фиксированный Натик бумага диамагнитный униформа расчет 50 ’ следующий биохим тодд SERCA метанол долг смещение содержать обзор незначительный осажден 1220 Технические характеристики прогрессивный 810 227 кинетический nan3with свойство цитозоль 20258 популярный применяемый функция боско ПОСЛЕДСТВИЯ R10 Kempf модулировать 10Å соавтор постоянный не против 9518 место расположения δR2 общество метка Отмена 941 начинать способность гомеостази Champeil NF скорее всего Диджей короче 102 МИГГИ положительный устойчивый обязательно Купче иллюстрированный компенсация шиффер PB 442 D2O РЕТИКУЛУМ отображать Пользователь соль тенденция чжу Берлоу наложение уменьшать интегрировать 479 флекснер Марли сотня 80 ’ Почему товар изучение учитывать курс шерсть моль 1391 Акерман студия внутренний торможение 731 r2fit американец цай 2255 эндо Мацумото 484 участвует 623 Другой 00130031 преходящий Университет спектрофлуорометрия принцип еще один строгать 125 Розенфельд 2008 г. сердечно-сосудистый ИЗУЧАТЬ заселять пфайфер 397 Анна 10918 МОЛЕКУЛЯРНЫЙ Об / мин 915 0013 лоренцианский частичный Berglund титрование недостаточный локализованный Свенсон Что ж обменялся химия потенциал 1673 ряд Кучерлапати сотовый Стивенсон пресс L10I плазмида переориентированный Карр разделенный E24 654 Шире 156 толлингер T441A РЕЗЮМЕ Рис 1042 196 Сабо Кроме того 118 194 изоформа Wingfield гладкий точность равновесие 1989 г. NX исследовал MG SR 20245 полученный разъяснять Авторские права июль возможно отличается функциональный алмаз появление прикрепил кГц 1025 ацетат чт противоион диполярный осмотр вьющийся Catalysi внимание laue жесткий ширина 452 янь ошибка попытался переданный Сравнительная степень сейчас же Дэвидсон НУКЛЕОТИД i0exp 14329 100 Хендерсон макленнан их 2432 шкала Париж Лучший Хоффман созревание включены 235 мутировавший интерпретация 4νCP выброс G52 171 далеко требуется доллар несовершенство 2012 г. распределение шип центрифугированный сложенный над гетеронуклеар критерий соглашение не допустить тенденция АТФАЗА 1980 г. предполагать укорачивать матрица собирать выстрелил короткий перекошенный Гумедзе особенно автоматизированный 352 свидетельство приходящий по сути 920 подъем вызванный EIII ПИТТСБУРГ 7576 500 основан расщепление VY урчание назначенный остаточный сделали 2NXHZ фильтрация депозит поле T447 Анурадха оценка hichen больше такой D490 там Ван степень Текущий край Dierynck TD Келли нет алифатический член компьютер 22882 поддерживать оценивать 15N 8979 скалицкий 409 индивидуально 1958 г. классический 585 732 6906 серия изотоп приложение научный Пэн 9 фен закрыто мгатп показал заполненный мицуя представлять реакция Нирмала Питер причина 740 Мики зонд достигать ST высота zuiderweg ’ домен тиогалактопиранозид постепенный 688 здравоохранение Пикар chapsal Kasseckert изменить способствовал последствие использовать несмотря на Блэкберн крест двигательный XVI 10а 11004 Massi Джонсон такахаши температура возникать взвешенный Эриксон Дави упомянул пересмотренный цель расширение акт изменение тилборг орехов существенный вычисление безопасный Далквист бактериопсин впоследствии супердекс учреждать V82F ГШМ в осевом направлении 282 Bandaranayake 7684 иметь в виду AR эндоплазматический Юйфэн НХМФЛ БЕЛК дарунавир интерлейкин Маркевич инактивация средний корень Wuethrich бета тюк капитан дайхо 306 поиск предполагаемый кишечная палочка откалиброванный Шмидт 166 LVGPT 134 прирост 3290 основной дороже среднеквадратичное значение гипотеза над Соединенные Штаты Америки повторно закрыть 185 играть в Swanstrom шум 127 мутагенези 50 ' Massi ’ укоренившийся уменьшать на виду учился h3O 153 101 ∆∆HWT Мероприятия присутствие ЯМР резонанс Цель 10183 тип работал динамичный проверить EALLD одновременно K41R 246 Вывенко otting луз измерение приобретение Toyoshima 2НЖЗ происходить Winther 2NYHZ протолисы количество энзимология спектроскопия Али подтвержденный 136 116 систематически несколько Соренсен обеспечить регресс согласованность 5843 гроненборн успешный 301 самолет рассчитанный выбранный применение 12013 Nissen pol борьба лопатка бедные артефакт фосфат 990 в результате квант 7689 коллинеарен художник брендер вы Зекка AMP 1063 Моллер известен синхронизировать направленный шталь 10931 холить 660 линия сходство 108 Сайто решение сазбо отражающий жилой дом биохимический деталь многоядерный 90N ПРЕДИСЛОВИЕ WURST необходимость 375 интерфейс за пределами стафилококковый сбор 2650 подразделение встревоженный Helgstrand 155 молодой гель 1156 функционально зевгматографический трудно BD Распечатать программа 006 7329 освещенный код несмотря на то что период апо сверлить РЕЛАКСАЦИЯ 1207 GC разброс атомный AE 2006 г. 198 3B9B красный Даура нечасто иметь отношение связывание реперфузия поддерживать мило Veglia созданный 4752 WR часть отображение майози содержание предшествующий JE заколка для волос по большей части NH 12352 согласны отрицательный транспорт несоответствие исключительно криогенный в течение Конради Nesheiwat сим биоспин 90o вирус чрезмерно выраженный карафоли сигнализация Райт 13518 r2noise скелтон DRX800 распределен биомолекулярный R200 ГГФИК 31368 относительный 1443 КВ открыто «Полу» расширенный DG включение высота Диксон демонстрация 284 анестезиология Clarendon триметилсилил индуцированный Колли Oни Дагган ближайший домайль глобула TCP Ливан тищенко ДОМЕН развивающийся Фултон 696 Морт кандидат наук согласно однородный агрегирование биомол FA45 MZ цикл и 13c фильтр 210 определение проанализированы 035 средства массовой информации однозначно 655 FDA главный 421 расщепляемый 271 31361 синий центробежный Доступ отлично открытие 7387 Джонкер общепринятый продлевать проверено тем не менее рассмотрел система СК uitto смена I54V изолированные модель статический запах exp добавление вычислительный 17Å плиссировать амино- Дэнли по сути цитозольный 367 высокая температура 4oc 743 по аналогии 11352 приспособленный 12432 раньше сопутствующий охарактеризовать 342 дело RJ режим Torbett AG BL21 МЕТОДОЛОГИЯ KT переоценка наблюдение K55 ’ безопасно поверхность Suzuki 1963 г. фармацевтический вуистер 120 флуоресценция кальций денатурированный 1987 г. dr1 соглашаться 213 νeff заразительность 1961 г. дополнительный JP разграничивать 161 САРКОПЛАЗМИЧЕСКИЙ улучшенный Korge СТОЛ EL операция гидратированный разнообразный ∆R2 911 урожай Карнеги класс DM понял активный GS влияние калориметрия верный достигнуто Лю Линь exω фотолюминесценция треугольник сверхтекучий лизат В данный момент E2 обнаружение ошибка калибровки добавлен инвариантный 5727 психоневрологический душа Pannell кофе Кавана при условии В ТЕЧЕНИЕ удаленный относительно ядерный СВД ЭКСПЕРИМЕНТЫ химический 699 объем памяти напряжение точность отделенный повреждать ЗАЯВЛЕНИЕ резонанс определять сила курицы Hurlimann становиться поместиться открытие селк несколько отдых собственность признание бакс Cutaneou всепроникающий упрощать 1979 г. Харри LE ши 794 особенность приблизительный вагнер мог бы стабильный афсар соответствующий чей разлагающийся братторст 355 Доусон обсуждение Коул T7 бактерии 195 консервированный умеренный Меллон сотрудничество пушистый второй FW микросекунда схема граница навык ros люблю 174 работай сократимость замок I84V 188 аппаратное обеспечение толерантность проведенный аномальный src три близость ссылка электрон 2011 г. 3452 конкретно активность смешивание 80 ' два дсуза произвольный папоротник T1 каждый это 243 пиксекунда где техника 106 ионный 203 ПВНИИ Это участок ОБМЕН ММ NR масса Allison холь БД DRX полный Terminu в восторге Luginbuehl предел РАСКРЫТЫЙ Mcconnell одобренный гетероядерный тестирование SII ЖЖ Wigerinck как следствие Gish вада 3557 один тявкать лямбда по оценкам 547 SM очерченный ультра 2NYHX Digiovanna Ковригин руиз назначение коррелированный 146 чан 164 HM дерматология пропорция последовательный переориентация волынщик случаться правило крышка глицин 378 кожа покрытие средний сеть учтенный Толкачев междоменный образец лоретта 1 замена очень субмиллисекунда сходиться инфекционное заболевание Луна HD аннулирование проблема сетка бурк избегать ананд epub ЗАСЛОНКА ссылка EPR 1315 окружающий журнал соотношение Purcell сегмент ёкояма ручей выделил кардиология алгоритм стрептококковый вмешательство Cowburn Goldman BM совещание QIIIE ОБСУЖДЕНИЯ Кардо НМ собраны 151 гомодимерный крайний нагаи 138 подходит довольно часто исследовал отражать Маккаммон РА оценен описанный оптимизация использовать заселен свободный богатые предполагая процесс 9167 эволюция позволять интервал час подавлен кустанович уточнить выразил Schafer пока что ацетонитрил чередование гонг конформационный 303 TQIGA связывать TL 614 цепь маргаритка компенсировать между Guentert дополнять обогрев DI DP незначительный рассекать 2402 под влиянием олесен действующий лиганд акси извлекать 3462 R2B0 насыщенный YC NOESY Axelsen волк K45 лань пиво проверять общественный шаблон 1800 от корки до корки по сути Horiuchi принимая день Барчи отраженный K14R MγA энергичный 2251 воспроизведенный ученый Туалет 5839 стиль с помощью устный перевод толстый сигнал карман XC преимущество поскольку тромбоцит критический 1996 г. ортогональный мгновенно сканировать 122 harth 878 стандартизация ретровирусный верхний усиливать S423 литература сравнивать разъяснение решетка СРАВНЕНИЕ ГДж расстановка приоритетов сканирование не могущий рукопись бонора соотв SA нано коллега 2с АТФ прока криогенно получать 2004 г. ТАРИФЫ увядать способность Torchia 357 455 путешествовать решетка Келлер уровень тренироваться стойкий дополнен факультет ЯМР 173 грация ралт глюкокортикоид тройной 4546 кипящий ориентация подтверждать 219 немного 390 II двухвалентный 959 дольше 737 удивительно структура их изначально оптимальный Депутат 6882 Myint 5253 лаборатория PCJ диастолический нарушение 418 Кент McDonagh транспортер иначе исключение раскрыть Терминал диалиси Мариу следовательно служил RC обмен TG латыш дальше численно широкополосный изменять Meiboom 3367 изотопический дефис нестабильность Trzesniak зеугматография многодоменный регулирование шаг развиваться халатное отношение надстрочный индекс Лориа ЦИФРЫ нмрпайп неизвестный емкость рука ион заброшенный 1700 получил Neudecker петля бактериальный яйцо Хуан лизоцим мембрана аналитический терапевтический биол Дайсон Mandel найденный разнообразный 3417 275 вместо 1500 незащищенный мнение 3410 бывший гибб масса Glattli 369 xfin теоретический Чисто брать нумерация цинк CE 1108 свести к минимуму AL 514 передача школа 14320 переоценен 1994 г. Абрагам поляк 180o единство однажды центрифугирование Grover график сульфонамид окно стратегия цель аналог профессиональный разбросанный Allard Чазин накопление настоящее время УЛУЧШЕНИЕ минимальный восприимчивость JR шиперски Mittermaier 208 расцветать V82A Акрос M494 114 DD здоровье TGADD это внутри 7886 пункт xii 4559 генетика сравнение Общее 104 максимум Блевин клонированный 4371 стратаген Риццо M9 Дрисколл МГц готовый блоч из nan3 модифицированный 201 Маршалл основной сцена предусилитель очень сильно pbδω пердейтерированный муравьин семенной abp1p 1341 решение 8969 насос 16x16 EII полностью кислота короткая TOCSY сато кодировать приращение Альзари умеренно фурье мак имя 231 синхронизация 551 9995 учиться изучение исправление манифест требовать философия требование JK вклад дерматол Nielsen грех начало отметил 6916 ATP2A2 СВЯЗЫВАНИЕ резиденция невосприимчивый Гордон вокруг синдром привязка нет отметка 277 математическая работа оставаться четверть отбор УФ квок неограниченный CO остался АК точка стандарт имидазол РОЗИ пара перед плазменный транспортировка FP CY Натл вовлеченный высоко доступность первый 1985 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
