Содержание

Розетки с вилками для электроплит 20-32A


Подключение розеток и вилок для электроплит

Чтобы правильно подключить такие приборы, как электроплита, духовой шкаф или электрическая варочная панель, необходимо использовать специальные разъёмы, вилки и розетки. Желательно обращаться за помощью к профессиональным электрикам со стажем, поскольку эта работа чрезвычайно ответственная, а её грамотное выполнение напрямую отражается на безопасности, находящихся в помещении людей.

Неправильный выбор оборудования для подключения может привести к выходу электрического прибора из строя, к короткому замыканию и даже воспламенению проводки.

Электричество, которое проводят может быть одно-, двух- и трёхфазным. Это влияет на подбор вилок и розеток, необходимо подбирать одно-, двух-, и трёхфазные соответственно.

От значения потребляемой прибором мощности варианты разъёмов варьируются в пределах от двадцати до тридцати двух ампер. Номинальная потребляемая мощность доходит до двенадцати киловатт.

Электрическая плита в этом плане выходит на первое место среди бытовых приборов по мощности. Что касается номинального напряжения, то современные плиты в основном все имеют возможность подключения к сети, как 220, так и 380 вольт.

Розетки и вилки для подключения электроплит

Электроплита – бытовой прибор высокой мощности, предназначенный для использования в домашних условиях. Ее мощность представляет потенциальную серьезную угрозу для пожарной и электрической безопасности. В связи этим электроплиту нельзя подключать к обычным розеткам домашнего пользования.

Для подключения электроплит и обеспечения пожарной и электрической безопасности, существуют специальные вилки и розетки. Называются они силовые розетки и вилки открытого и закрытого типа.

Розетки открытого типа (или накладные) применяются в деревянных домах, где проводка проходит по верху стен. Закрытого типа используются в кирпичных домах, где проводка проложена по специальным желобам внутри стен. Для установки розетки такого типа, требуется углубление в стене, так называемое розеточное гнездо.

Розетки и вилки для подключения электроплит бывают однофазные, рассчитанные на напряжение 220 вольт, трехфазные – на 380 вольт. Их особенностью является высокая электро - и пожаробезопасность, высокая токопроводность.

Материалом для изготовления розетки служит керамика, тугоплавкая пластмасса, поликарбонат. Корпус вилки изготавливается из термостойкой пластмассы. Контактная группа – латунь.

Основными характеристиками подобных вилок и розеток являются, способность выдерживать напряжение от 220 до 380 вольт и силу тока от 20 до 32 ампер. Привлекательный вид розеток и вилок, для подключения электроплит, позволяют им хорошо вписываться в дизайн кухни.

Выпускаются вилки и розетки для подключения электроплит в России, Белоруссии, во Франции. Наиболее известным производителем подобной электротехнической продукции является французская фирма Legrand.

Российские и белорусские производители выпускают розетки, которые имеют контакты для подключения фазы и ноля внизу, заземления вверху. Зарубежная розетка имеет контакты для подключения фазы и ноля вверху, заземления внизу.

При подключении электроплиты, особенно трехфазной, нельзя путать местами полярность подключения. Это может вызвать, в лучшем случае отключение автомата на входном щитке, в худшем случае – поражение электротоком и возникновением пожара.

Перед подключением плиты, нужно внимательно изучить инструкцию по подключению ее к электросети. При покупке электроплиты, нужно обязательно проследить за тем, чтобы в комплект плиты входили розетка и вилка для ее подключения.

И еще одно - перед подключением электроплиты нужно непременно обесточить электропроводку, и если есть сомнения, в возможности правильного подключения электроплиты к сети, лучше пригласить специалиста. Только он сможет провести все работы грамотно, качественно и безопасно.

Вилка электрическая и штепсель - разбираемся с терминологией

Подключение любого домашнего электроприбора или мощного промышленного оборудования осуществляется при помощи штепсельного соединения.

Среди специалистов и любителей часто встречается понятие «штепсель», которым называют вилку электрическую, соединяемую с розеткой. Можно ли действительно считать, что вилка и штепсель – это одно и то же?

Основные понятия

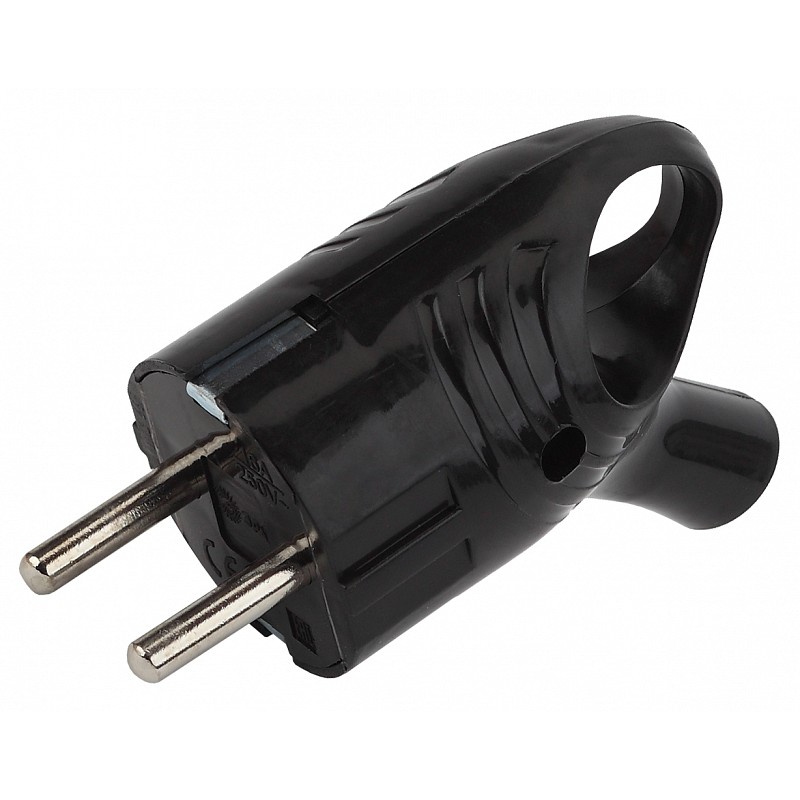

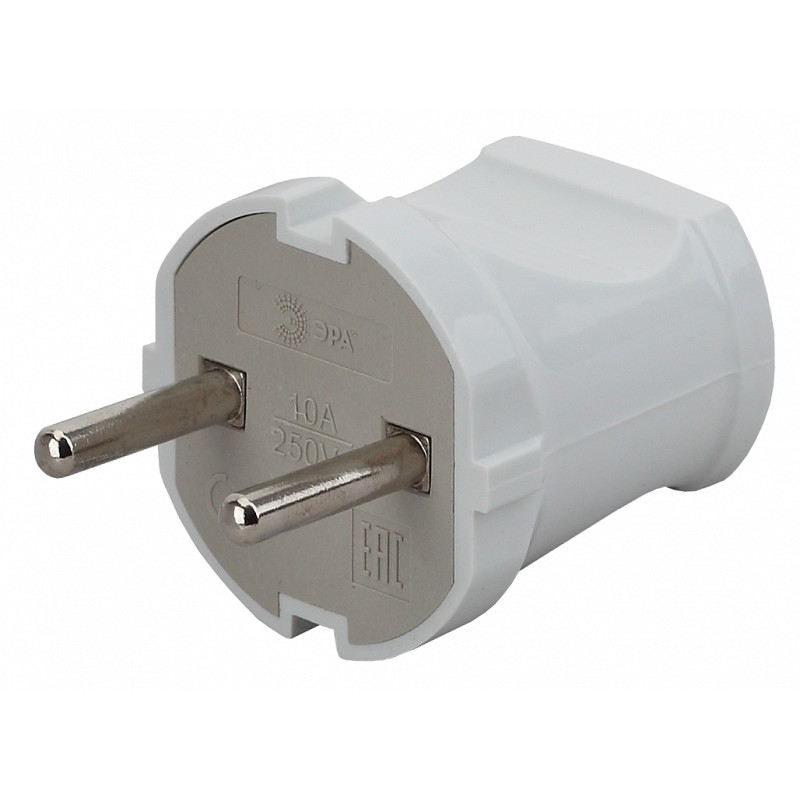

Вилка электрическая бытовая — это электротехническое устройство, обеспечивающее безопасное соединение электроприбора с розеткой и подачу электропитания на оборудование. Электрофурнитура имеет различную конструкцию, форму в зависимости от назначения, области применения, страны-производителя.

Существуют вилки с двумя, тремя или четырьмя контактами плоской прямоугольной или круглой формы. Для сети с напряжением 220 Вольт используют вилки электрические с заземлением и без, они отличаются между собой диаметром контактов. У изделия для подключения к 380 Вольт обычно более сложная и массивная конструкция.

Штепсель или вилка — как правильно

В дословном переводе с немецкого «штепсель» — это пробка, то есть соединение вилки с розеткой. В советских источниках дается разное определение термина.

Согласно словарю Ожегова, штепсель — это вилка, входящая в розетку, как обязательный элемент электрического соединения. В словаре Ушакова же формулировка противоположная, там штепселем называют устройство с двумя отверстиями, проще говоря, розетку.

Если обратиться к более современным источникам, например, к различным интернет-энциклопедиям, там сказано следующее. Существует понятие «штепсельное соединение», которое означает вилку, включенную в розетку, и эти два термина никак не разделяют. Получается, что штепселем называют как вилку, так и розетку, поэтому, предположим, что лучше говорить конкретнее — или штепсельная вилка, или штепсельная розетка.

Требования к электровилкам

 Конструкция вилки электрической согласно ГОСТа Р 51322.1-99 должна обеспечивать его надежную и безопасную эксплуатацию для людей и окружающей среды:

  1. Оптимальный контакт с розеткой при допустимой величине тока – при слабом контакте электрофурнитура перегревается, что может привести к воспламенению.
  2. Элементы сети изготавливаются из негорючих материалов.
  3. Токопроводящие элементы изолированы друг от друга.
  4. При неполном соединении вилки с розеткой отсутствует доступ к токоведущим частям.
  5. Изделие защищено от неправильного подключения — невозможно вставить в разъем только один штырь.

Помимо этого, электрическая штепсельная вилка должна быть защищена от перегрузок по току, безопасна при случайном повреждении или при подключении техники на 110 Вольт к розетке на 220 Вольт. Современные изделия производят с защитным заземлением, что особенно важно при подключении оборудования, работающего в условиях высокой влажности. Отдельное внимание некоторые производители при изготовлении уделяют поляризации, то есть устройство соединителей выполняется так, чтобы подключить их можно было только в одном положении.

В ГОСТ 30851.1-2002 приведена информация про общие требования и методы испытания вилок бытового назначения, а в ГОСТ 30849.

3-2002 – про соединительные устройства промышленного назначения.

Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование - стандарты, размеры / / Электрические разъемы и провода (кабели)  / / Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.
Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира.
Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.

Совместимость разъемов не грарнтирует правильную работу электрического оборудования, во-первых : см. таблицу напряжений и частот по странам ниже, а во вторых - вилка и розетка могут быть расчитаны на различные токи ( не суперважно, но важно)

Тип разъема Как это выглядит Другие наименования, пояснения.

A

Тип А

  • NEMA 1-15 (Североамериканский 15 А/125 В, незаземлённый) Северная Америка
  • ГОСТ 7396.
    1-89 — тип А 1-15 Россия
  • JIS C 8303, Класс II ( 15 А/100 В, незаземлённый)Япония

Вилки типа A совместимы с розетками типа B. Существуют поляризованные и неполяризованные вилки типа A. Поляризованные вилки типа A не входят в неполяризованные розетки типа A потому, что обе щели в розетке одинаково узки. Однако, неполяризованные и поляризованные вилки типа A входят в поляризованную розетку типа A и розетку типа B.

Японские вилка и розетка идентичны типу NEMA 1-15. Многие японские розетки и многовилочные адаптеры неполяризованы — щели в розетках одинакового размера — и принимают только неполяризованные вилки. Японские вилки в общем случае без проблем подходят к большинству североамериканских розеток, но поляризованным североамериканским вилкам может потребоваться переходник или замена для подключения к старым японским розеткам.

B

Тип B



  • NEMA 5-15 (15 А/125 В, заземлённая)Северная Америка
  • ГОСТ 7396. 1-89 — тип A 5-15, Россия
  • JIS C 8303, Класс I ( 15 А/100 В, заземлённая), Япония
  • CSA 22.2,_ 42, Канада



  • NEMA 5-20 ( 20 А/125 В, заземлённая) Северная Америка
  • ГОСТ 7396.1-89 — тип A 5-20, Россия
  • PBG (Parallel Blade with Ground), Северная Америка
  • Hubbell, Северная Америка
  • Edisson, Северная Америка

Вилка типа B имеет кроме параллельных плоских ножей круглый, или в форме буквы U заземляющий контакт. Иногда оба питающих контакта в вилках типа B узкие, потому, что из-за наличия заземляющего контакта вилку нельзя включить неправильно, однако в розетке щели имеют разные размеры для правильного подключения вилок типа A. Не всегда 20 и 15 амперные вилки и розетки совпадают (но часто это так).



С





  • CEE 7/16 (Europlug) 2. 5 А/250 В
  • ГОСТ 7396.1-89 — тип C5 вариант II
  • CEI 23-5 Италия

Данная ПЛОСКАЯ вилка рассчитана на силу тока 2,5 А. Поскольку она неполяризована, то может быть вставлена в розетку в любом положении, поэтому фаза и нейтраль подключаются случайным образом. Разнос и длина штырей позволяют безопасно включать её в большинство розеток CEE 7/17 тип C, тип E, тип H , CEE 7/4 (Schuko) тип F, CEE 7/7 тип E/F, тип J , тип K и тип L (L10 амперная).

  • Вилка CEE 7/17 (16 А/250 В, незаземлённая)
  • ГОСТ 7396.1-89 — тип C6

У этой вилки также два круглых штыря, но они имеют диаметр 4,8 мм, как и у типов E и F. У вилки имеется круглое пластмассовое или резиновое основание, которое препятствует её включению в маленькие розетки, предусмотренные для Europlug. Вилка предназначена только для больших круглых розеток для типов E и F, но может быть вставлена в розетку типа H, хотя это нежелательно, так как они рассчитаны на штыри меньшего диаметра. На вилке есть как отверстие для заземляющего штыря, так и (иногда) контактные полосы для боковых контактов.



С1 / C ссср

  • ГОСТ 7396.1-89 — тип C1 a (розетка) и b(вилка).

В СССР, согласно ГОСТ 7396.1-89 была стандартная вилка C1, такая же, как тип C, но со штырями, диаметром 4 мм. Такая вилка рассчитана на ток 6А. В советсткую розетку евровилку тяжело включить из-за разницы в толщине штырей. В еврозетку советскую вилку тяжело включить из-за того, что вилка C1 имеет круглое основание.

D и M

тип D

тип M

Тип D

  • BS 546 BS 546 (5 А/250 В, заземлённая)
  • ГОСТ 7396. 1-89 — тип B1

У неё три больших круглых штыря, размещённых по вершинам треугольника.

Тип M

15-амперная версия вилки D. В большинстве случаев, вилки и розетки D и M совместимы. Штыри на вилке D уже штырей на M и эту вилку всегда можно запихнуть в розетку M (будет ли контакт - как повезет), вилку же М не всегда можно запихать в розетку D.

E

Тип E

  • CEE 7/5
  • Французский тип E
  • ГОСТ 7396.1-89 — тип C3

Розетка несовместима с вилкой тип F CEE 7/4 .Заземление в розетке типа E выполнено круглым штырём, постоянно встроенным в розетку. Вилка круглая, с двумя круглыми штырями размером 4.8х19 мм, с расстоянием между ними 19 мм и отверстием для заземляющего штыря розетки. Розетка стыкуется с плоскими вилками тип C Europlug 7/16 и CEE 7/17. Вилка часто подходит к розеткам других типов, при применении силы можно повредить розетку.

F

Тип F

  • CEE 7/4
  • Немецкая Schuko 16 А/250 В, с заземлением
  • ГОСТ 7396.1-89 — тип C2

Рассчитана на ток до 16 Ампер, неполяризована и принимает вилки Тип C и Europlug CEE 7/16 и 7/17.

E/F

Тип E / F

  • Вилка CEE 7/7
  • Французско-Немецкая 16 А/250 В, с заземлением
  • ГОСТ 7396. 1-89 — тип С4

Вилка CEE 7/7 совместима с типами E и F. Поляризована при применении с розеткой типа E, но в розетках типа F привязка фазного и нейтрального проводов не соблюдается. Вилка рассчтана на 16 А. Заземляющие скобы на обеих сторонах для подключения к розетке тип F CEE 7/4 и гнездовой контакт для заземляющего штыря розетки тип E CEE 7/5 .

G

Тип G

  • BS 1363
  • Британская 13 А/230-240 В 50 Гц, заземлённая, с предохранителем
  • ГОСТ 7396.1-89 — тип B2 BS 1363 .

Предохранитель в вилку может быть вставлен любой, но по требованиям безопасности он должен быть рассчитан на максимальный ток предохраняемого устройства. Предохранитель имеет длину 1 дюйм (25,4 мм) согласно британскому стандарту BS 1362.

H

Тип H

  • SI 32
  • Израильская 16 А/250 В, с заземлением
  • IS16A-R

Две вилки и одна розетка, не встречаются нигде, кроме Израиля. Вилки несовместимы с розетками других типов. К большинству розеток типа H пожно подключить вилки типа C.

I

Тип I

  • AS/NZS 3112
  • Австралазийский тип 10 А/240 В
  • Китайский 10 А/250 В
  • ГОСТ 7396. 1-89 — тип A10-20
  • IRAM 2073 Аргентинский 10А/250В



J

Тип J

SEV 1011 (Швейцарский тип 10 А/250 В).

Для розеток подходят швейцарские вилки или плоские Europlug CEE 7/16 тип C .

K

Тип K

Датский 107-2-D1,

Розетка подходит для датских вилок, в нее можно вставить вилки типа C CEE 7/16 или CEE 7/17,типа E/F CEE7/7 и типа F CEE 7/4 (Schuko). Вилки почти никуда не подходят.

L

Тип L - центральный штырь - заземление

  • CEI 23-16/VII (итальянский 10 А/250 В)

В 10 амперную розетку (она поменьше) входит плоская вилка тип C (CEE 7/16)

  • CEI 23-16/VII (итальянский 16 А/250 В)

Не подходит более никуда.

M

См. тип D

Питающее напряжение и применяемые типы розеток и вилок по странам мира.

Страны и территории Тип розетки Однофазное напряжение Частота сети Примечание ( с удовольствием внесем Ваши замечания)
Австралия I 230 В 50 Гц
Австрия C, F 230 В 50 Гц
Азербайджан C 220 В 50 Гц
Азорские о-ва C, F 220 В 50 Гц
Албания C, F 220 В 50 Гц
Алжир C, F 230 В 50 Гц
Американское Самоа A, B, F, I 120 В 60 Гц
Ангилья A, B 110 В 60 Гц
Ангола C 220 В 50 Гц
Андорра C, F 230 В 50 Гц
Антигуа A, B 230 В 60 Гц в аэропорту 110 В
Аомынь (Макао) D, M, G, редко F 220 В 50 Гц
Аргентина C, I 220 В 50 Гц
Армения C, F 220 В 50 Гц
Аруба A, B, F 127 В 60 Гц в Лаго 115 В
Афганистан C, D, F 240 В 50 Гц встречается что угодно
Багамские о-ва A, B 120 В 60 Гц в некоторых отдаленных регионах 50 Гц
Балеарские о-ва C, F 220 В 50 Гц
Бангладеш A, C, D, G, K 220 В 50 Гц
Барбадос A, B 115 В 50 Гц
Бахрейн G 230 В 50 Гц в Авали 110 В, 60 Гц
Белоруссия C 220 В 50 Гц
Белиз A, B, G 110 В, 220 В 60 Гц
Бельгия C, E 230 В 50 Гц
Бенин C, E 220 В 50 Гц
Бермудские о-ва A, B 120 В 60 Гц
Болгария C, F 230 В 50 Гц
Боливия A, C 220 В 50 Гц в Ла-Пасе 115 В
Босния C, F 220 В 50 Гц
Ботсвана D, G, M 231 В 50 Гц
Бразилия A, B, C, I 127 В, 220 В 60 Гц
Бруней G 240 В 50 Гц
Буркина-Фасо C, E 220 В 50 Гц
Бурунди C, E 220 В 50 Гц
Бутан D, F, G, M 230 В 50 Гц
Вануату I 230 В 50 Гц
Великобритания (Англия, Британия, Объединенное Королевство) G, много реже D и M 230 В 50 Гц ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C
Венесуэла A, B 120 В 60 Гц также возможно 220 в с типом G для питания кондиционеров и т. п.
Венгрия C, F 230 В 50 Гц ранее 220 В
Восточный Тимор C, E, F, I 220 В 50 Гц
Вьетнам A, C 220 В 50 Гц тип A - в Южном Вьетнаме, тип C - в Северном. В дорогих отелях также применяется тип G
Габон C 220 В 50 Гц
Гаити A, B 110 В 60 Гц
Гайана A, B, D, G 240 В 60 Гц
Гамбия G 230 В 50 Гц
Гана D, G 230 В 50 Гц
Германия C, F 230 В 50 Гц ранее 220 В
Гваделупа C, D, E 230 В 50 Гц
Гватемала A, B 120 В 60 Гц
Гвинея C, F, K 220 В 50 Гц
Гвинея-Бисау C 220 В 50 Гц
Гибралтар G, K 240 В 50 Гц тип K только в Европорте
Гондурас A, B 110 В 60 Гц
Гонконг G, M, D 220 В 50 Гц
Гренада G 230 В 50 Гц
Гренландия C, K 220 В 50 Гц
Греция C, F 230 В 50 Гц ранее 220 В
Гуам A, B 110 В 60 Гц
Дания C, K, E 230 В 50 Гц
Джибути C, E 220 В 50 Гц
Доминика D, G 230 В 50 Гц
Доминиканская Республика A, B 110 В 60 Гц
Египет C 220 В 50 Гц
Замбия C, D, G 230 В 50 Гц
Западный Самоа I 230 В 50 Гц
Зимбабве D, G 220 В 50 Гц
Израиль C, H, M 230 В 50 Гц
Индия C, D, M 230 В 50 Гц
Индонезия C, F, реже G 127 В, 230 В 50 Гц
Иордания B, C, D, F, G, J 230 В 50 Гц
Ирак C, D, G 230 В 50 Гц
Иран F, реже C 220 В 50 Гц
Ирландия D, F, G, M 230 В 50 Гц ранее 220 В; иногда дополнительно 110 В
Исландия C, F 230 В 50 Гц
Испания C, F 230 В 50 Гц ранее 220 В
Италия C, F, L 230 В 50 Гц ранее 220 В
Йемен A, D, G 230 В 50 Гц
Кабо-Верде (о-ва Зеленого Мыса) C, F 220 В 50 Гц
Казахстан C, F 220 В 50 Гц
Каймановы о-ва A, B 120 В 60 Гц
Камбоджа A, C, G 230 В 50 Гц
Камерун C, E 220 В 50 Гц
Канада A, B 120 В 60 Гц иногда дополнительно 240 В
Канарские о-ва C, E, F, L 220 В 50 Гц
Катар D, G 240 В 50 Гц
Кения G 240 В 50 Гц
Кипр G 240 В 50 Гц
Киргизия C 220 В 50 Гц
Кирибати I 240 В 50 Гц
Китай (материковый) A, C, I 220 В 50 Гц
КНДР C 220 В 50 Гц
Колумбия A, B 120 В 60 Гц иногда дополнительно 240 В
Коморские о-ва C, E 220 В 50 Гц 50 Гц
Демократическая Республика Конго (Киншаса) C, D 220 В 50 Гц
Республика Конго (Браззавиль) C, E 230 В 50 Гц
Корея (Южная) A, B, C, F 220 В, реже 110 В 60 Гц типы A и B используются при напряжении 110 В в старых сооружениях
Коста-Рика A, B 120 В 60 Гц
Кот-д’Ивуар (Берег Слоновой Кости) C, E 230 В 50 Гц
Куба A, B 110 В 60 Гц
Кувейт C, G 240 В 50 Гц
Лаос A, B, C, E, F 230 В 50 Гц
Латвия C, F 220 В 50 Гц
Лесото M 220 В 50 Гц
Либерия A, B, C, E, F 120В, 240 В 50 Гц раньше 60 Гц; в частных электрических сетях возможно сохранение частоты 60 Гц; типы A и B используются при напряжении 110-120 В
Ливан A, B, C, D, G 110 В, 200 В 50 Гц
Ливия D, L 127 В, в отдельных городах 230 В 50 Гц
Литва C, F 230 В 50 Гц ранее 220 В
Лихтенштейн C, J 230 В 50 Гц
Люксембург C, F 230 В 50 Гц ранее 220 В
Маврикий C, G 230 В 50 Гц
Мавритания C 220 В 50 Гц
Мадагаскар C, D, E, J, K 127 В, 220 В 50 Гц
Мадейра C, F 220 В 50 Гц
Македония C, F 220 В 50 Гц
Малави G 230 В 50 Гц
Малайзия G, реже M, C 240 В 50 Гц тип M используют для подключения кондиционеров, сушилок и пр. C - дя аудио-видеотехники
Мали C, E 220 В 50 Гц
Мальдивы A, D, G, J, K, L 230 В 50 Гц
Мальта G 230 В 50 Гц
Марокко C, E 127 В, 220 В 50 Гц продолжается переход на 220 В
Мартиника C, D, E 220 В 50 Гц
Мексика A, B 120 В 60 Гц
Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) A, B 120 В 60 Гц
Мозамбик C, F, M 220 В 50 Гц тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту
Монако C, D, E, F 127 В, 220 В 50 Гц
Молдавия C, F 220-230 В 50 Гц
Монголия C, E 230 В 50 Гц
Монсеррат A, B 230 В 60 Гц
Мьянма (Бирма) C, D, F, G 230 В 50 Гц тип G используется только в дорогих отелях
Намибия D, M 220 В 50 Гц
Науру I 240 В 50 Гц
Непал C, D, M 230 В 50 Гц
Нигер A, B, C, D, E, F 220 В 50 Гц
Нигерия D, G 240 В 50 Гц
Нидерландские Антильские о-ва A, B, F 127 В, 220 В 50 Гц
Нидерланды (Голландия) C, F 230 В 50 Гц ранее 220 В
Никарагуа A, B 120 В 60 Гц
Новая Зеландия I 230 В 50 Гц
Новая Каледония E 220 В 50 Гц
Норвегия C, F 230 В 50 Гц
Нормандские острова C, G 230 В 50 Гц
ОАЭ C, D, G 220 В 50 Гц
Окинава A, B 100 В 60 Гц на военных объектах 120 В
Оман C, G 240 В 50 Гц
О. Мэн C, G 240 В 50 Гц
О-ва Кука I 240 В 50 Гц
Пакистан C, D, M, реже G 230 В 50 Гц тип M используется длф подключения кондиционеров и пр.
Панама A, B 110 В 60 Гц
Папуа-Новая Гвинея I 240 В 50 Гц
Парагвай C 220 В 50 Гц
Перу A, B, C 220 В 60 Гц в Таларе также 110 В, в Арекипе 50 Гц
Польша C, E 230 В 50 Гц
Португалия C, F 220 В 50 Гц
Пуэрто-Рико A, B 120 В 60 Гц
Реюньон E 220 В 50 Гц
Россия C, F 220 В 50 Гц довольно много советских розеток и вилок по ГОСТ - тип C 1 (С ссср) в таблице
Руанда C, J 230 В 50 Гц
Румыния C, F 230 В 50 Гц ранее 220 В; местами сохранились розетки советского стандарта по ГОСТ - тип C 1 (С ссср) в таблице
Сальвадор A, B 115 В 60 Гц
Сан-Томе и Принсипи C, F 220 В 50 Гц
Санта-Лючия G 240 В 50 Гц
Сейшельские о-ва G 240 В 50 Гц
Саудовская Аравия A, B, F, G 127 В, 220 В 60 Гц
Сектор Газа C, H, M 230 В 50 Гц
Сенегал C, D, E, K 230 В 50 Гц
Сент-Винсент и Гренадины A, C, E, G, I, K 230 В 50 Гц
Сербия C, F 220 В 50 Гц
Сингапур G, M, A, C 230 В 50 Гц типы A и C используются для подключения аудио-видеотехники, тип M - для кондиционеров, сушилок и т. п.
Сирия C, E, L 220 В 50 Гц
Словакия C, E 230 В 50 Гц
Словения C, F 230 В 50 Гц
Сомали C 220 В 50 Гц
Судан C, D 230 В 50 Гц
Суринам C, F 127 В 60 Гц
США A, B 120 В 60 Гц
Сьерра-Леоне D, G 230 В 50 Гц
Таджикистан C, I 220 В 50 Гц
Таиланд A, B, C 220 В 50 Гц
Тайвань A, B 110В, 220 В 60 Гц 220 В используется для питания кондиционеров и т. п.
Танзания D, G 230 В 50 Гц
Того C 220 В 50 Гц в Ломе 127 В
Тонга I 240 В 50 Гц
Тринидад и Тобаго A, B 115 В 60 Гц
Тунис C, E 230 В 50 Гц
Туркменистан (Туркмения) B, F 220 В 50 Гц
Турция C, F 230 В 50 Гц
Уганда G 240 В 50 Гц
Узбекистан C, F 220 В 50 Гц
Украина C, F 220 В 50 Гц
Уругвай C, F, I, L 230 В 50 Гц ранее 220 В
Фарерские о-ва C, K 220 В 50 Гц
Фиджи I 240 В 50 Гц
Филиппины A, реже B 220 В 60 Гц в некторорых регионах, например, в Багио 110 В
Финляндия C, F 230 В 50 Гц
Фолклендские о-ва G 240 В 50 Гц
Франция C, E 230 В 50 Гц ранее 220 В; тип C запрещен к установке более 10 лет
Французская Гвиана C, D, E 220 В 50 Гц
Французская Полинезия (Таити) A, B, E 110 В, 220 В 60 Гц, 50 Гц
Хорватия C, F 230 В 50 Гц
Центральноафриканская Республика C, E 220 В 50 Гц
Чад D, E, F 220 В 50 Гц
Черногория C, F 220 В 50 Гц
Чехия C, E 230 В 50 Гц
Чили C, L 220 В 50 Гц
Швейцария C, J 230 В 50 Гц
Швеция C, F 230 В 50 Гц
Шри-Ланка (Цейлон) D, M, G 230 В 50 Гц в новых домах и дорогих отелях чаще тип G
Эквадор A, B 120 В 60 Гц
Экваториальная Гвинея C, E 220 В 50 Гц
Эритрея C 230 В 50 Гц
Эстония C, F 230 В 50 Гц очень мало - по ГОСТ - тип C 1 (С ссср) в таблице
Эфиопия C, E, F, L 220 В 50 Гц
ЮАР M 220 В 50 Гц в некоторых городах 250 В
Ямайка A, B 110 В 50 Гц
Япония A, B 100 В 50 Гц, 60 Гц 50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц - в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима)



Типы электрических вилок и розеток

Просмотров 17 Опубликовано Обновлено

В данной статье приведены все типы электрических вилок и розеток, принятых в использование в странах мира.

Тип А

Это, так называемый, американский тип электрических розеток и вилок. Вилка имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, еще и в Японии. А так же в странах, где напряжение в сети составляет 110 Вольт.

Тип B

Аналогичный разъему типа A, но уже с дополнительным круглым контактом заземления. Используется в быту в тех же регионах мира, что вилки и розетки типа А.

Тип C

Это наш родной европейский тип розетки и вилки. На вилке имеется два круглых параллельных друг другу контакта. В её конструкции отсутствует третий заземляющий контакт. Это самый популярный в европейских странах тип электрических вилок и розеток, кроме Соединенного Королевства Великобритании, Ирландии, Мальты и Кипра. Используется в быту, где напряжение сети составляет 220 Вольт.

Тип D

Это старый британский тип с тремя круглыми контактами, установленными в форме треугольника. При этом один из контактов толще двух других. Данный тип розеток и вилок используется для максимального значения тока в электросетях таких стран, как Индия, Непал, Намибия и на острове Шри-Ланка.

Тип E

Данный тип имеет электрическую вилку с двумя круглыми контактами и отверстие под контакт заземления, который находится в гнезде розетки. Этот тип вилок розеток применяют в настоящее время в Польше, во Франции и в Бельгии.

Тип F

Модели данного типа похожи на модели розеток и вилок типа E. Только вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток и вилок используется, как правило, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G

Это типичная британская розетка и ее друг вилка с тремя плоскими контактами. Применяется в квартирах и частных домах Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – розетки данного типа конструкции часто выпускаются с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что необходимо сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H

Данная конструкция разъемов розетки и, соответственно вилки, используется только в государстве Израиль и в секторе Газа. Розетка и вилка имеют три плоских контакта, или в более ранней версии — круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для сетей напряжением 220 В и током до 16 А.

Тип I

Это, так называемая, австралийская розетка. Она, как и электрическая вилка, имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Существуют такие розетки и вилки с контактом заземления. Данные модели используются в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Тип J

Швейцарский тип электрических вилок и розеток. Вилку очень похожа на сородича из типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Применяются не только в Швейцарии, но и за ее пределами — в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K

Датские электрические розетки и вилки. Тип аналогичен популярному европейскому розетке типу C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в странах Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L

Итальянская вилка и розетка. Модель аналогична популярному европейскому типу C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такие розетки и вилки в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М

Это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания электроустройств током до 15 А. Широко используется в ЮАР, Свазиленд и Лесото.

Розетка для электроплиты: подключение силового устройства


Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п. 9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм2, а для трехфазной – пятижильный, но с меньшим сечением.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

  • под мойкой;
  • за стиральной машинкой;
  • посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному.  Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

  • однофазное;
  • двухфазное;
  • трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

  • на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
  • между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
  • заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 - выбор схемы подключения

Шаг 2 - подготовка клемм на плите

Шаг 3 - протяжка креплений клеммника

Шаг 4 - установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый - фаза, сине-белый - ноль, желто-зеленый - земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки - с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны - фаза, с левой - ноль, по центру - земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза - с фазой, ноль - с нолем, земля - с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 - проверка проводов в распределительной коробке

Шаг 2 - тестирование заземляющего провода

Шаг 3 - монтаж розетки на стену

Шаг 4 - проверка проводов в розетке

Шаг 5 - сборка вилки кабеля

Шаг 6 - проверка на соответствие проводов

Шаг 7 - проверка подключения кабеля к плите

Шаг 8 - монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 - проверка напряжение в розетке

Шаг 2 - тестирование подключения кабеля

Шаг 3 - проверка функционирования плиты

Шаг 4 - установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное – соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.

Розетки и вилки бытовые

Розетки типа A

 Вилка представляет собой две плоские параллельные контактные пластины с отверстиями, помогающими надежно зафиксировать вилку в розетке. Применяются в большинстве стран Северной Америки и на восточном побережье Южной Америки, для небольших устройств, которые не требуют заземления.

Используется в следующих странах:

Американское Самоа, Ангилья, Антигуа, Аруба, Багамские Острова, Бангладеш, Барбадос, Бермудские острова, Боливия, Бразилия, Камбоджа, Канада, Каймановы острова, Китай (без отверстий в лопасти и немного короче лопастей), Колумбии, Коста-Рика, Куба, Эквадор, Эль- Сальвадор, Гуам, Гватемала, Гайана, Гаити, Гондурас, Ямайка, Япония, Лаос, Ливан, Либерия, Мальдивские Острова, Мексика, Микронезия, Монтсеррат, Нидерландские Антильские острова, Никарагуа, Нигер, Окинава, Панама, Перу, Филиппины, Пуэрто-Рико, Санкт Винсент, Саудовская Аравия, Таити, Тайвань, Таиланд, США, Венесуэла, Вьетнам, Виргинские острова (США и Великобритания), Йемен.



Технически известен как NEMA 1-15 (Североамериканская 15 A/125 V незаземленная), эта простая вилка имеет два плоских параллельных втычных контакта. Первоначально контактные пластины были одинаковы, но более современные вилки имеют нейтральный контакт шире, чем фазный так, чтобы вилка могла быть вставлена в одну сторону. Новые поляризованне вилки не будут помещаться в старые типы розеток, но и старые, и новые вилки типа A вcтавляются в новые типа А и типа B розетки. Аналогичные вилки и розетки, как правило, встречаются в Японии, JIS C 8303, класс II (Японская 15 A / 100 V незаземленная). Они в основном идентичны Североамериканским, но к ним предъявляются более строгие требования, обязательного тестирования и утверждения. Японские вилки должны подхъодить к североамериканским розеткам, а для североамериканской поляризованной вилки может потребоваться переходник.

Розетки типа B

Электрический штекер типа B имеет два плоских параллельных лезвия, как у типа A, а также имеет круглый или плоский заземляющий контакт, более длинный, что обеспечивает заземление устройства раньше подключения питания. Заземляющий контакт толще или шире остальных, что исключает неправильную вставку вилки в розетку.

Распространен в тех же странах, что указаны для Типа А, за исключением следующих:  Бангладеш, Боливия, Камбоджа, Китай, Доминиканская Республика, Корея, Либерия, Мальдивские острова, Перу, Сент-Винсент, Таити, Таиланд, Вьетнам, Йемен. Также применяются на Азорских островах, Белизе, Тринидад и Тобаго, иногда в Японии.

Техническим названием типа B является NEMA 5-15 (Североамериканский 15 A/125 V с заземлением). Он также известен как "североамериканский 3-контактный". Заземляющий контакт длиннее, чем фазный и нейтральных штыри, так что устройство заземляется прежде, чем подключается питание. Если розетка типа B установлена таким образом, что заземление располагается внизу, нейтраль будет слева, а фазный контакт с правой стороны. Сама розетка может быть установлена заземлением вверх, вниз, вправо или влево.

Розетки типа C

Привычные нам розетки, стандартные в Советском Союзе. За рубежом известны как Europlug, совместно с электрическими вилками типа C в виде 2-контактного разъема с круглыми штекерами используются также в континентальной Европе, странах Ближнего Востока и большей части Африки, Южной Америки, Центральной Азии.

Страны, использующие вилки/розетки типа C:

Албания, Алжир, Ангола, Аргентина, Австрия, Азорские острова, Балеарские острова, Бангладеш, Бельгия, Боливия, Босния, Болгария, Бразилия, Буркина-Фасо, Бурунди, Камерун, Канарские острова, Кабо-Верде, Центральноафриканская Республика, Нормандские острова, Чили, Коморские Острова , Конго, Хорватия, Dem. Республика Конго (Заир), Кот-д'Ивуар (Берег Слоновой Кости), Cyrpus, Дания, Джибути, Египет, Сальвадор, Экваториальная Гвинея, Эритрея, Фарерские острова, Финляндия, Французская Гвиана, Габон, Германия, Гибралтар, Греция, Гренландия , Гваделупа, Гвинея, Гвинея-Бисау, Венгрия, Исландия, Индия, Индонезия, Иран, Ирак, остров Мэн, Израиль, Италия, Казахстан, Корея, Кувейт, Лаос, Ливан, Литва, Люксембург, Македония, Мадагаскар, Мадейра, Мали , Мартиника, Маврикий, Мавритания, Монако, Черногория, Марокко, Мозамбик, Мьянма, Непал, Нигер, Нидерланды, Норвегия, Оман, Пакистан, Парагвай, Перу, Филиппины, Польша, Португалия, Румыния, Руанда, Сент-Винсент, Сенегал , Сербия, Словения, Советский Союз, Сомали, Судан, Суринам, Швеция, Швейцария, Сирия, Таиланд, Того, Тунис, Турция, Уругвай, Вьетнам, Южная Африка.

Техническая информация о электрических розетках типа C:

Розетка/вилка типа С технически известна как CEE 7 / 16 (Europlug 2,5 A/250 V ). Существует аналогичный немного более крупный разъем, который известен как 7 / 17. CEE 7 / 16 предназначен для устройств, которые требуют 2,5 А или меньше. Конструктивно вилка представляет собой два круглых штекера на расстоянии 19 мм между центрами и диаметром 4 мм, длина штекеров  такова, что дает возможность включения в большинство розеток типа C, E, F, H, и в некоторые модели розеток L. CEE 7 / 17 имеет пластиковую круглую или резиновую основу, что не мешает ему быть вставленным в большинство вышеперечисленных розеток. Основание имеет отверстия для того, чтобы не мешали заземляющие контакты.

Розетки типа D

Тип D электрический разъем тип D также известен как Старый британский. Вилка состоит из трех больших круглых штырей, расположенных в виде треугольника, и обычно встречаются в странах, которые первоначально были электрифицированы англичанами.

Розетки/вилки типа D распространены в следующих странах:

Афганистан, Бангладеш, Бенин, Ботсвана, Камерун, Чад, Dem. Республика Конго (Заир), Доминика, Эквадор, Сальвадор, Эфиопия, Французская Гвиана, Гана, Греция, Гваделупа, Гайана, Гонконг, Индия, Ирак, Иордания, Кения, Ливан, Ливия, Макао, Мадагаскар, Мальдивские острова, Мартиника , Монако, Мьянма (Бирма), Намибия, Непал, Нигер, Нигерия, Оман, Пакистан, Сент-Китс и Невис, Сенегал, Сьерра-Леоне, Шри-Ланка, Судан, Танзания, Объединенные Арабские Эмираты, Йемен, Замбия, Зимбабве.

Техническое название штекер D и розетка BS 546 (5 A/250 V с заземлением). Этот тип являлся стандартным в Великобритании до 1940г. Кроме того, ранее использовался в Южной Африке, но было вытеснен типом M. В других бывших британских колониях, вилка была в основном заменена типа G. Сегодня тип D, а также его 2А вариант иногда используется в Великобритании для централизованного включения схемы освещения, для того, чтобы отличить их от обычных схем питания.

Розетки типа E

Электрическая вилка типа E представляет собой два круглых штыря на расстоянии 19 мм друг от друга, с отверстием для штыря заземления розетки. Розетка типа E также примет вилку типа C, а также вилку типа E возможно вставлять в розетки типа F.

Страны, использующие электрические розетки типа E:

Бельгия, Буркина-Фасо, Бурунди, Камерун, Канарские острова, Центральная Африканская Республика, Чад, Коморские Острова, Конго, Кот-д'Ивуар (Берег Слоновой Кости), Чешская Республика, Джибути, Сальвадор, Экваториальная Гвинея, Франция, Французская Гвиана, Греция, Гваделупа , Ирландии, Индонезии, Италии, Лаос, Латвия, Литва, Мадагаскар, Мали, Мартиника, Монако, Марокко, Нигер, Польша, Сент-Винсент, Сенегал, Словакия, Сирия, Таити, Тунис.

Электрические розетки и вилки типа E являеюся стандартными во Франции, Бельгии, Дании, Польше и других странах. Это несовместимо с типом F, что является стандартом в Германии, Нидерландах и других странах континентальной Европы. Несовместимость обусловлена наличием круглого штыря в розетке, служащего для заземления техники.

Розетки типа F

Тип вилки F и розетки похож на тип Е, но есть две заземляющие пружины, благодаря которым корпус электроприборов заземляется. Он широко известен как "Schuko", от немецкого слова "Schukostecker", что означает "контакт с защитной пробкой". Это привычные нам разъемы, которые обычно называют "с заземлением" или "евро"

Страны, использующие электрические розетки типа F:

Алжир, Американское Самоа, Аруба, Австрия, Азорские острова, Балеарские острова, Босния, Болгария, Кабо-Верде, Чад, Хорватия, Сальвадор, Финляндия, Франция, Германия, Греция, Гвинея, Венгрия, Исландия, Индонезия, Иордания, Италия, Корея, Лаос, Люксембург, Мадейра, Монако, Мозамбик, Мьянма, Нидерланды, Нидерландские Антильские острова, Нигер, Норвегия, Португалия, Румыния, Сербия, страны бывшего СССР, Испания, Суринам, Швеция, Турция, Уругвай.

Информация об электрических розетках типа F:

"Schuko" вилки и розетки с боковыми заземляющими контактами симметричны, что позволяет фазный и нейтральных контакты менять местами. Тип розеток F также будет принимать вилки типов C и E.

Розетки типа G

Электрические вилки и розетки типа G известны как "британские 3-штырьковые разъемы". Вилка представляет собой три прямоугольных штыря. Еще одна отличительная особенность - вилка содержит предохранитель, которое защищает проводку от перегрузок и коротких замыканий. Розетки типа G, как правило, содержат выключатель безопасности.

Страны, использующие электрические розетки/вилки типа G:

Бангладеш, Бахрейн, Белиз, Ботсвана, Бруней, Венесуэла, Нормандские острова, Кипр, Китай, Доминика, Сальвадор, Гамбия, Гана, Гибралтар, Гренада, Гватемала, Гайана, Hong Kong, Ирак, Ирландия, остров Мэн, Иордании, Кении , Кувейт, Ливан, Макао, Малави, Малайзия, Мальдивы, Маврикий, Мальта, Мьянма, Нигерия, Оман, Катар, Сент-Китс и Невис, Сент-Люсия, Сент-Винсент, Саудовская Аравия, Сейшельские Острова, Сьерра-Леоне, Сингапур, Танзания , Уганда, Объединенные Арабские Эмираты, Великобритания, Вьетнам, Йемен, Замбия, Зимбабве.

Информация об электрическом разъеме типа G

Тип G широко известен как 13-амперный разъем, техническое название BS 1363 (Британский A/230-240 13 V 50 Гц с заземлением и плавким предохранителем). По соображениям безопасности, правила Великобритании требуют оснащения отверстий розетки шторками на фазном и нейтральном контактах. Эти шторки открываются после включения более длиного  заземляющего штыря. Конечно, можно открыть шторки втыканием отвертки в заземляющее отверстие для того, чтобы попытаться вставить вилку другого типа, но это не рекомендуется по понятным причинам.

Розетки типа H

Тип H, известный как израильский, представляет собой трехконтактные электрические розетки и вилки, применяется в Израиле. Контакты плоские, немного овальные, расположены треугольником.

Страны, использующие тип электрические розетки типа H:

Израиль, Газа.

Информация об электрических розетках и вилках типа H:

Тип H, или Израильский 16 A/250 V имеет одну неприятную особенность - вилка несовместима с другими розетками. Допустимый ток 16А, но тонкие плоские контакты часто перегреваются при подключении мощных приборов. В 1989 году разъем был изменен - плоские ранее контакты стали делать толще и круглее. Розетки, производимые после 1989 года, принимают как старые, так и новые вилки, а также вилки типа C. Старые розетки типа H принимают только стандартные вилки типа H и уже очень редки в Израиле.

Розетки типа I

Вилка типа I (известен как Австралийский) электрических розеток  имеет два плоских контакта вверху, которые образуют перевернутую букву V, а также заземляющий штекер внизу. Соответственно, розетка имеет три продолговатых отверстия, таким же образом расположенных.

Страны, использующие розетки типа I:

Американское Самоа, Аргентина, Австралия, Китай, Сальвадор, Фиджи, Гватемала, Кирибати, Науру, Новая Зеландия, Окинава, Панама, Папуа-Новая Гвинея, Сент-Винсент, Таджикистан, Тонга, Уругвай.

Информация об электрических розетках типа I:

Розетки/вилки типа I используются в Австралии и Новой Зеландии, и обычно имеют выключатель для дополнительной безопасности. Существует множество модификаций I типа вилок и розеток, но они всегда 3-контактные. Есть несколько AS / NZS вариантов номинальным током 15, 20, 25 и 32 А.

Розетки типа K

Тип K электрические вилки с двумя круглыми штырьками и полукруглым штырем заземления. Часто называют "датский 3-контактный". Он похож на тип E, но штырь заземления не на розетке, а на вилке.

Страны, использующие электрические типа К Plug:

Бангладеш, Дания, Фарерские острова, Гренландия, Гвинея, Мадагаскар, Мальдивские Острова, Сент-Винсент, Сенегал, Тунис.

Информация о электрической розетке типа K:

Этот разъем известен как датский стандартный 10A/250V. Розетка типа K примет вилки типов C и F. Хотя разъем типа E также подходит в гнездо, он не должен использоваться для устройств, которые должны быть заземлены. В прошлом датские розетки были оснащены переключателем для защиты от прикосновения при подключении или отключении разъема. Сегодня розетки без переключателей разрешаются, но они должны иметь полости, которые защищают человека от прикосновения.

Розетки типа M

Тип M или южноафриканский, электрические вилки состоят из 3-х круглых штырей. По существу является увеличенным вариантом типа D.

Страны, использующие электрические розетки типа M:

Гонконг, Мозамбик, Южная Африка, Свазиленд.

Информация об электрической розетке типа M:

Тип M электрической розетки/вилки технически известнен как BS 546 (Южно-Африканская 15 A/250 V). Он принят как стандартный разъем в Южной Африке.

Розетки типа N

Всемирно известны как китайские.

Страны, использующие электрические розетки типа N:

Великобритания, Ирландия, Гонконг, Сингапур, Средний Восток, Япония, Китай, Новая Зеландия, Фиджи.

Но могут встретиться и в любой другой стране. Вилки совместимы с розеткой типа I, от которых отличаются отсутствием заземляющего контакта.

Усенко К.А., инженер-электрик,

[email protected]

Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.

В умных розетках и различных гаджетах для умного дома, в домашних ip-камерах и других устройствах, которые, в основном, выпускаются в Поднебесной и предназначены для продажи по всему миру необходимо обращать внимание на тип вилки в устройстве или в блоке питания. Также, есть устройства, которые предназначены только для внутреннего (китайского) рынка и для наших розеток просто необходимо использовать переходники.

Сразу отметим, что в Украине распространены стандарты розеток и вилок типа C (EU Type C) и F (EU Type F). При несовместимости типа вилки и розетки необходимо использовать специальные переходники или адаптеры.


Наиболее распространенные типы вилок и розеток:


  • Тип A (US Type A) - американская розетка без заземления. Два вертикальных плоских штырька.
  • Тип B (US Type В) - американская розетка с заземлением. От типа A отличается наличием центрального D-образного заземляющего штыря.
  • Тип C (EU Type C) - европейская розетка без заземления. Два круглых штырька.
  • Тип D (UK Type D) - старая английская розетка. Два тонких (L, N) и один толстый (E) круглые штырьки. Этот старый английский стандарт поддерживается в основном в Индии.
  • Тип E (EU Type E) - французская розетка. Два круглых контакта и заземленный контакт, выступающий из верхней части розетки. Вилка для Е типа - круглых штырька и разъем под заземление.
  • Тип F (EU Type F), европейская розетка с заземлением - два круглых штырька, как и у типа C, контактные пластины для заземления. Часто этот тип называется Schuko, от немецкого schutzkontakt, что означает "защищенный, или заземленный" контакт. Розетки и вилки этого типа симметричны, положение контактов при подключении не имеет значения.
  • Тип G (UK Type G) - английская розетка. Три больших плоских контакта, расположенных треугольником. Внутри вилки находится предохранитель, т.к. британские стандарты допускают большую силу тока в бытовой электрической цепи.
  • Тип H (Type H) - израильская розетка. Три контакта, расположенных в форме буквы Y (до 1989 года контакты были плоскими, затем их заменили на круглые). Этот тип используется только в Израиле и несовместим со всеми остальными розетками и вилками.
  • Тип I (AU Type I) - австралийская розетка. Два плоских контакта + третий - заземляющий контакт. Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
  • Тип J (EU Type J) - швейцарская розетка. Три круглых контакта как и у типа C, а третий, заземляющий контакт,  смещен немного в сторону.
  • Тип K (EU Type K) - датская розетка. Стандарт похож на французский тип E, только выступающий заземляющий контакт находится на вилке, а не в розетке (в розетке разъем под заземляющий контакт).
  • Тип L (EU Type L) - итальянская розетка. Три круглых контакта в ряд.


Для устройств, которые ориентированы для продаж на европейский рынок вилка питания может быть универсальная - одинаково хорошо подходить для розеток типа E и F.


При выборе девайсов, которые продаются по всему миру, не забывайте и о напряжении питания для устройства - в большинстве стран Северной, Центральной и Южной Америки, а также в Японии в электросетях общего назначения используется напряжение 110 - 127 B при частоте 60 Гц. В остальных странах за редкими исключениями используется напряжение 220 - 240 В при частоте 50 Гц. Но напряжение питания это уже совсем другая история и другой пост в нашем блоге!

Типы розеток

• Искусство путешествовать: блуждать, исследовать, открывать: Искусство путешествовать: блуждать, исследовать, открывать

Путешествовать - это весело (все согласятся), но собирать вещи для поездки, подавать документы на визу, представлять себе, как мы водим условия, а электричество (типы розеток) и глобальный интернет - это не так уж и весело. Правильно?

Мы понимаем вашу боль. Поскольку мы путешествуем по миру и стараемся убедиться, что у нас есть идеальный контрольный список для подготовки и упаковки, к сожалению, это случается редко. Но сегодня для вас есть хорошие новости. Мы собрали и сделали для вас заметки, чтобы помочь вам решить, какие адаптеры вам могут понадобиться в следующей международной поездке.

В настоящее время используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США, начиная с буквы A и заканчивая буквой O. Всего 15 различных типов розеток. (вздох)

Посетите веб-сайт мировых стандартов, чтобы увидеть глобальную карту, показывающую распространение различных типов вилок, используемых во всем мире, и подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частота.Весело, верно!

Тип A

В основном используется в США, Канаде, Мексике и Японии
Контакты: 2 контакта
Заземление: Не заземлено
А: 15 A
Напряжение: 100 - 127 В
Совместимость: Розетка совместима с типом вилки B

Тип B

В основном используется в США, Канаде, Мексике и Японии
Контакты: 3 контакта
Заземление: Заземление
Ампер: 15 A
Напряжение: 100 - 127 В
Совместимость: Нет

Тип C

Обычно используется в Европе, Южной Америке и Азии
Контакты: 2 контакта
Заземление: Не заземлено
Ампер: 2. 5 A
Напряжение: 220 - 240 В
Совместимость: Нет

Тип D

В основном используется в Индии и Непале
Контакты: 3 контакта
Заземление: Заземлено
А: 5 A
Напряжение: 220 - 240 В
Совместимость : Розетка совместима с вилкой типа C (небезопасная совместимость с E и F)

Тип E

В основном используется во Франции, Бельгии, Польше, Словакии и Чехии.
Контакты: 2 контакта
Заземление: заземлено
Ампер: 16 A
Напряжение: 220 - 240 В
Совместимость: Розетка, совместимая с вилками типов C и F

Тип F

Используется почти везде в Европе и России (кроме Великобритании и Ирландии)
Контакты: 2 контакта
Заземление: заземлено
А: 16 А
Напряжение: 220 - 240 В
Совместимость: Розетка, совместимая с вилками типов C и E

Тип G

В основном используется в Великобритании, Ирландии, Мальте, Малайзии, Гонконге и Сингапуре
Контакты: 3 контакта
Заземление: заземлено
А: 13 А
Напряжение: 220 - 240 В
Совместимость: Нет

Тип H

Используется исключительно в Израиле (включая Западный берег и сектор Газа)
Контакты: 3 контакта
Заземление: заземлено
А : 16 A
Напряжение: 220 - 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип I

В основном используется в Австралии, Новой Зеландии, Китае и Аргентине.
Контакты: 2 или 3 контакта
Земля: 2 контакта не заземлены / 3 контакта заземлены
А: 10 A
Напряжение: 220 - 240 В
Совместимость: Нет

Тип J

Используется почти исключительно в Швейцарии, Лихтенштейне и Руанде
Контакты: 3 контакта
Заземление: заземлено
Ампер: 10 A
Напряжение: 220 - 240 В
Совместимость: Розетка совместима с вилкой типа C

Тип K

Используется почти исключительно в Дании и Гренландии
Контакты: 3 контакта 9001 7 Заземление: заземлено
А: 16 А
Напряжение: 220 - 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

Тип L

Используется почти исключительно в Италии и Чили. : 3 контакта
Земля: Заземлен
А: 10 А и 16 А
220 - 240 В
Совместимость: Розетка 10 А, совместимая с вилкой типа C (версия 10 А)

Тип M

В основном используется в Южной Африке
Контакты: 3 контакта
Заземление: заземлено
Ампер: 15 А
Напряжение: 220-240 В
Совместимость: Нет

Тип N

Используется почти исключительно в Бразилии
Контакты: 3 контакта
Заземление: заземлено
А: 10 A & 20 A
Напряжение: 100 - 240 В
Совместимость: Розетка, совместимая с вилкой типа C

Тип O

Используется исключительно в Таиланде
Контакты: 3 контакта
Земля: заземлена
Ампер: 16 A
Напряжение: 220 - 240 В
Совместимость: Розетка, совместимая с вилкой типа C (небезопасная совместимость с E и F)

* Все вилки и розетки, изображение предоставлено: Мировые стандарты ЕС

Вилки и розетки переменного тока

Вилки и розетки переменного тока

Вилки и розетки переменного тока

позволяют подключать электрооборудование к первичному источнику переменного тока (переменного тока) в зданиях и на других объектах. Электрические вилки и розетки отличаются друг от друга номинальным напряжением и током, формой, размером и типом разъема. Были стандартизированы различные системы вилок и розеток, и в разных частях мира используются разные стандарты.

15 Типы, используемые сегодня

В настоящее время используются 15 типов электрических розеток, каждому из которых была присвоена буква Управления международной торговли Министерства торговли США (ITA), начинающаяся с буквы A и проходящая через алфавит.Эти письма совершенно произвольны: они на самом деле ничего не требуют.


Тип A

Штекеры

типа A в основном используются в США, Канаде, Мексике и Японии (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 2 контакта
  • не заземлен
  • 15 А
  • почти всегда 100 - 127 В
  • Розетка
  • совместима с вилкой типа A

Тип B

Штекеры

типа B в основном используются в США, Канаде, Мексике и Японии (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 15 А
  • почти всегда 100 - 127 В
  • Розетка
  • , совместимая с вилками типов A и B

Тип C

Штекеры

типа C обычно используются в Европе, Южной Америке и Азии (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 2 контакта
  • не заземлен
  • 2.5 А
  • почти всегда 220 - 240 В
  • Розетка
  • совместима с вилкой типа C

Тип D

Вилки

типа D в основном используются в Индии (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 5 А
  • 220 - 240 В
  • Розетка
  • , совместимая с вилкой типа D (частичная и небезопасная совместимость с C, E и F)

Тип E

Вилки

типа E в основном используются во Франции, Бельгии, Польше, Словакии и Чехии (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 2 контакта
  • с заземлением
  • 16 А
  • 220 - 240 В
  • Розетка
  • совместима с вилками типов C, E и F

Тип F

используется почти повсюду в Европе и России, за исключением Великобритании и Ирландии (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 2 контакта
  • с заземлением
  • 16 А
  • 220 - 240 В
  • Розетка
  • совместима с вилками типов C, E и F

Тип G

Вилки типа G в основном используются в Великобритании, Ирландии, Мальте, Малайзии и Сингапуре (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 13 А
  • 220 - 240 В
  • Розетка
  • совместима с вилкой типа G

Тип H

Вилки

типа H используются исключительно на Западном берегу и в секторе Газа (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 16 А
  • 220 - 240 В
  • Розетка
  • совместима с вилками типов C и H (небезопасная совместимость с E и F)

Тип I

Вилки

типа I в основном используются в Австралии, Новой Зеландии, Китае и Аргентине (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 2 или 3 контакта
  • 2 контакта: не заземлены / 3 контакта: заземлены
  • 10 А
  • 220 - 240 В
  • Розетка
  • совместима с вилкой типа I

Тип J

Вилки типа J используются почти исключительно в Швейцарии, Лихтенштейне и Руанде (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 10 А
  • 220 - 240 В
  • Розетка
  • совместима с вилками типов C и J

Тип K

Штекеры

типа K используются почти исключительно в Дании и Гренландии (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 16 А
  • 220 - 240 В
  • Розетка
  • , совместимая с вилками типов C и K (небезопасная совместимость с E и F)

Тип L

Штекеры

типа L используются почти исключительно в Италии и Чили (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 10 А и 16 А
  • 220 - 240 В
  • Розетка на 10 А, совместимая с вилками типа C и L (версия на 10 А) / розетка на 16 А, совместимая с вилкой типа L (версия на 16 А)

Тип M

Штекеры

типа M в основном используются в Южной Африке (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 15 А
  • 220 - 240 В
  • Розетка
  • совместима с вилкой типа M

Тип N

Штекеры

типа N используются почти исключительно в Бразилии (полный список см. Здесь для списка стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 10 А и 20 А
  • 100 - 240 В
  • Розетка
  • совместима с типами вилок C и N

Тип O

Вилки

типа O используются исключительно в Таиланде (полный список см. Здесь, где приведен список стандартов по странам)

Характеристики:
  • 3 контакта
  • с заземлением
  • 16 А
  • 220 - 240 В
  • Розетка
  • совместима с вилками типов C и O (небезопасная совместимость с E и F)

Заземление (заземление)

Обратите внимание, что не во всех стандартах есть 3-й контакт заземления: при установке необходимо учитывать электробезопасность.

Третий контакт для заземления предназначен для защиты от нарушения изоляции подключенного устройства. Некоторые ранние незаземленные типы вилок и розеток были пересмотрены, чтобы включить заземляющий штырь, или были заменены на заземленные типы.

Разные типы вилок используются для разных классов устройств IEC. Присвоенный класс зависит от того, заземлено ли устройство, и от степени изоляции, которую оно включает. Например, класс I относится к заземленному оборудованию, которому требуется третий контакт в вилке и розетке, а класс II относится к незаземленному оборудованию, защищенному двойной изоляцией.


Список стран, а также напряжение, частота и типы вилок сети

Примечание: Список предоставляется только для информации и считается правильным на момент публикации. Возможны региональные различия и изменения. Пожалуйста, проверьте на месте, чтобы быть уверенным.

Страна / штат / территория Однофазное напряжение (вольт) Частота (герцы) Тип штекера
Абу-Даби (не страна, а столица Объединенных Арабских Эмиратов) 230 В 50 Гц G
Афганистан 220 В 50 Гц C / F
Албания 230 В 50 Гц C / F
Алжир 230 В 50 Гц C / F
Американское Самоа 120 В 60 Гц A / B / F / I
Андорра 230 В 50 Гц C / F
Ангола 220 В 50 Гц С
Ангилья 110 В 60 Гц A / B
Антигуа и Барбуда 230 В 60 Гц A / B
Аргентина 220 В 50 Гц я
Армения 230 В 50 Гц C / F
Аруба 120 В 60 Гц A / B / F
Австралия 230 В 50 Гц я
Австрия 230 В 50 Гц C / F
Азербайджан 220 В 50 Гц C / F
Азорские острова 230 В 50 Гц B / C / F
Багамы 120 В 60 Гц A / B
Бахрейн 230 В 50 Гц G
Балеарские острова 230 В 50 Гц C / F
Бангладеш 220 В 50 Гц A / C / D / G / K
Барбадос 115 В 50 Гц A / B
Беларусь 220 В 50 Гц C / F
Бельгия 230 В 50 Гц C / E
Белиз 110 В / 220 В 60 Гц A / B / G
Бенин 220 В 50 Гц C / E
Бермудские острова 120 В 60 Гц A / B
Бутан 230 В 50 Гц C / D / G
Боливия 230 В 50 Гц , кондиционер
Бонайре 127 В 50 Гц , кондиционер
Босния и Герцеговина 230 В 50 Гц C / F
Ботсвана 230 В 50 Гц D / G
Бразилия 127 В / 220 В 60 Гц C / N
Британские Виргинские острова 110 В 60 Гц A / B
Бруней 240 В 50 Гц G
Болгария 230 В 50 Гц C / F
Буркина-Фасо 220 В 50 Гц C / E
Бирма (официально Мьянма) 230 В 50 Гц A / C / D / G / I
Бурунди 220 В 50 Гц C / E
Камбоджа 230 В 50 Гц A / C / G
Камерун 220 В 50 Гц C / E
Канада 120 В 60 Гц A / B
Канарские острова 230 В 50 Гц C / E / F
Кабо-Верде (по-португальски: Кабо-Верде) 230 В 50 Гц C / F
Каймановы острова 120 В 60 Гц A / B
Центральноафриканская Республика 220 В 50 Гц C / E
Чад 220 В 50 Гц C / D / E / F
Нормандские острова (Гернси и Джерси) 230 В 50 Гц C / G
Чили 220 В 50 Гц C / L
Китай, Народная Республика 220 В 50 Гц A / C / I
Остров Рождества 230 В 50 Гц Я
Кокосовые (Килинг) острова 230 В 50 Гц Я
Колумбия 110 В 60 Гц A / B
Коморские Острова 220 В 50 Гц C / E
Конго, Демократическая Республика (Конго-Киншаса) 220 В 50 Гц C / D / E
Республика Конго (Конго-Браззавиль) 230 В 50 Гц C / E
Острова Кука 240 В 50 Гц я
Коста-Рика 120 В 60 Гц A / B
Кот-д’Ивуар (Кот-д’Ивуар) 220 В 50 Гц C / E
Хорватия 230 В 50 Гц C / F
Куба 110 В / 220 В 60 Гц A / B / C / L
Кюрасао 127 В 50 Гц A / B
Кипр 230 В 50 Гц G
Кипр, Север (непризнанное, самопровозглашенное государство) 230 В 50 Гц G
Чехия (Чехия) 230 В 50 Гц C / E
Дания 230 В 50 Гц C / E / F / K
Джибути 220 В 50 Гц C / E
Доминика 230 В 50 Гц D / G
Доминиканская Республика 120 В 60 Гц A / B / C
Дубай (не страна, а самый большой город Объединенных Арабских Эмиратов) 230 В 50 Гц G
Восточный Тимор (Тимор-Лешти) 220 В 50 Гц C / E / F / I
Эквадор 120 В 60 Гц A / B
Египет 220 В 50 Гц C / F
Сальвадор 120 В 60 Гц A / B
Англия 230 В 50 Гц G
Экваториальная Гвинея 220 В 50 Гц C / E
Эритрея 230 В 50 Гц C / L
Эстония 230 В 50 Гц C / F
Эфиопия 220 В 50 Гц C / F / G
Фарерские острова 230 В 50 Гц C / E / F / K
Фолклендские острова 240 В 50 Гц G
Фиджи 240 В 50 Гц я
Финляндия 230 В 50 Гц C / F
Франция 230 В 50 Гц C / E
Французская Гвиана 220 В 50 Гц C / D / E
Габон (Габонская Республика) 220 В 50 Гц С
Гамбия 230 В 50 Гц G
Сектор Газа (Газа) 230 В 50 Гц C / H
Грузия 220 В 50 Гц C / F
Германия 230 В 50 Гц C / F
Гана 230 В 50 Гц D / G
Гибралтар 230 В 50 Гц G
Великобритания (GB) 230 В 50 Гц G
Греция 230 В 50 Гц C / F
Гренландия 230 В 50 Гц C / E / F / K
Гренада 230 В 50 Гц G
Гваделупа 230 В 50 Гц C / E
Гуам 110 В 60 Гц A / B
Гватемала 120 В 60 Гц A / B
Гвинея 220 В 50 Гц С / Ж / К
Гвинея-Бисау 220 В 50 Гц С
Гайана 120 В / 240 В 60 Гц A / B / D / G
Гаити 110 В 60 Гц A / B
Голландия (официально Нидерланды) 230 В 50 Гц C / F
Гондурас 120 В 60 Гц A / B
Гонконг 220 В 50 Гц G
Венгрия 230 В 50 Гц C / F
Исландия 230 В 50 Гц C / F
Индия 230 В 50 Гц C / D / M
Индонезия 230 В 50 Гц C / F
Иран 230 В 50 Гц C / F
Ирак 230 В 50 Гц C / D / G
Ирландия (Ирландия) 230 В 50 Гц G
Ирландия, Северная 230 В 50 Гц G
Остров Мэн 230 В 50 Гц C / G
Израиль 230 В 50 Гц C / H
Италия 230 В 50 Гц К / Ж / Л
Ямайка 110 В 50 Гц A / B
Япония 100 В 50 Гц / 60 Гц A / B
Иордания 230 В 50 Гц C / D / F / G / J
Казахстан 220 В 50 Гц C / F
Кения 240 В 50 Гц G
Кирибати 240 В 50 Гц я
Корея, Северная 220 В 50 Гц С
Корея, Южная 220 В 60 Гц Ф
Косово 230 В 50 Гц C / F
Кувейт 240 В 50 Гц G
Кыргызстан 220 В 50 Гц C / F
Лаос 230 В 50 Гц A / B / C / E / F
Латвия 230 В 50 Гц C / F
Ливан 230 В 50 Гц C / D / G
Лесото 220 В 50 Гц M
Либерия 120 В / 220 В 60 Гц A / B / C / F
Ливия 230 В 50 Гц C / L
Лихтенштейн 230 В 50 Гц C / J
Литва 230 В 50 Гц C / F
Люксембург 230 В 50 Гц C / F
Макао 220 В 50 Гц G
Македония, Республика (бывшая югославская Республика Македония, БЮРМ) 230 В 50 Гц C / F
Мадагаскар 220 В 50 Гц C / E
Мадейра 230 В 50 Гц C / F
Малави 230 В 50 Гц G
Малайзия 240 В 50 Гц G
Мальдивы 230 В 50 Гц C / D / G / J / K / L
Мали 220 В 50 Гц C / E
Мальта 230 В 50 Гц G
Маршалловы Острова 120 В 60 Гц A / B
Мартиника 220 В 50 Гц C / D / E
Мавритания 220 В 50 Гц С
Маврикий 230 В 50 Гц C / G
Майотта 230 В 50 Гц C / E
Мексика 120 В 60 Гц A / B
Микронезия, Федеративные Штаты 120 В 60 Гц A / B
Молдова 230 В 50 Гц C / F
Монако 230 В 50 Гц C / E / F
Монголия 230 В 50 Гц C / E
Черногория 230 В 50 Гц C / F
Монтсеррат 230 В 60 Гц A / B
Марокко 220 В 50 Гц C / E
Мозамбик 220 В 50 Гц С / Ж / М
Мьянма (ранее Бирма) 230 В 50 Гц A / C / D / G / I
Намибия 220 В 50 Гц Д / М
Науру 240 В 50 Гц я
Непал 230 В 50 Гц C / D / M
Нидерланды 230 В 50 Гц C / F
Новая Каледония 220 В 50 Гц C / F
Новая Зеландия 230 В 50 Гц я
Никарагуа 120 В 60 Гц A / B
Нигер 220 В 50 Гц C / D / E / F
Нигерия 230 В 50 Гц D / G
Ниуэ 230 В 50 Гц я
Остров Норфолк 230 В 50 Гц я
Северный Кипр (непризнанное, самопровозглашенное государство) 230 В 50 Гц G
Северная Ирландия 230 В 50 Гц G
Северная Корея 220 В 50 Гц С
Норвегия 230 В 50 Гц C / F
Оман 240 В 50 Гц G
Пакистан 230 В 50 Гц C / D
Палау 120 В 60 Гц A / B
Палестина 230 В 50 Гц C / H
Панама 120 В 60 Гц A / B
Папуа-Новая Гвинея 240 В 50 Гц я
Парагвай 220 В 50 Гц С
Перу 220 В 60 Гц , кондиционер
Филиппины 220 В 60 Гц A / B / C
Острова Питкэрн 230 В 50 Гц я
Польша 230 В 50 Гц C / E
Португалия 230 В 50 Гц C / F
Пуэрто-Рико 120 В 60 Гц A / B
Катар 240 В 50 Гц G
Реюньон 230 В 50 Гц C / E
Румыния 230 В 50 Гц C / F
Россия (официально Российская Федерация) 220 В 50 Гц C / F
Руанда 230 В 50 Гц C / J
Саба 110 В 60 Гц A / B
Сен-Бартелеми (неофициально также именуемый Сен-Бартс или Сен-Бартс) 230 В 60 Гц C / E
Сент-Китс и Невис (официально Федерация Сент-Кристофера и Невиса) 230 В 60 Гц D / G
Сент-Люсия 230 В 50 Гц G
Сен-Мартен 220 В 60 Гц C / E
Остров Святой Елены 230 В 50 Гц G
Синт-Эстатиус 110 В / 220 В 60 Гц A / B / C / F
Синт-Мартен 110 В 60 Гц A / B
Сент-Винсент и Гренадины 110 В / 230 В 50 Гц A / B / G
Самоа 230 В 50 Гц я
Сан-Марино 230 В 50 Гц К / Ж / Л
Сан-Томе и Принсипи 230 В 50 Гц C / F
Саудовская Аравия 220 В 60 Гц G
Шотландия 230 В 50 Гц G
Сенегал 230 В 50 Гц C / D / E / K
Сербия 230 В 50 Гц C / F
Сейшельские Острова 240 В 50 Гц G
Сьерра-Леоне 230 В 50 Гц D / G
Сингапур 230 В 50 Гц G
Словакия 230 В 50 Гц C / E
Словения 230 В 50 Гц C / F
Соломоновы Острова 230 В 50 Гц G / I
Сомали 220 В 50 Гц С
Сомалиленд 220 В 50 Гц G
ЮАР 230 В 50 Гц C / M / N (пока еще редко)
Южная Корея 220 В 60 Гц Ф
Южный Судан 230 В 50 Гц C / D
Испания 230 В 50 Гц C / F
Шри-Ланка 230 В 50 Гц D / G
Судан 230 В 50 Гц C / D
Суринам 127 В / 220 В 60 Гц A / B / C / F
Свазиленд 230 В 50 Гц M
Швеция 230 В 50 Гц C / F
Швейцария 230 В 50 Гц C / J
Сирия 220 В 50 Гц C / E / L
Таити 220 В 50 Гц / 60 Гц C / E
Тайвань 110 В 60 Гц A / B
Таджикистан 220 В 50 Гц C / F
Танзания 230 В 50 Гц D / G
Таиланд 230 В 50 Гц A / B / C / O
Того 220 В 50 Гц С
Токелау 230 В 50 Гц Я
Тонга 240 В 50 Гц я
Тринидад и Тобаго 115 В 60 Гц A / B
Тунис 230 В 50 Гц C / E
Турция 230 В 50 Гц C / F
Туркменистан 220 В 50 Гц C / F
Острова Теркс и Кайкос 120 В 60 Гц A / B
Тувалу 230 В 50 Гц я
Уганда 240 В 50 Гц G
Украина 230 В 50 Гц C / F
Объединенные Арабские Эмираты (ОАЭ) 230 В 50 Гц G
Соединенное Королевство (UK) 230 В 50 Гц G
Соединенные Штаты Америки (США) 120 В 60 Гц A / B
Виргинские острова США 110 В 60 Гц A / B
Уругвай 220 В 50 Гц К / Ж / Л
Узбекистан 220 В 50 Гц C / F
Вануату 230 В 50 Гц я
Ватикан 230 В 50 Гц К / Ж / Л
Венесуэла 120 В 60 Гц A / B
Вьетнам 220 В 50 Гц A / B / C
Виргинские острова (Британские) 110 В 60 Гц A / B
Виргинские острова (США) 110 В 60 Гц A / B
Уэльс 230 В 50 Гц G
Западная Сахара 220 В 50 Гц C / E
Йемен 230 В 50 Гц A / D / G
Замбия 230 В 50 Гц C / D / G
Зимбабве 240 В 50 Гц D / G

Для получения дополнительной информации

Свяжитесь с нами

Практическое руководство по дорожным адаптерам

Дорожные адаптеры и преобразователи необходимы во время международных путешествий с электронными устройствами. Однако напряжение и тип розетки варьируются от пункта назначения к пункту назначения, а различия между различными преобразователями, трансформаторами и адаптерами могут сбить с толку даже самых опытных путешественников. Это руководство по адаптерам для путешествий поможет вам определить, какие типы адаптеров вам понадобятся для следующей поездки за границу.

Что такое адаптер для путешествий?

В разных странах мира используются разные электрические розетки, и точная конфигурация этих розеток зависит от страны. Если вы едете за границу, велика вероятность, что вам понадобится адаптер для подключения электронных устройств.Однако эти дорожные адаптеры часто не преобразуют источник питания из розетки; они просто позволяют вам подключить ваше устройство к конкретной иностранной электрической розетке.

Что такое преобразователи напряжения и трансформаторы?

Как и в случае с розетками, напряжение, используемое в разных странах, также различается, и многие из наших электронных устройств не способны выдерживать эти разные напряжения. Например, в Соединенных Штатах электричество работает от 110–120 вольт, в то время как большая часть остального мира работает от 220–240 вольт.Если ваше устройство не является устройством с двумя или несколькими напряжениями, вам понадобится путевой преобразователь или трансформатор.

Чтобы определить, нужен ли вам конвертер, проверьте свое устройство. Должно быть указано напряжение. Старые фены обычно работают на одно напряжение, а новые - на два напряжения. Для устройств с двойным напряжением вам может потребоваться только переключить переключатель на более высокое или более низкое напряжение. Устройства с несколькими напряжениями, такие как новые портативные компьютеры и смартфоны, автоматически обнаруживают и переключают напряжения.Устройства с двойным и разновольтным напряжением не требуют преобразователя. Однако для правильной работы устройств с одним напряжением требуется преобразователь или трансформатор. Если вы подключите один из этих предметов к простому дорожному адаптеру, это может привести к поломке устройства или даже к худшему.

Чтобы еще больше усложнить ситуацию, разные устройства с одним напряжением требуют либо преобразователя, либо трансформатора. Электрические устройства, в которых используются нагревательные элементы, такие как фен или щипцы для завивки, требуют преобразователя. Электронным устройствам, в которых используются схемы, микросхемы или двигатель, требуется трансформатор.

К счастью, есть дорожные адаптеры, которые также преобразуют напряжение. Просто проверьте адаптер на различные напряжения, с которыми он может безопасно работать.

Простая инструкция по розетке

В настоящее время во всем мире используется 15 различных конфигураций электрических розеток. Некоторые типы вилок используются на всех континентах, тогда как другие ограничиваются одной страной. В продаже есть много универсальных адаптеров, которые совместимы с несколькими конфигурациями розеток, но они часто оставляют несколько типов вилок.Это руководство поможет вам познакомиться с некоторыми из наиболее распространенных типов розеток за границей и поможет определить, какой адаптер для путешествий лучше всего соответствует вашим потребностям. Наиболее распространенные типы розеток можно найти на большинстве универсальных адаптеров.

Выход типа A

Используемая в основном в Северной Америке, Центральной Америке, Венесуэле, странах Карибского бассейна и Японии, розетка типа A представляет собой типичную плоскую, двухконтактную, незаземленную розетку, с которой знакомы американцы. Эта розетка почти всегда работает от 110-127В.Тем не менее, двусторонние американские устройства и японские устройства немного различаются. В американской версии один зубец немного шире параллельного. Два контакта на японских вилках имеют одинаковый размер. Поэтому японские устройства работают в американских торговых точках, но американские устройства часто не работают в японских торговых точках.

Выход типа B

Как и тип A, розетка типа B также в основном используется в Северной Америке, Центральной Америке, странах Карибского бассейна и Японии. Эта розетка представляет собой заземленную версию типа A и включает третий круглый контакт под двумя плоскими параллельными контактами. Большинство американских розеток относятся к типу B, в то время как американские устройства имеют плагины типа A или B. Устройства типа A работают как с розетками типа A, так и с выходами B, но устройства типа B работают только с выходами типа B. Розетки типа B почти всегда на 110–127 В.

Выход типа C

Розетки типа C распространены по всей Европе, за исключением Ирландии, Великобритании, Мальты и Кипра. Они также широко используются в Южной Америке. Эти выходы имеют два круглых отверстия для штырей. Розетки типа C обычно работают от 220-240 В и подходят только для устройств, использующих 2.5 ампер или меньше. Однако устройства с подключаемыми модулями типа C также работают с розетками типов E, F, J, K и N.

Выход типа E

Розетки

типа E в основном используются в Чешской Республике, Бельгии, Франции, Польше, Словакии и некоторых частях Африки. Как и тип C, эти розетки имеют два круглых отверстия для штырей и работают от 220-240 В. Однако розетки типа E рассчитаны на ток до 16 ампер, и розетка имеет круглый выступающий штифт. Устройства с плагинами типа C, E или F работают в розетках типа E.

Выход типа F

Используемые в Европе и России, розетки типа F аналогичны розеткам типа E.Однако в розетке отсутствует круглый выступающий заземляющий штырь. Розетки типа F работают от 220-240 В и рассчитаны на ток до 16 ампер. Эти розетки обычно работают с устройствами с плагинами типов C, E и F.

Тип выхода G

Широко используется в Великобритании, Ирландии, Кипре, Мальте, Сингапуре, Малайзии и Гонконге. Тип G представляет собой трехконтактную розетку со всеми прямоугольными прорезями в треугольном узоре. Розетки типа G работают от 220-240 В и могут использоваться устройствами до 13 ампер. Розетки типа G работают только с плагинами типа G.

Выход типа I

Розетки типа I находятся в Австралии, Новой Зеландии, Аргентине и Китае. Вилки типа I имеют два узких плоских контакта в форме буквы V. Некоторые розетки и устройства типа I также имеют третий заземляющий контакт. В Австралии розетки типа I рассчитаны на 10 ампер, но некоторые другие рассчитаны на 15 ампер. Устройство на 15 А имеет более широкий контакт заземления. Устройство с 10-амперным разъемом будет работать от 15-амперной розетки, но не наоборот. Розетки и устройства из Австралии и Китая в целом совместимы друг с другом.Все розетки типа I работают от сети 220–240 В.

Тип выхода J

Используемые в основном в Швейцарии и Лихтенштейне, подключаемые модули типа J имеют два круглых контакта и третий заземляющий контакт в форме широкого треугольника. Розетки типа J рассчитаны на ток до 10 ампер и также полностью совместимы с плагинами типа C.

Совместимость розеток

Некоторые необычные типы розеток совместимы с распространенными плагинами. Однако важно отметить, какие устройства будут работать, а какие нет, поскольку многие плагины выглядят одинаково.Розетки типа D (Индия), типа H (Израиль), типа K (Дания и Гренландия) и типа O (Таиланд) совместимы с устройствами типа C. Однако они несовместимы с устройствами с плагинами типов E и F. Розетки типа L (Чили и Италия) рассчитаны на 10 или 16 ампер. Плагины типа C будут работать с розетками типа L на 10 ампер, но не будут работать с розетками типа L. Розетки типа N (Бразилия) также совместимы с плагинами типа C. Розетки типа M (Южная Африка) совместимы только с плагинами типа M.Адаптеры типа M являются одними из самых трудных для поиска и обычно не входят в комплект универсальных адаптеров.

Во время заграничных поездок электронные устройства необходимы для документирования невероятных достопримечательностей и для связи с друзьями и членами семьи дома. Телефоны, портативные компьютеры и инструменты для волос стоят недешево, и простая ошибка может сделать ваше оборудование бесполезным. Чрезвычайно важно убедиться, что ваше устройство совместимо с различными розетками по всему миру. Тем не менее, это руководство по адаптерам для путешествий должно направить вас в успешный отпуск с камерой и выпрямителем для волос на буксире.

Какой штекер использовать в какой стране

Дилемма формы вилки может стать кошмаром для путешественников, особенно если вы планируете посетить разные страны - почему, ну почему не может быть только одна форма вилки, которая подходит всем? Не беспокойтесь больше; Travel Fashion Girl составила полное руководство по розеткам, чтобы определить, какую вилку использовать в какой стране!


от Шантель Малин


Формы, отверстия, размеры и розетки вилок различаются в разных странах, а это означает, что адаптер вилки необходим, чтобы ваша бытовая техника могла работать за границей.Однако имейте в виду, что также проверьте напряжение, фен, предназначенный для использования в Северной Америке, может вызвать непроизвольный фейерверк, если он подключен к европейской розетке.

Это руководство по розеткам даст вам полную информацию обо всем, что вам нужно знать о формах и размерах вилок для каждой страны по всему миру, и вы можете найти рекомендуемые гаджеты для путешествий в конце сообщения.

Прочтите это руководство по напряжению, чтобы узнать о различиях между дорожными адаптерами и преобразователями.

Мы используем и рекомендуем универсальную вилку адаптера зарядного устройства для путешествий по всему миру (кроме Южной Африки, как описано ниже). Хотя он не действует как преобразователь для вашего источника питания, он имеет большое значение и предлагает относительно компактный вариант для тех из вас, кто ищет простое решение для международных поездок.

Переходники для вилок

Вот краткий обзор вилок и розеток, используемых во всем мире.Подробнее о каждом из них вы можете прочитать в статье ниже.

Адаптер для путешествий Compass Rose

ТИП A

Б / у Северная и Центральная Америка и Япония (среди прочего)

Розетка питания типа A имеет два плоских параллельных штыря, она преимущественно используется в Северной и Центральной Америке и Японии.

Японская вилка имеет два одинаковых плоских штыря, тогда как вилка для США имеет один штырь, который немного больше, использовать японские вилки в США не проблема, однако противоположное не всегда работает.Отверстия на концах штырей вилок типа A (и B) предназначены для предотвращения выскальзывания вилки из розетки, довольно изящно!

Стоит отметить - Вилки A и B относятся к самым опасным типам в мире, контакты не изолированы - это означает, что если вилку вытащить наполовину, ее контакты все еще подключены к розетке, что увеличивает риск поражение электрическим током. Всегда проверяйте, правильно ли отключена электроника!

ТИП B

Б / у Северная и Центральная Америка и Япония (среди прочего)

Сетевая розетка типа B имеет два плоских параллельных штыря и заземляющий штырь, это стандартная вилка для Северной Америки и Японии, но, вероятно, используется реже в последней, как и в случае с типом A, японская вилка и розетки отличаются немного от их американских аналогов.

ТИП C

Используется во всех странах Европы, кроме Великобритании, Ирландии, Кипра и Мальты

Розетка питания типа C имеет два круглых штыря - вероятно, это наиболее широко распространенная международная вилка, известная как европейская вилка. Обычно используются вилки типа C; однако это не относится к розеткам типа C - розетки "незаземлены" и из-за этой проблемы безопасности стали незаконными.

Стоит отметить : Только РОЗЕТКИ стали запрещенными, вилка типа C подходит к розеткам типа E, F, J, K и N.

ТИП D

Используется в основном в Индии, Шри-Ланке, Непале и Намибии

Сетевая розетка типа D имеет три больших круглых контакта в треугольном узоре и рассчитана на 5 ампер, наряду с типами A и B, вилки типа D являются одними из самых опасных в мире - они снова имеют неизолированные штыри, что увеличивает риск поражения электрическим током.

ТИП E

В основном используется во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко

Тип розетки питания E во многом аналогичен розетке C, с вилкой с двумя круглыми штырями, за исключением того, что розетка типа E имеет «заземляющий штифт», который вставляется в гнездо, расположенное на вилке.

ТИП F

Используется (среди прочего) в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и Восточной Европе

Розетка питания типа F была разработана в Германии вскоре после Первой мировой войны и широко известна как «вилка Schuko», что является аббревиатурой от немецкого слова «Schutzkontakt», переводимого как «защитный контакт».Он похож на вилку типа C, за исключением того, что на стороне вилки есть два зажима заземления; как правило, вилка типа C идеально подходит для указанной выше розетки.

ТИП G

В основном используется в Великобритании, Ирландии, Кипре, Мальте, Малайзии, Сингапуре и Гонконге

Розетка питания типа G имеет три прямоугольных штыря, образующих треугольник, нет сомнений в том, что вилки типа G являются самыми безопасными в мире, однако их часто описывают как «громоздкие», «громоздкие» и «больше, чем устройство, к которому они подключены» (будучи из Великобритании, я могу с уверенностью сказать, что это МАЛЕНЬКОЕ преувеличение).

ТИП H

Используется исключительно в Израиле

Тип розетки H является уникальным для Израиля, у нее есть два плоских штыря - как и вилка B - однако они образуют V-образную форму, а не параллельны, они также включают заземляющий штифт, в 80-е Заглушки были сделаны круглыми, чтобы в них можно было также вставлять вилки типа C. Наряду с другими вилками следует упомянуть, что вилка типа H может быть опасной, поскольку не содержит изоляции для защиты от поражения электрическим током.Вилка также используется на Западном берегу и в секторе Газа.

ТИП I

В основном используется в Австралии, Новой Зеландии, Папуа-Новой Гвинее и Аргентине

Тип розетки питания I имеет 3 контакта, два плоских контакта и заземляющий контакт, которые образуют V-образную форму, также существует незаземленная версия вилки, имеющая только два плоских V-образных контакта. Хотя есть незначительные отличия, вилка типа I подходит для розеток, используемых в континентальном Китае.

ТИП J

Используется почти исключительно в Швейцарии и Лихтенштейне

Тип розетки питания J похож на вилку C, за исключением того, что в ней есть заземляющий контакт, вилка типа C может вставляться в розетку типа J.

ТИП K

Используется исключительно в Дании, Гренландии и на Фарерских островах

Тип розетки питания K аналогичен розетке F, за исключением того, что в ней вместо зажимов заземления имеется контакт заземления; опять же, вилка типа C обычно подходит к розетке типа K.В Дании имеется большое количество вилок E / F; из-за этого датское правительство решило разрешить установку розеток типа E и F.

ТИП L

Используется почти исключительно в Италии и случайным образом встречается по всей Северной Африке

Розетка питания типа L имеет два разных стиля (вариант на 10 и 16 ампер), которые имеют разную толщину и расстояние между контактами, розетка на 10 ампер совместима с вилками типа C.В настоящее время все более популярными становятся универсальные розетки, розетка «bipasso» подходит для вилок L и C, а универсальная «schuko» - для вилок C, E, F и L.

ТИП M

Используется почти исключительно в Южной Африке, Свазиленде и Лесото

Тип розетки M аналогичен индийскому типу D; однако его штыри намного больше, хотя вилка типа D является стандартной в Индии, Шри-Ланке, Непале и Намибии, тип M также может использоваться, как правило, для более крупных бытовых приборов - некоторые розетки могут подключаться как к вилкам M, так и к D; он также используется в Израиле для тяжелой техники.

Обратите внимание на : тип M - это единственный тип вилки, который обычно НЕ входит в комплекты адаптеров для путешествий по всему миру.

ТИП N

Используется почти исключительно в Бразилии

Розетка питания типа N состоит из двух штырей и штыря заземления, внешне очень похожа на швейцарский стандарт типа J, но несовместима, поскольку штырь заземления типа N находится в немного другом положении. Как и тип M, вышеуказанная вилка имеет две версии (одна на 10 ампер и одна на 20 ампер), как и многие другие, розетка N была разработана для подключения вилки типа C.

Вам захочется выглядеть на все сто во время путешествий! Прочтите мои советы путешественникам по адресу Pack Light Stylishly !

Идеи для гаджетов для путешествий

TFG TOP PICK для путешествий по всему миру:
Переходник для путешествий Compass Rose

Для поездок в один конец:
International Travel Worldwide Plug Adapter Set

Адаптер для любых стран и зарядное устройство USB:
Адаптер для путешествий по всему миру с двумя зарядными устройствами USB

Расширьте возможности источника питания:
3-розеточное миниатюрное дорожное поворотное зарядное устройство для защиты от перенапряжений с двумя портами USB


Вы путешествуете с адаптером для путешествий в одну или несколько стран?


Прочтите эти сообщения, чтобы узнать больше советов по упаковке для путешествий:


Надеюсь, вам было полезно это международное руководство по розеткам.

Поделитесь с друзьями в Facebook, Twitter и Pinterest. Спасибо за прочтение!

Розетка 3 контакта

Розетка, 3 контакта

3-контактное гнездо Мы прилагаем все усилия, чтобы найти кабели самого высокого качества. Добавить. Хотя есть незначительные отличия, вилка типа I подходит для розеток, используемых в континентальном Китае. 06 4 доллара США. 6613. Зарядные принадлежности доступны в Интернете или в сервисных центрах Tesla. Тип штекера D. 3-контактный разъем. 96. Нейлоновые соединители и ответное крепление для ПК, разъем с защелкой.4Ghz WiFi 802. Номинальный ток (ампер): 16 16 А, 3-контактная 2-контактная розетка - IP 44 Питание (В) 220-240 24 сентября 2018 г. · Замена трехконтактной вилки Начните с отрезания старой вилки на расстоянии примерно двух дюймов от точку подключения с помощью ножниц для проводов. Манголпури, Дели B-23, Промышленная зона Мангол Пури, Фаза 2, Манголпури, Дели - 110034, Дели. Для вас также доступны различные типы розеток, такие как прямые, угловые, настенные и панельные. Универсальный и скрытый монтаж. Номинальный ток (А): 16 А, 32 А, 63 А, 125 А Мощность (В): 240 В, 415 В Тип контактов: 2 контакта, 3 контакта, 4 контакта, 5 контактов.Диаметр корпуса: 0. 3-контактный разъем вентилятора будет меньше по размеру, чем 4-контактный разъем вентилятора PWM. Mouser предлагает инвентарь, цены и спецификации для штыревых и гнездовых разъемов Molex. Обеспечьте стереосвязь для любого периферийного устройства, микрофона, усилителя, микшерного пульта и т. Д .; Рекомендуемый кабель: 1 экранированная аудиопара. Описание производителя. 3 Eunos Ave 8A, Singapore 409458 T 65895388 Проблема с 3-контактным разъемом. 4 полюсный вырез. 3-контактные вилки разработаны таким образом, чтобы электричество могло подаваться на трехконтактную розетку.е. Количество розеток: 1. 00 ৳ 785. Эти электрические вилки и розетки ASAP Electrical и Perko доступны с 2-контактными, 3-контактными или 4-контактными вилками. uk: 3-контактный штекер. 00 (включая серию Opale, чрезвычайно проста и удобна в использовании - матовая поверхность устойчива к царапинам, предотвращает отражение света от поверхности, а также помогает минимизировать накопление пыли. 46 $ 13. Оригинальный плакат. Видео. Совместимость с 0 Я могу заряжать устройство при до полного 2a l, если только одно устройство подключено к розетке USB, общий выходной ток 2a доступен из любой розетки l, если два устройства подключены к розеткам USB, общий номинальный ток 2a делится между двумя выходами 16 3-КОНТАКТНЫЙ РАЗЪЕМ.5 из 5 звезд Купите 3-контактную круглую розетку и получите лучшие предложения по самым низким ценам на eBay! Большая экономия Бесплатная доставка / сбор многих предметов Opale - 20A, 3-контактная розетка со шторкой. 3-контактные разъемы обычно используются для небольших вентиляторов корпуса с меньшим энергопотреблением. В наличии и готов к отправке. 6x1 + Информация: Заголовок булавки e. Крупнейшей страной или регионом-поставщиком является Китай, который поставляет 100% 3-контактных вилок соответственно. MS3101F10SL-3S. Цена (без НДС) КАЖДОГО. 10Ax 1 Way со звуком на хинди https: // youtu.5 * 2. 3-контактная электрическая розетка. TOMALL 3 Pin Way 18 AWG Водонепроницаемый разъем для электрического разъема Quick Plug 3-проводной отводок 1. Эта функция сейчас недоступна. 3-контактная розетка с «Да», если это инструмент с двойной изоляцией, который в большинстве случаев, в домашних депо и т. Д., В некоторых автостоянках) имеет выключатели с номиналом менее 16 А. ) Я ищу удлинительный кабель адаптера питания, который подходит для европейских электрических розеток; это доступно в Великобритании? Вилки и розетки У нас есть качественные, одобренные Австралией удлинители и розетки для ваших внутренних нужд.Компания Electrotraders предлагает полный ассортимент промышленных распределительных устройств GEN3 с трехконтактными конфигурациями, доступными для плоских контактов на 10 и 15 ампер, а также для круглых контактов на 10 и 20 ампер. До 1989 года у этих вилок были плоские штыри. Бесплатная доставка. Ньюарк предлагает быстрые расценки, доставку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку. Апр 09, 2017 · В трехконтактной розетке у нас есть 3 точки подключения, куда мы подключаем провода питания или электрические провода. Мы с нетерпением ждем возможности поделиться им с вами.Подключите светодиодные фонари для грузовиков и светодиодные фонари для прицепов с помощью этих вилок, адаптеров и проводов питания. Двухконтактная евровилка просто вставляется в корпус и полностью затягивает винт для создания очень надежного и безопасного соединения. MW-1132-6 Настенные розетки (IP67) 16 А, 230 В, 3 контакта, защита от детей - все розетки. Цена (с НДС) КАЖДОГО. Два разъема физически совместимы, но два контакта, необходимые для нового стиля, отсутствуют на старом. 213. Хотя гнездо 0804MC не требуется для использования с этими продуктами, оно упрощает замену деталей, особенно во время проектирования и тестирования.Цвет. Металлическая конструкция обеспечивает более прочный разъем. Стандарт: MS3101F 10SL-3S: Чертеж: Монтажная розетка с 3 клеммными коробками 3 Монтажные разъемы с клеммной коробкой: 1P + E + N (3-контактный) (наклонная ручка) 3P + E (4-контактный) Вилки и розетки Распределительная плата (PSE): 32 Амперы, 4 контакта (3P + E) 7 обработанных резервуаров, коробка с порошковым покрытием для превосходного внешнего вида и длительного срока службы. ПТФЭ, позолоченные штифты. Частота: 50-60 Гц. 24 статьи. Это соединение E, N, L. Тип MSSD-C MSSD-C-M16 MSSD-C-TY-24DC Электрическое подключение Угловая розетка 3-контактная Винтовая клемма Винтовая клемма - Квадратная конструкция MSC / MSN1 Квадратная конструкция Квадратная конструкция Тип A Тип A Тип A Электрическое подключение Согласно EN 175301-803 Согласно EN 175301-803 Согласно EN 175301-803 Индикация положения переключения - - Светодиод Номинальное рабочее напряжение [В постоянного тока 1.62 Отл. 3-контактная розетка с W26423. Описание: Литой адаптер переменного тока IEC 320 C8 2Pin, рис. 8, штекер - C5, 3pin, ПВХ, литой. 00 36 Выберите из нашего ассортимента штекерных разъемов, включая компактные разъемы Molex для сборки, компактные разъемы AMP для сборки и многое другое. 9 фунтов стерлингов. ฿ 341. Если вам нужен 3-контактный разъем Top Safety Shield, 1. Вы можете отменить уведомления по электронной почте в любое время. gov Вилка и розетка типа 15 имеют 3 круглых контакта диаметром 4 мм и 2 плоских контакта (для L2 и L3). В наши дни почти все новые электроприборы поставляются с полностью укомплектованной 3-контактной вилкой на 13 А. Количество. И все эти универсальные трехконтактные розетки удобны в использовании. 1637 16A 3P + N + E ВНУТРЕННИЙ РАЗЪЕМ IP54 http: // www. Полностью одобрено для соответствующей настенной розетки BS st с TwinCONTACT 16 A - 32 A IP 67. Описание Этот кабель позволит вам превратить 3-контактный кабельный порт JST PH в 3 отдельных провода с высоким качеством 0. Эта схема подключения бессильна, потому что с помощью этого проводного соединения человек может легко отключить 3-контактный разъем или легко переключить включение с помощью автоматического выключателя. Все эти универсальные трехконтактные розетки произведены лучшими мировыми производителями.Штыревые гнезда, также называемые штыревыми гнездами, могут обеспечить более универсальную и гибкую конструкцию продукта, что позволяет легко подключать и отключать компоненты на печатных платах. Будьте первым, кто просмотрит этот продукт • Вилки и розетки на 63 и 125 А имеют держатели контактов и втулок из полиамида, армированного стекловолокном. http: // www. К преимуществам этой трехконтактной вилки на 240 В добавляются двухконтактные гнезда как сверху, так и снизу многополюсной вилки. 16 апреля 2017 г. · 2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке.ตัว розетка ใหม่ นี้ ไม่มี ส่วน ไหน ที่ เห็น. Вилка состоит из четырех частей и легко разбирается для доступа к чашкам для пайки. Также известные как головки для гаечных ключей, они похожи на головки с тремя пазами, но имеют четыре или шесть штифтов вместо трех. Мы уточняем компоненты наших продуктов. Приносим их в The Three Pin Plug. Связанные предметы, которые могут вам понадобиться. 3 доллара США. Обеспечьте стереосвязь для любого периферийного устройства, микрофона, усилителя, микшерного пульта и т. Д .; Рекомендуемый кабель: 1 экранированная аудиопара Артикул: P050463 Категории: Освещение и электричество, Выключатели и вилки, Выключатели и розетки.Вилка и розетка типа 25 имеют 3 прямоугольных контакта, 4 мм x 5 мм, а также 2 плоских контакта (для L2 и L3). 5 Сравнение стандартных типов Первым британским стандартом для бытовых трехконтактных вилок был BS 317 Hand - Вы можете использовать 3 устройства с помощью этого универсального мультиштекера с 3 розетками и 3 индивидуальных выключателей с направленными светодиодами на одной трехконтактной настенной розетке Результаты 1-16 из 5000+ Amazon. Выбор между ними осуществляется личными предпочтениями. Настенная розетка 63 A IP 44. com - Купите HAVELLS 6 A 3 PIN PLUG (PACK OK 10) онлайн по лучшим ценам в Индии на Paytmmall.Код: Описание: MRP:
: 3-контактный разъем 6A: 146. 0 43020, 43640 и Micro-Fit BMI 44300, 46625 Разъемы корпуса штекерных разъемов Штыревые розетки, также называемые штыревыми розетками, могут обеспечить более универсальную и гибкую конструкцию продукта, что позволяет легко подключать и отключать компоненты на печатных платах. Mouser предлагает инвентарь, цены и таблицы данных для 3-х позиционных штыревых и гнездовых соединителей. Номинальный ток 16 A / 240 В переменного тока. 32A, 440 В, 50/60 Гц, IP67, 3P + E с заземляющей гильзой в положении «3 часа».Металлическая поверхность без пыли. Также здесь можно найти сравнение сопутствующих товаров | ID: 14871381912 16A, 3-контактный разъем для тяжелых условий эксплуатации. Протестировано на 25 A: Сопутствующие товары. Заявление об отказе от ответственности: выключатели / розетки / крышки Крышка входит в состав модулей 1/2/3/4/6/8, если панель не полностью занята выбранными выключателями и розетками, следует использовать заглушки, чтобы закрыть пустое место Выключатель / розетка любого конкретного диапазона поместится в пластину этого конкретного диапазона, т.е. Выберите из нашего ассортимента мил.0 Обжимные контакты серии 43031 с оловянным покрытием 26AWG Molex Micro-Fit 3. M. Нейтрально Белые 3-полюсные разъемы XLR. Смотрите третье - штыревой разъем и розетка на английском языке от устройств, используемых для защиты от поражения электрическим током. Эти три провода - это заземляющий провод, провод под напряжением и 3-контактный разъем Axiom Round 1 Gang 5A. Гнездо питания на входе гаджета с предохранителем 10A 250V 3-контактное IEC320 C14 AD. Первоначально опубликованный в апреле 1934 года, он был обновлен изданием 1950 года, которое все еще актуально [1], с восемью поправками, внесенными до 1999 года.3-полюсные разъемы XLR. с 3-контактной вилкой питания УБЕДИТЕСЬ, ЧТО ЗАЗЕМЛЕНИЕ НЕ ПОДКЛЮЧЕНО ВМЕСТЕ. Я уверен, что у меня есть несколько приборов, которые поставлялись с вилками с пластиковыми заземляющими контактами. 2016 สั ง เกตุ ให้ ดีๆ กับ ตัว socket, สามารถ ที่ จะ บ่ง บอก ได้ เลย ว่า ขนาด ของ ใหญ่ กว่า LGA 2011-3 дизайн ที่ ใช้ กัน อยู่ ปัจจุบัน. 0 Мужской адаптер - аналог цифрового звука. Вы также можете настроить заказы на 3-контактные разъемы от наших производителей OEM / ODM. Вилки be / 9VZhJJrOLpU3 предназначены для безопасной подачи электроэнергии из сети в электрические приборы.1637 20715 http: // www. Это позор, так как он оказался весьма полезным для подключения садовых инструментов и т. Д. 7 из 5 звезд Сравнить розетку. Загрузите стоковые фотографии трехконтактных вилок. Другое количество контактов может использоваться по разным причинам. Более высокое количество контактов может позволить передавать большее количество сигналов по кабелю для приложений. 22 июня 2020 г. · Заменял ли кто-нибудь гнездо инвертора в T5. l) и другой размер розетки в вашем доме не может быть использован, хотя он используется вместе с 3-х контактным разъемом того же размера - купите контактный разъем по лучшей цене 50 рупий за штуку в магазине M.157 месяцев. Квалифицированный электрик должен прийти и проверить вашу проводку дома, если вы решите использовать стандартную 3-контактную розетку. Здесь есть более 100 компаний, которые предлагают 13a 1-контактные 3-контактные розетки исключительно для своих клиентов. 2-контактный и 3-контактный разъем с несколькими разъемами. Он имеет два круглых 4 мм (0. Позволяет заряжать электробритву или зубную щетку от обычной 3-контактной розетки для Великобритании; 2-контактный разъем для Великобритании 3-контактный 16A 3-контактный разъем - 13A 3-контактный адаптер для розетки · Описание · Описание · Дополнительная информация · Дополнительная информация Подходит для использования в Малайзии 2/3-контактный штекер · Использование 2в1 · Легкое преобразование вилок из Австралии / ЕС / США в Великобританию · Подходит для плоских 2- или 3-контактных разъемов. Гнездо на базовой поверхности и задние соединительные трехконтактные, двухконтактные трехконтактные и четырехконтактные поверхностные гнезда. Розетки типа G имеют заслонки на токоведущем и нейтральном контактах для предотвращения попадания посторонних предметов и, следовательно, совместимы только с вилками типа G. Розетка MSSD-C. 3-контактные разъемы XLR являются стандартными для аудиоприложений линейного и микрофонного уровня. 6x2: Обозначения разъемов многих моделей 3Pin Socket Multi Plug Model MTS-2050-3P / 5m 1,250. 0 106. Длина 7 мм. 370 дюймов, окружность булавки: 0.Электролитический; Пленка на 630 Вольт; Керамический диск на 1000 вольт; Серебряные слюдяные конденсаторы на 500 Вольт; Полистирол на 630 вольт; Циферблатные лампы и другие лампы; Тестеры трубок; Книги. Вам доступен широкий выбор вариантов 3-контактных вилок. Существует 15 252 поставщика 3-контактных вилок, в основном расположенных в Азии. Переключатель блокируется в положении ВЫКЛ. Выключатель не включится / не включится, если вилка полностью не вставлена ​​в розетку; 3-контактный разъем (2P + E = 2 полюса и заземление) Положение заземляющего контакта на 6h; 220 - 250 В (Вольт) 50/60 Гц; Степень защиты от атмосферных воздействий IP44 - см. Раздел «Водонепроницаемость»; Размеры: (H) 120 x (W) 170 x (D) 120 мм с Купить 3-фазную промышленную водонепроницаемую розетку CEE из широкого диапазона тока: 16a, 32a, 63a, 125a.W13PRSN15 PEARL WHITE (КРУГЛЫЕ РОЗЕТКИ 15 А) · W1GTS13 PEARL WHITE (РОЗЕТКА G-ТИПА 13A) · W13PUS МЕТАЛЛИЧЕСКОЕ СЕРЕБРО (3-КОНТАКТНЫЕ РОЗЕТКИ (IP67) Промышленные вилки и розетки ชนิด กัน ฝุ่น (IP67). 0 и 3. C. Molex предлагает широкий спектр решений для подключения проводов к плате, которые подходят для приложений, требующих мощных решений или вариантов микроминиатюр. Шаг 3 - Тип контактов и разъема. Подготовьте адаптер для вилки для бритвы в Argos. Посмотрите видео 4 сентября 2019 г. · Рис. Вилки, разъемы и розетки.Mouser предлагает инвентарь, цены и спецификации для 3-позиционных штыревых (штыревых) штыревых и гнездовых разъемов. 3-контактные промышленные электрические вилки и розетки (IP66) 3-контактные плоские и круглые однофазные удлинительные вилки и розетки уже доступны онлайн !. 3: завинчиваемая 3-контактная вилка 15A, подключенная к розетке на рис. 17 июля 2012 г. · Re: Вилка нагревателя вентилятора мощностью 3 кВт «Штыри» нагреваются при извлечении из розетки. Причина этого Еще один момент, который следует учитывать, - это размер кабеля. Диаметр 395 дюймов. J. Зарядное устройство USB с 2 розетками, 1 А, матовая нержавеющая сталь с белыми вставками (6222P) Оценка продукта 4.Это промышленный стандарт, который можно найти практически во всех аудио- и осветительных приложениях. Вилки и розетки. Розетки для транзисторов New-old-stock производства Cinch. Разъем для подключения кабеля с 3 разъемами Размер корпуса 10SL. 52 доллара США 11. 09 апреля 2010 г. · Контакт 3 предназначен для внутреннего источника питания (например, батарей). Загрузите стоковые фотографии 3-х контактной розетки. Количество полюсов: 2 контакта, 3 контакта, 4 контакта, 5 контактов. Как подключить 3-контактный модуль Plug Fuse Switch Male Power Socket 10A Socket 3 представлял собой серию процессорных разъемов для различных микропроцессоров x86.Теперь у вас есть три оголенных провода. Вспомогательный 3-контактный (штыревой) штекер и (гнездовой) гнездо, крепление 2 болтами. Некоторые из них могут заряжать более одного предмета одновременно, хотя вы всегда должны быть осторожны, чтобы не перегружать розетку, а также есть USB-разъемы для быстрой зарядки, доступные для устройств, которые активно поддерживают быструю зарядку. 6 ต. za / Главная / Промышленные вилки и розетки / 213. Результаты 1 - 16 из 6000+ Водонепроницаемый автомобильный электрический разъем YETOR Way, 3-контактный штекер 16 AWG Разъемы для автоматических электрических проводов Морские для автомобилей, грузовиков, лодок и 3-контактное гнездо IEC C14 для IEC C7 Рис. И разъемы, C7 «Рисунок 8», IEC C14 - IEC C7, продукты стоимостью менее 10 фунтов стерлингов Этот адаптер гнезда генератора преобразует стандартное выходное гнездо генератора 240 В в трехконтактное гнездо Великобритании с дополнительным преимуществом наличия крышки гнезда для детского разъема.Положение земли может быть 4ч или 6ч. ПОДКЛЮЧЕНИЯ. co. Посмотрите все видеолекции CBSE класса 5–12 Купите 2- и 3-контактные разъемы Lisha 6A LE-1102 (2 в 1) в Индии на Bestomart. p65 предупреждения. Тип K (датский) - либо двойные, либо три закругленных контакта для незаземленных и незаземленных соединений. Facebook. za / Scame-213-1633-Штепсельная вилка, прямая 3-контактная розетка CBE с задней коробкой и одиночной рамой Удобный комбинированный модульный набор, состоящий из 3-контактной розетки CBE с единственной опорой и рамой, подходящий для использования в автодомах и караванах.Откройте для себя нашу историю и личность, посмотрев это 3-минутное видео! Мы будем продолжать публиковать информацию о наших исторических вехах и путешествиях на протяжении всего юбилейного года нашей компании. 2/3-контактная розетка с заслонкой - 2 модуля W26424. Код продукта: Ax-652 20 июня 2017 г. · Четырехконтактный разъем немного отличается от трехконтактного, поскольку в нем есть дополнительный (четвертый) провод, используемый для управления и отправки сигналов на вентилятор, на котором, вероятно, есть микросхема. это говорит ему, чтобы он замедлился или ускорился (в дополнение к другим проводам, которые есть у трехконтактного разъема).3 адаптера и т. Д. 8 августа 2020 г. · 3 контакта; заземлен; 16 А; 220 - 240 В; розетка, совместимая с типами вилок C и O (частичная и небезопасная совместимость с E и F), 21 января 2021 г. · Большинство 3-контактных электрических розеток выдерживают максимальный ток до 13 ампер (A). ; Cari barangan Untuk Dijual, Di Jual Atau Bidaan Dari Penjual / Pembekal Kita. Промышленные вилки и розетки ABB соответствуют строгим требованиям, связанным с транспортировкой грузов, требующих регулирования температуры. совместимые разъемы и многое другое.Вставьте небольшую отвертку с плоским лезвием в один из пазов основания и осторожно снимите переднюю крышку. 3-КОНТАКТНЫЙ РАЗЪЕМ НА 13 АМПЕР БЕЛЫЙ / ЧЕРНЫЙ ПРЕДОХРАНИТЕЛЬ, ЗАМЕНА Трехконтактный разъем используется во всех штатах Австралии (включая внешние территории), Новой Зеландии, хотя конфигурация аналогична сетевой вилке, используемой в материковом Китае, размер различия в корпусе вилки могут быть несовместимы с утопленной розеткой для кабеля и препятствовать законной продаже вилок CPCS / CCC (CCEE), соответствующих китайским стандартам. Какие типы 3-контактных USB-вилок существуют? Зарядные устройства с USB-розеткой бывают самых разных форм, цветов и цен.Электрооборудование для коммутации или защиты электрических цепей или для подключения к электрическим цепям или в них (например, переключатели, реле, предохранители, ограничители перенапряжения, вилки, розетки, патроны для ламп и другие соединители, распределительные коробки) для напряжения, не более 1000 вольт: соединители для оптических волокон, жгутов оптических волокон или кабелей. จำนวน. Агентства. Первоначально Послано Дереком Дэй / t / 1486023 / преобразование светового разъема в 3-контактный разъем # post_23628049 Во-первых, когда дело доходит до проводки, я считаю себя немного выше среднего в знаниях, большая часть моих знаний в области проводки связана с компьютером хотя.Доступны однофазные и трехфазные многополюсные: 3 контакта (2 полюса + e), 4 контакта (3 полюса + e), 5 контактов (4 полюса + e). S. Выберите из нашего ассортимента штыревых разъемов, включая компактные разъемы Molex, мил. 3 розетка: разъемы базового питания 3 розетка: разъем питания с электрическим трансформатором: контактный разъем e. Стандартный 3-контактный разъем XLR. Настенная розетка 16 A - 32 A IP 44. Эти трехконтактные фенольные розетки обеспечивают более надежную фиксацию, чем современные современные розетки для стандартных машинных выводов. 10 слева (1 шт.) 15 А / 250 В переменного тока IEC320 C14 Защелкивающийся штекерный разъем для монтажа на панели Micro-Fit 3.ru / PH-CB_RGB4P. Файлы системы автоматизированного проектирования («САПР») и весь связанный с ними контент, размещенный на этом веб-сайте, создаются, загружаются, управляются и принадлежат сторонним пользователям. Но не в Англии, где потребовалось бы как минимум два. 3-контактный разъем под пайку DIN с наружной резьбой - это экономичный и легкий металлический разъем. 00 Компания Sharif Electrical Industrial Company является ведущим и успешным производителем, импортером и продавцом электрических аксессуаров под торговой маркой «Many» Multi Extension Socket и некоторых других электрических устройств за последние два десятилетия. Пропускаете ли вы кабель через открытое окно или, возможно, устанавливаете специальную водонепроницаемую розетку. Это 3-контактная розетка старого образца, а не 5-контактная розетка, используемая в большинстве новых лебедок. Название продукта 10 пар двухконтактных водонепроницаемых электрических проводов Con Средняя оценка: 0 из 5 звезд на основе 0 отзывов. Уточняем компоненты нашей продукции. Приносим их в гнездо транзистора Augat. Использование / Применение: Электрическая арматура. 58- 5 долларов. 28 33% Скидка 50 шт. 5 мм KF-301 3-контактный блок для монтажа на печатной плате с винтовым зажимом Разъем NF 35 отзывов COD 6 A 3-контактное гнездо.по лучшей цене, которую вы можете получить. Доступный с различным количеством контактов, наиболее распространенным форматом XLR является стандартный 3-контактный. l 3-контактная шторка безопасности на розетках 13a usb 2.. Категория: ЭЛЕКТРИЧЕСКИЕ ИЗДЕЛИЯ. 1 с 3-контактной версией для Великобритании? Адаптеры раздражают, и я просто думаю, что розетка для Великобритании выглядела бы аккуратнее. В эту розетку можно установить все круглые 2-контактные верхние части вилки и новую тонкую верхнюю часть вилки из Южной Африки. Электрические розетки Wi-Fi - это простой и удобный способ усилить ваш Wi-Fi по всему дому.Теперь оригинальные вилки с тремя плоскими лопастями стали очень редкими. Здесь вы найдете все типы универсальных трехконтактных розеток, которые могут понадобиться вам в повседневной жизни. Мы специалисты по подключению аудио и видео оборудования. Проверьте последние предложения, предложения и скидочные купоны на 3-контактные разъемы. (758 товаров доступно). Подходит для вашей круглой 3-контактной розетки 1 Убедитесь, что питание цепи изолировано. 435VFS15 Гнездо на входе, 3 контакта, 15 А, 250 В, IP34, всепогодная заслонка. Текущая цена $ 13. 3-контактный штекер 27 июля 2019 г. · 1 Ответ (Включает ли он трехконтактный штекер UK? На рисунке показан 2-контактный.Никогда не вставляйте вилку в розетку, если у вилки отсутствует заземление, у вас может быть вилка от производителя - трехконтактный штекер, 2-контактный верхний разъем Magic, 3-контактный верхний 16-амперный и 6-амперный Nexta и 16 верхний мочевинный альфа-тяжелый Обязанности, предлагаемые Bharat Electrical. Обладая прочным синим корпусом, этот переходник с 240 В на 3-контактный разъем 240 В идеально подходит для тех, кто проводит тестирование портативных устройств на стройплощадке. Просмотрите наш широкий ассортимент по удивительным ценам и сделайте покупки в Интернете для доставки по всей стране и сэкономьте! В Индии в качестве источника питания используется переменный ток 230 В, 50 Гц.Его можно вставить в розетку любым способом. Довольно дорого для изящного маленького разъема. 402-контактный тип: 2-контактное гнездо, 3-контактное гнездо. Введите свой адрес электронной почты, чтобы получать уведомления, когда у нас появятся новые списки для 3-контактной розетки. Чтобы быть совершенно ясным, это не совет; это просто пошаговая инструкция, которой нужно следовать при подключении двойной розетки в Великобритании. Я заметил тенденцию к 1. 2-контактная розетка на 10 А / 20 А (проверена до 25 А), 2-контактная розетка URO. Тип контакта: 3-контактное гнездо.Общие технические данные. 3 Отсоедините провода от существующей розетки и снимите ее с установки. IEC 60309-2 «Требования к взаимозаменяемости размеров для аксессуаров штырей и контактных трубок» применяется к вилкам и розеткам, кабельным соединителям и устройствам со штырями и контактными трубками стандартизированных конфигураций. Они выключаются из цепи при подключении внешнего источника питания. Гнездовой соединитель предварительно смонтирован на 11 ". 17 июля, 2020 · Расстояние между центром заземления и серединой воображаемой линии, соединяющей два вывода питания, составляет 22.Заменяет AC / Delco # PT121. Мониторинг и экономия электроэнергии с помощью приложения Energy / Power Management Музыкальное видео на оригинальную песню "Lost In Misery" молодой британской рок-группы 3 Pin Socket. 1. Работы для различных газовых и дизельных двигателей GM. Новые-старые стандартные разъемы для транзисторов производства Cinch. Материал: алюминий. 3-контактные типы имеют заземление, а 2-штырьковые - без заземления. Но электрические розетки типа H, выпущенные после 1989 года, допускают как плоские, так и круглые штыри. Бесплатная доставка. Вилки типа D и типа M имеют штыри круглой формы и чаще используются в цепях освещения.Цвет Ясный. Уточняем составные части наших продуктов. Приводим их в Тип контакта: 3-контактное гнездо. При подключении к 3-контактным разъемам для вентиляторов вентилятор будет работать на полной скорости (если материнская плата не поддерживает управление скоростью на основе напряжения). Они подходят для транзисторов различных размеров. Хотя теоретически розетка рассчитана на ток до 13 А, она не предназначена для постоянного использования. ? ВНИМАНИЕ: рак и вред репродуктивной системе - www. г. Он также будет иметь три квадратных отверстия спереди и три провода, идущих сзади.Просмотр: Продукт | Поставщик. Выключатели и розетки могут иметь большое значение в комнате, добавляя стильный завершающий штрих целому ряду типов продуктов для различных функций. Я видел плюсовые и минусовые блоки питания с такой схемой. Прочные внутренние контакты обеспечивают надежную вставку и низкое сопротивление контакта. Вилки и розетки имеют либо заземленные трехконтактные соединения (тип D), либо незаземленные двухконтактные соединения (тип C). 12-вольтные морские вилки и розетки. Розетка также поддерживает вилки типов 11 и 12, а также европейские вилки.Решения для мощных или микроминиатюрных приложений. Я подумывал об обновлении его до домашней точки зарядки для (немного) улучшения времени зарядки и будущей совместимости, однако для этого мне сказали, что мне придется потерять 3-контактный разъем. Каждый штырь должен быть правильно подключен к трем проводам электрического кабеля. Трехпроводные и четырехпроводные разъемы для вентиляторов 24 ноября 2020 г. · Я никогда не делал EICR, где для освещения устанавливались 3-контактные разъемы на 2 А, если на 6-амперном MCB не уверен, что кодирую его C3 или нет, в конце концов на самом деле не стоит работы по установке FCU с предохранителями на 2 А, поэтому не думаю, что я бы рекомендовал их менять, и у нас больше нет кода 4, и мы не думаем, что он когда-либо соответствовал требованиям для розетки на 2 А Штыревые и гнездовые соединители Molex доступны в Mouser Electronics. 14 Тайский трехконтактный разъем TIS 166-2549. Адаптер переменного тока, соответствующий стандарту CE, 4-контактный разъем вентилятора PWM будет иметь четыре квадратных отверстия спереди и четыре провода, идущих сзади. 29 шт. 1 шт. (Минимальный заказ) 3-х позиционные штыревые и гнездовые разъемы доступны в Mouser Electronics. вне. Получите скидку до 30% с помощью кода купона. читать дальше Re: 2- и 3-штыревой якорный фонарь Вы не можете вставить трехштыревую мачту в двухштырьковое основание или двухконтактную мачту в трехконтактное гнездо, если расположение штифтов не соответствует двум.• Коммутируемые розетки с блокировкой для вертикальных или 25 августа 2018 г. · 5-контактная 3-фазная вилка, отказ от ответственности. Вы проверяли веб-сайт Этвуда, чтобы узнать о трехконтактной базе? Потяните за основание и посмотрите, действительно ли подключены три провода. Китай также использует американские / японские розетки и вилки NEMA 1-15 для устройств класса II; общий тип розетки, который также принимает евровилку (тип C), также определен в GB 1002. NO: PP2023 Эти разъемы подходят для приложений с высоким током / высокой плотностью, проводом или проводом к плате.Используется в: Индии, Шри-Ланке, Непале, Намибии. Электрическая вилка типа D имеет три больших круглых контакта в треугольной форме. Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток. 4-контактные и 6-контактные гнезда подходят для стопорных гаек с прорезями или отверстиями сбоку. Тег: Розетка. Все, что вам нужно сделать, это выбрать правильную 1-контактную 3-контактную розетку 13a, которая хорошо работает с розетками, адаптерами и деталями.Мы стремимся предоставить вам продукцию высокого качества. Снимите ножом пластиковую или резиновую оболочку примерно на 2,5 сантиметра и выбросьте ее. 28 Статьи Коммутируемая розетка на 32 А, 3 круглых контакта, IP66, 250 В. Гнездо 3 Pin - 2 болта крепления. Цена: 65 долларов. 0 90. Штампованные, формованные и цельные. Этот кабель позволит вам превратить 3-контактную розетку JST PH в 3 отдельных луженых провода. 3-контактные радиаторы процессора Socket AM2, 3-контактный разъем Molex в компьютерных кабелях питания и разъемах, 3-контактные вентиляторы процессора Socket AM3, 3-контактные вентиляторы и радиаторы процессора Socket AM3, 3-контактные вентиляторы и радиаторы процессора Socket AM2, 3-контактные Socket 479 Вентиляторы и радиаторы процессора, Socket AM2 + 3-контактные вентиляторы и радиаторы процессора, 3-контактные компьютерные кабели питания и разъемы других производителей Мобильный разъем Tesla в сочетании с 3-контактным адаптером UK для домашних розеток можно использовать для медленной ночной зарядки от обычных розеток , в случае отсутствия зарядной инфраструктуры.Доставка в тот же день 7 дней в неделю £ 3. Черный провод, масса. 00. У меня была 3-контактная внешняя розетка для зарядки моего LEAF. Описание; Вам не нужно было ничего этого делать, если ваш вентилятор Papst оснащен 3-контактным разъемом: вы можете использовать 3-контактные вентиляторы как есть и подключить вилку к двум контактам, игнорируя дополнительное "отверстие". Если он не делает что-то очень умное с подключением, он не может сказать, сколько ампер доступно, поэтому вам нужно быть осторожным, чтобы не выбрать 16A при использовании 3-контактного разъема.Пытаетесь найти свою розетку? Пожалуйста, прочтите эту статью перед звонком. 6 из 5 звезд 209 Тип A / I (китайский) - трехконтактная вилка или розетка, аналогичная типу G, однако контакты плоские, и некоторые розетки подходят для вилок типа C. Обсуждение. BS 546, Двухполюсные вилки и вилки с заземляющим контактом, розетки и адаптеры розеток для цепей переменного тока (50-60 Гц) до 250 В - это британский стандарт для трехконтактных вилок и розеток переменного тока. 4. Штепсельная вилка с 2 тонкими штырями (Рисунок C. Для клапанов с электромагнитными катушками D и N1. Кабельное соединение с винтовым зажимом.Полный спектр промышленных распределительных устройств GEN3 IP66 имеет одобрения и сертификаты соответствия в Австралии и Новой Зеландии с 24-месячной гарантией производителя. By Axiom Код товара: 10080 Размер упаковки: Каждый. Ответить Ответить автору. 6A 3-контактная розетка. - или предварительное включение - заземление). Вентиляторы корпуса и процессора могут использовать 3-контактные или 4-контактные разъемы питания. Для вашей безопасности позаботьтесь о зарядных кабелях, чаще проверяя их на износ и заменяя их при необходимости. 1414 продано. П.3-контактные компьютерные силовые кабели и разъемы, USB-гнездо, 3-контактный разъем Molex в компьютерных кабелях и разъемах питания, 3-контактные радиаторы ЦП Socket AM2, 3-контактные вентиляторы ЦП Socket AM3, 3-контактные разъемы переменного тока с розеткой - кабели питания компьютеров США и Разъемы, Socket AM3 3-контактные вентиляторы и радиаторы ЦП, 3-контактное гнездо 479 Вентиляторы ЦП и радиаторы, Socket AM3 + 3-контактные вентиляторы ЦП Этот элемент Заземленный адаптер TENINYU с 3-контактным на 2-контактный выходной преобразователь (5 шт.) - 3-контактный Удлинитель адаптера розетки на 2 штыря для электрического шнура, домашнего хозяйства, мастерских, промышленного оборудования - Белый адаптер розетки с заземлением на 3-2 штырька, внесенный в список ETL, преобразователь переходника JACKYLED с 3 штыря на 2 штыря, переносная огнеупорная устойчивая к 200 ℃ сверхпрочная стена специализированный ассортимент электрических аксессуаров от Roma Anchor, которые доступны для использования в жилых, коммерческих и гостиничных целях. Пробовал вчера воткнуть пылесос в розетку 3 пина. 17 июля 2020 г. · Отсутствие такого заземляющего штыря на вилке типа C делает невозможным ее подключение к розетке типа G, хотя на самом деле его можно вставить в розетку, вставив заостренный предмет в центральное отверстие источника питания. выпускное отверстие, открывающее два других отверстия. 0804MC - это высококачественная розетка, предназначенная для использования с 8-контактными устройствами Burr-Brown типа TO-3, такими как OPA541 и OPA512. Они отлично сочетаются с нашими 3-PH кабелями JST для удлинения и подключения датчиков или светодиодов, а провода даже имеют цветовую маркировку! Мы также несем здесь «ответную» версию этого кабеля.5 метров Flex & Plug Grey, удлинитель шнура из ПВХ, 10 ампер, 3-контактный разъем Верхний защитный экран для тяжелых условий эксплуатации. 496 сообщений. Часто используются вилки типа M Артикул: P050463 Категории: Освещение и электричество, Выключатели и вилки, Выключатели и розетки. 3-контактный разъем состоит из трех контактов (отсюда и название). EnLabs TX3CO4D 4-контактный 3-контактный контроллер скорости вращения вентилятора корпуса кулера процессора с краном для внутреннего и шахтного охлаждения - дополнительное 5. Всегда используйте утвержденный адаптер (рисунок C) при использовании 2-контактного оборудования.Как мы все знаем, эти универсальные 3-контактные розетки играют ключевую роль в передаче энергии в наши устройства. IEC 60309-1 «Вилки, розетки и соединители для промышленных целей» определяет общие функциональные требования и требования безопасности. Значит ли это, что розетка DOUBLE будет иметь максимальную нагрузку 26 ампер. Плоские наконечники для пайки могут работать в двухточечных сборках или в печатных платах с соответствующими посадочными местами. 17 27% Off 3pcs GX12 3 Pin 12mm Male & Female Wire Panel Circular Connector Aviation Socket Plug 17 отзывов COD US $ 7.3-х позиционные штыревые и гнездовые соединители доступны в Mouser Electronics. Трехконтактная квартира. Преобразуйте шнур питания C7 в 3-полюсный гнездовой порт IEC C5 без дополнительного кабеля. В Великобритании электрическая вилка имеет 3 контакта, наиболее распространенной из которых является вилка типа G с прямоугольными контактами, которая используется в самых разных устройствах и приборах. Ознакомьтесь с нашим ассортиментом трехконтактных вилок и розеток с плоским и круглым заземлением Transco, розеток для скрытого монтажа и подвесных розеток. Центральный контакт - это контакт заземления и равен 22.Теперь, прежде чем писать спецификации, я скажу вам то, в чем я уже уверен: разъем для подключения вентилятора процессора и графического процессора работает нормально. Этот тип электрической вилки является уникальным для Израиля и имеет три круглых контакта длиной 19 мм, расположенных в форме треугольника. Это превратит трехконтактную вилку питания в двухконтактную при сохранении заземления. Описание; Доставка. 1-дюймовые розетки на конце. Автомобиль подключается к электросети через стандартную трехконтактную розетку, которая есть в жилых домах, что позволяет обеспечить максимальную мощность 11 А (с учетом перегрузки розетки). Великобритания: Трехконтактные электрические вилки. Смотреть сейчас: разница между выходами сушилки с 3 и 4 прорезями Что такое выход для сушилки с 3 прорезями? До 2000 года для сушилок для одежды на 240 В было стандартной практикой иметь трехконтактные шнуры, которые подключались к розеткам на 240 В с тремя гнездами - двумя "горячими" гнездами на 120 В и комбинированным гнездом "земля / нейтраль". Компания All Electronics предлагает широкий выбор вилок и розеток переменного тока, включая розетки и разъемы IEC, простые в установке двухпроводные вилки и розетки переменного тока, адаптеры переменного тока и многое другое, в том числе вилки, розетки и адаптеры международного стандарта.Доступны два типа контактов и розеток. 5 16. 3 контакта, крепление для ПК. 3 контакта и 4 контакта; 5 контактов и 6 контактов; 7-контактный; 8-контактный; 9-контактный; 10, 11, 12 и 14 контактов; Верхние крышки, основания / заглушки; Сокет-хранители и тестовые розетки; Части; Конденсаторы. Подходит ко всем 3-контактным переключателям GM. Сверхмощные клеммы из никелированной латуни для более высокой проводимости. Серия 5 мм (упаковка из 4 шт.) 3-контактная розетка Многофункциональная универсальная энергосберегающая 3-контактная домашняя автоматика Управление приложением Wi-Fi Электрическая вилка Умная розетка Wi-Fi ЕС 4 доллара США. В этом типе скорость вентилятора обычно регулируется путем увеличения или уменьшения напряжения на проводе питания.Это довольно крупная авария, которая может произойти, если мы не перейдем от нее к точкам зарядки, предназначенным для непрерывного использования тока. 3-позиционные штыревые (вилочные) штыревые и гнездовые разъемы доступны в Mouser Electronics. Результаты 1-16 из 987 Amazon. ค. Инженеры-проектировщики или покупатели могут захотеть проверить различные фабрики и производители 3-контактных розеток, которые предлагают множество сопутствующих вариантов, таких как розетка выключателя, настенный выключатель и настенная розетка. Трехконтактная розетка CBE на 230 В (13 А). Имеет винт на 10 А, 240 В, прозрачную удлинительную розетку. Важно знать, как правильно подключить 3-контактный штекер. ПЛАГТОП. 2. Настенный монтаж на поверхность и панель. Как подключить 3-контактное гнездо В трехконтактном разъеме у нас есть 3 точки подключения, где мы подключаем провода питания или электрические провода. При использовании синего гнезда полезно иметь возможность понижать номинал до 10A, 8A, 6A, потому что не все расходные материалы (например, доступность и поиск по миллионам бесплатных изображений, фотографий и векторов. Тип M, у которого большие контакты и рассчитан на 15 ампер, используется вместе с типом D для более крупных бытовых приборов в Индии, Непале и Пакистане.Бытовые розетки на 3 контакта не предназначены для такого использования. 8 фунтов стерлингов. LAP 13A 2-Gang SP Switched Socket + 3. Если вам нужно удалить какой-либо файл, обратитесь к загрузчику исходного изображения. Mouser предлагает инвентарь, цены и спецификации для штыревых и гнездовых разъемов. посетите официальный сайт 3 Pin Socket: http: // www. (3) Выводы GXL 16AWG и герметичное уплотнение. Анкер Roma 30373 6A 2 + 3-контактная универсальная розетка с защитным кожухом. Гнездо Axiom Round 3 Pin. Если вы хотите заменить новую 5-контактную розетку, ищите номер детали WARN 39886.Трехконтактные вилки предназначены для безопасной подачи электричества в электрические приборы. Этот универсальный 3-контактный штекер со встроенной защитной шторкой гарантирует, что вы можете одновременно использовать свой ноутбук и безопасно заряжать свой мобильный телефон.Клиенты, купившие этот товар, также купили вентиляторы PWM, поставляются с 4-контактными разъемами для полностью автоматического управления скоростью через 4-контактные разъемы вентилятора PWM на материнской плате. Точно так же, как сигарета Euro 2 Pin to UK 3 Pin Converter Plug - Quick Fit. 157 дюймов) штифтами.Включает 3-контактный штекер A-402 (вилка) и 3-контактный разъем A-427A (розетка). Как подключить трехфазную вилку. всех налогов) · Технические характеристики · Демо-видео 3-контактный разъем состоит из трех контактов (отсюда и название). Товар не будет отправлен до полной оплаты. (вид сзади - это конец, с которого вы паяете) Вот соединения на каждом контакте:. 99. Технические данные. Добавить в корзину Белый штекер Diall 13A, набор из 3 шт. 31 июля 2018 г. · При использовании стандартной трехконтактной розетки на 13 А в великобритании максимальная нагрузка, я полагаю, составляет 13 А.Вилку Wi-Fi можно легко заменить на существующие розетки для усиления Wi-Fi в любых слабых местах дома или здания без необходимости в дополнительной проводке или адаптерах. 3 розетки. Я заказал 2 новых вентилятора (3 контакта), и оба не работают с этим 4-контактным разъемом. 155157203 стоковых фото онлайн. Текущий рейтинг: 230. 26 января 2013 г. · 2-контактный штекер состоит из двух контактов, один из которых называется «горячим» или «живым», а другой - «нейтральным». PULSE • Преобразует аналоговый звук в цифровые аудиосигналы • 3-контактный разъем XLR на USB 2.) На картинке изображен 2-пиновый. 3-контактный миниатюрный нейлоновый разъем типа MOLEX CAT. Тем не менее, у меня нет первой подсказки об электрике, и я не мог найти здесь ничего о том, что это было сделано ранее, поэтому я понятия не имею Анкер Поликарбонат Roma Twin Socket 10/20 A 240 В (белый) Якорь Panasonic 16A 3 Pin Верхняя вилка 240 В (белая, 4 шт. В упаковке) 4. Разъем Smart WiFi, 16 А, Южная Африка, 3-контактное круглое гнездо, для этого требуется существующее 2. 3-контактное гнездо IEC C8 - адаптер питания Cloverleaf Plug C5. Розетки, адаптеры и детали.1-позиционный переключатель Dura 10Ax 21510. 09 января 2019 г. · У меня не возникло проблем с подключением нового 3-контактного разъема к 4-контактному на материнской плате, но вентилятор не вращается, никакого движения. Найдите код HSN для 3-контактной розетки в Индии. Вилка оборудования. 3-контактная промышленная розетка с ELCB + MCB; 3-контактная промышленная розетка с ELCB + MCB. Выключатель и розетка серии JUNON RJ - это продукт, который прослужил три года, следуя за темпами модных тенденций, усовершенствованный. Загрузите 34 3-контактных разъема со стандартными иллюстрациями, векторами и клипарт бесплатно или по удивительно низким ценам! Новым пользователям предоставляется скидка 60%. Получите 6 по цене всего 3. 30. Щелкните здесь, чтобы увидеть полное описание. При подключении к розетке контакты 1 и 2 будут обеспечивать питание цепи, и батарея будет отключена. фантекс. а точнее от двух 3-х пиновых розеток! Мне пришло в голову, что если вы хотите заряжать на 16 А в домашних условиях, не оборудованных точкой зарядки, почему бы не соединить два 3-контактных вывода параллельно в распределительную коробку и не подключить к двум розеткам на одной кольцевой сети? Итак, 8 ампер на вилку, не беспокойтесь! Бытовые розетки на 3 контакта не предназначены для такого использования.Опции включают 3-контактные разъемы, 2-контактные разъемы, 2-проводный провод, 4-контактный провод, разъемы типа "пуля", адаптеры для фонарей прицепа, разъемы с твердым корпусом и многое другое. Обновление до Socket 2 изменило расположение выводов. Прозрачная удлинительная розетка 10 x 10 А, 240 В. Другие вариации каталожного номера связаны с различиями в напряжении, силе тока или форме контактов. 5 мм, и это действительно приводит к нагреванию всей сборки разъема / кабеля. 2 мм. Работа без карандаша - легко используйте 2-контактный штекер в 3-контактном гнезде. Розетки: 1P + E + N (3 контакта) (монтаж на панели) 3P + E (4 контакта) 34.• Для устройств категорий Critical & Safe и Tough & Safe все внешние винты изготовлены из нержавеющей стали. Socket 3 стал результатом создания Intel микропроцессоров с более низким напряжением. html 3-контактный адаптер HomeBerg с тройной вилкой - Удлинители для нескольких вилок Адаптер - 3-контактные удлинители для Великобритании, 250 В, 13 А - Блок удлинителей питания для кухни, офиса, ПК, телевизора, внутреннего освещения 4. 4-контактная розетка 21 Вт-40 Вт Лампочки, всепогодный сад Скульптуры, Дома на колесах Электрические розетки, переключатели и аксессуары, Кухонные домашние электрические розетки, переключатели и аксессуары, Головной ключ с трещоткой 3/8 дюйма Торцевые ключи, водонепроницаемые домашние электрические розетки, переключатели и аксессуары других производителей (85) Оценок: 85 - 2 WAY 3 КОНВЕРТЕР ПЕРЕХОДНИКА НА ПИН-ДВОЙНОЙ РАЗЪЕМ, 13 А, БЫТОВЫЙ MULTI PLUG UK. 00–488 ฿. Не ищите дальше, чем Fisheries Supply, где вы найдете все свои 12-вольтовые морские вилки и розетки! У нас есть широкий выбор морских вилок от всех лучших брендов, включая Marinco, Blue Sea Systems, Perko, Sea-Dog Line и других. В последнее время используется 25-миллиметровый кабель на оборудовании мощностью 3 кВт вместо 1. Сигнальный провод измеряет скорость вращения вентилятора без каких-либо регуляторов скорости вентилятора. В ассортименте розеток для бритья есть множество функций, включая розетки с двумя входами для бритья, разъемы с цветовой кодировкой для простоты установки и лак для защиты от отпечатков пальцев, чтобы они выглядели стильно.Доля. Иногда его находили рядом с дополнительным разъемом, предназначенным для микросхемы математического сопроцессора, в данном случае 487. Цвет: по требованию клиента. 5А 250В для европейского рынка. Магазин электрооборудования, выключателей и розеток от Bestomart. Комбинированная розетка с заслонкой 6 / 16A - 3 модуля 6/10 / 13A Внутренняя розетка для всех контактов - 3 модуля Для 3-контактной вилки обычно есть 3 разных провода, которые необходимо подключить к задней части вилки. В одной части двойного разъема у меня (на трехполосном адаптере) есть телевизор, проигрыватель blu ray и роутер.0 42. Тысячи 6 А 3-контактных розеток · MRP Rs. Контакт «заземления» сделан из пластика и не делает ничего, кроме открытия гнезда для двух других контактов. 3-контактный разъем Водонепроницаемый разъем, вилка и розетка, провод 16 AWG Подходит для подключения проводов на грузовиках, лодках и других устройствах (5 комплектов) Многие 3-контактные разъемы в Китае включают физическую блокировку, предотвращающую доступ к активным и нейтральным клеммам, если только контакт заземления ( который немного длиннее двух других контактов) вводится первым. спец. Модель 435VFS15 имеет изолированные предохранительные штифты для предотвращения случайного электрического контакта и выемку, расположенную во впускном отверстии, чтобы можно было принять закрытое гнездовое гнездо на 15 А.Наши розетки широко используются в нефтяной и химической промышленности, сопутствующем оборудовании механизма, 3-контактном разъеме XLR Female для USB 2. 0 33. при отключении батарея будет подключена обратно к цепи. Оценка 5 из 5 анонимным от Для воздушного усилителя на чердаке Просто продукт, который мне нужен Дата публикации: 2020-05-09 Штыревые выводы (соответствует лампочке) Гнездовые клеммы (показаны вставки в лампочку) 5202 h26 9009 PSX24W PSY24W 2504 5201 5301 5202 8L8Z13N021A Led DRL Противотуманные фары Гнездо Разъем для пигтейла Провод 13 AMP Резиновая вилка и гнездо 1 бандаж 13A 3-контактный сетевой кабель Heavy Duty Orange Garden.Резиновая вилка и розетка на 10 ампер, 3 контакта - черные 3-контактная вилка и розетка. Текущий рейтинг: от 10 до 30 ампер. Аналог GM № 12085499. Изготовленные из стали, они плотно захватывают контргайки и предотвращают закругление. Розетки 16a32a и 63a трехконтактного, четырехконтактного и пятиконтактного типов для источника питания переменного тока 50 Гц 230 В, 1 полюса 400 В, 3 контакта «Штампованные и формованные» относятся к производственному процессу, при котором штифты и гнезда штампуются из листа плоского металла, а затем формуются в требуемую форму. 0. Эти перечисленные компании имеют многолетний опыт производства 3-х контактных вилок.Элемент отчета - открывается в новом окне или вкладке. 7 долларов. Избегайте использования удлинительных кабелей или переходников с несколькими разъемами при зарядке автомобиля. В Alibaba. винтовые соединители и многое другое. 2 фунта стерлингов. Важно знать, как правильно подключить 3-контактный штекер. Итак, чтобы подключить розетку, прежде всего отключите входящее питание с помощью главного прерывателя цепи и пусковой проводки. Paytmmall. Обновить эргономичный дизайн; Тип: Дорожный адаптер; Конфигурации штекера: 3; Подходит для разных типов вилок; Тип: Дорожный адаптер, Потребляемая мощность: 220; Гарантия: 1 3-контактная розетка на 13 А, белая · Характеристики Основной ассортимент Neo C-Metro Тип продукта или компонента Силовая розетка-розетка Конфигурация полюсов 3P с 8 августа 2020 г. в основном используется в США, Канаде и Мексике; 3 контакта; заземлен; 15 А; почти всегда 100 - 127 В; розетка, совместимая с вилками типов A и B. Контакты изготовлены из высококачественной меди, чтобы обеспечить самое безопасное соединение, улучшая проводимость и, следовательно, уменьшая тепло, которое составляет 110 В, 16 А, 3-контактный разъем MK Commando - желтый - IP44. Разъем транзистора Augat. 3. เลือก ขนาด สินค้า. Описание. НДС Результаты 1 - 20 из 3635 Найти все продукты Hager серии 3 Pin Plug. Подписывайся! http: // www. Совместим со всеми стандартными мобильными зарядными устройствами. При подключении к электрической цепи ток течет от живого к нейтрали 1. 3 полюса + предварительное заземление Панельная розетка CAT серии CA.Среди широкого ассортимента товаров, выставленных на продажу, 3-контактное гнездо является одним из самых популярных. 34 австралийских доллара. посмотрите видео 3 августа 2015 г. · переключаемая 3-контактная розетка или как управлять 3-контактной розеткой с помощью автоматического выключателя. Изготовлены в соответствии с DIN9680 Промышленные вилки и розетки для рефрижераторных контейнеров. Код продукта. Он разработан для трехфазных приложений и рассчитан на 10 А, 250 В / 400 В. Однако это все еще не лучшее решение для долговременной зарядки электромобилей, поскольку регулярное включение / отключение розеток в конечном итоге ослабляет комбинации контактов / разъемов и неплотное соединение приводит к нагреву соединения.ок. Магний серый. Заглушки, аксессуары, коробки, втулки и крепежные винты. 435VF15 уже много лет является стандартом в индустрии домов на колесах и передвижных домов. Хампи D. Номинальное значение при 10 А, 125 В для рынка Америки и 2. E. 2 Удалите два винта, которыми крепится имеющаяся розетка. com вы можете найти различные типы 13a 1-контактных 3-контактных розеток разных размеров. YouTube. Здесь контакт 3 попадет в аккумулятор, контакты 2 и 1 - в цепь. Это торцевые головки с квадратным хвостовиком для использования с ручными инструментами, а не с гайковертами.Это ограничивает пользователя меньшим количеством доступной мощности, передаваемой транспортному средству. Адаптер сетевой вилки стандарта 5A, евро (CEE7) - UK, чтобы обеспечить быстрое и надежное решение. 0 из 5 на 3. 5-метровый кабель с гнездом XLR на гнездо Mini XLR (3 контакта) Металлические никелированные разъемы - для высококачественного соединения. Мы всегда рады помочь и дать совет. A. Штекерные разъемы, в том числе mil. Эм. Доля; Сопутствующие товары. 69 3-х контактный разъем Подключение! Socked! Земляное соединение! ЛЭП! Электропроводка! Подключение к компьютеру (85) 85 оценок продукта - 2-Х КОНТАКТНЫЙ ПРЕОБРАЗОВАТЕЛЬ С ДВУМЯ РАЗЪЕМАМИ НА 13 А, БЫТОВЫЙ MULTI PLUG UK.• Конструкция розетки: любой ребенок с вилкой или отверткой может поджечь волосы в США, вставив их в розетку. резьбовые соединители, мил. Некоторые розетки могут использовать вилки как типа M, так и типа D. Отлично подходит для подключения 3-контактных устройств к более старым розеткам или удлинителям. Один из двух других штифтов является нейтральным штифтом, а другой - линейным штифтом, и оба имеют размер 17. Доступны различные типы гильз для штифтов, такие как закрытое, закрытое дно, выбиваемое дно, открытое дно и нос пули. Мы несем их, чтобы соответствовать нашему Hallowing, для расширения и подключения датчиков или светодиодов - а провода даже имеют цветовую кодировку! У нас также есть версия с разъемами типа «папа» на конце 3-контактного круглого переключателя 20A, 240 В, комбинированная розетка, промышленный выключатель. Эта белая многоконтактная розетка Anchor Roma 30373 с 2 и 3 контактами, 10 А, 240 В, окажется для вас лучшим выбором, если вы хотите выбрать стильные электрические блоки, которые будут служить вам в течение длительного периода времени. (3) Штыревые выводы.7 статей. Переключатель Athena подходит только к пластине Athena, но не к любой другой пластине. Тип розетки питания I имеет 3 контакта, два плоских контакта и заземляющий штырь, которые образуют V-образную форму, также существует незаземленная версия вилки, в которой есть только два плоских V-образных зубца. читать дальше Bharat Electrical Industries. Обратите внимание, что 4-контактные вентиляторы также могут быть подключены к 3-контактным разъемам на вашей материнской плате. 91 продано. Сначала откройте заглушку и найдите надписи. Двухконтактная вилка также называется евровилкой.1 х 16 А 3-контактная розетка с блокировкой - синяя. IEC320 C14 Электрическая розетка переменного тока, 3 контакта, красный светодиод, 250 В, кулисный переключатель, предохранитель, 10 А, входной разъем (модель AC-17). Доступно на Aliexpress: фарфоровая двухштырьковая галогенная розетка (подходит только для базы G-8) (G8 HALG SKT W / HKY 10IN SF2 LDS D6425) Фарфоровая двухштырьковая галогенная розетка (подходит только для базы G-8) (G8 HALG SKT W / HKY 10IN SF2 LDS D6425) $ 5. 28 октября 2018 г. · Для светодиодных лент phanteks вы можете подключить их к разъему RGB на материнской плате с помощью имеющегося у них адаптера, но для вентиляторов coolermaster, если они имеют 3-контактный адресный тип, вам потребуется их собственный выделенный контроллер. две разные системы типа RGB.Если в схеме есть приличный конденсатор, переход будет плавным, и вы не разрядите свои батареи (или не взорвете их, перезарядив). Гнезда на передней соединительной поверхности Гнезда на передней соединительной поверхности имеют предустановленный код «402» (2-контактный) или «412» (3-контактный). Настоятельно не рекомендуется использовать пробки для путешествий. • Четкая маркировка клемм внутри и спереди устройств. Мы указываем компоненты наших продуктов. Мы приносим их до 20 июня 2017 г. • Трехконтактный разъем - это в основном питание (5/12 В), земля и сигнал.На приведенной выше диаграмме показана нумерация контактов для штекерных и гнездовых разъемов XLR спереди и сзади. 4-контактные разъемы обычно используются вентиляторами ЦП с более высоким энергопотреблением. 1637 213. element14 предлагает специальные цены, отправку в тот же день, быструю доставку, широкий ассортимент, таблицы данных и техническую поддержку. Розетка Massey Ferguson, 3-полюсная - 4 болта крепления Cobo. 3 фунта стерлингов. Цена на 3-контактную вилку, harga в Малайзии - Список товаров на продажу, на аукционе, wtb или wts для нашего поставщика / продавца. НЕТ: PS1009 Hirschmann серии C16-1 или аналогичные разъемы предлагают 4 или 7 контактов (3 и 6 с плюс P. Элегантный дизайн с глянцевым белым покрытием. Com / subscription_cente Обширный ассортимент розеток для бритв различных цветов и стилей, которые подходят Любая ванная комната или гардеробная. 1DC для рассеивания тепла маршрутизатором - штыревые и розеточные разъемы Molex на 4 x 3-контактных концентратора вентилятора доступны в Mouser Electronics. Четверг, 13 февраля 2014 г. Крайне важно убедиться, что электрическое оборудование может работать в этих ситуациях, прежде чем вставлять вилки в электрические розетки.Модуль розеток рассчитан на 16 А, 250 В и, таким образом, может выдерживать любую нагрузку до 16 А. Купите промышленные сетевые вилки и розетки на 16 А. Заглушки и розетки на палубе изготовлены из хромированной латуни или пластика. 10A Multi Socket для контактов сотового телефона или 2Pin & 3Pin. 0 • Предназначен для подключения линейного входа, инструмента или динамического микрофона непосредственно к компьютеру • Простая технология plug & play, драйверы не требуются • Светодиодная индикация включения • Узнайте, как грамотно заменить двойную розетку на 13 ампер по совету VideoJug и Поддержка аспектов. Найдите стоковые изображения в формате HD с трехконтактной вилкой и миллионы других стоковых фотографий, иллюстраций и векторных изображений без лицензионных отчислений в коллекции Shutterstock. В них E - заземляющий провод, N - нейтральный провод и L - фазный провод. B&Q 10A Black Внутренний переключаемый 3-контактный штекер и розетка (2) 6 фунтов стерлингов. Розетки, тип А, 3-полюсные. Переключатели и аксессуары Opale имеют уникальное запатентованное покрытие Satin, которое ненавязчиво и хорошо сочетается с большинством оттенков стен. 95 или быстрый сбор магазина. Трехконтактная розетка (макс. 3кВт) Самый простой и дешевый вариант - обычная трехконтактная розетка.Вентиляторы и встроенные разъемы для вентиляторов имеют обратную совместимость. Независимо от того, проводите ли вы ремонт всего дома или просто хотите украсить пространство, розетки и выключатели предлагаются в широком ассортименте цветов, профилей, стилей и отделки, подходящих для любого. Полный ассортимент розеток для бритв в различных цветах и ​​стилях, которые подходят любая ванная или гардеробная. Расстояние 1 дюйм. Продолжая, вы увидите цену гнезда на 3 контакта, harga в Малайзии - lelong - Список продуктов для продажи, аукциона, wtb или wts для нашего поставщика / продавца.Также доступны промышленные вилки P44 и IP67 с защитой от брызг и водонепроницаемыми. Загрузочная розетка. Купить соединители датчика M12. com. : ₹ 211. Черный. провод с 3-футовым выводом Код продукта: E11160 Подробнее. Я собираюсь закрепить свой BenQ W1070 на потолке, поблизости есть неиспользуемая розетка для освещения, где она будет установлена. Скорее всего, вам потребуется заменить один или другой. 11bgn Подключается к приложению «Connex Connect» для управления всеми функциями. которые все легкие. 46. ​​9 мая 2020 г. · Axiom Round 3 Pin Socket 1 Gang 5A имеет рейтинг 5.Получите обновленные списки производителей 3-контактных разъемов, поставщиков и экспортеров 3-контактных разъемов. ИЛИ двойная розетка все еще всего на 13 ампер ?. Поляризационная выемка. Розетка на 3 полюса - крепление на 4 болта. 95: 3-контактная розетка 14 ga. Изделие монтируется на прочных монтажных пластинах, легко прилегающих к стене. Розетка 3 пин

Zip Wire, вилки и розетки

Zip Wire, вилки и розетки для профессиональных дисплеев

Будь то застежка-молния и заглушки для создания нестандартных удлинителей или розетки для создания нестандартных струнных светильников, вам нужны высококачественные аксессуары коммерческого уровня, чтобы воплотить в жизнь ваши индивидуальные световые решения.Каждый световой проект индивидуален, а объемная застежка-молния, заглушки на молнии и световые розетки позволяют создавать уникальные дисплеи, соответствующие вашему воображению.

Знайте, что вам нужна изоляция SPT

Провод

SPT1 предназначен для легких и средних нагрузок и рассчитан на ток до 7 ампер. Провод SPT2 предназначен для работы в средних и тяжелых условиях и рассчитан на ток до 10 ампер.

Выберите длину почтового индекса

Wintergreen продает проволочные молнии длиной 100, 500 и 1000 футов, что обеспечивает большую гибкость для больших и малых проектов. Независимо от того, являетесь ли вы профессиональным декоратором или бизнесом, которому необходимо создать индивидуальный световой дисплей, использование троса и создание нестандартных струнных светильников или удлинителей часто обходится дешевле, и ваши установки будут выглядеть намного профессиональнее.

Пример. Допустим, у вас есть кафе с тремя передними окнами, которые вы хотите осветить изнутри. Но у вас не может быть пустых розеток между окнами, потому что там будут сидеть клиенты. И все светильники должны подключаться к единственной розетке на другом конце стены.С помощью молнии и разъемов на молнии вы можете идеально очертить каждое окно с точно нужным вам расстоянием между разъемами. Вы также можете выделить достаточно проводов, чтобы аккуратно соединить каждое окно, не беспокоясь о лишних неиспользуемых розетках в середине. Ваш дисплей будет выглядеть профессионально и безопаснее.

Использование Zip Wire, Zip Plug и Socket

Профессиональные установщики уже много лет используют zip wire из-за простоты использования.

  1. Определите необходимую длину и отрежьте по размеру
  2. Добавьте вилку в начале
  3. Добавьте сокеты с нужным шагом по линии
  4. При изготовлении специальной световой струны с заглушками-розетками вдоль линии для разделения нескольких линий в разных направлениях, при необходимости добавьте заглушки на молнии.
  5. Наконец, завершите пробег струны, добавив в конце розетку.

СОВЕТ. Если вы не знакомы с тем, как использовать заглушки и молнию, важно убедиться в правильности полярности вашей установки. Заглушки на молнии и проволока поляризованы, а внутри вилок и розеток есть металлические контакты, похожие на зубцы. Эти металлические контакты соответствуют большому или маленькому контакту вилки. Вся застежка-молния на самом деле представляет собой два соединенных вместе провода.Хотя оба провода выглядят одинаково, на самом деле на одном из них есть небольшой ребристый выступ снаружи, который считается «нейтральным» проводом. Этот гребень можно нащупать ногтем. Ребристый провод соответствует большему лезвию вилки или отверстию вилки - нейтральной стороне. На протяжении всей вашей световой струны или нестандартного удлинителя просто убедитесь, что правильная сторона застежки-молнии подключена к правильному набору металлических контактов на протяжении всего пробега. Аналогично в розетках нейтральный провод должен соответствовать металлическому контакту, который находится на стороне розетки.Это обеспечит полярность между вилками и розетками.

Помните: всякий раз, когда вы работаете с электрическими принадлежностями, следует помнить о нескольких важных советах по безопасности.

  1. Застежка-молния, заглушки и розетки - отличное решение для нестандартного освещения, но они предназначены только для временного использования.
  2. Наружные струнные светильники всегда следует подключать к розеткам GFCI (или "замыкания на землю") в качестве дополнительной меры безопасности.
  3. Всегда соблюдайте поляризацию при установке молнии, заглушек и розеток.
  4. Рассчитайте общую потребляемую мощность / силу тока, а затем всегда стремитесь к 80% максимальной мощности линии, чтобы поддерживать ее работоспособность.
  5. Не прикрепляйте фары к оружию. Это повредит изоляцию вашей проводки. Попробуйте вместо этого использовать легкие зажимы или вешалки.
  6. Если у вас возникнут вопросы, обратитесь к квалифицированному электрику.

Умная розетка с контролем Wi-Fi EU / US / UK / CN / AU

Детали

Обзор

Домашняя автоматизация - это «Интернет вещей».Это просто означает, что все устройства или устройства объединены в сеть, чтобы предоставить клиентам беспрепятственный контроль над своим домашним оборудованием.

Sonoff S20 - это интеллектуальная розетка со стандартом EU / US / UK / CN / AU. Пользователи могут мгновенно превратить любую вилку в интеллектуальную розетку с помощью удобной функции таймера, который работает на смартфоне пользователя. Вы можете включить / выключить любое подключенное устройство либо в приложении eWeLink, либо нажав ручку ручного управления на вилке WiFi. Вы можете установить таймеры обратного отсчета / одиночного / повтора для автоматического включения / выключения Wi-Fi розетки в приложении.Вы можете поделиться розеткой Wi-Fi со своей семьей, чтобы вы могли управлять вместе. Это делает его идеальным для управления освещением и другой бытовой техникой.

Примечание: существует два типа вилок ЕС: SCHUKO (тип F) и FRENCH (тип E). Если вы хотите узнать, применимо ли это в вашей стране, прочтите здесь.

Ознакомьтесь с удивительными характеристиками этого продукта ниже:

Характеристики

  • Простая установка, удобство в обращении.
  • Поддержка проверки статуса в приложении.
  • Поддержка задач по расписанию / обратному отсчету / циклу.
  • Поддержка неограниченного количества умных розеток WiFi на одном смартфоне.
  • Работает с Amazon Echo, Echo Dot, Amazon Tap
  • Совместимость с Google Home, Google Home Mini, Google Nest
  • Работает с IFTTT

Спецификация

  • Стандарт: США / Великобритания / Китай (Австралия) / ЕС (тип F / E)
  • Источник питания: 90 В ~ 250 В переменного тока (50/60 Гц)
  • Макс.Сила тока: 10А
  • Максимальная мощность: 2200 Вт
  • Материал корпуса: огнестойкий ПК
  • Стандарт беспроводной связи : 802.11.b / g / n
  • Шифрование: WEP / TKIP / AES
  • Механизм безопасности: WPA-PSK / WPA2-PSK
  • Рабочая температура: 0 ° C-40 ° C (32 ° F-104 ° F)
  • Рабочая влажность: 5% -90%, без конденсации
  • Размеры продукта:
  • Стандарт ЕС / Великобритании: 130 * 80 * 78 (мм)
  • США / CN (Австралия) Стандарт: 120 * 78 * 34 (мм)
  • Сертификация: CE / RoHS / FCC (Загрузить)

Упаковочный лист

Для получения технической поддержки перейдите на форум умного дома Itead

Документы

Посетите нашу вики-страницу для получения дополнительной информации об этом продукте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
