Розетка устройство: Устройство розетки. Основные типы и виды розеток

Устройство розетки: разновидности и назначение

Содержание

• 1 Устройство штепсельных розеток
• 2 Зажимные клеммы в розетке
• 3 Условия монтажа
• 4 Технические характеристики

Обычно при конструировании розеток используют модульный метод. При этом разработчики конструируют механизм розетки, как отдельный узел. В дальнейшем его можно установить для любых типовых приборов. Каждая розетка имеет декоративный модуль, который при необходимости можно легко сменить. При выборе декоративного корпуса свое внимание следует обращать на личные предпочтения, а также особенности интерьера. Устройство розетки зависит от модели, которую вы решили выбрать.

Устройство розетки от компании Schnaider Elektric

В этой статье мы рассказали, из каких элементов состоит розетка. Благодаря этому во время установки у вас не возникнет дополнительных вопросов.

Устройство штепсельных розеток

Конструкция электрических розеток состоит из контактной колодки в сборе, декоративной крышки и подрозетника.

Колодка оснащена:

1. Крепежными лапками. Они могут быть неподвижными или подвижными. Подвижные лапки распираются с помощью винтов.
2. Контактами. Они идентичны по конструкции и могут быть фазные, нулевые или заземляющие.
3. Клеммами для дальнейшего подключения проводов.

Контактные колодки в розетке

Примечания:

• Устанавливать колодки с подвижными лапками достаточно сложно, но благодаря такой конструкции в дальнейшем вы можете самостоятельно регулировать положение колодки по высоте. При покупке нужно следить, чтобы лапки были двузубыми. Если колодка будет с однозубыми лапками, тогда она в скором времени может расшататься.
• Клеммы могут крепиться к контактам винтами или быть выполнены заодно с контактами. Второй вариант будет более надежным. Первые перед установкой вам потребуется перебрать, смазать сопрягаемые части токопроводящей пастой и  крепко стянуть винты.
• Клеммы со стороны проводов могут быть винтовыми или с “ершиками”. Многие специалисты рекомендуют регулярно подтягивать винты на клеммах, так как они могут ослабнуть.

Теперь вы знаете устройство электрической розетки. Теперь пришло время узнать о принципе работы зажимных клемм.

Зажимные клеммы в розетке

Обычно устройство розетки предполагает использование пружинной клеммы. Именно с их помощью процесс подключения проводов значительно упрощается. Розетки с интеллектом также имеют в своей конструкции пружинную клемму.

Крепление провода с помощью зажимных клемм

Для подключения провода вам достаточно оголенный конец вставить в отверстие на корпусе. Пружина, которая находится внутри клеммы, зафиксирует провод и прижмет его к токонесущим деталям. В этом механизме сложно будет контролировать силу зажима. Если он ослабеет еще на стадии монтажа, тогда в дальнейшем вы не сможете этого заметить. Поэтому лучшим вариантом являются клеммы, которые крепятся с помощью винтов.

Условия монтажа

Иногда условия монтажа вынуждают электриков крепить к одной клемме не один, а два провода. Поэтому в пружинных клеммах было предусмотрено два посадочных места для проводов. При присоединении проводов попарно необходимо следить, чтобы их диаметры были одинаковы. Если они и будут отличаться, то незначительно. Если этого не сделать тогда кабель может плохо зафиксироваться и крепление будет ненадежным. Например, вам сложно будет зажать провод с сечением в 1,5 мм,² если одновременно вы пытаетесь подключить кабель с сечением в 2,5 мм².

Многим наверняка известно, что для подключения приборов нужно два одножильных или один двужильный провод. Поэтому каждая розетка должна иметь две изолированные клеммы. Если ваша проводка имеет три жилы тогда в ней присутствует еще и заземляющий проводник. Если в вашем доме выполнена такая проводка, тогда лучше использовать розетки, которые имеют заземление. По правилам безопасности все электроды необходимо располагать в конструкции устройства. Это необходимо для того, чтобы заземляющие электроды на вилке приходили в соприкосновение раньше, чем штифты вилки войдут в контакт.

Соединять провода нужно правильно

Обычно это две металлические пластинки, которые очень похожи на штифт от сетевой вилки. Электроды соединяются с клеммой, к которой подключают заземляющие провода электропроводки. Монтаж кухонной розетки может отличаться от обычного.

Технические характеристики

Важнейшей технической характеристикой является допустимый электрический ток и напряжение. Чтобы токонесущие детали пропускали ток с минимальным выделением тепла необходимо при производстве использовать специальные сплавы. Для их производства производители используют сплавы, в которых содержится 60% меди. Их электропроводимость достаточно высока и позволяет проводить ток без перегрева. Эти сплавы также намного тверже чистой меди и обладают упругостью.

Теперь вы знаете, из чего состоит розетка и как лучше выполнить ее монтаж. Если вы решили выполнить подключение розетки для мощных потребителей электроэнергии, тогда потребуется схема розетки на 380 Вольт. Подключить мощную электрическую плиту также можно через клеммные коробки.

Читайте также: vse-elektrichestvo.ru/rozetki/rozetka-s-tajmerom.html.

Электрические розетки: устройство и виды

Электрические розетки служат для надежного подключения электробытовых и электротехнических приборов к сети стандартного напряжения. Они должны быть удобны и безопасны для человека. Все детали розетки, пропускающие ток, находятся в корпусе из изоляционного материала.

Оглавление

• Устройство розетки
• Виды электрических розеток
  • Встроенная розетка
  • Наружная или накладная розетка
  • Переносные розетки

Устройство розетки

У каждой розетки имеется корпус, токопроводящая часть и лицевая панель.
· Корпус или основание розетки делают из прочных диэлектриков: керамики или пластмассы. Они должны быть устойчивыми к нагреванию и не поддерживать горение.
· Токопроводящая часть крепится на основании. Ее изготавливают из сплавов на основе меди: латуни или бронзы. К ней подключаются провода силовой сети. Она же обеспечивает надежный контакт со штырями вставляемой в розетку вилки электрического прибора.
· Лицевая панель выполняет декоративную и защитную функцию. В ней имеется углубление, в которое помещается вилка и отверстия для ее штырей. Лицевую панель изготавливают из негорючего поликарбоната.

Эксплуатационные свойства розетки во многом зависят от конструкции и качества изготовления ее токопроводящей части. Контакты в течение длительного времени не должны искрить или нагреваться. Это достигается плотным прилеганием пружинящих приемных гнезд розетки к штифтам вилки. Соотношение их диаметров таково, что соединение и размыкание цепи выполняются с некоторым усилием.
Толщина элементов и качество металла в розетках от ведущих европейских производителей обеспечивают до десяти лет их нормальной эксплуатации.
Каждая из двух деталей приемного гнезда с другого своего конца имеет клемму для соединения с электрическим проводом. При самом надежном и удобном способе прижатия жилы кабеля к токопроводящей части розетки применяются винты с пружинными шайбами. С их помощью можно достичь необходимого усилия контакта, которое не ослабевает с течением времени.

Если розетка оснащена заземляющим устройством, к нему подключается соответствующий провод трехжильного кабеля. Конструкция розетки и вилки предусматривает контакт их элементов заземления до соприкосновения рабочих электродов.

При проектировании розеток они рассчитываются на определенную предельную нагрузку. Большинство из них способно без повышенного нагрева пропускать переменный электрический ток напряжением 250 вольт до 10 или 16 ампер. Это важная характеристика, которую полезно узнать при покупке.

Виды электрических розеток

По способу установки розетки делятся на встроенные, наружные и переносные.

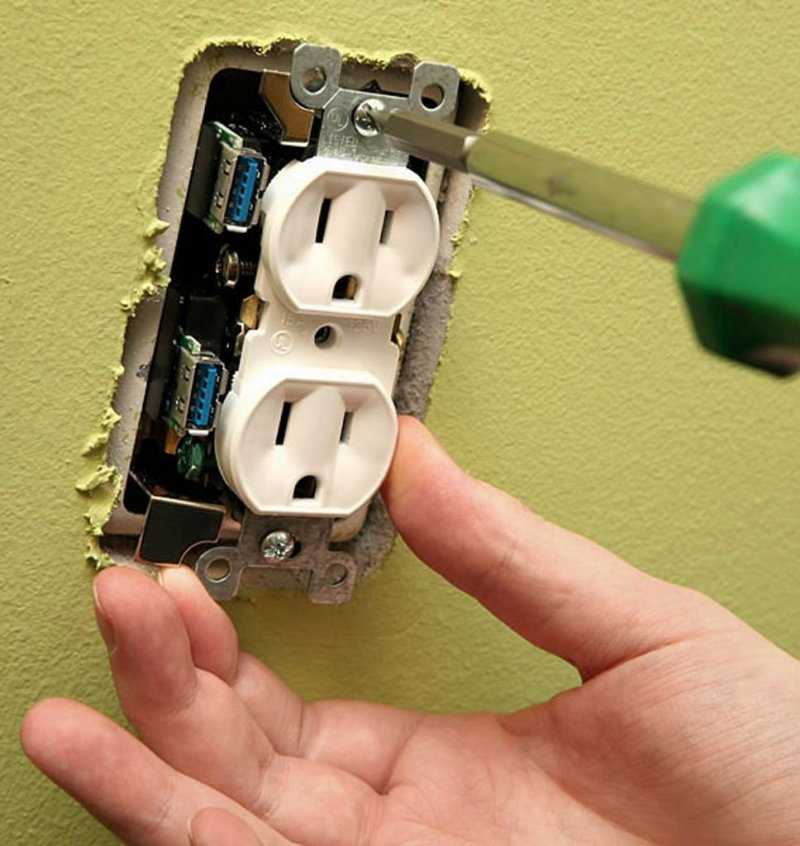

Встроенная розетка

Полностью погружена в стену, в которой в процессе монтажа делается отверстие необходимого размера и формы. Снаружи остается только декоративная накладка. Часто в стене на штукатурный раствор, гипс или с помощью саморезов устанавливается защитный короб, продающийся в комплекте с розеткой или приобретаемый отдельно. В нем крепится основание розетки, к которому впоследствии привинчивается наружная планка.

Наружная или накладная розетка

Имеет прочный корпус, который крепится на стене при помощи саморезов или шурупов. Такие розетки используются при наружной прокладке электрической сети. Они имеют боковое отверстие для кабеля.

Переносные розетки

Имеют вид всем знакомого удлинителя.

Розетки могут иметь одно или несколько гнезд для подключения вилки. Существуют и многофункциональные розетки, когда в одном корпусе предусмотрены гнезда не только силовой электрической сети, но и телевизионной антенны телефона или интернет-кабеля.
