Виды розеток

В нашей статье «Рейтинг производителей розеток и выключателей» мы подробно рассказали о самых лучших компаниях-изготовителях электротехнической продукции. Мы описали подробные преимущества и недостатки главных игроков «электрорынка», основываясь на реальных отзывах покупателей и нашем профессиональном мнении.

В этой статье мы подробно рассмотрим такую группу электроустановочных изделий как розетки — расскажем про их виды, особенности и составляющие.


Предназначение розеток

Розетка — электротехническое устройство, предназначенное для подключения электроприборов к электросети при помощи вилки. Невозможно представить квартиру, дом или любое другое бытовое помещение без розетки.

Розетки, как правило, состоят из четырех основных компонентов:

  1. Металлическая рамка, или суппорт, которая крепится к подрозетнику и выполняет соединительную функцию между стеной и самим механизмом.

  2. Механизм розетки — самая важная часть, состоящая из корпуса (обычно выполнен из пластика, керамики или металла), а также изолятора, расположенного внутри корпуса, который выполняет функцию механического крепления контакт-деталей.

  3. Лицевая панель — накладываются поверх механизма. Выполняют защитную функцию.

  4. Рамка — используется для скрытия стыков между суппортом, стеной и механизмом, организуя эстетичный вид электротехнического изделия.

Выше мы рассказали вам про самый распространенный вид розеток — встраиваемые. Помимо них еще есть накладные и переносные розетки, у которых механизм заключен внутрь корпуса-коробки, полностью скрывающий разъем.

Типы розеток по разъемам

A — Американский стандарт без заземления. Также такой вид используется в Японии и Канаде.
B — Американский стандарт, но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе, и в России, и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.

G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.

В России за стандарт принято считать разъем F, поэтому если вы поедете за границу или будете приобретать электробытовой товар из другой страны, не забудьте позаботиться о приобретении специального переходника.

В нашей стране для подключения бытовых электроприборов мощностью до 3,5 кВт используются розетка с напряжением до 220 В, например, холодильник, чайник, телевизор, СВЧ-печь и т. д. Но если вам необходимо подключить более мощную технику типа электрической плиты, тогда лучше использовать промышленные трехфазные розетки, рассчитанные на силу тока 32 А.

Дополнительные функции розеток

Теперь мы перейдем к самой интересной части этой статьи и рассмотрим различные функциональные возможности розеток. Эта группа электроустановочных изделий уже давно перестала быть просто устройством для передачи тока. Розетки сегодня — это высокотехнологичное устройство, которое может создавать дизайнерские акценты в помещении и выполнять функции автоматизации пространства.

Разберем подробнее какие полезные дополнения можно встретить сегодня на рынке:

  1. Розетки со встроенным УЗО. В одной из статей мы рассказывали что такое УЗО и для чего необходимо его устанавливать. Такие розетки устанавливают в местах повышенной влажности, в момент утечки срабатывает механизм, включающий розетку за долю секунды, что может предотвратить возгорание или поломку бытового прибора.
  2. Розетки с крышками. Еще один способ защиты внутреннего механизма от влаги. По сравнению с предыдущим вариантом такие устройства гораздо дешевле.
  3. Розетки с подсветкой. С ними вы даже в полной темноте сможете без труда вставить вилку в розетку.

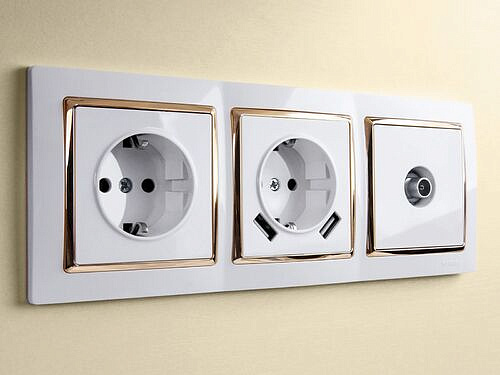

  4. Розетки с USB-входом. Подобные изделия появились на рынке буквально несколько лет назад и уже стали очень популярными. Во-первых, вы можете больше не искать адаптер для зарядки и использовать сам провод напрямую, во-вторых, в такое устройство можно одновременно включать несколько бытовых приборов.
  5. «Умные» или Wi-Fi розетки. Станут незаменимой вещью для всех, кто хочет интегрировать в помещение системы автоматизации.
  6. Ну и, конечно, стоит отметить о существовании отдельных розеток для телевизионной антенны и интернет-кабеля. Вам больше не придется протягивать провод через все квартиру, достаточно продумать все один раз и вывести нужные провода до розеток.

На сайте amperkin.ru представлено более 4000 различных розеток, переходите по ссылке и выбирайте. Амперкин — выбор профессионалов!

Замена старых розеток и выключателей

Заменой розеток и выключателей необходимо заняться, если:

  • точка подключения неисправна — появились искры, следы оплавления на корпусе, гнездо выпадает из стены, расшаталось;
  • электрооборудование физически износилось или морально устарело — не отвечает возросшим потребностям, нагрузке, дизайну интерьера;
  • увеличилось количество электроприборов и т.д.

Замена розеток без специнструментов, опыта, навыка может привести к удару током, замыканию и даже возгоранию. Обратившись в АО «Мосэнергосбыт», вы получите профессиональную помощь и гарантии на все работы по демонтажу и установке электрооборудования.

Предварительные работы

Перед комплексной заменой розеток, систем контроля освещения, видеонаблюдения, установкой защитных аппаратов и прочих работ необходимо составить проект, схему разводки. В ней отмечают точки электровыходов и на ее основе рассчитывают количество кабеля, клеммников, коробок и прочих комплектующих. Пренебрегать этапом нельзя, чтобы после замены розеток в квартире стало безопасно, все приборы были подключены правильно, а проводка выдерживала нагрузку.

Если наращивается или монтируется новый кабель, важно соблюсти соответствие его сечения мощности энерготочек. Бытовая техника до 2 кВт и светильники подключаются проводом с тремя жилами с диаметром по 1,5 кв. мм и может работать с защитными автоматами на 10А. При замене розеток для утюгов, электроприборов мощностью от 2 кВт нужен кабель 2,5 кв. мм и автоматика на 16А. Электроплиты подключают к проводам с жилами сечением от 4 кв. мм и автоматом с номиналом 32А.

После составления схемы для замены розеток в квартире нужно демонтировать старые детали. Электрик обесточивает линию, отключая защитную автоматику на распределительном щитке. Он чаще всего находится на лестничной площадке, для каждой квартиры в нем выделен «пакетник». Если на линиях для отдельных групп потребителей или комнат установлены собственные автоматы, можно отключить только их.

Далее мастеру нужно:

  • проверить отверткой-тестером напряжение на линии — оно должно быть отключено;
  • разобрать установленное устройство — снять клавиши и корпус выключателя, розеточные рабочие механизмы и внутренние блоки;
  • открутив зажимные винты, высвободить концы питающих кабелей, предварительно проверив напряжение на контактах и отсоединить токоведущие жилы.

Монтаж новых комплектующих

После демонтажа старых комплектующих необходимо осмотреть провод, чтобы удалить обгоревшую изоляцию, поврежденную оплетку. Перед установкой деталей отмечают фазный провод — загибают или наклеивают изоленту. Если «сердцевина» розетки просто закреплена на стенки в нише, понадобится смонтировать новый подрозетник с надежной фиксацией. Электрик:

  • проверяет контакты (чтобы, к примеру, правильно поставить клавиши для управления светом), закрепляет каркас с механизмом в нише — для более надежной фиксации при установке стенки замазывают раствором алебастра или гипса;
  • подсоединяет механизм к кабелю, заводя концы жил в клеммы — идентификация по цветам или числовым знакам регулируется ПУЭи ГОСТ 50462-92;
  • устанавливает внешние панели, коробки, крышки, фиксируя их болтами;
  • включает автоматику и проверяет индикатором систему, чтобы удостовериться, что замена розеток выполнена правильно.
