Проверка варистора: нахождение неисправности мультиметром
Ремонт и диагностика неисправностей радиоэлектронных устройств происходит путём нахождения вышедших из строя элементов с последующей их заменой. Визуально определить, какая радиодеталь неисправна, часто не представляется возможным, поэтому для выявления поломок используют измерительные приборы — тестеры. С их помощью проверить варистор обычно не составляет труда.
- Назначение и характеристики
- Основные параметры
- Виды устройств
- Маркировка элементов
- Методы проверки мультиметром
- Измерения стрелочным прибором
- Цифровой тестер
- Применение реостата
Назначение и характеристики
Варистор — это электронный прибор, имеющий два контакта и обладающий нелинейно-симметричной вольт-амперной характеристикой. Термин «варистор» произошёл от латинских слов variable — «изменяемый» и resisto — «резистор». По своей сути он является полупроводниковым резистором, способным изменять своё сопротивление в зависимости от приложенного к его выводам напряжения.
Изготавливаются такого типа резисторы путём спекания при высокой температуре полупроводника и связующего материала. В качестве полупроводника используется карбид кремния, находящийся в порошкообразном состоянии, или оксид цинка, а связующего вещества — стекло, лак, смола. Полученный после спекания элемент подвергается металлизации с дальнейшим формированием выводов. По своей конструкции приборы выполняются в форме, похожей на диск, таблетку, цилиндр, или плёночного вида.
Обладая свойством резко уменьшать своё сопротивление при возникновении на его выводах определённого напряжения, варистор применяется в электронных схемах в качестве защитного элемента. При возникновении броска напряжения определённой величины полупроводниковый прибор мгновенно снижает своё внутреннее сопротивление до десятков Ом, тем самым практически закорачивая цепь, не давая импульсу повредить остальные элементы схемы. Поэтому важным параметром варистора является значение напряжения, при котором наступает пробой устройства.
Принцип работы элемента подразумевает его включение параллельно цепи питания. После его срабатывания и уменьшения напряжения на входе он самовосстанавливается до первоначального значения. Из-за малой инерционности это происходит мгновенно.
Основные параметры
Перед тем как проверить варистор на исправность, необходимо понимать не только принцип его действия, но и знать, какими характеристиками он обладает. Как и любой электронный элемент, варистор имеет ряд характеристик, которые позволяют его использовать в различных схемах. Основным параметром является вольт-амперная характеристика (ВАХ). Она наглядно показывает, как меняется ток при той или иной величине напряжения. Изучая ВАХ, можно увидеть что варистор, обладая симметрично-двунаправленной характеристикой, работает как в прямой, так и обратной зоне синусоиды, напоминая стабилитрон.
Кроме ВАХ, при исследовании варистора отмечаются следующие характеристики:
- Um — наибольшее допустимое рабочее напряжение для тока переменной или постоянной величины.
- P — мощность, которую может рассеять на себе элемент без ухудшения своих параметров.
- W — допустимая энергия в джоулях, которую может поглотить радиоэлемент при воздействии одиночного импульса.
- Ipp — наибольшее значение импульсного тока, для которого определена форма импульса.
- Co — ёмкость, значение которой измеряется у варистора в нормальном состоянии.
Но на практике особое внимание уделяется в основном параметру Um. Эта характеристика показывает уровень напряжения, при котором происходит пробой элемента и начинает течь ток.

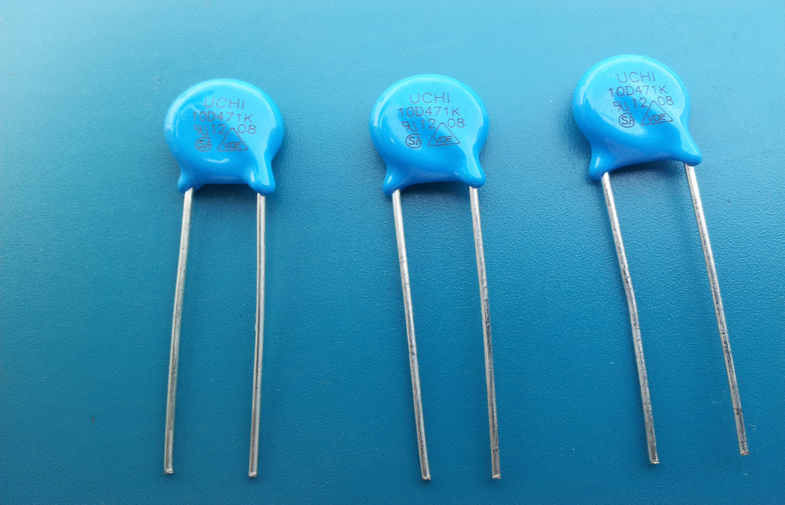

Виды устройств
Разнообразие встречаемых видов варисторов обусловлено тем, что производители стремятся в первую очередь повысить их быстродействие. Поэтому и используются SMD технологии безвыводного монтажа, что позволяет добиваться малого времени срабатывания при скачке входного напряжения. Типовое время срабатывания элементов с выводами находится в пределе 15−25 наносекунд, а SMD — 0,5 наносекунд.
Существует класс низковольтных варисторов и высоковольтных. Первые выпускаются с рабочим напряжением до двухсот вольт и силой тока до одного ампера. Вторые же имеют рабочее напряжение до двадцати киловольт. Маломощные элементы используются в качестве защиты от скачка напряжения, возникающего в бытовой сети, а мощные применяются на трансформаторных подстанциях и в системах защиты от грозы.

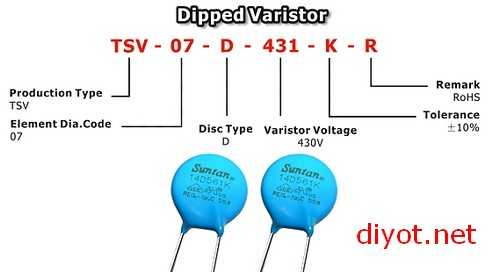

Маркировка элементов
Независимо от производителя существует стандарт маркировки варисторов. На сам элемент принято наносить цифробуквенный код, в котором зашифровываются основные параметры. Например, для дискового типа это обозначение выглядит как S6K210, где:
- S — материал, из которого изготовлен варистор;
- 6 — диаметр корпуса элемента, указывается в миллиметрах;
- K — величина допуска отклонения;
- 210 — значение рабочего напряжения, выраженное в вольтах.
Для планарного типа используется такая же маркировка, только первыми буквами ставится CN, обозначающая тип изделия.
На схемах радиоэлемент графически обозначается как перечёркнутый прямоугольник. На перечёркивающей палочке делается полочка, над которой ставится буква U. Подписывается на схемах элемент латинскими буквами RU.
Методы проверки мультиметром
Для проверки варистора, впрочем, как и любого другого радиоэлемента, проще всего использовать специально разработанные для этого приборы. В качестве таких устройств используются мультиметры. Основной параметр, который можно им померить — это внутреннее сопротивление элемента. Но перед тем как непосредственно приступить к проверке варистора, следует подготовиться.
Кроме мультиметра, понадобится:
- паяльник;
- припой;
- флюс;
- даташит.
Измерение сопротивления элемента можно проводить и без его выпаивания из схемы, но для получения достоверных данных следует отсоединить от платы хотя бы один его вывод. Вся подготовка сводится к тому, что полупроводниковый элемент сначала визуально осматривается на отсутствие: расколов, почернений, трещин.
Паяльник, флюс и припой понадобится для того, чтобы отпаять один из выводов элемента или даже снять его целиком, а после проверки при необходимости запаять обратно. Даташит на элемент представляет собой официальный документ, выпускаемый производителем. В нём указываются все основные данные и характеристики.
Даташит используется для того, чтобы точно знать, какое рабочее сопротивление в состоянии покоя у радиодетали. Если при замере мультиметром сопротивление варистора не отличается более чем на 10%, то он считается исправным. Если сопротивление значительно меньше указанного в даташите, то его понадобится заменить. Важно отметить, что в обычном состоянии сопротивление варистора достигает нескольких сотен мегаом, поэтому и тестер должен иметь возможность измерять в этом пределе.
Измерения стрелочным прибором
Такое устройство считается аналоговым.
В его конструкции используется электромеханическая головка. Она представляет собой рамку, помещаемую в магнитное поле. В зависимости от силы тока стрелка в рамке отклоняется, останавливаясь в определённом положении. Диапазон отклонения стрелки проградуирован числами, согласно которым и вычисляется сопротивление.
Перед тем как приступить к проверке варистора, стрелочный мультиметр понадобится настроить. Для этого выполняется его калибровка. Её суть сводится к выставлению нулевого положения стрелки путём вращения специальной ручки при замыкании щупов друг с другом.
Для этого кнопкой переключения выбирается режим работы, соответствующий значку «Ω», а галетный переключатель устанавливается на самый большой предел измерения сопротивления тестером. Чаще всего он обозначается как «х100», что соответствует мегаомам. Измерение сопротивления происходит от установленного в устройстве источника питания (батарейки). Поэтому, если выставить стрелку в ноль не получается, то батарейку понадобится заменить.
Проводя непосредственно измерения, одним щупом тестера дотрагиваются до одного вывода варистора, а другим — до другого. В итоге возможно три исхода:
- Стрелка отклонится до нуля или покажет сопротивление в районе килоомов. Делается вывод о неисправности элемента (пробой).
- Результат измерений лежит в пределах сотни мегаом. Такое показание указывает на исправность варистора.
- При прикасании к выводам радиоэлемента стрелка никак на это не реагирует. Возможные причины в следующем: диапазона работы прибора не хватает для измерения величины сопротивления варистора, неисправен прибор, неисправен радиоэлемент (обрыв).
Цифровой тестер
В основе работы тестера такого тип лежит аналого-цифровой преобразователь, принцип работы которого построен на сравнение измеряемого сигнала с опорным.
Следует отметить, что, если при включении тестера на экране высвечивается значок мигающей батарейки, то элемент питания понадобится заменить. Порядок измерения сопротивления варистора можно представить в виде следующих действий:
- Переключателем устанавливается максимальный предел измерения сопротивления. Обычно этот предел указывается числом и буквой. Если написаны просто числа, то единица измерения — Ом, буква K после числа обозначает килоом, буква M — мегаом.
- Щупы фиксируются на двух выводах варистора, а обратные концы проводов со штекерами вставляются в гнёзда тестера, обозначенные Ω и СОМ. Так как полярность приложенного сигнала к варистору значения не имеет, то и неважно, какой провод подключается к тому или иному выводу элемента. Хотя принято, что в разъём СОМ вставляется шнур чёрного цвета.
- Устройство включается путём нажатия на тестере кнопки ON/OFF.
- Если на индикаторе высвечивается единица, то это обозначает, что выбран малый предел измерений.
- Если на экране отображаются цифры отличные от единицы, то это и есть величина измеряемого сопротивления.
При трактовке результата измерений следует учитывать ещё и допуск. Каждый радиоэлемент имеет свой показатель допуска. Например, если допуск составляет 10 процентов, а внутреннее сопротивление варистора указано как 100 МОм, то полученные результаты должны находиться в пределах от 90 до 110 МОм. Если выявляется, что измеренное сопротивление элемента находится ниже или выше этого диапазона, то его можно считать неисправным.
Применение реостата
Проверить варистор возможно не только путем измерения его внутреннего импеданса. Внутреннее значение сопротивления может соответствовать заявленной величине, но при этом пороговое напряжение варистора будет неверным. Для проверки значения пробоя используется мультиметр с лабораторным автотрансформатором или реостатом.
В тестовой схеме к одному из выводов варистора подключается подвижный контакт реостата, а к другому — плавкий предохранитель.
Щупы мультиметра фиксируются параллельно выводам полупроводникового элемента, а он сам переключается в режим измерения напряжений. На свободную пару контактов подаётся разность потенциалов, величина которой превышает значение пробоя компонента.
С помощью движимого контакта реостата плавно изменяется напряжение до момента срабатывания варистора. Этот момент определяется по вольтметру. Первоначально показания мультиметра будут расти, а после резко сбросятся до нуля. При этом предохранитель перегорит. Максимальное зафиксированное ненулевое значение и будет являться пороговым напряжением.
Важно отметить, что при измерении, особенно с помощью реостата, возможно поражение организма электрическим током. Поэтому нельзя забывать о технике безопасности, следует неуклонно её соблюдать.
Как проверить варистор мультиметром или подобрать ему аналог?
Каждая радиодеталь в электрической схеме имеет свое предназначение.
Одни меняют параметры, другие являются сигнализаторами состояния или исполнителями команд.
Есть радиоэлементы, отвечающие за безопасность и защиту (речь идет не о банальных предохранителях). Например, варистор, который резко меняет свои характеристики при скачках напряжения.
Это свойство используется в системах защиты блоков питания и коммутационных устройств. Кроме того, он используется в качестве простейшего фильтра импульсного напряжения. Деталь недорогая, но достаточно эффективная.
Если ваш удлинитель или электроприбор не выполняет свою функцию после скачка напряжения, не торопитесь вникать в устройство схемы. Иногда достаточно знать, как проверить варистор мультиметром.
Что это за элемент, и как он работает?
Варисторами называют разновидность резисторов, выполненных из полупроводника.
Обозначение на схеме
Особенность этого элемента – скачкообразное изменение сопротивления при определенных значениях напряжения.
То есть, до заданного значения, сопротивление варистора удерживается в стабильном состоянии. После превышения вольтажа, сопротивление стремительно уменьшается и стремится к нулю.
Как видно на графике вольт амперной характеристики, сила тока, протекающего через варистор, стабильна в заданном диапазоне напряжения. При его повышении, ток резко возрастает. Это происходит именно по причине лавинообразного снижения сопротивления.
Чтобы знать, как проверить варистор на исправность мультиметром, рассмотрим его устройство.
В керамическом слое расположены кристаллы оксида цинка. В зависимости от их концентрации, при достижении определенного напряжения на соединительных выводах, меняется сопротивление керамического слоя, и протекающая через него сила тока.
Разумеется, есть так называемый порог живучести: величина тока, помноженная на время прохождения.
При достижении критического значения, деталь термически разрушается, и цепь будет разомкнута. От этого значения зависит работоспособность варистора: то есть, способность выдерживать скачки напряжения.
Например, варистор K275:
Он может работать в цепях до 450 вольт, и срабатывает при достижении напряжения 275 вольт. Способность поглощать энергию 151 Дж, позволяет взять на себя ток 8000 ампер в течении нескольких миллисекунд. Затем деталь выходит из строя.
Применение варисторов в схемах защиты
Исходя из свойств элемента, логично применять его в цепях обхода основной электросхемы. При повышении питающего напряжения, варистор выступит в роли своеобразного шунта.
При импульсном (несколько миллисекунд) скачке напряжения, основной ток пройдет в обход схемы. При восстановлении параметров – электропитание цепи мгновенно возобновится.
Однако, есть существует риск продолжительного повышения вольтажа, защита работать не будет.
Поэтому в цепь питания с варистором, устанавливают размыкающее устройство: предохранитель либо автоматический выключатель.Простейший пример – варистор подключается параллельно питанию в удлинителе с защитой. При скачке напряжения, элемент фактически формирует короткое замыкание, и срабатывает защитный автомат.
Чаще всего в подобных схемах применяются варисторы типа TVR 14561.
Как проверить работоспособность варистора?
Мы уже знаем, что варистор – по сути сопротивление. Стало быть, его можно проверить тестером. Простейший способ – замер сопротивления. Необходимо выпаять деталь из схемы, и проверить сопротивление в различных диапазонах измерения.
Важно! Щупы прибора прижимаются непосредственно к ножкам элемента, иначе на точность измерения будет влиять сопротивление ваших пальцев.
Сопротивление должно быть бесконечно большим – это свидетельствует об исправности варистора. Если схема не имеет дополнительного сопротивления в цепи подключения, можно проверить варистор мультиметром не выпаивая.
Например, в том же удлинителе. Только не забудьте выдернуть вилку из розетки, и отключить все потребители, включенные в удлинитель.
При необходимости точного измерения параметров, необходимо собрать схему из не слишком требовательного потребителя (например, мощной лампы накаливания) и предохранителя.
Под нагрузкой понимаем ту самую лампу.
Как проверить S14 K275 этим методом?
Мы знаем, что напряжение срабатывания составляет 275 вольт. При подаче напряжения 220 вольт, схема работает в рабочем режиме: варистор имеет бесконечное сопротивление, ток протекает по основной цепи, лампа горит.
Подаем на вход повышенное напряжение (например, 400 вольт). Варистор переходит в режим защиты (сопротивление резко снижается, ток протекает через него), перегорает предохранитель, лампа гаснет.
Вывод: варистор исправен.

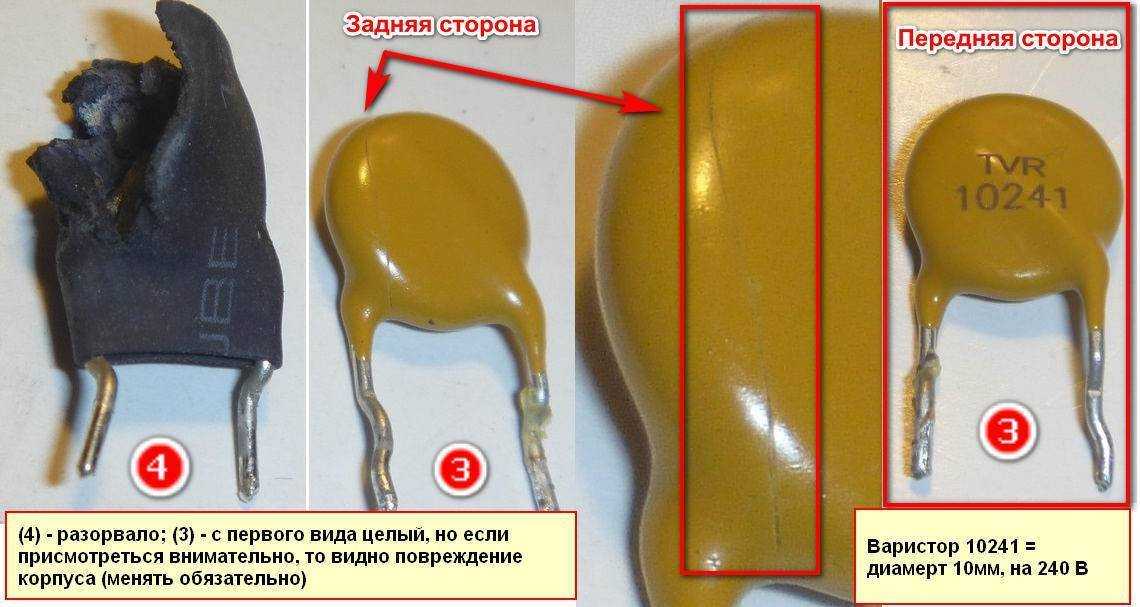

Перед тем, как проверить варистор на исправность, необходимо его осмотреть. При получении избыточной нагрузки, корпус детали термически разрушается.
Как проверить варистор на плате?
Если деталь входит в состав сложной электросхемы, точно определить параметры сопротивления будет невозможно. Параллельно варистору есть масса сопротивлений, которые будут искажать показания прибора.
Необходимо точно знать, какие элементы подключены в параллель, и каковы их параметры. После этого производится расчет параллельных и последовательных сопротивлений, и делается математическая поправка.
Однако этот способ настолько сложен (в плане вычислений), что радиолюбители его никогда не практикуют. Если вы не хотите нарушать целостность монтажной платы, достаточно выпаять хотя бы одну ножку варистора.
После чего вы подключаете мультиметр к детали, и выполняете проверку стандартным способом. Справедливости ради отметим, что сгоревший варистор почти всегда разрушается, или имеет следы обугливания.
Эта деталь не относится к разряду дорогих: стоимость простого варистора находится в диапазоне 7р – 50р.
Так что, если есть подозрение на неисправность, можно просто заменить элемент.
