Самодельные радиоприемники: САМОДЕЛЬНЫЙ РАДИОПРИЕМНИК В СТИЛЕ РЕТРО

Содержание

САМОДЕЛЬНЫЙ РАДИОПРИЕМНИК В СТИЛЕ РЕТРО

Этот самодельный УКВ приемник попробовал сделать в стиле “ретро”. Front End от автомагнитолы. Маркировка KSE. Далее блок ПЧ на KIA 6040, УНЧ на tda2006, динамик 3ГД-40, перед которым режектор на 4-5 кГц, точно не знаю, подбирал на слух.

Схема радиоприёмника

Делать цифровую настройку не умею, поэтому будет просто переменным резистором, для данного блока УКВ достаточно 4,6 вольт для полного перекрытия 87-108 мГц. Изначально хотел вставить УНЧ на транзисторах П213, раз уж “ретро” собрал и отстроил, но он оказался слишком громоздкий, решил не выпендриваться.

Ну и сетевой фильтр установлен, конечно не помешает.

Стрелочного индикатора подходящего не нашлось, точнее имелся, но было жалко ставить – всего 2 осталось, поэтому решил переделать один из ненужных М476 (как в Океан-209) – разогнул стрелку, сделал шкалу.

Подсветка – светодиодная лента. Верньер собран из деталей разных радиоприемников, от ламповых до Китая.

Вся шкала с механизмом вынимается, её корпус склеен из многих деревянных деталей, жесткости придает текстолит, на который наклеена шкала и все это притянуто к корпусу приемника, попутно дополнительно прижимая передние панели (те, что с сеточкой), которые также при желании снимаются.

Шкала под стеклом. Ручки настройки с какого-то радиоприемника со свалки, подкрашены.

В целом, полет фантазии. Давно хотел испробовать кривизну своих рук, соорудив что-то подобное. А тут как раз и делать было совсем нечего, и обрезки фанеры с ремонта остались, и сеточка подвернулась.

Так как готовые корпуса винтажные в хорошем состоянии трудно уже достать – сделал самодельную реплику, в нашем захолустье весь винтаж давно по гаражам сгнил. Вдохновлялся этим фото:

Автор конструкции: 58masterofpuppets

Форум

Форум по обсуждению материала САМОДЕЛЬНЫЙ РАДИОПРИЕМНИК В СТИЛЕ РЕТРО

Схемы приемников на транзисторах, мастерим радиоприемные устройства своими руками

Транзисторные приемники – устройства которые способны принимать и после обработки воспроизводить сигналы радиоволн, построены на полупроводниковых приборах – транзисторах.

Рассмотрены схемы радиоприемников на транзисторах для самостоятельного изготовления своими руками из доступных радиодеталей.

В разделе представлены схемы экономичных приемников с низковольтным питанием, простые регенеративные приемники на транзисторах, приемники прямого усиления, рефлексные радиоприемники, а также супергетеродинные приемники на полупроводниковых приборах.

Схему простейшего радиоприемника для начинающих радиолюбителей можно собрать всего лишь на одном или двух транзисторах, а более сложные супергетеродинные радиоприемники потребуют уже некоторого опыта и знаний при сборке и налаживании.

Карманный транзисторный радиоприемник ЭФИР

Приемник выполнен в виде миниатюрной конструкции на четырех транзисторах и одном полупроводниковом диоде. Он предназначен для приема местных радиовещательных станций, работающих в диапазоне 300—1 800 м. Приемник имеет размеры 100X65X25 мм, вес 150 г и управляется одной ручкой настройки …

1900

Радиоприемник “Тонмайстор” на ДВ – СВ диапазоны волн

Данный радиоприемник прямого усиления предназначен для приема радиостанций длинных (150-430 кГц) и средних (520-1600 кГц) волн. Он состоит из параллельного LC колебательного контура, который помогает выбрать необходимую станцию, и трехступенчатого РФ усилителя, амплитудного детектора и усилителя НЧ.

2137

КВ применик супергетеродин с усилителем постоянного тока в АРУ (7 транзисторов)

Схема супергетеродинного приемника на семи транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и дальних радиостанций, работающих в диапазоне коротких волн (25— 50 м). Прием местных станций производится на внутреннюю магнитную антенну МА, а дальних …

1808

Схема КВ супергетеродина с трехзвенным фильтром сосредоточенной селекции

Схема супергетеродинного приемника на семи транзисторах и одном полупроводниковом диоде, предназначенного для приема ближних и дальних коротковолновых радиостанций, работающих в диапазоне 25— 50 м. Прием осуществляется на небольшую выносную телескопическую антенну, подключаемую к антенному. ..

1592

Супергетеродин СВ диапазона на семи транзисторах и питанием от 3В

Схема супергетеродинного приемника на семи транзисторах и двух полупроводниковых диодах, предназначенного для приема местьых и мощных дальних радиостанций, работающих в диапазоне средних волн (187— 570 м). Прием осуществляется на внутреннюю магнитную антенну МА. Промежуточная частота 465 кгц…

1420

Схема супергетеродина (200-570м) с полосовым фильтром ПЧ

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и дальних радиостанций, работающих в диапазоне 200— 570 м. Прием осуществляется на магнитную антенну МА. Промежуточная частота 465 кгц. Чувствительность…

1325

Схема супергетеродинного приемника на шести транзисторах с рефлексным каскадом

Прием осуществляется на внутреннюю магнитную антенну МА, к которой в случае необходимости можно присоединять…

1470

Схема супергетеродинного приемника с преобразователем частоты (П401, П15)

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и мощных дальних радиостанций, работающих в диапазоне средних волн (200— 570 м). Настройка в пределах рабочего диапазона плавная. Прием станций производится на…

1488

Схема супергетеродинного приемника на транзисторах с однотактным выходом

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема радиостанций, работающих в диапазоне длинных волн (750— 2000 м). Прием осуществляется на внутреннюю магнитную антенну. Настройка в пределах диапазона плавная …

1481

Схема супергетеродинного СВ-приемника с детектором на транзисторе

Схема супергетеродинного приемника на шести транзисторах и одном полупроводниковом диоде, предназначенного для приема местных и мощных дальних радиостанций, работающих в диапазоне средних волн (187— 570 м) Прием осуществляется на внутреннюю магнитную антенну МА. Промежуточная частота 465 кгц …

1278

Самодельные радиоприемники на лампах – Клуб строителей

Содержание:

1 Как сделать ламповый радиоприёмник
2 Простой ламповый приёмник своими руками
3 УКВ радио из блока УКВ ИП-2 с УПЧЗ 6,5МГЦ на лампе 6Ф1П
4 СВ – УКВ конвертер для приема радиостанций 85-87 МГц (6Ж3П, 6Н15П)
5 Батарейный УКВ приемник на пальчиковых лампах (1К1П, 2П1П)
6 Сверхрегенеративный УКВ приемник 0-V-2 (6Ж5, 6С5)

7 Схема ламповой УКВ приставки к вещательному приемнику (6Ж5)
8 Спортивный ламповый КВ приемник на диапазоны 10-80м (6К4П, 6И1П, 6Ф3П)
9 Ламповый регенератор на диапазоны 10, 14, 20, 40 и 80м (6К4П, 6Ж3П, 6П14П)
10 Аудион – ламповый регенеративный приемник на 5,5 – 7,5 Мгц (1Ж24Б, 45В)
11 Схема громкоговорящего приемника на диапазоны СВ-ДВ (6Н2П, 6П14П)
12 Батарейный приемник на лампах 2К2М

Радиовещание на ультракоротких волнах осуществляется с использованием частотной модуляции (ЧМ) и занимает следующие полосы частот:

УКВ – 65,9-74 МГц
FM1 – 87,5-95 МГц
FM2 – 98-108 МГц

УКВ диапазон использовался в советское время и применяется в России в настоящее время. В FM диапазонах работают радиостанции других стран. Сделать своими руками ламповый радиоприёмник не сложно. Основные трудности заключаются в настройке и регулировке конструкции. Если звуковую аппаратуру можно наладить на слух, так как легко проверить наличие и прохождение сигнала по цепям, то для настройки устройств радиоволнового диапазона потребуется ГСС (Генератор стандартных сигналов) и осциллограф. ГСС позволит настраивать радиоприёмные устройства, работающие во всех радиодиапазонах с амплитудной или частотной модуляцией. Если не требуется точная подгонка по диапазону и изготовление шкалы с рабочими частотами, можно обойтись без генератора.

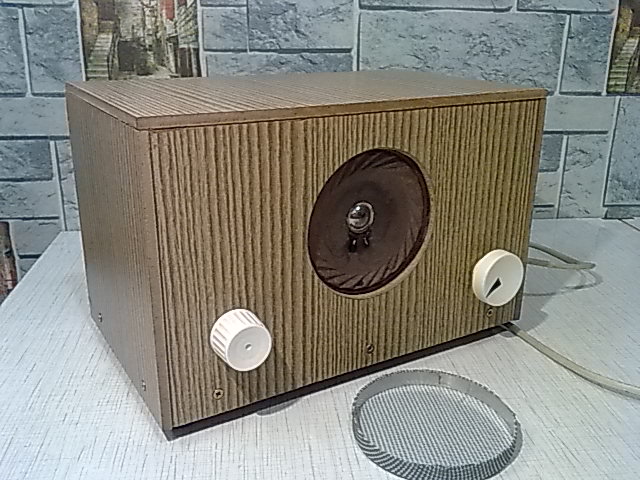

Как сделать ламповый радиоприёмник

С появлением транзисторов и интегральных микросхем ламповые конструкции были, на некоторое время, забыты. Сейчас радиолюбители всё чаще обращаются к электронным лампам в своих конструкциях. Самодельный ламповый радиоприёмник УКВ диапазона можно собрать на одной лампе. В схеме используется принцип сверхрегенератора. В таких устройствах применяется небольшое количество радиодеталей. Они обладают высокой чувствительностью. Недостатком сверхрегенеративных приёмников является шум в динамиках, при отсутствии полезного сигнала.

УКВ приёмник собран на пальчиковом пентоде 6Ж5П. В качестве источника питания используется мостовой выпрямитель, обеспечивающий 100-120 В постоянного напряжения. Все конденсаторы, кроме переходного, керамические. Катушка L содержит 4 витка медного провода диаметром 1 мм. Лучше всего использовать посеребрённый или лужёный провод. Обычно питание накалов ламп осуществляется от переменного напряжения 6,3 В, но в данном случае, для уменьшения фона переменного тока, применяется постоянное напряжение от отдельного выпрямителя.

Полная схема УКВ-ЧМ приёмника с усилителем низкой частоты. В зависимости от типа выходного трансформатора в устройстве можно использовать высокоомный наушник или динамик 4-8 Ом.

В цепи питания сеток ламп стоит электролитический конденсатор 50,0 мкф на 200 В.

Переменный резистор в цепи управляющей сетки выходной лампы регулирует громкость сигнала.

Простой ламповый приёмник своими руками

Приёмник УКВ диапазона с частотной модуляцией можно выполнить по другой схеме. Это сверхрегенеративный детектор, который рассчитан на приём радиостанций в диапазоне от 36 до 75 МГц. Ламповый радиоприёмник своими руками можно собрать на одной лампе 6Ж3П или 6Ж5П.

В схеме сохранены принципиальные обозначения оригинальной схемы. Сигнал подаётся на вход усилителя низкой частоты через конденсатор 5000 пФ. Конденсатор С1 – подстроечный керамический или воздушный. Катушки L1 и L2 бескаркасные. Они наматываются на оправках диаметром 15 мм. L1 содержит 7 витков лужёного медного провода диаметром 1,5 мм, а L2 – 3 или 4 витка такого же провода. Количество витков подбирается экспериментально. Расстояние между катушками определяется в процессе наладки схемы. Для приёма станций в FM диапазоне (88-104 МГц) число витков катушки L1 нужно уменьшить до 4.

Дроссель Др выполнен из провода ПЭЛШО 0,2. Он содержит 100 витков, которые наматываются на корпусе резистора МЛТ-2. Обмотка припаивается к выводам резистора. Припаивать дискретные элементы лучше всего к ножкам ламповой панели, чтобы уменьшить паразитные связи. Все соединительные провода должны быть как можно короче. Схема обладает высокой чувствительностью по всему диапазону. После того как схема правильно собрана её настраивают.

Для этого, после включения питания, вращением ручки переменного резистора R2 нужно добиться сверхрегенерации. Это шипящий звук в динамиках. Затем, вращая подстроечный конденсатор С1 нужно убедиться, что эффект присутствует по всему диапазону. Провалы генерации устраняются подбором витков дросселя, изменением ёмкости С4 или сопротивления R1 и конденсатора С2. Затем подключается штыревая антенна (кусок провода) и производится настройка на станцию. При появлении сигнала шипение пропадает и слышна работа радиостанции. Изменить частоту принимаемого диапазона можно раздвигая и сжимая витки катушки L1.

Максимально допустимое напряжение на аноде радиолампы составляет 300 В. Для снижения фона переменного тока питание на накал лампы лучше подавать с отдельного выпрямителя. Готовую и настроенную конструкцию нужно поместить в металлический экран, как это сделано в промышленных приёмниках.

Ламповые радиоприемники изготовляют для приема сигналов вещательных и любительских станций на диапазоны длинных волн (ДВ), средних волн (СВ), коротких волн (КВ) и ультракоротких волн (УКВ).

В разделе можно найти схему простого КВ приемника, подборку схем ДВ-СВ приемников для изготовления своими руками, а также варианты ламповых радиоприемников на диапазоны частот 61-73Мгц (УКВ), 88-108МГц (FM), 144МГц и другие вещательные и любительские УКВ диапазоны.

Представлены регенеративные и сверхрегенеративные приемники для самостоятельного изготовления на одной-двух лампах, а также более профессиональные схемы приемников на множестве ламп и на несколько разных диапазонов частот – гетеродинные и супергетеродинные.

Большого внимания заслуживают схемы батарейных радиоприемников на обычных и пальчиковых лампах, которые отличаются своей экономичностью и низким напряжением питания, что позволяет использовать их в переносной приемопередающей и связной радиоаппаратуре.

УКВ радио из блока УКВ ИП-2 с УПЧЗ 6,5МГЦ на лампе 6Ф1П

Предлагаю вашему вниманию мои изыкания на блоке укв ип-2. Много статей посвящено этому блоку и построению на нем радиоприемника. Пошарив по просторам интернета схем подключения данного блока нашлось не много, собственно всего две, и обе с использованием в качестве УПЧЗ готового блока сборки УПЧЗ-2 либо УПЧЗ-1.

СВ – УКВ конвертер для приема радиостанций 85-87 МГц (6Ж3П, 6Н15П)

Сверхрегенеративные приемники УКВ, как уже отмечалось, обладают рядом существенных недостатков. Они недостаточно устойчивы, малоизбирательны и т. д. Значительно лучшие по устойчивости и надежности приема результаты дает приемник, собранный по супергетеродинной схеме. Обычно для получения хороших .

Батарейный УКВ приемник на пальчиковых лампах (1К1П, 2П1П)

Приемники и передатчики УКВ с питанием от батарей до сих пор не получили большого распространения среди любителей. Это объясняется тем, что батарейные малогабаритные лампы плохо работают на УКВ. Между тем аппаратура с питанием от батарей представляет для любителей большой интерес, так как может .

Сверхрегенеративный УКВ приемник 0-V-2 (6Ж5, 6С5)

Не очень сложной конструкцией является ламповый сверхрегенеративный УКВ приемник 0-V-2 с питанием от сети переменного тока. Но и он не имеет сложных и дорогих деталей, а его монтаж и налаживание очень просты. Приемник может питаться от выпрямителя, дающего 200-300 в постоянного напряжения при токе .

Схема ламповой УКВ приставки к вещательному приемнику (6Ж5)

В работе на УКВ сверхрегенеративные приемники нашли большое распространение среди радиолюбителей. Радиолюбитель, выбрав схему сверхрегенератора, может без больших затрат построить приемник, не уступающий по чувствительности сложному супергетеродину. УКВ приставка является простейшей .

Спортивный ламповый КВ приемник на диапазоны 10-80м (6К4П, 6И1П, 6Ф3П)

Из таблицы любительских диапазонов, приведенной в статье Н. Казанского – Первый шаг в короткие волны (Р-1966-6, Азбука КВ спорта), видно, что любителям-коротковолновикам отведены для работы очень узкие участки КВ диапазона волн. Самый большой из них имеет ширину всего 450 КГц (21,0-21,45 МГц).

Коротковолновиков же на нашей планете сотни тысяч, и поэтому на любительских участках тесно, до того тесно, что радиостанции, как говорится, «сидят одна на другой ». А мощность передатчиков любительских радиостанций, как известно, очень мала.

Ламповый регенератор на диапазоны 10, 14, 20, 40 и 80м (6К4П, 6Ж3П, 6П14П)

Этот трехламповый коротковолновый приемник прямого усиления предназначен для приема телефонных и телеграфных любительских радиостанций, работающих в диапазонах 10, 14, 20, 40 и 80 м. Он рассчитан на самостоятельное изготовление начинающими радиолюбителями-коротковолновиками, не имеющими .

Аудион – ламповый регенеративный приемник на 5,5 – 7,5 Мгц (1Ж24Б, 45В)

Приведена принципиальная схема самодельного регенеративного приемника на лампах 1Ж24Б, диапазон принимаемых частот 5,5 – 7,5 Мгц. Аудион – это немецкое название приемника, в котором лампа работает в качестве детектора. Но по сути дела, это регенеративный приемник с индуктивной обратной связью.

Регенеративный приемник или, иначе, приемник с обратной связью является в смысле чувствительности и избирательности приема одним из лучших ламповых приемников .

Схема громкоговорящего приемника на диапазоны СВ-ДВ (6Н2П, 6П14П)

Описываемый радиоприёмник очень прост по электрической схеме и конструкции, его может построить любой начинающий радиолюбитель. Приёмник собран по схеме прямого усиления на двух лампах пальчиковой серии: двойном триоде 6Н2П и выходном пентоде 6П14П. Он предназначен для приёма радиостанций, работающих в диапазоне длинных и средних волн.

Антенна А через конденсатор С1 подключается или к длинноволновому контуру, образованному катушкой L1 и конденсатором переменной ёмкости С2, или к средневолновому – катушка L2 и тот же конденсатор С2 .

Батарейный приемник на лампах 2К2М

Данный экспонат относится к категории простейших двухламповых батарейных приемников индивидуального пользования и предназначается главным образом для приема местных станций на маломощный громкоговоритель («Рекорд»). Его достоинствами являются простота схемы и конструкции и экономичность в отношении питания. Схема приемника хорошо продумана и рационально составлена. Она может быть взята за основу при .

Предлагаемая схема весьма проста, содержит всего одну электронную лампу.

Правда, радиоприемник не содержит усилителя низкой частоты и громкоговорителя. Все это предполагается внешнее. Так же придется позаботиться и о источнике питания – анодное напряжение и накал. Для получения высоких характеристик радиоприемника, лучше эти напряжения стабилизировать. Это вовсе не сложно. Трансформаторы с повышающей вторичной обмоткой сейчас редкость, мотать катушки мало кто любит, поэтому можно поступить следующим образом. Два однотипных трансформатора с соединенными вторичными обмотками решат это небольшое затруднение. На выходе второго трансформатора получим те же 220В, с гальванической развязкой от сети.

Применив трансформаторы с разными вторичными обмотками можно получить на выходе нужное напряжение.

В качестве УНЧ можно применить активную акустическую систему от компьютера.

В авторском варианте был применен самодельный ламповый усилитель. От него же брались напряжения накала и анодное. Радиоприемник подключался к усилителю двумя разъемами – сигнальным, стандартным штырьком диаметром 3.5мм. и высокое напряжение с накалом, разъемом DB-9, на источнике (усилителе) «мама», чтоб было меньше шансов влезть пальцами.

Радиоприемник был собран на ретро-шасси, с подвалом, навесным монтажом. Такая конструкция была широко распространена в эпоху ламповых схем и была весьма удобна – много крупногабаритных установочных элементов, между их жесткими выводами в подвале распаиваются проволочные выводы резисторов и конденсаторов. Кому не хватает места, устанавливаются контактные планки. Преимущества монтажа такого рода – меньше (по крайней мере, по сравнению с печатным монтажом) паразитных емкостей и наводок, зато с ремонтопригодностью не блестяще.

Итак, что потребовалось.

Прежде всего, радиоэлементы. Из не самых распространенных, еще понадобится конденсатор переменной емкости с воздушным диэлектриком, для колебательного контура радиоприемника. Применять распространенные миниатюрные конденсаторы с твердым диэлектриком из импортных радиоприемников и магнитол не следует – стабильность частоты будет низкой и настройка нашего радио будет «плавать». Искать в старых ламповых радиолах, благо, их еще куча по чердакам и гаражам.

Едва ли под рукой окажется конденсатор переменной емкости именно такой как на схеме. Выйти из положения, можно перещитав колебательный контур. Удобно это делать при помощи специальных программ, например Coil 32. Кроме прочего, это даст некоторую степень свободы при изготовлении катушки индуктивности – под рукой может оказаться хорошая готовая катушка от связной техники отличной от указанной в схеме индуктивности или просто потребуется перестроить радио на другой диапазон. Программа, так же позволит рассчитать катушку для нужной индуктивности.

При расчете, следует стремиться к большим значениям диаметра провода, и шага намотки, это позволит добиться большей добротности контура. К слову, от конструкции катушки (начальной добротности контура) в регенераторах зависит многое. Это плата за простоту общей конструкции.

Инструменты.
Именно этот радиоприемник делался буквально «на коленке», минимумом инструментов – обыкновенный набор слесарных инструментов, преимущественно для мелкой работы, ножницы по металлу. Что-то для сверления отверстий, пригодится лобзик по дереву и ювелирный лобзик с пилками. Отдельные элементы были закреплены термоклеем.

Паяльник около 40Вт с принадлежностями, набор инструментов для монтажа.

Материалы.
Кроме радиоэлементов, были использованы кусочек ДВП для верхней панели шасси, небольшие кусочки кровельной оцинкованной стали для уголков, кронштейнов и вспомогательных элементов, кусочек побольше для передней панели. Кусочки деревянных реечек и планок, немного крепежа. Нечто подходящее для корпуса контурной катушки, предпочтение следует отдавать керамике и полистиролу, здесь применен пустой «шприц» от силиконового герметика. Обмоточный провод в лаковой изоляции для катушки.

Кроме перечисленного, еще понадобятся антенна и заземление.

В авторском исполнении, Г-образная антенна была выполнена из жгута обмоточного провода – около 10 жил

0.25мм. Растянута между четырех изоляторов из фарфоровых «катушечек» (на которых во времена лампочки Ильича и электрификации все страны, монтировали электропроводку), на чердаке, под коньком шиферной крыши, снижение заведено в бревенчатый дом. Изоляторов (здесь, по два на каждую сторону), можно применить и больше – чем их больше, тем более слабый сигнал сможет принять антенна. Высота подвеса горизонтальной части, чуть более 7м, ее длина 9м.

На сухом чердаке, фарфоровые ролики или орешки, можно пожалуй, заменить нейлоновым шнуром. Хотя в остальном, расположение антенны под кровлей, пусть и не металлической – вариант не самый удачный.

Заземление было сделано из метровой стальной полосы, заостренной с одного конца и забитой в землю около дома. На другом конце был приварен болтик М6. Между двух увеличенных шайб был зажат луженый конец медной плетенки. Последняя, заведена в дом.

Конструкция радиоприемника видна на фото. Верхняя панель сделана из ДВП, впереди и сзади, установлены две ножки-подставочки из сосновой рейки, закреплены маленькими гвоздиками с клеем. Из оцинкованной стали вырезана и закреплена при помощи уголков и саморезов, передняя панель.

На верхней панели установлены крупные элементы. Конденсатор переменной емкости нашелся со своим специальным шкивом (с пазом для веревочки и пружинки для ее натяжения), веревочка была взята от него же. Конденсатор был установлен на небольшую деревянную подставочку – иначе шкив не помещался, но можно было и пропилить лобзиком щель в подвал.

Для удобной настройки, применен вереньер с изрядным замедлением. Вал вереньера сделан из круглой деревянной палочки, импровизированные подшипники из тонкого пластика от бутылки. К сожалению, конструкция вереньера оказалась не слишком удачной, вал настройки приходилось вращать пусть с небольшим, но все же усилием – трение деревянного вала прижимаемого натянутым тросиком к деревянной прокладке изнутри передней панели оказалось велико. Возможно, стоило разобрав вереньер, трущиеся части натереть стеарином свечки или, что лучше, заменить вал на металлический, отполировав его в месте соприкосновения. А втулку сделать из фторопласта. Однако, повторюсь – конструкция была «наколенная».

Катушка намотана на корпусе пустого «шприца» от силиконового герметика. Трубка обрезана до необходимой длинны, пробка-поршень вытянута длинным саморезом. Ее, перевернув вставляем сверху, заподлицо с краем – довольно тонкая пластиковая трубка при этом приобретает несколько большую жесткость и выглядит эстетичнее.

Пластиковый носик прилагающийся к тубе герметика, отрезаем до резьбы и используем как импровизированную гайку. Кроме того, корпус катушки приклеиваем к верхней панели термоклеем.

Отвод от части витков катушки, при выполнении обмотки достаточно толстым проводом, удобнее сделать пайкой, процарапав острым лезвием небольшой участок лака на проводе. Количество витков «до» отвода подбирается экспериментально. Это должно быть место, при котором подход к генерации наиболее плавный (начинать с полвитка от низа). Генерация (“свист”) должна начинаться примерно на 90% движка потенциометра к верхнему по схеме резистору 150К. Если она начинается раньше, подход слишком резкий и как следствие не получается вытянуть максимальную чувствительность и избирательность.

Очень близкий аналог «индустриально-военной» 6136 – 6Ж4П-ДР, но обычная, без индексов тоже работает как миленькая. Применение экрана для лампы – свернутая из латунной фольги гильза, соединенная с «корпусом» схемы, несколько снижает наводки.

Монтаж велся преимущественно собственными выводами радиоэлементов. Остальные несколько соединений выполнены тем же толстым обмоточным проводом, который применялся при намотке катушки. Здесь же в подвале, на специальном кронштейне расположен маленький конденсатор переменной емкости регулирующий связь с антенной. У меня нашелся с воздушным диэлектриком, думаю, вполне будет работать и обычный подстроечный из керамики. Конденсатор расположен в месте, где обеспечиваются минимальные длины соединений. Возможность управления с передней панели – удлиненным валом.

Надписи и шкалы на передней панели, для простоты выполнены спиртовым фломастером.

Самодельный радиоприемник с низковольтным питанием – Секрет Мастера

Автор Master На чтение 7 мин. Просмотров 50.8k. Опубликовано 10.08.2011

Хочу поделиться конструкцией самодельного радио приемника прямого усиления. История постройки следующая. Ради эксперимента решил повторить приёмник прямого усиления с экзотическим питанием от «земляной батареи» и установить его на даче. Приемник предполагалось сделать громкоговорящим с подключением к выносной акустической колонке с высоким КПД. Схема радио простая. Зная, что жизнь радиолюбительской конструкции определяется наличием корпуса, начал работы с постройки корпуса. Хотелось сделать винтажную конструкцию с прикольной шкалой. Так как динамик в конструкции будет выносным, то габариты корпуса определялись размером шкалы настройки.

Постройка корпуса

Для изготовления корпуса было выпилено несколько дощечек из листа облагороженной ДВП толщиной 3мм со следующими размерами:
— лицевая панель размером 210мм на 160мм;
-две боковых стенки размером 154мм на 130мм;
— верхняя и нижняя стенка размером 210мм на 130мм;
— задняя стенка размером 214мм на 154мм;
— дощечки для крепления шкалы приемника размером 200мм на 150мм и 200мм на 100мм.

Конструкция ящика

При помощи деревянных брусков склеен ящик с использованием клея ПВА. После полного высыхания клея края и углы ящика шлифуются до полукруглого состояния. Шпаклюются неровности и изъяны. Шлифуются стенки ящика и повторно края и углы. При необходимости опять шпаклюем и шлифуем ящик до получения ровной поверхности. Размеченное на лицевой панели окно шкалы вырезаем чистовой пилкой электролобзика. Электродрелью просверлены отверстия для регулятора громкости, ручки настройки и переключения диапазонов. Края полученного отверстия также шлифуем. Готовый ящик покрываем грунтом (автомобильный грунт в аэрозольной упаковке) в несколько слоёв с полным высыханием и выравниваем неровностей наждачной шкуркой. Также автомобильной эмалью красим ящик приемника. Из тонкого оргстекла вырезаем стекло окна шкалы и аккуратно приклеиваем его с внутренней стороны лицевой панели. В конце примеряем заднюю стенку и устанавливаем на ней необходимые разъёмы. На днище при помощи двойного скотча крепим пластмассовые ножки. Опыт эксплуатации показал, что для надежности ножки надо либо приклеивать намертво или крепить винтами к днищу.

Крепление ножекЗадняя стенкаОтверстия для ручек

Изготовление шасси

На фотографиях показан третий вариант шасси. Дощечка крепления шкалы дорабатывается для помещения во внутренний объем ящика. После доработки на дощечке отмечаются и проделываются необходимые отверстия для органов управления. Шасси собирается при помощи четырех деревянных брусков сечением 25 мм на 10 мм. Бруски скрепляют заднюю стенку ящика и панель крепления шкалы. Для крепления применены почтовые гвозди и клей. К нижним брускам и стенкам шасси приклеена горизонтальная панель шасси с заранее сделанными вырезами для помещения конденсатора переменной ёмкости, регулятора громкости и отверстиями для установки выходного трансформатора.

Шасси приёмникаПанель шкалыГоризонтальная дощечка шассиКрепежные отверстия

Электрическая схема радиоприемника

Опубликованная схема «земляного» радиоприёмника еще на этапе

Электрическая схема приёмника

макетирования работать у меня не стала. В процессе отладки отказался от рефлексной схемы. С одним ВЧ транзистором и повторенным как на оригинале схемой УНЧ приёмник заработал в 10км от передающего центра. Эксперименты с питанием приёмника пониженным напряжением, как у земляной батареи (0.5 Вольта), показали недостаточную мощность усилителей для громкоговорящего приема. Решено было поднять напряжение до 0.8-2.0 Вольт. Результат был положительный. Такая схема приемника была спаяна и в двух диапазонном варианте установлена на даче в 150км от передающего центра. С подключенной внешней стационарной антенной длиной 12 метров приемник, установленный на веранде, полностью озвучивал помещение. Но при понижении температуры воздуха с наступлением осени и морозов приемник переходил в режим самовозбуждения, что вынуждало подстраивать аппарат в зависимости от температуры воздуха в помещении. Пришлось изучить теорию и внести изменения в схему. Теперь приемник устойчиво работал до температуры -15С. Плата за устойчивость работы – снижение экономичности почти в два раза, из-за увеличения токов покоя транзисторов. В виду отсутствия постоянного вещания, от диапазона ДВ отказался. Этот однодиапазонный вариант схемы и изображен на фотографии.

Монтаж радиоприемника

Самодельная печатная плата приемника сделана под схему оригинала и уже дорабатывалась в полевых условиях для предотвращения самовозбуждения. Плата установлена на шасси при помощи термоклея. Для экранировки дросселя L3 применен алюминиевый экран подключенный к общему проводу. Магнитная антенна в первых вариантах шасси устанавливалась в верхней части приемника. Но периодически на приемник клались металлические предметы и сотовые телефоны, которые нарушали работу аппарата, поэтому магнитную антенну поместил в подвал шасси, просто приклеив ее к панели. КПЕ с воздушным диэлектриком установлен при помощи винтов на панель шкалы, там же закреплен регулятор громкости. Выходной трансформатор применен готовый от лампового магнитофона, допускаю, что для замены подойдет любой трансформатор от китайского блока питания. Выключатель питания на приемнике не предусмотрен. Регулятор громкости обязателен. В ночное время и на «свежих батареях» приемник начинает звучать громко, но из-за примитивной конструкции УНЧ при воспроизведении начинаются искажения, устраняющиеся снижением громкости. Шкала приемника изготовлена спонтанно . Внешний вид шкалы составлен при помощи программы VISIO, с последующим переводом изображения в негативный вид. Готовая шкала печаталась на плотной бумаге лазерным принтером. Шкалу обязательно надо печатать на плотной бумаге, при перепаде температур и влажности офисная бумага пойдет волнами и прежний вид не восстановит. Шкала полностью приклеивается к панели. В качестве стрелки применена медная обмоточная проволока. В моем варианте это красивая обмоточная проволока от сгоревшего китайского трансформатора. Стрелка фиксируется на оси при помощи клея. Ручки настройки сделаны от крышек газированных напитков. Ручка нужного диаметра просто при помощи термоклея приклеивается в крышку.

Печатная платаПлата с элементамиМагнитная антеннаКрепление стрелкиШкала приемникаРучка настройкиРучка регулятора громкостиПриемник в сборе

Питание радиоприемника

Контейнер с батареями

Как говорилось выше, «земляной » вариант питания не пошел. В качестве альтернативных источников решено использовать севшие батареи формата «А» и «АА». В хозяйстве постоянно накапливаются севшие батарейки от фонарей и различных гаджетов. Севшие батареи с напряжением ниже одного вольта и стали источниками питания. Первый вариант приемника отработал 8 месяцев на одной батарее формата «А» с сентября по май. Специально для питания от батарей формата «АА» на задней стенке приклеен контейнер. Малое потребление тока предполагает питание приемника от солнечных батарей садовых фонарей, но пока этот вопрос неактуален из-за достатка источников питания формата «АА». Организация питания бросовыми батареями и послужило присвоению названия «Рециклер-1».

Громкоговоритель самодельного радиоприёмника

Громкоговоритель радиоприемника

Не призываю использовать громкоговоритель, изображенный на фотографии. Но именно этот ящик из далеких 70х дает максимальную громкость от слабых сигналов. Конечно подойдут и другие колонки, но здесь работает правило — чем больше тем лучше.

Итог

Хочется сказать, что собранный приёмник, имея небольшую чувствительность, не подвержен воздействию радио помех от телевизоров и импульсных источников питания, а качество воспроизведения звука от промышленных АМ приемников отличается чистотой и насыщенностью. Во время всяких энергетических аварий приёмник остаётся единственным источником прослушивания программ. Конечно схема приемника примитивная, есть схемы более качественных аппаратов с экономичным питанием, но этот сделанный своими руками приемник работает и со своими «обязанностями» справляется. Отработанные батареи исправно дожигаются. Шкала приемника сделана с юмором и приколами — этого никто не замечает почему-то!

Если возникнут вопросы или предложения по конструкции, готов поделиться информацией и обсудить предложения. И хочется предложить для любителей попаять набор, конструктор для сборки супергетеродинного приёмника по смешной цене, вот ссылка http://ali.pub/4bw820.

Итоговый видеоролик

Смотрите далее удачную модернизацию этого радиоприемника

Схемы радиоприёмников, приемники своими руками (Страница 2)

УКВ-ЧМ приемник на микросхеме КР174ХА34А с питанием от USB

Сейчас проводное радиовещание во многих поселках уже полностью отсутствует. Еслиже все-таки еще осталась «тяга к «Маяку», можно в корпусе старого абонентского громкоговорителя собрать несложный УКВ-ЧМ приемник на одну радиостанцию, на наиболее мощную и уверенно принимаемую в данной …

1 1612 0

Самодельный КВ регенератор на лампах 6Ж5П и 6Ф1П (41м)

Тема ламповых КВ регенераторов на вещательные диапазоны в сети имеет место быть среди широкой аудитории радиолюбителей. Несмотря на то, что этой технологии приема уже добрых несколько десятков лет, такие конструкции вполне себе актуальны по настоящее время. Не претендуя на оригинальность хочу внести свою лепту в виде простого регенератора на диапазон 41м. В приемнике всего две лампы и необходимый минимум деталей.

3 2802 5

Приемник и передатчик данных на частоте 27 МГц (КТ3102, КТ3107)

Радиоканал предназначен для радиоуправления или передачи данных на небольшое расстояние 10-100 метров в зависимости от условий. Схема передатчика показана на рисунке 1 Генератор выполнен на транзисторе VT1. Его частота генерации зависит от контура, состоящего из катушки L1 и конденсаторов С1 и С2 …

2 1426 0

Радиовещательный KB-приемник на диапазон от 3,5 до 16 МГц (5 транзисторов)

Схема простого коротковолнового приемника на пяти транзисторах для приема радиостанций в диапазоне от 3,5 до 16 МГц. Важное преимущество КВ-диапазона – это практически неограниченная дальность приема. Благодаря тропосферному отражению радиоволны КВ-диапазона многократно отражаясь, могут обойти всю …

2 2327 1

Трехдиапазонный КВ приемник прямого преобразования (КП303, КТ3102)

Схема самодельного приемника прямого преобразования в котором нет гетеродина (генератор плавного диапазона), но есть разъем для подачи ВЧ сигнала от лабораторного генератора. Этот генератор и является здесь гетеродином. А так как, в данном приемнике частота гетеродина равна частоте принимаемого …

1 1252 0

Приемник прямого преобразования на транзисторах КП303 (28 – 29,7 МГц)

Этот самодельный транзисторный радиоприемник рассчитан на работу в диапазоне частот 28 – 29,7 МГц, может принимать сигналы любительских радиостанций,работающих с CW и SSB модуляцией. Полоса пропускания 2500-3000 Гц. Чувствительность при отношении сигнал/шум 3/1 не хуже 0,7 мкВ …

5 2378 0

Схема конвертера для приема коротких волн (КВ) на RTL-SDR приемник

Многие радиолюбители сейчас экспериментируют с цифровыми RTL-SDR тюнерами, которые способны работать в широком диапазоне частот. Это такие «флэшки» с антенными гнездами, похожие на USB-модем, представляющие собой недорогие и уже неактуальные цифровые тюнеры для приема телевидения …

1 2713 0

Схема самодельного КВ приемника прямого преобразования (15м, 20м, 30м, 40м, 80м)

Принципиальная схема самодельного радиоприемника, который может пригодиться для приема SSB и CW радиостанций в любом из пяти диапазонов – 80М, 40М, 30М, 20М и 15М. Все зависит от параметров некоторых индуктивностей и емкостей. Схема – прямого преобразования Сигнал из антенной системы поступает на …

1 2994 0

Очень простой УКВ-ЧМ радиопередатчик диапазона 88-108 МГц (74LS13)

Передатчик выполнен на одном из триггеров Шмитта микросхемы 74LS13, он предназначен для передачи монофонического аудиосигнала по радиоканалу на частоте диапазона 88-108 МГц. Рис. 1. Принципиальная схема УКВ-ЧМ радиопередатчика диапазона 88-108 МГц на микросхеме 74LS13. Катушка L1 содержит …

1 1853 0

Простой УКВ радиоприемник на пяти транзисторах

Во многих населенных пунктах проводная радиотрансляция уже перестала существовать, в результате абонентские громкоговорители радиоточки становятся не нужными, а радиослушателям приходится покупать радиоприемники. В то же время, особенно в дачном варианте было бы неплохо заставить работать …

3 3694 3

1 2 3 4 5 6 … 30

Радиодетали, электронные блоки и игрушки из китая:

Собираем настоящий радиоприёмник!

Радиоприёмников сейчас развелось ужасно много, они везде: в каждом смартфоне, в автомагнитоле, в MP3-плеере, в музыкальном центре и Бог знает где ещё. FM-радио воспринимается как стандартная нагрузка к любой аудиоаппаратуре, поэтому редко кто купит сейчас самый обычный радиоприёмник (если только речь не идёт об имиджевых моделях или специальных приёмниках с уникальными техническими характеристиками).

Но есть одна ниша, где даже столь банальный FM-радиоприёмник пользуется устойчивым интересом и спросом. Речь идёт об электронных конструкторах типа «собери радиоприёмник». Действительно, трудно переоценить удовольствие от сборки своими руками настоящего радио!

Первые такие конструкторы появились ещё в СССР, а сейчас их выпускают некоторые российские и зарубежные фирмы, одна из самых известных из них – Мастер Кит (например, модель EK-002P).

Но сегодня героем нашего обзора станет детище китайских инженеров – радиоприёмник-конструктор для самостоятельной сборки и пайки с диапазонами FM и AM. Мастер Кит планирует начать сотрудничество с этими разработчиками и в скором времени выпустить на рынок подобный радиоконструктор, но уже в русифицированном варианте и с устранёнными недоработками. Так что сейчас предлагаем Вашему вниманию анонс будущего товара Мастер Кит.

В комплект входят части корпуса, печатная плата, все радиодетали и инструкция на чистом китайском языке. Конечно, это обстоятельство не остановит профессионала и приёмник всё равно будет собран, но для рядовых пользователей инструкция, разумеется, будет нами не просто русифицирована, а написана заново.

Рис. 1. Комплект поставки

Начать лучше всего с установки на плату мелких компонентов – резисторов и конденсаторов, а затем уже установить более крупные детали.

Каждый резистор имеет на корпусе уникальный цветовой код, обозначающий его номинал. Определить номинал можно с помощью таблиц, которые можно найти в сети Интернет, но проще сделать это с помощью мультиметра (этот прибор должен быть у каждого радиолюбителя).

Рис.2. Установка резистора 10 кОм

Заодно можно определить исправность компонента. В данном случае реальное сопротивление резистора – 9.75 кОм, но это допустимое отклонение (3%) от номинала 10 кОм. Изгибаем выводы резистора и устанавливаем его соответствующую позицию печатной платы. С обратной стороны платы разгибаем выводы резистора – теперь он не выпадет. Загнутые выводы компонента необходимо обрезать до длины 1…2 мм, а затем припаять, используя флюс и припой (их придётся приобрести отдельно в радиомагазине). Впрочем, можно сразу установить несколько или даже все компоненты, потом обрезать их выводы, а затем припаять – так получится быстрее.

Таким же образом устанавливаем на печатную плату все резисторы.

Теперь перейдём к конденсаторам. Керамические конденсаторы обозначаются трёхзначным кодом на корпусе. На плате также имеется соответствующий код, так что всё просто, никакие приборы не нужны. Но мы всё-таки проверим реальную ёмкость. В данном случае код на корпусе конденсатора «104», что соответствует номинальной ёмкости 100 нФ. Правда, при замере двумя разными приборами реальная ёмкость конденсатора получилась около 65 нФ. Отклонение от номинала более 30% – это многовато, однако на качестве работы простого приёмника вряд ли отразится. Устанавливаем все керамические конденсаторы.

Рис.3. Керамический конденсатор 0.1 мкФ

Установим электролитические конденсаторы. Они маркируются двумя цифрами на корпусе – ёмкостью и рабочим напряжением. На плате также имеется обозначение ёмкости. Важно учитывать, что электролитические конденсаторы имеют полярность, то есть должны устанавливаться в правильном положении (значки полярности также имеются и на конденсаторе, и на плате). На всякий случай проверим конденсатор универсальным прибором: и ёмкость, и специальные параметры (ESR и ток утечки) находятся в пределах нормы (кстати, у Мастер Кит есть подобный тестер MP700.

Рис.4. Электролитический конденсатор 0.1 мкФ

В комплект входят три микросхемы: радиотракта FM, AM и УНЧ. При установке всех микросхем необходимо соблюдать их полярность (так называемые «ключи»). «Ключи» обозначаются на платах и корпусах микросхем точками или выштамповками возле первого вывода.

Останется установить и припаять переключатель диапазонов, переменный резистор, конденсатор переменной ёмкости, разъём для наушников, контакты батарей, антенны, динамик и прочие вспомогательные компоненты – с этим никаких сложностей возникнуть не должно.

Рис.5. Собранная печатная плата

Пришло время первого включения приёмника – это удобнее сделать до установки в корпус. Приёмник питается от двух батарей распространённого типа «АА» (батареи в комплект не входят, но найти их не составит никаких проблем). Включаем приёмник и устанавливаем приемлемый уровень громкости. В динамике должно раздаться как минимум шипение. Пробуем настроиться на какие-либо станции – это обязательно получится, если всё собрано правильно.

Настройка приемника заключается в укладке диапазона 76…108 МГц. Это можно сделать двумя способами: сдвигая-раздвигая витки катушки L1, либо вращая тонкой отвёрткой подстроечный винт под конденсатором переменной ёмкости.

Трудно ожидать от этого приёмника-игрушки каких-либо серьёзных технических характеристик (например, отличной чувствительности приёма или качества звука), однако он приятно удивил: в условиях ближайшего Подмосковья практически без помех и с достаточной громкостью принимал несколько десятков станций FM-диапазона и парочку станций в АМ-диапазоне. Так что этот радиоконструктор вполне может приносить практическую пользу!

Закончив настройку, установите печатную плату в корпус, закройте его с помощью четырёх винтов и отпразднуйте успех сборки вашего первого радиоприёмника!

Рис. 6. Готовый радиоприёмник

Для тех, кто увлекается моделированием и конструированием, также изготовлением различных устройств своими руками, рекомендуем посетить отличный сайт Моделист-конструктор, в статьях которого идет выкладка чертежей, схем и описания самых разных самодельных конструкций.

Все необходимое для самостоятельной сборки Web-радиоприемника

Вы могли слышать про популярные радиоприемники, которые получают сигнал трансляций из интернета. Для работы подобного устройства не нужна радиотрансляционная вышка — только домашний Wi-Fi. Умельцы стилизуют свои самодельные Web-радиоприемники под олд-скульную и винтажную технику. А готовые устройства стоят весьма не скромно. В этой статье расскажу, как самостоятельно собрать интернет-радио с минимальными затратами.

Для сборки вам потребуется:
1. Источник питания (от 5 до 24 В). Пойдут старые блоки питания от гаджетов, ноутбуков и так далее. Возможно потребуется отдельный преобразователь для контроллера (для понижения с 24 до 5 В).

2. Корпус. Можно использовать старые корпуса от гаджетов, старой аудио-видео техники. Хороший вариант — встроить контроллер в активные компьютерные колонки — приличный вид плюс усилитель, динамики и источник питания. Можно сделать корпус с нуля — из пластика, ДСП, картона и т.п. Основная проблема будет — сделать аккуратную переднюю панель.

3. Контроллер для интернет радио. Это модуль с Wi-Fi и открытой прошивкой. Можно использовать роутер с Open-WRT, можно отдельный контроллер на ESP32/8266. Желательно брать сразу с дисплеем, так как будет компактнее и проще готовое изделие.

4. Аудиомодуль и аудиоусилитель. Если контроллер не имеет встроенной микросхемы для вывода звука, то лучше приобрести отдельный ЦАП с интерфейсом I2S. Потребуется также и усилитель звука для вывода на мощные колонки.

5. Динамики или колонки. Самый простой вариант — колонки от портативной акустики, это компактные и широкополосные варианты на 2″ или 3″.

6. Прямые руки для того, чтобы собрать все вместе, спаять, залить прошивку, IP адреса вещания, а также придать приличный внешний вид готовому устройству.

Контроллеров несколько, на выбор. Самый простой вариант (Kit8) стоит около $4.9, вариант с дисплеем побольше (T-Display) около $10, но обратите также внимание на функциональные варианты, например, T-Audio со встроенным ЦАП-ом.

Контроллер для интернет-радио KIT8 на ESP8266

Это, наверное, самый простой вариант (Wi-Fi Web Kit8) — модуль на базе NodeMCU/ESP-8266 со встроенным дисплеем и USB интерфейсом. Подходит не только для проектов интернет-радио, но и для самодельных RC-моделей, для умного дома, IoT и так далее. Модуль предусматривает несколько дискретных входов-выходов, а также аналоговый (А0).

Контроллер для интернет-радио TTGO T-display ESP32

Неплохой вариант — контроллеры от TTGO. Этот вариант чут-чуть подороже, но и экран побольше. Модуль может быть интереснее, как управляющий модуль для интернет радио. На экране можно выбирать нужную «радио-волну», а кнопками подтверждать выбор. Аналогично предыдущей плате, модуль имеет интерфейс USB.

Контроллер для интернет-радио TTGO T5s ESP32 EPaper

Достаточно дорогой, но популярный модуль TTGO T5s. Версия платы V2.1, остнован на ESP32 и огромном 2,7″ дисплее Е-ink (E-Paper). Модуль имеет встроенный микрофон, ЦАП МAX98357A, ридер SD карты, bluetooth. Это одно из готовых решений для интернет-радио.

Контроллер для интернет-радио TTGO T-AUDIO WROVER

Самый фукциональный модуль от TTGO, заточенный под воспроизведение аудио. Это T-Audio (альтернативное название WROVER ESP32). Имеет интересную круглую форму платы под портативные колонки — как раз вариант под самодельный корпус из водопроводной трубы. На плате расположен ридер SD карт, bluetooth, WI-FI, ЦАП WM8978, светодиод WS2812B RGB и акселерометр MPU9250.

декодер DAC I2S PCM5102 (RCA)

декодер DAC I2S PCM5102 (3.5 мм)

Последние два модуля имеют встроенный ЦАП, а для остальных следует приобрести отдельный шилд с микросхемой для вывода звука (I2S DAC). Эти шилды заточен под вывод звука с контролера через интерфейс I2S (стандартный). Из цифрового потока в аудио преобразование выполняет специальный ЦАП PCM5102.

Динамики для портативной колонки 2 дюйма 3 Ом 8 Вт (2 шт)

Дешевые динамики (2 шт) 3 Ом 4 Вт $2

В первом лоте есть в комплекте передняя панель, останется найти только коробку. По качеству неплохие и громкие (широкополосные). Вторые динамики совсем дешевые ($2), но пойдут для пробы.

цифровой усилитель мощности PAM8610

Недорогой усилитель PAM8610 с двумя выходами по 2х10 Вт — пригодится для усиления звука на динамики. Это самые популярный и недорогой усилитель сигнала класса D. Подключение проблем не вызывает — правый/левый каналы, питание, динамики.

цифровой усилитель мощности PAM8610

Недорогой усилитель PAM8610 с двумя выходами по 2х10 Вт с регулировкой звука. Такой же, как и предыдущий, недорогой, но с распаянным фильтром и коннекторами для удобства. Я рекомендую именно такой, особенно если есть возможность расположить все в корпусе.

Корпус можно собрать из подручных материалов — взять старую коробку из-под устройств, компьютерные колонки, старые DVD плееры или радиоприемники.

Все указанные модули прошиваются из Arduino. Прошивки открытые.

Крайне годный проект Ka-Radio32.

Прошивка для Т-аудио.

Если честно, то это одни из лучших проектов для самостоятельно сборки. Очень полезное применение недорогих комплектующих, паяльника и своего времени. Если вы пытаетесь увлечь сына программированию, то это простой и наглядный способ рассказать что и как. Если вы подбираете проект для школы или института, то тоже рекомендую обратить внимание, так как подобные проекты в последнее время наиболее актуальны.

Radio – Создайте простой кристаллический радиоприемник. Быстро, просто, дешево и не потребляет энергии.

Построение простого кристаллического радиоприемника.

Кристаллическое радио – это чистая сущность радио. У него очень мало деталей, ему не нужны батареи или другой источник питания, и его можно построить за короткое время из вещей, которые вы можете найти в доме.

Причина, по которой радиоприемник на кристалле не нуждается в батареях, – это удивительные возможности. человеческого уха. Ухо очень чувствительно к очень слабым звукам.Хрустальное радио использует только энергию радиоволн, посылаемых по радио. передатчики. Эти радиопередатчики излучают огромное количество энергии (десятки тысяч ватт). Однако, поскольку они обычно далеко, и у нас есть максимум несколько сотен футов провода для антенны, количество энергии, которое мы прием с помощью кристалла радио измеряется миллиардными долями ватта. В человеческое ухо может улавливать звуки, которые меньше одной миллионной даже этого.

Мы собираемся начать прямо с этой главы, построив рабочий радио с использованием запчастей, которые мы покупаем в магазинах, таких как Radio Shack, или через заказ по почте.Мы постараемся использовать обычные предметы домашнего обихода, когда сможем, но мы делаем упор на то, чтобы быстро собрать работающее радио.

Позже мы узнаем больше о радиоприемниках, рассмотрев еще более простые версии, которые могут работать не так хорошо, как наше первое радио, но могут легче показать важные концепции радио, потому что они меньше деталей.

Потом мы усовершенствуем наше радио, сделаем его громче, чтобы оно принимало больше станций, и это выглядит очень красиво.

Наконец, мы построим каждую часть радио с нуля, используя вещи, которые мы находим в доме.Это займет намного больше времени, чем наша первая магнитола, но это можно сделать заменой купленных в магазине запчастей по одному, поэтому у нас всегда есть работающее радио.

Наше первое радио

Для нашего первого радио нам понадобятся эти детали:

Прочная пластиковая бутылка.
Я использовал пластиковую бутылку с перекисью водорода, или флаконы, в которых раньше хранилось средство для чистки контактных линз. Они около трех дюймов в диаметре и от 5 до 7 дюймов в длину. Шампунь бутылки тоже подойдут, но вам захочется купить бутылки с толстым стены, а не тонкие и непрочные.Это облегчит обмотать их проволокой.
Около 50 футов покрытого эмалью магнитопровода.
Подойдут самые обычные калибры (диаметры проволоки), но более толстая проволока легче работать, что-то вроде 22 калибра до 18 калибра. Этот можно купить в Radio Shack (каталожный номер 278-1345), или вы можете разобрать старый трансформатор или электродвигатель, который больше не нужен. Вы также можете использовать виниловое покрытие провод, такой как Radio Shack номер детали 278-1217, который в некотором роде проще в использовании, чем проволока с эмалевым покрытием (легче снимается изоляция).
Германиевый диод. Они есть в большинстве магазинов, торгующих электронными деталями. Они называются Диоды 1N34A (каталожный номер Radio Shack 276-1123). Это лучше для нашего радио, чем более распространенные кремниевые диоды, которые можно использовать но не будет производить такой объем, как германиевые диоды. Мы также несем его в наших каталог.
Телефонная трубка.
Вы слушаете это радио так же, как слушаете телефон. Если у вас есть старый телефон или вы можете найти его в Гаражная распродажа, все готово.Или вы можете купить шнур телефонной трубки (Радио Номер детали 279-316 в лачуге) и возьмите трубку дома. телефон (использование его для радио не повредит).
Набор перемычек из кожи аллигатора.
Номер детали Radio Shack 278-1156, или вы можете найти их где угодно продаются детали электроники.
Примерно от 50 до 100 футов многожильного изолированного провода для антенны.
На самом деле это необязательно, так как вы можете использовать ТВ-антенну или FM-радио. радиоантенну, подключив нашу магнитолу к одному из подводящих проводов.Но весело перебросить собственный провод через дерево или на верхушку дом, и это делает радио немного более портативным.

Используйте острый предмет, например гвоздь или ледоруб, чтобы проткнуть четыре дырочки сбоку. из бутылки. Два отверстия будут на расстоянии примерно полдюйма друг от друга в верхней части бутылки, и будет совпадать на дне бутылки с еще двумя прямо как они. Эти отверстия будут удерживать проволоку на месте.

Проденьте проволоку через два отверстия в верхней части бутылки и вытяните примерно 8 дюймов проволоки через отверстия.Если отверстия большие и провод ослаблен, можно снова пропустить провод через отверстия, небольшая петля из проволоки, которая плотно держится.

Теперь возьмите длинный конец проволоки и начните аккуратно наматывать его вокруг бутылки. Когда вы намотаете на бутылку пять витков, остановитесь и сделайте небольшую петлю. проволоки, которая выступает из бутылки. Наматывать проволоку на гвоздь или карандаш облегчает это.

Продолжайте наматывать еще пять витков, и еще один маленькая петля.Продолжайте делать это до тех пор, пока бутылка полностью не будет обмотана проволокой, и вы достигли второго набора отверстий на дне бутылки.

Обрежьте проволоку так, чтобы осталось не менее 8 дюймов, и проденьте ее. оставшуюся проволоку через два отверстия, как мы проделали в верхней части бутылки. Теперь бутылка должна выглядеть так:

Теперь снимаем изоляцию с кончиков провода, а с малых петли мы делаем через каждые 5 витков (эти петли называются «метчиками»).Если вы используете эмалированный провод, можно использовать наждачную бумагу для снятия изоляции. Вы также можете нанесите на небольшую тряпочку сильнодействующее средство для удаления краски, хотя это может быть грязным и неприятным запахом. Не снимайте изоляцию с большая часть катушки, только от концов проволоки и небольших петель. Если вы используете провод с виниловым покрытием, изоляция легко снимается острый нож.

Затем мы прикрепляем германиевый диод к проводу в нижней части бутылки. Лучше всего это соединение припаять, хотя можно и просто скрутить провода вместе и скотчем их, или вы можете использовать перемычки алигатора (Radio Shack номер детали 278-1156), если очень торопитесь.

Отрежьте один конец шнура телефонной трубки, чтобы снять один из модульных телефонов. разъемы. Внутри будет четыре провода. Если вам повезет, они иметь цветовую маркировку, и мы будем использовать желтый и черный провода. Если ты не повезло, провода будут все одного цвета, либо один будет красный, а остальные будут белыми. Чтобы найти нужные провода, сначала снимите изоляция от последних полдюйма каждого провода. Тогда возьми батарею например, элемент C, D или AA, и прикоснитесь проводами к клеммам аккумулятора. (один провод к плюсу, а другой к минусу), пока вы не услышите щелчок в наушнике трубки.Когда вы слышите щелчок, два провода соприкасаются Аккумулятор – это две батареи, которые идут в наушник, и это те мы хотим.

«Провода» в шнуре телефонной трубки обычно обернуты хрупкой медной фольгой. вокруг пластиковых ниток. Эта фольга легко ломается, иногда незаметно, в то время как пластиковые нити удерживают детали вместе, делая их похожими на них все еще связь. Рекомендую аккуратно припаять провода трубки к более прочному проводу, затем приклейте соединение изолентой, чтобы ничего не тянуло на медной фольге.

Подсоедините один провод телефонной трубки к свободному концу германиевого диода. Припаяйте, если можете.

Вторую проволоку прикрепите к проволоке сверху бутылки. Паять это соединение – хорошая идея, но это не обязательно.

Теперь прикрепите к антенне перемычку из кожи аллигатора. Другой конец прикрепите к одному из отводов на катушке.

Прикрепите еще один провод из крокодиловой кожи к проводу, идущему от верха бутылки. Это наш провод заземления, и его следует подключать к трубе холодной воды. или какой-либо другой металлический предмет или провод, имеющий хорошее соединение с землей.

На этом этапе, если все пойдет хорошо, вы сможете слышать радиостанции. в телефонной трубке. Чтобы выбрать разные станции, закрепите аллигатора. перемычка на разные отводы на катушке. В некоторых местах вы услышите два или сразу несколько станций. Чем длиннее антенна, тем громче сигнал будет. Кроме того, чем выше вы поставите антенну, тем лучше.

Теперь, когда ваше радио работает, вы можете сделать его лучше и надежнее установив его на доску или в деревянный ящик.Машинные винты могут быть застрял в отверстиях, просверленных в древесине, чтобы действовать в местах крепления провода вместо их пайки. Радио, законченное таким образом, выглядит как следующее фото. Обратите внимание на приятный штрих использования латунного ящика. тянет за крепежные винты, чтобы удерживать провод.

Что мне делать, если мое радио не работает?

Следующий: Создание радио за 10 минут

Для получения дополнительной информации о радио см. Рекомендуемая литература раздел.

Заказ радиодеталей и комплектов здесь.

Очень вкусно

Некоторые из моих других веб-сайтов:

Отправить письмо на Саймон Квеллен Филд через [email protected] > Google

Простейшая радиосхема AM | Проекты самодельных схем

Следующая схема была взята из старой электронной книги, это действительно очень хорошая двухтранзисторная схема радиоприемника, в которой используется очень мало компонентов, но она способна воспроизводить звук через громкоговоритель, а не только через наушники.

Работа схемы

Как видно на данной принципиальной схеме, конструкция настолько проста, насколько это возможно, всего пара транзисторов общего назначения и несколько других пассивных компонентов для настройки того, что выглядит как симпатичный маленький радиоприемник AM Блок.

Схема работы довольно проста. Катушка антенны собирает СВЧ-сигналы, присутствующие в воздухе.

Триммер устанавливает и настраивает частоту, которую необходимо передать на следующий этап.

Следующий каскад, состоящий из T1, функционирует как высокочастотный усилитель, а также как демодулятор.T1 извлекает звук из полученных сигналов и в некоторой степени усиливает его, чтобы его можно было передать на следующий этап.

Последний каскад использует транзистор T2, который работает как простой усилитель звука, демодулированный сигнал подается на базу T2 для дальнейшего усиления.

T2 эффективно усиливает сигналы, так что они становятся громкими и четкими через подключенный динамик.

Излучатель T1 был сконфигурирован как канал обратной связи с входным каскадом, это включение значительно улучшает характеристики радио, делая его более эффективным при идентификации и усилении принимаемых сигналов.

Принципиальная схема

Список деталей для простого 2-транзисторного радиоприемника с динамиком

R1 = 1M
R2 = 22K
R3 = 4K7
R4 = 1K
P1 = 4K7
C1 = 104
C2 = 470pF
C3, C4 = 10uF / 25V
T1 = BC547
T2 = 8050 или 2N2222
L1 = обычная катушка антенны MW
SPEAKER = маленький наушник 10k
TRIM = обычная антенна GANG

MW Катушка на ферритовом стержне (L1)

Используйте конденсатор GANG следующего типа для триммера (используйте центральный штифт и любой из выходных контактов со стороны MW)

Простая высокопроизводительная схема приемника MW

Улучшенная версия Вышеупомянутое средневолновое радио можно изучить в следующих параграфах.После сборки можно ожидать, что он сразу же заработает без каких-либо проблем.

СВЧ-приемник работает на четырех транзисторах.

Первый транзистор настроен на работу в рефлекторном режиме. Это помогает только одному транзистору выполнять работу двух транзисторов, что дает гораздо больший выигрыш от конструкции.

Эффективность работы может быть не такой высокой, как у супергетродина, тем не менее, этого достаточно для хорошего приема всех местных станций.

Транзисторы могут быть BC547 и BC557 для NPN и PNP соответственно, а диод может быть 1N4148.

Антенная катушка может быть построена с использованием следующих данных:

Антенная катушка с ферритовым стержнем принимает частоту AM через настроенную сеть C2, L1. Настроенный сигнал AM подается на первый транзистор TR1 через L2.
Это позволяет правильно согласовать высокоомный вход от C2, L1 с транзисторным входом, не вызывая какого-либо искажения настроенного сигнала.

Сигнал усиливается TR1 и поступает на детекторный каскад, выполненный с помощью диода DI.

Здесь, поскольку конденсатор C4 емкостью 470 пФ отвечает более низким импедансом на входящую высокочастотную составляющую. (радиочастота), чем сопротивление R4 10 кОм, означает, что сигнал теперь принудительно проходит через конденсатор C4.

Отфильтровывает звуковой элемент в сигнале после обнаружения D1 и отправляется через каскад R2, L2 на базу TR1.

C3 устраняет любую форму паразитных радиочастот.

Далее идет C4, который предлагает более высокий импеданс для сигнала по сравнению с R4, который побуждает сигнал перейти на базу TR2.

Усилитель звука

Транзисторы TR2, TR3 и TR4 работают как двухтактный усилитель.

TR3 и TR4 ведут себя как дополнительная пара выходов, в то время как TR2 функционирует в виде каскада драйвера.

Чистый аудиосигнал, извлеченный из TR1, усиливается TR2. Усиленные положительные циклы аудиосигнала подаются на TR4 через D2, а отрицательные циклы отправляются через TR3.

Два сигнала в конечном итоге объединяются обратно с помощью C7 после завершения процесса усиления.Это, наконец, обеспечивает необходимый выходной аудиосигнал MW-музыки через громкоговоритель LS1

Следующий MW- или AM-приемник на самом деле настолько прост, что на его конструкцию требуются действительно крошечные затраты, а поскольку используется всего несколько частей, он идеально подходит мини-радиоприемник, который легко помещается в кармане рубашки.

Даже в этом случае он обеспечивает очень хороший прием близлежащих радиостанций без необходимости использования внешней антенны или заземляющего провода.

Приемник работает очень просто.Транзистор Т1 работает как р.ф. усилитель и детектор с регенеративной (положительной) обратной связью. Уровень обратной связи и, следовательно, чувствительность СВЧ-приемника можно регулировать, изменяя P1.

Несмотря на то, что выход на базу T1 получается прямо из верхней части настроенного контура L1 / C1, а не через обмотку связи, импеданса, обеспечиваемого T1, вполне достаточно, чтобы гарантировать, что резонансный контур едва подавлен. .

Поскольку текущее усиление T1 уменьшается на более высокочастотной стороне спектра, в то время как входное сопротивление возрастает, усиление этого каскада остается относительно постоянным на всем спектре, так что обычно не требуется точная настройка часто настраивайте P1.

Обнаружение сигнала происходит на коллекторе T1, и выходное сопротивление этого каскада T1 и C3 очищает высокочастотную составляющую. часть выпрямленного сигнала. T2 обеспечивает дальнейшее усиление a.f. Сигнал для работы с прикрепленным хрустальным наушником.

Компоновка печатной платы и детали конструкции

Конструкция Чрезвычайно упрощенная компоновка печатной платы показана ниже для предлагаемого AM-приемника. L1 должен быть расположен как можно ближе к поверхности печатной платы, чтобы предотвратить проблемы с колебаниями.

Лица, которые хотят еще больше миниатюризировать компоновку, могут попробовать что-то, уменьшив размеры ферритового стержня и добавив большее количество обмоток, чтобы получить ту же индуктивность, в то время как в случае, если L1 построен меньше, может потребоваться внешняя антенна, который может быть подключен к верхнему выводу L1 через конденсатор 4,7 p.

Предлагаемые размеры для L1 будут составлять 65 витков эмалированного медного провода 0,2 мм (36 SWG) на ферритовом стержне диаметром 10 мм и длиной 100 мм, с центральным выводом, выходящим на 5 витков от «заземляющего» конца антенная катушка.C1 может быть небольшим (с прочным диэлектриком) конденсатором на 500 пФ, или для получения сигналов только от одной фиксированной станции его можно заменить постоянным конденсатором чуть ниже необходимого значения параллельно с подстроечным резистором от 4 до 60 пФ.

Это может позволить дополнительно уменьшить размеры радиоприемника MW. И последнее, но не менее важное: рабочий ток приемника невероятно минимален (около 1 мА) для того, чтобы он, вероятно, проработал в течение многих месяцев с батареей PP3 9 В.

Захват нежелательных радиосигналов AM

Схема, показанная ниже, представляет собой настраиваемую схему ловушки AM-сигнала, которой можно управлять, чтобы извлекать нежелательные AM-сигналы и направлять остаток на приемник. Индуктор L1 используется как широковещательная рамочная катушка-антенна, а конденсатор C1 предназначен для настройки. Эти компоненты легко достать от старого радио.

Если мешающий сигнал исходит от низкочастотной стороны широковещательного диапазона, вам необходимо установить пробку L1 примерно на пути в катушку и отрегулировать C1 для минимального выходного сигнала на мешающей частоте.Как только частота мешающей станции приблизится к верхнему краю диапазона, отрегулируйте пробку до конца катушки и настраивайте C1, пока не получите минимальный сигнал.

Может случиться так, что какой-либо нежелательный сигнал передатчика, помимо обычных волн типа AM-вещания, может попасть в контур резервуара. Когда это произойдет, вы должны узнать частоту передатчика и выбрать схему катушки / конденсатора, которая будет резонировать на этой частоте. Затем подключите эту комбинацию к схемам выше.

Экстрактор сигналов AM

Следующая конструкция представляет собой частотно-избирательную схему, которую необходимо заменить для резервуара LC, описанного выше. Когда ожидаемый сигнал может быть обнаружен, но замаскирован шумом, эта схема выполняет «демаскирующие» задачи и доставляет сигнал на приемник через контур резервуара.

Когда тюнер повышает требуемый уровень частоты, он также подавляет все другие сигналы за пределами его полосы пропускания. Вы можете легко использовать ту же комбинацию значений для конденсатора и катушки, как показано выше..

Другие виды антенн и селективных цепей могут быть оценены через вход этой резервуарной цепи. Огромный настроенный контур предоставит схеме возможность помочь уменьшить мешающий сигнал, поступающий с разных направлений. Если нет места для большой петли, вы можете выбрать большую, настроить ферритовую катушку в качестве замены и сохранить ее функцию.

Схема усилителя AM

Вышеупомянутые схемы тюнера AM сигнала могут быть эффективно соединены со схемой усилителя сигнала ниже для создания усовершенствованной антенной системы для любого радио AM.

Вам просто нужно соединить сторону стрелки объясненных выше схем LC с затвором полевого транзистора Q1 в схеме, показанной ниже.

СВЧ приемник TRF

Изображение прототипа встроенного приемника TRF

Антенная катушка L1, конденсатор C1 и диод D1 образуют схему СВЧ приемника TRF или каскад основной настроенной схемы приемника. C1 – варикап-диод, емкость которого зависит от напряжения на нем. Когда P1 изменяется, это вызывает изменение напряжения на C1, что, в свою очередь, вызывает настройку приемника и захват различных радиочастот в зависимости от резонанса, сформированного C1 и L1.

Таким образом, изменяемый P1 схемы приемника TRF позволяет выбирать нужные станции из доступных входящих диапазонов MW.

T1 и T2 вместе с соответствующими частями образуют каскады демодулятора и предусилителя, где T1 демодулирует резонансную настроенную частоту из каскада L1 / C1, так что пропускается только звуковая часть, в то время как другие нежелательные напряжения блокируются.

Этот настроенный аудиосигнал подается на каскад предусилителя, сформированный Т2 и связанными с ним частями.

Расширенный аудиосигнал радио отправляется на базу T3 через P2 и C6. P2 помогает установить громкость на выходе и, следовательно, работает как регулятор громкости.

Транзистор T3 дополнительно усиливает звуковой сигнал и направляет его в каскад усилителя мощности, построенный на транзисторах T4 и T5.

Каскад T4 и T5 вместе с другим связанным компонентом образуют красивый небольшой транзисторный усилитель мощностью 1 Вт, который в достаточной степени усиливает аудиосигналы TRF и подает их на подключенный громкоговоритель.

Таким образом, настроенный выход MW-радио эффективно воспроизводится через динамик громко и четко.

Радиосхема МВт с использованием ИС 4011

Схема, показанная ниже, может использоваться как простой СВЧ-приемник, построенный на ИС 4011 КМОП. Четыре затвора внутри корпуса 4011 IC сконфигурированы как линейные усилители, подключая их входы один за другим и создавая отрицательную обратную связь.

Антенна катушка L1 может быть построена путем плотной намотки 80 витков эмалированного медного провода 22 SWG на ферритовый стержень диаметром 3/8 дюйма, и это работает как приемная катушка.L1 настраивается через подстроечный резистор 500 пФ, а сформированная цепь резервуара привязана к земле на радиочастоте через C1.

Высокий входной импеданс, обеспечиваемый IC1 / 1 для цепи резервуара, гарантирует, что коэффициент демпфирования поддерживается на минимальном уровне, что делает схему приемника СВЧ очень избирательной. Выходной сигнал генератора IC1 / 1 представляет собой усиленный радиочастотный сигнал, который передается на IC1 / 2 для функции обнаружения.

Нежелательная радиочастота, генерируемая на выходе детектора, устраняется фильтром нижних частот, созданным резистором R4 и конденсатором C2.Затем выходной аудиосигнал подается на усилитель, построенный на основе IC1 / 3 и IC1 / 4.

Ток потребления радиосхем СВЧ составляет около 10 мА при питании от источника питания 9 В.

Помните, что ИС, используемая в этой конструкции, должна быть 4011AE, а не 4011B, схема защиты входа которой может запретить ее работу в линейном режиме.

Make Radio – This American Life

Ира здесь. Если вы слышали наше шоу и хотите создавать истории, подобные нашим, есть хорошие новости: есть много мест, где вы можете чему-то научиться.

На связи

Прежде всего, я хотел бы отослать вас к книге Джессики Абель Out on the Wire: The Storytelling Secrets of New Masters of Radio . Это исчерпывающее руководство для всех, кто хочет заниматься повествовательной журналистикой, то есть правдивыми историями со сценами, сюжетом и персонажами, как мы делаем в нашем шоу. Джессика посетила нашу выставку, Radiolab , Snap Judgment , The Moth и другие. Некоторые из разделов – например, длинный раздел о том, как сказать, стоит ли вообще сочинять историю, которую вы собираетесь создать, – просто потрясают меня, ведь они так хорошо сделаны.Я, наверное, купил людям 150 копий за эти годы и не могу рекомендовать это достаточно высоко.

Если вы еще не совсем готовы к 240-страничной книге, этот 32-страничный комикс был первой версией книги. Мы выпустили это как маленький комикс с Джессикой еще в 90-х. Спустя годы она расширила его до своего полного путеводителя. Особенно удобно для учителей: вы также можете получить его в формате PDF.

Транец

Затем я бы порекомендовал веб-сайт под названием Transom.org, где вы можете найти эссе некоторых из самых опытных людей, пишущих на радио, в том числе нескольких постоянных клиентов This American Life : В

Transom есть инструкция от нашего продюсера Джонатана Мендживара о том, как записывать истории с музыкой, как мы это делаем в нашем шоу.

Мой собственный «Манифест» на Транце.

У них также есть семинары, разработанные специально для взрослых, которые не имеют опыта работы с радио, но хотят изменить свою жизнь и начать создавать аудио-рассказы. Это захватывающая вещь, когда вы живете в Вудс-Хоул на девять недель. Важный факт: у них есть стипендии для людей, которые в них нуждаются, и они также предлагают выездные семинары. Все о своих мастерских »

Третий Международный аудиофестиваль на побережье

В подкасте «Карманная конференция третьего побережья» есть тонны аудио, охватывающие все виды вещей, в том числе множество семинаров о том, как представить историю на шоу и заставить их сказать «да».

Другие ресурсы

Мне нравятся эти подкасты с Зои Чейс, объясняющей, как она ведет свой политический репортаж для нашего шоу: Зои в подкасте Longform , Зои в подкасте On Assignment Колумбийской школы журналистики.

Брайан Рид объясняет S-Town в подкасте Longform . Вот мое интервью о Longform . О черт, вот ссылка на все подкасты Longform .Большинство из них не о повествовании на радио, но Макс Лински – отличный интервьюер, и это одни из лучших журналистов, которые объясняют свои действия.

Подкаст HowSound о том, как создавать радиодокументальные фильмы, особенно хорош для начинающих. Роб Розенталь, ведущий подкаста, возможно, лучший преподаватель радио-повествования в стране (хотя, если подумать, создатель Gimlet Алекс Блумберг дает ему возможность заработать деньги). Ознакомьтесь с серией практических рекомендаций Алекса по созданию радио. .Обратите внимание, это стоит денег. Я не проходил этот курс, но держу пари, что он отличный.

Я сделал Q&A “Как я работаю” для Lifehacker. Их вопрос: «Помимо телефона и компьютера, без какого устройства вы не можете жить и почему?» было озадачено, потому что казалось, что каждый, кого они когда-либо брали у интервью, получил тот же ответ, что и я.

Книга Reality Radio: рассказывать правдивые истории звуком была создана Центром документальных исследований и включает эссе многих продюсеров, включая меня.

The Radio Diaries Справочник репортера для подростков предназначен не только для подростков. Он бесплатный и содержит множество советов, которые будут полезны любому начинающему.

Ditto Набор инструментов DIY Radio Rookies , который включает в себя их собственный комикс, обучающие видео и листы с советами, все бесплатно.

И, черт возьми, почему бы и нет, вот мы с Джадом Абумрадом говорим о великом радио Джо Фрэнке – я был его помощником по производству – который не занимался журналистикой, но был похож на автора фильмов 1970-х годов, создавая радиоповествования, которые заставили вас задуматься. в середине действия и непреодолимо тянуло вас вперед.Все архивы Джо размещены на его веб-сайте.

Видео

Эти видео были сняты ныне не существующим телеканалом Current TV, который поощрял любителей во всем мире снимать свои собственные истории и транслировать их в эфир. Это было в серии видео, которые они создали, давая советы новичкам.

Часть 2 | Часть 3 | Часть 4

В Интернете я, кажется, более известен тем, что я сказал в одном из тех видеороликов Current TV, чем своими настоящими радиоработами.Это цитата о том, что вы начинаете осваивать ремесло, а не настолько хороши, насколько вам хотелось бы. Группа людей уже сняла видео с этой цитатой. Вот один от Дэниела Сакса.

Брайан Рид, наш старший продюсер, рассказал на конференции «Искусство повествования» о трех ключевых элементах хорошей истории: действие, размышления и ставки.

Трансом работал с видеооператором Эндрю Нортоном над созданием серии This Is Radio : видеопортреты радиопродюсеров, рассказывающих о своем процессе.

Механизм, который мы используем

This American Life Производители записывают в полевых условиях с помощью цифровых рекордеров Marantz PDM 661 с микрофонами-дробовиками Audio-Technica (AT835b, AT8035 и AT897).

Нам нравятся микрофоны-дробовики, потому что они дают более приятный звук для интервью с меньшим шумом в помещении, а когда вам нужно уловить звуки щелчков машин и мычания коров, а также все другие звуки окружающей среды, из которых состоит документальный радио-фильм, вы можете указать на то, что вы пытаетесь записать, и немного изолировать это от окружающей среды.

Иногда в особых ситуациях мы также будем использовать беспроводной микрофон, который неплохо иметь, но определенно не является необходимостью для новичка. Я купил свой первый радиоприемник, когда мне было 33 года. Я проработал на радио 14 лет без него. Это было, без шуток, дороже, чем машина, на которой я ездил в то время, профессиональная установка Lectrosonics, которая обошлась мне в 1800 долларов.

Мы редактируем и микшируем радиошоу на компьютерах Mac с помощью Pro Tools, используя его базовую настройку Mbox 2. В наши дни наш студийный микшер представляет собой изящную маленькую шестифейдерную вещательную консоль Axia.В студии у нас есть микрофоны Shure KSM-32, которые являются отличной копией великолепных Neumann U87 за $ 500 за $ 3400, которые вы слышите на крупных новостных шоу NPR. Наши были фактически подарены нам миссис Шур в первые дни нашего шоу. Shure Inc. находится в пригороде Чикаго, и мы полагаем, что она, должно быть, была поклонницей WBEZ.

Transom также имеет раздел инструментов, в котором есть множество обзоров дешевого и хорошего оборудования, которое можно использовать для изготовления радио. У них есть инструкции по цифровому редактированию и микшированию.

Работа и практика

Школы

Общественная радиостанция

Наш дистрибьютор PRX – идеалистическая организация, которая пытается найти способы привлечь новичков на общественное радио. У них есть система, позволяющая донести свои истории до станций, и специальный проект для молодых продюсеров под названием Generation PRX.

Cuba Jamming Ham Radio? Слушайте сами

Эти поставщики изначально выступали против схемы, называемой Open RAN, потому что они считали, что в случае ее реализации она нанесет ущерб – если не разрушит – их существующую бизнес-модель.Но столкнувшись с коллективной властью операторов, требующих нового способа построения беспроводных сетей, у этих поставщиков осталось немного вариантов, ни один из которых не был бы очень привлекательным. Некоторые в ответ попытались определить условия развития Open RAN, в то время как другие продолжают тянуть время и рискуют остаться позади.

Технология, лежащая в основе поколения беспроводной связи, например 5G, может занять десятилетие или больше, чтобы перейти от первоначальной идеи до полностью реализованного оборудования. Для сравнения, Open RAN возникла практически мгновенно.Менее чем за три года идея превратилась из не более чем концепции в несколько крупных развертываний по всему миру. Его сторонники считают, что это будет способствовать появлению огромных инноваций и снижению стоимости беспроводного доступа. Его недоброжелатели говорят, что это угрожает базовой сетевой безопасности и может привести к катастрофе. В любом случае, это переломный момент в индустрии связи, и пути назад нет.

Сеть Open RAN Rakuten Mobile включает радиомодули 4G от Nokia, на которых установлено программное обеспечение другого производителя.Компания развернула одну такую RAN в своей глобальной штаб-квартире в Токио. Сеть Open RAN также использует серверы для питания облачной сети. Фотографии: Rakuten

В общих чертах, сеть радиодоступа (RAN) – это структура, которая связывает оконечное устройство, такое как сотовый телефон, и большую проводную базовую сеть. Базовая станция сотовой связи, или вышка, является наиболее знакомым примером RAN. Другие разновидности базовых станций, такие как небольшие соты, которые отправляют и принимают сигналы на короткие расстояния в сетях 5G, также подходят для этого.

Чтобы функционировать в качестве этой ссылки, RAN выполняет несколько шагов. Например, когда вы используете свой телефон, чтобы позвонить другу или члену семьи в другом городе, вам необходимо находиться в пределах досягаемости вышки сотовой связи. Итак, первым делом антенны вышки сотовой связи должны принять сигнал телефона. Во-вторых, радио преобразует сигнал из аналогового в цифровой. В-третьих, компонент, называемый модулем основной полосы частот, обрабатывает сигнал, исправляет ошибки и, наконец, передает его в базовую сеть. В RAN эти компоненты – антенна, радио и блок основной полосы частот – могут рассматриваться и часто рассматриваются как отдельные технологические блоки.

Если вы отделяете радиомодуль и блок основной полосы частот друг от друга и разрабатываете и конструируете их независимо, вам все равно необходимо убедиться, что они работают вместе. Другими словами, вам нужно, чтобы их интерфейсы были совместимы. Без такой совместимости данные могут быть искажены или потеряны при переходе от радиомодуля к модулю основной полосы частот или наоборот. В худшем случае радиомодуль и модуль основной полосы частот с несовместимыми интерфейсами просто не будут работать вместе. Функциональная RAN должна иметь общий интерфейс между этими двумя компонентами.Однако, что удивительно, в настоящее время нет гарантии, что радиостанция, произведенная одним поставщиком, будет совместима с модулем основной полосы частот, произведенным другим поставщиком.

Спецификации стандартов интерфейса RAN, как и все стандарты для сотовых сетей, устанавливаются Проектом партнерства третьего поколения. Джино Масини, председатель рабочей группы 3GPP RAN3, говорит, что многие спецификации 3GPP, включая те, которые касаются интерфейсов, разработаны с учетом возможности взаимодействия. Однако Масини, который также является главным исследователем стандартизации в Ericsson, добавляет, что ничто не мешает производителю «дополнять» стандартизованный интерфейс дополнительными проприетарными технологиями.Многие поставщики поступают именно так – и Масини говорит, что это не ограничивает возможности взаимодействия поставщиков.

Другие в отрасли не согласны. «И Nokia, и Ericsson используют интерфейсы 3GPP, которые должны быть стандартными», – говорит Югина Джордан, вице-президент по маркетингу Parallel Wireless, компании из Нью-Гэмпшира, разрабатывающей технологии Open RAN. Но «эти интерфейсы не открыты, потому что каждый продавец создает свой собственный вкус », – добавляет она. Большинство этих специфичных для производителя настроек происходит в программном обеспечении и языках программирования, используемых для подключения радиомодуля к модулю основной полосы частот.Джордан говорит, что изменения в основном заключаются в том, что поставщики определяют параметры радиосвязи, которые намеренно оставлены незаполненными в стандартах 3GPP для будущего развития.

В настоящее время нет гарантии, что радиостанция, произведенная одним поставщиком, будет совместима с модулем основной полосы частот, произведенным другим поставщиком.

В конечном итоге это приводит к тому, что каждый производитель создает оборудование, которое слишком несовместимо с оборудованием других для удобства операторов. «В спецификации 3GPP мы видим все больше и больше пробелов, – говорит Оливье Симон, директор по инновациям в области радиосвязи французского оператора Orange.Саймон говорит, что из интерфейсов, определенных 3GPP, «вы можете видеть, что многие из них на самом деле не открыты в том смысле, что они не позволяют взаимодействовать с разными поставщиками на обеих сторонах интерфейса».

The O-RAN Alliance, из которых Саймон является членом исполнительного комитета, крупнейшей отраслевой группы, работающей над спецификациями Open RAN. Группа была создана в 2018 году, когда пять операторов – AT&T, China Mobile, Deutsche Telekom, NTT Docomo и Orange – объединились, чтобы возглавить дальнейшее развитие Open RAN в отрасли. РАН.«Я думаю, что реализация заключалась в том, что нам необходимо создать единый глобальный операторский голос, чтобы управлять этим разукрупнением и открытостью», – говорит Сачин Катти, доцент Стэнфордского университета и один из сопредседателей технического руководящего комитета O-RAN Alliance.

Члены альянса O-RAN надеются, что Open RAN сможет заполнить пробелы, созданные спецификациями 3GPP. Они сразу же заявляют, что не пытаются заменить спецификации 3GPP. Вместо этого они рассматривают Open RAN как необходимое ужесточение спецификаций для препятствовать тому, чтобы крупные поставщики использовали свои патентованные технологии в интерфейсах, тем самым блокируя операторов беспроводной связи в сетях с одним поставщиком.Принудительно открывая интерфейсы, отрасль беспроводной связи может прийти к совершенно новому способу проектирования своих сетей. И если эти открытые интерфейсы будут способствовать усилению конкуренции и снижению цен, тем лучше.

В начале развертывания 5G по всему миру, в 2019 году отраслевая группа GSM Association предсказала, что операторы потратят 1,3 триллиона долларов на инфраструктуру, оборудование и технологии 5G для своих сетей. На строительство RAN будет приходиться львиная доля этих капитальных затрат.И большая часть этих расходов пойдет на небольшую группу поставщиков, которые все еще могут предоставлять полные сквозные сети.

«Это всегда было проблемой, потому что RAN – самая дорогостоящая часть развертывания оператора», – говорит Шридхар Раджагопал, вице-президент по технологиям и стратегии в Mavenir, техасской компании, которая предоставляет сквозные сети. программного обеспечения. «На это уходит почти 60, 70 процентов затрат на развертывание». По прогнозам Ассоциации GSM, к 2025 году операторы будут тратить на RAN до 86 процентов своих капитальных бюджетов.

Неудивительно, что с такими большими деньгами операторы делают все возможное, чтобы избежать любых фиаско, вызванных несовместимым оборудованием. Самый надежный способ избежать такой катастрофы – придерживаться одного и того же поставщика от одного конца сети до другого, избегая, таким образом, любой возможности несовпадающих интерфейсов.

Еще одним фактором, вызывающим беспокойство операторов, является сокращение числа компаний, которые могут предоставить современные сквозные сети. Сейчас их всего три: Ericsson, Nokia и Huawei.Это трио поставщиков комплексных услуг может взимать высокие цены, поскольку операторы по существу привязаны к своим системам.

Даже появление нового поколения беспроводной связи не дает оператору четкой возможности сменить поставщика. Новые поколения беспроводных сетей поддерживают обратную совместимость, так что, например, телефон 5G может работать в сети 4G, когда он не находится в пределах досягаемости каких-либо ячеек 5G. Таким образом, по мере того, как операторы развивают свои развертывания 5G, они в основном придерживаются запатентованной технологии одного поставщика, чтобы обеспечить плавный переход.Основная альтернатива – отказаться от всего и заплатить еще больше за новое развертывание с нуля.

В индустрии беспроводной связи существует широкий консенсус в отношении того, что Open RAN позволяет выбирать различные компоненты RAN от разных поставщиков. Эта возможность, называемая дезагрегацией, также снимет напряжение, связанное с тем, будут ли компоненты взаимодействовать при соединении вместе. Является ли дезагрегация хорошей вещью, зависит от того, кого вы спрашиваете.

Операторам точно нравится.Dish, поставщик услуг телевидения и беспроводной связи, особенно агрессивно поддерживает Open RAN. Сиддхартха Ченумолу, вице-президент по развитию технологий в Dish, описывает свою первую реакцию на технологию: «Эй, здесь может быть что-то, что позволяет нам полностью дезагрегировать», – говорит он. «Мне не нужно полагаться только на Эрикссон. для предоставления радиоприемников или только Nokia “. Dish обязалась использовать Open RAN для наземного развертывания сети 5G в США в этом году.

Мелкие и более специализированные поставщики также оптимистично оценивают тот импульс, который Open RAN может принести их бизнесу.Для Software Radio Systems, производителя передовых программно-определяемых радиостанций, Open RAN упрощает сосредоточение на разработке нового программного обеспечения, не беспокоясь о потере потенциальных клиентов, запуганных задачей интеграции технологии в их более широкие сети.

Неудивительно, что три оставшихся производителя оборудования придерживаются разных взглядов. В феврале Франк Буэтар, генеральный директор Ericsson France, назвал Open RAN «экспериментальной технологией», которая еще не достигла зрелости и не может конкурировать с продуктами Ericsson.(В Ericsson отказались комментировать эту статью).

Но некоторые в отрасли считают, что производители оборудования намеренно замедляют развитие Open RAN. «Некоторые крупные поставщики постоянно поднимают ту или иную проблему, – говорит Пол Саттон, директор Software Radio Systems. – Эрикссон, вероятно, находится в той стороне, которая больше всех борется с Open RAN, потому что они, вероятно, будут больше всего терять “.

Не каждый крупный поставщик сопротивляется. Nokia, например, видит возможности.«Я думаю, нам нужно принять тот факт, что Open RAN все равно будет реализовываться, с нами или без нас», – говорит Томас Барнетт, руководитель стратегии и технологий мобильных сетей в Nokia. «Мы в Nokia решили действовать на опережение. занять лидирующую позицию, чтобы занять лучшую позицию на рынке ». Например, при развертывании Open RAN японского оператора Rakuten используется оборудование Nokia, и Nokia также работает с Deutsche Telekom над развертыванием системы Open RAN в Нойбранденбурге, Германия, в конце этого года.

Это не значит, что Nokia или другие поставщики находятся на одном уровне с операторами и специализированными поставщиками, такими как Software Radio Systems. На данный момент еще много споров. Эрикссон и другие поставщики утверждают, что создание большего количества открытых интерфейсов неизбежно создаст больше точек в сети для кибератак. Операторы и другие сторонники Open RAN возражают, что стандартизованные интерфейсы упростят для отрасли выявление и устранение уязвимостей. Кажется, что у всех разные мнения о том, насколько открытость является достаточной открытостью, или о том, насколько необходимо дезагрегировать аппаратные элементы RAN.

По прогнозам Ассоциации GSM, к 2025 году операторы будут тратить на RAN до 86 процентов своих капитальных бюджетов.

В своей наиболее амбициозной версии, Open RAN разделит RAN на более мелкие компоненты, помимо радиомодуля и блока основной полосы частот. Сторонники такого уровня разукрупнения полагают, что он привлечет еще больше поставщиков в отрасль беспроводной связи, поскольку позволит компаниям гиперспециализироваться. Оператор может заключить договор с поставщиком только на процессор, который, например, подготавливает данные, полученные из базовой сети, для беспроводной передачи.Многие представители отрасли также заявляют, что такая специализация ускорит технологические инновации, поскольку позволит заменить и развернуть новый компонент RAN, не дожидаясь обновления всего радиомодуля или модуля основной полосы частот. «Возможно, это одна из самых ярких возможностей, которые может предоставить Open RAN», – говорит Тед Раппапорт, директор-основатель NYU Wireless, исследовательского центра передовых беспроводных технологий.

Первые попытки индустрии беспроводной связи с дезагрегацией были вдохновлены самими спецификациями 5G.Эти спецификации разделяют модуль основной полосы частот, который отвечает за обработку и передачу данных в базовую сеть или из нее, на два меньших компонента. Одним из компонентов является распределенная единица, которая берет на себя ответственность за обработку данных. Другой компонент – это централизованное устройство, которое обеспечивает подключение к базовой сети. Преимущество такого разделения модуля основной полосы частот состоит в том, что централизованный модуль больше не нужно размещать в самой вышке сотовой связи. Вместо этого одно централизованное устройство может находиться в локальной серверной ферме, поддерживая соединение с базовой сетью для нескольких вышек сотовой связи в этом районе.

Альянс O-RAN работает над несколькими различными «функциональными разделениями» в RAN, чтобы создать больше возможностей для дезагрегирования помимо этого разделения между распределенным и централизованным блоком. Каждое из этих дополнительных разделений создает разделение где-то среди много шагов между поступлением сигнала из базовой сети и его передачей на мобильный телефон. Это немного похоже на обеденный перерыв: вы можете пообедать рано и, таким образом, перенести многие свои обязанности на послеобеденное время, или поработать несколько часов, прежде чем выбрать для более позднего обеда.

Одно важное разделение, называемое Split 7.2x, передает такие функции, как кодирование и декодирование сигналов, а также модуляция, распределенному устройству. С другой стороны, радиостанция отвечает за некоторые функции обработки света, такие как формирование луча, которое устанавливает конкретное направление передачи. Радио также по-прежнему отвечает за преобразование цифровых сигналов в аналоговые и наоборот.

Другой разделитель, Split 8, перекладывает даже ответственность за формирование луча на распределенный блок, оставляя радиомодуль только ответственным за преобразование сигналов.Напротив, Split 2 будет передавать кодирование, декодирование, модуляцию, формирование диаграммы направленности и даже больше функций обработки радиостанции, оставляя распределенный блок ответственным только за сжатие данных до меньшего числа битов перед передачей данных в централизованный блок.

«Некоторые крупные поставщики постоянно поднимают ту или иную проблему». Пол Саттон, Software Radio Systems

Цель создания открытых стандартов для нескольких типов разделения состоит в том, чтобы операторы могли затем приобретать более адаптированные компоненты для конкретного типа создаваемой ими сети.Например, оператор может выбрать Split 8 для крупномасштабного развертывания, требующего большого количества радиомодулей. Такое разделение позволяет радиостанциям быть как можно более «тупыми» и, следовательно, дешевыми, поскольку вся обработка происходит в централизованном блоке.

Технически возможно собрать дезагрегированную RAN с открытыми интерфейсами, используя только оборудование, но определяя Компоненты в программном обеспечении имеют некоторые преимущества. «Наша отрасль действительно стала ориентированной на оборудование», – говорит Чих-Лин И, который вместе с Катти из Стэнфорда является сопредседателем технического руководящего комитета O-RAN Alliance.«Каждое поколение наших сетей в основном полагается на специализированное оборудование с тесно связанным программным обеспечением. Поэтому каждый раз, когда нам требуется обновление, новый выпуск или новый частичный выпуск, на это уходят годы ».

Чтобы отойти от аппаратно-ориентированного подхода, O-RAN Alliance также поощряет беспроводную индустрию к тому, чтобы включать больше программного обеспечения в RAN. Программно-определяемые сети, которые заменяют традиционные аппаратные компоненты программируемыми эквивалентами программного обеспечения, более гибкие.Обновление виртуального компонента может быть таким же простым, как отправка нового кода на базовую станцию.

Акцент на программное обеспечение также позволяет отрасли рассматривать совершенно новые технологии, наиболее важной из которых является интеллектуальный контроллер RAN. RIC собирает данные из компонентов RAN десятков или сотен базовых станций одновременно и использует методы машинного обучения для перенастройки сетевых операций в реальном времени. Он основывает модификации на том, находятся ли определенные вышки сотовой связи под большой нагрузкой, например, или передают в сильный ливень, который может ослабить сигналы.RIC может перепрограммировать программные компоненты RAN для улучшения обслуживания. «Представьте себе возможность, в которой я действительно могу адаптировать свою сеть на основе пользовательского опыта, того, как пользователь себя чувствует в реальном времени», – говорит Ченумолу из Dish. «Насколько это здорово?»

С момента своего основания в 2018 году Альянс O-RAN вырос с пяти членов-учредителей – всех операторов – до более чем 260 участников. Из трех крупных поставщиков только Huawei не является членом, ссылаясь на свою убежденность в том, что системы Open RAN не могут работать так же хорошо, как проприетарные системы компании.Другие группы Open RAN растут аналогичными темпами. Коалиция политики Open RAN, например, была основана в мае 2020 года и уже насчитывает более 60 членов, работающих над координацией глобальной политики по разработке и развертыванию Open RAN.

Инженеры Rakuten могут установить базовую станцию 4G для развертывания Open RAN всего за 8 минут.

В последние месяцы Rakuten Mobile, подразделение японского гиганта электронной коммерции, и Dish взяли на себя обязательство использовать Open RAN для обширных новых развертываний 5G.После поручения британского правительства отключить все компоненты Huawei из беспроводных сетей, базирующаяся в Англии компания Vodafone заменяет эти компоненты в своих собственных сетях эквивалентами Open RAN. Из-за аналогичных требований местные операторы в Соединенных Штатах, такие как Inland Cellular из Айдахо, делают то же самое.

Эти развертывания не всегда шли по плану. Rakuten, в частности, столкнулся с некоторыми первоначальными неудачами, когда производительность его сети Open RAN не соответствовала производительности традиционной сквозной системы.Однако оператор сохраняет оптимизм и не отказывается от этого. Многие в отрасли не озабочены подобными проблемами, утверждая, что единственный способ сгладить недостатки технологии – это развернуть ее в нужном масштабе и посмотреть, что работает, а что нуждается в улучшении.

Есть еще нерешенные вопросы о том, где остановиться. Когда оператор покупает сквозную систему у Nokia, Ericsson или Huawei, он также знает, что может зависеть от этого поставщика в плане поддержки сети в случае возникновения проблем.Иначе обстоит дело с развертываниями Open RAN, где ни один поставщик, скорее всего, не возьмет на себя ответственность за проблемы взаимодействия. Более крупные операторы, вероятно, смогут поддерживать свои собственные сети Open RAN, но более мелкие операторы могут полагаться на такие компании, как Mavenir, которые позиционируют себя как системные интеграторы. Критики, однако, видят в этом подходе просто создание еще одного поставщика комплексных услуг – и добавление дополнительных расходов – для операторов, у которых нет опыта или ресурсов для поддержки своих собственных сетей.

В конце концов, истинное испытание Open RAN может наступить, когда придет время внедрять беспроводную связь следующего поколения. «Я думаю, что 6G будет построено с использованием Open RAN в качестве предварительного предположения», – говорит Раджат Пракаш, главный инженер отдела исследований и разработок в области беспроводной связи в Qualcomm.

Еще неизвестно, насколько далеко зайдет движение, чтобы дезагрегировать RAN, чтобы открыть новые интерфейсы или даже новые технологии. Важно то, что это движение уже получило существенный импульс.Несмотря на то, что в некоторых уголках отрасли все еще есть оговорки, операторы и мелкие продавцы придавали слишком большое значение идее, чтобы движение прекратилось. Open RAN никуда не денется. По мере развития беспроводная индустрия будет открыта для нового способа ведения бизнеса.

Эта статья появится в майском выпуске печати 2021 года как «Битва за первую милю 5G».

Микрофон включен (1924–1931)

Микрофон включен (1924–1931)

WFIR – вторая по возрасту радиостанция в Вирджинии и одна из старейших коммерческих радиостанций в стране.Станция, которую вы сейчас слушаете, чтобы узнать новости, погоду и ток-шоу в Роанок-Вэлли, появилась давно, как радиохобби мистера Фрэнка Э. Мэддокса.

Мэддокс строил и эксплуатировал любительскую станцию «3BIY», пока его работодатель, Richardson-Wayland Electrical Corporation, не убедил его в 1924 году построить коммерческую станцию.

Richardson-Wayland продавала радиоприемники и запчасти, и руководство знало, что могло бы продать больше радиостанций, если бы людям просто было что послушать. Роанокеры вообще ничего не слышали днем и могли улавливать только спорадические сигналы ночью.

Фасад магазина Richardson – Wayland в 1920-е годы. Оригинальный передатчик транслировался из нескольких домов на Чёрч-стрит, 106.

При внимательном рассмотрении этой фотографии можно предположить, что это оригинальный передатчик, построенный Фрэнком Мэддоксом в 1924 году. На карте слева представлены подтвержденные отчеты о приеме WDBJ, все ограничены восточной частью США.

5 ‘x 4-футовый передатчик для новой 20-ваттной паяльной лампы Роанока (многие современные станции передают мощность 50 000 ватт!) Был установлен в задней части магазина Richardson-Wayland на 106 West Church Avenue рядом с нынешней Texas Tavern.Мистер Ричардсон превратил свой офис в импровизированную студию.

Так родилась радиостанция, первоначально известная как WDBJ.

Первым музыкантом, вышедшим в эфир на присвоенной WDBJ частоте в 13.10, был Раймонд Джордан. 20 июня 1924 года игрок на банджо сопровождал Джордана на скрипке во время нескольких отрывков: «Солдатская радость», «Индейка в соломе» и «Дорогая Нелли Грей». В семи милях отсюда, недалеко от современной клиники Льюис-Гейл, группа промоутеров станции собралась в гостиной S.Х. МакВитти. МакВитти владел одним из немногих заводских приемных устройств в этом районе, и, как сообщается, трансляция велась громко и четко!

15-летний бросивший школу Винтон по имени Хейден Хаддлстон помогал Мэддоксу в те дни. Хаддлстон, «рыжеволосый диктор», в конце концов стал первой суперзвездой радио и телевидения Роанока. Он работал на радиовещании в течение 60 лет, в том числе в качестве ведущего шоу Хайдена Хаддлстона и Klub Kwiz.Последний транслировался потрясающе 19 лет и, возможно, является самым успешным шоу Роанока.

Большинство тех, кто слышал WDBJ в эти бурные дни, слушали самодельные радиоприемники, которые Мэддокс и Хаддлстон построили сами. Даже со своими самодельными наборами слушатели
не могли услышать очень много. Джордан говорит: «Мы были в эфире, может быть, два часа три дня в неделю», и никогда по обычному графику.

Roanoke Jug Band

Бедный мистер.Ричардсон в конце концов получил свой офис, когда он организовал создание настоящей студии для WDBJ в музыкальном отделе компании Thurman and Boone Company, где сейчас находится здание Heironimous. Стены и потолок были покрыты тяжелыми коврами.

Вскоре после этого WDBJ покинул комнату Турмана и Буна в пользу студии на втором этаже Grand Piano Company на Кэмпбелл-авеню. А зимой 1926-1927 годов WDBJ переехала в свои первые современные, специально построенные студии в здании американского театра, расположенном на Джефферсон-стрит и Кэмпбелл-авеню.

Американский театр

В феврале 1929 года инженеры модернизировали передатчик и переместили его на верхнюю часть здания компании Shenandoah Life Insurance. WDBJ теперь вещал в 9:30 утра, и технические специалисты увеличили мощность до 500 Вт в течение дня. Станция увеличивала мощность еще три раза… до 1000 ватт в 1934 году, до 5000 ватт в 1936 году и до 10 000 ватт днем и 5000 ватт ночью в 2014 году.

Хайден Хаддлстон представляет Roanoke Entertainers.

Одними из первых постоянных исполнителей в те дни были Музыкальный клуб «Утро четверга», «Роанок Энтертейнерзерс», «Струнный оркестр N&W», «Семья МакКрей» и «Роанокский кувшинный оркестр». Временами «развлечением» были доморощенные сборы и ухмылки, не намного более организованные, чем та первая трансляция. Слушатели также могли настроиться на прослушивание стихов, рассказов или лекций о вреде алкоголя.

Примечательно, что WDBJ присоединился к Columbia Broadcasting System 8 октября 1929 года.

CBS предоставила станции доступ к огромному количеству синдицированных музыкальных произведений, драматических произведений, сериалов и новостей, которые раньше никогда не звучали в Роаноке
, включая такие программы, как «Оркестр Пола Уайтмана» и трансляция «Войны народов» Орсона Уэллса в 1938 году. Миры ». Теперь Америка оказалась в домах Роанока, и связь с CBS продлилась более 70 лет.

Рут Эттинг

Менеджеры WDBJ осознали, что влияние радио растет после ужасающей реакции на «Войну миров» Орсона Уэллса.

Раймонд Джордан, первый музыкант, открывший WDBJ, помог наблюдать за этим грандиозным взрывом программирования. Джордан, маловероятный игрок на скрипке, который рано начал свою трудовую деятельность в качестве кладовщика в Норфолке и Вестерн, а также учителем в средней школе Ли, стал менеджером станции WDBJ в 1930 году. В конце концов он стал одним из отцов-основателей Вирджинской ассоциации Вещатели!

Raymond Jordan

Сбор средств на WHCP (LP) с помощью самодельных радиоприемников

Разговор с Майком Старлингом из WHCP объясняет концепцию Firefly Radio

Пол Маклейн ⋅
Опубликовано: 29 декабря 2016 г.

Многие общественные и общественные радиостанции часто используют подарки, чтобы побудить местных слушателей жертвовать средства радиостанции.Та же практика сбора средств используется общественной радиостанцией WHCP из Кембриджа, штат Мэриленд, однако предлагаемый подарок, безусловно, отличается и уникален по сравнению с той типичной кружкой или футболкой для общественного радио. Генеральный менеджер WHCP рассказал Radio World о том, как его станция превратилась в собственный мини-производитель самодельного радио Firefly.

Radio World: Майк, что именно такое Firefly Radio?
Майк Старлинг: Это единственная FM-радиостанция, встроенная в крышку емкости Ball с прикрепленными светодиодами «Firefly», которые загораются синхронно с программированием.

RW: Чья это была идея?
Скворец: Уильям Харрисон из WETA (FM), который помог вывести WHCP в эфир в 2015 году, попутно прислал мне радиоприемник Mason jar, который был одним из последних в рамках пакетной кампании кикстартера. двумя парнями в Бруклине, которые первыми, насколько нам известно, поместили радио на крышку банки Мэйсона. Это радио побудило одного из членов нашего правления задуматься о том, как его можно улучшить. Добавление настройки верхней крышки было одним шагом, но банки для консервирования напоминают нам об особых воспоминаниях, которые наши мамы и бабушки уносили в консервирование домашних джемов, чтобы радовать нас круглый год.И, конечно же, какой ребенок не перепрофилировал эти банки, чтобы ловить жучков-молний и продырявить крышки специальных фонарей нашей матери-природы жаркими летними ночами? Домашние мистические изыски круглый год? Для нас это звучит как самодельное радио!

RW: Кто и как их строит?
Старлинг: Член правления WHCP Джордж Войтех руководит технологической компанией Eastcor Engineering в Истоне, штат Мэриленд. Его команда дизайнеров проводит много свободного времени между 2 и 5 часами утра.м., прошлым летом они сделали несколько итераций макета, затем другие группы общественного радио, о которых мы рассказывали, предложили Firefly. Джордж сразу же ухватился за идею и передал ее своей команде дизайнеров. Чтобы вывести устройства на рынок в небольшом первоначальном количестве, в этом году печатные платы были собраны и доставлены из Китая (забастовка DHL означала переход на FedEx и всю сопутствующую таможенную неразбериху. Окончательная сборка была завершена стажерами старших классов WHCP, где к каждому радиоприемнику прилагается записка по контролю качества от стажера финальной сборки, в которой отмечается его оценка и долгосрочное стремление к карьере СМИ).

RW: Какой у вас спрос?
Starling: Мы изо всех сил стараемся держать их в наличии в нашем единственном магазине на улице от нас. Мы не были уверены, что какой-нибудь из них дойдет до праздников, поэтому только вчера мы опубликовали на нашем веб-сайте информацию о наличии для доставки в 48 нижних. Мы получили детали только для 1000 единиц. Если они будут хорошо продаваться, этим летом мы можем нанять больше стажеров и провести второй запуск с новыми функциями.

RW: Что еще читатели должны знать об этом опыте?
Starling: Люди до сих пор любят радио – ничто не сравнится с его простотой.Никто, включая нас, не знал, что WHCP будет производить и распространять радиоприемники, когда мы подписали контракт всего 18 месяцев назад. Это стало благоприятным кругом для нашей маленькой общественной радиостанции. Стажеры в старших классах получают опыт сборки и производства электроники, который всем нравится, и людям нравится демонстрировать свое крутое новое радио друзьям и семье, и все больше и больше людей слушают нас и слышат о станции как о положительной силе в обществе. В этом вся суть общинного радио.Он работает с сообществом, информирует его и помогает ему. С помощью этих радиоприемников мы обучаем стажеров не только управлению общественной радиостанцией, но и электронной сборке. Наш план состоит в том, чтобы работать с местным техническим центром средней школы, и по мере поступления последующих заказов ученики будут заниматься полной сборкой, программированием и тестированием радиоприемников. Нет ничего плохого в том, чтобы вернуть в наш город мелкотоварное производство!

Чтобы получать больше подобных новостей и быть в курсе всех наших ведущих новостей, функций и аналитических материалов, подпишитесь на нашу рассылку новостей здесь.

Старинные домашние и фермерские радиоприемники

КРИСТАЛЛИЧЕСКИЕ РАДИОПРИЕМНИКИ (начало 1920-х годов)

Радиоволна достаточно сильна, чтобы использовать наушники (батарейки не требуются).
Звуковой сигнал извлекается из радиоволны с помощью минерального кристалла.
К кристаллу прикасаются тонкой проволокой («кошачий ус»), пока не будет найдено полезное чувствительное место.
Настройка выполняется с использованием более короткого или более длинного отрезка проволочной катушки.
Требуется внешняя антенна (50–100 футов) и заземление.
Это радио легко можно сделать самодельным.
Джефф Робертс в Великобритании построил несколько красивых современных радиоприемников на кристалле.

Регенеративные радиостанции середины 1920-х годов)

Стал доступным после изобретения вакуумной лампы.
Недавно изобретенная электронная лампа могла усилить радиосигнал настолько, чтобы можно было использовать динамик, чтобы вся семья могла слушать музыку и шоу.
Поскольку лампы были дорогими, в радиоприемнике использовалась только одна лампа.
«Регенеративный» означает, что слабый радиосигнал усиливается, затем часть проходит через трубку снова и снова, каждый раз повторно усиливаясь, чтобы сделать сигнал достаточно сильным для говорящего.

Настроенные радиочастотные (TRF) радиоприемники (середина 1920-х гг.)

Новый дизайн, когда трубки были дешевле.
Первая и вторая лампы усиливают радиосигнал.Третья трубка извлекает звуковой сигнал из радиосигнала. Четвертый и пятый усиливают аудиосигнал для динамика.
Эта конструкция обеспечивает лучшую чувствительность для получения слабых станций и большую избирательность для разделения близких сигналов.
Вот руководство пользователя модели 1-A Stomberg-Carlson 1924 года выпуска. И радиокаталог Montgomery Ward 1922 года.
Он также решил проблему (случайное колебание) с регенеративными радиостанциями.
Но каждая из первых трех цепей должна быть настроена на радиостанцию индивидуально с помощью отдельных регуляторов настройки (см. Фото). Это не всегда просто.

Superhetrodyne Radios (1930-е годы вперед)

При повороте шкалы настройки станции настраивается также внутренний радиочастотный сигнал.
