Амперметр для самодельного блока питания.

Для того чтобы изготовить шунт, надо рассчитать его сопротивление. Заходим на страницу «Карта сайта», выбираем категорию «Программы», заходим в заметку «Программы» и скачиваем «Программу для работ с проволокой». Так, программа есть. Теперь берем измерительную  головку, лучше, если она будет с током полного отклонения стрелки 50 или 100 микроампер. Эти параметры называются чувствительностью  измерительной головки. Произведем расчет для головки с током в 50 микроампер. Зададимся измеряемым током, допустим 10А.

1)      Замеряем сопротивление прибора (головки), для моей оно равно 1454 Ома.
2)      В формулу 1 подставляем все имеющиеся данные: Ток прибора — Iприбора=0, 00005А; Ток измеряемый — Iизмеряемый=10А. Сопротивление прибора Rприбора= 1454 Ома.
3)      Определили сопротивление шунта Rш=0,00727 Ом.

Открываем программу. Нажимаем вверху на вторую клавишу для определения длины шунта. Справа из выпадающего списка выбираем материал для шунта. Я для таких амперметров в качестве материала всегда использую светлую луженую жесть от консервных банок из-под сгущенного молока. И так, выбираем  сталь.
Ее удельное сопротивление примерно в 10 раз больше чем у меди, поэтому геометрические размеры шунта будут меньше. Замеряем микрометром толщину жестянки, у моей она равна 0,2мм. Выбираем ширину полоски жести, девяти миллиметров для тока в десять ампер я думаю хватит, тем более, что плоский  проводник имеет большую площадь охлаждения.

Если будет уж очень сильно греться, то ширину можно увеличить и пересчитать шунт. Определяем площадь сечения нашего шунта S=0,2×9=1,8 квадратных мм. Выбираем величину ввода — «площадь поперечного сечения». Вводим это значение в соответствующее окно. Вводим величину необходимого сопротивления шунта. Нажимаем на «Результат» и получаем длину проводника равной 74 миллиметрам.

Берем банку 1 (Фото 1) и вырезаем из ее жести соответствующую полоску. На фото я показал, какие формы можно придавать шунту. Под номером 4 шунт для печатного монтажа, концы полоски припаиваются к печатным площадкам. Вообще я всегда немного увеличиваю длину таких шунтов, что ведет к увеличению их сопротивления и в следствии с этим увеличению падения напряжения на на данном шунте при одном и том же токе. Зато появляется возможность точно отрегулировать показания амперметра с помощью добавочного резистора, включенного последовательно с измерительной головкой. См. фото2.

Фото_2

Конечно, в качестве шунтирующего резистора можно использовать и медный обмоточный провод, но тогда шунт будет очень длинным. Хотя давайте попробуем.  Вводим новые данные в соответствующие окна. Смотрим следующий скиншот_2. Получаем шунт в виде проволоки длиной 51см. Не стоит сматывать проволоку в катушку и концентрировать тепло в одном месте. Просто проденьте этот кусок проволоки во

Скриншот_2

фторопластовую трубочку и используйте его, как монтажный провод к выходной клемме вашего блока питания. Естественно от концов этого шунта пойдут два провода к измерительной головке.

Обсудить эту статью на – форуме “Радиоэлектроника, вопросы и ответы”.

Просмотров:60 343

изготовление своими руками, расчет шунта для амперметра постоянного тока, схема включения устройства

Амперметр – прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение – включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления.

Зачем нужен шунт?

Шунт – это полосковая линия (усиленная дорожка на плате) или отрезок провода с достаточно толстым сечением, низкоомная (менее 1 Ом) катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, 50-амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. На жаргоне электриков это явление называется «на шкале не хватает ампер». А точнее – диапазон замеров по току на этом же амперметре не охватывает такие высокие токи.

Расчёт сопротивления шунта

Кроме закона Ома для участка цепи – её разрыва, в который включён амперметр, – в расчёт берётся и формула Кирхгофа. Общий ток, протекающий в месте включения прибора, равен сумме токов, проходящих через сам амперметр и его шунт.

Сопротивление амперметра в разы больше внешнего шунта. Ток, проходящий по внешнему шунту, в эти же несколько раз больше, чем на самом амперметре.

В случае с цифровым прибором, где вместо измерительной головки используется датчик тока и аналого-цифровой преобразователь, распределение токов, составляющих общий ток цепи, не меняется.

Схема включения устройства

Амперметр включается последовательно в разрыв цепи. Последний может находиться в любом её месте. Сам прибор показывает, сколько ампер в час потребляет эта цепь. Внешний шунт также включается последовательно в цепь, но в тот же самый разрыв, получается, параллельно самому амперметру.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина.

Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Что требуется?

Для изготовления шунта, кроме проволоки, проводов, диэлектрика и крепежа, потребуются следующие приборы.

• Готовый миллиамперметр. Можно использовать и гальванометр – измерительную головку без внутренних шунтов, резисторов и так далее.
• Лабораторный блок питания, выдающий требуемый ампераж. Можно воспользоваться и автомобильным аккумулятором, в цепь с которым последовательно включена, например, фара на 100/90 Вт на основе лампы накаливания. Если такой фары нет, можно подключить отрезок нихромовой электроспирали или мощный керамический резистор на десятки ватт. Ни в коем случае не подключайте шунт с прибором «накоротко», без нагрузки.
• При работе с бытовой осветительной сетью – выпрямительный диодный мост (или одиночные высоковольтные диоды) и дополнительный защитный автомат на 16 А, плавкие предохранители на несколько ампер.

Напряжение подаётся только после правильной сборки цепи.

Шунт своими руками

Спирально сматывать проволоку (или эмальпровод) не рекомендуется – индуктивность получившейся катушки уменьшит точность амперметра. Катушечное шунтирование имеет недостаток – гашение скачков тока, особенно в случае дросселированной (с сердечником) катушки. Если отрезок проволоки слишком длинный, расположите его в виде волнистой «змейки».

В качестве диэлектрика подойдёт любой изолятор – от керамического до текстолитового. К тому же скрученный в виде катушки провод может перегреть диэлектрик, не выдерживающий повышенной – более 150 градусов – температуры.

А к перегреву устойчивы лишь керамика и закалённое стекло.

• Сначала вырезается диэлектрическая пластина, в которой сверлятся отверстия под болты с шайбами и гайками. Материал – текстолит, гетинакс, дерево или композитные материалы.
• Для существенной изоляции тепла проволоки от несущей пластины на болты устанавливаются керамические колечки. После них ставятся шайбы, зажимающие проволоку.
• Для предотвращения самопроизвольного раскручивания и выпадения проволоки и проводов перед гайками проставляются гроверные шайбы.
• Наконец, вставляются провода и концы проволоки между шайбами, а гайки затягиваются.

Полученная деталь подключается параллельно амперметру или гальванометру.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Амперметр с новым шунтом готов к работе. Можно подключить щупы или токовые клещи.

С несколькими шунтами

Из амперметра получится и самодельный килоамперметр. Так, из 100-амперного прибора легко сделать амперметр на 2 кА. Более высокие значения на практике вряд ли понадобятся. Если у вас в наличии имеется прибор с одноамперным диапазоном измерений, сделайте несколько коммутируемых шунтов. Незачем переразмечать шкалу – достаточно подобрать шунты на 5, 10, 50, 100 и более ампер. Они помещаются в один внешний корпус вместе с выходными клеммами (для щупов) и многопозиционным переключателем, рассчитанным на такие значения тока.

Режимы помечаются маркером «x5», «x10» и так далее. Когда режим один, а амперметр переделан из одно- в десятиамперный, то слева от буквы «А» надпишите «x10» меньшим шрифтом.

При изготовлении многорежимного амперметра провода, соединяющие переключатель с шунтами и прибором, должны быть максимально короткими. Излишне длинные провода, подключённые к готовому шунту, имеющему точное сопротивление, и уже проградуированному прибору, приведут к заметной погрешности измерений – они включаются последовательно с шунтом и прибором, имеют своё, пусть и очень малое, сопротивление. Переключатель низкого качества со значительно окисленными контактами приведёт к тому, что прибор попросту начнёт «врать» – его токоведущие части и замыкающий подпружиненный шарик также вносят паразитное сопротивление.

Заводские амперметры проходят тщательную поверку, едва сойдя с конвейера. Недочёты учитываются при выпуске приборостроительным заводом следующей партии амперметров. Амперметры, имеющие значительную погрешность, бракуются и направляются на переработку.

О том, как произвести расчет шунта для амперметра, смотрите далее.

изготовление своими руками, расчет шунта для амперметра постоянного тока, схема включения устройства

Амперметр – прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение – включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления.

Зачем нужен шунт?

Шунт – это полосковая линия (усиленная дорожка на плате) или отрезок провода с достаточно толстым сечением, низкоомная (менее 1 Ом) катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, 50-амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. На жаргоне электриков это явление называется «на шкале не хватает ампер». А точнее – диапазон замеров по току на этом же амперметре не охватывает такие высокие токи.

Расчёт сопротивления шунта

Кроме закона Ома для участка цепи – её разрыва, в который включён амперметр, – в расчёт берётся и формула Кирхгофа. Общий ток, протекающий в месте включения прибора, равен сумме токов, проходящих через сам амперметр и его шунт.

Сопротивление амперметра в разы больше внешнего шунта. Ток, проходящий по внешнему шунту, в эти же несколько раз больше, чем на самом амперметре.

В случае с цифровым прибором, где вместо измерительной головки используется датчик тока и аналого-цифровой преобразователь, распределение токов, составляющих общий ток цепи, не меняется.

Схема включения устройства

Амперметр включается последовательно в разрыв цепи. Последний может находиться в любом её месте. Сам прибор показывает, сколько ампер в час потребляет эта цепь. Внешний шунт также включается последовательно в цепь, но в тот же самый разрыв, получается, параллельно самому амперметру.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Что требуется?

Для изготовления шунта, кроме проволоки, проводов, диэлектрика и крепежа, потребуются следующие приборы.

• Готовый миллиамперметр. Можно использовать и гальванометр – измерительную головку без внутренних шунтов, резисторов и так далее.
• Лабораторный блок питания, выдающий требуемый ампераж. Можно воспользоваться и автомобильным аккумулятором, в цепь с которым последовательно включена, например, фара на 100/90 Вт на основе лампы накаливания. Если такой фары нет, можно подключить отрезок нихромовой электроспирали или мощный керамический резистор на десятки ватт. Ни в коем случае не подключайте шунт с прибором «накоротко», без нагрузки.
• При работе с бытовой осветительной сетью – выпрямительный диодный мост (или одиночные высоковольтные диоды) и дополнительный защитный автомат на 16 А, плавкие предохранители на несколько ампер.

Напряжение подаётся только после правильной сборки цепи.

Шунт своими руками

Спирально сматывать проволоку (или эмальпровод) не рекомендуется – индуктивность получившейся катушки уменьшит точность амперметра. Катушечное шунтирование имеет недостаток – гашение скачков тока, особенно в случае дросселированной (с сердечником) катушки. Если отрезок проволоки слишком длинный, расположите его в виде волнистой «змейки».

В качестве диэлектрика подойдёт любой изолятор – от керамического до текстолитового. К тому же скрученный в виде катушки провод может перегреть диэлектрик, не выдерживающий повышенной – более 150 градусов – температуры. А к перегреву устойчивы лишь керамика и закалённое стекло.

• Сначала вырезается диэлектрическая пластина, в которой сверлятся отверстия под болты с шайбами и гайками. Материал – текстолит, гетинакс, дерево или композитные материалы.
• Для существенной изоляции тепла проволоки от несущей пластины на болты устанавливаются керамические колечки. После них ставятся шайбы, зажимающие проволоку.
• Для предотвращения самопроизвольного раскручивания и выпадения проволоки и проводов перед гайками проставляются гроверные шайбы.
• Наконец, вставляются провода и концы проволоки между шайбами, а гайки затягиваются.

Полученная деталь подключается параллельно амперметру или гальванометру.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Амперметр с новым шунтом готов к работе. Можно подключить щупы или токовые клещи.

С несколькими шунтами

Из амперметра получится и самодельный килоамперметр. Так, из 100-амперного прибора легко сделать амперметр на 2 кА. Более высокие значения на практике вряд ли понадобятся. Если у вас в наличии имеется прибор с одноамперным диапазоном измерений, сделайте несколько коммутируемых шунтов. Незачем переразмечать шкалу – достаточно подобрать шунты на 5, 10, 50, 100 и более ампер. Они помещаются в один внешний корпус вместе с выходными клеммами (для щупов) и многопозиционным переключателем, рассчитанным на такие значения тока.

Режимы помечаются маркером «x5», «x10» и так далее. Когда режим один, а амперметр переделан из одно- в десятиамперный, то слева от буквы «А» надпишите «x10» меньшим шрифтом.

При изготовлении многорежимного амперметра провода, соединяющие переключатель с шунтами и прибором, должны быть максимально короткими. Излишне длинные провода, подключённые к готовому шунту, имеющему точное сопротивление, и уже проградуированному прибору, приведут к заметной погрешности измерений – они включаются последовательно с шунтом и прибором, имеют своё, пусть и очень малое, сопротивление. Переключатель низкого качества со значительно окисленными контактами приведёт к тому, что прибор попросту начнёт «врать» – его токоведущие части и замыкающий подпружиненный шарик также вносят паразитное сопротивление.

Заводские амперметры проходят тщательную поверку, едва сойдя с конвейера. Недочёты учитываются при выпуске приборостроительным заводом следующей партии амперметров. Амперметры, имеющие значительную погрешность, бракуются и направляются на переработку.

О том, как произвести расчет шунта для амперметра, смотрите далее.

изготовление своими руками, расчет шунта для амперметра постоянного тока, схема включения устройства

Амперметр – прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение – включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления.

Зачем нужен шунт?

Шунт – это полосковая линия (усиленная дорожка на плате) или отрезок провода с достаточно толстым сечением, низкоомная (менее 1 Ом) катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, 50-амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. На жаргоне электриков это явление называется «на шкале не хватает ампер». А точнее – диапазон замеров по току на этом же амперметре не охватывает такие высокие токи.

Расчёт сопротивления шунта

Кроме закона Ома для участка цепи – её разрыва, в который включён амперметр, – в расчёт берётся и формула Кирхгофа. Общий ток, протекающий в месте включения прибора, равен сумме токов, проходящих через сам амперметр и его шунт.

Сопротивление амперметра в разы больше внешнего шунта. Ток, проходящий по внешнему шунту, в эти же несколько раз больше, чем на самом амперметре.

В случае с цифровым прибором, где вместо измерительной головки используется датчик тока и аналого-цифровой преобразователь, распределение токов, составляющих общий ток цепи, не меняется.

Схема включения устройства

Амперметр включается последовательно в разрыв цепи. Последний может находиться в любом её месте. Сам прибор показывает, сколько ампер в час потребляет эта цепь. Внешний шунт также включается последовательно в цепь, но в тот же самый разрыв, получается, параллельно самому амперметру.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Что требуется?

Для изготовления шунта, кроме проволоки, проводов, диэлектрика и крепежа, потребуются следующие приборы.

• Готовый миллиамперметр. Можно использовать и гальванометр – измерительную головку без внутренних шунтов, резисторов и так далее.
• Лабораторный блок питания, выдающий требуемый ампераж. Можно воспользоваться и автомобильным аккумулятором, в цепь с которым последовательно включена, например, фара на 100/90 Вт на основе лампы накаливания. Если такой фары нет, можно подключить отрезок нихромовой электроспирали или мощный керамический резистор на десятки ватт. Ни в коем случае не подключайте шунт с прибором «накоротко», без нагрузки.
• При работе с бытовой осветительной сетью – выпрямительный диодный мост (или одиночные высоковольтные диоды) и дополнительный защитный автомат на 16 А, плавкие предохранители на несколько ампер.

Напряжение подаётся только после правильной сборки цепи.

Шунт своими руками

Спирально сматывать проволоку (или эмальпровод) не рекомендуется – индуктивность получившейся катушки уменьшит точность амперметра. Катушечное шунтирование имеет недостаток – гашение скачков тока, особенно в случае дросселированной (с сердечником) катушки. Если отрезок проволоки слишком длинный, расположите его в виде волнистой «змейки».

В качестве диэлектрика подойдёт любой изолятор – от керамического до текстолитового. К тому же скрученный в виде катушки провод может перегреть диэлектрик, не выдерживающий повышенной – более 150 градусов – температуры. А к перегреву устойчивы лишь керамика и закалённое стекло.

• Сначала вырезается диэлектрическая пластина, в которой сверлятся отверстия под болты с шайбами и гайками. Материал – текстолит, гетинакс, дерево или композитные материалы.
• Для существенной изоляции тепла проволоки от несущей пластины на болты устанавливаются керамические колечки. После них ставятся шайбы, зажимающие проволоку.
• Для предотвращения самопроизвольного раскручивания и выпадения проволоки и проводов перед гайками проставляются гроверные шайбы.
• Наконец, вставляются провода и концы проволоки между шайбами, а гайки затягиваются.

Полученная деталь подключается параллельно амперметру или гальванометру.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Амперметр с новым шунтом готов к работе. Можно подключить щупы или токовые клещи.

С несколькими шунтами

Из амперметра получится и самодельный килоамперметр. Так, из 100-амперного прибора легко сделать амперметр на 2 кА. Более высокие значения на практике вряд ли понадобятся. Если у вас в наличии имеется прибор с одноамперным диапазоном измерений, сделайте несколько коммутируемых шунтов. Незачем переразмечать шкалу – достаточно подобрать шунты на 5, 10, 50, 100 и более ампер. Они помещаются в один внешний корпус вместе с выходными клеммами (для щупов) и многопозиционным переключателем, рассчитанным на такие значения тока.

Режимы помечаются маркером «x5», «x10» и так далее. Когда режим один, а амперметр переделан из одно- в десятиамперный, то слева от буквы «А» надпишите «x10» меньшим шрифтом.

При изготовлении многорежимного амперметра провода, соединяющие переключатель с шунтами и прибором, должны быть максимально короткими. Излишне длинные провода, подключённые к готовому шунту, имеющему точное сопротивление, и уже проградуированному прибору, приведут к заметной погрешности измерений – они включаются последовательно с шунтом и прибором, имеют своё, пусть и очень малое, сопротивление. Переключатель низкого качества со значительно окисленными контактами приведёт к тому, что прибор попросту начнёт «врать» – его токоведущие части и замыкающий подпружиненный шарик также вносят паразитное сопротивление.

Заводские амперметры проходят тщательную поверку, едва сойдя с конвейера. Недочёты учитываются при выпуске приборостроительным заводом следующей партии амперметров. Амперметры, имеющие значительную погрешность, бракуются и направляются на переработку.

О том, как произвести расчет шунта для амперметра, смотрите далее.

Блог инженера: Самодельный шунт для амперметра

Еще до праздников купил модуль амперметра 91C16 шкала которого размечена для измерения постоянного тока до 5А. Встроенный шунт отсутствует, а какой нужен для этого модуля в описании не было указано.

Чтобы подобрать шунт нужно знать ток при котором стрелка отклоняется в крайнее положение. Для этого ставлю на лабораторном блоке питания напряжение 1В и подключаю модуль последовательно с резистором 10кОм. В этом случае ток не превысит 100мкА и очень маловероятно что чувствительность этого модуля лучше. В результате стрелка не отклонилась вовсе – меняю сопротивление на 1кОм и стрелка немного отклоняется. Ставлю вместо постоянного резистора многооборотный подстроечник такого же номинала и подбираю положение когда стрелка отклоняется до крайней отметки.

Теперь нужно измерить падение напряжения на модуле – получилось около 147мВ. Далее в разрыв цепи включается мультиметр в режиме изменения миллиампер и измерится ток – получилось около 10мА. А зная падение напряжения и протекающий ток можно рассчитать сопротивление катушки модуля.

R_мод = U_мод / I_мод = 0.147 / 0.01 = 14.7 Ом


Зная сопротивление рамки и ток полного отклонения стрелки можно посчитать сопротивление токового шунта.

R_ш = R_приб * I_приб / (I_раб – I_приб) = 14.7 * 0.01 / (5 – 0.01) = 0.0294589 Ом

В магазине можно купить шунт на 0.015 Ом и соединить два последовательно, но первого января магазины закрыты да и нужно немного меньше чем получится.

Нашел таблицу удельного сопротивления меди

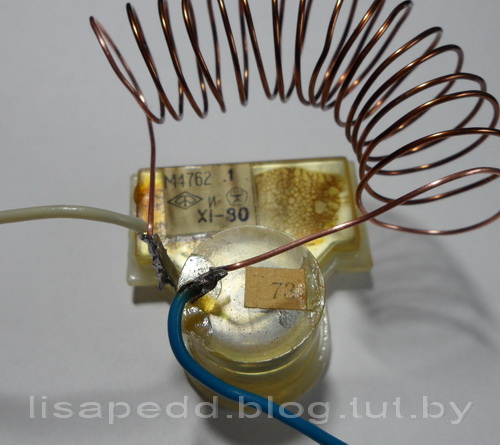

А в куче старых проводов нашелся отрезок коаксиального кабеля центральная жила которого из меди и имеет диаметр 1мм. Теперь можно посчитать требуемую длину медной жилы

L = R_шунт / R_удельн = 0. 0294589 / 0.023 = 1.28м


Отрезаю 1.5м от кабеля и снимаю оплетку и изоляцию с медной жилы. Теперь нужно выставить на лабораторном блоке питания напряжение 1В и замкнув накоротко выход через отрезок жилы выставляю ток в цепи на 5А. Далее нужно подключить амперметр к “шунту” и двигая один из выводов подобрать такое положение чтобы стрелка отклонялась до максимального деления, но не уходила в “зашкал”.

Для перестраховки включил мультиметр между лабораторником и шунтом и проверил что промежуточные значения совпадают (на самом деле немного не совпадают, но мне большой точности и не требуется). Для экономии места намотал провод на оправке и запаял в схему.


 Теперь о недостатках самого модуля 91C16:


• Модуль электризуется и может заметно врать.
• Градуировка шкалы нелинейная и самая большая погрешность в районе 1А.


Шунт для амперметра 10а своими руками

Расчет измерительного шунта миллиамперметра

Шунт (англ. Shunt) — электрическое или магнитное ответвление, которое включают параллельно основного контура цепи. Параллельное подключение одного звена электрической цепи к другому с целью понижения общего электрического сопротивления называется процессом шунтирования. Это нашло широкое применение в схемотехнике.

Шунты измерительных приборов

Измерительный шунт — сопротивление, параллельно подключенное к зажимам измерительного амперметра (параллельно его внутреннему электрическому сопротивлению). Это позволяет прибору расширить измерительный диапазон по току при снижении его чувствительности и разрешающей способности.

Измерительные шунты производят из манганина. В зависимости от конструктивного исполнения бывают:

Для определения небольших значений тока (не более 30 А) шунт чаще всего находится внутри корпуса прибора. В случае измерения внушительных значений тока во избежание чрезмерного нагрева корпуса шунт имеет наружную конфигурацию исполнения.

В портативных магнитоэлектрических устройствах, рассчитанных на силу тока не более 30 ампер, внутренние шунты рассчитаны на несколько граничных значений измеряемой величины.

Многопредельный шунт устроен в виде ряда резисторов, которые возможно коммутировать в соответствии с пределом измерения, рычажным тумблером либо путем перемещения провода с одной клемы на другую.

У внешних резисторов, как правило, присутствует калибровка, с расчётом на распространенные значения тока и напряжения. Такие шунтирующие сопротивления имеют ряд номинальных значений напряжения: 10, 15, 30, 50, 60, 75, 100, 150 и 300 мВ.

При использовании элементов шунтирования в измерениях величин переменного тока наблюдается добавочная погрешность, связанная с преобразованием частоты, поскольку сопротивления измерительного механизма и шунтирующего устройства находятся в различных зависимостях от частоты.

Шунтирующие звенья классифицируются согласно точности: 0,02, 0,05, 0,1, 0,2, и 0,5. Цифровые значения, отвечающие каждому классу, указывают на допустимую величину расхождения сопротивления с его номиналом, выраженную в процентах.

Эксплуатационные требования, выдвигаемые к элементам шунтирования: низкие потери напряжения в области шунта, во избежание перегрева оборудования; стабильное значение сопротивления, обеспечивающие точность измерения; стойкость к коррозии и к воздействиям окружающей среды.

Контроль величины постоянного тока имеет широкий диапазон применения, в том числе:

• фотоэлектрическая промышленность,
• источники электропитания общественного транспорта,
• электрические генераторы и двигатели,
• оборудование для сварочных работ,
• инверторы,
• и другие системы с наличием высоких значений постоянного тока.

Во многих промышленных отраслях применение шунтирующих резисторов зарекомендовало себя как надежный, точный и долговременный способ для беспрерывного измерения тока постоянной величины.

Расчет и изготовление шунта

Амперметр M367 имеет максимальный предел измерения тока 150 А. Очевидно, что при определении таких величин силы тока задействовано внешнее шунтирующее сопротивление. Освобожденный от влияния шунтирующего элемента прибор приобретает свойства миллиамперметра с максимальным показанием силы тока 30 мА.

Следовательно, варьируя разными значениями сопротивления електр. звена, можно добиться любой области измерения. Чтобы подтвердить это на практике, можно создать шунт для амперметра своими руками.

Основные понятия и формулы

Значение суммарной величины тока I распределяется между шунтирующим резистором (Rш, Iш) и изм. прибором (Rа, Iа) и находится в обратно пропорциональной зависимости сопротивлению этих участков.

Электросопротивление ответвления измерительной цепи: Rш=RаIа / (I-Iа).

Для умножения масштаба измерения в n раз следует принять значение: Rш=(n-1) / Rа, при этом показатель n=I/Iа — коэффициент шунтирования.

Расчет шунтирующего звена

Для расчета шунта микроамперметра можно воспользоваться данными об измерительной головке прибора: сопротивление рамки (Rрам), величина тока, которая соответствует максимальному отклонению индикаторной стрелки (Iинд) и наибольшее значение прогнозируемой шкалы измерения тока (Imax). Максимальным измеряемым током примем значение 30 мА. Значение Iинд определяется экспериментальным путем. Для этого последовательно включается в электрическую цепь переменный резистор R, шкала индикатор и измерительный тестер.

Перемещая ходунок резистора R, следует добиться максимального показания стрелки на шкале индикатора и зафиксировать показания Iинд на тестере. Вследствие опыта известны величины Iинд = 0.0004 А и Rрам=1кОм (также измеряется тестером), этого достаточно для дальнейшего расчета сопротивления шунта микроамперметра (индикатора) по формуле:

Rш=Rрам * Iинд / Imax; получаем Rш=13,3 Ом.

Длина проводника

Выбрав материал для изготовления и зная величину его удельного сопротивления, необходимо рассчитать длину токовой части шунта.

Согласно соотношению: Rш=p*J/S,

где: p-удельное сопротивление, J-длина, S- площадь поперечного сечения проводника, подбираются геометрические параметры медного провода (p=0.0175 Ом*мм2 /м).

Величину площади можно рассчитать из формулы, вооружившись предполагаемым значением диаметра:

Тогда искомая величина будет равна:

При диаметре проводника d= 0. 1 мм, подставив значения получается длина:

Расчет шунта для амперметра постоянного тока определил такие выходные данные:

максимальный ток измерения — 30 мА;

материал проводника — медная жила 0.1 мм в диаметре длиною 0,45 м.

Для удобства и упрощения расчетов относительно шкал измерительных приборов используют онлайн-калькулятор.

Амперметр для зарядного устройства

Нелишним будет знать, как сделать из вольтметра амперметр и применить его в процессе контролирования силы тока при зарядке аккумуляторных батарей.

Необходимый стрелочный вольтметр проверяется на способность стрелки полностью отклонятся вдоль измерительной шкалы. Следует убедиться в отсутствии добавочных сопротивлений или внутреннего шунта.

До этого был рассмотрен расчетный метод подбора шунтирующего резистора, в этом случае самодельный амперметр получается сугубо практическим путем, с помощью добавочного изм. прибора или тестера с пределом измерения до 8 А.

Соединяется в простую схему зарядный выпрямитель, дополнительный образцовый амперметр, проводник для будущего шунта и заряжаемая аккумуляторная батарея.

Для изготовления шунта для амперметра 10А своими руками на концах неизолированного толстого медного проводника длиною до 80 см выгибаются кольцеобразные дуги под крепеж болтом. После чего подсоединяется последовательно с образцовым изм. прибором в электрическую цепь выпрямитель — аккумулятор.

Один из концов стрелочного вольтметра основательно соединяется с шунтом, а другим, как щупом, проводится по медному проводу. Подается питание через выпрямитель и устанавливается по образцовому амперметру сила тока в цепи 5А.

Начиная от места крепления, щупом от вольтметра следует вести по проводу, пока на обоих приборах не установятся одинаковые значения тока. Согласно величине сопротивления рамки используемого стрелочного вольтметра определяется нужная длина провода шунтирования величиною до метра.

Проводник шунта возможно смотать в виде спирали либо как-то еще. Витки легонько растянуть с целью избежать прикосновений между ними или изолировать хлорвиниловой трубкой по всей длине спирали шунта.

Вариант предварительного определения длины провода для последующей замены изолированным проводником тоже вполне приемлем и практичен, но требует внимательности и тщательности в операциях замены шунта, повторяя все этапы по нескольку раз. Связано это с точностью показаний амперметра.

Соединительные провода от вольтметра должны быть обязательно припаяны непосредственно к шунтирующей спирали, иначе прибор будет иметь погрешности в показаниях.

Провода соединяющие шунт и изм. прибор выбирают произвольной длины, поэтому шунтирующий элемент возможно поместить в любой части корпуса выпрямителя.

Шкала амперметра для измерения величины постоянного тока равномерная, этим нужно руководствоваться при ее выборе. Букву V правильно заменить на А, а цифровые значения подогнать из расчета максимального тока в 10 А.

Шунт для амперметра своими руками

Многие домашние электрики недовольны тестерами промышленного производства, поэтому задумываются о том, как из амперметра сделать вольтметр, а также как повысить функциональность тестера промышленного производства. Для этой цели можно изготовить специальный шунт.

Перед тем как приступить к работе, следует выполнить расчет шунта для микроамперметра и найти материал, обладающий хорошей проводимостью.

Конечно, для большей точности измерений можно просто приобрести миллиамперметр, но такие приборы стоят довольно дорого, а применять их на практике приходится весьма редко.

В последнее время в продаже появились тестеры, рассчитанные на большое напряжение и сопротивление. Для них шунт не нужен, но и стоимость их очень высока. Для тех, кто использует классический тестер, изготовленный еще в советское время, или пользуется самодельным, шунт просто необходим.

Недостатки промышленного амперметра

Подобрать токовый амперметр — дело непростое. Большинство приборов выпускается на Западе, в Китае или в странах СНГ, и в каждой стране к ним предъявляют свои индивидуальные требования. Также в каждой стране свои допустимые величины постоянного и переменного тока, требования к розеткам. В связи с этим при подключении амперметра западного производства к отечественному оборудованию может оказаться, что прибор не может правильно измерить силу тока, напряжение и сопротивление.

С одной стороны, такие устройства очень удобны. Они компактны, снабжаются зарядным устройством и просты в пользовании. Классический стрелочный амперметр не занимает много места и имеет визуально понятный интерфейс, но он часто не рассчитан на существующее напряжение сопротивление. Как говорят бывалые электрики, на шкале «не хватает ампер». Приборы, устроенные таким образом, обязательно нуждаются в шунтировании. Например, бывают ситуации, когда нужно измерить величину до 10а, а на шкале прибора отсутствует цифра 10.

Вот основные недостатки классического фабричного амперметра без шунта:

• Большая погрешность в измерениях;
• Диапазон измеряемых величин не соответствует современным электроприборам;
• Крупная калибровка не позволяет измерять малые величины;
• При попытке измерить большую величину сопротивления прибор «зашкаливает».

Для чего нужен шунт

Шунт необходим для того, чтобы правильно измерить сопротивление в тех случаях, если амперметр не предназначен для измерения таких величин. Если домашний мастер часто имеет дело с такими величинами, есть смысл изготовить шунт для амперметра своими руками. Шунтирование значительно повышает точность и эффективность его работы. Это важное и нужное устройство для тех, кто часто пользуется тестером. Обычно его используют владельцы классического амперметра 91с16. Вот основные преимущества самодельного шунта:

• Позволяет измерить сопротивление там, где у фабричного или самодельного амперметра не хватает делений на шкале;
• Помогает адаптировать зарубежные амперметры к российским электрическим цепям;
• Точность тестера значительно увеличивается;
• Защищает тестер от поломок и продлевает срок его службы. Любая ситуация, когда тестер «зашкаливает» является стрессом для прибора. Если амперметр «зашкаливает» часто (обычно так бывает, если он отсутствует), прибор быстро выходит из строя, а починить его непросто (легче купить новый).

Порядок изготовления

С самостоятельным изготовлением шунта легко справится даже первокурсник профессионально-технического училища или начинающий электрик-любитель. Если подключить это устройство соответствующим образом, оно значительно увеличит точность амперметра и прослужит долго. В первую очередь необходимо произвести расчет шунта для амперметра постоянного тока. Узнать о том, как производить расчеты, можно через интернет или из специализированной литературы, адресованной домашним электрикам. Рассчитать шунт можно с помощью калькулятора.

Для этого нужно просто подставить конкретные значения в готовую формулу. Для того чтобы воспользоваться схемой расчета, необходимо знать реальные напряжение и сопротивление, на которые рассчитан конкретный тестер, а также представлять себе тот диапазон, до которого нужно расширить возможности тестера (это зависит от того, с какими именно приборами чаще всего приходится иметь дело домашнему электрику).

Для изготовления прекрасно подойдут такие материалы:

• Стальная скрепка;
• Моток медной проволоки;
• Манганин;
• Медный провод.

Можно приобрести материалы в специализированных магазинах или воспользоваться тем, что есть дома.

По сути, шунт — это источник дополнительного сопротивления, снабженный четырьмя зажимами и подсоединенный к прибору. Если для его изготовления используется стальная или медная проволока, не стоит скручивать его в виде спирали.

Лучше аккуратно уложить его в виде «волн». Если шунт рассчитан правильно, тестер будет работать намного лучше, чем раньше.

Металл для изготовления этого устройства должен хорошо проводить тепло. А вот индуктивность в том случае, если домашний электрик имеет дело с протеканием большого тока, может негативно повлиять на результат и способствовать его искажению. Это тоже нужно иметь в виду при изготовлении шунта в домашних условиях.

Полезные советы

Если домашний электрик решил приобрести амперметр промышленного производства, следует выбирать прибор с мелкой калибровкой, потому что он будет более точным. Тогда, возможно, не понадобится и самодельный шунт.

При работе с тестером следует соблюдать элементарную технику безопасности. Это поможет избежать серьезных травм, вызванных поражением электрическим током.

Если тестер систематически «зашкаливает», использовать его не стоит.

Возможно, что прибор или неисправен, или не способен показать правильный результат измерений без дополнительного приспособления. Лучше всего приобретать современные амперметры отечественного производства, потому что они лучше подходят для тестирования электроприборов нового поколения. Перед тем как начинать работу с тестером, следует внимательно прочитать инструкцию по эксплуатации.

Шунт — прекрасный способ оптимизировать работу домашнего электрика по тестированию электрических цепей. Для того чтобы сделать это устройство своими руками, понадобятся только исправный тестер промышленного производства, подручные материалы и элементарные познания в области электрики.

Шунт для амперметра 10а своими руками

♦ В предыдущей статье: «Выпрямитель для зарядки аккумулятора « для контроля зарядного тока применяется амперметр на 5 — 8 ампер. Амперметр довольно дефицитная вещь и не всегда подберешь его на такой ток. Попробуем изготовить амперметр своими руками.


Для этого потребуется стрелочный измерительный прибор магнитно-электрической системы на любой ток полного отклонения стрелки по шкале.

Необходимо посмотреть, чтоб у него не было внутреннего шунта или добавочного сопротивления для вольтметра.
♦ Измерительный стрелочный прибор имеет внутреннее сопротивление подвижной рамки и ток полного отклонения стрелки. Стрелочный прибор может использоваться как вольтметр (добавочное сопротивление включается последовательно с прибором) и как амперметр (добавочное сопротивление включается параллельно с прибором).

♦ Схема для амперметра справа на рисунке.

Добавочное сопротивление — шунт рассчитывается по специальным формулам. Мы же изготовим его практическим путем, применив только калибровочный амперметр на ток до 5 — 8 ампер, или применив тестер, если он имеет такой предел измерения.

♦ Соберем несложную схему из зарядного выпрямителя, образцового амперметра, провода для шунта и заряжаемого аккумулятора. Смотрите рисунок.

♦ В качестве шунта можно использовать толстый провод из стали или меди. Лучше всего и проще, взять тот же провод, каким наматывалась вторичная обмотка, или чуть-чуть потолще.

Необходимо взять отрезок медного или стального провода длиной около 80 сантиметров, снять с него изоляцию. На двух концах отрезка сделать колечки для болтового крепления. Включить этот отрезок последовательно в цепь с образцовым амперметром.

Один конец от нашего стрелочного прибора припаять к концу шунта, а другим проводить по проводу шунта. Включить питание, установить регулятором или тумблерами ток заряда по контрольному амперметру — 5 ампер.
Начиная от места пайки, другим концом от стрелочного прибора проводить по проводу. Установить одинаковые показания обоих амперметров. В зависимости от сопротивления рамки вашего стрелочного прибора, разные стрелочные приборы будут иметь разную длину провода шунта, иногда до одного метра.
Это конечно не всегда удобно, но если у вас будет свободное место в корпусе, можно аккуратно разместить.

♦ Провод шунта можно смотать в спираль как на рисунке, или еще как нибудь по обстоятельствам. Витки немного растянуть, чтоб не касались друг друга или надеть колечки из хлорвиниловой трубочки по всей длине шунта.


♦ Можно предварительно определить длину провода шунта, а потом вместо голого применить провод в изоляции и намотать уже в навал на заготовку.
Подбирать надо тщательно, проделывая все операции несколько раз, тем точнее будут показания вашего амперметра.
Соединительные провода от прибора необходимо обязательно припаивать непосредственно к шунту, иначе будут неправильные показания стрелки прибора.

♦ Соединительные провода могут быть любой длины, а потому шунт может быть расположен в любом месте корпуса выпрямителя.
♦ Необходимо подобрать шкалу к амперметру. Шкала у амперметра для измерения постоянного тока равномерная.

Один из вариантов шкалы смотрите на рисунке:

Тут можно сделать шкалу на 5 ампер, на 8 ампер или на полное отклонение стрелки до 10 ампер.
Могут быть другие шкалы, на другие цифры по шкале.
А можно подрисовать свои цифры.
Нужно немного пофантазировать.

Такой амперметр подойдет только для измерения постоянного или пульсирующего тока.

Шунты для амперметра: подключение, применение и изготовление

Амперметр – прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение – включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления.

Зачем нужен шунт?

Шунт – это полосковая линия (усиленная дорожка на плате) или отрезок провода с достаточно толстым сечением, низкоомная (менее 1 Ом) катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, 50-амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. На жаргоне электриков это явление называется «на шкале не хватает ампер». А точнее – диапазон замеров по току на этом же амперметре не охватывает такие высокие токи.

Расчёт сопротивления шунта

Кроме закона Ома для участка цепи – её разрыва, в который включён амперметр, – в расчёт берётся и формула Кирхгофа. Общий ток, протекающий в месте включения прибора, равен сумме токов, проходящих через сам амперметр и его шунт.

Сопротивление амперметра в разы больше внешнего шунта. Ток, проходящий по внешнему шунту, в эти же несколько раз больше, чем на самом амперметре.

В случае с цифровым прибором, где вместо измерительной головки используется датчик тока и аналого-цифровой преобразователь, распределение токов, составляющих общий ток цепи, не меняется.

Схема включения устройства

Амперметр включается последовательно в разрыв цепи. Последний может находиться в любом её месте. Сам прибор показывает, сколько ампер в час потребляет эта цепь. Внешний шунт также включается последовательно в цепь, но в тот же самый разрыв, получается, параллельно самому амперметру.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Что требуется?

Для изготовления шунта, кроме проволоки, проводов, диэлектрика и крепежа, потребуются следующие приборы.

• Готовый миллиамперметр. Можно использовать и гальванометр – измерительную головку без внутренних шунтов, резисторов и так далее.
• Лабораторный блок питания, выдающий требуемый ампераж. Можно воспользоваться и автомобильным аккумулятором, в цепь с которым последовательно включена, например, фара на 100/90 Вт на основе лампы накаливания. Если такой фары нет, можно подключить отрезок нихромовой электроспирали или мощный керамический резистор на десятки ватт. Ни в коем случае не подключайте шунт с прибором «накоротко», без нагрузки.
• При работе с бытовой осветительной сетью – выпрямительный диодный мост (или одиночные высоковольтные диоды) и дополнительный защитный автомат на 16 А, плавкие предохранители на несколько ампер.

Напряжение подаётся только после правильной сборки цепи.

Шунт своими руками

Спирально сматывать проволоку (или эмальпровод) не рекомендуется – индуктивность получившейся катушки уменьшит точность амперметра. Катушечное шунтирование имеет недостаток – гашение скачков тока, особенно в случае дросселированной (с сердечником) катушки. Если отрезок проволоки слишком длинный, расположите его в виде волнистой «змейки».

В качестве диэлектрика подойдёт любой изолятор – от керамического до текстолитового. К тому же скрученный в виде катушки провод может перегреть диэлектрик, не выдерживающий повышенной – более 150 градусов – температуры. А к перегреву устойчивы лишь керамика и закалённое стекло.

• Сначала вырезается диэлектрическая пластина, в которой сверлятся отверстия под болты с шайбами и гайками. Материал – текстолит, гетинакс, дерево или композитные материалы.
• Для существенной изоляции тепла проволоки от несущей пластины на болты устанавливаются керамические колечки. После них ставятся шайбы, зажимающие проволоку.
• Для предотвращения самопроизвольного раскручивания и выпадения проволоки и проводов перед гайками проставляются гроверные шайбы.
• Наконец, вставляются провода и концы проволоки между шайбами, а гайки затягиваются.

Полученная деталь подключается параллельно амперметру или гальванометру.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Амперметр с новым шунтом готов к работе. Можно подключить щупы или токовые клещи.

С несколькими шунтами

Из амперметра получится и самодельный килоамперметр. Так, из 100-амперного прибора легко сделать амперметр на 2 кА. Более высокие значения на практике вряд ли понадобятся. Если у вас в наличии имеется прибор с одноамперным диапазоном измерений, сделайте несколько коммутируемых шунтов. Незачем переразмечать шкалу – достаточно подобрать шунты на 5, 10, 50, 100 и более ампер. Они помещаются в один внешний корпус вместе с выходными клеммами (для щупов) и многопозиционным переключателем, рассчитанным на такие значения тока.

Режимы помечаются маркером «x5», «x10» и так далее. Когда режим один, а амперметр переделан из одно- в десятиамперный, то слева от буквы «А» надпишите «x10» меньшим шрифтом.

При изготовлении многорежимного амперметра провода, соединяющие переключатель с шунтами и прибором, должны быть максимально короткими. Излишне длинные провода, подключённые к готовому шунту, имеющему точное сопротивление, и уже проградуированному прибору, приведут к заметной погрешности измерений – они включаются последовательно с шунтом и прибором, имеют своё, пусть и очень малое, сопротивление. Переключатель низкого качества со значительно окисленными контактами приведёт к тому, что прибор попросту начнёт «врать» – его токоведущие части и замыкающий подпружиненный шарик также вносят паразитное сопротивление.

Заводские амперметры проходят тщательную поверку, едва сойдя с конвейера. Недочёты учитываются при выпуске приборостроительным заводом следующей партии амперметров. Амперметры, имеющие значительную погрешность, бракуются и направляются на переработку.

О том, как произвести расчет шунта для амперметра, смотрите далее.

Подключение амперметра через шунт. Подбор и расчет устройства

Что же такое шунт? Это слово заимствовано из английского языка («shunt», и дословно означает «ответвление»). Физически это сопоставимо, так как через этот элемент, подключенный параллельно к измерительному прибору, проходит большая часть тока, а меньшая – ответвляется в сам прибор. В этом его принцип действия аналогичен байпасу, установленному в системах отопления.

Устройство амперметра

Чтобы осознать необходимость включения амперметра через шунт, напомним вкратце его устройство.

Внутри поля постоянного магнита находится катушка – рамка. По ее виткам протекает измеряемый ток. В зависимости от величины измеряемого параметра положение катушки относительно постоянного магнитного поля изменяется. На ее оси жестко закреплена стрелка прибора. Чем больше измеряемый ток, тем больше отклоняется стрелка.

Чтобы рамка могла поворачиваться, ее ось крепят в подпятниках, либо вывешивают на растяжках. При использовании подпятников ток рамки проходит по спиральным пружинам, если же подвижная часть прибора подвешена на растяжках, то они являются проводниками тока.

Из этой конструкции следует, что величина тока в рамке конструктивно ограничена. Пружины и растяжки не могут одновременно быть достаточно упругими и иметь большое сечение.

Подключение амперметра через трансформатор тока

Расширение пределов измерения амперметра возможно, если использовать дополнительно устройство, называемое трансформатор тока. Работает оно по принципу обычного трансформатора, но первичная обмотка содержит всего несколько витков. При прохождении по ней измеряемого тока его величина во вторичной обмотке будет меньше в несколько раз.

Но такие трансформаторы имеют соответствующие габариты и применяются только в промышленных сетях. В малогабаритных же устройствах их использование нецелесообразно.

Подключение амперметра через шунт

Если прибор включается в измерительную цепь напрямую, без трансформатора тока, его называют амперметром прямого включения.

Без шунта можно использовать приборы, рассчитанные на небольшую силу тока, порядка миллиампер. За счет шунтирования измерительной обмотки сопротивлением, большим, чем ее собственное, мы можем изменить предел измерения. Схема включения сложностью не отличается: через шунт проходит измеряемый ток, а параллельно ему подключается амперметр.

В дело здесь вступает первый закон Кирхгофа. Измеряемый ток делится на два: один протекает через рамку, второй – через шунт.

Соотноситься между собой они будут так:

Расчет сопротивления шунта

Отсюда следует, что, зная ток полного отклонения измерительной системы (Iпр) и внутреннее сопротивление рамки (Rпр), можно вычислить требуемое сопротивление шунта (Rш). И тем самым изменить предел измерения амперметра.

Но, перед тем как переделать миллиамперметр в амперметр, нужно решить две непростых задачи: узнать ток полного отклонения измерительной системы и ее сопротивление. Можно найти эти данные, зная тип миллиамперметра, который переделывается. Если это невозможно, придется провести ряд измерений. Сопротивление можно измерить мультиметром. А вот для второго параметра потребуется подать на прибор ток от постороннего источника, измеряя его величину с помощью цифрового амперметра.

Но такой расчет шунта для амперметра не будет точным. Невозможно с помощью подручных средств обеспечить требуемую точность измерений. Система измерения с шунтом имеет большую чувствительность к погрешности при определении исходных данных. Поэтому на практике проводится точная подгонка сопротивления шунта и калибровка амперметра.

Подгонка измерительной системы

Для изготовления заводских изделий используются материалы, не изменяющие своих характеристик в широком диапазоне температур. Поэтому лучший вариант – подбор готового шунта и подгонка для своих целей уменьшением сечения и длины его проводника до соответствия рассчитанному значению. Но для изготовления шунта для амперметра можно использовать и подручные материалы: медную или стальную проволоку, даже скрепки подойдут.

Теперь потребуется блок питания с регулятором напряжения, чтобы выдать требуемый ток. Для нагрузки можно использовать резистор соответствующей мощности или лампы накаливания.

Сначала добиваемся соответствия полного отклонения стрелки прибора при максимальном значении измеряемой величины. На этом этапе подбираем сопротивление нашей самоделки до максимально возможного совпадения с конечной риской на шкале.

Затем проверяем, совпадают ли промежуточные риски с соответствующими им значениями. Если нет – разбираем амперметр и перерисовываем шкалу.

И когда все получилось – устанавливаем готовый прибор на свое место.

Шунт для амперметра 10а своими руками

Для контроля величины тока применяется прибор называемый амперметром. Из практики могу сказать, что не всегда под рукой оказывается прибор с нужным диапазоном измерения. Как правило, диапазон либо мал, либо велик. Здесь мы разберем, как изменить рабочий диапазон амперметра. Амперметры на большие токи от 20 ампер и выше имеют в своём составе внешний шунтирующий резистор. Он подключается параллельно амперметру. На рисунке 1 приведена схема включения амперметра с шунтирующем резистором.

В качестве примера в экспериментах будет использован амперметр M367 со шкалой до 150 ампер, соответственно при таком токе амперметр используется с внешним шунтирующим сопротивлением.

Если убрать шунтирующий резистор, то амперметр станет миллиамперметром с максимальным током отклонения стрелки 30 мА (далее будет пояснение, откуда это значение взялось). Таким образом, используя разные шунтирующие сопротивления можно сделать амперметр практически с любым диапазоном измерения.

Рассмотрим подробнее имеющийся измерительный прибор. Из его маркировок можно узнать следующее. Маркировка в верхнем правом углу (цифра 1 на изображении). Модель измерительной головки М367. Сделан на краснодарском заводе измерительных приборов (это можно определить по ромбику с буковками ЗИП). Год выпуска 1973. Серийный номер 165266.

Маркировка в нижнем левом углу (цифра 2 на изображении). Слева на право. Прибор предназначен для измерения постоянного тока. Магнитоэлектрический прибор с подвижной рамкой. Напряжение между корпусом и мангнитоэлектрической системой не должно превышать 2 КВ. Рабочее положение шкалы прибора вертикальное. Класс точности прибора в процентах 1,5. ГОСТ8711-60. Измерительная головка рассчитана на измерения силы тока до 150 ампер с использованием внешнего шунтирующего сопротивления рассчитанного на падение на нём напряжения номиналом в 75 милливольт.

Итак, это максимум что удалось узнать из маркировки амперметра. Теперь перейдём к расчетам. Сопротивление шунта определяется по формуле:

где :
Rш — сопротивление шунтирующего резистора;
Rприб — внутреннее сопротивление амперметра;
Iприб — максимально измеримый ток амперметром без шунта;
Iраб — максимально измеримый ток с шунтом (требуемое значение)

Если все данные для расчёта имеются, то можно приступать к самому расчёту. Для упрощения можно воспользоваться онлайн калькулятором ниже:

В нашем случае из формулы видно, что данных не достаточно. Нам известен только максимальный измеряемый ток с шунтом. То есть, то, что мы хотим видеть в случае максимального отклонения стрелки амперметра.

Из маркировки прибора удалось узнать падение напряжения на шунтирующем сопротивлении. И это уже что-то. Из этого параметра ясно, что при подаче на прибор напряжения номиналом 0,075 вольт (75мВ) стрелка отклониться до крайнего значения на шкале 150 ампер. Таким образом, получается, что максимальное отклонение стрелки прибора достигается подачей напряжения 75 мВ. Вроде как данных для расчета по-прежнему не хватает. Необходимо узнать сопротивление прибора и ток, при котором стрелка откланяется до максимального значения без шунтирующего резистора. Далее предлагаю несколько способов для определения нужных параметров и решения задачи.

Способ первый. При помощи блока питания выясняем максимальное отклонение стрелки по току и напряжению без шунта. В нашем случае напряжение уже известно. Его замерять не будем. Измеряем ток и отклонение стрелки. Так как блока питания под рукой не оказалось, то пришлось воспользоваться очень разряженой батарейкой типа АА. Ток, который батарейка могла ещё отдать, составил 12 мА (по показаниям мультиметра). При этом токе стрелка прибора отклонилась до значения на циферблате 60А. Далее определяем цену деления и рассчитываем полное (максимальное) отклонение стрелки. Поскольку шкала циферблата амперметра размечена равномерно, то не составит труда узнать (рассчитать) ток максимального отклонения стрелки.

Цена деления прибора рассчитывается по формуле:

где:
х1 – меньшее значение,
х2 – большее значение,
n – количество промежутков (отрезков) между значениями

Для упрощения можно воспользоваться онлайн калькулятором ниже:

Расчёт показал, что цена деления прибора штатной шкалы составляет 5 ампер. При токе 12 мА стрелка отклонялась до показания 60А. Таким образом, цена одного деления без шунта составляет 1 мА. Всего делений 30, соответственно максимальное отклонение стрелки до значения 150А без шунта составляет 30 мА.

Далее при помощи закона Ома находим сопротивление прибора. 0,075/0,03=2,5 Ом

Расчёт:
Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(10-0,03)=0,00752 Ом для шкалы 10А мах
Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(5-0,03)=0,01509 Ом для шкалы 5А мах
Rш=Rприб*Iприб/(Iраб-Iприб)=2,5*0,03/(3-0,03)=0,02525 Ом для шкалы 3А мах

Для упрощения можно воспользоваться онлайн калькулятором расчёта сопротивления шунтирующего сопротивления выше.

Второй вариант. При помощи прецизионного мультиметра замеряем сопротивление амперметра и далее при помощи закона Ома (зная напряжение максимального отклонения стрелки) находим ток максимального отклонения стрелки. Измерения выполнялись прецизионными мультиметрами Mastech MS8218 и Uni-t UT71E. При измерении сопротивления амперметра значение составило 2,50-2,52 Ом прибором UT71E и 2,52-2,53 прибором MS8218.

Формула для расчёта тока отклонения стрелки до максимального значения:

Для упрощения вычислений максимального тока отклонения стрелки амперметра можно воспользоваться калькулятором ниже:

Далее, как и в первом варианте выполняем расчёт сопротивления шунтирующего резистора (калькулятор выше). Для расчёта было принято среднее показание измеренного сопротивления амперметра двумя мультиметрами Rприб = 2,52Ом

Расчёт:
Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(10-0,02976)=0,00752 Ом для шкалы 10А мах
Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(5-0,02976)=0,01508 Ом для шкалы 5А мах
Rш=Rприб*Iприб/(Iраб-Iприб)=2,52*0,02976/(3-0,02976)=0,02524 Ом для шкалы 3А мах

Если сравнить расчёты двух методик между собой, то получились совпадение данных до четвёртого знака после запятой, а в некоторых случаях даже до пяти знаков.

О тонкостях изготовления шунтирующего сопротивления расскажу в следующей статье.

Шунт для амперметра 10а своими руками

Амперметр не такой редкий прибор и часто они есть в старых зарядных устройствах и других приборах. Но пока не столкнёшься с амперметром не узнаешь что ему оказывается нужен шунт. Хотя конечно есть амперметры со встроенными шунтами, но там где постоянный ток шунты обычно внешние. В зарядных устройствах для автомобильных аккумуляторов шунты можно сказать что самодельные. Там шунт представляет из себя отрезок металлической проволоки диаметром около 2мм.

Когда вы вынимаете амперметр из прибора можно сразу вынуть и шунт, но если шунта нет то его можно сделать самостоятельно. Я делал шунты из медной проволоки, из металлической пластины и проволоки, из болта диаметром 6мм зажимая гайками контакты и все они нормально работали. Ниже на рисунке схема подключения амперметра с самодельным шунтом из медного провода.

Ничего сложного в изготовлении шунта из медного провода нет. Нужен отрезок подходящего провода сечением примерно 2.5кв, это для амперметра на 10-30А, если ток больше то сечение лучше потолще. Далее провод зачищается от изоляции, и к одному концу припаивается один провод от амперметра, а второй конец нужно перемещать по проводу пока показания амперметра не совпадают с показаниями второго подключенного амперметра. То-есть чтобы откалибровать показания нужен второй рабочий амперметр. Вот как выглядит мой самодельный шунт (ниже фото).

В общем ничего сложного в этом нет, самое быстрое это изготовление шунта из медного провода, но можно в принципе постараться и сделать шунт похожий на заводской, хотя зачем если этот шунт никто не увидит. Главно правильно откалибровать самодельный шунт, и для этого нужен рабочий второй амперметр, ну или взять обычный мультиметр включить на измерение постоянного тока.

Источник: e-veterok.ru

Расчет шунта для амперметра

Понятия и формулы

Шунтом называется сопротивление, которое присоединяется параллельно зажимам амперметра (параллельно внутреннему сопротивлению прибора), чтобы увеличить диапазон измерений. Измеряемый ток I разделяется между измерительным шунтом (rш, Iш) и амперметром (rа, Iа) обратно пропорционально их сопротивлениям.

Сопротивление шунта rш=rа х Iа/(I-Iа ).

Для увеличения диапазона измерений в n раз шунт должен иметь сопротивление rш=(n-1)/rа

1. Электромагнитный амперметр имеет внутреннее сопротивление rа=10 Ом, а диапазон измерений до 1 А. Рассчитайте сопротивление rш шунта так, чтобы амперметр мог измерять ток до 20 А (рис. 1).

Измеряемый ток 20 А разветвится на ток Iа=1 А, который потечет через амперметр, и ток Iш, который потечет через шунт:

Отсюда ток, протекающий через шунт, Iш=I-Iа=20-1=19 А.

Измеряемый ток I=20 А должен разделиться в отношении Iа:Iш=1:19.

Отсюда вытекает, что сопротивления ветвей должны быть обратно пропорциональны токам: Iа:Iш=1/rа : 1/rш;

Сопротивление шунта rш=10/19=0,526 Ом.

Сопротивление шунта должно быть в 19 раз меньше, чем сопротивление амперметра rа, чтобы через него проходил ток Iш, в 19 раз больший тока Iа=1 А, который проходит через амперметр.

2. Магнитоэлектрический миллиамперметр имеет диапазон измерений без шунта 10 мА и внутреннее сопротивление 100 Ом. Какое сопротивление должен иметь шунт, если прибор должен измерять ток до 1 А (рис. 2)?

При полном отклонении стрелки через катушку миллиамперметра будет проходить ток Iа=0,01 А, а через шунт Iш:

откуда Iш=I-Iа=1-0,99 A=990 мА.

Ток 1 А разделится обратно пропорционально сопротивлениям: Iа:Iш=rш:rа.

Из этого соотношения найдем сопротивление шунта:

10:990=rш:100; rш=(10х100)/990=1000/990=1,010 Ом.

При полном отклонении стрелки через прибор пройдет ток Iа=0,01 А, через шунт – ток Iш=0,99 А, а по общей цепи – ток I=1 А.

При измерении тока I=0,5 А через шунт пройдет ток Iш=0,492 А, а через амперметр – ток Iа=0,05 А. Стрелка при этом отклоняется до половины шкалы.

При любом токе от 0 до 1 А (при выбранном шунте) токи в ветвях разделятся в отношении rа:rш, т. е. 100:1,01.

3. Амперметр (рис. 3) имеет внутреннее сопротивление rа=9,9 Ом, а сопротивление его шунта 0,1 Ом. В каком отношении разделится измеряемый ток 300 А в приборе и шунте?

Задачу решим при помощи первого закона Кирхгофа: I=Iа+Iш.

Кроме того, Iа:Iш=rш:rа.

Из второго уравнения получим ток Iа и подставим его в первое уравнение:

Ток в приборе Iа=I-Iш=300-297=3 А.

Из всего измеряемого тока через амперметр пройдет ток Iа=3 А, а через шунт Iш=297 А.

Шунт для амперметра

4. Амперметр, внутреннее сопротивление которого 1,98 Ом, дает полное отклонение стрелки при токе 2 А. Необходимо измерить ток до 200 А. Какое сопротивление должен иметь шунт, подключаемый параллельно зажимам прибора?

В данной задаче диапазон измерений увеличивается в 100 раз: n=200/2=100.

Искомое сопротивление шунта rш=rа/(n-1).

В нашем случае сопротивление шунта будет: rш=1,98/(100-1)=1,98/99=0,02 Ом.

Источник: electricalschool.info

Шунты для амперметра: подключение, применение и изготовление

Амперметр – прибор, замеряющий силу проходящего в электрической цепи тока, который часто бывает немалым. По закону Ома, чтобы пропустить больший ток, амперметр должен иметь как можно меньшее сопротивление. Решение – включение параллельно прибору шунта, обеспечивающего такое низкое значение сопротивления.

Зачем нужен шунт?

Шунт – это полосковая линия (усиленная дорожка на плате) или отрезок провода с достаточно толстым сечением, низкоомная (менее 1 Ом) катушка или резистор с мощностью от 10 Вт. Он используется, когда, например, амперметр, рассчитанный на ток в 10 А, не может замерить, скажем, 50-амперный ток, потребляемый включёнными в электроцепь источника питания устройствами. На жаргоне электриков это явление называется «на шкале не хватает ампер». А точнее – диапазон замеров по току на этом же амперметре не охватывает такие высокие токи.

Расчёт сопротивления шунта

Кроме закона Ома для участка цепи – её разрыва, в который включён амперметр, – в расчёт берётся и формула Кирхгофа. Общий ток, протекающий в месте включения прибора, равен сумме токов, проходящих через сам амперметр и его шунт.

Сопротивление амперметра в разы больше внешнего шунта. Ток, проходящий по внешнему шунту, в эти же несколько раз больше, чем на самом амперметре.

В случае с цифровым прибором, где вместо измерительной головки используется датчик тока и аналого-цифровой преобразователь, распределение токов, составляющих общий ток цепи, не меняется.

Схема включения устройства

Амперметр включается последовательно в разрыв цепи. Последний может находиться в любом её месте. Сам прибор показывает, сколько ампер в час потребляет эта цепь. Внешний шунт также включается последовательно в цепь, но в тот же самый разрыв, получается, параллельно самому амперметру.

Что можно использовать?

В идеале используют отрезок провода или проволоки из металла или сплава, незначительно меняющего своё электрическое сопротивление при нагреве. А нагреваться шунт будет обязательно – хотя бы до нескольких десятков градусов, так как по нему протекает ток в единицы и десятки ампер. Специалисты рекомендуют использовать сплав манганина. Манганиновая проволока (или лента) считается наиболее устойчивым электротехническим элементом: её температурный коэффициент сопротивления в 200 раз меньше, чем у меди, и в 300 раз ниже по сравнению с железом. Использование медных и стальных шунтов способно нести ощутимую погрешность при значительных токах, вызывающих их нагрев.

Но для приблизительной оценки иногда используют распрямлённую канцелярскую скрепку или отрезок провода.

Если речь идёт о внушительной силе тока от сотен до тысяч ампер – например, при старте двигателя «КамАЗа», где создаётся пусковой ток в 500 и более ампер для раскручивания стартером вала двигателя, – простой шунт здесь попросту расплавится. Необходимо использовать токовые клещи – они являются более мощной версией шунта. Аналогично поступают в электроустановках и распределителях с высоким напряжением, где общий ток потребителей довольно высок.

Что требуется?

Для изготовления шунта, кроме проволоки, проводов, диэлектрика и крепежа, потребуются следующие приборы.

• Готовый миллиамперметр. Можно использовать и гальванометр – измерительную головку без внутренних шунтов, резисторов и так далее.
• Лабораторный блок питания, выдающий требуемый ампераж. Можно воспользоваться и автомобильным аккумулятором, в цепь с которым последовательно включена, например, фара на 100/90 Вт на основе лампы накаливания. Если такой фары нет, можно подключить отрезок нихромовой электроспирали или мощный керамический резистор на десятки ватт. Ни в коем случае не подключайте шунт с прибором «накоротко», без нагрузки.
• При работе с бытовой осветительной сетью – выпрямительный диодный мост (или одиночные высоковольтные диоды) и дополнительный защитный автомат на 16 А, плавкие предохранители на несколько ампер.

Напряжение подаётся только после правильной сборки цепи.

Шунт своими руками

Спирально сматывать проволоку (или эмальпровод) не рекомендуется – индуктивность получившейся катушки уменьшит точность амперметра. Катушечное шунтирование имеет недостаток – гашение скачков тока, особенно в случае дросселированной (с сердечником) катушки. Если отрезок проволоки слишком длинный, расположите его в виде волнистой «змейки».

В качестве диэлектрика подойдёт любой изолятор – от керамического до текстолитового. К тому же скрученный в виде катушки провод может перегреть диэлектрик, не выдерживающий повышенной – более 150 градусов – температуры. А к перегреву устойчивы лишь керамика и закалённое стекло.

• Сначала вырезается диэлектрическая пластина, в которой сверлятся отверстия под болты с шайбами и гайками. Материал – текстолит, гетинакс, дерево или композитные материалы.
• Для существенной изоляции тепла проволоки от несущей пластины на болты устанавливаются керамические колечки. После них ставятся шайбы, зажимающие проволоку.
• Для предотвращения самопроизвольного раскручивания и выпадения проволоки и проводов перед гайками проставляются гроверные шайбы.
• Наконец, вставляются провода и концы проволоки между шайбами, а гайки затягиваются.

Полученная деталь подключается параллельно амперметру или гальванометру.

Переградуировка прибора

Новую градуировку обновлённого стрелочного амперметра под новый шунт нужно произвести следующим образом.

1. Снимите переднюю часть корпуса (смотровое окно прибора) вместе со стеклом.
2. Подключите одну из лампочек известного номинала последовательно с амперметром к батарее или сетевому адаптеру питания. Так, на лампочках накаливания указывается ток в амперах и напряжение в вольтах. Если вы подключаете светодиодную панель или фару, на которой, например, указано напряжение 12 В и мощность в 24 Вт – вашим рабочим током будет 2 А (мощность, делённая на напряжение источника питания).
3. Отметьте, на какой угол отклонилась стрелка прибора, точкой с числом (в данном случае это 2).
4. Идеальный вариант – включите параллельно друг с другом одинаковые лампочки или фары, увеличивая их число каждый раз на одну. Так можно «прометить» всю шкалу амперметра. Этот способ хорош для переменного тока – шкала амперметра получается нелинейной за счёт влияния частоты тока и падения части напряжения на диодах. Разметка «на глаз» или с использованием транспортира (или по уже имеющейся «линейке» прибора), как часто делают при постоянном токе, не подойдёт. Лучше перестраховаться и сделать точнее.
5. Закончив разметку, соберите прибор и проверьте, надёжно ли держится крепление шунта, хорош ли электрический контакт между ним и амперметром. Если габариты амперметра позволяют, шунт часто заливают эпоксидным клеем, а затем получившийся элемент (в виде бруска) приклеивают к задней стенке измерительной головки.

Амперметр с новым шунтом готов к работе. Можно подключить щупы или токовые клещи.

С несколькими шунтами

Из амперметра получится и самодельный килоамперметр. Так, из 100-амперного прибора легко сделать амперметр на 2 кА. Более высокие значения на практике вряд ли понадобятся. Если у вас в наличии имеется прибор с одноамперным диапазоном измерений, сделайте несколько коммутируемых шунтов. Незачем переразмечать шкалу – достаточно подобрать шунты на 5, 10, 50, 100 и более ампер. Они помещаются в один внешний корпус вместе с выходными клеммами (для щупов) и многопозиционным переключателем, рассчитанным на такие значения тока.

Режимы помечаются маркером «x5», «x10» и так далее. Когда режим один, а амперметр переделан из одно- в десятиамперный, то слева от буквы «А» надпишите «x10» меньшим шрифтом.

При изготовлении многорежимного амперметра провода, соединяющие переключатель с шунтами и прибором, должны быть максимально короткими. Излишне длинные провода, подключённые к готовому шунту, имеющему точное сопротивление, и уже проградуированному прибору, приведут к заметной погрешности измерений – они включаются последовательно с шунтом и прибором, имеют своё, пусть и очень малое, сопротивление. Переключатель низкого качества со значительно окисленными контактами приведёт к тому, что прибор попросту начнёт «врать» – его токоведущие части и замыкающий подпружиненный шарик также вносят паразитное сопротивление.

Заводские амперметры проходят тщательную поверку, едва сойдя с конвейера. Недочёты учитываются при выпуске приборостроительным заводом следующей партии амперметров. Амперметры, имеющие значительную погрешность, бракуются и направляются на переработку.

О том, как произвести расчет шунта для амперметра, смотрите далее.

Источник: stroy-podskazka.ru

Сообщества › Кулибин Club › Блог › Изготовление шунта амперметра для зарядного устройства

Всем добрый вечер! Хочу поделится методикой изготовления шунта для амперметра в зарядное устройство. Не давно у знакомого в зарядном устройстве перегорел шунт и соответственно сгорел и сам амперметр.
И так, нашол вот такой прибор со шкалой от 0 до 50А.

Обмотка измерительной головки и контакты не рассчитана на ток в 50А, для применения в нашем ЗУ надо изготовить шунт.
Шунт — устройство, которое позволяет электрическому току протекать в обход какого либо участка электрической схемы. В нашем случае через шунт проходит основной зарядный ток, а через амперметр малая часть, пропорциональная основной величине тока.
Для шунта берем обычную канцелярскую скрепку.

На упаковке со скрепками было написано «Скрепки никелированные», фото не сделал самой упаковки. Разгибаем ее, чтоб из нее получился прямой кусочек проволоки…
Далее сгибаем кончики проволоки под гайки прибора и прикручиваем их вместе с проводами к амперметру.
Для калибровки амперметра нам понадобится регулируемый блок питания от 0 до 20 В с током в 5А, но можно обойтись обычным автомобильным аккумулятором (напишу далее), проволочный 100 Вт резистор ПЭВ-100,

мультиметр и соединительные провода. Все соединяем проводами между собой последовательно и подключаем к блоку питания.

Выставляем ток в 1А и смотрим на наш амперметр. Он показывает около 1,5 А. Нам надо 1 А.

Уменьшаем длинну шунта, чтоб стрелка амперметра стала показывать 1А.(По шкале амперметра это будет 10А). Далее вместо резистора подключаем лампочку с фары на ближний свет. Проверяем как работает амперметр на больших токах.

После, когда длинна шунта уже нам известна, завернутые под гайку кончики необходимо залудить оловом.
После разбираем наш прибор и белым корректором зарисовываем на шкале нули, собираем прибор. Шкала прибора получилась от 0 до 5А вместо 0-50А.
Если нету под рукой блока питания с регулировкой и проволочного 100 Вт резистора, вместо блока питания можно использовать автомобильный аккумулятор, а вместо резистора лампочку с габаритов задней фары на 15Вт. При подключении к аккумулятору, ток в цепи будет равен около 1 А, что достаточно для начальной калибровки амперметра. Потом так же можна подключить лампочку с передней фары в режиме ближнего света, для проверки амперметра под большим током.
Делаем контрольную поверку мультиметром и прибор можно устанавливать в зарядное.
Вот я поделился наглядной методикой изготовления шунта для амперметра в зарядное устройство…
Задавайте вопросы если что то не понятно…
Удачи всем на дорогах!

Источник: www.drive2.ru

Шунт для амперметра своими руками

Многие домашние электрики недовольны тестерами промышленного производства, поэтому задумываются о том, как из амперметра сделать вольтметр, а также как повысить функциональность тестера промышленного производства. Для этой цели можно изготовить специальный шунт.

Перед тем как приступить к работе, следует выполнить расчет шунта для микроамперметра и найти материал, обладающий хорошей проводимостью.

Конечно, для большей точности измерений можно просто приобрести миллиамперметр, но такие приборы стоят довольно дорого, а применять их на практике приходится весьма редко.

В последнее время в продаже появились тестеры, рассчитанные на большое напряжение и сопротивление. Для них шунт не нужен, но и стоимость их очень высока. Для тех, кто использует классический тестер, изготовленный еще в советское время, или пользуется самодельным, шунт просто необходим.

Недостатки промышленного амперметра

Подобрать токовый амперметр — дело непростое. Большинство приборов выпускается на Западе, в Китае или в странах СНГ, и в каждой стране к ним предъявляют свои индивидуальные требования. Также в каждой стране свои допустимые величины постоянного и переменного тока, требования к розеткам. В связи с этим при подключении амперметра западного производства к отечественному оборудованию может оказаться, что прибор не может правильно измерить силу тока, напряжение и сопротивление.

С одной стороны, такие устройства очень удобны. Они компактны, снабжаются зарядным устройством и просты в пользовании. Классический стрелочный амперметр не занимает много места и имеет визуально понятный интерфейс, но он часто не рассчитан на существующее напряжение сопротивление. Как говорят бывалые электрики, на шкале «не хватает ампер». Приборы, устроенные таким образом, обязательно нуждаются в шунтировании. Например, бывают ситуации, когда нужно измерить величину до 10а, а на шкале прибора отсутствует цифра 10.

Вот основные недостатки классического фабричного амперметра без шунта:

• Большая погрешность в измерениях;
• Диапазон измеряемых величин не соответствует современным электроприборам;
• Крупная калибровка не позволяет измерять малые величины;
• При попытке измерить большую величину сопротивления прибор «зашкаливает».

Для чего нужен шунт

Шунт необходим для того, чтобы правильно измерить сопротивление в тех случаях, если амперметр не предназначен для измерения таких величин. Если домашний мастер часто имеет дело с такими величинами, есть смысл изготовить шунт для амперметра своими руками. Шунтирование значительно повышает точность и эффективность его работы. Это важное и нужное устройство для тех, кто часто пользуется тестером. Обычно его используют владельцы классического амперметра 91с16. Вот основные преимущества самодельного шунта:

• Позволяет измерить сопротивление там, где у фабричного или самодельного амперметра не хватает делений на шкале;
• Помогает адаптировать зарубежные амперметры к российским электрическим цепям;
• Точность тестера значительно увеличивается;
• Защищает тестер от поломок и продлевает срок его службы. Любая ситуация, когда тестер «зашкаливает» является стрессом для прибора. Если амперметр «зашкаливает» часто (обычно так бывает, если он отсутствует), прибор быстро выходит из строя, а починить его непросто (легче купить новый).

Порядок изготовления

С самостоятельным изготовлением шунта легко справится даже первокурсник профессионально-технического училища или начинающий электрик-любитель. Если подключить это устройство соответствующим образом, оно значительно увеличит точность амперметра и прослужит долго. В первую очередь необходимо произвести расчет шунта для амперметра постоянного тока. Узнать о том, как производить расчеты, можно через интернет или из специализированной литературы, адресованной домашним электрикам. Рассчитать шунт можно с помощью калькулятора.

Для этого нужно просто подставить конкретные значения в готовую формулу. Для того чтобы воспользоваться схемой расчета, необходимо знать реальные напряжение и сопротивление, на которые рассчитан конкретный тестер, а также представлять себе тот диапазон, до которого нужно расширить возможности тестера (это зависит от того, с какими именно приборами чаще всего приходится иметь дело домашнему электрику).

Для изготовления прекрасно подойдут такие материалы:

• Стальная скрепка;
• Моток медной проволоки;
• Манганин;
• Медный провод.

Можно приобрести материалы в специализированных магазинах или воспользоваться тем, что есть дома.

По сути, шунт — это источник дополнительного сопротивления, снабженный четырьмя зажимами и подсоединенный к прибору. Если для его изготовления используется стальная или медная проволока, не стоит скручивать его в виде спирали.

Лучше аккуратно уложить его в виде «волн». Если шунт рассчитан правильно, тестер будет работать намного лучше, чем раньше.

Металл для изготовления этого устройства должен хорошо проводить тепло. А вот индуктивность в том случае, если домашний электрик имеет дело с протеканием большого тока, может негативно повлиять на результат и способствовать его искажению. Это тоже нужно иметь в виду при изготовлении шунта в домашних условиях.

Полезные советы

Если домашний электрик решил приобрести амперметр промышленного производства, следует выбирать прибор с мелкой калибровкой, потому что он будет более точным. Тогда, возможно, не понадобится и самодельный шунт.

При работе с тестером следует соблюдать элементарную технику безопасности. Это поможет избежать серьезных травм, вызванных поражением электрическим током.

Если тестер систематически «зашкаливает», использовать его не стоит.

Возможно, что прибор или неисправен, или не способен показать правильный результат измерений без дополнительного приспособления. Лучше всего приобретать современные амперметры отечественного производства, потому что они лучше подходят для тестирования электроприборов нового поколения. Перед тем как начинать работу с тестером, следует внимательно прочитать инструкцию по эксплуатации.

Шунт — прекрасный способ оптимизировать работу домашнего электрика по тестированию электрических цепей. Для того чтобы сделать это устройство своими руками, понадобятся только исправный тестер промышленного производства, подручные материалы и элементарные познания в области электрики.

Источник: obinstrumentah.info

Как сделать шунтирующий резистор тока из Electroboom

Вы спросите, как сделать резистор шунтирующего тока? Прежде чем вы узнаете, как сделать резистор шунтирующего тока, вы должны убедиться, что знаете, что это такое. Резисторы шунтирующего тока используются для очень точного измерения постоянного или переменного тока. Имея очень маленькое сопротивление, которое известно с хорошей точностью, шунтирующий резистор может помочь точно определить ток, измерив падение напряжения на шунте и найти ток, применив закон Ома I (ток) = V (напряжение) / R (сопротивление). .

Шунт в более общем смысле можно определить как объект, который действует как байпас для электрического тока, создавая путь с низким сопротивлением. Диоды часто используются для направления тока в одном направлении и защиты чувствительных компонентов от скачков напряжения или обратной полярности.

Наш друг Мехди из Electroboom недавно снял видео о том, как сделать резистор шунтирующего тока. Он отмечает, что создание этого самостоятельно может избавить вас от необходимости покупать один, и они также могут быть намного более точными, чем некоторые измерители тока, которые иногда имеют погрешность до 5-10%.Он измеряет сопротивление на единицу длины некоторого провода и показывает вам, как сделать точный резистор шунтирующего тока для различных напряжений переменного тока. Он также указывает, как следует позаботиться о снижении индуктивности шунтирующего резистора, чтобы он не действовал как фильтр высокочастотных переходных процессов.

Не забудьте подписаться на Electroboom на Youtube, чтобы получать уведомления обо всех его видео, посвященных электронике.

Специалисты по схемам Продукты, представленные в этом видео

Комплект

Pro’s Kit MT-5211 LCR Meter

CSI3010SW Источник питания постоянного тока 0-30 В, 0-10 А

Автотрансформатор переменного тока TDGC2-3кВА

Hh3002 Мультиметр и токоизмерительные клещи переменного тока

Детали, необходимые для изготовления низковольтного шунтирующего резистора

Сплошной провод 22 AWG

Инструмент для зачистки и резки проводов

Если вы хотите измерить ток в вашей цепи с помощью шунтирующего резистора тока с помощью недорогого осциллографа на базе ПК, вы можете найти отличный вариант для двухканального осциллографа для ПК с частотой 20 МГц здесь.Hantek6022BE

Осторожно: Используя одножильный провод 18 или 22 AWG, вы будете ограничены максимальным током около 5 А при использовании собственного шунта. Убедитесь, что используемый провод подходит для измеряемого тока, руководствуясь таблицей размеров проводов. Ниже приведено изображение сильноточного шунтирующего резистора на 50 А (источник Wikimedia Commons).

Шунт постоянного тока Шунт постоянного тока Параллельный резистор Ампер Панель усилителя Амперметр Шунтирующий измеритель тока Цифровой измеритель силы тока Шунтирующий резистор 75A 75MV –

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
• Убедитесь, что это подходит введя номер вашей модели.
• Материал, металл, пластик, шунт постоянного тока Шунтирующий резистор постоянного тока используется для умножения измеренного значения измеренного тока.
• Цвет: черный, серебристо-белый; Точность 0,5 с точностью 0,5
• На картинке 75А напряжение: 75 мВ Может использоваться для цифровых или аналоговых приборов.
• Размер: 120MMX25MMX15MM Проект очень подходит для амперметра постоянного тока 75A.
• Шунтирующий резистор 2X75A 75MVDC
› См. Дополнительные сведения о продукте

Цифровой вольтметр и амперметр ЖК-дисплей красного цвета 0–100 В 0–50 А постоянного тока с шунтом

Цифровой вольтметр и амперметр

ЖК-дисплей красного цвета 0–100 В постоянного тока 0–50 А с шунтом

Описание:

Это устройство позволяет измерять напряжение и ток, отображающие на дисплее значения в вольтах и ​​амперах из-за шунта, поставляемого с измерителем.

Источник : Википедия

В электронике шунт – это устройство, которое позволяет электрическому току проходить через другую точку в цепи, создавая путь с низким сопротивлением. Этот термин также широко используется в фотовольтаике для описания нежелательного короткого замыкания между контактами передней и задней поверхностей солнечного элемента, обычно вызываемого повреждением пластины. Слово происходит от глагола «шунтировать», означающего отвернуться или пойти другим путем.

Шунт амперметра позволяет измерять значения тока, слишком большие для непосредственного измерения конкретным амперметром.В этом случае шунт , манганиновый резистор с точно известным сопротивлением, подключается последовательно с нагрузкой, поэтому весь измеряемый ток будет проходить через него. Чтобы не нарушить цепь, сопротивление шунта обычно очень мало. Падение напряжения на шунте пропорционально току, протекающему через него, и, поскольку его сопротивление известно, вольтметр, подключенный к шунту, можно масштабировать, чтобы напрямую отображать текущее значение.

Шунты рассчитаны на максимальный ток и падение напряжения при этом токе.Например, шунт на 500 А, 75 мВ будет иметь сопротивление 0,15 миллиом, максимально допустимый ток – 500 ампер, и при этом токе падение напряжения составит 75 милливольт. По соглашению, большинство шунтов рассчитаны на падение напряжения 50 мВ, 75 мВ или 100 мВ при работе на полном номинальном токе, и большинство амперметров состоят из шунта и вольтметра с отклонениями на полную шкалу 50, 75 или 100 мВ. Все шунты имеют понижающий коэффициент для продолжительного использования, 66% является наиболее распространенным. Непрерывное использование – это время работы более 2 минут, после чего необходимо применить коэффициент снижения мощности.Существуют тепловые пределы, при которых шунт больше не будет работать правильно. При 80 ° C тепловой дрейф начинает происходить, при 120 ° C тепловой дрейф представляет собой серьезную проблему, когда погрешность, в зависимости от конструкции шунта, может составлять несколько процентов, а при 140 ° C манганиновый сплав становится необратимо поврежденным из-за отжига, что приводит к в значении сопротивления, дрейфующем вверх или вниз.

Если измеряемый ток также имеет высокий потенциал напряжения, это напряжение будет присутствовать в соединительных выводах самого считывающего устройства и в нем.Иногда шунт вставляют в обратную ногу (заземленную), чтобы избежать этой проблемы. Некоторые альтернативы шунтам могут обеспечить изоляцию от высокого напряжения, не подключая счетчик напрямую к цепи высокого напряжения. Примерами устройств, которые могут обеспечить эту изоляцию, являются датчики тока на эффекте Холла и трансформаторы тока (см. Токоизмерительные клещи). Токовые шунты считаются более точными и дешевыми, чем устройства на эффекте Холла. Общая точность таких устройств составляет ± 0,1%, 0,25% и 0,5%.

Шунт типа Thomas с двойной манганиновой стенкой и шунт типа MI (улучшенная конструкция типа Thomas) использовались до 1990-х годов NIST и другими правительственными лабораториями в качестве юридического эталона ома до появления квантового эффекта Холла. Шунты типа Томаса до сих пор используются в государственных и частных лабораториях для очень точных измерений тока, поскольку использование квантового эффекта Холла – это трудоемкий процесс. Точность этих типов шунтов измеряется по шкале дрейфа ppm и суб-ppm за год установленного сопротивления.

Проводка:

• Черный кабель (тонкий): не подключен или на регуляторе напряжения – отрицательный
• Красный кабель (тонкий): Электропитание +
• Черный кабель (большой): COM, для измерения
• Красный кабель (большой): PW +, измерительное напряжение +
• Желтый кабель (большой): IN +, измерительный ток +

Схемы соединений:

Изделие, рекомендованное для измерения напряжения и тока фотоэлектрической, аккумуляторной или электронной схемы

Напряжение между тонким красным и черным кабелями должно быть в пределах 4 постоянного тока.5-30V Амперметр должен быть подключен последовательно к отрицательному полюсу источника питания при испытательной нагрузке. При длительном превышении 5А рекомендуем приварить соединения Когда черный провод не подключен, лучше обмотать лентой, чтобы избежать коротких замыканий Если вы выберите использовать, например, вольтметр, мы рекомендуем, чтобы черный и желтый провод были подключены вместе, чтобы избежать предупреждений о вспышке светодиода амперметра.

Как измерить ток цепи с помощью шунтирующего резистора

В последние годы возросла потребность в многофункциональных и повышающих безопасность электронных схемах, в которых используется измерение тока. Мы представим метод определения тока с помощью шунтирующего резистора и фактически запустим схему определения тока, чтобы увидеть, как она себя ведет.

Содержание

‧ Измерьте ток для безопасной работы цепи.
‧ Основы схем обнаружения тока и шунтирующего сопротивления.
‧ Подключение шунтирующих резисторов к схемам дифференциального усилителя.
. Повышение точности и детектирования тока за счет изменения сопротивления шунта
‧ Резюме

Измерьте ток для безопасной работы цепи

Растет потребность в многофункциональных устройствах и усовершенствованиях безопасности, в которых используются измерения тока для устройств, оснащенных более новыми электронными схемами.
Например, схема мониторинга для обнаружения перегрузки по току и ненормальной работы цепи и ее безопасного останова, функция зарядки аккумулятора и измерения емкости аккумулятора, а также мониторинг тока также важны для управления двигателем, поэтому мониторинг тока стал незаменимой технологией. в современной схемотехнике.
Мы представим метод обнаружения тока и фактически запустим схему обнаружения тока, чтобы увидеть, как она себя ведет.
Основы цепей обнаружения тока и шунтирующего сопротивления

Чип-резистор со сверхнизким сопротивлением для определения тока (PMR)

Чип-резистор со сверхнизким сопротивлением для определения тока / электрод длинной стороны (PML

Вы можете подумать, что схемы обнаружения тока сложны, но сам принцип представляет собой простую схему, в которой используется «закон Ома», который, можно сказать, лежит в основе электронных схем.Резистор для определения тока вставляется последовательно, и падение напряжения на резисторе преобразуется в значение тока с использованием закона Ома для определения тока.
Резистор, используемый для определения тока, называется «шунтирующим резистором».
Шунтирующий резистор – это электронный компонент, используемый для измерения и определения тока. Значения сопротивления варьируются от 100 мкОм до нескольких 100 мОм, при этом наиболее часто используемое значение сопротивления составляет от нескольких мОм до нескольких сотен мОм. В идеале вы должны использовать шунтирующий резистор с минимально возможным сопротивлением, но на самом деле вы должны выбирать его в соответствии с коэффициентом усиления операционного усилителя и измеряемым значением тока.
Особенно при низком сопротивлении величина падения напряжения мала, и микроконтроллеру трудно обнаружить напряжение, поэтому для обнаружения тока используйте высокоточный операционный усилитель с небольшим входным напряжением смещения.
Метод определения тока, использующий шунтирующий резистор и операционный усилитель, называется «усилителем считывания тока».

Между прочим, шунт шунтирующего резистора означает «Шунт: избегать / уезжать». Первоначально это означало, что резистор был вставлен параллельно, чтобы расширить диапазон измерения аналогового амперметра.В последнее время сам чип-резистор для определения тока был назван шунтирующим резистором. Даже если использование со временем меняется, имя обычно остается прежним.

Подключение шунтирующих резисторов к цепям дифференциального усилителя

В принципе, схема определения тока с использованием шунтирующего резистора представляет собой простую схему, которая измеряет только напряжение. Однако, поскольку падение напряжения на шунтирующем резисторе невелико, необходимо создать схему, которая может усилить напряжение с высокой точностью.Поэтому используется схема дифференциального усилителя, в которой используется операционный усилитель.


Для операционных усилителей, используемых для определения тока, используйте высокоточный операционный усилитель с низким входным напряжением смещения. Поскольку напряжение смещения вызывает ошибки измерения при обнаружении малых напряжений, используйте «высокоточный операционный усилитель» с минимально возможным напряжением смещения или «усилитель смещения нуля», который автоматически регулирует входное напряжение смещения.

Обнаружение текущего значения цепи с помощью цепи обнаружения тока

Давайте на самом деле создадим схему обнаружения тока, используя шунтирующий резистор и операционный усилитель, и проверим, как этот ток обнаруживается.Схема обнаружения тока выглядит следующим образом.

Это цепь обнаружения тока, которую необходимо изготовить. Схема дифференциального усилителя определяет напряжение шунтирующего резистора, затем усиливает его до сигнала напряжения, который в 15 раз выше, и выдает его.

В качестве шунтирующего резистора используется микросхема 62 мОм. Максимальное значение тока, которое можно измерить, определяется потребляемой мощностью чип-резистора. В настоящее время мы используем продукт мощностью 1 Вт, поэтому он становится W = I2R, 1 Вт ≒ 4 А × 4 А × 62 мОм, и было подсчитано, что ток может протекать до 4 А.

Серия LRT18 резистора обломока обнаружения тока

РОХМ, резистор обломока 62мОм 1Вт

Если степень усиления для измерения тока слишком велика, она превысит рабочее напряжение операционного усилителя, поэтому отрегулируйте степень усиления с учетом максимального тока. Поскольку на этот раз степень усиления установлена ​​в 15 раз, на выходе операционного усилителя будет 3 В, когда протекает максимальный ток шунтирующего сопротивления 4 А.

Операционный усилитель ROHM LMR1802G-LB.Усилитель датчика с низким уровнем шума, низким входным напряжением смещения и низким входным током смещения.

ROHM использует в качестве операционного усилителя самый малошумящий операционный усилитель в отрасли, EMARMOUR «LMR1802G-LB». Этот операционный усилитель имеет небольшое входное напряжение смещения 5 мкВ (тип.), И он используется для измерительных устройств.

Операционный усилитель и шунтирующий резистор на универсальной плате. Поскольку он экспериментально установлен на универсальной плате, его просто паять, но в реальной схеме проектирования соответствующий рисунок выполняется на основе таблицы данных сопротивления шунта.

Поскольку ток измеряется шунтирующим резистором, давайте рассмотрим, как определять токи с помощью простой схемы, подключенной к универсальной плате.

Измерьте напряжение осциллографом и наблюдайте за движением тока

Подключите нагрузку к завершенной цепи обнаружения тока и наблюдайте за измеренной формой волны. Подключите щеточный двигатель постоянного тока к нагрузке. Если ток можно легко обнаружить, должна быть возможность измерить форму волны тока, при которой катушка двигателя переключается, а также состояние изменения при приложении нагрузки к вращению.

Шунтирующий резистор включен последовательно с двигателем и источником питания. Мотор работает от 5В.

Ток холостого хода двигателя составляет 0,32 А. Эффективное значение сигнала на выходе операционного усилителя составляет 202 мВ, что определяется как 0,3 А. Полоса пропускания осциллографа и пробника составляет 50 МГц.

Когда вы вращаете двигатель, вы можете видеть, что ток изменяется в соответствии с переключением коммутатора. Когда нагрузка увеличивается до остановки вращения, изменение значения тока, обнаруживаемого шунтирующим резистором, также изменяется как сигнал напряжения.

Если вы подключите выход обнаружения тока операционного усилителя к плате микроконтроллера, такой как Arduino, вы сможете обнаруживать ток двигателя в реальном времени, что позволяет обнаруживать отклонения, такие как блокировка двигателя и короткое замыкание слоя катушки.
При обнаружении тока можно добавить различные функции, такие как защита корпуса двигателя / цепи привода от перегрузки двигателя, а также обнаружение блокировки двигателя.

Повышение точности и детектирования тока за счет изменения сопротивления шунта

Когда вы фактически используете схему определения тока в качестве защиты цепи, выберите продукт с низким сопротивлением и большим током, который не превышает максимальную мощность шунтирующего резистора.
Мы используем чип-резистор общего назначения, а что касается высокопроизводительных шунтирующих резисторов, также доступны высокомощные типы, которые могут работать с высокой мощностью до 5 Вт, и высокоточные шунтирующие резисторы со сверхнизким сопротивлением 0,1 мОм. Вы можете выбрать один из множества шунтирующих резисторов в соответствии с вашими потребностями.

Ссылка: Чип-резистор для определения тока (шунтирующий резистор) | ROHM
https://www.rohm.co.jp/products/resistors/current-detection-resistors/information

Сводка

Этот метод определения тока с использованием шунтирующего резистора и операционного усилителя широко используется, поскольку он недорогой, высокоточный и простой в использовании.Однако, если добавляется резистор и это отрицательно влияет на схему, он также имеет явный недостаток: его нельзя использовать для высоких нагрузок, когда потери мощности шунтирующего резистора велики.
В принципе, потери могут быть уменьшены за счет уменьшения значения сопротивления шунтирующего резистора, поскольку падение напряжения шунтирующего резистора также уменьшается, и становится труднее обнаруживать незначительные напряжения, поэтому существует компромисс между маленьким шунтом резистор и точность обнаружения.
В частности, обнаружение тока, которое используется для управления бесщеточными двигателями и преобразователями постоянного тока постоянного тока и обнаружения оставшегося заряда батареи, требует как больших токов, так и высокой точности обнаружения.Следовательно, требуется не только низкое сопротивление шунта, но и высокоточный операционный усилитель.
При фактическом обнаружении токов с помощью шунтирующего резистора учитывайте максимальный ток и приложение нагрузки, которую вы хотите обнаружить. Это означает, что вам нужно принять максимальный ток и спрогнозировать, какую точность и потери можно допустить. По сути, вам нужно подумать о стоимости, когда вы приступите к проектированию схем и выбору компонентов.

При использовании обнаружения тока для защиты следует помнить, что, поскольку сама цепь обнаружения тока обнаруживает только ток, необходимо добавить функции для защиты и управления.Например, необходимо добавить реле или выключатель нагрузки, чтобы его можно было отключить, при этом вам также нужно будет выбрать программу или схему для их работы и при каких условиях будут выполняться защитные операции.
Если установлена ​​цепь обнаружения тока, схема и управление усложняются, и порог немного поднимается, но это незаменимая схема для повышения безопасности и увеличения количества электронных комплектов.

Измерения тока: практическое руководство – NI

Методы измерения тока
Существует два основных способа измерения тока: один основан на электромагнетизме и связан с первым измерителем с подвижной катушкой (д’Арсонваля), а другой основан на основной теории электричества, законе Ома. .

Измеритель / гальванометр Д’Арсонваля
Измеритель Д’Арсонваля – это вид амперметра, который представляет собой прибор для обнаружения и измерения электрического тока. Это аналоговый электромеханический преобразователь, который производит поворотное отклонение через ограниченную дугу в ответ на электрический ток, протекающий через его катушку.

Форма д’Арсонваля, используемая сегодня, состоит из небольшой вращающейся катушки проволоки в поле постоянного магнита. Катушка прикреплена к тонкой стрелке, пересекающей калиброванную шкалу.Крошечная торсионная пружина переводит катушку и указатель в нулевое положение.

Когда через катушку протекает постоянный ток (DC), катушка создает магнитное поле. Это поле действует против постоянного магнита. Катушка вращается, нажимая на пружину, и перемещает указатель. Стрелка указывает на шкалу, показывающую электрический ток. Тщательная конструкция полюсных наконечников обеспечивает однородность магнитного поля, поэтому угловое отклонение стрелки пропорционально току.

Другие амперметры
По сути, большинство современных амперметров основаны на фундаментальной теории электричества, законе Ома. Современные амперметры – это, по сути, вольтметры с прецизионным резистором, и, используя закон Ома, можно выполнить точное, но экономичное измерение.

Закон Ома – Закон Ома гласит, что в электрической цепи ток, проходящий через проводник между двумя точками, прямо пропорционален разности потенциалов (другими словами, падению напряжения или напряжению) в двух точках и обратно пропорционален сопротивление между ними.

Математическое уравнение, описывающее эту связь:

I = V / R

где I – ток в амперах, V – разность потенциалов между двумя интересующими точками в вольтах, а R – параметр цепи, измеряемый в омах (что эквивалентно вольтам на ампер), называемый сопротивлением.

Работа амперметра

– Современные амперметры имеют внутреннее сопротивление для измерения тока через определенный сигнал. Однако, когда внутреннего сопротивления недостаточно для измерения больших токов, необходима внешняя конфигурация.

Для измерения больших токов вы можете разместить прецизионный резистор, называемый шунтом, параллельно измерителю. Большая часть тока проходит через шунт, и лишь небольшая часть протекает через счетчик. Это позволяет измерителю измерять большие токи.

Допускается любой резистор, если максимальный ожидаемый ток, умноженный на сопротивление, не превышает входной диапазон амперметра или устройства сбора данных.

При измерении тока таким способом следует использовать резистор наименьшего номинала, поскольку это создает наименьшие помехи для существующей цепи.Однако меньшее сопротивление приводит к меньшему падению напряжения, поэтому вы должны найти компромисс между разрешением и помехами в цепи.

На рисунке 2 показана общая схема измерения тока через шунтирующий резистор.

Рисунок 2. Подключение шунтирующего резистора к измерительному устройству

При таком подходе ток фактически направляется не на плату амперметра / сбора данных, а через внешний шунтирующий резистор. Максимальный ток, который вы можете измерить, теоретически безграничен при условии, что падение напряжения на шунтирующем резисторе не превышает рабочий диапазон напряжения платы амперметра / сбора данных.

Токовые условные обозначения

Обычные токи
Обычные токи – это измерения тока, обычно используемые в современной электронике, электрических схемах, линиях передачи и т. Д. Они не соответствуют стандартам передачи и могут иметь диапазон от нуля до больших значений силы тока.

Токовые петли / 4–20 мА Условные обозначения
Аналоговые токовые петли используются для любых целей, когда требуется дистанционное наблюдение или управление устройством по паре проводов.Одновременно может присутствовать только один текущий уровень.

«Токовая петля от 4 до 20 мА» или 4–20 мА – это стандарт аналоговой передачи электроэнергии для промышленных контрольно-измерительных приборов и средств связи. Сигнал представляет собой токовую петлю, где 4 мА представляет сигнал нулевого процента, а 20 мА представляет собой сигнал 100 процентов. [1] «МА» означает миллиампер или 1/1000 ампера.

«Живой ноль» при 4 мА позволяет приемному оборудованию различать нулевой сигнал и обрыв провода или неисправный прибор.[1] Разработанный в 1950-х годах, этот стандарт до сих пор широко используется в промышленности. Преимущества условного обозначения 4–20 мА включают широкое использование производителями, относительно низкую стоимость внедрения и его способность подавлять многие формы электрических шумов. Кроме того, с живым нулем вы можете напрямую запитывать маломощные приборы от контура, что позволяет сэкономить на дополнительных проводах.

Рекомендации по погрешности
Размещение шунтирующего резистора в цепи важно. Если внешняя цепь имеет общее заземление с компьютером, на котором установлена ​​плата амперметра / сбора данных, вам следует разместить шунтирующий резистор как можно ближе к заземляющей ветви цепи.В противном случае синфазное напряжение, создаваемое шунтирующим резистором, может быть за пределами спецификации для платы амперметра / сбора данных, что может привести к неточным показаниям или даже к повреждению платы. На рисунке 3 показано правильное и неправильное размещение шунтирующего резистора.

Рис. 3. Размещение шунтирующего резистора

Измерения устройства сбора данных
Существует три различных метода измерения аналоговых входов. Пожалуйста, обратитесь к статье «Как произвести измерение напряжения» для получения дополнительной информации по каждой конфигурации.

В качестве примера рассмотрим систему сбора данных NI CompactDAQ USB. На рисунке 4 показано шасси NI cDAQ-9178 и модуль аналогового ввода тока NI 9203. NI 9203 не требует внешнего шунтирующего резистора из-за наличия внутреннего прецизионного резистора.

Рисунок 4. Шасси NI cDAQ-9178 и модуль аналогового ввода тока NI 9203

На рис. 5 показана схема подключения для измерения эталонного несимметричного тока (RSE) с использованием шасси NI cDAQ-9178 с NI 9203, а также расположение выводов модуля.На рисунке контакт 0 соответствует каналу «Аналоговый вход 0», а контакт 9 соответствует общей земле.





Рисунок 5. Измерение тока в конфигурации RSE

В дополнение к NI 9203, модули аналогового ввода общего назначения, такие как NI 9205, могут обеспечивать функциональные возможности ввода тока с использованием внешнего шунтирующего резистора.

Как увидеть свои измерения: NI LabVIEW
После подключения датчика к измерительному прибору вы можете использовать программное обеспечение графического программирования LabVIEW для визуализации и анализа данных по мере необходимости.

Рисунок 6. LabVIEW Current Measurement

Ссылки
Болтон, Уильям (2004). КИПиА. Эльзевир. ISBN 0750664320.

DIY 30 Amp шунт / усилитель для зарядного устройства светодиодный дисплей

Hi,

Если вы хотите сделать токовый шунт, не имеет значения, что показывал какой-либо другой измеритель в прошлом, вы будете читать амперы.

Медь не такой уж хороший металл для шунта, латунь немного проще в использовании, потому что ее сопротивление примерно в четыре раза больше.Вы можете приобрести латунные полоски в магазине товаров для хобби или в строительном магазине. Вы можете рассчитать сопротивление латунной ленты, приняв сопротивление в 4 раза больше, чем у меди.

Температура влияет на шунт, но насколько это мешает вашим показаниям, зависит от того, какая точность вам действительно нужна, и вам, вероятно, не нужна сверхточная точность. Если вам нужна более высокая точность, вам придется установить датчик рядом с шунтом в тепловом контакте с металлом шунта, но не в электрическом контакте. Таким образом вы можете измерить сопротивление датчика и определить, как отрегулировать показания.

Но еще одна очень важная проблема – это входное смещение используемого операционного усилителя. Вы захотите использовать операционный усилитель, предназначенный для очень низкого входного смещения и низкого дрейфа, как операционный усилитель со стабилизированным чоппером. Это даст вам наилучшие результаты при измерении постоянного тока с помощью шунта. Вы можете настроить усиление в соответствии с сопротивлением шунта.

Латунная полоса толщиной 0,0167 дюйма, шириной 0,25 дюйма и длиной примерно 1,5 дюйма (плоская полоса) имеет падение напряжения 1 мВ на ампер (сопротивление 0,001 Ом) при 20 ° C.Температурный коэффициент некоторых латуни вдвое меньше, чем у меди, но, к сожалению, для некоторых других латуни он может быть в два раза выше, чем у меди. Но использование датчика для обратной связи не имеет большого значения.

Кусок медного провода AWG # 12 длиной около 7,6 дюйма имеет сопротивление, близкое к 0,001 Ом, а при повышении температуры на 10 ° C сопротивление увеличивается примерно на 4 процента, то есть с 0,00100 Ом до 0,00104 Ом. . Это приведет к ошибке в 4% при калибровке при комнатной температуре 20 ° C.Если это слишком много, необходимо использовать датчик для оценки температуры шунта. Датчик можно сделать из гораздо более тонкого куска медного провода, намотанного вокруг шунтирующего провода, для определения температуры основного провода. Короткая процедура калибровки сделает все еще более точным.

Здесь обычно используется четырехпроводное соединение. Вот где (скажем) 7,6-дюймовый кусок медного провода удлиняется, может быть, до 12 дюймов, и через него проходит ток, но соединения для сенсорных проводов выполняются прямо на самом проводе где-то на концах, так что сенсор проводные соединения 7.6 дюймов друг от друга, хотя провод намного длиннее. Ток подается на концы, но считывающее напряжение снимается где-нибудь между этими концами, но не прямо на обоих концах. Провода подачи тока должны быть большего калибра (например, 12 калибра или больше), но измерительные провода могут быть, например, №22.

Шунтирующий резистор

DIY увеличивает предельный ток ампер мультиметра цифрового мультиметра – www.4assistance.com

Изобретательность правит, когда доступ к дорогостоящим технологиям избегают или ограничивают. Вы можете найти этот альтернативный шунтирующий резистор полезным, когда измеряемый ток превышает емкость вашего мультиметра.Многие цифровые мультиметры (DMM) рассчитаны на ток до 10 ампер. Возможно, вам потребуется измерить солнечную батарею на 30 А, автомобильную пусковую систему на 800 А или систему зарядки на 90 А,

Если вам нужно измерить ток, превышающий максимальную мощность вашего мультиметра или цифрового мультиметра, вам понадобится амперметр или шунтирующий резистор. Шунты должны выдерживать ток, который вы будете измерять, и должны иметь низкое сопротивление, чтобы минимально нарушать цепь. Прозрение: почему бы не использовать кабель, который уже проводит ток, в качестве шунтирующего резистора? Сопротивление кабеля мы можем измерить или посмотреть.

Ограничение этого шунта po-boy: провода нашего измерителя должны доходить до оголенных концов кабеля, по которому проходит ток, который мы хотим измерить. Кроме того, вам необходимо знать материал проводника, например, медь или алюминий, и его длину. Затем, благодаря 150-летнему телеграфу и Георгу Симону Ому, мы можем использовать милливольтметр наших мультиметров для измерения ампер.

Чтобы найти закон Ома, V = I x R, нам нужно знать вольты и омы, чтобы вытрясти неизвестные усилители.Шунты обеспечивают известное постоянное сопротивление, выраженное в омах. Сопротивление кабеля пропорционально массе, длине и материалу проводника. Спасибо PowerStream за этот калькулятор падения напряжения, который подскажет, какое падение напряжения вы можете ожидать при прохождении кабеля. Калькулятор удвоит длину кабельной трассы, которую вы вводите, чтобы учесть обратный кабель, поэтому вам нужно ввести половину длины вашего альтернативного шунтирующего резистора. Вы должны угадать максимальный ток, который вы ожидаете измерить.

Например, у нас есть солнечная батарея, которая, как мы ожидаем, будет генерировать 28 А при 24 В при полном полуденном солнце. У нас есть 4 фута медного кабеля AWG №6 между контроллером заряда и аккумулятором. Итак, мы переходим к онлайн-калькулятору, где вводим медь # 6 24V 2ft и 30 Amps. Калькулятор говорит нам искать падение напряжения 49 мВ на 4 футах кабеля при токе 30 ампер. Теперь, когда цифровой мультиметр установлен на шкалу 200 мВ и подключен к обоим концам 4-футового кабеля, он показывает 44 мВ.
