Синтезатор частоты на Si5351 (для КВ трансивера)

 Разработка  UV7QAE.
Синтезатор для КВ (160м, 80м, 40м, 20м, 15м, 10м) трансивера с преобразованием "вниз".

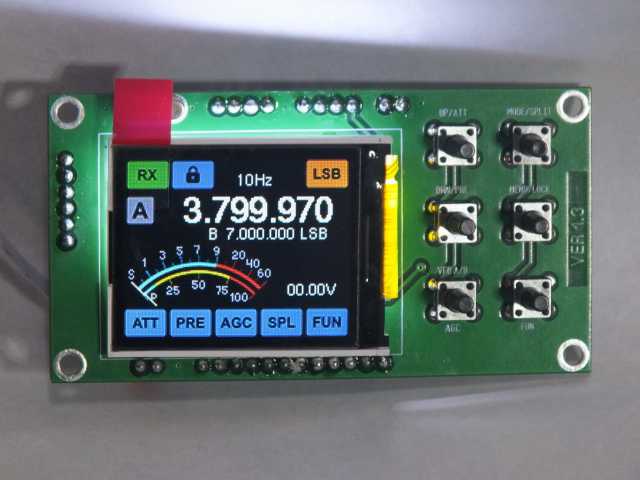

Контроллер STM32F100C8T6B в корпусе LQFP48. Синтез на Si5351a. Экран цветной 1,8" (ST7735), черно белый NOKIA 5510 (эконом вариант).
Энкодер решили не ставить на плату, это позволит применить энкодер любой по размерам так же разместить его в любом месте конструкции.
Можно отказаться вообще от энкодера так как можно управлять частотой кнопками INC и DEC.

 Схема рассчитана на подключение оптического энкодера, так что если кто будет повторять ее с мех.энкодером поставьте RC фильтра по входам энкодера.


Печатная плата 85мм х 45мм в формате Sprint-Layout 6 под кнопки размером 6х6мм synthesizer_si5351_buttons_6x6M.lay







Для увеличения схемы, кликните левой клавишей мышки.

Или просто скачать

Выход CLK0 - частота VFO.
Выход CLK1 - частота SSB BFO.
Выход CLK2 - частота CW BFO + CW TONE.
Можно установить реверс частот при передачи в "SYSTEM MENU" опция "TX REVERSE".
Опция "TX REVERSE" = ON,

OUTPUT RX TX
CLK0 VFO SSB BFO
CLK1 SSB BFO VFO
CLK2 CW BFO CW BFO



Кнопки.
Up, Dn - Вверх, вниз по диапазонам, меню.
Mode - Смена LSB, USB, CW в рабочем режиме, в меню для быстрого ввода частоты.
Menu - вход/выход в меню.
Выбор функций кнопок в "SYSTEM MENU" опция "BUTTON MODE".
VFO, Step - Переключение VFO A/B, Шаг перестройки частоты. В меню изменяет значения.
Или.
Inc(+), Dec(-) - перестройка по частоте в рабочем режиме. В меню изменяет значения.

Вход в "USER MENU" короткое нажатие кнопки Menu.

Вход в "SYSTEM MENU" нажатие и удержание кнопки Menu больше 1сек.



 USER MENU.
01.FREQUENCY STEP 1/5/10/50/100/500/1000 Hz Шаг перестройки частоты
02.ENC. DYNAMIC ON/OFF Динамическая скорость перестройки частоты.
03.ENC. PRESCALER 1-300 Делитель энкодера. Перестройки частоты на один оборот энкодера.
04.RIT FUNCTION ON/OFF Включение и выключение RIT.
05.RIT SHIFT +-1000Hz Смещение частоты приема.



 SYSTEM MENU.
01. BUTTON MODE VFO/Step or Frequency Функции кнопок
02.ENC. REVERSED
YES/NO
Реверс энкодера
03.ADC PRESCALER 4-12 Входной делитель напряжения 4 - 12
04.TX REVERSE ON/OFF Реверс частот на выходах VFO и BFO при передаче.
05.OUTPUT CURRENT 2mA - 8mA Регулировка выходного напряжения CLK0, CLK1, CLK2 установкой тока выходов.
06.BANDWIDTH SSB 1000Hz - 10 000Hz Полоса пропускания фильтра SSB.
07.BANDWIDTH CW 100Hz  - 1000Hz Полоса пропускания фильтра CW.
08.VFO MODE FREQ+IF,FREQ,FREQx2,FREQx4 CLK0=VFO+BFO, CLK0=VFO, CLK0=(VFOx2), CLK0=(VFOx4)
09. FREQ. BFO LSB 100kHz - 100mHz Частота ПЧ НБП.
10.FREQ. BFO USB 100kHz - 100mHz Частота ПЧ ВБП.
11.FREQ. BFO CW 100kHz - 100mHz Частота ПЧ CW.
12.FREQ. SI XTAL 100kHz - 100mHz Тактовая частота Si5351a (коррекция).
13.BANDS CODE YES/NO Формировать на выводах двоичный код управления для дешифратор/мультиплексор.
14.BINARY CODE YES/NO Двоичный код для дешифратора иначе код для мультиплексора FST3253.
15.S-METER 1 0mV - 3300mV Калибровка S Метра.
16.S-METER 9 0mV - 3300mV Калибровка S Метра.
17.S-METER +60 0mV - 3300mV Калибровка S Метра.
18.RANGE 1-30 MHz YES/NO Сплошной диапазон 1 - 30 МГц. WARC 30М, 16М, 12М.
19.BAND WARC ON/OFF Только в режиме RANGE 1-30MHz = YES
20.BAND 160M ON/OFF Выбор работающих диапазонов трансивера (приемника)
21.BAND 80M ON/OFF Выбор работающих диапазонов трансивера (приемника)
22.BAND 40M ON/OFF Выбор работающих диапазонов трансивера (приемника)
23.BAND 20M ON/OFF Выбор работающих диапазонов трансивера (приемника)
24. BAND 15M ON/OFF Выбор работающих диапазонов трансивера (приемника)
25.BAND 10M ON/OFF Выбор работающих диапазонов трансивера (приемника)
26.LSB MODE ON/OFF Выбор модуляции трансивера (приемника)
27.USB MODE ON/OFF Выбор модуляции трансивера (приемника)
28.CW MODE ON/OFF Выбор модуляции трансивера (приемника)
29.LOW POWER OFF ON/OFF Авто выключение, сохранение текущих данных.
30.LOW VOLTAGE 5.0V - 14.0V Порог напряжения авто выключения.
31.STATUS RCC RCC HSI/RCC HSE Источники тактирования, Внутренний/Кварц.



Для управления дешифратором/мультиплексором используются выводы BAND 160, BAND 80, BAND 40, BAND 20 (смотрим схему).

Управляющие выходы.
Pin BAND 160 = DATA1/A
Pin BAND 80 = DATA2/B
Pin BAND 40 = DATA4/C
Pin BAND 20 = DATA8/D

Двоичный код для дешифратора.

BANDS Pin BAND 160 Pin BAND 80 Pin BAND 40 Pin BAND 20
01.BAND 160M 0 0 0 0
02.BAND 80M 1 0 0 0
03.BAND 40M 0 1 0 0
04.BAND 30M 1 1 0 0
05.BAND 20M 0 0 1 0
06. BAND 16M 1 0 1 0
07.BAND 15M 0
1
1 0
08.BAND 12M 1 1 1 0
09.BAND 10M 0 0 0 1

                   Прошивка



Источник: https://ut5qbc.blogspot.com

Синтезатор частоты на DDS (c CPU PIC16F648A или AVR Atmega32L).

Предыстория.

Автор, начиная с 90-ых годов, применяет только синтезаторы с микропроцессорным управлением в качестве первого гетеродина коротковолнового трансивера. Этому решению предшествовали конструкции UA1FA, RA3AO, «Урал-84М» А. Першина, в которых использовались обычные LC генераторы – первые опыты работы на них цифровыми видами связи в конце 80-ых годов показали основной недостаток – отсутствие надлежащей стабильности частоты. Если при проведении обычных связей телеграфом и SSB уход частоты не так заметен, то в цифровых видах связи постоянное подкручивание ручки настройки приводило к «расстройству чувств» и не позволяло поспевать за мировым научно-техническим прогрессом. Самостоятельное «изобретение» такого сложного узла как синтезатор частоты с микропроцессорным управлением в те годы было не реально – сказывался дефицит комплектующих и полнейшее отсутствие опыта такой работы.

Поэтому выход был только один – найти подходящую конструкцию для повторения. На тот момент это были два варианта – «Примус» киевлян и подобная конструкция, которую отрабатывали радиолюбители из Ковеля. Первый «монстр» управлялся советской «сороконожкой» КР580ИК80 – сегодня даже не хотелось бы об этом вспоминать – сколько времени, средств и героических усилий нужно было приложить, чтобы тот синтез запустить – отладить и «подружить» его с аналоговой частью трансивера! «Куча» горячих микрух 155 серии, плюс ещё и 500 серия, от которых грелись все окружающие радиоэлементы и платы, несколько напряжений питания различной полярности, токи потребления под ампер и более, габаритные платы… Ну, а «добивала» динамическая индикация на вакуумном индикаторе с достаточно высоким напряжением питания, которую из-за помех приходилось закрывать металлической коробкой… Платы помещались в пропаянные коробки из двухстороннего стеклотекстолита, а некоторые ещё и дополнительно в коробки из лужёной жести.

Всё это грелось и «жужжало»… Как ни странно это отметить – но шумовые характеристики его были достаточно высокие, по-видимому, из-за «накрученной» аналоговой части – имею в виду сам высокочастотный сигнал. Но вот цифровая часть на то время не была приспособлена для установки её внутри трансивера. И все усилия были направлены на усовершенствование именно цифровой части – работа велась в направлении минимизации помех и использовании более совершенных микросхем. После 155, 555, 580 серий начали использоваться Z80, отечественные аналоги 1858ВМ1, ВМ3; серии 561, 1500 и так далее. Как итог творческих пятилетних исканий появился достаточно удачный для повторения вариант однопетлевого синтезатора с управлением от микроконтроллера фирмы Atmel 89С52.

Этот синтезатор повторён многими радиолюбителями, к нему написана программа управления компьютером. В сравнении с другими конструкциями – это простой и относительно недорогой синтезатор с достаточно качественными характеристиками для самодельного трансивера с первой промежуточной частотой до 12 МГц.

Но автор не останавливается на достигнутых рубежах – через несколько лет после отработки этого синтезатора, появился «творческий зуд» изобрести что-то новое и более совершенное. Всем однопетлевым синтезаторам (по крайней мере, тем, которые автор сам изготовил или видел) присущи два основных недостатка – это фазовый дребезг или низкое быстродействие. Поставил «или» между этими недостатками намеренно, т.к. они связаны между собой. Если хочется получить хорошее быстродействие – нужно выбирать достаточно высокую частоту сравнения на фазовом детекторе (использовалась в предыдущих синтезаторах – 100кГц), но тогда невозможно полностью подавить фазовый дребезг – сигнал синтезатора в той или иной мере промодулирован - при работе SSB это практически не заметно, но в режиме CW уже слышно.

Для того чтобы избавиться от фазового «дребезга» приходится понижать частоту сравнения и срез фильтра на выходе ФД (что и сделано в синтезаторе с 89С52 – 240Гц), но понижается быстродействие синтезатора. И с таким синтезом не получится работать SPLIT с большими расстройками по частоте, применяя для перехода с приёма на передачу VOX (о чём и указывал в описании синтезатора – смотрите или статьи в ж. «Радиолюбитель», «Радиохобби» за 2000 год или описание синтеза на 89С52). Первый звук будет звучать с девиацией – пока кольцо ФАПЧ не захватит и установит частоту. Плюс к этим двум недостаткам можно отнести ещё и достаточную сложность получения малых шагов перестройки частоты – в синтезаторе на 89С52 это 30 Гц. Вариант «прямого синтеза» достаточно активно рекламируемый в интернете, тоже был опробован – использовались DDS от Analog Devices AD9850, AD9851, «КВ и УКВ» 62002. Увы, пока ещё шумовые характеристики этих микросхем не позволят использовать такой синтезатор в качественном трансивере. Всю информацию о предыдущих вариантах синтезаторов можно прочесть в журналах «Радиолюбитель», «Радиохобби», а авторский опыт выложен на этом сайте.

Попытки повторить синтезатор с качественными характеристиками от различных импортных трансиверов оказались нерациональны из-за многочисленности применяемых в них микросхем (которые к тому же нигде не продаются и, скорее всего, являются заказными именно под конкретное изделие) и соответственно высокой конечной стоимости такого «чуда». Но внимание привлекли синтезаторы, применяемые в FT100, FT817, FT897 – в них используется микруха от Analog Devices AD9850. Можно сказать что, покрутив ручки такой (пришлось раскошелиться на FT100D, FT817 и для сравнения на TS870S) техники и было принято решение о том, какого структурного вида будет следующий синтезатор. «Архитектура» построения стала ясна и работа велась в поиске оптимального решения между качественными характеристиками и стоимостью. Как итог этой работе – получено несколько вариантов с применением DDS от Analog Devices AD9832 http://www.analog.com и микроконтроллеров от Atmel – ATmega16 http://www.atmel.com и «Microchip Technology Incorporated, USA» www.microchip.com – PIC16F84, 16F628, 16F874 (так называемые ПИК-контроллеры). Индикация сделана как с применением обычных семисегментных (импортных) индикаторов АЛС, так и на двухстрочных и матричных ЖКИ. Применение «примитивных» ЖКИ от АОНов не закладывалось в связи с наличием платы на АЛС.

Акцентирую внимание «бегло» читающих и не вникающих в суть статьи любителей поболтать и посплетничать на бендезонах – это синтезатор не «прямого синтеза» (как мне уже «докладывали» в эфире!) и такие синтезаторы – «прямого синтеза» – не применяют в качественных трансиверах, по крайней мере мне таких – с «прямым синтезом» не попадалось – почитайте про мои поиски таковых в описании синтезатора «прямого синтеза» на AD9850 – см. выше где читать.

Ниже даю описание синтезатора, которое не рассчитано на профессиональных разработчиков такой техники – прошу не «пинать больно» за сленг и техническую «корявость» текста. Основная задача описания – рассказать в общих понятиях как всё работает, на какие особенности следует обратить внимание при повторении и помочь рекомендациями как такой синтезатор изготовить и установить в свой трансивер радиолюбителю средней квалификации, которому образно говоря «до лампочки» – что и как работает внутри микросхемы DDS сколько там разрядов, или на каком языке целесообразнее писать управляющую программу для ПИК-а. Дотошным «изобретателям» рекомендую всю дополнительную информацию смотреть на сайтах фирм изготовителей, для чего и привожу их адреса и названия неоднократно по тексту.

Кнопки управления синтезатором (их всего 18), объединены в поле из 12-ти – именно для управления частотой синтеза и 6 кнопок могут быть «разбросаны» по передней панели трансивера – они служат для переключения режимов в ТРХ. Кнопки для управления режимов работы трансивера работают квазисенсорно, т.е. кнопки без фиксации – чтобы включить режим нужно нажать на кнопку, повторным нажатием происходит выключение. Для того чтобы понять включен режим или нет – возле каждой кнопки расположен светодиод, который свечением показывает включение режима. Кнопки управления частотой синтезатора имеют несколько функций. Основную функцию определяет надпись возле кнопки, дополнительно каждой кнопке присвоена цифра, девяти кнопкам диапазоны и некоторые кнопки имеют ещё и подфункцию в «Меню» о которой речь пойдёт дальше.

Отработано несколько версий синтезаторов частоты для этого трансивера. В качестве управляющего процессора применены ПИК контроллер PIC16F648A или AVR Atmega32L. Индикация возможна на семисегментных светодиодных индикаторах или двухстрочном ЖКИ 1602.

Технические характеристики синтезатора (далее чистый техницизм)

Синтезатор позволяет синтезировать частоты всех 9-ти КВ диапазонов и как дополнительную функцию имеет возможность индицировать на индикаторах частоты диапазонов 50МГц, 144МГц, 430МГц и 136кГц (более подробно о дополнительных возможностях в описании работы управляющих кнопок). Шаг перестройки можно выбирать из значений 1, 10, 20, 30, 50, 100, 1000, 5000Гц. Может программироваться значения трёх абсолютно независимых промежуточных частот от 0 до 100МГц. Все установки выполняются прямым набором с клавиатуры синтезатора через Меню. Каждой кнопке клавиатуры присвоена определённая цифра и нужно просто набрать кнопками или накрутить ручкой валкодера требуемое число. При использовании синтезатора с процессором PIC16F648A ввод ПЧ происходит валкодером, а при использовании Atmega32L кнопками клавиатуры. Запоминание всех установок происходит после выхода из меню и будет сохраняться в ОЗУ контроллера пока вновь не будет изменено пользователем. Все пользовательские установки в ОЗУ ПИК-а сохраняются без дополнительного источника тока даже с выключением трансивера.

Организована система САТ (управление от компьютера). Применён стандартный протокол фирмы Kenwood. Синтезатор можно соединять с компьютером через СОМ порт и управлять им из популярных радиолюбительских программ. Проверены и работают программы Hamport, MixW, AALog2, Ham Radio Deluxe.

Таблицы расчёта выходной частоты.

За основу приняты две «базовые» структуры построения супергетеродинов с постоянной первой промежуточной частотой.

Частота гетеродина равна:

1.Сумме промежуточной частоты приёмника и частоты, которую собственно и принимает приёмник – Fget=Fпч+Frx на принимаемых частотах от 0МГц до15МГц. И разности этих частот на принимаемых частотах от 15МГц и выше – Fget=Frx-Fпч. Эта структура построения гетеродина является так сказать «основной и базовой» в самодельных КВ трансиверах с промежуточной частотой до 12МГц.

Где: Fget – частота гетеродина, Frx – принимаемая частота, Fпч – промежуточная частота.

Этот вариант расклада частот для ПЧ=8,862МГц приведён в Таблице №1

Таблица №1.

  ПЧ кГц: 8862 <--- Подставить нужные значения
Divider OUT 4 делитель на выходе устройства
Divider PLL 256 делитель в цепи ФАПЧ
Divider DDS 1 делитель после DDS
диапазон м диап. частот, кГц
знак ПЧ
перестройка ГПД
диапазон DDS , Гц диапазон DDS , Гц
160 1810 2000 1 10672 10862 42688 43448 166750 169718,75
80 3500 3800 1 12362 12662 49448 50648 193156,25 197843,75
40 7000 7300 1 15862 16162 63448 64648 247843,75 252531,25
30 10100 10150 1 18962 19012 75848 76048 296281,25 297062,5
20 14000 14350 -1 5138 5488 20552 21952 80281,25 85750
17 18068 18200 -1 9206 9338 36824 37352 143843,75 145906,25
15 21000 21450 -1 12138 12588 48552 50352 189656,25 196687,5
12 24890 25140 -1 16028 16278 64112 65112 250437,5 254343,75
10 28000 29700 -1 19138 20838 76552 83352 299031,25 325593,75

Частота гетеродина равна:

2. Сумме промежуточной частоты приёмника и принимаемой частоты на всех рабочих частотах приёмника - Fget=Frx+Fпч. Этот вариант построения гетеродина присущ всем приёмникам с высокой промежуточной частотой. Это так называемое «преобразование вверх», когда промежуточная частота выше принимаемой частоты приёмника. Такой гетеродин имеют все современные промышленные радиолюбительские трансиверы.

Где: Fget – частота гетеродина, Frx – принимаемая частота, Fпч – промежуточная частота.

Этот вариант расклада частот для ПЧ=90,0МГц приведён в Таблице №2.

ПЧ,  кГц – 90000  Делитель между ГУН и ФД – 256.

Диапазон, м

Диапазон частот, кГц

  Перестройка  ГУН, кГц

Диапазон DDS , Гц

160

1810

2000

91810

92000

358633

359375

80

3500

3800

93500

93800

365234

366406

40

7000

7300

97000

97300

378906

380078

30

10100

10150

100100

100150

391016

391211

20

14000

14350

104000

104350

406250

407617

17

18068

18318

108068

108318

422141

423117

15

21000

21450

111000

111450

433594

435352

12

24890

25140

114890

115140

448789

449766

10

28000

29700

118000

119700

460938

467578

Структурная схема синтезатора.

Где:

  • CLK – опорный кварцевый генератор на 20МГц.
  • DDS – микросхема AD9832 формирующая сигнал с частотами 80-350кГц.
  • ФНЧ – фильтры низкой частоты.
  • ФД – фазовый детектор.
  • VCO – генераторы управляемые напряжением Upll (ГУНы), поступающим на варикапы.

Делители 1/256 и 1/4 – делители частоты на 256 и на 4.

Микросхема DDS формирует в зависимости от диапазона, частоты от 80 до 350кГц, которые через фильтр низкой частоты поступают на один из входов частотно-фазового детектора. Частоты с выхода ГУНов 20-84МГц делятся делителем на 256 и поступают на второй вход частотно-фазового детектора. Напряжение с выхода ФД, пройдя через фильтр ФНЧ, поступает на варикапы перестройки ГУНов по частоте. Изменение напряжения происходит до тех пор, пока частоты на обоих входах ФД не совпадут, соответственно при совпадении частот кольцо ФАПЧ (ФД-ФНЧ-VCO-1/256) замкнётся и будет удерживать частоту. Перестройка по частоте начнёт происходить, когда начнёт изменяться частота, формируемая микросхемой DDS. Управление частотой DDS происходит от процессора по заложенной в него программе. Для того чтобы частота от ГУНов подходила для «стандартного» построения TRX с ПЧ трансивера в районе 0-12МГц её дополнительно делим на 4.

Описание, схемы и фото синтезов

Схемы и фото синтеза на CPU PIC16F648А:

Схемы и фото синтеза на CPU AVR Atmega32L:

Размеры плат всех версий синтезаторов соответствуют друг другу и без проблем устанавливаются на одни и те же посадочные места в трансивере. Все платы полностью взаимоменяемы.

Для управления синтезатором использован ПИК-контроллер DD1 PIC16F648А. Выбран он по соображениям «стоимость-качество-возможности». Управляющая программа зашита в ПЗУ процессора. Блок внутренней оперативной памяти позволяет делать требуемую коррекцию в управляющей программе по желанию пользователя и эти пользовательские установки сохраняются в ОЗУ без дополнительного внешнего источника питания для микросхемы. Сохраняются «базовые» установки, которые описаны выше и информация в ячейках памяти. При включении питания программа выставляет из ячейки памяти №0 частоту и шаг перестройки, режимы трансивера – т.е. состояние 6-ти кнопок управления трансивером; «умножение» на 4n импульсов валкода, «обнулённые» ячейки стека. Т.е. можно записать в ячейку №0 те параметры трансивера, которые хотелось бы иметь сразу при каждом его включении и программа прилежно их будет запускать.

Вариант с процессором AVR Atmega32L более дорогой и с бОльшими возможностями сервиса, т.к. объём внутренней памяти процессора больше, нежели у ПИК-контроллера. Следует отметить дополнительный положительный момент в применении микроконтроллера Atmega32L – напряжение питания можно снижать до 3,3В – соответственно снижается и уровень помех от процессора.

Микроконтроллер управляет работой микросхемы DDS DD2 AD9832 (это микросхема прямого синтеза частоты – Direct Digital Synthesis) по шинам RA2, RA3, RA4. Микросхема AD9832 DD2 выдаёт синусоидальный ВЧ сигнал (с вывода №14) частотой от 80 до 350кГц.

На плате «контроллер-индикация» разместилась почти вся «цифра»: ПИК-контроллер DD1, опорный кварцевый генератор на 20МГц VCO, микросхемы связи с «периферией» DD3, DD4, DD5, семь управляющих регистров DD9-DD15 светодиодными матрицами LED1-LED7, микросхема управления кнопками клавиатуры DD7 и микросхема формирования импульсов валкодера DD8, один элемент которой DD8C служит для инвертирования сигнала гашения АЛСок.

Для минимизации взаимного влияния узлов друг на друга по питанию некоторых введены дополнительные LC фильтры. Это L1, L4, L5, L6 и конденсаторы С32,6,7,21,22,23,24,27,25,26. Для питания формирователя «минуса» использован RC фильтр – R24, C19,20. И фильтр отрицательного напряжения на элементах C16,17,18 R26. Индуктивность L6 входного фильтра по +5В выполнена на кольце К7, проницаемостью 2000. Достаточно 15-20 витков провода ПЭЛ 0,15-0,2мм. Этот фильтр введён по соображениям распространения возможных помех по шнуркам напряжения 5В, которые тянутся по трансиверу до 5В-ольтвой КРЕНки, расположенной на общем радиаторе трансивера. Фильтр на L6 применён по соображениям не ограничения распространения помехи от ПИКа, а для того, чтобы исключить возможность попадания ВЧ наводки от мощного ШПУ трансивера в схему синтезатора. В принципе тоже самое можно сказать и о RC фильтрах по шине D – R27,28,29,30 С28,29,30,31.

Выходной сигнал DDS фильтруется фильтром пятого порядка C10,11,12 L2,3.

Выводы Р2,Р4,Р5,Р6,Р7,Р8 коммутируют различные режимы трансивера. Р2 включает АТТ, Р4 включает УВЧ, Р5 включает USB, Р6 включает VOX, Р7 включает сужение полосы пропускания для CW, Р8 включает ограничение SSB сигнала. Включение каждого режима индицируется засветкой светодиодов расположенных рядом с кнопками – VD1-VD7, т.к. управление квазисенсорное. Кнопочку нажал – режим включился – светодиод засветился, ещё раз нажал – режим выключился – светодиод погас.

Шина D, выводы D0,D1,D2,D3, управляют дешифраторами 555ИД10 включения диапазонов на плате ДПФов и соответствующих коммутаций при переключении диапазонов на плате ГУН.

Вход LOCK соединяется с одноимённым выходом на плате ГУН. Светодиод LOCK своим свечением показывает размыкание кольца ФАПЧ, т.е. неисправность в работе синтезатора. Когда светодиод не светится – это указывает на то, что кольцо ФАПЧ замкнуто и синтезатор работает верно.

На вход TX_IN подаётся напряжение +12В-ТХ трансивера. При подаче этого напряжения загорается красный светодиод VD10, который указывает на перевод трансивера в режим передачи и открывается ключ на VT2, который блокирует клавиатуру и управляет работой режима SPLIT и RIT синтезатора.

САТ система организована через шнурки «PC modem» RX и TX на схеме. Для того чтобы развязать трансивер от компьютера следует использовать модем. Можно использовать по любой из двух приведённых схем. Схемы модемов приведены в разделе «Схемы».

Формирование импульсов валкодера осуществляется микросхемой DD8.

Светодиодные матрицы LED1-LED7 использованы раздельные одиночные. Можно использовать любые с общим катодом.

Плата ГУН.

Схема , фото на обычном текстолите , фото с заливкой и маской.

Генератор управляемый напряжением (ГУН) работает на частотах в 4-ре раза выше требуемой для трансивера со «стандартной» промежуточной частотой 5-10МГц. Это сделано по двум причинам – первая – на более высокой частоте катушки получаются меньше размерами, вторая – универсальность, в зависимости от требуемых условий можно получать частоты с ГУНа более 100МГц.

Применён один ГУН на VT1 BF966. Проверены в этом узле все импортные полевые транзисторы, которые предлагают киевские фирмы. Наиболее подходящими оказались BF966 и BF998. Для эмиттерного повторителя VT2 и усилителя ВЧ VT3 уровня гетеродина, применены малошумящие и достаточно мощные BFR96S. Обеспечение перекрытия всего требуемого диапазона частот гетеродина осуществляется подключением катушек L1,L2,L3,L4,L5. Переключение осуществляется контактами четырёх реле РЭС49 К1,К2,К3,К4.

При подключении только катушки L5 гетеродин (замкнут контакт К4) перекрывает частоты 10м и 30м диапазонов. При подключении катушек L5 и L4 (замкнут контакт К3) диапазоны 12м и 40м. При подключении L5, L4, L3 (замкнут контакт К2) диапазоны 15м и 80м. При подключении катушек L5, L4, L3, L2 (замкнут контакт К1) диапазоны 160м и 20м. При включении диапазона 20м через диод VD8 включается дополнительный делитель выходной частоты на 2 DD6A. Когда включены все катушки (контакты все разомкнуты) гетеродин выдаёт частоты 17м диапазона. Управление коммутацией катушек происходит ПИК-контроллером по шине D – входы D0-D3. Микросхема DD1 555ИД10 дешифрирует сигналы ПИКа и включает требуемое реле. Между реле и DD1 установлены дополнительные LC фильтры – элементы L6-L9, С5-С12. Диоды VD1-VD4 служат для погашения бросков обратного тока при переключении реле. Питающее напряжение +9В ГУНа стабилизировано интегральным стабилизатором DA1 и дополнительно отфильтровано фильтром на VT6, C52.

Выходная частота делится на 2 микросхемой DD6B и дополнительно ещё на 2 DD6A при включении диапазона 20м. Резистор R48 служит для согласования с коаксиальной линией.

Для дополнительной развязки между «аналогом и цифрой» DD6, DD7 запитаны от отдельного +5В стабилизатора DA2.

Делитель на 256 DD8 применёна микросхема отечественного производства КР193ИЕ6. Буфером-развязкой один из элементов DD7D. Следует отметить, что выходной сигнал делителя 193ИЕ6 намного чище в сравнении с выходным сигналом получаемым делителями других типов. Поэтому никакой фильтрации выходного сигнала между DD8 и DD4 не производилось. Делённый сигнал ГУНа подаётся на один из входов фазового детектора DD4. В качестве DD4 применена более продвинутая версия микросхемы 4046 – это 74НСТ9046. В Data Sheet-е на 9046 целый раздел посвящён тому, в чём же она лучше своей предшественницы 4046. В 9046 фирмой заложена более качественная работа именно фазового компаратора, что и нужно для нашего применения. Для индикация захвата петли ФАПЧ используется сигнал с выхода Р1 DD4. Ключ на VT5 управляет светодиодом LOCK расположенным на плате индикации-контроллера. Транзистор VT4 усиливает сигнал DDS.

DD4, DD8 питаются от отдельного стабилизатора DA3.

Управляющее напряжение Upll формируется операционным усилителем DA4 и подаётся на варикап VD5 КВ132 через RC фильтрующие элементы. Резистор R7 зашунтирован диодами VD7,8 для ускорения параметра заряд-разряд в цепи.

Модем.

Модем №1

Модем №2

Приведены две возможные схемы модемов. Для работы первой схемы «Модем №1» требуется постоянное напряжение 5В, которое берётся от трансивера. Для работы второй схемы «Модем №2» рабочее напряжение берётся из компьютера. В зависимости от типа РС возможно использование первой или второй схемы модема.

Для правильной работы синтезатора с компьютером требуется:

  • цепь RX соединения синтезатора с модемом подсоединить к +5В резистором 1-10кОм.
  • не соединять цепи земли синтезатора и РС (в модеме они разделены – это цепи GND-gnd).
  • без компьютера синтез сам не выдаёт сигналов на ТХ. При САТ обмене трансиверов с РС, синтезатор только отвечает на полученную правильную команду с нужными параметрами – поэтому это следует учитывать при настройке системы САТ.
  • в схемах любых модемов важно обеспечить двухполярное питание выходного каскада. Напряжение в схеме Модем №1 проверять на R9 и R6 , в схеме Модем №2 на С2 и С3 относительно земли GND компьютера, а не синтезатора, обязательно при запущенной и настроенной программе управления в РС. Только тогда появляется напряжение в СОМ порту после инициализации его программой.

Настройки в некоторых программах.

В MixW2

В Hamport

РАДИО для ВСЕХ - СИНТЕЗАТОР ЧАСТОТ КВ ТРАНСИВЕРА

Синтезатор частот ДВ, СВ, КВ приёмника или трансивера под кодовым названием "ЁЖИК" ver.2 🙂

Всё в одном устройстве - высокостабильный ГПД (VFO), опорный генератор (BFO) от 500 кГц до 160 МГц, цифровая шкала, КПЕ на керамике с верньером от всеми любимых приёмников Р-326, Р-311, р-ст Р-408 и пр. 🙂 , индикатор уровня принимаемого сигнала и выходной мощности 😉 ТЕПЕРЬ ВСЁ ЭТО КОМПАКТНО и ДОСТУПНО

NEW!!!          Представляю вашему вниманию обновлённую версию теперь уже универсального всеволнового синтезатора ЁЖИК ver.2, предназначена для создания ДВ, СВ и КВ приемников и трансиверов как прямого преобразования, так и с классической структурной схемой или с преобразованием вверх (инфрадин), обладающую дополнительными возможностями:
- расширенным вниз до 100 кГц рабочим диапазоном;
- умножитель частоты первого гетеродина в 1,2,3 и 4 раза от заданной, что позволяет с успехом применить синтезатор в технике прямого преобразования или там, где для лучшей симметрии перед смесителем установлен делитель частоты (триггер) на 2
- реверс выходов гетеродинов, при передаче выходы гетеродинов (VFO и BFO) меняются местами, что позволяет существенно упростить коммутацию трансиверов структуры "Радио-76" или "Аматор".
- обзорный режим - режим быстрой перестройки по частоте с шагом 10 кГц;
- автоматическое переключение диапазонов при переходе границ настройки частоты диапазоны и, соответственно, сигналы управления ПДФ, автоматически переключаются



Девять диапазонов, любая из "знаменитых" ПЧ, дополнительный выход для сигнала с частотой заданной ПЧ. Режим расстройки, встроенный S-meter и индикатор выходной мощности, CAT интерфейс, переключаемый шаг перестройки, переключение диапазонов двумя кнопками "BAND+" и "BAND-", индикация режима работы RX/TX, программная калибровка частоты, пять режимов работы и каждый со своей ПЧ: USB, LSB, CWUSB, CWLSB, PSK, стандартный ABCD выход для управления реле ДПФ и ФНЧ. Подключение любого механического и оптического энкодера. Для оптического энкодера - режим интеллектуальной настройки.
Преимущества заметны невооруженным глазом 😉 установка синтезатора лишает Вас возможности несколько недель побороться со стабильностью ГПД, цифровая шкала прямо на дисплее, нет привязки к месту установки на передней панели трансивера самого синтезатора и энкодера, энкодер можно применить любой!
Этот малогабаритный КВ синтезатор, ощетинившийся как ёжик во все стороны иголками разъёмов, создан на основе микросхемы Si5351.  Для управления используется микроконтроллер фирмы Atmel ATmega168. В основу конструкции положен проект Андрея UR3ILF. Синтезатор позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) частотой от 0,1 до 160 МГц. Схема синтезатора и внешних подключений приведена ниже и здесь >>>

В нём предусмотрены:
- программная калибровка опорной частоты Si5351
- пять программируемых пользователем и независимых друг от друга частот опорного гетеродина и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (USB/LSB/CWL/CWU/DIGI).
- перевод трансиверной части на передачу можно переводить как традиционным путём при помощи кнопки, педали и т.д., так и командой по САТ через СОМ-порт.
Двухстрочный ЖКИ индикатор 1602А со светодиодной подсветкой  обеспечивает хорошую читаемость в разных условиях освещения. На него выводится следующая  информация:
- режим работы прием (RX) или передача (TX)
- рабочая частота в МГц
- включение аттенюатора (АТТ) или предусилителя (PRE)
- включение режима расстройки (Rit) и её частота в МГц
- режим работы (USB/LSB/CWL/CWU/DIGI)
- индикатор уровня сигнала, работающий в качестве S-метра в режиме приема (RX) или индикатором выходной мощности в режиме передачи (TX). Для перекрытия всего диапазона шкалы индикации требуется подать на вход PWR/S-m примерно +1 В
- реверс VFO/BFO при переключении RX/TX
- умножение частоты гетеродина (VFO) х1, х2, х3 и х4
- автоматическое переключение диапазонов, соответственно и выходов управления ПДФ и ФНЧ, при перестройке.






Перекрытие рабочих частот сплошное от 0,1 до 30 МГц и разбито на 9 поддиапазонов.
Граничные частоты в герцах такие:
Diap 0 = 0000 : Fmin = 100000 : Fmax = 2500000
Diap 1 = 1000 : Fmin = 2500000 : Fmax = 4500000
Diap 2 = 0100 : Fmin = 4500000 : Fmax = 8000000
Diap 3 = 1100 : Fmin = 8000000 : Fmax = 12000000
Diap 4 = 0010 : Fmin = 12000000 : Fmax = 16000000
Diap 5 = 1010 : Fmin = 16000000 : Fmax = 20000000
Diap 6 = 0110 : Fmin = 20000000 : Fmax = 24000000
Diap 7 = 1110 : Fmin = 24000000 : Fmax = 26000000
Diap 8 = 0001 : Fmin = 26000000 : Fmax = 30000000
Соответственно Diap = код ABCD, выдаваемый на дешифратор. Логическая единица соответствует постоянному напряжению +5 В. Выходные сигналы для управления дешифратором диапазонов и рода работ выводятся на сдвиговый регистр 74НС595. В качестве дешифратора диапазонов удобно применить микросхемы К561ИД1/CD4028 или К155ИД10,К555ИД10/SN74LS145. Последние имеют достаточно мощный (ток до 80 мА) выход с открытым коллектором, что позволяет управлять реле без дополнительных транзисторных ключей. Частота гетеродина на выходе может быть как всегда выше частоты приёма на величину ПЧ, так и «классика», когда на диапазонах 160-80-40-30 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-17-15-12-10 равна принимаемая частота минус ПЧ. Поскольку ПЧ в первом варианте можно накрутить и выше 30 МГц (вплоть до 100-130 МГц!), то этот синтезатор можно с успехом использовать и для преобразования вверх.
Форма выходных сигналов гетеродинов - меандр величиной примерно 2,5 В (Up-p) на нагрузке 50 Ом. Рекомендуемое напряжение питания синтезатора +6,5…+ 8 в, потребляемый ток с механическим энкодером не превышает 100 мА, а с оптическим энкодером не превышает 120 мА.
Габаритные размеры (без учёта разъёмов) 80(Ш)х49(В)х20(Г) мм. Более подробная информация приведена в руководстве пользователя здесь >>>


Подключение синтезатора к компьютеру по САТ интерфейсу:

Стоимость собранного синтезатора - 900 грн.
Тип используемого энкодера выбирается при заказе. Выбрать тип энкодера программно невозможно. Никакие прошивки не высылаются.
Возможен заказ синтезатора с дисплеем в двух исполнениях:
- синий фон и белые знаки
- жёлто-зелёный фон и серые знаки
Стоимость механического энкодера БЕЗ ТРЕЩОТКИ - 85 грн.
Стоимость механического энкодера С ТРЕЩОТКОЙ (синее основание)- 50 грн.

Стоимость оптического энкодера 400 имп./об. - 550 грн.
Стоимость микросхемы SI5351 (производство USA) - 75 грн.


Стоимость ручки настройки с выемкой под палец - 580 грн.

Ручка настройки с оребрённой поверхностью и упором под палец, такая, как в тюнерах MFJ.
Размеры ручки: наружный диаметр - 54 мм, диаметр ручки - 49 мм, высота - 34 мм, диаметр оси - 6,4 мм

NEW!!!    АДАПТЕР ЭТОГО СИНТЕЗАТОРА ДЛЯ ПОДКЛЮЧЕНИЯ К РЕВЕРСИВНОМУ ТРАКТУ "RadioN" 🙂
УРА! ВСЁ-ТАКИ К ТРАНСИВЕРУ НАЧИНАЮЩИХ РАДИОЛЮБИТЕЛЕЙ ПРИКРУТИЛИ СИНТЕЗАТОР 😉

Плата адаптера размерами 1:1 как плата синтезатора размещается на стойках высотой 10 мм за платой синтезатора. Соединение с платой синтезатора разъёмное. Для внешних подключений на плате установлены пружинные разъёмы. Плата адаптации может использоваться с реверсивным трактом и ПДФ как на 160/80/40 м, так и с вариантом ДПФ 40/80/20м. Для первого базового варианта на плате устанавливаются диод и резистор выделенные на схеме цветом:

Для реализации практически всех возможностей синтезатора "Ёжик" ver. 2 при подключении его к трансиверу "RadioN" разработана специальная плата сопряжения. Принципиальная схема её приведена выше. Питание +12…+13,8 В подаётся на синтезатор через параллельно включенные резисторы R1,R2 и R19 общим сопротивлением примерно 43 Ома, гасящие избыток напряжения питания до рекомендуемого уровня +6,5…+8,5 В, защищая тем самым стабилизаторы синтезатора от перегрева при длительной работе. Диод VD6 защищает синтезатор от случайной переполюсовки напряжения питания. На диодах VD1-VD3 и транзисторах VT1-VT6 выполнен упрощенный дешифратор диапазонов. Здесь учтён алгоритм переключения диапазонов в плате ПДФ ТРХ RadioN – без подачи напряжения управления на реле включён старший диапазон (40м при варианте диапазонов 160/80/40м или 20м при раскладе 80/40/20м). Т.о. дешифратор выдает сигналы управления реле только по двум шинам 80м и 160/40м. В варианте диапазонов 80,40 и 20м диод VD3 и резистор R5 на плату не устанавливаются.
Чувствительность приемного тракта ТРХ RadioN (примерно 0,5-0,7 мкВ) несколько избыточна для работы на НЧ диапазонах на полноразмерную (а другой, поменьше и покороче, для эффективной работы на передачу не может быть априори) антенну. Комфортный прием обеспечивает, как правило, включение аттенюатора -10дБ (при этом чувствительность будет примерно 1,5-2 мкВ), а то (при сильных промышленных шумах и помехах, что отнюдь не редкость в городских условиях) и -20дБ (при этом чувствительность будет примерно 5-7 мкВ). Управление реле аттенюаторов реализовано на транзисторах VТ7,VT8,VT9 и диоде VD7. В исходном положении команды Preamp и ATT от синтезатора не поступают, ключи VТ7,VT8 закрыты, а ключ VT9 открыт базовым током, протекающим через резистор R6, и включает на плате ПДФ реле аттенюатора «-10дБ» (при этом чувствительность будет примерно 1,5-2 мкВ). При подаче от синтезатора команды Preamp открывается ключ VТ7 и шунтирует базовую цепь VT9, который закрывается и отключает реле аттенюатора «-10дБ». Чувствительность возрастает на 10 дБ (до уровня примерно 0,5-0,7 мкВ). Если же подать команду ATT, то открывается ключ VT8, который включает на плате ПДФ реле аттенюатора «-20дБ», и одновременно с ним через диод VD7 открывается ключ VТ7,отключающий реле аттенюатора «-10дБ». Т.о. чувствительность снижается на 10 дБ - до уровня примерно 5-7 мкВ.
Ключ VТ10 обеспечивает управление от синтезатора переключением трансивера на передачу, что может потребоваться при подключении системы САТ.
Ключ VТ11 совместно с дополнительным (внешним) реле обеспечивает управление от синтезатора переключением режима SSB/CW. Две группы переключающих контактов этого реле заменяют переключать SA1 на схеме основной платы.
Согласование уровней выходного сигнала гетеродина (VFO) с оптимальным для первого смесителя основной платы выполнено на резистивном делителе R7,R8, ослабляющим сигнал примерно в 1,5 раза.
Применение второго выхода синтезатора (BFO) в качестве опорного гетеродина позволяет свободно задавать опорные частоты как выше, так и ниже полосы пропускания ЭМФ. Тем самым можно не только сэкономить на дефицитном и довольно дорогом кварце 500 кГц, но и обеспечить оперативное переключение синтезатором принимаемой боковой полосы (LSB USB). Более того, возможность задания значений частоты BFO как минимум до 490 кГц позволяет с успехом применять в тракте ПЧ основной платы более доступные и дешёвые «нижние» и «средние» ЭМФ!
Кварцевый резонатор на основной плате не устанавливается, а сигнал BFO подается на базу Т15, выполняющего в этом случае роль буферного резонансного усилителя, через регулируемый делитель R9,R10 и разделительный конденсатор С2. Конденсатор С4 частично подавляет высшие гармоники, преобразуя меандр практически в треугольник. Окончательная очистка сигнала от гармоник происходит на основной плате в контуре L4C64. Указанного на схеме основной платы уровня переменного напряжения на резисторе R50 добиваемся подстройкой R9 на плате сопряжения.
Для реализации на шкале синтезатора функций S-метра, измерителя выходной мощности и индикатора КСВ-метра на транзисторах VT12-VT14 выполнен адаптер, подключаемый к основной плате вместо стрелочного микроамперметра. Он состоит из преобразователя уровня напряжения VT14 и токового зеркала, выполненного на VT12,VT13. Подстроечным резистором R13 выполняется калибровка показаний S-метра при подаче сигнала +60дБ.
Конструктивно плата сопряжения крепится на плату синтезатора таким образом, что её входные разъёмы совпали с выходными разъёмами платы синтезатора. Это существенно уменьшило размеры и упростило монтаж, но привело к необходимости заменить часть выходных разъёмов синтезатора с угловых на штыревые. Поэтому конструктивно версии универсального синтезатора "ЁЖИК" и адаптированного в ТРХ "РадиоН" ЁЖИК-Р немного отличаются. При заказе это нужно обязательно указать.

Схему удалось упростить применением так называемых цифровых транзисторов DTA143 и DTC143. Практически все радиокомпоненты платы адаптера безвыводные - SMD. Ответные части всех разъёмов в комплекте с платой адаптера. Схема платы адаптера находится здесь >>>

На видео я попытался продемонстрировать работу плат реверсивного тракта и ПДФ совместно с синтезатором и платой адаптера:

А на этом видео всё тот же реверсивный тракт НО БЕЗ КВАРЦА, использован выход BFO синтезатора:

Стоимость собранной платы адаптера/сопряжения - 230 грн.




Для покупки наборов обращайтесь сюда >>> или сюда >>>

Всем удачи, мирного неба, добра, 73!

Ознакомьтесь со статьей 'HI-END трансивер PREMIUM класса

Построение основных каскадов приёмо-передающего тракта трансивера KENWOOD TS-990S.

В недавнем прошлом, RADIOEXPERT.RU стал официальным дистрибьютором всемирно известной фирмы KENWOOD в России. Об этом упоминалось в наших ПРЕДЫДУЩИХ СТАТЬЯХ, посвящённых истории становления компании. Это событие совпало с выводом на рынок абсолютно нового, инновационного трансивера HI - END класса KENWOOD TS-990S . В связи с этим событием, у нас появилась уникальная возможность – одними из первых в России увидеть это чудо японской инженерной мысли и услышать качество его работы в эфире. В комплекте с трансивером оказался и альбом схем, куда, оказалось, весьма любопытно заглянуть, прежде чем трансивер включился.

Естественно, мы не могли пропустить такую уникальную возможность и не написать статью. Статья будет состоять из нескольких частей, где мы постараемся наиболее подробно рассмотреть все функции самого совершенного трансивера на сегодняшний день. Покажем работу трансивера в живом эфире, проведём технический анализ схемотехники построения ключевых каскадов обработки сигналов, возможно, будет сделано несколько «синтетических» тестов.

В этой, второй части описания, мы заглянем в принципиальную схему трансивера и в его внутреннее содержание. Постараемся осмысленно представить себе всю глубину технического прогресса. Для начинающих радиолюбителей будет интересно, и полезно познакомимся с теоретическими основами обработки и прохождения радиосигналов в трактах трансивера, которая кратко описана «меж строк» в каждой главе.

1. Общая структура построения приёмных трактов трансивера KENWOOD TS-990S

Структура построения приёмного тракта основного приёмника трансивера KENWOOD TS-990S выполнена по супергетеродинной схеме с 2-я преобразованиями частоты «вниз». На второй, низкой промежуточной частоте (ПЧ) ПЧ=24кГц происходит оцифровка сигнала, после чего вся обработка сигнала происходит в цифровой форме, посредствам современных мощнейших алгоритмов обработки сигнала в DSP-чипе. Структура основного приёмного тракта трансивера представлена на рисунке 1.

Рисунок 1. Общая структура построения приёмного тракта основного приёмника

Отличительной особенностью основного приёмного тракта трансивера KENWOOD TS-990S является преобразование сигнала и его основная фильтрация на первой ПЧ=8. 248 МГц. Последние полтора десятилетия в моде было «преобразование вверх» на промежуточную частоту выше всех КВ диапазонов, после чего сигнал переносился на 2-ю иди 3-ю промежуточные частоты, где осуществлялась основная селекция сигнала и его последующая оцифровка. Такой способ считается наиболее простым и дешёвым с точки зрения экономической эффективности построения приёмо-передающих трактов. Требования к каскадам предварительной селекции сигналов у трактов с «преобразованием вверх» минимальны, но при этом необходимо обеспечить хорошую динамику первого смесителя, усилителя по первой ПЧ, а так же обеспечить правильное распределение усиления по каскадам.

Перенос сигнала на ПЧ=8-9МГц широко начал практиковаться, где то с 1970-х годов и до начала 2000-х. Но, реализация качественного приёмного тракта с очень высокими техническими характеристиками была связанна с рядом трудностей. К наиболее известным трудностям относятся реализация минимальных шумов основного гетеродина, обычно построенного по синтезаторной схеме, обеспечение высокого динамического диапазон всего тракта ПЧ, и особенно, избирательные характеристики входных цепей предварительной селекции, которые отвечают за избирательность по побочным и зеркальным канала.

Прошло больше 20 лет, и, наконец, сегодня, появилась возможность в ТОП-овом трансивере компании KENWOOD реализовать нужную избирательность, минимальные шумы синтезатора и динамические характеристики каскадов обработки сигналов.

Нужно отметить, что когда речь идёт о максимально доступных характеристиках, то максимальные цифры всех параметров трансивера обычно далеко превышают планку 110-120дБ. В течении двух последних десятилетий, экономически целесообразно было создание трансивера с общими цифрами характеристик в районе 96-110дБ. Трансивер получался не очень большой стоимостью, и его параметры удовлетворяли большинство пользователей.

Стремительное развитие технологий и внедрение их в широкий бытовой обиход, повлекло очень сильное изменение состояния радиоэфира и его очень сильное загрязнение шумами промышленного характера. Так, в условиях большого города уровень шумов в среднем ниже 7-9 балов практически не опускается, и услышать слабый сигнал ниже этого уровня шума, не представляется возможным.

В таких тяжелых условиях приёма с обычным трансивером работать в эфире практически не предоставляется возможности! И тут, часто может помочь цифровая обработка сигнала. Конечно, не нужно ждать чудес от применения DSP, но убрать некоторые шумы и помехи особенно импульсного характера DSP-обработка помогает очень эффективно.

Но тут, опять, мы сталкиваемся с ограничениями, которые возникают при реализации классического трансивера с высокой первой ПЧ и последующей цифровой обработкой на низких промежуточных частотах – это в первую очередь динамический диапазон самой цепи DSP. Так, при слабой фильтрации в цепях предварительной селекции и фильтре первой ПЧ – внеполосные сигналы могут попадать на вход DSP и вызывать помехи в работе всей цепочки АРУ, перегрузку входных каскадов DSP (т.н. эффект «забития»), прямое детектирование и множество других искажений.

При правильной реализации супергетеродинного тракта с «преобразование вниз», попадание лишних сигналов в тракт оцифровки минимально, но, требуется применение хороших фильтров основной селекции (ФОС) и диапазонных фильтров предварительной селекции (ДПФ). Раньше, экономический это было не целесообразно, а технологически – намного сложнее, чем построить тракт с «преобразованием вверх».

Тракт дополнительного Sub-приёмника трансивера KENWOOD TS-990S выполнен по гибридной структуре – на одних частотах идёт преобразование сигнала на высокую первую ПЧ, с последующей основной фильтрацией на второй ПЧ=10.695МГц и оцифровкой сигнала на 3-ей низкой ПЧ=24кГц. На других частотах – используется преобразование частоты «вниз» См. Рисунок 2.

Рисунок 2. Общая структура построения приёмного тракта дополнительного приёмника

В структурной схеме построения второго приёмника можно увидеть оригинальное решение компании KENWOOD – это построение перемежающихся смесителей, в зависимости от принимаемой частоты. На одних частотах – это приёмник с «преобразованием вверх» на ПЧ=73.095МГц, на других частотах – с «преобразованием вниз» на ПЧ=11.374МГц. Такой метод построения приёмного тракта позволяет эффективно достичь хороших параметров сразу у 2-х приёмников дополнительного тракта и минимизировать пораженные частоты.

Если хорошо присмотреться к структуре второго приёмного тракта трансивера KENWOOD TS-990S, то мы может видеть практически полную копию структуры основного приёмного тракта трансивера KENWOOD TS-590S. См. Рисунок 3. Этот факт не является секретом, и даже объявлен в первом рекламном ролике на трансивер KENWOOD TS-990S.

Рисунок 3. Общая структура построения основного приёмного тракта трансивера KENWOOD TS-590S

Разобравшись немного с общей структурой приёмного тракта трансивера, перейдём к более детальному рассмотрению и сравнению функциональных блоков трансивера KENWOOD TS-990S.

2.Антенный коммутатор

Признаком «хорошего тона» в трансивере DELUX-класса, является присутствие полноценного антенного коммутатора на четыре антенны и пары разъёмов, для подключения дополнительной приёмной антенны или дополнительного фильтра предварительной селекции. Все коммутации в трансивере выполняются высококачественными высокочастотными реле. Структурную схему антенного коммутатора трансивера KENWOOD TS-990S представлена на рисунке 4.

Рисунок 4. Структурная схема антенного коммутатора трансивера KENWOOD TS-990S

Для сравнения приводим структуру антенного коммутатора ближайших конкурентов трансиверов ICOM IC-7800, IC-7700 и IC-7600. Наиболее близкая к структуре трансивера KENWOOD, структура построения IC-7800. На фоне практически интеллектуальных коммутаторов «взрослых» трансиверов, антенный коммутатор трансивера IC-7600 выглядит простым переключателем на 2 антенны. См. рисунок 5. Коммутатор же трансивера KENWOOD TS-990S по сравнению со всеми перечисленными коммутаторами обладает явно бОльшими возможностями.

Рисунок 5. Структурные схемы антенных коммутаторов ТОП-овых трансиверов фирмы ICOM

3. Предварительная селекция сигналов

Можно назвать блок предварительной селекции одним из самых важных, т.к. если он не будет выполнен надлежащим способом, то все супер характеристики всех остальных каскадов можно однозначно свести «на нет».

Правильное выполнение блока предварительной селекции позволяет максимально эффективно выделить полосу радиолюбительских частот из всего радио-спектра и ослабить внеполосные излучения. Особенно это касается мощных радиовещательных станций вещающих с территории Китая и восточной Европы. От правильности и качества выполнения блока предварительной селекции, при построении приёмного тракта с «преобразованием вниз», сильно зависят такие параметры как избирательность по зеркальным и другим побочным частотам.

При использовании структуры приёмного тракта с «преобразованием вверх» параметры подавления побочных и зеркальных каналов реализуется достаточно легко, и необходимые параметры обеспечиваются простейшими цепями диапазонных полосовых фильтров (ДПФ) и фильтрами низкой частоты (ФНЧ). Самый «неприятный» побочный канал приёма – зеркальный, лежит далеко за пределами пропускания даже примитивного блока ФНЧ в диапазоне УКВ частот.

Для достижения максимально возможных характеристик при использовании структуры приёмного тракта с «преобразованием вниз» требуется хорошо продуманное и грамотное исполнение блока преселекции. Обычно эти блоки получаются узкополосными и весьма трудоёмкими в настройке, отчего в обычные трансиверы их никто из производителей КВ-трансиверов и не стремиться ставить. По крайней мере, в трансиверы нижнего и среднего ценового диапазона.

В таблице 1, приведённой ниже, дана раскладка частот диапазонных полосовых фильтров применяемых в трансивере KENWOOD TS-990S, а так же принцип работы переключателя того или иного диапазона.

Таблица 1. Полоса частот ДПФ основного приёмного тракта

Общее количество полосовых диапазонных фильтров составляет целых пятнадцать штук. Часть из фильтров переключается реле, часть фильтров коммутируется диодами. Бытует мнение, что pin-диоды, применяемые во всевозможных коммутаторах, имеют недостаточно хорошую развязку и прямое детектирование. Возможно, у кого-то из практикующих самоделкопаяние трансиверов описанные эффекты наблюдались. Но на практике, уже достаточно давно в большинстве промышленных трансиверах практикуется переключение большинства узлов трансивера полупроводниковыми твердотельными коммутаторами, в том числе и ДПФ-ы. Для достижения максимально-возможных характеристик конкретно в любительских диапазонах, инженеры компании KENWOOD решили всё же использовать реле, а за пределами любительских диапазонов оставить полупроводниковую коммутацию.

На рисунке 6, ниже, представлена структурная схема и часть принципиальной электрической схемы построения диапазонных полосовых фильтров основного приёмного тракта трансивера KENWOOD TS-990S.

Рисунок 6. Структура построения ДПФ основного приёмного тракта

Рисунок 7. Схема электрическая принципиальная ДПФ основного приёмного тракта

И вроде бы 15-и диапазонный ДПФ – это всё о чём можно было мечтать в СУПЕР-ТРАНСИВЕРЕ, но нет! Конструкторами компании KENWOOD в трансивер не зря были предусмотрены абсолютно все возможные и невозможные обстоятельства условий приёма.

Для максимально жестких условий приёма, например в условиях, сверх перегруженного радио спектра большого города или при работе трансивера на коллективной радиостанции, в трансивере KENWOOD TS-990S помимо широкополосных диапазонных входных фильтров, предусмотрен дополнительный блок узкополосной фильтрации – узкополосный ПРЕСЕЛЕКТОР.

В таблице 2, ниже, представлена раскладка частот узкополосного преселектора, а на рисунке 8 структурная схема построения узкополосного преселектора.

Таблица 2. Полоса частот дополнительного узкополосного преселектора

Количество блоков преселекции соответствует количеству основных любительских диапазонов.

Рисунок 8. Структурная схема построения узкополосного преселектора

Помимо блоков преселекции, традиционно, во входном тракте трансивера для обеспечения максимально возможной чувствительности, имеется пара предварительных усилителей. Для достижения высокого динамического диапазона и соблюдения линейности, предварительный усилитель 1 выполнен по парафазной схеме на транзисторах 2SC5551 и запитан усилитель от высокого напряжения питания – 14 Вольт. От второго предварительного усилителя не требуется сверхвысоких динамических характеристик, т.к. он применяется в основном на относительно чистых ВЧ-диапазонах выше 10МГц, но, нужен достаточно высокий коэффициент усиления. По этой причине выполнен предварительный усилитель 2 по обычной классической широкополосной схеме на таком же транзисторе, как и предварительный усилитель 1. Коэффициент усиления предварительного усилителя 1 составляет 9дБ, и на 22дБ усиливает предварительный усилитель 2. Схемы предварительных усилителей представлены ниже, на рисунках 9 и 10.

Рисунок 9. Схема электрическая принципиальная предварительного усилителя 1

Рисунок 10. Схема электрическая принципиальная предварительного усилителя 2

Структура входного блока второго Sub-приёмника трансивера KENWOOD TS-990S соответственно повторят практически один в один структуру и схему входного блока трансивера KENWOOD TS-590S. Все переключения ДПФ Sub-приёмника выполнены на полупроводниковых коммутаторах. Количество их тоже не малое – 12 диапазонных полосовых фильтров. Структурная схема и раскладка частот ДПФ представлены ниже, в таблице 3 и на рисунке 11.

Таблица 3. Полоса частот ДПФ второго (Sub) приёмного тракта

Рисунок 10. Структура построения ДПФ второго (Sub) приёмного тракта

Для сравнения на рисунке 12, приведены схемы ДПФ трансиверов ICOM IC-7700, IC-7800. О том, насколько они по сравнению с ДПФ трансивера KENWOOD эффективны, нет смысла рассуждать, т.к. у всех трансиверов ICOM используется преобразование промежуточной частоты «вверх», соответственно и требования к параметрам ДПФ несколько иные. Здесь мы приводим схемы просто для сравнения.

Рисунок 12. Схемы электрические принципиальные ДПФ трансиверов ICOM IC-7700 и IC-7800

4. Смесители

Тема смесителей – вероятно главная тема обсуждений о параметрах трансиверах, когда-либо обсуждаемых сообществом на форумах. Максимально достижимые параметры всего приёмного тракта строятся из комплексной суммы всех компонентов. Будь то ДПФ, смеситель, УПЧ и другие узлы. Стоит одному каскаду прохождения сигнала дать искажения или войти в насыщение – как все попытки вытянуть максимальные параметры из остальных каскадов теряют всякий смысл. И чем ближе нелинейный (активный) каскад расположен к антенному входу и цепям основной селекции сигнала – тем выше важность параметра его линейности и динамики. Таким образом, наибольший вклад по параметру качество приёмного тракта, имеют все каскады от антенного разъёма до фильтра основной селекции.

Кроме высокой динамики, на качество приёма влияет также правильный выбор промежуточной частоты и соответственно частоты синтезатора. От правильности раскладки частот влияет проникновение побочных каналов приёма в тракт промежуточной частоты, а так же наличие т.н. поражённых частот. В канале основного приёмника трансивера KENWOOD TS-990S применяется промежуточная частота 8.248МГц. Давно рассчитаны оптимальные промежуточные частот, диапазон от 8 до 9МГц оказался минимально наполнен поражёнными частотами. Для минимизации побочных каналов приёма в основном приёмном тракте трансивера KENWOOD TS-590S и в дополнительном Sub-приёмнике трансивера KENWOOD TS-990S применены усложнённые гибридные схемы с двумя смесителями и соответственно двумя фильтрами основной селекции. В зависимости от диапазона принимаемых частот и вида модуляции, в работе учувствует то один, то второй смеситель. Структуры смесителей приёмных трактов первого и второго приёмников приведены на рисунке 13 и 14. На таблицах 3, 4 и 5 показы расклады частот ПЧ в зависимости от типа модуляции и диапазона принимаемых частот.

Рисунок 13. Структура построения смесителя основного приёмного тракта

Таблица 3. Расклад частот ПЧ основного приёмного тракта в зависимости от типа модуляции

Рисунок 14. Структура построения смесителя дополнительного приёмного тракта

Таблица 4. Расклад частот ПЧ дополнительного приёмного тракта в зависимости от типа модуляции

Таблица 5. Расклад частот ПЧ дополнительного приёмного тракта в зависимости от диапазона принимаемых частот.

Линейность работы смесителя в широком диапазоне уровней сигналов является одним из наиболее важных параметров определяющих качество приёма. Смеситель приёмника в идеале должен преобразовать одинаково как минимально возможный сигнал с уровнями меньше долей микровольта, так и максимально возможные уровни сигнала, приходящие с блока ДПФ. В условиях большого города или при применении большой антенны, уровни сигналов с антенны могут достигать долей вольта. Существенно бОльшие уровни сигналов наводятся на вход трансивера в условиях работы коллективных радиостанций. Обычно на коллективной радиостанции применяется сразу несколько трансиверов, не говоря уже о применении усилителей мощности. Потому входной сигнал на антенном разъёме трансивера во время соревнований может достигать нескольких вольт.

Более-менее облегчают условия работы смесителя полосовые фильтры, которые ослабляют внеполосные сигналы. И чем грамотнее выполнены ДПФ – тем бОльше уровни внеполосных сигналов они способны задержать. В трансивере KENWOOD TS-990S предусмотрены ДПФ для самых тяжелых условий приёма! Помимо диапазонных полосовых фильтров, обладающих относительно широкой полосой пропускания, есть возможность включать дополнительные узкополосные фильтры. После таких ДПФ уровень внеполосных помех редко превышает 1 вольт. Но даже сильный сигнал, в случае попадания в полосу пропускания ДПФ, может вызвать перегрузку смесителя. Для устранения возможных перегрузок в трансивере KENWOOD TS-990S, применено оригинальное схемное решение, постепенно входящее в популярность у других производителей связной аппаратуры.

Известно, что идеальный смеситель должен математически перемножать 2 сигнала, не детектировать их, вносить минимальное ослабление и по возможности не вносить собственных шумов. В течении многих лет смесители делались на диодах. Существовало несколько высокодинамичных схем на диодах. Потом стали применять полевые транзисторы. До недавнего времени смесители на основе полевых транзисторов оставались самыми популярными и самыми высоко динамичными. Но, с бурным развитием цифровой схемотехники, в последние несколько лет, в качестве смесителей стали использоваться микросхемы высокоскоростных цифровых коммутаторов – т.н. аналоговые мультиплексоры. По сути это те же самые ключи на полевых транзисторах, только выполнены по несколько штук на одной кремниевой подложке в одном корпусе и с элементами управления, привязанными к ТТЛ\КМОП уровням. Их главное достоинство – практически идеально-одинаковые проходные характеристики, что может дать очень высокую степень балансировки смесителя, а соответственно и очень высокие параметры.

Соответственно, это схемное решение применяется в смесителе трансивера KENWOOD TS-990S. В качестве смесителя используется микросхема аналогового высокоскоростного мультиплексора SN74CBT3125. На сегодняшний день, можно сказать, что это одно из наилучших и совершенных схемных решений. На рисунке 15 и 16 представлена структурная схема смесителя и схема электрическая принципиальная смесителя первого приёмного тракта трансивера KENWOOD TS-990S.

Рисунок 15. Структура построения смесителя основного приёмного тракта

Рисунок 16. Схема электрическая принципиальная смесителя основного приёмного тракта

Как в трансивере KENWOOD TS-590S, во втором приёмном тракте Sub-приёмника трансивера KENWOOD TS-990S применён смеситель на четырёх отдельных полевых транзисторах. Схема достаточно известна и популярна, применяется чуть ли не во всех трансиверах других производителей с разными вариациями цепей коррекции. Смотрим схемы на рисунках 17 и 18.

Рисунок 17. Схема электрическая принципиальная смесителя 1 дополнительного приёмного тракта

Рисунок 18. Схема электрическая принципиальная смесителя 2 дополнительного приёмного тракта

Как было сказано выше, для минимизации побочных каналов приёма с схему было введено два смесителя. В зависимости от диапазона принимаемых частот используется или «преобразование вверх» или «преобразование вниз».

5. Фильтры промежуточной частоты

А теперь коснёмся темы, суть которой во многом определяет качество и линейность работы следующих за этим каскадом узлов трансивера, качество звучания трансивера и параметры АЧХ приёмного тракта, качество звука, реально слышимое ушами. Хотим отметить, что множество красивых слов типа «руффинг-фильтр» крутится вокруг этой темы в рекламных слоганах разных производителей трансиверов, хотя не всегда эти слова соответствуют сути.

Фильтр промежуточной частоты (ФПЧ) отвечает за селекцию сигналов после смесителя. В трансиверах с одной ПЧ (например, в главном приёмном тракте трансивера KENWOOD TS-990S) ФПЧ является фильтром основной селекции (ФОС). Т.е. выделение основного принимаемого сигнала происходит единственным фильтром. От качества и количества этих фильтров зависят такие параметры приёмного тракта как избирательность по соседнему каналу, часто АЧХ приёмного и передающего тракта ( передающего, если единственный ФОС используется ещё и на передачу). От качества ФОС зависит подавление внеполосных сигналов и соответственно качество работы DSP и тракта АРУ, если он включен в общую цепь с DSP. Кстати, слово «руффинг», так любимое многими, к такому построению тракта никакого отношения не имеет. Слово «руффинг-фильтр» применимо к структурам приёмных трактов, где промежуточных частот больше одного.

Для работы в разных видах модуляции желательно применять несколько разных ФОС со своими полосами фильтрации. В трансивере KENWOOD TS-990S, применены целых 5 ФОС, рассчитанные на все виды модуляции и под разные задачи. См. рисунок 19.

Рисунок 19. Структура построения фильтров ПЧ основного приёмного тракта

Для режима ЧМ используется стандартная схема построения приёмного тракта с двумя преобразованиями частоты. Для дополнительного удобства, в зависимости от загруженности эфирной обстановки, в режиме ЧМ можно выбрать две полосы фильтрации 8 и 12кГц. Обычно в бюджетных трансиверах и среднего класса, вид модуляции ЧМ идёт как не основной, и качественной обработкой сигнала в тракте ПЧ внимания практически не уделяется. Структура построения тракта ПЧ для режима ЧМ приведена на рисунке 20. Точно такая же структура построения ЧМ тракта применяется во втором Sub-приёмнике по частоте 10.695МГц.

Рисунок 20. Структура построения приёмного тракта в режиме приёма ЧМ-модуляции

На рисунке 21, рисунке 22 и таблице 6, показана принципиальная схема включения и согласования фильтров основной селекции, приведены характеристики применяемых фильтров. Из схемы электрической принципиальной можно видеть, что настройке АЧХ ФОС уделено отдельное и пристальное внимание, в отличии от других трансиверов, где схема включения ФОС «жесткая» и не содержит элементов согласования.

Рисунок 21. Схема включения фильтров ПЧ основного приёмного тракта

Рисунок 21. Схема электрическая принципиальная ФОС основного приёмного тракта

Таблица 7. Подробные характеристики ФОС основного приёмного тракта

Таблица 7 (продолжение). Подробные характеристики ФОС основного приёмного тракта

В зависимости от вида применяемой модуляции, автоматически выбирается нужный фильтр. На некоторых режимах полосу фильтра можно выбрать вручную. См. таблицу 8

Таблица 8. Выбор полосы ФОС основного приёмного тракта в зависимости от вида модуляции

При активном использовании DSP-обработки звука, удобно ориентироваться по таблице 9, на которой показано, фильтр какой полосы выбирается блоком управления, какие сдвиги ПЧ можно установить и какие дополнительные предустановки можно сделать для улучшения качества звучания. Такие же установки справедливы и в случае настроек второго Sub-приёмника.

Таблица 9. Выбор полосы ФОС основного приёмного тракта в зависимости от полосы DSP

Структура построения второго Sub-приёмника имеет несколько замысловатый вид, и как было описано выше, полностью повторяет структуру приёмо-передающего тракта трансивера KENWOOD TS-590S. См. рисунок 22.

На одних диапазонах и видах модуляции используется преобразование частоты на две ПЧ – 11.374МГц, 24кГц , на других диапазонах используется три ПЧ – 73.095МГц, 10.695МГц, (455 кгц для ЧМ ), 24кГц. Раскладка выбираемых частот ПЧ в зависимости от вида модуляции приведена в таблице 10.

Рисунок 22. Структура построения тракта ПЧ дополнительного приёмного тракта

Таблица 10. Выбор полосы ФОС дополнительного приёмного тракта в зависимости от вида модуляции

Из рисунка 23 и рисунка 24 видно, что пара фильтров второго приёмника используется для тракта передачи.

Рисунок 23. Структура построения тракта фильтров ПЧ дополнительного приёмного тракта

Рисунок 24. Структура построения тракта ПЧ для режима передачи

Практически все фильтры второго приёмного тракта также содержат все элементы настройки. Для интересующихся, на рисунке 25, 26, 27 и таблице 11 приведена принципиальная схема включения фильтров основной селекции и таблица их характеристик.

Рисунок 25. Схема электрическая ФОС-1 дополнительного приёмного тракта

Рисунок 26. Схема электрическая ФОС-2 дополнительного приёмного тракта

Рисунок 27. Схема электрическая принципиальная ФОС дополнительного приёмного тракта

Таблица 11. Подробные характеристики ФОС дополнительного приёмного тракта

6. Гетеродин

Гетеродин трансивера – ещё один блок, от которого во многом зависят характеристики не только приёмного тракта, но и передающего.

Какие самые известные характеристики гетеродина известны среднему радиолюбителю? В основном, это параметр стабильность частоты. Кроме стабильности, мЕньшему количеству радиолюбителей известен параметр «чистота спектра», от которого очень сильно зависит ряд параметров трансивера и в ТОП-моделях в особенности.

В эпоху прошлого века гетеродины были построены в основном на основе генератора, в котором частота плавно перестраивалась конденсатором переменной ёмкости. Стабильность частоты таких гетеродинов в основном зависела от стабильности механических и температурных параметров частотозадающих цепей. Чистота спектра была очень хорошей, но тогда этот параметр не играл очень большого значения.

С развитием цифровой техники, в конце 80-х годов прошлого века, гетеродины стали делать на основе цифровых синтезаторов частоты с фазовой автоматической подстройкой частоты (ФАПЧ). Стабильность частоты таких гетеродинов сразу выросла многократно, а вот чистота спектра таких гетеродинов по сей день остаётся «камнем преткновения». Для того, что бы сделать по настоящему «чистым» сигнал гетеродина в цифровом синтезаторе с ФАПЧ, приходилось очень сильно потрудиться. Другой проблемой при проектировании цифрового синтезатора стал большой шаг сетки частот, который был обратно пропорционален времени стабилизации частоты и прямо пропорционален чистоте спектра. Сразу несколько противоречивых параметров приходилось сводить в единое решение, что очень сильно удорожало производство.

С появлением синтезаторов на основе микросхем прямого цифрового синтеза (DDS) в начале 2000-ых годов, часть проблем присущих синтезаторам с ФАПЧ автоматически решилось, но проблема чистоты спектра всё равно осталась не решена. К настоящему времени удалось найти ряд компромиссов, применяя гибридные схемы построения гетеродинов на основе ФАПЧ и DDS синтезаторов. В результате чистота спектра гетеродина получается приемлемой даже для трансиверов ТОП-класса, но стоимость таких гетеродинов всё ещё остаётся дорогой.

На какие параметры трансивера так сильно влияет это частота спектра, может спросить дотошный читатель? Прежде всего, на сквозную АЧХ приёмного и передающего трактов, а так же на чувствительность приёмного тракта. Если спектр принимаемого сигнала в ближней зоне (50-100 Гц) от несущей сигнала гетеродина будет существенно выше уровня собственных шумов приёмного тракта, т.е. выше чувствительности приёмника – то слабый сигнал просто «потонет» в этих шумах. Особенно это актуально для узкополосных режимов модуляции CW и PSK. Это, так называемый параметр «чувствительность приёмного тракта, ограниченная шумом гетеродина», на практике встречающийся сплошь и рядом. Уже давным-давно чувствительность трансиверов можно было бы довести до уровня теплового шума электроннов в вакууме – т.е. гораздо лучше 0.1мкВ. Шумы синтезатора не позволяют этого сделать.

Другой, гораздо менее известный большинству радиолюбителей параметр, но очень хорошо видимый на экране спектроскопа SDR-приёмника – это уровень шума передатчика. Мощность этого шума напрямую зависит шума всех гетеродинов передающего тракта. Проявляется он в очень сильном расширении передаваемого трансивером спектра сигнала в пределах рабочего диапазона. Хорошая крутизна передающих фильтров и цифровое качество формирования SSB-сигнала может быть идеально, но, все эти преимущества сводятся «на нет» если гетеродин грязный. Полоса шумового спектра передатчика при выходной мощности 100 и больше Ватт может составлять от 1 до 10 Ватт (зависит напрямую от выходной мощности). И если ваш сосед работает на таком «грязном» трансивере, да ещё и с хорошим помощником, на спектроскопе вашего приёмника это будет видно как повышение уровня шумовой дорожки во всём рабочем диапазоне до 9 и выше баллов. При отсутствии спектроскопа – это будет проявляться как «слышу соседа по всему диапазону» или «приёмник потерял чувствительность» или «местный QRM не позволяет принять дальнего корреспондента».

Каким образом инженеры компании KENWOOD решают эту проблему? В трансивере KENWOOD TS-990S заложен комплексный подход по очистке спектра. В тракте гетеродина главного приёмного тракта применены все возможные на сегодня методы очистки сигнала. Во-первых - это применение синтезатора на основе петли ФАПЧ с максимально возможной частотой основного генератора и выполнение схемы на 4-х отдельных генераторах, переключаемых, в зависимости от принимаемой частоты. Во вторых – последующее деление частоты генератора. Как известно, шум генератора, также пропорционально делится при делении частоты. В-третьих – применена подиапазонная фильтрация, окончательно сформированного сигнала гетеродина. В-четвёртых – применён большой шаг сетки основной петли ФАПЧ. Маленький шаг гетеродина обеспечен DDS-синтезатором, включённым в окно большого шага петли ФАПЧ. См рисунок 28.

Рисунок 28. Структура построения гетеродина главного приёмного тракта

Гетеродин второго Sub-приёмника выполнен по похожей схеме, но в ней отсутствует каскад очистки конечного сигнала гетеродина. В нём же осуществляется модуляция сигнала при работе трансивера в режиме FM. См. рисунок 29

Рисунок 29. Структура построения гетеродина дополнительного приёмного тракта

Для обеспечения максимальной стабильности частоты трансивера применены высокоточные термостатированные генераторы опорных частот. Для особо требовательных пользователей предусмотрено подключение единого сверхвысоко-точного опорного рубидиевого стандарта частоты 10МГц.

7. Оконечный усилитель

Структура построения оконечных каскадов трансиверов на транзисторах, за последние 40 лет практически ничем не отличается. В основе своей - это двухтактные схемы (пуш-пулл) и два или три каскада драйверов в раскачке. Мощные схемы оконечных каскадов делают или по схемам гибридного сложения, в случае низковольтных схем или применяются высоковольтные транзисторы в оконечном каскаде усилителя с напряжением питания 50 Вольт и выше.

В последние годы, в трансиверах ТОП-класса, блоки питания делают встроенными в один корпус с трансивером, и применяется схема высоковольтного питания оконечного каскада. Этот принцип построения оконечных каскадов усилителей применяет в трансиверах ТОП-класса фирма ICOM и Yaesu. Компания KENWOOD тоже не стала исключением.

В оконечном каскаде усилителя мощности применяются два транзистора VRF150MP фирмы Microsemi и питаются они напряжением 50 Вольт.

Высокое напряжение питания позволяет добиться отдачи большой мощности в нагрузку, применяя всего два транзистора, а так же обеспечить низкий уровень интермодуляционных искажения (2-tone IMD) См. рисунок 30.

Рисунок 29. 2-tone IMD выходного каскада трансивера KENWOOD TS-990S

Единственное различие, которое может некоторым пользователям, хорошо разбирающихся в схемотехнике усилителей показаться подозрительным – это низкое напряжение питания драйвера усилителя. Для сравнения, драйвер оконечного каскада ТОП-трансиверов компании ICOM IC-7700 и IC-7800 имеет единую цепь питания с оконечными транзисторами – 50 Вольт. Мы не стали бы заострять на этом внимание читателя, но некоторым дотошным аматерам, такой принцип питания оказался явно не по душе, в чём они узрели явный минус данного трансивера. См. схему электрическую принципиальную на рисунке 31. Мы не согласены с тем, что низкое напряжение питания драйвера оконечного каскада может накладывать большое ограничение на общую линейность схемы, при условии, что её правильно спроектировали и настроили на заводе изготовителе трансивера.

Рисунок 31. Схема электрическая принципиальная выходного каскада трансивера KENWOOD TS-990S

8.
Автоматический тюнер

Что действительно заслуживает внимания – так это наличие в цепи автоматического тюнера векторного анализатора импеданса. Если во многих трансиверах среднего класса используется стандартный датчик КСВ на основе схем направленного ответвления падающего и отраженного от антенны сигнала, то в трансивере KENWOOD TS-990S стоит векторный анализатор импеданса. К чему такие сложности? Ответ очень прост – используя обычный анализатор КСВ, подбор элементов согласования может осуществляться не совсем оптимально. В результате имеем низкий КПД согласующего устройства, а как следствие – потери выходной мощности. В случае анализа вектора фазы отраженного от нагрузки сигнала, подстройка реактивных элементов согласования осуществляется максимально точно, из-за чего КПД согласующего устройства получается максимальным. См. ниже рисунок 32. Но, если мы используем провод случайной длинны, в качестве антенны, не понимаем принципов её работы, то никакой тюнер не спасёт трансивер от повреждения.

Рисунок 32. Структурная схема автоматического тюнера

9. Тракт модуля управления

Управление трансивером разведено на несколько процессорных блоков, каждый из которых отвечает за определённые модули трансивера. См. Рисунок 33 и 34 . Главный процессорный модуль приложений отвечает за работу основного дисплея трансивера, взаимодействие со всей периферией и взаимодействие с остальными модулями. На втором процессорном модуле находится процессор, отвечающий за работу дополнительного экрана.

На ядре главного процессорного модуля крутиться вся программа трансивера. Частота ядра составляет 600МГц. Это примерно соответствует скорости работы среднего современного планшетного компьютера. Однако, скорость загрузки программы трансивера KENWOOD TS-990S составляет целых 35 секунд. Для сравнения трансивер ICOM IC-7700 грузится всего 7 секунд. Этот факт наводит на некоторые размышления. Весьма вероятно, что работа трансивера KENWOOD TS-990S построена на базе какой-нибудь операционной системы, возможно даже, на базе специально заточенного под трансивер ядра Linux-а. В настоящий момент это только предположение, т.к. точных данных по этому вопросу пока ни у кого нет. Но мы постараемся этот вопрос выяснить.

Рисунок 33. Общая структурная схема блока управления трансивером

Рисунок 34. Структурная схема блока управления дисплеями и органами управления трансивера

Отрисовку панорамы спектроскопа и «водопада» осуществляет отдельный процессорный модуль, который взаимодействует с DSP-процессором по шине SPI. Приблизительная скорость обмена данными между ними 1.5Mbit

Рисунок 35. Структурная схема блока управления спектроскопом

10. Тракт DSP-обработки сигналов и спектроскопа

Самую интересную и очень неоднозначную тему, мы решили оставить «на закуску», ибо вокруг работы DSP стОлько много всяких мифов и дОмыслов наверчено да накручено, из-за чего на форумах копья ломаются в пух-и-прах.

Первое, на что обычно обращается внимание при сравнении чипов DSP – это тактовая частота работы ядра процессора. Хотим особо отметить, что цифра тактовой частоты DSP, которой пытаются оперировать дилетанты в спорах о производительности DSP, уже давно не является определяющим фактором. Точно так же, как о сравнение производительности процессоров применяемых в домашних компьютерах по частоте его работы, давно никто не судит. Надо отходить от этой практики и при сравнении производительности DSP-чипов. В наше время частоты ядер DSP могут отличаться в два раза и больше, но это ни как не является качественным показателем работы DSP-чипа. Во многом, определяющим фактором производительности, сегодня является алгоритм заложенной в DSP-чип программы и поколение применяемого чипа.

Если об алгоритме программе мы даже приблизительно не можем судить, ибо это является технической и коммерческой тайной, то единственное, что мы можем оценить - это поколение DSP процессора и его архитектура. Подробные данные о работе DSP-чипах не являются тайной, и легко находятся на сайтах производителя чипов DSP.

Тут мы сталкиваемся с ещё одной маленькой, но весьма существенной проблемой. Что бы оценить качественно и количественно работу DSP-чипа – надо как минимум быть в курсе темы, или быть разработчиком программ. А теперь, внимание, вопрос – сколько людей могут похвастать глубокими знаниями в данной области? Именно по этой причине, мы считаем всякие рассуждения о качестве работы DSP на всяких радиолюбительских форумах чистой профанацией и инсинуациями.

Единственным способом, которым можно показать качество работы DSP в приложении к радиолюбительской тематике – это реальная работа трансивера в живом эфире. Но тут вступает в силу такой параметр как субъективность. Некоторые особо консервативные радиолюбители «цифрУ» ощущают не то что на приём, а даже в сигнале передачи трансивера. Такие заявления кроме улыбки ничего не вызывают, т.к. 16-битный звук отличить по качеству в полосе 3-4кГц от аналога практически не возможно ухом , а о 24-х битном кодировании сигнала и подавно говорить нечего. Такие самоуверенные высказывания о «цифрЕ», скорее говорят о предвзятом отношении человека к современному высокотехнологичному трансиверу, который заявляющий, скорее всего, купить не может. Очень напоминает басню Крылова про лисицу и виноград. «Трансивер плох, потому что он ещё не созрел».

Объективно, думается, что новые алгоритмы, заложенные в DSP-чип трансивера KENWOOD TS-990S должны быть как минимум не хуже чем алгоритмы, применяемые в ТОП-моделях трансиверах фирмы ICOM прошлых лет. А как максимум – новые чипы должны быть совершеннее тех, что выпускались 5-10 лет назад. Да и программирование за прошедшие годы не стояло на месте и должно быть совершенствовалось тоже. Соответственно, качество обработки сигнала и качество звучания в самом совершенном на сегодняшний день трансивере должно быть по настоящему на высоте. Так ли это на самом деле, мы узнаем через несколько месяцев, когда от людей, купивших трансивер, будут появляться отзывы.

Но всё же, для примера, посмотрим, какие DSP-чипы применяются в новом трансивере. В качестве обработчика сигнала и в модуле обработки панорамы в главном приёмном тракте трансивера KENWOOD TS-990S применена микросхема DSP фирмы Analog Devices ADSP-21363

DSP – обработчик сигнала второго приёмника построен на микросхеме DSP фирмы Analog Devices ADSP-21369.

Вот что пишет* производить про чип ADSP-21363:

«Третье поколение процессоров SHARC ®, включает в себя следующие чипы: ADSP-21261, ADSP-21262, ADSP-21266, ADSP-21363, ADSP-21364, ADSP-21365 и ADSP-21366. Они имеют повышенную производительность и ориентированы для аудио приложений и программно-ориентированных приложений. Конфигураций памяти процессора, способна поддерживать алгоритмы обработки объемного звука. Все устройства являются совместимыми друг с другом и полностью имеют совместимый код со всеми предыдущими процессорами SHARC - архитектуры. Семейство процессоров SHARC основано на ядре типа "одна команда много данных", которое поддерживает как 32-разрядные инструкции с фиксированной запятой, так и 32/40-битную арифметику с плавающей запятой, что делает этот процессор особенно хорошо подходящим для высокопроизводительных аудио приложений.

Чип ADSP-21363 имеет высокую производительность – тактовая частота процессора 333 МГц имеет производительность 2 GFLOPs, присущую всем SHARC процессорам семейства третьего поколения. Такой уровень производительности делает ADSP-21363 особенно хорошо подходящим для решения всё возрастающих потребностей и многих приложений общего назначения для обработки сигнала.

Процессоры третьего поколения с SHARC архитектурой предназначены для интегрированных приложений периферийных устройств, и могут использоваться для упрощения проектирования аппаратного обеспечения, минимизировать риски при проектировании устройств и в конечном итоге сократить время выпуска устройств на рынок»

*(Вольный перевод)

И вот что пишется* про чип ADSP-21369:

«Третье поколение процессоров SHARC ® имеют повышенную производительность и новую конфигурации памяти. Они предназначены для периферийных устройств и аудио-ориентированных приложений.Чип ADSP-21369 имеет увеличенную производительность и тактовые частоты до 400 МГц. Для упрощения разработки алгоритмов и интеграции чип имеет очень гибкий интерфейса внешней памяти с высокой пропускной способностью.Чип ADSP-21369 совместим с семейством процессоров SHARC, основанном на ядре типа "одна команда много данных", которое поддерживает как 32-разрядные инструкции с фиксированной запятой, так и 32/40-битную арифметику с плавающей запятой, что делает этот процессор особенно хорошо подходящим для высокопроизводительных аудио приложений.

Чип ADSP-21369 имеет увеличенное количество памяти до 2 МБ SRAM и 6 МБ ПЗУ.Чип имеет следующие периферийные устройства: полностью цифровой S/PDIF-передатчик/приемник, 8-канальный асинхронный преобразователь частоты дискретизации, 8 высокоскоростных последовательных порта, 4 генератора точного времени, а также несколько последовательных интерфейсов, в совокупности позволяющих обеспечить максимальную пропускную способность системы и минимизировать затраты на разработку приложений»

*(Вольный перевод)

Что мы видим из приведённого выше текста? Если начать мерять производительность по частоте, получается, что в Sub-приёмнике стоит более мощный чип, чем в тракте основного приёмного тракта. Нелогично как то, правда? Или логично? Узнаем ниже…

Зато, глаз зацепился за цену. При максимальной стоимости чипа ADSP-21369 38 долларов, разница с чипом ADSP-21363 составляет целых 10 долларов. Что можно предположить? Что всё же, чип DSP с максимальной производительностью поставили в тракт, где заранее характеристики всего тракта второго приёмника чуть-чуть, но хуже, чем у главного приёмного тракта. Тем самым вроде как перестраховались. А дальше – всё качество определяется алгоритмами обработки сигналов. Тем более, что оба DSP-чипа работают не на максимально заявленных частота, а немного меньших и работают в тандеме с главным процессором управления.

Отрисовкой панорамы спектра диапазонов, а так же «водопада», занимается такой же чип DSP, что и чип обработчика основного приёмного тракта – ADSP-21363. Он же занимается декодированием RTTY и PSK сигналов.

Взглянув на схему построения DSP блока, см. рисунок 36, становится понятно, почему в трансивере применены DSP-чипы разной мощности. DSP-чип главного приёмного тракта занимается только обработкой поступившего сигнала. В это же время, DSP-чип второго приёмного тракта несёт на себе помимо функций обработки сигнала Sub-приёмника, ещё и функции интерфейса со всеми внешними и внутренними устройствами. Таким образом, оба чипа DSP работают в паре.

Рисунок 36. Общая схема блока DSP

Общая цепочка АРУ выполняется совместно аналогово-цифровым методом и выполнена всё на тех же DSP-чипах. См рисунок 34.

Рисунок 37. Структурная схема блока АРУ и взаимодействие его с DSP.

Вторым, и на этот раз объективным параметром качества работы всего цифрового DSP-блока, является частота оцифровки сигнала и разрядность микросхем АЦП, применяемых в цифровом блоке. Разрядность АЦП будет определять динамический диапазон сигналов, которые сможет обработать DSP-блок. В последние 10-15 лет, практически во всех трансиверах всех фирм в основном применяются 24-битные АЦП. В трансивере KENWOOD TS-990S оцифровывается последняя промежуточная частота 24кГц.

Для сравнения, это не самая высокая цифра последней ПЧ. У трансивера ICOM IC-7800 и IC-7700 она составляет 36кГц. И в этом месте обычно возникают споры между фанатами ICOM-а и противниками KENWOOD-а. В народе считается, что чем выше цифра последней ПЧ – тем лучше.

В этом месте мы сразу бы задали обоим сторонам вопрос: «А чем же, собственно, лучше?» Думается, объективно, вопрос может остаться без ответа, т. е. риторическим, по причине того, что людей программирующих DSP-чипы на программном уровне среди радиолюбительской братии по пальцам можно пересчитать и те, себя не особо афишируют, ибо заняты.

Но, нам удалось найти настоящих специалистов со светлыми головами, которые пишут программы под DSP-чипы и проконсультироваться с ними по этому, весьма щекотливому вопросу. Для того, что бы окончательно, раз и навсегда расставить все точки над i, приводим в этой статье пояснения программистов DSP по вопросу, какая ПЧ всё же лучше - высокая или низкая.

«По сути, в приложении к радиолюбительской связи и трансиверу в частности, нет абсолютно ни какой разницы, какую промежуточную частоту применил производитель. Полоса, которую обрабатывает DSP-модуль, составляет максимум 5кГц. В случае обработки звука, речь не идёт об отрисовки панорамы или «водопада», где полоса оцифровки играла бы решающую роль, а потому, нет ни какой разницы, используется ПЧ=24кгц или 36кГц.

На что может влиять, а точнее, что влечёт за собою увеличение частоты оцифровки ПЧ в плане написания программы DSP? В первую очередь увеличение частоты оцифровки ПЧ влияет на сложность построения алгоритма работы программы DSP. В случае применения DSP-чипа как фильтра нижних частот, обычно используемых в связной аппаратуре – увеличение частоты оцифровки ПЧ влечёт увеличение порядка применяемого программного фильтра.

Так, приблизительно, на частоте 24кГц порядок фильтра будет 500-ым, в то время как на ПЧ=36кГц для достижения тех же параметров фильтра, потребуется увеличение порядка фильтра в 1.5-2 раза. Это, в свою очередь, требует увеличение мощности процессора и привлечения бОльших вычислительных ресурсов. Если, применяемый в трансивере DSP-чип обладает соответствующими ресурсами для больших вычислений, то опять приходим к выводу, что разницы ни какой нет.

Частота ядра на которой работает DSP-чип в настоящее время, так же является слабым показателем производительности. Для сравнения, производительность чипов DSP фирмы А* практически в 5-10 раз меньше чем производительность фирмы Б* при тех же скоростях частоты вычислительного ядра.

Тут вопрос скорее экономический, при проектировании модуля DSP, экономисты фирмы производителя просчитывают, что заложить в проект ТОП-трансивера будет рентабельнее, мощный DSP-процессор фирмы А ценою 50 долларов, а в трансивер среднего класса менее мощный DSP-процессор фирмы Б, но ценою 20 долларов. Программисты же фирмы напишут эффективную программу, как на первый, так и на второй процессор.»

*(Умышленно не названы имена фирм, т. К. В контексте статьи это не имеет значение)

Что мы можем вынести для себя из этого пояснения? Что все споры на тему лучше или хуже высокая последняя ПЧ у трансиверов ICOM или низкая ПЧ у трансиверов KENWOOD являются пустыми. И что объективно, чем выше класс трансивера, будь то трансивер компании ICOM или KENWOOD – у более дорогих трансиверов DSP-тракт обработки сигнала АПРИОРИ будет более совершенным, чем в более дешевых моделях.

Потому, перейдём к следующему блоку – блоку АЦП и ЦАП.

В модуле АЦП последней ПЧ применяются микросхемы AK5385. На сегодняшний день – это одна из самых популярных микросхем у производителей звуковой аппаратуры. С её параметрами вы можете ознакомиться, перейдя по ссылке, нажав на название микросхемы мышкой. Если кратко, то это микросхема АЦП имеет максимальную полосу оцифровки сигнала 192кГц, с разрядностью 24 бита. Динамический диапазон и соотношение сигнал\шум составляют 114дБ.

Оцифровкой сигнала с микрофона осуществляется отдельной микросхемой кодеком - WM8782.

Обратное преобразование сигнала из цифры в звук и формирование сигнал передачи осуществляется с помощью не менее известных микросхем-кодеков ЦАП – AK4387ET и AK4396VF.

На рисунке 38 и 39, ниже, показан путь прохождения сигнала обоих приёмников трансивера KENWOOD TS-990S от тракта последней ПЧ, до динамиков или наушников.

Рисунок 38. Структурная схема сквозного тракта DSP трансивера KENWOOD TS-990S

Рисунок 39. Структурная схема микрофонного тракта DSP трансивера KENWOOD TS-990S

Помимо звуковых каналов, непосредственно функционирующих с пользователем, таких как выходы на динамики, наушники или микрофон, в трансивере KENWOOD TS-990S предусмотрены несколько дополнительных аудио портов, взаимодействующих с внешним миром, посредствам USB – интерфейса, оптического интерфейса, линейных входа и выхода. Так же присутствует внутренний канал взаимодействия обоих приёмных трактов с магнитофоном. Все эти интерфейсы взаимодействуют между собою через свои чипы АЦП\ЦАП, которые в свою очередь висят на самом мощном DSP-чипе. См. Рисунок 40.

Рисунок 40. Структурная схема внутреннего и внешнего взаимодействия аналогового тракта DSP трансивера KENWOOD TS-990S

11. И в завершении...

После наброски основного текста стать мы долго думали, стоит ли сопоставлять в техническом плане трансивер KENWOOD TS-990S с его ближайшими конкурентами ICOM IC-7700 и ICOM IC-7800. В результате долгих обсуждений, мы решили всё же не сопоставлять их в силу того, что новый трансивер KENWOOD TS-990S имеет структуру построения главного приёмного тракта отличающуюся от того, что делали все производители трансиверов последние 15-20 лет. Плюс к этому, ещё ни одна из известных и авторитетных лабораторий не сделала достоверных обмеров параметров трансивера. А первые пользователи только-только осваивают новый трансивер и радуются новым возможностям…

Потому в этой статье мы ограничились обычным рассмотрением структурных блоков, из чего и как сделаны те или иные узлы трансивера KENWOOD TS-990S. Для особо интересующихся схемами, полный сервис-мануал на трансивер можно найти на просторах интернета. Он находится в свободном доступе. Для полноты картины, в конце статьи лежит полная структурная схема трансивера.

Хотим добавить, что по представленному в свободном доступе сервис-мануалу на трансивер KENWOOD TS-990S можно спокойно изучать технологию измерения параметров и настройки основных блоков любых трансиверов. Естественно, имея при этом некие общие базовые понятия о работе приёмо-передающих трактов.

До встрече в следующей части…

О чём она будет, пусть останется для всех секретом.

Вы можете скачать печатный вариант первой части статьи Kenwood – всё лучшее сейчас! Часть 1

Вы можете скачать печатный вариант второй части статьи Kenwood – всё лучшее сейчас! Часть 2

Radioexpert.ru

связь кв укв си-би3 - В помощь радиолюбителю

Название статьиАвтор(ы)СтрГод
Самодельный ИБП для импортного трансивера Макаркин С. (RX3AKT) 10 62 2003
Самодельный ИБП для импортного трансивера Макаркин С. (RX3AKT) 11 69 2003
Самодельный портативный трансмиттер Гаман А. 12 25 1970
Сверхрегенеративный приемник на полевом транзисторе Днищенко В. 5 64 2002
Светодиод в передатчике Шадский А. (UA3BW) 5 35 1981
Светодиод в передатчике Шадский А. (UA3BW) 6 35 1981
Семидиапазонная направленная КВ антенна ВМА-7 Гуткин Э. (UT1MA) 2 70 2003
Семидиапазонный КВ приемник Степанов Б. (UW3AX), Шульгин Г. (UZ3AU) 6 17 1985
Семидиапазонный КВ приемник   7 19 1985
Сигнальное стартовое устройство Суховерхов Е. (UA3AJT) 5 15 1986
Синтез SSB сигнала в телеграфном передатчике Погосов А. (RA3AFD) 5 19 1987
Синтезатор для трансивера с "преобразованием вверх" Соболь Д. (EU1CC) 9 62 2004
Синтезатор для трансивера с "преобразованием вверх" Соболь Д. (EU1CC) 10 69 2004
Синтезатор частот для любительской коротковолновой радиостанции Денисов В. (RA6LM), Попов В. (RX6LEJ) 3 68 2005
Синтезатор частоты диапазона 144 МГц Четович А. (EU6AI) 8 65 2004
Синтезатор частоты для КВ трансивера Тарасов А. (UT2FW) 5 62 2004
Синтезатор частоты для КВ трансивера Тарасов А. (UT2FW) 6 64 2004
Синтезатор частоты на диапазон 137кГц Филенко Н. (UA9XBI) 1 67 2003
Синтезатор частоты на диапазон 144 МГц Малиновский Д. 6 23 1990
Синтезатор частоты трансивера Денисов В. (RA6LM), Ушич В. (UW6LI), Спирин В. (UA6LGY) 1 24 1990
Синтезатор частоты трансивера Денисов В. (RA6LM), Ушич В. (UW6LI), Спирин В. (UA6LGY) 2 32 1990
Синтезатор частоты трансивера Денисов В. (RA6LM), Ушич В. (UW6LI), Спирин В. (UA6LGY) 3 26 1990
Синхронный детектор и фазовый селектор боковых полос К журналу радио адиоприемнику ИШИМ 003-1 Андрианов В. 3 72 2005
Синхронный детектор и фазовый селектор боковых полос К журналу радио адиоприемнику ИШИМ 003-1 Андрианов В. 4 67 2005
Система голосового управления Рубцов В. (UN7BV) 8 72 2004
Системы воздушного охлаждения генераторных ламп Кляровский В. (RA1WT) 11 65 2003
Системы воздушного охлаждения генераторных ламп Кляровский В. (RA1WT) 12 58 2003
Системы личной радиосвязи Дущенко Н. 11 27 1992
Сканирующее устройство Чиж Б. (UB5BCJ) 1 24 1989
Скелетно-щелевая антенна: мифы и реальность Поляков В. (RA3AAE) 9 58 1999
Сколько нужно противовесов?   6 64 1999
Смесители для трансивера Прокофьев В. (RA3ACE) 7 18 1984
Смесители на полевых транзисторах Сыркин М. (UA3ATB) 6 66 2002
Смеситель гетеродинного приемника   4 17 1983
Смеситель гетеродинного приемника Руднев А. 6 17 1986
Смеситель на К174ПС1 Грибанов А. (UA3XID) 3 60 1999
Снижение мощности передатчика   7 19 1985
Советы пользователям портативных радиостанций Михайлов П. (RV3ACC) 6 68 1999
Современная радиостанция диапазона 27 МГц Васильев В. 7 62 2001
Современный КВ трансивер Дроздов В. (RA3AO) 8 19 1985
Современный усилитель мощности КВ диапазона Кляровский В. (RA1WT) 3 61 2004
Современный усилитель мощности КВ диапазона Кляровский В. (RA1WT) 4 62 2004
Согласование кварцевых фильтров   7 18 1983
Согласующая LC-цепь Поляков В. (RA3AAE) 10 62 1999
Согласующее устройство Лаптев Е. 9 62 2002
Согласующее устройство для трансвертера 144/27 МГц Нечаев И. (UA3WIA) 5 65 2002
Согласующие устройства на ферритовых магнитопроводах Захаров В. (UA3FU) 6 26 1987
Согласующий ВЧ трансформатор   10 71 2002
Составление заявки на диплом Члиянц Г. 4 16 1991
Сотовые GSM модемы   10 72 2004
Спиральный GP для НЧ диапазонов Осьминкин Э. (UA4ANV) 1 64 2000
Спортивная КВ аппаратура: параметры и их реализация Дроздов В. (RA3AO) 6 23 1987
Спортивный радиоприемник из Р-250М Куриный Ю. (UA9AM) 11 17 1984
Стабилизатор питания для портативной радиостанции Виноградов Ю. 11 66 2002
Стабилизация частоты с использованием частотомера Бунин С. (UB5UN) 2 23 1984
Стабильный автогенератор на 430-440 МГц Яшин А. 1 23 1971
Стабильный генератор для УКВ передатчика Глушинский В. 6 20 1973
Стабильный гетеродин УКВ конвертера Яшин А. 10 27 1971
Стабильный кварцевый генератор Поляков В. (RA3AAE) 6 62 1999
Стальные проводники в антеннах Гречихин А. (UA3TZ) 8 64 2003
Стационарный ЧМ трансвертер 144/27 МГц Нечаев И. (UA3WIA), Березуцкий И. (RA3WNK) 2 60 2000
Стереоприем DX станций Бунин С. (UB5UN) 10 23 1985
Стрелочный S-метр для Си-Би радиостанции Виноградов Ю. 6 65 1999
Структурные схемы УКВ трансиверов Прокофьев В. (RA3ACE) 9 31 1988
Ступенчатый аттенюатор Скрыпник В. (UY5DJ) 5 21 1984
Сужение полосы пропускания Гиль И. (UB4ITB) 7 25 1991
Твой путь в эфир. 1. Коротковолновики - кто они такие? Казанский И. 4 40 1970
Твой путь в эфир. 2. Виды любительских радиостанций. Позывные сигналы Казанский И. 5 27 1970
Твой путь в эфир. 3. "Разговор" коротковолновиков Казанский И. 6 21 1970
Твой путь в эфир. 4. Как слушать эфир? Казанский И. 7 28 1970
Твой путь в эфир. 5. Работа коротковолновика-наблюдателя Казанский И. 8 11 1970
Твой путь в эфир. 6. Соревнования, дипломы Казанский И. 9 22 1970
Твой путь в эфир. 7. Первый выход в эфир Казанский И. 10 27 1970
Твой путь в эфир. 8. Радиостанции индивидуального пользования Казанский И. 11 26 1970
Телевизионная антенна для сотового телефона Виноградов Ю. 3 67 2003
Телевизионные диоды в любительских передатчиках (За рубежом)   5 62 1970
Телеграф в "Радио-76М2" Степанов Б. (UW3AX), Шульгин Г. (UZ3AU) 2 18 1985
Телеграфная манипуляция передатчика Рознатовский А. 2 20 1972
Телеграфный гетеродин Нечаев И. 9 33 1989
Телеграфный гетеродин - приставка Коннов А. 7 14 1973
Телеграфный ключ Щепилов В. 7 27 1970
Телеграфный ключ Тельпиш Б. 4 42 1972
Телеграфный ключ на PIC-контроллере   4 64 2000
Телеграфный ключ с "ямбическим" режимом работы Зинкевич В. 7 15 1987
Телеграфный ключ с ОЗУ Романчук А. 8 20 1991
Телеграфный ключ с формирователем на регистре Ильницкий Г. 10 21 1982
Телеграфный контроллер Бабушкин А. (RK3DOV) 6 70 2004
Телеграфный режим в трансивере UW3DI Казанский И. 2 25 1973
Телетайп из "Радио-86РК"   10 17 1988
Телетайп из "Радио-86РК" Павлов М. , Касминин Г. (UA3AKR) 11 16 1988
Телефонный интерфейс для Си-Би радиостанции Лушников С. 9 77 1998
Теллеграфный фильтр для трансивера Григорьев Б. 9 22 1984
Техника прямого преобразования ждет экспериментаторов Томсон Т., Линде В. 8 10 1972
Типичные дефекты Си-Би радиостанции Alan Соколов А. 2 73 2004
Тональный вызов в Си-Би радиостанции Соколов А. 12 65 2001
Тональный генератор Чигрин Б. 7 21 1972
Тороидальные антенны Гречихин А. (UA3TZ) 1 64 2003
Тракт ЗЧ приемника портативной радиостанции Нечаев И. 1 66 1997
Транзисторные усилители мощности на диапазоны 144 и 430 МГц Мясников Н. (UA3DJG) 8 62 2003
Транзисторный SSB возбудитель Табунщиков В. 12 30 1972
Транзисторный S-метр Соколов Х. 4 19 1972
Транзисторный конвертер на 144 МГц Рудь Л. 2 21 1973
Транзисторный монитор Иванов В. 7 21 1972
Транзисторный передатчик на 1215 МГц Прокофьев В. (RA3ACE) 2 18 1983
Трансвертер 27/1,8 МГц Нечаев И. (UA3WIA) 4 68 2001
Трансвертер и антенна на 5,6 ГГц Чернышев В. (UA1MC) 6 17 1988
Трансвертерная приставка к "Электронике-Контуру-80" Касминин Г. (UA3AKR) 1 20 1984
Трансивер "CONTEST" Рубцов В. (UN7BV) 3 56 1999
Трансивер "CONTEST" Рубцов В. (UN7BV) 4 55 1999
Трансивер "CONTEST" Рубцов В. (UN7BV) 5 58 1999
Трансивер "CONTEST" Рубцов В. (UN7BV) 6 66 1999
Трансивер "CONTEST" Рубцов В. (UN7BV) 7 60 1999
Трансивер "DM-2002" Пинелис К. (YL2PU) 5 62 2003
Трансивер "DM-2002" Пинелис К. (YL2PU) 6 65 2003
Трансивер "DM-2002" Пинелис К. (YL2PU) 7 66 2003
Трансивер "DM-2002" Пинелис К. (YL2PU) 10 68 2003
Трансивер "DM-2002" Пинелис К. (YL2PU) 12 61 2003
Трансивер "DM-2002" Пинелис К. (YL2PU) 1 69 2004
Трансивер "HDK-97" Гладков В. (RW4HDK) 8 64 2000
Трансивер "HDK-97" Гладков В. (RW4HDK) 9 60 2000
Трансивер "Аматор-160" Темерев А. (UR5VUL) 9 58 2001
Трансивер "Дельта-А" Фараго Д., Дьенеш Д. 1 39 1970
Трансивер "Радио-76М2"   11 20 1983
Трансивер "Радио-76М2"   12 13 1983
Трансивер длля радиолюбительского троеборья   4 17 1983
Трансивер на базе приемника Р-250 Радченков М. 8 20 1970
Трансивер на диапазон 6 см Прокофьев В. (RA3ACE) 7 27 1989
Трансивер на диапазон 6 см Прокофьев В. (RA3ACE) 8 28 1989
Трансивер на диапазон 6 см Прокофьев В. (RA3ACE) 9 29 1989
Трансивер на цифровых элементах Бунин С. (UB5UN) 3 20 1982
Трансивер начинающего коротковолновика Чуканов И. 10 17 1973
Трансивер начинающего коротковолновика Чуканов И. 11 19 1973
Трансивер охотника за DX Лаповок Я. (UA1FA) 5 12 1983
Трансивер охотника за DX   6 17 1983
Трансивер охотника за DX   7 18 1983
Трансивер прямого преобразования на 28 МГц Лутс Э. (UR2RIB) 1 16 1988
Трансивер радиостанции второй категории Лаповок Я., Орлов Е. 3 17 1972
Трансивер радиостанции второй категории Лаповок Я. , Орлов Е. 4 20 1972
Трансивер с кварцевым фильтром Лаповок Я. (UA1FA) 8 24 1984
Трансивер с кварцевым фильтром Лаповок Я. (UA1FA) 9 19 1984
Трансивер с кварцевым фильтром Темерев А. (UR5VUL) 3 62 2002
Трансивер с кварцевым фильтром Темерев А. (UR5VUL) 4 62 2002
Трансиверная приставка к "Кроту" Степанов Б. 6 35 1970
Трансиверная приставка к приемнику Р-250 Поцелуев В. 11 22 1971
Трансиверная приставка на 144 МГц Глушинский В. 5 20 1972
Трансиверная приставка с приемником "Волна-К" Чернецов А. (UA6BBX) 11 20 1986
Трансиверные приставки к приемникам Яйленко Л. 3 27 1970
Трасформатор питания для усилителя мощности Жилицкий В. (UA9LA) 1 25 1989
Тренировочная "лиса" Кузнецов А. 5 52 1973
Трехдиапазонная антенна Гордиенко В. (RB5IM) 12 20 1991
Трехдиапазонная антенна "квадрат" Лебедев Г. 4 64 1971
Трехдиапазонная вертикальная антенна (За рубежом)   4 60 1971
Трехдиапазонная КВ антенна Орлов Н. 6 30 1971
Трехдиапазонная трехэлементная антенна Захаров В. 4 17 1970
Трехдиапазонный трансивер Сушков В. (RA6HVV) 6 9 1992
Трехдиапазонный трансивер Сушков В. (RA6HVV) 7 8 1992
Три КВ антенны. GP на низкочастотные диапазоны. Две всеволновые антенны   4 62 2000
УВЧ в радиостанции "Маяк" Нечаев И. (UA3WIA), Лукьянчиков Н. (RA3WEO) 9 63 2000
Удлиненный вариант антенны "W3DZZ" Мясников Н. (UA3DJG) 4 22 1991
Узел крепления антенны "Двойной квадрат" (За рубежом)   6 59 1971
Узел настройки трансивера Гуржуенко И. (UA3ARB), Соловьев Д. (UA3ANY) 6 18 1986
Узел расстроек трансивера Касминин Г. (UA3AKR) 4 19 1984
Узел цифровой шкалы Васильев В. (UA4HAN) 4 24 1985
Узел электронной настройки Попов Б. (UL7CI) 9 29 1990
Узкополосный синхронный фильтр (По материалам иностранных журналов) Морозов В. 11 53 1972
Узкополосный фильтр ПЧ Яшин А. 6 27 1971
Узлы автоматического передатчика Суховерхов Е. (UA3AJT) 4 16 1984
Узлы современного КВ трансивера Дроздов В. (RA3AO) 9 17 1985
Узлы современного КВ трансивера Дроздов В. (RA3AO) 11 17 1985
Узлы современного КВ трансивера Дроздов В. (RA3AO) 12 21 1985
Узлы современного КВ трансивера Дроздов В. (RA3AO) 2 20 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 4 18 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 5 17 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 6 14 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 7 17 1986
Узлы современного КВ трансивера Дроздов В (RA3AO) 9 19 1986
Узлы современного КВ трансивера Дроздов В (RA3AO) 10 25 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 11 19 1986
Узлы современного КВ трансивера Дроздов В. (RA3AO) 12 20 1986
Узлы современного трансивера Дроздов В. (UA3AAO) 3 20 1984
УКВ - что нового? Андросов В. (RA3DQ) 11 60 2001
УКВ конвертер на 144 МГц Беседин В. (UA9LAQ) 9 22 1991
УКВ синтезатор частот Темерев А. (UR5VUL) 4 62 2003
УКВ трансвертерная приставка Парнас А. (UB5QGN) 11 13 1988
УКВ трансвертерная приставка Шкиртиль М. 1 20 1973
УКВ ЧМ приемник Фролов Е. (UA3ICO), Доломанов В. (UA3IBT), Березкин Н. (UA3JD) 3 22 1991
УКВ ЧМ радиостанция Поляков В. (RA3AAE) 10 30 1989
Укороченная антенна на диапазон 160 метров   5 61 1999
Укороченная вертикальная антенна (За рубежом)   5 61 1973
Улучшение избирательных св-в ЭМФ Енин Ю. (UV3QG), Картавцев А. (U3QCX) 10 34 1990
Улучшение параметров радиоприемника Р-250М2 Куриный Ю. (UA9ACZ) 8 17 1983
Улучшение смесителей в "Радио-76" и "Радио-76М2" Меньшов В. , Булатов А. (RA3ACB) 12 23 1988
Улучшение соотношения излучения "вперед-назад" Бунин С. (UB5UN) 4 22 1986
Улучшение трансивера UW3DI Лабунский Л. (UA4HGA) 7 31 1989
Улучшение формы CW сигнала   4 14 1983
Ультракоротковолновые антенны Каллемаа К. 8 20 1973
Уменьшение потерь в П-контуре Бунин С. (UB5UN) 9 23 1984
Уменьшение частоты кварцевых резонаторов Козлов В. (UA9WBZ) 2 37 1990
Умножитель частоты Бунин С. (UB5UN) 10 23 1985
Универсальная цифровая шкала Буравлев В., Вартазарян С. (UA6LD), Коломийцев В. 4 28 1990
Управление поворотом антенны Шуршалов В. 12 23 1970
Управление поворотом антенны Дмитренко А., Матюхин В. 4 28 1971
Управление синтезатором частоты радиостанций "Транспорт" и "Маяк" Латышев В. (RA9UCN) 5 72 2000
Управление синтезатором частоты радиостанций "Транспорт" и "Маяк" Латышев В. (RA9UCN) 6 64 2000
Усилитель ВЧ связных приемников Андрущенко Б. (UT5TA) 10 22 1984
Усилитель мощности для передатчика (За рубежом)   6 59 1971
Усилитель мощности КВ Кляровский В. (RA1WT) 8 64 2001
Усилитель мощности КВ Кляровский В. (RA1WT) 9 62 2001
Усилитель мощности КВ трансивера Скрыпник В. (UY5DJ) 12 20 1988
Усилитель мощности на 6П45С Иванов Г. (RA3AU) 3 17 1985
Усилитель мощности раддиостанции R1ASP Лаповок Я. (UA1FA) 2 64 2005
Усилитель мощности трансивера   11 58 1987
Усилитель мощности трансивера Тарасов А. (UT2FW) 5 56 1999
Усилитель мощности трансивера Тарасов А. (UT2FW) 6 63 1999
Усилитель мощности УМ-3 - полезные доработки Бабушкин А. (RK3DOV) 7 68 2003
Усилитель мощности... Степанов Б. (UW3AX), Шульгин Г. (UA3ACM) 10 18 1984
Усилитель ПЧ на основе ПБС Рубцов В. (UN7BV) 1 62 1999
Усилитель РЧ Мылко В. (UB5UIN) 3 25 1991
Усовершенствование автоматического ключа Синцов Ю. 2 20 1972
Усовершенствование трансивера на 160 м Куликов А. (ex UA4UBI) 1 24 1984
Устройства управления приводами антенн Филенко Н. (UA9XBI) 1 64 2002
Устройство автоматического управления радиостанцией Бойцов Р., Шашкин А. 12 23 1970
Устройство для управления передатчиком Амбалов В. 7 30 1971
Устройство защиты трансивера Соколов А. 5 66 2002
Устройство тонального вызова для радиостанций Уразбахтин М. 6 8 1996
Устройство управления голосом Папков А. 4 38 1973
Устройство управления голосом (Р, 1973 Папков А. 11 63 1973
Фазовый SSB возбудитель на транзисторах Егоренков В. 10 21 1973
Фазовый детектор импульсной системы ФАПЧ Карякин В., Золотарев И. 1 22 1986
Фазовый модулятор Руднев А. 5 15 1992
Фазовый преселектор Бунин С. (UB5UN) 4 21 1986
Ферритовое кольцо из "чашки" Пальников Г. (UV6HKP) 7 31 1989
Фильтр для передатчика Прозоровский Ю. 10 28 1971
Фильтр для устранения помех телевидению Буторин Г. 7 34 1971
Фильтры гармоник для КВ и Си-Би радиостанций Долгов О. 8 67 2000
Фильтры гармоник для Си-Би радиостанций Долгов О. 10 8 1996
ФНЧ для трансивера Нечаев И. (UA3WIA) 11 69 2002
Формирование телеграфного сигнала в UW3DI Есаулов С. (UB5LII) 5 35 1981
Формирование телеграфного сигнала в UW3DI Есаулов С. (UB5LII) 6 35 1981
Формирователь CW сигнала Голованов А., Ефимов А. 3 22 1984
Формирователь SSB сигнала Шульгин Г. 6 24 1982
Формирователь SSB сигнала Поляков В. (RA3AAE) 3 21 1983
Формирователь SSB сигнала Запевалов Г. (ES1AZ) 8 10 1992
Формирователь сигнала "конец передачи" Демиденко А. (UA3AHM) 9 17 1982
Формирователь сигнала радиомаяка Нечаев И. (UA3WIA) 12 56 1999
Формирователь телеграфных сигналов Левит М. (UA3DB) 10 21 1984
Фотомеханический датчик Суховерхов Е. (UA3AJT) 8 19 1991
Функция "HI/LOW" в Си-Би трансивере Соколов А. 5 64 2001
Холодная настройка П-контура передатчика Евтеева Л. 2 20 1981
Цифроаналоговый узел перестройки шкалы Пузаков А. (UB5MOU) 1 22 1987
Цифровая АПЧ в гетеродине Лаврентьев Г. (UUR4QDF) 6 69 2000
Цифровая АПЧ для трансивера Рубцов В. (UN7BV) 2 69 2003
Цифровая обработка SSTV сигнала   10 23 1991
Цифровая шкала Бирюков С. 12 23 1982
Цифровая шкала радиоприемника "Contest-RX" Рубцов В. (UN7BV) 2 67 2005
Цифровая шкала семидиапазонного КВ приемника Бирюков С. 9 64 1985
Цифровой "магнитофон" Никифоров И. (UB5WBL) 12 22 1989
Цифровой индикатор положения антенны с сельсином Долгий А. 4 63 2005
Цифровой преобразователь частоты Зернин С. 4 32 1990
Цифровой ревербератор Бажинов А. 3 74 1997
Частотная модуляция в УКВ передатчиках (За рубежом)   10 59 1973
Частотомер - цифровая шкала с ЖК индикатором Хлюпин Н. (RA4NAL) 7 64 2004
Частотомер-цифровая шкала на PIC16CE625 Хлюпин Н. (RA4NAL) 1 60 2002
Четырехэлементный волновой канал на 10-, 15-, 20-метровый диапазон Захаров В. (UA3FU) 2 14 1992
Четырехэлементный волновой канал на 10-, 15-, 20-метровый диапазон Захаров В. (UA3FU) 3 14 1992
Четырехэлементный волновой канал на 10-, 15-, 20-метровый диапазон Захаров В. (UA3FU) 4 9 1992
ЧМ детектор   4 14 1983
ЧМ приемник на 144 МГц   2 66 2002
ЧМ приемник на диапазон 430 МГц Михельсон А. (UA6AFL) 11 29 1989
ЧМ трансвертер 144/27 МГц Нечаев И. (RA3WNK) 8 70 1999
ЧМ трансивер на 144 МГц Аллика М. (UR2RKI) 3 19 1988
ЧМ трансивер на 144 МГц Аллика М. (UR2RKI) 4 15 1988
ЧМ трансивер на 144 МГц   10 17 1988
Что интересного в спортивной аппаратуре Шульгин Г. (UZ3AU) 10 27 1989
Что можно применять в выходных каскадах передатчиков Лаповок Я. (UA1FA) 7 20 1988
Чувствительный индикатор электромагнитного поля Комаров С. (UA3ALW) 3 66 2003
Шаровые вариометры в передающей КВ-аппаратуре Бунин С. (UB5UN) 9 24 1984
Шестидиапазонная штыревая антенна Бузов А., Казанский Л., Мишенков С. (RN3AA) 11 63 2000
Широкополосная согласованная нагрузка Нечаев И. (UA3WIA) 1 72 2004
Широкополосное согласование Гончаренко И. (DL2KQ - EU1TT) 7 64 2003
Широкополосное согласование Гончаренко И. (DL2KQ - EU1TT) 8 66 2003
Широкополосные транзисторные усилители мощности Говорухин В., Голдобин Л. 11 20 1972
Широкополосные транзисторные усилители мощности Говорухин В. , Голдобин Л. 11 62 1973
Широкополосный вертикальный излучатель Спокойнова С. (UW1DC, XYL UA1DZ) 3 29 1991
Широкополосный усилитель мощности Андрющенко Б. (UT5TA) 12 18 1984
Широкополосный усилитель мощности из "СВ-747" Стененков Д. (UA0QNE) 3 65 2002
Школа начинающего коротковолновика Степанов Б. (RU3AX) 3 68 2003
Школа начинающего коротковолновика Степанов Б. (RU3AX) 4 66 2003
Школа начинающего коротковолновика   6 68 2003
Школа начинающего коротковолновика Степанов Б. (RU3AX) 7 70 2003
Школа начинающего коротковолновика Степанов Б. (RU3AX) 11 62 2003
Школа начинающего коротковолновика Степанов Б. (RU3AX) 1 67 2005
Школьная УКВ радиостанция Задорожный Н. 7 17 1971
Школьная УКВ радиостанция Задорожный Н. 3 63 1972
Школьная УКВ радиостанция Задорожный Н. 10 61 1973
Штамп для QSL-карточки   9 53 1983
Шумоподавитель с повышенной помехоустойчивостью Ключкарев В., Бокин Г., Комиссаров Л. 9 41 1971
Эквивалент антенны Степанов Б. (RU3AX) 3 60 1999
Экономичный приемник для портативной радиостанции Виноградов Ю. 7 6 1996
Экономичный телеграфный ключ Раудсепп Х. 4 17 1986
Экспандер в SSB аппаратуре Бунин С. (UB5UN) 5 26 1981
Экспандер в SSB аппаратуре Бунин С. (UB5UN) 6 26 1981
Эксперименты на 136 кГц Разумов М. (RA3AJH) 4 65 2000
Электрически малые антенны: возможности и заблужденимя Гречихин А. (UA3TZ) 11 8 1992
Электрически укороченная рамочная антенна Туркин Н. 12 58 2002
Электрический привод в согласующем устройстве Скочко А. (UA9YBR) 8 22 1982
Электромеханический автоманипулятор Гречихин А., Старков В. 6 61 1973
Электронные телеграфные ключи Кононов В. (UY5VJ), Родионов Ю. (UA4HCO) 9 14 1982
Электронный переключатель "прием-передача" Власов В. 9 35 1971
Электронный секретарь коротковолновика Сугоняко В. (UV3DED) 5 31 1989
Электронный секретарь коротковолновика Сугоняко В. (UV3DED) 6 24 1989
Электронный телеграфный ключ -"виброплекс" Бунин С. (UB5UN) 3 17 1982
Электронный шагомер азаров Н. 8 21 1983
Эфирные новости   10 51 1998
Эффективная антенна на пять диапазонов Мединец Ю. 12 19 1971
Эффективная УКВ антенна Никельберг И. 1 27 1971
Эффективный компрессор Стабников С. 6 61 1973
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 1 23 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 2 21 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 3 26 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 4 23 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 5 20 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 6 26 1991
Я строю новую КВ радиостанцию Лаповок Я. (UA1FA) 7 22 1991
Ямбические приставки к электронным ключам Иноземцев Ю. (UH8DA) 4 32 1990

Схемы самодельных радиолюбительских кв трансиверов. Показать содержимое по тегу: трансивер. Кликние для увиличения

Ламповый трансивер - это устройство, которые предназначено для передачи сигналов определенной частоты. Как правило, он используется в качестве приемника. Основным элементом трансивера принято считать трансформатор, который соединяется с катушкой индуктивности. Особенность ламповых модификаций заключается в стабильности передачи низкочастотного сигнала.

Дополнительно они отличаются наличием мощных конденсаторов и резисторов. Контроллеры в устройстве устанавливаются самые разнообразные. Для устранения различных помех в системе применяются электромеханические фильтры. На сегодняшний день многие заинтересованы в установке маломощных трансиверов на 50 Вт.

Трансиверы короткой волны (КВ)

Чтобы сделать трансивер КВ своими руками, необходимо использовать трансформатор малой мощности. Дополнительно следует позаботиться об усилителях. Как правило, в этом случае проходимость сигнала значительно увеличится. Чтобы была возможность бороться с помехами, в устройстве устанавливают стабилитроны. Используются чаще всего трансиверы данного типа в телефонных станциях. Некоторые делают КВ трансивер своими руками (ламповый), используя катушку индуктивности, которая должна выдерживать сопротивление максимум 9 Ом. Проверяется прибор всегда по первой фазе. В данном случае контакты необходимо выставить в верхнее положение.

Антенна и блок для трансивера КВ

Антенна для трансивера своими руками делается с применением различных проводников. Дополнительно требуется пара диодов. Пропускная способность антенны проверяется на маломощном передатчике. Еще для устройства требуется такой элемент, как геркон. Он необходим для передачи сигнала на внешнюю обмотку катушки индуктивности.

Устройства ультракороткой волны (УКВ)

Сделать УКВ-трансивер своими руками довольно сложно. В данном случае проблема заключается в поиске нужной катушки индуктивности. Работать она обязана на Конденсаторы лучше всего использовать различной емкости. Для смены фазы применяются только контроллеры. Использование многоканальной модификации для трансиверов не целесообразно. Дроссели в системе необходимы с высокой частотой, а для увеличения точности устройства применяются стабилитроны. Устанавливаются они в трансиверах только за трансформатором. Чтобы транзисторы не перегорали, некоторые специалисты советуют припаивать электромеханические фильтры.

Модели трансиверов длинной волны (ДВ)

Сделать длинноволновые ламповые трансиверы своими руками можно только с участием мощных трансформаторов. Контроллер в этом случае должен быть рассчитан на шесть каналов. Смена фазы приемника осуществляется через модулятор, который работает на частоте 50 Гц. Чтобы минимизировать помехи на линии, фильтры используются самые разнообразные. Повысить проводимость сигнала у некоторых получается за счет использования усилителей. Однако в такой ситуации следует позаботиться о наличии емкостных конденсаторов. Транзисторы в системе важно устанавливать за трансформатором. Все это позволит повысить точность устройства.

Особенности устройств средней волны (СВ)

Сделать средневолновые ламповые трансиверы своими руками самостоятельно довольно сложно. Работают указанные приборы на светодиодных индикаторах. Лампочки в системе устанавливаются попарно. Катоды в данном случае важно закреплять непосредственно через конденсаторы. Решить проблему с повышением полярности можно за счет применения дополнительной пары резисторов на выходе.

Для замыкания цепи используется реле. Антенна к микросхеме всегда крепится через катод, а мощность устройства определяется через напряжение в трансформаторе. Встретить чаще всего трансиверы данного типа можно на самолетах. Там управление осуществляется через панель или дистанционно.

Антенна и блок для трансивера СВ

Сделать антенну для трансивера данного типа можно, используя обычную катушку. Внешняя обмотка ее должна соединяться с усилителем на выходе. Проводники в данном случае необходимо припаивать к диоду. Приобрести его в магазине не составит особого труда.

Чтобы сделать блок для трансивера данного типа, используется реле, а также генератор на 50 В. Транзисторы в системе применяются только полевые. Дроссель в системе необходим для соединения с контуром. Проходные конденсаторы в блоках данного типа используются очень редко.

Модификация трансивера УКВ-1

Сделать данный трансивер своими руками на лампах можно с применением трансформатора на 60 В. Светодиоды в схеме задействуются с целью распознавания фазы. Модуляторы в устройстве устанавливаются самые разнообразные. трансивером выдерживается за счет мощного усилителя. В конечном счете сопротивление трансивером обязано восприниматься до 80 Ом.

Чтобы устройство успешно прошло калибровку, важно очень точно настроить положение всех транзисторов. Как правило, замыкающие элементы ставятся в верхнее положение. В данном случае тепловые потери будут минимальными. В последнюю очередь накручивается катушка. Диоды на ключах в системе проверяются перед включением обязательно. Если соединение их будет плохим, то рабочая температура резко может повыситься от 40 до 80 градусов.

Как сделать трансивер УКВ-2?

Чтобы правильно сложить трансивер своими руками, трансформатор необходимо взять на 60 В. Предельную нагрузку он обязан выдерживать на уровне 5 А. Для повышения чувствительности устройства используются только качественные резисторы. Емкость одного конденсатора обязана равняться как минимум 5 пФ. Калибруется устройство в конечном счете через первую фазу. При этом замыкающий механизм сначала выставляется в верхнее положение.

Включать блок питания необходимо, наблюдая за системой индикации. Если предельная частота будет превышать 60 Гц, значит, происходит снижение номинального напряжения. Проводимость сигнала в данном случае можно повысить за счет электромагнитного усилителя. Устанавливается он, как правило, рядом с трансформатором.

Модели КВ с медленной разверткой

Сложить трансивер КВ своими руками не представляет никакой сложности. В первую очередь следует подобрать необходимый трансформатор. Как правило, используются импортные модификации, которые способны выдерживать максимальную нагрузку до 4 А. В этом случае конденсаторы подбираются, исходя из показателя чувствительности устройства. в трансиверах встречаются довольно часто. Однако они не лишены недостатков. Главным образом они связаны с большой погрешностью на выходе.

Происходит это из-за повышения рабочей температуры на внешней обмотке. Чтобы решить эту проблему, транзисторы можно использовать с маркировкой ЛМ4. Показатель проводимости у них довольно хороший. Модуляторы для трансиверов данного типа подходят только на две частоты. Соединение ламп происходит стандартно через дроссель. Чтобы добиться быстрой смены фазы, усилители в системе необходимы только в начале цепи. Для улучшения производительности приемника, антенна подсоединяется через катод.

Многоканальная модификация трансивера

Сделать многоканальный трансивер своими руками можно только при участии высоковольтного трансформатора. Предельную нагрузку он обязан выдерживать до 9 А. В этом случае конденсаторы используются только с емкостью свыше 8 пФ. Повысить чувствительность устройства до 80 кВ практически невозможно, это следует учитывать. Модуляторы в системе применяются на пять каналов. Для смены фазы используются микросхемы класса ППР.

Трансивер СДР прямого преобразования

Чтобы сложить СДР трансивер своими руками, важно использовать конденсаторы с емкостью свыше 6 пФ. Во многом это связано с высокой чувствительностью устройства. Дополнительно указанные конденсаторы помогут при отрицательной полярности в системе.

Для хорошей проводимости сигнала требуются трансформаторы как минимум на 40 В. При этом нагрузку они должны выдерживать около 6 В. Микросхемы, как правило, рассчитаны на четыре фазы. Проверка трансивера начинается сразу с предельной частоты в 4 Гц. Чтобы справляться с электромагнитными помехами, резисторы в устройстве используются полевого типа. Двухсторонние фильтры в трансиверах встречаются довольно редко. Максимальное напряжение на второй фазе передатчик обязан выдерживать на уровне 30 В.

Для повышения чувствительности устройства применяются переменные усилители. Работают они в трансиверах на пару с резисторами. Для преодоления задействуются стабилизаторы. В цепи анода лампы устанавливаются последовательно через дроссель. В конечном счете в устройстве проверяется замыкающий механизм и система индикации. Делается это по каждой фазе отдельно.

Модели трансиверов с лампами Л2

Собирается простой трансивер своими руками с применением трансформатора на 65 В. Модели с указанными лампами отличаются тем, что проработать способны много лет. Параметр рабочей температуры у них в среднем колеблется в районе 40 градусов. Дополнительно следует учитывать, что соединяться с однофазными микросхемами они не способны. Модулятор в данном случае лучше устанавливать на три канала. Благодаря этому показатель рассеивания будет минимальным.

Дополнительно можно избавиться от проблем с отрицательной полярностью. Конденсаторы для таких трансиверов применяются самые разнообразные. Однако в данной ситуации многое зависит от предельной мощности блока питания. Если рабочий ток на первой фазе превышает 3 А, то минимальный объем конденсатора должен составлять 9 пФ. В результате можно будет рассчитывать на стабильную работу передатчика.

Трансиверы на резисторах МС2

Для того чтобы правильно сложить трансивер своими руками с такими резисторами, важно подобрать хороший стабилизатор. Устанавливается он в устройстве рядом с трансформатором. Резисторы данного типа способны выдерживать максимальную нагрузку около 6 А.

По сравнению с другими трансиверами это довольно много. Однако расплатой за это является повышенная чувствительность устройства. Как следствие, модель способна давать сбои при резком повышении напряжения на трансформатор. Чтобы минимизировать тепловые потери, в устройстве задействуется целая система фильтров. Располагаться они должны перед трансформатором, чтобы сопротивление в конечном счете не превышало 6 Ом. В таком случае показатель рассеивания будет незначительным.

Устройство однополосной модуляции

Собирается трансивер своими руками (схема показана ниже) из трансформатора на 45 В. Модели данного типа чаще всего можно встретить на телефонных станциях. Однополосные модуляторы по своей структуре являются довольно простыми. Переключение по фазе в данном случае осуществляется напрямую через смену положения резистора.

Предельное сопротивление при этом резко не снижается. В результате чувствительность прибора всегда остается в норме. Трансформаторы для таких модуляторов подходят с мощностью не более 50 В. Использовать полевые конденсаторы в системе специалистами не рекомендуется. Гораздо лучше, с точки зрения экспертов, воспользоваться обычными аналогами. Калибровка трансивера осуществляется только на последней фазе.

Модель трансиверов на усилителе РР20

Сделать трансивер своими руками на усилителе данного типа можно с использованием полевых транзисторов. Сигналы передатчик в этом случае будет передавать только коротковолновые. Антенна у таких трансиверов подсоединяется всегда через дроссель. трансформаторы обязаны выдерживать на уровне 55 В. Для хорошей стабилизации тока применяются низкочастотные катушки индуктивности. Для работы с модуляторами они подходят идеально.

Микросхему для трансивера лучше всего подбирать на три фазы. С вышеуказанным усилителем он эксплуатируется хорошо. Проблемы с чувствительностью у аппарата возникают довольно редко. Недостатком данных трансиверов можно смело назвать низкий коэффициент рассеивания.

Трансиверы с антеннами несимметричного питания

Трансиверы данного типа на сегодняшний день встречаются довольно редко. Связано это в большей степени с низкой частотой выходного сигнала. В результате отрицательное сопротивление у них порой достигает 6 Ом. В свою очередь предельная нагрузка на резистор оказывается в районе 4 А.

Чтобы решить проблему с отрицательной полярностью, применяются специальные переключатели. Таким образом, смена фазы происходит очень быстро. Настроить эти приборы можно даже на дистанционное управление. Вышеуказанная антенна на реле устанавливается с маркировкой К9. Дополнительно в трансивере должна быть хорошо продумана система индуктивности.

В некоторых случаях устройство выпускается с дисплеем. Высокочастотные контуры в трансиверах также являются не редкостью. Проблемы с колебаниями в цепи решаются за счет стабилизатора. Устанавливается он в устройстве всегда над трансформатором. Находиться они друг от друга при этом обязаны на безопасном расстоянии. Рабочая температура прибора должна быть в районе 45 градусов.

В противном случае неизбежен перегрев конденсаторов. В конечном счете это приведет к неминуемой их порче. Учитывая все вышесказанное, корпус для трансивера должен хорошо вентилироваться воздухом. Лампы к микросхеме стандартно крепятся через дроссель. В свою очередь реле модулятора должно соединяться с внешней обмоткой.


Рассмотрим 3 лучшие рабочие схемы трансиверов. Первый проект предполагает создание самого простого прибора. По второй схеме можно собрать рабочий КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт. Третья модель - полупроводниково-ламповый трансивер. Давайте разбираться по порядку.

  • Смотрите также 3 рабочие для монтажа своими руками

Простой, самодельный трансивер: схема и монтаж своими руками

Слово трансивер у многих начинающих радиолюбителей ассоциируется со сложнейшим устройством. Но есть схемы, которые имея всего 4 транзистора, способны в телеграфном режиме обеспечить связь на сотни километров.

Изначально представленная ниже принципиальная схема трансивера была рассчитана под высокоомные наушники. Пришлось немного переделать усилитель, чтоб была возможность работать и с низкоомными наушниками 32 Ом.

Принципиальная схема простого трансивера на 80м

Моточные данные контура:

  1. Катушка L2 имеет индуктивность 3.6 мкГ - это 28 витков на оправе 8 мм, с подстроечным сердечником.
  2. Дроссель - стандартный.

Как настроить трансивер?

В особо сложной настройке приёмопередатчик не нуждается. Всё просто и доступно:

Начинаем с УНЧ, подбором резистора R5 устанавливаем на коллекторе транзистора + 2В и проверяем работоспособность усилителя, коснувшись пинцетом входа - в наушниках при этом должен прослушиваться фон.

Затем переходим к настройке кварцевого генератора, убеждаемся, что генерация идет (это можно сделать с помощью частотомера или осциллографа снимая сигнал с эмиттера vt1).

Следующий этап - это настройка трансивера на передачу. Вместо антенны вешаем эквивалент - резистор 50 Ом 1 Вт. Параллельно ему подключаем ВЧ вольтметр, при этом включаем трансивер на передачу (нажатием ключа), начинаем вращать сердечник катушки L2 по показаниям ВЧ вольтметра и добиваемся резонанса.

Вот в принципе и все! Не следует ставить мощный выходной транзистор, с прибавкой мощности появляются всевозможные свисты и возбуждения. Этот транзистор играет две роли - как смеситель при приеме и как усилитель мощности при передаче, так что кт603 здесь за глаза будет.

  • Читайте также, как сделать
И, наконец, фото самой конструкции:


Так как рабочие частоты всего несколько мегагерц, можно применить любые ВЧ транзисторы соответственной структуры.

Печатную плату можно скачать ниже:

Файлы для скачивания:

КВ трансивер на 28 МГц с мощностью передатчика 0,4 Вт

Рассмотрим подробно принципиальную схему самодельного коротковолнового трансивера на диапазон частот 28 МГц, с выходной мощностью передатчика 400 милливат.

Принципиальная схема трансивера


Приемник трансивера является обычным сверхрегенеративным детектором. Единственной его особенностью можно считать переменный резистор R11, который облегчает настройку. При желании его можно вынести на лицевую панель трансивера.

Чувствительность приемника повышена за счет применения в усилителе 34 микросхемы К174УН4Б, которая при питании от батареи напряжением 4,5 В развивает мощность 400 мВт.

Цепь громкоговорителя соединена с минусом источника питания, что позволило упростить коммутацию с цепью микрофона и использовать спаренную кнопку, которой в режиме передачи отключаются громкоговоритель и питание приемника, а в режиме приема подключаются микрофон и питание передатчика. На схеме кнопка SA1 показана в положении приема.

  • Схема самодельного
Передатчик собран на двух транзисторах и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Относительно стабильная частота автогенератора позволяет при небольшой мощности передатчика добиться достаточно большого радиуса связи с однотипной радиостанцией.

Детали и конструкция КВ трансивера

В трансивере применены резисторы МЛТ-0,125 и конденсаторы К50-6.

Транзистор VT1 можно заменить на ГТ311Ж, КТ312В, а транзисторы VT2, VT3 - на ГТ308В, П403. Условия замены транзисторов следующие: VT1 должен иметь как можно больший коэффициент усиления на граничной частоте, а транзисторы VT2 и VT3 - иметь одинаковый коэффициент передачи тока.

Контурные катушки L1 и L2 намотаны на каркасах диаметром 5 мм. Они имеют подстроенные сердечники из карбонильного железа диаметром 3,5 мм. Катушки заключены в экраны размером 12x12x17 мм.

Экран катушки L1 соединен с минусом батареи питания, a L2 - с плюсом. Обе катушки намотаны проводом ПЭВ диаметром 0,5 мм и имеют по 10 витков каждая.

При изготовлении катушек L1 и L2 можно использовать контуры от тракта ПЧ телевизоров. Именно такой же каркас длиной 25 мм и диаметром 7,5 мм используется при изготовлении катушек L3 и L4. На плате они располагается горизонтально.

Намотка катушки L3 ведется с шагом 1 мм, катушка имеет 4 + 4 витка провода ПЭВ диаметром 0,5 мм с отводом от середины, расстояние между половинами обмотки - 2,5 мм.

Катушка L4 содержит 4 витка того же провода, мотается виток к витку и расположена между половинами обмотки катушки L3. Дроссели L5 и L6 намотаны на резисторах промышленного изготовления от трактов ПЧ старых телевизоров.

Громкоговоритель можно применить любой с сопротивлением 8 Ом. Подойдут громкоговорители типа 0ДГД-8, 0ДГД-6; 0,25ГДШ-3.

Трансформатор Т1 наматывается на любом малогабаритном магнитопроводе, например, типа ШЗхб, и содержит в первичной обмотке 400 витков провода ПЭВ диаметром 0,23 мм, во вторичной - 200 витков того же провода.

  • Пошаговая сборка
В качестве микрофона используется малогабаритный капсюль ДЭМШ-1а. Антенна - телескопическая, имеет длину 105 мм. В качестве источника питания применяется батарея из четырех элементов типа А316, А336, А343.

Налаживание

Настраивать трансивер необходимо с УЗЧ. Отпаяв резистор R5, в разрыв цепи SA2 подключают миллиамперметр. Ток в режиме покоя не должен превышать 5 мА.

При касании отверткой точки А в громкоговорителе должен появляться шум. Если усилитель самовозбуждается, то сопротивление резистора R4 необходимо повышать до 1,5 кОм, но при этом помнить, что чем выше номинал резистора, тем ниже чувствительность усилителя.

Если шума нет, необходимо перемещать движок резистора R11 из верхнего (по схеме) положения в нижнее. Должен появиться громкий устойчивый шум, что говорит о хорошей работе сверхрегенеративнного детектора.

Дальнейшая настройка приемника производится только после настройки передатчика и заключается в подгонке емкости конденсатора С5 (грубая настройка) и индуктивности L1 (точная настройка) к режиму наилучшего приема сигнала передатчика.

При настройке передатчика необходимо в разрыв цепи «х» включить миллиамперметр и величину сопротивления R6 подобрать такой, чтобы ток в этой цепи был равен 40–50 мА.

Затем надо подключить миллиамперметр с пределом измерения 50 мкА к плюсовой шине передатчика, а другой конец прибора через диод и конденсатор 1(>-20 пФ - к антенне.

Подстройка элементов L3, L4, С17, L2 и С18 ведется до максимального отклонения стрелки прибора. Причем грубо настраивают конденсаторами, а точнее - сердечниками контуров.

Подстрочник катушки L3–L4 должен находиться не далее ±3 мм от среднего положения, так как в крайних его точках может срываться генерация из-за нарушения симметрии плеч транзисторов VT2 и VT3.

Настраивая при выдвинутой антенне L2 и С18 по максимальному отклонению стрелки прибора, необходимо добиться полного согласования антенны и передатчика.

Если при включении передатчика внезапно срывается генерация, то это свидетельствует о неправильной настройке. В таком случае необходимо снова подобрать режимы работы VT2 и VT3, тщательно настроить L2, L3, L4, а если это не поможет, то подобрать транзисторы с более близкими параметрами.

Двухдиапазонный лампово-полупроводниковый трансивер

Этот трансивер можно выполнить на любой диапазон от 1.8 до 10 МГц и увеличить мощность, если сильно надо. Он построен по схеме с «одним преобразованием».

Частота ПЧ = 5,25 МГц. Выбор частоты ПЧ обусловлен тем, что при частоте гетеродина 8,75–9,1 МГц перекрывается сразу два диапазона 3,5 и 14 МГц.

В этой схеме применен самодельный лестничный 7-ми кристальный кварцевый фильтр по схеме, предложенной Kirs Pinelis (YL2PU) в известном трансивере DM2002.

Оба диодных смесителя выполнены по классической схеме с применением трансформаторов с объемным витком связи.

Схема трансивера


Схема разработана на 5 пальчиковых лампах. Она включает регулируемый усилитель высокой и промежуточной частоты, балансный смеситель и гетеродин. Пройдем по схеме по порядку.

В режиме приема сигнал через полосовые фильтры L1–L2 подается на УВЧ, выполненный на лампе 6К13П. Далее он подается на первый смеситель тракта, выполненный по кольцевой схеме. На один из входов смесителя подается сигнал с первого гетеродина. Полученный сигнал промежуточной частоты подается на кварцевый фильтр, через согласующий контур.

Данная схема согласования позволяет несколько уменьшить потери на участке первый смеситель - УПЧ. Затем сигнал ПЧ усиливается в реверсивном усилителе на лампе 6Ж9П. Усиленный сигнал, выделяясь на контуре L5, подается на второй смеситель тракта, выполненный по кольцевой схеме, выполняющий роль детектора SSB сигнала.

НЧ - сигнал выделяется на RC-цепочке и подается на пентодную часть 6Ф12П, выполняющую роль предварительного УНЧ. Триодная часть в режиме приема выполняет роль катодного повторителя для системы АРУ. УМ УНЧ (он же УМ передатчика) выполнен на пентоде 6П15П.

В режиме передачи все каскады приемника реверсируются с помощью реле РЭС-15 с паспортом 004 (лучше применить более надежные реле). Переключение режимов прием/передача осуществляется переключателем PTT.

Особенности подбора компонентов

Дроссели применены обычные Д-0,1.

Трансформаторы ТР1–ТР3 выполнены на ферритовых кольцах 1000НН внешним диаметром 10–12 мм и содержат 15 витков скрученного втрое (для ТР1 и ТР2) провода ПЭЛ-0,2 и вдвое для ТР3.

Звуковой (выходной) трансформатор любой с коэффициентом трансформации от 2,5 кОм до 8 Ом. Силовой трансформатор применен с габаритной мощностью 70 Вт.

Катушки L1–L3 намотаны проводом ПЭЛ-0,25 и содержат по 30 витков. Катушки L4–L5 содержат по 55 витков ПЭЛ-0,1, все катушки связи намотаны проводом ПЭЛШО 0,3 на бумажных гильзах поверх соответствующих контурных катушек, а количество витков выражено на схеме соотношением для каждого случая.

Катушка L6 имеет 60 витков проводом 0,1 (для всех контуров возможно использовать каркасы от контуров ПЧ ламповых телевизоров серии УНТ).

Катушка ГПД применена от приемника Р–326, при самостоятельном изготовлении (что очень трудоемко) выполняется на 18 мм керамическом каркасе проводом ПЭЛ 0,8 15 витков с шагом 0,5 мм. Отводы от 3 и 11 витков с (холодного) конца. Катушка П-контура выполнена на каркасе диаметром 30 мм и имеет 26 витков провода ПЭЛ 0,8, отвод для 14 МГц подбирается экспериментально.

Настройка лампового трансивера

Не рассматривая вопросы настройки самодельных кварцевых фильтров, что рассмотрено во многих публикациях, остальное налаживание схемы достаточно просто. Проверка работоспособности УНЧ возможна как на слух, так и осциллографом. Затем подгоняют частоту кварцевого гетеродина катушкой L6 до требуемой (точка -20 дБ на скате кварцевого фильтра). Затем грубо устанавливаем чувствительность тракта поочередной настройкой контуров ДПФ и ПЧ по максимальному шуму в громкоговорителе. Потом можно точнее настроить контура при приеме сигналов с эфира, либо использовать ГСС.

Далее переходим в режим передачи. Переменным резистором «баланс» устанавливаем минимум напряжения несущей после смесителя (используем осциллограф или милливольтметр). Затем с помощью контрольного приемника регулируем переменный резистор 22 кОм до получения качественной модуляции.

Настройка генератора плавного диапазона

Следует убедиться, что ГПД генерирует высокочастотные колебания. Здесь могут быть полезны частотомер (цифровая шкала) и осциллограф.

Застабилизировав напряжение, питающее генератор плавного диапазона, переходят к его настройке. Ее следует начать с внешнего осмотра ГПД в ходе которого необходимо убедиться, что все конденсаторы применены типа СГМ группы «Г». Это очень важно, так как их нестабильность емкости или температурного коэффициента будет отражаться на общей стабильности частоты генератора.

Требования к качеству контурной катушки ГПД общеизвестны. Это одна из важнейших деталей аппарата. Никаких катушек сомнительного качества здесь применять нельзя! Очень ответственно следует отнестись к подбору конденсаторов, составляющих контур ГПД. Это конденсаторы типа КТ, один - красного или голубого цвета, а другой - синего. Соотношение их емкостей, дающих суммарную емкость в 100 пФ, подбирается с применением способа нагрева монтажа и шасси, о чем будет ниже.

Приступают к укладке границ частот, генерируемых генератором плавного диапазона. В рамках этой работы, добиваются чтобы при полностью введенных пластинах конденсатора переменной емкости (КПЕ), ГПД генерировал частоту примерно 8,75 МГц. Если она окажется ниже, емкость конденсаторов необходимо несколько уменьшить, если выше - увеличить. Первоначально при подборе этой емкости обращают относительное внимание и на соотношение цветов, составляющих ее конденсаторов.

При полностью выведенных пластинах КПЕ (минимальная емкость), ГПД должен генерировать частоту близкую к 9,1 МГц. Частоту ГПД контролируют по частотомеру (цифровой шкале), подключенному к выводу для цифровой шкалы.

Завершив укладку частотного диапазона ГПД, приступают к термокомпенсации этого генератора, заключающейся в подборе соотношения емкостей конденсаторов красного и синего цветов, составляющих емкость контура. Эта работа производится при помощи упоминавшегося ранее частотомера, обеспечивающего точность измерения частоты не хуже 10 Гц. Перед работой с частотомером он должен быть хорошо прогрет.

Включается трансивер и прогревается 10–15 минут. Затем, используя настольную лампу, медленно разогревают детали и шасси ГПД. Причем разогревать лучше не их непосредственно, а участок, несколько удаленный от ГПД, находящийся, примерно, между ГПД и выходной генераторной лампой. При достижении в районе ГПД температуры 50–60 градусов, отмечают в какую сторону ушла частота ГПД. Если увеличилась - температурный коэффициент конденсаторов, составляющих контур, отрицательный и значителен по абсолютной величине. Если уменьшилась - коэффициент или положителен, или отрицателен, но мал по абсолютному значению.

Как уже упоминалось, применены конденсаторы типа КТ с различными зависимостями обратимого изменения емкости при изменении температуры. Конденсаторы с положительным ТКЕ (температурный коэффициент емкости) имеют синий или серый цвет корпуса. Нейтральный ТКЕ у голубых конденсаторов с черной меткой. Голубые конденсаторы с коричневой или красной меткой имеют умеренный отрицательный ТКЕ. И наконец, красный корпус конденсатора свидетельствует о значительном отрицательном ТКЕ.

Дав узлу полностью остыть, заменяют конденсаторы, изменив их температурный коэффициент в нужную сторону, сохранив прежней суммарную емкость. При этом следует постоянно проверять сохранность произведенной ранее укладки частот ГПД.

Эти операции следует повторять до тех пор, пока не будет достигнуто того, что при повышении температуры ГПД на 35–40 градусов будет вызываться сдвиг частоты ГПД не более чем на 1 кГц.

Это означает, что частота трансивера при его прогреве в процессе нормальной работы не будет уходить более чем на 100 Гц за 10–15 минут.

Дополнительную стабильность обеспечит ЦАПЧ примененной ЦШ (Макеевская).

Опорный кварцевый генератор выполнен транзисторе КТ315Г и в комментариях не нуждается. Выполнять его на дополнительной лампе нет смысла.

Описание готового трансивера, печатные платы, фото

Печатная плата трансивера - размер 225 на 215 мм:


Переднюю панель делаем следующим образом:
  1. На прозрачной пленке на лазерном принтере печатаем панельку 1:1.
  2. Затем обезжириваем её и наклеиваем двухсторонний скотч (продается на строительных рынках). Так как ширины скотча не хватает на всю панель, наклеиваем несколько полосок.
  3. Потом снимаем со скотча верхнюю бумагу и клеим нашу пленку. Тщательно разравниваем.
  4. Затем скальпелем вырезаем отверстия под переменные резисторы, кнопки и т. п. Под дисплей вырезать не нужно.
На этом всё!

Вид полупроводниково-лампового трансивера внутри:


Внешний вид трансивера:


Видео о том, как собрать мини-трансивер на двух транзисторах своими руками:

Развитием темы в приемопередающей аппаратуре является схема основного блока трансивера на радиолюбительский диапазон 160 м. Схема представлена на рисунке ниже (кликните по картинке для увеличения).

Устройство представляет собой полноценный трансивер, использующий однополосную модуляцию. Для его практического использования достаточно подключить внешний УНЧ и УМ - усилитель мощности выходного сигнала.

Гетеродин блока работает в диапазоне частот 2300-2500 кГц. На выходе устройства формируется однополосный сигнал диапазона 1800- 2000 кГц (160 м). Для перехода с приема на передачу на реле К1 и К2 подают напряжение 12 В.

Катушки полосовых фильтров помещены в броневых сердечниках СБ-9. Катушки L2, L3, L6 и L7 содержат по 30 витков ПЭВ 0,2 с отводом от 10-го витка (кроме L3, у нее отвод от 15-го витка). Катушка гетеродина L4 намотана на пластмассовом каркасе диаметром 8 мм с подстроенным сердечником СЦР (от контура УПЧИ черно-белого лампового телевизора). Она содержит 40 витков ПЭВ 0,2. Катушки L1 и L5 - дроссели на СБ-9, имеют по 100 витков ПЭВ 0,09.

Назначение выводов микросхемы SA612A:

1,2 - вход УПЧ;
3 - общий;
4 - выход смесителя;
5 - вывод контура гетеродина;
6, 7 - вход тракта AM УВЧ;
8 - выход демодулятора;
9 - вход УНЧ;
10 - блокировка УНЧ;
11 - общий;
12 - выход УНЧ;
13 - питание;
14 - вход демодулятора;
15 - выход УПЧ;
16 - блокировка АРУ (выход УПЧ).

А.Тарасов (UT2FW)
Радиолюбитель. KB и УКВ 10/97

Каких-либо уникальных решений этот узел не имеет, схемотехника - вариации на тему TRX RA3AO и Урал-84М. Главные требования при выборе конструкции - повторяемость, простота при сохранении максимально достижимых характеристик. Использована доступная на сегодняшний день элементная база. Многие решения можно подвергнуть критике - творческий процесс бесконечен, за постоянными переделками и усовершенствованиями сложно увидеть законченный вариант, но нужно было остановиться и изготовить промышленным способом печатные платы.

Изначально трансивер задумывался для работы SSB как основным видом излучения. Для сужения полосы пропускания введен четырехкристальный подчисточный фильтр с регулировкой полосы. Для любителей узкополосного приема можно рекомендовать, как это делается в фирменных TRX, идти на дополнительные затраты по изготовлению или приобретению высококачественных узкополосных кварцевых фильтров. Как правило, самодельный лестничный фильтр из кварцев, наиболее популярных в среде радиолюбителей, имеет недостаточные характеристики для качественного узкополосного приема. Для этих целей нужно делать фильтр по дифференциально-мостовой схеме или использовать кварцы очень высокого качества. Можно купить комплект фирменных фильтров, хотя по стоимости они будут сопоставимы со всеми остальными затратами на трансивер.

Вариант "преобразования вверх" не рассматривался из-за отсутствия достаточно простой и отработанной схемы синтезатора частоты. Этот вариант построения имеет смысл в устройстве с непрерывным перекрытием от 1 до 30 МГц, а для работы в девяти узких любительских диапазонах приемлемую избирательность можно обеспечить более дешевой ПЧ 5...9 МГц.

Многие испытывают проблемы с подавлением несущей не менее чем на 40 дБ при формировании SSB сигнала непосредственно на ПЧ. Мне кажется, что эта проблема больше надумана, нежели она есть на самом деле. Практически во всех дешевых фирменных трансиверах формирование происходит на ПЧ 8...9 МГц. Думаю, вряд ли кто-то услышит неподавленную несущую например в TRX FT840 или TS50. Качество узла формирователя SSB сигнала зависит от грамотности и настойчивости изготовителя. Отличные характеристики можно получить используя простейший модулятор на варикапах, как это сделано в TRX Урал-84. Только не нужно стремиться получать от модулятора уровни, достаточные для раскачки выходного каскада - тогда подавить несущую не удается.

При отработке основной платы использовались элементы, которые можно найти практически на любом радиорынке. Что-то особенное, с позолоченными выводами, с индексом ВП исключалось сразу же. Например, требуемый коэффициент усиления можно получить от двух каскадов на импортных BF980. Но они не всегда бывают в продаже, поэтому использованы отечественные аналоги КП327, хотя они и имеют худшие параметры. В плате отсутствуют какие-либо незаменимые детали. Чувствительность со входа платы, которой можно достичь без тщательной отладки индивидуально каждого каскада - 0,2...0,3 мкВ, при подборе деталей и тщательной настройке - 0,08...0,1 мкВ. Один из трансиверов с такой основной платой и синтезатором, описанным в , имел при отключенном УВЧ чувствительность 0,4 мкВ и двухсигнальную избирательность при подаче двух сигналов с разносом 8 кГц, 95 дБ. Измерения проведены UT5TC. Это не предельные величины, т.к. в трансивере были применены входные полосовые фильтры на каркасах диаметром 6 мм с довольно высоким затуханием и обычные высокочастотные диоды в смесителе. Хотя, как показывает опыт, в трансиверах, которые предназначены для обычной повседневной работы в эфире, не следует гнаться за цифрами динамического диапазона. Значение 80 дБ устраивает большинство радиолюбителей. Применение супердинамичного приемника имеет смысл только в TRX для очных соревнований и при условии, что все участники работают линейными сигналами. Проблемы с помехами от передатчика соседа чаще возникают не от низкого динамического диапазона приемника, а от того, что горе-радиолюбитель, пытаясь всех перекричать, настраивает свой передатчик по принципу - все стрелки вправо до упора.

По наблюдениям US5MIS, который не один год крутил ручки FT840, "Прибоя" и RA3AO, на слух вся эта техника звучит почти одинаково. Но когда были проведены сравнительные измерения по одинаковой методике, то TRX RA3AO реагировал на уровень 1 В по соседнему каналу, "Прибой" - на 0,8 В, а FT840 - на 0,5 В. Но удобство работы, стабильность и сервис взяли свое - оставлен FT840. Описываю все это не для того, чтобы показать какая хорошая у нас самодельная (или полусамодельная, как "Прибой")техника, а для того, чтобы стало ясно, что погоня за динамическим диапазоном имеет смысл до определенного уровня и под конкретные условия. Думаю, что многие счастливые обладатели супердинамичных RA3AO с удовольствием бы обменяли их на "хиленькие" по динамике FT840. Хочу коснуться еще одного стереотипа, распространенного среди наших радиолюбителей. Это убеждение, что синтезатор "шумит". После появления на свет ковельских синтезаторов ни один из моих трансиверов не был с ГПД, только и только синтезатор. Выше я описал чувствительность, достижимую со входа основной платы при использовании в качестве ГПД синтезаторов. О каком шуме может идти речь, когда ни с помощью Г4-102А, ни с Г4-158, ни с Г4-18 не удается измерить предельную чувствительность. Пришлось изготовить отдельный кварцевый генератор, запитать его от батареек, экранировать двойным экраном, и при помощи анттенюатора до 136 дБ оценить чувствительность платы.

Перейдем к описанию собственно основной платы, которая включает в себя:

  • отключаемый УВЧ, обратимый смеситель, пассивный диплексор, согласующий обратимый каскад на полевом транзисторе, основной кварцевый фильтр ;
  • линейку УПЧ, опорный генератор, детектор ;
  • УНЧ и узел АРУ .

Рассмотрим принципиальную схему подробно.

Усилитель высокой частоты (VT5) - с цепью отрицательной обратной связи Х-типа . Возможные параметры такого типа усилителей колеблются в пределах:

  • IР13 - +(21...46)дБм;
  • КРI - -7...+12дБм;
  • Кус - 2...12дБ;
  • Кш -2,2...4,ОдБ.

Проще говоря, УВЧ не перегружается на 40 м даже вечером, когда очень высок уровень помех. Предельная чувствительность такова, что позволяет слышать шум эфира на 28 МГц даже в сельской местности. Один из лучших транзисторов для такого усилителя - КТ939А. В плату был заложен КТ606А как более дешевый и распространенный. Не нужно сильно переживать, что УВЧ ухудшает динамический диапазон RX (снова я о "динамике", грешен, сам когда-то увлекался предельными цифрами). Во-первых, УВЧ - отключаемый, его можно всегда выключить. Во-вторых, включение его обычно требуется только на самых тихих диапазонах во время слабого прохождения, когда все станции слышны с небольшим уровнем, и вряд ли какая-либо из станций перегрузит этот каскад. Ну а в-третьих, "не так страшен черт, как его малюют". Практически во всех промышленных РПУ, например в Р399А, используются УВЧ, причем неотключаемые.

Настройка этого каскада зависит от потребностей пользователя. В зависимости от типа транзистора и его режима можно обеспечить или максимально возможную чувствительность, или минимальное воздействие этого каскада на верхнюю границу динамического диапазона.

О смесителе я писал в предыдущей статье , его схемотехника заимствована из . Основные преимущества этого варианта - обратимость и достаточно большой динамический диапазон (Dбл - до 140 дБ) при небольшом уровне гетеродина. Конечно, по количеству деталей он сложнее и дороже обычно применяемых смесителей. Но не нужно забывать, что этот узел определяет качество работы всего приемника, и экономия на нем бессмысленна.

От тщательности настройки смесителя зависит и то, как приемная часть будет воспринимать эфир, что можно будет там услышать, и то, сколько "мусора" будет выдано на передачу, насколько сложными придется делать полосовые фильтры, чтобы была возможность спокойно работать без Т VI. Часть делителя (D1) пришлось установить непосредственно у смесителя, дабы обеспечить противофазность сигналов на входе плеч VT1, VT2 и VT3, VT4. Это важнейшее требование со стороны гетеродина. Если у вас используется обычный гетеродин, противофазные сигналы нужно формировать другим способом. Здесь же использован вариант простейшей стыковки с ковельским синтезатором.

Применение триггера вызвано еще и тем, что на его выходе сигнал максимально приближен к меандру. При стыковке с обычным ГПД нужно использовать другие микросхемы ЭСЛ, например типов ЛМ, ТЛ и т.д. Главное требование - на входе транзисторных ключей должны быть одинаковые по уровню, но идеально противофазные высокочастотные сигналы. В ключах применены транзисторы КТ368 и КТ363, рекомендованные в . Экспериментов с другими транзисторами не проводилось. Смеситель работоспособен с различными типами диодов. Можно предположить, что наилучшими будут диоды Шотnки. Переход с КД922 на КД512, КД514 сколько-нибудь заметного ухудшения параметров не вызывает (при условии подбора диодов). По-моему, главное преимущество диодов КД922 перед всеми остальными заключается в том, что они поставляются подобранными и упакованными в индивидуальную тару (поэтому перемешивание исключается). С тщательно подобранными КД503 смеситель работает практически так же, как и с КД922.

Очень важна симметричность и качество изготовления трансформатора Т1. Входные сопротивления со входа Т1:
1,9МГц-7500м,
3,5МГц-5600м,
7 МГц-3000м,
10 МГц-4000м,
14МГц-3900м,
18МГц-3000м,
21МГц-1500м,
24МГц-1200м,
28МГц-1300м.

Это нужно учитывать при согласовании с ДПФ. Можно попробовать различные коэффициенты трансформации, для того чтобы входное сопротивление было ближе к 50 Ом, но оказалось проще изменять катушки связи на ДПФ под конкретное сопротивление основной платы. Для согласования с последующими каскадами применен обычный диплексор. На рис. 1 приведены данные диплексора для ПЧ=9 МГц. В принципе, можно этот узел и не устанавливать. Неплохое согласование можно получить за счет подбора режима VT15 КП903, однако применение диплексора позволяет получить максимально возможную чувствительность, и если и не избавиться полностью от пораженных точек, то значительно снизить их уровень. Активный двунаправленный каскад VT15 после смесителя должен иметь минимально возможный коэффициент шума, не ухудшать динамический диапазон смесителя и компенсировать затухание, вносимое смесителем, ДПФами и диплексором. Наиболее распространенный и качественный для этого каскада транзистор - КП903А. Можно применять КП307, КП303, КП302 (с максимальным значением крутизны), КП601. После VT15 сигнал через трансформатор ТЗ поступает на кварцевый фильтр ZQ1. Резистор R26 служит для согласования, он может и не потребоваться. Эту процедуру можно произвести и с помощью R22. В качестве ZQ1 применен лестничный шестикристальный кварцевый фильтр (рис. 4). Для сужения полосы пропускания в режиме CW параллельно крайним резонаторам с помощью реле включаются дополнительные конденсаторы. Такой CW фильтр, конечно же, нельзя назвать качественным. Для любителей узкополосного CW требуется применение отдельного кварцевого фильтра.

Почему применен шестикристальный фильтр? Обычно практикуется восемь и даже десять пластин. Но не надо забывать, что этот фильтр используется и на передачу, а для приемлемого качества SSB требуется полоса около 3 кГц. Но для приема в условиях перегруженных любительских диапазонов достаточно полосы 2,2...2,4 кГц. Поэтому был выбран Компромисс: полоса пропускания по уровню -3 дБ - 2,3...2,4 кГц при меньшей прямоугольности. В итоге имеем вполне качественный прием и хороший сигнал на передачу (чего нельзя сказать о сигналах, которые сформированы при помощи восьмикристальных фильтров). Еще одно преимущество перед восьмикристальным фильтром - меньшее затухание в полосе прозрачности. Тем самым обеспечивается достижение предельной чувствительности всего тракта усиления.


Puc.4

Для увеличения затухания вне полосы прозрачности в тракте ПЧ применен подчисточный четырехкристальный фильтр (рис.5). Общее затухание обоих фильтров превышает 100дБ. На рис.4, 5 даны усредненные данные кварцевых лестничных фильтров из пластин в корпусе Б1, которые чаще всего встречаются. Подчисточный фильтр обрезает шумы, вносимые трактом УПЧ, и за счет примененной плавной регулировки полосы пропускания позволяет немного отстраиваться от помех в SSB режиме. Не следует, конечно, на такой вариант плавного изменения полосы пропускания возлагать большие надежды. Во-первых, сужение происходит только с одной стороны ската фильтра, а во-вторых, больше 40 дБ получить от четырехкристального ZQ проблематично. Но усложнение настолько просто и дешево, что отказываться от такого, хотя и небольшого, сервиса нет смысла. Подчисточный фильтр следует рассчитывать на полосу пропускания 2,4 кГц. При плавном сужении полосы варикапами верхний скат приближается к нижнему в зависимости от добротности кварцев до полосы 600. ..700 Гц. Но за счет невысокой прямоугольности фильтра даже при такой полосе пропускания возможен прием SSB станций. Этот режим часто используется в диапазонах 160, 80 и 40 м. Вместо указанных варикапов можно использовать по несколько включенных параллельно KB 119, KB 139.


Puc.5

Кварцевый фильтр ZQ1 согласуется с трактом УПЧ (рис.2) через резонансный контур L3 с катушкой связи. Если сопротивление фильтра заметно отличается от 300 Ом, требуется подбор числа витков катушки связи. Транзистор VT7 включается при работе на передачу. По второму затвору происходит регулировка выходной мощности трансивера.

Линейка УПЧ собрана на транзисторах КП327. Схемотехника заимствована у RA3AO. На мой взгляд, это один из лучших вариантов построения такого тракта. Здесь можно использовать двухзатворные полевые транзисторы и других типов. Наилучшими оказались BF980. Нашей промышленности не удалось скопировать характеристики этого транзистора, КП327 в сравнении с BF980 хуже и по Кш, и по Кус, хотя Кус транзисторов не имеет решающего значения.

Для VT8 нужно выбрать транзистор с минимальным шумом. Обычно лучшие экземляры попадаются среди КП327А. VT9, VT10, VT11 можно заменить и на КП350. Преимущество КП327 перед КП350 и КП306 - в лучшем значении Кш, устойчивости к статике, и "золотоискатели" на них никак не реагируют, т.к. транзисторы не содержат драгметаллов. Для регулировки усиления использовано свойство насыщения проходных характеристик полевых транзисторов по первому затвору при малом напряжении на втором . Излишнее усиление убирается путем шунтирования контуров ПЧ резисторами R38 и R46.

Не следует увеличивать ВЧ уровни по первым затворам транзисторов, чтобы мгновенное значение напряжения не превышало порог открывания стабилитронов защиты от статики (15 В). В противном случае стабилитроны открываются и блокируют работу АРУ - это касается двух последних каскадов УПЧ. Детектор и опорный генератор, предварительный УНЧ и АРУ - аналогичны .

Транзистор VT13 (рис.3) может использоваться для включения-выключения цепи АРУ и для блокировки АРУ во время передачи, чтобы не искажались показания S-метра, который в этом режиме"показывает выходную мощность передатчика. В качестве VT 13 можно использовать как полевой, так и биполярный транзистор. У биполярного транзистора сопротивление коллектор-эмиттер ниже, поэтому он лучше шунтирует цепь АРУ. Схема усилителя выпрямителя АРУ аналогична . Изменены временные характеристики "быстрой" цепочки, емкость С74 потребовалось увеличить до 0,047...0,1 мкФ.

В качестве оконечного УНЧ использована микросхема К174УН14, в типовом включении полоса пропускания сверху определяется цепочкой С69, R80; коэффициент усиления можно регулировать резистором R81. Выход УНЧ можно нагружать на динамик или через делитель R84, R85 на головные телефоны.

Детали

Катушки L1...L6 намотаны на каркасах диаметром 5 мм, с подстроечным сердечником СЦР-1. L3...L6 содержат по 25...30 витков провода ПЭВО,2. LCB - 3...4 витка у "холодного" конца L3. L9, L10 - дроссели с индуктивностью 50... 100 мкГн. L11 -дроссель 0...30 мкГн. Трансформаторы Т1...ТЗ намотаны проводом ПЭВО,16 на кольцах К 10х6х3 из феррита 1000 нн. Т1 содержит 10 витков скрутки в три провода, Т3 - 9 витков скрутки в два провода, Т2 намотан скруткой из трех проводов: обмотка I - 3 витка, II - 10 витков, III - 10 витков.

Поддавшись стремлению обеспечить "одноплатность" всей конструкции трансивера, решили на основной плате развести и опорный гетеродин. Это, конечно же, усложнило ситуацию с "пораженными точками". Некоторых из них можно было бы избежать совсем, если бы опорный гетеродин был выполнен в отдельном экранированном отсеке. При удачной ПЧ количество точек не превышает 3...5 на все девять диапазонов. Возможно от них избавиться практически совсем, если повозиться с дополнительными заземлениями шины питания микросхемы и металлизации вокруг этого узла.

Настройка платы - типовая, она неоднократно описана в радиолюбительской литературе.

Номиналы элементовR1 и С1 зависят от того, какой узел использован в качестве гетеродина. Если это ковельский синтезатор, R1=470...680м, C может иметь номинал от 68 пФ до 10 нФ. Качество согласования заметно на слух по минимальному количеству "шумовых точек" от синтезатора. Элементы LI, L2, С7, С9 настраивают в резонанс на частоту ПЧ. Резистор R19 может иметь номинал 50. ..200 Ом.

Качество согласования этого узла определяет общее уменьшение уровня "пораженок" и небольшое увеличение чувствительности. Согласования ZQ1 добиваются резисторами R22, R26, Кф и подбором количества витков LCB. Подчисточный фильтр ZQ2 согласуют резисторами R52 и. R54. Общее усиление тракта ПЧ можно подобрать при помощи R28, R38, R46. Резисторы R39, R47, R53, R60 влияют на Кус и определяют качество работы АРУ покаскадно. Об изготовлении трансформаторов. Были опробованы ферриты проницаемостью 400...2000, диаметр колец - 7...12 мм, скрутка проводов и без скрутки. Вывод - все работает. Главные требования - аккуратность изготовления, отсутствие замыкания обмотки на феррит и обязательная симметрия плеч.

Диоды в смесителе следует подобрать хотя бы по сопротивлению открытого перехода и емкости. Транзисторы VT1, VT2; VT3, VT4 необходимо подобрать как одинаковые комплементарные пары. В эмиттере VT5 номиналы R и С в цепочке не указаны. Они зависят от типа транзистора. Для КТ606 R - в пределах 68. .. 120 Ом, а С слеует настроить по максимуму усиления на 28 МГц (обычно 1нФ). С помощью R29 можно подобрать ток через транзистор, например по максимальной чувствительности. Транзисторы КП327 припаиваются снизу платы. Сверху платы, со стороны установки деталей, оставлена фольга, отверстия раззенкованы. Катушки закрыты экранами.

По вопросам приобретения печатных плат или настроенных узлов можно обращаться к автору, частота - 3,700 после 23.00 MSK.

Литература:

  1. Радиолюбитель. - 1995. NN11,12.
  2. Радиолюбитель. - 1996. - NN3...5.
  3. Кухарук. Синтезатор частоты// Радиолюбитель. - 1994. -Nl.
  4. Дроздов. Любительские KB трансиверы. - М.: Радио и связь, 1988.
  5. Першин. Трансивер "Урал-84". "30 и 31 выставки радиолюбителей".
  6. Богданович. Радиоприемные устройства с большим динамическим диапазоном. - М.: Радио и связь, 1984.
  7. Мясников. Одноплатный универсальный тракт /Радио. - 1990. - N8.
  8. Тарасов. Узлы KB трансивера// Радиолюбитель. -1995.-NN11,12.
  9. Ред Э. Справочное пособие па высокочастотной схемотехнике. Изд. Мир, 1990.

Принципиальная схема не сложного самодельного трансивера КВ диапазона из широкодоступных деталей.

Схема основного блока

Рис. 1. Принципиальная схема основного блока трансивера РОСА.

Имея в своем распоряжении готовый синтезатор частоты, решил его куда нибудь пристроить, выбор пал на данную схему.

Замечания и исправления

При сборке сразу же обнаружились множественные ошибки на рисунке монтажа деталей сверху. На обозначения на этом рисунке можно не ориентироваться, чтобы не путаться.

Рис. 2. Печатная плата основного блока (вид со стороны деталей).

Монтажная плата со стороны дорожек выполнена почти без ошибок. Обратите внимание: разводка
под транзистор КП903 - неправильная, его нужно развернуть на 360 градусов.

Рис. 3. Печатная плата основного блока трансивера РОСА.

При сборке смотрел на схему, потом на плату и вставлял нужную деталь,так не ошибешься. Простота схемы позволяет без особых заморочек набить плату за день, не спеша.

Если будете использовать электретный микрофон,то из микрофонного усилителя нужно исключить компоненты
С33, С29, C25. Все остальное по схеме - без замечаний.

Детали трансивера

Теперь несколько слов о деталях. В качестве дросселей L2-L5 использовал фабричные серии ДПМ. Первоначально, в первом давно собранном таком же трансивере, в качестве дросселей использовал
ферритовые кольца со следующими размерами:

  • внешний диаметр 7мм,
  • внутренний 4мм,
  • высота 2мм.

На эти ферритовые кольца наматывал 30 витков проводом 0,2мм, лучше всего в шелковой изоляции,
но у меня обычным ПЭВ намотано.

Трансформаторы (кроме Т5) намотаны на кольцах тех же размеров, скрученными вместе тремя и двумя проводами - 12 витков проводом 0,12мм.

В качестве Т5 использовал контур от китайского радиоприемника. Желательно найти контур размерами побольше. Обмотки имеют 12 и 4 витка проводом 0,12мм.

Схема усилителя мощности

Схема оконечного усилителя составлена из двух, не помню каких, схем. Фотография готового усилителя показана на фото.

Рис. 4. Принципиальная схема усилителя мощности для трансивера. (Оригинал фото автора - 200КБ).

Начальный ток покоя оконечных транзисторов устанавливаем в 160ма. Если все собрано правильно то работает сразу без дополнительной наладки.

Рис. 5. Фото готовой платы усилителя мощности (В большом размере - 300КБ).

Ферритовые кольца брал от компьютерного блока питания. К сожалению, нужных размеров ферритовых не нашлось - пришлось использовать эти. Как оказалось с ними тоже работает усилитель вполне удовлетворительно.

Цвет колец - желтый. Грубые измерения мощности этого ШПУ показали:

  • около 20 Ватт на диапазонах 80, 40 метров;
  • около 10 Ватт на 20-ти метровом.

Ничего не поделать, завал АЧХ из-за колец. На другие диапазоны не проверял. Выходной трансформатор Т4 намотан проводом 0,7мм, в количестве 12-ти витков. Трансформатор Т3 - тоже самое, а вот Т1 намотан на кольце 7х4х2 - 12 витков скрученным вместе проводом 0,2мм.

Полосовые фильтры

Полосовые фильтры взяты от трансивера дружба, смотреть фото.

Рис. 6. Полосовые фильтры трансивера.

В качестве телеграфного опорника использовал схемку из трансивера Мясникова - "одноплатный универсальный тракт".

Рис. 7. Принципиальная схема полосовых фильтров.

Синтезатор частоты

Также прикладываю схему синтезатора частоты. Прошивки на него не имею, поскольку достался уже готовый.

Рис. 8. Схема синтезатора частоты (увеличенный рисунок - 160КБ).

Трансивер в сборе

Ну и на остальных фото - то что получилось и как собиралось. Чтобы посмотреть фото в полном размере - кликните по нему.

Рис. 9. Конструкция трансивера в корпусе от DVD (фото 1).

Рис. 10. Конструкция трансивера в корпусе от DVD (фото 2).

Рис. 11. Конструкция трансивера в корпусе от DVD (фото 3).

Рис. 12. Фото готового трансивера в сборе.

Еще два слова по самому трансиверу: не смотря на свою простоту, он имеет очень даже неплохие параметры, на мой взгляд. Работать на нем комфортно.

По всем остальным вопросам пишите на почту dimka.kyznecovrambler.ru

Вариант синтезатора частоты на Si5351 (UR5FFR) - Самодельные трансиверы

Не пойму по кнопкам (Tune, Ham. zero. QRP) ?

По ссылке в первом посте темы выложил полное описание логики работы всех кнопок и сигналов.





Довольно странный проект, во первых сначала рекомендую сделать, а потом рассказывать как все круто.

Могу по пунктам:

1. Зачем из конструктора делать конструктор?

2. Чем продиктован выбор контроллера?

3. Покажите габариты габариты конструкции



Положа руку на сердце, если сделать все то что вы рассказали - то на этом контролере не взлетит. А если и взлетит, то будет пыхтеть кряхтеть и кое-как работать без половины того что вы тут рассказали. Косяки архитектуры просматриваются уже на самом старте, даже смотря на то, как сделаны кнопки. Посмотрите на ближайший аналог по железу http://www.cqham.ru/...51-AD9834-Si570



, но прошивка весит уже раза в 2 больше чем доступно в вашем контроллере.



>Высокоуровневый код абстрагированный от "железа" - средства C++ полностью позволяют это сделать и мыслить в категориях высокоуровневых объектов.



Тогда готовьтесь к тому что у вас все просто не влезет в контроллер. На этом контроллере ООП, это непозволительная роскошь.



P.S. меняйте контроллер иначе до конца просто не допишите.



О! Конкурирующая организация (с) Спокойнее уважаемый, не надо столько нервов. Вашу конструкцию я видел и ту на которую вы ссылаетесь тоже. Отвечу по пунктам



1. Зачем из конструктора делать конструктор?

Конструктор (сиречь модули которые можно купить) без ПРОГРАММЫ - это груда металлолома. Именно софт является тем, что объединяет эти железяки и превращает их в синтезатор или что то другое. Без правильного софта все заканчивается "помигать светодиодами".



2. Чем продиктован выбор контроллера?

Его доступностью и достаточностью для решения поставленных задач



3. Покажите габариты габариты конструкции

Габариты габаритов я вам не покажу потому что не знаю что это такое Если вы про обычные размеры - то они меня пока не очень волнуют - все собрано на макетке и не факт что будет печатка - это не коммерческая разработка



Теперь по поводу "до конца просто не допишите". На данный момент реализован весь описанный функционал за исключением разных мелочей типа контроля SWR, калибровки S-метра. При этом использовано около 60% памяти программ и 55% RAM. Тоесть я не только уложился в 328ю атмегу, но и еще остался приличный запас, который можно использовать например на реализацию CAT. По выводам тоже запас есть - один пин сейчас свободен, SPI свободно (точнее зарезервировано под TFT). Используя I2C можно навешивать практически произвольное количество входов-выходов.



А насчет "косяков архитектуры и кнопок" - вы или пишите аргументированно в чем именно заключаются косяки, или не пишите вообще. Мы же не на "привозе"



сначала рекомендую сделать, а потом рассказывать как все круто.

Да сделано все уже, запрограммировано и работает

Прикрепленные файлы
  •  DSC05007.jpg   292,02К   Количество загрузок: 192

Видеоурок по синтезаторам частот

| Максим Интегрированный


В середине 1970-х у меня была лучшая работа, на которую только мог надеяться начинающий инженер: я работал в торговом зале в известном национальном розничном магазине электроники. И в то время было всего три продукта, которые помогали нам всем заниматься бизнесом: восьмидорожечные магнитофоны, гражданские радиостанции и полицейские сканеры.

Особенно забавными были полицейские сканеры. В большинстве случаев мы держали около полдюжины из них бегающими по полке, срочно мигая лампочками, время от времени останавливаясь, и раздавались важные голоса.Танцующие огни были гипнотическими, а напряженные голоса привлекали вас лучше, чем любое телешоу о полицейских.

Мы продали много полицейских сканеров, и часть ритуала продаж заключалась в том, чтобы вытащить коробку, полную кристаллов, каждую частоту в отдельной бутылке с таблетками, и решить, какие кристаллы поместить в сканер. Видите ли, для каждого канала требовался свой кристалл, и покупатель должен был выбрать восемь из 50 или более каналов, доступных в нашей области. Первый канал городской полиции, второй канал городской полиции, база полиции штата, пожарная часть, радиотелефон между кораблями и берегом - у всех были свои фавориты! Мы продали много кристаллов, и даже люди, купившие свои сканеры где-то еще, знали, что у нас будут подходящие кристаллы для всех горячих каналов.

Однажды появился новый сканер, которому не нужны кристаллы! Вместо этого он поставлялся с толстой книгой двоичных кодов для всех частот, которые вам когда-либо понадобятся. Чтобы запрограммировать частоту, вы должны найти ее код в книге и щелкнуть 16 переключателей на передней панели сканера, чтобы сохранить двоичный код для желаемой частоты. Это занимало много времени и приводило к ошибкам, но сработало как по волшебству!

Конечно, это не было волшебством - это был синтезатор частот. Вместо отдельного кристалла для каждого канала, этот сканер имел всего один кристалл плюс небольшую математику и много цифровой логики, чтобы синтезировать частоту для гетеродина.Когда сканер переключается с канала на канал, внутренняя логика извлекает сохраненный код для этого канала и загружает его в синтезатор частот, определяет, была ли активность на этой частоте, а затем либо останавливает и воспроизводит звук, либо переходит к следующему каналу. .

Вскоре мы стали видеть синтезаторы частоты повсюду. Практически каждое радио с цифровой настройкой содержит синтезатор частот. Как и каждый сотовый телефон, каждое радио Wi-Fi, каждое устройство Bluetooth - все они имеют общий элемент синтезатора частот.И все же частотный синтез остается чем-то вроде черного ящика.

Посмотрите мое видео, чтобы познакомиться с основами частотного синтеза. Это своего рода долго, но видео охватывает много, от генерации частот с релаксаторами вплоть до использования M / N делителей для создания почти любой частоты от одного опорного генератора.

После просмотра видео ознакомьтесь с ассортиментом широкочастотных ФАПЧ и синтезаторов частоты, которые предлагает Максим. Тогда используйте свое воображение - что можно построить с помощью лучших в мире синтезаторов частоты?

FM-приемник

| Цепь электроники с полным объяснением

Радио или FM-приемник - это электронное устройство, которое принимает радиоволны и преобразует передаваемую ими информацию в пригодную для использования форму. Антенна используется для улавливания волн желаемой частоты. Приемник использует электронные фильтры для отделения желаемого радиочастотного сигнала от всех других сигналов, принимаемых антенной, электронный усилитель для увеличения мощности сигнала для дальнейшей обработки и, наконец, восстанавливает желаемую информацию посредством демодуляции.

Из радиоволн наиболее популярным является FM. Частотная модуляция широко используется для FM-радиовещания. Он также используется в телеметрии, радаре, сейсморазведке и мониторинге новорожденных на предмет судорог с помощью ЭЭГ, систем двусторонней радиосвязи, синтеза музыки, систем магнитной записи и некоторых систем передачи видео.Преимущество частотной модуляции состоит в том, что она имеет большее отношение сигнал / шум и поэтому лучше подавляет радиочастотные помехи, чем сигнал с амплитудной модуляцией равной мощности (AM).

Диапазон частот FM

Частотная модуляция используется в радиовещании в диапазоне 88-108 МГц VHF. Этот диапазон полосы пропускания обозначается как FM на шкале диапазонов радиоприемников, а устройства, которые могут принимать такие сигналы, называются FM-приемниками.

FM-радиопередатчик имеет канал шириной 200 кГц.Максимальная звуковая частота, передаваемая в FM, составляет 15 кГц по сравнению с 4,5 кГц в AM. Это позволяет передавать гораздо больший диапазон частот в FM и, таким образом, качество передачи FM значительно выше, чем у передачи AM. Ниже представлена ​​электронная схема FM-приемника и ее полное описание.

Список компонентов

  • IC-LM386
  • Т1 BF494
  • Т2 BF495
  • 4 витка 22SWG Воздушный стержень диаметром 4 мм
  • C1 220 нФ
  • С2 2.2нФ
  • C 100 нФ * 2
  • C4 10 мкФ
  • C5 10 мкФ (25 В)
  • C7 47 нФ
  • C8 220 мкФ (25 В)
  • C9 100 мкФ (25 В) * 2
  • R 10 кОм * 2
  • R3 1 кОм
  • R4 10 Ом
  • Переменное сопротивление
  • Переменная емкость
  • Динамик
  • Переключатель
  • Антенна
  • Аккумулятор

Описание цепей FM-приемника

Вот простой FM-приемник с минимумом компонентов для местного FM-приема. Транзистор BF495 (T2) вместе с резистором 10 кОм (R1), катушкой L, переменным конденсатором (VC) 22 пФ и внутренними емкостями транзистора BF494 (T1) составляет генератор Колпитца.

Резонансная частота этого генератора устанавливается подстроечным устройством VC на частоту передающей станции, которую мы хотим слушать. То есть он должен быть настроен между 88 и 108 МГц. Информационный сигнал, используемый в передатчике для выполнения модуляции, выделяется на резисторе R1 и подается на усилитель звука через разделительный конденсатор 220 нФ (C1).

Рис.1: Принципиальная схема FM-приемника

. Вы должны иметь возможность изменять емкость переменного конденсатора с пары пикофарад до примерно 20 пФ. Таким образом, триммер 22 пФ - хороший выбор для использования в качестве ВК в схеме. Он легко доступен на рынке.

Если вы используете другой конденсатор с большей емкостью и не можете получить полную полосу частот FM (88–108 МГц), попробуйте изменить значение VC. Его емкость подлежит определению экспериментально.

Самонесущая катушка L имеет четыре витка эмалированного медного провода 22 SWG с воздушным сердечником с внутренним диаметром 4 мм.Его можно сконструировать на любом цилиндрическом предмете, например, на карандаше или ручке, диаметром 4 мм. По достижении необходимого количества витков катушки катушку снимают с цилиндра и немного растягивают, чтобы витки не касались друг друга.

Конденсаторы C3 (100 нФ) и C10 (100 мкФ, 25 В) вместе с R3 (1 кОм) составляют полосовой фильтр для очень низких частот, который используется для отделения низкочастотного сигнала от высокочастотного сигнала в приемник.

Антенна немного хитрая

Вы можете использовать телескопическую антенну любого неиспользуемого устройства.Однако хороший прием можно также получить с помощью отрезка изолированного медного провода длиной около 60 см. Оптимальную длину медного провода можно найти экспериментальным путем.

Характеристики этого крошечного приемника зависят от нескольких факторов, таких как качество и количество витков катушки L, тип антенны и расстояние до FM-передатчика.

IC LM386 - это усилитель мощности звука, разработанный для использования в низковольтных бытовых устройствах. Он обеспечивает от 1 до 2 Вт, чего достаточно для работы с любой малогабаритной акустической системой.Регулятор громкости 22k (VR) представляет собой логарифмический потенциометр, который подключен к контакту 3, а усиленный выход получается на контакте 5 IC LM386. Приемник может работать от батареи 6V-9V.

Эта схема стоит около 120 фунтов стерлингов.

Подробнее о FM-приемниках смотрите в слайд-шоу ниже.

Глава 5 FM-приемники от мкзрэ

Чувствуете волнение? Проверьте FM-передатчик. Для более интересных схем: нажмите здесь

Эта статья была опубликована в июне 2003 г. и недавно была обновлена, 28 ноября 2018 г.

Управление ГУН цепи синтезатора частоты контура фазовой автоподстройки высокого напряжения

Контур фазовой автоподстройки частоты (ФАПЧ) - это система обратной связи, которая объединяет генератор, управляемый напряжением (ГУН) и фазовый детектор таким образом, что signal отслеживает приложенный частотно-модулированный сигнал с правильной частотой и фазой. ФАПЧ используются, когда необходимо генерировать стабильные более высокие выходные частоты из фиксированных низкочастотных сигналов или когда необходимы быстрые изменения частоты.Типичными случаями использования являются высокочастотная, телекоммуникационная и измерительная техника для реализации фильтров, модуляции и демодуляции, а также для синтеза частот.

На рисунке 1 показана блок-схема синтезатора частоты на основе ФАПЧ. ГУН генерирует выходной сигнал. Это поддерживается на заданной частоте с помощью ФАПЧА и фиксируется к опорной частоте. Опорная частота обычно обеспечивается очень точным кварцевым генератором. В тракте обратной связи контура фазовой автоподстройки частоты перед фазовым детектором предусмотрен делитель частоты для уменьшения частоты ГУН на регулируемый коэффициент.

Рисунок 1. Блок-схема фазовой автоподстройки частоты.

ГУН содержит регулируемый элемент настройки, такой как варакторный диод с емкостью, которая изменяется в зависимости от входного напряжения. Таким образом, схема ФАПЧ является своего рода системой управления с обратной связью для ГУН. Требуемое входное или управляющее напряжение для ГУН часто выше, чем напряжение питания, доступное для схемы ФАПЧ. Напряжение питания обычно составляет 3,3 В или 5 В, тогда как для ГУН может потребоваться напряжение более 20 В в зависимости от желаемой частоты.Для генерации более широкого диапазона частот можно использовать ГУН с более широким диапазоном настройки. Упрощенный пример схемы, которая поддерживает ГУН в диапазоне гигагерц, показан на рисунке 2.

Рис. 2. Упрощенная схема питания высоковольтной накачки заряда для ADF4150HV.

В качестве ГУН можно использовать DCYS100200-12 от Synergy Microwave Corporation. Он допускает частоту 2 ГГц при 28 В (V TUNE ), как видно на графике на рисунке 3.

Рисунок 3.Зависимость управляющего напряжения от частоты DCYS100200-12. 1

Есть несколько возможностей для создания высокого управляющего напряжения. Один из них заключается в использовании активного контурного фильтра, который по существу состоит из высокоскоростного усилителя и фильтра нижних частот, который преобразует выходные импульсы от фазового детектора (CP OUT ) в чистое постоянное напряжение. В качестве альтернативы этому можно использовать синтезатор частоты с ФАПЧ со встроенной накачкой заряда, такой как ADF4150HV от Analog Devices, Inc.(ADI), не требующий дополнительного активного петлевого фильтра. Хотя оба решения требуют источника высокого напряжения, количество компонентов можно уменьшить с помощью ADF4150HV. Также можно избежать искажений и фазовых шумов, вызываемых активным фильтрующим усилителем. Кроме того, ADF4150HV позволяет реализовать синтезаторы частоты с фазовой автоподстройкой частоты с дробным или целым N. Таким образом, частоту ГУН можно разделить на 1, 2, 4, 8 или 16, так что выходная частота снизится до минимума 31.Возможны 25 МГц.

Высокое напряжение, необходимое для встроенной накачки заряда ADF4150HV, может быть создано с помощью повышающего преобразователя постоянного тока ADP1613 без каких-либо компромиссов в характеристиках системы ФАПЧ. ADP1613 - это эффективный импульсный стабилизатор со встроенным силовым транзистором, позволяющий легко достигать выходного напряжения до 20 В. Более высокие выходные напряжения также возможны при использовании дополнительных внешних компонентов, особенно через внешний силовой транзистор. Частоту переключения ADP1613 можно регулировать в диапазоне от 650 кГц до 1.3 МГц. Это приводит к лучшей переходной характеристике и простой фильтрации шума. Обычно рекомендуется выбирать частоту переключения выше 1 МГц, чтобы шум переключения можно было уменьшить с помощью петлевого фильтра ФАПЧ.

Схема синтезатора частоты с фазовой автоподстройкой частоты в ADF4150HV предлагает сверхширокополосную функцию ФАПЧ с использованием встроенного радиочастотного делителя. Он обеспечивает частотный охват от 62,5 МГц до 2 ГГц. При одной и той же аппаратной конструкции ФАПЧ разные частоты могут генерироваться для множества различных аппаратных платформ в системе.Однако, если требуется конструкция для различных типов ГУН, имеет смысл включить в нее соответствующий контурный фильтр. Благодаря этому можно гарантировать надежную работу системы фазовой автоподстройки частоты. Для относительно широкого диапазона регулировки выходной частоты и соответствующей более высокой выходной мощности также требуется небольшая структура фильтра на каждом из ВЧ-выходов ADF4150HV. Катушка индуктивности 27 нГн, подключенная параллельно резистору 50 Ом, обеспечивает хорошую настройку для частот до 3 ГГц.Резистор обеспечивает определенный выходной импеданс. Более низкие индуктивности привели бы к расширению полосы частот до более низких диапазонов.

Сегодня также доступны интегрированные решения для более широких диапазонов частот (то есть для систем ФАПЧ, фильтров и ГУН) в одном корпусе, но это может привести к нежелательной связи из-за близкого расстояния между различными компонентами. Дискретный дизайн и получаемое в результате физическое разделение минимизируют этот риск.

Инструмент моделирования синтезатора частоты с ФАПЧ ADIsimPLL также обеспечивает полезную поддержку при разработке функциональных блоков ВЧ и смоделированных цепей ВЧ сигналов. Это позволяет разработчикам относительно легко моделировать все важные нелинейные эффекты, которые могут повлиять на рабочие характеристики системы ФАПЧ; например, нежелательные паразиты от процесса синтеза частот (паразитные частоты).

Рекомендации

1 «Модель осциллятора с регулируемым напряжением для поверхностного монтажа: DCYS100200-12». Synergy Microwave Corporation, октябрь 2014 г.

“Примечание по цепи CN-0228: Питание от одного источника питания для синтезатора высокого напряжения с фазовой автоподстройкой частоты (ФАПЧ) 28 В.Analog Devices, Inc., июнь 2014 г.

Комплект предусилителя RF

Комплект предусилителя RF

Комплект предусилителя ВЧ 1 MB: SG-6: Генератор ВЧ сигналов Полное руководство: 11. Пробники ближнего поля и анализатор ВЧ с предусилителем ЭДС: 220 000 원 (부가세 포함) Представьте, что вы настраиваете элементы управления для подавления сильных мешающих станций или шумов, а затем может скопировать и записать эту слабую DX-станцию. От прецизионных делителей мощности и радиочастотных фазирующих кабелей до Н-образных рам и Т-образных распорок для укладки антенн - у нас есть все необходимое для антенной конструкции.Channel Master (CM 2020) - это компактная цифровая наружная телевизионная антенна, которая позволяет принимать сигналы UHF, High VHF, FM и HD на расстоянии до 100 миль. Остался только 1. Он охватывает 160 метров через 6 RF / IF и RFID - комплекты для оценки и разработки RF. Платы имеются на складе DigiKey. Разрешение программирования частоты канала составляет 1 МГц. Это тот же нелицензионный диапазон, в котором работает WiFi (WiFi использует 2. усилитель будет предлагаться только как более полный комплект. AXITRONIC. 3 декабря 2020 г. · Технология вплетена в ткань нашего мира и, в Saint-Gobain Crystals мы заново представляем, из чего они сделаны.Заказать сейчас! RF / IF и RFID отправляются в тот же день. Конструкция должна работать так же хорошо (или в некоторых случаях лучше, чем) полноразмерная антенна. Я установил этот Winegard LNA-200 на его место, и он хорошо работает, возвращая каналы, которые я потерял (в основном каналы Платтсбурга и Берлингтона, транслируемые с горы Мэнсфилд в 80 милях от отеля. Lorsque nous 6 октября 2015 г. В настоящее время есть очень дешевый комплект УКВ PA будучи проданным на taobao, eBay, коаксиальное реле, как на картинке ниже, представляет собой полноценный усилитель. Анализатор параметров с высочайшими характеристиками, он обеспечивает синхронизацию тока-напряжения (IV), емкости-напряжения (CV) и сверхбыстрого импульсного IV. измерения.в: Электроника. 2M-PA - это кульминация великой карьеры Кена Холладея K6HCP (KLM, Mirage, RF Concepts, а теперь и JK Designs) в разработке УКВ с помощью микроволновых предусилителей! Вдохновленный EME'ером K6MYC, который в свое время испортил несколько предусилителей, Кен создал пуленепробиваемого победителя с функциями, которых нет ни у кого. Направляющая линия может отображаться в окнах диаграмм, а также в файлах экспорта Heathkit Diagrams, Schematics и Service Manuals - загрузите бесплатно! В том числе: датчик heathkit 309 c RF, датчик heathkit 336 hv, датчик heathkit 337 c демодулятор, датчик heathkit 342 малой емкости, техник heathkit 2006, heathkit 2007 general, heathkit 2008 extra, heathkit a 7e amp, схема heathkit a 9a amp , heathkita9c, heathkit a 9c, комплект модификации схемы интегрированного усилителя Полное руководство: 742 КБ: SBM-104-1: Комплект модификации для SB-104 Полное руководство: 1. Mini-Kits производит ряд малошумящих комплектов предварительного усилителя приема для радиолюбительских приложений, которые подходят для улучшения приема. блоки для общего использования и твердотельный усилитель для радиолюбителей. AN / FPS-16AX. PennyWhistle - это компактный каскад радиочастотного усилителя мощности, который выдает от 16 до 20 Вт. Такие усилители «под ключ», как этот 6 февраля 2018 г. Вот две отличные презентации на английском и немецком языках, демонстрирующие атрибуты немецкого комплекта усилителей.# 17 Ответ Размещен ВЧ линейный усилитель Deluxe RFI Kit - 12 фильтров для RF In / Out, питания переменного тока, линий управления - Quadra, PW1, Acom Tokyo High Power. Partager Tweeter Épingler Электронная почта SMS. Технические характеристики: усиление мощности более 20 дБм в диапазоне 2–30 МГц. 03-30 МГц. 10. (Новое) УКВ-предусилитель P220 для любительских приложений. 0 В разобранном виде 43 $. Когда напряжение V1, из-за свет зондирования с помощью LDR падает ниже напряжение V2, который действует в качестве опорного напряжения, выход усилителя изменяет свое состояние. RF-Kit B26-PA, RF2K-S поставляется полностью собранным, полностью выровненным и откалиброванным в соответствии со спецификациями, рассчитан на общую входную мощность 3400 Вт с использованием двойных результатов 1–14 из 14. Вам доступен широкий спектр вариантов комплектов линейных усилителей CB. , например 1.Комплект усилителя РЧ PennyWhistle. Безупречный микрофонный предусилитель dbx 286s обладает всеми необходимыми функциями, в том числе широким диапазоном регулировки входного усиления, переключаемым фантомным питанием +48 В. Линия аксессуаров M2 охватывает широкий спектр элементов, связанных с радиочастотами. Наша линейка полупроводниковых УКВ-усилителей мощности позволяет работать с 6 и 2M любительскими радиодиапазонами, близкими к законным. ВЧ предусилитель. Первые 50 лет. Добавить в корзину: Добавить в предложение: Комплект для монтажа в стойку. 7 MB: SM-104A и SM-105A: комплект пассивной антенны / сплиттера счетчика (рекомендуется для 2 приемников) UA221: линейный антенный усилитель, 470-698 МГц: UA830USTV: усилитель распределения мощности антенны УВЧ (рекомендуется для 3 или более приемников) ) UA844SWB: Линейный источник питания: UABIAST: Комплект антенны для установки на передней панели (включает 2 кабеля и 2 переборки) UA600: Комплект для удаленного монтажа 1/2 волновой антенны База данных RF Globalnet структурирована для удовлетворения потребностей инженеров-проектировщиков ВЧ / СВЧ-устройств, инженеров менеджеры, системные интеграторы, разработчики продуктов, руководители предприятий, консультанты и другие лица, участвующие в проектировании и разработке коммерческих беспроводных систем, военных устройств и других коммерческих систем связи. Примечание: DX Engineering прекратила выпуск комплектной версии этого усилителя. Активные антенны с магнитным контуром RF-PRO-1B от DX Engineering предназначены для приема сигналов с низким уровнем шума в диапазоне частот от 100 кГц до 30 МГц. Multicom, Inc. Мы дорабатываем РЧ-усилитель и антенну, затем проводим некоторые финальные настройки. Редакция 2 (последняя редакция. На сборку и установку на мачту ушло около 1 1/2 часа, затем на мачту поставили предусилитель Channel Master CM-7777. Комплект для монтажа в стойку RM-DSA800 для анализатора спектра серии DSA800.Обычно лучше всего подходят частоты выше 100 канала. Обеспечивает полезный прирост до 50 МГц. Ноябрь. Это серийный AN / FPS-16, модифицированный в соответствии с (XN-3). Передатчик Toni FM, РФ. КОМПЛЕКТ PREAMPLI DE MAT UHF LTE 21-48 / 60 + ALIM 2S 24V 200MA. Цепной предусилитель звука с ситуационной осведомленностью в реальном времени в прочном портативном форм-факторе, лучший в отрасли для сканирования, анализа и записи радиочастотных сигналов, когда вам нужно и где вам нужно. Ускорьте исследования, исследования надежности и анализа отказов полупроводниковых устройств, материалов и разработки процессов с помощью 4200A-SCS.62 (0) IN: усилители и плата антенны HDTV Антенны Direct DB4E, DB8E, DB8, Clearstream 2 C2, Channel Master 4221HD, 4228HD, Channel Master 7777 Preamp, Channel Master DVR +, оборудование для монтажа антенны и все аксессуары OTA по воздуху нет ежемесячный счет (без проводов) HDTV 18 января 2020 г. · Какой радиочастотный канал для связи, 0–124 может работать на частотах от 2,500 ГГц). 1 кг (2. Дж. 400 до 2. декабря 2008 г.) Интеграция программно-определяемого радио (SDR) и стандартного трансивера. В чем основные отличия в описании товара.SV1AFN 2N5109 Линейный драйвер оконечной нагрузки смесителя РЧ усилителя. Установочный комплект торговой марки BoostWaves включает 50 футов 393 долларов США. Аналоговые радиоадаптеры: мне понадобился новый предусилитель на моей телевизионной антенне OTA, установленной на дымоходе, чтобы заменить 8-летний Channel Master, который, казалось, перестал работать. 43 фунта. 314 долларов. Добавить в корзину: Добавить в предложение: Комплект для тестирования радиочастотного приемника. Это было изменено с 3. После успешного объединения ваших антенн с расширенными возможностями фазирования NCC-2, это рабочее ощущение, которое может испытывать каждый радиолюбитель - снова и снова Найти DX Engineering NCC-2 Приемные системы фазирования антенны DXE-NCC -2 и получить Это была экспериментальная версия AN / FPS-16 (XN-2), которая включает комплект модификации мощностью 3 мегаватта, комплект круговой поляризации, комплект коррекции данных и комплект телевизионного прицела.Входы SR560 имеет дифференциальный входной каскад с входным шумом 4 нВ / √Гц и входным сопротивлением 100 МОм. Результаты 1 - 25 из 1338 170 Вт FM VHF 80Mhz-180Mhz RF Плата усилителя мощности AMP DIY KITS For Ham Radio. (см. исходную документацию здесь). Технические характеристики и цены твердотельных ВЧ-усилителей. | 1076 Флорида Сентрал Паркуэй Лонгвуд, Флорида 32750 | Телефон: 1-800-423-2594 SDRplay RSP1A - это серьезное обновление популярного RSP1 и мощный широкополосный полнофункциональный 14-битный SDR, который покрывает радиочастотный спектр от 1 кГц до 2 ГГц. Комплект радиочастотного адаптера Радиочастотный кабель и комплект адаптера. Его программируемость и широкополосные возможности делают его идеальным для применения в трансиверах за рубежом. Это та же схема, что и в нашем предыдущем комплекте предусилителя RF (RF-Preamp), но теперь она поставляется с печатной платой. Затем поставили мачту на дымоход и подключили антенные провода. Этот радар был установлен в RCA, Moorestown, N. Оценочный комплект. JAR-файл для приложения с графическим интерфейсом можно загрузить отсюда, как обычно. 2 / Незавершенный комплект: имеются в наличии. Эти комплекты усилителей можно найти, выполнив поиск по запросу «100W VHF 80-170MHz RF Power Amplifier» или что-то подобное.Устройство сочетает в себе интерфейс RF с гибкой секцией основной полосы смешанных сигналов и интегрированными синтезаторами частот. Dbx 286s - это полнофункциональный процессор полосы канала, который обеспечивает микрофонный / инструментальный предусилитель студийного качества и четыре процессора, которые можно использовать независимо или в любая комбинация. Комплект RF CATV. С 1875 года Shimadzu занимается передовыми науками и технологиями в области аналитических и измерительных приборов, включая хроматографы и масс-спектрометры, медицинских приборов, аэронавтики и промышленного оборудования.Включил телевизор, запустил каналы. (Новое) P440 UHF приемный предусилитель для любительских, коммерческих и GMRS приложений. Артикул RFI-LA-DELUXE. 28 августа 2017 Это руководство по созданию и улучшению этого комплекта DIY Ebay за 14 долларов в качестве документации OEM (также 45 Вт RF SSB CW AMP (EBAY) DIY Build = 55 Вт Обновление непосредственно до вторичного транзисторного усилителя, а также наложенный знак CW 9 февраля 2016 Мне понадобился какой-то ВЧ-усилитель с известным NF, чтобы добиться определенного уровня сигнала. Этот комплект включает только GALI-39, печатную плату и несколько SMD. Результаты 1 - 48 из 299 комплекта предусилителя ВЧ В этом проекте мы построим простой предусилитель. Комплект предварительного усилителя антенны UHF / VHF - РЧ усилитель Войдите на сайт, чтобы оставить комментарий. Предусилитель и полосовой фильтр для SDR от 1. Их интегральный, сверхвысокий динамический диапазон и малошумящий предусилитель разработан для минимальных интермодуляционных искажений при наличии сигналов очень высокого уровня, которые могут возникнуть. SR560 - это высокопроизводительный малошумящий предусилитель, который идеально подходит для широкого спектра приложений, включая измерения низких температур, оптическое обнаружение и аудиотехнику. Если эти факторы можно преодолеть. 13 мая 2019 г. Наборы стоек для каждого инструмента разные.ELENCO AM / FM Начните разработку ВЧ-усилителя MRF101AN с помощью набора MRF101AN RF Essentials Kit, решения, которое ускоряет проектирование и создание прототипов вашей конструкции. 2 февраля 2015 г. · Резистор обратной связи Rf используется для обеспечения требуемого усиления по напряжению. Собранная версия RF2K-S уже доступна. Найти усилители мощности RF-Kit - Комплект Комплект усилителя для наушников аудиофильского уровня включает в себя высококачественные компоненты звукового уровня, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, акции Ti Горячие предложения в наборах радиочастотных усилителей на aliexpress: Отлично news !!! Если вы решили приобрести товар по запросу rf amp kits, то вы находитесь в нужном месте. Американская лига радиорелейной связи (ARRL) - это национальная ассоциация радиолюбителей, объединяющая радиолюбителей по всей территории США. Мощность радиосвязи: 0 Вт ~ 1000 Вт. Спасибо, что позволили мне быть 1 141 Analog Devices Cartes et kits de développement RF / sans fil. В комплект не входит 2N5109 2N3866 РЧ-усилитель PCB ModuleBuilt, Tested & ENCASED - SV1AFN. Для различных компонентов я выбираю полный комплект Bert, PE1RKI. 25.01.2011 · Схема стерео предусилителя на микросхеме TDA1524A.ES9038Q2M DAC Board Комплект платы декодера DSD поддерживает IIS DOP 384KHz DSD512 Bluetooth 5. 2008 г.) Очень слабый прием сигнала с помощью небольшой магнитной петельной антенны (последняя версия 5 сентября 2018 г. Это последняя часть проекта AM / FM-радио. 18 декабря 2020 г. Комплект однополосного усилителя мощностью 10 Вт · Доступен для диапазонов 40, 30 или 20M · Обеспечивает усиление до 15 дБ. В комплекте используется LDMOS-транзистор MRF101AN мощностью 100 Вт. 19 мая 2019 г. Чтобы упростить задачу для всех, B26-RF 2K +. Список Цена доступна без скидок по льготному комплекту предусилителя со скидкой! A) - avant, Entrée RF (Connecteur IEC) - arrière, Sortie SPDIF (RCA) - arrière, Mot clé: 170W FM VHF 80Mhz-180Mhz Board Power Amplifier Board КОМПЛЕКТЫ AMP, на eBay или Aliexpress.88 долларов. AD9363 - это высокопроизводительный, высокоинтегрированный гибкий РЧ-приемопередатчик, разработанный для использования в фемтосотах 3G и 4G. 2 ГГц (только для DSA832, DSA832E, DSA832E-TG или DSA832-TG) 629 долларов. Quantité. Выход операционного усилителя подключен к реле, которое может управлять внешней цепью. Спецификация: частотный диапазон 47-860 МГц Усиление 20-28 дБ Диапазон приема: до 125 миль Частота: (VHF) 40-260MHz Частота: (UHF) 470-860MHz Усиление VHF: 253dB UHF Gain: 303dB Импеданс: 75 Ом Максимальное вращение: Скорость вращения на 360 °: 4-6 раундов 30 декабря 2014 г. · Это история моделей McIntosh и годы производства комплиментов McIntosh Labs.Или лучшее предложение. В качестве музыкального сервера Alpha 3SX имеет собственную материнскую плату, процессор Intel i7, 32 ГБ оперативной памяти, внутреннюю память объемом от 1 до 12 ТБ, множество доступных обновлений и работает под управлением специальной версии Windows 10, оптимизированной для аудиоуслуг. Карты и комплекты НОВЕО! EVAL-CN0522-EBZ Оценочная плата ВЧ усилителя ADL5605. КОМПЛЕКТ PREAMPLIFICATEUR D'ANTENNE. Опираясь на инновации, опираясь на передовые технологии и движимые желанием изменить мир к лучшему, мы предлагаем передовые материалы, которые воплощают в жизнь ваши смелые идеи.com предлагает качественные комплекты радиочастотных усилителей в продаже с бесплатной доставкой по всему миру. Может отличаться от изображения. Покупайте самые лучшие и новейшие комплекты радиочастотных усилителей на banggood. Это пара косых футболок, Тим. 4. 00 $ 55. Изначально разработанные как предусилитель / буфер для частотомера DD1, теперь доступны радиочастотные деки AADE и базовые комплекты для усилителя мощностью 600 Вт на 23 см (50 В LDMOS). Комплект платы высокочастотного усилителя S. VHF, обратите внимание, что это части, а не готовый продукт, и не входит. Пакет поддержки усилителя HARDROCK-500 позволяет вам взять RF Power Tools AN-1919 или другой усилитель мощностью 500 Вт и полностью построить функциональный QRP для моей портативной станции 10 ГГц Я купил MMIC типа RFMA7185 от RF Microwave (Италия). 45,80 EUR КОМПЛЕКТ двухтактного ВЧ предусилителя J310 СОЗДАН И ИСПЫТАН 0. Благодаря исключительному сочетанию характеристик и цены, RSP1 оказался очень популярным выбором в качестве SDR-приемника «начального уровня». 5 MB: SG-1271: Функциональный генератор. Частичное руководство: 1. коаксиальный кабель, 25 кабельных зажимов, 20 кабельных стяжек. Опция предусилителя, от 100 кГц до 3. DIY Kit 5 Вт 70 Вт SSB Модуль линейного ВЧ усилителя мощности AM CW FM Маломощное радио Радиочастотный счетчик Частотомер Diy Высокая точность Чувствительность 1 МГц ~ 1200 МГц 19 июля 2019 г. Если вам нужна схема для работы с линейным ВЧ усилителем, вы наверное, не стоит с ним работать.6. Все компоненты smd уже смонтированы. Pacific St. Благодаря внутренней изоляции Stillpoints и экранированию EMI / RF от eXemplar Audio, об этих проблемах можно не беспокоиться. К продавцу претензий нет, знаю, что это комплекты, но мне лень. 5 ~ 108 МГц, дополнительные антенные комплекты 8. 3 MB: SG-7: Генератор ВЧ сигналов Полное руководство: 1. Предварительные усилители ВЧ - маленькие, недорогие, высококачественные: УКВ-предусилитель P144 для любительского и коммерческого применения. Аксессуары включают 5 круглых разъемов, глушитель шума вентилятора, предохранители и многое другое !! ПРИМЕЧАНИЕ. Продается только с нашим сверхмалошумящим предусилителем RF-110A MKU LNA 243 CS2 · Диапазон частот RF; 69,9 72 МГц 100 - KIT Коаксиальный усилитель HEMT 24 ГГц · Вентилятор 60 x 60, NXP Semiconductors MRF101AN RF Essentials Kit используется для быстрого запуска конструкций ВЧ усилителей.Бесплатная доставка. Февраль Сборка с использованием высококачественных компонентов (конденсаторы ATC100b, Категории · назад · Комплект робота для начинающих Абсолютно · Усовершенствованные платформы роботов · Наклон панорамирования · Комплект роботизированной руки · Комплект робота Hexapod · Комплект роботов-гуманоидов и двуногих роботов · Результаты роботов 1 - 16 из 164 Там Вы не можете использовать RF-ключ для усилителя мощностью 1 кВт, это опасно, вы по сути html Строите усилитель B26 RF-2K + HF из RF-Kit. 00.Я всегда применяю тот же принцип, когда это вспомогательный комплект усилителя Harris RF110-A. 400 ГГц по 2. Позиция 1 - 11 из 11 Продать детали передатчика Усилители радиочастоты Усилители мощности радиочастоты: усилитель FM, паллета FM, диапазон 2M, усилители УКВ, любительское радио, твердотельное питание 28 Апр 2019 компоненты - Плата PA RF2K ​​- БЛОК-ДИАГРАММА - КОНТРОЛЛЕР RF01 - ФИЛЬТР НИЗКОГО ПРОХОДА LPF 2K5 - НОВЫЙ ТОЧНЫЙ RF-KIT SWR BRIDGE.Выпущено 6 ВНА / Ж. 20 мая 2019 Чтобы всем было проще, B26-RF 2K +. с новостями, информацией и ресурсами. Комплект радиочастотного адаптера. Широкополосный предусилитель РЧ Активный антенный усилитель. 524 ГГц. Teledyne Marine - это группа ведущих подводных компаний с технологиями, разделенными на 5 основных сегментов; Построение изображений, инструменты, межсоединения, сейсморазведка и транспортные средства. В комплект входят переходники от 50 до 75 Ом (2 шт.) 419 $. ) Дополнительный следящий генератор, версия 3. КОМПЛЕКТ ДЛЯ СДЕЛКИ: Печатная плата 52x52 мм пуста, все компоненты поставляются, но требуется пайка и широкополосный радиочастотный предусилитель. Сборка: Amazon.Диапазон частот до 18 ГГц Полоса сбора сигнала в реальном времени 40 МГц Питание от батареи или от сети 1. Комплект радиочастотного адаптера, содержащий гибкий кабель длиной 15 см / 6 дюймов с штекерными разъемами SMA Пигтейл-кабель 20 см / 8 дюймов с штекерным штекером SMA и штекерным разъемом BNC Усилитель с полосой пропускания 30 МГц с усилением 20 дБ. См. Эту ссылку для получения более подробной информации. 8–18 МГц (Последняя редакция 7 ноя. Réf: KIT252148. 2017 Amplificateur HF на транзисторах: B26-PA RF2K5 Solid State Amplifier (kit radioamateur). Каковы основные отличия CZE-T1K1 1000 Вт без диффузной трубки Усилитель FM 87.От 5 до 3 фунтов стерлингов. Mini-Kits - крупнейший в Австралии поставщик электронных комплектов и компонентов для экспериментаторов, инженеров и радиолюбителей. Искусно спаянные вручную нашими мастерами из Огайо на любую длину, которую вы пожелаете, с индивидуальными концевыми соединениями, акустические кабели SVS SoundPath Ultra передают всю мощность любого AV-ресивера или усилителя с высокой точностью и без ухудшения качества сигнала. Описание: DIY KITS, вам нужно его собрать. С первой попытки 75 каналов не нужно было сбрасывать. Однако это сложная задача, поскольку обработка сильного сигнала является основной проблемой для малошумящих усилителей, особенно при использовании в широкополосной конфигурации при наличии сильных местных сигналов (обычно радиовещательных станций).. 2010) Интеграция программно-определяемого радио (SDR) и стандартного приемопередатчика (последняя версия). К настоящему моменту вы уже знаете, что, что бы вы ни искали, 19 июня 2020 г. Кори, W3CDG - менеджер по производству DX Engineering, рассказывает о сборке и предварительном тестировании нового RFK. -RF2K Amplifier Kit. Создайте этот универсальный широкополосный ВЧ-усилитель малой мощности. · На основе ВЧ-транзистора: 2SC196 / Комплект деталей со всеми компонентами для создания выходного каскада 100 Вт. Демонстрационный комплект RX1000 RF (приемник) $ 902 DX Engineering RF-PRO-1B ® Активные магнитные петельные антенны.3 MB: SG-8: Генератор ВЧ сигналов Полное руководство: 3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
