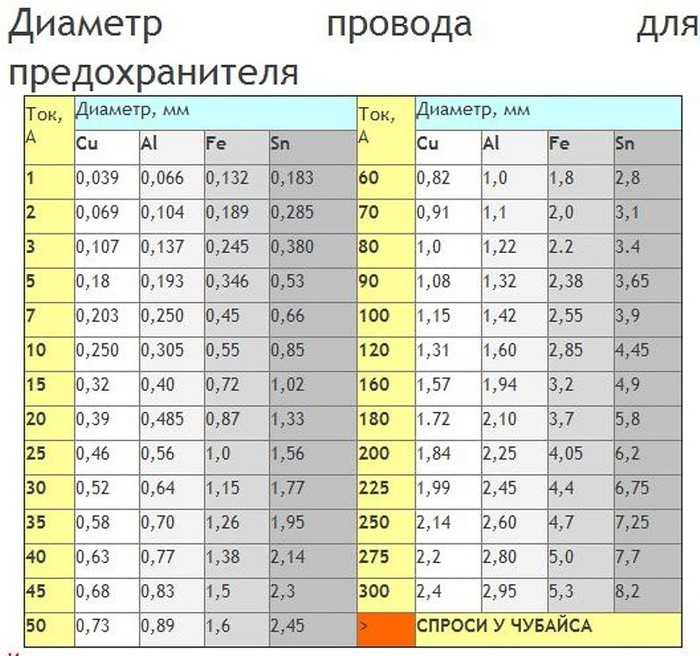

Таблица сечений кабеля, предохранителей
Рекомендации по монтажу проводов питания (12В) изделий1. Основные ограничения1.1. Максимально-допустимое падение напряжения на проводах на участке от блока питания до любого изделия – 1В.
1.2. Для подключения питания непосредственно к клеммам изделий рекомендуется использовать провод сечением не более 1,5 мм2.2. Справочные данные
Сопротивление 100м медного провода (двойного):
а) для провода сечением 0,35мм2 – 10,3 Ом,
б) для провода сечением 9,0мм2 – 0,4 Ом.
В промежутке между этими значениями – обратно пропорционально сечению провода.3. Минимально-допустимое сечение провода в зависимости от суммарного тока нагрузки и длины провода питания
Для случая монтажа линии питания проводом единого сечения последовательным обходом всех изделий существует следующее общее выражение:
Smin = 0,035 * (i1*L1+ i2*L2+… + ik*Lk), где
L1, L2, … Lk , – значения длины участка провода питания от блока питания до каждого из изделий, м;
i1, i2, ik -токи потребления изделий, включая токи нагрузок, которые питаются через клеммы изделия (замки, сирены, считыватели и т.д.), А;
Smin – минимально-допустимое сечение провода, мм2.Если токи потребления изделий равны и составляют iср , то выражение упрощается и принимает следующий вид
Smin=0,035 * iср * (L1+ L2+… +Lk).Ниже приведена таблица значений сечения провода для случая, когда вся нагрузка сосредоточена на конце провода питания.
При равномерном распределении изделий по длине провода питания его сечение может быть уменьшено по отношению к приведенным в таблице в 2 раза.
При неравномерном распределении изделий или при неодинаковых токах потребления для расчета сечения провода следует пользоваться вышеприведенными формулами.
Если для монтажа цепей питания требуется провод сечением больше, чем 1,5 мм2, то рекомендуется разделить нагрузки на группы таким образом, чтобы к каждой группе можно было подвести питание отдельным лучом проводом сечением не более 1,5 мм2.
Если монтаж цепей питания проведен проводом сечением больше, чем 1,5 мм2, то для непосредственного подключения цепи к плате изделий необходимо применять отводы из провода 0,75-1,5 мм2 длиной не более 2м.
************************************************

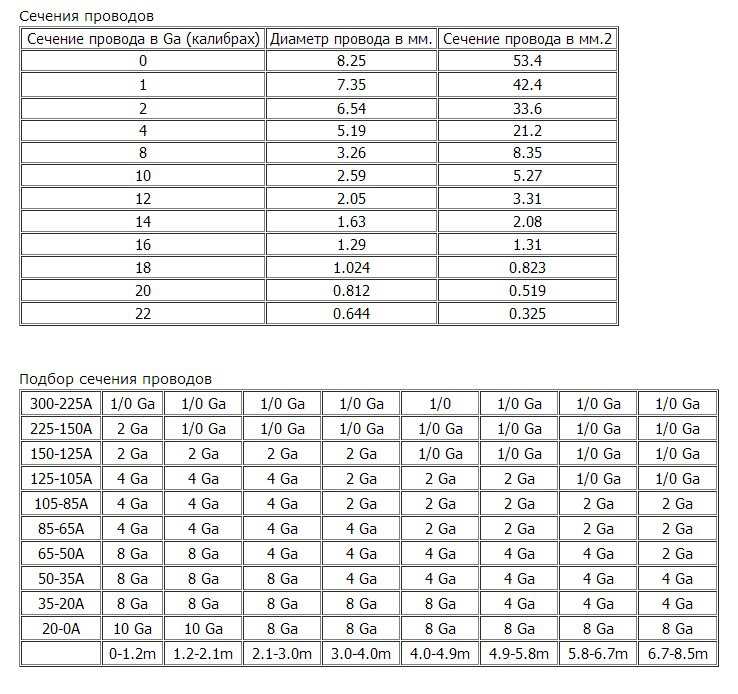

Подбор сечения силового кабеля.
Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под
давлением. Электрический провод, по которому движутся электроны – это труба, по которой течет вода. Аккумуляторная батарея аналогична водонапорной башне (или насосу), которая создает давление в системе. Разность давления воды между начальной
точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу. Точно так же, разность потенциалов (напряжение) на концах проводника обеспечивает движение электронов по проводу. Количество воды, протекающее за
определенный промежуток времени через сечение трубы называют расходом воды в трубе (литр/сек). Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени
через сечение провода.
измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока.1 Ом = 1 Вольт /1 Ампер
Сопротивление проводника вызывает его нагрев. Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить,
что с увеличением длины проводника сопротивление растет.Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока. Усилитель является самым энергопотребляющим компонентом в звуковых системах.
сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:
35 Вт х 4 = 140 Вт. (средняя мощность)Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение:
140 Вт х 2 ~ 280 Вт. (максимальная мощность)Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:
Ампер = Ватт/Вольт.Напряжение в сети автомобиля известно и равно приблизительно 13В. Значит, ток потребляемый нашим усилителем будет равен:
280 Вт /13 В = 21.53 AПодобные вычисления следует произвести для каждого усилителя в аудиосистеме.
******************************************************
СОВЕТ
Memory 12V+В современных авто магнитолах применяется несколько проводов питания: для питания усилителя мощности, для включения подсветки при включении габаритов автомобиля, для питания памяти и т.д. провод, питающий усилитель мощности, имеет обычно толстое сечение и на нем установлен мощный предохранитель – это основное питание авто магнитолы.
источник АвтоАудиоЦентр – ФОРУМ ПО АВТОЗВУКУ :: Просмотр темы – Питание аудио системы
д.), А;
Если сила тока со временем не меняется, то такой ток называют постоянным. Прение, возникающее в роцессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление
Поэтому для расчета
После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля. Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы. Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов.
(обычно красный) провод меньшего сечения, часто имеющий предохранитель с малым током сгорания , необходим для питания памяти автомагнитолы . Обычно это аппаратура среднего и высокого класса, имеющие цифровую шкалу настройки и память, куда заносится информация о настройке радиоприемника на станции, что позволяет вести бес поисковый прием станций набрав только номер станции (кнопка). Еще один вариант , где применяется дополнительный провод это приемники с возможностью кодирования и чтобы не вносить код доступа при каждом включении применяется микросхема памяти, питающаяся от аккумулятора отдельным проводом.(может быть желтого цвета или красный, но малого сечения). Из этого следует: чтобы авто магнитола работала правильно надо тонкий провод питания подключать напрямую (без каких-либо коммутаций) это и есть провод “Memory 12V+ ” к аккумулятору, а толстый провод можно подключать через коммутирующие элементы как замок зажигания или дополнительный выключатель.Выбор сечения провода
Выбор сечения провода и предохранителя
Таблица 1 – выбор провода в зависимости от тока нагрузки и температуры окружающей среды.
Таблица 1
Сечение провода, мм2 | Сила допустимого тока (А) в зависимости от температуры окружающей среды, С | |||
20 | 30 | 50 | 80 | |
0,5 | 17,5 | 16,5 | 14 | 9,5 |
0,75 | 22,5 | 21,5 | 17,5 | 12,5 |
26,5 | 25 | 21,5 | 15 | |
1,5 | 33,5 | 32 | 27 | 19 |
2,5 | 45,5 | 43,5 | 37,5 | 26 |
4 | 61,5 | 58,5 | 50 | 35,5 |
6 | 80,5 | 77 | 66 | 47 |
Выбирая провод, нужно учитывать его длину и способ его прокладки (в жгуте, гофре или отдельно).
Ниже представлена более подробная таблица 2 с учётом длины провода.
Максимальная длина кабеля (в метрах) от источника энергии до потребителя при падении напряжения меньше 2% для 12В систем. То есть значения внутри таблицы 2 – это длина провода (синим цветом) определённого сечения (пурпурный) и проходящий через него ток (красный), при котором будет падение напряжения 2%.
Таблица 2
Ток, А |
Сечение кабеля, мм2 | |||||||||||
| 1 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 75 | 100 | |
1 | 7 | 10. | 17.65 | 28.57 | 42.86 | 70.6 | 109.1 | 176.5 | 244.9 | – | – | – |
2 | 3.53 | 5.45 | 8.82 | 14.29 | 21.4 | 35.3 | 54.5 | 88.2 | 122.4 | 171.4 | – | – |
4 | 1. | 2.73 | 4.41 | 7.14 | 10.7 | 17.6 | 27.3 | 44.1 | 61.2 | 85.7 | 130.4 | – |
6 | 1.18 | 1.82 | 2.94 | 4.76 | 7.1 | 11.7 | 18.2 | 40.8 | 57.1 | 87 | 117.6 | |
8 | 0. | 1.36 | 2.2 | 3.57 | 5.4 | 8.8 | 13.6 | 22 | 30.6 | 42.9 | 65.25 | 88.2 |
10 | 0.71 | 1 | 1.76 | 2.86 | 4.3 | 7.1 | 10.9 | 17.7 | 24.5 | 34.3 | 52.2 | 70.6 |
15 | – | 0. | 1.18 | 1.9 | 2.9 | 4.7 | 7.3 | 11.8 | 16.3 | 22.9 | 34.8 | 47.1 |
20 | – | – | 0.88 | 1.43 | 2.1 | 3.5 | 5.5 | 8.8 | 12.2 | 17.1 | 26.1 | 35.3 |
25 | – | – | – | 1. | 1.7 | 2.8 | 4.4 | 7.1 | 9.8 | 13.7 | 20.9 | 28.2 |
30 | – | – | – | – | 1.4 | 2.4 | 3.6 | 5.9 | 8.2 | 11.4 | 17.4 | 23.5 |
40 | – | – | – | – | – | 1. | 2.7 | 4.4 | 6.1 | 8.5 | 13 | 17.6 |
50 | – | – | – | – | – | – | 2.2 | 3.5 | 4.9 | 6.9 | 10.4 | 14.1 |
100 | – | – | – | – | – | – | – | 1. | 2.4 | 3.4 | 5.2 | 7.1 |
150 | – | – | – | – | – | – | – | – | – | 2.3 | 3.5 | |
200 | – | – | – | – | – | – | – | – | – | – | 2. | 3.5 |
76
88
73
14
7
6
Например, при подключении автомагнитолы нам нужен 1 метр провода, ток потребления примерно 10 ампер. Наблюдая по таблице, видим (выделил зелёным цветом), что нам нужен провод сечением 1,5 мм2. (10 – Ток, 1 – длина, 1,5 – сечение провода).
При выборе провода нужно не забывать про предохранители, в случае замыкания должен перегорать предохранитель, а не провод. Предохранитель должен находиться как можно ближе к источнику питания или к распределительному предохранителю большего номинала. С помощью следующей таблицы 3 можно ориентировочно подобрать предохранитель только для защиты провода, где нагрузка будет постоянная. При нагрузках с большими пусковыми токами, например стартёр, лебёдка, нужно рассчитывать номинал предохранителя с учётом пускового тока потребителя.
Предохранитель может выдерживать кратковременные перегрузки, при превышении 35% от номинального тока, предохранитель перегорает за считанные секунды или мгновенно (зависит от производителя).
Таблица 3
| Площадь сечения провода, мм2 | Макс. номинал предохранителя, А |
| 0.5 | 5 |
| 0.75 | 7.5 |
| 1 | 10 |
| 1.5 | 15 |
| 2.5 | 25 |
| 4 | 30 |
| 6 | 40 |
| 8 | 50 |
| 10 | 60 |
| 16 | 80 |
| 20 | 100 |
| 25 | 125 |
| 30 | 150 |
| 50 | 200 |
| 70 | 250 |
| 95 | 300 |
Проведём эксперимент.
Возьмём два тонких провода суммарной длинной 3 метра, сечением 0,5 мм*2 и подключим через них лампочку на 12 вольт 3 ватта, замерим напряжение на источнике питания и на самой лампе. (см. фото ниже):
Лампа на 12 вольт 3 ватта, ток лампы 0,3 ампера
Как видим, падение напряжения отсутствует. Теперь подключим к этим же проводам более мощную лампу на 55 ватт (фото ниже):
Лампа на 12 вольт 55 ватт
Замерим напряжение при включенной лампе:
Ток лампы 4,1 ампера
В результате видим, что напряжение на лампе отличается от источника на 0,7 вольта. В результате лампа будет светить слабее, чем хотелось бы. Значит нужно увеличить сечение провода, что мы и сделаем (см. фото ниже):
Выросло напряжение, следовательно и ток стал немного больше (4,2 ампера)
Как видим, падение напряжения составило всего 0,2 вольта.
При этом суммарная длина проводов имеет такую же длину, но сечение уже 1,5 мм*2. Так что при подключении учитывайте мощность нагрузки, длину и сечение проводов. Не забываем ставить предохранители со стороны источника подключения на плюсовой провод, подбирая предохранитель так, чтобы в случае замыкания перегорал предохранитель а не провод. Для подбора есть таблица (см. таблицу 3), в которой указан максимально допустимый номинал предохранителя, в зависимости от сечения провода. Но если вы знаете что ваша нагрузка не будет превышать ток например 5 ампер, тогда можно поставить предохранитель на 7,5 ампер. На основе этих данных, можно увеличить напряжение например на лампах ближнего света.
Как определить размер предохранителя/провода
Большинство людей зацикливаются на размере провода предохранителя, но как только вы освоите его, это не должно вызывать слишком много головной боли. Это подробный учебник по предохранителям, в котором объясняется все, что вам нужно знать о предохранителях и о том, как определить размер предохранителя.
Мы подробно расскажем обо всех важных деталях и о том, что все это значит, чтобы вы мгновенно превратились из новичка в профессионала.
Зачем нужен предохранитель?
Основная функция предохранителя состоит в том, чтобы защитить вашу проводку, но для этого вам нужно с самого начала выбрать правильный размер провода предохранителя, слишком низкий — и он перегорит, слишком высокий — и вы в конечном итоге наносит ущерб всей цепи!
Все может очень быстро стать очень неприятным, поэтому, чтобы избежать всего этого беспорядка, вам нужно каждый раз получать предохранитель нужного размера для работы. Чтобы ваш предохранитель правильно выполнял свою работу и защищал ваши провода, его номинал должен примерно в 1,1–1,5 раза превышать номинальное значение тока. Также неплохо было бы приобрести держатель предохранителя ATC для защиты и установки предохранителя.
Одно из распространенных заблуждений относительно выбора правильного размера предохранителя состоит в том, что он зависит от нагрузки цепи.
На самом деле нагрузка цепи не должна иметь никакого отношения к выбору размера предохранителя. Размер предохранителя должен быть основан на САМОМ МАЛЕНЬКОМ проводе (наибольшем номере калибра) в цепи.
Как рассчитать номинал предохранителя
Для тех из вас, кто хочет сразу перейти к делу, давайте не будем больше терять время, вот как правильно рассчитать номинал предохранителя за 3 простых шага:
Причины почему никогда нельзя ставить предохранитель большего размера!
- Определите калибр проволоки, который у вас уже есть, найдя его на упаковке или просто измерив.
- Используйте следующую таблицу для определения максимального тока для любого используемого сечения провода.
- Возьмите максимальное значение тока, полученное из таблицы, и найдите самый большой предохранитель, который вы можете найти, который все еще соответствует ограничениям. НЕ ПРЕВЫШАТЬ ЗНАЧЕНИЙ В ЭТОЙ ТАБЛИЦЕ! Обычные автомобильные ножевые предохранители имеют ток от 5 до 20 А с шагом 5 А. Пример: 5A, 10A, 15A, 20A
Пример: 5A, 10A, 15A, 20AОпределение общей силы тока вашей цепи
Итак, вы только что купили оборудование в Oznium и готовитесь к планированию установки, пока USPS доставит его к вашей двери. Один из первых вопросов, который следует задать при планировании установки, — какой размер провода использовать, что впоследствии определит, какой предохранитель использовать.
Не волнуйтесь, если вы заблудились, вы в Озниуме, здесь мы вам поможем.
Сила тока измеряется в амперах, сокращенно Ампер или просто буква А. Из-за того, что продукция Oznium слаботочная, в большинстве продуктов и в таблице, которую я разработал, сила тока указана в миллиамперах. или мА для краткости.
напр. 1 А равен 1000 мА
Чтобы узнать общую силу тока для вашей конкретной установки, обратитесь к таблице ниже.
Найдите устанавливаемые элементы и их текущие требования. Сложите значения и разделите на 1000, чтобы получить общий ток в амперах.
Вы можете использовать это значение в приведенной выше таблице размеров предохранителей, чтобы определить минимальное требуемое сечение провода.
Вот пример:
Допустим, вы купили комплект с холодным катодом для каждой стороны приборной панели (2 трансформатора), 5 светодиодов superflux для вентиляционных отверстий и гибкую светодиодную ленту 4,7″ для центральной консоли.
Если вы хотите подключить все это к одной цепи, вам нужно знать силу тока. Исходя из приведенной выше таблицы, каждый трансформатор потребляет 700 мА, каждый светодиод Superflux потребляет 80 мА, а светодиодная лента потребляет 80 мА
Сложите все это. ) = 1880 мА всего.
Затем..
1880 мА / 1000 = 1,88 А.
Поместите 1.88A в верхнюю таблицу в этом посте. В этой таблице указано, что в вашей цепи должен быть провод калибра не меньше 21.
Лично я бы выбрал провод 20 калибра и предохранитель на 2,5 А.
Если я что-то упустил или упустил, поправьте меня в личку, и я поправлю таблицы.
Какой номинал предохранителя?
Номинал предохранителя обычно указан сбоку на предохранителе и указан в амперах. Номинал предохранителя — это сила тока, необходимая для того, чтобы предохранитель перегорел или сломался. Когда это происходит, электрическая мощность останавливается от прохождения через электрическую цепь.
Почему предохранители имеют номинал?
Номинал предохранителя — это ценная информация, поскольку она помогает защитить электрическую цепь, поэтому ею нельзя пренебрегать. Каждой электрической цепи потребуется разное количество электрического тока, то, что подходит для одной электрической цепи, может быть слишком большим или слишком маленьким для другой. Поступайте правильно и защитите свою цепь.
Надеемся, что это руководство поможет вам установить все продукты Oznium быстро и, самое главное, безопасно.
Любой, кому нужна дополнительная информация или кто имеет конкретные или более сложные установки, не стесняйтесь связаться с нами или задать вопрос ниже.
Прочтите общие вопросы и ответы о предохранителе ATC для светодиодов
Страница проводки постоянного тока — разъемы, предохранители и провода
Страница проводки постоянного тока — разъемы, предохранители и проводаСтандартный разъем питания постоянного тока
EMRG выбрала стандартный разъем питания постоянного тока, который будет установлен на все оборудование, используемое EMRG. Цель стандартизации разъема состоит в том, чтобы позволить любому радио работать с любым источник питания, аккумулятор или кабель адаптера постоянного тока.
Индивидуальным членам EMRG рекомендуется использовать соединитель, но они не обязаны это делать. Каждый участник получает один разъем для создания адаптера от своего личного стандарта к стандарту EMRG. Поддержка со стороны членов EMRG и других любителей в сообществе была огромной.
Стандартный разъем был выбран после тщательного изучения текущих рекомендаций и
обычные разъемы, используемые любителями.
Доступность была важным фактором, но
на месте доступно несколько вариантов, поэтому разъемы обычно в любом случае заказывают за пределами региона.
Выбранный соединитель — Anderson PowerPole. Разъемы PowerPole состоит из отдельных корпусов и клемм. Небольшой корпус принимает клеммы для 15А, 30А и 45А. Это позволяет использовать один и тот же сопрягаемый корпус с большими или маленькими сечения проводов для сильноточного и слаботочного оборудования.
Разъем PowerPole недоступен на месте, поэтому EMRG хранит запас коннекторы для продажи любителям на митингах и хамфестах. Для дополнительной информации, отправьте электронное письмо по адресу [email protected].
Каждый разъем имеет красный и черный корпус, а также две клеммы. либо 15А (провод 16-18ga), либо 30А (провод 12-14ga). Такой же корпус подходит клеммы 15А и 30А. Также доступны дополнительные терминалы.
Красный и черный корпуса скользят вместе, бок о бок. EMRG выбрала
рекомендуемая ориентация, как показано на рисунке слева.
Как минимум 3 производителя сейчас продают оборудование для распределения электроэнергии, использующее разъемы PowerPole.
- Предприятия MFJ
- Западное горное радио
- PowerWerx
Предохранители
Предохранители являются важным устройством безопасности и защиты оборудования. Каждая единица оборудования который использует питание постоянного тока или подает питание постоянного тока, должен иметь предохранитель, рассчитанный на его мощность.
Выбор предохранителя
Предохранитель должен быть рассчитан на номинал, в 1,5 раза превышающий ожидаемый максимальный ток. Если предохранитель рассчитан точно на максимальный ток, то он обычно дуйте через некоторое время, когда он станет теплым. Предохранители бывают определенных размеров, поэтому вам может потребоваться выбрать следующий ближайший размер.
Например, если ваше радио рассчитано на максимальный ток 9 ампер, то предохранитель
должно быть 9 x 1,5 = 13,5 А.
Поскольку предохранителей на 13,5 А нет, используйте предохранитель на 15 А.
Размер провода
Провод, к которому крепится предохранитель, должен выдерживать не менее 2 раз превышает максимальный ток, поэтому кабель не становится предохранителем. Часто используется провод, который поддерживает более чем в 2 раза максимальный ток, для уменьшения потерь напряжения из-за провода.
Предохранитель Тип
Наиболее важным элементом предохранителей является держатель предохранителя. Многие держатели предохранителей дешевый пластик, поэтому они плохо держатся вместе, а в некоторых случаях если сдвинется провод, который крепится к держателю предохранителя, питание на мгновение прерывается.
Отличным выбором для радиооборудования являются автомобильные предохранители и держатели предохранителей в стиле ATO.
Держатели предохранителей обычно состоят из резинового держателя и крышки для предохранителя.
плюс предохранитель плотно сидит в держателе. Эти предохранители пластиковые, поэтому они не
ломаются и легко доступны.
Проверьте с помощью специального радио или электроники
поставщиков или местного поставщика автомобильных запчастей.
Нужен ли мне предохранитель на минусовом проводе радио?
Не помешает установить предохранитель на минусовой провод, а жгут проводов который поставляется с большинством любительских мобильных телефонов, имеет два предохранителя.
Предохранитель на минусе (масса) свинец действительно требуется только в установках, которые подключаются непосредственно к аккумуляторной батарее автомобиля. Предохранители должны быть установлены рядом с аккумуляторной батареей.
Причина срабатывания предохранителя в том, что если заземление автомобиля от аккумулятора к рама/двигатель автомобиля должны частично или полностью выйти из строя, сигнал радиоприемника отрицательный. свинец «мог» в некоторых случаях стать обратным путем к аккумулятору для автомобиля, приводит к возгоранию провода.
Это не проблема для радиостанций, подключенных к источникам питания, шасси автомобиля или
батареи не в транспортном средстве.
ВСЕГДА СОЕДИНЯЙТЕ ПОЛОЖИТЕЛЬНЫЙ ВЫВОД!
Провод
Выбор правильного размера провода важен по двум причинам;
- Безопасность
Если провод слишком мал для нагрузки, он может перегреться или сгореть, что приведет к повреждению и возгоранию. - Падение напряжения
Чем длиннее провод, тем меньше сопротивление, а значит меньше падение напряжения по длине провода. Чем длиннее провод, тем больше падает напряжение.
Таблица выбора проводов: выберите провод, который будет выдерживать как минимум удвоенный максимальный ток
| AWG (1) | Диаметр проволоки (дюймы) | Диаметр проволоки (Сантиметры) | Ом /1000 футов | Ом /1000 м | Максимум Ток (2) (Ампер) |
|---|---|---|---|---|---|
| 24 | 0,020 | 0,051 | 31. 223 | 102.407 | 2,1 |
| 22 | 0,025 | 0,064 | 19.636 | 64.404 | 5,0 |
| 20 | 0,032 | 0,081 | 12.349 | 40.504 | 7,5 |
| 18 | 0,040 | 0,102 | 7,767 | 25.473 | 10 |
| 16 | 0,051 | 0,129 | 4,884 | 16.020 | 13 |
| 14 | 0,064 | 0,163 | 3,072 | 10. 075 | 17 |
| 12 | 0,081 | 0,205 | 1,932 | 6.336 | 23 |
| 10 | 0,102 | 0,259 | 1,215 | 3,985 | 33 |
| 8 | 0,128 | 0,326 | 0,764 | 2,506 | 46 |
| 6 | 0,162 | 0,412 | 0,481 | 1,576 | 60 |
Пример:
Вы хотите установить в свой автомобиль новый мобильный телефон.
Спецификации для радио
показывает, что максимальный ток составляет 9 ампер. Глядя на таблицу размеров проводов, провод № 18
будет поддерживать максимум 10 ампер, но мы хотим иметь провод, рассчитанный на
минимум в 2 раза больше требуемого тока. Это означает, что радио должно использовать как минимум #14
калибровочная проволока.
Провод имеет сопротивление, поэтому по длине провода будет падение напряжения.
Чем больше длина провода, тем больше падение напряжения. Провод может быть рассчитан на
справиться с током, но падение напряжения из-за длины провода может быть больше
чем вы хотите. Обычно это не проблема, если вы используете источник питания или ваш автомобиль работает.
Напряжение питания будет около 13,8 вольт постоянного тока, так что небольшие потери в проводе не проблема.
Когда вы работаете от аккумулятора, например, когда вы выключаете автомобиль, напряжение аккумулятора падает до меньшего значения.
чем 13 вольт, поэтому напряжение на магнитоле будет даже меньше, чем напряжение на аккумуляторе,
что может быть проблемой.
