Сечение провода под розетки: Какое сечение провода выбрать для розеток | Полезные статьи

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Содержание

• Особенности монтажа розеток
• Характеристики кабеля
• Расчет проводника по мощности
• Рекомендации по монтажу

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

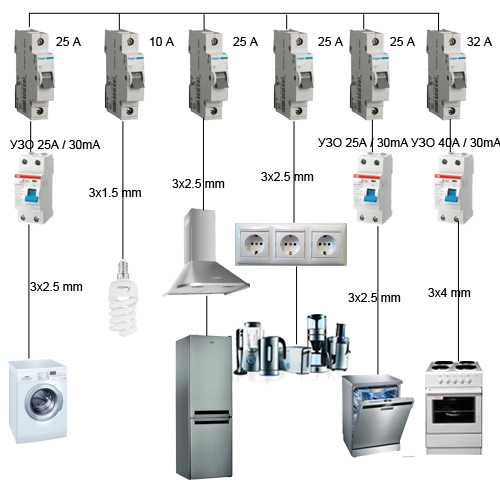

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки	Средняя потребляемая мощность, Вт
Тостер	800 – 1200
Кофеварка	1000
Электрический чайник	1200
Духовка, духовой шкаф	1200 – 2000
Электрическая плита	2500 – 3000
Холодильник	400 – 600
Микроволновая печь	1400 – 1800
Компьютер	500 – 550
Принтер	500
Телевизор	200 – 300
Утюг	1000 – 1700
Фен	1000 – 1200
Пылесос	1000 – 1600
Кондиционер	1500
Вентилятор	1000
Нагревательный бак	1500
Водяной насос	1000
Стиральная машина-автомат	2500
Осветительные приборы	2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
1,0	14	3,0	5,3
1,5	15	3,3	5,7
2,5	21	4,6	7,9
4,0	27	5,9	10,0
6,0	34	7,4	12,0
10,0	50	11,0	19,0
16,0	80	17,0	30,0
25,0	100	22,0	38,0
Открытая электропроводка
Сечение, мм2	Ток, А	При напряжении в 220 В	При напряжении в 380 В
0,5	11	2,4	–
0,75	15	3,3	–
1,0	17	3,7	6,4
1,5	23	5,0	8,7
2,5	30	6,6	11,0
4,0	41	9,0	15,0
6,0	50	11,0	19,0
10,0	80	17,0	30,0
16,0	100	22,0	38,0
25,0	140	30,0	53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети.

Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

диаметр провода, его толщина и нормы ПУЭ.

Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Содержание

1. Размер сечения провода для квартиры
2. Что такое сечение электропровода
3. Какое сечение провода нужно для розеток в квартире
4. Нормы кабеля для спальни и зала
5. Какой использовать провод для кухни и ванной
6. Толщина кабеля электропроводки для коридора
7. Если сечение ниже нормы
8. Полезное видео

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.
[stextbox id=»info»]При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот. [/stextbox]
Выбирая подходящий провод, пользуются таблицами, в которых указаны:

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.
[stextbox id=»info»]Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать. [/stextbox]

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.
[stextbox id=»info»]Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание. [/stextbox]

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Сечение проводов для розеток

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех приборов и определить сечение провода для розеток, после чего можно скинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и рассчитать их метраж. Но сначала нужно определить состояние старой проводки, можно ли ее дополнить подключением новых ответвлений. Этот вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Медные провода надежнее и долговечнее, ну обо всем по порядку.

Содержание

• Расчет будущей нагрузки
• Какой тип и марку проводника выбрать для розетки
• Подготовка к прокладке кабеля
  • Сверление отверстий под розетки
  • Инструмент
• Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно, необходимо рассчитать, сколько устройств будет питаться в каждой комнате, от этого будет зависеть, какого сечения покупать провод. Если сумма всех приборов до 3 кВт, то достаточно будет проводника сечением 2,5 мм ² … Для кухни, где техника потребляет большое количество энергии, правильно будет протянуть отдельная ветка с сечением жил для кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

В итоге от щитка к розеткам ² будет идти провод 2,5 мм, на кухню и в ванную, если там стоит бойлер, то провода должны быть не менее 4 мм кв. Для освещения помещений достаточно сечения 1,5 мм. ² … Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Все устройства имеют маркировку энергопотребления, этикетку можно найти сзади или под крышкой. Если по какой-то причине вы не нашли наклейку, то можете поискать ее в паспорте или в интернете. После расчета потребляемой мощности следует посмотреть в таблицу и выбрать провод необходимого диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется копить деньги или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать для розетки

При выборе провода нужно обращать внимание на тип и марку жил. На строительном рынке сегодня можно найти большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, надежнее будут следующие марки:

• ВВГ – кабель с двойной изоляцией на основе поливинилхлорида, несамозатухающий. Подходит для розеток.
• ВВГнг – провода изолированные, ПВХ с двойной защитой, последнее в аббревиатуре “нг” означает, что изоляция провода из ПВХ предотвращает возгорание. Кабель рекомендуется использовать в деревянных помещениях.
• ВВГнг-LS – в данном случае используется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комнатах и ​​учреждениях; в случае короткого замыкания дети не будут надышаться едким дымом.
• NYM – (N) монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше понять для каких потребителей, какие провода ставить, приведем пример:

• Для стиральных машин, компьютеров и других устройств малой мощности подходят провода для розеток ВВГ сечением 3*2,5 мм ² . Цифра «3» указывает на количество проводов в обмотке.
• Для подключения электроприборов большой мощности в трехфазную сеть, духовки, насоса необходимо использовать ВВГ 5*2,5 мм ² .
• В деревянном доме рекомендуется подключение к розеткам ВВГнг 3*2,5 мм ² .
• Существуют различные светильники и бра для розеток, при этом сечение и количество проводов для розеток может быть 3*1,5 мм ² .

Подробнее о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощность каждой комнаты, далее необходимо подобрать необходимые провода и блокировочные автоматы по таблице. Забегая вперед, следует иметь в виду, что в дальнейшем, возможно, будут проводиться какие-то работы, например, замена люстры или установка натяжного потолка, все это требует выключения света. Чтобы избежать затемнения квартиры, следует установить на каждом участке свой автомат.

При прокладке кабеля к розеткам сфотографировать места прокладки проводов и записать с подробным описанием с точностью до миллиметра. Довольно часто бывает при ремонте или монтаже каких-либо элементов, при сверлении перфоратором задевают провода и обесточивают помещение. На исправление этого инцидента уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под розетки

Когда все размечено, подсчитано и закуплено, можно приступать к главному – чиповке, сверлению и соединению. У некоторых возникнет вопрос – сколько розеток сделать в комнате, и на каком расстоянии от пола? Вопрос своевременный и нужный, рекомендуется не менее 3 розеток в каждой комнате, для удобства, и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, их делают двойными или тройными и располагают над рабочими столами, а у холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см. Но для удобства лучше всего на уровне нижней руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для рубки и сверления нам понадобится:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазным буром для бетона и долотом.
4. Болгарка с алмазным диском.
5. Перчатки, комбинезон и респиратор.

Размеченные линии прорезаются болгаркой, после чего вырезаемые куски выбиваются перфоратором с установленным зубилом. Если к этому привыкнуть, то можно быстро справиться с работой. Затем на запланированном месте при помощи уровня отмечается центр розетки и алмазным сверлом высверливается ниша. Во время работы инструмент нужно держать ровно, иначе стакан и розетка будут стоять криво. Не забудьте про распределительные коробки, которые также необходимо встроить в стену.

Заключительный этап

Провод, проложенный в штробе, закрепляется несколькими способами, покрывается гипсом или с помощью специальных хомутов, которые вставляются в просверленное отверстие, а затем покрываются гипсом. На концах провода должны свисать с запасом, чтобы подключение к розетке и распределительной коробке было удобным. Провода следует туго скрутить, затем изолировать.

Все работы нужно производить с точностью, особенно внимательно нужно подходить к соединениям, провода нужно зажимать так, чтобы между ними не было зазора, иначе будет искрить и греться в проблемных местах.

При выборе розеток обратите внимание на способ крепления проводов. В импортных моделях можно встретить приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, а главное, такое крепление способно выдерживать большие нагрузки. Для ванной рекомендуется устанавливать УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно сделать все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать сделать все самостоятельно. Но если вы не уверены и сомневаетесь в собственных силах, то не стоит рисковать, сегодня есть много хороших специалистов, которые сделают такую ​​работу быстро и качественно.

Как подключить электрические розетки и выключатели

Предупреждение

Перед началом любых работ с электрическими компонентами убедитесь, что электрический ток в цепи, с которой вы работаете, отключен щитком выключателя дома. Прежде чем продолжить, убедитесь, что ток отключен с помощью мультиметра или аналогичного устройства. Ознакомьтесь с правилами электробезопасности, прежде чем приступать к выполнению задачи по замене проводки розетки.

Ель / Кевин Норрис

Правильное выполнение соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов цепи к выключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Для безопасного и надежного соединения с помощью винтовых клемм:

1. Зачистить провод

   Снимите около 3/4 дюйма изоляции с каждого провода цепи с помощью инструмента для зачистки проводов. (Заземляющий провод может быть неизолированным. )

   Ель / Кевин Норрис

2. Согните проволоку

   Согните оголенный конец проволоки в виде крючка или буквы «U» с помощью острогубцев.


   Ель / Кевин Норрис

3. Прикрепите провод к винту

   Наденьте крючок каждого провода на соответствующую винтовую клемму так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть рядом с винтом (но не под ним); только оголенный металл провода должен соприкасаться с какой-либо частью винта.

   Ель / Кевин Норрис

4. Замкнуть проволочную петлю

   Плотно закройте крючок вокруг стержня винта с помощью острогубцев.

   Ель / Кевин Норрис

5. Затяните винт

   Затяните винт по часовой стрелке, используя отвертку Phillips или отвертку с квадратным шлицем, в зависимости от того, что лучше подходит для винта. Поскольку крючок закручивается вокруг винта по часовой стрелке, затягивание винта еще больше закрывает крючок. Винт должен быть очень тугим, прочно удерживая проволоку под головкой винта.

   Ель / Кевин Норрис

Электропроводка Розетки среднего уровня

Когда розетка расположена в середине цепи – с другими розетками «вверх по течению» и дополнительными розетками «вниз по течению» – есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключались к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а исходящие провода подключались к другой паре винтовых клемм. В этой конфигурации вся мощность цепи проходит через металлическую связь внутри самой розетки. Это обеспечивает довольно простое подключение, но его недостаток заключается в том, что, если что-то пойдет не так с розеткой, выходная часть цепи также обесточится, поскольку ток не может течь через розетку. По этой причине профессионалы обычно подключают розетки, используя второй метод, если это возможно.

Второй метод подключения промежуточных розеток заключается в подключении их к проводам цепи через «косички». Косичка представляет собой короткий отрезок провода, идущий от клеммы с горячим или нейтральным винтом на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя проводов. В этой конфигурации есть полный путь, проходящий через электрическую коробку к нисходящей части цепи; косички просто подключаются к горячей и нейтральной линиям, чтобы питать розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приборам после розетки.

Большинство электриков будут использовать эту вторую конфигурацию, когда в коробке достаточно места для разъемов проводов.

Соблюдение правильной полярности

Полярность является частью системы безопасности, которая удерживает электричество в правильном направлении. В типичной бытовой электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, передающими питание от источника к выключателю или розетке. Белые провода являются «нейтральными» и передают электричество обратно к сервисной панели дома (коробка выключателя) после того, как оно пройдет через все устройства или светильники в цепи.

Чтобы соблюдать правильную полярность при подключении к розетке, подключите черный горячий провод к одной из клемм бронзового цвета. Подсоедините белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных выключателей оба провода, подключенные к выключателю, горячие. Если в электрощитке присутствуют нулевые провода, их просто соединяют между собой проводным соединителем, минуя выключатель.

Со всеми выключателями и розетками подключите заземляющий провод цепи (оголенный медный или с зеленой изоляцией) к винту заземления устройства.

Ель / Кевин Норрис

Использование правых вставных соединителей

Многие выключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

Качественные устройства имеют винты, которые можно затянуть после вставки провода для врезного соединения. Эти устройства обеспечивают безопасное соединение, и их можно использовать. В дешевых устройствах часто нет этих винтов, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине данный тип подключения не рекомендуется.

Если устройство не имеет винтов для зажима втычных соединений, вместо втычных соединений используйте стандартные боковые винтовые клеммы.

Ель / Кевин Норрис

Подключение трехпозиционных переключателей

Трехпозиционные выключатели управляют светильником или розеткой из двух разных мест. Эти переключатели имеют два «путевых» провода и один «общий» провод. Хитрость при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе, прежде чем отсоединять провода. Контактные провода не нужно маркировать, поскольку любой контактный провод может подключаться к любой винтовой клемме контактного зажима на переключателе.

Чтобы подключить новый коммутатор, подключите помеченный общий провод к разъему COM (обычно бронзового или темного цвета) на коммутаторе.
