Сечение провода для розеток

Задумали поменять проводку или просто дополнить новыми точками и не знаете с чего нужно начинать. Вначале нужно подсчитать мощность всех приборов и определится с сечением провода для розеток, после чего можно накидать план на листок бумаги, а затем начертить на стене места, где будут проходить кабеля и подсчитать их метраж. Но сначала нужно определить в каком состоянии находится старая проводка, можно ли ее дополнить, подключив новые ветки. Такой вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или они не рассчитаны на дополнительную нагрузку, то рекомендуется установить новые. Более надежными и прочными являются медные провода, ну обо всем по порядку.

Содержание

  • Расчет будущей нагрузки
  • Какой тип и марку проводника выбрать под розетку
  • Подготовка к прокладке кабеля
    • Высверливание отверстий под розетки
    • Инструмент
  • Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно необходимо сделать расчет, сколько приборов будут запитываться в каждой комнате, от этого и будет зависеть, какого сечения покупать провод. Если сумма всех приборов составляет до 3кВт, то достаточным будет проводник сечением 2,5 мм2. Для кухни, где оборудование потребляет большое количество энергии, правильным будет протянуть отдельную ветку сечением жил у кабелей от 4 до 6 мм квадратных, в зависимости, какая у вас плита и оборудование.

Что получается в итоге от щитка на розетки пойдет провод толщиной 2,5 мм2, на кухню и в ванную, если там стоит водяной котел, кабеля должны быть не менее 4 мм квадратных. На освещение комнат вполне хватит сечения 1,5 мм2. Не забывайте про заземления, которое должно быть обязательно на кухонных розетках и в ванной комнате.

На всех приборах пишется потребляемая мощность, этикетку можно найти на обратной стороне или под крышкой. Если по каким то причинам не нашли наклейку, то можно посмотреть в паспорте или интернете. После подсчета потребляемой мощности следует заглянуть в таблицу и выбрать провод нужного диаметра.

Как советуют бывалые электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас получилось 20 метров кабеля, прибавляем 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется экономить или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

  • ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
  • ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
  • ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
  • NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше вам понят, для каких потребителей, какие провода ставить приведем пример:

  • Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
  • Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
  • В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
  • Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощности каждой комнаты, затем необходимо по таблице подобрать нужные провода и блокировочные автоматы. Заглядывая вперед, следует учесть, что в будущем, возможно, будут проводиться какие-нибудь работы, например, поменять люстру или установить натяжной потолок, все это требует отключения света. Чтобы избежать обесточивания квартиры следует установить на каждый участок свой автомат.

Прокладывая кабель для розеток, фотографируйте места укладки проводов и протоколируйте подробным описанием с точностью до миллиметра. Довольно часто случается при ремонте или установки, каких-либо элементов, вовремя сверление перфоратором задевают провода и обесточивают комнату. Чтобы исправить этот инцидент потребуется много времени и нервов, поэтому следует заранее предостеречь.

Высверливание отверстий под розетки

Когда все размечено, посчитано и куплено можно приступать к главному – штробление, сверление и подключение. У некоторых возникнет вопрос – сколько розеток делать в комнате, и на каком расстоянии от пола? Своевременный вопрос и нужный, в каждой комнате рекомендуется не менее 3 розеток, для удобства, и не рядом, а на каждой стене, чтобы не было потом лишних проводов на полу. На кухни, как правило, делают сдвоенные или строенные и располагаются над рабочими столами, а для холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстояние 80-90 см. Но для удобства лучше всего на высоте опущенной руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее приготовить весь инструмент в одно место. Для штробления и высверливания нам понадобятся:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазной коронкой по бетону и насадка в виде зубила.
  4. Болгарка с алмазным диском.
  5. Перчатки, спецодежда и респиратор.

Размеченные линии прорезаются болгаркой, после чего перфоратором с насаженным зубилом выбиваются вырезанные куски. Если приноровится, то можно быстро выполнить эту работу. Затем на запланированном месте при помощи уровня отмечается центр розетки и высверливается ниша алмазной коронкой. Во время работы инструмент нужно держать ровно, в противном случае стакан и розетка криво встанут. Не забываем про распределительные коробки, которые тоже должны быть встроены в стену.

Заключительный этап

Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.

Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.

При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.

Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.

Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Содержание

  • Особенности монтажа розеток
  • Характеристики кабеля
  • Расчет проводника по мощности
  • Рекомендации по монтажу

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

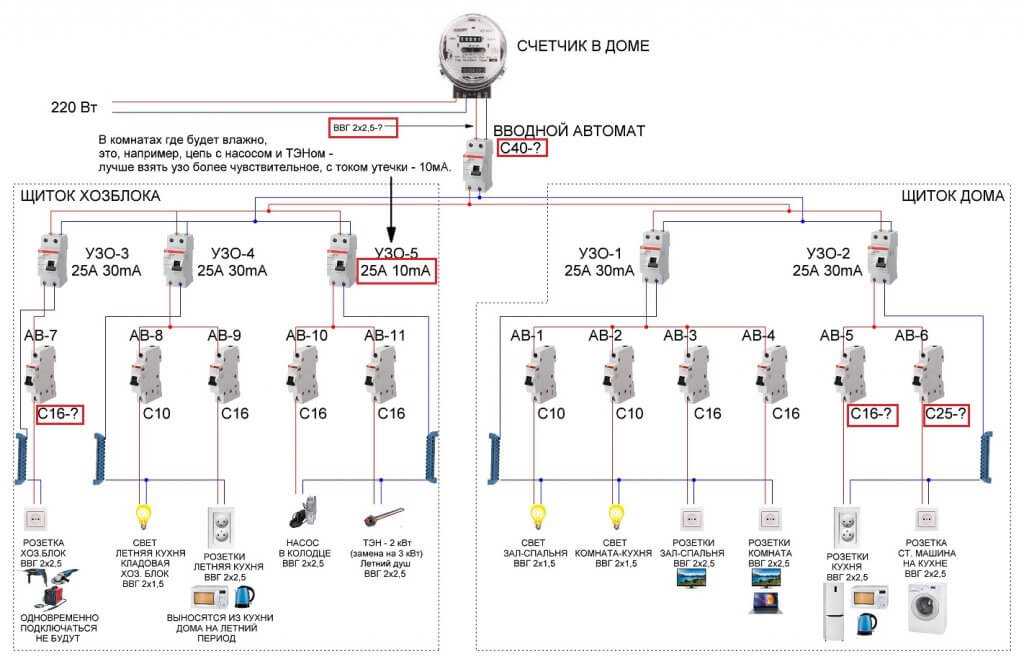

  1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
  2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
  3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
  4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
  5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
  6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
  7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
  8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

  1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
  2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
  3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Название электроустановки Средняя потребляемая мощность, Вт
Тостер 800 – 1200
Кофеварка 1000
Электрический чайник 1200
Духовка, духовой шкаф 1200 – 2000
Электрическая плита 2500 – 3000
Холодильник 400 – 600
Микроволновая печь 1400 – 1800
Компьютер 500 – 550
Принтер 500
Телевизор 200 – 300
Утюг 1000 – 1700
Фен 1000 – 1200
Пылесос 1000 – 1600
Кондиционер 1500
Вентилятор 1000
Нагревательный бак 1500
Водяной насос 1000
Стиральная машина-автомат 2500
Осветительные приборы 2000

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Скрытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
1,0 14 3,0 5,3
1,5 15 3,3 5,7
2,5 21 4,6 7,9
4,0 27 5,9 10,0
6,0 34 7,4 12,0
10,0 50 11,0 19,0
16,0 80 17,0 30,0
25,0 100 22,0 38,0
Открытая электропроводка
Сечение, мм2 Ток, А При напряжении в 220 В При напряжении в 380 В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4
1,5 23 5,0 8,7
2,5 30 6,6 11,0
4,0 41 9,0 15,0
6,0 50 11,0 19,0
10,0 80 17,0 30,0
16,0 100 22,0 38,0
25,0 140 30,0 53,0

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

  1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
  2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
  3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
  4. Использование автомата для каждой комнаты — обязательное условие монтажа.
  5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

Сечение проводов для розеток

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех приборов и определить сечение провода для розеток, после чего можно скинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и рассчитать их метраж. Но сначала нужно определить состояние старой проводки, можно ли ее дополнить подключением новых ответвлений. Этот вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Медные провода надежнее и долговечнее, ну обо всем по порядку.

Содержание

  • Расчет будущей нагрузки
  • Какой тип и марку проводника выбрать для розетки
  • Подготовка к прокладке кабеля
    • Сверление отверстий под розетки
    • Инструмент
  • Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно, необходимо рассчитать, сколько устройств будет питаться в каждой комнате, от этого будет зависеть, какого сечения покупать провод. Если сумма всех приборов до 3 кВт, то достаточно будет проводника сечением 2,5 мм 2 … Для кухни, где техника потребляет большое количество энергии, правильно будет протянуть отдельная ветка с сечением жил для кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

В итоге от щитка к розеткам 2 будет идти провод 2,5 мм, на кухню и в ванную, если там стоит бойлер, то провода должны быть не менее 4 мм кв. Для освещения помещений достаточно сечения 1,5 мм. 2 … Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Все устройства имеют маркировку энергопотребления, этикетку можно найти сзади или под крышкой. Если по какой-то причине вы не нашли наклейку, то можете поискать ее в паспорте или в интернете. После расчета потребляемой мощности следует посмотреть в таблицу и выбрать провод необходимого диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется копить деньги или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать для розетки

При выборе провода нужно обращать внимание на тип и марку жил. На строительном рынке сегодня можно найти большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, надежнее будут следующие марки:

  • ВВГ – кабель с двойной изоляцией на основе поливинилхлорида, несамозатухающий. Подходит для розеток.
  • ВВГнг – провода изолированные, ПВХ с двойной защитой, последнее в аббревиатуре “нг” означает, что изоляция провода из ПВХ предотвращает возгорание. Кабель рекомендуется использовать в деревянных помещениях.
  • ВВГнг-LS – в данном случае используется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комнатах и ​​учреждениях; в случае короткого замыкания дети не будут надышаться едким дымом.
  • NYM – (N) монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше понять для каких потребителей, какие провода ставить, приведем пример:

  • Для стиральных машин, компьютеров и других устройств малой мощности подходят провода для розеток ВВГ сечением 3*2,5 мм 2 . Цифра «3» указывает на количество проводов в обмотке.
  • Для подключения электроприборов большой мощности в трехфазную сеть, духовки, насоса необходимо использовать ВВГ 5*2,5 мм 2 .
  • В деревянном доме рекомендуется подключение к розеткам ВВГнг 3*2,5 мм 2 .
  • Существуют различные лампы и мельницы для розетков, в этом случае поперечное сечение и количество проводов для розетков могут быть 3 * 1,5 мм 2 .

Подробнее о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощность каждой комнаты, далее необходимо подобрать необходимые провода и блокировочные автоматы по таблице. Забегая вперед, следует иметь в виду, что в дальнейшем, возможно, будут проводиться какие-то работы, например, замена люстры или установка натяжного потолка, все это требует выключения света. Чтобы избежать затемнения квартиры, следует установить на каждом участке свой автомат.

При прокладке кабеля к розеткам сфотографировать места прокладки проводов и записать с подробным описанием с точностью до миллиметра. Довольно часто это происходит во время ремонта или установки любых элементов, в то время как бурение с перфунсером касается проводов и отключает комнату. На исправление этого инцидента уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под розетки

Когда все размечено, подсчитано и закуплено, можно приступать к главному – чиповке, сверлению и соединению. У некоторых возникнет вопрос – сколько розеток сделать в комнате, и на каком расстоянии от пола? Вопрос своевременный и нужный, рекомендуется не менее 3 розеток в каждой комнате, для удобства, и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, их делают двойными или тройными и располагают над рабочими столами, а у холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см. Но для удобства лучше всего на уровне нижней руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для рубки и сверления нам понадобится:

  1. Рулетка и спиртовой маркер.
  2. Лазерный или пузырьковый строительный уровень.
  3. Перфоратор с алмазным буром для бетона и долотом.
  4. Болгарка с алмазным диском.
  5. Перчатки, комбинезон и респиратор.

The marked lines are cut with a grinder, after which the cut pieces are knocked out with a perforator with a chisel fitted. If you get used to it, you can quickly get the job done. Then, at the planned place, using a level, the center of the rosette is marked and a niche is drilled out with a diamond bit. During operation, the tool must be kept level, otherwise the glass and the socket will stand crookedly. Do not forget about the junction boxes, which must also be built into the wall.

The final stage

The wire, laid in the strobe, is fixed in several ways, covered with plaster or with the help of special clamps that are inserted into the drilled hole, and then covered with plaster. На концах провода должны свисать с запасом, чтобы подключение к розетке и распределительной коробке было удобным. Провода следует туго скрутить, затем изолировать.

All work must be done with precision, especially carefully you need to approach the connections, the wires must be clamped so that there is no gap between them, otherwise it will spark and heat up in problem areas.

При выборе розеток обратите внимание на способ крепления проводов. В импортных моделях можно встретить приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, а главное, такое крепление способно выдерживать большие нагрузки. Для ванной рекомендуется устанавливать УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно сделать все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать сделать все самостоятельно. Но если вы не уверены и сомневаетесь в собственных силах, то не стоит рисковать, сегодня есть много хороших специалистов, которые сделают такую ​​работу быстро и качественно.

Как подключить розетку — Провод солнечных часов

Как подключить розетку





Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода неправильно, но вероятность получить удар током при обращении с розеткой, особенно при замене лампочки, выше, если вы неправильно используете горячий и нейтральный провода.

Электричество создает цепь через лампу, проходя через металлическую вкладку в нижней части гнезда, где расположена луковица, через луковицу, и через металлические резьбы на гнезде, где лампочка прикручивается к гнездо.

При правильном подключении металлические нити гнета никогда не будут горячими на ощупь или дадут вам удар, независимо от того, включен ли переключатель или выключен. При неправильном подключении резьбы или любой проводящий металл, касающийся резьбов, включая внешнюю внешнюю часть гнезда или резьбы лампочки, могут дать вам удар, независимо от того, включен ли переключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Подключение к розетке

  1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
  2. Для выполнения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестовая, в зависимости от того, с какими винтами в гнезде вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнур с оболочкой, такой как шкив), тонкие ножницы для ткани (чтобы отрезать конец тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, чтобы предотвратить изнашивание), выдвижной нож, такой как канцелярский нож (для разрезания внешнего пластика шнура в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.





  3. Cut the wire to the length you want plus 6 inches.
  4. Disassemble your socket into its pieces – the cap, the interior, and the shell. The cap is the part where the wire exits the socket; the interior is the part with the screws where you attach the wire and that has the place where the bulb is screwed in; and the shell is the part that attaches to the cap to enclose the interior.
    1. In our brass sockets there are cardboard insulators in the cap and the shell. Do not discard these pieces – they are intended to put a barrier between metal pieces that could otherwise touch and create risk for shock.
    2. If you are using a strain relief:
      1. Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (A set screw is a tiny screw in a strain relief or a socket cap that, at the end of the socket application, is screwed in to hold the piece with the set screw to the underlying part. ) Then slide the strain relief onto the провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Wait until the socket is wired and reassembled before screwing the strain relief into the socket cap and replacing the set screw in the strain relief.
      2. For a screw-top strain relief, unscrew its two parts and feed its outside piece over the wire first with the wider end facing the end of the wire where the socket will be. Then thread the inner section on with side with the shorter length of threading facing the end of the wire where the socket will be. Wait until the socket is wired and reassembled before screwing the inside of the strain relief into the socket cap and then screwing the outside piece over it.
    3. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. Our solid and Bakelite sockets don’t have this ring, so you would skip that step. For all socket types, first unscrew the socket cap’s set screw enough for the end of the screw to not show in the cap’s wireway hole. Then slide the socket cap over the wire with the wide opening toward the end of the wire where the socket will go.



    Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания.
  5. Отрежьте необходимое количество тканевой оплетки от проволоки. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.



  6. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, выступающей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.





    Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. . Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.



  7. Для наших параллельных шнуров вам нужно будет начать отделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не разрезать ни один из проводов, а затем разъединить два провода. пока вы не разделите их на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, сдвинуть конец ткани и куртку, если она есть, назад на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой.  Теперь скрутите медные жилы вместе.





  8. Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом.

    Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.





  9. Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный.
    Определение горячего, нейтрального и заземляющего проводов
      Горячий Нейтральный Заземление
    Параллельный шнур гладкая проволока ребристая проволока нет
    Витая пара *гладкий (без полос) провод *полосатый провод нет
    Трехжильный черный провод белый провод зеленый провод
    Вилка/розетка узкий штифт/золотой винт винт с широким штифтом/серебристый н/д

    * Это соглашение проводов солнечных часов. В неофициальном проводе горячий провод черный и нейтральный белый. Sundial Wire использует конвенцию по полосе/без полосы, так что цвет пластика не показывается через оплетку. Также в некоторых наших проводах нет полосатого провода, но бежевый провод, который является горячим и белым проводом, который является нейтральным.





  10. Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.





  11. Повторите описанный выше процесс с горячей проволокой и золотым винтом.





  12. Поместите корпус гнезда на внутреннюю часть гнезда и прикрепите его к крышке гнезда.
