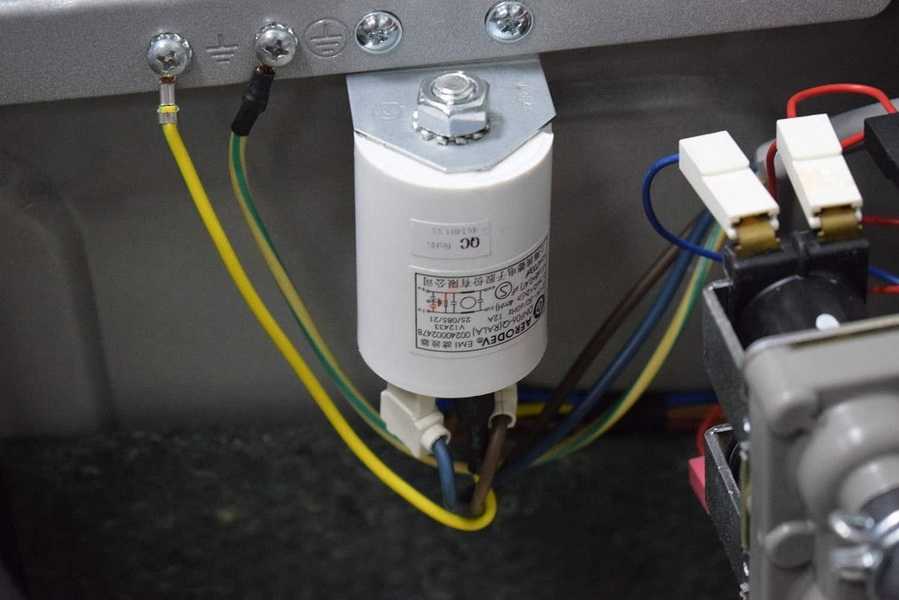

Сетевой конденсатор: Конденсаторы для бытовой техники: пусковые и сетевые

0 Comments

Страничка эмбеддера » Сетевые фильтры и помехоподавляющие конденсаторы

В сетевых фильтрах часто используют хитрые конденсаторы с непонятными многим надписями — X1, Y2 итп. Это — помехоподавляющие конденсаторы. Разобраться в том, зачем они нужны и чем отличаются от «просто конденсаторов» поможет эта статья. Помех в сети всегда хватало — сначала они появлялись от щеточных двигателей, а теперь их в промышленных масштабах производят импульсные блоки питания. То, что помехи — это плохо, лишний раз распинаться не стоит. Сетевое напряжения в крайних случаях выглядит как-то вот так: Видно, что это сильно отличается от синусоиды, которая там должна быть. Для того, чтобы избавиться от помех, нужно сформировать беспрепятственный путь, по которому ток помехи может вернутся к источнику. Обычно такой путь, по закону Мерфи, лежит через самое чувствительное оборудование.

Наша задача сделать так, чтобы помехам не «захотелось» залазить в «нежные места» наших схем, но дать току помех течь туда, куда он «хотел» течь (в нейтраль, к примеру).

  С другой стороны, можно не доводить сеть до плачевного состояния, не выпуская помехи за пределы устройства.

Для того, чтобы уменьшить помехи, применяют фильтры. Тип фильтра и даже его расположение зависит от конкретного случая. К примеру, если помехи создаются одним источником (двигателем, например), то лучше всего поместить фильтр поближе к этому источнику – замкнуть ток помехи (как на рисунке выше).

Если помехи создаются распределенной схемой в металлическом корпусе (компьютерный блок питания), то фильтр лучше поместить как можно ближе к сетевому шнуру – замкнуть ток помехи внутри корпуса и соединить корпус с самым “чистым” местом схемы, чтобы он сам не излучал.

На рисунке – типичная схема фильтра компьютерного блока питания. Красным показан путь излучаемой помехи, а зеленым – помехи, передающейся по проводам.

Помеха имеет две составляющих – синфазную и противофазную.

Противофазная составляющая помехи — это напряжение помехи между фазой и нейтралью. Для ее подавления используются конденсаторы типа X. Само название X происходит от английского “across-the-line”, буква X похожа на крест (“cross”). На рисунке выше, это конденсатор – C1.

К этим конденсаторам предъявляются такие требования – они должны выдерживать максимально допустимые в сети всплески, не загораться при выходе из строя и не поддерживать горение.

Сейчас используются два основных подкласса X-конденсаторов – X1 и X2.

  • X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения в 4кВ.

  • X2 – самый распространенный класс конденсаторов. Используется в бытовых приборах с номинальным напряжением сети до 250В, выдерживают всплеск до 2. 5кВ.

Емкость X конденсаторов варьируется от 0.1мкФ до 1мкФ. Какую емкость нужно выбрать для данного конкретного прибора можно выяснить только с осциллографом.

Синфазная составляющая помехи — это напряжение помехи между обоими сетевыми проводами и корпусом устройства. Понять, что это такое и зачем нужно немного сложнее.

Рассмотрим типичный импульсный источник питания. Между первичной и вторичной обмоткой трансформатора T1 всегда есть паразитная емкость (нарисована зелененьким). Представим, что конденсатора C7 пока нет. Высокочастотные пульсации беспрепятственно проникают со стока транзистора (самое шумное место схемы!) на вторичную обмотку через зелененькую емкость. Таким образом, на всей выходной части блока питания присутствуют пульсации (с частотой блока питания) относительно заземления и обоих сетевых проводов. Напряжение эти пульсаций может доходить до тысяч вольт. Наш мега-чувствительный прибор будет излучать эти пульсации в эфир, а излучать помехи – это тоже самое, что ловить помехи только с обратным знаком.

Прибору будет плохо.

Теперь добавим конденсатор C7. Ток помехи, который просочился через зеленый конденсатор теперь может вернуться туда, откуда взялся по более короткому и менее сложному пути, чем в предыдущем случае и в наш мега-чувствительный прибор ему больше течь не хочется!

Заметьте, что конденсатор C7 теперь связывает сеть с выходом блока питания! Но ведь это-же опасно! Человек, который дотронется одновременно к выходу такого блока питания (к корпусу устройства) и к заземлению (к батареи отопления, к примеру), получит заметный, но не страшный удар. А что будет, если конденсатор C7 сломается? Правильно, выход блока питания станет “электрическим стулом”. Именно поэтому и сделали конденсаторы типа

Y – они предназначены для работы в тех местах, где выход их из строя угрожает жизни людей.

Конденсаторы Y – типа делятся на 2 основных класса

  • Y1 – Работают при номинальном сетевом напряжении до 250В и выдерживают импульсное напряжение до 8кВ

  • Y2 – Самый популярный тип, может быть использован при сетевом напряжении до 250В и выдерживает импульсы в 5кВ

Теперь немного фактов.

  • Конденсаторы Y типа можно использовать вместо конденсаторов X типа, но нельзя использовать конденсаторы X типа вместо конденсаторов Y типа.

  • Конденсаторы Y типа имеют обычно намного меньшую емкость, чем конденсаторы X типа.

  • Если для конденсаторов X типа чем больше емкости, тем лучше, то емкость конденсаторов Y типа нужно выбирать как можно меньшей. Типичное значение 2.2нФ уже прилично бьется, если хватануться за выход БП и за батарею.

  • Несмотря на все меры безопасности, производители рекомендуют вынимать вилку из розетки, когда вы на долго покидаете дом.

Рекомендую также почитать документ

CAPACITORS FOR RFI SUPPRESSION OF THE AC LINE: BASIC FACTS
