Различия между коннекторами SAS
ГлавнаяСтатьи Различия между коннекторами SAS
Основными SAS/SATA коннекторами на сегодняшний день являются:
7-ми контактный = Является стандартом для SATA и иногда используется для SAS (1 канал на соединение)
SFF-8470 = SATA MultiLane (4 канала на соединение)
SFF-8482 = SAS привод
SFF-8484 = SAS 4i (4 канала на соединение)
SFF-8087 = Mini SAS 4x (для внутренних SAS и SATA соединений, 4 канала на соединение)
SFF-8088 = Mini SAS 4i (для внешних SAS и SATA соединений, 4 канала на соединение)
M8 = SATA MultiLane, используется в некоторых SATA контроллерах (8 каналов на соединение)
Сравнительная таблица:
|
SAS |
||||
|
Внешний вид |
Скорость/канал |
SFF # |
Описание |
Пропускная способность |
|
|
12Гб/сек |
SAS 3. |
4 x 12G = 48Гб/сек |
|
|
6Гб/сек |
SFF-8643 |
SAS 2.1 Internal Mini SAS HD 4i/8i |
4 x 6G = 24Гб/сек |
|
|
6Гб/сек |
SFF-8644 |
SAS 2.1 External Mini SAS HD 4x / 8x (managed cable) |
||
|
6Гб/сек |
SFF-8436 |
SAS 2.1 QSFP+ (managed cable) (38ckt iPass incorporated) |
||
|
6Гб/сек |
SFF-8087 |
SAS 2.1 Internal Mini SAS 4i |
||
|
6Гб/сек |
SFF-8088 |
SAS 2. External Mini SAS 4x |
||
|
6Гб/сек |
SFF-8086 | SAS 2.1 Specified in SFF-8087 & 8088 |
||
|
6Гб/сек |
SFF-8486 |
SAS 2.1 Micro SAS 1.8″ HDD Plug / BP & Cable Receptacle |
||
|
6Гб/сек |
SFF-8087 |
SAS 2.0 Internal Mini SAS 4i |
4 x 6G = 24Гб/сек |
|
|
6Гб/сек |
SFF-8088 |
SAS 2.0 External Mini SAS 4x |
||
|
6Гб/сек |
SFF-8086 |
SAS 2. |
||
|
6Гб/сек |
SFF-8482 |
SAS 2.0 SAS 2.5″ HDD Plug / BP & Cable Receptacle |
||
|
6Гб/сек |
SFF-8484 |
SAS 2.0 Internal SAS 4i |
||
|
6Гб/сек |
SFF-8470 |
SAS 2.0 External SAS 4x (LaneLink) |
||
|
3Гб/сек |
SFF-8087 |
SAS 1.1 Internal Mini SAS 4i |
4 x 3G = 12Гб/сек |
|
|
3Гб/сек |
SFF-8088 |
SAS 1. |
||
|
3Гб/сек |
SFF-8086 |
SAS 1.1 Specified in SFF-8087 & 8088 |
||
|
3Гб/сек |
SFF-8482 |
SAS 1.1 SAS 2.5″ HDD Plug / BP & Cable Receptacle |
||
|
3Гб/сек |
SFF-8484 |
SAS 1.1
Internal SAS 4i |
||
|
3Гб/сек |
SFF-8470 |
SAS 1.1 External SAS 4x (LaneLink) |
||
|
3Гб/сек |
SFF-8482 |
SAS 1. SAS 2.5″ HDD Plug / BP & Cable Receptacle |
4 x 3G = 12Гб/сек |
|
|
3Гб/сек |
SFF-8484 |
SAS 1.0 Internal SAS 4i |
||
|
3Гб/сек |
|
SAS 1.0 External SAS 4x (LaneLink) |
||
0
1
1
0© Ковалев Кирилл, 2011 ВИСТ Санкт-Петербург
При копировании материалов ссылка на источник обязательна.

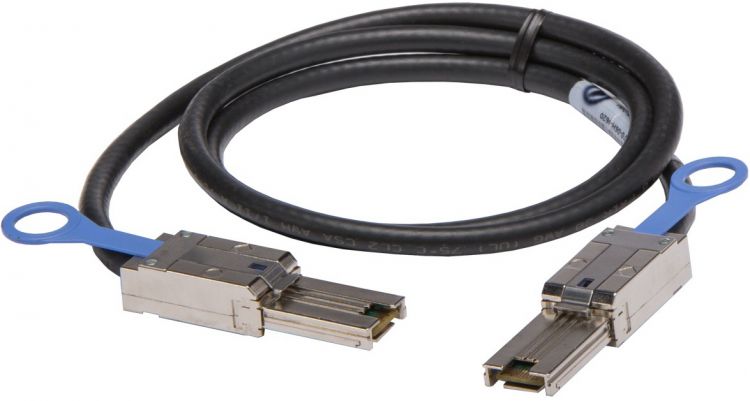

Кабель IBM 1m SAS Cable (mini-SAS (SFF-8088)
Внимание! Для полноценной работы сайта необходимо включить в браузере поддержку JavaScript.
Как это сделать?
|
Премиум бизнес-партнер Артикул: 39R6529 Код товара: 161072 SFF8088 -SFF8088, Экранированный, 1 м, Черный Произведено: КИТАЙ
Гарантия 12 мес.
Отзывы ↓ Краткое описание Все характеристики Основные характеристикиЛевый интерфейс SFF8088 Правый интерфейс SFF8088 Характеристики кабеляДлина кабеля 1 м Форма сечения Круглая Материал оболочки ПВХ Экранированный Есть Позолоченные контакты Есть Никелированный разъем Есть Наличие оплетки Нет Дополнительные характеристикиЦвет Черный Вес брутто 200 г (10) IBM 1m SAS Cable (mini-SAS (SFF-8088) сертифицирован для продажи в России. Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой. Кабель IBM 1m SAS Cable (mini-SAS (SFF-8088) – фото, технические характеристики, условия доставки по Санкт-Петербургу. Для того, чтобы купить кабель IBM 1m SAS Cable (mini-SAS (SFF-8088) в интернет-магазине XcomSpb.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (812) 740-11-10. |
Рассрочка и кредит
Отзывы о нас |
В сервисном центре производителя
|
|||||||||||||||||
ЛадожскаяSAS/SATA SFF-8087, 8088, 8470, 8482, 8484 Руководство по разъемам
Часто задают вопрос, какой тип разъема необходим или что означают все эти разъемы.
Я подумал, что моим читателям будет полезно получить краткий и простой справочник по основным типам разъемов SAS и SATA. Некоторые из приведенных ниже изображений были обрезаны при уменьшении размера, поэтому можно получить дополнительную информацию, щелкнув изображения, чтобы увидеть несколько увеличенные варианты.
Стандартный 7-контактный разъем данных SATA/SAS и разъемы питания SATA
7-контактные разъемы SATAСтандартный 7-контактный разъем, вероятно, является наиболее широко используемым из разъемов в этом списке. Практически каждая материнская плата, произведенная за последние несколько лет, имела несколько 7-контактных разъемов SATA.
Некоторые объединительные платы SAS также используют 7-контактные разъемы для передачи данных. Двумя примерами могут быть Norco RPC-4020 и Supermicro SC933T-R760B, которые имеют объединительные платы, которые подключаются с помощью этих 7-контактных разъемов.
Я предпочитаю соединения объединительной платы SFF-8087, потому что, хотя кабели менее гибкие, кабели обычно получаются более чистыми благодаря четырем 7-контактным разъемам, эффективно соединенным друг с другом.
Положительным моментом является то, что 7-контактные разъемы для передачи данных и кабели очень легко прокладывать, поскольку они тонкие и гибкие.
SFF-8087 Внутренний четырехканальный разъем (только данные)
Разъем SFF-8087Разъем SFF-8087 — это очень широко используемый тип разъема, который сегодня обычно используется на платах SAS. Он обеспечивает эквивалент четырех 7-контактных разъемов SATA/SAS через кабель SFF-8087 — SFF-8087, обеспечивая пропускную способность 12 Гбит/с при использовании устройств SAS или SATA II 3,0 Гбит/с. На самом деле, многие модели кабелей SFF-8087 выглядят так, как будто четыре 7-контактных кабеля объединены в оболочку и заканчиваются на каждом конце конечными точками SFF-8087. Разъемы SFF-8087, как правило, имеют фиксирующие механизмы, которые защелкиваются при вставке кабеля. Это, как правило, обеспечивает надежность соединений в течение долгого времени, даже если есть незначительное движение шасси и вибрация.
При покупке кабелей SFF-8087 обратите особое внимание на оба конца кабелей.
Существует множество вариантов, которые обычно включают от SFF-8087 до SFF-8087, от SFF-8087 до SATA breakout/четыре 7-контактных разъема и от SFF-8087 до SFF-8088. Нужно убедиться, что они покупают правильный кабель для своего приложения.
SFF-8088 Внешний четырехканальный разъем (только данные)
SFF-8088 Внешние разъемы SASИспользуемый в основном для подключения одного шасси к другому с помощью внешних кабелей, SFF-8088 стал наиболее широко используемым соединительным кабелем. Кабель SFF-8088 способен передавать четыре линии передачи данных (эквивалентно внешней версии SFF-8087). Одной важной особенностью здесь является тот факт, что кабели SFF-8088 «фиксируются» на месте, что важно как метод внешнего подключения. Заблокированные кабели позволяют прикладывать некоторое давление к установленному кабелю, не смещая кабель, что может привести к отключению всего шасси дисков. Это важное отличие от типов внешних разъемов, таких как eSATA, которые можно вытащить. 9Кабели 0003
SFF-8088 стоят довольно дорого, но это отличный способ получить высокоскоростное соединение напрямую от RAID-контроллера к корпусу расширителя SAS.
Если у вас нет карты RAID с разъемом SFF-8088, для достижения аналогичного результата можно использовать преобразователь SFF-8087 в SFF-8088.
SFF-8470 Внешний четырехканальный разъем — тип Infiniband (только данные)
SFF-8470 Разъемы Infiniband CX4Infiniband, чего он не может? Для тех, кто не знаком с Infiniband, это более или менее высокопроизводительная вычислительная структура, разработанная для достижения высокой пропускной способности и низких задержек. Кабели CX4 используются с разъемом SFF-8470 для обеспечения высокопроизводительного межсоединения SAS. С тех пор большинство карт SAS нового поколения используют разъем SFF-8088, но некоторые устаревшие продукты все еще можно найти с разъемом SFF-8470. Интересно, что разъемы CX4/SFF-8470 также используются на картах, обеспечивающих высокоскоростную передачу данных между серверами, что делает Infiniband не исключительно разъемом для хранения данных.
Я использовал Infiniband для тестирования Ethernet over Infiniband в 2010 году.
Одно можно сказать наверняка об этих кабелях: кабели типа CX4 дороги! С другой стороны, разъемы SFF-8470, как правило, сделаны из очень прочных металлических корпусов, которые фиксируются на месте. Это значительно превосходит eSATA с точки зрения защиты кабелей от внешних сил, которые могут привести к смещению кабелей eSATA.
SFF-8482 Внутренний одноканальный разъем (данные и питание)
SFF-8482 РазъемыЭтот разъем представляет собой стандартный разъем жесткого диска SAS, совместимый с дисками SAS и SATA. Он обеспечивает передачу данных и питание дисков через один разъем вместо стандартного семиконтактного разъема данных и питания SATA, используемого в большинстве потребительских приложений. Во многих случаях разъем SFF-8482 имеет ответвление кабеля данных от четырехпортового кабеля с четырехконтактным разъемом питания Molex, питающим разъем SFF-8482.
Небольшой совет: в некоторых ситуациях восстановления, когда разъем питания или данных диска SATA ослаб, разъем SFF-8482 может помочь получить данные с диска.
Разъем SFF-8482, обеспечивающий жесткую перемычку между разъемами SATA и питания, что позволяет стабилизировать перемещение разъемов накопителя в процессе восстановления.
Разъем SFF-8482 очень часто используется в объединительных панелях SAS. На картинке видно, что HP использует их в своих серверных объединительных панелях 8x 2,5″ G5. В качестве примечания, эти объединительные платы имеют два разъема SFF-8087 и фирменный разъем питания для подачи питания на диски.
Штыревая часть разъема может быть разъемом питания SAS или SATA и 7-контактным разъемом данных. В то время как диск SATA можно подключить к разъему SAS SFF-8482, нельзя подключить диск SAS к варианту SATA из-за куска пластика, разделяющего пополам 7-контактный разъем данных и разъем питания SATA.
SFF-8484 Внутренний четырехканальный разъем (только данные)
SFF-8484 Разъем Разъемы SFF-8484 обычно используются в контроллерах SAS/SATA более старых поколений, поскольку отрасль перешла на стандарт SFF-8087 для внутренних четырех каналов.
связи. Двумя примерами распространенных RAID-контроллеров с разъемами SFF-8484 являются Dell PERC 5/i и PERC 6i. Общие конфигурации кабелей: SFF-8484 к 4x SFF-8482 (плюс четырехконтактный разъем Molex) или SFF-8484 к четырем 7-контактным разъемам типа SATA.
На данный момент кабели SAS достаточно дороги, поэтому я бы посоветовал воздержаться от плат и объединительных плат с разъемами SFF-8484, если только вы не планируете снова использовать кабели в будущем. На данный момент экосистема SAS действительно отошла от разъема SFF-8484 в пользу стандартизации внутреннего разъема SFF-8087. В результате есть риск приобрести кабель, который будет ограничен или вообще не будет использоваться с будущими контроллерами и объединительными панелями.
SFF-8644 Внешний четырехканальный разъем
Обновление от 1 августа 2012 г. : Еще один тип разъема SAS, который я хотел выделить, — это внешний разъем SFF-8644. Для тех, кому интересно, он используется исключительно как внешний разъем, как и разъем SFF-8088 выше.
Обычно он используется, когда на контроллерах SAS требуется большее количество портов. Например, если необходимо иметь шестнадцать (4 разъема с четырьмя каналами каждый) внешних портов на низкопрофильной плате, эти разъемы составляют примерно половину длины портов SFF-8088, что делает эту конфигурацию возможной.
Тип разъема SFF-8644 не самый распространенный, что делает его довольно дорогим. Как видно, кабели состоят из двух частей печатной платы, поэтому вместо одной кабельной трассы кабель должен быть разделен на две части, по одному проводу, идущему к каждой печатной плате. Это явно увеличивает стоимость, поскольку они не являются прямыми соединителями, ведущими к одной конечной точке. Лично я использую в лаборатории несколько разъемов SFF-8644 — SFF-8088.
Заключение
В наши дни семиконтактные разъемы SFF-8087 и SFF-8088 являются основными игроками для RAID-контроллеров SAS/SATA, адаптеров главной шины и сопутствующих аксессуаров, но полезно знать, что существуют и другие типы кабелей.
. Мы надеемся, что это руководство послужило достойным введением в то, что может показаться простейшей частью уравнения хранения — кабелями. Однако не заблуждайтесь, стоимость кабелей для больших массивов SAS может быть довольно высокой, и эти кабели могут иметь самые разные разъемы на другом конце. Важно убедиться, что приобретаемые кабели имеют правильные фитинги на обоих концах, чтобы гарантировать, что они будут работать для данного приложения. Почти так же важна, как кабель и разъемы, длина кабеля, однако это то, что я позволю читателям выяснить в зависимости от их приложений.
