Щит вводно-распределительный ВРУ. Главный распределительный щит ГРЩ. Щит распределительный ЩР. Щит распределительный групповой ЩР. Варианты исполнения щитов распределительных ЩР.
Вводное устройство (ВУ) – совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть. Вводное устройство (ВУ), включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным устройством (ВРУ) (ПУЭ Издание 7/7.1.3).
Главный распределительный щит (ГРЩ) – распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль главного распределительного щита (ГРЩ) может выполнять вводно-распределительное устройство (ВРУ)… (ПУЭ Издание 7/7.1.4).
Распределительный пункт (РП) – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп… (ПУЭ Издание 7/7.
1.5).
Групповой щиток – устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников (ПУЭ Издание 7/7.1.6).
На вводе в здание должно быть установлено вводное устройство (ВУ) или вводно-распределительное устройство (ВРУ). В здании может устанавливаться одно или несколько вводных устройств (ВУ) или вводно-распределительных устройств (ВРУ). При наличии в здании нескольких обособленных в хозяйственном отношении потребителей у каждого из них рекомендуется устанавливать самостоятельное вводное устройство (ВУ) или вводно-распределительное устройство (ВРУ)… (ПУЭ Издание 7/7.1.22).
При ответвлениях от вводных линий (BЛ) с расчетным током до 25А вводное устройство (ВУ) или вводно-распределительное устройство (ВРУ) на вводах в здание могут не устанавливаться, если расстояние от ответвления до группового щитка, выполняющего в этом случае функции вводного устройства (ВУ) или вводно-распределительного устройства (ВРУ), не более 3 м…(ПУЭ Издание 7/7.
Перед вводами в здания не допускается устанавливать дополнительные кабельные ящики для разделения сферы обслуживания наружных питающих сетей и сетей внутри здания. Такое разделение должно быть выполнено во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРЩ)… (ПУЭ Издание 7/7.1.23).
Мы принимаем заказы на изготовление различных вариантов исполнения щитов распределительных ЩР, работающих в диапазоне токов до 400 Ампер и степенью защиты до IP55. Щитовое оборудование (Щит вводно-распределительного устройства ВРУ, главный распределительный щит ГРЩ, щит автоматического ввода резерва АВР, щит распределительный освещения ЩРО, щит управления и автоматики ЩУА, щит распределительный медицинский ЩРМ) собирается в стандартных металлических шкафах настенного и напольного исполнения, а также в пластиковых корпусах.
При производстве щитового оборудования учитываются специфические требования Заказчика.
При изготовлении щитового оборудования используется продукция ABB, Legrand, Efapel, ИЭК или других производителей предложенных Заказчиком.
Индивидуальный подход к Заказчику, собственное производство, наличие испытательной лаборатории и стендов для проверки щитового оборудования, позволяют предлагать конкурентные цены и оптимальные технические решения.
Щиты вводно-распределительных устройств ЩРВ 10-400А применяются для ввода и распределения электроэнергии до распределительных пунктов (РП) и/или групповых щитков (ЩРО – щит распределительный освещения, ЩРАО – щит распределительный аварийного освещения, ЩРМ – щит распределительный медицинский), а также защиты электроустановок от токов перегрузки и токов короткого замыкания. Щит вводно-распределительного устройства (ВРУ) ЩРВ 10-400 изготовлен в металлическом корпусе настенного исполнения. Конструкция вводно-распределительного устройства (ВРУ) ЩРВ 10-400 разработана с учетом стандартов и рекомендаций Международной Электротехнической Компании (МЭК) по зоновой защите IEC–1312–1 (1995–02) и IEC–1643–1 с учетом требований ПУЭ (Издание 7) и ГОСТ Р 50–571.
В щите вводно-распределительном ЩРВ 10-400 предусмотрено переключение с основной сети электропитания на резервную сеть (дизель-генераторная установка ДГУ) ввод подходящих кабелей от дизель-генераторной установки осуществляется через разъемное соединение. Стандартный разъем установлен в нижней части корпуса. Щит вводно-распределительный (ВРУ) ЩРВ 10-400 изготавливается на токи нагрузки от 10 до 400 Ампер. Исполнение корпуса (степень защиты) выбирается по требованию Заказчика в пределах от IP20 до IP54.
По требованию Заказчика:
- Вводно-распределителное устройство (ВРУ) ЩРВ 10-400 оснащается устройством грозозащиты.
-
Возможна замена неоновых ламп на светодиоды повышенной яркости в модулях индикации вводно-распределительного щита (ВРУ) ЩРВ 10-400, для обеспечения высокой надежности и эргономичности.
Все возможные варианты схем вводно-распределительных устройств ВРУ доступны к заказу.

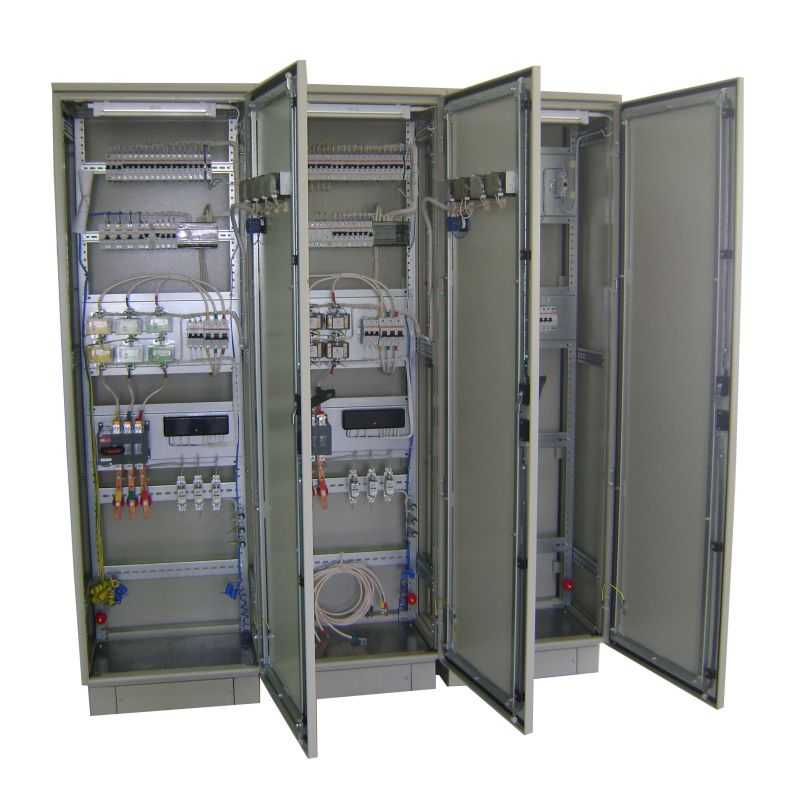

Щит ВРУ. Щит вводно-распределительный ВРУ-630/100 с панелью учета.
Вводно-распределительное устройство ВРУ-630/100 соответствует ГОСТ Р 51321.1-2000, и предназначено для приема и распределения электроэнергии в электрических сетях однофазного/трехфазного переменного тока с номинальным рабочим напряжением 220/380 В, частотой 50 Гц, защиты линий электрической сети при перегрузках и коротких замыканиях, нечастых подключений и отключений потребителей электрической энергии в ручном режиме, ручной, автоматической или комбинированной ручной/автоматической коммутации вводов электрической энергии при возникновении нарушений электропитания на подводящих линиях. Щит вводно-распределительного устройства ВРУ может эксплуатироваться в части воздействия механических факторов внешней среды по группе М1 ГОСТ 17516.1- 90, в части воздействия климатических факторов по п.
Вводно-распределительное устройство размещается в месте эксплуатации и крепится в соответствии с вариантом конструктивного исполнения. К зажимам соответствующих аппаратов подключаются электрические кабели, которые проводятся через сальниковые вводы. При этом сальниковые вводы надрезаются в соответствии с наружным диаметром кабеля. Это обеспечивает легкий натяг сальников на оболочки кабелей. Техническое обслуживание (ТО) вводно-распределительного устройства ВРУ должно осуществляться в соответствии с требованиями главы 1.6 и 1.7 «Правил эксплуатации электроустановок потребителей).
|
№ п/п |
Наименование |
Значение |
|
1 |
Род, тока |
Переменный , частота 50 Гц |
|
2 |
Номинальное рабочее напряжение, В |
380/220 |
|
3 |
Тип АВР |
Один вход – один выход |
|
4 |
Номинальный входной ток, А |
630 |
|
5 |
Вид системы заземления |
PE, N |
|
6 |
Вариант конструктивного исполнения |
Напольный |
|
7 |
Габариты, ВхШхГ, мм |
2100х600х640 |
Узнать цену, как купить…
Вернуться на Главную страницу
Информацию для расчета стоимости и сроков исполнения вводно-распределительного устройства ВРУ запрашивайте через “Обратную связь” или по электронной почте.
Все данные есть в разделе “Контакты”.
Вводно-распределительный щит | шкаф ВРУ напольный — состав, классификация, ГОСТ от производителя ТДС-Прибор
Функцию распределения и контроля поступающего тока в квартиру или дом обеспечивает вводное распределительное устройство (ВРУ). Щит дает возможность сгруппировать электрические приборы и сэкономить пространство.
В этой статье подробно рассмотрим типы и назначение ВРУ.
Что такое ВРУ

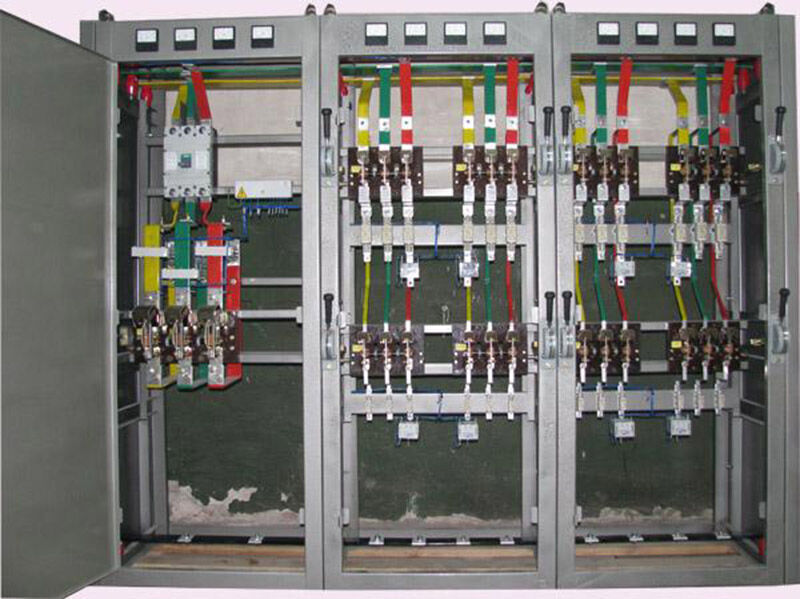

Вводное распределительное устройство жилого и общественного здания предназначено для использования в сети 230/400 В трёхфазного переменного тока частотой 50 Гц в линии с глухозаземлённой нейтралью. ВРУ выполняет функцию защиты сети от перегрузок и коротких замыканий, а также обеспечивает безопасное использование электроприборов при их нечастых оперативных включениях и отключениях. Вводный распределительный щит представляет собой заземленный металлический шкаф, оснащенный необходимой защитой. Внутри этого шкафа располагается все необходимое оборудование:
- Рубильники.
- Предохранители.
- Счётчик электрической энергии.
- Панели аварийного ввода резерва.
- Реле контроля фаз.
- Выключатель аварийного освещения.
- Датчики распределения нагрузки по фазам.
- Вольтметры и амперметры.
Включение амперметров и счётчика энергии происходит через трансформаторы тока. На двери ВРУ может располагаться индикатор основных параметров электросети (тока, срабатывания защит, асимметрии по фазам, и др.).
Кабели и провода подводятся снизу шкафа. Их вывод может быть выполнен снизу или сверху через съемную крышку. При этом жилы проводов и кабели, которые подсоединяются к одному вводному зажиму ВРУ, присутствуют в максимальном количестве и сечении 4×150 мм2.
Область применения ВРУ
Вводные распределительные устройства могут быть установлены на любых сооружениях, в которых предусмотрено наличие электроприборов. ВРУ монтируют практически на всех промышленных и производственных объектах, а также в жилых и общественных зданиях.
Вводно-распределительное устройство не ограничено конфигурацией и числом этажей в постройке. В составе сооружения могут быть различные группы помещений (предприятия общепита, офисы, магазины и др.). Параметры оборудования рассчитываются в проектной документации. Сборка ВРУ происходит с учетом индивидуальных пожеланий заказчика. При этом оборудование полностью соответствуют всем нормам.
Назначение
Главная функция, которую выполняет ВРУ – распределение и контроль поступающего электрического тока с помощью различных систем, находящихся в общем шкафу. Корпус может иметь разную величину, которая будет зависеть от числа контрольно-распределительных рубильников, счетчиков, автоматов, трансформаторов и пр.. ВРУ обеспечивает снабжение жилых и общественных зданий и помещений электрической энергией.
Электроустановки оснащены односторонними панелями, которые можно открыть с одной стороны. ВРУ могут иметь одну, две и три панели. В зависимости от их числа, вводные распределительные устройства бывают следующих категорий:
ВРУ1 – данный тип автоматического оборудования используются в полной комплектации (включает счетчик энергопотребления) вне щитовых помещений (в подвалах, на лестничных площадках).
ВРУ2 – включает все профессиональное оборудование для распределения и контроля электроэнергии. Счетчик потребления электроэнергии отсутствует. Этот тип установок применяется в специальных помещениях.
ВРУ3 – это оборудование отличается небольшой комплектацией и является составной частью главного электрического щита.
По желанию заказчика щит может быть размещен в специальном контейнере. Таким образом, будет обеспечена надежная защита устройства от попадания влаги, пыли, а также влияния других факторов окружающей среды. Наша компания изготавливает оборудование по индивидуальным проектам с возможностью размещения на панели управления дополнительных функций.
Преимущества использования ВРУ
Достоинства распределительного устройства заключаются в его функциях:
- Правильное распределение электроэнергии по объектам потребления.
- Защищает потребителя от коротких замыканий и резких перегрузок благодаря наличию дополнительных рубильников.
- Оперативное включение и отключение электричества в отдельных помещениях, на отдельном оборудовании или устройствах.
В частных домах вводный распределительный щит позволяет распределить электроэнергию по нескольким зданиям (гараж, летняя кухня, баня и т.д.).
Стандартная комплектация ВРУ
Монтажные работы вводно-распределительного оборудования выполняются в специальных шкафах. В стандартную комплектацию входят:
- Медные шины РЕ и N. С медной шиной РЕ провода соединяются с помощью болтов, шайб и гаек. Если необходимо усилить сцепление, то применяются гроверные шайбы. При выполнении этих работ электрик использует электро или механический инструмент. Нулевые рабочие проводники подключаются к шине N.
- Автомат ввода или плавкие предохранители. Автомат ввода необходим для подключения кабеля питания. Номинал оборудования выбирается в зависимости от исходных данных, указанных в проекте системы электроснабжения. Вводный автомат предназначен защищать домашнюю электропроводку от перегрузок, коротких замыканий, отключений питания.
- Разрядники или ограничители от перегрузки. Данное оборудование монтируется после установки аппарата. Разрядники используются, чтобы отслеживать и предотвращать ВРУ от перегрузки в сети электроприборов.
- Блок автоматов распределительных сетей для отдельных групп. Главная функция устройств – групповое распределение электроэнергии. Каждая группа соответствует определенному помещению, системе освещения и другим потребителям, и должна быть оснащена отдельным автоматом.
- Провода и клеммники для коммутации во ВРУ. Каждый провод должен быть отмечен определенным цветом. Красный соответствует фазным проводам, голубой – проводу N, желто-зеленый – проводу РЕ. Концы проводов должны быть промаркированы. Фазные шины рекомендуется окрасить в разные цвета или обозначить, как L1, L2, L По ГОСТ каждый провод должен быть изолирован и защищен проходными втулками.
Данное оборудование монтируется после установки аппарата. Разрядники используются, чтобы отслеживать и предотвращать ВРУ от перегрузки в сети электроприборов.Кроме основного оборудования в водном распределительном устройстве размещается блок учета. В него входит счетчик учета расхода потребляемой энергии.
Стандарты ВРУ по ГОСТу
Производство распределительного устройства должно происходить в соответствии с требованиями, которые указаны в ГОСТ 32396-2013.
Там содержатся сведения, которые касаются эксплуатации системы. Обязательным условием является соблюдение определенных стандартов, требований к электрификации, а также пожарной безопасности.
ГОСТ содержит следующие пункты, относящиеся к распределительным коробкам:
- Требования к устройствам, используемым в мало- и многоэтажных домах, частном секторе и других зданиях. В том числе методы подключения ВРУ к 5- и 4-проводным электросетям.
- Методы, которыми можно классифицировать устройства по наличию или отсутствию компонентов для дистанционного считывания данных.
- Требования к приборам, монтаж которых производится в местах общего доступа. Для установки в загородных домах существуют изделия с двойной системой, защищающей от поражения человека током.
Виды
- Главный распределительный щиток (ГРЩ). Данный вид РЩ относится к категории силовых высоковольтных установок. Представляет собой механическую или электронную систему, обеспечивающую потребителя электроэнергией.
- Распределительное устройство. Включает несколько приборов, которые обеспечивают прием, распределение и учет электроэнергии. Внешне представляет собой металлический корпус со сменными панелями внутри.
- Распределительные щиты. Участвуют в непосредственном распределении электроэнергии, защищают потребителя от перепадов в сети и коротких замыканий.
- Щиты управления и автоматики предназначен для автоматизированных систем (пожарных, вентиляционных, водораспределительных и других).
- Щиты учета. Предназначены для промышленного производства. Выполняют функцию учета электроэнергии в трехфазных сетях.
- Шкаф аварийного ввода резервного питания (АВР). Предназначен для подачи аварийного электропитания при отключении основной системы. АВР применяется практически в каждой электросети. Задача заключается в автоматическом переключении системы на аварийный источник питания. АВР бывает двух типов:
- Приоритетный (с одним каналом питания).
- Бесприоритетный (основным может быть любой источник питания).
Монтаж и подключение вводного распределительного устройства
Выполняется по схеме в соответствии с правилами ГОСТ. При этом все действия выполняются в определенной последовательности. По требованиям электробезопасности, нарушение порядка действий совершенно недопустимо.
- Перед тем, как начать работу по монтажу ВРУ, объект обесточивается.
- Затем выполняется отсоединение вводных питающих кабелей, демонтаж электрооборудования и ВРУ, в случае, если его необходимо заменить.
- Далее непосредственно выполняется монтаж нового ВРУ:
- Выбор крепежа согласно утвержденной схеме.
- Прокладывание кабеля и закрепление жил в соответствии со схемой.
- Прокладывание и закрепление проводов на новом электрооборудовании.
- Подключение вводных кабелей к центральному рубильнику или другому размыкающему устройству.
- Тестирование схемы и маркировка каждого элемента.
- Подключение объекта к питающему фидеру, ввод в эксплуатацию.
Электромонтажные работы должен выполнять только квалифицированный электрик. Некачественно выполненная работа может стать причиной аварий и других опасных последствий.
Самым распространенным нарушением при установке ВРУ, как правило, является неправильное соединение жил проводов в зажимах. Также часто неквалифицированные монтажники нарушают изоляцию кабелей и проводов. В процессе монтажа оборудования может произойти обрыв цепи заземления.
Для того, чтобы не столкнуться с подобными ситуациями, необходимо обращаться к опытным специалистам. После завершения монтажа они проведут необходимые замеры для того, чтобы исключить какие-либо нарушения. По окончанию работы электрик составит технический отчет.
Проверка монтажа ВРУ
Проверочные работы относительно монтажа ВРУ включают в себя:
- Визуальный осмотр собранной схемы и каждого ее элемента.
- Замеры заземления без разрыва цепи заземленных установок.
- Проверка изоляции.
- Замер сопротивления изоляции.
- Замер полного сопротивления петли «фаза-ноль».
- Сопоставление параметров цепи и технических характеристик аппаратуры.
- Подтверждение непрерывности проводников.
- Проверка автоматических выключателей на срабатывание по току.
Вышеперечисленные действия обеспечат надежное и качественное функционирование распределительного оборудования.
Ревизия электрощита
Для того, чтобы ВРУ работал исправно, необходимо один раз в год выполнять профилактический осмотр электрощита или его полную ревизию.
- Для начала нужно обеспечить достаточное освещение.
- После этого следует отключить все автоматы (в том числе вводный). При выполнении работ необходимо соблюдать технику безопасности.
- При обнаружении трещин или сколов на пластиковом корпусе, нужно их устранить.
- Крышка должна открываться и закрываться без каких-либо сложностей.
- После снятия кожуха специалист очищает приборы и провода от пыли. На всех кабелях должны сохраниться маркировки, все автоматы должны быть подписаны.
- Далее следует выполнить проверку всех соединений проводов. На местах контактов не должно быть следов ржавчины и окисления. При необходимости соединение нужно разобрать и зачистить концы провода. После этого на одном из проводов делается петля под болт, а затем повода соединяются с помощью шайбы гравер. Для повышения силы гаечного соединения используется контргайка.
Затем необходимо выполнить профилактику контакта заземления:
- Снять провод заземления.
- Зачистить заземляющий провод.
- Проверить болт.
- Соединить провода и, если нужно, усилить их второй гайкой.
Ревизию лучше доверить квалифицированному электрику.
ВРУ для производств
Распределительные устройства, которые применяются на производственных предприятиях, отличаются потреблением больших мощностей. Поэтому такие ВРУ обязательно должны соответствовать ГОСТу или ТУ.
Конструкции высокомощных ВРУ включают комплекты предохранителей, автоматов, рубильников.
Односторонние — устанавливают около стен, двухсторонние – в любом месте при соблюдении расстояния от стен не менее 80 см. Достоинство односторонних щитов заключается в сохранении пространства. Однако, двухсторонние щиты более удобны в обслуживании.
Производственные помещения, в которые устанавливаются вводные распределительные устройства, должны соответствовать требованиям:
- Запрещено монтировать ВРУ в помещениях с повышенным уровнем влажности, а особенно в зданиях с риском затопления.
- В месте монтажа щита с ВРУ категорически запрещено прохождение газопровода. Другие коммуникации допустимы, но без наличия соединений и запорной арматуры.
- Получать доступ могут только лица с допуском.
- Электро шкаф, который был установлен на лестничной площадке или в коридоре, должен иметь замок, а все рукоятки регулируемых приборов должны быть заперты или сняты.
Доступ к приборам распределительного устройства должен быть только у монтеров электроремонтных бригад.
Щитовые обязательно замыкаются от постороннего вмешательства.
Высоковольтное оборудование
Высоковольтные ВРУ рассчитаны на работу элементов в условиях перегрузки выше 1 кВ. Такое оборудование может быть укомплектовано в шкафах, которые разделены на отсеки. Эти отсеки оснащены токовыми трансформаторами, отходящими кабелями, сборными шинами, выкатной частью и отсеками вторичных цепей.
Каждый отсек надежно изолируется с целью обеспечения безопасного использования. В выкатных модулях монтируются выключатели, трансформаторы, разрядники, трансформаторы собственных потребностей.
Выдвижной элемент может быть расположен в рабочем, контрольном или ремонтном положении. При рабочем состоянии аппарата главные и вспомогательные схемы замыкаются. Если прибор находится в контрольном положении, то главные схемы разомкнуты, а вспомогательные – замкнуты. Ремонтное положение предполагает размыкание обеих цепей. При этом выдвижной элемент находится за пределами шкафа.
Степень защиты
Степень надежности корпуса указывает на то место, куда может быть вмонтирован щит.
Среди наиболее распространенных степеней защиты можно выделить:
- IP20, IP30. Это щитки, которые могут быть установлены в зданиях без повышенной влажности. Такие устройства не влагоустойчивы.
- IP44, IP54. Обладают более высоким уровнем защиты от посторонних предметов, защищены от влаги, поэтому могут быть вмонтированы в помещениях с повышенной влажностью, может быть установлен на улице, но при наличии гидроизоляции от воды.
- IP55, 65. К данной группе относятся щиты, монтаж которых может быть выполнен в зданиях с агрессивными условиями окружающей среды, а также на улице. Отличаются хорошей изоляцией от влаги, дождя и не требуют дополнительной гидроизоляции при монтаже на улице. Корпус полностью защищен от контакта и пыли.
Заказать качественный ВРУ по приемлемой цене на условиях политики конфиденциальности можно в нашей компании. Мы с вниманием относимся ко всем просьбам заказчиков и изготавливаем оборудование по индивидуальным размерам. Наши изделия имеют необходимую электротехническую документацию и гарантию.
При производстве используются лучшие современные технологии и материал очень высокого качества. Ознакомиться с фото нашей продукции можно в каталоге.
При необходимости специалисты компании выполнят качественный электромонтаж по привлекательной стоимости.
Получить консультацию дежурного специалиста и оставить заявку на обратный звонок можно по телефону, указанному на главной странице сайта. Мы перезвоним в удобное для вас время. Для получения полной информации об услугах напишите нам на электронную почту.
