Вилка ШР20П5ЭШ10 – заказать в компании «НПО «Каскад»
Применение Соединители цилиндрические ШР предназначены для объемного монтажа и работы в электрических цепях частотой до 3 МГц при напряжении 850 В.В приборном соединителе без патрубка гайка для крепления кабеля отсутствует.
Обозначение «Э» – условное;
Примечание 2
Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель;
Примечание 3
Покрытие контактов – серебро.
| Максимальное рабочее напряжение постоянного тока, В | 850 | |||||
|
Сопротивление контактов должно быть не более значений |
диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9,0 |
| сопротивление контактов, мОм | 2,5 | 1,0 | 0,75 | 0,3 | 0,15 | |
|
Сопротивление изоляции в нормальных климатических условиях, МОм |
5000 | |||||
|
Минимальная наработка, ч |
5000 | |||||
|
Число сочленений-расчленений, не менее |
500 | |||||
|
Срок сохраняемости, лет |
15 | |||||
| Синусоидальная вибрация | диапазон частот | 1-5000 |
| амплитуда ускорения, м/с2 (g) | 300 (30) | |
|
Механический удар многократного действия |
пиковое ударное ускорение, м/с2 (g) |
350 (35) |
| длительность действия, мс | 2-10 | |
| Механический удар одиночного действия |
пиковое ударное ускорение, м/с2 (g) |
|
| длительность действия, мс | 1-2 | |
|
Линейное ускорение, м/с2 (g) |
2000 (200) | |
|
Температура окружающей среды, °C |
от -60 до +60 | |
|
Смена температур, °C |
от -60 до +110 | |
Атмосферное пониженное рабочее давление, Па (мм рт. ст.) |
1,3*10-4 (10-6) | |
Схема расположения контактов
Разъем ШР20П5ЭШ10 розетка кабельная | РЭК Украина
Разъем ШР20П5ЭШ10 розетка кабельная | РЭК Украина- Главная
- Разъем ШР20П5ЭШ10 розетка кабельная
Технические характеристики
С чем соединяется
Разъем ШР20П5ЭШ10 розетка кабельная
Разъем ШР20П5ЭШ10 розетка кабельная предназначен для использования в электрических цепях переменного и постоянного тока.
Соединители выполнены из двух частей: вилки и розетки.
Они бывают блочными или кабельными. Блочная часть изделия бывает с прямым или угловым патрубком, также возможны вариации без патрубка. Блочные (приборные) соединители винтами фиксируются к изделию. Важно знать, что кабельная вилка/розетка сочленяются только с блочными (приборными) вилка/розетка.
Например, ШР12П1НГ2 вилка кабельная соединяется с ШР12ПК1НГ2 розетка (блочная, приборная) и т.д.
Вилка кабельная ШР не может соединятся с розеткой кабельной ШР.
Назначение
Коннекторы применяются для радиоэлектронной техники различного назначения. Для их установки используется экранированный и неэкранированный кабель. В конструкции представлены до 50 контактов, диаметр которых может быть от 1,5 мм до 9,0 мм.
ШР20П5ЭШ10 имеет сочетание контактов 10 = 2,5 мм. Их поверхность покрыта серебром, повышая надежность и качество радиокомпонентов. Температурный рабочий режим, согласно стандарту ОСТ В 11 0121-91/ГЕО.364.107 ТУ, составляет – температура окружающей среды, °С от минус 60 до плюс 60.
Также, серия разъемов ШР выпускается с никелевым покрытием. Например, ШР20П5ЭШ10Н розетка кабельная. Он более устойчив к температурным режимам работы, °С от минус 60 до плюс 120.
Вес ШР20П5ЭШ10 розетка кабельная не превышает 55 грамм.
По ГЕО.364.107 ТУ, сопротивление для ШР, в зависимости от диаметра, составляет:
- 1,5 мм – не более 2,5 мОм;
- 2,5 мм – не более 1,0 мОм;
- 3,5 мм – не более 0,75 мОм.
Расшифровка маркировки разъемов приведена в разделе «Технические характеристики». Эти разъемы выполнены по установленным стандартам. Надежность их проверена годами работы.

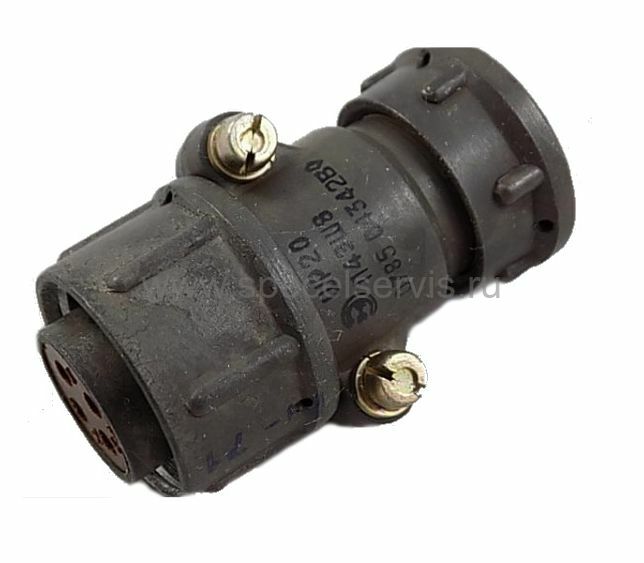

Образец ШР20П5ЭШ10 вы можете увидеть на фото.
Есть вопросы по подборе коннекторов? Можно получить квалифицированную помощь. Опытные сотрудники помогут сориентироваться в поиске нужных компонентов.
У нашей фирмы очень большой опыт подбора и поставки разъемов данного типа. Поставляем как для внутреннего потребителя, так и за рубеж. Можем подобрать для вас разные варианты разъемов. Новые от производителя или с хранения. Это те разъемы которые были выпущены более раннее, но остались в отличном состоянии и стоят на порядок дешевле.
Без рубрики
Разъем CШР60П45ЭГ3 вилка кабельная соединяется со следующими разъемами:
СШР60П45ЭГ3 розетка (блочная, приборная)
СШР60ПК45ЭГ3 розетка (блочная, приборная)
СШР60ПК45НГ3 розетка (блочная, приборная)
СШР60СК45ЭГ3 розетка (блочная, приборная)
СШР60СК45НГ3 розетка (блочная, приборная)
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем CШР36П15ЭШ5 розетка кабельная соединяется со следующими разъемами:
СШР36П15ЭШ5 вилка (блочная, приборная)
СШР36ПК15ЭШ5 вилка (блочная, приборная)
СШР36ПК15НШ5 вилка (блочная, приборная)
СШР36СК15ЭШ5 вилка (блочная, приборная)
СШР36СК15НШ5 вилка (блочная, приборная)
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем ШР60ПК45НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60ПК45НШ1:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 285 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР60У45ЭШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60У45ЭШ2:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 404 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР60П45НШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «60» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «45» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР60П45НШ2:
Токовая нагрузка на одиночный контакт = 7; 17,5 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55У35НШ3 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «35» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем розетка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55У35НШ3:
Токовая нагрузка на одиночный контакт = 7 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 343 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55ПК31НШ3 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «31» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «3» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55ПК31НШ3:
Токовая нагрузка на одиночный контакт = 7; 17,5 и 35 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 283 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55У23НГ1 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Г» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55У23НГ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 294 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55СК23НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55СК23НШ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 366 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55СК23ЭШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «23» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55СК23ЭШ1:
Токовая нагрузка на одиночный контакт = 8; 20; 40; 80 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 437 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР55ПК6ЭГ6 розетка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «55» – условный размер корпуса.
3) «ПК» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «6» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «6» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР55ПК6ЭГ6:
Токовая нагрузка на одиночный контакт = 25 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 2,5 мм = 1,0 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 324 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48У26ЭШ2 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48У26ЭШ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 241 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48СК26ЭГ2 розетка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48СК26ЭГ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 276 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48П26ЭГ2 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «26» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48П26ЭГ2:
Токовая нагрузка на одиночный контакт = 20 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 187 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48У20ЭШ1 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «У» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «20» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48У20ЭШ1:
Токовая нагрузка на одиночный контакт = 10 и 25 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 235 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48СК9НШ1 вилка приборная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «СК» — обозначает, что разъем с угловым патрубком.
4) Следующая цифра «9» — указывает на количество контактов.
5) Буква «Н» — в маркировке разъема обозначает что разъем для неэкранированного кабеля.
6) Буква «Ш» после буквы “Н” обозначает, что разъем вилка.
7) Цифра «1» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48СК9НШ1:
Токовая нагрузка на одиночный контакт = 10; 25; 100 и 200 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 2,5 мм = 1,0 мОм; ø 5,5 мм = 0,3 мОм; ø 9,0 мм = 0,15 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 282 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
Разъем ШР48П7ЭГ2 вилка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «48» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «7» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Г» после буквы “Э” обозначает, что разъем вилка.
7) Цифра «2» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР48П7ЭГ2:
Токовая нагрузка на одиночный контакт = 10; 50 и 100 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 1,5 мм = 2,5 мОм; ø 3,5 мм = 0,75 мОм; ø 5,5 мм = 0,3 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 191 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.

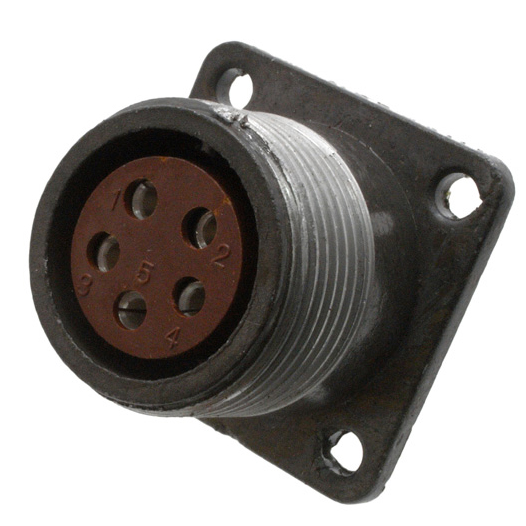

Разъем ШР20П5ЭШ10 розетка кабельная соединяется со следующими разъемами:
ШР20П5ЭШ10 вилка (блочная, приборная)
ШР20ПК5ЭШ10 вилка (блочная, приборная)
ШР20ПК5НШ10 вилка (блочная, приборная)
ШР20СК5ЭШ10 вилка (блочная, приборная)
ШР20СК5НШ10 вилка (блочная, приборная)
ШР20П5ЭШ10 розетка кабельная взаимозаменяемая с:

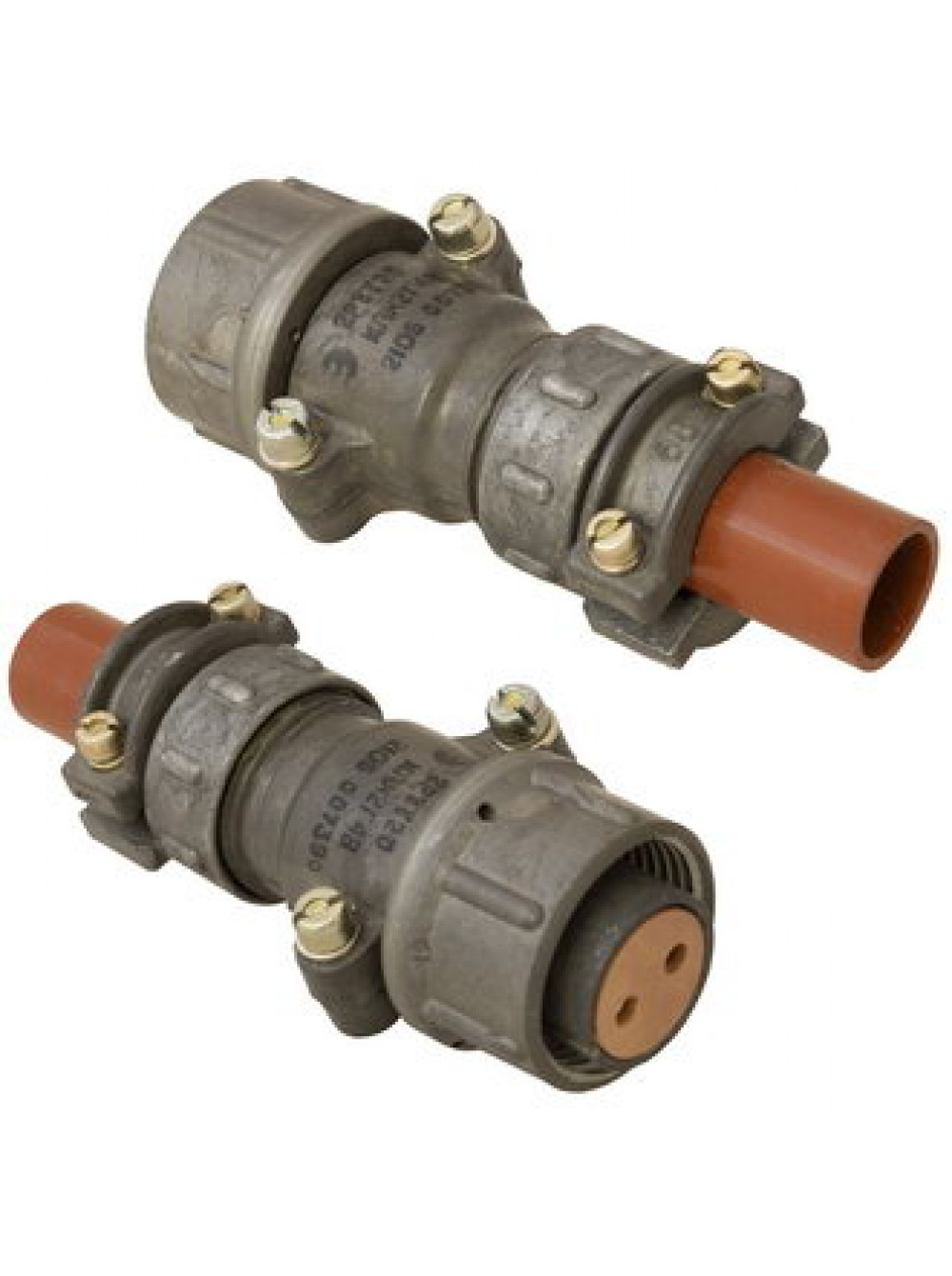

2РТТ20КПЭ5Г40В розетка кабельная
У нас можно купить провод для пайки разъемов БПВЛ, БПВЛэ, ПТЛ-200, ПТЛэ-200
Разъем ШР20П5ЭШ10 розетка кабельная общие технические характеристики.
1) ШР – тип соединителя.
2) Цифра «20» – условный размер корпуса.
3) «П» — обозначает, что разъем с прямым патрубком.
4) Следующая цифра «5» — указывает на количество контактов.
5) Буква «Э» — в маркировке разъема обозначает что разъем для экранированного кабеля.
6) Буква «Ш» после буквы “Э” обозначает, что разъем розетка.
7) Цифра «10» в конце названия разъема обозначает сочетание контактов.
Технические характеристики ШР20П5ЭШ10:
Токовая нагрузка на одиночный контакт = 25 Ампер.
Максимальное рабочее напряжение = 850 Вольт.
Сопротивление контактов ø 2,5 мм = 1,0 мОм.
Сопротивление изоляции не менее 5000 Мом.
Минимальна наработка = 1 000 часов.
Масса соединителя – 55 г.
Число сочленений – расчленений составляет 500 раз.
Вибрация:
диапазон частот, Гц -1…5000 ускорение, м/с2- 300 (30g)
одиночные удары: ускорение, м/с2- 5000 (500g)
многократные удары: ускорение, м/с2- 350 (35g)
линейные нагрузки: ускорение, м/с2 – 2000 (200g)
Климатическое исполнение – УХЛ.
Метод монтажа: монтаж производится методом пайки.
Минимальный срок хранения составляет 15 лет от даты производства.
Или свяжитесь с нами, наши КОНТАКТЫ.
РАЗЪЕМ ШР20П5ЭШ20 – Провода, разъемы
Разъем ШР20П5ЭШ20 цилиндрический низкочастотный и предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.
Данные разъемы состоят из двух частей : вилка и розетка. Вилки и розетки могут быть как приборными, так и кабельными.
Блочная часть соединителя выполняется без ниппеля, с прямым или угловым ниппелем; кабельная часть – с прямым или угловым ниппелем.
Соединение разъемов – резьбовое, поляризация корпуса одношлицевая.
Покрытие контактных элементов – серебро, никель.
Вариант монтажа – пайка.
Эти соединители предназначены для монтажа с экранированными или неэкранированными кабелями с помощью концевой гайки ниппеля.
Соединители предназначены для внутренней и наружной (при условии защиты от пыли и воды заказчиком) электропроводки в климатическом исполнении
Основные технические характеристики соединителей ШР:
Общие характеристики соединителей ШР : | |
Тип соединителя: | Негерметичный | Климатическое исполнение: | всеклиматическое |
Корпус обычный размер: | 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 |
Конструкция разъема: | Вилка, розетка |
Тип корпуса: | Блок (прибор), кабель |
| 9 0002 Модификация монтажного элемента: | Без ниппеля, с прямым ниппелем, с угловым ниппелем |
Тип связывания: | Полога |
Поляризация тела: | Одношлицевой |
Крышка контактных элементов: | Серебро, никель |
Монтажная конфигурация : | Объем, пайка |
Технические параметры разъемов ШР : | |
Общее количество контактных элементов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 |
Максимальная сила тока на один контакт, А: | 20. |
Максимальная токовая нагрузка на разъем, А: 9 0003 | 20….675 |
Сопротивление контактных элементов, не более, МОм: | |
Максимальное рабочее напряжение, В: | 850 |
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 5000 |
Вибрация синусоидальная, диапазон частот, Гц: | 1… .5000 |
Вибрация синусоидальная, ускорение, м/с2 (g): | 300 (30) |
Механический импульс одинарного действия с ускорением, м/с2 ( г): | 5000 (500) |
Механический импульс повторного действия с ускорением, м/с2 (г): | 350 (35) |
9 0002 Низкое атмосферное давление, Па (мм рт. ст.): | 1,3·10-4(10-6) |
Рабочая температура окружающей среды °С: | от -60 до +60 9 0022 |
Изменения температуры относительно до температуры перегрева контактных элементов, °С: | от -60 до +110 |
Минимальная наработка, ч: | 1000 |
Количество муфт-разъединителей: | 500 |
Срок годности, лет: | 15 90 022 |
…200ВИЛКА ШР20П5ЭШ20 – Провода, разъемы
Разъемы предназначены для использования в сетях постоянного и Электрические цепи переменного (частотой до 2 МГц) напряжения до 850 В. Соединитель состоит из двух узлов: вилки и розетки. Вилки и розетки ШР предназначены для установки как на корпусах оборудования, так и на кабелях.
Разъем со стороны панели не имеет внешней оболочки, имеет прямую или угловую оболочку.
Разъем со стороны кабеля имеет прямую или угловую оболочку.
Соединители подходят для экранированных и неэкранированных кабелей, пригодность зависит от конструкции накидной гайки. Диаметры контактов: 1,5 мм, 2,5 мм, 3,5 мм, 5,5 мм, 9,0 мм (контакты 5,5 мм и 9,0 мм съемные). Контакты посеребренные или никелированные.
Соединители предназначены для внутренней и наружной установки (с учетом защиты корпуса) в северном климатическом исполнении.
Структура обозначения разъема:
SHR | 20 | P | 90 025E | G | ||
Диаметр соединителя | Исполнение: Соединитель со стороны агрегата: P – без оболочки PK – прямая оболочка SK – угловой корпус Разъем со стороны кабеля: P – прямой корпус U – угловой корпус | Количество контактов | Тип корпуса концевой гайки (1): Э – для экранированные кабели N – для неэкранированных кабелей | Тип контактов (2): Разъем со стороны панели: SH – вилка G – розетка Разъем со стороны кабеля: Ш – розетка Г – вилка | Расположение контактов условное обозначение |
Примечания:
• Со стороны блока разъем без корпуса не имеет конца орех.
«Е» в данном случае является фиктивным символом.
• Тип контакта разъема со стороны кабеля обозначен в соответствии с типом разъема со стороны панели, к которому он подходит.
• Левосторонние вилки со стороны кабеля имеют дополнительный символ «L» в аннотации
Примеры:
Вилка со стороны блока ШР28П4ЭШ5-К
Розетка со стороны кабеля ШР20П4ЭШ8-К
Электрические параметры:
Диаметр контактов, мм | 1,5 | 2,5 | 3,5 | 5,5 | 9 |
Контактное сопротивление (для посеребренных контактов), не более, мОм | 2,5 | 1 | 0..75 | 0,3 | 0,15 900 22 |
Контактное сопротивление (для никелированных контактов), не более, мОм | 5 | 2 | 1,5 | 0,75 | 0,6 |
Сопротивление изоляции в обычных климатических условиях 5000 МОм
Пиковое значение напряжения 850 В
Параметры надежности
Количество циклов включения-отключения | 500 |
Минимальный срок службы | 1500 часов |
Срок хранения | 15 лет |
Условия эксплуатации
Синусоидальные колебания: | |
Диапазон частот, Гц | 1-5000 |
Ускорение м/с2 (г) | 300 (30) |
Механический удар: | |
Одиночный, ускорение м/с2 (g) | 5000 (500) |
Многократное, ускорение м/с2 (g) | 350 (35) |
Рабочая температура окружающей среды, оС | 9 0025
