Как штробить стены под проводку — Инструменты штробления

Прокладка электропроводки проводится как в квартирах в новых домах, так и в рамках перепланировки, капитального ремонта здания, которое находится в эксплуатации. Для этого применяют различные способы и инструменты. Можно штробить стены под проводку перфоратором или дрелью, использовать болгарку или штроборез. Каждый метод имеет свои особенности, которые мы рассмотрим более подробно.

Требования к штробам

Электрическую проводку лучше всего прокладывать в стене, закрывать штукатуркой и чистовой отделкой. Чтобы выполнить такие работы правильно, следует учитывать нормы СНиП и соблюдать требования, которые предъявляются к таким коммуникациям:

Составлять схему нужно с минимальным количеством поворотов.
Штробы следует нарезать параллельно основным элементам конструкции – только по горизонтальным и вертикальным линиям. Отклонение допускается, если работы ведутся на мансарде с параллельно наклонными поверхностями.
Ширина и глубина борозды должна быть не более 25 мм, провода в нее должны укладываться полностью, не создавая выступающих участков. Если для монтажа предполагается использовать трубки, то можно увеличить параметры. Длина штробы не должна превышать 3 метров.
Обязательно следует соблюдать отступы. Расстояние от плиты перекрытия должно быть на уровне от 15 до 40 см, от углов, оконных и дверных проемов – 10 см, от газовых труб – от 40 до 50 см.
Не допускается штробление по горизонтальным швам в несущих стенах, запрещается перерезать арматуру.

Инструмент для выполнения работ

Выбор инструмента для нарезания штроб зависит от материала стен. Для бетона используют перфоратор и угловую шлифмашинку. Для кирпича – штроборез.

Молоток и зубило

Если нужно сделать небольшие канавки в оштукатуренной поверхности, можно использовать ручной инструмент. Такой способ является трудоемким, поэтому применяется при незначительном объеме работ. Для бетонных или кирпичных стен он не подходит. Работы выполняются в таком порядке:

по намеченному краю делается выемка;
поперек борозды прорезается полоса и молотком пробивается канавка на 10 мм.

Штроба с помощью зубила и молотка получается достаточно грубой.

Перфоратор с насадкой

Для нарезки канавок в бетоне применяют перфоратор со сверлом и насадкой «лопатка». С ее помощью можно удобно выдолбить длинное углубление. На участок наносится разметка, вдоль которой делают отверстия с шагом в 1,5 см и глубиной 2,5 см.

С помощью ударного инструмента можно достаточно быстро и точно подготовить канавку под проводку. Но, ее края при этом получаются не очень ровными. Если нужно сделать углубление под монтаж розетки, разметку делают «штыком», а потом дорабатывают «лопаткой».

Болгарка

Сделать точную нарезку в бетонной поверхности можно с помощью болгарки, оснащенной диском с алмазной крошкой. На первом этапе делают разметку – проводят две линии, расстояние между которыми должно равняться ширине канавки. По линиям производится рез алмазным кругом, материал между ними удаляется перфоратором или ручным инструментом. При таком способе образуется много пыли, для удаления которой следует использовать пылесос.

Штроборез

С помощью профессионального инструмента можно сделать аккуратную и ровную борозду с точным соблюдением нужных параметров. В отличие от болгарки штроборез имеет два круга с абразивным напылением, расстояние между которыми регулируется.

Глубина прохода фиксируется. Также он оснащен специальным приспособлением, которое улавливает пыль и твердые частицы стройматериала. Этот инструмент целесообразно использовать в условиях масштабного строительства, стоимость погонного метра его работы выше по сравнению с другими способами.

Технологии и особенности штробления стен

Несмотря на разные технические характеристики применяемых инструментов, технология штробления практически одинакова во всех случаях. Скорость подготовки борозд зависит от вида стройматериала. Быстрее всего можно нарезать канавки в штукатурке или пористых блоках, более трудоемкой является прокладка штроб в бетоне и кирпиче.

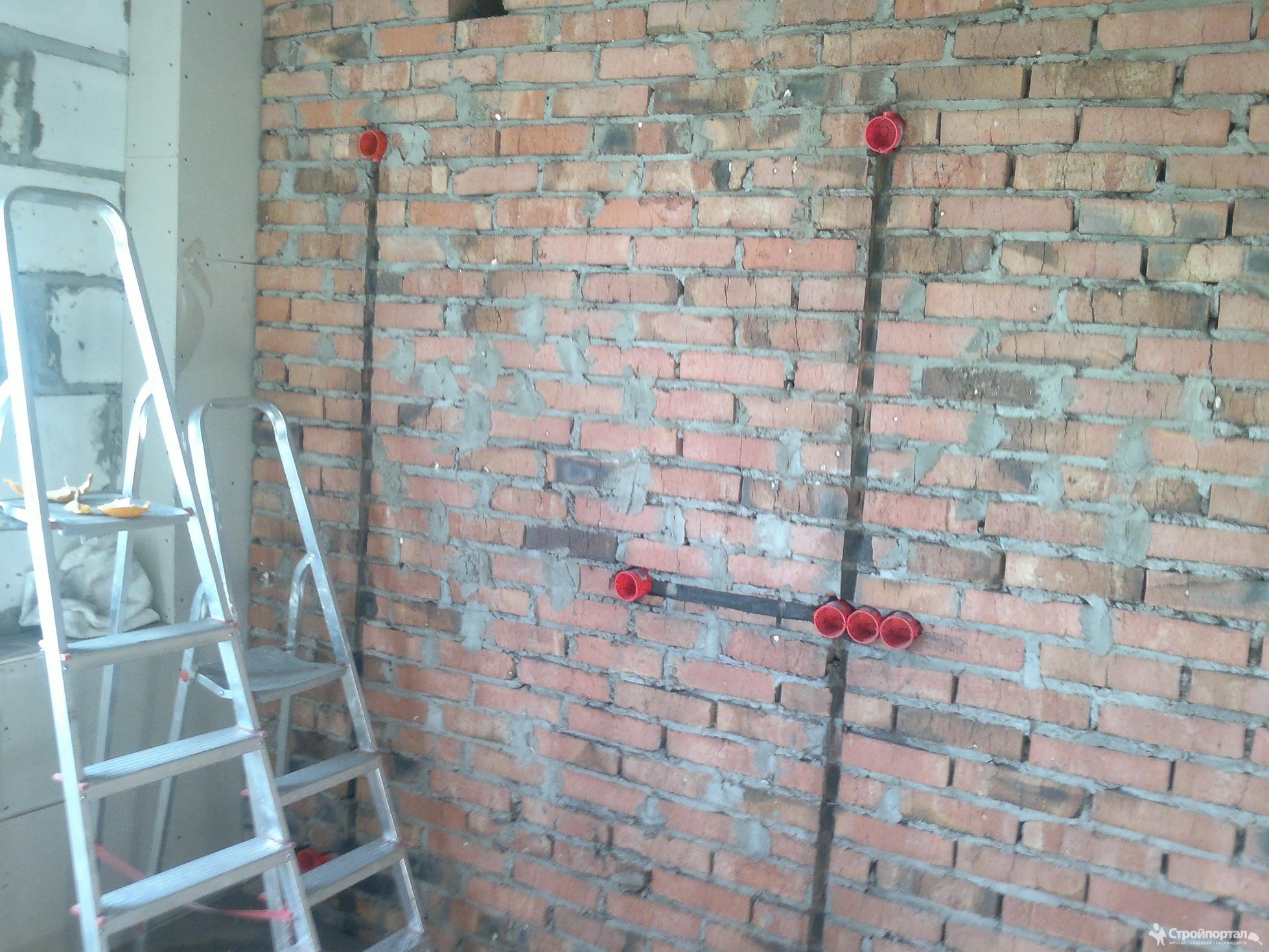

До начала работы составляется план, на котором отмечают маршрут прокладки кабеля, розетки, светильники, выключатели. Такую же схему переносят на стены.

Маршрут, по которому будет прокладываться кабель, а также все точки сверления проверяют на наличие старой электропроводки. При наличии проводов или металлических элементов план корректируют. После этого выполняют основные работы. На первом этапе делают полости под розетки и распределительные коробки, потом их соединяют бороздами.

Штробление стен с применением разного инструмента имеет особенности, которые следует учитывать:

кирпич и бетонная структура могут содержать полости и небольшие камни, поэтому использовать угловую шлифмашинку следует аккуратно, чтобы не потерять управление;
при сверлении дрелью используют сверло с самым большим диаметром, для контроля глубины на нем делают отметку изолентой;
в плите перекрытия, которая является основанием пола, нарезать штробы нельзя, прокладывать коммуникации возможно в бетонной стяжке;
для монтажа кондиционера нарезают канавки шириной 6 см, глубиной 5 см, в которые можно уложить кабели, трубки с теплоизоляцией и гофрированной трубки для отвода влаги.

6 советов по штроблению стен под проводку

Содержание статьи

Капитальный ремонт квартиры – это почти всегда замена электропроводки, которая с течением времени перестает отвечать все более высоким требованиям хозяев и не справляется с возросшей нагрузкой. Владельцам квартир в новостройке также приходится иметь дело с прокладкой проводки. Чтобы получить не только качественный, но и эстетичный результат, провода прячут в углубления – штробы. Можно ли справиться со штроблением стен под проводку собственными силами или лучше привлекать специалиста? Какие правила придется учесть? Какой инструмент понадобится?

Нормы, которым следуют при штроблении стен

Начало любой работы – это составление плана, а когда речь идет о проводке, то необходимо учитывать еще и ряд правил. Заранее продумайте расположение всех розеток, выключателей, светильников и бытовых приборов. Отметьте на плане каждую из точек потребления электроэнергии. Также на чертеже необходимо обозначить трассу, по которой будут проходить провода. Можно все это изобразить на бумаге, а можно использовать специализированные программы.

При составлении плана электропроводки и определяясь, где будут проходить штробы, учитывайте следующие моменты, регламентированные СНиП 3.05.06-85

штробы должны быть строго вертикальными или горизонтальными. Это через годы облегчит кому-то жизнь при поиске проводки в стене. Единственное исключение – штробление стен с уклоном, как, например, на мансарде, тогда штроба должна быть параллельна наклону стены;
максимальная ширина штробы – 30 мм, глубина – 26 мм;
длина трассы от распределительной коробки к точке – не более 3 м;
между двумя точками допускается только один поворот провода, так как каждый поворот – это источник повышенного нагрева кабеля;
расстояние от штробы до газовой трубы и батареи – не менее 50 см, от двери и окна – не менее 10 см, от пола и потолка – от 5 см;
штробить внутренние несущие стены запрещено, так как при повреждении материала может оголиться арматура, в результате чего запустится процесс коррозии, а это обязательно скажется на прочности всего здания. Но все же несколько вариантов выхода из ситуации есть – об этом читайте ниже;
углы и напольные плиты перекрытия штробить нельзя. Проводку можно спрятать в бетонной стяжке, в кабель-канале.

Штробление стен – пыльный и шумный процесс, потому обязательно работать в маске, а лучше – в респираторе, а также в перчатках и очках. Работы проводите с 10 до 17, делая перерывы, чтобы сохранить добрососедские отношения.

Разметка поверхностей

Подготовка к штроблению стен заключается в следующем:

обнаружить старую проводку, для чего используются тестеры и индикаторы. Хорошо, если у вас есть план старой проводки, но, как показывает практика, так везет далеко не всем. Место прохождения старой проводки необходимо отметить на стене;
старую проводку надо обесточить, а если это совсем невозможно, то новая линия не должна пересекаться со старой;
новый маршрут проводки также отмечается на стенах от распределительной коробки к каждой точке подключения;
дверные проемы лучше завесить влажной тканью. Даже если дверное полотно будет закрыто, пыль проберется в щели и заполонит остальные комнаты.
