Модульно-штыревое заземление своими руками: инструкция, монтаж

Монтаж модульно-штыревого заземления является отличным вариантом установки заземляющей системы (заземляющего контура) в частном доме. В данном случае продолжительность монтажных работ существенно сокращается. Функции заземлителя при этом не уступают контуру заземления, выполненному по схеме треугольник с помощью сварки и другим аналогичным системам (линейной, глубинной, электролитической и т.д.). В этой публикации мы подробно покажем, как смонтировать модульно штыревое заземление своими руками и какое преимущество оно имеет перед другими системами.

Конструкция системы

Чем же интересна эта система для собственников частных домов и что входит в ее комплект? Конструкция состоит из стальных штырей длиной 1,5 метра с электрохимическим медным покрытием и имеющих возможность соединяться с помощью муфт. Для соединения горизонтальных и вертикальных частей конструкции в комплект входят латунные зажимы. Конусообразные наконечники предназначены для облегчения погружения штырей в землю.

Модульно-штыревое заземление

Сборка модульно-штыревого заземления производится в следующем порядке: на верхнюю часть штыря накручивается муфта, в которую в свою очередь монтируется ударная головка (насадка для забивания). На нижнюю часть конструкции устанавливается стальной наконечник. Он упрощает процесс заглубления штырей заземления в землю. Есть несколько разновидностей наконечников, область применения которых зависит от твердости грунта.

Комплект модульно-штыревого заземления

Помимо этого, к комплекту прилагается специальная токопроводящая паста, назначение которой – защита от коррозии и постоянное поддержание электрического сопротивления при эксплуатации. Электропроводящая паста наносится на все резьбовые соединения конструкции.  От коррозии можно использовать специальную влагонепроницаемую клейкую ленту, она устойчива к кислотам, солям и газам, не пропускает влагу.

Последовательный монтаж элементов

Установка модульно-штыревого заземления производится легко и просто. Резьбу первого штыря смазываем токопроводящей антикоррозийной пастой и накручиваем на нее конусообразный наконечник. На другой конец таким же образом устанавливаем соединительную муфту и вкручиваем в нее ударную головку, предназначенную для защиты штыря от ударной нагрузки перфоратора.

Установка заземлителя в грунт

Модульно-штыревое заземление, которое собрали, опускаем в заранее подготовленное углубление в земле. Нужно максимально глубоко воткнуть его в грунт своими руками. Затем подключить к сети перфоратор и вставить его насадку в ударную (направляющую) головку. Таким образом штырь будет погружаться в грунт при воздействии на него ударной силы перфоратора. Для присоединения следующего стержня необходимо оставить примерно 20 см от земли.

Ниже мы приводим инструкцию завода-изготовителя по монтажу системы заземления с помощью перфоратора

Инструкция по монтажу модульно-штыревого заземления

После этого следует замерить сопротивление заземления. Для этого необходимо снять ударную головку и к тому месту, где она располагалась подсоединить специальный прибор, омметр.

Прибор для измерение сопротивления заземления М-416

После того как заглубили первый штырь в землю на всю длину, направляющая головка для перфоратора снимается и через соединительную муфту прикручивается следующий штырь. На верхнюю часть снова монтируем соединительную муфту и направляющую головку под перфоратор, после чего процесс повторяется.

Обратите внимание! Штыри модульной системы допускается располагать не только в линию. Их можно вбивать в угловых точках по системе треугольника, а также по дуге. Суммарное сопротивление растеканию тока, создаваемое всей цепочкой, не должно превышать 3-4 Ома.

Количество вбиваемых штырей будет зависеть от суммарного сопротивления растеканию тока всей системы.  На рисунке ниже указывается схема изменения сопротивления в зависимости от длины электродов (штырей):

График зависимости сопротивления растеканию заземлителя

После заглубления всех штырей необходимо их соединить горизонтальным заземлителем с помощью латунных зажимов. Один из вертикальных заземлителей соединяется через проводник с электрическим щитом.

Недостатки и преимущества

Если сравнить модульно-штыревое заземление с заземляющим контуром, изготовленным с помощью сварки, то штыревое заземление будет иметь следующие преимущества:

• Легкая и простая установка;
• Монтаж можно произвести самостоятельно своими руками;
• Не требуются сварочные работы, так как вся система монтируется с помощью зажимов и соединительных муфт;
• Нет тяжелых земляных работ;
• Система не поддается коррозии, так как состоит из омедненных элементов и соответственно имеет продолжительный срок службы;
• Все элементы модульно-штыревой системы обладают высоким качеством, так как изготовлены на промышленном предприятии;
•  Дополнительные подготовительные работы не требуются.

Единственным минусом модульно-штыревого заземления является его высокая цена. Но, учитывая все вышеуказанные преимущества, данная система является самым выгодным вариантом для обеспечения электробезопасности частного дома.

Видео по теме

В завершение нашей статьи предлагаем посмотреть видео о монтаже штыревого заземлителя с помощью перфоратора.

Модульно штыревое заземление: своими руками, инструкция, монтаж

Модульно-штыревое заземление обеспечивает минимальное сопротивление грунта распространению в нем электрического тока. Такой способ заземления находит широкое применение в промышленных, административных зданиях, частных домах. Расскажем, как сделать его своими руками, какие правила нужно знать при работе с устройством.

Что включает в себя система?

Система продается комплектом, но при необходимости, можно приобрести его компоненты отдельно.

В комплект включены:

• Вертикальные металлические полутораметровые стержни с резьбой, обработанные медью.

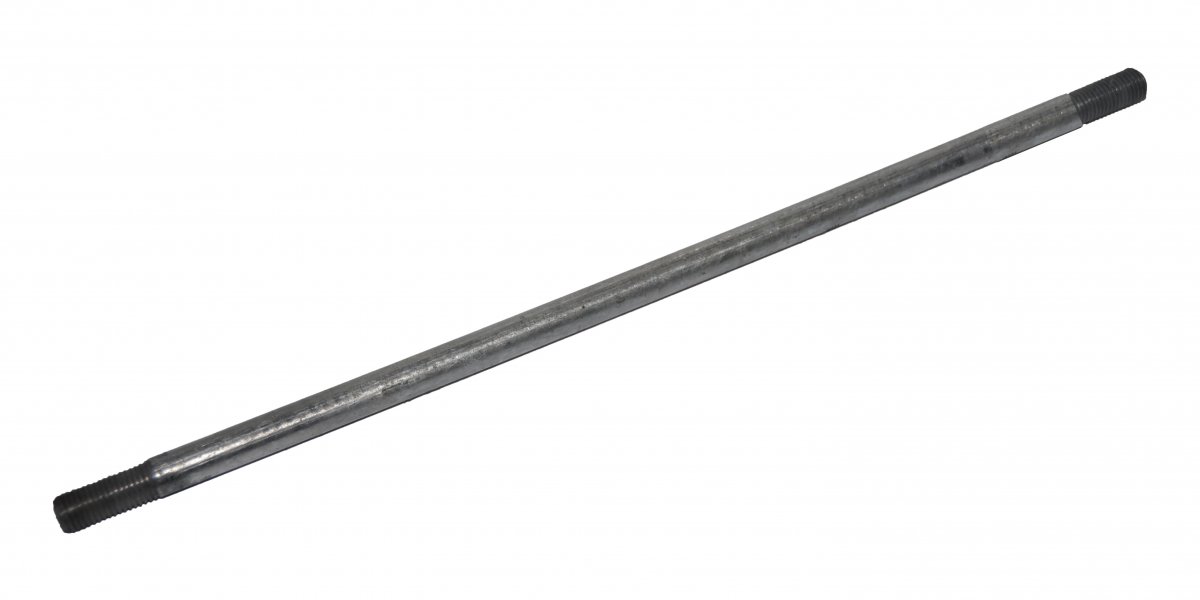

Штырь 58-11″UNC Длина стержня: 1500 мм. Диаметр стержня: 14,2 мм. Резьба: 5/8”-11 UNC с двух сторон омедненная. Протяженность резьбы: 30 мм. Вес, 1,85 кг.

• Латунные резьбовые муфты, служащие соединительными элементами между штырями.



Муфта соединительная МС-58-11 Латунь Л-63 (допускается изготовление из бронзы). L=70 мм. Диаметр 22 мм. Резьба внутренняя: 5/8”-11 UNC. Протяженность резьбы 60 мм. Вес 0,114 кг.



• Латунные зажимы, соединяют металлический штырь с металлической полосой.



Латунные зажимы универсальные МС-58-11



• Наконечники, надеваемые на стержень, вертикально вставляющийся в грунт. Существует несколько видов наконечников, предусмотренных для обычной и очень твердой почвы, значительно облегчающих погружение за счет острого нижнего конца.



Наконечник 58-11″UNC L= 42 мм. Ø20 мм. Резьба: внутренняя 5/8”-11 UNC. Протяженность резьбы: 20 мм. Вес 0,045 кг.



• Посадочная площадка с ударным винтом, служащая для передачи усилия от вибрационного молота.



Посадочная площадка служит для передачи усилий от отбойного молотка на стержень. Посадочная площадка 5/8”-11 UNC L= 53 мм. Ø 23,6 мм. Резьба наружная 5/8”-11 UNC L=35 мм Вес 0,110 кг.



Насадка ударная НУ Длина 265 мм. Основная часть Ø 18 мм. Рабочая часть Ø 11,7 мм. Длина рабочей части 14,5 мм.



• Для защиты от коррозии все соединительные элементы на резьбе покрываются входящей в комплект поставки антикоррозийной графитной пастой. Она не растекается даже при сильном нагревании и служит для поддержания электрического сопротивления.
• Пластичная, влагостойкая, устойчивая к воздействию агрессивных растворов антикоррозийная лента служит для защиты от разрушения всех металлических элементов заземления.

Для обслуживания системы требуется устройство ревизионного люка.

1. Посадочная площадка с ударным винтом. 2.Установочная муфта. 3. Зажим, удерживающий стержень в вертикальном положении. 4. Соединительная муфта. 5. Заземляющий стержень. 5. Металлический наконечник.

Конструкция модульно-штыревого заземления

Преимущества модульной системы заземления

Система модульно-штыревого заземления отличается следующими преимуществами:

• Легкость монтажа — для установки понадобится один или два человека, минимум инструментов. Читайте также статью: → «Контур заземления: монтаж».
• Исключается большой объем земляных и сварочных работ, все соединения производятся через муфты. Установку можно провести за 3-4 часа.
• Занимает менее 1 кв. метра площади. Ее можно установить даже в подвальном помещении или возле стен здания.
• Срок службы составляет более 30 лет.
• Не подвержена коррозии, так как все элементы покрываются антикоррозийными смазочными веществами.
• Все детали системы изготавливаются в заводских условиях, соответственно, имеют высокое качество.
• Для установки пригодны практически любые виды грунта.

Недостатки модульно-штыревой системы

Модульно-штыревым системам также свойственны и некоторые недостатки:

• Высокая стоимость модульной заземляющей системы.
• Невозможность проведения монтажа на каменистом грунте.
• Ввод в эксплуатацию предполагает оформление акта скрытых работ, составления протокола измерений сопротивления, а также разработку технического паспорта со схемой заземления. Документы необходимо хранить на протяжении всего срока использования. Читайте также статью: → «Подключение к электросети».

Монтаж системы своими руками

Монтаж можно выполнить с привлечением специалистов или собственными силами. Для выполнения работ потребуются:

• отбойный молоток или перфоратор, значительно упрощающий установку устройства;
• измеритель сопротивления.

Этапы установки системы:

1. Рассчитываем необходимую глубину залегания, определяемся с требуемым количеством стержней и величиной их погружения в грунт.
2. Отступив на 1,5 м от стены здания, роем яму шириной, длиной и глубиной по 20 см, отступив на полтора метра от стены.
3. Вблизи места проведения монтажных работ устанавливаем измеритель сопротивления, на расстоянии 10 и 25 метров от него забиваем в грунт измерительные электроды, подключаем прибор.

Совет №1. Если нет возможности измерить сопротивление после установки каждого штыря, можно заглубить систему на более низкий уровень от 15 до 30 метров, и вызвать представителей лаборатории, которые произведут все необходимые замеры и оформят документацию.

Схема расположения электродов при модульно-штыковой системе

4. Подготавливаем устройство. Обрабатываем резьбу с обеих сторон графитной пастой (или аналогичным составом). Надеваем наконечник на резьбу, на второй конец устанавливаем соединительную муфту. Накручиваем посадочную ударную насадку, которая будет контактировать с вибрационным молотом. Удерживать стержень в вертикальном положении будет специальный зажим.
5. Вставляем в яму наконечником вниз подготовленный стержень. Используя отбойный молоток, заколачиваем стержень в землю, оставив 20 см над поверхностью для стыковки со вторым стержнем. Снимаем посадочную ударную насадку.
6. Измеряем сопротивление, соединив измеритель со стержнем.
7. Обрабатываем муфту токопроводящей антикоррозийной пастой и вкручиваем в нее следующий стержень, а на него снова муфту, обработанную пастой. Устанавливаем насадку и вколачиваем в землю по той же схеме с использованием молота. Измеряем сопротивление. Вновь наращиваем стержень, повторяя это действие до тех пор, пока сопротивление не достигнет 4 Ом.
8. Последний штырь забиваем на такую глубину, чтобы из него можно было выкрутить муфту, и оставляем над землей около 10 см.

Готовое модульно-штыревое заземление

9. Далее соединяем вертикальный заземлитель с горизонтальным заземляющим проводником. Зажим состоит из трех пластин, имеет четыре крепления на болтах. В нем предусмотрены разъемы под заземляющий стержень, кабель и стальную полосу. На наружный конец штыря привинчиваем зажим — той стороной, которая предназначена под стержень. На другую сторону зажима привинчиваем болтом кабель или металлическую полосу, укладывая между ними пластину, защищающую от коррозии контактирующие между собой элементы. Все болтовые соединения обрабатываем пластичной влагостойкой лентой.
10. Устанавливаем ревизионный люк.

Совет №2. Вместо готового ревизионного люка, имеющего достаточно большие размеры, можно использовать канализационную муфту. Снизу на муфту крепится заглушка из фанеры с отверстием под стержень.

Если позволяет грунт, то штыри можно углубить до 40 метров. При невозможности погружения стержней в грунт на необходимую глубину, следует выполнить монтаж обычных заземлителей. Их количество будет зависеть от сопротивляемости почвы.

С помощью модульной системы можно выполнить различные виды заземления: на одну точку, очаговое, гребенчатое, многоточечное. Способ установки выбирается в зависимости от типа почвы и площади участка для монтажа. Читайте также статью: → «Разновидности систем заземления».

Показатели сопротивления грунтов

Величина сопротивления грунта показывает, насколько хорошо в нем будет осуществляться растекание тока. Значение этого показателя во многом зависит от состава грунта, фракции и плотности прилегающих друг к другу частиц.

Таблица сопротивления грунта

Тип грунта	Сопротивление, Ом/м
Вечно мерзлый грунт	500-50000
Сухой песок	400-4000
Влажный песок	10-400
Суглинок	10-150
Глина	20-60

Приборы, требующие заземления

Для некоторых электроприборов необходимо дополнительное заземление, кроме розетки с заземляющим контуром. Без устройства качественного заземления потенциально может быть опасна для работа следующих приборов

1. Микроволновая печь. На задней стенке установлена клемма для подключения к заземлению. Но в инструкции к ней указана лишь общая фраза «требуется заземление» и больше ничего не уточняется. Без подключения к заземлению, микроволновая печь, может создавать фон опасный для здоровья человека.
2. Стиральная машина. Зачастую прикосновение к ней вызывает легкое покалывание и пощипывание — пропускается электрический ток. Чтобы избежать этого и полностью обезопасить себя, необходимо заземление стиральной машины.
3. Электрическая духовая печь.
4. Если подключить корпус компьютера к заземлению, скорость работы интернета повысится в несколько раз, система не будет «зависать».

Сравнение заземления модульного и обычного

Сравнительная характеристика обычного заземления и модульной системы показывает множество очевидных преимуществ модульно-штыревого заземления.

Обычное заземление	Модульно штыревое заземление
Требуется выполнение сварочных работ	Сварочные работы не выполняются
Трудоемкий и продолжительный процесс, нуждающийся в выполнении больших объемах землянах работ	С монтажом может справится даже один человек без опыта работы
Для транспортировки необходим грузовой автомобиль	Всю систему может унести в руках один человек
Требуется резка материала	Монтаж происходит при помощи муфт и болтовых соединений, резка не требуется
Необходима значительная площадь	Требуемая площадь установки — 1 кв. м

Распространенные ошибки при монтаже

• Наиболее часто встречающейся ошибкой при монтаже модульного заземления является недостаточное заглубление штырей, которые можно повредить при выполнении хозяйственных работ. Рекомендуется прокладка соединительных и заземляющих проводников на глубине 0,5-0,7 м.
• Часто последний штырь не удается полностью погрузить в грунт. Его необходимо обрезать болгаркой.
• Нельзя забывать про обработку всех мест соединения элементов системы антикоррозийной пастой.

Часто задаваемые вопросы

Вопрос №1. Можно ли устанавливать заземление, если грунт на участке частично состоит из гравия или мелкого строительного мусора?

Можно, если при этом используется технология электролитического осаждения меди на сталь. Применение такой технологии разрешено техническим Циркуляром «РосЭлектроМонтажа» №11/2006.

Вопрос №2. Какова должна быть минимальная площадь сечения использующегося проводника?

Оптимальная площадь сечения — 150 мм² для стали и 50 мм² для меди. Допускается использовать также стальную полосу 0,5х3 см.

Вопрос №3. Каким образом можно установить заземление частного дома в январе, когда грунт уже замерз?

Модульно-штыревое заземление в частном доме можно смонтировать непосредственно в нем — в подвале или подполе, совмещенном гараже. Чтобы сэкономить длину использующихся проводов, щиток можно установить недалеко от точки заземления.

Вопрос №4. Где лучше всего выполнить зажим провода?

Ниже уровня пола — зажим надежно скрыт и не мешает при передвижении по дому, однако, при этом возникают некоторые сложности в обслуживании.

Вопрос №5. Каким образом можно повысить надежность муфтового соединения отдельных штырей?

Повысить механическую прочность стержней в местах резьбового соединения можно установкой термоусадочки, не входящей в комплект поставки системы.

Оцените качество статьи:

Модульное заземление

Модульное заземление ZANDZ (пр. Россия) предназначено для монтажа заземляющих устройств (заземлителей) на жилых объектах (дом, дача), на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях.

Такой заземлитель представляет собой сборную конструкцию, состоящую из соединенных вместе стальных штырей длиной 1,5 метра, покрытых слоем меди.



---

Достоинства модульного заземления

Преимущество модульно-штыревой конструкции:

• легкость монтажа электрода на глубину до 30 метров, без применения специализированной техники и инструментов. Все операции осуществляет 1 человек. Большая глубина позволяет получать очень эффективное заземление.

• минимальная площадь, занимаемая заземлителем позволяет монтировать такое заземление в подвалах зданий, либо в близости от стен дома в виде всего одной точки. Компактность сводит к минимуму необходимые земляные работы.

• все детали сопрягаются без сварки *

Превосходство промышленного изготовления элементов это:

• великолепная стойкость всех деталей к коррозии, что выражается в сроке службы заземлителя до 100 лет.

• полная устойчивость медного покрытия штырей к механическим повреждениям (например, изгибу и отслоению) при монтаже, что позволяет вести монтаж в грунтах с присутствием гравия или мелкого строительного мусора
  (за счет использования технологии электролитического осаждения меди на сталь).

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техциркуляром 11/2006 ассоциации “РосЭлектроМонтаж” (ссылка на документ)



---

Комплекты заземления

Для строительства заземляющих устройств с необходимыми характеристиками (например, для достижения необходимого сопротивления заземления) применяются различные готовые комплекты модульного заземления ZANDZ (пр. Россия), которые содержат всё, необходимое для монтажа заземляющего электрода.

Все компоненты легко сопрягаем друг с другом.

Выпускается пять разновидностей готовых комплектов, отличающихся общей длиной штырей, основным предназначением и комплектацией:

ZZ-000-015

универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 15 м или трех глубиной по 5 м
(4,5 + 4,5 + 6 м).

Используется в качестве заземлителя с низким сопротивлением растеканию и заземлителя для молниезащиты объекта.

---

ZZ-000-030

универсальный заземлитель для монтажа в виде сборного электрода: одного глубиной 30 м или трех глубиной по 10 м

(10,5 + 10,5 + 9 м).

Используется в качестве заземлителя с очень низким сопротивлением растеканию и заземлителя для молниезащиты объекта.

---

ZZ-000-045

многоэлектродный заземлитель в виде 15 сборных электродов глубиной по 3 м.

Используется в качестве распределенного заземлителя с низким напряжением прикосновения.

---

ZZ-000-424

заземлитель для монтажа на контейнерных объектах связи или энергообеспечения
(4 сборных электрода по 6 м).

---

ZZ-000-636

заземлитель для монтажа на контейнерных объектах связи или энергообеспечения
(6 сборных электрода по 6 м).



Глубинный заземлитель
(ZZ-000-015 и ZZ-000-030)

Малое количество вертикальных электродов, установленных на большую глубину

Традиционный заземлитель

(комплект ZZ-000-045)

Большое количество вертикальных электродов, установленных на небольшую глубину

Специальный заземлитель
(ZZ-000-424 и ZZ-000-636)

Монтаж заземления для контейнерных объектов



---

Комплектация

Готовые комплекты модульного заземления ZANDZ – это универсальное решение для типовых случаев. При необходимости в состав комплекта можно включить любое требуемое количество комплектующих (индивидуальные комплекты поставляются под заказ).







Комплектующие

Штырь заземления омедненный резьбовой (D14; 1,5 м)

Это стальной тянутый стержень диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения медью чистотой 99.9%, образующей покрытие с молекулярной и неразрывной связью со сталью.

Высококачественная сталь в таком заземлителе выполняет кроме электропроводящей еще и необходимую для зарывания электрода в почву – механическую роль. Штыри обладают высоким пределом прочности на разрыв 600 Н/мм² и могут быть погружены в грунт при помощи отбойного молотка на большую глубину (до 40 метров).

Толщина медного покрытия составляет не менее 0.250 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслоению, сцарапыванию при монтаже. Особенно это важно на резьбе, где более тонкий слой меди будет полностью разрушен от нагрузок и трения с муфтой во время заглубления.

Эти особенности гарантирует высокую коррозийную устойчивость штыря заземления и обеспечивают столь долгий срок службы (до 100 лет).

По краям методом накатки нанесена резьба для их взаимного соединения с помощью соединительной муфты.

	ZZ-001-065
Вес:	0,074 кг
Длина:	50 мм
Диаметр штыря:	14 мм
Диаметр резьбы:	16 мм



---

Муфта соединительная резьбовая

Латунная муфта предназначена для соединения штырей друг с другом. Она изготовлена таким образом, чтобы штыри соприкасались друг с другом в самом центре муфты и движущая энергия, необходимая заглублению штырей в почву, муфте не передавалась. Таким образом не происходит “рассеивания” ударного импульса и также снимает с муфты механическую нагрузку.

	ZZ-002-061
Вес:	0,082 кг
Длина:	60 мм
Диаметр:	21 мм



---

Наконечник стартовый

Остроконечный стальной наконечник упрощает заглубление штырей в твердый грунт.

	ZZ-003-061
Вес:	0,074 кг
Длина:	50 мм
Диаметр:	22 мм



---

Головка направляющая для насадки на отбойный молоток

Предназначена для упрощения процесса заглубления штырей заземления, а также для повышения безопасности работы как человека, так и инструмента.

При монтаже головка крепится к штырю заземления через соединительную муфту. Размеры головки подобраны таким образом, чтобы движущая сила не повредила муфту, т.е. ударный импульс передается непосредственно штырю, минуя ее.

	ZZ-004-060
Вес:	0,088 кг
Длина:	55 мм
Диаметр:	25 мм



---

Зажим для подключения проводника

Профилированный зажим из нержавеющей стали с болтами М10. Позволяет соединять омедненный штырь с заземляющим проводником – круглым проводом либо полосой (шириной до 40 мм).

Возможно безопасное использование стального и оцинкованного проводника – для этого внутри зажима находится прокладка, препятствующая образованию электрохимической связи между сталью/цинком и медью.

Для предотвращения самоотвинчивания резьбовых соединений “болт-гайка” используются пружинные шайбы (шайбы Гровера / гровер-шайбы), установленные между поверхностью зажима и гайкой.

	ZZ-005-064
Вес:	0,158 кг
Длина:	70 мм
Ширина:	70 мм
Высота:	30 мм



---

Смазка токопроводящая

Применяется для уменьшения электрического сопротивления между штырями и муфтой, а также дополнительной защиты торцов штырей (в муфте) от коррозии. Смазка также используется для направляющей головки, облегчая ее снятие после заглубления очередного штыря. Во время монтажа смазка наносится на резьбу деталей.

	ZZ-006-000
Вес общий:	0,152 кг
Вес пасты:	0,100 кг
Высота:	200 мм
Ширина:	60 мм
Толщина:	50 мм



---

Лента гидроизоляционная

Лента используется для защиты соединения штыря с заземляющим проводником от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и механических свойств в течении многих лет.

Изготовлена из нетканого синтетического волокнистого материала, пропитанного и покрытого нейтральным составом на основе насыщенного нефтяного углеводорода (петролатум) и инертного кремнийсодержащего наполнителя. Остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высокогерметичная в отношении воды, водяного пара и газа.

С помощью этой ленты предохраняются только зажимы для подключения проводника.

	ZZ-007-030
Вес:	0,422 кг
Высота ленты:	30 мм
Диаметр бухты:	150 мм
Длина в бухте:	10 м



---

Насадка на отбойный молоток

Стальная насадка с подкаленным бойком передает усилие отбойного молотка на направляющую головку (на монтируемые штыри). Адаптирована для работы с отбойными молотками с посадочным местом SDS-Max.

	ZZ-008-000
Вес:	0,478 кг
Длина:	250 мм
Диаметр:	18 мм





---

Дополнительные элементы

Колодец инспекционный / контрольный ZANDZ для обслуживания (для всех типов грунта; пластик)

Полипропиленовый колодец необходим для обеспечения доступа к месту контакта заземляющего электрода (штыря заземления) и заземляющего проводника. Устанавливается над местом соединения на одном уровне с грунтом.

	ZZ-550-002
Вес 1 метра:	2,6 кг
Длина:	290 мм
Ширина:	240 мм
Высота:	205 мм



---

Проволока омедненная стальная (D 10 мм / S 80 мм²)

Проволока стальная с высококачественным медным покрытием толщиной 70 мкм применяется в качестве заземляющего проводника с большим сроком службы (30 и более лет).

Проводник поставляется в бухтах по 10/20/50 метров (GL-11150-10 / GL-11150-20 / GL-11150-50).

	GL-11150
Вес 1 метра:	0,63 кг
Диаметр:	10 мм



---

Проводник заземляющий (ПВ-1 25 мм²)

Медный одножильный, многопроволочный и многожильный проводник сечением от 4 до 185 мм² в ПВХ изоляции используется для соединения заземлителя с объектом (ГЗШ в щите).

Проводник поставляется метражом и в готовых бухтах по 3/5/10 метров
(ZZ-500-103 / ZZ-500-105 / ZZ-500-110), опрессованных с одного конца наконечником с отверстием под болт D8 для присоединения к ГЗШ в щите.

Бухты	ZZ-500-103	ZZ-500-105	ZZ-500-110
Длина:	3 м	5 м	10 м
Вес:	1,4 кг	2,3 кг	4,55 кг
Внешний диаметр: (с изоляцией)	7,5 мм	7,5 мм	7,5 мм
Диаметр отверстия под болт:	8 мм	8 мм	8 мм



---

Устройство для выпрямления

Устройство для выпрямления предназначено для выравнивания проволоки диаметром от 6 до 10 мм и полосы заземления шириной от 20 до 45 мм и толщиной от 3 до 4 мм.

	ZZ-510-700	ZZ-510-900
Вес:	14,5 кг	12 кг
Длина:	0,3 м	0,6 м
Ширина:	0,3 мм	0,2 мм
Высота:	0,15 мм	0,2 мм
Кол-во роликов	7 шт	9 шт



---

Полосогиб ручной

Полосогиб ручной предназначен для гибки полосы заземления шириной до 40 мм и толщиной до 8 мм и проволоки диаметром до 10 мм.











Модульно-штыревое заземление: этапы монтажа

В последнее время модульное заземление начинает пользоваться значительной популярностью. Если вы также планируете установить модульно-штыревое заземление, тогда помните, что сложность работ в этом случае значительно сократится.

Если рассмотреть этот вариант более детально, тогда можно сказать о том, что он практически ничем не уступает другим системам. После изучения этой статьи вы узнаете, как сделать модельно-штыревое заземление своими руками. Также вы сможете найти информацию про основные преимущества этой системы.

Конструктивные особенности

На данный момент многие люди, даже и не знают, что представляет собою подобная система. Если изучить систему, тогда можно сказать о том, что она состоит из стальных полуторометровых штырей, которые в дальнейшем будут обрабатываться медью и соединяться с помощью специальных муфт. Также в комплекте системы вы сможете встретить специальные зажимы, с помощью которых будет происходить соединение горизонтальных и вертикальных контуров. Ниже вы сможете рассмотреть схему модульного заземления:

Модульно-штыревая система может устанавливаться следующим образом: на верхнюю часть штыря будет монтироваться специальная посадочная площадка, которая также должна будет соединяться с муфтой. На нижнюю часть конструкции будет устанавливаться специальный наконечник. Эта насадка вам может потребоваться для передачи силы вибромолота.

Во время приобретения наконечников вы сможете заметить, что они могут иметь определенные разновидности. Их область применения в большинстве случаев будет зависеть именно от грунта, в котором они будут использоваться.

Кроме этого, к комплекту также в обязательном порядке должна будет прилагаться специальная электропроводящая жидкая паста. Ее основным назначением считается защита от коррозии, а также постоянная поддержка электрического сопротивления во время эксплуатации. Наносить подобную пасту вам необходимо будет на все болтовые соединения, которые будут располагаться в вашей конструкции.

Этапы монтажа

Принцип установки подобного вида заземления считается достаточно простым. Сначала на первый штырь вам потребуется надеть специальный наконечник. Перед установкой подобного штыря вам потребуется нанести токопроводящую пасту. На другой конец, вам также потребуется навинтить соединительную муфту и обработать ее антикоррозийной пастой. Затем уже будет накручиваться специальная площадка для приложения сил вибромолота.

Теперь готовое модульно-штыревое заземление необходимо поместить в заранее подготовленную яму. Затем вибромолот потребуется подключить к сети и поставить его к площадке стержня. Таким образом штырь сможет погрузиться в грунт на всю длину. Единственное, что потребуется запомнить так это то, что необходимо просто оставить 20 см. После этого вам потребуется замерить сопротивление готовой конструкции. Для этого вам потребуется снять посадочную площадку и присоединить специальный прибор.

Когда первый стержень будет располагаться в земле на всю длину, тогда посадочная насадка будет сниматься и через соединительную муфту монтируется на другой штырь. В конструкции также будет присутствовать специальный зажим, который в дальнейшем сможет удерживать штырь в вертикальном положении и будет подниматься по установленному устройству вверх. На готовую конструкцию снова необходимо установить соединительную муфту и вибромолот, а затем следует повторить весь процесс. Если вам будет интересно, тогда также можете прочесть, как организовать правильное заземление в частном доме.

После установки каждого вертикального стержня потребуется проверять сопротивление растеканию. Установка штырей будет происходить до тех пор, пока вы не добьетесь необходимого сопротивления. На рисунке ниже вы сможете увидеть схему изменения сопротивления в зависимости от длины.

Затем потребуется соединить горизонтальный заземлитель и вертикальный проводник. Чтобы справиться с подобной задачей необходимо к концу стержня, что выступает из земли крепить латунный зажим и присоединить горизонтальный заземлитель. В конструкции между штырем и горизонтальным кабелем будет размещаться специальная пластинка, которая в дальнейшем сможет защитить готовую конструкцию от коррозии. Когда система будет полностью подсоединена, то места сварки потребуется обработать специальной клейкой лентой.

Основные преимущества и недостатки

Модульно-штыревое заземление на сегодняшний день может иметь определенные плюсы и минусы. Если систему сравнить со стандартным заземлением, тогда с уверенностью можно сказать, что она будет иметь следующие достоинства:

1. Простоту в установке.
2. Система занимает небольшую территорию.
3. Монтаж необходимо осуществлять с минимальным количеством работников.
4. Установку можно выполнить без проведения сварочных работ.
5. Заземление можно будет считать полностью устойчивым к коррозии, так как оно будет обрабатываться специальным покрытием.
6. Вбить систему не составляет никакого труда.
7. Все элементы этой конструкции изготовляются производственным путем.

В этой системе теперь также можно встретить и минусы. Основным минусом считается стоимость этой системы. Но несмотря на этот недостаток ее можно считать достаточно выгодной. Если перейти на современный рынок, тогда можно с уверенностью сказать о том, что здесь будет присутствовать просто огромное количество разнообразных конструкций. Именно поэтому вам потребуется выбрать то, что подойдет лучше всего.

Дополнительная информация

Чтобы сделать штыревое заземление своими руками вам потребуется оформить определенный пакет документов. Основными документами, которые вам могут потребоваться являются: протокол измерений, акт скрытых работ, а также паспорт монтажа со схемой. Эти документы обязательно должны находится у владельца дома.

Теперь вы можете посмотреть видео, на котором рассказано, как выполнить монтаж штыревого заземлителя отбойным молотком.

Надеемся, что эта информация была полезной и теперь вы точно знаете, что такое модульно-штыревое заземление и основные его преимущества.

Читайте также: как измерить сопротивление контура заземления.

Глубинное заземление OBO Betterman комплект на 7,5 метров

Модульно-штыревое заземление оцинкованное комплект OBO Betterman применяется для монтажа контура заземления частного дома, дачи, защиты сервера и является надежным на сегодняшний день в области систем заземления. Глубина заземления 7,5 метров.Произведено заземление в Венгрии. Данный комплект  монтируется с помощью обычного молота.

Если Вы сомневаетесь в выборе системы заземления или Вам необходимо выполнить монтаж контура заземления, обращайтесь по нашим телефонам. Мы будем рады ответить на все Ваши вопросы.

Заказать модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www. energomag.net

(095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Заземление модульное глубинное комплект
Стержень оцинкованный со шлицом длина 1,5 м, диаметр 20 мм	5 шт
Зажим универсальный	1 шт
Наконечник погружения заземлителя	1 шт
Водоблокирующая лента DENSO	1 шт
Обушок для забивания стержня заземления	1 шт
Полоса металлическая оцинкованная 30х3,5 мм	5 метров
Тип покрытия заземлителя	Цинк
Глубина заземлителя	7,5 метров

Штыревое и химическое заземление от ООО «Молния»

Сегодня для обеспечения безопасности различных объектов возможно использование различных методов заземления. Наиболее известными и востребованными видами являются штыревое и химическое, которые имеют различные достоинства и технические особенности эксплуатации. Квалифицированные специалисты компании «Молния» помогут подобрать оптимальное решение конкретно для ваших целей и характеристик здания или сооружения.

Модульно-штыревая система заземления –  это омедненные либо оцинкованные штыри, которые последовательно наращиваются по мере углубления в землю (на глубину до 15 м). Для соединения между собой вертикальных электродов заземления применяется полоса или круглый проводник. Глубинное заземление и омедненное покрытие выступают залогом уменьшения сопротивления растеканию тока в земле. Кроме того, медное покрытие штырей гарантирует более длительную и надежную службу используемых технических средств и их повышенную устойчивость к негативным факторам.

Преимуществами такого вида заземления являются:

• Компактность размещения и возможность установки даже на ограниченном пространстве, быстрота и легкость установки (все делается с помощью одного вибромолота или кувалды – двумя людьми, или в одиночку).
• Не требуется сварка: стержни соединяются муфтами, верхние части – зажимами. Зажимы защищаются антикоррозийной лентой.
• Штыревой глубинный метод монтажа помогает добиться требуемого значения сопротивления, кроме того, его использование меньше зависит от промерзания грунта и подразумевает гораздо меньше земляных работ при установке.
• Высокий срок службы в грунте благодаря антикоррозийному покрытию, смазке и ленте.
  Омедненное: защита от коррозии 30 лет, срок службы > 50 лет.
  Оцинкованное: защита от коррозии 10 лет, срок службы > 30 лет.

Для использования такого способа монтажа заземляющего устройства мы предлагаем:

Активное соляное заземление (электролитическое) – высокотехнологичное и современное заземляющее устройство, которое оптимально для сложных грунтов (многолетнемерзлый и песчаный, крупнообломочный и скальный). Подобное заземление базируется на принципе искусственного повышения электропроводимости грунта при помощи равномерного увеличения концентрации активного вещества (соляного наполнителя) в околоэлектродной среде, а именно в грунтовом катализаторе. Эффективность такого метода не зависит от сезона, отличается стабильностью, кроме того, монтаж соляного заземления прост и оперативен. Оно безопасно для почвенного слоя, при этом подходит для мерзлой земли и топких грунтов.

Получить более подробную информацию о представленных товарах, принципах работы и особенностей монтажа можно, обратившись к нам по контактам, указанным на сайте.

ZandZ.su — заземление и молниезащита

Модульное заземление применятся для монтажа заземляющих устройств на жилых объектах, на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, на промышленных предприятиях. Основной принцип модульно-штыревого заземления – это монтаж вертикальных заземлителей на глубину до 30 метров, что позволяет получать эффективное сопротивление растеканию электрического тока. За счет модульности вертикальных заземлителей есть возможность монтажа системы на ограниченных площадях ( в подвалах домов или вблизи стен зданий) с минимум земляных работ. Монтируемое заземляющее устройство может иметь удобную, индивидуальную для конкретного случая конфигурацию с любым числом вертикальных элементов, а сами вертикальные элементы могут быть смонтированы на любую глубину: Все компоненты модульного заземления промышленного производства, что гарантирует полную совместимость друг с другом. Для монтажа электродов используется ручной электрический отбойный молоток (перфоратор) мощностью 45Дж. Для передачи ударных нагрузок от вибромолота к погружаемому заземлителю используется головка, присоединяемая через муфту к верхнему электроду. Заземляющие электроды изготовлены из круглой стали диаметром 14,2-17,2 мм, покрытой электролитическим способом медью (чистотой 99,9 %) слоем толщиной 0,25 мм. Данное покрытие гарантирует высокую коррозионную стойкость и срок службы электрода в грунте не менее 40 лет. Электроды изготавливаются длиной от 1,2 до 3,0 м. Между собой электроды соединяются посредством резьбовых латунных муфт. Остроконечный стальной наконечник упрощает заглубление штырей в твердый грунт. Комплекты заземляющих устройств Для удобства монтажа доступны к продаже готовые комплекты систем модульного заземления ZandZ. Комплекты из омедненной стали ZZ-6 Комплект «Заземление в частном доме» 6 метров, состоящий из четырёх 1,5-метровых стальных штырей, покрытых слоем электротехнической меди. ZZ-000-015 Универсальный заземлитель для монтажа в виде одного сборного электрода глубиной 15 метров или трех сборных электродов глубиной по 5 метров (4,5 + 4,5 + 6 м). ZZ-000-030 Универсальный заземлитель для монтажа в виде одного сборного электрода глубиной 30 метров или трех сборных электродов глубиной по 10 метров (10,5 + 10,5 + 9 м). ZZ-000-045 Многоэлектродный заземлитель в виде 15-ти сборных электродов глубиной по 3 метра. ZZ-000-424 Заземлитель для монтажа на контейнерных объектах (4 сборных электрода по 6 метров). ZZ-000-636 Заземлитель для монтажа на контейнерных объектах (6 сборных электродов по 6 метров). Комплекты из оцинкованной стали ZZ-000-115 Комплект заземления из нержавеющей стали универсальный (15 метров). ZZ-000-130 Комплект заземления из нержавеющей стали универсальный (30 метров). Комплектующие можно приобрести отдельно. Купить

Электролитические заземляющие электроды созданы специально для грунтов, обладающих высоким удельным сопротивлением (скальный грунт, песок, вечномерзлый грунт и пр. ). В таких грунтах обычно затруднено или принципиально невозможно использование классического способа заземления. Основной элемент – это химический электрод, представляющий из себя медную или нержавеющую трубу с отверстиями, в которую засыпается электролитическая соль. Соли, приникая в окружающий грунт, повышают его электропроводность. Кроме того, электролитическая соль предотвращает промерзание вечномерзлого грунта вокруг электрода. Пространство вокруг электрода заполняется грунтовым заменителем из смеси графитовой крошки со специальным видом глинистого минерала предназначенного для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания. Комплект электролитического заземления ZZ-100-102 содержит все, необходимые для монтажа заземляющего электрода, компоненты, легко сопрягаемые друг с другом. Электрод – заземлитель горизонтальный – Труба из нержавеющей стали в виде буквы “L” с перфорацией в горизонтальной части, заполненная смесью минеральных солей. Заполнитель околоэлектродный – Грунтовый заменитель из смеси графитовой крошки со специальным видом глинистого минерала предназначен для увеличения площади электрического контакта электрода с почвой, а также для обеспечения равномерности процесса выщелачивания. Колодец для обслуживания – Пластиковый колодец предназначен для установки над вертикальной частью электрода (глубина погружения не более 50 см). Зажим для подключения проводника Профилированный зажим из нержавеющей стали с болтами М8 (М10). Позволяет соединять медный канат от электрода с заземляющим проводником – круглым проводом либо полосой (шириной до 40 мм). Лента гидроизоляционная Лента используется для защиты соединения (зажима) от почвенной и электрохимической коррозии путем полного вытеснения воды (влаги) из места соединения, без которой процесс коррозии невозможен. При этом лента не теряет своих физических и механических свойств в течении многих лет. Обслуживание электролитического заземления Обслуживание электрода – очень простое. Оно состоит в периодическом (раз в несколько лет) открытии крышки электрода и визуальном определении количества солевой смеси внутри него. Если смесь полностью превратилась в электролит, то электрод заправляется: в него засыпается новый объем солей. Больше ничего не нужно. Заправки электрода достаточно на минимальный срок службы – 10 лет (в среднем – 15 лет). Поэтому первый осмотр рекомендуется проводить не ранее этого срока. Купить

pullldown – Можно ли использовать тягу для привязки линии к земле?

Изменить: я не знаю, как мне удалось неправильно истолковать 2013 год как 2017, но, поскольку я нашел это в Google, я оставлю его в надежде, что это заинтересует других

Оба других ответа касались вашей конкретной ситуации, однако один из заданных вами вопросов довольно интересен и может дать хорошие возможности для обучения, поэтому я попытаюсь разобраться с ним в более общем смысле:

нельзя ли использовать в качестве заземления выдвинутый штифт

Это будет работать, но это будет полностью зависеть от того, какой ток вы хотите, чтобы штырь мог опускаться. В общем, подключение к высоким сопротивлениям, таким как вывод микроконтроллера, будет работать, но все, что требует значительного тока, начнет иметь проблемы.

Выводы с понижающими резисторами на них будут немного выше земли – и чем выше номинал резистора, тем больше вывод будет над землей; но для большинства значений понижающего напряжения напряжение на них будет незначительным. Однако главная проблема – это снижение тока. Что, если вы захотите пойти на крайности и заземлить что-то более мощное, чем цифровой вход, например, усилитель для наушников?

В этом случае микросхема должна потреблять значительные токи (сотни миллиампер).Предположим, он подключен к входному выводу Arduino Uno с понижающим резистором 20 кОм. Микроконтроллер в Uno – это Atmega328, и в таблице данных указан входной ток утечки в 1 микроампер. Это ток, который протекает через понижающий резистор, чтобы снизить напряжение на выводах, поэтому, когда к выводу не подключено ничего, кроме понижающего резистора, напряжение на этом выводе будет равно $$ V_ {pin} = I_ {утечка} \ times R_ {pullup} = 1 \ mu A \ times 20k \ Omega = 0,02V $$

^{смоделировать эту схему – Схема создана с помощью CircuitLab}

Теперь подключим усилитель для наушников. Для простоты мы можем смоделировать усилитель для наушников как резистор на 50 Ом, это вызовет ток 100 мА при подключении к 5 В.

^{смоделировать эту схему}

Входное сопротивление Uno составляет около 100 МОм, поэтому им можно пренебречь. Это означает, что сопротивление усилителя будет эффективно подключено последовательно с понижающим резистором. Теперь у вас есть делитель напряжения с сопротивлением 50 Ом вверху и 20 000 Ом внизу! Подавляющее большинство напряжения будет падать на нижний резистор, поэтому микросхема будет видеть меньше нуля.01 вольт между его напряжением и линиями заземления, поэтому он не сможет работать.

Я сам все еще изучаю электронику, так что не принимайте это за стопроцентную правду, но я почти уверен, что все правильно 🙂

pulllup – Подтягивающий резистор – почему входной контакт замыкается на массу, когда переключатель замкнут?

Для интуитивного понимания было бы полезно вытащить старую аналогию с водопроводной трубой. Итак, давайте заменим электричество в вашем контуре на воду:

Ваши провода превратились в шланги, по которым течет вода.Vcc – это кран, подключенный к водопроводу вашего дома. Земля – ​​это сток.

Резистор представляет собой катушку из очень узкой трубки, которая пропускает воду только медленно. Переключатель – это клапан, который можно открывать или закрывать. Затвор НЕ, который в основном действует как датчик напряжения, теперь представляет собой манометр.

Важная часть, которую следует помнить об аналогии с водой, заключается в следующем: Ток – это поток. Напряжение – это давление.

---

Теперь давайте сначала посмотрим, что происходит, когда мы открываем кран и закрываем вентиль.Конечно, вода из-под крана будет течь в шланг, пока не достигнет узкой трубки. Трубка замедлит поток воды и вызовет повышение давления в шланге, который в нее подается, но некоторое количество воды все равно будет медленно просачиваться сквозь нее. Эта струйка воды затем достигнет сливного клапана (и манометра, который подключен к тому же шлангу), но, поскольку клапан закрыт, дальше она не может пройти.

Таким образом, давление в шланге между трубкой и клапаном будет медленно нарастать, пока не станет равным давлению на другой стороне трубки (и давлению в водопроводной сети, питающей кран).В этот момент вся вода будет под одинаковым давлением, потока больше не будет, а манометр будет регистрировать высокое давление, равное давлению внутри вашего дома.

---

Далее откроем сливной кран. Теперь вся вода в шланге между трубкой и клапаном может вытечь, и давление упадет.

Вода в шланге между краном и трубкой все еще будет под высоким давлением, и поэтому начнет вытекать через трубку.Но поскольку трубка узкая, вода не может течь через нее очень быстро, и выйдет только струйка воды.

И эта капающая вода немедленно вытечет через открытый клапан в канализацию, как только она выйдет из трубки. Таким образом, несмотря на то, что из трубки выходит струйка воды, манометр покажет примерно ноль.

человек погибло после того, как полиция пригнала его к земле в Аламеде, Калифорния: NPR

На снимке экрана с нью-камеры полицейского управления Аламеда видно, как офицеры задерживают 26-летнего Марио Гонсалеса 19 апреля.Вскоре после этого Гонсалес умер. Департамент полиции Аламеда через AP скрыть подпись

переключить подпись Департамент полиции Аламеда через AP

На снимке экрана с нью-камеры полицейского управления Аламеда видно, как офицеры задерживают 26-летнего Марио Гонсалеса 19 апреля.Вскоре после этого Гонсалес умер.

Департамент полиции Аламеда через AP

Во вторник в городе Аламеда, штат Калифорния, полиция опубликовала видеозапись взаимодействия с 26-летним мужчиной, который скончался после того, как полиция прижала его к земле, по крайней мере, на пять минут.

Марио Гонсалес из Окленда скончался 19 апреля после того, что полиция ранее называла «дракой» с офицерами. В полицейском управлении Аламеда заявили, что Гонсалесу потребовалась «неотложная медицинская помощь» после взаимодействия с полицией.

После критики со стороны семьи Гонсалеса город выпустил почти часовое видео, в которое были включены кадры с нательных камер нескольких офицеров на месте происшествия и исходный звонок службы экстренной помощи. Официальные лица отредактировали видео, чтобы удалить личную информацию с лица звонящего и Гонсалеса после того, как он перестал отвечать.

Во время битвы с Гонсалесом можно увидеть, как офицеры кладут ему руки и колени на спину, чтобы удержать его. На видео Гонсалес замирает после того, как полиция прижала его к земле на несколько минут.

Видеозапись вызывает сравнение со смертью Джорджа Флойда, чернокожего человека, убитого в Миннеаполисе в прошлом году после того, как тогдашний офицер Дерек Човен преклонил колени на его шее более 9 минут. Шовен был осужден за убийство на следующий день после смерти Гонсалеса.

Семья Гонсалеса утверждает, что он был убит. Ожидается вскрытие, причина смерти не установлена. По данным полиции, три расследования продолжаются.

Детали видео

Видео начинается с того, что звонивший в службу экстренной помощи сообщает полиции, что мужчина, позже опознанный как Гонсалес, стоял возле дома звонящего в небольшом парке без маски и разговаривал сам с собой.

Прибывает полиция, и в течение нескольких минут они разговаривают с Гонсалесом, который стоит один в парке с двумя корзинами, наполненными бутылками, рядом с ним. Офицеры спрашивают Гонсалеса о выпивке в парке и просят предъявить удостоверение личности. Во время разговора он выглядит ошеломленным, и некоторые его ответы на видео едва слышны.

Затем офицеры несколько раз просят Гонсалеса заложить руки за спину, чтобы надеть на него наручники. После схватки офицеры заставляют его повалиться на землю лицом вниз. Слышно, как Гонсалес кричит и неразборчиво говорит, когда офицеры прижимают его к земле руками и коленями на спине, пытаясь надеть на него наручники.

Один офицер умоляет: «Марио, пожалуйста, перестань сражаться с нами». Можно услышать, как другой офицер говорит своему коллеге, чтобы он не давил на Гонсалеса, когда они держат его лицом вниз на земле.

Через несколько минут Гонсалес замолкает и не отвечает, когда офицеры зовут его по имени. Офицеры немедленно переворачивают его на спину, проверяют пульс и начинают искусственное дыхание.

Полицейское управление Аламеда заявило, что офицеры, участвовавшие в ссоре с Гонсалесом, находятся в оплачиваемом административном отпуске в соответствии с «стандартной процедурой» отдела.

Три расследования смерти Гонсалеса продолжаются: уголовное расследование департаментом шерифа округа Аламеда и окружной прокуратурой округа Аламеда и независимое внешнее расследование, проведенное Луизой Ренн, бывшим городским прокурором Сан-Франциско, которую нанял управляющий города Аламеда Эрик Левитт. .

В заявлении на веб-сайте города о выпуске видео говорится: «Город Аламеда привержен полной прозрачности и ответственности после смерти г-на Гонсалеса».

человек из Калифорнии погибло после того, как полиция прижала его к земле на пять минут | California

Полиция Калифорнии во вторник обнародовала кадры с телекамеры, на которой полицейские прикалывают человека к земле более чем на пять минут во время ареста со смертельным исходом, который, по словам его семьи, должен привести к обвинению в убийстве.

Марио Гонсалес, 26-летний отец и житель восточного Окленда, перестал дышать после столкновения с полицией 19 апреля в парке города Аламеда в районе залива Сан-Франциско.

В первоначальном заявлении полиции говорилось, что Гонсалесу «неотложная медицинская помощь» пришла во время стычки с полицией после того, как полицейские попытались его арестовать, но его семья говорит, что он был убит полицией, применившей чрезмерную силу.

«То, что я увидел, отличалось от того, что мне сказали», – сказал Херардо Гонсалес, брат Марио Гонсалеса, местной радиостанции KTVU после просмотра видеозаписи с нательной камеры. «Неотложная медицинская помощь возникла из-за того, что они лежали на его спине, когда он лежал на земле. Офицеры принесли его ему на голову ».

Офицеры подошли к Гонсалесу в парке после того, как получили звонки в службу экстренной помощи, в которых говорилось, что он был дезориентирован или пьян. Один из звонивших в службу экстренной помощи сказал, что во дворе его дома был мужчина, который, казалось, разговаривал сам с собой, но также добавил: «Он не делает ничего плохого. Он просто пугает мою жену ». Второй звонивший заметил его в парке и сказал, что у него есть бутылки с алкоголем, которые, похоже, были украдены.

На почти часовом видео с телекамер двух офицеров видно, что офицеры сначала разговаривают с Гонсалесом, который, кажется, ошеломлен и изо всех сил пытается ответить на вопросы.

У Марио Гонсалеса был четырехлетний сын, а также он был основным опекуном своего 22-летнего брата Эфрейна, страдающего аутизмом, по словам его семьи. Фотография: любезно предоставлена ​​семьей Гонсалес

Когда Гонсалес не предъявляет никаких документов, можно увидеть, как полицейские пытаются силой заложить ему руки за спину, чтобы надеть на него наручники, и бросают его на землю, когда он сопротивляется.

Офицеры неоднократно спрашивают его полное имя и дату рождения. «Мы позаботимся о тебе, хорошо, мы позаботимся о тебе», – слышно, как говорит один офицер. «Я думаю, ты сегодня слишком много выпил, хорошо? Вот и все, – говорит тот же офицер. Позже он добавляет: «Марио, пожалуйста, перестань с нами драться».

Гонсалес, который весил около 250 фунтов (113 кг), на видео видно, как он кряхтит и кричит, лежа лицом вниз на щепе, в то время как полицейские удерживают его. Один офицер кладет ему локоть на шею, а колено – на плечо.

Один офицер, кажется, кладет колено на спину Гонсалеса и оставляет его там примерно на четыре минуты, пока Гонсалес хватает ртом воздух. «Я ничего не делал, хорошо, – слышно, как говорит Гонсалес.

Протесты Гонсалеса, похоже, ослабевают, и примерно через пять минут он теряет сознание.

Незадолго до того, как он перестает дышать, один офицер спрашивает другого: «Думаешь, мы можем перевернуть его на бок?»

Другие ответы: «Я не хочу терять то, что у меня есть, чувак».

Первый офицер спрашивает: «У нас нет веса на груди?» затем повторяет: «Нет! Без веса… без веса.

«Он не отвечает, – говорит один из офицеров.

На видео полицейские переворачивают Гонсалеса и проводят сердечно-легочную реанимацию. Позже он был объявлен мертвым в больнице.

У Гонсалеса был четырехлетний сын, а также он был основным опекуном своего 22-летнего брата Эфрейна, страдающего аутизмом, по словам его семьи.

Андреа Кортес, мать четырехлетнего сына Марио, сказала, что не знает, как объяснить своему ребенку, что произошло. «Его сын Маленький Марио все время спрашивает, где его отец.Он думает, что находится в небе на космическом корабле. Как мне объяснить, что он не вернется? ” она сказала в заявлении, распространенном активистами.

Ожидается вскрытие, чтобы определить причину смерти Гонсалеса , но члены семьи во вторник сообщили журналистам, что полиция обострила то, что должно было быть незначительным мирным столкновением с невооруженным человеком.

«Полиция убила моего брата так же, как они убили Джорджа Флойда», – сказал Херардо Гонсалес, добавив, что офицеров следует уволить и привлечь к ответственности.«Этим полицейским-убийцам все еще платят … АПД потратила столько времени на распространение слухов о моем брате, но где же документы офицеров?»

«Марио был добрым и уравновешенным человеком. Есть способ справиться с этой ситуацией, не убивая моего сына », – сказала мать Марио, Эдит Ареналес, по-испански. «Они никогда не снимали ему колено с головы».

Аламеда «стремится к полной прозрачности и ответственности после смерти г-на Гонсалеса», – говорится в заявлении города на своем веб-сайте.

Смерть Гонсалеса расследуется департаментом шерифа округа Аламеда, окружной прокуратурой и бывшим городским прокурором Сан-Франциско, нанятым городом для проведения независимого расследования, говорится в заявлении.

Марио Гонсалес (слева) и его семья. Фото: любезно предоставлено семьей Гонсалеса

В своем первоначальном заявлении на прошлой неделе министерство заявило, что во время ареста Гонсалесу потребовалась неотложная медицинская помощь, но не упомянули офицеров, которые своим весом оказали давление на спину Гонсалеса.

«В понедельник, 19 апреля, патрульные отреагировали на два отдельных сообщения о мужчине, который, казалось, находился под влиянием, и подозреваемом в возможной краже», – говорится в заявлении.

«Офицеры попытались задержать этого человека, в результате чего произошла физическая перепалка. В то время мужчине потребовалась неотложная медицинская помощь. Офицеры немедленно начали спасательные работы и вызвали пожарную часть Аламеда на место происшествия. Пожарная служба Аламеды доставила мужчину в местную больницу, где он позже скончался.

Представитель Аламеды в среду отказался отвечать на вопросы о том, какие доказательства имели полиция, предполагая, что Гонсалес подозревается в краже, или почему они решили произвести арест.

Трое причастных к задержанию офицеров были отправлены в оплачиваемый отпуск на время следствия.

Помимо сравнения с убийством Джорджа Флойда, это дело имеет параллели с другим фатальным столкновением с полицией Аламеды. В 2018 году у Шелби Гаттенби, 40-летнего ветерана военно-морского флота, случилась остановка сердца после того, как полиция применила к нему электрошокеры и удерживала его весом своего тела, пока он лежал на животе. В прошлом году город выплатил семье компенсацию, но прокуратура признала виновных в совершении преступления.

Энн Гаттенби, сестра Шелби, сказала Guardian во вторник, что она опечалена, узнав о случае Гонсалеса и о том, что другая семья страдает от «бессмысленной» и «полностью предотвратимой» смерти.

«Урегулирование касалось не денег для моей мамы – она ​​хотела убедиться, что полиция прошла дополнительную подготовку», – сказала она. «Они на самом деле прошли больше обучения тому, как сдерживать людей? Потому что это не так … Я очень зол, что они снова ничего не узнали.Они играют в те же карты, в которые играли раньше, и говорят, что не сделали ничего плохого ».

Юджин О’Доннелл, бывший офицер полиции Нью-Йорка и профессор полицейских исследований в Нью-Йоркском колледже уголовного правосудия Джона Джея, сказал Associated Press, что, как и в случае с инцидентом, который привел к смерти Флойда, «на карту поставлено так небольшой”.

Должностные лица по всей стране, в том числе в городе Окленд, пересматривают, должны ли консультанты, а не полиция, иметь дело с людьми, находящимися в состоянии алкогольного опьянения или испытывающими кризис психического здоровья. О’Доннелл сказал, что дело Аламеды было случаем, когда полиция «должна позаботиться об этих проблемах, которые не должны быть их проблемами».

Джеффри Альперт, профессор криминологии в Университете Южной Каролины и эксперт по применению силы полицией, сказал, что держать Гонсалеса на животе было «вероятно худшим, что могло случиться».

«Как только они контролируют его, как мы узнали из испытания Флойда со всеми этими медицинскими экспертами, это положение или сжатие смертельно опасно», – сказал он.

Он добавил: «Очевидно, у него какой-то психический кризис, и какова цель? Что они пытаются с ним сделать? Был ли он опасен?

Полиция прижала Марио Гонсалеса к земле перед его смертью

АЛАМЕДА – Столкнувшись с растущим протестом со стороны семьи и жителей, город Аламеда во вторник опубликовал кадры с телекамеры, на которых полиция пригвоздила Марио Гонсалеса к земле как минимум за пять минут до 26-го дня. -летний мужчина умер в заключении, в видео, которое вспомнило смерть Джорджа Флойда как горячую точку полицейского насилия в Америке.

Члены семьи обвинили полицию в убийстве Гонсалеса и лжи об этом. Офицеры на прошлой неделе не рассказали о применении силы и обвинили в смерти «неотложную медицинскую помощь».

Гонсалес перестал отвечать после пятиминутной борьбы и скончался, получив искусственное дыхание на месте происшествия. В почти часовом видео, опубликованном полицией Аламеда, – который представляет собой сборник первоначального звонка 9-1-1, который привел офицеров к Гонсалесу, в сочетании с записанными на теле съемками нескольких офицеров – показывает, как офицеры сталкиваются с Гонсалесом, разговаривая с ним для за несколько минут до того, как они попытаются заложить ему руки за спину, пока он сопротивляется.

ВНИМАНИЕ ДЛЯ РЕДАКТОРОВ. Некоторых зрителей может смутить содержание этого видео. Он отредактирован для краткости. Чтобы посмотреть полный неотредактированный видеоролик, выпущенный городом Аламеда, щелкните здесь.

Затем второй офицер пытается надеть наручники на Гонсалеса; Офицеры держат его за руки, Гонсалес согнулся в талии, но все еще стоит. Примерно через две минуты после того, как полицейские приказали ему прекратить сопротивление, один из них повалил его на землю, приземлившись лицом в грязь, покрытую корой, во дворе дома.

Офицеры держатся за Гонсалеса, пока он борется, и можно услышать крики, разговоры, ответы на вопросы офицеров, крики и даже рвоту в какой-то момент. Один офицер остается у него за ногами, а другой, опираясь рукой и коленом на зад Гонсалеса, пытается завести его руки за спину, чтобы надеть на него наручники.

«Думаешь, мы сможем перевернуть его на бок?» – спрашивает один офицер.

«Я не хочу терять то, что у меня есть, приятель», – говорит другой офицер.

В какой-то момент офицеры обсуждают помещение его в устройство, известное как «обертка».”

На видеозаписи видно, что между офицером, уводящим Гонсалеса на землю, и тем, что он перестает отвечать, проходит около пяти минут. За несколько минут до этого офицер повторяет: «Нет веса на груди», поправляя другого офицера, который опирается на Гонсалеса.

Через несколько секунд офицеры начинают проверять пульс перед выполнением СЛР.

«Он почти сразу перешел из боевого режима в состояние невосприимчивости», – говорит офицер полиции позже, когда прибывают парамедики. На этом кадры заканчиваются.

Гонсалес был доставлен в больницу, где скончался.

Видео было опубликовано через несколько часов после того, как во вторник семья и члены сообщества собрались у здания полиции. Семья мужчины из Окленда, просмотревшая запись в понедельник, заявила, что полиция «убила» Гонсалеса, и что видео прямо противоречит информации, опубликованной полицейским управлением Аламеды.

В пресс-релизе, разосланном на прошлой неделе, департамент сообщил, что Гонсалес скончался под стражей в полиции 19 апреля во время драки с полицейскими в небольшом парке недалеко от коридора на Парк-стрит.Полиция заявила, что полицейские не применяли оружия, и объяснила его смерть неуточненной «неотложной медицинской помощью».

Полиция не объяснила, что привело к драке с Гонсалесом, и это не ясно из видеозаписи. Полное видео, выпущенное городскими властями, включает звук из пары звонков по телефону 9-1-1, в которых рассказывается, как мужчина странно разговаривает и разбивает бутылку о пень.

Обнародованная скудная информация сравнивала с первоначальным пресс-релизом, разосланным полицией Миннеаполиса о смерти Флойда, которую власти описали как смерть человека «после медицинского инцидента во время взаимодействия с полицией».Гонсалес умер за день до того, как офицер Дерек Човен был признан виновным по двум пунктам обвинения в убийстве Флойда, убитого в мае прошлого года. На кадрах, снятых прохожими, Шовен почти девять минут держал колено на шее Флойда.

Во вторник у здания полиции брат Гонсалеса Херардо описал воздействие видеозаписи на членов семьи.

«Моя мать была убита горем, увидев последний момент Марио. Она родила ему своего первенца, вырастила его и теперь должна его похоронить.Было больно наблюдать за насилием и пренебрежением к его человечности », – сказал он.

«На видеозаписи видно, как офицеры находятся наверху Марио, когда он лежал лицом вниз на земле, – продолжил Херардо. «Их вес лежал на его голове и его спине. Он подчинялся, и они продолжали прижимать его своим весом. Все, что мы видели в этом видео, было ненужным и непрофессиональным. И это произошло из-за незначительного события, и оно стало фатальным ».

Полиция Аламеда сообщила, что 19 апреля офицеров вызвали в блок 800 на Оук-стрит, чтобы отреагировать на сообщения о человеке, который, по всей видимости, находился под влиянием и подозревался в возможной краже.

Кадры, опубликованные во вторник, начинаются с того, что офицер приближается к Гонсалесу в небольшом парке. Офицер спрашивает его о выпивке в парке и просит предъявить удостоверение личности.

«Мы не хотим тратить ваше время, мы просто хотим убедиться, что с вами все в порядке», – говорит офицер. «У вас есть удостоверение личности с собой. У вас есть водительские права или что-то в этом роде … просто чтобы мы знали, с кем разговариваем. Так что мы можем записать, с кем разговаривали ».

Полиция Аламеда не ответила на запросы о комментариях.

Отделение шерифа округа Аламеда и окружная прокуратура проводят отдельные и параллельные расследования смерти Гонсалеса. Сержант шерифа округа Аламеда Рэй Келли сказал в понедельник, что следователи уже провели несколько допросов свидетелей и офицеров.

«Мы продолжаем получать полное сотрудничество со стороны города Аламеда и Департамента полиции. Мы ждем результатов токсикологии и вскрытия », – сказал Келли. «После того, как вся информация будет собрана, мы составим окончательные отчеты.”

В пятницу городские власти заявили, что наняли бывшего заместителя генерального прокурора штата и бывшего городского прокурора Сан-Франциско Луизу Ренн для расследования инцидента.

Джеймс Берч, директор по политике проекта по борьбе с терроризмом, также выступил во вторник, упомянув имена местных жителей, таких как Стивен Тейлор, Анджело Куинто и Майлз Холл, которые погибли во время столкновений с полицией.

«Я мог бы заниматься этим весь день. Я мог бы произносить имена весь день, и, честно говоря, я должен был бы это сделать, потому что многие люди были забыты нашими общинами, которые были убиты государством », – сказал Берч.«Нам понадобятся тысячи людей, чтобы просто не отставать от этой машины смерти, которую мы называем правоохранительными органами здесь, в Соединенных Штатах, и ее нужно остановить прямо сейчас. Люди хотят говорить о решениях, как будто они далеко, а это не так ».

В заявлении, сделанном в понедельник днем, мать Гонсалеса Эдит Ареналес осудила действия полицейских после просмотра видео.

«На кадрах видно то, что мы уже знали», – сказала она. «Марио был добрым и уравновешенным человеком. Был способ справиться с этой ситуацией, не убивая моего сына.”

Штатный писатель Энни Шакка внесла свой вклад в этот отчет.

человек в Калифорнии погибло после того, как полицейские прижали его к земле на 5 минут, на полицейском видео показано

САН-ФРАНЦИСКО – поздно вечером во вторник полиция города Аламеда в Северной Калифорнии опубликовала видео с нательной камеры, на котором полицейские прижимают человека лицом к земле более чем на пять минут во время ареста на прошлой неделе, закончившегося его смертью.

Марио Гонсалес, 26 лет, скончался 19 апреля, за день до того, как Дерек Човен, бывший офицер полиции Миннеаполиса, был осужден за убийство Джорджа Флойда, прижав его коленом к тротуару в течение 9 минут 29 секунд, поскольку Флойд неоднократно заявлял, что он не мог дышать.

В полицейском отчете говорилось, что «последовала физическая стычка», когда полицейские пытались задержать Гонсалеса в парке в Аламеде, и что в то время «мужчине потребовалась неотложная медицинская помощь». В сообщении говорится, что позже Гонсалес скончался в больнице.

Его семья утверждает, что он был убит полицией, применившей чрезмерную силу.

«Полиция убила моего брата так же, как они убили Джорджа Флойда», – сказал Херардо Гонсалес на пресс-конференции во вторник возле полицейского управления Аламеда.

Он сказал, что его брат не представлял угрозы, когда он умер.

«Полицейские Аламеда убили моего брата Марио, – сказал он.

Джулия Шервин, поверенный семьи, сказала: «Это поразительно похоже на дело Флойда».

На почти часовом видео с телекамер двух офицеров видно, как полиция разговаривает с Гонсалесом в парке после того, как ему позвонили в службу экстренной помощи и сообщили, что он был дезориентирован или пьян. Гонсалес выглядит ошеломленным и изо всех сил пытается ответить на вопросы.

Когда Гонсалес не предъявляет никаких документов, полицейские пытаются заставить его руки за спину надеть на него наручники, но он сопротивляется, и они бросают его на землю.

Офицеры неоднократно спрашивают его полное имя и дату рождения.

«Мы позаботимся о вас, хорошо, мы позаботимся о вас», – говорит один офицер.

«Я думаю, ты сегодня слишком много выпил, хорошо? Вот и все», – говорит тот же офицер. Позже он добавляет: «Марио, пожалуйста, перестань с нами драться».

Гонсалес, который весил около 250 фунтов, кряхтел и кричал, лежа лицом вниз на щепах, в то время как офицеры сдерживали его. Один офицер кладет ему локоть на шею, а колено – на плечо.

«Он поднимает все мое тело вверх», – говорит офицер в какой-то момент.

Один офицер, кажется, также кладет колено ему на спину и оставляет его там примерно на четыре минуты, пока Гонсалес хватает ртом воздух, говоря: «Я ничего не делал, хорошо?»

Протесты Гонсалеса, кажется, ослабевают, и примерно через пять минут он, кажется, теряет сознание.

Незадолго до того, как он перестает дышать, один офицер спрашивает другого: «Думаешь, мы можем перевернуть его на бок?» но другие отвечают: «Я не хочу терять то, что у меня есть, чувак.

Очевидно, ища утешения, первый офицер спрашивает: «У нас нет веса на груди?», А затем повторяет: «Нет! Нет веса… нет веса ».

« Он перестает отвечать », – говорит один из офицеров.

Офицеры переворачивают Гонсалеса и проводят искусственное дыхание, но позже он был объявлен мертвым в больнице.

Гонсалесу осталось 4 года. Старый сын, а также был основным опекуном своего 22-летнего брата, страдающего аутизмом, по словам его семьи.

Ожидается вскрытие, чтобы определить причину его смерти, но на пресс-конференции во вторник члены семьи обвинили полицию , заявив, что офицеры обострили то, что должно было быть незначительной мирной встречей с этим человеком.

«Он прекрасный парень. Он всегда уважителен», – сказала Ареналес, мать Гонсалеса. «Они разбили мою семью без всякой причины».

Аламеда «стремится к полной прозрачности и ответственности после смерти г-на Гонсалеса», – говорится в заявлении города. В нем говорится, что смерть расследуется департаментом шерифа округа Аламеда, окружной прокуратурой и бывшим городским прокурором Сан-Франциско, нанятым городом для проведения независимого расследования.

Трое причастных к задержанию офицеров были отправлены в оплачиваемый отпуск на время следствия.

Несколько ветеранов полиции, в том числе начальник полиции Миннеаполиса Медария Аррадондо, свидетельствовали во время суда над Шовеном, что ему следовало прекратить удержание после того, как Флойд перестал сопротивляться, и что офицеры обучены перекатывать людей на бок после того, как их удерживали в положении лежа, так что чтобы не ухудшать дыхание.

Аррадондо сказал, что действия Шовена противоречат его обучению и ценностям отдела.

Джанель Гриффит

Джанель Гриффит – национальный репортер NBC News, специализирующийся на вопросах расы и полицейской деятельности.

Контакт заземления ikkyo

Я ранее писал о «проекции» иккё и о том, как она соотносится с броском или проекцией, которую можно найти, скажем, в синъи (как применение пи кван). В этой статье я отметил различные методы иккё, которые я считал «ошибками» – и способы сделать проекцию более эффективной, независимо от вашей школы / стиля. Однако практикующие айкидо будут знать, что то, что называется «иккё», имеет 2 аспекта. , а именно выступ и заземляющий штифт .Именно о последнем я предлагаю кратко рассказать в этом посте.

Прежде чем идти дальше, я хочу прояснить, что я не прочь, чтобы студенты изучали традиционный штырь заземления иккё; он преподает некоторые ценные уроки о блокировке локтя, в том числе о необходимости удерживать давление в точке сразу за суставом, выполнять правильный поворот запястья и поддерживать правильный угол руки по отношению к телу. В качестве «первого шага» это совсем не плохой урок.

Однако важно отметить, что этот «первый урок» – это , а не практическая техника боя.Это «высокий принцип, низкий практичность». Я экспериментировал на протяжении многих лет и обнаружил, что почти невозможно удержать кого-то с помощью штыря заземления иккё, если он не хочет, чтобы его держали.

Даже если они согласны на то, чтобы их поместили в оптимальное положение, чтобы вы могли их удерживать, они неизменно успевают вывернуться или повернуться, чтобы ударить вас локтем. Это не говоря уже о сложности достижения традиционного положения земли иккё с самого начала: адреналин и упорное сопротивление вступают в сговор, чтобы действительно очень трудно кому-либо произвести что-либо, приближающееся к штырю заземления иккё, т.е.Ваш противник лежит на животе, его рука вытянута в сторону.

Да, возможно удержать кого-нибудь такой булавкой, но ваша техника должна быть в значительной степени идеальной. И даже в этом случае я не уверен, что вы сможете удерживать эту позицию очень долго – даже в самой оптимальной позиции.

Интересно, что это оптимальное положение выглядит следующим образом: рука вашего противника должна быть развернута под углом более 90 градусов, одно из ваших колен должно быть прижато к подмышке вашего оппонента, а другое должно быть прямо напротив его предплечья. .Локоть соперника должен быть абсолютно плоским, надавливая на точку сразу за суставом. Запястье можно повернуть вокруг и по направлению к противнику, чтобы добавить к замку фактор рычага.

Я был чудовищно небрежно относился к моей стандартной форме иккё в видео, поэтому, пожалуйста, поймите, что я знаю эти детали – я просто не обнаружил, что они имеют достаточно большое значение для стойкого противника! Однако они важны для понимания более широких принципов и существенного влияния на другие блокировки.

Так какие проблемы с ikkyo?

Видео, в котором я обсуждаю, среди прочего, контакт заземления ikkyo (см. С 3:30 и далее – видео настроено на запуск в правильной точке).

Ну, во-первых, из моей статьи «Локтевые замки: Часть 1» вы заметите, что удерживать любой вид фиксации локтя ладонью проблематично. Я не буду здесь снова вдаваться в причины; Я предоставлю вам прочитать эту статью. Для настоящих целей мне достаточно отметить, что давление ладонью – очень плохой способ заблокировать чей-то локоть.

Вторая проблема заключается в том, что чрезвычайно трудно достичь необходимого положения (т. Е. Вытянутой руки на полу) в жесткой среде. Люди постоянно двигают руками, сгибаются и поочередно выпрямляются.

Для того, чтобы захватить конечность и контролировать ее, вам обычно нужна какая-то большая часть тела, которая будет задействована в замке (например, ноги, обе руки, тянущие локоть в гатаме дзюдзи и т. использует все тело, чтобы повернуть его прямо. Использовать только ладони против скользкой, извивающейся руки – очень удачно.

Вы можете заставить его работать, но вам нужны непревзойденные рефлексы и техника.

Третья проблема вытекает непосредственно из предыдущих: чтобы удержать человека на земле, вам, как правило, необходимо использовать весь свой вес. Да, можно утверждать, что вы можете направлять вес тела через руки. Но правда в том, что в традиционной булавке для земли иккё вес вашего тела поднимается и поддерживается как минимум на четыре (точнее, на 6) точек – только одна из которых непосредственно контролирует «точку закрепления» (локоть вашего партнера) и только еще один из них даже касается тела (рычаг поворота запястья).

Напротив, по моему опыту, любая наземная техника требует определенной степени контакта тела с телом, когда ваш центр тяжести находится низко и сосредоточен прямо над соответствующей «точкой привязки».

Контакт заземления ikkyo не отвечает этим требованиям.

Так что же делать, если вы хотите подержать кого-нибудь булавкой в ​​стиле иккё?

Для целей этой статьи я предполагаю, что вы произвели проекцию иккё и повалили оппонента на землю лицом вперед.Я также собираюсь предположить, что вы хотите произвести «иккё-подобный» захват, а именно такой, который преподает более или менее те же «уроки», но предлагает более практичный заземляющий контакт.

По сути, я предлагаю вам переносить вес тела прямо на оппонента, а не в сторону. Вместо того, чтобы стоять на коленях рядом с противником, я предлагаю вам встать на колени прямо на него / нее .

Для этого нужно поставить одно колено прямо на тыльную сторону плечевого сустава, а другое согнуть рядом с ним.Этот прямой вес тела к телу жизненно важен для того, чтобы ваш противник надежно удерживал пол.

Локоть вашего оппонента может быть зафиксирован прямо с поддержкой обеих ног (как показано на рисунке рядом), а затем может быть использовано стандартное запястье, чтобы добавить больше рычажного фактора (и боли!) К удержанию.

Вы заметите, что поднятие руки более или менее над плечом означает, что любое давление, оказываемое вращением запястья вокруг и вниз, будет распространяться по спирали в одну и ту же точку на земле.Другими словами, вы не будете распределять свой вес по «незащипываемым» участкам.

Это не только сильнее, чем стандартный вывод ikkyo, но также требует на меньше энергии для удержания . Это означает, что вы можете удерживать своего противника дольше – это именно то, что вы, возможно, захотите сделать, если ждете полицию и т. Д.

И последнее, но не менее важное: предложенная мной «булавка иккё» позволяет легко перейти в стойку. на случай, если у вашего оппонента есть сообщники. Потребность в мобильности имеет первостепенное значение в любом уличном противостоянии, и я не вижу, чтобы эта цель была достигнута с помощью полного положения на коленях – особенно в случае большинства жителей Запада, но независимо от вашей гибкости и силы в этой позе.
