Смогут ли электронные смарт счетчики предотвратить кражу электроэнергии

Кража электрической энергии началась примерно с тех пор, как Томас Эдисон основал в 1878 году Edison Electric Light Company. В 1886 году Daily Yellowstone Journal опубликовал отчет о том, что «большое количество беспринципных лиц производит незаконное подключение к электросети и ворует электроэнергию Эдисон». Представительство компании ответило подключением дополнительных динамо-машин в систему с целью вывести из строя незаконно подключенное оборудование.

Проблема с воровством электроэнергии актуальна и до сих пор. Согласно данным недавнего исследования, глобальные потери от хищения электрической энергии в 2015 году составили примерно 89.3 миллиарда долларов США. При этом первое место заняла Индия (16,2 миллиарда долларов), второе Бразилия (10,5 миллиардов долларов), и на третьем месте Россия (5,1 миллиардов долларов).

Принятие новых умных сетей (Smart Grid) и умных счетчиков, а также внедрение новых технологий позволяет улучшить систему обнаружения хищения электроэнергии.

Общие способы воровства электроэнергии

Существует довольно большое количество способов воровства электрической энергии. Самым простым из них можно назвать подключение к линии электроснабжения до электрического счетчика или же его шунтирование. Более сложные схемы, как правило, направлены на снижения количества измеряемой электросчетчиком энергии путем внесения изменений в схемы его соединения или вмешательство в сам рабочий процесс электросчетчика.

К внешним изменениям можно отнести – замена местами подключения фаза – ноль, полное отсоединение нейтрального провода, обеспечения контура протекания тока через землю, а не через нейтраль, отсоединение одного из фазных проводов от электросчетчика.

Когда речь заходит о вмешательстве в работу самого электросчетчика, то здесь пальму первенства занимает мощный магнит. Это связано с тем, что электроизмерительные приборы для своей работы используют магнитные устройства, и внешние магнитные поля способны оказывать существенное влияние на точность измерения. Размещенный рядом со счетчиком мощный магнит может насытить магнитные сердечники датчиков и тем самым  внести существенное негативное влияние на работу счетчика, вплоть до его полной остановки.

«Интеллектуальный» измерительный блок

За последнее десятилетие энергокомпании развернули компанию по замене старых электромеханических счетчиков новыми электронными, или как их называют «умными» счетчиками. Это способствует снижению краж электроэнергии.

«Интеллектуальный» электросчетчик включают в себя микроконтроллер и датчики измерения тока и напряжения, двунаправленные и беспроводные системы связи, функции создания отчетов и определения неисправностей, а также различные методы выявления хищения электроэнергии и предотвращения фальсификации результатов измерения.

На рисунке ниже показан наиболее распространенный метод измерения потребляемой мощности с помощью аналого-цифрового преобразователя АЦП работающего с микропроцессором и датчиков тока и напряжения:

Применение такой схемы сокращает энергопотребление самого счетчика практически к нулю, так как микроконтроллер практически все время пребывает в режиме малого потребления или спящем режиме и просыпается только в случае необходимости выполнения измерений, приема или передачи данных, или же в случае возникновения предупреждений.

Меры против несанкционированного доступа

Умный счетчик использует несколько методов для обнаружения и предотвращения несанкционированного доступа. Для предотвращения вмешательства в работу электросчетчика необходимо ограничить к нему доступ. При попытке несанкционированного доступа к корпусу прибора об этом должен извещаться микроконтроллер.

Для предотвращения кражи электричества путем обвода фазного провода мимо счетчика или замены местами проводов фазы и нейтрали, необходимо измерять ток на нейтральном проводе. Если существует разница между входящим и выходящим током – происходит утечка электроэнергии.

Для трехфазных симметричных сетей ток нулевого провода должен быть равен нулю. Слишком большой ток в нулевом проводе может говорить о несанкционированном подключении в какой-то фазе.

Защита от внешних магнитов

Внешние магниты способны оказывать очень негативное влияние на измерительные трансформаторы тока ТТ.

Трансформатор тока является одним из наиболее популярных устройств измерения тока в цепях переменного напряжения.

Ниже показан его принцип работы:

Протекая через шину или провод, переменный ток создает магнитный поток в сердечнике трансформатора, который потом индуцирует переменный ток во вторичной обмотке. Если в первичной обмотке будет протекать ток нагрузки, то во вторичной обмотке протекает ток первичной, деленный на N (количество витков вторичной обмотки). Выходной ток трансформатора тока будет потенциально изолирован от напряжений и токов первичной цепи.

Если на прибор будет действовать сильное внешнее магнитное поле, то оно может привести к насыщению сердечника трансформатора тока и ввести ошибки в его работу. Проще говоря – вывести его из строя.

Есть несколько способов борьбы с таким явлением:

  1. Если трансформатор тока является встроенным в счетчик устройством, то необходимо добиться такого его расположения внутри устройства, чтобы ограничить доступ внешних магнитных полей. Если добиться такого расположения не представляется возможным, то необходимо предусмотреть его экранирование от внешних магнитных полей.
  2. Также возможен вариант с заменой трансформатора тока на катушку Роговского. Данная катушка не имеет металлического сердечника, и применение внешних магнитных полей никак не повлияет на точность ее измерения.
  3. Существует вариант с использованием измерительного шунта. В качестве шунта может быть использован резистор малого напряжения. Этот метод обеспечивает довольно точное измерение, однако это прямой метод измерения и нужно выполнять специальные защиты для системы управления.
  4. Помещение рядом с уязвимым элементом датчика магнитного поля. Когда значение магнитного поля превысит допустимое значение (несмотря на его полярность), датчик подаст сигнал в микроконтроллер о том, что магнитное поле превысило допустимое.

Защита источника питания

Силовой трансформатор для питания системы управления счетчика тоже является уязвимым к внешним магнитным полям, как и трансформатор тока. Успешная атака на блок питания может привести к полному отключению электросчетчика.

Если смарт счетчик потребляет мало мощности, то одним из вариантов обеспечения надежности питания является реализация drop-cap топологии, которая не требует наличия трансформатора. drop-cap источник использует емкостное сопротивление конденсатора для уменьшения напряжения.

На рисунке ниже показана схема питания drop-cap источника для трехфазного электронного счетчика:

Конструкция использует TPS54060 60В/0,5А понижающий регулятор с интегрированным на стороне высокого напряжения MOSFET транзистором. Использование трех фаз позволяет получить приемлемое значение пульсаций постоянного тока.

Входная цепь каждой фазы состоит из трех компонентов: входного конденсатор (для фазы 1 С39), который понижает напряжение сети благодаря своему емкостному сопротивлению,  токоограничивающий резистор R92 и стабилитрон D17, который не пропускает напряжение на положительном цикле и разряжает конденсатор C39 на отрицательном цикле переменного тока. Значения С39 и R92 выбираются на основании требуемого значения выходного напряжения источника питания.

Напряжение трех фаз выпрямляется и заряжает конденсатор С102 и формирует напряжение постоянного тока для DC-DC преобразователя.

Устройство блока питания использующего конденсатор вместо трансформатора дешевле и требует меньших габаритов для размещения в счетчике. Тем не менее, существуют два серьезных ограничения, которые необходимо учитывать:

  1. Конденсатор должен выдерживать амплитудное напряжение переменного тока и величина пропускаемого тока должна быть пропорциональна емкости. Конденсатор должен иметь большое рабочее напряжение и большую емкость, а это довольно дорогостоящая комбинация. Поэтому такой способ питания применяют, как правило, к устройствам с очень низким энергопотреблением.
  2. При отсутствии трансформатора отсутствует потенциальная развязка между силовым напряжением и напряжением питания системы, что не совсем хорошо.

Если токи устройства довольно большие, то без трансформатора обойтись не удастся. Для такого варианта источника питания обязательно наличие экранирования и месторасположения в труднодоступных для вредителей местах. Иногда необходимо предусматривать резервные источники питания (батареи), чтобы обеспечить довольно длительную работу до обнаружения и устранения источника магнитного поля.

Разработки против воровства

Ниже приведена схема устройства, которое включает в себя много функций против воровства электроэнергии описанных ранее. Схема позволяет проектировщику выбирать, либо применить емкостной источник питания, либо источник питания с трансформатором.

Для источника питания с трансформатором необходимо предусмотреть установку датчика Холла возле трансформатора. Это необходимо для обнаружения попыток незаконного вмешательства в работу электросчетчика с помощью сильного магнита. Необходимо предусмотреть резервное питания, в случае если атака с магнитом закончится успехом.

Если резервный источник батарея, то необходимо минимизировать потребление энергии датчиком Холла.

Приведенная выше конструкция использует микроконтроллер MSP430F67791A, который включает в себя целый ряд режимов работы с низким энергопотреблением, несколько высокоточных сигма-дельта АЦП (∑Δ), а также несколько контактов для регистрации событий, например несанкционированные вскрытие корпуса.

Данный контакт зафиксирует вскрытие даже в случае отключенного питания электросчетчика.

Данный счетчик будет продолжать считать значения предыдущего большего тока, а не того который протекает сейчас, в случае обнаружения сильного магнитного поля, которое приложено для вывода счетчика из строя.

Продолжение следует

Проблемы хищение электроэнергии наибольшие в Индии и Бразилии, но они также актуальны и для других стран. Например, в Канаде, согласно оценкам BC Hydro, потери составили около 3%, что составило примерно 850 ГВт-час. А этой энергии могло хватить для питания 77000 домов, и стоимость данной энергии составила порядка $ 100 млн.

По статистике самыми большими похитителями электроэнергии являются производители марихуаны. В попытке скрыться от правоохранительных органов они прокладывали длинные подземные кабельные линии, подключались напрямую к высоковольтным линиям и устанавливали силовые трансформаторы.

Указанные выше методы борьбы с хищением электроэнергии могут значительно сократить способы незаконного подключения к электросетям, однако игра в кошки – мышки продолжается.

Особенности конструкции счетчика электроэнергии Меркурий 201:



‣датчик тока - шунт;

‣импульсный телеметрический выход*;

‣встроенный PLC-модем у модели "Меркурий 201;

‣малые габариты;

‣без винтовой корпус;

‣защита от хищения электроэнергии путём переполюсовки;

‣крепление на DIN-рейку;

‣счетчик комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.



* импульсный выход может использоваться при поверке счётчика или для включения в АИИС со сбором данных через телеметрию

Счетчик электрической энергии Меркурий 201 однофазный



При необходимости ведения постоянного учёта активной электрической энергии в однофазных цепях переменного тока лучшим выбором, как для профессионала, так и для обычного потребителя будет электросчётчик Меркурий 201, произведённый фирмой Инкотекс (Mercury Incotex).



‣Особенности конструкции электросчётчика Меркурий 201

1.

Счетчик имеет технологический запас по классу прочности.

2. В наличии специальный шунт для возможности снятия значений переменного тока (работающий даже при наличии постоянной составляющей).

3. Корпус, в конструкции которого не используются винты.

4. Имеется крепёж для DIN-рейки.



Кроме того, счётчик имеет небольшие габаритные размеры и отлично защищён от возможности кражи с помощью него электроэнергии посредством метода пере плюсовки.



Выбор счетчика электроэнергии:



Существует бесчисленное множество марок и видов счётчиков, чтобы разобраться во всех правильно подобрать то изделие, которое необходимо, следует в первую очередь выделить четыре основных признака, под которым классифицируются счётчики.



1. По типу тока: переменный и постоянный.

2. По числу тарифов: однотарифные и многотарифные.

3. По типу механизма: механический и электронный.

4. По кол-ву фаз: одно- и трёхфазные.



‣Класс точности: 1.0

‣Номинальное напряжение, В: 230

‣Номинальный (макс.) ток, А: 5(80)

‣Частота сети, Гц: 50

‣Стартовый ток (чувствительность), мА: 20

‣Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА): 2(10)

‣Устройство отображения: ЖКИ

‣Передаточное число имп./кВтчас: 5000 (без импульсного выхода)

‣Интерфейс силовой сети (PLC): -

‣Диапазон рабочих температур, С: -45… +75

‣Габаритные размеры, (ГхШхВ)мм: 66x77x91

‣Масса,не более, кг: 0,25

‣Межповерочный интервал, лет: 16

‣Гарантия изготовителя, лет: 3

‣Срок службы, лет: 30

Страница не найдена

Области применения

..визуализация параметров измерениязащита потребителей электроэнергиизащита электродвигателейизмерение воздушного потокаизмерение давленияизмерение движенияизмерение качества воздухаизмерение качества электроэнергииизмерение оборотов, импульсов, времени работыизмерение освещенностиизмерение параметров однофазной и трехфазной сетиизмерение параметров однофазной сетиизмерение параметров переменного токаизмерение параметров постоянного токаизмерение параметров трехфазной сетиизмерение переменного тока, напряженияизмерение показателей качества электроэнергииизмерение постоянного тока, напряженияизмерение расходаизмерение температурыизмерение температуры и влажностиконцентраторы данныхпринадлежности для монтажапромышленные контроллерысетевые решенияуправления двигателямиучет электроэнергии

Тэги

. .4 канальный модуль8-канальный модульcчетчик электроэнергииev300modbus-регуляторpaspmac901ept100pt1000амперметр постоянного токаанализатор гармониканализатор качества воздухаанализатор качества электроэнергиианализатор параметров качества электрической энергиианализатор параметров электрической сетианализатор угарного газаанализатор электрической сетианализатор энергопотребленияанализатор этиленабезбумажный регистраторблок распределения электроэнергиивкручиваемый датчик влажностигазоанализатор метанагазоанализатор метанолагазоанализатор н-бутанагазоанализатор паров пропанолагазоанализатор стационарныйгазоанализатор фтороводородагазоанализатор этилацетатагазоанализатора спиртагазовый контроллергигростат электронный с датчиком влажностигильза погружная с горловинойдатчик adtдатчик coдатчик аммиакадатчик ацетонадатчик бензинадатчик бензоладатчик влажностидатчик влажности в помещениидатчик влажности воздухадатчик влажности и температурыдатчик влажности и температуры в помещениидатчик влажности и температуры витринныйдатчик влажности канальныйдатчик водородадатчик втулочныйдатчик газа метанадатчик гексанадатчик давлениядатчик давления водыдатчик давления воздухадатчик давления газадатчик давления жидкостидатчик давления измерительный дифференциальныйдатчик движения и присутствия охранныйдатчик движения охранныйдатчик двуокиси азотадатчик диоксида серыдатчик диоксида хлорадатчик дифференциального давления воздухадатчик качества воздухадатчик качества воздуха комнатныйдатчик керосинадатчик кислородадатчик комнатной температурыдатчик концентрации аммиакадатчик концентрации бензинадатчик концентрации метанадатчик концентрации паров аммиакадатчик концентрации паров ацетонадатчик метанадатчик метаноладатчик н-бутанадатчик н-гексанадатчик н-октанадатчик озонадатчик оксида азотадатчик оксида диазотадатчик освещенностидатчик паров авиационного керосинадатчик паров ацетонадатчик паров бензоладатчик паров изопропилового спиртадатчик паров керосинадатчик паров метаноладатчик паров метилэтилкетонадатчик паров н-гептанадатчик паров н-пентанадатчик паров синильной кислотыдатчик паров этилацетатадатчик пентанадатчик перепада давления водыдатчик перепада давления жидкостидатчик погружной контактныйдатчик потока воздухадатчик потока жидкостидатчик пропанадатчик протока водыдатчик протока воздухадатчик протока жидкостидатчик реле потока воздухадатчик сероводородадатчик сигаретного дымадатчик силанадатчик содержания углекислого газадатчик спиртадатчик средней температуры гибкийдатчик температурыдатчик температуры pt100датчик температуры pt1000датчик температуры в помещениидатчик температуры водыдатчик температуры воды погружнойдатчик температуры воздухадатчик температуры воздуха канальныйдатчик температуры втулочныйдатчик температуры и влажностидатчик температуры и влажности воздухадатчик температуры канальныйдатчик температуры маятникового типадатчик температуры погружнойдатчик толуоладатчик трехфтористого азотадатчик угарного газадатчик углекислого газадатчик формальдегидадатчик фосфинадатчик фреонадатчик фторадатчик фтороводородадатчик хладагентадатчик хлорадатчик хлороводородадатчик элегазадатчик этилацетатадатчик этиленадвижения присутствиядетектор аммиакадетектор пропанадетектор сероводородадетектор угарного газадетектор углекислого газадетектор фреонадифференциальный датчик давлениязапасные части regeltechnikзапасные части для монтажа датчиков s plus s regeltechnikизмеритель влажности и температурыизмеритель концентрации аммиакаизмеритель н-октанаизмеритель озонаизмеритель параметров постоянного токаизмеритель параметров электрической сетиизмеритель параметров электроэнергииизмеритель показателей качества электроэнергииизмеритель регулятор температурыизмеритель температуры и влажности воздухаизмеритель углекислого газаизмеритель-регистратор параметровизмерительный датчик температуры накладнойизмерительный преобразовательизмерительный преобразователь активной мощностиизмерительный преобразователь водыизмерительный преобразователь жидкостиизмерительный преобразователь переменного напряжения токаизмерительный преобразователь переменного токаизмерительный преобразователь температурыинтеллектуальный шлюзкалибруемый датчик давлениякалибруемый термометр сопротивленияканальный датчик влажностиканальный датчик температурыканальный датчик температуры и влажностикоммуникационный modbus-регуляторкоммуникационный регуляторкомнатный датчик влажностиконвертор протоколовконвертор протоколов ethernetконтроль качества воздухаконтроль качества электрической энергиимеханический жидкостный термостатмеханический терморегулятор накладноймногоканальный счетчик электроэнергиимногофункциональный измеритель мощностимногофункциональный измеритель параметров электроэнергиимногофункциональный измерительный преобразовательмодуль аналоговых входовмодуль логических входовмодуль радиоканаламэк 60870 5 приборы с поддержкой протоколанакладной датчик температуры водынакладной терморегуляторнаружный датчик влажностиоднофазный измеритель переменного токаоднофазный счетчик электроэнергииоднофазный электрический счетчикоператорская панельпанель операторапанельный счетчикплкпогружной ввинчиваемый калибруемый датчик температурыпогружной датчик температурыпогружной датчик температуры водыпогружной термометрпреобразователь дифференциального давленияпреобразователь измерительный активной мощности трехфазного токапреобразователь постоянного тока и напряженияпреобразователь стандартных сигналовпреобразователь температурыпреобразователь температуры и влажностипреобразователь тока и напряженияприбор с rs485присоединительные фланцыпрограмматор для измерительных приборовпрограмматор для цифровых измерительных приборовпрограммируемый измерительный преобразовательпрограммируемый логический контроллерпрограммное обеспечение satecпромышленный датчик влажностипромышленный датчик кислородарасходомер воздухарегистратор напряжения и токарегулятор мощности однофазныйрегулятор температуры двухступенчатыйрегулятор температуры для помещенийрегулятор температуры одноступенчатыйрегулятор теплого полареле защиты электродвигателяреле перепада давления водыреле перепада давления жидкостиреле потока воздухареле потока газареле потока жидкостиреле протока воздухареле протока жидкостисервер системы контроля энергопотреблениясигнализатор аммиакасигнализатор ацетонасигнализатор бутанасигнализатор водородасигнализатор газа диоксида хлорасигнализатор газа метанасигнализатор газа пропанасигнализатор газа со2сигнализатор газа трёхфтористого азотасигнализатор двуокиси азотасигнализатор диоксида серысигнализатор керосинасигнализатор метанасигнализатор паров бензоласигнализатор паров метаноласигнализатор паров н-пентанасигнализатор паров синильной кислотысигнализатор паров этилацетатасигнализатор пропанасигнализатор силанасигнализатор со встроенным датчиком угарного газасигнализатор тетрагидрофуранасигнализатор фреонасигнализатор фторасигнализатор хлорасигнализатор хлороводородасигнализатор элегазасигнализатор этиленасистема мониторинга аккумуляторовсчетчик постоянного токасчетчик трехфазный электронныйсчетчик электроэнергиисчетчика расхода массы воздухатабло электронноетермодатчик поверхностный накладнойтермодатчик погружнойтермометр сопротивлениятерморегулятор встраиваемыйтерморегулятор для теплого полатермостаттехнический учет электроэнергиитиристорный регулятор мощноститрансформаторы тока с разъемным сердечникомтрехфазный электрический счетчикузел контроля электроэнергииучет электроэнергиицентр управления двигателямицифровой измеритель параметров однофазной сетицифровой измерительный приборцифровой индикатор напряженияцифровой частотомерэлектроанализаторэлектронное таблоэлектронные часы таблоэлектронный регистраторэлектронный регистратор параметров

НЕВА 101 1S0 счетчик электроэнергии 1ф 1т 5-60А, ЭМОУ 1 кл.

точн. 220В с жёст. крепл. шунт. к МЭ на щиток
Предназначен для измерения активной энергии в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 Гц

Товар - НЕВА 101 1S0 счетчик электроэнергии 1ф 1т 5-60А, ЭМОУ 1 кл. точн. 220В с жёст. крепл. шунт. к МЭ на щиток производителя ТАЙПИТ знаком многим. Продукция поступила на рынок достаточно давно и уже смогла собрать много положительных отзывов. Полную информацию о характеристиках и способе применения можно получить на официальном сайте производителя. Доставка при самовывозе и отправка по России осуществляется в течении 1-3 рабочих дней.

Диапазон рабочих температур

Класс точности

Количество фаз

Максимальный ток

Материал корпуса

негорючая пластмасса

Наименование товара

НЕВА 101 1S0 счетчик электроэнергии 1ф 1т 5-60А, ЭМОУ 1 кл. точн. 220В с жёст. крепл. шунт. к МЭ на щиток

Номинальное напряжение

Номинальный ток

Постоянная счетчика

Способ крепления

Тип Отсчетного устройства

ЭМОУ (электромеханическое отсчетное устройство)

Нет отзывов об этом товаре.

Написать отзыв

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Наша компания предоставляет несколько вариантов доставки:

Самовывоз: доставка от 1 до 3 рабочих дней. (пункт выдачи г. Чебоксары пр-т. Тракторостроителей дом 72)

Доставка по РФ и странам СНГ: Отправка заказа осуществляется в течении 1-3 рабочих дней. Доставка выполняется транспортной компанией Boxberry и CDEK. Сроки доставки заказа расчитывается при оформлении заказа.

Способы оплаты:

  • Оплата онлайн на сайте
  • Оплата при получении
  • Безналичный расчет (для юридических лиц и ИП)

Топ-10 лучших однотарифных счетчиков электроэнергии

Электроэнергия предполагает четкий учет объемов расхода. Для этих целей применяют счетчики. Они могут быть однофазные или трехфазный, быть много- и однотарифные счетчики. Ниже мы описали актуальные на данный момент счетчики электроэнергии с учетом текущих запросов, рассмотрим самые востребованные однофазные и трехфазные однотарифные счетчики с учетом соотношения цена-качества.

INCOTEX Меркурий 231 AM-01 5(60)

Меркурий 231 АМ-01  является прибором, который создан для работы внутри закрытых помещений и в местах, укрытых от воздействия внешних погодных условий. Счетчик создан из крепкого пластика и крепится на DIN-рейку. INCOTEX Меркурий 231 может получать данные в импульсах телеметрии. Работает в однотарифном режиме. работает независимо от фазировки токовых цепей (учет по модулю).

Счетчики предназначены для учета активной электрической энергии в трехфазных трех- или четырехпроводных сетях переменного тока.

Преимущества:

  • измерение электроэнергии цифровым методом;
  • отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей;
  • в счетчике применен светодиодный индикатор наличия и потребления электрической энергии.

Недостатки:

  • максимальный ток — 60А.

Энергомера CE 101 R5.1 145 M6 5(60) А

Счетчик электроэнергии CE 101 R5.1 145 M6 создан для снятия показаний потребления электроэнергии в однофазных, двухпроводных сетях переменного тока. Прибор учета Энергомера CE 101, имеет «Универсальный корпус» предназначений для монтажа на DIN-рейку или непосредственно в щиток. Благодаря этому идеально подходит в маленькие помещения. Степень защиты IP51.

Класс точности прибора — 1.0. Номинальный ток 5 А. Тип отсчетного устройства — шестиразрядное механическое; диапазон рабочих температур: от минус 40°С до плюс 70°С.

Преимущества:

  • занимает 5 модулей в щитке;
  • удобно подключать и контролировать;
  • устройство имеет помимо счетного механизма, светодиодный индикатор наличия сетевого напряжения.

Недостатки:

  • редко, но встречается брак.

INCOTEX Меркурий 201.

5 5(60) А

Устройство с первым классом точности, созданное для гарантированно точного подсчета потраченного электричества в однофазной цепи переменного тока. Меркурий 201.5 оснащен безвинтовым корпусом с защитной от несанкционированного проникновения и выполнен из прочного материала, что обеспечивает долгую и надежную работоспособность.

INCOTEX Меркурий 201.5 5(60) А возможно совмещать с системой АСКУЭ Меркурий PLC, или независимо — за счет наличия встроенного PLC-модема и импульсного выхода.



Преимущества:

  • высокий класс точности;
  • малые габариты;
  • защита от хищений электроэнергии;
  • безвинтовой корпус;
  • датчик тока — шунт;
  • защита от хищения электроэнергии путём переполюсовки;
  • крепление на DIN-рейку.

Недостатки:

  • прибор достойный, но только однофазный.

Энергомера CE 101 S6 145 M6 5(60) А

Счетчик Энергомера предназначен для учета активной электроэнергии в однофазной цепи. Устанавливается на щиток или плоскую поверхность. Конструкция счетчика надежная с первым классом точности имеет механическое отчетное устройство. Энергомера CE 101 обладает светодиодом и стандартным, а также оптическим телеметрическим выходом. Счетчик устойчив к климатическим, механическим и электромагнитным воздействиям.

Преимущества:

  • малое собственное энергопотребление;
  • светодиодный индикатор работы;
  • наличие шунта в качестве измерителя тока;
  • наличие в электросчетчике механического сумматора.

Недостатки:

  • максимальный ток 60 А.

INCOTEX Меркурий 230 АМ-02 10(100) А

Прибор учета Меркурий 230 АМ-02 рассчитан для коммерческого учета активной электрической энергии в одном направлении в 3-х либо 4-х проводной сети переменного тока. Счетчик INCOTEX Меркурий 230 считается однотарифным и обладает прочным корпусом. Светодиод на тыльной стороне предназначен для сигнализирования наличия и потребления электричества. Крепление прибора учета происходит с помощью винтов.

При любом нарушении фазировки учет будет вестись только в сторону увеличения.
Для данного счетчика характерно наличие электромеханического отсчетного устройства.
Импульсный выход передающего устройства работает в двух режимах — телеметрии, а также проверки.

Преимущества:

  • высший класс точности;
  • измерение электроэнергии цифровым методом.

Недостатки:

  • при низком напряжении в сети возможны сбои в подсчете электроэнергии;
  • отсутствие интерфейса передачи данных.

Энергомера ЦЭ6803В 1 230В 3ф.4пр. М7 Р32 10(100) А

Счетчик ЦЭ-6803В 1 230В рассчитан на определение и учет электроэнергии по одному тарифу. Способ монтажа происходит на рейку по требованиям DIN-стандартов.
Счетчик не подвержен электромагнитным влияниям и имеет высоки класс защиты от  механических и климатических воздействий.  Прибор учета Энергомера ЦЭ6803В обладает стандартным импульсным телеметрическим выходом, сигнализирующим устройством в виде светодиода.

Средняя наработка заложенная производителем — 160 000 часов  Межповерочный интервал как и у большинства счетчиков ровна 16 годам. Гарантийный срок на изделие до 4 лет с даты производства.

Преимущества:

  • улучшенные значения стартового тока;
  • малое собственное энергопотребление;
  • стандартный телеметрический импульсный выход;
  • привлекательная цена;
  • размеры прибора и креплений соответствуют стандартам.

Недостатки

  • счетчик крепится на DIN-рейку или в щиток;
  • подключается напрямую к силовой сети;
  • отчетное устройство — механическое.

INCOTEX Меркурий 201.7 5(60) А

Счетчики  1 класса точности, созданный для работы в двухпроводных сетях переменного тока. Прибор имеет не высокий класс защиты и рассчитан для эксплуатации внутри закрытых помещений и в местах защищенных от влияния окружающей среды, таких как — шкаф, щитовая. Счетчик Меркурий 201.7 имеют цельную конструкцию и разрушается при попытке вскрытия. Измерение электроэнергии цифровым методом. Отсутствуют магниточувствительные элементы.

Преимущества:

  • минимальные габариты;
  • неразъемная конструкция.

Недостатки:

Тайпит НЕВА 103 1S0 230V 5(60) A 5(60) А

Счётчик НЕВА 103 1S0 230V предназначен для измерения активной электрической энергии в однофазных сетях переменного тока и фиксирует потребляемую энергию и отображает показания на 6-разрядном дисплее. Благодаря компактности и новому корпусу. Счётчик стал  удобным для установки в квартирах и загородных домах, гаражах или складах, на дачах.

Неразборный корпус. Также счетчик оснащен автоматическим выключателем. Количество часов наработки до отказа — не менее 280 000. НЕВА 103 1S0 230V счетчик 1-го класса точности.

Преимущества:

  • светодиодный индикатор функционирования;
  • малый размер;
  • степень защиты — IP51.

Недостатки:

  • по отзывам иногда случается брак.

Энергомера ЦЭ6803В 1 230В 3ф.4пр. М7 Р32 5(60) А

Счетчик Энергомера ЦЭ6803В разработан для фиксирования и учета электрической энергии по одному тарифу. Обладает классом точности -1. Возможно исполнение с механическим отсчетным устройством. Улучшенные значения стартового тока. Стандартный телеметрический импульсный выход.

Преимущества:

  • малое собственное энергопотребление;
  • не подвержен климатическим и механически воздействиям;
  • улучшенные значения стартового тока;
  • привлекательная цена.

Недостатки:

  • механическое табло.

INCOTEX Меркурий 230 АR-02 R 10(100) А

Счетчики используют для однотарифного учета параметров сетей с переменным током. Данные передаются и хранятся централизованно. Счетчики INCOTEX Меркурий 230 используют в закрытых помещениях, можно использовать их в местах, где предусмотрена дополнительная защита от негативных влияний среды. Оптимальные способы установки – в щиток, на шкаф.

Значения фиксируются мгновенно по суммам фаз, указывается вектор всей мощности устройства. Коэффициенты мощности предусмотрены отдельно по каждой фазе и общей сумме фаз. Частота сети оптимальная.

Преимущества:

  • многофункциональные импульс выходы;
  • возможность точных настроек по фазам;
  • автоматическая самодиагностика системы;
  • надежность и долговечность;
  • редкие поверки.

Недостатки:

  • бывают сложности в настройках.

метров шунтов

НОВИНКА! ‣ - Пакеты электронных компонентов Amazon. Посетите страницу Amazon Electronic Component Packs.

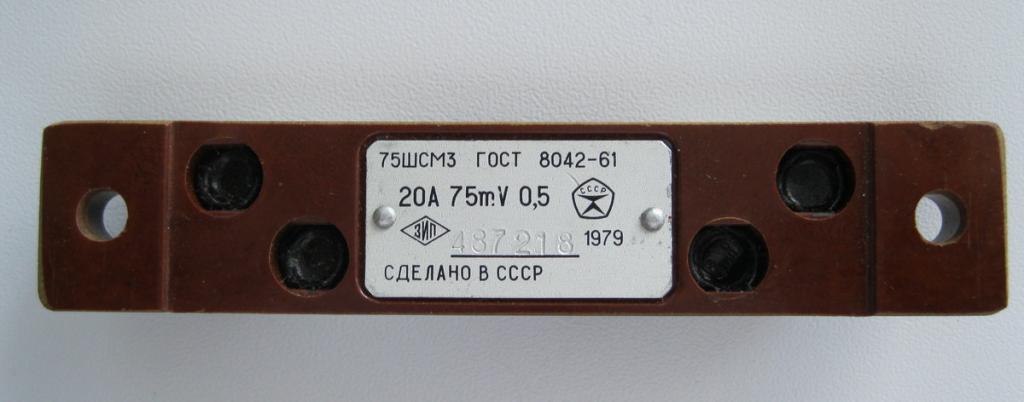

Что такое метровый шунт?

Измерительный шунт - это полезное средство для расширения диапазона тока амперметра. Поскольку ток делится между двумя параллельно подключенными резисторами, можно увеличить диапазон микроамперметра или миллиамперметра постоянного тока, параллельно подключив дополнительное сопротивление к собственному сопротивлению постоянного тока самого измерителя.Это называется метровым шунтом.

Свойства счетчиков

Было бы полезно при рассмотрении шунтов для счетчиков сначала рассмотреть тему счетчиков, если вы еще этого не сделали.

Измеритель Расчет шунта

Типичные диапазоны амперметров, доступные радиолюбителям и любителям электроники, обычно составляют 100 микроампер и 0–1 миллиампер. Очевидно, что есть и другие диапазоны, особенно если учесть избыточные продажи счетчиков.

Предположим, у нас есть типичный миллиамперметр 0–1 миллиампер, и мы хотим расширить его полезный диапазон для регистрации тока до 5 ампер для проекта источника питания.

На рисунке 1 изображен типовой панельный миллиамперметр типа MU45 (45 мм).

Рисунок 1 - Амперметр от 0 до 1 мА, требующий измерительного шунта

Так как же сделать так, чтобы шунт счетчика шел от 0–1 мА до 5А? Рассмотрим схему на рисунке 2, которая дает вам некоторое представление о том, чем мы занимаемся.

Рисунок 2 - Схема амперметра от 0 до 1 мА с измерительным шунтом

Формула для определения сопротивления шунта:

R шунта = R метр / (n - 1)

Где R шунт - это сопротивление шунта нашего измерителя, R метр - собственное сопротивление измерителя, а «n» - множитель.В нашем примере множитель «n» равен 5А, деленному на 1 мА, или 5 / 0,001, что, конечно, равно 5000. Таким образом, (n - 1) должно быть 5,000 - 1 = 4,999.

Для этого упражнения мы предположим, что внутреннее сопротивление нашего измерителя (R-метр) было , точно измеренное как 58 Ом.

Теперь подставляя все эти значения в нашу формулу, мы получаем метр шунтирующего сопротивления, равный:

R шунт = 58 / (5,000 - 1) = 0,0116 Ом

Шунтирующее сопротивление этого измерителя должно быть способно безопасно выдерживать ожидаемый максимальный ток, в данном случае 5 ампер.

Достаточно полезный ориентир для допустимой нагрузки по току для обычного медного провода того типа, который обычно нам доступен, составляет 250 круглых милов на ампер. Милы в этом контексте - это тысячные доли дюйма, а круговые милы - это просто диаметр проволоки в тысячных долях дюйма в квадрате. Таким образом, для 5 ампер потребуется что-то в районе 1250 круговых мил, квадратный корень из которого составляет около 35 мил в диаметре или около 0,9 мм.

Допуская коэффициент запаса прочности, мы могли бы посмотреть на AWG # 19, который в таблицах проводов описан как 0.Диаметр 912 мм, диаметр 35,9 мил, 1288 круг. мил и имеет сопротивление 8,21 Ом на 1000 футов (305 метров) при 25 градусах Цельсия .

Отсюда следует, что если сопротивление составляет 8,21 Ом / 1000 футов, то для получения необходимой длины медного провода №19 воспользуемся формулой:

Длина (в футах) = шунт R / [провод R / 1000]

Или длина = 0,0116 / [8,21 / 1000] = 1,4129 '(всегда переводите в метрическую систему умножением на 305). В этом случае в метрической системе получается 431 мм медного провода калибра №19.Этот отрезок провода должен быть намотан на подходящую удобную форму, чтобы выдерживать выделяемое тепло, и предпочтительно на расстоянии одного витка друг от друга (особенно, если вы не использовали эмалированный провод).

Имейте в виду, что эти цифры могут быть действительными только при 25 ° C или 77 F.

Профессионалы в области инструментов, конечно, использовали бы другие материалы. Если у вас есть доступ к точному миллиомметру, подумайте об использовании провода, утилизированного от электрических нагревательных приборов, таких как тостеры, кувшины или радиаторы.Имейте в виду, что такая проволока имеет разные температурные свойства, т. Е. При нагревании сопротивление проволоки может значительно меняться.

Обратная связь

Чтобы оставить отзыв, комментарии или предложения, используйте эту удобную форму.

Ссылка на страницу

НОВИНКА! - Как перейти по прямой ссылке на эту страницу

Хотите создать ссылку на мою страницу со своего сайта? Нет ничего проще. Знания HTML не требуются; даже технофобы могут это сделать.Все, что вам нужно сделать, это скопировать и вставить следующий код. Все ссылки приветствуются; Искренне благодарю вас за вашу поддержку.

Скопируйте и вставьте следующий код для текстовой ссылки :

<а href = "https://www.electronics-tutorials.com/test-equip/meter-shunt.htm" target = "_ top"> посетите страницу Meter Shunt на VK2TIP

, и он должен выглядеть так:
посетите страницу счетчика шунта VK2TIP



Система пользовательского поиска Google

Есть вопросы по этой теме?

Если вы занимаетесь электроникой, подумайте о том, чтобы присоединиться к нашей группе новостей "Электроника Вопросы и ответы", чтобы задать там свой вопрос, а также поделиться своими тернистыми вопросами и ответами.Помогите своим коллегам !.

Абсолютно самый быстрый способ получить ответ на свой вопрос, и да, я DO читал большинство сообщений.

Это группа взаимопомощи с очень профессиональной атмосферой. Я ничего не узнал. Это отличный обучающий ресурс как для скрытых, так и для активных участников.

ТЕМАТИЧЕСКИЕ ТЕМЫ по счетчикам шунтов

метры

Присоединяйтесь к нашей "дискуссионной группе по электронике"


ВЫ ЗДЕСЬ: ГЛАВНАЯ> ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ> СЧЕТЧИКИ

автор Ян К.Purdie, VK2TIP сайта www.electronics-tutorials.com заявляет о моральном праве на быть идентифицированным как автор этого веб-сайта и всего его содержания. Copyright © 2000 - 2001, все права защищены. См. Копирование и ссылки. Эти электронные учебные пособия предназначены для индивидуального частного использования, и автор не несет никакой ответственности за применение, использование, неправильное использование любого из этих проектов или учебных пособий по электронике, которое может привести к прямому или косвенному ущербу или убыткам, связанным с этими проектами или учебными пособиями. .Все материалы предоставляются для бесплатного частного и общественного использования.
Коммерческое использование запрещено без предварительного письменного разрешения www.electronics-tutorials.com.


Авторские права © 2000 - 2001, все права защищены. URL - https://www.electronics-tutorials.com/test-equip/meter-shunt.htm

Обновлено 13 января 2001 г.

Связаться ВК2ТИП

Шунты для амперметров постоянного тока / Шунты для шин

RSN серии

Прецизионный шунт, установленный на основании

1 ампер - 500 ампер

  • от 1 до 500 ампер
  • 0.1% Допуск
  • Манганиновый резистивный элемент
  • Неиндуктивный металлический элемент
  • Общие приложения:
    • Блок питания
    • Преобразователи мощности
    • Текущие измерения
Тип Технические характеристики
Номинальная мощность
50 мВ, 100 мВ, по индивидуальному заказу
Допуск напряжения ± 0.1%
Рабочая температура. от -30 ° C до 70 ° C
Температура хранения. от -55 ° C до 80 ° C
Материалы

Элемент сопротивления: Манганин

Клеммная колодка RSN: латунь

База: бакелит


Полные технические характеристики см. В техническом паспорте PDF
Нажмите здесь, чтобы узнать больше об амперметре постоянного тока и токовых сенсорных шунтах

Шунт амперметра создает соединение с очень низким сопротивлением между двумя точками в электрической цепи.Электричество должно куда-то идти с этим сопротивлением, поэтому существует альтернативный путь для протекания части тока. Обычно этот шунт создает падение напряжения, которое позволяет использовать амперметр для измерения силы тока в цепи.

Шунтирующий режим

Рекомендуется, чтобы шунты не использовались более чем на 2/3 номинального тока при нормальных условиях непрерывной работы. Также важно располагать шунты в хорошо вентилируемом помещении с циркулирующим воздухом.Эти шунты для амперметров постоянного тока лучше всего работают при температурах от 40 до 60 ° C. Если температура достигает 145 ° C или более, это может привести к резкому изменению сопротивления.

Типы шунтирующих амперметров постоянного тока Амперметрические шунты постоянного тока

Riedon определяются по типу серии, мощности и сопротивлению. Например, есть три основных шунта сборных шин. 15–600 Вт, 300–1200 Вт и 1500–2000 Вт.

Оценка сопротивления

Для оценки сопротивления шунта амперметра Ридона необходимо применить закон омов.Например, шунт амперметра постоянного тока RSI 300–1200 Вт имеет приблизительное сопротивление 0,042 Ом. Это определяется соотношением V / I = R.

Для правильной работы амперметра постоянного тока необходимы шунты. Некоторые из них имеют внешние шунты, но другие используют встроенные шунты для своих операций. Для тех, у кого есть внешние шунты, они будут помещены в цепь, где будет измеряться ток. Эти измерители и шунты должны быть правильно согласованы с их калибровкой и номиналами.

Аналогия с шунтирующей водой

Думая о шунте, часто полезно думать о протекании электричества так же, как вода течет по трубе, проходящей через Т-образный клапан.Шунты действуют во многом как Т-образный клапан, который может ограничивать прохождение части воды через основную трубу в правую трубу и отвод через левую (байпасную) трубу. Измеритель расхода в левой (байпасной) трубе может измерять количество воды, протекающей через нее, и определять сопротивление, которое клапан оказывает на основную трубу. Например, если левый байпас измеряет 1/100 часть воды в байпасе, а клапан показывает ограничение в 1% с 1/100 частью воды, протекающей через правую (основную) трубу, отношение байпаса к ограничение от 1 до 99.Используя это измерение, расход может быть откалиброван для определения расхода через основную трубу.

Как работает шунт амперметра постоянного тока

Используя эту аналогию, амперметр постоянного тока и шунт работают аналогичным образом. Измеряя, какой ток отводится, можно использовать измеритель для измерения силы тока, протекающего по основному проводу. Чрезвычайно маленькие провода в измерителе позволяют стрелке амперметра постоянного тока перемещаться, показывая величину тока. Измеряя небольшую величину тока в обходе, измеритель может быть намного более чувствительным, поскольку ему нужно измерять лишь крошечную долю от общего тока.

Амперметр постоянного тока необходимо тщательно откалибровать при фиксированных значениях сопротивления, чтобы точно измерить ток, протекающий через основной провод. Обычно сопротивление составляет 50 Ом, а сопротивление шунта составляет доли Ом.

Пример: 100 амперметр. Для измерителя, откалиброванного на отклонение полной шкалы 100 ампер, измеритель покажет, что 100 ампер протекает через шунт, когда измеритель покажет 100 ампер. Сопротивление шунта составляет 0,002 Ом.

Следовательно, когда через шунт протекает 100 А, получается 100 X 0.00002 = 2 мА, протекающие через счетчик.

Непрерывный ток в зависимости от импульса

Номинальный ток шунта показывает, какой ток дает полное показание амперметра постоянного тока. Продолжительный ток должен оставаться ниже 80% от номинального значения шунта, однако короткие всплески тока, которые могут превышать номинальный ток шунта в 2 раза, могут произойти без повреждения шунта или измерителя. Это часто случается, когда вы запускаете двигатель или проворачиваете двигатель.

Подключение нескольких счетчиков к одному шунту

К одному шунту можно подключить более одного счетчика.Это полезно, когда необходимо наблюдать или контролировать ток в более чем одном месте. Это возможно, потому что по шунту проходит почти весь ток, а токи измерителя очень малы. Если выход генератора переменного тока или другие уровни тока необходимо контролировать более чем в одном месте.

Скорость протекания тока

В электронике очень важно знать скорость тока, протекающего через компонент или устройство. Недостаточный ток может помешать нагреванию фена, а слишком сильный ток может вызвать возгорание волос.Если вы работаете над электрическим проектом «Сделай сам», очень важно знать, сколько тока потребляется. Вот почему шунт амперметра постоянного тока - такой полезный инструмент, позволяющий любителю правильно его измерить.

Амперметр цепи

Одним из преимуществ шунта для амперметра постоянного тока является то, что он обеспечивает соединение с очень низким сопротивлением между двумя точками в электрической цепи. Это важно, потому что он имеет путь потока с таким низким сопротивлением, который подключается параллельно с амперметром.Это означает, что сам шунт является встроенным в прибор, а другие шунты подключены к цепи извне.

Механика амперметра постоянного тока

Чтобы понять механику амперметра постоянного тока, мы должны изучить электрический ток и закон Ома, который определяет, как напряжение, сопротивление и ток связаны друг с другом. Закон Ома определяет роль тока в шунте амперметра.

Вот пример. Представьте, что электрический ток течет через резистор, напряжение падает, и его можно измерить.Зная сопротивление, мы можем рассчитать ток, используя простое уравнение I = V / R.

Амперметры и шунты постоянного тока имеют параллельное соединение

Почему это важно? Это очень важный аспект амперметров, потому что их основная цель - измерение малых электрических токов, а не сильных. С другой стороны, шунты, подключенные параллельно к амперметру, позволяют измерять большие электрические токи. При параллельном подключении напряжение шунта и амперметра падает на измерителе, однако ток шунта остается неизменным.Это означает, что шунт не повлияет на движение стрелки измерителя.

Как устроен шунт амперметра постоянного тока Шунты для амперметров постоянного тока

предназначены для поддержания температуры материала, даже если через цепь протекает значительный ток. Физические свойства устройства и их отношение к изменениям температуры отображают коэффициент между ними. Это соотношение позволит поддерживать его текущее сопротивление на постоянном уровне с течением времени.

Как работают шунты постоянного тока |

На главную »Новости» Использование шунтов постоянного тока

Опубликовано: , автор: Weschler Instruments

Шунт постоянного тока - это специальный резистор, используемый для измерения больших токов. Шунт соединен последовательно с большой нагрузкой, такой как двигатель постоянного тока, зарядное устройство, нагреватель, электролитическая ванна или линия плавильной печи. Вольтметр постоянного тока подключается к шунту по 4-проводной (по Кельвину) схеме.Шунт имеет отверстия для болтов или шпильки

для тяжелых проводов и маленькие клеммы для подключения счетчика. Провода измерителя не пропускают большой ток, поэтому они имеют более тонкий калибр, чем те, которые используются в цепи нагрузки. Предпочтительное расположение шунта - на заземленной стороне нагрузки. Это сводит к минимуму напряжение, присутствующее на соединениях шунта и измерителя.

Большинство шунтов изготовлено из манганина - сплава, состоящего на 84% из меди, 12% магния и 4% никеля. Этот материал имеет крайне низкий температурный коэффициент сопротивления, всего 0.0015% / градус (15 частей на миллион / ° С). Для сравнения: TC меди составляет 0,4% / ° C. Шунты рассчитаны на падение напряжения 50 мВ, 75 мВ или 100 мВ при полном токе. Обычно предпочтительны шунты на 50 мВ, поскольку они имеют меньшее рассеивание мощности и, следовательно, меньший самонагрев. Для непрерывной работы производители обычно рекомендуют ограничивать шунты до менее 2/3 номинального тока.

Установка шунта

Шунты большого размера предназначены для непосредственного монтажа на шинах. Следует проявлять осторожность, чтобы не подвергать шунтирующий элемент нагрузке во время установки и допускать некоторое движение для теплового расширения.Шины должны быть закреплены, чтобы предотвратить чрезмерное перемещение, которое вызывает нагрузку на шунтирующий элемент во время скачка тока или короткого замыкания. Некоторые шунты меньшего размера включают изолирующее основание для упрощения монтажа на панели или корпусе. Типичная коммерческая точность шунта составляет 0,25% от показания.

Для стабильной работы температура в центре манганиновых лопастей должна быть менее 80 ° C. При температурах выше 80 ° C производитель может указать коэффициент снижения мощности, чтобы разрешить работу при более низком уровне тока.Температура выше 140 ° C приведет к необратимому изменению сопротивления манганину, поэтому 125 ° C обычно считается максимально безопасным пределом. Правильный монтаж помогает минимизировать повышение температуры. Чтобы облегчить конвекционное охлаждение, шунт следует устанавливать на открытом пространстве с лопастями в вертикальном положении. Если шунт находится в шкафу или ограниченном пространстве, может потребоваться принудительное воздушное охлаждение. Для шунтов с таким же номиналом ампер модель большего размера лучше справится с рассеиванием тепла и перегрузками.

Многие счетчики, используемые в шунтирующих приложениях, масштабированы для отображения ампер, хотя они измеряют напряжение.«Шунтирующий» амперметр постоянного тока - это вольтметр, откалиброванный и масштабированный для конкретного шунтирующего тока и полного падения напряжения (например, 100 А, 50 мВ). Шунт 100 А, 50 мВ имеет сопротивление 0,0005 Ом (500 мкОм). Цифровой измеритель, используемый для контроля падения напряжения на шунте, обычно имеет входное сопротивление 1 МОм или больше. Ток в выводах измерителя незначителен, поэтому «нагрузка» измерителя не влияет на точность измерения. Для аналоговых счетчиков ток, протекающий в выводах счетчика, невелик, но им можно пренебречь.Входное сопротивление измерителя обычно составляет от 6,5 до 50 Ом, в зависимости от модели.

Заводская калибровка аналоговых измерителей предполагает общее сопротивление проводов 0,065 Ом. Это эквивалентно примерно 10 футам провода # 18AWG или 16 футам провода # 16AWG. Более длинные провода или более тонкий провод с более высоким сопротивлением приведут к заниженным показаниям измерителя. Например: провод # 20AWG имеет сопротивление около 10 МОм / фут. Если измеритель расположен на расстоянии 50 футов от шунта, провод №20 дает общее сопротивление проводов на 1 Ом, или на 0,935 Ом больше, чем измеритель откалиброван.Дополнительное сопротивление выводов приведет к тому, что измеритель с сопротивлением 7 Ом покажет низкое значение на 12%. Это намного большая погрешность, чем погрешность шунта% или погрешность аналогового измерителя 1-2%. На том же расстоянии измеритель сопротивлением 40 Ом с выводами №16 будет показывать минимум менее 1%. В тех случаях, когда использование более толстых проводов невозможно, аналоговый измеритель можно заказать со специальной калибровкой для компенсации дополнительного сопротивления проводов.

Помимо аналоговых и цифровых измерителей, для контроля напряжения на шунте постоянного тока можно использовать другие приборы.Формирователь сигнала иногда используется для преобразования милливольтного сигнала для передачи в удаленное место или интерфейса для оборудования управления технологическим процессом. Типичный пример преобразует 0–100 мВ в контурный ток 4–20 мА. Одно из преимуществ этой схемы: разорванное соединение можно легко обнаружить. Регистратор или регистратор данных будет регистрировать и сохранять показания для будущего исследования. В приложениях, где ток изменяется быстрее, чем это можно увидеть на аналоговом или цифровом измерителе, регистратор данных (или измеритель с внутренней регистрацией данных) может производить выборку с более высокой скоростью.

Шунты постоянного тока

обеспечивают простое средство контроля сильноточных цепей. Доступны различные инструменты для измерения выхода шунта. Тщательное рассмотрение нескольких ключевых факторов приведет к успешной установке.


Как рассчитать компенсирующие резисторы счетчика

Как рассчитать компенсирующие резисторы счетчика

Часто бывает необходимо, чтобы показания счетчиков отличались от обычных. указывать. Эти инструкции предназначены в первую очередь для аналоговых (механических) метров, но это также относится и к измерителям с цифровым дисплеем.

Наиболее чувствительные движения измерителя относятся к очень слабому току. Обычно 50 микроампер, а иногда и от 20 микроампер до 1 миллиампер или более для измерения полной шкалы. Даже другие могут отображать фактическое полное шкала напряжений. Обычно они имеют внутренний резистор умножителя, расположенный в корпусе счетчика.

Многие счетчики часто отображают фактический ток полной шкалы счетчика. катушка обычно в правом нижнем углу дисплея.

Есть две основные конфигурации счетчиков. Тип тока и напряжения, и другие типы вторичных функций, такие как считывание переменного тока, VU, пиковое показание или тип железной лопасти. А Типичный измеритель на 50 мкА может быть сконфигурирован для считывания напряжения или тока. Единственное, что вам нужно сделать, это изменить тип (числа) на счетчике. лицо. Программное обеспечение доступно для создания собственного циферблата на сайте Tonnesoftware.com.

Счетчики тока обычно имеют резистор на катушке счетчика (параллельно с измерителем), который называется шунтировать, как показано ниже.

Сильноточные шунтирующие счетчики могут иметь внешний шунт с клеммами для подключиться к счетчику. Маркировка шунта обычно есть на самом устройстве. с указанием того, какое напряжение будет создано для получения показаний полной шкалы. Как например, это может быть 50 милливольт на 75 ампер. Это означает, что если ток 75 ампер проходит через клеммы шунта, будет 50 милливольт, измеренных через клеммы счетчика. Пример ниже.

Перейдите к разделу 2, чтобы рассчитать шунтирующие резисторы для измерения Текущий.


Секция 1 Вольтметры

Вольтметры имеют прецизионный резистор, включенный последовательно с катушкой счетчика. иногда известный как множитель (R), как показано ниже.

Перед выбором подходящего резистора умножителя важно знать, какой внутреннее сопротивление катушки измерителя составляет. Типичный измеритель на 50 микроампер мог бы иметь и внутреннее сопротивление от 600 до 3000 Ом в зависимости от производителя.Если вы этого не сделаете знать внутреннее сопротивление есть несколько методов, чтобы определить это. Нет рекомендуется просто использовать омметр для измерения сопротивления, потому что вы можете нанести физический ущерб движению, если измерительный ток омметра превышает метр движение ток.

Метод № 1

Источник переменного тока, прецизионный резистор около 100 кОм (90,9 кОм типичный), точный цифровой мультиметр и неизвестное движение измерителя.Соедините вместе, как показано ниже.

Проверьте резистор 90,900 Ом 1% с помощью омметра, чтобы не повредить механизм. При включенном источнике питания начните с нуля вольт и увеличивайте напряжение до тех пор, пока счетчик не покажет полную шкалу. Если когда-нибудь счетчик колышки, немедленно отключите питание и определите проблему.

Как только будет получено значение полной шкалы, измерьте напряжение на силовой поставьте и запишите.Учитывая полную шкалу метра 50 мкА, используйте закон Ома. для расчета внутреннего счетчика сопротивление движению.

Поскольку это последовательная цепь, ток во всей цепи составляет 50 мкА. или 0,00005 ампер и обозначается буквой «I». Если отмеченное напряжение взято было 4,68 вольт, это будет обозначено буквой «Е».

Рассчитайте общее сопротивление, используя:

Таким образом, полное сопротивление - это напряжение над током.Делим напряжение E по текущему I

4,68 / .00005

Результат - 93 600 Ом. Вычтите известное значение резистора 90900 Ом. получить 2700 Ом. Это будет фактическое внутреннее сопротивление счетчика. движение.

Метод № 2

Для этого также потребуется точный цифровой мультиметр, батарея на 9 В, Потенциометр 100 кОм и резистор 100 кОм для защиты.Измерьте точное напряжение аккумулятор. Пример: 9,26 вольт. Это будет буква "E" в формуле. Убедитесь, что горшок имеет максимальное сопротивление, повернув его на одну сторону и измеряя это. Подключите цепь, как показано ниже. Подключаем аккумулятор. Может быть первоначальной индикацией на глюкометре. Медленно вращайте горшок, пока счетчик не достигнет отметки. полная шкала. Осторожно отключите питание и измерьте полное сопротивление горшка. и фиксированный резистор без сотрясения вала горшка. Обратите внимание на сопротивление.

С напряжением «Е» (9,26) и полным током «I» (0,00005 ампер), используйте закон Ома для расчета общей сопротивление:

9,26 / .00005 даст общее последовательное сопротивление 185 200 Ом.

Вычтите сопротивление 182 500 из рассчитанного общего сопротивления 185 200. и вы получите 2700 Ом, что будет внутренним сопротивлением измерителя. движение.


Раздел 2 Амперметры

В этом примере движение 50 микроамперметров с внутренним сопротивлением 2700 Ом. будет использовано сопротивление.Если требуется шунт для показания счетчика 5 мА полная шкала, сначала определите напряжение для показаний полной шкалы. С 50 микроампер составляет 0,00005 ампер, а сопротивление составляет 2700 Ом, используйте закон Ома, чтобы рассчитать напряжение полной шкалы.

E = IR

или, E = (0,00005 * 2700) или 0,135 вольт.

Таким образом, R1 ниже должен развить 0,135 вольт на нем, чтобы счетчик считывал полное. шкала 5 миллиампер.

Закон Ома снова будет использован для расчета сопротивления.

R = E / I

или R = (0,135 / 0,005) или 27 Ом. Поскольку внутреннее сопротивление измерителя высокий, добавлять его в формулу не нужно. Однако терпимость шунтирующий резистор 27 Ом может повлиять на точность, поэтому немного увеличьте R1 и используйте переменный резистор последовательно с измерителем, чтобы откалибровать его, как показано ниже.

Если требуется показание измерителя с полной шкалой в 1 ампер, формула R = (0.135/1) или 0,135 Ом. Опять же, точное сопротивление, которое мало, недоступно, так что горшок в серия урежет показания для большей точности.

Новинка! Если вы хотите использовать таблицу XL для расчета резисторов измерителя, щелкните здесь.

Если вы хотите спроектировать новую лицевую панель счетчика, есть программное обеспечение, это с сайта Tonnesoftware.com.

2020 Рик С. Версия 18

1200 Amp 50 DCmV DC Current Shunt Ram Meter, Inc.

Ram Meter Inc. Измерительные шунты постоянного тока (постоянного тока) используются для расширения диапазона амперметров, когда измеряемый ток слишком велик для пропускания через прибор - обычно токи более 50 ампер. Следовательно, шунт представляет собой дивертер, который используется для «шунтирования» большей части тока вокруг показывающего прибора. По сути, шунт представляет собой специально разработанный резистор, который выдает выходной милливольт (на милливольтметр или прибор) пропорционально току, протекающему через резистор.

Характеристики:

  • Доступны в диапазонах от 0,5 А до 3500 А + (более высокие диапазоны доступны по специальному запросу)
  • Стандартные выходы 0-50 и 0-100 мВ постоянного тока
  • Доступны портативные, шинные и коммерческие / военные легкие модели
  • Переносные шунты поставляются на изолирующих основаниях, которые можно прикрепить к любой плоской поверхности
  • Также доступны БЕЗ подставки по специальному запросу

Скорректированная точность
Ram Meter Inc.шунты регулируются с точностью до +/- 0,25% от номинального значения при подаваемом токе, который не повышает температуру клеммных колодок более чем на 50 ° F (10 ° C) при температуре окружающей среды в помещении 77 ° F (25 ° C). +/- 2 °.

Номинальная точность
Коммерческие шунты до 1000 ампер имеют точность +/- 0,33%
Коммерческие шунты на 1000 ампер и выше имеют точность +/- 0,5%
Коммерческие легкие шунты имеют точность +/- 0,6%
Военные легкие шунты имеют точность +/- 0.6%

Это позволяет изменять самонагрев при более высоких значениях тока и вариациях в соединениях.

В чем разница между скорректированной и номинальной точностью?
Скорректированная точность - это когда шунт калибруется (регулируется) в первый раз после его изготовления. Это делается при комнатной температуре (77 ° F / 25 ° C) с током, достаточно низким, чтобы , а не повысил температуру шунта. Таким образом, если шунт используется при 77 ° F / 25 ° C, он будет таким точным.
Номинальная точность - это то, насколько точным будет шунт при непрерывном протекании через него до 2/3 номинального тока. В этом случае шунт нагреется, и сопротивление может измениться по мере его нагрева. Следовательно, точность изменится в пределах номинальной.

ИНДИВИДУАЛЬНАЯ ДИЗАЙНА

Мы приветствуем возможность работать с вами над вашими специальными проектными приложениями, где другие значения силы тока, милливольт, размера, точности или условий окружающей среды не позволяют использовать наши стандартные элементы каталога.В этом случае заполните нашу форму специальных требований к шунту Ram Meter Inc. или СВЯЖИТЕСЬ С НАМИ, и один из наших высококвалифицированных торговых представителей поможет вам найти решение.

По всем остальным вопросам, связанным с шунтами, ознакомьтесь с нашим подробным ОБСУЖДЕНИЕМ ШУНТОВ RAM METER INC.

Что такое шунт амперметра? - Определение и расчет сопротивления шунта

Определение: Шунт амперметра - это устройство, которое обеспечивает путь с низким сопротивлением для прохождения тока . Подключается параллельно с амперметром . В некоторых амперметрах шунт встроен внутри прибора, в то время как в других он подключен к цепи извне.

Почему шунт подключается параллельно с амперметром?

Конструкции амперметра для измерения слабых токов. Для измерения сильного тока шунт подключается параллельно амперметру . Значительная часть измеряемого тока проходит в шунт из-за низкого сопротивления пути, а через амперметр проходит небольшое количество тока.

Шунт подключается параллельно амперметру, из-за чего напряжение на измерителе падает, а шунт остается прежним . Таким образом, шунт не влияет на движение стрелки.

Расчет сопротивления шунта

Рассмотрим схему, используемую для измерения тока I. Схема имеет амперметр и шунт, подключенные параллельно друг другу. Конструкции амперметра для измерения малого тока говорят: I m . Величина тока I , проходящего через счетчик, очень велика, и он сожжет счетчик.Для измерения тока I в цепи требуется шунт. Следующее выражение вычисляет значение сопротивления шунта.

Поскольку шунт подключается параллельно амперметру, между ними возникает одинаковое падение напряжения.

Шунтирующий ток

Следовательно, уравнение сопротивления шунта имеет вид,

Отношение полного тока к току, требующему перемещения катушки амперметра, называется умножающей мощностью шунта.

Умножающая способность определяется как, сопротивление шунта становится равным

.

Строительство шунта

Ниже приведены требования к шунту.

  • Сопротивление шунта остается постоянным во времени.
  • Температура материала остается прежней, даже если в цепи протекает значительный ток.
  • Температурный коэффициент прибора и шунта остается низким и одинаковым. Температурный коэффициент показывает взаимосвязь между изменением физических свойств устройства и изменением температуры.

Magainin и Constantan используют для создания шунта в приборах постоянного и переменного тока соответственно.

ВНЕШНИЙ ШУНТ серии HS-1 | HIOKI E.E. CORPORATION

Главная Продукция Реле счетчики, ТТ, Шунты ТТ, Шунты ВНЕШНИЙ ШУНТ серии HS-1

Расширение диапазона тока для использования с измерителем полной шкалы 50 мВ
(50 Гц / 60 Гц, 0.5% класс)

Основные характеристики

  • Расширьте диапазон тока для реле счетчика или распределительного счетчика
  • Использование с реле счетчика 50 мВ

Размеры

(Загрузите брошюру, если хотите распечатать ее в формате PDF)

Арт.(Код заказа)

HS-1-30 30 А, класс 0,5%
HS-1-50 50 А, класс 0,5%
HS-1-75 75 А, класс 0,5%
HS-1-100 100 А, класс 0.5%
HS-1-150 150 А, класс 0,5%
ГС-1-200 200 А, класс 0,5%
HS-1-300 300 А, класс 1.0%

Примечание. Эти продукты изготавливаются на заказ. Уточняйте технические характеристики и время доставки у авторизованного дистрибьютора или реселлера Hioki. Обратите внимание, что ядра подключений не включены. Общее сопротивление всех используемых шунтирующих устройств не должно превышать 0,1 Ом. Если на продукте указан номер инструмента или он упакован с инструментом, используйте его вместе с этим инструментом. Выберите такую ​​модель, чтобы вводимые данные не превышали 80% от рейтинга.(Требования к определению точности 0,5: 80% или меньше номинального входа, температура окружающей среды 60 ° C или меньше)

Основные характеристики

Общее сопротивление соединительного шнура должно быть не более 0,1 Ом


Сопутствующие товары

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
