Содержание

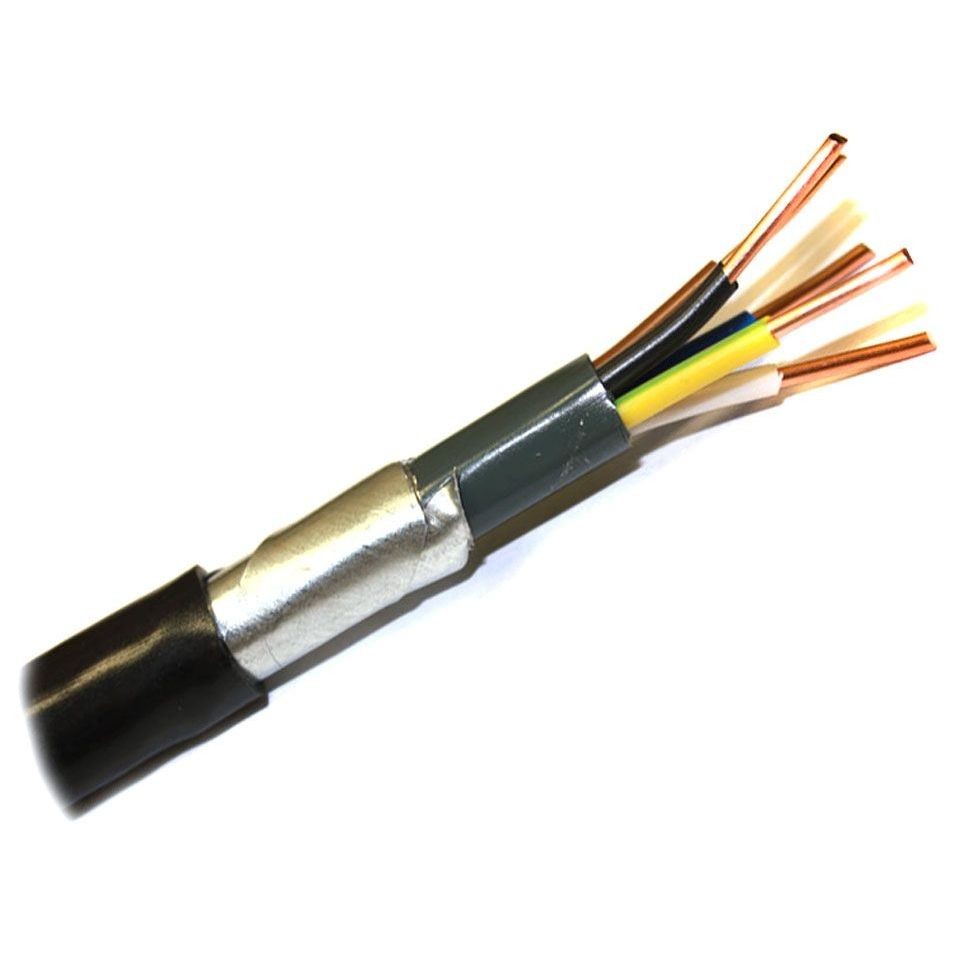

Что такое силовой кабель

Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.

Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:

  1. Жила, осуществляющая передачу тока;
  2. Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
  3. Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.

Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.

В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.

Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.

Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.

В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.

Затем следуют знаки, указывающие на тип изоляции:

  • В – из поливинилхлорида
  • Ц – бумажная, пропитанная не стекающим составом
  • НР – резиновая, не поддерживающая горение
  • П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:

  • С – свинцовая
  • А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
  • О – наличие оболочки у каждой жилы
  • П – полиэтиленовая или из сополимера полиэтилена
  • В – поливинилхлорид

Броневая защита обозначается и означает:

  • Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
  • Бн – то же, что и Б, но покрытие еще и не горючее
  • БбГ – броня, выполненная из профильной стальной ленты
  • К – из круглых, стальных, оцинкованных проволок с защитным покровом
  • П – то же, что и К, только проволока плоская.

Экранирование обозначается:

  • Э – медный по изолированной жиле
  • Эо – общий экран сердечника из меди для трехжильного кабеля
  • г – герметизация в продольном направлении набухающими в воде лентами
  • га – поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:

  • нг – не горючий
  • нг LS – не горючий, с низким дымовым и газовым выделением
  • Г – гибкий

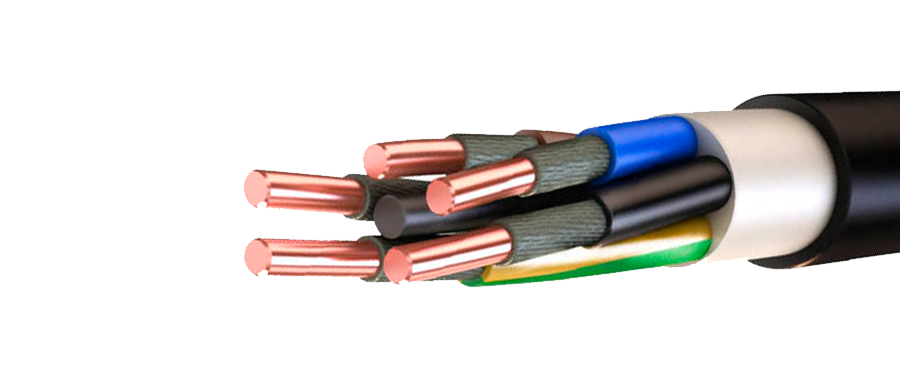

Силовой кабель – виды, типы изоляции, особенности конструкции, обзор популярных марок

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля.


К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

  • По напряжению:
    -силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
    – силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
  • По материалу изоляции: – пластмассовая;
    -полиэтиленовая;
    – резиновая;
    -бумажная;
  • По материалу и форме токоведущих жил: – алюминиевые;
    -медные; -круглая, секторная или сегментная форма жил
  • Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

    – распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.

    Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ, ВВГнг (кабель не распространяющий горение), NYM (зарубежный аналог отечественного ВВГз), ВВГ-ХЛ (морозостойкий кабель), ВВГЭ (с экраном для защиты от помех)

    – популярный дешевый тип кабеля со своими недостатками и достоинствами. Бумажная изоляция представляет собой неоднородный диэлектрик, выполненный из нескольких слоев кабельной бумаги, пропитанной масляным составом различной вязкости – стекающим либо нестекающим. Преимуществом данного типа кабеля является его относительная дешевизна и возможность изготовления кабелей на высокие напряжения. Однако у кабелей с бумажной изоляцией есть существенные недостатки – гигроскопичность бумажной изоляции и ограничение монтажа на разноуровневых трассах. Для защиты от попадания влаги на изоляцию кабель заключают в металлическую оболочку, а при разности уровней участков более 25 метров используют кабели с нестекающими пропиточными составами на основе церезина.

    Наиболее популярные марки силовых кабелей с бумажной изоляцией: СБ,СГ,СБл,СКл,ЦСП

    – тип, который используется там, где необходима повышенная стойкость кабеля к многократным изгибам. Резиновая изоляция представляет натуральный или синтетический каучука в сочетании с наполнителями, размягчителями и другими добавками.

    Резина практически не впитывает воду, однако она выдерживает меньшую рабочую температуру (до + 65 С), в следствии чего допустимая токовая нагрузка на кабель невысока. Резиновая изоляция достаточно быстро стареет под воздействием озона и солнечных лучей. Срок службы многих резиновых кабелей не превышает 4-10 лет.
    Наиболее популярные марки силовых кабелей с резиновой изоляцией: КГ, КПГ, РПШ, ВРГ

    – стали одним из ведущих направлений в кабельной промышленности. Сшитый полиэтилен – это полиэтилен, обработанный на молекулярном уровне, благодаря чему электрические свойства материла улучшаются. Преимуществами кабелей с изоляцией из СПЭ – большая общая строительная длина и менший вес кабеля, большая пропускная способность, стойкость к влаге и другие. Однако на сегодняшний день при монтаже кабеля с изоляцией из СПЭ выявляются не совпадение заявленных показателей с результатами на практике, поэтому нужно внимательно выбирать производителя и тщательно проверять документацию на кабель.


    Наиболее популярные марки силовых кабелей с изоляцией из СПЭ: ПвВг, ПвПг, ПвБбШп, ПвПу2г

Силовые кабели

Силовые кабели это кабели, которые используются при передаче электроэнергии на расстояние для питания электрических установок. Они сделаны из одной или несколько жил с изоляцией и оболочки, поверх которых в некоторых случаях идет броня и защитный покров. У каждого силового кабеля есть основные и дополнительные элементы. Основные элементы это токопроводящие жилы, изоляция, оболочка, защитные покровы. Защитный покров состоит из подушки, бронепокрова и наружного покрова. Дополнительные элементы это: экраны, нулевые жилы, защитные жилы и заполнители. Соответственно числу жил, силовые кабели могут быть двухжильные, трехжильные или четырехжильные.

Токопроводящие жилы это жилы, через которых проходит электрический ток. Токопроводящие жилы бывают нулевыми и основными. Через основных жил передается электроэнергия, а через нулевые жилы протекает ток в случае неравномерной нагрузке силовых жил. Защитные жилы это жили, которые используются для заземления. Экраны выполняют функцию защиты от электромагнетических полей, а еще они обеспечивают симметрию кабеля. Заполнители устраняют свободное пространство в кабеле и обеспечивают его герметизацию. Также заполнители предают форму и устойчивость к повреждения разного рода. Оболочки защищают кабель от проникновения воды и других веществ. Также для защиты используются защитные покровы.

По типу изоляции кабели силовые кабели могут быть: с резиновой изоляцией, с пластмассовой изоляцией, и с бумажной изоляцией (из бумаги, которая пропитана маслом). Главные характеристики силового кабеля это сечение и число жил, номинальное напряжение, область применения и допустимые климатические условия для применения. Силовые кабели делятся на две категории: для стационарной прокладки и для нестационарной прокладки. Силовой кабель для нестационарной прокладки это кабель силовой гибкий.

Силовые кабели для стационарной прокладки используются при передаче электроэнергии в стационарных установках с переменным напряжении до 35 кВ и частотой 50 Гц. Диаметр силового кабеля для стационарной прокладки 1- 1000 мм2. каждый кабель может иметь от 1 до 6 токопроводящих жил. Жилы изготавливаются из меди или алюминия. Они могут быть однопроволочные или многопроволочные, фасонные и круглые. Изоляция делается из ПВХ пластиката, полиэтилена, пропитанной бумагой и резины. Оболочка силового кабеля выполняется из алюминия, свинца, ПВХ, резины или полиэтилена. Силовой кабель может быть проведен в любой среде, только для каждой среде оболочка и защитные покровы бывают разные.

Силовые кабели для нестационарной прокладки применяются для присоединения передвижных источников электроэнергии, передвижных машин, механизмов и оборудования при переменном напряжением до 6/10 кВ и частотой 500 Гц и постоянным напряжением до 12 кВ. Силовые кабели для нестационарной прокладки могут быть гибкими, с повышенной гибкостью и особенно гибкие. Оболочка сделана из резины и ПВХ пластиката. По форме силовые кабели могут быть плоскими и круглыми. По теплостойкости кабели делятся на кабели с нормальной теплостойкостью и с повышенной теплостойкостью (допустимая температура больше 70-75 градусов). Число жил в каждом кабеле от 3 до 5 и даже больше. Кабель используется при температуре окружающей среды от -60 до +85 градусов.

Последние компании


Последние объявления

Силовой и контрольный кабель: сходства и отличия

Контрольный и силовой кабель – между ними существуют определенные отличия. Многие люди задаются  вопросом, что в них разное. Чтобы дать  внятный  ответ, необходимо  разобраться  с этими  понятиями. Только так можно сделать определенные  выводы и обозначить  все отличия. Зная их особенности, удается создать оптимальные условия  для длительной эксплуатации.

Контрольный кабель – основные особенности

Он состоит из множества тоненьких проводов, которые еще называются многожильными. Кабель используют  для того, чтобы можно было передавать информацию о режиме работы,  состоянии, положении тех объектов, к которым  подключен. Располагается он обычно между проводом связи и силовым кабелем.  Обычно его используются для  подключения к аппаратурам дистанционного управления. В продаже  имеется и контрольный кабель с броней. Он представляет собой провод с добавлением  оцинкованных стальных лент.  С их помощью удается повысить  устойчивость к механическим повреждениям.  Контрольный кабель с броней рекомендуется использовать  там, где важна прочность.  Нужно учитывать, что на него не должно действовать  большое растягивающее усилие.

Контрольный кабель  выпускают для разной области применения. Часто его используют там, где повышенный уровень  пожароопасности, в тоннелях, специальных каналах  и на прочих объектах.

Контрольный кабель состоит из:

  • изоляции, роль которой выполняет  поливинилхлоридный пластик;
  • токопроводящей жили, которые выполнены из меди или алюминия;
  • защитного покрытия из стальной оцинкованной ленты;
  • экрана из медной ленты или фольги;
  • оболочки.

Провод обычно используют  при показателях температуры -50 — +50 градусов. Эти показатели считаются оптимальными и допустимыми.

Важно! Прокладку контрольного кабеля выполняют при  температуре  не ниже -15 градусов.

Особенности силового кабеля

Его используют на любых предприятиях. С его помощью  можно  обеспечить любое здание электроэнергией. Силовой кабель  способен использовать и передавать трехфазный ток. Его задача никогда не изменяется, хотя среда эксплуатации часто варьируется.

В силовом и контрольном кабеле  для изготовления токопроводящих жил используют алюминия или медь.  Изоляционные материалы могут изменяться.  Для силового кабеля это сшитый полиэтилен или  пропитанная бумага.  Это еще одно отличие от контрольного провода.

Силовой кабель всегда состоит из:

  • брони;
  • экрана;
  • подушки под броню;
  • заполнителя;
  • поясной изоляции.

Важно! Использовать  такой провод  можно при  — 50 — +50 градусах. Срок эксплуатации составляет  примерно 30 лет.

Общие  особенности силового и контрольного кабеля

Их объединяет  материал, который используют для изготовления токопроводящих жил.  Еще одной особенностью считается  температура окружающей  среды  эксплуатации.

Для изготовления брони используется  оцинкованный металл, который служит дополнительной защитой, что исключает механическое повреждение во время эксплуатации.

Основные отличия двух видов кабеля

Первым становится  сфера применения.  Силовой кабель  предназначается для  общего питания  различных промышленных объектов.  Контрольный кабель  используется для подключения  к тем аппарата, к которым применимо для дистанционного управления.

Кабели изготавливаются из разных материалов.  Отличаются они и изоляционными материалами, которые обеспечивают защиту.

Если  эти два кабеля  эксплуатировать в одинаковых условиях, контрольный провод быстрее придется в непригодность.  Силовой  кабель вббшв 4х16 при грамотном использовании сможет прослужить  несколько десятков  лет.



Силовой кабель | ЭлМикс

В самом общем виде силовые кабели по своей конструкции представляют собой токопроводящие жилы, помещенные в изоляцию или защитный покров.

В “СибирьИнвест” вы найдете широкий ассортимент кабельно-проводниковой продукции. Для того чтобы ознакомиться с ценами перейдите в каталог Кабель

Помимо этого кабели могут иметь различные заполнители, экранирующие слои, а также дополнительные жилы заземления. Сами жилы изготавливаются в виде медных или алюминиевых проводников, помещенных в бумажную, резиновую или же пластмассовую изоляцию.

Защитная оболочка сердечника кабеля также может отличаться по типу используемых материалов. Она может быть металлической, резиновой или пластмассовой. Кроме того кабели могут иметь защитную броню. Конструктивные особенности каждой марки кабеля зашифрованы в ее кратком обозначении – аббревиатуре.

Токонесущие жилы силового кабеля

Кабели имеют основные, нулевые жилы и жилы заземления. Для передачи электроэнергии используют основные жилы. По нулевым жилам передается разность токов фаз и неравномерная нагрузка.

Как уже было сказано, токопроводящие жилы силовых кабелей бывают медными, либо алюминиевыми. Жила может быть однопроволочной или многопроволочной. Для алюминиевых кабелей сечением до 35 мм2 используются однопроволочные жилы. Кабели больших сечений изготавливают как из однопроволочных так и из многопроволочных алюминиевых проводников.

Что касается медных, то у кабелей сечением до 16 мм2 используют однопроволочные жилы, от 25 до 95 мм2 как многопроволочные, так и однопроволочные в зависимости от марки, а сечением от 120-800 мм2 – только многопроволочные.

Также кабельные проводники отличаются по форме. В современных марках кабелей используются:

  • круглые жилы
  • сегментные жилы
  • жилы секторной формы

Жила защитного заземления или же нулевая жила также может быть выполнена различной формы: круглой, треугольной либо секторной.

Изоляция жил и поясная изоляция

Стоит отметить, что изоляция жил – это оболочка, наложенная на токопроводящие жилы кабеля, а поясная изоляция – это изолирующий слой, наложенный на скрутку кабельных жил или же на пучок изолированных жил уложенных параллельно.

В современном кабельном производстве применяются изоляционные материалы на основе бумаги, пластмасс или резины.

Резиновая изоляция применяется для производства кабелей рассчитанных на напряжение до 1 кВ в сетях переменного тока и до 10 кВ в сетях постоянного тока. Этот материал отличается высоким электрическим сопротивлением, эластичностью, и влагонепроницаемостью. Однако каучуки, из которых изготавливается резина, неустойчивы к воздействию солнечного ультрафиолетового излучения. Поэтому кабели с резиновой изоляцией не рекомендуется прокладывать на открытых участках.

Примером кабеля в резиновой изоляции могут послужить гибкий кабель КГ, или же холодостойкий гибкий кабель КГ-ХЛ.

Широкое применение получила кабельная продукция с бумажной изоляцией. Для вязкости бумага пропитывается масляно-канифольными либо синтетическими составами. Недостатком изоляции из бумаги является то, что пропиточный состав обладает текучими свойствами и такие марки кабелей нельзя прокладывать на наклонных участках.

Однако некоторые кабели с бумажной изоляцией жил все-таки можно использовать на наклонных трассах. Пропитывающий состав в них нестекающий, на основе полиизобутилена или же церезина. Для таких марок кабелей ограничения по разности уровней прокладки отсутствуют.

Все материалы изоляции находят свое применение, но, пожалуй, самым прогрессивным типом изоляции является пластмассовая. В качестве изолирующего слоя, в основном используются структуры на основе полиэтилентерефталата и поливинилхлоридного пластиката.

Полиэтилентерефталат часто используется для создания поясной изоляции. Пластмассовая изоляция устойчива к воздействию ультрафиолетового излучения, плесневых грибов, влаги. Некоторые модификации ПВХ-пластиката позволяют создавать изоляцию кабелей не распространяющую горение при прокладке в пучках. Такие марки обозначаются дополнительной маркировкой “нг”. Например, кабель ВВГнг.

Заполнение пустот между жилами кабеля

В скрутке кабельных жил, а также между оболочкой и параллельно уложенными жилами образуются пустоты, наличие которых негативно сказывается на механической прочности и других характеристиках кабеля.

Для устранения промежутков между жилами используют специальные заполнители, которые позволяют достичь круглой формы сердечника, сделать кабель герметичным и механически прочным. Для заполнения используют жгуты из полиэтилентерефталата или пропитанной бумаги, а также кабельную пряжу и резину.

Экранирующие слои в силовых кабелях

Ток, проходящий через жилы кабеля, вызывает возмущение электромагнитного поля вдоль всей поверхности проводника. В силовых цепях уровень электромагнитного излучения достигает значений, которые могут влиять на внешние электрические цепи, радиоаппаратуру, электрооборудование.

Для того чтобы снизить уровень ЭМ-поля вдоль токонесущих элементов (обычно вдоль скрутки жил) размещается специальный защитный экран. Экранирующий слой изготавливается, как правило, из токопроводящей бумаги или же металлической фольги (из меди и алюминия). Вдоль экрана иногда прокладывается оплётка из тонкой проволоки. Примером экранированного кабеля может послужить КВВГЭнг.

Оболочка и защитный покров кабеля

Оболочка предназначена для защиты скрутки кабельных жил от механических и химических воздействий. В качестве оболочки кабелей применяют слои из резины или пластмасс (ПВХ, полимеризованные этилены), а также металлические слои из свинца, алюминия или стали.

Поверх оболочки накладываются так называемые защитные покровы. У некоторых марок кабелей их число может достигать трех:

  • подушка
  • броня
  • наружный покров

Примерами бронированного кабеля являются медный ВБбШв и алюминиевый АВБбШв, а также кабель с пропитанной бумажной изоляцией ААБл.

Основные определения по кабельно-проводниковой продукции

Кабельными изделиями или кабельно-проводниковой продукцией обычно называют любые виды неизолированных или изолированных проводников, в первую очередь предназначенных для передачи электрической энергии или информации, как в компьютерных сетях.

К проводниково-кабельной продукции относятся изолированные и неизолированные шнуры, ленты, провода, оптические кабели с жилами из светопроводящих волокон, шины, кабели с металлическими токопроводящими жилами.

Шнур — это несколько изолированных гибких или особо гибких жил сечением до 1,5 мм, уложенных параллельно или может быть скрученных, сверху которых, опять же, в зависимости от условий эксплуатации может быть наложены неметаллическая оболочка и защитный покров

Провод — это изолированные жилы или даже одна неизолированная, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой.

Кабель — одна или более изолированных жил (проводников), заключенных в неметаллическую оболочку или металлическую, поверх которой в зависимости от условий прокладки и эксплуатации может накладываться защитный покров, в который может входить броня.

По типу изоляции силовых кабелей различают:

  • кабели силовые с пластмассовой изоляцией;
  • кабели силовые с бумажной изоляцией, в том числе маслонаполненные и пропитанные;
  • кабели силовые с резиновой изоляцией и т.д.

Предназначение кабелей и их классификация

Кабели, в зависимости от материала передаваемой энергии, проводящих жил или информации делят на две группы:

  1. Кабели с оптическими волокнами.
  2. Кабели с металлическими жилами электрические.

Кабели с оптическими жилами чаще всего имеют и дополнительные металлические токопроводящие жилы. Кабели с металлическими жилами электрические классифицируют типу изоляции, по величине напряжения, назначению и по многим другим признакам.

По величине линейного рабочего напряжения кабели силовые подразделяют на:

  • кабели на напряжения 1..10 кВ;
  • кабели на напряжения 110 . . 500 кВ;
  • кабели на напряжение до 1 кВ;
  • кабели на напряжения 20 … 35 кВ.

Самый главный элемент у всех типов шнуров, проводов, кабелей, является экран,  токопроводящая жила, изоляция , наружные покровы и оболочки.

Неизолированные провода изоляции не имеют. В зависимости от назначения и условий эксплуатации проводов и кабелей наружные покровы, экран – могут отсутствовать.

Токопроводящие жилы изготавливаются либо из алюминия, либо из меди. В последний десяток лет, производители кабелей используют в основе изготовления – медь. Алюминиевые жилы обозначаются буквой А. Жилы бывают секторные (фасонные), круглые, и фасонные, неуплотненные.

Маркоразмер кабельного изделия — условное буквенно-цифровое обозначение, характеризующее помимо марки основные конструктивные и электрические параметры кабельного изделия: диаметр или сечение токопроводящих жил, число жил (групп), напряжение волновое сопротивление и др. и достаточное, чтобы отличить данное изделие от другого.

Кабельные изделия — совокупность кабельных изделий.

Элемент кабельного изделия — любая конструктивная часть кабельного изделия.

Заполнитель — элемент, служащий для заполнения свободных промежутков в кабеле или проводе с целью придания требуемой формы, механической устойчивости, продольной герметичности.

Кордель — элемент из изолирующего материала произвольного сечения, применяемый в качестве заполнителя или для образования каркаса полувоздушной изоляции.

Прядь – элемент кабельной обмотки или оплетки в виде нескольких нитей или проволок, прилегающих одна к другой и расположенных параллельно в один ряд.

Кабельная обмотка — покров из наложенных по винтовой спирали лент. Нитей, проволок или прядей.

Кабельная обмотка с перекрытием — кабельная обмотка, у которой каждый виток ленты покрывает часть соседнего витка этой же ленты.

Кабельная обмотка встык — кабельная обмотка, у которой края соседних витков одной и той же ленты, нити, проволоки, пряди соприкасаются.

Кабельная обмотка с зазором — кабельная обмотка у которой между соседними витками одной и той же ленты имеется зазор меньше ширины ленты.

Кабельная обмотка открытой спиралью — обмотка, у которой между витками одной и той же ленты, нити или проволоки имеется зазор больше ширины ленты или диаметра нити (проволоки).

Кабельная оплетка — покров кабельного изделия из переплетенных прядей.

Кабельный сердечник — часть кабеля (совокупность изолированных жил, возможно с поясной изоляцией и экраном), находящаяся под оболочкой или эраном.

Токопроводящая жила — элемент кабельного изделия, предназначенный для прохождения электрического тока.

Криопроводящая жила — токопроводящая жила, выполненная из кривопроводникового материала.

Сверхпроводящая жила — токопроводящая жила, выполненная из сверхпроводникового материала.

Стабилизатр сверхпроходящей жилы — элемент выполненный из металла с высокой теплоэлектропроводностью, находящийся в непосредственном контакте со сверхпроводниковым материалом и шунтирующий последний в моменты потери им сверхпроводимости.

Проводник коаксиальной пары — токопроводящий элемент коаксиальной пары кабеля.

Стренга — заготовка, скрученная из проволок.

Многопроволочная жила — токопроводящая жила, состоящая из двух и более скрученных проволок или стренг.

Жила правильной скрутки — многопроволочная жила скрученная из элементов одинакового диаметра, расположенных коаксиальными повивами чередующихся направлений, в поперечном сечении которой линии, соединяющие центры элементов каждого повива, образуют правильный выпуклый многоугольник.

Жила неправильной скрутки – многопроволочная жила скрученная из элементов различного диаметра. Расположенных коаксиальными повивами.

Жила простой скрутки — жила правильной скрутки, скрученная из отдельных проволок.

Жила пучковой скрутки — многопроволочная жила, проволоки или стренги которой скручены в одну сторону без распределения по повивам.

Круглая жила — токопроводящая жила, у которой поперечное сечение или поверхность, ограниченная контуром, описанным около поперечного сечения, представляет собой круг с точностью до радиусов составляющих ее элементов.

Фасонная жила — токопроводящая жила, у которой поперечное или поверхность, ограниченная контуром, описанным около поперечного сечения, имеет форму. Отличную от круга.

Прямоугольная жила — фасонная жила формы прямоугольника с закругленными углами.

Секторная жила — фасонная жила формы сектора (сегмента) с закругленными углами.

Овальная жила — фасонная жила овальной формы.

Полая жила — жила трубчатой формы, сплошная или скрученная из круглых и фасонных проволок с опорной спиралью или без нее.

Плетеная жила — токопроводящая жила из проволок или прядей, сплетенных по определенной системе.

Спиральная жила — токопроводящая жила, наложенная по винтовой спирали вокруг сердечника.

Уплотненная жила — многопроволочная жила, обжатая для уменьшения ее размеров и зазоров между проволоками.

Расщепленная жила — токопроводящая жила, сечение которой разделено изоляцией на несколько находящихся под одним потенциалом частей.

Герметизированная жила — токопроводящая жила, промежутки между проволоками которой заполнены герметизирующим составом.

Мишурная нить — элемент токопроводящей жилы в виде плющеной проволоки. Спирально наложенной на нить из изоляционного материала.

Мишурная жила — токопроводящая жила, скрученная из мишурных нитей.

Изолированная жила — токопроводящая жила, покрытая изоляцией.

Экранированная жила — изолированная жила, поверх которой имеется экран.

Основная жила — изолированная жила, предназначенная для выполнения основной функции кабельного изделия.

Нулевая жила — основная жила, предназначенная для присоединения к заземленной или незаземленной нейтрали источника тока.

Вспомогательная жила — изолированная жила, выполняющая функции, отличные от от функций основных жил.

Жила заземления — вспомогательная жила, предназначенная для соединения не находящихся под рабочим напряжением металлических частей электротехнического устройства, к которому подключен кабель или провод, с контуром защитного заземления.

Контрольная жила — вспомогательная жила, служащая для целей контроля и сигнализации и входящая в состав токопроводящей жилы силового кабеля.

Счетная жила — изолированная жила, отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для нахождения путем отсчета от нее искомой жилы.

Направляющая жила — изолированная жила. Отличающаяся расцветкой изоляции от всех других жил повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы.

Сплошная изоляция — изоляция в виде сплошного слоя диэлектрика (пластмассы, резины и др. ).

Двухслойная изоляция — сплошная изоляция, состоящая из двух слоев однородных или разнородных диэлектриков.

Пластмассовая изоляция — сплошная изоляция из пластмассы.

Резиновая изоляция — сплошная изоляция из резины.

Эмалевая изоляция — сплошная изоляция в виде пленки, образованной эмалевым лаком или расплавом смолы.

Оксидная изоляция — сплошная изоляция в виде пленки окислов, образованных на поверхности токопроводящей жилы.

Порошковая прессованная изоляция — сплошная изоляция из порошка на основе неорганических соединений.

Минеральная изоляция — сплошная изоляция из минерального порошка.

Пленочная изоляция — изоляция из синтетических пленок.

Бумажная изоляция — изоляция из лент кабельной бумаги.

Пропитанная бумажная изоляция — многослойная изоляция из лент кабельной бумаги и изоляционного пропиточного состава.

Обедненно-пропитанная изоляция — пропитанная бумажная изоляция, свободная часть пропиточного состава которой частично  или полностью удалена.

Волокнистая изоляция — изоляция из натуральных, синтетических или искусственных волокон и нитей.

Асбестовая изоляция — изоляция из асбестовых нитей.

Дельта-асбестовая изоляция — изоляция из слоя дельта-асбестового волокна и подклеивающе-пропиточных составов ли без них с лакированной или нелакированной поверхностью.

Изоляционный пропиточный состав — электроизоляционная жидкость для пропитки бумажной и волокнистой изоляции.

Градированная изоляция — многослойная изоляция с электрическими характеристиками, заданным образом изменяющимися от слоя к слою.

Поясная изоляция — изоляция, входящая в состав сердечника и наложенная поверх скрученных или нескрученных изолированных жил.

Полувоздушная изоляция — изоляция образованная сочетанием твердого диэлектрика и воздуха.

Воздушно-бумажная изоляция — полувоздушная изоляция, образованная сочетанием кабельной или телефонной бумаги или бумажной массы и воздуха.

Трубчато-бумажная изоляция — воздушно-бумажная изоляция, образованная лентой, наложенной на токопроводящую жилу в виде трубки неплотно, с оставлением воздушного зазора.

Бумаго-массовая изоляция — воздушно-бумажная изоляция из пористой бумажной массы, наложенной на токопроводящую жилу коаксиальным слоем.

Кордельно-трубчатая бумажная изоляция — воздушно-бумажная изоляция, образованная корделем, наложенным на токопроводящую жилу по винтовой спирали, и обмоткой из одной или нескольких лент.

Воздушно-пластмассовая изоляция — полувоздушная изоляция, образованная сочетанием пластмассы и воздуха.

Кордельно-трубчатая пластмассовая — воздушно-пластмассовая изоляция, образованная корделем, наложенная на жилу или внутренний проводник по винтовой спирали, и трубкой или обмоткой из лент.

Пористо-пластмассовая изоляция — воздушно-пластмассовая изоляция из пористой пластмассы, наложенной на жилу или внутренний проводник коаксиальным слоем.

Кордельная изоляция – воздушно-пласмассовая изоляция, образованная корделем, наложенным по винтовой спирали на внутренний проводник коаксиального кабеля.

Баллонная изоляция — воздушно-пластмассовая изоляция, образованная переодически обжатой трубкой с внутренним диаметром, большим диаметра токопроводящей илы или внутреннего проводника.

Шайбовая изоляция — воздушно-пластмассовая изоляция, образованная шайбами, расположенными через определенный интервал на внутреннем проводнике коаксиальной пары.

Элемент скрутки — элемент конструкции кабельного изделия (проволока, стренга, изолировааня жила, группа, пучок), предназначенный для образования другого, более сложного, конструктивного элемента методом скрутки.

Группа — элемент скрутки в виде двух или более изолированных жил (проводника).

Пара — группа или часть группы из двух изолированных друг от друга жил, предназначенных для работы в одной электрической цепи.

Симметричная пара — пара, в которой изолированные жилы одинаковой конструкции — параллельные или скрученные — расположены симметрично ее продольной оси.

Коаксиальная пара — пара, проводники которой расположены соосно и разделены изоляцией.

Тройка — группа из трех изолированных жил , расположенных параллельно в один ряд или скрученных.

Четверка — группа, скрученная из четырех изолированных жил.

Звездная четверка — четверка, в которой каждые две жилы, составляющие пару, расположены одна против другой на диагоналях квадрата, вершины которого образованы центрами токопроводящих жил в поперечном сечении четверки.

Двойна-парная четверка — четверка, жилы которой образуют две симметричные пары с разными шагами скрутки.

Шестерка — группа, скрученная из трех симметричных пар.

Пучок — элемент – состоящий из групп (пар, четверок и др.), скрученных в одну сторону с одним шагом.

Элементарный пучок — пучок, состоящий не более чем из 20 групп (пар, четверок и др.) и предназначенный для образования главного пучка сердечника.

Главный пучок — пучок, скрученный из элементарных пучков и предназначенный для образования сердечника.

Повив — слой элементарной скрутки, расположенных коаксиально либо по отношению к остальным аналогичным элементам, образующим в совокупности скрученную часть конструкции кабельного изделия (токопроводящую жилу, сердечник), либо поверх внутренней по отношению к этому слою части кабельного изделия.

Усиленная группа — группа (пара, четверка), имеющая общую обмотку из лент электроизоляционного материала.

Экранированная группа — группа (пара, четверка, пучок), имеющая общий экран.

Основная группа — группа (пара, четверка), предназначенная для выполнения основной функции кабельного изделия.

Вспомогательная группа — группа предназначенная для выполнения функций, отличных от функций основных групп.

Счетная группа — группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех
из жил от всех других групп, повива и предназначенная для нахождения от нее искомой группы.

Направляющая группа —  группа отличающаяся расцветкой изоляции хотя бы одной из жил от всех из жил от всех других групп, повива и предназначенная для определения направления, в котором должен быть произведен отсчет для нахождения искомой группы.

Кабельный экран — элемент из электропроводящего немагнитного или магнитного материала либо в виде цилиндрического слоя вокруг токопроводящей жилы, группы, пучка, всего сердечника или его части, либо в виде разделительного слоя различной конфигурации.

Кабельная оболочка — непрерывная металлическая или неметаллическая трубка. Расположенная поверх сердечника и предназначенная для защиты его от влаги и других внешних воздействий.

Металлопластмассовая оболочка — кабельная оболочка в виде пластмассовой трубки с тонким слоем металла изнутри.

Упрочняющий покров — одно или двухслойная обмотка из металлических лент или проволок, наложенная на оболочку кабеля давления для увеличения ее механической прочности.

Защитный кабельный покров — элемент, наложенный на изоляцию, экран, оболочку или упрочняющий покров кабельного изделия и предназначенный для дополнительной защиты от внешних воздействий.

Кабельная броня — часть защитного покрова из металлических лент или одного или нескольких повивов металлических проволок, предназначенная для защиты от внешних механических и электрических воздействий и в некоторых случаях для восприятия растягивающих усилий.

Кабельная подушка — внутренняя часть защитного покрова, наложенная под броней с целью  предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони.

Наружный кабельный покров — наружная часть защитного кабельного покрова, наложенная поверх брони и предназначенная для защиты ее от коррозии и механических воздействий.

Защитный шланг — сплошная выпресованная трубка из пластмассы или резины, расположенная поверх металлической оболочки, оплетки или брони кабельного изделия и являющаяся защитным покровом или его наружной частью.

Защитный пропиточный состав — состав для пропитки бумаг и волокнистых материалов, входящих в состав защитного кабельного покрова.

Опознавательная лента — лента расположенная под оболочкой или защитным покровом, на которой нанесены повторяющиеся обозначения предприятия-изготовителя или другие определяющие данные.

Опознавательная нить — одна ил несколько нитей, расположенные под изоляцией, оболочкой или защитным покровом и своей расцветкой определяющие предприятие-изготовитель.

Мерная лента — лента, расположенная под оболочкой, разделенная на определенные единицы длины линиями с соответствующими цифрами, по которым можно определить длину кабеля.

Проволока скольжения — немагнитная проволока, обычно полукруглого сечения, накладываемая в виде обмотки открытой спиралью поверх наружного экрана изолированной жилы маслонаполненного кабеля, предназначенного для прокладки в трубопроводе, с целью защиты изоляции кабеля и облегчения его скольжения при затяжке в трубопроводе.

Многожильный кабель — кабель, провод, шнур в котором число жил более трех.

Симметричный кабель — кабель, состоящий из одной или более симметричных пар, троек, четверок и т. п. групп.

Коаксиальный кабель — кабель, основные группы которого являются коаксиальными парами.

Трехпроводный коаксиальный кабель — кабель, состоящий из трех проводников, расположенных соосно и разделенных изоляцией.

Плоский кабель — кабель или провод с поперечным сечением прямоугольной или близкой к ней формы, содержащий одну или несколько жил, расположенных параллельно в один ил несколько слоев.

Однородный кабель — кабель, в котором основные жилы или группы имеют одинаковую конструкцию.

Комбинированный кабель — кабель, в котором разные основные жилы предназначены для выполнения различных функций и имеют различающиеся конструкции и параметры.

Кабель повивной скрутки — кабель, в сердечнике которого изолированные жилы или группы образуют пучки, а пучки в свою очередь — сердечник.

Спиральный кабель — кабель, в виде упругой винтовой спирали.

Самонесущий кабель — кабель с несущим элементом, предназначенным для увеличения его механической прочности, крепления и подвески.

Кабель с несущим тросом — самонесущий кабель, несущим элементом которого является стальной трос.

Грузонесущий кабель – кабель или провод, который помимо своего основного назначения одновременно предназначен для подвески, тяжения, а также многократных спусков, подъемов, удержания на заданной высоте и горизонтального перемещения грузов.

Герметизированный кабель — кабель, свободное пространство между конструктивными элементами которого заполнено герметезирующим составом с целью препятствия проникновению влаги в кабель и её продольному перемещению.

Экранированный кабель — кабель или провод, в котором все или часть основных жил экранированные или имеется общий экран.

Криогенный кабель — кабель, предназначенный для работы в средах, имеющих криогенную температуру.

Криопроводящий провод — криогенный кабель с криопроводящими жилами.

Сверхпроводящий кабель — криогенный кабель со сверхпроводящими жилами.

Силовой кабель — кабель для передачи электрической энергии токами промышленных частот.

Кабель с вязким пропиточным составом — силовой кабель  бумажной изоляцией, пропитанной маслоканифольным или подобным ему по вязкости изоляционным составом.

Кабель с нестекающим пропиточным составом — силовой кабель с бумажной изоляцией, пропитанной изоляционным составом, вязкость которого такова, что при рабочих температурах кабеля он не способен к перемещению.

Кабель с поясной изоляцией — силовой многожильный кабель с общей изоляцией вокруг всех изолированных скрученных или параллельно уложенных жил.

Кабель с отдельно-экранированными жилами — силовой многожильный кабель, каждая жила которого поверх изоляции имеет экран.

Кабель с жилами в отдельных оболочках — силовой многожильный кабель, каждая жила которого имеет самостоятельную оболочку.

Кабель с избыточным давлением — силовой кабель, изоляция которого работает под давлением выше атмосферного, создаваемым маслом или газом. Входящим в состав изоляции или являющимся внешней по отношению к ней средой.

Маслонаполненный кабель — кабель с избыточным давлением, создаваемым маслом, входящим в состав бумажной пропитанной изоляции, и предусмотренной компенсацией температурных изменений объема масла.

Маслонаполненный кабель в трубопроводе — маслонаполненный кабель с отдельно экранированным газом, входящим в состав обедненно или предварительно пропитанной бумажной изоляцией , и предусмотренной компенсацией изменений давления газа.

Газонаполненный кабель с внешним давлением — кабель с избыточным давлением, которое передается изоляции газом через непроницаемую оболочку.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на радиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель — радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной распределительной сети.

Радиочастотный кабель — кабель для передачи электромагнитной энергии на ридиочастотах.

Кабель согласования — радиочастотный кабель, волновое сопротивление которого изменяется по длине плавно или ступенями.

Кабель задержки — радиочастотный кабель с искусственно замедленной скоростью передачи электромагнитной энергии.

Полужесткий радиочастотный кабель – радиочастотный кабель, сохраняющий после изгиба свое изогнутое состояние.

Радиочастотный распределительный кабель — радиочастотный кабель для телевизионной сети.

Кабель связи — кабель для передачи сигналов информации токами различных частот.

Кабель дальней связи — кабель связи для междугородных линий сети связи.

Кабель местной связи — кабель связи для городских и сельских телефонных сетей.

Городской телефонный кабель — кабель местной связи, предназначенный для абонентских  и соединительных линий городских телефонных сетей.

Станционный телефонный кабель — кабель местной связи для прокладки в зданиях телефонных станций.

Низкочастотный кабель — кабель связи, по которому передаются сигналы в спектре тональных частот.

Высокочастотный кабель — кабель связи, по которому передаются сигналы в спектре частот выше тональных.

Телефонный шнур — шнур связи для соединения телефонного аппарата с микротелефонной трубкой и со стенной розеткой.

Кабель управления — кабель для цепей дистанционного управления, релейной защиты и автоматики.

Контрольный кабель — кабель для цепей контроля и измерения на расстоянии электрических и физических параметров.

Сигнально-блокировочный кабель — кабель для цепей сигнализации и блокировки.

Геофизический кабель — грузонесущий кабель контроля, управления и сигнализации для цепей дистанционного измерения геофизических свойств пород, проходимых при бурении и промыслово-геофизической разведке скважин.

Гидроакустический кабель — комбинированный кабель, предназначенный для передачи электрической энергии, сигналов информации, контроля и управления к гидроакустической аппаратуре.

Термопарный кабель – кабель для изготовления термопар и передачи от них термоэлектродвижущей силы.

Нагревательный кабель — кабель с жилами высокого электрического сопротивления, предназначенный для обогрева различных объектов.

Обмоточный провод — провод для изготовления обмоток электротехнических устройств.

Эмалированный провод — обмоточный провод эмалевой изоляцией.

Высокочастотный обмоточный провод — обмоточный провод с токопроводящей жилой из изолированных проволок.

Транспонированный провод — обмоточный провод с токопроводящей жилой из изолированных проволок, взаимное расположение которых периодически меняется.

Установочный провод — провод для электрических распределительных сетей низкого напряжения.

Выводной провод — провод для выводов обмоток электрических машин.

Монтажный провод — провод для соединения электрических схем в электротехнических, радиотехнических и т. п. устройствах.

Провод зажигания — провод для систем зажигания авиационных, автомобильных и т. п. двигателей.

Термоэлектродный провод — провод для присоединения выводов термопар к измерительным схемам.

Провод сопротивления — провод с жилой из сплава нескольких металлов, обладающего высоким удельным электрическим сопротивлением.

Ленточный провод — плоский однослойный провод.

Неизолированный провод — провод, состоящий из одной или нескольких скрученных проволок.

Контактный провод — неизолированный провод для подвесной контактной сети электрифицированного транспорта.

Полый провод — неизолированный провод трубчатой формы.

Сталеалюминиевый провод — неизолированный провод, состоящий из биметаллических сталеалюминиевых (возможно в сочетании с алюминиевыми) проволок или из стального сердечника, поверх которого наложены проволоки из алюминия или его сплава.

Номинальное число жил — число жил указанное в марке кабельного изделия.

Номинальный размер элемента — размер конструктивного элемента кабеля без учета допусков, установленный нормативным документом.

Номинальный размер кабеля — размер кабеля, подсчитанный исходя из номинальных размеров его элементов.

Расчетная масса кабеля — масса кабеля, подсчитанная исходя из номинальных размеров его элементов.

Шаг скрутки — расстояние между двумя точками, соответствующее одному полному витку элемента скрутки, измеренное в направлении продольной оси кабеля.

Шаг гофра элемента кабельного изделия — расстояние между двумя точками, одинаково расположенными на двух соседних гофрах, измеренное в направлении продольной оси кабеля.

Шаг укладки жил — расстояние между осями соседних токопроводящих жил одного слоя в плоском кабеле.

Длительная окружность кабельного изделия — окружность, проходящая через центры элементов скрутки (проволок, стренг, жил, групп, пучков), образующих повив.

Кратность шага скрутки — отношение шага скрутки повива к диаметру окружности, описанной вокруг повива.

Теоретическая кратность шага скрутки — отношение шага скрутки повива к диаметру длительной окружности кабельного изделия.

Коэффициент скрутки — отношение наружного диаметра кабельного изделия или его заготовки, состоящих из однородных скрученных элементов, к диаметру элемента скрутки.

Угол скрутки — острый угол между нормалью к линии, параллельной оси кабельного изделия, и осью развертки элемента скрутки при условии, что все три линии лежат в одной плоскости.

Коэффициент скрутки кабельного изделия — отношение длины элемента скрутки в скрученном кабельном изделии (или его заготовке) к длине изделия (заготовки).

Правое направление скрутки — направление скрутки (проволочной брони), при котором элемент скрутки (проволочной брони) поднимается по спирали в правом (левом) направлении.

Правое направление обмотки — направление обмотки, при котором ее витки поднимаются по спирали в правом (левом) направлении.

Расчетное сечение жилы — площадь поперечного сечения токопроводящей жилы, рассчитанная исходя из её номинальных размеров.

Номинальное сечение жилы — площадь поперечного сечения токопроводящей жилы, указываемая в маркоразмере кабельного изделия.

Фактическое сечение жилы — площадь поперечного сечения токопроводящей жилы, определенная путем измерений.

Коэффициент заполнения жилы — отношение площади поперечного сечения многопроволочной токопроводящей жилы к площади, ограниченной описанным около нее контуром.

Коэффициент вытяжки ленты — отношение толщины ленты до и после ее наложения на кабельное изделие или его элемент.

Коэффициент поверхностной плотности оплетки — отношение площади поверхности, покрытой оплетающим материалом, к площади всей поверхности, на которую наложена оплетка.

Коэффициент гофрирования элемента кабельного изделия — отношение длины продольной образующей гофрированного элемента (экрана, оболочки и др.) к длине его продольной оси.

Степень гофрирования элемента кабельного изделия — отношение наружных диаметров по выступам и впадинам гофрированных элементов кабельных изделий.

Строительная длина кабельного изделия — нормированная длина кабельного изделия в одном отрезке.

Биметаллическая проволока — проволока, состоящая из двух (многих) слоев разнородных металлов или сплавов, находящихся в состоянии молекулярного сцепления.

Плющенная проволока — проволока, которой плющением придана лентообразная форма.

Трехжильные силовые кабели – Энциклопедия по машиностроению XXL

Рис. 6-30. Трехжильный силовой кабель с изоляцией и защитными оболочками

ТРЕХЖИЛЬНЫЕ СИЛОВЫЕ КАБЕЛИ  [c.74]

Трехжильные силовые кабели с пропитанной бумажной изоляцией имеют сечения жил от 6 до 240 мм и изготавливаются на напряжения 1,3, 6,10 кВ. Технические данные кабелей приведены в таблице 8.1. Жилы кабелей с сечением 6… 16 мм изготавливают круглыми, а с сечением 25 мм и более — с секторными жилами (рис. 8.4 и 8,5). Жилы изолируются бумажной пропитанной изоляцией. Пространство между жилами заполняют жгутами из сульфатной бумаги для получения круглой формы кабеля. Поверх жил накладывают поясную изоляцию, на нее — алюминиевую, либо свинцовую оболочку.  [c.74]

Конструкции одножильного и трехжильного силовых кабелей с резиновой изоляцией представлены на рис. 14.1 и 14.2.  [c.135]

На рис. 8 показана конструкция трехжильного силового кабеля с отдельно изолированными и освинцованными жилами, бронированного двумя стальными лентами. Наружные диаметры и вес силовых кабелей, указанных выше марок, приведены в табл, 40.  [c.38]

Основными конструктивными элементами кабелей и проводов являются токопроводящая жила, изоляция, оболочки и защитные покровы. Назначение этих конструктивных элементов удобнее всего рассмотреть на примере кабельных изделий, входящих в разные группы, например трехжильного силового кабеля с бумажной пропитанной изоляцией (рис. 1), силового кабеля с резиновой изоляцией и оболочкой (рис. 2) и кабеля для городской телефонной связи (рис. 3).  [c.6]

В силовых кабелях на напряжения до 35 кВ нефтяные масла применяют для пропитки бумажной изоляции масла малой вязкости применяются с добавкой канифоли в количестве от 10 до 35% в зависимости от марки кабеля. Кабели на рабочие напряжения 110 кВ и выше делаются в СССР маслонаполненными. Вдоль всей длины кабеля илн внутри жилы (в одножильном кабеле), или между жилами (в трехжильном кабеле) проходят каналы, заполненные малов ЭКим маслом, находящимся все время под избыточным давлением. Таким образом, при возникновении опасности образования внутри изоляции пустот, например, вследствие изменений температуры происходит подпитка изоляции из масляного канала. Основной изоляцией маслонаполненных кабелей является бумажная изоляция, пропитанная маслом, заполняющим канал. Без подпитки кабели на напряжения ПО кВ и выше надежно работать не могут, так как рабочие напряженности электрического поля в них таковы, что вызывают в пустотах ионизацию, постепенно разрушающую основную изоляцию.  [c.94]


Силовые кабели с поясной изоляцией выпускаются трехжильного типа с секторными жилами из меди или алюминия в диапазоне сечений 6—240 мм . В качестве изоляции в них используется кабельная бумага, которая накладывается на жилу методом обмотки и пропитывается затем вязким маслоканифольным составом. Поверх скрученного из изолированных жил сердечника кабеля накладывается поясная изоляция, толщина которой меньше, чем толщина фазной (жильной) изоляции, так как жильная изоляция рассчитывается на линейное напряжение, которое в три раза больше фазного.  [c.259]

Силовые кабели — одножильные или многожильные изолированные провода, обладающие гибкостью и снабженные защитными оболочками, предохраняющими проводящие жилы и изоляцию от действия влаги, механических повреждений и т. п. Они служат для передачи электрической энергии подземными и подводными линиями. Наиболее часто применяют силовые кабели с бумажной изоляцией, пропитанной маслоканифольным компаундом. Устройство такого кабеля (мы имеем в виду наиболее распространенный трехжильный кабель) заключается в следующем.  [c.224]

Данные о силовых одножильных кабелях на напряжение 20 и 35 кВ приведены в таблице 9.1, а о трехжильных с отдельно освинцованными жилами — в таблицах 9.2-9.4.  [c.83]

Силовые трехжильные кабели с отдельно освинцованными медными жилами на напряжения 20 и 35 кВ  [c.85]

Наружный диаметр и масса силовых трехжильных кабелей с отдельно освинцованными алюминиевыми и медными жилами на напряжение 20 кВ  [c.85]

Основным элементом токоподводов является силовой двух- или трехжильный кабель, а иногда два одножильных кабеля, проложенных параллельно. С целью упрощения сборки колонны бурильных  [c.417]

При передаче трехфазного тока можно в процессе изменения электрического поля отметить два характерных момента распределения силовых линий в изоляции жил трехжильного кабеля ОСБ, когда каждая жила имеет металлический экран 1) напряжение на двух жилах равно фазному, а потенциал третьей жилы равен нулю (рис. 23, а), 2) при повороте поля на 30° напряжение одной жилы равно фазному, а на каждой из двух других жил напряжение равно половине фазного с обратным знаком (рис. 23,6). При расчете таких трехжильных кабелей с экранированными жилами это изменение электрического поля можно не учитывать, так как поле в изоляции каждой жилы не связано с электрическим полем двух других жил и будет радиальным, как и у одножильного кабеля.  [c.36]

Для трехжильного кабеля, когда три изолированные жилы имеют один экран, т. е. заключены в одну металлическую оболочку, электрическое поле будет общим. В этом случае картина распределения силовых линий электрического поля изменится 1) напряжение между двумя жилами будет равно линейному, а между жилами и общим экраном — фазному третья жила, имеющая нулевой потенциал, будет иметь нулевую разность потенциалов относительно экрана, а напряжение между этой жилой и другими жилами  [c.36]

Для трехжильного кабеля, у которого три изолированные жилы заключены в одну металлическую оболочку, электрическое поле будет общим. В этом случае картина распределения силовых линий электрического поля изменится. В первом случае (рис. 8, а) напряжение между двумя жилами равно линейному, а между жилами и общим экраном — фазному третья жила, имеющая нулевой потенциал, будет иметь нулевую разность потенциалов относительно экрана, а напряжение между этой жилой и другими жилами будет равно фазному во втором случае (рис. 8, б) напряжение на одной жиле будет равно фазному, а на каждой из двух  [c.22]
Рис. 14.2. Конструкция трехжильного силового кабеля с резиновой изоляцией марки НРБ на напряжение 0,66 кВ 1 — токопроводящие жильг 2 — резиновая изоляция жил 3 — заполнение резиновыми жгутами 4 — ПВХ оболочка.
Рис. 11. Трехжильные силовые кабели ВРБ и АВРБ
В конце 80-х и начале 90-х годов в кабельной технике произошли решающие изменения благодаря вводу нового вида изоляционного материала пропитанной бумаги взамен джута. Бумажная изоляция позволила повысить напряжение силовых кабелей с 2 до 10 кВ. Для увеличения механической прочности и герметичности силовые кабели, так же как и кабели связи, стали покрывать свинцовой оболочкой. В 1908 г. появились первые трехжильные кабели на напряжение 20 кВ с поясной изоляцией и вязкой пропиткой. Такой кабель был проложен в Баку (работает до настоящего времени). В 1910 г. в Германии между Дессуа и Биттерфельдом впервые был проложен одножильный кабель на напряжение 60 кВ [14, с. 606]. Более широкое распространение силовых высоковольтных кабелей (на напряжение 35 кВ) началось лишь после окончания первой мировой войны.  [c.78]

Силовые кабели на напряжения 20 и 35 кВ изготавливаются одножильными или трехжильными. В этих кабелях для получения равномерно распределенного в изоляции радиального электрического поля поверх изоляции жилы накладывают металлическую, как правило, алюминиевую или свинцовую влагозащитную оболочку. Кроме того, они имеют улучшенный отвод тепла от центра и потому допускают по сравнению с кабелями с поясной изоляцией повышение токовой нагрузки на 5…20%. Жилы кабелей сзчением от 25 до 400 мм выполняют одно и многопроволочмыми.  [c.83]

Изолированные жилы многожильных кабелей на напряжение 1 кв, изолированные и экранированные жилы многожильных кабелей на напряжение 6 кв должны быть скручены с заполнением поливинилхлоридом или полиэтиленом соответственно изоляции до круга в сечении. В многожильных кабелях сечением до 6 мм включительно жилы допускается укладывать параллельно в одной плоскости. Изолированные, экранированные и ошлангованные жилы трехжильных кабелей 10 и 35 /се должны быть скручены с заполнением жгутами из непропитанной кабельной пряжи и штапельного стекловолокна до круга в сечении. Скрученные жилы могут быть обмотаны двумя скрепляющими лентами из упаковочного пластиката толщиной 0,23 мм. Силовые кабели с пластмассовой изоляцией изготовляются в поливинилхлоридной оболочке и могут быть бронированными и небронированными, с защитными наружными покровами и без них.  [c.45]

В последние годы большинство стран практически полностью осуществило перевод кабельной про.мышлен-ности на выпуск силовых кабелей с пластмассовой изоляцией, за исключением трехжильных кабелей на напряжение 10 кВ, которые из-за экономических показателей в значительных объемах выпускаются также с пропитанной бумажной изоляцией. Во всех европейских странах силовые кабели общепромышленного применения на напряжение до 35 кВ имеют близкое конструктивное исполнение и в основном соответствуют требованиям стандарта МЭК 502 и западногерманским нормам VDE 027I н VDE 0273.  [c.145]

Рис. 8.4. Конструкция силовых трехжильных кабелей с бумажной пропитанной изоляцией с круглыми (а) и eктppнымиYбj жилами.
Рис. 8.5. Конструкция силового трехжильного кабелй с бумажной пропитанной изоляцией с секторными жилами в свинцовой или алюминиевой оболочке в броне из круглых стальных проволок.
В системах токоподвода кранов используют преимущественно гибкие шланговые кабели общего назначения с резиновой изоляцией КРПТ (ГОСТ 13497—68). Применяют трехжильные кабели или кабели с тремя силовыми и одной заземляющей жилой (табл. 55). Для  [c.181]

Все машины постоянного тока имеют автоматическую стабилизацию сварочного тока, работающую при колебаниях напряжения сети на 107о от номинального. Учитывая, что напряжение питающего силового трансформатора может изменяться в соответствии с нормами на 5%, машину необходимо подключать кабелем такого сечения, чтобы падение напряжения на нем за счет работы машины в номинальном. режиме не превышало 57о. В случае если. сечение применяемого кабеля меньше необходимого и для питания машины используются два. или три трехжильных кабеля, жилы каждого кабеля должны подключаться ко всем трем фазам питающей сети. Это необходимо для уменьшения индуктивного сопротивления питаю-  [c.90]



Силовые кабели и шнуры питания

Силовые кабели выполняют основную функцию передачи электроэнергии, что необходимо практически во всех отраслях промышленности. Имея широкий спектр конструкций на 600 и 300 вольт, доступных в оболочках из термопласта, термопластичного эластомера и термореактивного каучука, эта категория кабелей может использоваться в некоторых из самых требовательных приложений. В этом блоге будут рассмотрены основные преимущества и общие ограничения различных кабелей питания и шнуров питания.

Архив блогов Sycor

История силовых кабелей

Первая система распределения электроэнергии была разработана в 1882 году самим Томасом Эдисоном. Эта система была создана в Нью-Йорке и использовала медные стержни, обернутые джутом, которые затем помещались в жесткие трубы, заполненные битумным компаундом. Вулканизированный каучук был обнаружен ранее Чарльзом Гудиером в 1844 году, но не использовался в качестве электроизоляции до 1880-х годов.Эти силовые кабели с резиновой изоляцией использовались для цепей на 11 кВ или 11000 вольт в конце 1890-х годов для проекта, известного как проект Niagara Falls power project . Это было началом силового кабеля, хотя эти прототипы первого поколения ничем не похожи на универсальные и прочные кабели, которые постоянно используются сегодня.

Конструкции силовых кабелей

Современные кабели обычно бывают разных размеров, из материалов и типов, каждый из которых используется для определенной цели.Большие одиночные изолированные жилы в промышленности также иногда называют силовыми кабелями. Эти кабели состоят из 3 основных компонентов: проводов , изоляции и защитной оболочки . Три основных фактора определяют конструкцию и материал:

  • Рабочее напряжение, определение толщины изоляции
  • Допустимая нагрузка по току, определяющая размер поперечного сечения проводника (проводов)
  • Условия окружающей среды, такие как температура, вода, химическое воздействие или воздействие солнечного света, а также механическое воздействие, определяющее форму и состав внешней оболочки кабеля

Ограничение конструкции силового кабеля

Одна из самых заметных сильных сторон силового кабеля – исключительная устойчивость к воде, химическим веществам, маслам и погодным условиям.Такие категории кабелей, как соединительный провод или провод, отвечающий требованиям mil-spec, спроектированы так, чтобы быть очень устойчивыми к изменяющимся уровням напряжения и температурным характеристикам, но становятся довольно слабыми, когда другие формы внешнего злоупотребления становятся частью применения. Если соединительные провода подвержены воздействию воды или погодных условий в своих приложениях, их часто заменяют альтернативой, способной справиться с труднопроходимой местностью для этого приложения. Последнее заметное ограничение силовых кабелей – это номинальные температуры. При работе в сложных условиях силовые кабели ограничены типами оболочки и изоляционного материала, которые могут выдерживать только 105 ° C.

Применение силового кабеля

Силовой кабель – это универсальный продукт, который часто используется из-за большого разнообразия доступных конструкций. Команда Sycor обычно имеет 26 различных конструкций, каждая из которых дает разные преимущества, чем предыдущая. При наличии различных конструкций маслостойкость и водонепроницаемость являются наиболее популярными характеристиками, поскольку они являются частью подавляющего большинства конструкций.

Некоторые из этих приложений включают:

  • Тяжелый инструмент
  • Переносные сценические светильники
  • Гаражи
  • Зарядные устройства
  • Гибкие приложения
  • При наличии масла и химикатов
  • Производственные линии
  • Производственные мощности
  • В перерабатывающих отраслях

Маркировка переносного кабеля и кабеля питания
  • S = Особо жесткое обслуживание (рассчитано на 600 В)
  • J = Младший (аппаратный) сервис (рассчитан на 300 В)
  • В = Вакуумный шнур (рассчитан на 300 В)
  • P = параллельный шнур
  • E = Эластомерная оболочка (только UL или NEC)
  • T = куртка из термопласта
  • O = маслостойкая внешняя оболочка
  • OO = маслостойкая внешняя оболочка и внутренняя изоляция
  • W = Погодостойкость и водонепроницаемость – для использования вне помещений (примечание: это НЕ то же самое, что и тип W, другой вид переносного шнура)

Организованные кабели питания

Куртка из термопласта :

STW, STOW, STOOW, SJTW, SJTOW, SJTOOW

Куртка из термопластичного эластомера (TPE ):

SEOW, SEOOW, SJEOW, SJEOOW

Термореактивный каучук (EPR):

SO, SOO, SOW, SOOW, SJ, SJO, SJOO, SJOW, SJOOW

Вакуумный шнур :

СВ, СВТ, СВО

Номинальное напряжение силового кабеля Кабели питания

уникальны, когда речь идет о номинальном напряжении, поскольку в самом названии указан номинал.У особо жесткого сервиса просто есть « S » без « J » рядом с ним. Этот тип кабеля рассчитан на стандартные приложения с напряжением 600 В. Когда « S » и « J » находятся рядом, это 300-вольтовая конструкция. Номинальное напряжение выше для определенных моделей конструкции, таких как различные кабели DLO или соединительные кабели, но большинство стандартных конструкций находятся в диапазоне 300-600 вольт. Наконец, еще одна уникальная особенность – почти каждый 600-вольтный силовой кабель для жестких условий эксплуатации будет иметь сопутствующую младшую 300-вольтовую конструкцию, поэтому независимо от того, какое напряжение вам нужно, силовой кабель будет надежным решением.

Sycor Marketing

Кабели питания

| ShowMeCables.com

Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются.Только в Соединенных Штатах обычно используется более десятка типов. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два имени. В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

  • C5 / C6
  • C7 / C8
  • C13 / C14
  • C15 / C16
  • C19 / C20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к розетке.1-15 – это старый незаземленный разъем с двумя металлическими штырями. На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 – это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели

IEC используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 – это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число – мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

C7 / C8

C7 / C8 имеет форму цифры 8 и обычно встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они соединяются с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, это текущий стандарт для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 – следующий шаг вперед по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Верх: C5 (слева), C7 неполяризованный (в центре) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

Кабели питания

– IsoTek – Мощность для выполнения

Некоторые люди задаются вопросом, почему стоит тратить деньги на последние пару метров силовых кабелей, если электричество, получаемое от стенной розетки, уже прошло много миль, чтобы добраться до этой точки.

Дело в том, что эти последние метры имеют решающее значение. Обычный «шнур для чайника», вроде тех, что поставляются бесплатно с компонентами Hi-Fi, содержит только элементарные проводники и разъемы – минимум для обеспечения работоспособности устройства. Подобные кабели действуют как антенны для EMI / RFI, которые влияют на работу аудиооборудования, и не предназначены для поддержания электрической целостности в соответствии со стандартами, необходимыми для высококачественного воспроизведения звука.

Это важно, потому что электричество является сырьем, из которого формируется аудиосигнал, приводящий в действие ваши динамики.Если на электричество, питающее ваше аудиооборудование, влияет шум, звуковые волны, достигающие ваших ушей, будут страдать от последующих искажений.

Высококачественный силовой аудиокабель специально разработан для удовлетворения текущих требований к аудиооборудованию, от компонентов источника до усилителей мощности, со специальными сильноточными кабелями для больших, потребляющих ток усилителей. Они также предназначены для защиты проводимого ими электричества, минимизации искажений и предотвращения проникновения EMI / RFI.Простой A / B-тест прослушивания между стандартным «электрочайником» и специализированным аудиокабелем питания, подобным тем, которые производит IsoTek, показывает разницу, которую может иметь это простое обновление.

Конечно, если вы действительно хотите максимизировать производительность вашей системы, вам следует рассмотреть один из отмеченных наградами стабилизаторов мощности IsoTek. Но если вы это сделаете, не забудьте о кабелях; Использование качественного сетевого кондиционера без силовых кабелей достаточного качества равносильно мытью пола, а затем ходить по нему в грязной обуви.

Не все кабели созданы одинаковыми.
Конструкция кабеля – будь то межкомпонентный, громкоговоритель или силовой – должна учитывать чистоту проводника, диэлектрические характеристики, геометрию всей сборки и заделки. Снижение производительности проявляется в различных формах – в сигнальных кабелях оно проявляется как относительно мягкая потеря информации или тональное изменение характера музыки. В силовых кабелях ограничения возникают из-за плохой проводимости, загрязненной меди, малого диаметра проводника и неадекватного выбора диэлектрика, особенно в сочетании с дешевой заделкой из низкосортной латуни.

Кабели питания

IsoTek уделяют большое внимание всем областям проектирования и строительства. Для проводников базовым стандартом является бескислородная медь высшей степени чистоты 99,9999%, а в более дорогих конструкциях используется серебряное покрытие, медь Ohno Continuous Cast и даже глубокая криогенная обработка для оптимальной проводимости. Размер, количество и конфигурация проводников улучшаются по мере прохождения диапазона, равно как и уровень экранирования и материалы, используемые для заделки.

В результате получилась линейка силовых кабелей из семи, каждый из которых разработан для обеспечения исключительных характеристик при своей цене.От недорогого и высокопроизводительного EVO3 Initium до необычного EVO3 Ascension – есть кабель для любой системы и каждого кармана – просто запишитесь на прослушивание у ближайшего дилера IsoTek, чтобы убедиться в отличии.

подводных силовых кабелей

подводных силовых кабелей

Колин МакКолл


15 декабря 2016

Представлено как курсовая работа для Ph340, Стэнфордский университет, осень 2016 г.

Введение

Фиг.1: Процесс установки подводный кабель связи в Чили. Эти кабели намного меньше, чем силовые кабели. (Источник: Викимедиа Commons)

Подводные силовые кабели становятся все более популярными. более востребованная форма выработки энергии. Однако достаточно ли преимуществ для обеспечения дополнительных исследований и ресурсов в этом источнике энергии. Через это я рассмотрю пример этих кабелей, перечислю, сколько энергию, которую эти кабели могут передавать, и пришли к выводу о необходимости для этих кабелей.

Как они работают

Кабели работают за счет получения энергии от источника. над водой, обычно с помощью ветряных турбин, и с использованием массивных кабелей, которые проложены на морском дне или под ним для передачи этой энергии на сушу. в На рисунке мы видим прокладку коммуникационного кабеля, который подключитесь к наземной базовой станции, например, к кабелю питания. Эти кабели может составлять от менее 20 миль до более 350 миль в зависимости от где необходимо передать энергию.Конкретный кабель в Немецкое Северное море протянется почти на 100 миль и будет стоить 340 миллионов долларов. строить. Он будет подключен к ветряной электростанции, которая будет использовать 80 ветряных турбин для обеспечивают достаточно энергии для питания 400 000 домов. [1] Тот же итальянский группа производителей кабелей Prysmian Group также стремится связать Электросети Шотландии и Англии через эти кабели стоимостью 1,1 доллара США. млрд., 239-мильный кабельный проект под Ирландским морем. [1] Эти кабели также может генерировать до 300 кВ и 1000 МВт.[2]

Проект NorNed Cable

Подводный кабель NorNed позволит голландцам использовать гидроэнергию, вырабатываемую в Норвегии во время дневного пика период спроса, в то время как норвежцы могут черпать энергию из голландских угольные электростанции, когда они в этом нуждаются. Этот проект будет увеличиваться высокая эффективность при соединении обеих энергосистем что выбросы углекислого газа, по оценкам, уменьшатся почти на 1.7 млн тонн в год. [1] Кабель протянется на 360 миль и будет имеют пропускную способность 700 МВт при 450 кВ. [2] Эта кабельная ссылка будет одной из самых длинных кабельных линий в мире, поэтому вопрос КПД и электрические потери важны на расстоянии, например это. В кабеле используется 12-импульсный преобразователь на & pm; 450 кВ постоянного тока. трансмиссии. Эта трансмиссия проверена и используется во многих другие кабели, но не на одном из этих расстояний раньше.Несмотря на расстояние до этого кабеля, однако электрические потери, как показано, только 3,7% при передаваемой мощности 600 МВт.

Преимущества подводных силовых кабелей

На самом деле использование этих типы кабелей. Я выделю четыре основных преимущества, но есть более. Первое преимущество в том, что это источник возобновляемой энергии. С помощью этих кабелей, использующих энергию ветряных турбин или энергии океана, они уменьшают зависимость человека от ископаемого топлива и помогают нам двигаться к более чистой энергии в обществе.Второе преимущество – что эти кабели не мешают человеческим делам. Потому что ветер фермы расположены далеко от берега, и кабели возвращают энергию, они не мешают людям на суше так, как гигантская сила завод, фабрика, ядерный реактор или солнечная / ветряная электростанция на суше. Для по той же причине они также позволяют использовать больше земли для другие цели. Третье преимущество состоит в том, что морские животные действительно используют кабели как место для проживания рядом.Исследования показывают, что у кабелей мало не вмешиваться в жизнь морских животных и что некоторые виды водоросли и морская жизнь на самом деле растут рядом с кабелями или на них, обеспечивая здоровый риф и территория для процветания. [3] Четвертое преимущество заключается в том, что кабели позволяют передавать мощность в зону, где не может быть эта сила без них. Такие районы, как Новая Зеландия, небольшие острова Япония, Северная Европа и регионы Африки и Южной Америки. все выигрывают от этих кабелей.Эти кабели позволяют получить питание ко всем этим областям без особого вторжения на территорию суши и как безопасный и надежный способ получить эту силу по всему миру.

Заключение

Подводные силовые кабели – отличный способ передачи энергии в области, которые в ней нуждаются и достаточно эффективны и безопасны для этого. У них много преимуществ, и они позволяют создавать энергию. и распространяется чистым способом. Я считаю, что этот источник энергии отлично, и его нужно использовать больше.

© Колин МакКолл. Автор дает разрешение на копировать, распространять и демонстрировать эту работу в неизменном виде, с ссылка на автора, только в некоммерческих целях. Все остальные права, в том числе коммерческие, принадлежат автору.

Список литературы

[1] П. Дж. Кигер, “Новый Энергетические проекты увеличивают использование подводных силовых кабелей “National Географический, 18 августа 14,

[2] “Подводная мощь Кабели, Асеа Браун Бовери, 2006 г.

[3] L. Carter et al. , г. «Подводные кабели и океаны – Соединяя мир, Программа ООН по окружающей среде, 2009.

Внутренние кабели питания ПК | Newegg.com

Внутренние кабели питания ПК соединяют блок питания компьютера с важными компонентами, такими как ЦП или видеокарта. Они поставляются с различными разъемами и мощностью, чтобы соответствовать всем компонентам вашего компьютера и обеспечивать максимальную производительность вашего устройства.

Компьютерные кабели питания PCI Express® поставляются в двух версиях с разной мощностью

Кабели PCI Express выполняют основную функцию – подавать питание на видеокарту. Существует три различных типа разъема PCI Express: x16, шестиконтактный и восьмиконтактный. Разъемы PCI Express x16 подключаются непосредственно к соответствующему разъему на материнской плате, без использования кабелей или дополнительных интерфейсов. Они распространены в видеокартах начального уровня, поскольку могут обеспечить максимум 75 Вт. Высококачественные видеокарты обычно требуют большей мощности, чем это.Внутренние кабели питания ПК PCI Express с шестиконтактным разъемом могут обеспечивать до 75 Вт. Энергопотребляющая видеокарта может получить 75 Вт от разъема 16x и 75 Вт от шестиконтактного кабеля, что в сумме составляет 150 Вт. Кабели PCI Express с восьмиконтактным разъемом могут обеспечить мощность до 150 Вт для удовлетворения потребностей высокопроизводительных видеокарт. Некоторые топовые модели видеокарт имеют как восьмиконтактные, так и шестиконтактные разъемы для одновременного получения питания от нескольких кабелей.

Простое преобразование Molex и SATA в PCI Express с помощью подходящих адаптеров

Если вы получаете видеокарты с разъемами PCI Express, а ваш блок питания поддерживает только Molex или SATA, используйте адаптер для решения проблемы.Существуют преобразователи Molex и SATA как для шестиконтактных, так и для восьмиконтактных разъемов PCI Express, а также переходники с шестиконтактного на восьмиконтактный разъем PCI Express. Рекомендуется выбирать адаптеры Molex, так как этот старый интерфейс может обеспечить большую мощность. Таким образом, кабель питания вашего ПК будет работать даже во время разгона.

Компьютерные кабели питания ATX оживят вашу материнскую плату

Кабели ATX или P1 обеспечивают питание материнской платы. Они используют 20-контактный или 24-контактный разъем типа ATX. 24-контактный разъем обратно совместим с 20-контактным.Кроме того, у большинства 24-контактных кабелей есть разъем, который можно разделить на 20-контактный и 4-контактный. Чтобы 20-контактный разъем работал с 24-контактным слотом, вы можете приобрести отдельный 4-контактный кабель ATX.

Кабели питания ЦП EPS поставляются с четырехконтактными или восьмиконтактными разъемами.

Внутренние кабели питания ПК

EPS или P4 подают питание непосредственно на ЦП. Они могут иметь четырехконтактный или восьмиконтактный разъем. Четырехконтактного разъема обычно достаточно для удовлетворения потребностей обычного пользователя, а восьмиконтактный разъем обеспечивает дополнительную мощность для оверклокеров и соревнующихся геймеров.Некоторые восьмиконтактные разъемы EPS можно разделить на две четырехконтактные секции для обеспечения обратной совместимости.

Кабели SATA обеспечивают питание жестких дисков и проигрывателей компакт-дисков

Кабели SATA служат двум целям: они подключают жесткий диск или оптический источник питания к материнской плате и обеспечивают питание для него. Они заменили кабель IDE, для которого требуется отдельный кабель питания. Кабели питания SATA для ПК поставляются с компактным семиконтактным разъемом и поддерживают горячую замену.

Что такое кабель питания? Типы силовых кабелей

Силовой кабель – это электрический кабель, который состоит из одного или нескольких проводов, скрепленных общей оболочкой.

Узел используется для передачи электроэнергии либо внутри земли, либо наверху, либо на открытом воздухе.

Кабель питания

Типы кабелей

Тип кабеля в основном определяется в зависимости от уровня напряжения, для которого он изготовлен, и материала, используемого для изоляции, такого как бумага, хлопок, резина и т. Д.

Один из способов классификации силовых кабелей по уровням напряжения –

  1. Кабели низкого напряжения (кабели LT)
  2. Кабели высокого напряжения (кабели HT)

Кабели низкого напряжения

Кабели низкого напряжения используются для уровней напряжения до 1 кВ.

Электростатические напряжения в кабеле LT не опасны, поэтому для этого кабеля не используется особая конструкция.

В этих LT-кабелях бумага используется в качестве изоляции. Иногда также используется смола, которая улучшает вязкость и помогает предотвратить дренаж.

Найдите ниже поперечное сечение одножильного кабеля LT. Он состоит из круглой жилы из многожильного медного или алюминиевого проводника.

Жилет изолирован пропитанной бумагой. Поверх бумажной изоляции предусмотрена свинцовая защитная оболочка.

Затем обеспечивается армированная прочность и, наконец, снова покрывается слоем волокнистого компаундированного материала.

Кабели среднего и высокого напряжения

Для напряжений до 66 кВ используются трехжильные многожильные кабели.

1. Кабели ВТ до уровня 11 кВ ленточного типа.

2. Кабели сверхнапряжения (СТ) для уровней 22 кВ и 33 кВ, являющиеся экранированными кабелями.

3. Кабели сверхвысокого напряжения (EHT) для уровней напряжения от 33 кВ до 66 кВ, которые представляют собой напорные кабели.

Конструктивные особенности кабелей HT

Кабели с ремнем

Эти кабели используются для уровней напряжения до 11 кВ. Ядра не имеют круглой формы.

Жилы изолированы друг от друга пропитанной бумагой. Три сердечника сгруппированы, скреплены и перевязаны бумажной лентой.

Промежутки заполнены волокнистым материалом, относящимся к джуту. Ремень покрыт свинцовой оболочкой, которая защищает кабель от проникновения влаги, а также придает механическую прочность.

Свинцовая оболочка окончательно покрыта джутоподобным волокнистым композитным материалом.

Супер-натяжные кабели

Эти кабели используются для уровней напряжения 22 кВ и 33 кВ. Два типа экранированных кабелей:

.
  1. Кабели типа Н.
  2. Кабели типа SL.
Кабели типа H

В этом типе кабеля не используется бумажная лента. Каждый проводник в этом кабеле изолирован бумагой, покрытой металлическим экраном, который обычно представляет собой алюминиевую фольгу.

S.L Кабели

Название S.L означает кабели с раздельным свинцовым экраном.

В этом кабеле каждая жила изолирована пропитанной бумагой, а затем каждая покрыта отдельной защитной свинцовой оболочкой. Затем идет хлопковая лента, покрывающая все три жилы вместе с использованием надлежащего наполнителя.

Разница между кабелями типа H и типа S.L заключается в том, что в типе S.L отсутствует общая свинцовая оболочка, покрывающая все три жилы, в то время как каждая жила снабжена отдельной свинцовой оболочкой.Это позволяет сгибать кабели в соответствии с требованиями.

В кабелях сплошного типа не предусмотрено отдельное устройство для предотвращения образования пустот и повышения диэлектрической прочности. Следовательно, эти кабели используются с максимальной мощностью до 66 кВ.

Кабели сверхвысокого напряжения предназначены для напряжений от 132 кВ до 275 кВ.

Кабели маслонаполненные

Кабель состоит из концентрически скрученного проводника, построенного вокруг полого цилиндрического стального спирального сердечника.Эта полая сердцевина в проводнике действует как канал для масла.

Масляный канал заполняется на заводе, и давление в масле поддерживается путем подсоединения масляного канала к резервуарам, которые расположены на соответствующем расстоянии вдоль пути кабеля.

При нагревании кабеля масло расширяется, но расширенное масло собирается в резервуаре. Когда кабель охлаждается, из резервуара подается дополнительное масло для поддержания давления масла.

Так как масляный канал находится внутри проводника кабеля, он называется одножильным каналом, заполненным маслом.Кабель аналогичен кабелю сплошного типа.

Маслонаполненные кабели бывают трех типов:

  • Однопроводниковый канал
  • Однопроводниковый канал
  • Три канала заполнителя сердечника.

Кабели газонаполненные

Кабель треугольной формы вставлен в стальную трубу. Труба заполнена азотом под давлением от 12 до 15 атмосфер.

Из-за такого высокого давления возникает радиальное сжатие, благодаря которому ионизация полностью устраняется.

Рабочие коэффициенты мощности у таких кабелей также высоки.

Источник: Энергетические системы Р.К. Раджпут.

Автор: Р. Джаган Мохан Рао

Читать дальше:

Что такое силовой кабель? Определение и конструкция кабеля

Определение: Кабель, используемый для передачи и распределения электроэнергии, называется кабелем электропитания. Силовой кабель состоит из двух или более электрических проводов, соединенных внешней оболочкой.Он используется для передачи сверхвысоких напряжений в местах, где невозможно использовать воздушные линии, например, на море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения, который является одним из основные отходы силового кабеля.

Прокладка кабеля

Силовой кабель в основном состоит из трех основных компонентов: проводника, диэлектрика и оболочки. Проводник в кабеле обеспечивает токопроводящий путь.Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, огонь и т. Д. Основные компоненты электрических силовых кабелей подробно описаны ниже.

Проводник

Медь и алюминиевая проволока используются в качестве проводящего материала в кабелях из-за их высокой электропроводности. Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.

Для проводника, имеющего более трех проводов, провод размещается вокруг центрального провода, так что их шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество проводов в проводниках – 7, 19, 37, 61, 91 и т. Д. Размер проводника представлен как 7 / A, 19 / B, 37 / C и т. Д., В которых первые цифры представляют количество жил, а вторая цифра A, B, C и т. д. представляет диаметры в см или мм отдельных жил проводов.

Изоляция

Наиболее часто используемым диэлектриком в силовых кабелях является пропитанная бумага, бутилкаучук, поливинилхлоридный кабель, полиэтилен, сшитый полиэтилен. Кабели с бумажной изоляцией в основном предпочтительны, потому что их допустимая нагрузка по току высока, в целом надежна и имеет длительный срок службы. Диэлектрический состав, используемый для кабеля, должен иметь следующие свойства.

  • Изолятор должен иметь высокое сопротивление изоляции.
  • Он должен иметь высокую диэлектрическую прочность, чтобы не пропускать через него ток утечки.
  • Материал должен иметь хорошую механическую прочность.
  • Диэлектрический материал должен выдерживать высокие температуры.
  • Он должен иметь низкое термическое сопротивление.
  • Он должен иметь низкий коэффициент мощности.

Кабели, используемые для подводных лодок и влажных грунтов, должны использовать синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т. Д. Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Также такой тип диэлектрического материала имеет хорошую диэлектрическую прочность, низкие потери мощности и низкое тепловое сопротивление.

Внутренняя оболочка

Используется для защиты кабеля от влаги, которая может повлиять на изоляцию. Оболочка кабеля изготовлена ​​из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей, находящихся под давлением. Материал, используемый для внутренней оболочки, должен быть немагнитным.

Алюминиевая оболочка также используется в силовых кабелях, поскольку она дешевле, меньше по весу и имеет более высокую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонах используется гофрированная бесшовная алюминиевая оболочка кабелей, поскольку она имеет лучшие свойства изгиба, меньшую толщину и меньший вес.

Защитное покрытие

Кабели со свинцовой оболочкой, когда они проложены прямо на земле, повреждаются коррозией и электролитом.

Добавить комментарий

Ваш адрес email не будет опубликован.
