Симистор – frwiki.wiki
Для одноименных статей см Triac (значения) .
Символ симистора – G – спусковой крючок

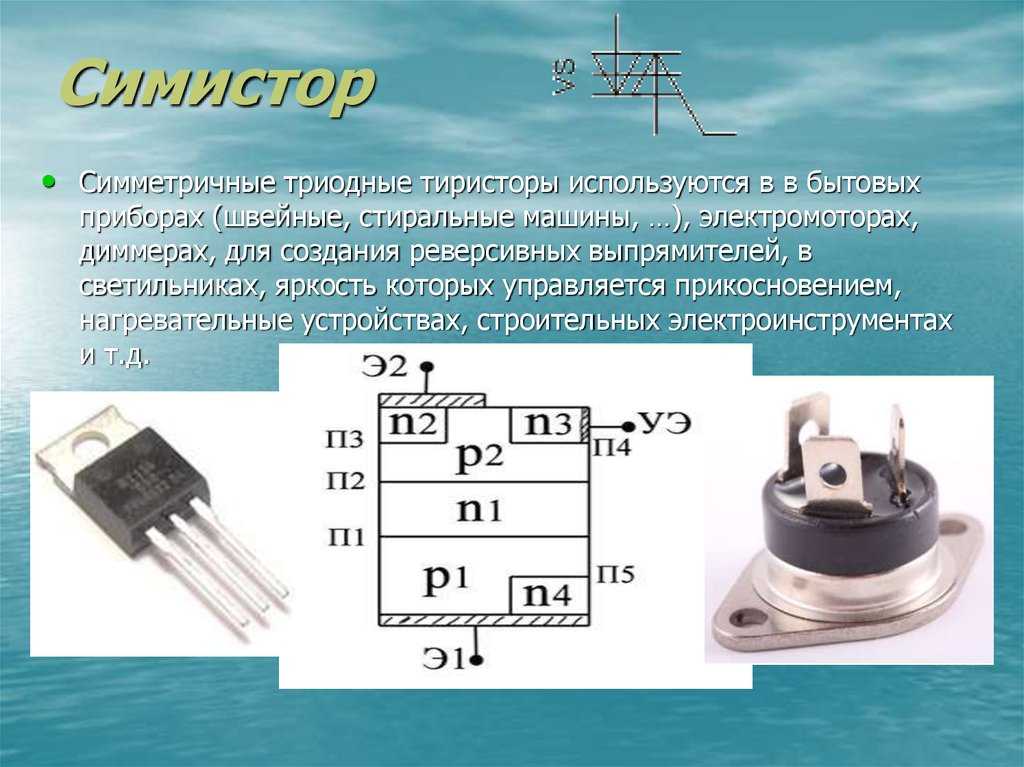

Симистор (от английского триода для переменного тока ) представляет собой электронный компонент эквивалентна параллельной установку двух тиристоров смонтирована голова к хвосту ( анод одного будет соединен с катодом других, соответствующие ворота контролируются одновременно).
Резюме
- 1 Операция
- 2 Приложения
- 3 Примечания и ссылки
- 4 См. Также
- 4.1 Связанные статьи
Операция
При срабатывании импульса на триггере симистор пропускает ток, пока он не превышает пороговое значение, называемое током удержания (0,65 А ). Благодаря такой структуре симистор может использоваться для управления прохождением двух полуволн переменного тока (в отличие от тиристора, который может проводить только одну полуволну).
Приложения
Любое приложение, требующее изменения мощности переменного тока :
- Диммер или вариатор мощности (например, свет)
- Статический контактор
- Мигалка
- и т. д.
Выбор симистора в основном зависит от интенсивности использования, максимального напряжения блокировки и пускового тока.
Примечания и ссылки
- ↑ Р. Буржерон, Практическое руководство по электронике , Париж, Hachette , сб. «Топорик технический»,, 207 с. ( ISBN 978-2-01-180521-8 )
Смотрите также
Статьи по Теме
- опто-симистор
Электронный | |
|---|---|
| Аналоговый |
|
| Цифровой |
|
| Оптоэлектроника |
|
| Микроэлектроника | МЭМС |
<img src=”//fr.
wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=”” title=””>
Тиристоры для чайников / Habr
Добрый вечер хабр. Поговорим о таком приборе, как тиристор. Тиристор — это полупроводниковый прибор с двумя устойчивыми состояниями, имеющий три или больше взаимодействующих выпрямляющих перехода. По функциональности их можно соотнести к электронным ключам. Но есть в тиристоре одна особенность, он не может перейти в закрытое состояние в отличие от обычного ключа. Поэтому обычно его можно найти под названием — не полностью управляемый ключ.

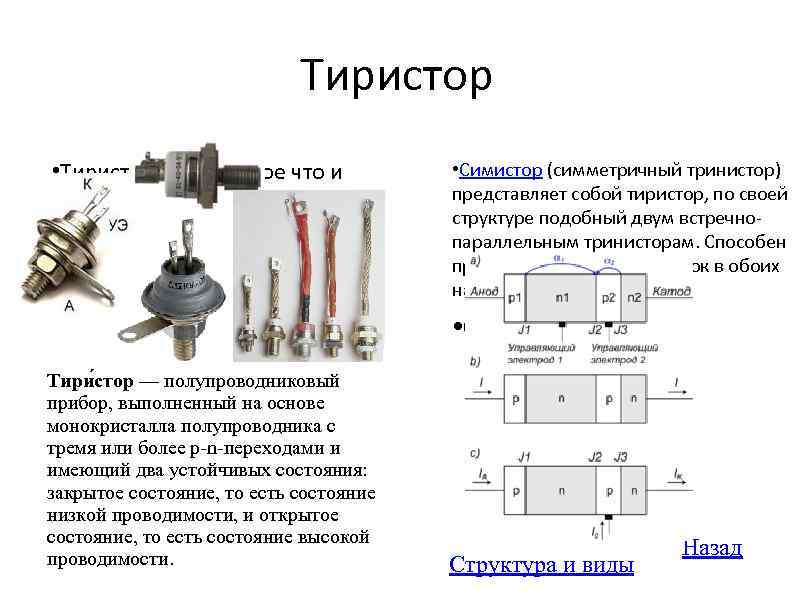

На рисунке представлен обычный вид тиристора. Состоит он из четырех чередующихся типов электро-проводимости областей полупроводника и имеет три вывода: анод, катод и управляющего электрод.
Анод — это контакт с внешним p-слоем, катод — с внешним n-слоем.
Освежить память о p-n переходе можно тут.
Классификация
В зависимости от количества выводов можно вывести классификацию тиристоров.
По сути все очень просто: тиристор с двумя выводами называется динисторами (соответственно имеет только анод и катод). Тиристор с тремя и четырьмя выводами, называются триодными или тетродными. Также бывают тиристоры и с большим количеством чередующихся полупроводниковых областей. Одним из самых интересных является симметричный тиристор (симистор), который включается при любой полярности напряжения.
Принцип работы
Обычно тиристор представляют в виде двух транзисторов, связанных между собой, каждый из которых работает в активном режиме.
В связи с таким рисунком можно назвать крайние области — эмиттерными, а центральный переход — коллекторным.
Чтобы разобраться как работает тиристор стоит взглянуть на вольт-амперную характеристику.
К аноду тиристора подали небольшое положительное напряжение. Эмиттерные переходы включены в прямом направлении, а коллекторный в обратном. (по сути все напряжение будем на нем).
Участок от нуля до единицы на вольт-амперной характеристике будет примерно аналогичен обратной ветви характеристики диода. Этот режим можно назвать — режимом закрытого состояния тиристора.При увеличении анодного напряжения происходит происходит инжекция основных носителей в области баз, тем самым происходит накопление электронов и дырок, что равносильно разности потенциалов на коллекторном переходе. С увеличением тока через тиристор напряжение на коллекторном переходе начнет уменьшаться. И когда оно уменьшится до определенного значения, наш тиристор перейдет в состояние отрицательного дифференциального сопротивления (на рисунке участок 1-2).
После этого все три перехода сместятся в прямом направлении тем самым переведя тиристор в открытое состояние (на рисунке участок 2-3).
В открытом состоянии тиристор будет находится до тех пор, пока коллекторный переход будет смещен в прямом направлении. Если же ток тиристора уменьшить, то в результате рекомбинации уменьшится количество неравновесных носителей в базовых областях и коллекторный переход окажется смещен в обратном направлении и тиристор перейдет в закрытое состояние.
При обратном включении тиристора вольт-амперная характеристика будет аналогичной как и у двух последовательно включенных диодов. Обратное напряжение будет ограничиваться в этом случае напряжением пробоя.
Общие параметры тиристоров
1. Напряжение включения — это минимальное анодное напряжение, при котором тиристор переходит во включенное состояние.
3. Обратное напряжение — это максимально допустимое напряжение на тиристоре в закрытом состоянии.
4. Максимально допустимый прямой ток — это максимальный ток в открытом состоянии.
5. Обратный ток — ток при максимальной обратном напряжении.
6. Максимальный ток управления электрода
7. Время задержки включения/выключения
8. Максимально допустимая рассеиваемая мощность
Заключение
Таким образом, в тиристоре существует положительная обратная связь по току — увеличение тока через один эмиттерный переход приводит к увеличению тока через другой эмиттерный переход.
Тиристор — не полностью управляющий ключ. То есть перейдя в открытое состояние, он остается в нем даже если прекращать подавать сигнал на управляющий переход, если подается ток выше некоторой величины, то есть ток удержания.
Источники:
ru.wikipedia.org
electricalschool.info
Бинго — Трансформеры Вики
Автоботы, трансформируйтесь и выкатывайтесь! Было предложено перенести эту статью в Trickshot. |
- Бинго — это Mini-Con из Энергонской части семейства Unicron Trilogy.
И Бинго было ее имя-о.
Бинго — один из многих мини-противников, повышающих мощность, которые помогают автоботам искать в галактике чистую энергоновую руду, являющуюся частью элитного летного корпуса Барнсторма.
Иногда Бинго изображается мужчиной и известен как Trickshot . [1]
Содержимое
|
Художественная литература
Спросите Вектор Прайм
Вектор Прайм объяснил, что итерациям Элитного Летательного Корпуса часто не удавалось столкнуться с Юникроном во время разведки галактики в поисках энергоруды. Несущий Хаос переформатировал их в злую команду Mini-Con Team Apocalypse Brigade. Бинго стала воином Триаком, названным так за ее способность ненадолго создавать две генетические копии. Спросите Вектор Прайм, 1 августа 2015 г.
Игрушки
Super Link- Симистор (Micron Booster, 2004)
- Идентификационный номер усилителя: 3
- Triac — это переделка Mini-Con Thunderclash, трансформирующаяся в боевой корабль Cybertronic.
Он продавался как часть третьего ассортимента Micron Booster в Японии, в отдельных коробках, упакованных вслепую, поэтому вы не знали, какой Mini-Con вы получили, пока не открыли коробку и непрозрачный черный пластиковый пакет внутри.
Он продавался как часть третьего ассортимента Micron Booster в Японии, в отдельных коробках, упакованных вслепую, поэтому вы не знали, какой Mini-Con вы получили, пока не открыли коробку и непрозрачный черный пластиковый пакет внутри.- Та же форма используется Flashdrive/Processor и Barnstorm/Sabre.
- Более подробная информация о Triac на TFU.info
|
Примечания
- Бинго не считался женским до появления в 2015 году в Facebook-версии Ask Vector Prime.
- Профиль Trickshot/Triac на английском языке был написан для сайта Клуба коллекционеров трансформеров, но так и не опубликован. [2]
- На стоковой фотографии Триак она изображена с гораздо более темным фиолетовым цветом, чем у последней игрушки.
[2] Ссылки
- ↑ Биография Трикшота никогда не публиковалась на веб-сайте Клуба коллекционеров трансформеров, в отличие от биографий его товарищей по команде, но его имя было указано в биографии Флэшдрайва… то, что не было отмечено на странице Триака на TFWiki, что привело к Facebook-издание Ask Vector Prime приписывает Triac новую личность в 2015 году. Э, упс!
- ↑ Грег Сепелак на The Allspark, 29 01/2017 (архивная ссылка)
Внешние ссылки
- Что, черт возьми, симистор в Википедии
Разница между током удержания TRIAC и током фиксации
спросил
Изменено 4 года, 6 месяцев назад
Просмотрено 2к раз
\$\начало группы\$
Я читаю страницу TRIAC в Википедии.
Пока читал, попал на с фиксацией и с фиксацией текущего определения. Они похожи на меня, но вики говорит, что они разные. Найдите скриншот вики ниже:
- текущий
- симистор
\$\конечная группа\$
1
\$\начало группы\$
Когда сигнал затвора подается на симистор/тиристор/тиристор, он не будет защелкиваться до тех пор, пока основной ток, протекающий через устройство, не достигнет уровня «защелки». Он будет проводить, если сигнал затвора достаточен, но если вы удалите этот сигнал затвора до того, как будет достигнут уровень тока фиксации, он перестанет проводить.
После фиксации стробирующий сигнал может быть удален, и он будет оставаться проводящим (фиксированным) до тех пор, пока ток не упадет до уровня, называемого током удержания. Ясно, что ток «удержания» меньше, чем ток фиксации.
