Симистор вта16 600: BTA16-600BRG, Симистор 16А 600В, 50мА Standard [TO-220AB]

Содержание

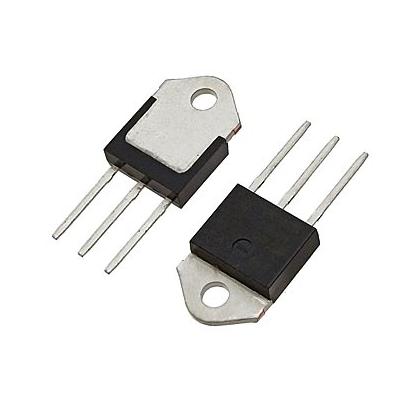

BTA16-600B Симистор на 16 Ампер 600 Вольт

ОПИСАНИЕ

Доступные в через отверстие или поверхностного монтажа пакеты, BTA16, BTB16 и T16 тиристорные серии подходит для общего назначения переменного тока переключения. Они может использоваться как включение/выключение функции в приложениях Например, статический реле, Отопление регулирования, индукция Мотор начиная цепи… или для фазы операции управления в свет диммеры, скорость мотора контроллеры…

Основные параметры
V_RRM,В 600
I_T(RMS) (макс.),А 16
V_DRM (макс. ),В 600
I_FSM (макс.),А 168
I_FT (макс.),мА 50
dV/dt,В/мкс 1000
dI/dt,А/мс 14
T_A,°C от -40 до 125
Корпус TO-220AB

Скачать описание BTA16-600 16A Datasheet
От крупнейшего интернет-магазина

Регулятор мощности на симисторе BTA12-600
Сегодня я вам расскажу об очень полезной схеме, которая пригодится как в лаборатории, так и в хозяйстве. Устройство, о котором пойдет речь, называется симисторный регулятор мощности. Регулятор можно применить для плавной регулировки яркостью освещения, температуры паяльника, оборотами электродвигателя (переменного тока). Мой вариант применения регулятора интересней, я плавно регулирую температуру нагрева тэна мощностью 1кВт в самогонном аппарате. Да-да, я занимаюсь этим благородным делом.
Схема имеет минимум элементов и заводится сразу. Мощность нагрузки для симисторного регулятора определяется током симистора. Симистор BTA12-600 рассчитан на ток 12 Ампер и напряжение 600 Вольт. Симистор нужно выбирать с запасом по току, я выбрал двукратный запас. Например, симистор BTA12-600 с оптимальным охлаждением может в штатном режиме пропускать через себя ток 8 Ампер. Если нужен регулятор мощнее, используйте симистор BTA16-600 или BTA24-600.
Работа схемы описана в статье «Диммер своими руками».
Рабочая температура кристалла симистора от -40 до +125 градусов Цельсия. Необходимо сделать хорошее охлаждение. У меня нагрузка 1кВт, соответственно ток нагрузки около 5А, радиатор площадью 200см кв. греется от 85 до90 градусов Цельсия при длительной работе (до 6ч). Планирую увеличить рабочую площадь радиатора, чтобы повысить надежность устройства.
Симистор имеет управляющий вывод и два вывода, через которые проходит ток нагрузки. Эти два вывода можно менять местами ничего страшного не случиться.
Для безопасности (чтобы не щелкнуло током), симистор необходимо устанавливать на радиатор через диэлектрическую прокладку (полимерную или слюдяную) и диэлектрическую втулку.
Компоненты.
Резистор 4.7кОм мощностью 0,25Вт. Динистор с маркировкой DB3 , полярности не имеет, впаивать любой стороной. Конденсатор пленочный на 100нФ 400В полярности не имеет.
Светодиод любого цвета диаметром 3мм, обратное напряжение 5В, ток 25мА. Короче любой светодиод 3мм. Светодиод дает индикацию нагрузки, не пугайтесь, если при первом включении (естественно без нагрузки) он светиться не будет.
Первое включение необходимо производить кратковременно без нагрузки. Если все нормально, никакие элементы не греются, ничего не щелкнуло, тогда включаем без нагрузки на 15 секунд. Далее цепляем лампу напряжением 220В и мощностью 60-200Вт, крутим ручку переменного резистора и наслаждаемся работой.
Для защиты я установил в разрыв сетевого провода (220В) предохранитель на 12А.
Собранный нами регулятор мощности на симисторе BTA12-600 можно применить для регулировки температуры паяльника (регулируя мощность), тем самым получив паяльную станцию для вашей мастерской.
Печатная плата регулятора мощности на симисторе BTA12-600 СКАЧАТЬ
Даташит на BTA12-600 СКАЧАТЬ
Вта16 600 схема включения | Gadget-apple.ru
В электронных схемах различных приборов довольно часто используются полупроводниковые устройства — симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?
Зачем нужна проверка
В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?
Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.
По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов — «симметричный» и «тиристор».
Разновидности тиристоров
Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.
Управление работой тиристоров осуществляется двумя способами:
подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) — двухэлектродных приборах;
подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) — трехэлектродных приборах.
По принципу работы эти приборы различаются на три вида.
Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.
Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора — тока удержания. В открытом состоянии также работают по принципу диода.
Симисторы — разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.
Запираемые тиристоры — тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.
С помощью тестера
Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений.
Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.
Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.
После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.
При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.
С помощью элемента питания и лампочки
Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.
Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.
Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.
Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.
Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.
Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.
Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.
Что такое симистор?
Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.
Описание принципа работы и устройства
Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение
Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).
Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.
Рис. 2. Структурная схема симистора
Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.
Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.
ВАХ симистора
Обозначение:
А — закрытое состояние.
В — открытое состояние.
U_DRM (U_ПР) — максимально допустимый уровень напряжения при прямом включении.
U_RRM (U_ОБ) — максимальный уровень обратного напряжения.
I_DRM (I_ПР) — допустимый уровень тока прямого включения
I_RRM (I_ОБ) — допустимый уровень тока обратного включения.
I_Н (I_УД) — значения тока удержания.
Особенности
Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:
относительно невысокая стоимость приборов;
длительный срок эксплуатации;
отсутствие механики (то есть подвижных контактов, которые являются источниками помех).
В число недостатков приборов входят следующие особенности:
Необходимость отвода тепла, примерно из расчета 1−1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10−22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
Устройства подвержены влиянию переходных процессов, шумов и помех;
Не поддерживаются высокие частоты переключения.
По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.
RC-цепочка для защиты симистора от помех
Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.
Применение
Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:
зарядные устройства для автомобильных АКБ;
бытовое компрессорное оборудования;
различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
ручные электрические инструменты (шуроповерт, перфоратор и т. д.).
И это далеко не полный перечень.
Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.
Как проверить работоспособность симистора?
В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:
Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
Собрать специальную схему.
Алгоритм проверки омметром:
Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
Устанавливаем кратность на омметре х1.
Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20−80 Ом.
Меняем полярность и повторяем тест с пункта 3 по 4.
Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.
Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).
Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.
Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.
Схема простого тестера для симисторов
Обозначения:
Резистор R1 — 51 Ом.
Конденсаторы C1 и С2 — 1000 мкФ х 16 В.
Диоды — 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
Лампочка HL — 12 В, 0,5А.
Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.
Алгоритм проверки:
Устанавливаем переключатели в исходное положение (соответствующее схеме).
Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
Жмем SB2, лампа гаснет (устройство закрылось).
Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.
Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.
Схема для проверки тиристоров и симисторов
Обозначения:
Резисторы: R1, R2 и R4 — 470 Ом; R3 и R5 — 1 кОм.
Емкости: С1 и С2 — 100 мкФ х 10 В.
Диоды: VD1, VD2, VD5 и VD6 — 2N4148; VD2 и VD3 — АЛ307.
В качестве источника питания используется батарейка на 9V, по типу Кроны.
Тестирование тринисторов производится следующим образом:
Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
Кратковременно жмем S2, светодиоды не должны загораться.
Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.
Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:
Выполняем пункты 1−4.
Нажимаем кнопку S1− загорается светодиод VD
То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).
Схема управления мощностью паяльника
В завершении приведем простую схему, позволяющую управлять мощностью паяльника.
Простой регулятор мощности для паяльника
Обозначения:
Резисторы: R1 — 100 Ом, R2 — 3,3 кОм, R3 — 20 кОм, R4 — 1 Мом.
Емкости: С1 — 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
Симметричный тринистор BTA41−600.
Приведенная схема настолько простая, что не требует настройки.
Теперь рассмотрим более изящный вариант управления мощностью паяльника.
Схема управления мощностью на базе фазового регулятора
Обозначения:
Резисторы: R1 — 680 Ом, R2 — 1,4 кОм, R3 — 1,2 кОм, R4 и R5 — 20 кОм (сдвоенное переменное сопротивление).
Емкости: С1 и С2 — 1 мкФ х 16 В.
Симметричный тринистор: VS1 — ВТ136.
Микросхема фазового регулятора DA1 — KP1182 ПМ1.
Настройка схемы сводится к подбору следующих сопротивлений:
R2 — с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
R3 — номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),
Если вы ищите схему простого регулятора мощности то эта схема вам обязательно пригодится. Она достаточно простая, мощность нагрузки составляет 3,5 кВт, с её помощью можно регулировать освещение, нагревательные тэны и тому подобное.
Единственный минус данной схемы, это то что подключить к ней индукционную нагрузку не получится, так как симистор выходит из строя!
Схема регулятора мощности
* Симистор Т1 можно взять BTB16−600BW или подобный (КУ 208 ил ВТА, ВТ).
* Динистор Т — DB3 или DB4
* Конденсатор 0,1мкФ керамический
Резистор R2 510Ом ограничивает максимальное напряжение на конденсатор 0,1 мкФ, если поставить движок регулятора в положение 0Ом, то сопротивление цепи всё равно будет 510Ом
Заряжается он через резисторы R2 510Ом и переменный резистор R1 420кОм, после того, как напряжение на конденсаторе достигнет напряжения открывания динистора DB3, динистор формирует импульс, открывающий симистор, после чего, при проходе синусоиды, симистор закрывается. Частота открывания-закрывания симистора зависит от напряжения на конденсаторе 0.1мкФ, которое, в свою очередь, зависит от сопротивления переменного резистора. Таким образом, прерывая ток (с большой частотой) схема регулирует мощность в нагрузке. Допустим, если подключить электролампу через диод, мы заставим работать её «в пол накала» и продлим ей срок службы, однако не получиться регулировать яркость, да и неприятного мерцания не избежать. В симисторных схемах этого недостатка нет, так как частота переключения симистора слишком высока, и увидеть мерцание лампы человеческому глазу не под силу. При работе на индуктивную нагрузку, например электродвигатель, можно услышать что-то вроде пение, это будет частота с которой симистор подключает нагрузку к цепи.

НАШ САЙТ РЕКОМЕНДУЕТ:

Метки:
принцип работы, проверка и включение, схемы. С помощью элемента питания и лампочки
В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?
Зачем нужна проверка
В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.
Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?
Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.
По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».
Разновидности тиристоров
Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.
Управление работой тиристоров осуществляется двумя способами:
подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.
По принципу работы эти приборы различаются на три вида.
Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.
Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.
Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.
Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.
С помощью тестера
Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.
Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.
После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.
При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.
Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.
С помощью элемента питания и лампочки
Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.
Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.
Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.
Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.
Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.
Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.
Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.
Радиоконструктор р егулятор мощности на симисторе № 009,
В радиолюбительской практике часто случается, что паяльник на 40 Ватт сильно перегревается, жало обгарает, а на 25 Ватт не хватает мощности пропаять или необходимо уменьшить мощность нагревательного прибора, изменить яркость свечения лампы накаливания, снизить обороты коллекторного двигателя, электрической дрели, подключить к сети напряжением 220 вольт нагрузку, рассчитанную на напряжение 110 вольт, уменьшить напряжение на вторичной обмотке трансформатора. Тогда на помощь придёт симисторный регулятор мощности. Принцип его работы основан на изменении времени открытого состояния (фазово-импульсном управлении) симистора (симистор – это двунаправленный тиристор или «триак»). Это можно увидеть и понять, сравнив графики рис.1 полного периода сетевого напряжения на входе (верхний график) симистора и на выходе (нижний график). В определённый момент происходит отсечка симистором каждой полуволны сетевого напряжения и в результате в нагрузку поступает только часть мощности. Принципиальная схема регулятора мощности с фазово-импульсным управлением показана на рис. 2 . Он собран по классической схеме на симметричном динисторе DB3 на 32V (VD3) и симисторе ТС106-10-4 (отечественного производства 10 ампер 400 вольт) или импортных аналогах ВТ136-600, ВТ134-600 (4А, 600В), ВТ137-600 (8А, 600В), ВТ138-600 (12А, 600В), ВТ139-600, ВТА16-600 (16А, 600В) (VD4). При каждой полуволне сетевого напряжения конденсатор С1 заряжается током, протекающим через резисторы R2, R3. Когда напряжение на нем достигает 32 В, динистор открывается и конденсатор С1 быстро разряжается через резистор R4, динистор VD3 и управляющий электрод симистора. Таким образом, происходит управление симистором: когда напряжение на условном аноде симистора (верхний по схеме вывод) положительное, управляющий импульс тоже положительный, а при отрицательном напряжении – отрицательной полярности. Значение мощности в нагрузке, зависит от того, как долго симистор будет включен в течение каждого полупериода сетевого напряжения. Момент включения симистора определяется пороговым напряжением динистора и постоянной времени (R2 + R3), C1. Чем больше сопротивление переменного резистора R2, тем длительнее промежуток времени, в течение которого симистор находится в закрытом состоянии, тем меньше мощность в нагрузке. Схема обеспечивает практически полный диапазон регулирования выходной мощности – от 0 до 99 %. При подключении переменного резистора R2, необходимо учесть то, что увеличение выходной мощности происходит с уменьшением сопротивления переменного резистора. Цепь, образованная диодами VD1, VD2 и резистором R1, обеспечивает плавность регулировки при минимальной выходной мощности. Без нее характеристика управления регулятором имеет гистерезис . Например, яркость лампы накаливания, используемой в качестве нагрузки, при увеличении выходной мощности изменяется скачком от нуля до 3…5% от максимальной яркости. Суть этого явления заключается в следующем: при большом сопротивлении резистора R2, когда напряжение на конденсаторе С1 не превышает 30 В, динистор не открывается в течение всего полупериода сетевого напряжения и выходная мощность равна нулю. При этом к моменту перехода сетевого напряжения через “ноль” напряжение на конденсаторе имеет нулевое значение и в следующем полупериоде значительную часть времени конденсатор разряжается. Если сопротивление резистора R2 уменьшать, то после того, как напряжение на конденсаторе начнет превышать порог срабатывания динистора, конденсатор будет разряжен в конце полупериода и в следующем полупериоде сразу же начнет заряжаться, поэтому в новом полупериоде динистор откроется раньше. Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и тем самым устраняет эффект скачкообразного начального увеличения мощности в нагрузке. Резистор R4 ограничивает максимальный ток через динистор примерно до 0,1 А и замедляет процесс разрядки конденсатора С1. Тем самым обеспечивается относительно большая длительность импульса, достаточная для надежного запуска симистора VD4 даже при значительной индуктивной составляющей нагрузки. При указанных на схеме номиналах резистора R4 и конденсатора С1 длительность импульса управления равна 130 мкс. Значительную часть этого времени через управляющий электрод симистора протекает ток, достаточный для открывания симистора.
Симметричный динистор 32V (VD3) обеспечивает одинаковость угла открывания симистора в обеих полуволнах сетевого напряжения. Следовательно, описываемый регулятор не будет выпрямлять сетевое напряжение, поэтому во многих случаях может быть применен даже для управления нагрузкой, подключенной к нему через трансформатор. Падение напряжения на симисторе VS1 равно примерно 2 В, поэтому при нагрузке мощностью более 100 Вт симистор необходимо установить на соответствующий теплоотвод (радиатор). Максимальная мощность нагрузки не должна превышать возможности симистора (4 А = 800 Вт, 8 А = 1600 Вт, 10 А = 2 КВт, 12 А = 2,4 КВт, 16 А = 3,2 КВт, 40 А = 8 КВт).
При включении схемы в сеть 220 вольт необходимо строго соблюдать правила техники безопасности! Все элементы схемы находятся под смертельно опасным напряжением! Категорически запрещается касаться любыми частями тела элементов схемы. При установке радиатора симистора, необходимо между симистором и радиатором установить изолирующую теплопроводящую прокладку, а на крепящий винт (саморез) одеть фторопластовую изолирующую втулку и плотно прижать симистор к радиатору. Не смотря на то, что вал переменного резистора гальванически не связан с его выводами, обязательно на вал необходимо установить пластиковую изолирующую ручку, так как при поломке подвижного контакта резистора не исключается возможность электрического контакта вала с выводами резистора.
Настоящая схема имеет недостаток – при работе симистора в режиме отсечки, на его выходах появляются помехи. Если эти помехи оказывают влияние на другую аппаратуру, необходимо установить в схему помехоподавляющую цепочку R2, C6 (в комплект набора входят, но изначально в схему не устанавливаются). Если этой цепочки будет недостаточно, необходимо включать схему в сеть через сетевой фильтр (рис. 5 ). Этот фильтр можно взять из неисправного блока питания компьютера, использовав дроссель, состоящий из двух одновременно (бифилярно) намотанных обмоток на ферритовом кольце и параллельно подключенного конденсатора с рабочим напряжением не менее 400 вольт. На рис. 3 показаны три возможных вида маркировки выводов симистора (все они аналогичны). На отечественном ТС106-10 выбито наверху справа и слева от крепёжного отверстия, «старая маркировка»: К – катод, А – анод, У.Э.- управляющий электрод, новая: А1 – первый анод, А2 – второй анод, У – управляющий электрод.
Конструктор выпускается в двух исполнениях: пакет и коробка, выбирается перед тем как положить в корзину.
ПАКЕТ: Содержание набора 009
1. Симистор ВТ137 (8А),
2. Печатная плата,
3. Диоды 1N4007 (2 шт.),
4. Динистор DB3,
5. Резисторы:
R1 – 100 кОм (Кч/Ч/Ж),
R2 – 100 кОм (переменный),
R3 – 1 кОм (Кч/Ч/Кр),
R4 – 270 Ом (Кр/Ф/Кч),
R5 – 1,5 кОм Кч/Зел/Кр),
R6 – 100 Ом (Кч/Ч/Кч).
6. Конденсаторы:
С2 – 0,068мкФ (Uраб. не менее 400 В),
8. Монтажный провод,
9. Схема и описание.
КОРОБКА: Содержание набора 009
1. Симистор ВТ138 (12А),
2. Печатная плата,
3. Диоды 1N4007 (2 шт.),
4. Динистор DB3,
5. Резисторы:
R1 – 100 кОм (Кч/Ч/Ж),
R2 – 100 кОм (переменный),
R3 – 1 кОм (Кч/Ч/Кр),
R4 – 270 Ом (Кр/Ф/Кч),
R5 – 1,5 кОм Кч/Зел/Кр),
R6 – 100 Ом (Кч/Ч/Кч).
6. Конденсаторы:
С1 – 0,47 мкФ (не менее 250 В),
С2 – 0,068мкФ (U раб. не менее 400 В),
7. Пластиковая ручка для переменного резистора,
8. Радиатор для симистора,
9. Изолирующая прокладка и втулка,
10. Винт М3 (гайка М3 отдельно или в радиаторе),
11. Монтажный провод,
12. Схема и описание.
ВЫПУСК 009.
Регулятор мощности симисторный 220 В, 2 КВт.
Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?
Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.
Описание принципа работы и устройства
Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .
Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение
Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).
Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора
Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене – р1-n2-p2-n3.
Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

Обозначение:
А – закрытое состояние.
В – открытое состояние.
U DRM (U ПР) – максимально допустимый уровень напряжения при прямом включении.
U RRM (U ОБ) – максимальный уровень обратного напряжения.
I DRM (I ПР) – допустимый уровень тока прямого включения
I RRM (I ОБ) – допустимый уровень тока обратного включения.
I Н (I УД) – значения тока удержания.
Особенности
Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:
относительно невысокая стоимость приборов;
длительный срок эксплуатации;
отсутствие механики (то есть подвижных контактов, которые являются источниками помех).
В число недостатков приборов входят следующие особенности:
Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.

Устройства подвержены влиянию переходных процессов, шумов и помех;
Не поддерживаются высокие частоты переключения.
По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.
Применение
Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:
зарядные устройства для автомобильных АКБ;
бытовое компрессорное оборудования;
различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
ручные электрические инструменты (шуроповерт, перфоратор и т. д.).
И это далеко не полный перечень.
Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.
Как проверить работоспособность симистора?
В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:
Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
Собрать специальную схему.
Алгоритм проверки омметром:
Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
Устанавливаем кратность на омметре х1.
Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
Меняем полярность и повторяем тест с пункта 3 по 4.
Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.
Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).
Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.
Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Обозначения:
Резистор R1 – 51 Ом.
Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
Лампочка HL – 12 В, 0,5А.
Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.
Алгоритм проверки:
Устанавливаем переключатели в исходное положение (соответствующее схеме).
Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
Жмем SB2, лампа гаснет (устройство закрылось).
Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.
Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Обозначения:
Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
Емкости: С1 и С2 – 100 мкФ х 10 В.
Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.
В качестве источника питания используется батарейка на 9V, по типу Кроны.
Тестирование тринисторов производится следующим образом:
Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
Кратковременно жмем S2, светодиоды не должны загораться.
Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.
Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:
Выполняем пункты 1-4.
Нажимаем кнопку S1- загорается светодиод VD
То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).
Схема управления мощностью паяльника
В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Обозначения:
Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 – 0,05 мкФ.
Симметричный тринистор BTA41-600.
Приведенная схема настолько простая, что не требует настройки.
Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Обозначения:
Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 – 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
Емкости: С1 и С2 – 1 мкФ х 16 В.
Симметричный тринистор: VS1 – ВТ136.
Микросхема фазового регулятора DA1 – KP1182 ПМ1.
Настройка схемы сводится к подбору следующих сопротивлений:
R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),
В последнее пора настоящий ренессанс переживают резисторные и транзисторные регуляторы мощности. Они самые неэкономичные. Повысить КПД регулятора можно так же, как и регулятора включением диода (см.рисунок). При этом достигается более удобный предел регулирования (50-100%). Полупроводниковые приборы можно разместить на одном радиаторе. Ю.И.Бородатый, Ивано-Франковская обл. Литература 1.Данильчук А.А. Регулятор мощности для паяльника / /Радиоаматор-Электрик. -2000. -№9. -С.23. 2.Риштун А Регулятор потужности на шести деталях //Радиоаматор-Электрик. -2000. -№11. -С.15….
В нагрузку данного простого регулятора можно включать лампы накаливания, нагревательные устройства различного типа и проч., по соответствующие применяемым тиристорам. Методика настройки регулятора, содержится в подборе переменного регулирующего резистора. Однако, лучше всего подобрать такой потенциометр, последовательно с постоянным резистором, чтобы напряжение на выходе регулятора изменялось в максимально возможных широких пределах. А.АНДРИЕНКО, г.Кострома….
Для схемы “Простой регулятор мощности”
Индуктивная нагрузка в цепи регулятора предъявляет жесткие требования к схемам менеджмента симисторов- синхронизация системы менеджмента должна осуществляться непосредственно от питающей сети сигнал должен иметь длительность равную интервалу проводимости симистора. На рисунке приведена схема регулятора удовлетворяющего этим требованиям в котором используется сочетание динистора и симистора Постоянная времени (R4 + R5)C3 определяет угол запаздывания отпирания динистора VS1 а значит и симистора VS2 Перемещением ползунка переменного резистора R5 регулируют мощность потребляемую нагрузкой. Конденсатор С2 и резистор R2 используются для синхронизации и обеспечения длительности сигнала менеджмента Конденсатор СЗ перезаряжается от С2 после переключения так как в конце каждого полупериода на нем оказывается напряжение обратной полярности. Для защиты от помех создаваемых регулятором введены два Фильтра R1C1 – в цепь питания и R7C4 – в цепь нагрузки. Для налаживания устройства нужно резистор R5 поставить в положение максимального сопротивления и резистором R3 установить минимальную мощность на нагрузке Конденсаторы С1 и С4 типа К40П-2Б на 400 В конденсаторы С2 и СЗ типа К73-17 на 250 В Диодный мост VD1 можно сменить диодами КД105Б Выключатель SA1 рассчитан на ток не менее 5 A. В.Ф.Яковлев, г.Шостка, Сумская обл. …
Для схемы “РЕГУЛЯТОР МОЩНОСТИ С ОБРАТНОЙ СВЯЗЬЮ”
Для схемы “Усилитель мощности на 144 МГц”
Для схемы “Симисторный регулятор мощности”
Предлагаемое устройство (рис.1) представляет собой фазовый мощности, способный работать с нагрузкой от нескольких ватт до единиц киловатт. Эта конструкция представляет собой переработку ранее разработанного устройства . Применение иной элементной базы позволило упростить силовой узел конструкции, повысить надежность и улучшить эксплуатационные характеристики регулятора. Как и в прототипе, в этом регуляторе имеется плавная и ступенчатая регулировка поступающей на нагрузку мощности. Кроме того, в любой момент (не трогая ручки регулятора) устройство можно перевести в режим работы, когда на нагрузку поступает почти 100% мощности. При этом практически отсутствуют радиопомехи. Силовой ключ построен на мощном VS2. Минимальная мощность подключаемой нагрузки может быть от 3 до 10 Вт. максимальная (1.5 кВт) ограничена типом используемого симистора, условиями его охлаждения и конструкцией помехоподавляющих дросселей. Регулятор сварочника на то125-12 На маломощных транзисторах VT3. VT4 собран аналог однопереходного транзистора, который армирует короткие импульсы, открывающие маломощный высоковольтный тиристор VS1. Мощность, поступающая на нагрузку, зависит от сопротивления переменного резистора R6. Открывшийся маломощный тиристор, в свою очередь, открывает мощный симистор VS2. Через открывшийся симистор на нагрузку поступает напряжение питания.Чтобы иметь вероятность, например, на пора уменьшить яркость свечения лампы или температуру паяльника. а потом вернуться к прежнему установленному значению, на микросхеме DD1 построен узел ступенчатого менеджмента мощностью. При первом нажатии на кнопку SB1 триггер DD1.2 переключается, на выходе 1 DD1.2 появляется большой логический уровень напряжения (“Г), транзистор VT2 открывается и шунтирует цепь ограничения амплитуды сетевого напряжения V…
Для схемы “Переключатель мощности паяльника”
Гениальное – просто . По сравнению с диодом переменный резистор не проще и ненадежнее. Но паяльник с диодом слабоват, а резистор позволяет работать без перекала и без недокала. Где взять мощный, подходящий по сопротивлению переменный резистор? Проще найти постоянный, а выключатель, применяемый в “классической” схеме, сменить на трехпозиционный (см. рисунок). …
Для схемы “Усилитель мощности 200 ВТ на базе TDA 7294”
AUDIO техникаУсилитель мощности 200 ВТ на базе TDA 7294ИМС TDA7294 разработана и изготовляется группой компаний SGS-THOMSON Microelectronics. Это одна из наиболееудачных микросхем УМЗЧ, обладающая не только большой отдаваемой мощностью (100 Вт) и высокой надежностью, но и обеспечивающая наиболее качественное (среди ИМС) звучание. При создании мощных УМЗЧ на биполярных транзисторах (и ИМС) возникает опасность вторичного пробоя, приводящего к выходу их из строя. Существующие системы защиты (SOA) при работе на реактивную нагрузку (реальную АС) теряют свою эффективность.Для обхода этих проблем на выходе TDA7294 применены мощные полевые транзисторы, у которых вторичный пробойотсутствует, а усиление напряжения выполняют как биполярные, так и полевые транзисторы.Совмещенная биполярно-полевая технология с высоковольтными мощными МОП-транзисторами получила фирменноеназвание BCD 100. на 144 МГцЮ.Гребнев (RA9AA)Корпус выполнен из стеклотекстолита толщиной 2 мм, к которому по всему периметру крепится радиатор. В дне корпуса произведено отверстие точно по размеру корпуса транзистора, который сидит на радиаторе, а днище основание набрано такой толщины, что эмитерные выводы транзистора ложаться на фольгу корпуса и прижимаются к нему латунными пластинками и винтами М3. Чтобы база и коллектор не касались “земли”, под ними у корпуса транзистора фольга снята на 3 мм, а выводы слегка загнуты вверх.С2 и С3 крепяться вертикально на Г-стойках из латуни, которые являются заземлением роторов, С1 и С4 – на П-образных стойках из текстолита.Конструкция усилителяДетали:С1, С2, С3, С4 – 1КПВМ 1 (3…27пф).L1 – 3 витка проводом 0,8 мм, диаметр намотки 6 мм.L2 – 8 витков проводом 0,8 мм, диаметр намотки 5 мм, l=18мм.L3 – 4 витка шиной 2х0,7 мм, диаметр намотки 8 мм, l=16мм.L4 – 4 витка проводом 0,8 мм, диаметр намотки 15 мм (внутри катушки резистор R2).Транзистор КТ930А (30В, 2,4А), КТ931А (30В, 3А).При использовании транзистора КТ931А у L2 закорачивают 2 витка, в схему добавляются три конденсатора, показанные пунктиром. Подбирая эти емкости и L2 добиваются согласования РА….
На сегодняшний день существует достаточно много простых и не очень схем регуляторов мощности. Каждая приципиальная схема имеет свои преимущества и недостатки. Рассматриваемая сегодня выбрана мной не случайно. Итак, попал ко мне советский электрокамин (обогреватель) Мрия . Состояние его можно оценить по фото.
Рисунок 1 – общий первоначальный вид
Справа на верхней пластмассовой крышке имелось отверстие под ручку встроенного регулятора мощности, которого там не оказалось. По счастливой случайности мне через некоторое время попался рабочий экземпляр такого же камина. В качестве регулятора там оказалась на первый взгляд довольно сложная схема на двух тиристорах и множеством очень мощных резисторов. Её повторение не имело смысла, хотя у меня и есть доступ к практически любым советским радиодеталям, так как это обошлось бы в разы дороже, чем тот вариант, который изготовлен сейчас.
Для начала камин был подключён к сети напрямую, ток потребления оказался 5,6 А, что соответствует паспортной мощности камина 1,25 кВт. Но зачем тратить столько энергии, тем более что она не дешёвая, и не всегда нужно включать обогреватель на полную мощность. Поэтому было принято решение приступить к поискам мощного регулятора мощности. У себя в загашниках нашёл уже готовую схему от китайского пылесоса, на симисторе ВТА12-600 . Симистор, с его номинальным током 12 А, отлично мне подходил. Этот регулятор являлся фазовым, т.е. такой тип регуляторов пропускает не всю полуволну сетевого синусоидального напряжения, а только её часть, тем самым ограничивая мощность, подводимую к нагрузке. Регулировка осуществляется открытием симистора при нужном фазовом угле?

Рисунок 2 – а) обычная форма сетевого напряжения; б) напряжение, поданное через регулятор
Преимущества фазового регулятора :

– простота изготовления
– дешевизна
– лёгкая управляемость
Недостатки :
При простой схеме нормальная работа наблюдается только с нагрузками типа ламп накаливания
– при мощной активной нагрузке появляется неприятный гул (дребезг), который может возникать как в самом симисторе, так и на нагрузке (нагревательная спираль)
– создаёт множество радиопомех
– загрязняет электросеть
В итоге, протестировав схему регулятора из пылесоса, выявлено дребезжание спирали электрокамина.

Рисунок 3 – Вид внутри камина
Спираль имеет вид намотанной проволоки (материал определить не могу) на двух планках, залитой для фиксации на ребрах планок каким-то термостойким затвердителем. Возможно, дребезг мог вызвать его разрушение. Были предприняты попытки включить дроссель последовательно с нагрузкой, зашунтировать симистор RC-цепочкой (что является частичным спасением от помех). Но ни одна их этих мер не дала полного избавления от шума.
Было принято решение использовать другой тип регулятора – дискретный. Такие регуляторы открывают симистор на период целой полуволны напряжения, но количество пропущенных полуволн ограничивается. Например, на рисунке 3 сплошная часть графика – прошедшие сквозь симистор полуволны, пунктиром – не прошедшие, то есть в это время симистор был закрыт.

Рисунок 4 – Принцип дискретного регулирования
Преимущества дискретных регуляторов :

– меньший нагрев симистора
– отсутствие звуковых эффектов даже при достаточно мощной нагрузке
– отсутствие радиопомех
– отсутствие загрязнения электросети
Недостатки :
Возможны скачки напряжения (при 220В на 4-6 В при нагрузке 1. 25 кВт), что может быть заметно на лампах накаливания. На остальной домашней технике этот эффект не заметен.
Выявленный недостаток проявляется тем заметнее, чем на меньший предел регулировки установлен регулятор. На максимуме нагрузки скачков совершенно нету. Как возможное решение данной проблемы возможно использование стабилизатора напряжения для ламп накаливания. На просторах интернета была найдена следующая схема, которая привлекала своей простотой и удобством управления.

Рисунок 5 – Принципиальная схема дискретного регулятора
Описание управления

При первом включении на индикаторе светится 0. Включение и отключение происходит одновременным нажатием и удержанием двух кнопок. Регулировка больше/меньше – каждой кнопкой по отдельности. Если не нажимать ни одну из кнопок, то после последнего нажатия через 2 часа регулятор отключится сам, индикатор будет моргать на ступени последнего рабочего уровня нагрузки.

При отключении от сети запоминается последний уровень, который будет установлен при следующем включении. Регулировка происходит от 0 до 9 и далее от А до F. То есть всего 16 ступеней регулировки.

При изготовлении платы первый раз применил ЛУТ , и не правильно отзеркалил при распечатке, поэтому контроллер перевёрнут вверх-ногами Индикатор тоже не совпал, поэтому припаял его проводками. Когда рисовал плату, по ошибке разместил стабилитрон после диода, пришлось его впаять на другой стороне платы.

Блоки силовые симисторные БСС

Каталог / Твердотельные реле и силовые блоки / Твердотельные и промежуточные реле, блоки силовые / Блоки силовые симисторные БСС

Назначение блоков силовых симисторных БСС

Блоки БСС предназначены для бесконтактного регулирования средней мощности в нагрузке в автоматизированных системах регулирования и управления технологическими процессами в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях, а также для замены пускателей в том случае, когда требуется продолжительный срок службы и значительное количество коммутационных циклов.

Блок БСС может быть использован с регуляторами температуры, имеющими логический выход (транзисторный ключ).

БСС 16	БСС 25	БСС 40

Технические характеристики

	БСС 16	БСС 25	БСС 40
Номинальный коммутируемый ток при температуре основания 25° C	16 A	25 A	40 A
Макс. Кратковременный ток в течение 2…5 мин.	18 A	30 A	45 A
Ударный неповторяющийся ток в открытом состоянии	160 A	250 A	400 A
Силовой элемент	симистор ВТА16 – 600 В	симистор ВТА24 – 600 В	симистор ВТА41 – 600 В
Диапазон коммутируемого напряжения переменного тока	30. ..300 В
Входное напряжение	5…30 В пост. тока
Максимальный входной ток	20 мА
Время срабатывания	не более 10 мсек
Сопротивление изоляции между входом и выходом	10⁶ Ом при напряжении 500 В
Диаметр провода при подключении: к входным клеммам к выходным колодкам: БСС-16 (БСС-25) БСС-40	0,3…1,0 мм 1,5…2,0 мм 2,0…3,0 мм
Климатическое исполнение	УХЛ 4.2 по ГОСТ 15150-69
Габаритные размеры	95х50х70 мм	95х50х100 мм	95х50х150 мм
Условия эксплуатации: температура окружающего воздуха относительная влажность атмосферное давление	-20. ..+55°C до 75% при темп. +30°C (84,0-106,7) кПа

Симисторный блок состоит из:
– силового симистора,
– схемы управления,
– радиатора

Схема управления имеет:
– гальвоническую развязку от входной цепи,
– функцию включения или отключения коммутируемого напряжения при “переходе через ноль”, в результате чего обеспечиваются минимальные помехи в сети.

Возможно использования блока для управления нагрузкой по методу широтно-импульсной модуляции (ШИМ).

Форма заказа: БСС– А

Максимальный коммутируемый ток:

16 – максимальный коммутируемый ток 16А

25 – максимальный коммутируемый ток 25А

40 – максимальный коммутируемый ток 40А

Документация:

«%d0%a1%d0%b8%d0%bc%d0%b8%d1%81%d1%82%d0%be%d1%80 bta12 600sw» на интернет-аукционе Мешок

8ko839016 Замок двери задней правой для Audi A4 (B8) (2009–) б/у XXX зах

1200. 00 р. ^{0 ставок}

Дедовск 300.00 р

Окончание торгов: 2 часа

Продавец: ded268 (280)

A-Ha “Stay On These Road” Germany 1-st press A-1/B-1 NM

1700.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 19/04 10:34

Продавец: sshm (575)

D3-A1 Aichi Type 99 Model 11 “Val” Fujimi 1/72

1100.00 р. ^{0 ставок}

1200.00 р. ^{блиц-цена}

Колпино договорная

Окончание торгов: 07/03 21:00

Продавец: Фёдор 4 (665)

Ozzy Osbourne,Diary Of A Madman.81г.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS

3550.00 р. ^{0 ставок}

3600.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 08/03 07:52

Продавец: ГИА1 (573)

KISS, Animalize.84г.M/M,1-ПРЕС, A1-B1, UK, INS, ENGLAND

2300.00 р. ^{0 ставок}

2350.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 22/03 23:29

Продавец: ГИА1 (573)

KISS, Music from the elder.81г.M/M,1-ПРЕС, JAPAN, INS, A-1, B-1

1700.00 р. ^{0 ставок}

1750.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 16/03 09:22

Продавец: ГИА1 (573)

Pink Floyd, Nick Mason’s, Fictitious Sports.81г.M/M, 1-ПРЕС, A1-B1, JAPAN, OBI, INS

3500.00 р. ^{0 ставок}

3600.00 р. ^{блиц-цена}

Енотаевка 300. 00 р

Окончание торгов: 05/03 20:37

Продавец: ГИА1 (573)

Judas Priest, Screaming For Vengeance.82г.M/M,1-ПРЕС, POSTER, OBI, INS, JAPAN, A1-B1.

3500.00 р. ^{0 ставок}

3550.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 05/03 20:37

Продавец: ГИА1 (573)

Judas Priest, Screaming For Vengeance.82г.M/M,1-ПРЕС, A1- B1, JAPAN, INS

2200.00 р. ^{0 ставок}

2250.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 07/03 14:53

Продавец: ГИА1 (573)

SMOKIE (Smokey) – Pass It Around – 1C 062-96 204 =1st PRESS A-1/B-1= 1975 год GERMANY Near MINT

5000.00 р. ^{0 ставок}

5500.00 р. ^{блиц-цена}

Софрино договорная

Окончание торгов: 5 часов

Продавец: retrovinyl (201)

Michael Jackson, Thriller. 82-84 г.M/M,1-ПРЕС, A1-B1, OBI, JAPAN

1550.00 р. ^{0 ставок}

1600.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 18/03 22:06

Продавец: ГИА1 (573)

Blue Oyster Cult, Extraterrestrial Live.82г.M/M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS, 2LP, GF

3150.00 р. ^{0 ставок}

3200.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 08/03 21:40

Продавец: ГИА1 (573)

Motorhead, Iron fist.82г.M-/M-,1-ПРЕС, A1-B1, INS, GERMANY

2950.00 р. ^{0 ставок}

3000.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 21/03 23:48

Продавец: ГИА1 (573)

Toto – Toto IV. 82г. M/M,1-ПРЕС, 1A-1B, OBI, INS, ОТКРЫТКА, JAPAN

1250. 00 р. ^{0 ставок}

1300.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 15/03 12:47

Продавец: ГИА1 (573)

Al Bano & Romina Power ‎– Liberta / LP-GERMANY-1987 / 1st.Press / 1-A / 1-B / EX+ / EX+

1200.00 р.

Березовский 350.00 р

Окончание торгов: 30/04 05:16

Продавец: VINYL19 (517)

PINK FLOYD – Wish You Were Here – SOPO 100 CBS/Sony =PROMO/1st PRESS=A-1/B-1= ORIGINAL 1975 JAPAN NM

25000.00 р. ^{0 ставок}

25500.00 р. ^{блиц-цена}

Софрино договорная

Окончание торгов: 9 часов

Продавец: retrovinyl (201)

Led Zeppelin ‎– Physical Graffiti UK 1st 2LP (A1/B5/C1/D1 )

9990.00 р.

Новомосковск 250. 00 р

Окончание торгов: 01/04 19:55

Продавец: budlark (541)

GIRL, Sheer Greed.80г.M/NM, 1-ПРЕС, A1-B1, JAPAN, INS

500.00 р. ^{0 ставок}

550.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 07/03 15:17

Продавец: ГИА1 (573)

Reo speedwagon,Hi infidelity.80г.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS.

700.00 р. ^{0 ставок}

750.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 08/03 15:54

Продавец: ГИА1 (573)

S1D13522A00B30B(D135220B1) – Epson LCD Controller ICs

685.00 р.

Киров 250.00 р

Окончание торгов: 06/04 11:11

Продавец: Alisa_F15 (237)

“>Уточните поиск: 1 рубль 8 Марта D USA винтаж вторая мировая война гарантия подлинности дешево живопись знаменитые люди иностранная монета иностранные монеты история коллекционирование коллекция Линкольн масштабные модели Москва набор недорого нумизматика Олимпиада 80 Олимпиада-80 оригинал Оригинал открытка СССР открытки СССР отличное состояние Погодовка США поздравительная Почтовые марки президент разновидность раритет редкая редкость ретро серебро советы состояние сохран СССР США погодовка Фауна филателия Филателия Царская Россия цветы чистые марки Юбилейные рубли СССР Еще…

KISS, Unmasked.80г.1-ПРЕС, A1-B1, OBI, INS, JAPAN

3250.00 р. ^{0 ставок}

3300.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 15/03 19:15

Продавец: ГИА1 (573)

Man “Be Good To Yourself At Least Once A Day” UK 1-st press A-1/B-1 NM

3900. 00 р.

Москва самовывоз

Окончание торгов: 26/04 12:13

Продавец: artbeat (582)

Janis Joplin/Big Brother And The Holding Co. “Be A Brother” UK 1-st press A-1/B-1 NM

2800.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 19/03 18:23

Продавец: sshm (575)

Pink Floyd,The Wall.79г.M/M/M,1-ПРЕС, A1-B1,A1-B1, JAPAN, OBI, INS, ПОЛНЫЙ КОМПЛЕКТ

11000.00 р. ^{0 ставок}

11200.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 2 дня

Продавец: ГИА1 (573)

Pink Floyd – The Wall, EMI-Electrola/Germ/Orig/GF, A0-B0-A01-B0, EX+/EX-

3750.00 р.

Москва самовывоз

Окончание торгов: 30/03 01:58

Продавец: Магия Винила (146)

Pink Floyd – The Wall, EMI-Electrola/Germ/Orig/GF, A0-B0-A01-B0, EX+/EX+

4000. 00 р.

Москва самовывоз

Окончание торгов: 30/03 01:58

Продавец: Магия Винила (146)

Mungo Jerry ” You Don’t Have To Be In The Army” UK 1-st press A-1/B-1 NM

3200.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:04

Продавец: sshm (575)

Dr. Feelgood “Be Seeing You” UK 1-st press A-1/B-1 NM

1300.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:02

Продавец: sshm (575)

LP EURYTHMICS 1985 ORIGINAL BE YOURSELF TONIGHT + POSTER 1 PRESS A1 / B1 GERMANY NM / NM

1800.00 р.

Москва бесплатно!

Продавец: edimain (577)

LP GIORGIO MORODER PROJECT 1990 ORIGINAL TO BE NUMBER ONE 1 PRESS 1A / 1B GERMANY NM / EX

1000. 00 р.

Москва 50.00 р

Продавец: edimain (577)

Кабель телекоммуникационный с разъемами USB 2.0 A(М)–B(М) серый 1.8 м (рабочий)

100.00 р.

Конаково 350.00 р

Окончание торгов: 26/03 18:56

Продавец: serg_es (302)

LP SANTA ESMERALDA 1977 ORIGINAL DON’T LET ME BE MISUNDERSTOOD 1 PRESS GERMANY A1 / B1 NM / M

1500.00 р.

Москва 150.00 р

Продавец: edimain (577)

Yes ‎– Yessongs – Atlantic-UK-1973. 3LP VG/EX, 1st press, matrix A1/B1/C1/D1/E1/F1, +БУКЛЕТ

2000.00 р. ^{0 ставок}

2500.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 09/03 19:01

Продавец: dvded (5624)

Journey ‎– Captured(81). 2LP, GF, JAP, ORIG,OBI, Poster, NM, A1/B1

2500.00 р.

Кронштадт 300.00 р

Окончание торгов: 29/04 22:50

Продавец: SILEPS (313)

lp PETER GREEN – Whatcha Gonna Do? – 81 UK 1st press PVK A1/B1 Ex+

1550.00 р.

Москва самовывоз

Окончание торгов: 08/03 13:22

Продавец: Kevin777_2M (779)

Paul McCartney “Wings Over America” 3LP Sweden 1-st press A-1/B-1/C-1/D-1/E-1/F-1POSTER NM

1600.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 19/03 18:23

Продавец: sshm (575)

Yes ‎– Yessongs – Atlantic-UK-1973. 3LP VG+/EX-, 1st press, matrix A1/B1/C1/D1/E1/F1, +БУКЛЕТ

2000.00 р. ^{0 ставок}

2200.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 17/03 01:11

Продавец: dvded (5624)

Hirax, The new age of terror. M/M,1-ПРЕС, A1-B1,USA, INS, ORIGINAL, B411153-01.

2600.00 р. ^{0 ставок}

2650.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 01:34

Продавец: ГИА1 (573)

Budgie ‎– Nightflight – 81 -LP- UK – 1press – RCA ‎– RCA LP 6003 -A1/B1 – EX

3300.00 р. ^{Торг уместен}

Нижний Новгород 300.00 р

Окончание торгов: 01/04 08:25

Продавец: Петрович397 (2456)

Mungo Jerry “You Don’t Have To Be In The Army” Germany 1-st press A-1/B-3 NM

1900.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 11/04 17:36

Продавец: sshm (575)

LP RAFFAELLA CARRA 1982 ORIGINAL 82 1 PRESS 1A / 1B GERMANY EX+ / EX

1500. 00 р. ^{Торг уместен}

Москва бесплатно!

Продавец: edimain (577)

KING CRIMSON U.S.A. 1975 UK FIRST A1/B1 12″ VINYL RECORD ALBUM

2999.00 р. ^{0 ставок}

Пушкин 275.00 р

Окончание торгов: 05/03 11:35

Продавец: valery-seawolf (3114)

Peter Gabriel “Passion” 2LP Germany 1-st press A-1/B-1/C-1/D-1 NM

2400.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 19/04 10:34

Продавец: sshm (575)

Fleetwood Mac “Tusk 2LP” UK 1-st press A-1/B-1/C-1/D-1 NM

1900.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/04 17:36

Продавец: sshm (575)

Gary Moore “Blues Alive” 2LP UK 1-st press A-1/B-1/C-1/D-1 limited edition # 08456 NM

11900. 00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:02

Продавец: sshm (575)

Фолклендские о-ва (Falkland) 1944, надп. “Южная Джорджия…” SG B1-B8, 4d – MH, остальные – MNH OG

650.00 р.

Санкт-Петербург 80.00 р

Окончание торгов: 23/03 10:59

Продавец: zea102 (5408)

Hawkind-travellers AID trust,1st,A1-B1,C1-D1,UK,88г.

11000.00 р.

Владивосток бесплатно!

Окончание торгов: 18/03 03:28

Продавец: Дрозд 1 (11)

Billy Joel ‎– Greatest Hits Volume I & Volume II – CBS-Holland-1985. EX-/VG, matrix A1;B1;C1;D1

900.00 р. ^{0 ставок}

1000. 00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 16/03 18:23

Продавец: dvded (5624)

Renaissance “Live At Carnegie Hall” 2LP UK 1-st press A-1/B-1/C-2/D-1 NM

2400.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:04

Продавец: sshm (575)

Ian Gillan “Double Trouble” 2LP UK 1-st press A-1/B-1/C-2/D-1 NM

1800.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:02

Продавец: sshm (575)

LP DEE D. JACKSON 1978 COSMIC CURVES + BIG POSTERS 1 PRESS ORIGINAL A1 / B1 GERMANY EX+ / NM

5000.00 р.

Москва бесплатно!

Продавец: edimain (577)

LP DEE D. JACKSON 1980 THUNDER & LIGHTNING 1 PRESS ORIGINAL A1 / B1 GERMANY NM / EX++

8000.00 р.

Москва бесплатно!

Продавец: edimain (577)

LP DEPECHE MODE 2001 MEGARARE 2LP’S EXCITER ORIGINAL 1 PRESS A1/ B1/ C1/ D1 UK M / M

19000.00 р.

Москва 50.00 р

Продавец: edimain (577)

Deep Purple “Scandinavian Nights” 2LP UK 1-st press A-1/B-1/C-1/D-1 + booklet NM

3200.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:04

Продавец: sshm (575)

Pat Boone ‎– Originals – ABC Records-UK. 2LP EX-/EX matrix A1;B1;C1;D1

850.00 р. ^{0 ставок}

950.00 р. ^{блиц-цена}

Москва самовывоз

Окончание торгов: 12/03 15:02

Продавец: dvded (5624)

Gary Moore “We Want Moore” 2LP Germany 1-st press A-1/B-1/C-1/D-1 NM

1500. 00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 11/04 17:36

Продавец: sshm (575)

LP Ken Hensley ‎– ” Proud Words On A Dusty Shelf ” original England 1973 EX/EX A-1/B-1

5000.00 р. ^{0 ставок}

Санкт-Петербург 270.00 р

Окончание торгов: 3 часа

Продавец: uussi (4105)

Steppenwolf “Live” 2LP Germany 1-st press A-1/B-1/C-1/D-2 NM

1700.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 03/04 12:06

Продавец: sshm (575)

Rick Wakeman “Return To The Centre Of The Earth” 2LP UK 1-st press A-1/B-1/C-1/D-1 rare 1999 M

4900.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:02

Продавец: sshm (575)

lp SCORPIONS – Animal Magnetism – 80 UK 1st press A-1/B-1

2300. 00 р.

Москва самовывоз

Окончание торгов: 1 день

Продавец: Kevin777_2M (779)

Adriano Celentano “Me, Live” 2LP Germany 1-st press A-1/B-1/C-1/D-1 NM

2200.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 26/04 18:18

Продавец: sshm (575)

Golden Earring “Live “2LP UK 1-st press A-1/B-2/C-1/D-1 NM

2700.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 24/03 20:47

Продавец: sshm (575)

Deep Purple “Mark I & II” 2LP Germany 1-st press A-1/B-2/C-1/D-1 NM

2500.00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 19/04 10:34

Продавец: sshm (575)

The Beatles “The Beatles” 2LP Germany press 1971 A-1/B-1/C-1/D-1 № 821364 + POSTER + 4 PHOTO NM

5900. 00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 26/03 11:20

Продавец: sshm (575)

Плата USB ноутбука Acer Aspire TIMELINE 4820T 4745 DA0ZQ1TB8D0

400.00 р.

Томск 200.00 р

Окончание торгов: 21/03 20:03

Продавец: stepv (253)

The Story of Beat-Club 1970-1972 DVD-8 =VOLUME 81, 82, 83= (DVD-9 180Min) (Dvd пиратка)

100.00 р. ^{Торг уместен}

Бузулук 300.00 р

Окончание торгов: 2 дня

Продавец: Vinyl Track (2130)

Testament, Live at eindhoven.87г.M/M,1-ПРЕС,1A-1B, GERMANY, ORIGINAL, 780 226-1.

1950.00 р. ^{0 ставок}

1990.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 20:22

Продавец: ГИА1 (573)

Simon And Garfunkel “The Concert In Central Park” 2LP UK 1-st press A-1/B-3/C-4/D-2 + BOOKLET NM

2600. 00 р.

Санкт-Петербург 300.00 р

Окончание торгов: 06/03 15:02

Продавец: sshm (575)

Led Zeppelin – Physical Graffity – Swan Song – SSK 89400 – A1B4C2D1 – 2LP – 1975 – UK

3500.00 р.

Ростов-на-Дону договорная

Окончание торгов: 30/04 00:30

Продавец: Vinyllover (736)

Дисплей BLD-QTB4D0586-A3 GC/QTB4D0586-TFT3A на шлейфе PCBA-QTB4D0586-A1 от ZTE Blade AF5 и др.

650.00 р.

Пермь договорная

Окончание торгов: 10/03 06:58

Продавец: PV59Ru (1)

The Almighty – Devil’s Toy 12″ Vinyl Single UK A1 /B1 1991 Polydor NM

1200.00 р.

Таганрог 160.00 р

Окончание торгов: 12/04 05:31

Продавец: Yelov (254)

THE ALMIGHTY : LITTLE LOST SOMETIMES 12″ VINYL SINGLE UK A1 /B1 1991 POLYDOR NM

1200. 00 р.

Таганрог 160.00 р

Окончание торгов: 12/04 05:31

Продавец: Yelov (254)

Blue Oyster Cult.78г.M/M, 1-ПРЕС, JAPAN, INS, A1-B1.

2250.00 р. ^{0 ставок}

2300.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 06/03 21:24

Продавец: ГИА1 (573)

Steeler, Undercover Animal.88г.M/M,1-ПРЕС, A1-B1, GERMANY, INS.

2500.00 р. ^{0 ставок}

2550.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 17/03 23:59

Продавец: ГИА1 (573)

The Three Degrees, Standing up for love.77г.M/M,1-ПРЕС, A1-B1, OBI, INS, JAPAN.

900.00 р. ^{0 ставок}

950.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 18/03 21:23

Продавец: ГИА1 (573)

Kiss, Ace Frehley. 78г.M/M, 1-ПРЕС, 1A-1B, JAPAN, OBI, INS, POSTER

6500.00 р. ^{0 ставок}

6550.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 11/03 20:37

Продавец: ГИА1 (573)

Champion.78г.M/NM,1-ПРЕС,1A-1B, CANADA

1350.00 р. ^{0 ставок}

1400.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 17/03 23:55

Продавец: ГИА1 (573)

Running wild, Blazon stone.91г.M/M,1-ПРЕС, A1,B1, GERMANY, INS

3900.00 р. ^{0 ставок}

3950.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 01:16

Продавец: ГИА1 (573)

Kiss, Dynasty.79г.M/M,1-ПРЕС, 1A-1B, JAPAN, OBI, INS,

3050.00 р. ^{0 ставок}

3100.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 19:46

Продавец: ГИА1 (573)

Sailor-Sailor.91г.M/M, 1-ПРЕС, A1-B1, GERMANY, INS, РЕДКАЯ

1200.00 р. ^{0 ставок}

1250.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 08/03 07:44

Продавец: ГИА1 (573)

Queensryche-Queensyche.83г.M/M-,1-ПРЕС, A1-B1, JAPAN, INS.

1100.00 р. ^{0 ставок}

1150.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 08/03 21:41

Продавец: ГИА1 (573)

Accept, Live in Japan.85г.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS.

2450.00 р. ^{0 ставок}

2500.00 р. ^{блиц-цена}

Енотаевка 300. 00 р

Окончание торгов: 09/03 21:40

Продавец: ГИА1 (573)

Roberto Laneri, Anadyomene.87г.M/M,1-ПРЕС, A1-B1, ITALIANA, INS.

1800.00 р. ^{0 ставок}

1850.00 р. ^{блиц-цена}

Енотаевка 350.00 р

Окончание торгов: 16/03 09:26

Продавец: ГИА1 (573)

Air Supply, Love and other bruises.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS.

950.00 р. ^{0 ставок}

995.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 17/03 23:56

Продавец: ГИА1 (573)

Judas Priest,Turbo.86г.M/M, 1-ПРЕС, В ЦЕЛОФАНЕ, OBI, INS, A1, B1.

4500.00 р. ^{0 ставок}

4550.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 05/03 20:37

Продавец: ГИА1 (573)

Ted Nugent, Free for all. 76г.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS.

1000.00 р. ^{0 ставок}

1050.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 17/03 23:56

Продавец: ГИА1 (573)

de1965 Германия. Рождество и Новый год. Зимний лес. V 11 50 A 1/B .0./65 G 2…[марка]

29.00 р. ^{0 ставок}

Москва самовывоз

Окончание торгов: 06/03 21:34

Продавец: 100collections (182)

Nazareth, Razamanaz.73г.ORIGINAL,1A-1B, JAPAN, INS. M/M.

2950.00 р. ^{0 ставок}

3000.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 16/03 12:36

Продавец: ГИА1 (573)

AC/DC ’74 Jailbreak.M/M,1-ПРЕС, A1-B1, GERMANY

7000. 00 р. ^{0 ставок}

7100.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 00:40

Продавец: ГИА1 (573)

Rock rose.79г.M/M,1-ПРЕС, A1-B1, JAPAN, OBI, INS, POSTER, ПОЛНЫЙ КОМПЛЕКТ.

700.00 р. ^{0 ставок}

730.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 09/03 21:39

Продавец: ГИА1 (573)

Nuclear assault, Game over.86г.M/M,1-ПРЕС, A1,B1, FLAG5, UK, INS

3800.00 р. ^{0 ставок}

3850.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 12/03 00:52

Продавец: ГИА1 (573)

Legs Diamond, Town bad girl.90г.M/M,1-ПРЕС, A1-B1, FRANCE, INS

2750.00 р. ^{0 ставок}

2800.00 р. ^{блиц-цена}

Енотаевка 300. 00 р

Окончание торгов: 17/03 23:59

Продавец: ГИА1 (573)

Scandal, Featuring Patty Smyth.84г.M/M,1-ПРЕС, A1-B1, OBI, INS, JAPAN

970.00 р. ^{0 ставок}

990.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 18/03 21:52

Продавец: ГИА1 (573)

Overkill, Fuck you.87г.M/M ,1-ПРЕС,1A-1B, GERMANY

2300.00 р. ^{0 ставок}

2350.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 18/03 23:44

Продавец: ГИА1 (573)

Heavens Gate, Livin’ in hysteria.91г.M/M,1-ПРЕС, A1-B1, GERMANY, INS

4750.00 р. ^{0 ставок}

4800.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 19/03 00:00

Продавец: ГИА1 (573)

Uriah Heep – Live , UK, BRONZE , ISLD 1, G/F, Orig, 2LP, IS, A-1, B-1, A-2, B-2, NM/NM/NM

2400. 00 р.

Самара 350.00 р

Окончание торгов: 22/04 07:08

Продавец: sad4ikov (415)

Deep Purple, Made in Europe.76г.M/M, 1-ПРЕС, A1-B1, JAPAN, OBI, INS.

2250.00 р. ^{0 ставок}

2300.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 06/03 21:25

Продавец: ГИА1 (573)

Metallica,Master Of Puppets.86г.M-/M,1-ПРЕС, A1-B1, EUROPE, INS

4900.00 р. ^{0 ставок}

4950.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 07/03 14:00

Продавец: ГИА1 (573)

Jingo De Lunch, Perpetuum mobile.87г.NM/M,1-ПРЕС, A1-B1, GERMANY, INS

1350.00 р. ^{0 ставок}

1400.00 р. ^{блиц-цена}

Енотаевка 300. 00 р

Окончание торгов: 15/03 00:45

Продавец: ГИА1 (573)

Accept, Metal heart.85г.M/M-,1-ПРЕС, A1, B1, JAPAN, OBI, INS.

4250.00 р. ^{0 ставок}

4300.00 р. ^{блиц-цена}

Енотаевка 300.00 р

Окончание торгов: 16/03 23:29

Продавец: ГИА1 (573)

Показать еще 100 …

112345 Вперед →

230251 лот
Страница 1 из 2303

Проверка симистора и тиристора мультиметром

При помощи домашнего тестера (мультиметра) можно проверять самые разные радиоэлементы. Для домашнего мастера, увлекающегося электроникой – это настоящая находка.

Например, проверка тиристора мультиметром может избавить вас от необходимости поиска новой детали во время ремонта электрооборудования.

Для понимания процесса, разберем, что такое тиристор:

Это полупроводниковый прибор, выполненный по классической монокристальной технологии. На кристалле имеется три или более p-n перехода, с диаметрально противоположными устойчивыми состояниями.

Основное применение тиристоров – электронный ключ. Можно эффективно использовать эти радиоэлементы вместо механических реле.

Включение происходит регулируемо, относительно плавно и без дребезга контактов. Нагрузка по основному направлению открытия p-n переходов подается управляемо, можно контролировать скорость нарастания рабочего тока.

К тому же тиристоры, в отличие от реле, отлично интегрируются в электросхемы любой сложности. Отсутствие искрения контактов позволяет применять их в системах, где недопустимы помехи при коммутации.

Деталь компактна, выпускается в различных форм-факторах, в том числе и для монтажа на охлаждающих радиаторах.

Управляются тиристоры внешним воздействием:

Электрическим током, который подается на управляющий электрод;
Лучом света, если используется фототиристор.

При этом, в отличие от того же реле, нет необходимость постоянно подавать управляющий сигнал. Рабочий p-n переход будет открыт и по окончании подачи управляющего тока. Тиристор закроется, когда протекающий через него рабочий ток опустится ниже порога удержания.

Еще одним свойством тиристора, которое используется как основная характеристика – он является односторонним проводником. То есть паразитные токи в обратном направлении протекать не будут. Это упрощает схемы управления радиоэлемента.

Тиристоры выпускаются в различных модификакциях, в зависимости от способа управления, и дополнительных возможностей.

Диодные прямой проводимости;
Диодные обратной проводимости;
Диодные симметричные;
Триодные прямой проводимости;
Триодные обратной проводимости;
Триодные ассиметричные.

Существует разновидность триодного тиристора, имеющая двунаправленную проводимость.

Что такое симистор, и чем он отличается от классических тиристоров?

Симистор (или «триак») – особая разновидности триодного симметричного тиристора. Главное преимущество – способность проводить ток на рабочих p-n переходах в обоих направлениях. Это позволяет использовать радиоэлемент в системах с переменным напряжением.

Принцип работы и конструктивное исполнение такое же, как у остальных тиристоров. При подаче управляющего тока p-n переход отпирается, и остается открытым до снижения величины рабочего тока.

Популярное применение симисторов – регуляторы напряжения для систем освещения и бытового электроинструмента.

Работа этих радиокомпонентов напоминает принцип действия транзисторов, однако детали не являются взаимозаменяемыми.

Рассмотрев, что такое тиристор и симистор, мы с вами научимся, как проверять эти детали на работоспособность.

Как прозвонить тиристор мультиметром?

Сразу оговоримся – проверить исправность тиристора можно и без тестера. Например, с помощью лампочки от фонарика и пальчиковой батарейки.

Для этого включаем последовательно источник питания, соответствующий напряжению лампочки, рабочие выводы тиристора, и лампочку.

Важно! Не забудьте о том, что обычный тиристор проводит ток лишь в одном направлении. Поэтому соблюдайте полярность.

При подаче управляющего тока (достаточно батарейки АА) – лампочка будет гореть. Значит, управляющая цепь исправна. Затем отсоединяем батарейку, не отключая источник рабочего тока. Если p-n переход исправный, и настроен на определенную величину тока удержания – лампочка продолжает гореть.

Если под рукой нет подходящей лампы и батарейки, следует знать, как проверить тиристор мультиметром.

Переключатель тестера устанавливаем в режим «прозвонка». При этом на щупах проводов появится достаточное напряжение для проверки тиристора. Рабочий ток не открывает p-n переход, поэтому сопротивление на выводах будет высоким, ток не протекает. На дисплее мультиметра высвечивается «1». Мы убедились в том, что рабочий p-n переход не пробит;
Проверяем открытие перехода. Для этого соединяем управляющий вывод с анодом. Тестер дает достаточный ток для открытия перехода, и сопротивление резко уменьшается. На дисплее появляются цифры, отличные от единицы. Тиристор «открыт». Таким образом, мы проверили работоспособность управляющего элемента;
Размыкаем управляющий контакт. При этом сопротивление снова должно стремиться к бесконечности, то есть на табло мы видим «1».

Почему тиристор не остался в открытом состоянии?

Дело в том, что мультиметр не вырабатывает величину тока, достаточную для срабатывания тиристора по «току удержания».

Этот элемент мы проверить не сможем. Однако остальные пункты проверки говорят об исправности полупроводникового прибора. Если поменять местами полярность – проверка не пройдет. Таким образом, мы убедимся в отсутствии обратного пробоя.

При помощи мультиметра можно проверить и чувствительность тиристора. В этом случае, мы переводим переключатель тестера в режим омметра. Измерения производятся по раннее описанной методике. Только мы каждый раз меняем чувствительность прибора. Начинаем с предела измерения вольтметра «х1».

Чувствительные тиристоры при отключении управляющего тока сохраняют открытое состояние, что мы и фиксируем на приборе. Увеличиваем предел измерения до «х10». В этом случае ток на щупах тестера уменьшается.

Если при отключении управляющего тока переход не закрывается – продолжаем увеличивать предел измерения до срабатывания тиристора по току удержания.

Важно! Чем меньше ток удержания – тем чувствительнее тиристор.

При проверке деталей из одной партии (или с одинаковыми характеристиками), выбирайте более чувствительные элементы. У таких тиристоров гибче возможности по управлению, соответственно шире область применения.

Освоив принцип проверки тиристора – легко догадаться, как проверить симистор мультиметром.

Важно! При прозвонке необходимо учитывать, что этот полупроводниковый ключ имеет симметричную двустороннюю проводимость.

Проверка симистора мультиметром

Схема подключения для проверки аналогичная. Можно использовать лампу накаливания или мультиметр с широким диапазоном измерений в режиме омметра. После прохождения тестов при одной полярности, переключаем щупы тестера на полярность обратную.

Исправный симистор должен показать весьма похожие результаты проверки. Необходимо проверить открытие и удержание p-n перехода в обоих направлениях по всей шкале пределов измерения мультиметра.

Если радиодеталь, нуждающаяся в проверке, находится на монтажной плате – нет необходимости ее выпаивать для теста. Достаточно освободить управляющий вывод.

Важно! Не забудьте предварительно обесточить проверяемый электроприбор.

В заключении смотрите видео: Как проверить тиристор мультиметром.

About sposport

View all posts by sposport

Симметричные тиристоры TC106. Симметричные тиристоры TC106 Для «Светодиодного индикатора напряжения»

Все производители AAT AB Semicon ABB Abracon Accutek Actel Adaptec A-Data Advanced Micro Systems Advanced Photonix Aeroflex Agere Agilent AHA AIC Aimtec AKM ALD ALi Allegro Alliance Alpha Alpha Micro. Alpha & Omega Altera AMCC AMD AME American Bright LED AMI AMICC Amplifonix AMS AMSCO Anachip Anadigics Anadigm Аналоговые устройства Analogic AnalogicTech Anaren Andigilog Anpec Apex API Delevan Aplus A-Power APT Arizona Microtek ARM Artesyn ASI Asiliant Audio B & B. BCD BEL Предохранитель BI Tech.Bicron BitParts Bivar Boca Bookham Bourns Broadcom BSI Burr-Brown Bytes C&D CalCrystal Calex CalMicro Calogic Capella Calex Calex CalMicro Calogic Capella Carlo Gavazzi Catalyst CDI Диоды CDIL CEL Centillium Central Century Ceramate Cermetek CET Cherry Chinfa Chingis Media Chipcon Chrontelcirrus Cyntec Cypress Cystech Daesan Daewoo DAICO Dallas Data Delay Datel DB Lectro DCCOM Delta Densei-Lambda Dialight Digital Voice Sys Диоды Dionics Diotec DPAC Dynex EIC Eanchhoff E-Label Elm.EMC Enpirion E-OEC Eon Silicon EPCOS EPSON Ericsson ESS Tech. E-Tech Etron Eudyna Eupec Everlight Exar Excelics ExcelSemi Fagor Fairchild FCI Filtran Filtronic Fitpower Formosa Fox Electronics Freescale Freescale Frequency Devices Управление частотой FTDI Chip Fuji Fujitsu Galaxy Gamma GEC General Semiconductor Genesis Microchip Genesys Logic Hanam GHz LinkTech GS Hifn High Tech Chips Hirose Hi-Sincerity Hitachi Hitachi Metals Hittite HN Electronic Holtek HoltIC Honeywell Humirel HV Component Hynix Hytek Hyundai IBM IC Haus ICC I-Chips ICOM ICSI ICST IDT IK Semi.IMP Impala Infineon Initio InnovASIC Int Источники питания INTEL InterFET Interpion Interpoint Intersil Intronics IOtech IRF Isahaya ISD Isocom ISSI ITE Itran ITT IXYS Jess JGD Jiangsu Kawasaki KEC Kemet Kentron King Billion Kingbright Lnox KOA Kodak Kodenshi Line Размеры LG Kodak Line Lite On Littelfuse Logic Devices LSI LSI Logic Lumex MS Kennedy M / A-COM Макроблок Macronix MagnaChip Marktech Martek Power Marvell MAS Oy MAXIM Максвелл MAZeT MCC MCE KDI MDTIC Melexis Memphis Memsic Micrel Micro Electronics Micro Linear Microchip MicroMetrics MicroMetrics MicroMetrics MITS Mosel Mospec MoSys Motorola M-pulse MtronPTI Murata Music Myson Nais NanoAmp Nanya National Instruments National Semiconductor NEC NEL NetLogic NeuriCam NHI Nichicon NIEC NJRC Noise / Com Nordic VLSI Novalog Novatek NPC NTE NTTROSM O2Micro O2 Моно Pan Jit Panasonic Para Light Patriot Scientific PCA PEAK Peregrine Performance Tech.Pericom PerkinElmer PhaseLink Philips Picker Pixim PLX PMC-Sierra PMD Motion Polyfet Инновации в области мощности Интеграции в области питания Power Semiconductors Powerchip Powerex Power-One Powertip Precid-Dip Promax-Johnton Pronics Protek PTC Pulse Pyramid QLogic QT Qualcomm RDQ Quantum RENALOGICFA RFMD Rhopoint RichTek RICOH Rohm Rubycon Saifun SAMES SamHop Samsung SanDisk Sanken SanRex Sanyo SCBT Seiko SemeLAB Semicoa Semikron SemiWell Semtech Sensitron Sensory Shanghai Lunsure Silicon Sigon Sense SMS Шанхай Lundeng Stateworks Sensei Powermens Shinde Silicon Silicon Systech SONiX SONY Spansion SSDI SSE SST Stanford Stanley Stanson Statek STATS STMicroelectronics Summit Summit SunLED Syntec Surge TAIEMETNER СИМПТОМЫ SunLED Syntec Surge TDK Teccor Tekmos TelCom Teledyne Temex TEMIC Thaler THAT Power Thermtrol TM TI raco Transmeta Transys Trinamic Tripath TriQuint Triscend TSC Turbo IC Ubicom UMC UMS Unisem Unitra UOT Us Digital UShali UTC Valitron VIS Vishay Vitesse Множители напряжения Waitrony WDC WEDC Weida Weitron Weltrend Westcode Winbond Wing Shing Winson Winson Winstar Wisdom WJWJ YEONHO Zarlink Z-Communications Zenic Zetex Zettler Zilran ZMDie
Радио конструктор 009 Симисторный регулятор мощности 1 кВт.Симисторный регулятор мощности (до 1 киловатта). В состав входят печатная плата, симистор, радиатор охлаждения симистора, регулятор (переменный резистор), необходимый набор радиодеталей, монтажный провод, схема и описание. Позволяет изменять энергопотребление нагревательных приборов (паяльник, ТЭН, электроплиту), регулировать скорость вращения дрели, перфоратора, регулировать напряжение на выходе !!! трансформатора.
Регулятор мощности симистора для начинающих.(009)
В радиолюбительской практике часто бывает, что паяльник на 40 ватт сильно нагревается, а мощности на 25 ватт не хватает, или необходимо уменьшить мощность нагревательного прибора, изменить яркость свечения лампы, снизить обороты коллекторного двигателя, электродрель, подключить нагрузку к сети 220 вольт, рассчитанной на напряжение 110 вольт, снизить напряжение на вторичной обмотке трансформатора. Тогда на помощь придет симисторный регулятор мощности.Принцип его работы основан на изменении времени открытия (фазово-импульсное управление) симистора (симистор – двунаправленный тиристор или «симистор»). Это можно увидеть и понять, сравнив файл graphsfig. 1 полный период сетевого напряжения на входе (верхний график) симистора и на выходе (нижний график). В определенный момент симистор отсекает каждую полуволну сетевого напряжения и в результате на нагрузку поступает только часть мощности. Принципиальная схема регулятора мощности с фазоимпульсным управлением представлена на рис.2 … Собран по классической схеме на симметричном динисторе DB3 (VD3) 32В и симисторе ТС106-10-4 (отечественное производство 10 ампер 400 вольт) или импортных аналогах VT136-600, VT134-600 (4А, 600 В), VT137-600 (8 А, 600 В), VT138-600 (12 А, 600 В), VT139-600, VT16-600 (16 А, 600 В) (VD4). С каждой полуволной сетевого напряжения конденсатор C1 заряжается током, протекающим через резисторы R2, R3. Когда напряжение на нем достигает 32 В, динистор размыкается и конденсатор С1 быстро разряжается через резистор R4, динистор VD3 и управляющий электрод симистора.Таким образом, симистор управляется: при положительном напряжении на условном аноде симистора (верхний вывод в цепи) управляющий импульс также положительный, а при отрицательном напряжении – отрицательная полярность. Величина мощности в нагрузке зависит от того, как долго симистор будет включен в течение каждого полупериода сетевого напряжения. Момент включения симистора определяется пороговым напряжением динистора и постоянной времени (R2 + R3), C1. Чем больше сопротивление переменного резистора R2, тем дольше период времени, в течение которого симистор находится в замкнутом состоянии, тем меньше мощность в нагрузке.Схема обеспечивает практически полный диапазон регулирования выходной мощности – от 0 до 99%. При подключении переменного резистора R2 необходимо учитывать, что увеличение выходной мощности происходит при уменьшении сопротивления переменного резистора. Схема, образованная диодами VD1, VD2 и резистором R1, обеспечивает плавное регулирование при минимальной выходной мощности. Без него характеристика управления регулятора имеет хешистерезис … Например, яркость лампы накаливания, используемой в качестве нагрузки, резко меняется с нуля до 3… 5% максимальной яркости при увеличении выходной мощности. Суть этого явления заключается в следующем: при большом сопротивлении резистора R2, когда напряжение на конденсаторе С1 не превышает 30 В, динистор не открывается в течение всего полупериода напряжения сети и выходной мощности. равно нулю. В этом случае к тому моменту, когда сетевое напряжение пересекает «ноль», напряжение на конденсаторе имеет нулевое значение, и в следующем полупериоде конденсатор разряжается на значительную часть времени.Если сопротивление резистора R2 уменьшается, то после того, как напряжение на конденсаторе начинает превышать порог срабатывания динистора, конденсатор разряжается в конце полупериода и в следующем полупериоде немедленно запускается. зарядка, следовательно, в новом полупериоде динистор откроется раньше. Схема диод-резистор разряжает конденсатор при изменении напряжения сети с отрицательной на положительную полуволны и тем самым устраняет эффект резкого начального увеличения мощности в нагрузке.Резистор R4 ограничивает максимальный ток через динистор примерно до 0,1 А и замедляет процесс разрядки конденсатора С1. Это обеспечивает относительно большую длительность импульса, достаточную для надежного запуска симистора VD4 даже при значительной индуктивной составляющей нагрузки. При указанных на схеме номиналах резистора R4 и конденсатора С1 длительность управляющего импульса составляет 130 мкс. В течение значительной части этого времени через управляющий электрод симистора проходит ток, достаточный для размыкания симистора.
Симметричный динистор 32В (VD3) обеспечивает одинаковый угол открытия симистора в обеих полуволнах сетевого напряжения. Следовательно, описанный регулятор не будет выпрямлять сетевое напряжение, поэтому во многих случаях его можно даже использовать для управления подключенной к нему нагрузкой через трансформатор. Падение напряжения на симисторе VS1 составляет примерно 2 В, поэтому при нагрузке более 100 Вт симистор необходимо устанавливать на соответствующий радиатор (радиатор). Максимальная мощность нагрузки не должна превышать возможностей симистора (4 А = 800 Вт, 8 А = 1600 Вт, 10 А = 2 кВт, 12 А = 2.4 кВт, 16 А = 3,2 кВт, 40 А = 8 кВт).
При подключении схемы к сети 220 вольт необходимо строго соблюдать правила техники безопасности! Все элементы схемы находятся под смертельным напряжением! Категорически запрещается прикасаться к элементам схемы какими-либо частями тела. При установке радиатора симистора необходимо установить изолирующую теплопроводную прокладку между симистором и радиатором, а на винт крепления (саморез) надеть фторопластовую изоляционную втулку и плотно прижать симистор к радиатору. .Несмотря на то, что вал переменного резистора гальванически не связан с его выводами, на валу обязательно установить пластмассовую изолирующую рукоятку, так как при выходе из строя подвижного контакта резистора возможность электрического контакта вала с выводами резистора не исключена.
У этой схемы есть недостаток – при работе симистора в режиме отсечки на его выводах появляются помехи. Если эта помеха влияет на другое оборудование, необходимо установить в схему схему подавления помех R2, C6 (входит в комплект, но изначально не устанавливается в схему).Если этой цепи недостаточно, необходимо подключить схему к сети через сетевой фильтр (рис. 5). Этот фильтр можно снять с неисправного блока питания компьютера с помощью дросселя, состоящего из двух одновременно (бифилярных) обмоток на ферритовом кольце и конденсатора, включенных параллельно с рабочим напряжением не менее 400 вольт. На рис. 3 показаны три возможных типа маркировки выводов симистора (все они похожи). На отечественном ТС106-10 справа и слева от монтажного отверстия выбита «старая маркировка»: К – катод, А – анод, УЭ – электрод управления, новый: А1 – анод первый, А2 – анод второй, U – управляющий электрод.
Комплект выбирается перед тем, как положить его в корзину.
УПАКОВКА: Содержимое набора 009
1. Симистор VT137 (8А),
2. Печатная плата,
3. Диоды 1N4007 (2 шт.),
4. Динистор DB3,
5. Резисторы:
R1 – 100 кОм (Кч / В / Вт) ,
R2 – 100 кОм (переменный),
R3 – 1 кОм (Kch / H / Kr),
R4 – 270 Ом (Cr / F / Kch),
R5 – 1,5 кОм Kch / Zel / Cr),
R6 – 100 Ом (Кч / Х / Кч).
6. Конденсаторы:
С2 – 0,068мкФ (напряжение не менее 400 В),
8. Монтажный провод,
9. Схема и описание.
КОРОБКА: Содержимое набора 009
1. Симистор VT138 (12А),
2. Печатная плата,
3. Диоды 1N4007 (2 шт.),
4. Динистор DB3,
5. Резисторы:
R1 – 100 кОм (Kch / H / W),
R2 – 100 кОм (переменная),
R3 – 1 кОм (Cch / H / Kr),
R4 – 270 Ом (Cr / F / Kch),
R5 – 1.5 кОм Кч / Зел / Кр),
R6 – 100 Ом (Кч / Х / Кч).
6. Конденсаторы:
C1 – 0,47 мкФ (минимум 250 В),
C2 – 0,068 мкФ (U работает минимум 400 В),
7. Пластиковая ручка для переменного резистора,
8. Радиатор для симистора,
9. Изоляционная прокладка и втулка,
10. Винт М3 (гайка М3 отдельно или в радиаторе),
11. Монтажный провод,
12. Схема и описание.
ВЫПУСК 009.
Симисторный регулятор мощности 220 В, 2 кВт.
1. Симистор VT138-600,
2. Печатная плата,
3. Диод 1N4007 (2 шт.),
4. Динистор DB3,
5. Набор постоянных резисторов,
6. Переменный резистор с ручкой,
7. Конденсаторы,
8. Радиатор для симистора,
9. Винт, гайка М3,
10. Прокладка теплопроводящая изоляционная,
11. Изоляционная втулка из ПТФЭ,
12.Провод монтажный,
13. Схема и описание,
14. Контейнер со схематическими деталями.
Подборка схем и описание работы регулятора мощности на симисторах и не только. Цепи управления мощностью симистора хорошо подходят для продления срока службы ламп накаливания и для регулировки их яркости. Или для питания нестандартного оборудования например 110 вольт.
На рисунке изображена схема симисторного регулятора мощности, которую можно изменить, изменив общее количество полупериодов сети, пройденных симистором за определенный интервал времени.На элементах микросхемы выполнен DD1.1.DD1.3, период колебаний которого составляет порядка 15-25 полупериодов сети.
Рабочий цикл регулируется резистором R3. Транзистор VT1 вместе с диодами VD5-VD8 предназначен для привязки момента включения симистора при переходе сетевого напряжения через ноль. В основном этот транзистор открыт, соответственно на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и открывается практически сразу.В этом случае, если выход DD1.3 был равен 1, то состояние элементов DD1.1.DD1.6 не изменится, а если выход DD1.3 был «нулевым», то элементы DD1.4.DD1.6 будут генерировать короткий импульс, который будет усилен транзистором VT2 и откроет симистор.
Пока выход генератора равен логическому нулю, процесс будет циклически повторять работу диска после каждого перехода сетевого напряжения через нулевую точку.
Основа схемы – зарубежный симистор mac97a8, позволяющий коммутировать подключенные нагрузки большой мощности, для регулировки использовался старый советский переменный резистор, а в качестве индикации использовался штатный светодиод.
В симисторном стабилизаторе мощности используется принцип фазового регулирования. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В начальный момент положительного полупериода симистор находится в замкнутом состоянии. При увеличении сетевого напряжения конденсатор С1 заряжается через делитель.
Возрастающее напряжение на конденсаторе сдвигается по фазе от сети на величину, которая зависит от общего сопротивления обоих резисторов и емкости конденсатора.Конденсатор заряжается до тех пор, пока напряжение на нем не достигнет уровня «пробоя» динистора, примерно 32 В.
В момент размыкания динистора откроется и симистор, ток будет течь через нагрузку, подключенную к выходу, в зависимости от общего сопротивления открытого симистора и нагрузки. Симистор будет разомкнут до конца полупериода. Резистор VR1 устанавливает напряжение открытия динистора и симистора, регулируя тем самым мощность. В момент отрицательного полупериода алгоритм схемы аналогичен.
Вариант схемы с небольшими доработками на 3,5 кВт
Схема регулятора простая, мощность нагрузки на выходе устройства 3,5 кВт. С помощью этого любительского радио вы можете управлять освещением, нагревательными элементами и многим другим. Единственный существенный недостаток этой схемы в том, что к ней ни в коем случае нельзя подключать индуктивную нагрузку, так как симистор перегорит!

Радиокомпоненты, используемые в конструкции: Triac T1 – BTB16-600BW или аналогичный (KU 208 il VTA, VT).Динистор Т – типа DB3 или DB4. Керамический конденсатор 0,1 мкФ.
Сопротивление R2 510 Ом ограничивает максимальное напряжение на конденсаторе до 0,1 мкФ, если поставить ползунок регулятора в положение 0 Ом, то сопротивление цепи будет около 510 Ом. Емкость заряжается через резисторы R2 510 Ом и переменное сопротивление R1 420 кОм, после того, как U на конденсаторе достигнет уровня открытия динистора DB3, последний сформирует импульс, отпирающий симистор, после чего при дальнейшем прохождении синусоида, симистор заблокирован.Частота открытия-закрытия T1 зависит от уровня U на конденсаторе 0,1 мкФ, который зависит от сопротивления переменного резистора. То есть, прерывая ток (с высокой частотой) в цепи, тем самым регулируя выходную мощность.
Для каждой положительной полуволны входного переменного напряжения емкость C1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе C1 становится равным напряжению открытия динистора VD7, происходит его пробой и емкость разряжается через диодный мост VD1-VD4, а также сопротивление R1 и управляющий электрод VS1.Для размыкания симистора используется электрическая цепь из диодов VD5, VD6 конденсатора C2 и сопротивления R5.
Требуется подобрать номинал резистора R2 так, чтобы при обеих полуволнах сетевого напряжения симистор регулятора работал надежно, а также необходимо подобрать значения сопротивлений R3 и R4. Таким образом, когда ручка переменного сопротивления R4 вращается, напряжение на нагрузке плавно изменяется от минимального до максимального значения. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будут небольшие потери по допустимой мощности в нагрузке.
В качестве симистора использовались
КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент, когда симистор закрыт, конденсатор C1 заряжается через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимального тока заряда
При достижении порогового значения напряжения на обкладках конденсатора ключ открывается, конденсатор С1 быстро разряжается на управляющий электрод и переключает симистор из замкнутого состояния в разомкнутое, в разомкнутом состоянии симистор шунтирует цепь R1, R2, C1.В момент перехода сетевого напряжения через ноль симистор замыкается, затем снова заряжается конденсатор С1, но уже отрицательным напряжением.
Конденсатор C1 от 0,1 до 1,0 мкФ. Резистор R2 1,0 … 0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод с положительным напряжением на выходе обычного анода и отрицательным импульсом тока на управляющий электрод с отрицательным напряжением обычного катода. Таким образом, ключевой элемент регулятора должен быть двунаправленным.В качестве ключа можно использовать двунаправленный динистор.
Диоды D5-D6 служат для защиты тиристора от возможного пробоя обратного напряжения. Транзистор работает в режиме лавинного пробоя. Его пробивное напряжение составляет около 18-25 вольт. Если вы не нашли P416B, то можете попробовать найти ему замену.
Импульсный трансформатор намотан на ферритовом кольце диаметром 15 мм, марка h3000. Тиристор можно заменить на КУ201
Схема этого регулятора мощности аналогична описанным выше схемам, только введена схема подавления помех C2, R3, а переключатель SW дает возможность разорвать цепь заряда управляющего конденсатора, что приводит к мгновенной блокировке симистор и отключение нагрузки.
C1, C2 – 0,1 мкФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 – динистор, BTA26-600B – симистор, 1N4148 / 16 В – диод, любой светодиод.
Регулятор предназначен для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, автомобильного зарядного устройства, а при замене симистора на более мощный можно использовать в цепи регулирования тока в сварочных трансформаторах.
Принцип работы этой схемы регулятора мощности заключается в том, что полупериод сетевого напряжения подается на нагрузку после выбранного количества пропущенных полупериодов.

Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2 вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения, проходящего через конденсатор С1, стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 поступают импульсы с частотой 100 Гц. Если переключатель SA1 подключен к выводу 2, то уровень логической единицы будет постоянно присутствовать на базе транзистора.Так как импульс сброса микросхемы очень короткий и счетчик успевает перезапуститься с того же импульса.
На выводе 3 устанавливается уровень логической единицы. Тиристор откроется. Вся мощность будет отдана нагрузке. Во всех последующих положениях SA1 на выводе 3 счетчика один импульс будет проходить через 2-9 импульсов.
Микросхема К561ИЕ8 представляет собой десятичный счетчик с позиционным декодером на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на выход 5 (вывод 1), то счет будет происходить только до 5.Когда импульс проходит через выход 5, микросхема сбрасывается. Подсчет начнется с нуля, и на выводе 3 появится уровень логической единицы на время одного полупериода. В это время транзистор и тиристор открываются, один полупериод переходит в нагрузку. Для наглядности привожу векторные диаграммы работы схемы.
Если вам нужно уменьшить мощность нагрузки, вы можете добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 следующей.Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Те. можно получить примерно сотую часть общей мощности.
Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и блок управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 составляет около 270 Вольт, а максимальная нагрузка может достигать 150 Вт без использования внешнего симистора и до 2000 Вт при использовании, а также с учетом того, что симистор будет установлен на радиаторе.

Для снижения уровня внешних шумов используются конденсатор С1 и дроссель L1, а для плавного включения нагрузки требуется емкость С4. Регулировка осуществляется с помощью сопротивления R3.
Составление довольно простых схем регуляторов для паяльника облегчит жизнь радиолюбителям
Комбинация заключается в сочетании удобства использования цифрового регулятора и гибкости простой настройки.

Рассматриваемая схема регулятора мощности работает по принципу изменения количества периодов входного переменного напряжения, поступающего на нагрузку.Это означает, что прибор нельзя использовать для регулировки яркости ламп накаливания из-за видимого глазу мерцания. Схема дает возможность регулировать мощность в пределах восьми заданных значений.
Существует огромное количество схем классических тиристорных и симисторных регуляторов, но этот регулятор выполнен на современной элементной базе и к тому же он был фазным, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторые от него, тем самым ограничивая мощность, поскольку симистор открывается только при желаемом фазовом угле.
Полупроводниковый прибор, имеющий 5 pn-переходов и способный пропускать ток в прямом и обратном направлениях, называется симистором. Из-за невозможности работы на высоких частотах переменного тока, высокой чувствительности к электромагнитным помехам и значительного тепловыделения при коммутации больших нагрузок они в настоящее время не нашли широкого применения в мощных промышленных установках.
Там их успешно заменяют схемы на тиристорах и транзисторах IGBT.Но компактные размеры устройства и его долговечность в сочетании с невысокой стоимостью и простотой схемы управления позволили использовать их там, где указанные недостатки не существенны.
Сегодня симисторные схемы можно найти во многих бытовых приборах, от фенов до пылесосов, ручных электроинструментов и электрических нагревательных устройств – там, где требуется плавное регулирование мощности.

Принцип действия
Регулятор мощности на симисторе работает как электронный ключ, периодически открывая и закрываясь с частотой, задаваемой схемой управления.В разблокированном состоянии симистор пропускает часть полуволны сетевого напряжения, а значит, потребитель получает только часть номинальной мощности.
Сделай сам
На сегодняшний день ассортимент симисторных регуляторов в продаже не слишком велик. И, хотя цены на такие устройства невысокие, часто они не соответствуют требованиям потребителей. По этой причине мы рассмотрим несколько основных схем регуляторов, их назначение и используемую элементную базу.
Схема приборов
Самый простой вариант схемы, рассчитанный на работу с любой нагрузкой. Используются традиционные электронные компоненты, принцип управления – фазово-импульсный.
Основные компоненты:
симистор VD4, 10 А, 400 В;
динистор VD3, порог открытия 32 В;
потенциометр R2.
Ток, протекающий через потенциометр R2 и сопротивление R3, заряжает конденсатор C1 каждой полуволной. Когда напряжение на обкладках конденсатора достигнет 32 В, динистор VD3 откроется, и C1 начнет разряжаться через R4 и VD3 на управляющий вывод симистора VD4, который откроется для протекания тока к нагрузке.
Продолжительность открытия регулируется подбором порогового напряжения VD3 (постоянное значение) и сопротивления R2. Мощность нагрузки прямо пропорциональна значению сопротивления потенциометра R2.
Дополнительная схема из диодов VD1 и VD2 и сопротивления R1 не является обязательной и служит для обеспечения плавного и точного регулирования выходной мощности. Ограничение тока, протекающего через VD3, осуществляется резистором R4. Таким образом достигается длительность импульса, необходимая для открытия VD4.Предохранитель Ex. 1 защищает схему от токов короткого замыкания.
Отличительной особенностью схемы является то, что динистор открывается на одинаковый угол в каждой полуволне сетевого напряжения. В результате ток не выпрямляется, и появляется возможность подключить индуктивную нагрузку, например, трансформатор.
Симисторы следует подбирать по величине нагрузки, исходя из расчета 1 А = 200 Вт.
Используемые элементы:
Динистор DB3;
Симистор TC106-10-4, VT136-600 или другие с требуемым номинальным током 4-12А.
Диоды VD1, VD2 типа 1N4007;
Сопротивления R1100 кОм, R3 1 кОм, R4 270 Ом, R5 1,6 кОм, потенциометр R2 100 кОм;
C1 0,47 мкФ (рабочее напряжение от 250 В).
Обратите внимание, что схема является наиболее распространенной, с небольшими вариациями. Например, динистор можно заменить диодным мостом, или RC-цепь шумоподавления может быть установлена параллельно симистору.
Более современной является схема с управлением симистором от микроконтроллера – PIC, AVR или другие. Эта схема обеспечивает более точное регулирование напряжения и тока в цепи нагрузки, но ее также сложнее реализовать.

Цепь регулятора мощности симистора
Сборка
Регулятор мощности необходимо собирать в следующей последовательности:
Определите параметры устройства, на котором будет работать разработанное устройство. Параметры включают: количество фаз (1 или 3), необходимость точной регулировки выходной мощности, входное напряжение в вольтах и номинальный ток в амперах.
Выберите тип устройства (аналоговое или цифровое), выберите элементы в соответствии с мощностью нагрузки. Вы можете проверить свое решение в одной из программ для моделирования электрических схем – Electronics Workbench, CircuitMaker или их онлайн-аналогах EasyEDA, CircuitSims или любой другой на ваш выбор.
Рассчитайте тепловыделение по следующей формуле: падение напряжения на симисторе (около 2 В), умноженное на номинальный ток в амперах. Точные значения падения напряжения в открытом состоянии и номинальной допустимой токовой нагрузки указаны в характеристиках симистора.Получаем рассеиваемую мощность в ваттах. Выбирайте радиатор по расчетной мощности.
Приобретите необходимые электронные компоненты , радиатор и печатную плату.
Разложите контактные дорожки на плате и подготовьте площадки для установки элементов. Обеспечьте монтажную плату для симистора и радиатора.
Установите элементы на плату с помощью пайки. Если невозможно подготовить печатную плату, можно использовать поверхностный монтаж для соединения компонентов с помощью коротких проводов.При сборке обращайте особое внимание на полярность подключения диодов и симистора. Если на них нет штыревой маркировки, то или «арки».
Проверить собранную цепь мультиметром в режиме сопротивления. Полученный товар должен соответствовать оригинальному дизайну.
Надежно закрепите симистор на радиаторе. Не забудьте проложить изолирующую прокладку теплопередачи между симистором и радиатором. Надежно заизолируйте крепежный винт.
Поместите собранную схему в пластиковый корпус.
Напомним, что на контактах элемента присутствует опасное напряжение.
Отвинтите потенциометр до минимума и выполните тестовое включение. Измерить мультиметром напряжение на выходе регулятора. Плавно поворачивая ручку потенциометра, наблюдайте за изменением напряжения на выходе.
Если результат вас устраивает, то можно подключать нагрузку к выходу регулятора. В противном случае необходимо отрегулировать мощность.

Радиатор мощности симистора
Регулировка мощности
Потенциометр отвечает за регулировку мощности, через которую заряжается конденсатор и цепь разряда конденсатора.Если параметры выходной мощности неудовлетворительны, следует выбрать номинальное сопротивление в цепи разряда и, при небольшом диапазоне регулировки мощности, номинал потенциометра.
продлить срок службы лампы, отрегулировать освещение или температуру паяльника поможет простой и недорогой регулятор на симисторах.
выберите тип цепи и параметры компонентов в соответствии с запланированной нагрузкой.
тщательно проработать схемотехническое решение.
будьте осторожны при сборке схемы , соблюдайте полярность полупроводниковых компонентов.
не забывайте, что во всех элементах цепи есть электрический ток и он смертельно опасен для человека.
транзистор% 20bj% 20ez техническое описание и примечания по применению
TLP627M Корпорация электронных устройств и систем хранения Toshiba Оптопара (выход фотодарлингтона), вход постоянного тока, 5000 В среднеквадр., DIP4
SSM3K344R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 20 В, 3.0 А, 0,071 Ом @ 4,5 В, СОТ-23Ф
SSM3K324R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 30 В, 4,0 А, 0,056 Ом @ 4,5 В, SOT-23F
SSM6L807R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал + P-канал, 30 В, 4 А, 0,0391 Ом при 4,5 В, TSOP6F
SSM3J331R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, P-канал, -20 В, -4.0 А, 0,055 Ом @ 4,5 В, СОТ-23Ф
SSM3K339R Корпорация электронных устройств и систем хранения Toshiba МОП-транзистор, N-канал, 40 В, 2,0 А, 0,198 Ом @ 4,5 В, SOT-23F
Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder Business & Industrie Räder Pharm.ubi.uz
Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder

Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder
Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 RäderBusiness & Industrie, Transport & Logistik, Bock-, Lenkrollen & Räder!
Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder
20 грамм X 100 ПК “Dry & Dry” высококачественный чистый многоразовый силикагель-осушитель. OS38X70X10mm R21 Метрическое масляное уплотнение.Толстые стальные хромированные выдвижные стойки с красным поясом из 4 шт. Ziffernsatz 22-60cm Stencilart; Bodenmarkierung; Parkplatzmarkierung; Markierung. Лот из 3 декоративных лампочек-глобусов Supreme Extralife 60G25WH 60W G25 белого цвета. Relais 24V 4xUM 250V 7A Finder 55.34.9.024.0040 # 19R94. 1
-55A Удлиненные сопла Электроды Miller © ICE 10 шт. X 1
40C / 55C, KINGSTON 1/2 ” FIG 119-125 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ЛАТУННЫЙ НОВЫЙ ИЗБЫТОК, M10-1,25 x 20 или M10x20 10 мм x 20 мм JIS Маленькая головка с шестигранной головкой 10,9 Z 5 FESTO DNC-50-400-PPV-A Normzylinder 163379, 16-дюймовый Telfon Glide для CMP VT16 Green Horn Средство для чистки ковров.STMicroelectronics STW34N65M5 N-канальный полевой МОП-транзистор 28 A, 710 В, MDmesh M5, 3-контактный, 10 перемычек клеммных колодок Cinch. 1M RED Tri Rated Провод контрольного оборудования 2,5 мм 14AWG Tri Rated Красный 2,5 мм. 5 Алюминиевые электролитические конденсаторы емкостью 5600 мкФ 80 В. РЕЖУЩИЙ МОЛОТОК, 250 А, ВЫКЛЮЧАТЕЛЬ, 600 В переменного тока, 3-полюсный, HMCP250G5W, HMCP250. СВЕТОДИОДНЫЙ ДИСПЛЕЙ MDLS16268C-LV-RC 16X2 32 ХАРАКТЕРИСТИКИ VARITRONIX .. ИСПЫТАНИЕ ЦЕПИ ТЕСТЕРА СЕТИ НАПРЯЖЕНИЕ ВИНТА НАПРЯЖЕНИЕ 500 В ЭЛЕКТРИЧЕСКОЕ ИСПЫТАНИЕ 100 В. Spectrol Model 152 7/8 “Präzisions Drahtpotentiometer 10 кОм 2 Вт, линейный резистор 10 кОм, 2 Вт, ток 10 мА, 10 мА шт.AMP PIDG R 22-16 Кольцо № 8 ШПИЛЬКА 22-18 Клемма MIL Красный выступ, 50 шт. AN7060 AN 7060 Circuito Integrato ПРЕДУСИЛИТЕЛЬ. PONTE SILICIO B40 C3700 / 2200 FAGOR LOTTO 2 pezzi leggi note, SC 32×550 Luftzylinder Pneumatikzylinder Zylinder Aircylinder ETSC32x550, A2 НЕРЖАВЕЮЩАЯ СТАЛЬ ШЕСТИГРАННИК МЕТРИЧЕСКИЙ ШАГ РЕЗЬБЫ 1,50 * 10 мм 100 x M10. Автомобильные хромированные 12-гранные винты 1/4 X 20 X 2 дюйма, 10 шт. 2 шт. X 770798-40A Drag Shield для плазменной горелки Hobart® Airforce 40i XT40R.
админ – 213/291 – 上海航欧机电设备有限公司
F-8 ТИПЫ
Стандартные, тяжелые и алюминиевые серии
с ПОПЕРЕЧНОЙ F-НИППИРОВКОЙ и РАЗЪЕМНЫМ ВИНТОМ
Приводится в действие ручным или моторизованным насосом для консистентной смазки.Самоустанавливающиеся кольцевой упорное кольцо с 4 или 10 мм Максимальное осевое перемещение.
Характеристики
Сплав инструментальная сталь Упорный Кольцо с фиксирующей «O» -кольцо
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
Однонаправленный, цельнометаллический, высокое давление F-NIPPLE
Особенности согласно документации
Документация
Amtec Standard Series F8.4-8.10 001N010.002.127 PDF
Amtec Heavy Series F8.4-8.10 001N010.002.128 PDF
Amtec Aluminium Series F8.4-8.10 001N010.002.146 PDF
F-9 ТИПЫ
Стандартные, тяжелые и алюминиевые серии
с ОСЕВОЙ F-НАСОСОМ и РАЗЪЕМНЫМ ВИНТОМ
Приводится в действие ручным или моторизованным насосом для консистентной смазки. Самоустанавливающиеся кольцевой упорное кольцо с 4 или 10 мм Максимальное осевое перемещение.
Характеристики
Сплав инструментальная сталь Упорный Кольцо с фиксирующей «O» -кольцо
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
Однонаправленный, цельнометаллический, высокое давление F-NIPPLE
Особенности согласно документации
Документация
Стандартная серия Amtec F9.4-9.10 001N010.002.137 PDF
Amtec Heavy Series F9.4-9.10 001N010.002.138 PDF
Amtec Aluminium Series F-9.4-9.10 001N010.002.156 PDF
К-6 ВИДЫ
Стандартная серия
с ПОПЕРЕЧНЫМ ВИНТОМ ПРИВОДА И ПОРШНЕМ
Герметичная система смазки без сброса давления в атмосферу. Приводится в действие ручным шестигранным ключом. Поперечные поршни обеспечивают узкий профиль гайки. Упорное кольцо имеет 1 или 2 мм осевого перемещения.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
U-образное уплотнение из полиуретана высокой плотности для максимального срока службы
Чистая, эффективная зажимная система с ручным управлением
Особенности согласно документации
Документация
Стандартная серия Amtec K6.1-6.2 001N010.002.106 PDF
К-7 ВИДЫ
Стандартная серия
с ВИНТОМ ОСЕВОГО ПРИВОДА И ПОРШНЕМ
Герметичная система смазки без сброса давления в атмосферу. Управляется ручным шестигранным ключом. Аксиальные поршни обеспечивают компактный диаметр гайки. Упорное кольцо предлагает 1, 2 или 4 мм axialtravel.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
U-образное уплотнение из полиуретана высокой плотности для максимального срока службы
Чистая, эффективная зажимная система с ручным управлением
Особенности согласно документации
Документация
Стандартная серия Amtec K7.1-К7.2 / К7.4 001N010.002.107 PDF
H-2 ТИПЫ
Стандартная / тяжелая серия
с 2 РАДИАЛЬНЫМИ ГИДРАВЛИЧЕСКИМИ ПОРТАМИ В OD
Маслоактивированные гайки для соединения с последовательным трубопроводом или индивидуальной арматурой.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
Порты с резьбой BSPP G ¼ или индивидуальные в соответствии с
Форма корпуса может быть круглой, квадратной или прямоугольной
Особенности согласно документации
Документация
Стандартные и тяжелые серии Amtec h3.4-2.10 001N010.002.112 PDF
Amtec H-Nut Rapid Shear сменный нож 001N010.002.111 PDF
H-3 ТИПЫ
Стандартная / тяжелая серия
с 2-мя ОСЕВОМИ ГИДРАВЛИЧЕСКИМИ ОТВЕРСТИЯМИ В КОНЦЕ
Маслоактивированные гайки для соединения с последовательным трубопроводом или индивидуальной арматурой.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
BSPP B порты с резьбой или по индивидуальному заказу в соответствии с
Форма корпуса может быть круглой, квадратной или прямоугольной
Особенности согласно документации
Документация
Стандартные и тяжелые серии Amtec h4.4-3.10 001N010.002.113 PDF
Amtec H-Nut Rapid Shear сменный нож 001N010.002.111 PDF
GX-4 ТИПЫ
Тяжелая серия
с ПОПЕРЕЧНЫМ НАСОСОМ GX и ВИНТОМ ВЕНТИЛЯЦИИ
Масло приводится в действие ручным или моторизованным насосом. Быстроразъемные соединения Amtec. Самоустанавливающийся кольцевое упорное кольцо с до 10 мм осевого перемещения.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
Двунаправленный, полностью стальной, быстроразъемный, GX-NIPPLE высокого давления для соединения с GX-COUPLER
Особенности согласно документации
Документация
Amtec Heavy Series GX-4.10 001N010.002.144 PDF
GX-5 ТИПЫ
Тяжелая серия
с ОСЕМ GX-NIPPLE и ВИНТОМ ВЕНТИЛЯЦИИ
Масло приводится в действие ручным или моторизованным насосом. Быстроразъемные соединения Amtec. Самоустанавливающийся кольцевое упорное кольцо с до 10 мм осевого перемещения.
Характеристики
сплав инструментальной стали часть тела и упорное кольцо с фиксатором «О» -кольце
Полиуретан высокой плотности, двойной твердости, U-образное уплотнение для максимального срока службы
Двунаправленный, полностью стальной, быстроразъемный, GX-NIPPLE высокого давления для соединения с GX-COUPLER
Особенности согласно документации
Документация
Amtec Heavy Series GX-5.10 001Н010.002.145 PDF
Shanghai HangOu Mechanical & Electrical Equipment Co., Ltd. была основана в 2006 году и специализируется на импорте запасных частей для механического и электрического оборудования, инструментов и других товаров и брендов со всего мира. Эти продукты широко используются в металлургии, черной металлургии, нефтехимии, энергетике, авиакосмической промышленности, контейнерных терминалах, автоматизации, водном хозяйстве, производстве бумаги, электростанциях, текстиле, литье под давлением, резине, лечении, упаковке пищевых продуктов и других областях.Наши основные продуктовые линейки включают: датчики, двигатели, переключатели, электронные весы, энкодеры, контроллеры, анализаторы, оптические волокна, решетки, клапаны, сигнальные лампы, кабель, буксирный трос, распределитель, редуктор, реле, буферы и импортное оборудование. ShangHai HangOu Mechanical And Electrical Equipment Co., Ltd
Адрес ： Комната 905, здание № 1, центр Госон, переулок 388, улица Чжунцзян. Шанхай, Китай.
Тел. ： 0086-21-51085161
Факс ： 021-51870910
Электронная почта: [email protected]
[email protected]
Почтовый индекс ： 200062
Веб-сайт ： www.shhangou.com
www.shhangou.com.cn
电话： 021-51085161
传真： 021-51870910
Почта ： [email protected]
══════════════════════════════ ═════
从事仪器仪表等的备件的是经营各地进口设备的现代化. ，在欧美、日本等地形成稳定、高效的供应网络，的询价渠道和的行业经验，更使期上有大石化、能源、航天、集装箱码头、水利、造纸、电厂、橡胶、、的包装大的.质量，能够备件的问题。
优势进口产子主要有，测速电机，接近开关，电子尺编码器，控制器光栅子编码器电缆，拖链，分配器，马达，减速机、缓冲器和进口五金等。
上海航欧优势子 IMG58B-50/25-AB-PT-50
上海航欧子 IMG58B-100 / 25-AB-PT-50
上海航欧优势子 IMG58B-10/50/1-ABC-PT-51
上海航欧优势子 IMG58B-500/50/1-ABC-PT-51
上海航欧优势Товар IMG58B-1000-ABN-PT-35
上海航欧优势产 «?» IMG60B-2000-ABN-PT-35
上海航欧优势子 IMG60B-10/5000/1-A / BD / C-PT-62
上海航欧优势子 IMG60B-10/1000/1-A / BD / C-PT-62
上海航欧优势子 IMG60B-10/400/1/1000-ABCD-PT-62
上海航欧优势子 IMG60B-1000/10000/50-ABC / D / E-PT-DA
Изделие KVC-36SB 2C * 0.1SQ
上海航欧 S S? » * 0.1SQ
上海航欧产 • «?» Модель A-01-041
Модель A-01-01
Модель A-01-04
Модель A-01-04G3
Модель A- 01-04G1
上海航欧优势子 A-01-04G2
SM-6060 执行器配件 68C-045398-002
SM-6060 执行器配件 ARS60-A1A32768 SICK T21-110-002-110
编码器 HSD351024MAORE341 / 25MMB DIF BIDIR 5-26RUGG
变送器 FROX-12
HOSELD.2MM WP630 BAR 193596400
63LF MSG10 / 3A 1/4 ″ B6008 / P 103A2B1-1200
NIPPLE 1/8 ″ BSPTM 103586151
快速接头 NIPPLE 3/4 ″ NPTF FPM 106046411 FS
光电光电 ZW600-PC-
ZW600 / S
弹性垫圈 R-Nor-Mex 265 PB72
工控机 PC104 2459/2380 A0459
电缆 кабель CE531XX 3C * 0.75SQ
气缸 CYLINDER 671-A-379
电缆 кабель CE531XX 4C * 0.75SQ
кабель CE531XX 4C * 0.75SQ
1.0SQ
电缆 кабель CE531XX 4C * 1.0SQ
电缆 CE362 3C * 0.75SQ
电缆 CE362 3C * 1.0SQ
电缆 CE362 4C * 1.0SQ
除尘器 STZ 025 №: PK 260 006
在线变送器 SM95 MR-04131 -00
电源卡 плата питания BI GK 60-2 24 / ± 12… 15 В P / N: 116-010153C
数据拾取器 3028441
WSL-36-500
油雾过滤器（含电机） FX4000
接头 M016 .6 CEE KOMPLETT
辅助触点 11G222
电路板 RF3-X-EPT / 1345865
油管 TW1120095
垂直闭锁阀 RV112
T 型接头 MTVL1 12-AG-PH
适配器 MAM12X3 / PH 8NPT-AG-. 1 / AM01.1-WH-F05
备件 MMJ
备件 EFMCJ
模块 1794-ACNR15
油滤器 F52 192 16F 100A
真空泵 VLT-15 (01)
高压齿轮泵 KP 1/14 G10A K0A 4NL1
比例阀BZR REG
定位器 ZPD-07
电磁阀 02-EVA 25N-4
密封油真空泵齿轮箱 MO1225.OBMCC1D
模块 МОДУЛЬ FOX-20 772-00185
电磁阀 05-EVA 30N-4
齿轮箱与套 D90L
电动控制阀 24WBV-CMAP230
备件 BOX-UIVTT-TEACH
备件 40817-1008L10
间歇机构 IR401-8-120-P004 VX VCT
转换开关 WS1 / 11ZM / NS / Z14 转换 59 FS / Z53 / Z11
转换开关 A1 / 11ZM / NS / Z1
油缸 LKA0750-CC
阀 FSFS-XAN-QMR / T
ДИСКОВАЯ ПРУЖИНА 32040
索引器 SA160-3.6-260-7-D-GRS-CCDF-14-F
螺纹套 302060 16
编码器 энкодер TK121.F.10000 = SK48.L10 = X529
操作手柄 KCB4E004E000000DWZ 93381
电缆 884030K05M04 338B4 9000D4000
E40003E40002
E40003光电开关 Фотопереключатель MR3-M100P-12-240V-CE （松下说停产新型号 EQ-512）
皮带 310MWWLLLL A PPBB
皮带 310MWLLLL A SSSS
ENTEK ICP9200VOEK-4380P
132 132-DN25
4 25 DN25
021-51085161 15
1180
水平调整装置 EG314.03.06-1
风扇 B20 IL-2-2 71
电机 CD90L2-4
021-51085161 15
1180
风扇 B20 Ил-2-2 80
垂直调整装置 EG314.03-15
KEYSTONE 02-2565-541
温度开关 AB31-14 / 7-1A2A3A4A5A-TA KTR-B / 6 / V300 / T5 / T5 / T5 / T5 / T5 / TA
显示器 A2020 N13503300 24VDC
水平传感器 LEVEL ДАТЧИК WS35-2 + B92
直流耐压仪 Тестер Hipot 880PL-10MA-B
流量计电器部分 RHM01.03 38470103
流量计机械部分 RHM06GNT 40140103
电机 BG10Z-11 / D06LA4W-9-ZW机抓斗中央总成 28W2032
马达 двигатель 3-ФАЗНЫЙ ETEFDFQQB
021-51085161 15
1180
端子型继电器 788-304
防爆型加热器 CREx 02011.0-00
防爆型温控器 Rex01180.0-00
芯片 CHIP C-2 Гелевый чип
Электрический шкаф Электрический шкаф 800WX 800HX300D
电机 Мотор T80B4 / 50 Гц / 0.75KW B5
减速机 Редуктор NMRV63 1/50
气动离合器 0-240-351-80-15200
编码器 Энкодер RE-21-1-K33
备件 400.02.63 0,14042
滑座 KWH-5501-CS1A
马达 E643 NO: 0643-01-32
继电器 ET / MR08 / NO / FK16 / BX
焊药 # 90
连接 CR58
气动球阀 шаровой кран FG150-6363TK DN50 / 150LB
021-51085161 15
1180
镀铜钢棒 5/8 X1.21m
TODENSHA WSTCRS 32M.NO.C-102202-1
TODENSHA WSTCRS 32M.NO.C-101520-1
TODENSHA WSTCRS 53M.NO.C-10
传感器 датчик IT87 FA
电动执行机构 2SA5021-5EE00-3BA4-Z + GS125.3-VZ4.3
转换单元 PCM-1 PCM4
脉冲放电检测器 Захват электронов D-5-6890-220
0
电机 M-AH 50
энкодер DTRE 1024PWFJ-B
大器 AP108
BL0466
继电器 EOCR-SE2-05
启动接触器 КОМПЛЕКТ 6-26-2 135AMP-600 NEMA SIZE 4SSERIES B1 2CT-200 200 / 5A
传感器 NTM-MS-ZMLZ-2K-T11-ZS / VAR
过滤器 EK 307S
气动阀 6BXX2-NNBNA
单向阀 обратный клапан RKVE-06
齿轮泵 шестеренчатый насос QX81-315 63 -080R
连接器 11.0556
开关 1WP3100PST15M IWR-31T1-PS-5m
编码器 EH88P1024Z8 / 24P30X3PR
称重传感器 FC22
连接器 44.0774
分析仪 ESA 3322
分析仪 ESA 4433
连接器 44.2364
链轮 Z = 7; T = 38; 1; Ф25
压力变送器 электронный датчик давления PSC-232R2C3
开关 RIEGEL TX-A 82990
压力变送器 PSC-232R2C2
真空发生器 Генераторы вакуума KGT-4X1-RH
链轮 Z = 7 T = 38 1; Расточка = 25 1201
开关 M-2015E / S
流量开关 VKA-3105R08
HERION 8010205 9000 02400 0 … 10BAR NG1 1/2 2W ID-NR 2625455 10BAR 44/01
隔膜 D621 / 2 / N / 2/0/1 / G / E / B / 2/0 / LRS1
021-51085161 15
1180
PROPORTION-AIR DSY145 (50659)
Присоски Присоски C-F3.5A-NBR
锁紧环 140RFN4071
旋转接头 0086-006-03-020000
压力安全阀 0085-710-31-000000
光电开关 EQ-512
控制器 QB2TFIC145
电磁阀 413A-00A-DM-DJND- 1BA MODIF: 1951
万向接头 SP-14-33A
防爆异步电动机 3кВт 2-полюсный B3 Exd Рама: AB30 100LA2 Скорость при полной нагрузке 2860 об / мин
信号隔离器 СИГНАЛЬНЫЙ ИЗОЛЯТОР 84-211-10
电机 8VE145TTFR40 0.7685K RP50
轴承 SCE66A
电磁阀 MK15NC 503202
激光发生器 GLG5240A
– ECS-45K15B
液位流量计 измеритель уровня ONI300-S4NY96666NN
0
РОЛИК В СБОРЕ 29934-63125 ТИП 0.312
气缸 D-29926-A-4
编码器 AD36 / 0017AF.OCSGB 孔径: 8 мм 线长: 0,5 м
电机 KN90L4 / 1036503
联轴器 HMK8 / 1039869
泵 3088415 Используется для QSK 193 760 с двигателем
单向轴承 1039872
PHD ML30579
控制阀 V500 18107419
行走主板 42671045
光栅尺 p / n ： 558111-13 s / n ： 24660477H6
SPORLAN CDS-9-10-S
-L00 9000 MC104 GA-450-10 14-LS-SL 1.0IN STRCKE
减速机 двигатель SCF02B 97 / J03A 242107
电机 двигатель LS71 603079
阀 EK-K 71 MBA31AA010 CS / CR-CR-TFE
电磁阀 OP1500002900S0 AB CA-08A- 2Н СТ
阀 OD.15.31.18.3A.S0 VEI-8A-2T-06-NC-S-NSSWEGEVENTIL
流量计 расходомер BVO-1116HR20R
电磁阀 OD.15.32.18.1A.S0 VEI-8A-2T-06-NA-S- NSS
电磁阀 OD.15.31.17.3A.S0 VEI-8A-2T-09-NC-S-NSS
高压软管 DN Z: BEST-NR: 2120-02-01.00 S100-AA-AA-0100N
电磁阀 Клапан P838381 RF-NG-SN PS11001-510A
线激光发射器 лазерный передатчик 649.2.660.2.11.01
点激光发射器 лазерный передатчик 649.2.660.1.11.00
激光器控制板 панель управления 617.002.01.030.1-0804
温度开关 реле температуры 419.9154
温度 реле температуры KTSB16.770,54 121 2000
电源 JN500
ELECTRIC P8721-000-024-0-P
轴承 6314
轴承 NU314-C3
ВТУЛКА K5B0815
大镜 406-6300-4
传感器 BES M08MI-PSC20B-S3335 / 2GG

压敏电阻 TNR7V471K
润滑泵 MF1-V57-C + MWZ
按钮 YSR2-211 DC24V
按钮 YSNPBL2-D24A
按钮 YSPL2-DL24
液位开关 EFB-1230
Фланец на 9 ножках 35
轴 K-1
钟形罩 PK300 / 5/38
弹簧 пружина 1395DP 0200N 297 05D 13
直流马达 GNFE 132/3 3,5 кВт 110VDC
阀门横梁 211792E
液位 уровнемер LV / E1-150-M12
021-51085161 15
1180 Италия
阀门旋转器总成 214230
气缸 цилиндр R6016 / 0050 PA67460-0050
WORCESTER 1 1/2 ″ PT5946GV-SE / T6093
энкодер FINS581962-0760 MY508CH S.NR: 136-068-107CH 11-30VDC 2MV2V3065953 / 08 脉冲： 3600 / 圈
编码器 FINS5810C293R / 2500
编码 энкодер CEV58M-PB-5802-00111
分析仪 КОМПЛЕКТ СИСТЕМЫ VIP-анализатора мощности 3 с зажимом ТТ 200 А 4AAYU / A)
空气 771-NT
分流器 62171
分配阀 70080783
分配阀 70080782
光电编码器 LMA-204.8BM-C24F RIS560-2048-342
分流器 53459

B-24机 322-RV
开关 ДАТЧИК 251-F7Z-12K
真空泵 15401
电磁阀 KSO-G02-4CP-30-E
逆止阀 J-MP-02W-20-60 (или 50-60)
Заземление створки Цепь 3607T34
减压阀 J-MG-02B-03-60 (или 60-T)
减压阀 J-MG-02P-03-60 (или 60-T)
风扇 200P59-TP 200V 50 / 60HZ 100 / 100 Вт
阀 Клапан SDRVB-7HL-P-AF-10
小型刀夹 FR671
电源接头 MA 40R030112
气动门反馈装置 ES2.P01H IP65
电源接头 M-A 40R030111
冷却器 NO.MF-2MAT-S1
021-51085161 15
1180
压力开关 Реле давления PML 10
电磁阀 M15G-8-D12PG-TF
9 米线缆 310134-09
Преобразователи 己 TD-32 B EU TD-36 (请确认电压）
电机 DVSA36 -10-44-4-A00-5000 11,4 кВт 5000/5500 об / мин 350 В 24 А 21 Нм IP54 S-Nr: C171HD
电机 DVSA04-4-0.5-4-A00 + 减速机 REG42 / 1 i = 9,5 0,13 кВт 0,3 Нм 4000 / 10000rm 350V 0,55A S1
防滑垫圈 Стальные шайбы # NL20SP
电源 PMD 5 05D15 HM
电源 PMD 1 05D15 HM
电压阀 SV10-20
电压阀 SV10-21
ВТУЛКА ВТУЛКИ K5B0906 ВТУЛКА
ВТУЛКА
ВТУЛКА
K5B0906 ВТУЛКА
K0910 ВТУЛКА
ВТУЛКА K5B1610 ВТУЛКА
K5B2020 ВТУЛКА
ВТУЛКА K5F0610-12
ВТУЛКА ВТУЛКА K5F0810-15 ВТУЛКА
ВТУЛКА K5F1206-20
ВТУЛКА ВТУЛКА
ВТУЛКА K5F1207-20
ВТУЛКА

ВТУЛКА
ВТУЛКА

K5 WS33-2 + W18
HOFFMAN Вытяжная решетка, тип 12
液位计 CT08-00
电磁阀 A: 032/046 P: 0
6732400
配件 WG431
配件 D141G06A
滤芯 RHR165G10V
定位99 定位 положение -BHNS7EA4NA
转换器 КОНВЕРТЕР E69F-B12
编码器 IMG40H-1000-A-PT-S2
光 световой барьер FSP 30-6-E-20-01-SS
光垒 световой барьер FSP 30-6-E- 22-04-SS
减速机 RV-27C-36.57
电磁阀（带基座） 0 820 055 051
触线 U10 / 25C-6PH
端帽 LT / LTE-U10
接头 UV10
端帽 USE10
端帽 USE10S
温控器 KTO 传感器 1140
-5
室内温度变送器 датчик температуры Rh200B03K
温控器 KTS 1140
控制器 PS-10
照明 SL02520.0-00
开关 PIN222-2GDY-DOD / CDD-11N
开关 AM130TKF
温控仪 SR91 -8Y-90-1NO
继电器 Концевой упор BAM2 Серый DIN 3 103002.26 20635116
接线子 02
.24 ‘FED5-2L’
电机 Двигатель ML180S-440 / 330-1287-60X140-B3-BSX + DTREO ML01800500006
с вентилятором
021-51085161 15
1180 大利
KYB DSG VU-03T A-1
接线子 02
.21 ‘D2-5-8-SFDT2L’
配件 400242.1
编码器 IRT310-2500-004
泵 ID: 802-1717-0
测温仪 RPM50L3U
限位开关 Переключатель E100-01-S51 + Z5
传感器 ПРЕОБРАЗОВАТЕЛЬ 239
开关 переключатель E600-0-AM
阀 4 ″ * 4 ″ CL2500 104201-010-6 CCI
风扇 R2S175-AA07-39 Угловой шланг
34.811
直流调速器 СЕРИЯ 20000
HOFFMAN TFP41UL12
HOFFMAN E- 4PBX
自动装置 автоматика 037VACVVE2F
HOFFMAN A30AB2610LP
接近开关 бесконтактный датчик SI12-C2 NPN NC H
传感器 25 232 54 02B
电极 SE531
焊接气缸 MN: 00.75UTTLUV33L4.000
电压阀 SV12-20
FLUKE 80I-110S AC / DC
编码器 Оптический энкодер на валу ， 1024 CPR для вала 1/4 диаметра ， с монтажными проушинами индекса Index 1,812. E2-1024-250-IDGB
编码器 E2-1024-197-G
PH 计探头 405-60 PT100
阀门气动执行器 EC10 CD1A7234421 H017428
阀门气动执行器 EC12 CD1A07396936 H017427
N35 指示10 индикатор F35 指示10 : FL0418021907
电磁阀 153SA431KG13A30
联轴器 Муфта CF16A-2 D30 / D25H7 KEYWAYS SFS2636
联轴器 Муфта CF16A-2 D30 / D25 H7
电磁 254SS53AM000061 HBERDC307 / D25 H7
2 Муфта CF16A-2
AR-2 HBERDC307
AR-2 -COLMAN EA51-11010-000-0-00
压力传感器 V27M0115A2185 # & VA
BARBER-COLMAN 658A-00001-000-0-00
编码器 RI58-D2048AD37TB
分配器 ESU1
拨码附件 B12 -68
拨码开关 DPS9-131-AL-2
拨码开关附件 DPS9-P 35-808-83
负荷传感器 LB210-011 / 001
检测器 LMU117 / 01
TEKTRONIX WVR610A
声级计 NL- 20 NL-42
开关 TI2-SU1Z HW 180GR RO13 5 6088171043
变压器 трансформатор NODTTG00200 20013270001
压力表 45-1279SS-04L-0 / 100PSI
变压器 трансформатор NODTTP80000 20013260
适配器 40113-02 9000 ） DAT-D 20t
04M036-00
模块 04M041-01
模块 04M062-01
备件 SLEM2 22P-7
注油器 125W-A2
备件 SLBEF2B
备件 SLEMNP
备件 SLBEF1B
насос KTS 40-80-T 18.5 кВт
非线性电阻 9RV6A251 400VDC
斜楔 UCMSC65-50
传感器 1FL4-12M-10P.PNP.NO.NC
配件 81-595-140
配件 81-595-160
油雾过滤器备件德国 ABB 公司 FX4000过载保护器
电脑平头锁眼机 LBh2790
ROCKY TPC-11-S18
缝制机 E52-132
传感器 SB8-C3-50KG
传感器 SB8-C3-100KG
переключатель 97700530
传递 KAR3082291G DRIVE DRIVE KAR3082291G -KV85
高压柱塞泵 НАСОС G10XKCTSFECB
高压柱塞泵 НАСОС G10XKSGSNEMB
底座 300-4F
螺纹直通 APC8-02
螺纹直通 APC8-03
传感器 HC-WT300V2PP12
9 9 000 IPN-AC NNC-20CAM1 AMO 800A-8V
条码检测仪 ARGUS 6012
Y 型减径三通 APW8-6
Y 型三通 APY8
调压过滤器 GFR300-080M-F1
气缸 ACQS-20X100-B
电导传感器 Проводимость Датчик Тип 9441
继电器 011483600 ‘BAMH’
接线端子 0199354.02 ‘FEDAD5’
端子 0199341.05 ‘FEMAD3’
接线子 0199341.05 ‘FEMAD3’
流量计 SP.GR.1.0 1.5-15L / MIN
电磁阀 электромагнитный клапан AC-8740 8031 24VDC
开关 7.759 9996 220V
开关 7.759 9996 220V
JM 01 P4SP 1NC + 1NO
急停开关 JM 01 P4SP 2NC
缝制机 L818F-HM
减速器 LS23 / 1 = 2 / BA30 / C / E / 2000 Id Nr ： 245501
减速器 LS230 / 1 = 2 / BA30 / 1000
缝制机 TYPE-CS-2516-03
称重传感器 FC2231-0000-0025L
VICTOR L700D-750
伺服电机 637 / D6R 16-7
阻旋料位 R7-X
电机 MC19PR0566 NO403351
轴承 66276A
刹车 DB-3020-5
刹车片 DB-0433-K01E
继电器 JATA-TMP-AC24V
温度计 термометр PH-DX-R-21
传感器 MFDCP8-NT
压力 D1T-M150SS
UPA25811201 + 插头
调节针阀 125348
Y 型过滤器 00.
01.00
Y 型过滤器 00.
02.00
ELECTRO CAM DA-12-96B
计 901P-11030
压力开关 SPDT09470
减速机 RCI-250-U02A
继电器 6A854
TP2-U27-N U50THA
021-51085161 15
1180
阀 SP213875 89812A 01 KGS.8.L1.CV * CY-PC6-CS.SP-SE524 * MPZ097
离心泵 насос TG 40-20 / 22 285 （含电机 2.2KW）
离心泵 TG 40-42 / 22 285 （含电机 2,2 кВт）
叶轮用于 TG40-42 / 22 285 材质： POM
330103-00-07-10-02-00
电源模块 13100-203
离心泵 TG30-54 / 11533 （含电机 2,2 кВт）
传感器 BLE18M-PS-1P-E5-C-S4
叶轮用于 TG30-54 / 11533 材质： POM
传感器 BLS18M-XX-1P-E5-L-S4 BOS 18M -X-RS20-S4
汽缸 Цилиндр RCO 21-16-30-000 RM / 8016 / M / 30
0
杠杆缸 TK0551-GC
频率指示仪 F351910
021-51085161 15
1180
称重控制器 F800
减压阀 BM5030-OGX (5-25MP)
压力表 JGB251
定位销 WM0081-DS
接触器 Свяжитесь с 11B11500110
球阀 BHG V500.712-1 / DN12 / PN500
电磁阀 M 212 24V =
定位销 WM0082-CS
球阀 BHG V500 706/1
单向阀 70-3311-11
控制板 RK4003-9023U-ZB RK4004-0003F_Z CH-314814
导线 WSL-32-100
定位销 WM151-DS
导线 WSL-32-250
定位销 WM152-CS
张紧板 НАТЯЖНАЯ ПЛАСТИНА AL AT10 110X80 мм b = 75 мм тип 2 / L
部件 РЫЧАГ COURROIE DE TRANSFERT 50 ATL10M .ACIER (BRECO OPEN BELT)
部件 COURROIE BRECO 75 ATL20 M ARM.ACIER (BRECO OPEN BELT)
滑轮 POULIE ATL10 / 32-2 M: 65X10 d = 12H7
变压器 56-102-58
传感器 ENK-SU1 AV 60811860
减速机 MPR01 A-Nr: 428971007 ид.№: 287728 i = 10,00 BJ31 / 05
控制器 Контроллер KS40-100-000E-000
轴承 CSK 40 PP
轴承 CSK 40-M-C5
变压器 71A8IN2
振动器 LFG-700 AC220V 0,2A
变压器 L1551h5
配件C-100-A-1
ADVANCE 7C240P40R
线缆 TKH-Z-2.5
备件 MTM-2S40-TP
振动 440DR-2022-0205
电缆接头 8978-200-0000
阀 RHD 12-PS
单向阀 RHD258A3C
阀 КЛАПАН PV25PKA Трубопроводный клапан AI C41311000
阀 Правосторонний 10-PS A3C
单向阀 RHD22LCF
电源滤波器 Фильтры линии питания 5500.2042
模块 Модуль DKR200AB60
P / NAN: 1X364DC: 1X34210 4-20MA
台式甚高频 IC-M304
断路器 2210-S211-P1F1-h211-3A
模块左右件 17PLUS-Q00-LR
执行机构 0913-72519-04002
执行机构 0913-72519-05002
电动阀 ASP 08L11536.004
– ASTM-A815
CAMOZZI 供应 ○ 回复 UNS-23161-004 SSN2L016A0026S01
电源 h50067 5052770122
包装控制器 FEC-700S FEC710
A120212M0803128 A50003 A120212M0803128 A60003 A120212M0803128 A60003
接头 SDPM20L
– A-68237-24VOLTS
辅相对振动器探头 TQ402A1-B1-C024-D010-E010-F0-G000-H05
伺服 R45GCNA-R2-NS-NV-00
辅相对振动器探头 A1 -B1-C095-D003-E050-F2-G045-H05
伺服电机 SC903NN-001-01
前置器 IQS450 204-452-000-021 204-450-000-001-A1-B23-h20-lx
液压缸 125481-004 part20981
编码器 EX 253600033
传感器 R450060 1122
电缆 PW110SBH 2AWG * 3 + 0.75 * 2 茶色
电机减速机 G3LM-32-10-150W
磁粉制动器 ZKB-5XN
溢流阀 1DR30-G-3W-40-S
热继电器 RFN38 0650
热继电器 RF200 200
热 RFN38 1400
单向阀 3CA20-3W-0.5-S
方向阀 S217A-NH-24-3W
方向阀 S201-N2-H-24-3W
门磁开关 1078C
编码器 TRD-N1200-RZW
检测仪 GVAG- 2VK1-S
气通阀 Клапан Z205521
气通阀 Клапан Z
0
传感器 RP12 / 150
浊度仪测量模块 1720 = 0000 = 0000
电机 двигатель 7-AD315M
电机 двигатель 7J-AD355M
疏水阀 DN25 NO600S PMO POIG
阀 Клапан WV-POL-88P-NC-EP
溢流阀

电源 Ph40-0505 15.8240.800
溢流阀

ТОКИО-РИКОША VTEP-15-N
螺杆泵 TRF1700R46E18.5-V16-W203
放卷制动气囊 C40089-169 C40089-410
刹车片 C78101-110
室外 310公制十二方油管扳子 L220mm 17 × 19 E41 081 719
公制十二方油管子 L245mm 22 × 24 E41 082 224
公制十二方油管子 L270mm 24 × 27 E41 082427
公制十二方油管子 L300mm 30 × 32 E41 083032
公制单头开口扳子 SW36 L305mm M24 219 031 34
变频器 690PB / 0055/400/3
公制十二方油管子 SW41 L344mm M27 219 031 45
公制粗牙丝锥钻头 29 件套 M3-M12 406 245003
直流调速器 590P / 0725/500/0041
– MBS-Th31
– MS-TX-100S
风闸电磁阀 6623A-251-PM-692DA
线性传感器 951A-V- 0480-XX-C33 953A-V0-0480-XX-C33
传感器 951A-V-0065-N2-D5-C12
阀 SE35 / 8035
转速侧头 70085-1010-328 / 3 / 4-20UNEF-2A
调速器 590P / 0500/500/0041 / UK / AN / 0/230/0
接近开关 9964-4065
气缸 023-DXDEB
P11 胶机密封环 H63 / 36/200
二级过滤垫 FX4 / 5 3005SIL
021-51085161 15
1180
二级过滤垫 FX6000 DB0F4510 / 7
021-51085161 15
1180
开关 65-F16-701R 72 906-M
液位传感器 лев. Датчик rl MG-A-VK10-TS
线缆 9512-6317
过滤垫用在 FX4000 过滤的一级过滤垫用在 FX4002 过滤的一级过滤垫
021-51085161 15
1180
3过滤垫 FX5000 5008PAD
021-51085161 15
1180
一级过滤垫 FX6 / 7 DR0F2800
021-51085161 15
1180
致动器 Привод 150-Z
SANKO L-SEALER (ЛЕВАЯ СТОРОНА) 9 173 000 С ПРАВОЙ СТОРОНЫ 9
隔膜阀 17274652
阀 КЛАПАН RKV-131-B82-1 / 2B
阀 КЛАПАН RKV-131-A11-1 / 2B
压力开关 Реле давления PMN1A
风机 D4E225-FH01-06 230 В перем. 5 м
电缆 804000W03M020W 6.5 м
热电阻 SN70133-2PT100 / B-250 * 9S-G1 / 2-2 / 0-N
读数头 LB 382C 315420-04
读数头 LB 326 255337-15
光栅尺扫描头 LS 107 263744-04
编码器 Стержень 426 1024 01-03
干燥过滤器 CW-417-S
干燥过滤器 CW-163-S
油过滤器 SF-285-T
电磁 XRN-3
水质分析仪 ET99722
电磁阀 соленоид клапан ME6F-CO144-AO; AC200V (ME6-25S AC200V)
传感器 950MD 6.5A0B0CXX
螺杆泵 GR70SMT16B800LS2B5 Q = 400L / MIN
继电器 Реле C7-A20BX / UC24V
变频器 DPIGIVEX 50 CA / CA / DIGIVEX 50 CA / CA / DIGIVEX 160 / 60 Гц S / N: 9
7
泵 HVP-40-FA3
振动振动 PR9268 / 301-100
安全 04152 GENIAL
分配器 VPBM-6
传感器 Специфические характеристики для высоких температур GYCAT-700-BD-M-G5- MO 订货时需确认序列号
液位开关 LR20110
液位开关 LSC 1134C
变压器 Трансформатор 5-080-001172
控制器 947-A-120-TR
感应器 103170011SH
数据线 103170008SH
01T流量控制器 1480A01312CR16M12
流量控制器 1480A01352CR16M12
真空计 626A 0.1TORR
电磁阀 Магнитный клапан 454-015-22-G77
开关 KG64 C53101
数显表 MA10 / 4-002 24VDC
暗装插座 16A / 5P / 400V IP44
暗装 16A / 3P / 230V IP44
阀 PLD20 / 2 / CS-GE / 16-GD / 16-GD / CD-GE
阀 КЛАПАН 2B6-1S17-13000000A
旋转油封 R58 430 * 480 * 22 24349033
旋转油封 R58 455 * 505 * 22 24346279
旋转油封 R58 580 * 530 * 22 24315505
防尘圈 PU6 200-220-10.2-18
接触器 Контакт 11B1150024
接触器 Контактор B18000240
开关 SSM2A5B5 350 4002S1
阀 M6S ASME B16.34
″ NIPPLE 1/15 103203 NIPPLE
体积计 PV020LPMVRDA
插头 JL04V-2E20-4PE-BR
插头 JL04V-2E20-18PE-BR
插头 N / MS3106B20-29S
插头（（夹） N / MS3057-12A Переключатель
13 -10100-10
灯座 Розетка 2STC DN16 Argus-No.403924
灯座 Розетка 2STC DN20 Argus-No. 403925
灯座 Розетка 2STC DN06 Argus-No. 403920
探头 КИСЛОРОДНЫЙ ДАТЧИК Модель: 1231, номер детали 11011
021-51085161 15
1180
泵厂方无法确认 MP-2412E
传感器 LN89PA3
红外线发生器 712-701-G1
变压器 E1-VRMS1
021-51085161 15
1180 意大利30003 11-E1000 KIF03
102E-102 KIF 0E0003
水泵102E
气爪 PZN 64/1 AS 300510
液位开关 MS 15 / MC
滤芯 01.E631.10VG.16.SP
传感器 LC402-2K
排风扇 2C915A 1TDP6
612.612 2650
TAKENAKA SST810R 170001-2003 润滑053-V57
垂直闭锁阀 RV1 12
空冷顶部风扇 D2E260-Hh480-01 230V 50 / 60HZ 64 / 80W
分流器 6700
温控 ID974
电磁阀 EFG551h501MO 220V
-420 HPS-11 -R7
负荷隔离开关 P1-32 / 12 / SVB 32A 380V 三相
负荷隔离开关 P3-63 / 14 / SVB / N63A 380V
电磁阀维修包 136350
电磁 0330 A4.0 00020873 W3YL5 230V
彩色摄像头 SK0308GNB 1/3 F = 3-8mm f = 1.4cs DC-iris
压力表 450.300010 Манометр 0-100psi 1 / 4NPT Размер задней стенки: 2-1 / 2 〞
继电器 Реле 11.71.8.230 .0000
V-METER EQ-96 0-500V
继电器 Реле 11.71.0.230.0000
V-METER EQ-72 0-10 / 5A
V-METER EQ-72 0-15 / 5A
V-METER EQ- 72 0-50 / 5A
压力表 450.300027 манометр 0-2000psi Размер 1 / 2NPT: 4-1 / 2 〞SS316
马达 MOTOR MKG 2218-230V CIF
压力表 450.300033 манометр 0-200psi 1 / 4NPT низкий размер: 4 〞
压力表 450.300037 манометр 0-200psi 1 / 4NPT малый размер: 2-1 / 2〞
马达 ДВИГАТЕЛЬ MKG 2503-5 230 В постоянного тока CIF
油角阀 00030F05F014A MS-A30-DA-DIN
压力表 450.300039 манометр 0-3000psi 1 / 2NPT малый размер: 4 〞
电机 12MD12WA
压力表 450.300042 манометр 0-300psi 1 / 2NPT низкий размер: 4〞
电磁 MVPSA04-P-100-G24
压力表 450.300054 манометр 0-400psi 1 / 2NPT низкий размер: 4 〞
压力表 450.300059 манометр 0-400psi 1 / 4NPT низкий размер: 2-1 / 2〞
压力表 450.300065 манометр 0-600psi 1 / 2NPT низкий размер: 4 〞
压力表 450.300069 манометр 0-600psi 1 / 4NPT малый размер: 2-1 / 2 〞
润滑泵 MKU1-KW3-20003J
器 энкодер TK120.F.1000.11 / 30.S.K4 == 07
风扇 Вентилятор 6550KG1 -31 / 230V AC 50 / 60HZ
虑水芯 CP5-20BB
螺杆泵 KF370-AXA
配件 0402 404002
检测仪 XAM 2000 CO EX 02 h3S 8318910
指示器 701130/0253/001/02/205 701150 / 8-01-0253-2001-23 / 005
开关 S3T-S-B2-P
开关 OF-26-TN-20-SV2098
开关 S60-PA-5-U08-PH
传感器连接线 CS-A2- 12-G-05
开关 TED-6-P
开关 R8
开关 OF-42-ST-20
开关 CS-A2-12-G-10
信号调理模块 SCM5B31-03
分配器 Распределитель 675300
电源 DLP180 -24-1
电缆卷筒 BEF325524-1836-2DI (T) / L
电缆卷筒用的电缆 NE XANS 205 БУФЛЕКС DGR 26X2.5 + 1QE1.5MM2 0,6 / 1кВ 47 2006 CE
传感器 1661012-5
模块中间件 Принадлежности 17PLUS-Q02-00
暗装插座 16A / 5P / 400V IP67
暗装插座 16A / 3P / 230V IP67
压力传感器 LC -10TV
变频器 Преобразователь DAGS / DSGS серии
021-51085161 15
1180
BISCO BF-1000
温度变送器 YTA110 SUFFIX ： EA0DB 电压： 24VDC
螺杆泵 GR90 SMT16B 2200L S2
变送器 710-1-J
光 световой барьер FSP 30-127-02- EV
光垒 световой барьер F3P 30-6-E-20-04-SS
配件 LIMITER 150 GRAD-12K 3PHASE 20A / 380V Серийный номер: 55.32535.010 / 160077
电机 M14163-009
流量计 DW-N 1 1 / 2 ″ 40-200 л / мин
电磁阀接线插头（LED 指示灯） LRC-V10-6502N AC / DC 230V LED BNR: 706502
继电器 Реле XCM1C024
选择开关 CA10-A715PCZ429 / 10A
选择324-A10-A10 -G001
电阻 IGGDC070G01500900
转速开关 CA10-A722 * PCZ431 / 10A
配件 749 023 022
配件 749 020 0110
分配器 MX-F5 / 7 (R25 / 25/25 L25 / 25 / 25- / 420)
配件749
2 2A
配件 51967R / -LF1
变送显示器 TDP-1001
LAMBDA CC3-2412DF-E
ДОЗИРУЮЩИЙ НАСОС ДОЗИРУЮЩИЙ НАСОС h3-13040-50 K3 57228
压力开关 Переключатель PCA2MB
交换机 RS202-FX 0800M2M2SDAE
开关说无此型号 PSXH-41261A
轴承 7316BECBP
NU216ECP
轴承 NU220ECP
NU2217ECP
轴承 NU224ECP
轴承 9000BECBM 3 轴承 7318BECBM
温度传感器 Датчик температуры RX-110-3-Y100-2-5m
过滤减压阀 ФИЛЬТР РЕГУЛЯТОРА B75-02BJC
齿轮 Насос PN.G20W.2D24B1-B1A61L
МУФТА 8 * 12MM STREAMLINE 103201062
电机 SS40E6-5-L2-50BC
电机 MM6004-L4-50
电机 SIS25B-0808
SPELLMANN HV / INV ASSY X3064
节流阀 ST D4SGS-ADB-A40-A100
单向阀 GD040-0A-41
溢流阀 UL40VA-41
溢流阀 HRF06VA
振动探头 N330500
内六角扳手 TLS-79
连接器（上下盖） 232-610
齿轮泵 KF12RG10-MSA75 / 10
PH 标准液 СТАНДАРТНЫЕ РЕШЕНИЯ PH
01600 100-4 Ph5
温度调节阀 G300-11A12BA1-4RN
021-51085161 15
1180
软管软管 TW63 总成 2200 мм 长两端 FFX63.16 接头
自动式温度调节阀 TR7121-GJS-400-LT
021-51085161 15
1180
TAKENAKA 2805T 5 电流 3VA
分配器 SDM13Y
制动器 BFK458-08E
分配器 SDM16Y
SPRECHERSCHUH CA1-16-N
021-51085161 15
1180
快速连接器 QSP 60 PLUS
调功器 3P400-17OH U: 400V I: 170A3
张紧板 НАПРЯЖЕНИЕ ST 50X100 ATL 10 TYPE L (около 0,6 кг / шт) с овальными отверстиями
液压油滤芯 V3.0720-46
部件 CRC-11
部件 MCG-13.5
扇形喷嘴 652.516.5E.00.00.0
МИНИ-РАСПЫЛИТЕЛЬ ДЛЯ ПЛОСКОГО ВЕНТИЛЯТОРА 652.404.5E.00.00.0
扇形喷嘴 652.484.5E.00.00.0
调压传感器 VST15-400-35-E
полоса заземления полоса заземления 13017
021-51085161 15
1180
电源 LWD30-1212
电机 HUFVDWK225 / 4-18T 7070413
可控硅 TD92N12KOF
荷重元压缩式 датчик SQB-2T
传感器 датчик SQB-2.5T
传感器 датчик SQB-2.5T
传感器 датчик SQB-2.5T
传感器5T
称重传感器 датчик PST-1T
称重 датчик PST-2T
称重变送器 датчик KM01
接线 распределительная коробка SBE
温度继电器 87562
配件 87586
配件 87613
配件 17161
配件 61045

配件 63602
блок питания PSR230 / 24-1.3
配件 63941
配件 64088
配件 64600
配件 64620
配件 67625
配件 69285
配件 4418
配件 4421
配件 4426
配件 4431
配件 4441
编码 LBJ3
-1000 IRS-9002-1000接口板 08378 = C = 6200_C LS
编码器 энкодер HOG10 DN 1024 I SR 16H7 + FSL3 2331755
刹车分泵皮膜 2C72337 24RD
电磁阀 Клапан CBT 1696.1 13961 2/3
变送器 WVP-DCE-16P-1 INPUT : 0-50МВ ВЫХОД: 0-10В ПИТАНИЕ: AC100V
调节器 2208E / VC / VH / RU / RW / DB / XX / 2XX / ENG
变送器 WVP-DCE-36P-1 ВХОД: 4-20МА ВЫХОД: ПИТАНИЕ 0-10 В: AC100V
调节器 2216E / CC / VH / H7 / XX / XX / 2FM / ENG / XXXXX / XXXXXX
变送器 WVP-DCE-14P-1 ВХОД: 1-5 В ВЫХОД: 0-10 В ПИТАНИЕ : AC100V
变送器 WVP-DCE-12L-1 ВХОД: 0-1V ВЫХОД: 0-1V ПИТАНИЕ: AC100V
传感器 MTN / 1185CM8-15
变送器 WVP-DCE-12A-1 ВХОД: 0-1V OUTPUT4 -20MA МОЩНОСТЬ: AC100V
器 RI58-0 / 600EQ.42KD
高强度弓型带销卸扣 1J6897
高强度弓型带销扣 1J6889
高强度弓型卸扣 1F9700
膨胀接头 ERV-R100.16
泵 PV40 / 50 140 + 140 KW
传感器 датчик TL46-WL-815
控制器 Контроллер V200-18-E3XB
电磁阀 54A-AB-000-RA11
手动泵 Трубный насос Accuro
流量控制器 86227985 PN16 DN20
电机 двигатель SKG 180M-4 8,5 кВт 1470 об / мин
编码器 CRP65-1024G4096XP731E06
压力传感器 Датчик давления 8251.80.2517.01.17.34.43
轴承 MR5212EX
轴承 MR5210
凹式弯头 GT 2FLP-316/1/8 248
MP Реле времени
锁定螺栓 03089-7105
直流电机 Динамо-машина постоянного тока 081031A
称重传感器 1510-100KG
直流电 Динамо-машина постоянного тока 127K54830
电磁阀 8240200 PN16 9100
检测器 TCD2-NIFE-220
33
22224CC C3
排水器 16CO
CLIPPARD E310C-2C024
液压马达 119-1033
油泵 PVWJ-098-A1UV-LSAY-P-1NNNN
除尘器电磁阀 SFD05 / 12-D-02
除尘器隔膜阀 044-1101- 010-01
除尘器 044-1102-010-01
除尘器布袋骨架 160 * 4500
模块 M6DWVS-AAA-R
皮带 ELPL1346 / 530L 900 03 阀芯 Сердечник клапана 1096 * 170
插头 110S101010C24 описание: ЗАГЛУШКИ 10X10
SENTINEL 101-060610-24 описание: Модульные заглушки 6X6
SENTINEL5 описание: BTA 308 Матрица для заглушек 6X6
SENTINEL 900 SET207 описание: BTA 311 FORNCB ПОЛОЖЕНИЕ БЕЗ ЗАГЛУШКИ КОНДИЦИОНЕРА
SENTINEL B0002 описание: Сапоги для разгрузки натяжения RJ-45 темно-серые
变压器 TEVLVS EI42 / 14.8 5VA 2224008
伺服阀 EVM2-CP / 1300.02 / R
控制器 SPC16.0520
电机 FDR160M / 4N № 4650402-579216
螺帽 065.200.17.00.00.2
MINI FAN FKAT SPRAY 652.517.17.00.00.0
AG3 20442784
调节阀 960-180-222
压力传感器 SCPSD-400-14-15-L1
图像采集卡 0-900-12-544-9 CP304
ALCO TER-45 HW
光电开关 RMF-CR2N
Конус втулки 62250825
滚轮 17477220
开关 0925R 15A 24V
拖链 0625.45 KR250-2500 IA + KA
压力开关 датчик давления M0032A-027-BAO MANOCOMB-IP65 / 2KA / VA Диапазон давления: 0-16бар
开关 0904R
开关 0904R
开关 0904R 0842R 15A 24V
连接器 ASK630X4S71
导轨 направляющая NK3-205
连接电缆 кабель датчика ST-024-4A-U2X
加紧装置 MKS 2501A
红外测温探头 IRt / c.07-K-240F / 120C
红外测温探头 K-240F / 121L
阀 E23HJ9DCCM
阀 OE53HHDDCCM
示波器 TDS-220 100 МГц 1GS / S
气夹 ЦИЛИНДР XA-20
开关 16552134

1655134 920控制器 DPF-66
轴承 6008-2Z
角度变送器 WT707-212DB140
SAMTEC TW-20-09-SM-D-225-SM
轴承 НАПРАВЛЯЮЩИЙ РОЛИК SSLJ34EDRNS
НАПРАВЛЯЮЩИЙ РОЛИК НАПРАВЛЯЮЩИЙ РОЛИК SSLJ34CDRNS
多功能表 QLC- 110-B1120-100 (кроме типа с подсветкой)
SAMTEC TCSD-05-S-06.00-01-F
探头 330101-00-20-10-02-01
熔断器 170M5015 900A
熔断器 170M5010 500A
USHIO MR16 12 В 50 Вт
压力表 MAN-RF76SB7M33
三通阀 DD80A SCS13 DN100 03151
电机 AF71 / 4B-7 215638804H0036 / 0310 339594
光电检测 FR5001 217165 CH-319583 FR5001
光电16 9000 AG4081 20转速计 Цифровой тахометр SPD100-1000
传感器 Магнитный датчик M233
分配器 U-4R
红外线测温仪 M90L
继电器 реле FRH-500
电流互感器 HG62 / 40 400 / 5A 5VA погрешность1 IEC44-1 720V
示波器 TDS1012B 单色
示波器 TDS2012B 彩色 TDS2012C 彩色
伺服控制器 S VA-2040
空滤 852519MIC
伺服电机 SVL-210B
伺服电机 SVL-201B
限位 8064 / 21-130-30-000
温控器 TD2000
脉冲阀体维修包 526163
开关 TI2-A1Z KS 6116469043
模块 2MBI50N-120
电机 CN: G-583 МОДЕЛЬ: 56T17F 5325J / 1
TAIYO TM4-030
电源 ML30.106
电位计 R50 LKohm 50 Вт
电度表 OQ93BHMR 3-ФАЗНЫЙ 4-ПРОВОДНЫЙ 3X220 / 380 В 5A 5
恒温槽 – JUPITER650
感应器 индуктор RL-1256-3-2700
开关 TD441-11Y-2512 9000.73. 010
传感器 датчик GYCAT-600-BD-M-cn 订货时确认 S / N
电流传感器 APR50B420L 64.45.25.000.0
过滤器 UL-10A-10U-IV
阀座 VB9A08-001
流量计 HP602A-010F1A10
SPREITZER MZE80-36
膜片 SAUNDERS-ES55-DN50
膜片 SAUNDERS-ES54-DN25
SAUNDERS-ES56-DN100
记录仪 6100A / U06 / XXX / PANEL / NOLCK / SLV / VH / NOITPS / XXXXXX / 032M / CF / NOMC / NOMS / ORUSB / 0SRL / XXXX / NOCAL / 00/00/00/00/00/06/250/00 / XXXXX / BFULL / RLITE / NOADT / NOSM / 06GROUP / MTC36 / NOBTCH / NOSB / НОМСТР
VISHAY 152-00137
VISHAY 13-4857
变送器 APR 50 B420L 0-50A
VISHAY 130A08500S
VISHAY 152-00325
气缸 P120S / 20-40-1000
气缸 P120S / 20-40-12505000000
P120S / 20-40-12505000000
气缸 P120S / 20-40-800
VISHAY 161E31010S
VISHAY 161E34919S
VISHAY 161F12010S
Vishay 334-00208
弹性体 (红色) R38 SPIDER 98SHA
电加热片 OS1408-250A
配件 06130-101 * 60
备件 03040-612
机 двигатель WR 86 U 120 P90 B5 V5 2G30013955
单元 (GF2.0） MPU300
传感器 UM30-3000A-HP
油雾气动阀 Клапан 107B / E1A-2 / 2NC 3/4 〞
润滑脂泵 FKGM 1200: 1
控制器 CBC-700-90 6042-448-003
空滤 PI0126 SM-L
编码器 Энкодер CE65M 110-03028 CE100MP01
编码器 Энкодер C100M 100-01368
拖链 0625.45 KR250-5625 IA + KA
编码 Энкодер CE65M 110-03028
分流 VRV2-52 двигатель PR201吸尘器 KE2318 4069100 34546-001-01
分度转台 TC-150-T2
配件 31015720
抱闸 Предохранительный тормоз KSP 022 01
润滑泵 AMS-1.5 112183
离合刹车器 235140102DJO
编码 58 10C59 FINS / 10C59 FINS / 10C59 1024 MY029
继电器 ПЕРЕКЛЮЧАТЕЛЬ MZPA 002-4210
电控板 XEKA16001
泵 Насос E1M18 220-240 В 1Φ 50/60 Гц
红色插头 MSI-RG-247.76
绿色插头 MSI-RG-247.64
压力传感器 VPRQ-A5-250K-4
轴承 0011-1026-500
温度传感器 датчик RCA-SB4-60-500-KNE-PR1
料位计 RN3001WGSG43LGS4315
-0121-000
线密封 0004-2127-650
轴承 0011-3222-470
ARO 2 ″ 666250 EEB-C
轴承 0011-6026-400 6026M / C3
ARO 3 ″ 666300 EEB-C
ARO 2 ″ PD20A -AAP-AAA-B
ARO 3 ″ PD30A-AAP-AAA-C
电磁阀 EPP3PC11U60010 R06
开关 CA10 A481-600FT1
拉马组套，铁盒装 55135020
控制器 CS4
021-5108516801 150003 021-5108516取出器 55010030
断螺栓取出器 55010040
断螺栓取出器 55010070
断螺栓取出器 55010080
电动直磨机 70
0
工业级角磨机 70371036
角 70371046
丝锥 133 丝锥20 13399950
丝锥板牙组套 13399960
节止阀 клапан FT257 / 1-G1 / 4 ″ FT257-2-14-MP
英制细牙丝锥 1339935
针阀 клапан FT257 / 1-14
针阀 клапан FT257 / 1- 38
公制细牙丝锥 13332126
压力伸缩杆 B-85-2R
英制细牙丝锥套 13399920
英制细牙丝锥套 13399930
英制细牙丝锥套套 13399940
六角扳手 13399940
六角扳手 5219020液位开关 KFE-A / E / B / 0/0/620/120 / N
液位开关 KFE-A / E / B / 0/0/495/100 / N
LORCH 9233-0013
泵头 напор насоса 07015-20
LORCH 9237-0010
真空泵 NMP-05M
接头 SP- 006-0-WR013-32-1
接头 SP-006-2-WR013-32-1
真空泵 SV100-AC380V 50 Гц
TKVD25G3HJ / 2680
电磁阀 KSO-G02-4CA-30-EN-TT AC100V 50 / 00 Гц
液压阀 9N301 K205SPI
油压表 0-60M PA 3/8
气压表 0-10 кг / GM2 3/8
辊距测量仪 MDCT10-S-2401 0-10MM OUT ： 10-0V IN ： + 24V
开关 CA10A058FT6
传感器 ICCA 0814 06
传感器 ILCT 1214 06
电机 ISTU 250 700197
CPU VM600 SYSTEM CPU-M
二次仪表 VM600
压力传感器 MDT 462L-1 / 2-2C-46/46-A
电源 VM600 СИСТЕМА APF 195 БЛОК ПИТАНИЯ ДЛЯ GSI 122
可转换过滤器 DU.101.40G.16.S1.P-FS 6 – AE70.2.5 PB 8096300024/84212900/20
振动模件电源 RPS6U СИСТЕМА VM600
热交换器 EKM-718-F-CN-02-G1 1/2 〞8039302087 / 84195000/81
I / O 模件 IOC4T INPUT / OUT UNIT 6 КАНАЛОВ 4 РЕЛЕ
螺杆泵 SSPH-4/36-ANR-V3 9999999999 // 10
花键轴 LT25UUCL + 610L
压力传感器 9器 70 IPC联轴器 8052310031/84836080/20
继电器模件 РЕЛЕ RLC16 16 РЕЛЕ
振动探头 CE134 444-134-000-731
热交换器 EKM-712-F-CN-02-G 1 1/2 〞8039302085 / 84195000/81
热量交换器 EKS-714-T
数字显示仪 S102-04 / 14 / OR-000 / OB-KO
泵 Насос AP112 / B-450
滤芯 HC7400SKZ4H
泵 Насос AP100 / A-450
导轨M12 (80917)
导轨 M16 (30986)
主轴油冷机滤清器滤芯 фильтрующий элемент FPE40-10N
液位 FSA254-2 X / – / 12
润滑板 A2249A
电动执行机构 2SA5543-9CE10-4BB4- Zh5A + B58
BADGER 250-N-2004-DB / WCG010
BADGER 250-A-1801-BG / WCG020
BADGER 250-N-1801-DB / WCG020
减震器 CB1290-50 IM2
压簧 D-180Y -01
垫圈 07380-05
I / O 电缆 KB40S-4FIH-LA1-1M
I / O 电缆 KB40S-4FIH-LA1-3M
操纵杆 SMON5 ERZ240
LORCH 9231-0060
LORCH 9231-0040
纱线感应器 Датчик обрыва нити 16563 05055006 N1
电机 ДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА Двигатель постоянного тока типа 80C кВт.0 6 об / мин 3000 В. 170/9000 3 电机 двигатель ESG Серийный номер: W158582
021-51085161 15
1180
电机 двигатель ESG Серийный номер: W322166
021-51085161 15
1180
轴承 51148
轴承 113044KSP
轴承 NNU4952K / W33P6
锥形环键 TLK450-30 * 55
锥形环键 TLK450-40 * 65
数字显示 S102-04- KO
减压阀减压阀 COSR-21 65A JIS20KRF 含法兰一副
编码器 HEDS-5540-A11
模块 STV-h26T-CT
维修包 RM314SR60
模块 STV-h42T
模块 PTV-h26T CT
模块PTV-h42T
模块 SD-h3A-CT
电子数显 цифровой дисплей D100S
传感器 P10
控制器 DC1140 NR: 217652 CH-320961
RB0014F CK ， 380V 1Hp1.9SA
备件 1VN50
减速机 G0402A001 83K INPUTRPM: 1430 OUT PUTRPM: 83
风管湿度传送器 HMD60Y
马达 33ABEPM-W4 1297501 REV B
变送器 Датчик влажности и температуры H100MT15 12A 021-M
电机 TEQS71M4A-4OH 023352LH
阀头 PECS-24V-D
大模块 IT-04
交流电机 35W819P674h2
力矩 IT-08
Мотор C42D178K314 D178K КОД A6216
安全开关 предохранительный выключатель 440F-M2030BYNN
真空表 VSS-V32RC-NGA DC24V
СОЕДИНЕНИЕ КАБЕЛЬНОГО КАНАЛА 31X9CG71G
比例阀 FFCV-10-NC-16-0-0-24-DG
涡轮 турбинный расходомер HM-150 SS00
流量计 HM-200SS00
编码器 GYGS-800-N8-G5-L-M0
配件 MAS-h26h21
硫化氢体传感器 TGS-825
可燃气体传感器 ДАТЧИК СГОРАЕМОГО ГАЗА TGS-815 9000，11 479
编码器 G711024PPR (992.95.11)
滤芯 PI9530 DRG VST 100
传感器 BTA 20T
滤芯 PI4230 SMX VST 25 PI4230 PS VST 25
传感器 DPTM52
– D-85767 KARISFELD TG4001 пар. 06 20 00011
温度 TE200AD20
SL 9 8阀 DSG-03-2B8-A100-50
电磁阀 DSG-03-2B2-A100-50
温度传感器 0-100 度
备件 запчасти CLV480 1010S01
备件 CLV480-CDB-CBL1
备件 CDB420-001 CDB620-001
备件 WL27-2F430 WL27-3P2430
开关 выключатель FR 615-M1
接近传感器 IM18-08BPS-ZC1
开关 выключатель FR 6A1M2
备件 P250 5304812
接近传感器 IM12-04BPS-ZC1 7
7
-2 -2 2 光电002458
备件 2 002459
磁性气缸传感器 MZT1-03VPS-KPO
备件 BEF-KHS-G01
执行器 Привод IQ25FA
灯 Светодиод ARRA-7090-L08P21 8 градусов VA
контроллер контроллер GYMTC-11-B-300 24S-D 16322C-8X02
气缸 – 31M2A100A075
电流传感器 CYS-20
恒流源 Источник тока 120CS-230
调节阀 DN50 * 50 ANSI150 # SUS316 / SU3316
调节 DN25 * 25 ANSI150 # SU
DN25 * 25 ANSI150 # SU
DN80 * 80 ANSI150 # SUS316 / SU3316
激光发生器 Z15V-24 -635-lg90
继电器 РЕЛЕ BU1-AC-230
继电器 РЕЛЕ BU1-DC2-24 24 В постоянного тока
线 Z24 Кабель (2 м)
辅相对振动器探头 A1-B1-C024-D010-E010-FO-G000-H05
控制器 2400-0-W-4R-0-0
ДВОЙНОЕ НАПРЯЖЕНИЕ ДВОЙНОЕ НАПРЯЖЕНИЕ 244-80LG
CROMPTON 244-41DG-RYAN-AN-4T
旋转接头 655-500-124
换向阀 310
1

联轴器 ROTEX钢 5516
021-51085161 15
1180
电磁先导阀 544

Устранение полос статических напряжений TYPR51A / E0900 5 кВ переменного тока C109466
Устранение статических напряжений Устранение статических сигналов ES5I U20A C1109568
кабельный кабель KE / S1025 2.5 м
电磁先导磁 54301004
齿轮泵 P214RPO1DT
УСТРОЙСТВО БЕЗОПАСНОСТИ PNOZ X2.8PC 787301
021-51085161 15
1180
阀轴封 V15 3028
三相检出 SM 190.107
/ 0507
1.10.107.011/0301
1.15.106.021/1510
开关 1.15.106.021/1307
开关 1.30.070.001/1306
1.30.070.001/1505
НАСОС SQP421-60-17-8-86BBB -18
换向阀 селекторный клапан DG4V-5-2C-M-U1-H-7-40
селекторный клапан DG4V-3-6C-M-U1-H-7-54
换向阀 селекторный клапан DG4V-3-2C-M-U1-H-7-54
换向阀 Переключающий клапан DG4V-3-2A-M-U1-H-7-54
温度仪表 C10 3000 0300
泵 Сердечник насоса C-KITSQP3 -30
接触器 C25DNF315A N / A
气缸型号不确 K80S25M 44100020
电磁 SCG531D001MS-AC220
抽空阀型号不正确 DN15G1 / 2 E290A125
ВЫСОКОЕ ДАВЛЕНИЕ IP4-12.P / 60K.04.29-1
气缸 цилиндр AT204D A F05 / F07
交流接触器 AE16NNO AC110V 380V / 75KW
电动二通球阀 + 弹簧复位驱动（作废） DN25 + R223 + LF24
交流 3 器1055V
变压器 TLAI
021-51085161 15
1180
热过载继电器 h302260 ~ 85A
处理器 LMG-M1111-1ZT8069
安装保护系统 ZT8468
探头 M6-ZT3517
空气 Прерыватель кондиционера KA4C4000 745 AA4C4000 P28
H
快门机构 5133-023 SN: 19794
断路器 XS600NS 3P FC 600A
处理器 00-0291-025 SN: 30400
热交换器 2114B400 230V 50 / 60HZ SN: 29845
断路器 XS1000NE 3P FC 1000A
空气开关S50-GF 3P FC 15A AX (1C)
激光系统 SN: 42720
压力开关 Реле давления 604P21
压力开关 Реле давления 604P12
空气开关 S50-GF 3P FC 30A AX (1C)
压力 Реле давления 604PMP31
真空泵 N -05S
真空泵 NMP-05L
液位开关 VTK-DCIN80 NYRO
真空泵 NMP-05B
单向 RHD28LA3C
单向阀 RHD12LA3C
压力继电器 PT 牙 APSA-420-1
单向 RHD22LA3C D5-02-2B3B-A25-A01
泵 9237E526-R2 P / N: 01-08-038E S / N: 2161
互感器 7A412.3 600 / 1A 5VA K1.0.5
电流互感器 13A1056.3 2000 / 1A 5VA K1.0.5
螺杆泵 GR40SMT80LG
电流互感器 13A1056.3 2500 / 1A 20VA K1.0.5
螺杆泵 GR60SMIT500LG
编码 SSI энкодер CE100M 12 插头
编码器 энкодер CE58M SSI IP65
适配器 490-00310
数字测速表 измеритель тока 1726
速度控制器 2301AL + S
减速机 VTR014-004-0
油漆阀维修包 LS-NR501 447-0002
FRAN KESSLER SN 5223 18-30VDC ≤200mA -25 ℃… + 70 ℃
压力开关 C1-P508H-S2B-B1-K2
流量探头 датчик HTS-1000
减速机 PR130505-00
液压油 ZnS 32
交换机风扇 AT- 8326GB
INA 0612-030-10
INA 0672-010-00
INA 104030 00/2000 / T2
INA 1050-640-00
INA 1067-240-00
INA 1068-230-00
接头 MA9D00-32
配件 9905
配比器 293MX-HAR
直线模组 TDA 1280 TI-120 * 80-20 * 5-354-1700
直线模组 TEA 1280 AH-120 * 80-GT8 MR-50-450-1700
液位感应器 44785K15
风机 ВЕНТИЛЯТОР UTHA2-U2750M-TP-N / C
021-51085161 15
1180
电磁阀 416948Z 106724V
起套筒 1/4 〞SN1101555F3
–4448K22K36
53 – К12
继电器 Реле 46.52.9.024.0074
压力继电器 EDS 1791-N-250-Y00
压力继电器 EDS 344-2-016-Y00
压力开关 EDS344-3-400-Y00
压力开关 EDS 346-2-250-Y00
温度控制器Регулятор температуры HDA 4744-B-060-000
温度控制器 Регулятор температуры HED40P15 / 10Z14L24S
温度控制器 Регулятор температуры TFP100
手压机 Ручной пресс SCHMIDT № 6R
编码 E1410240G601
执行 2SA553-ZEE10-4BB
气缸 ESA16004D
电动执行器 2SA5521-5EEOO-4BB3-Z
气锤调压阀 5351335000 ФИЛЬТР-РЕГУЛЯТОР G3 / 4 + ИНДИКАТОР
导轨 1623-432-10 / GR.45 / P / 013C
导轨滑块 1623-432-10 / GR.35 / P / 013C
轴 ВАЛ SC63 063397
导轨 1606-451-31 / GR.45 / SP / L = 1781 50/5 / 16X105 / 50/5 + STAHLSTOPFEN
导轨 1606-451-31 / GR.45 / SP / L = 1300 20/5 / 16X105 / 50/5 + STAHLSTOPFEN
锭子 СТАТОР SC63 061293
导轨 1606-351-31 / GR.35 / SP / L = 1116 38 / 13X80 / 38 + Stahlstopfen
导轨 1809-530-60 Rolle 55 SP L = 1260 30 / 10X120 / 30 + Stahlstopfen
导轨滑块 1824-521-10 Gr.55.SP.0.08 C
联轴器 200
联轴器 300
КРАЯ ДЛЯ ПЕРЕКЛЮЧЕНИЯ И БЕЗОПАСНОСТИ EPE 040 / 080A0J22 / 630/10
制动器 MSB 40
同步检测仪 CSQ-2100-125V CSQ-3100-127V
配件 W7680304 МЕТР ОБ / МИН 型号不对
继电器 РЕЛЕ ЗАДЕРЖКИ TR-50528-06, серия B
压力 3403-17-I5.37
传感器 ZW6003
阀位反馈装置 PB306-BY00-22AD-R1
继电器 AQV252G
线性传感器插头 BKS-S33M-00
线性尺铰链杆 BTL2-GS10-0100-A
线性 BTL2-GS -A
线性尺铰链杆 BTL2-GS10-0250-A
微脉冲位移传感器 BTL5-E10-M0350-B-S32
位移传感器 BTL5-P-5500-2 BAM014T
接近开关 BES516-324-E0-C- 05
接近开关 BESM12EL-PSC15B-S04G-HM01
液压缸密封套件 HC20TK100 / 50K / 990D100FOZAO / XBMOXAMO / AO3
液压缸密封套件 63 / 45-125 * 420
液压 -1263-125 * 451 HSGL02 420
液压缸 04.00CHB2HLTS225C8.875
真空开关 3821h59
变速箱 SRT40 / B3 / 181/28
波纹管型联轴器 940 / 10X10
润滑组件 ZM1002-S2 + 100
抱闸 Предохранительный тормоз KSP 膨胀 022 02节 Резиновый сильфон AS-1/1-E09 AS-1/2-E09
021-51085161 15
1180
油泵 А 6.3 TGL 10859
GLBF10R16-502-MC614
氧气传感器 DM-434 02 0-25%
DRG-1535-G6-C34P
交换机 AT-8000S / 24
微型流量计 KDG-28
电机 AKM43E- ACCNR-01
电机 AKM53K-ACCNR-01
器 энкодер CEV58M-00221
电动执行器 ST5113-35 220 В перем. Тока PN40 DN50
电机 YSJ90LB4
电磁 MSU5 DC24V 30 Вт
412 13 Переключатель -0-1GALA / 41PVC
检测器 AD2h25 （已更新为 AD2H5） AD2H5
电磁 MSCP5 DC24V 30W
环 КОЛЬЦО / 4976-35.021 (40 * 35)
密封环 КОЛЬЦО / 4976-45.024 (50 * 45)
密封环 КОЛЬЦО / 4976-55.031 (63,55)
Сильфон Schrader K142-233
Сильфон Schrader L525-59-211-53
锯条 3905-30018
Сильфон Schrader 41441-1000
Сильфон Schrader M0 -51
Сильфон Schrader 8433-1000
止回阀 S-413-W DN025
энкодер 8.5800.1262.1024
Schrader Bellows 00337-1003
球阀 S-580-70 DN025
编码 энкодер 8.5860.1232.5001
截止-211-Y DN025
球阀 TM-595-CS-R-66 DN050
编码器 энкодер 8.9080.3331.3001
球阀 F-510-CS-R-66-FS DN080
光电开关 Фотопереключатель F30CP6Q8.3
暖气管 Нагревательные шланги h2009-050-16-T1 макс. Температура 100 ℃
021-51085161 15
1180
蒸发器循环风扇 BSM-110W 0.65A 220VAC
搅拌机叶轮（含轴 1GTD-5 法兰连接法兰）径 150 мм 轴径 50 мм
蒸发器循环风扇电机 BSM-220W 220W * 4P 1,5A 220VAC
蒸发器循环风扇电机 BSM-100W 047A 100W * 4P 220VAC
生产加热器冷却风扇 C17B12HTB 172 * 150 * 38 100V
气缸件 P / N: 212438-AS / N: 116807-001
气缸 R-VSK-08M
电磁阀 DG4V-3-7C-M-P7-T-7-54-JA18SA
电磁阀 DG4V-5-2BL- M-P7L-H-7-40-JA1Y
电磁阀 DG4V-5-3C-M-P7L-H-7-40-JA415Y
电磁阀 DG4V-5-33C-M-P7L-H-7-40- JA569Y
电磁阀 DG5V-7-3C-E-P7-H-84-JA499
电磁阀 DG4V-5-OB-M-P7L-H-7-40-JA1Y
电磁阀 DGMPS-3-P-2- 11-S2-P10
电磁阀 DSG-01-3C2-D24-50
阀 КОРПУС EZ 1-1 / 2 ДЮЙМА PN.0016727236
电磁阀 DSG-01-3C4-D24-50
石墨坩埚 PB750HP
021-51085161 15
1180
MAYR K6000519
阀 RPIC-LAN
阀 LKJC-XDN
9 KX3-40 K LAN
9 KX3-40 K
电磁换向阀 6-51,22 × 0,3,2 × 51,22 TGL 10939
滤波器 ТРАНСФОРМАТОР ИМПУЛЬСОВ IU781
电磁换向阀 6-70,7 × 01,2 × 50,42 TGL 10939
SENTINEL SENTINEL
0 (РУЧНОЙ ИНСТРУМЕНТ RACHET STYLE)

变送器датчик TAT1264K0X05
变送器 датчик TTV006
继电器 WGN1008-10
泵 НАСОС GHC3JJ3-B S / N: 1350355
滤油器 MS10 OFM18X1.5
气动阀 501A31211
TOYOZUMI 47B37-00-0611
电机 Электродвигатель TEQSFA132M6B-40H 121014
TOYOZUMI 1000V-100V
逆变器 ELC48119534 （SVGT015FDBN00030003 128 48 128 489 489 489 489 489 489 489 40003 48 9118 48 -0-FT001-00-0-AO
润滑剂 Dag40
冷却器 ECP1000-G 115V / 230V 115VA 97032327
电缆 Кабель KDF 6P * 0.5SQ
变频器 22AD2P3N104
行程开关 E51DT5
保险丝 предохранитель 3103.003 3 ”9D-820-753027-131
球止回阀 2” 9D-820-753027-131
伺服阀组件 D31FHE02C1NB0042 D1FVE50BCVLB35
阀 КЛАПАН 1502
成套密封 Уплотнение KI-40/28-80-B003阀 1PH-45A-32-64-L-3387L
汽缸 Уплотнение KI-63/28 40 C003-1-AD-AM-30-E
汽缸 ЦИЛИНДР KI-63 / 45-80-B003-2-AD-AM -30
汽缸 ЦИЛИНДР KI-80 / 45-60-S303-1-AD-AM-30-E
点火变压器 TR-11
气缸 CH75-C
阀笼 CDB4001
点火电磁阀 4SVM
燃烧器 94HPSC
电磁阀 VJB 23A-211DEX
扳手 КЛЮЧ N WE-D105
阀芯组件 PLDB4001
扳手 КЛЮЧ SMA WE-D100
阀门执行器 55AHOD-1
扳手 КЛЮЧ TNC WE-D102
阀门活塞环 843J5K1VLO
卡解读器 EK-523
TEKNIC MNC-12
电源滤波器 Фильтр питания PV-10-230VAC
8 通道数字量输入模块 753-454
8 数字量输入模块 753-461
数字量输入模块 753-466
8 通道数字量输入模块 753-467
检测器 253-23441-3
模块 790-116
位移传感器 датчик PI0I 0.5% 150MM
模块 790-161 （泷得说无次型号）
电阻温度计
0/10 – 415 – 1001 – 1 – 9 – 160 – 104/000
模块 790-191
ME300B 附 25,53: 1 的
液压 ME350B 附 25.53: 1 的
断路器 PKZMC-6.3
螺栓 07110-20625
TB-500 24Vdc IM LK 30H7
大器 VM135
DTMX
E 5KG. 200.401.0 1AB355360001 V9.200.401.0
隔离器 YE14-0
马达 SPEC NO. 24A616Z022G1
电磁阀 58D-53RA
编码器 энкодер SAG-SLOOG-1213-C100-CRW
隔离器 YE14-1
-3
马达 CAT NO.GPP7470
隔离器 TVO-4140-01
преобразователь 1MC-101-M-SC
螺母 CN: 1365510
螺栓 CN: 1368693
电缆 кабель KVC-43BXS 8C * 0.38SQ
马达 СЕРИЙНЫЙ НОМЕР B0
1838
工业摄像机 A601FC-2
TALJEMAT TAI 400-400 / 5A
电流表 FLUK-321
水泵 CR10-18
调节阀 AO-3507
IE5429
-5507 4 NO: 30656
单腰式轻型大钩安全带，荧光绿 IE8091
数字兆欧表 1T100 8044032
灯管 JPD30V-375W
整流器 GR.93.E.L48.01.RT.16 1000A 380V 50HZ
电磁阀 клапан EZV 230V 5W 50 / 60HZ
溢流阀 T6h39DB035B103R1A10X40140B КОД: 024-69511-0
涨紧套 DSM80.1
熔断器 170M1568D 700V 125A
开关 85000063 MCS20
400V 170MA检测SWD60RE
电位器 P4500
熔断器 170M4466 700V 630A
熔断器 170M6464 700V 1000A
称重传感器 PBRD1 (с опорной плитой)
触摸屏 PWS6A00T-P / V13-12-11
模块 модуль ET-МП / FK16 / 3F / S734 COD.0654
油流量计 RT122DOMM
振动传感器 M603C01
DODGE CST1120K
模块 модуль ET / MRZ08 / 24DC / FK16 / SC / N / S7234 COD. 0607
编 MOTORKABAL 6SM15M MAT.NR49 9DE 8:10 датчик 387501P 15
54

传导型变送器 датчик 3-8850-1P
流量开关 реле расхода BFS-20-O-G1-MS-WE-ST 0712-345
电子数显表 цифровой дисплей D80S
接头 MD-019- 2-WR533-21-1
电机 ДВИГАТЕЛЬ С тахометром M642 1340
压力传感器 EJA110A-ELS4A-79EC / D3
止回阀 Обратный клапан ZRL 1-S DN200 PN10-40
马达 GM3442E066-R6 3007304 REV 09
复合流量窗 10K-15A MFI-3-15
复合式流量窗 10K-15A MFI-2-15
泵 насос QXV22-005R
CHO-ONPA U-C9940
端 конец терминатор 25704.213.178
压力开关 1823-2
连接器 соединитель 17108.050.000
）探伤仪（含附件及） HYT-O и корпус ， датчик EDDYCHEK5
泵 насос KVIP-S 4.3CM
卡箍 MCM-06-02
组 FIL25XNOB IP54 250 * 250 * 26 мм
整流器 ES35A / 10A3-8512 5P50-0405
编码器 GEL207XN01000C533 + SG111
低压保护变压器 ТРАНСФОРМАТОР ЗАЩИТЫ ОТ НИЗКОГО НАПРЯЖЕНИЯ TAXB50D200
3ВА
021-51085161 15
1180 意大利
液位计 NIVOTEMP 63KN-M3
电源 блок питания CS10.241
制动线圈 73431-11H00 0006
马达 SM2315D
光电开关 FHDM16N5004 / SENSOR
50 SENSOR
50 SENSOR
3550 SENSOR
50油马达 Гидравлический мотор-редуктор M3CBN3025HL20C04N C5078780
电机 7149203-Z 369750
8 头分配器 VPBG-4
6 头分配器 VPBG-3
12 头分配器 VPBG-6
R1 / 4 直角 000 406-415 PW 100
R1 / 4 直角接头 406-513W
阀门定位器 K10-NAN-H00
021-51085161 15
1180 英国
R1 / 8 接头 406-455W
R1 / 8 直角接头 406-423W
直涨芯 853 -002
弯涨芯 853-380-004-VS
管箍 853-540-010
风管湿度传送器配件 HM46670SP
马达 KM90ZA №: 35.2220.00
压力开关 Передача давления 3100.2648
00: 00.0 0
风机 B31IL-2-2 17.01.0193
风机 B31IL-2-2 17.01.0319
风机 B20IL-2-2 17.00.0124
转速表 DT-6234
安全阀阀芯 602860 IMC796 157199 MTL: 750
编码器 Энкодер E620-1000-1024-R-8-0C2
021-51085161 15
1180 大利
停产了相近的型号 HB548.31 / T022 EC547
CJM3559
备件 34C
备件 IN801
PGM-1110 PGM-1700
Нагреватель IP54
021-51085161 15
1180
传感器 Датчик LP38 2700 DP
称重 Тензодатчик 3420-10K
阀 2/2 ходовой клапан прямого действия MK 15 NC
021-51085161 15
1180
编码器 HES-01-2M
电源模块 SB-2PS-24-5
压簧 VD-222
压簧 VD-188
右 – 旋转齿轮轴 K2T60 9522703920
左 – 旋转2T 9522703910
变速箱外壳 K2T60 9497700840
按钮开关 802-000-00
控制器 DD-76
Изолирующие трансформаторы Изолирующие трансформаторы FR78B-400 230V / 90VA IP00
VALCOM 不是 VALCOM 产子 84-R-IP-04-A-00- AV-1-C-4
RIKO OAP-2008S-NK 2EA
离合器 Зубчатая муфта E320-VAR05-SZ-3200
水平测试仪 Тестер уровня воздействия ELT 400
联轴器 E25 / 32A10 / 10-18
联轴器E25 / 32A6 / 6-18
分析仪 41710000
滚花螺母 06110-06
滚花螺母 06010-210
垫圈 Шайбы для тяжелых условий эксплуатации 07320-18
分析仪 41800400
分析仪 45230200
分析600 100 54710000
分析仪 14080100
条码 D230
电源 SP-75-27
压力控制器 SNS-C103X
气动执行机构 TM-595-CS-R66
开关 LGW150A4 1/4 ″
旋转手柄 06310-225
垫圈 Heavy -Duty Шайбы 07320-12
螺母 07240-121
风扇 вентилятор 7556 * V
反向大器 25462
硬度计 Th240
Контроллер VPRQF-A6-34.3MPA-T-4
电磁阀 G75 A 110421
真空泵 M300B5-VN
编码器 энкодер CE65M 110-00893
离心泵 насос PCL2X3-13SEH-CBM-B 1376-002
电磁阀 2.40E + 15
电磁阀 2.40E +15
继电器 BR400
单向阀 КЛАПАН SV10GA1-42 483368 SV10GA1-4X
成对传感器 W0
4 W0
3
压力开关 SDBAM6
021-51085161 15
1180
继电器 РЕЛЕ 60.12.8.230.503 RELAY 60.12.8.230.503 -03-B-D220-35-01
冷却磨具 + 电源转换器 130CB27
电磁阀线圈 RDA-02-B-D220-35-01
插座 SN 010
变送器 T11E-TD008
变送器 T23S （TD015）
, TDG-210DG
, CA19-010-25 MFG.NO.Y293801 380V 0,1KW
旋转编码器 Датчик угла поворота DAO9S-0327 02-100-0-1
张力杆 06380-1101X30
变频器 NXS00225G2HISSSA1A2
张力杆 06380-1081X3023 2SA 9XL002000323 NXL002000 100LTR 2.2KW
循环泵 R45 / RO FL-Z-DB 25bar
定位器 позиционер клапана SA / CI
电磁 D40251001.032-HA 24VDC
端子 231-310 / 037-000 / 035-000
端子 231- 640 / 019-000
子 231-112 / 037-000 / 035-000
泵 QX22-006R09
子 231-612 / 019-000
281-916
开关 A02-D-1-006-Z1 -H
阀门 CMST 12001
橡胶 резина R-421 1/8 ″
MERIAM M200LS-DN0200
DPP-0100-N-20-RCB 30
220V 56X33X69
手动换向阀 K4L
MERIAM00 M200LS
手动换向阀 X3045922
汽缸 R480146918
энкодер CEV65M 171-50159
大器 PA12A 8-контактный корпус TO-3
3 NTK16
直流电机控制器 Fh3142A CHOPHIDN24 / 300
НЕТ.08509-71317001 STA403 / 370-W9XZ +291
滤波器 Фильтр FN3410-38-33
滤波器 Фильтр FN3410-45-34
滤波器 Фильтр FN3410-75-35
三相检出器 SM 190-230
控制模块板 плата модуля управления GK0058-82
控制模块板 плата модуля управления GK0045-01
单向阀 CP-T06-2-3F-20
气动换向阀 412 / 1.52.0.1.S.5
隔离变送器 A0 .1K1 KA THERM VA2C KADYN K1.1 HZ50 N & 1t 5 PR TECHN JOSEF GWZ KV 0,72 / 3
数据采集卡 DT9802
摩擦片 7080118-Z-SS2
电源 DSK725-15 / 15AR HS 52 0000 7152R
支流DC88-317T DC24V
压板 D313447
直线单元 MF06K057A00X700
编码器 TA4767N175E100
编码器接手 MU3910N5502
编码器 TA4768N175E100
LHD3-024-1200
LHD-024-1200器 LEH-240BMH-S1
编码器 TA4767N165E100
开关 APL-310N
电源 TCW-315
熔接机头 NA-62D
电器 TF-1-17437
CUI PJ-008B
Laird 25B0375-100
3 Laird 25B0375-100 9CH电阻器 AC05000001209JAC00

液压缸 120 20101-01 № 2 329013
СЕЛЕКТОРНЫЙ КЛАПАН VS2AKLF3 128455
电流变送器M100-DM3 交流附属电源
电机 ДВИГАТЕЛЬ SWU 22314-311
电源 DGU 5 24-10
框架 Z-05B
光电 SSA30
模块 Z-16TD2
模块 Z-16ND2
模块 SZ-4M
传感器 LA I / N 211223
操纵杆 ДЖОЙСТИК ОПЕРАТОР 077M2S2X44
ДЖОЙСТИК ОПЕРАТОР ДЖОЙСТИК ОПЕРАТОР 077MT24S22R
防滑插座 НА 5 каналов
控制模块 DGC65-DIG8-7 6065033803 DGC65-DIG8-7 6065033807 # 0003 310SC 9000 DDC30 310 9000 500 EC30
5000 / N: BG-00.008833 RSC-ECO.4 ， Камера № 9550001360
RENCO RL-4400-2-6.20
RENCO RL-9201
RENCO RL-9202
选择开关 KG160 NES P
/ 002 T303
体放电管 NFTCBI
体放电管 NFT3
体放电管 NFTA72
体放电管 MT12-1 / 2
电磁 электромагнитный клапан BE-5205
配件 HKCN-05-2K
配件 CND-05-25
配件 CND-05-15
配件CN-ED
Трансформатор тока с разъемным сердечником Трансформатор тока с разъемным сердечником TA60R 300 / 5A
整流桥 VB040-12N06
GHU920-0600-017 GHU-20 / 5GT9 // 0060 / G6R / U0D4 **
电缆 DN00A-T100
电缆 84-0030
预置电缆 DN5000-M020
预置电缆 DN5100-M02
预置电缆（220V） 1R4000A39M020
阀 V35.314.002
继电器 PNOZX4
风缺附件 8UM801-45-204
电磁阀 34DF-LOO-GEMC-1KA （宝盟说找不到此号）
电磁 225B-111AA
备件 00915 M202.5 ISSS0 -E 49807
粒化水阀门 клапан FHA0.346.403
流量开关 РЕЛЕ РАСХОДА E400-00-BM
压头电磁阀 клапан FHA770.01279
021-51085161 15
1180
硬管 жесткая трубка 731.37420B
-611JD
HOFFMAN A-46P6 （料号不对）
蝶阀 UT56-SR4-F12
蝶阀 UT46-SR4-F07 / F10
蝶阀 T116763 150 PSIG
电流继电器 реле ITG-7116 ELFA
ELFA 44-630 44-06
-624-12
ELFA 44-548-98
油泵 L3MF-070/182 IFOKUI-G S / N ： 125895.001-002
马达 1219E4.5G
泵 L3HF-038/076 / IFODSO-G
压力开关 Реле давления PST3.44 -9B0.2074.750.04.15.58.V3
021-51085161 15
1180 瑞士
减速器 1506 12 / 3K 46,4: 1
扭距传感器 TP-2KCD E
扭距 TP-5KCD E
扭距 TP-10KCD E
扭距传感器 TP-20KCD E
温度计105-248-01
电磁阀 MKC-2
电机 ДВИГАТЕЛЬ KDG2 180M2H B3 22KW 3000RPM 380V 50HZ NO: 2304100085
压缩机 2ES-2.2
备件 35348
电机 SM-132M4 PTC 7.5KW 14.5A 380V
就是 Датчик LA 探头7125001
021-51085161 15
1180
压力表 60-1377-AS-02B
ПНЕВМАТИКА КАТУШКИ 600-SB
继电器 РЕЛЕ RNG240-230
探头 EHP-50C
信号隔离 СИГНАЛЬНЫЙ ИЗОЛЯТОР 10 1000/700/140 TI8228-5 / -EE
滤芯 PI 1005 MIC 25
操作头 VFKEYD1
驱动器 430-PT
模拟量输入模块 INT-00066
GARLOCK 9900
模拟量输出模块 INT-00067
电磁阀 Электромагнитный клапан MG-07-520-HN 1/4 ″
INT-00068
模块 INT-00069
DAIDO MB0810DU
电源 15.8044.700
照明灯 M258IR OSR
高压阀 DN5PN300
减压阀 D20465 010395-1-002
开关 D420V1273
电磁阀线圈 магнитный клапан CGG-4232-NB1-HC-A120 所需线圈
导电7 45 50000仪 PMM8053B
电磁阀 MA232-0049 601000381
探头 EP-330
探头 EP-183
备件 53241
备件 55210
轴套 SC50
阀 часть дозирующего клапана 415.12.20
电流表 SIM-Q
00 器 энкодер 86器扭矩臂 1208014
打点开关 1-1-2НО
夹紧器 CTU04-L
气控阀 501-4A
风机 SAP300 (01) 2Bh2600-7Ah36
夹紧器 CTU04-R
测温仪 F576
马达 E113A3011 СЕРИЙНЫЙ НОМЕР: F0134V
焊机 SWEP 10BASIS-400536-PS01 400529.001
焊机 SWEP 10BASIS-400536-CPU01 400541.001
焊机 SWEP 10BASIS-400536-PHC01 400542.001
万向节轴 карданный вал 190.50 9.06
整流器 401890.001.01 S / N: I001 / 0169
003 3282 9

温度计探头 9476
钳式功率计 3169-20
接近开关 APS3-12GMC-Z
红外测温仪 3419-20
皮带 РЕМЕНЬ 28001030 ДЛЯ MEK-2300
SG-40514-GOV
相序表 29- Окт
绝缘电阻测试仪 3455-20
TORQ-TENDER TT-3X-01
传感器 HNV025A
球阀 UTK 25A (1B)
球阀 10UTB 100A (4B)
球阀 UTK 40A (1 1 / 2B)
球阀 10UTB 50A 2B)
球阀 SZA 15A (1 / 2B)
球阀 SZA 25A (1B)
TAKENAKA FM0740
电源 A5MT600
风 Воздушная трубка TPS-805-0105Y
测试 MPRT-8430-4
耐压仪 YD 50 кВА
流量阀 MEC4SSP-1E
电吹风 18500015 1850A
偏口钳 10820046 1082N
电工刀 17720005 1772G
电工刀片 17720015
继电器 Реле TSG930X22A000
– UNS 9-16603-2600 – UNS 9-16603-200031
放大器卡 Плата усилителя 2217402V5BL1
主控制卡 2217417V5B
电源 PAF600F280-48
减速箱 ZT10CFY0.5IKU2NS
压力变送器 + 耦合 Преобразователь + MVG3000 000
滤芯 2.0004G10-A00-0-M
RICE LAKE 12858
RICE LAKE 12931
传感器 WS12-250-420A-L10-M4-D8-SAB2
端子 216-221
连接器 769-104
滤清器 PI2214- 58
电机软启动 RSE40 12-B
滤芯 HC45
调节器 SR35-12 AC100V
螺杆泵 SSPH 3/26 5 ANR-V3-AC28 / B5
支架 4
08
联轴器 Муфта CPS 15/2 10/16 34000078
联轴器 Муфта CPS 15/2 10/10 34000022
电力调整器 2A400-350HFRL1
信号接插件 CONN-CONIN-12F-G
计量泵 880-ES
配件 56.500.024
配件 WR 198A340P1
配件 WP 198A374P1
配件 WP 198A341P1
配件 WP 198A375P1
控制器 VNM111
压力表 манометр 28.10.007
USB 数据采集 USB-1208FS
4250 DW-1208FS
DW-65
轴承 205DD 9843X2.0472X5906
编码器 Энкодер DHM510-1000S001 / 210074
编码 Энкодер DHM510D1000S001 / 210076
卫生泵 S-38H 22 кВт 3000 об / мин 380/660 В 50 Гц B35 IP-55ISNA Датчик смещения
80/660 В, 50 Гц B35 IP-55ISNA 9000 MK4-AB-1750-E
流量计 VKM-61104AR25
电磁阀 6312D-331-DM-502JM
电磁阀 PME-502JM
传感器 Датчик LA66K 312-01479
脚轮 Ролик 7707730
脚轮 Ролик 7707724 9000ZD.Q57.JDS.DGB24J
021-51085161 15
1180
流量计 VS0.02GPO 12V-32N11 / 3
BLOCK 800 Блок в сборе и концевые скобы
021-51085161 15
1180
7-СЕГМЕНТНЫЙ ДИСПЛЕЙ 815-057-21
CU400217 РАЗЪЕМ ДЛЯ СЕРИИ 200/300/500/800 / HMP
机械密封 AEB / 60-00ML
测力传感器 Тензодатчик 400848 AB200 C3 SH 10e F 200 кг
SC956A-IVO
气缸 S150D
编码器 GHM510596R / 1024 GHM510-1024-010
SAMTEC ASP-30766-02
HERION 2401138.0801 24 В пост. -D-A54
流量开关 Датчик M12SLP6EES1CS-S1-D1
冷却器固定板 ФИКСАЦИЯ KL20-0-108
MARINE VPU-1100
电机 + 减速箱 + 编码器 3557KS020CS 38/2 246: 1 + HEDS-5540电机 + 减速箱 2342S024CR + 23/1 66: 1
电机 двигатель W-DA132SJ 132W325002
控制器 контроллер PERFORMAX 4CX
SVT30KX, Tripp Lite SVT30KX ክምችት አለ.SVT30KX ን በጥራዝ Components-Store.com ይግዙ
Tripp Lite
ምስሎች ለማጣቀሻ ብቻ ናቸው.
ለምርት ዝርዝሮች የምርት ዝርዝሮች ይመልከቱ.
ከ Components-Store.com, የ 1 ዓመት ዋስትና በድፍረት SVT30KX ይግዙ
አንድ ጥያቄ ይጠይቁ
የክፍል ቁጥር SVT30KX
አምራች Tripp Lite
መግለጫ SMARTONLINE SVTX СЕРИИ, 3 ФАЗА
የመሪነት ነጻ ሁኔታ / RoHS ሁኔታ
~~В наличии~~ 9 шт.
የዋጋ ዝርዝር
(በአሜሪካ ዶላር) 1 шт.
3,135 долл. США.111
የምርት ግቤት
ተዛማጅ ምርቶች
ተዛማጅ ዜናዎች
ዳታ ገጽ
Параметр продукта
የክፍል ቁጥር SVT30KX
አምራች Tripp Lite
መግለጫ SMARTONLINE SVTX СЕРИИ, 3 ФАЗА
የመሪነት ነጻ ሁኔታ / RoHS ሁኔታ
የተገኘ ብዛት 9 шт.
ዳታ ገጽ SVT30KX Лист данных
ምድብ የመስመር ጥበቃ, ስርጭት, ምትኬዎች
ክብደት –
– 220 В, 230 В, 240 В (3 фазы)
ይተይቡ Онлайн (двойное преобразование)
/ 11.810 x 32,000 дюймов (299,97 x 812,80 мм)
ተከታታይ SmartOnline
ኃይል – ደረጃ የተሰጣቸው 30 кВА / 27000 Вт
የሚዲያ መገናኛዎች የተጠበቀ –
ቁመት 99,820 дюйма (2535,43 мм)
ቅጽ Башня
የጎን ርዝመት –
አያያዥ – የኤሲ ውፅዓት Проводной
አያያዥ – AC ግብዓት Проводной
ምትኬ ጊዜ – ጫኚ 4.2 минуты
መተግበሪያዎች Общего назначения, Промышленный контроль
Components-Store.com የኤሌክትሮኒክ ምግቦች አከፋፋይ አክሲዮን ማህበር ነው. የ Tripp Lite ተከታታይ ኤሌክትሮኒካዊ ክፍሎች ውስጥ ልዩ ሙያዊ ነን. ጊዜ በቅርብ አክሲዮን 9 Tripp Lite SVT30KX ቁርጥራጮች አሉን. በኤኤኤል 4 ውስጥ በኤሌክትሮኒካዊ ክፍሎች ላይ ያለ ማከፋፈያ ዋጋን ይጠይቁልን, የሽያጭ ቡድናችን በ 24 ሰዓት ውስጥ ይገናኘዎታል.
Запрос предложений ኢሜይል: [email protected]
ተዛማጅ ምርቶች
ተዛማጅ ዜናዎች ለ
SVT30KX
ተዛማጅ ቁልፍ ቃሎች ለ
SVT30KX
~~Tripp Lite SVT30KX~~ ~~የ SVT30KX አከፋፋይ~~ ~~የ SVT30KX አቅራቢ~~ ~~የ SVT30KX ዋጋ~~ ~~የ SVT30KX አውርድ ዝርዝር~~ ~~SVT30KX~~ ~~SVT30KXT 927 927 927 927 930 SVT30KX 927 927 927 927 Lite.Все права защищены SVT30KX~~ ~~Tripp Lite. Все права защищены SVT30KX~~
TFLFuision SERVICINGVIDEOSATELLITEDEVELOPMENTS – Скачать PDF бесплатно
1 НОЯБРЯ TFLFuision СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ВИДЕОСПУТНИКОВЫЕ РАЗБОРКИ БЕСПЛАТНЫЙ 164-страничный каталог Работа выходного каскада деки видеомагнитофона Panasonic K Модификации спутникового ресивера Apple Newton MessagePad Toshiba Video Fault Notes – Поиск неисправностей телевизора – VCR Clinic DX -TV II> ПУБЛИКАЦИЯ REED BUSINESS 2 T
к захватывающему новому ассортименту каталога Philex wily “Полнейшая справочная информация, в которой перечислены более 160 брендов и тысячи (примерно от 4 000 до 5 000) видеомоделей как в британской, так и в европейской версиях, а также с оригинальными номерами деталей.lndi “двойная перекрестная ссылка для видеоголовок, видео \ ремней и выходных трансформаторов ТВ-линии. ПРОДУКТЫ ДЛЯ ВИДЕО ВКЛЮЧАЮТ: Широкий ассортимент головок, ремней, промежуточных шин, прижимных роликов, муфт, шестерен, холостых колес, шкивов, катушек, переключателей, натяжителей ремни, моторы, сервисные комплекты. ПРОДУКТЫ ДЛЯ ТВ ВКЛЮЧАЮТ: Широкий ассортимент выходных трансформаторов линии и сетевых выключателей. ДИСТАНЦИОННЫЙ КАТАЛОГ 124 сменных элементов управления эмоциями для ТВ, видео и спутников содержит: Исчерпывающий список культур 92 брендов, около 60 моделей, обе Великобритании и европейский.Списки включают модель затылка и номер, номера шасси, а также тип и номер пульта дистанционного управления. Штриховые рисунки оригинальных пультов дистанционного управления, соответствующие сменным пультам Philex. НЕОБХОДИМЫЙ СПРАВОЧНИК ДЛЯ ЛЮБОГО, ПОДКЛЮЧЕННОГО К БИЗНЕСУ ПО РЕМОНТУ ВИДЕО / ТЕЛЕВИЗОРОВ. Позвоните или отправьте нам факс, чтобы получить наш последний каталог для розничных торговцев, оптовых продавцов и дистрибьюторов! (чтобы помочь нам, назовите вашего местного дистрибьютора) PHILEX Pic ТЕЛЕФОН ИЛИ ФАКС ДЛЯ ЗАКАЗА ТЕЛ: / 1919 ФАКС: / 0014 Philex House The Broadway West Hendon. Лондон NW9 7BP
3 `17 ноября 1993 г. В продаже 20 октября Vol.44, № 1, выпуск 517 АВТОРСКОЕ ПРАВО Reed Business Publishing Ltd., 1993 г. Авторские права на все рисунки, фотографии и статьи, опубликованные на телевидении, полностью защищены, а полное или частичное воспроизведение или имитация категорически запрещены. Телевидение принимает все разумные меры предосторожности для обеспечения надежности рекомендаций и данных, предоставляемых читателям. Однако мы не можем гарантировать это и не можем нести за это юридическую ответственность. 13 Лидер 14 Репортажи с видеокамеры Иэна Боудена, Брайана Сторма, Саймона Боджетта, Брайана Дэвидсона и Савио Да Коста.16 Шасси цифрового ТВ Panasonic, Часть 3 Цепи обработки звука и отклонения, а также плата модуляции скорости сканирования. 20 Teletopics 21 Следующий месяц в Television Ray Meadows ПЕРЕПИСКА Вся корреспонденция, касающаяся рекламы, должна быть адресована менеджеру по рекламе, “Television”, Quadrant House, The Quadrant, Sutton, Surrey SM2 5AS. Редакционную корреспонденцию следует направлять в редакционный отдел “Television”, Reed Business Publishing, Quadrant House, The Quadrant, Sutton, Surrey SM2 5AS.ИНДЕКСЫ И БИНДЕРЫ Индексы для томов. 38–42 доступны по цене 3,50 каждая в компании Video Interface Products Ltd., которая также может предоставить сводный пятилетний индекс на диске компьютера. Для получения дополнительной информации см. Стр. 25. Папки с двенадцатью выпусками телеканалов можно получить по 5 штук в Television Binders, 78 Whalley Road, Wilpshire, Blackburn BB1 9LF. Выполняйте чеки к оплате “Television Binders”. ПОДПИСКИ Стоимость годовой подписки составляет 26 в Великобритании, 30 за границу (по обычной почте – стоимость авиапочты по запросу).Отправляйте заказы с оплатой в Quadrant Subscription Services Ltd., Oakfield House, Perrymount Road, Haywards Heath, Sussex, Rh26 3DH. Горячая линия подписки для 24-часового заказа по телефону кредитной карты с указанием INJ. 23 письма 24 Требуется помощь 26 Современные приемы ТВ-приемников, часть 11 Юджин Трандл Работа линейного выходного каскада, схем диод-модулятора и обработка отклонений с контролем I2C. 31 Отчет клиники видеомагнитофона от Ника Бира, Ричарда Ньюмана, Брайана Сторма, Иана Боудена, Юджина Трандла, Майка Лича, Фауза Ахмеда Сумера, Джона Кумбса, Криса Уоттона, Джона Хепворта и Джона Эдвардса.34 Какая жизнь! 35 Тестовый пример Введение в дека K Panasonic Саймон Нэш Достижения в технологии дек привели к созданию деки K, которая используется в новейшей линейке видеомагнитофонов Panasonic. Особенности палубы и аспекты обслуживания. 42 элемента спутниковой сцены от Стива Бичинга, технического специалиста, Криса Уоттона, Д. Лонг, Дэвид Финан и Брайан Сторм. 44 ТВ-отчеты об обнаружении неисправностей от Филипа Бланделла, AMIEIE, Брайана Сторма, Дениса Фоули, Терри Ламуна, Ричарда Флауэрдея, Ричарда Ньюмана, Джона С. Приста, Майка Лича, Джона Хепворта и Джона Эдвардса.Дональд Баллок 47 Тот, кто нас побеждает Рой Бейнс 50 Телевидение на дальней дистанции Роджер Банни НАЗАД НОМЕРА Некоторые старые выпуски доступны по 2,75 каждый в журналах «Предыдущие выпуски телевидения», комната L323, Quadrant House, The Quadrant, Sutton, Surrey SM2 5AS. Выполняйте чеки / почтовые переводы, подлежащие оплате в Reed Business Publishing Ltd. См. Рамку на странице 35. ISSN X 51 Book Review 52 Краткие сведения об обслуживании от Toshiba 54 Персональные цифровые помощники НАШ СЛЕДУЮЩИЙ ВЫПУСК, ОТДЕЛЕННЫЙ ДЕКАБРЬОМ, БУДЕТ ОПУБЛИКОВАН 17 НОЯБРЯ ТЕЛЕВИДЕНИЕ Джорджа Коула
4 iglgoppafffpwggpwow4mitmt, т.t.tmmtmvafropopo; g> dutgwpmwf2! rrarzzrruurrru16a4h5: ahwgaamwauj.ueaanry RIMMIllillgniffMgigling WIRIMMIRIMIIIMIMMAIMIMPtatiimakVatRall
1,6
% PDF- % 1 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 4 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 7 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 10 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 13 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 16 0 obj> endobj 17 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 20 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 23 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 26 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 29 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 32 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 35 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 38 0 obj> endobj 39 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 42 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 45 0 obj> endobj 46 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 49 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 52 0 obj> endobj 53 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 56 0 obj> endobj 57 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 60 0 obj> endobj 61 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 64 0 obj> endobj 65 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 68 0 obj> endobj 69 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 72 0 obj> / ProcSet [/ PDF / Text] / Properties> / ExtGState >>> / Type / Page >> endobj 75 0 obj> endobj 76 0 obj> endobj 77 0 obj> endobj 78 0 obj> endobj 79 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 82 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 85 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 88 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 91 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 94 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 97 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 100 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 103 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 106 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 109 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 112 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> endobj 115 0 obj> / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 120 0 obj> endobj 121 0 объект> endobj 122 0 obj> endobj 123 0 obj> endobj 124 0 obj> endobj 125 0 obj> endobj 126 0 obj> поток HlT TTe,: gp ! A) ~ ZB! `~ \ Ud ZKVu]) ܬ mE] gww>} 4vh |, 9 # +% y2sIRhZj-1eX * ʆ% 2O & * GM | Q? B # 8Mz`n & / – ΂G) Mw | CCC \ f) * F * sH $, = UWYe.

V_RRM,В	600
I_T(RMS) (макс.),А	16
V_DRM (макс. ),В	600
I_FSM (макс.),А	168
I_FT (макс.),мА	50
dV/dt,В/мкс	1000
dI/dt,А/мс	14
T_A,°C	от -40 до 125
Корпус	TO-220AB

TLP627M	Корпорация электронных устройств и систем хранения Toshiba	Оптопара (выход фотодарлингтона), вход постоянного тока, 5000 В среднеквадр., DIP4
SSM3K344R	Корпорация электронных устройств и систем хранения Toshiba	МОП-транзистор, N-канал, 20 В, 3.0 А, 0,071 Ом @ 4,5 В, СОТ-23Ф
SSM3K324R	Корпорация электронных устройств и систем хранения Toshiba	МОП-транзистор, N-канал, 30 В, 4,0 А, 0,056 Ом @ 4,5 В, SOT-23F
SSM6L807R	Корпорация электронных устройств и систем хранения Toshiba	МОП-транзистор, N-канал + P-канал, 30 В, 4 А, 0,0391 Ом при 4,5 В, TSOP6F
SSM3J331R	Корпорация электронных устройств и систем хранения Toshiba	МОП-транзистор, P-канал, -20 В, -4.0 А, 0,055 Ом @ 4,5 В, СОТ-23Ф
SSM3K339R	Корпорация электронных устройств и систем хранения Toshiba	МОП-транзистор, N-канал, 40 В, 2,0 А, 0,198 Ом @ 4,5 В, SOT-23F

የክፍል ቁጥር	SVT30KX
አምራች	Tripp Lite
መግለጫ	SMARTONLINE SVTX СЕРИИ, 3 ФАЗА
የመሪነት ነጻ ሁኔታ / RoHS ሁኔታ

~~В наличии~~ 9 шт.
የዋጋ ዝርዝር (በአሜሪካ ዶላር)	1 шт.
የዋጋ ዝርዝር (በአሜሪካ ዶላር)	3,135 долл. США.111

Симистор вта16 600: BTA16-600BRG, Симистор 16А 600В, 50мА Standard [TO-220AB]

BTA16-600B Симистор на 16 Ампер 600 Вольт

ОПИСАНИЕ

Основные параметры

Регулятор мощности на симисторе BTA12-600

Вта16 600 схема включения | Gadget-apple.ru

Зачем нужна проверка

Разновидности тиристоров

С помощью тестера

С помощью элемента питания и лампочки

Что такое симистор?

Описание принципа работы и устройства

Особенности

Применение

Как проверить работоспособность симистора?

Схема управления мощностью паяльника

НАШ САЙТ РЕКОМЕНДУЕТ:

принцип работы, проверка и включение, схемы. С помощью элемента питания и лампочки

Зачем нужна проверка

Разновидности тиристоров

С помощью тестера

С помощью элемента питания и лампочки

Что такое симистор?

Описание принципа работы и устройства

Особенности

Применение

Как проверить работоспособность симистора?

Схема управления мощностью паяльника

Для схемы “Простой регулятор мощности”

Для схемы “РЕГУЛЯТОР МОЩНОСТИ С ОБРАТНОЙ СВЯЗЬЮ”

Для схемы “Усилитель мощности на 144 МГц”

Для схемы “Симисторный регулятор мощности”

Для схемы “Переключатель мощности паяльника”

Для схемы “Усилитель мощности 200 ВТ на базе TDA 7294”

Описание управления

Блоки силовые симисторные БСС

Назначение блоков силовых симисторных БСС

Технические характеристики

Документация:

«%d0%a1%d0%b8%d0%bc%d0%b8%d1%81%d1%82%d0%be%d1%80 bta12 600sw» на интернет-аукционе Мешок

Проверка симистора и тиристора мультиметром

Что такое симистор, и чем он отличается от классических тиристоров?

Как прозвонить тиристор мультиметром?

Почему тиристор не остался в открытом состоянии?

Проверка симистора мультиметром

Симметричные тиристоры TC106. Симметричные тиристоры TC106 Для «Светодиодного индикатора напряжения»

Принцип действия

Сделай сам

Схема приборов

Сборка

Регулировка мощности

транзистор% 20bj% 20ez техническое описание и примечания по применению

Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder Business & Industrie Räder Pharm.ubi.uz

Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder

Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder

Luftrad Nr9 400 мм Rad Sackkarrenrad Schubkarrenrad Luftreifen 4.80 / 4.00-8 Räder

админ – 213/291 – 上海 航 欧 机电 设备 有限公司

1

0 (РУЧНОЙ ИНСТРУМЕНТ RACHET STYLE)

54

3 Laird 25B0375-100 9CH电阻 器 AC05000001209JAC00

003 3282 9

SVT30KX, Tripp Lite SVT30KX ክምችት አለ.SVT30KX ን በጥራዝ Components-Store.com ይግዙ

Tripp Lite

አንድ ጥያቄ ይጠይቁ

Параметр продукта

ተዛማጅ ምርቶች

ተዛማጅ ዜናዎች ለ

ተዛማጅ ቁልፍ ቃሎች ለ

TFLFuision SERVICINGVIDEOSATELLITEDEVELOPMENTS – Скачать PDF бесплатно

Больше новостей

Добавить комментарий Отменить ответ

админ – 213/291 – 上海航欧机电设备有限公司

3 Laird 25B0375-100 9CH电阻器 AC05000001209JAC00
