Для чего нужен линейный вход?

Posted on 2021-09-02by Концерн АвтоматикаКатегории:Оборудование

Линейный вход — это аналоговый вход для акустического сигнала, который не требует дальнейшей обработки. Этот разъем в персональном компьютере предназначен для подключения акустического оборудования, такого как проигрыватели компакт-дисков и DVD, магнитолы и т.д.

Назначение

Линейный вход (стерео) — это стандартный интерфейс для приема аналоговых сигналов от различных аудиоустройств. Этот разъем используется для подключения устройств с линейным выходом. То есть это вход устройства, уровень входного сигнала которого пропорционален выходному уровню устройства, к которому он подключен. Используйте эти гнезда для подключения гитары, радио, проигрывателя компакт-дисков и т.д. К аудиокарте, выход которой не требует дополнительной обработки.

Конструктивное исполнения разъемов

На звуковых картах персональных компьютеров линейный вход представлен синим (гнездовым) разъемом jack. Этот слот расположен на панели сзади системного блока. У большинства ноутбуков нет линейного входа, но есть гнезда для микрофона и наушников. Обычно они находятся на передней или левой стороне ноутбука.

Настройка линейного входа компьютера

Если вы подключаете к компьютеру внешнее устройство для перезаписи звука, это потребует некоторых настроек. Эту процедуру можно выполнить с помощью стандартных утилит, имеющихся в каждой операционной системе, или с помощью профессионального программного обеспечения. Прежде всего, проверьте драйверы вашей звуковой карты. Часто бывает так, что они устанавливаются неправильно. Для этого зайдите в «Диспетчер устройств» и найдите там свою звуковую карту. Если все работает правильно, значит, драйверы установлены правильно. Если нет, то нужно переустановить. Вставьте штекер подключаемого устройства в линейный (синий) вход звуковой карты. Затем через «Панель инструментов» перейдите в «Звуки и аудиоустройства» и выберите вкладку «Аудио». Затем в разделе записи найдите подключенное устройство и откройте его меню громкости. Затем микшеры для настройки будут выделены. Установите их в соответствии с вашими предпочтениями. Вот и все, можно приступать к захвату звука.

Для чего нужен линейный вход многоканальный?

Этот вопрос часто можно услышать от людей, мало интересующихся музыкой. Однако любой меломан знает: благодаря этому входу можно подключить колонки к DVD-плееру, домашнему кинотеатру или персональному компьютеру в многоканальном режиме (стандарт 5.1 или 7.1), что обеспечит качественное объемное звучание. Устройство, к которому подключаются колонки, должно иметь встроенный декодер многоканального звука и, соответственно, необходимые разъемы.

Заключение

Подводя итог, отметим, что система разъемов, соответствующая линейному входу и выходу, позволяет создать целую сеть из разных акустических устройств, которые будут работать вместе. Они способны дополнять друг друга и усиливать акустические сигналы.

Разъемы звуковых карт

Подробности: Родительская категория: Аудиоустройства; Категория: Компоненты аудиосистемы

Общая информация по звуковым картам и разъёмам

Большинство звуковых карт имеют разъёмы одинакового количества. Через эти миниатюрные (1/8 дюйма) разъемы сигналы подаются с платы на акустические системы, наушники и входы стереосистемы; к аналогичным разъемам подключается микрофон, проигрыватель компакт-дисков и магнитофон. Ноутбуки обычно оборудованы всего двумя разъемами: линейным входом и линейным выходом. Некоторые звуковые адаптеры высокого класса дополнительно содержат разъемы для подключения устройств воспроизведения объемного и цифрового звука стандартов 5.1 и 7.1.

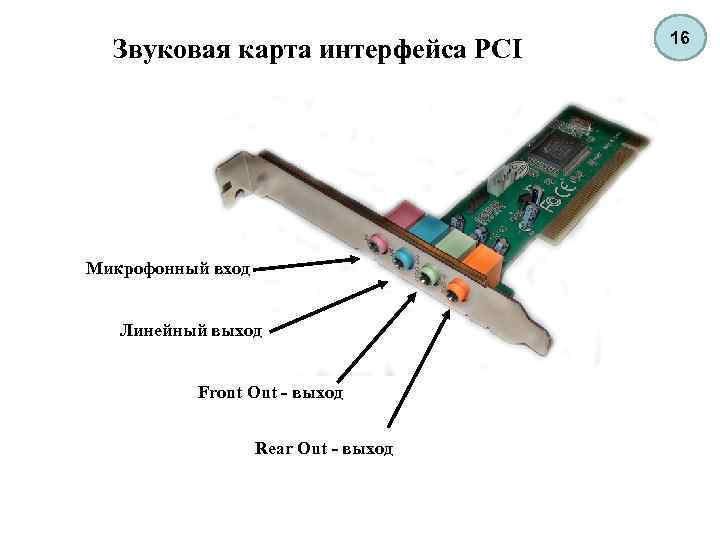

На рисунке показаны четыре типа разъемов, которые обязательно должны быть установлены на вашей звуковой плате. А на втором рисунке представлены стандартные разъемы звуковых карт, которые обычно присутствуют на задней панели материнской платы с интегрированным звуком.

Во многих современных системах с интегрированным звуком используется и другой метод: установка универсального разъема, поддерживающего версию AC’97 стандарта 2.3. Когда в этот разъем подключается звуковое устройство, драйвер открывает диалоговое окно, запрашивающее тип подключенного оборудования: микрофон, наушники, акустическая система и т. п. Драйвер автоматически назначает этому разъему сигнал, поддерживающий данное устройство. В таком случае даже при вставке штекера в неверный разъем (т.е. не в соответствии с цветовой кодировкой) драйвер все равно подведет к нему нужный сигнал. Эту функцию иногда называют автоматическим распознаванием.

Совет!
Чтобы не запутать функцию распознавания, вставляйте штекеры устройств последовательно, затем определяйте тип устройства и только после этого вставляйте следующий штекер.

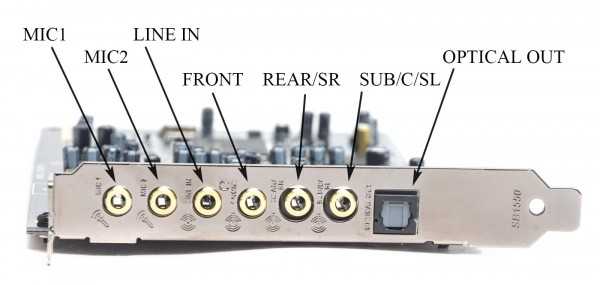

Характеристика разъемов звуковых карт

Ниже перечислены разъемы звуковых карт:

Линейный выход (салатовый). Сигнал с этого разъема можно подать на внешние устройства — акустические системы, наушники или вход стереосистемы. В последнем случае сигнал может быть дополнительно усилен. Как показано на предыдущем рисунке, в некоторых системах салатовая маркировка используется и для определенных разъемов объемного звука, так что внимательно присмотритесь к дополнительным значкам возле разъема или загляните в документацию.
Линейный вход (голубой). Этот входной разъем используется при микшировании звукового сигнала, поступающего от внешней аудиосистемы, и/или его записи на жесткий диск. Некоторые звуковые адаптеры (в частности, Creative Labs Sound Blaster XFi Xtreme Gamer, показанный на первом рис1) используют многоцелевой разъем (в данном примере — FlaxiveJack) для поддержки различных комбинаций линейного входа, подключения микрофона и цифрового оптического входа/выхода (см. документацию к адаптеру).
Разъем для тыльных колонок и наушников (стандартный цвет отсутствует). Практически все современные звуковые адаптеры и настольные системы с интегрированным звуком содержат разъемы для подключения тыловых, центральной и низкочастотной колонок, которые используются в системах объемного звука стандарта 5.1 и выше. Системы, поддерживающие стандарт 5.1, имеют три разъема: один — для фронтальных (стерео), второй — для тыльных (стерео) и третий — для центральной и низкочастотной (сабвуфер) колонок.
Системы с поддержкой стандартов 6.1 и 7.1 могут содержать дополнительный разъем или переназначить с помощью программы для обеспечения дополнительного выхода разъемы тыловых и центральной/низкочастотной колонок. В зависимости от конкретного драйвера для обеспечения объемного звука может понадобиться программа установки, предоставленная производителем. Правда, в некоторых случаях переключения в режим объемного звучания в настройках звука в операционной системе оказывается вполне достаточно.

Микрофонный вход (розовый). К этому разъему звуковой карты подключается микрофон для записи на диск голоса или других звуков. Запись с микрофона является монофонической. Для повышения качества сигнала во многих звуковых платах используется автоматическая регулировка усиления (AGC). Уровень входного сигнала при этом поддерживается постоянным и оптимальным для преобразования. Для записи лучше всего использовать электродинамический или конденсаторный микрофон, рассчитанный на сопротивление нагрузки от 600 Ом до 10 кОм. В некоторых дешевых звуковых платах микрофон подключается к линейному входу.

Примечание!
Если доступен только один разъем линейного выхода, необходимо внимательно подбирать уровни громкости для звуковой карты и активных колонок, чтобы добиться наилучшего качества звучания. Избегайте акустических систем с неизменяемым уровнем усиления.

В дополнение к внешним разъемам некоторые старые звуковые адаптеры имеют один 4-контактный разъем непосредственно на плате — специальный кабель соединяет его с приводом компакт-дисков. Этот кабель обеспечивает прямую передачу звука с музыкальных компакт-дисков непосредственно на адаптер для воспроизведения в акустических системах. Этот тип разъема иногда совпадает с аналогичным разъемом привода CD-ROM.

Проигрывание музыкальных компакт-дисков выполняется одним из следующих способов: звук воспроизводится либо в аналоговой, либо в цифровой форме. Воспроизведение в аналоговой форме осуществляется с помощью аналогового аудиокабеля, соединяющего накопитель со звуковой платой. Этот кабель не передает системной шине данные, которые считываются с компакт-диска; он соединяет аналоговый аудиовыход накопителя CD-ROM непосредственно с усилителем звуковой частоты, размещенным на звуковой плате. Во многих случаях для проигрывания музыкальных компакт-дисков или прослушивания звукового сопровождения, имеющегося во многих компьютерных играх, требуется соединить дисковод CD-ROM со звуковой платой с помощью аудиокабеля.

Современные звуковые карты (включая интегрированные) поддерживают как цифровое воспроизведение, так и прямое аналоговое подключение. Чтобы определить, поддерживается ли цифровое воспроизведение, откройте диалоговое окно свойств привода оптических дисков. Для этого в Диспетчере устройств Windows щелкните правой кнопкой мыши на элементе устройства CD-ROM и выберите в контекстном меню пункт Свойства. Обратите внимание на флажок Использовать цифровое воспроизведение вкладки Свойства: если он недоступен (т.е. не позволяет установить отметку), значит, карта или устройство не поддерживает цифровое воспроизведение.

Оцифрованный звук позволяет использовать различные накопители для проигрывания музыкальных компакт-дисков. Фактически звуковая плата имеет только один аналоговый разъем, поэтому при наличии нескольких накопителей на оптических дисках только один из них, подключенный к звуковой плате с помощью аналогового кабеля, может воспроизводить музыкальные компакт-диски. Чтобы проигрывать аудиодиски на нескольких накопителях, придется активизировать цифровой выход в этих накопителях либо приобрести Y-образный аудиокабель. Цифровой выход или подключение накопителя с помощью аналогового аудиокабеля дает возможность проигрывать музыкальные компакт-диски на любом накопителе CD-ROM/DVD.

Примечание!
Современные версии многих аудиопроигрывателей, таких как проигрыватель Windows Media, способны воспроизводить звук без применения двухжильного цифрового кабеля, с помощью которого накопитель CD-ROM подключается к звуковой плате. Вместо этого подобные программы просто считывают звуковые дорожки с компакт-диска и ‘‘на лету’’ преобразуют их в цифровую форму.

Вперёд >

В чем разница между розовым, синим и зеленым для аудиопортов?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус: Закрыто для дальнейших ответов.

20 июня 2006 г.

20 июня 2006 г.

Добавить закладку

Я думаю, что он имел в виду для компьютера.

Многие встроенные аудиопорты используют розовый/синий/зеленый цвет для своих аудиопортов. У меня тоже оранжево-черный и серый.

Один обычно передний левый/правый, другой задний левый/правый, а третий центральный/сабвуфер. Если у вас выход 7.1 вместо 5.1, 4-й выход — это оставшиеся боковые динамики.

Вам придется обратиться к руководству, чтобы выяснить, какой из них какой. Если у вас его больше нет, проверьте веб-сайт производителя, возможно, он есть на их веб-сайте.

Также может быть установлено программное обеспечение, которое подскажет вам, что к чему.

20 июня 2006 г.
#4
20 июня 2006 г.
Добавить закладку

< BR>

???

Что такое линейный вывод/строка в

20 июня 2006 г.
#6
20 июня 2006 г.
Добавить закладку

Линейный выход — это линейный выход звуковой карты. а линейный вход — это вход линейного уровня для звуковой карты.

Микрофонный вход — это вход уровня микрофона.

20 июня 2006 г.
#9
20 июня 2006 г.
Добавить закладку

Да ладно, теперь ты просто прикалываешься по этому поводу; а комментарий о том, что “если не знаешь, для чего он нужен, то он тебе и не нужен” вполне элитарен.

20 июня 2006 г.
№13
20 июня 2006 г.
Добавить закладку

Я бы ничего не сказал, если бы он не был зол насчет другие ответы, которые не совсем попали в цель, потому что он задавал такой широкий вопрос.

20 июня 2006 г.
№14
20 июня 2006 г.
Добавить закладку

Арсей? Перед ответом Болеро у него был один ответ – плохо написанный, но все равно ничего “дурацкого” в нем нет.

Все равно я его брошу. pugfug, просто скажи это немного лучше в будущем.

21 июня 2006 г.
№15
21 июня 2006 г.
Добавить закладку

Нет, весь смысл PC99, чтобы установить единую схему цветового кодирования разъемов для ПК, чтобы пользователи могли быстро правильно подключить все, не ища крошечные буквы или тусклые символы, характерные для производителя.

21 июня 2006 г.
# 18
21 июня 2006 г.
Добавить закладку

quote:

Первоначально опубликовано penguinboy:

quote:

Первоначально опубликовано _Rand_:< br> Вам придется обратиться к руководству, чтобы выяснить, что есть что.

Нет, весь смысл цветового кодирования PC99 заключается в том, чтобы установить единую схему цветового кодирования разъемов для ПК, чтобы пользователи могли быстро правильно подключить все, не ища крошечные буквы или слабые символы производителя.

Ну да, но предложение ему посмотреть это в руководстве дает ему ценный ресурс для самостоятельного поиска информации, а мне – причину полениться и не искать ее для него.

Мне не особенно нравится держать людей за руки, когда информация легкодоступна для них во многих местах, особенно в тех, которые поставляются с рассматриваемым продуктом. Если бы он дал мне больше информации, я мог бы указать ему более конкретное место, например, инструкции, которые дает вам большинство программ для звуковых карт. Хотя, если честно, я не догадался проверить стандарты цвета в Википедии.

Кроме того, я использую в своей системе только наушники, так что я не знаю всех выходных сигналов навскидку.< br>
РЕДАКТИРОВАТЬ:

Будьте прокляты за то, что заставили меня не лениться.

Я проверил руководство по своей доске.

Синий — линия на розовом
— микрофон
Зеленый — передние динамики
Серый — тыловые динамики
Черный — боковые динамики
Оранжевый — центр/саб

Не соответствует PC99 спецификаций для последних трех вообще. Черт, серый даже не правильный цвет, он должен быть коричневым — Посмотреть изображение здесь: https://cdn.arstechnica.net/forum/smilies/biggrin.gif –.

Что еще хуже , У меня есть Soundblaster X-fi, на котором все разъемы золотые — Посмотреть изображение здесь: https://cdn.arstechnica.net/forum/smilies/biggrin.gif –.

22 июня 2006 г.
# 19
22 июня 2006 г.
Добавить закладку

Розовый справа — Посмотреть изображение здесь: http://episteme.arstechnica.com/groupee_common/emoticons/icon_biggrin.gif —
Я ненавижу код цвета, я до сих пор их путаю

22 июня 2006 г.
#20
22 июня 2006 г.
Добавить закладку

Рад помочь. Пусть ваша звуковая карта никогда не страдает от статики!

22 июня 2006 г.
# 21
22 июня 2006 г.
Добавить закладку

Делайте то же, что и я, с абсолютно разряженной памятью каждый раз, когда я перемещаю свой компьютер (довольно часто, как это происходит)

Подключите все биты и найдите для себя, в конце концов все получается хорошо (хотя мой дерьмовый софт для звукового микшера настроен на цвета на 3 выхода)

Статус
Закрыто для дальнейших ответов.
Аудиопорты/гнезда материнской платы с указанием цвета
СОДЕРЖАНИЕ
1
Если вы когда-либо подключали к материнской плате какие-либо аудиопорты, я уверен, вы видели множество аудиопортов, разбросанных по стороне материнской платы.
Для чего они вообще нужны? А зачем тебе так чертовски много?
И именно это я объясню в этой статье.

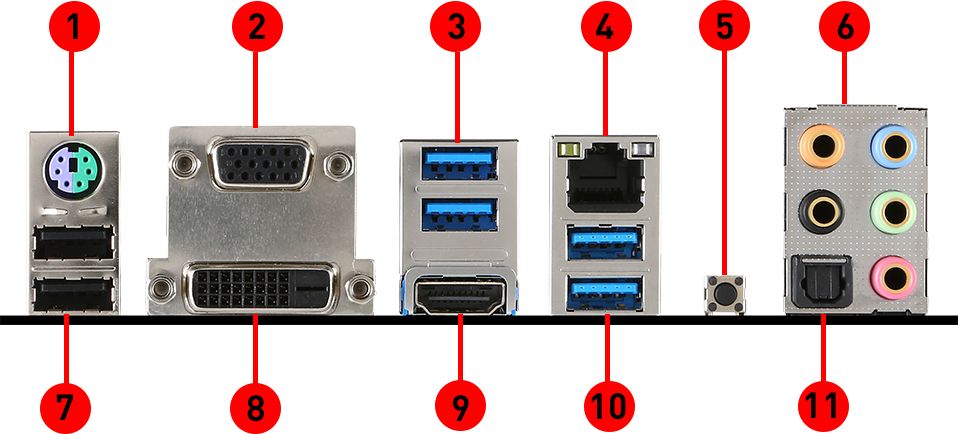

Основные аудиопорты материнской платы
Это три основных аудиопорта, которые вы найдете практически на каждой материнской плате. Они обеспечивают все необходимые звуковые функции.
Голубой — линейный вход
Светло-синий порт, или «линейный вход», как его называют технически, — это порт, который вы используете, когда хотите подключить какое-либо аудио к ПК.
Это означает, что все, от CD/DVD-проигрывателей, усилителей, микшеров, определенных инструментов, микрофонов и практически всего, что может 9Выход аудио 0621 можно подключить к порту линейного входа.
Однако то, что вы можете, не означает, что вы должны это делать.
Например, вы можете подключить микрофон к линейному входу, и он, скорее всего, будет работать, но ваш линейный порт, вероятно, не будет иметь такого же уровня усиления, как фактический микрофонный вход.
Таким образом, вы, скорее всего, получите очень тихий звук при использовании порта линейного входа по сравнению с использованием порта микрофонного входа.
Светло-зеленый — линейный выход/передний динамик/наушники
Светло-зеленый порт, или «линейный выход», как он технически известен, — это порт, который вы используете, когда хотите получить какое-то аудио из ПК.
Таким образом, к порту линейного выхода можно подключить все, от наушников, динамиков и всего, что может воспроизводить звук.
В системе объемного звучания порт линейного выхода также предназначен для подключения фронтальных динамиков.
Розовый — вход для микрофона
И завершает главный тройной элемент — розовый порт или порт «микрофон», как его технически называют.
Как следует из названия, это порт, который вы используете, когда хотите подключить микрофон к ПК.
Это так просто.
Объемный звук Аудиопорты материнской платы
Это аудиопорты, которые есть на большинстве материнских плат, но некоторые материнские платы предпочитают их не использовать.
Они обеспечивают возможности объемного звучания, позволяя разделить звук между передней, задней и боковой частями для более полного погружения.
Оранжевый – CS-Out/Center/Subwoofer
Оранжевый порт или порт «CS-Out» — это порт, который вы используете, когда у вас есть выделенный сабвуфер или центральный динамик в вашей аудиосистеме, и вы хотите отправить на него изолированный сигнал центрального/басового канала, который вы получаете. средства массовой информации, поддерживающие объемный звук.
Если у вас есть какие-либо передние динамики, звуковая панель или отдельный сабвуфер, их следует подключить к этому порту.
Черный — RS-Out/тыловые динамики
Черный порт или порт «RS-Out» — это порт, который вы используете, когда в вашей аудиосистеме есть задние динамики и вы хотите отправлять на них изолированные сигналы тыловых каналов. вы получаете объемный звук, поддерживающий медиа.
Если у вас есть какие-либо задние динамики, вы должны подключить их к этому порту.
Серый/белый — SS-Out/боковые динамики
Серый/белый порт или порт «SS-Out» — это порт, который вы используете, когда в вашей аудиосистеме есть боковые динамики и вы хотите передать их изолированно , сигналы бокового канала, которые вы получаете в носителях, поддерживающих объемный звук.
Если у вас есть какие-либо боковые динамики (прямо слева и справа, , а не спереди ), это порт, к которому вы должны подключить их.
Другие аудиопорты материнской платы
Это более экзотические аудиопорты, относительно которых вопрос о том, могут ли они быть на материнской плате, практически неизвестен, потому что не так много людей используют эти порты.
Выход High Power Out 6,35 мм
Изображение предоставлено MSI
Это аудиопорт, который можно найти лишь на нескольких высокопроизводительных материнских платах. По сути, это линейный выход, но он может выдавать гораздо больше энергии для работы с наушниками высокого класса.
Большинство людей с такими высококачественными наушниками обычно выбирают выделенные ЦАП и усилители, поэтому такой порт в основном бесполезен, но все равно приятно видеть.
Выход S/PDIF
Изображение предоставлено: MSI
S/PDIF или «Sony/Philips Digital Interconnect Format» — это еще один тип аудиопорта, который вы можете найти на своей материнской плате.
Он похож на порт линейного выхода, но вместо вывода аналоговых сигналов он выводит цифровые сигналы прямо с вашего ПК без их преобразования.
В основном используется для домашнего кинотеатра и других аудиоприложений, где требуется высококачественная передача звука.
Порт S/PDIF может пригодиться, если у вас есть система объемного звучания для домашнего кинотеатра с портом S/PDIF.
В этой ситуации вы можете просто соединить два динамика одним кабелем вместо того, чтобы подключать все динамики к аналоговым портам по отдельности.
Коаксиальный выход
Изображение предоставлено: MSI
Коаксиальный выходной порт — это то же самое, что и порт S/PDIF, только с другим разъемом.
Что делать, если на материнской плате нет аудиопортов с цветовой маркировкой или есть только один?
Если ваша материнская плата не имеет цветовой маркировки и символов, показывающих, какой порт к чему, лучшее, что вы можете сделать, это заглянуть в руководство по материнской плате.
Если у вас нет физического руководства, просто введите в Google модель материнской платы, и вы найдете руководство для загрузки на веб-сайте производителя.
И если на вашей материнской плате выделен только один порт, скорее всего, это порт линейного выхода.
Это должно дать вам хорошую систему отсчета, чтобы выяснить, где находятся остальные порты, но все же лучше посмотреть в вашем руководстве, чтобы точно определить, какой порт какой.
Часто задаваемые вопросы
К какому порту(ам) следует подключаться при установке с двумя динамиками?
Если у вас есть установка с двумя динамиками и двумя кабелями RCA или медными кабелями для каждого динамика, вам в первую очередь потребуется усилитель.
Подключите динамики к усилителю, а затем подключите усилитель к порту линейного выхода.
Если у вас есть активные динамики, которые соединяются друг с другом с помощью штекера 3,5 мм, просто подключите их к порту линейного выхода.
К какому порту(ам) следует подключаться, если у вас установлена конфигурация 3.1?
Подключите динамики к усилителю, а затем подключите соответствующий вход (задний, боковой или передний) к портам RS-Out/SS-Out/Line-Out.
После этого подключите центр/сабвуфер к порту CS-out.
К какому порту(ам) следует подключаться, если у вас установлена система 5.1?
Это то же самое, как если бы у вас была установка 3.1. Просто убедитесь, что вы подключаете правильный набор динамиков к правильному порту.
сзади на тыл, из стороны в сторону.
К какому порту(ам) следует подключаться, если у вас установлена конфигурация 7.1?
Подключите динамики к усилителю, а затем подключите задние динамики к порту RS-Out, боковые динамики к порту SS-Out, центральный/сабвуфер к порту CS-out, а передние боковые динамики к порту Line. – Выходной порт.
К какому порту(ам) следует подключать наушники?
К линейному выходу следует подключить наушники.
Если у вас есть разъем 6,35 мм, а на материнской плате также есть порт 6,35 мм, я бы посоветовал вам вместо этого подключиться к нему.
Все ли аудиопорты на материнских платах одинаковы?
Расположение и количество аудиопортов материнской платы на самом деле не стандартизированы, но большинство производителей материнских плат следуют Руководству по проектированию систем ПК, созданному Microsoft и Intel в 90-х годах.
Таким образом, большинство материнских плат имеют от 6 до 5 аудиопортов, как правило, в одном месте (на одной стороне задней панели ввода-вывода) с одинаковым расположением портов.
Но есть несколько необычных материнских плат, которые могут иметь больше или меньше портов и странную компоновку.
Но это не должно вас беспокоить, если только вы не покупаете крайне экзотическую материнскую плату.
