Системы заземления TN-S, TN-C, TNC-S, TT, IT

При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.

Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается.

В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.

Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.



Виды систем искусственного заземления

Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» – комбинированный и раздельный.

  • T — заземление.
  • N — подключение к нейтрали.
  • I — изолирование.
  • C — объединение функций, соединение функционального и защитного нулевых проводов.
  • S — раздельное использование во всей сети функционального и защитного нулевых проводов.

В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.



1. Системы с глухозаземлённой нейтралью (системы заземления TN)

Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:

  • N — функциональный «ноль»;
  • PE — защитный «ноль»;
  • PEN — совмещение функционального и защитного нулевых проводников.

Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется.

На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».

Система заземления TN-C

Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..

Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют.

Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .

Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.

В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.

Система TN-S

Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.

В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.

Система TN-C-S

С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» – ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».

Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.

Система заземления TT

При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.

Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.



2. Системы с изолированной нейтралью

Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.

Система IT

Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.



Надежное заземление — гарантия безопасности

Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.

Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное – жизнь человека.




Смотрите также:


Смотрите также:

Система заземления TN-C | Заметки электрика

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

Начинаю серию статей про системы заземления. И сегодня Вашему вниманию я представляю статью на тему системы заземления TN-C.

Для чего же нужно знать про системы заземления?

Да все очень просто. Когда мы приобретаем квартиру, дачу или дом (коттедж), мы сталкиваемся с многочисленными вопросами в области электричества. В ответ же слышим разносторонние ответы от специалистов. Кто-то советует провести монтаж контура заземления, другие дают совет по занулению электрооборудования, а третьи вообще говорят все оставить как есть.

Как же понять — кто прав, а кто нет? Какого мнения стоит придерживаться?

Впредь чтобы не возникало подобных вопросов, мы с Вами подробно и поочередно познакомимся со всеми системами заземления.

Система заземления TN-C

Самая старая и распространенная система заземления, которая существовала в нашей стране очень долгое время и, к сожалению, продолжает существовать — это система TN-C.

Заземление в такой системе выполнено следующим образом: контур заземления (другими словами заземляющее устройство ЗУ) выполнен на трансформаторной подстанции ТП, питающей наш дом.

Нулевой проводник соединен с контуром заземления и приходит к потребителю одним проводом (PEN) в качестве защитного и рабочего проводника. Нулевой проводник в данной системе так и называется — PEN проводник.

Для наглядности приведу схему этажного щита на 3 квартиры на примере жилого дома.



Электропроводка в таком случае выполняется кабелями с двумя жилами (фаза, PEN) при однофазном питании квартиры или с четырьмя жилами (А,В,С, PEN) при трехфазном питании.

В розетках отсутствуют контакты защитного заземления. Если корпус электрооборудования (электрический прибор, корпус щитка или сборки) соединим с PEN проводником, то такая защита будет называться занулением.



Достоинства системы TN-C

Система TN-C обладает всего одним достоинством — электромонтаж такой системы относительно прост и является дешевым.

Недостатки системы заземления TN-C

А вот про недостатки поговорим подробнее.

В этой системе заземления существует угроза поражения людей электрическим током, что приводит к плачевным ситуациям. Вот пример несчастного случая на производстве, можете ознакомиться с ним.

Если Вам специалист-электрик рекомендует провести электромонтаж с системой заземления TN-C, то сразу же отказывайтесь от такого электрика.

Система заземления TN-C. Что делать? Как исправить?

Уважаемые, потребители электрической энергии. В данной ситуации отчаиваться не стоит, т.к. при реконструкции (модернизации) и вновь монтируемых объектах устанавливать систему TN-C строго запрещено!!!

Энергоснабжающим организациям, обслуживающим электрические сети наших домов, необходимо (рекомендовано) систему TN-C перевести на систему заземления TN-C-S или  TN-S, путем модернизации схем электроснабжения. Но в связи с отсутствием финансовых средств, энергоснабжающие организации делают проще. Они на вводе в дом устанавливают повторное заземление нулевого проводника. А далее производят разделение PEN проводника на два отдельных проводника:

  • нулевой рабочий проводник N
  • защитный проводник PE

Более подробно об этом Вы можете прочитать в статье про разделение PEN проводника.

Если Вы не представляете как самостоятельно определить систему заземления Вашей квартиры или дома, то пригласите специалистов электролаборатории.

P.S. А у Вас какая система заземления используется в Вашей квартире?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Системы заземления TN,TT,TN-C,TN-S,TN-C-S, IT | elesant.

ru



Основные понятия в теме типы заземления

Чтобы разобраться с системами заземления определюсь с основными понятиями, которые будут использоваться в этой статье. Вы, конечно, можете прочитать пункты 1.7.3-1.7.7 главы 7, ПУЭ, если любите первоисточники. Здесь я не буду переписывать ПУЭ, просто расскажу, что нужно понимать под отдельными словами в этой статье.

Прежде всего, что такое заземление эклектической сети, по сути

Заземление электрической сети это соединение всех открытых для прикосновения токопроводящих частей электроприборов (например, корпусов) и доступной арматуры (например, металлические водопроводные трубы) с землей (в буквальном смысле).

Зачем нужно заземление?

Земля, вернее проводящая часть земли, имеет нулевой электрический потенциал в любой своей точке. Части электроприборов, по которым в нормальном режиме не протекает электрический ток, совершенно безопасны для человека. Другая ситуация в аварийной ситуации при которой по корпусу бытового прибора начинает течь ток. В такой аварийной ситуации прикосновение к корпусу будет представлять серьезную опасность для человека. Именно для защиты человека от поражения электрическим током, а также для защиты от последствий электроаварий (например, пожара) и предназначено ЗАЗЕМЛЕНИЕ.

Почему заземление защищает человека?

Как я сказал, проводящая часть Земли имеет нулевой электрический потенциал. Если на стороне проводника соединенного с землей возникает электрический потенциал (возникает аварийная ситуация), то он будет стремиться сравняться с нулевым потенциалом земли и ток потечет по направлению земли. Специальный электроприбор, отвечающий за аварийное отключение электропитания, также соединен с землей. Между аварийным проводником и устройством защиты возникает электрическая цепь, которая и отключает аварийный участок от электропитания.

Но эта схема защиты сработает, если все элементы электросети соединены с землей. Причем говоря обо всех элементах сети, имеется в виду элементы сети от генераторов подающих электропитания до простой розетки в квартире.

При этом. Схема, по которой сделано заземление основного генератора (источника) электропитания электросети должна совпадать со всеми схемами заземления этой сети. Вернее наоборот. Схемы заземления сети должны соответствовать схеме заземления источника электропитания.

Разделяют три основные системы заземления электросети TN;TT; IT

Система заземления TN (открытые части соединены с нейтралью)

При системе заземления TN одна точка источника питания электрической сети соединяется с землей при помощи заземляющего электрода и заземляющих проводников. Заземляющий электрод имеет непосредственный контакт с землей. При системе заземления TN открытые проводящие части соединяются с нейтралью, а нейтраль соединяется с землей.

Система TN-C

Если нейтраль объединена с защитными проводами (землей) на всем протяжении электросети, такая система называется и обозначается TN-C.

Система TN-S

Если нейтраль и защитный проводники разделены на всем протяжении электросети, а объединяются только у источника питания, такая система называется TN-S.

Система заземления TN-C-S

Система заземления, при которой разрешено применение и системы заземления TN-C (4-х/2-х проводной) и системы заземления TN-S (5-ти/3-х проводной).

Важно! При системе заземления TN-C-S, запрещено использовать систему TN-C ниже системы TN-S,так как любой обрыв нейтрали в системе TN-C приведет к обрыву защитного провода после системы TN-S.(смотри рисунок)

Система заземления TT-заземленная нейтраль

При системе заземления ТТ средняя точка источника питания соединяется с землей. Все проводящие части электросети соединяются с землей через заземляющий электрод отличный от электрода источника питания. При этом зоны растекания обоих электродов могут пересекаться.



Система заземления IT –изолированная нейтраль

При системе заземления IT полностью изолирована для всей электросети или сопротивление соединения с землей стремится к бесконечности.

На этом все! Относитесь к электрике с почтением!

©Elesant. ru

Другие статьи раздела: Электрические сети



Системы заземления TN-C, TN-S, TNC-S, TT, IT со схемами

Важнейшей частью проектирования, монтажа и дальнейшей эксплуатации оборудования и электроустановок является правильно выполненная система заземления. В зависимости от используемых заземляющих конструкций, заземление может быть естественным и искусственным.

Естественные заземлители представлены всевозможными металлическими предметами, постоянно находящимися в земле. К ним относится арматура, трубы, сваи и прочие конструкции, способные проводить ток. Но электрическое сопротивление и другие параметры, присущие этим предметам, невозможно точно проконтролировать, и спрогнозировать. Поэтому с таким заземлением нельзя нормально эксплуатировать любое электрооборудование. Нормативными документами предусматривается только искусственное заземление с использованием специальных заземляющих устройств.

Классификация систем заземления

В зависимости от схем электрических сетей и других условий эксплуатации, применяются системы заземления TN-S, TNC-S, TN-C, TT, IT, обозначаемые в соответствии с международной классификацией. Первый символ указывает на параметры заземления источника питания, а второй буквенный символ соответствует параметрам заземления открытых частей электроустановок.

Буквенные обозначения расшифровываются следующим образом:

  • Т (terre – земля) – означает заземление,
  • N (neuter – нейтраль) – соединение с нейтралью источника или зануление,
  • I (isole) соответствует изоляции.

Нулевые проводники в ГОСТе имеют такие обозначения:

  • N – является нулевым рабочим проводом,
  • РЕ – нулевым защитным проводником,
  • PEN – совмещенным нулевым рабочим и защитным проводом заземления.

Система заземления TN-C

Заземление TN относится к системам с глухозаземленной нейтралью. Одной из его разновидностей является заземляющая система TN-C. В ней объединяются функциональный и защитный нулевые проводники. Классический вариант представлен традиционной четырехпроводной схемой, в которой имеется три фазных и один нулевой провод. В качестве основной шины заземления используется глухозаземленная нейтраль, соединяемая со всеми токопроводящими открытыми деталями и металлическими частями, с помощью дополнительных нулевых проводов.

Главным недостатком системы TN-C является потеря защитных качеств при отгорании или обрыве нулевого проводника. Это приводит к появлению напряжения, опасного для жизни, на всех поверхностях корпусов устройств и оборудования, где отсутствует изоляция. В системе TN-C нет защитного заземляющего проводника РЕ, поэтому у всех подключенных розеток заземление также отсутствует. В связи с этим для всего используемого электрооборудования требуется устройство зануления – подключение деталей корпуса к нулевому проводу.

В случае касания фазного провода открытых частей корпуса, произойдет короткое замыкание и срабатывание автоматического предохранителя. Быстрое аварийное отключение устраняет опасность возгорания или поражения людей электрическим током. Категорически запрещается использовать в ванных комнатах дополнительные контуры, уравнивающие потенциалы, в случае эксплуатации заземляющей системы TN-C.

Несмотря на то что схема tn-c является наиболее простой и экономичной, она не используется в новых зданиях. Эта система сохранилась в домах старого жилого фонта и в уличном освещении, где вероятность поражения электрическим током крайне низкая.

Схема заземления TN-S, TN-C-S

Более оптимальной, но дорогостоящей схемой считается заземляющая система TN-S. Для снижения ее стоимости были разработаны практические меры, позволяющие использовать все преимущества данной схемы.

Суть этого способа заключается в том, что при подаче электроэнергии с подстанции, применяется комбинированный нулевой проводник PEN, соединяемый с глухозаземленной нейтралью. На вводе в здание он разделяется на два проводника: нулевой защитный РЕ и нулевой рабочий N.

Система tn-c-s обладает одним существенным недостатком. При отгорании или каком-либо другом повреждении проводника PEN на участке от подстанции до здания, на проводе РЕ и деталях корпуса приборов, связанных с ним, возникает опасное напряжение. Поэтому одним из требований нормативных документов по обеспечению безопасного использования системы TN-S, являются специальные мероприятия по защите провода PEN от повреждений.

Схема заземления TT

В некоторых случаях, когда электроэнергия подается по традиционным воздушным линиям, становится довольно проблематично защитить комбинированный заземляющий проводник PEN при использовании схемы TN-C-S. Поэтому в таких ситуациях применяется система заземления по схеме ТТ. Ее суть заключается в глухом заземлении нейтрали источника питания, а также использовании четырех проводов для передачи трехфазного напряжения. Четвертый проводник используется в качестве функционального нуля N.

Подключение модульно-штыревого заземлителя осуществляется чаще всего со стороны потребителей. Далее он соединяется со всеми защитными проводниками заземления РЕ, связанными с деталями корпусов приборов и оборудования.

Схема TT применяется сравнительно недавно и уже хорошо зарекомендовала себя в частных загородных домах. В городах система ТТ применяется на временных объектах, например, торговых точках. Подобный способ заземления требует использования защитных устройств в виде УЗО и выполнения технических мероприятий по защите от грозы.

Система заземления IT

Рассмотренные ранее системы с глухозаземленной нейтралью хотя и считаются достаточно надежными, однако обладают существенными недостатками. Значительно безопаснее и совершеннее являются схемы с нейтралью, полностью изолированной от земли. В некоторых случаях для ее заземления применяются приборы и устройства, обладающие значительным сопротивлением.

Подобные схемы используются в системе заземления IT. Они наилучшим образом подходят для медицинских учреждений, сохраняя бесперебойное питание оборудования жизнеобеспечения. Схемы IT хорошо зарекомендовали себя на энергетических и нефтеперерабатывающих предприятиях, других объектах, где имеются сложные высокочувствительные приборы.

Основной деталью системы IT является изолированная нейтраль источника I, а также контур защитного заземления Т, установленный на стороне потребителя. Подача напряжения от источника к потребителю производится с использованием минимального количества проводов. Кроме того, выполняется подключение к заземлителю всех токопроводящих деталей, имеющихся на корпусах оборудования, установленного у потребителя. В системе IT нет нулевого функционального проводника N на участке от источника до потребителя.

Таким образом, все системы заземления TN-C, TN-S, TNC-S, TT, IT обеспечивают надежное и безопасное функционирование приборов и электрооборудования, подключаемых к потребителям. Использование этих схем исключает поражение электротоком людей, пользующихся оборудованием. Каждая система применяется в конкретных условиях, что обязательно учитывается в процессе проектирования и последующего монтажа. За счет этого обеспечивается гарантированная безопасность, сохранение здоровья и жизни людей.

Контроллер TNC-2 для солнечного коллектора система под давлением

Полное описание
Контроллер модели TNC-2 разработан специально для работы с системами, работающими под давлением, которые комплектуются вакуумными трубками типа heat-pipe.

Конструкция контроллера обеспечивает удобную и быструю установку, а также стабильность и точность при работе оборудования. Прибор отличается стильным внешним видом, благодаря черной блестящей верхней крышке.

Основные функции контроллера TNC-2

1. Самотестирование при включении: Звуковой сигнал при запуске указывает, что устройство находится в нормальном рабочем состоянии.

2. Индикация температуры воды: Показывает действительную температуру воды в водяном баке.

3. Время: Постоянно отображаются показания времени.

4. Настройка верхнего предела нагрева: Возможна установка верхнего предела температуры нагрева в диапазоне 30°C – 80°C (это означает автоматическое выключение нагрева в случае работы в режиме ручного управления или постоянного нагрева при достижении определенной температуры).

5. Настройка нижнего предела нагрева: Возможна установка нижнего предела температуры нагрева в диапазоне 30°C – 80°C (это означает автоматическое включение нагрева, когда запущен режим постоянного нагрева и температура опускается ниже заданного уровня).

6. Выбор времени нагревания («Timing heating»): Можно задать 4 временные точки для таймера с ежедневной «установкой времени нагревания». Время может быть задано с точностью до минуты, температура может быть установлена в диапазоне 30 – 80°C. Если Вы хотите выключить 1 установку из выбранных для времени нагревания, достаточно только установить таймер на время «24:00».

7. Постоянный нагрев («Constant heating»): Когда температура опускается ниже нижнего предела, автоматически включается нагрев; когда температура достигает верхнего предела, нагрев автоматически выключается.

8. Быстрый нагрев («Heating shortly»): Позволяет вручную выключить или включить функцию нагрева (“Heating”).

9. Сброс параметров («Parameters reset»): Позволяет вернуть все параметры контроллера к заводским установкам.

Контроллер TNC 2 торговой марки АНДИ Групп имеет высокое качество и обеспечивает стабильные рабочие характеристики.

Hager SPA300Z Молниеразрядник, комбиконтроллер 3х полюсный T1+T2 22,5 kA TNC System

Общая информация

Комбинированный разрядник 3-полюсный TN + T2 22,5 кА система TNC.

Производитель:

Jung


Техническое описание

3-полюсный комбинированный разрядник для систем TN-C 230/400 В для использования в зоне предварительного счетчика в соответствии с директивой VDN Тип 1 по EN 61643-11 Ограничение тока в закрытом корпусе Герметичный, не разряжающийся дизайн, может быть зафиксирован непосредственно на шинах в нижнем клеммном отсеке положения счетчика без инструментов ,
Энергетическая координация в соответствии с DIN V VDE V 0185-4 для разрядников типа 2 и 3, а также непосредственно к клемме. Предохранительная защита при подключении к дому до 160 A г / гГ. Функциональная проверка с помощью кнопки, клавишиша со световым индикатором.

Дополнительные технические данные для 3-полюсного разрядника Hager SPA300Z T1 + T2 22,5 кА система TNC

Максимальная разрядная мощность (Imax) или импульсный ток молнии (Iimp): 22,5 кА
Уровень защиты вверх: 1,5 кВ
Конфигурация системы: TN-C,
Пилотный свет: индикация отказа
частота: 50/60 Гц
Polart: 3 р
Количество модулей: 3
Рабочая температура: От -40 до 80 градусов по Цельсию
Температура хранения: От -40 до 80 градусов по Цельсию
Сечение соединения с гибким проводником: 35mm²
Сечение соединения с жестким проводником: Макс. 50 мм²
Полная потеря мощности при номинальном токе: 0,1 Вт
крутящий момент: 3,6Nm
Высота установленного продукта: 206 мм
Широко установленный продукт: 54 мм
Глубоко установленный продукт: 88 мм
Номинальное напряжение Uc в соответствии с IEC61643-1: 255 В
Класс требований IEC61643-1 / VDE0675-6: 1 / B / T1
Сигнальный контакт для удаленного отображения: нет

Система заземления TN-C, схема, особенности, видео, достоинства и недостатки

Зачем каждому человеку знать о том, что представляют собой системы заземления? Все предельно просто. Когда осуществляется покупка нового жилья, например, квартиры либо коттеджа, то могут возникнуть различного рода вопросы, связанные с электричеством. Специалисты в этой области способны предоставить самые разнообразные ответы, при этом обыкновенному человеку достаточно сложно понять, кто именно является прав. Чтобы подобные вопросы в будущем никогда не волновали, следует самостоятельно ознакомиться с системами заземления.

Система заземления TN-C

На сегодняшний день систему TN-C можно смело назвать старейшей в своей области. В этой системе заземление выполнено так: контур заземления сосредоточен на трансформаторной подстанции, благодаря которой осуществляется питание непосредственно самого дома. Что касается нулевого проводника, то он соединен с контуром заземления, проходя при этом к потребителю при помощи одного провода (PEN), выступая в роли рабочего и защитного проводника. Название же нулевого проводника нехитрое – PEN проводник.

Электропроводка в системе представлена кабелями из двух жил, если наблюдается однофазное питание жилья. В случае с трехфазным питанием имеется четыре жилы – A, B, C и PEN.

Преимущества системы

У данной системы, к сожалению, всего одно достоинство, которое заключается в весьма простом и дешевом электромонтаже.

Недостатки системы

Имеется вероятность поражения человека электротоком, что нередко приводит к не самым приятным результатам.

Как исправить систему?

В случае реконструкции объектов строго запрещается устанавливать систему заземления TN-C. То же самое касается и вновь монтируемых объектов. В таких ситуациях энергоснабжающие организации обязаны переводить имеющуюся систему, на более современную систему заземления, название которой TN-C-S либо TN-S. Но по причине отсутствия надлежащего финансирования, энергоснабжающие организации несколько упрощают себе работу. На вводе в квартиру производится очередное заземление нулевого проводника. В дальнейшем они осуществляют разделение PEN-проводника на два отдельных проводника:

— PE защитный проводник;

— N нулевой проводник.

Если владелец дома не в состоянии определить систему заземления в собственном доме или коттедже, то крайне рекомендуется обратиться к специалистам электролаборатории. {source}

<iframe width=»760″ height=»455″ src=»https://www.youtube.com/embed/3knqeHEAdlg» frameborder=»0″ allowfullscreen

></iframe

>
{/source}

Система заземления

TNC։ Подробное объяснение

Заземление электросети требует, чтобы ее сетевое оборудование и электрооборудование потребителя было заземлено, чтобы обеспечить безопасность и снизить вероятность повреждения оборудования. Эффективное заземление предотвращает длительные перенапряжения и сводит к минимуму риск поражения электрическим током. Заземление также обеспечивает заранее определенный путь для токов утечки на землю, которые находят применение при отключении неисправной установки или цепи путем срабатывания защитных устройств.В этой статье мы обсудим метод заземления TNC. Прочтите этот новый блог в Linquip, чтобы узнать больше об этих типах систем заземления .

Характеристики системы заземления TNC

Нейтральный провод также используется в качестве защитного проводника и называется проводником PEN (защитное заземление и нейтраль). Эта система не разрешена для проводов сечением менее 10 мм2 или переносного оборудования.

Система TN-C требует эффективного эквипотенциального окружения внутри установки с рассредоточенными заземляющими электродами, расположенными как можно более равномерно.Это связано с тем, что PEN-проводник является одновременно нейтральным проводником и одновременно несет токи дисбаланса фаз, а также гармонические токи третьего порядка (и их кратные). Поэтому PEN-провод должен быть подключен к нескольким заземляющим электродам в установке.

В системе TNC функция защитного провода имеет приоритет над функцией нейтрали, и, в частности, провод PEN всегда должен быть подключен к клемме заземления нагрузки. Перемычка также используется для подключения этой клеммы к нейтральной клемме.

Схема системы заземления TNC

В методе заземления TNC Функции нейтрали и защиты объединены в одном проводе всей системы. (PEN – защитная заземленная нейтраль).

Источник питания напрямую подключен к земле, а все открытые проводящие части установки подключены к PEN-проводу.

Схема системы показана на рисунке ниже.

Что означает TNC?

В обозначении метода электропитания, установленном Международной электротехнической комиссией (МЭК), первая буква обозначает взаимосвязь между энергосистемой и землей.Например, T указывает, что нейтральная точка заземлена напрямую.

Вторая буква указывает на электропроводящее устройство, подключенное к земле. Например, N означает, что нагрузка защищена нулем.

Третья буква обозначает комбинацию рабочего нуля и защитной линии. Например, C указывает, что рабочая нейтральная линия и линия защиты являются одним целым, например система заземления TNC. S указывает на то, что рабочая нейтральная линия и линия защиты строго разделены, поэтому линия PE называется выделенной линией защиты, такой как заземление TNS.

Следовательно, в методе TN-C (Terra Neutral – Combined) земля и нейтраль используют один и тот же провод (двухпроводной однофазный).

Преимущества системы заземления TNC

Вот некоторые из преимуществ метода заземления TNC.

  • Система заземления TNC всегда обеспечивает обратный путь при неисправностях в сети низкого напряжения. Заземляющие провода трансформатора и всех потребителей соединены между собой. Это обеспечивает распределенное заземление и снижает риск того, что у клиента нет безопасного заземления.
  • Изоляция оборудования не подвергается перенапряжению.
  • Система
  • TNC может работать с простой защитой от перегрузки по току.
  • Низкая стоимость – главное преимущество использования метода заземления TNC. В частности, стоимость PE-проводника является наименьшей среди других методов заземления.

Недостатки системы заземления TNC

Недостатки системы TNC следующие.

  • Неисправности в электрической сети на более высоком уровне напряжения могут переместиться в заземление сети низкого напряжения, вызывая напряжения прикосновения у потребителей с низким напряжением.
  • Неисправность в сети низкого напряжения может вызвать напряжение прикосновения у других потребителей с низким напряжением.
  • Потенциальный риск оголенных токопроводящих частей с нейтральным проводником в случае пробоя нейтрального сетевого проводника, а также при замыканиях фазы на нейтраль и фазу на землю низкого напряжения, а также при замыканиях среднего и низкого напряжения.
  • Система
  • TN-C менее эффективна в отношении проблем электромагнитной совместимости (ЭМС).
  • Метод заземления TNC является наименее безопасным среди методов заземления.
  • Этот тип заземления обычно не используется в некоторых странах из-за рисков, связанных с возгоранием в опасных средах, и из-за наличия гармонических токов, делающих его непригодным для электронного оборудования.

Итак, у вас есть подробное описание системы заземления TNC. Если у вас есть опыт работы с другими типами заземления, сообщите нам об этом, оставив ответ в разделе комментариев. Есть ли вопросы, в которых мы можем вам помочь? Не стесняйтесь зарегистрироваться на Linquip, чтобы получить самый профессиональный совет от наших экспертов.

Система заземления

TNCS: схема, преимущества, особенности

Заземление – это соединение нейтральной точки системы электроснабжения с землей. Основная цель заземления состоит в том, чтобы избежать или минимизировать опасность поражения электрическим током, пожара из-за утечки тока на землю по нежелательному пути и гарантировать, что потенциал токоведущего проводника не поднимется относительно земли, чем его проектная изоляция. Как вы знаете, существует пять типов систем заземления.В этой статье мы обсудим систему заземления TNCS. Прочтите этот новый блог в Linquip, чтобы узнать больше.

Характеристики системы заземления TNCS

Для временного источника питания системы TN-CS, если передняя часть питается по методу TN-C, а строительный кодекс указывает, что строительная площадка должна использовать систему питания TN-S, общая распределительная коробка может быть разделенным в задней части системы. Помимо линейки PE, система TNC-S имеет следующие особенности.

  • Рабочая нулевая линия N подключена к специальной защитной линии PE. Когда несимметричный ток линии велик, на нулевую защиту электрооборудования влияет нулевой потенциал линии. Система TN-C-S может снизить напряжение корпуса двигателя на землю, но не может устранить это напряжение. Величина этого напряжения зависит от дисбаланса нагрузки проводки и длины этой линии. Чем больше несимметрична нагрузка и чем длиннее проводка, тем больше смещение напряжения корпуса устройства относительно земли.Следовательно, требуется, чтобы ток дисбаланса нагрузки не был слишком большим и чтобы линия защитного заземления заземлялась повторно.
  • Линия PE не может войти в устройство защиты от утечки ни при каких обстоятельствах, поскольку устройство защиты от утечки на конце линии вызовет срабатывание переднего устройства защиты от утечки и вызовет крупномасштабный сбой питания.
  • Кроме того, линия PE должна быть подключена к линии N в общей коробке, линия N и линия PE не должны подключаться в других отсеках.На линии защитного заземления нельзя устанавливать переключатели и предохранители, а также нельзя использовать заземление в качестве линии защитного заземления.

С помощью приведенного выше анализа система заземления TNCS временно изменена в системе TNC. Когда трехфазный силовой трансформатор находится в хорошем рабочем состоянии заземления и трехфазная нагрузка относительно сбалансирована, влияние системы TNCS на использование электроэнергии в строительстве все еще возможно. Однако в случае несбалансированной трехфазной нагрузки и специального силового трансформатора на строительной площадке необходимо использовать систему заземления TNS.

Схема системы заземления TNCS

Нейтральный провод и заземляющий провод объединены в кабель питания. Обычно это будет концентрический кабель с линией в качестве центральной жилы и кольцом проводов вокруг нее для объединения нейтрали и земли.

В отеле нейтраль и земля отделены друг от друга, клемма заземления обычно находится на стороне выреза. Внутри выреза соединены земля и нейтраль.

По всей питающей сети комбинированный провод заземления / нейтрали подключается к земле в нескольких местах, либо под землей, либо на опорах для воздушных линий электропередачи.Это многократное заземление является причиной того, что источник питания TNCS часто называют PME (защитное многократное заземление).

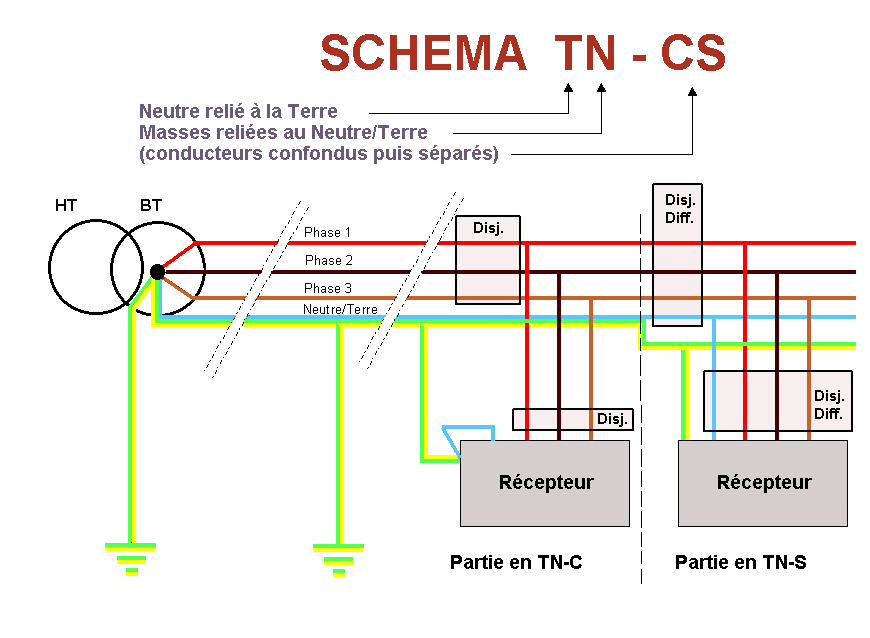

Схема системы показана на рисунке ниже.

Различия между системой заземления TNS и TNCS

Основное различие между этими двумя методами заземления состоит в том, что у вас есть отдельная заземляющая жила обратно на подстанцию ​​в TNS, тогда как в TNCS земля и нейтраль являются одной и той же жилой (CNE). Это означает, что в случае его поломки все ваши металлоконструкции могут оказаться под напряжением сети, поэтому они должны быть привязаны с помощью электродов по всей длине, чтобы минимизировать риск (защитное многократное заземление).

TNCS также дешевле, чем метод TNS для DNO (оператора распределительной сети).

Кроме того, в случае неисправности ток, протекающий в заземляющих проводниках заказчика, может быть намного больше, чем в системе TNS.

Преимущества системы заземления TNCS

Преимущества метода заземления TNCS следующие.

  • Этот метод заземления очень рентабелен, поскольку двухжильный кабель дешевле трехжильного.
  • Поскольку внешняя оболочка при заземлении TNCS обычно пластиковая, проблем с коррозией нет.
  • Изоляция оборудования не подвергается перенапряжению.
  • Метод TNCS имеет меньшее сопротивление заземления PEN-проводника.
  • Система
  • TNCS может работать с простой защитой от сверхтока.
  • Этот метод эффективен при проблемах с электромагнитной совместимостью (ЭМС).
  • TNCS – наиболее распространенная конфигурация, используемая в Соединенном Королевстве, поскольку она обеспечивает низковольтное питание с надежным и безопасным заземлением.
  • Эта система позволяет нескольким пользователям использовать один кабель питания.

Недостатки системы заземления TNCS

Вот некоторые недостатки метода заземления TNCS.

  • Главный недостаток – обрыв комбинированного заземляющего / нейтрального проводника. Это приводит к появлению напряжения на открытых металлических конструкциях в собственности клиента, что может привести к поражению электрическим током.
  • Также возможно возникновение необычных циркулирующих заземляющих токов между объектами, особенно если в одних домах есть металлические водопроводные трубы, а в других – пластик.
  • Схема TN-C-S может оказаться опасной, если PEN-проводник станет разомкнутой цепью в источнике питания, потому что ток не будет немедленно возвращаться на уровень подстанции. Из-за этого есть определенные объекты, использование которых запрещено, включая заправочные станции, строительные площадки, автостоянки и некоторые хозяйственные постройки.

Итак, у вас есть подробное описание системы заземления TNCS. Если у вас есть опыт работы с другими типами методов заземления, сообщите нам об этом, оставив ответ в разделе комментариев.Есть ли вопросы, в которых мы можем вам помочь? Не стесняйтесь зарегистрироваться на Linquip, чтобы получить самый профессиональный совет от наших экспертов.

Система электроснабжения

с помощью устройств защиты от перенапряжения SPD

Базовая система электроснабжения, используемая в электроснабжении для строительных проектов, представляет собой трехфазную трехпроводную и трехфазную четырехпроводную систему и т. Д., Но смысл этих терминов не очень строгий. Международная электротехническая комиссия (МЭК) разработала единые положения для этого, и это называется системой TT, системой TN и системой IT.Какая система TN делится на систему TN-C, TN-S, TN-C-S. Ниже приводится краткое введение в различные системы электропитания.

система электропитания

В соответствии с различными методами защиты и терминологиями, определенными IEC, низковольтные системы распределения электроэнергии делятся на три типа в соответствии с различными методами заземления, а именно системы TT, TN и IT, и описываются как следует.



Система электропитания TN-C

Система электропитания в режиме TN-C использует рабочую нейтральную линию в качестве линии защиты от перехода через нуль, которую можно назвать защитной нейтральной линией и обозначить как PEN.

Система электропитания TN-CS

Для временного электропитания системы TN-CS, если передняя часть питается по методу TN-C, а строительный кодекс указывает, что строительная площадка должна использовать TN-S система электропитания, общая распределительная коробка может быть разделена в задней части системы. Помимо линии PE, система TN-CS имеет следующие особенности.

1) Рабочая нулевая линия N соединена со специальной защитной линией PE. Когда несимметричный ток линии велик, на нулевую защиту электрооборудования влияет нулевой потенциал линии.Система TN-C-S может снизить напряжение корпуса двигателя на землю, но не может полностью устранить это напряжение. Величина этого напряжения зависит от дисбаланса нагрузки проводки и длины этой линии. Чем больше несимметрична нагрузка и чем длиннее проводка, тем больше смещение напряжения корпуса устройства относительно земли. Следовательно, требуется, чтобы ток неуравновешенности нагрузки не был слишком большим и чтобы линия защитного заземления заземлялась повторно.

2) Линия PE не может войти в устройство защиты от утечки ни при каких обстоятельствах, поскольку устройство защиты от утечки на конце линии вызовет срабатывание переднего устройства защиты от утечки и вызовет крупномасштабный сбой питания.

3) В дополнение к линии PE необходимо подключить к линии N в общей коробке, линия N и линия PE не должны подключаться в других отсеках. На линии защитного заземления нельзя устанавливать переключатели и предохранители, и заземление не должно использоваться в качестве защитного заземления. линия.

В результате проведенного выше анализа система электропитания TN-C-S была временно изменена в системе TN-C. Когда трехфазный силовой трансформатор находится в хорошем рабочем состоянии заземления и трехфазная нагрузка относительно сбалансирована, влияние системы TN-C-S на использование электроэнергии в строительстве все еще возможно.Однако в случае несбалансированной трехфазной нагрузки и специального силового трансформатора на строительной площадке необходимо использовать систему электропитания TN-S.

Система электропитания TN-S

Система электропитания режима TN-S – это система электропитания, которая строго отделяет рабочую нейтраль N от выделенной защитной линии PE. Она называется системой питания TN-S. Характеристики системы питания TN-S следующие.

1) Когда система работает нормально, на выделенной линии защиты нет тока, но есть несимметричный ток на рабочей нулевой линии.На линии PE относительно земли нет напряжения, поэтому нулевая защита металлического корпуса электрооборудования подключена к специальной линии защиты PE, которая является безопасной и надежной.

2) Рабочая нейтральная линия используется только как цепь однофазной осветительной нагрузки.

3) Специальная защитная линия PE не может ни разрывать линию, ни входить в реле утечки.

4) Если устройство защиты от утечки на землю используется на линии L, рабочая нулевая линия не должна повторно заземляться, а линия PE имеет повторное заземление, но она не проходит через устройство защиты от утечки на землю, поэтому устройство защиты от утечки также может быть установлен на линии L источника питания системы TN-S.

5) Система электроснабжения TN-S безопасна и надежна, подходит для систем электроснабжения низкого напряжения, таких как промышленные и гражданские здания. Перед началом строительных работ необходимо использовать систему электроснабжения TN-S.

Система электропитания TT ​​

Метод TT относится к системе защиты, которая напрямую заземляет металлический корпус электрического устройства, которая называется системой защитного заземления, также называемой системой TT. Первый символ T указывает, что нейтральная точка энергосистемы напрямую заземлена; второй символ T указывает на то, что проводящая часть нагрузочного устройства, не контактирующая с токоведущим телом, напрямую связана с землей, независимо от того, как заземлена система.Все заземление нагрузки в системе ТТ называется защитным заземлением. Характеристики этой системы питания следующие.

1) Когда металлический корпус электрического оборудования заряжен (фазовая линия касается корпуса или изоляция оборудования повреждена и протекает), защита от заземления может значительно снизить риск поражения электрическим током. Однако низковольтные автоматические выключатели (автоматические выключатели) не обязательно срабатывают, в результате чего напряжение утечки на землю устройства утечки превышает безопасное напряжение, которое является опасным.

2) При относительно небольшом токе утечки даже предохранитель может не перегореть. Следовательно, для защиты также требуется устройство защиты от утечки. Поэтому популяризировать систему TT сложно.

3) Заземляющее устройство системы TT потребляет много стали, и его трудно утилизировать, время и материалы.

В настоящее время некоторые строительные единицы используют систему ТТ. Когда строительная единица заимствует источник питания для временного использования электроэнергии, используется специальная линия защиты, чтобы уменьшить количество стали, используемой для заземляющего устройства.

Отделите вновь добавленную линию PE специальной защиты от рабочей нулевой линии N, которая характеризуется:

1 Отсутствует электрическое соединение между общей линией заземления и рабочей нейтральной линией;

2 При нормальной работе рабочая нулевая линия может иметь ток, а линия специальной защиты не имеет тока;

3 Система TT подходит для мест с сильно разбросанными защитными покрытиями.

Система электропитания TN

Система электропитания режима TN Этот тип системы электропитания представляет собой систему защиты, которая соединяет металлический корпус электрооборудования с рабочим нулевым проводом.Она называется системой нулевой защиты и представлена ​​TN. Его особенности заключаются в следующем.

1) После подачи питания на устройство система защиты от перехода через ноль может увеличить ток утечки до тока короткого замыкания. Этот ток в 5,3 раза больше, чем у системы ТТ. Фактически, это однофазное короткое замыкание, и предохранитель предохранителя перегорел. Расцепитель низковольтного выключателя немедленно отключится и отключится, что сделает неисправное устройство более безопасным и отключенным.

2) Система TN экономит материалы и человеко-часы и широко используется во многих странах и странах Китая. Это показывает, что система TT имеет много преимуществ. В системе питания с режимом TN он делится на TN-C и TN-S в зависимости от того, отделена ли линия защитного нуля от рабочей нулевой линии.

Принцип работы:

В системе TN открытые проводящие части всего электрического оборудования подключены к защитной линии и подключены к точке заземления источника питания.Эта точка заземления обычно является нейтральной точкой системы распределения электроэнергии. Система питания системы TN имеет одну точку, которая напрямую заземлена. Открытая электропроводящая часть электрического устройства подключается к этой точке через защитный провод. Система TN обычно представляет собой трехфазную сеть с заземленной нейтралью. Его особенность в том, что открытая проводящая часть электрооборудования напрямую подключена к точке заземления системы. Когда происходит короткое замыкание, ток короткого замыкания представляет собой замкнутый контур, образованный металлической проволокой.Образуется металлическое однофазное короткое замыкание, приводящее к достаточно большому току короткого замыкания, чтобы защитное устройство могло надежно срабатывать для устранения повреждения. Если рабочая нейтральная линия (N) повторно заземляется, при коротком замыкании корпуса часть тока может быть отведена в точку повторного заземления, что может привести к сбою надежной работы защитного устройства или во избежание отказа, тем самым расширяя неисправность. В системе TN, то есть трехфазной пятипроводной системе, линия N и линия PE проложены отдельно и изолированы друг от друга, а линия PE подключается к корпусу электрического устройства вместо N-линия.Поэтому самое важное, о чем мы заботимся, – это потенциал провода PE, а не потенциал провода N, поэтому повторное заземление в системе TN-S не является повторным заземлением провода N. Если линия PE и линия N заземлены вместе, поскольку линия PE и линия N соединены в повторяющейся точке заземления, линия между повторяющейся точкой заземления и рабочей точкой заземления распределительного трансформатора не имеет разницы между линией PE и линия N. Исходная линия – это линия N.Предполагаемый ток нейтрали делится между линией N и линией PE, а часть тока шунтируется через повторяющуюся точку заземления. Поскольку можно считать, что на передней стороне повторяющейся точки заземления нет линии PE, только линия PEN, состоящая из исходной линии PE и линии N, включенных параллельно, преимущества исходной системы TN-S будут потеряны, поэтому линия PE и линия N не могут быть общим заземлением. По указанным выше причинам в соответствующих правилах четко указано, что нейтральная линия (т.е. линия N) не должна заземляться повторно, за исключением нейтральной точки источника питания.

IT-система

IT-система питания I показывает, что сторона источника питания не имеет рабочего заземления или заземлена с высоким сопротивлением. Вторая буква T означает, что электрическое оборудование на стороне нагрузки заземлено.

Система электроснабжения в режиме IT отличается высокой надежностью и хорошей безопасностью, когда расстояние до источника питания невелико. Как правило, он используется в местах, где отключение электроэнергии запрещено, или в местах, где требуется строгое постоянное электроснабжение, например, в сталеплавильном производстве, в операционных в крупных больницах и в подземных шахтах.Условия электроснабжения в подземных шахтах относительно плохие, а кабели подвержены воздействию влаги. При использовании системы с питанием от IT, даже если нейтральная точка источника питания не заземлена, после утечки в устройстве относительный ток утечки на землю остается небольшим и не нарушит баланс напряжения источника питания. Следовательно, это безопаснее, чем система заземления нейтрали источника питания. Однако, если источник питания используется на большом расстоянии, распределенную емкость линии электропитания относительно земли нельзя игнорировать.Когда короткое замыкание или утечка нагрузки приводят к тому, что корпус устройства становится под напряжением, ток утечки образует путь через землю, и защитное устройство не обязательно срабатывает. Это опасно. Это безопаснее, только если расстояние от источника питания не слишком велико. На стройплощадке такой вид электроснабжения встречается редко.

Типы систем заземления, используемых в электрических установках ~ Изучение электротехники

Пользовательский поиск

В международном стандарте IEC60364, часть 4, и в ссылке 10 используется набор диаграмм для объяснения пяти основных методов заземления и обеспечения нейтрали электроустановки там, где это необходимо.Эти пять методов обозначаются сокращенно: TNC , TNS , TNCS , TT и IT .

Первая буква обозначает источник питания от обмотки, соединенной звездой. T означает, что точка звезды источника надежно соединена с землей, которая обычно находится в непосредственной близости от обмотки.
I обозначают, что точка звезды и обмотка изолированы от земли. Точка звезды обычно подключается к индуктивному сопротивлению или сопротивлению.Емкостный импеданс никогда не используется.

Вторая буква обозначает потребителя. Потребляющее оборудование необходимо заземлить
штук. Существует два основных метода заземления корпуса электрооборудования. Эти методы обозначаются буквами T и N . Буква N подразделяется на другие буквы, S и C , что дает NS и NC и NCS.

T означает, что потребитель надежно заземлен независимо от метода заземления источника.

N означает, что провод с низким сопротивлением отводится от заземляющего соединения в источнике и направляется непосредственно к потребителю для конкретной цели заземления потребляющего оборудования.

S означает, что нейтральный проводник, проложенный от источника, отделен от проводника защитного заземления, который также проложен от источника. Это означает, что для трехфазного потребителя необходимо проложить пять проводов.

C означает, что нейтральный проводник и провод защитного заземления являются одним и тем же проводом.Это означает, что для трехфазного потребителя необходимо проложить четыре проводника.

Различные типы заземления показаны на следующих схемах:

(a) Система заземления TNC

(b) Система заземления TNS

(c) Система заземления TNCS

(d) TT Система заземления

(e) Система заземления IT

Типы систем заземления в соответствии со стандартом IEEE

Заземление (заземление) – это система электрических цепей, соединенных с землей, которая функционирует, когда ток утечки может разрядить электричество в землю.

Согласно Стандарту 142 ™ 2007 Института инженеров по электротехнике и радиоэлектронике (IEEE), цель системы заземления:

  1. Ограничить величину напряжения на землю в допустимых пределах
  2. Обеспечьте путь для прохождения тока, который может обеспечить обнаружение возникновения нежелательной взаимосвязи между системным проводником и землей. Это обнаружение приведет к срабатыванию автоматического оборудования, которое определяет подачу напряжения от проводника.

В соответствии со стандартами IEEE система заземления делится на:

  1. TN-S (Terre Neutral – отдельный)
  2. TN-C-S (Terre Neutral – комбинированный – раздельный)
  3. TT (Дабл Терре)
  4. TN-C (Neutral Terre – комбинированный)
  5. IT (Изолированная земля)

Терре происходит от французского языка и означает земля.

Первая буква обозначает соединение между землей и источником питания, а вторая буква показывает соединение между землей и электронным оборудованием, на которое подается электричество.Значение каждой буквы следующее:

  • T (Terra) = прямое соединение с землей.
  • I (Изоляция) = Нет соединения с землей (даже при высоком импедансе)
  • N (нейтраль) = подключение напрямую к нейтральному кабелю питания (если этот кабель также заземлен в источнике питания)
  1. TN-S (Terre Neutral – отдельный)

В системе TN-S нейтральная часть источника электроэнергии соединена с землей в одной точке, так что нейтральная часть установки потребителя напрямую подключена к нейтральному источнику электроэнергии.Этот тип подходит для установок, близких к источникам электроэнергии, например, для крупных потребителей, у которых есть один или несколько трансформаторов высокого / низкого напряжения для собственных нужд и если установка / оборудование находится рядом с источником энергии (трансформаторы).

  1. TN-C-S (Terre Neutral – комбинированный – раздельный)

Система TN-C-S имеет нейтральный канал от основного распределительного оборудования (источника питания), подключенный к земле и заземленный на определенном расстоянии вдоль нейтральных каналов, ведущих к потребителям, обычно называемый защитным множественным заземлением (PME).В этой системе нейтральный проводник может функционировать для восстановления тока замыкания на землю, который может возникнуть на стороне потребителя (установки), обратно к источнику питания. В этой системе установка оборудования у потребителя только соединяет землю с клеммой (каналом), обеспечиваемой источником питания.

  1. TT (Дабл Терре)

В системе ТТ нейтральная часть источника электроэнергии не связана напрямую с заземлением нейтрали на стороне потребителя (установка оборудования).В системах ТТ потребители должны обеспечивать собственное подключение к земле, а именно путем установки заземляющего электрода, подходящего для данной установки.

  1. TN-C (Neutral Terre – комбинированный)

В системе TN-C нейтральный канал основного распределительного оборудования (источника питания) подключен непосредственно к нейтральному каналу потребителя и корпусу установленного оборудования.

В этой системе нейтральный провод используется в качестве защитного проводника, а комбинация нейтральной и заземляющей боковых рам оборудования известна как проводник PEN (защитное заземление и нейтраль).

Эта система не предназначена для проводов диаметром менее 10 мм. 2 или переносного оборудования. Это связано с тем, что при возникновении неисправности по PEN-проводнику одновременно проходит ток небаланса фаз, гармонический ток третьего уровня и его кратные.

Чтобы уменьшить воздействие на оборудование и живые существа вокруг оборудования, при применении системы TN-C провод PEN должен быть подключен к нескольким электродным стержням для заземления на установке.

  1. IT (Изолированная земля)

Из первой буквы (I) ясно, что в этом типе IT-системы нейтраль изолирована (не соединена) с землей. Точка PE не подключена к нейтральному каналу, а напрямую подключена к заземлению.

В своем применении нейтральная точка IT-системы на самом деле не изолирована от земли, но все же связана с импедансом Zs, который имеет очень высокое значение от 1000 до 3000 Ом.Это служит для ограничения уровня перегрузки по напряжению при наличии помех в системе.

TT IT TN-S TN-C TN-C-S
Полное сопротивление контура замыкания на землю Высокая Самый высокий Низкий Низкий Низкий
Предпочтительно УЗО Есть НЕТ Дополнительно Нет Дополнительно
Требуется заземляющий электрод на объекте Есть Есть Нет Нет Дополнительно
PE проводник стоимость Низкий Низкий Самый высокий Наименее Высокая
Риск выхода из нейтрального положения Нет Нет Высокая Самый высокий Высокая
Безопасность Сейф Менее безопасный Самый безопасный Наименее безопасный Сейф
Электромагнитные помехи Наименее Наименее Низкий Высокая Низкий
Риски безопасности Высокое сопротивление контура (ступенчатое напряжение) Двойная неисправность, перенапряжение Нейтраль оборвана Нейтраль оборвана Нейтраль оборвана
Преимущества Безопасность и надежность Непрерывность работы, стоимость Самый безопасный Стоимость Безопасность и стоимость

Не стесняйтесь обращаться к нам по адресу marketing @ phoenixcontact.com.sg, чтобы узнать больше!

Сравнение характеристик трех систем заземления для защиты микросетей в режиме подключения к сети

Интеллектуальная сеть и возобновляемые источники энергии
Том 2 № 3 (2011), Идентификатор статьи: 6647,10 страниц DOI: 10.4236 / sgre.2011.23024

Сравнение характеристик трех систем заземления для защиты микросетей в режиме подключения к сети

Рашад Мохаммедин Камель, Аймен Чауачи, Кен Нагасака

Энергетика окружающей среды, Департамент электроники и информационной инженерии, Токийский университет сельского хозяйства и технологий, Токио, Япония.

Электронная почта: [email protected], [email protected], [email protected]

Поступила 31 декабря 2010 г .; отредактировано 22 мая 2011 г .; принята 29 мая 2011 г.

Ключевые слова: Защита микросетей, системы заземления, ток короткого замыкания, напряжение прикосновения, микроисточники и инверторы, режим подключения к сети

РЕЗЮМЕ

В этой статье представлены, тестируются и сравниваются три системы заземления (TT , TN и IT) для защиты микросетей (MG) от различных типов неисправностей в подключенном режиме.Основным вкладом в эту работу является включение моделей всех микроисточников, подключенных к MG с помощью силовых электронных инверторов. Поочередные инверторы снабжены ограничителями тока, которые также включены в модели инверторов, чтобы точно имитировать реальную ситуацию в MG во время отказов. Результаты показали, что наиболее подходящей системой заземления для защиты MG в режиме подключения является система заземления TN.Эта система приводит к соответствующему значению тока короткого замыкания, достаточному для активации реле защиты от перегрузки по току. При использовании системы TN напряжения прикосновения к неисправной шине и шинам всех других потребителей меньше безопасного значения, если ограничитель тока включен в трансформатор главной сети, соединяющей MG. Для двух других систем заземления (TT и IT) ток короткого замыкания невелик и почти равен току перегрузки, поэтому реле защиты от перегрузки по току не может различать ток короткого замыкания и ток перегрузки.Все модели микроисточников, систем заземления, инверторов, главной сети и схем управления построены с использованием среды Matlab ® / Simulink ® .

1. Введение

Заземление электросети требует, чтобы ее сетевой завод и электрооборудование потребителя были заземлены, чтобы обеспечить безопасность и снизить вероятность повреждения оборудования.Эффективное заземление предотвращает длительные перенапряжения и сводит к минимуму риск поражения электрическим током. Заземление также обеспечивает заранее определенный путь для токов утечки на землю, которые используются для отключения неисправной установки или цепи путем срабатывания защитных устройств. Микросеть (MG) является уникальным примером распределительной системы и требует тщательной оценки, прежде чем принимать решение о системе заземления.

MG состоит из группы микроисточников, систем накопления энергии (например, маховика) и нагрузок, работающих как единая управляемая система. Уровень напряжения MG составляет 400 Вольт или меньше. Архитектура MG выполнена радиальной с несколькими фидерами. MG часто обеспечивает как электричество, так и тепло в местные районы. MG может работать как в режиме подключения к сети, так и в изолированном режиме, как подробно описано в нашем предыдущем исследовании [1-10].

Микроисточники обычно изготавливаются из множества новых технологий, например микрогазовая турбина, топливный элемент, фотоэлектрическая система и несколько видов ветряных турбин. Система накопления энергии часто представляет собой систему с маховиком. Микроисточники и маховик не подходят для подачи энергии в сеть напрямую [11]. Они должны быть связаны с сетью через каскад инвертора.Таким образом, использование силовых электронных интерфейсов в MG приводит к ряду проблем при проектировании и эксплуатации MG. Одной из основных задач является проектирование защиты MG для соответствия соответствующим национальным кодам распределения и для поддержания безопасности и стабильности MG как в режиме подключения к сети, так и в изолированном режиме.

Однако MG на базе инвертора обычно не может обеспечить требуемых уровней тока короткого замыкания.В крайних случаях вклад тока короткого замыкания от микроисточников может быть только вдвое или меньше тока нагрузки [12,13]. Некоторые устройства измерения перегрузки по току даже не будут реагировать на этот уровень перегрузки по току. Кроме того, защита от повышенного / пониженного напряжения и частоты может не обнаруживать неисправности MG из-за управления напряжением и частотой MG. Эта уникальная природа MG требует свежего взгляда на конструкцию и работу защиты.Это задача данной рукописи.

В этой рукописи представлены и применены три системы заземления для защиты MG в режиме соединения. Два основных вклада этой рукописи: 1) Рассмотрение моделей всех микроисточников (и их инверторов), установленных в MG, и 2) Включенный ограничитель тока с каждым инвертором внутри MG для точного моделирования реальной ситуации.

Три системы заземления реализованы и протестированы на MG. Приведено сравнение производительности трех систем. Наиболее подходящая система заземления определяется путем сравнения.

Для проведения предлагаемого исследования эта рукопись организована следующим образом: Раздел 2 описывает три разработанные системы заземления.В разделе 3 представлены характеристики неисправностей в каждой системе заземления, а также преимущества и недостатки каждой системы. Сеть MG включала все микроисточники, инверторы и систему заземления, представленную в разделе 4. В разделе 5 представлены результаты, полученные с применением трех систем заземления, и последовательность событий, происходящих с каждой системой заземления. Выводы представлены в разделе 6.

2. Типы систем заземления

Распределительную систему низкого напряжения (НН) можно определить по ее системе заземления. Они обозначаются пятью буквами T (прямое соединение с землей), N (нейтраль), C (комбинированный), S (отдельный) и I (изолированный от земли). Первая буква обозначает способ заземления нейтрали трансформатора (источника питания), а вторая буква обозначает способ заземления металлоконструкций установки (каркаса).Третья и четвертая буквы обозначают функции нейтрального и защитного проводов соответственно. Возможны три конфигурации [14]:

1) TT: нейтраль трансформатора заземлена и корпус заземлен.

2) TN: нейтраль трансформатора заземлена, корпус подключен к нейтрали.

3) IT: незаземленная нейтраль трансформатора, заземленный корпус.

Система TN включает три подсистемы: TN-C, TN-S и TN-C-S, как описано в следующих подразделах.

2.1. Система заземления TT ​​

В этой системе источник питания имеет прямое соединение с землей. Все открытые проводящие части установки также подключены к заземляющему электроду, который электрически не зависит от заземления источника.Структура системы TT показана на рисунке 1 [15].

Рисунок 1. Конфигурация системы заземления TT.

2.2. Система заземления TN

В системе заземления TN источник питания (нейтраль трансформатора) напрямую соединен с землей, а все открытые проводящие части установки подключены к нейтральному проводнику.Безопасность персонала гарантируется, а вот безопасность имущества (пожар, повреждение электрооборудования) – в меньшей степени. Три подсистемы в системе заземления TN описаны ниже с их основными характеристиками.

2.2.1. Система заземления TN-C

Как показано на Рисунке 2 (a), система TN-C имеет следующие особенности:

1) Функции нейтрали и защиты объединены в одном проводе по всей системе.(PEN – защитная заземленная нейтраль).

2) Источник питания напрямую подключен к земле, а все открытые проводящие части установки подключены к PEN-проводу.

2.2.2. Система заземления TN-S

Архитектура системы TN-S показана на Рисунке 2 (b) и имеет следующие особенности:

1) Система TN-S имеет отдельные нейтральный и защитный проводники по всей системе.

2) Источник питания напрямую заземлен. Все открытые токопроводящие части установки подключаются к защитному проводу (PE) через главный зажим заземления установки.

2.2.3 Система заземления TN-CS

Конфигурация системы заземления TN-CS показана на Рисунке 2 (c) и имеет следующие особенности:

1) Функции нейтрали и защиты объединены в одном проводе в части система TN-CS.Электропитание – TN-C, а расположение в установке – TN-S.

2) Использование TN-S ниже TN-C.

3) Все открытые токопроводящие части установки подключаются к PEN-проводнику через главную клемму заземления и нейтраль, причем эти клеммы соединяются вместе.

2.3. Система заземления IT

В этой системе источник питания подключается к

(a) (b) (c)

Рисунок 2. (a): Конфигурация системы заземления TN-C; (b): конфигурация системы заземления TN-S; (c): система заземления TN-C-S.

Заземление посредством преднамеренно введенного высокого импеданса заземления (заземленная по сопротивлению система IT) или изолировано от земли, как показано на Рисунке 3. Все открытые проводящие части установки соединены с заземляющим электродом.

Каждая открытая проводящая часть должна быть заземлена, чтобы удовлетворять следующим условиям для каждой цепи [16]:

(1)

где:

R b : Сопротивление заземляющего электрода для открытых проводящих частей.

I d : Ток повреждения, учитывающий токи утечки и полное сопротивление заземления электроустановки.

3. Поведение при отказе и характеристики различных систем заземления

Нарушение изоляции в электрической установке представляет опасность для людей и оборудования.В то же время это может вызвать отключение электроэнергии. Токи и напряжения короткого замыкания различаются от одной системы заземления к другой, как описано в следующих подразделах.

3.1. Поведение при повреждении в системе заземления TN

На рисунке 4 показано поведение при повреждении в системе заземления TN и путь тока повреждения.При наличии повреждения изоляции ток повреждения I d ограничивается только импедансом кабелей контура повреждения. Короткое замыкание pro-

Рис. 4. Поведение при неисправности в системе заземления TN-S.

Устройства защиты

(автоматический выключатель или предохранители) обычно обеспечивают защиту от повреждений изоляции с автоматическим отключением в соответствии с заданным максимальным временем отключения (в зависимости от напряжения между фазой и нейтралью U o ). Типичные времена отключения в системе заземления TN приведены в таблице 1 в соответствии с IEC 60364 (U L – ограниченное безопасное напряжение).

3.1.1. Преимущества системы заземления TN

1) Система заземления TN всегда обеспечивает обратный путь при повреждениях в сети низкого напряжения. Заземлители трансформатора и всех потребителей соединены между собой. Это обеспечивает распределенное заземление и снижает риск того, что у клиента нет безопасного заземления.

2) Уменьшите сопротивление заземления PEN-проводника.

3) Система TN имеет то преимущество, что в случае нарушения изоляции напряжения повреждения (напряжения прикосновения) обычно меньше, чем в системах заземления TT. Это связано с падением напряжения в фазном проводе и меньшим импедансом PEN-проводника по сравнению с заземлением потребителей в системах TT.

4) Отсутствие перенапряжения для изоляции оборудования.

5) Система TN-S обладает лучшими характеристиками электромагнитной совместимости (ЭМС) для 50 Гц и высокочастотных токов, особенно при использовании кабеля низкого напряжения с заземленной оболочкой.

6) Система заземления TN может работать с простой защитой от перегрузки по току.

7) Высокая надежность отключения неисправности более чем

Таблица 1. Время торможения в системе TN (взято из таблиц 41 и 48A IEC 60364).

текущих устройства (т.е. ток короткого замыкания достаточно велик, чтобы активировать устройства защиты от перегрузки по току).

3.1.2. Недостатки системы заземления TN

1) Неисправности в электрической сети на более высоком уровне напряжения могут переместиться в заземление сети низкого напряжения, вызывая напряжения прикосновения у потребителей низкого напряжения.

2) Неисправность в сети низкого напряжения может вызвать напряжение прикосновения у других потребителей низкого напряжения.

3) Повышение потенциала открытых проводящих частей с нейтральным проводником в случае обрыва нейтрального сетевого проводника, а также для замыканий фазы низковольтной сети на нейтраль и фазы на землю, а также при замыканиях среднего и низкого напряжения.

4) Коммунальное предприятие несет ответственность не только за надлежащее заземление, но и за безопасность потребителей во время нарушений в электросети.

5) Установка защиты в случае модификации сети (увеличение полного сопротивления контура короткого замыкания).

6) Система TN-C менее эффективна в отношении проблем электромагнитной совместимости (ЭМС).

3.2. Поведение при отказе в системе заземления TT ​​

Рисунок 5 поясняет, что в системе заземления TT ​​возникает неисправность. Когда происходит нарушение изоляции, ток повреждения I d в основном ограничивается сопротивлениями заземления (R a и R b ).По крайней мере, одно устройство защитного отключения (УЗО) должно быть установлено на стороне питания установки. Для увеличения доступности электроэнергии использование нескольких УЗО обеспечивает селективность по времени и току при отключении [16].

3.2.1. Преимущества системы заземления TT ​​

1) Наиболее распространенная система заземления.

2) Неисправности в сети низкого и среднего напряжения не переносятся на других потребителей в сети низкого напряжения.

3) Хорошее состояние безопасности, так как повышение потенциала заземленной проводящей части должно быть ограничено на уровне 50 В для неисправности внутри установки и 0 В для неисправности в сети.

4) Простое заземление установки и простота реализации.

5) Нет влияния расширения сети.

3.2.2. Недостатки системы заземления TT ​​

1) Каждому заказчику необходимо установить и обслуживать собственную систему заземления

Рисунок 5. Поведение при неисправности в системе заземления TT.

заземляющий электрод. Безопасность и защита зависят от заказчика, поэтому полная надежность не гарантируется.

2) Высокое перенапряжение может возникнуть между всеми токоведущими частями и между токоведущими частями и проводом защитного заземления.

3) Возможное перенапряжение для изоляции оборудования установки.

3.3. Поведение при отказе в системе заземления IT

3.3.1. Первое повреждение в системе заземления IT

На рисунке 6 показано возникновение первого повреждения в системе заземления IT. Напряжение короткого замыкания низкое и не опасно. Следовательно, нет необходимости отключать установку в случае единичной неисправности.Однако важно знать, что есть неисправность, и ее необходимо отслеживать и устранять в кратчайшие сроки, прежде чем произойдет вторая неисправность. Для удовлетворения этой потребности информация о неисправностях предоставляется устройством контроля изоляции (IMD), контролирующим все токоведущие проводники, включая нейтраль [16]. Когда нейтраль не распределена (трехфазное трехпроводное распределение), должно выполняться следующее условие [16]:

(2)

где:

Z S = полное сопротивление контура замыкания на землю, включающего фазный провод. и защитный провод.

I f = ток повреждения.

U o = напряжение между фазой и нейтралью.

Когда нейтраль распределена (трехфазное четырехпроводное распределение и однофазное распределение), должно выполняться следующее условие [16]:

(6.3)

, где:

= полное сопротивление контура замыкания на землю, состоящего из нейтрального и защитного проводников.

Рис. 6. Ток первого повреждения изоляции в системе заземления IT.

3.3.2. Вторая неисправность в системе заземления IT

На рисунке 7 показано возникновение второй неисправности в системе заземления IT. Максимальное время отключения для системы заземления IT указано в таблице 2 (как в таблицах 41B и 48A IEC 60364) [16].

Система заземления IT, используемая, когда важны безопасность людей и имущества, а также непрерывность обслуживания.

Рисунок 7. Второй ток повреждения изоляции в системе IT (распределенная нейтраль).

Таблица 2. Максимальное время отключения в системе заземления IT (вторая неисправность).

4. Архитектура исследуемой микросети

На рисунке 8 представлена ​​однолинейная диаграмма исследуемого MG. Исследуемый MG подключен к основной сети через трехфазный трансформатор ∆ / 400 кВА, 20 / 0,4 кВ. MG состоит из 7 автобусов. Маховик (накопитель) мощностью 30 кВт / 0,5 кВтч подключен к шине 1.Система ветроэнергетики (10 кВт) подключена к шине 2. Две фотоэлектрические панели мощностью 10 кВт и 3 кВт подключены к шинам 4 и 5 соответственно. Одновальная микротурбина (SSMT) мощностью 25 кВт подключена к шине 6. Автобус 7 снабжен твердооксидным топливным элементом (SOFC) мощностью 20 кВт. Все компоненты MG (микроисточники, инверторы с разными схемами управления, нагрузки и т. Д.)) подробно смоделированы в нашем предыдущем исследовании [1-10].

Разработанная модель носит общий характер и может использоваться для исследования поведения MG при всех типах неисправностей. Короткое замыкание, представленное в этом исследовании, представляет собой однофазное замыкание на землю, которое является наиболее частым повреждением в помещениях потребителей. В имитационной модели учтены микроисточники. Предполагается, что все силовые электронные инверторы, которые используются для взаимодействия с микроисточниками, снабжены ограничителями тока для ограничения тока повреждения примерно до 150% от тока полной нагрузки инвертора.Этот ограничитель тока включен в каждую схему инвертора, чтобы защитить полупроводниковые переключатели инвертора от повреждений и точно представить реальную ситуацию. На рисунке 8 проиллюстрирован исследуемый MG. Параметры линии приведены в таблице 3 [17-21].

Полная модель Matlab ® / Simulink ® , созданная для тестирования трех систем заземления, показана в конце этого документа (рисунок 17).

5. Производительность трех систем заземления в защите MG в режиме соединения

В этом случае MG работает в режиме соединения. Основная сетка представляет собой свободную (опорную) шину для MG. Исследуемое возмущение представляет собой короткое замыкание (однофазное замыкание на землю), возникающее в питающей сети потребителя на шине №2. Ток повреждения, напряжения прикосновения на всех потребителях, напряжение исправных фаз и напряжение нейтрали главного трансформатора показаны ниже. цифры (рисунки 9-16), когда в MG используются три системы заземления (TN-S, TT и IT).

Из результатов, показанных на предыдущих рисунках, можно сделать следующие выводы:

1) На рисунке 9 показан ток короткого замыкания в режиме подключения к сети. При использовании системы заземления TN-S ток короткого замыкания очень высок (максимальное значение почти 1900 А). Это связано с тем, что основная сеть участвует в большей части тока короткого замыкания.В нашем случае с основной сеткой нет ограничителя тока. В реальных ситуациях ограничитель тока обычно включается последовательно с основным.

Рисунок 8. Однолинейная схема исследуемого MG.

Рисунок 9.Ток короткого замыкания с тремя системами заземления в режиме подключения к сети.

Сеть

во время периода отказа, чтобы ограничить ток короткого замыкания до определенного уровня, который может быть легко сброшен с помощью устройств защиты от перегрузки по току небольшого номинала. С другой стороны, в системах заземления TT ​​и IT ток короткого замыкания немного увеличивается, чем значение в установившемся режиме.

2) На рисунке 10 показано напряжение прикосновения в месте повреждения. При использовании системы заземления TN-S значение напряжения прикосновения мало по сравнению с двумя другими системами заземления, однако оно больше, чем значение, ограниченное безопасностью (U L = 50 Вольт). Это связано с большим значением тока короткого замыкания. В реальной ситуации это напряжение прикосновения (с системой заземления TN-S) меньше, чем значение, показанное на Рисунке 10, из-за уменьшения тока короткого замыкания путем включения ограничителя тока последовательно с основной сетью.С другой стороны,

Рисунок 10. Напряжение прикосновения на потребителе шины №2 (неисправная шина).

с использованием системы заземления TT, напряжение прикосновения в месте повреждения очень высокое. Чтобы уменьшить это значение с помощью системы заземления TT, потребители должны использовать заземляющий электрод с низким сопротивлением.Для системы заземления IT напряжение прикосновения в месте повреждения равно нулю. На всех оставшихся шинах MG напряжение прикосновения с системой заземления TN-S меньше предельного значения безопасности, как показано на Рисунках 11–14. Напряжения прикосновения на всех шинах MG, кроме неисправной шины, при использовании систем заземления TT ​​и IT почти одинаковы. до нуля.

3) На Рисунке 15 показаны напряжения исправных фаз (неповрежденных фаз) в месте повреждения.Как показано, наиболее опасной системой является система IT, в которой напряжение между исправными фазами и нейтралью подскакивает до значения, равного фазному напряжению (т. Е. Умноженному на), и устранение последствий неисправности должно быть быстро устранено для защиты оборудования, подключенного к двум исправным фазам при все автобусы MG. В системах заземления TT ​​и TN-S напряжения на исправных фазах имеют небольшое падение.

Рисунок 11.Напряжение прикосновения на потребителе шины №4.

Рисунок 12. Напряжение прикосновения на потребителе шины №5.

Рисунок 13. Напряжение прикосновения на потребителе шины №6.

Рисунок 14. Напряжение прикосновения на потребителе шины №7.

Рисунок 15. Напряжение исправных фаз (на шине №2).

4) На рисунке 16 показано напряжение нейтральной точки основной сети.Как показано, при использовании системы заземления IT это значение перескакивает на значение фазного напряжения (в идеале равное нулю) и вызывает скачок напряжения всех исправных фаз до линейного значения на всех шинах MG. В двух других системах заземления (TN-S и TT) напряжение нейтральной точки имеет небольшое значение из-за несимметричных нагрузок в MG.

5) В заключение, система TN-S является наиболее подходящей системой заземления для защиты MG в режиме подключения к сети, однако ограничитель тока следует использовать последовательно с основной сетью для ограничения тока повреждения, снижения напряжения прикосновения на поврежденной шине и снизить номинальные характеристики устройств максимальной токовой защиты, используемых для устранения неисправностей в MG в режиме подключения к сети.

6. Выводы

В этой статье используются три системы заземления для защиты MG от различных повреждений в режиме подключения к сети. Из результатов видно, что

Рисунок 16. Напряжение в нейтральной точке главного трансформатора.

Рисунок 17. Matlab © / Simulink © Разработанная модель для MG с системой стирания.

Наиболее подходящей системой является система заземления TN. Это связано с тем, что тока короткого замыкания с системой заземления TN достаточно для срабатывания реле защиты.С другой стороны, для двух других систем заземления (TT и IT) реле защиты не может различать ток короткого замыкания и ток перегрузки. Кроме того, напряжения прикосновения на неисправной шине меньше, чем напряжение прикосновения при использовании системы заземления TT. В то время как с системой заземления TT ​​напряжение прикосновения на неисправной шине очень высокое и превышает предельное значение безопасности. Чтобы решить эту проблему, все потребители должны использовать заземляющие электроды с низким сопротивлением, чтобы снизить напряжение прикосновения по сравнению с безопасным предельным значением.При использовании системы заземления IT, напряжения исправных фаз почти удвоятся (220 В стало 380 В) и вызовут напряжение для всего оборудования, которое питается от исправных фаз. В режиме подключения к сети следует использовать ограничитель тока, чтобы уменьшить ток повреждения, который участвует в основной сети, и, следовательно, уменьшить напряжение прикосновения на неисправной шине.

В заключение следует отметить, что система заземления TN является самой лучшей системой для защиты MG с точки зрения тока короткого замыкания и напряжений прикосновения.Судя по результатам этой статьи, система заземления TN является наиболее рекомендуемой системой для защиты MG в режиме подключения к сети. Кроме того, следует использовать ограничитель тока основной сети для снижения напряжения прикосновения на всех потребителях MG.

ССЫЛКИ

  1. Р.М. Камель и Б. Керманшахи, «Разработка и реализация моделей для анализа динамических характеристик распределенных генераторов в микросети. Часть I: микротурбина и твердооксидный топливный элемент», Scientia Iranica, Transactions D, Computer Наука и инженерия и Электротехника, Vol.17, No. 1, июнь 2010 г., стр. 47-58.
  2. Р. М. Камель, А. Чауачи и К. Нагасака, «Повышение динамического отклика MicroGrid с использованием нового пропорционального интегрального контроллера шага ветровой турбины и нейро-нечеткого фотоэлектрического контроллера слежения за точкой максимальной мощности», Электрические компоненты и системы, Vol. 38, No. 2, Januaruy 2010, pp. 212-239.
  3. р.М. Камель, А. Чауаши и К. Нагасака, «Сглаживание энергии ветра с использованием контроллера шага с нечеткой логикой и системы конденсаторов энергии для улучшения характеристик микросетей в автономном режиме», Energy, Vol. 35, № 4, март 2010 г., стр. 2119-2129. doi: org / 10.1016 / j.energy.2010.01.030
  4. RM Kamel, A. Chaouachi и K. Nagasaka, «Повышение динамического отклика в переходных процессах микросети во время snd после огромных и множественных сбоев путем подключения к ближайшим микросетям», Международный журнал устойчивой энергетики, Vol.30, № 4, август 2010 г., стр. 223–245. doi: org / 10.1080 / 1478646X.2010.509499
  5. Р. М. Камель, А. Чауачи и К. Нагасака, «Влияние сбоя микроисточников на динамические характеристики микросети во время и после процесса обособления», ISESCO Science and Technology Vision, Vol. 6, No. 9, май 2010 г., стр. 2-10.
  6. Р. М. Камель, А.Чауачи и К. Нагасака, «Улучшение переходного динамического отклика микросети, последующее отключение и отказ микроисточников за счет двух соединенных соседних микросетей», ISESCO Science and Technology Vision, Vol. 5, № 8, ноябрь 2009 г., стр. 46-55.
  7. Р. М. Камель, А. Чауаши и К. Нагасака, «Новый контроллер шага PI и система конденсаторов энергии для уменьшения колебаний энергии ветра и поддержания стабильности микросетей после последующего обострения», Международный журнал электроэнергетических и энергетических систем, том.30, No. 2, апрель 2010 г., стр. 131-138.
  8. Р. М. Камель и Б. Керманшахи, «Оптимальный размер и расположение распределенных генераторов для минимизации потерь мощности в первичной распределительной сети», Scientia Iranica, Transactions D, Компьютерные науки и инженерия и Электротехника, Vol. 16, № 6, декабрь 2009 г., стр. 137–144.
  9. р.М. Камель, А. Чауачи и К. Нагасака, «Снижение выбросов углерода и снижение потерь мощности помимо улучшения профилей напряжения с использованием микросетей», Low Carbon Economy, Vol. 1, No. 1, октябрь 2010 г., стр. 1-7. doi: org / 10.4236 / lce.2010.11001
  10. Р. М. Камель, А. Чауачи и К. Нагасака, «Влияние рейтинга ветроэнергетической системы на переходные динамические характеристики микросети в автономном режиме», Низкоуглеродная экономика, Vol.1, № 1, октябрь 2010 г., стр. 28–37. doi: org / 10.4236 / lce.2010.11005
  11. С. Барсали и др., «Методы управления рассредоточенными генераторами для улучшения непрерывности электроснабжения», Зимнее собрание энергетического общества, Нью-Йорк, 27–31 января 2002 г., том . 2. С. 27-37.
  12. С. Р. Уолл, «Производительность распределенной генерации с инверторным интерфейсом», Конференция и выставка по передаче и распределению IEEE / PES 2001 г., Атланта, 28 октября – 2 ноября 2001 г., Vol.2. С. 945-950.
  13. Н. Джаяварна и др., «Задача TE2 – Вклад тока повреждения от преобразователей», Проект отчета микросетей для задачи TE2, Европейская комиссия, 2004 г.
  14. К. Преве, «Защита электрических сетей», ISTE Ltd, Лондон, 2006.
  15. Б. Лакруа и Р. Кальвас, «Системы заземления в низковольтном оборудовании», Методика Кайера компании Schneider Electric, No.172, март 2002 г.
  16. Н. Джаяварна, М. Лоренцу и С. Папатанассиу, «Обзор заземления в микросетях», проект «Крупномасштабная интеграция микрогенерации в низковольтные сети с помощью микросети», РАБОЧИЙ ПАКЕТ E, № 1 , 23 апреля 2004 г.
  17. С. Папатанассиу, Н. Хатциаргириу и К. Струнц, «Эталонная сеть микросетей низкого напряжения», Материалы симпозиума СИГРЭ: Энергетические системы с рассредоточенной генерацией, Афины, 13–16 апреля 2005 г.
  18. W. Xueguang, N. Jayawarna, Y. Zhang, N. Jenkins, JP Lopes, C. Moreira, A. Madureira и J. Pereira da Silva, «Рекомендации по защите микросетей», конечный результат DE2 для микросетей ЕС проект, июнь 2005 г.
  19. WGE4 – Рабочая группа по безопасности подстанций, «Руководство IEEE по безопасности при заземлении подстанций переменного тока», Стандарт IEEE 80-2000 (пересмотр стандарта IEEE 80-1986), 2000 г.
  20. «Анализ подстанций в городских районах», Safe Engineering Services & Technologies Ltd., Монреаль, версия 8, январь 2000 г.
  21. К. Марней, Ф. Дж. Робджо и А. С. Сиддики, «Форма микросети», Зимнее собрание IEEE PES, нов. Йорк, январь 2001 г.

Введение в заземление и подключение

Заземление и соединение – это два очень разных, но часто путающих метода предотвращения поражения электрическим током.

Принцип заземления состоит в том, чтобы ограничить продолжительность напряжения прикосновения, если вы вступите в контакт с оголенной проводящей частью. Земля создает безопасный путь для прохождения тока вместо поражения электрическим током.

Целью соединения является снижение риска поражения электрическим током, если вы прикасаетесь к отдельным металлическим частям при неисправности в электрической установке. В этом случае защитные заземляющие провода уменьшают величину напряжения прикосновения.

Заземление и соединение являются важными требованиями любой электрической установки и соответствуют требованиям безопасности BS7671.

Что такое система заземления?

В простейшем случае система заземления – это устройство, с помощью которого электрическая установка соединяется со средством заземления. Обычно это делается в целях безопасности, но иногда и для функциональных целей, например, в случае телеграфных линий, которые используют землю в качестве проводника, чтобы сэкономить на стоимости обратного провода в длинной цепи.В случае неисправности в электрической установке человек может получить удар электрическим током, прикоснувшись к металлической части под напряжением, потому что электричество использует тело как путь к земле. Заземление обеспечивает альтернативный путь прохождения тока короткого замыкания на землю.

В Великобритании существуют три основные системы заземления, используемые для неспециализированных установок и определенные в Правилах проводки IET, две – это системы TN (где оператор распределительной сети (DNO) отвечает за заземление), а другая – система TT ( который не имеет собственного заземления):

Обозначения: T = Земля (земля), N = нейтраль, C = комбинированный, S = отдельный

Системы

TN-S имеют одно соединение нейтрали с землей, расположенное как можно ближе к трансформатору питания, и отдельные кабели питания повсюду.В источниках низкого напряжения трансформатор можно даже подключить к оболочке кабеля питания, который даст отдельный путь обратно к трансформатору подстанции. Максимальное сопротивление внешней цепи замыкания на землю DNO в этих конфигурациях обычно составляет 0,8 Ом.

Это наиболее распространенная конфигурация, используемая в Великобритании. Он также может быть известен как защитное многократное заземление (PME) и обеспечивает подачу низкого напряжения с надежным и безопасным заземлением. Эта система позволяет нескольким пользователям использовать один кабель питания.Возникающее в результате увеличение тока вызывает повышение напряжения в защитной заземленной нейтрали (PEN), которая требует многократного подключения к земле на всем протяжении маршрута питания. Нейтраль заземляется рядом с источником питания, на входе в установку и в необходимых точках распределительной системы. Поскольку DNO использует комбинированный нейтраль и обратный тракт PEN, максимальное сопротивление внешней цепи замыкания на землю составляет 0,35 Ом.

Несмотря на свою популярность, схема TN-C-S может оказаться опасной, если PEN-проводник станет разомкнутой цепью в источнике питания, потому что ток не будет немедленно возвращаться на уровень подстанции.Из-за этого есть определенные объекты, где его нельзя использовать, в том числе заправочные станции, строительные площадки, автостоянки и некоторые хозяйственные постройки.

Конфигурация аналогична системе TN-S, но не дает потребителям индивидуального заземления. Вместо этого потребители должны поставлять свою землю, например, закапывая стержни или плиты под землю, чтобы обеспечить путь с низким сопротивлением. Часто системы TT используются там, где устройства TN-C-S не могут быть (например, в приведенном выше примере заправочной станции) или в сельской местности, где питание осуществляется на воздушных столбах.Меры защиты от ударов, такие как УЗО, часто используются для обеспечения автоматического отключения питания там, где существуют различные типы грунта, которые могут вызвать значения полного сопротивления контура внешнего замыкания на землю.

Что такое склеивание?

Электрическое соединение – это практика соединения всех открытых металлических предметов, не предназначенных для передачи электричества в зоне, с использованием защитного соединительного проводника, целью которого является защита людей, которые могут коснуться двух отдельных металлических частей, от поражения электрическим током в случае электрического повреждения.Это снижает напряжение, которое могло быть там.

Как упоминалось ранее, знать, когда элемент следует заземлить, а когда – соединить, может сбить с толку.

В качестве примера возьмем металлический кабельный лоток, который часто встречается в электрических установках. Если:

  • Лоток является открытой проводящей частью (т. Е. К нему можно дотронуться, и он обычно не находится под напряжением), и его НЕОБХОДИМО заземлить.
  • Лоток является внешней проводящей частью (т. Е. Значение омического сопротивления между предполагаемой внешней частью и землей меньше 22 кОм), ее БУДЕТ соединять.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
