Управление





• Беспроводное управление по каналам: Lora / GSM / NB-IoT
• Гибкое управление режимами освещения
• Пофазное управление линиями
• Адресное управление каждым светильником
• Индивидуальное или групповое диммирование
• Автоматический контроль и диагностика состояния оборудования и светильников
• Дистанционный учет энергопотребления
• Повышение уровня оперативно-диспетчерского управления

Мониторинг





• Сигнализация о неисправностях сети освещения
• Оперативное реагирование на аварийные события и их устранение
• Автоматической передачи данных в диспетчерский пункт
• Архив журнала событий
• Определение несанкционированного подключения (воровства) электроэнергии в сетях

Сбор телеметрии и отчеты





• Автоматический контроль и учет электроэнергии
• Формирование базы данных и отчётов об энергопотреблении
• Автоматической передачи данных в диспетчерский пункт
• Определение несанкционированного подключения (воровства) электроэнергии в сетях
• Выгрузка отчетов инвентаризации установленного оборудования

Сервисы Unilight – первый шаг к построению инфраструктуры умного города. Возможна дальнейшая интеграция в систему дополнительных решений Unilight: пешеходные переходы, опоры освещения с питанием 24/7, зарядные станции для электромобилей, оцифровка сетей освещения и создание цифрового двойника.

Модуль цифровой инвентаризации сетей освещения



Цифровой двойник – это виртуальное или цифровое представление реального или потенциального объекта на карте (ГИС). Он создается для городов, зданий, сооружений, производств и предприятий сельского хозяйства и прочее.



Подробнее о модуле цифровой инвентаризации можно прочитать на странице продукта: Цифровой двойник сетей освещения



Состав решения UNILIGHT

ШУНО (сбор и обработка информации)

Контроллер управления Unilight

Модули индивидуального управления светильниками

Программное обеспечение

Интерфейс ПО АСУНО Unilight



Интуитивно понятный интерфейс пользовательской платформы Unilight позволяет создать единый диспетчерский центр управления наружным освещением, следить за статусом компонентов ШУНО, снизить эксплуатационные затраты, оптимизировать потребление электроэнергии, выполнять программы энергосбережения и оценивать их эффективность, отслеживать аварийные ситуации в режиме реального времени.

Карта Объектов

Карта сетей уличного освещения с цифровой инвентаризацией объектов

График расписания вкл./выкл. освещения

Раздел “Мониторинг и управление” (вариант отображения 1)

Раздел “Мониторинг и управление” (вариант отображения 2)

Отчет о потреблении за период

Раздел “События”. Здесь хранится архив всех событий по автоматическому/ручному управлению оборудования, а так же архив событий с ошибками в системе работы оборудования.

Мониторинг основных параметров в разрезе по времени, по каждой из ТП

Сравнение потребления за период (месяц/год)

Другое оборудование UNILIGHT

ШУНО UNILIGHT

ШУНО UNILIGHT

Узнать подробнее о ШУНО UNILIGHT

Контроллер управления UNILIGTH

Контроллер управления UNILIGTH

Узнать подробнее о контроллере

Модуль управления UNILIGHT

Модуль управления UNILIGHT

Узнать подробнее о модулях управления

Умный пешеходный переход

Умный пешеходный переход

Узнать подробнее о пешеходном переходе UNILIGHT

Обзор систем управления уличным освещением

В каждом населенном пункте организовано наружное или уличное освещение. В темное время суток на улицах, во дворах, на частных придомовых территориях, вокруг промышленных и других объектов должны работать специальные осветительные приборы, являющиеся источниками достаточного количества света. Они объединяются в системы, которые управляются различными методами.

Задачи уличного освещения

Освещение необходимо для обеспечения безопасного движения жильцов и транспорта, для подсветки различных элементов — например, рекламных щитов или фасадов зданий. Достаточный уровень освещенности позволяет обеспечить:

• Контроль за всем происходящим на территории в темное время суток;
• Ориентацию людей в пространстве за счет подсветки пешеходных зон;
• Видимость потенциально опасных участков — например, бордюров и ступеней;
• Ландшафтное оформление участка;
• Придание участку эстетически привлекательного внешнего вида.

В общих чертах задачей наружного освещения является искусственное увеличение видимости в ночное время суток. Для ее выполнения осветительное оборудование должно своевременно включаться и выключаться по мере необходимости. Первый пункт важен в плане безопасности, второй – для экономии ресурсов.

Способы контроля наружного освещения

Управление наружным освещением может осуществляться несколькими методами: вручную, дистанционно либо автоматически. У каждого варианта есть свои преимущества и недостатки, особенности и технические нюансы.

Ручное управление

Этот способ появился самым первым, еще во времена фонарщиков. Сейчас ручное управление осуществляется оператором, который включает или выключает освещение в определенное время. Такой вариант используется в частных домах, но для коммунальных служб не слишком удобно вручную подключать огромное количество осветительных приборов.

Дистанционное управление

Со временем появилось оборудование, позволяющее управлять целой группой ламп и фонарей. Реализована эта возможность при помощи пульта, на котором нужно включить либо выключить рубильник. Суть методики — в подаче в контур сети напряжения (либо его выключение). Это гораздо удобнее, чем включать каждый осветительный прибор вручную, однако влияние человеческого фактора сохраняется.

Автоматический контроль

Управление уличным освещением в автоматическом режиме является современным, максимально удобным и эффективным вариантом. Здесь применяются датчики, которые работают по заданному алгоритму. Участие человека в этом процессе не требуется. С развитием технологий началось внедрение цифровых механизмов, сочетающих в себе преимущества ручных и автоматических систем.

Устройство и возможности автоматической системы управления

Автоматическая система управления обеспечивает бесперебойное и качественное освещение участков и экономию электроэнергии. За счет сокращения труда операторов сокращаются трудозатраты, а это дает заметную финансовую выгоду.

Шкафы управления

Ключевой частью в автоматической системе контроля уличного освещения является шкаф управления. Он выполняет сразу несколько функций:

• Объединяет все схемы, регулирующие работу осветительных приборов и распределяющие нагрузку;
• Предотвращает негативное влияние скачков напряжения и замыкания на реле;
• Контролирует срабатывание реле в установленное время;
• Позволяет регулировать яркость свечения ламп.

Работа шкафа обеспечивается местными управляющими компонентами либо системой каскадной конструкции через сигнальный проводник со второго шкафа, либо с пульта через кабель. Оборудование предназначено для раздельного контроля основного и дополнительного освещения, оснащено внутренней подсветкой. Оптимальным считается использование двух шкафов: первый подключается к светильникам, оснащенным фотореле, датчиками, реагирующими на движения, другой нужен для дистанционного контроля.

Схемы питания и управления

Для контроля освещения на улице в автоматическом режиме применяют следующее оборудование:

• Фотореле, регулирующее функционирование компонентов по степени освещенности – обеспечивает включение приборов с учетом погодных условий и времени суток, но не защищено от погрешностей при загрязнении устройств;
• Системы с таймером;
• Схемы с астротаймером.

В последнем случае после настройки программного обеспечения, команды для управления системой подаются на балласт. Ввод такого графика обеспечивает контроль работы устройств без участия оператора, но с периодическим контролем функционирования системы.

Оборудование для автоматизации освещения

Помимо средств автоматических систем управления для контроля уровня освещенности возможно подключение специальных приспособлений, которые обеспечивают срабатывание осветительных приборов при создании заданных условий.

Датчик освещенности

Такой датчик реагирует на фактическую степень освещенности, автоматически включая или отключая лампы. В его конструкцию входит фоточувствительный компонент, который под действием светового потока меняет уровень тока в схеме. В результате срабатывает реле, размыкаются или смыкаются его контактов.

Датчики освещенности различаются:

• Задержкой срабатывания – варьируется в пределах 15-60 секунд и предотвращает срабатывание от ложного сигнала, например, света фар проезжающего автомобиля;
• Степенью защищенности от воздействия внешних факторов – в первую очередь, пыли и влаги;
• Мощностью или током нагрузки – подбирается с учетом мощности светильника;
• Порогом срабатывания – в некоторых моделях его можно регулировать.

Важной характеристикой датчика является уровень его чувствительности. Так, освещенность в 2 Лк воспринимается как полная темнота.

Датчики движения

Такие устройства реагируют на перемещения предметов. Чаще всего использую модели на основе инфракрасных устройств, которые реагируют на смену излучения света. Датчики этого типа бывают встроенными и выносными. При выборе следует обращать внимание на задержку срабатывания, допустимую мощность нагрузки, угол обзора конкретной модели и дальность действия.

Некоторые из этих параметров можно регулировать. Например, пользоваться системой становится удобнее, если есть возможность установить нужную дальность включения и нужную степень освещенности для срабатывания.

Таймер

Бывает двух видов: обычный и астротаймер. Первый включает осветительное оборудование в заданное время, вне зависимости от реальной ситуации. Это не всегда корректно, учитывая различную продолжительность светового дня зимой и летом. Во втором случае контроллер подключен к программе слежения за перемещениями солнца и соответствующей базой данных.

Астротаймер считается более точным, поскольку работает, исходя из данных о долготе и широте, времени рассвета и захода солнца. Устройство устанавливается в распределительный щит и подходит для переключения активной нагрузки с током 16 АА. Если необходим контроль более мощных осветительных приборов, используются специальные магнитные пускатели. Для корректной работы астротаймера требуется точная установка часов.

Диммеры

Диммерами называются светорегуляторы, управляющие яркостью свечения ламп. Такие устройства подбираются с учетом типа осветительного оборудования. Своевременное переключение светильника в режим пониженного энергопотребления – например, в ночное время – позволяет снизить расход электроэнергии.

Диммеры – автономные устройства, они устанавливаются в каждый осветительный прибор отдельно. Режим работы и время переключения устанавливается при помощи переключателей. Можно объединить устройство с датчиком движения, и тогда лампы будут гореть более тускло при отсутствии движущихся объектов, более ярко – при перемещении предметов или людей.

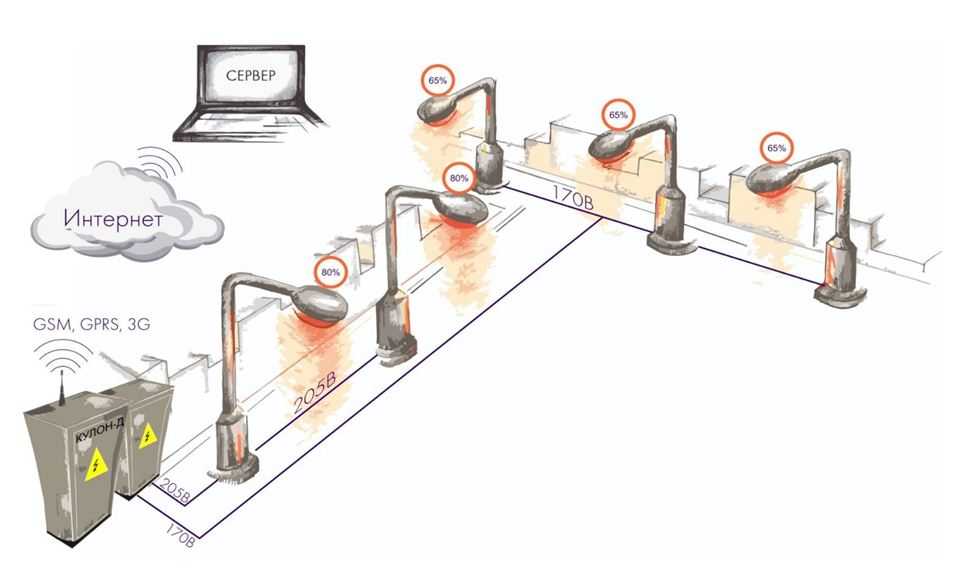

Удаленное управление освещением

Для дистанционного контроля уличного освещения есть ряд методов коммутации:

• Через канал модема посредством телефонной линии – самый дешевый вариант;
• Через GSM-канал – особенно удобен на участках большой площади;
• Через LAN-канал – коммутация между управляющим модулем и пунктом диспетчера осуществляется посредством витой пары; данный способ актуален, если все оборудование расположено компактно;
• Через радиоканал – связь оплачивать не нужно, но само оборудование довольно дорогое, к тому же есть риск помех.

В большинстве случаев организация дистанционного управления наружным освещением требует установки распределительного щита.

Виды систем управления газоразрядным освещением

Сейчас на улицах в основном используются газоразрядные лампы. Системы управления наружным освещением обеспечивают их питание через реле при помощи индукционных (магнитных) и электронных балластов. Первые создают перепад тока и ростом напряжения и поджигом газоразрядной лампы, они же ограничивают мощность во время работы. Индукционный балласт отличается не слишком высоким КПД, дает мерцание света, имеет внушительные габариты, требует использования конденсаторов, схем встречного включения ламп.

Электронный балласт обеспечивает поджиг лампы с поддержанием нужного напряжения на ее выводах. Такое устройство позволяет устранить мерцание, повысить яркость свечения и КПД, сэкономить место за счет небольших размеров, увеличить период эксплуатации лампочек. Однако в случае загрязнения фотоэлементов и самих ламп уровень отзывчивости устройства снижается.

Современные технологии позволяют подобрать оптимальную систему управления для систем наружного освещения любого типа и масштаба и организовать бесперебойную работу оборудования. Обращайтесь к специалистам компании «Эмиттер» – мы подберем для вас оптимальную систему уличного освещения.
