Cколько проводов можно скручивать в одну скрутку
В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.
Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.
Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.
Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.
И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.
Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».
И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.
Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.
Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.
На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту.
Такое соединение просто опасно, оно может греться и быть источником возгорания.
Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.
По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.
Сколько проводов должно быть в скрутке
Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.
Чтоб не заучивать максимально рекомендованное для скруток количество проводов:
Есть простое правило:
Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук
Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.
Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.
Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.
Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:
|
Сечение провода мм. |
Количество проводов в скрутке | |
| Рекомендовано | Максимальное | |
| 1.5 | 6 | 8 |
| 2.5 | 4 | 6 |
| 4 | 3 | 4 |
| 6 | 2 | |
| 10 | 2 | 2 |
кв
Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.
Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.
И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.
д.
Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).
Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.
А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

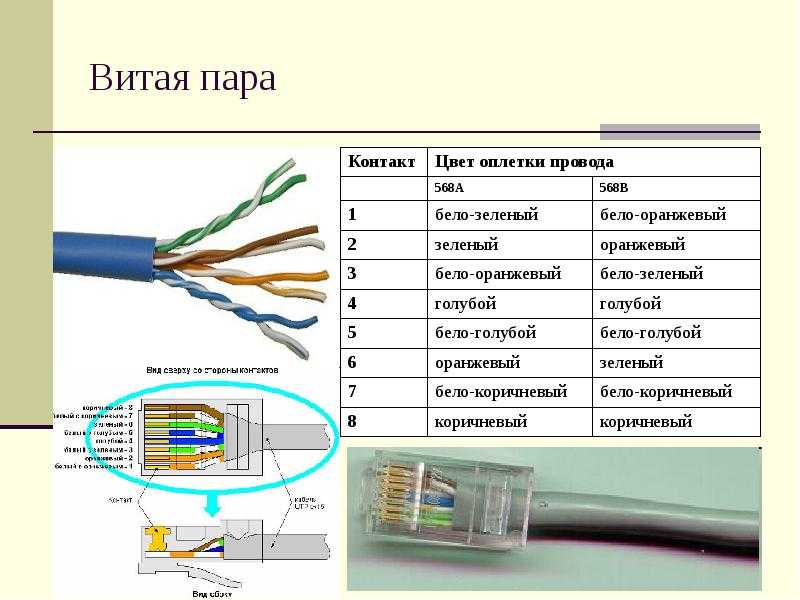

Сколько проводов в USB кабеле
Главная » Технологии
Технологии
Автор Макс Кравцов Просмотров 17 Опубликовано Обновлено
Внутри любого USB кабеля располагаются не менее двух проводов. Влияет на количество проводов тип кабеля и версия USB. Из статьи вы узнаете, сколько проводов в USB кабеле, а так же как узнать точное количество проводов в любом USB шнуре.
Содержание
- Сколько проводов в USB кабеле версии 2.0
- Сколько проводов в USB кабеле версии 3.0
- Вывод
Сколько проводов в USB кабеле версии 2.0
В USB кабелях версии 2.0 может присутствовать до 4 проводов.
В кабелях ориентированных исключительно для питания электроники или подзарядки встроенной батареи имеется только 2 провода – питание и земля. Такое исполнение обусловлено желанием производителя сэкономить на аксессуарах, если передача данных не предусматривается. Так же не целесообразно добавлять дополнительные провода при самостоятельной сборке USB шнура, если кабель собирается исключительно для питания маломощного устройства.
Наиболее распространены кабели USB с двумя проводами – в наиболее дешевых шнурах с максимальной экономией производителя на всех компонентах.
Кабели с поддержкой передачи данных содержат 4 провода. В обязательном порядке 2 провода для питания, ещё 2 провода для передачи информации. В некоторых кабелях провода для приема и отправки данных могут использоваться технологией быстрой зарядки для передачи увеличенного количества энергии не по двум, а по четырем линиям. Для этой цели используются перемычки или логика интегральной схемы. Стоит отметить, что без обязательных линий питания кабель работать не будет.
Существуют так же кабели с использованием пяти проводов, преимущественно в переходниках, например MHL. Обычно неиспользуемый 4й pin microUSB, за исключением кабелей с поддержкой OTG, в MHL используется для передачи видеосигнала кабелем.
Сколько проводов в USB кабеле версии 3.0
Спецификация USB 3.0 получила дополнительный набор контактов, а максимальное число проводов в кабеле выросло до 8.
Как и в версии 2.0 минимальное количество проводов в новой спецификации – 2. Провода используются для питания устройств с поддержкой новой и предыдущей спецификации USB.
Кабель с четырьмя проводами позволяет дополнительно передавать данные. При этом скорость передачи будет ограничена стандартом USB 2.0.
Наличие 8 проводов в кабеле позволит передавать данные в ускоренном режиме за счет 4 дополнительных линий для отправки и получения информации. Если же такой кабель подключить к устройству без поддержки USB 3.0, тогда для зарядки и обмена данными будет использоваться только базовые 4 провода.
Вывод
В статье детально описано, сколько проводов в USB кабеле. На количество проводов влияет спецификация USB. В версии 2.0 максимум 4 провода, а в версии 3.0 – 8 проводов. При этом встречаются кабели с минимально допустимым для работы количеством проводов – 2. Такие шнуры подойдут для зарядки определенной электроники, а вот передавать данные по такому кабелю не получится.
Какие у вас имеются вопросы? Оставляйте сообщения в комментариях внизу статьи.
Читайте далее:
Post Views: 11
Оцените автора
Максимально допустимое количество электрических проводов в кабелепроводе
Таблица заполнения кабелепровода
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 05.03.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp.
, является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Черис Харрис
Факт проверен Черисс Харрис
Черисс Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Использование электрического кабелепровода является обязательным методом защиты электрических проводов в незащищенных ситуациях, когда нельзя использовать кабель NM. Электрический кабелепровод, будь то жесткий металл (EMT), жесткий пластик (ПВХ) или гибкий металл (FMC), ограничен в отношении максимального количества электрических проводов, которые можно проложить внутри кабелепровода. Этот рейтинг, называемый пропускной способностью кабелепровода, определяется Национальным электротехническим кодексом и соответствует большинству местных норм, которые служат регулирующим законом в любой конкретной области.
Определение емкости заполнения и ограничение количества токопроводящих проводов является вопросом безопасности. Электрические провода немного нагреваются под действием тока, и ограничение количества проводов, разрешенных в кабелепроводе, является средством ограничения накопления тепла и обеспечения рассеивания тепла внутри кабелепровода.
Предупреждение
Очень важно соблюдать вместимость кабелепровода. Слишком большое количество проводов, несущих слишком большой ток, может привести к выделению достаточного количества тепла, чтобы расплавить виниловую изоляцию на проводах и вызвать серьезную опасность возгорания.
Емкость заполнения зависит не только от типа и размера кабелепровода, но также от типа и размера самого провода. Первым шагом в определении заполняющей способности является правильное определение материала трубопровода.
Кабелепровод ЕМТ
Электрические металлические трубы (ЭМТ), иногда называемые «тонкостенными», являются наиболее распространенным типом жестких металлических трубопроводов, используемых в жилищном строительстве.
Поскольку он металлический, он может выступать в качестве заземления при подключении к металлическим электрическим коробкам и металлической арматуре. Трубки поставляются длиной 10 футов, которые можно соединять вместе с помощью муфт или колен, корпусов кабелепроводов и других фитингов.
Муфты EMT скрепляют отрезки трубок, а также соединяют заземляющее соединение между секциями кабелепровода. Муфты бывают винтовыми и компрессионными. Муфты с установочными винтами имеют два винта, по одному на каждую часть кабелепровода. Компрессионные муфты имеют стопорные кольца и завинчивающиеся концы, которые затягиваются на кабелепроводе для плотного соединения. Трубка EMT соединяется с металлическими электрическими коробками с помощью соединителей с контргайками, чтобы обеспечить герметичное соединение, которое также является электропроводным.
Кабелепровод из ПВХ
Жесткий поливинилхлорид (ПВХ) представляет собой пластиковую трубу, которая часто используется для прокладки под землей и во влажных помещениях.
Этот трубопровод имеет длину 10 футов и имеет встроенную муфту, сформированную на одном конце, называемом охватывающей стороной. Части трубопровода из ПВХ обычно постоянно соединяются клеем на растворителе ПВХ, аналогично соединениям водопроводных труб из ПВХ. Поскольку ПВХ имеет более толстые стенки, чем металлический кабелепровод, он может удерживать меньше проводов. ПВХ также является непроводящим, поэтому он не может служить заземляющим проводником.
Трубы из ПВХ бывают двух распространенных марок, в зависимости от толщины стенки трубы:
- Шкала 40 ПВХ — это труба с более тонкими стенками, которая используется для большинства простых подземных установок, таких как прокладка подачи через двор к выходу в навесе.
- Сортамент 80 ПВХ — это труба с более толстыми стенками, которая используется в местах с интенсивным движением, например, под парковками и подъездными путями.
Из-за большей толщины стенки кабелепровод сортамента 80 имеет меньший внутренний диаметр и, следовательно, может вмещать меньше проводов, чем кабелепровод сортамента 40 того же номинального размера.
Канал FMC
Гибкий металлический трубопровод (FMC), также называемый Greenfield, состоит из спиральных полос металла и достаточно гибок, чтобы его можно было сгибать вокруг углов и других препятствий. Этот кабелепровод используется для устройств, которые необходимо легко перемещать, например, для вставных флуоресцентных ламп. Он также используется для коротких участков проводки, которые будут открыты, например, соединения между настенными коробками или выключателями и мусоропроводами или водонагревателями. FMC поставляется в рулонах и может быть разрезан на любую длину, необходимую для выполнения работы.
Допустимая пропускная способность кабелепровода
Допустимое количество проводов, которые можно разместить внутри кабелепровода, зависит от типа и размера кабелепровода, а также от размера токопроводящих проводов. Размер провода определяется номером американского калибра проводов или AWG. Чем меньше номер AWG, тем больше диаметр провода. Для изолированного провода THHN, наиболее распространенного типа провода, используемого в кабелепроводе для бытовых цепей, заполняющая способность составляет:
| Размер и тип кабелепровода | Провод 14 AWG | Провод 12 AWG | Провод 10 AWG | Провод 8 AWG |
| 1/2 дюйма ЕМТ | 12 | 9 | 5 | 3 |
| 3/4 дюйма ЕМТ | 22 | 16 | 10 | 6 |
| 1-дюймовый ЕМТ | 35 | 26 | 16 | 9 |
| 1 1/2 дюйма, ЕМТ | 84 | 61 | 38 | 22 |
| 1/2-дюймовый ПВХ — марка 40 | 11 | 8 | 5 | 3 |
| 3/4 дюйма, ПВХ — марка 40 | 21 | 15 | 9 | 5 |
| 1-дюймовый ПВХ — марка 40 | 34 | 25 | 15 | 9 |
| 1 1/2 дюйма, ПВХ — марка 40 | 82 | 59 | 37 | 21 |
| 1/2-дюймовый ПВХ — марка 80 | 9 | 6 | 4 | 2 |
| 3/4 дюйма, ПВХ — марка 80 | 17 | 12 | 7 | 4 |
| 1-дюймовый ПВХ — марка 80 | 28 | 20 | 13 | 7 |
| 1 1/2 дюйма ПВХ — марка 80 | 70 | 51 | 32 | 18 |
| 1/2 дюйма FMC | 13 | 9 | 6 | 3 |
| 3/4 дюйма FMC | 22 | 16 | 10 | 6 |
| 1-дюймовый FMC | 33 | 24 | 15 | 9 |
Как насчет использования кабеля NM внутри кабелепровода?
Национальный электротехнический кодекс не запрещает вам прокладывать кабель NM внутри кабелепровода в открытых местах, но на практике это довольно сложно сделать, и большинство электриков вместо этого, если это возможно, прокладывают провод TNNH.
Единственным исключением является случай, когда кабель NM или UF (подземный фидер) выходит из скрытого места и должен проходить по открытому участку. В этой ситуации электрик иногда протягивает экранированный кабель через короб к точкам его подключения. Например, UF-кабель, выходящий из-под земли и поднимающийся вверх по стене здания, может быть проложен через кабелепровод над открытой частью его прокладки.
Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
NFPA 70®: Национальный электротехнический кодекс®. Национальная ассоциация противопожарной защиты.
Сколько проводов в розетке
» Справочник по домашней электропроводке
» Руководство по электропроводке в жилых домах
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика
Как проложить проводку в розетке: расчет заполнения коробки для электрической розетки. |
Руководство по установке электрических проводов в розетку.
| ||||
Электрические провода в розетке
Электрика Вопрос: Как подключить электрические провода к розетке?
- У меня есть пластиковые неглубокие старые рабочие коробки синего цвета Carlon, на которых указано, что они имеют объем 17 кубических дюймов.
Я надеюсь использовать эти коробки в неглубоких стенах на моей кухне с каркасом 2×3. - Считаются ли выступы, зажимающие провода в коробке, внутренними зажимами, которые необходимо учитывать при расчете заполнения коробки? Они являются литыми частями коробки и зажимают проволоку на месте.
- На коробке написано, что я могу получить семь заполняющих проводников 12-го калибра в коробке.
- С кабелем, входящим в коробку и выходящим в другую розетку, у меня четыре проводника.
- Каждая розетка рассчитана на два проводника.
- Провода заземления считаются за один.
- Это дает мне семь проводников в расчетах заполнения коробки, а при 12-м калибре я меньше 17 кубических дюймов.
- Однако, если эти маленькие защелки считать внутренними зажимами, это ставит меня на 8 проводников и превышает предел заполнения коробки для коробки.
- Подводя итог, нужно ли считать эти защемляющие выступы в этих полях? Используя эту коробку с 17 кубическими дюймами, могу ли я ввести два кабеля 12 калибра и розетку и не нарушить заполнение коробки?
Я надеюсь использовать эти коробки в неглубоких стенах на моей кухне с каркасом 2×3. Этот вопрос по электропроводке поступил от Майка из западного Честера, штат Пенсильвания.
Подробнее о Домашняя электропроводка для Пенсильвании
Ответ:
Спасибо за вопрос по электропроводке, Майк.
Установка проводки в розетку
Применение: Электропроводка для розеток.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного электрика.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Расчетное время: Зависит от объема проекта реконструкции ванной комнаты, типа конструкции и доступного доступа к проектируемой территории.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может помешать установке новых строительных материалов, должна быть идентифицирована, отключена и помечена.
Примечание. Модификация существующей электропроводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
Расчет заполнения коробки для электрической розетки
Пример: Руководство по установке электрических проводов в розеточную коробку.
- В соответствии со стандартом NEC 314.16(B) не допускается использование небольших фитингов, а поскольку эти зажимы являются внутренней частью коробки, они включаются в расчеты, предусмотренные производителем коробки.
- Если на коробке указано допустимое количество проводников на сечение провода, значит, коробка уже учитывает встроенные зажимы.
- С этой коробкой объемом 17 кубических дюймов и информацией, поставляемой вместе с коробкой, у вас должно быть достаточно места для проводов и розетки для каждой коробки.
Электрический код для заполнения электрической коробки
- Одной из часто совершаемых ошибок является перегрузка электрической коробки слишком большим количеством проводов.
- Это может привести к неправильной установке выключателей и розеток и даже к повреждению проводов.
- Эта информация поможет вам правильно спланировать размер электрической коробки.
Распределительные коробки для электроремонта и реконструкции дома
Провода для электроремонта и реконструкции дома
Электропроводка для дома
Полный список электрических проводов с типами и деталями, используемыми для дома информация о коде служит ориентиром для выбора.
