На помойку или ещё поработает? Ремонтируем музыкальный центр SONY без замены деталей
В конце 90-х считалось особым шиком иметь дома музыкальный центр. Чтобы проникнуться ощущениями той эпохи специально сделал картинку к данному посту с аутентичным фоном «его ворсейшества». Это сейчас они выглядят анахронизмом, а тогда подобный агрегат был мечтой моей молодости.
Вместе в теми аппаратами ушло и что-то неуловимое, но не менее важное… нас исключили из самого процесса настройки аппаратуры. Теперь нет необходимости что-то протирать спиртом и подстраивать магнитные головки отвёрткой, не нужно даже вставлять или менять диски. Мы и не заметили как погрузились в бездуховную цифровую реальность. Впрочем тема то сегодня другая.
На примере музыкального центра Sony MHC-RX50 расскажу об одной хитрости, которая помогала увеличить благосостояние ремонтников практически ничего не делая (хотя, тут как повезёт). В общем, попросили оживить музыкальный центр, который после летней грозы больше не подавал признаков жизни.
Что отличало технику того времени от нынешней? Сейчас, в основном, используются импульсные блоки питания, а тогда трансформаторные. Хороший трансформатор — штука не дешёвая, а ещё он может довольно ощутимо нагреваться во время работы при перегрузках или недостаточном охлаждении устройства.
Что такое термопредохранитель?
Вообще, перегрев трансформатора может привести к разрушению изоляции обмоточных проводов и замыканию или возгоранию обмоток. Тем кто постоянно занимается ремонтом электроники возможно будет и не интересно читать дальше, а вот начинающие радиолюбители или просто интересующиеся могли даже не слышать о тепловой защите трансформаторов.

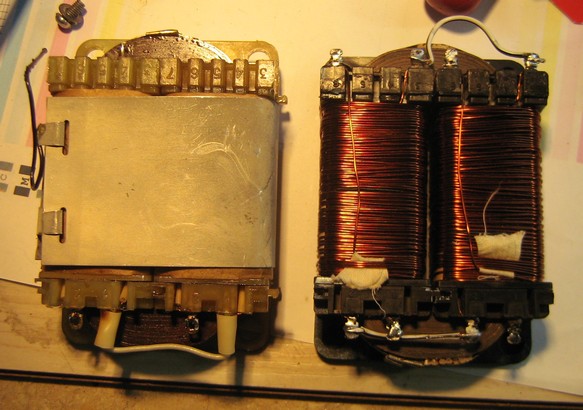

Если вам доводилось разбирать трансформаторы, то вы могли встречать под наружной изоляцией некий элемент (термопредохранитель), соединённый последовательно с первичной обмоткой. Его основной задачей является разрывание цепи при перегреве. Как правило, элемент одноразовый, но встречаются и самовосстанавливающиеся.
Можно безошибочно определить наличие термопредохранителя даже не разбирая трансформатор. Достаточно присмотреться к выводам первичной обмотки. Можно заметить отличающие от основного провода первичной обмотки дополнительные выводы, уходящие под неё.
Можно долго и практически бесполезно искать новый трансформатор…
При выходе термопредохранителя из строя нужно или менять трансформатор или разбирать и ремонтировать. В идеале, конечно менять, но транс в музыкальных центрах весьма специфичен и найти его проблема, а разобрать магнитопровод покрытый лаком бывает ой как не просто — процесс весьма трудоёмкий.
Аппарат на помойку? НЕТ! Жить еще будет! Потому их банально «глушили» закоротив выводы термозащиты (сколько денежек на этом заработано), тем самым исключая термопредохранитель из схемы или припаивали параллельно вышедшему из строя элементу исправный.
К сожалению, в моём случае, чуда не произошло и трансформатор полностью ушёл к праотцам, утянув за собой и основную плату музыкального центра SONY.
Видно, что пробой был душевным, даже дорожка прогорела, хотя от самого транса гарью не пахло и выглядел он вполне живым. Замыкание внутри обмотки там присутствовало однозначно.
Так что, тут нужно быть осторожным: заглушив термопредохранитель в данном случае можно насладиться запахом гари, если автомат в электрощите не сработает раньше. Удивительно, но предохранитель на плате музыкального центра остался целым. Тут уж действительно начинаешь верить в законы Мерфи:
«Прибор, защищаемый быстродействующим плавким предохранителем, сумеет защитить этот предохранитель, перегорев первым».Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте. Если считаете статью полезной,
