Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

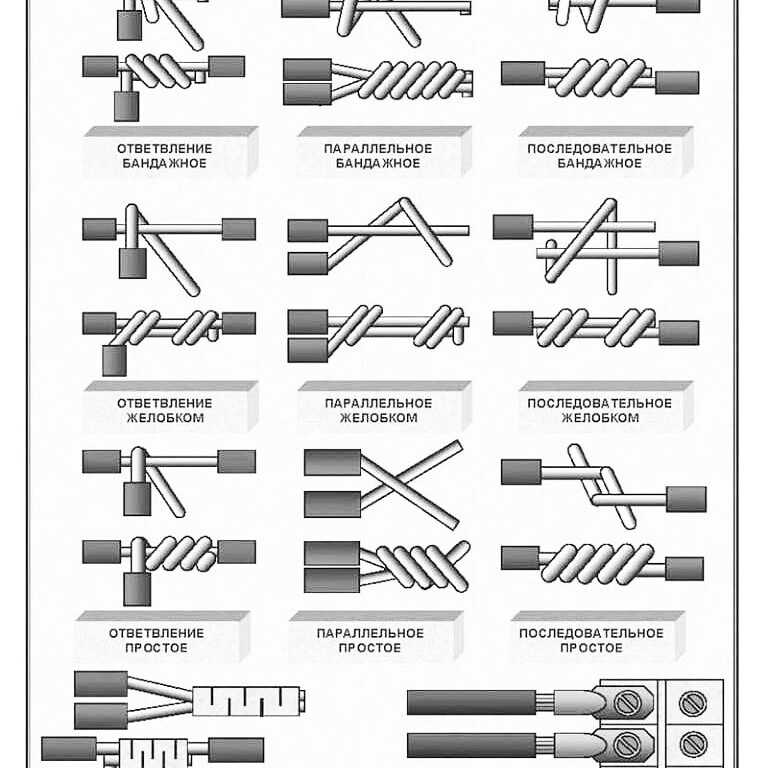

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

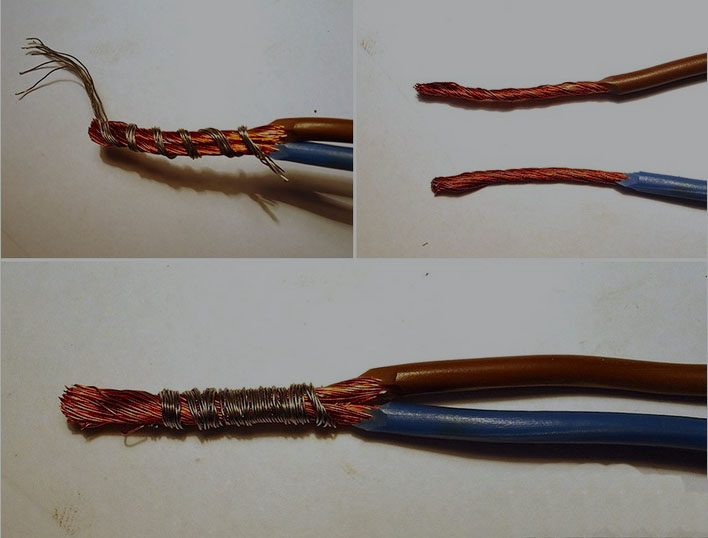

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

Узнайте больше:

• Безопасная электропроводка на даче: от предохранителя до УЗО
• Монтируем с умом: как сэкономить на электропроводке
• Как сделать скрытую проводку в деревянном доме законно и безопасно

09.02.2022

Скрутка, пайка, сварка или клеммы — что выбрать? Распространённые способы соединения проводников | Публикации

Как соединить две или несколько токопроводящие жилы между собой, каждый выбирает сам. Но не стоит забывать, что правильное соединение и надёжный контакт между соприкасающимися поверхностями — залог безопасной работы электросети и практически полное отсутствие рисков короткого замыкания, влекущего за собой нагрев проводника или возгорание изоляции.

Для того чтобы грамотно соединить провода, нужно помнить о нескольких важных пунктах:

• сечение,
• материал исполнения (медь, алюминий и т. д.),
• рабочая среда (улица, помещение, производство и др.),
• набор инструментов,
• и главное — «Правила устройства электроустановок» — нормативный документ, включающий общие требования к проводникам и их соединениям. Необходим для работы электрикам и электромонтажникам.

Клеммные колодки

Один из видов электроустановочных изделий для быстрого и относительно простого соединения проводов. Представлены в виде корпуса из диэлектрических материалов (либо безкорпусные) с несколькими металлическими контактами, к которым крепится провод. Могут оснащаться механическими, пружинными или болтовыми фиксаторами. Максимально допустимый температурный режим работы — до +300 °С и только для керамических клеммных колодок.

Подходят для использования в распределительных коробках, модулях, различных приборах освещения и блоках электропитания.

Преимуществом клеммных колодок является их простота использования. Недостаток — отсутствие возможности совмещать проводники из разных металлов.

Клеммные зажимы Wago

Подходят для экспресс-фиксации токопроводящей жилы. В основе изделия — рычажный зажимной механизм с предохранением фиксируемого кабеля от повреждения. Доступны в двух вариантах исполнения: разъёмные или многоразовые и неразъёмные.

Область применения: электророзетки общего и бытового назначения, а также системы освещения. В других областях применение не рекомендовано ввиду возможного оплавления клеммника и нарушения контакта между соединёнными проводами.

Одно из преимуществ соединения — простота. Способ не требует наличия специальных инструментов или аксессуаров, а также специфических знаний и навыков. Отличается большой площадью контакта и высокой силой зажима. Недостаток — плавятся при чрезмерном нагреве.

Соединительные изолирующие зажимы или СИЗ

Изделия представляют собой пластиковый колпачок с фиксирующей пружиной. Выполняются из негорючих материалов и отличаются низкой себестоимостью. Удобны для маркировки, так как поставляются в разном цветовом исполнении.

Область применения: монтажные коробки, осветительные приборы и оборудование.

Преимущества: низкая стоимость, простота применения, цветовое разнообразие, многократное использование. Недостатки метода: нельзя соединять между собой медь и алюминий, относительно слабая фиксация контактирующих поверхностей.

Гильзы для опрессовки

Соединительные обжимные гильзы — это полые алюминиевые либо медные трубки, в которые помещаются соединяемые провода. В отдельных случаях применяется как альтернатива сварке или пайке. Благодаря комбинированному варианту исполнения алюмомедные гильзы подходят для соединения разных типов кабеля (медного и алюминиевого).

Для создания надёжного контакта метод требует наличия специализированного инструмента — обжимных клещей. Обычные плоскогубцы для этой цели не подойдут, так как не имеют необходимых диаметров для опрессовки. Рекомендовано использование термоусадочных трубок для защиты гильзы от внешних воздействий.

Сфера применения: обжимные гильзы идеально подходят для организации безопасных контактов в розетках.

Преимущества: опрессовка — долговечный способ соединения, возможность коммутации медных и алюминиевых проводов между собой. Недостатки: относится к одноразовым/неразъёмным, требуют наличие специального инструмента.

Зажим «орех»

Удобный тип соединения проводников. Отличается простотой конструкции — 2 металлических пластины с местом под соединение и 4 зажимных винта по углам. Соединительные пластины защищаются карболитовой оболочкой, благодаря которой способ и получил своё название.

Область применения: в основном в распределительных щитах многоквартирных домов.

Преимущества: высокая степень надёжности, не требует разрыва проводника, к которому необходимо присоединить дополнительный провод, допустимо соединять между собой медь и алюминий. Недостатки: из-за размеров не подходит для использования в распределительных коробках, где требуется разместить много контактов, низкая степень пыле- и влагозащиты.

Болтовое соединение

Способ прост и не отличается эстетическими изысками. Однако надёжен и долговечен. Используется болт, 3 шайбы и гайка. Для создания контактной поверхности необходимо надеть первую шайбу на резьбу болта, прикрутить одну из токопроводящих жил, затем надеть вторую шайбу, прикрутить второй проводник, после чего надеть 3 шайбу и прочно зафиксировать гайкой.

Область применения: хорошо подходит в качестве временного соединения «на скорую руку». Не рекомендован к длительной эксплуатации, особенно в местах, где отсутствует возможность постоянного контроля.

Преимущества: допустимо соединение проводов из разных материалов, быстрота. Недостатки: металлические шайбы могут сильно нагреваться, что создаёт риск возникновения пожара, полное отсутствие пыле- и влагозащиты.

Сварка

Метод требует наличия профессиональных навыков работы со сварочными аппаратами и ряд специализированных инструментов: пассатижи, бокорезы, флюс (для сварки алюминия) и защитные средства для глаз.

Область применения: чаще всего используется на производстве.

Преимущества: крайне высокая степень надёжности ввиду сплавления контактирующих поверхностей. Недостатки: не подходит для сварки между собой меди и алюминия.

Пайка

Область применения: радио- и микроэлектроника (для присоединения проводов на плату). Пайка также применяется для скрепления между собой различных проводников.

Преимущества: допустимо соединение между собой меди и алюминия. Существенный недостаток — слабое место коммутации. Разрыв в месте пайки может произойти даже при слабом воздействии. Также необходим набор обязательных аксессуаров: паяльник либо паяльная станция и припой.

Скрутка

Один из самых популярных и примитивных способов соединения. Используется повсеместно и с любыми видами кабельно-проводниковой продукции. Относительно недавно включен в разряд запрещённых (прямого запрета в ПУЭ на это нет, но и в список разрешённых соединений скрутка не входит). Изолирование контактирующих поверхностей при скрутке осуществляется с помощью изоленты или с применением термоусадочных трубок.

В зависимости от многих факторов, таких как профессиональный навык, усилие при скручивании, применение зажимного инструмента, а также видов проводников может быть как надёжным, так и нет. Подобное соединение связано с определённым риском, так как со временем скрутка теряет свои прижимные свойства, вследствие чего ослабляется контакт между проводниками, что приводит к повышению температуры в месте соединения и возгоранию.

Применение: скрутка больше подходит для организации временного соединения. Для исключения возможных рисков рекомендовано воспользоваться одним из выше представленных способов.

Преимущества: быстрота и простота применения, возможность соединения меди и алюминия. Недостатки: высокий риск возникновения пожара, быстрое окисление места соединения и, как следствие, ухудшение контакта.
