Sm2082D как проверить: Светодиодная лампа smartbuy с драйвером на SM2082D

Светодиодная лампа smartbuy с драйвером на SM2082D

схемы, конструкции, статьи

В led лампе smartbuy установлено 30 последовательно включенных светодиодов, балластный конденсатор отсутствует, а ток светодиодов поддерживается драйвером с запатентованной технологией управления током стабилизации. Такие лампы можно диммировать.

Светодиоды многокристальные с общим падением до 300В, по три светодиода в каждом корпусе. Таким образом падение напряжения и, соответственно, рассеиваемая мощность на SM2082D минимальные.

&nbsp &nbsp &nbsp

Колба из матового пластика приклеена к основанию белым герметиком, разборка путем многократного прорезания по кругу канцелярским ножом, а затем тонкой отверткой. Микросхема драйвера тока установлена на плате со светодиодами, которая снимается после отпайки двух контактов и сдвига в сторону, теплоотвод из алюминия.

&nbsp &nbsp &nbsp

Микросхема SM2082D – одноканальный стабилизатор постоянного тока.

Внутри, похоже, полевик с резистором от стока к затвору, устанавливающим минимальный ток без внешнего резистора. Кроме этого встроена защита от перегрева

&nbsp &nbsp &nbsp

Резистор R1 разряжает конденсатор С1 после отключения схемы.

Рабочий выходной ток устанавливается внешним резистором Rext в пределах 5 – 60 mA и не изменяется при небольших изменениях входного напряжения в обе стороны. При значительном уменьшении входного напряжения питающей сети переменного тока (до 180 -190 вольт) лампа погаснет, а при увеличении стабилизатор будет греться сильнее и начнет работать температурная защита.
Когда внутренняя температура лампы (чипа) превышает 110 ° C, начинает работать температурная компенсация, выходной ток будет уменьшаться и температура в колбе лампы автоматически понизится.
Чем больше последовательно включенных светодиодов установлено в цепи стабилизатора, тем выше эффективность работы. Такая оптимизация должна учитывать уровень колебаний питающего напряжения.

Светодиоды в лампе могут быть подключены последовательно или последовательно-параллельно.

&nbsp &nbsp &nbsp

При небольшом количестве последовательно включенных светодиодов в схему устанавливается высоковольтный керамический конденсатор С1 (от 0 до 4,7 мкф), который снижает входное напряжение на стабилизаторе тока. Когда количество светодиодов достаточно велико, C1 не нужен.

Пример схемы на 18 Вт. В цепочке 80 светодиодов, включенных последовательно.

&nbsp &nbsp &nbsp

Для увеличения мощности светильника, микросхемы можно включать параллельно

С2 – электролитический конденсатор, который используется для снижения пульсации входного напряжения. Чем больше емкость С2, тем меньше пульсации напряжения. Величина С2 определяется суммарным рабочим током через цепочку LED. Чем выше этот ток, тем больше величина С2 (от 4.7 мкф/400В до 22мкф/400В). Rext используется для установки рабочего тока светодиодной цепочки.

SM2082D в схеме может быть подключена на массу, внутри цепочки или перед ней. Это улучшает возможности компоновки платы светильника.

&nbsp &nbsp &nbsp

Зависимость тока стабилизации от сопротивления внешнего резистора Rext.

Описание sm2082d, все параметры, схемы включения, формулы, графики можно посмотреть в SM2082D datasheet.

Схема светодиодной лампы на 220в

Как паять светодиодную ленту

Светодиодная лента на 220 в

Простое зарядное устройство

Разрядное устройство для автомобильного аккумулятора

Напряжение на светодиоде

Схема драйвера светодиодов на 220

Подсветка для кухни из ленты

Подсветка рабочей зоны кухни

LED лампа Selecta g9 220v 5w

Светодиодная лампа ASD LED-A60

Схема светодиодной ленты

Схема диодной лампы 5 Вт 220в

Простой цифровой термометр своими руками с датчиком на LM35

Общедомовой учет тепла

Лучшие схемы

• Разрядное устройство
• Схема диодной лампы 5 Вт 220в
• Схема драйвера светодиодов на 220
• LED лампа Selecta g9 220v 5w
• Простое зарядное устройство
• Схема светодиодной лампы на 220в
• Светодиодная лампа ASD LED-A60
• Схема светодиодной ленты
• Простой цифровой термометр
• Лампа Фотон 15 Вт
• LED лампа Estares GL10-E27

Статьи

• Напряжение на светодиоде
• Общедомовой учет тепла
• Линейные светодиодные светильники
• Светодиодные ленты LED
• Как паять светодиодную ленту
• Глушилки сотовых телефонов
• Освещение для дома
• Светодиодная лента на 220 в
• Подсветка для кухни из ленты

Схема драйвера для светодиодов лампы JCDR-G5.

3 на 220 вольт мощностью 7W

Простое зарядное устройство

Схема и устройство светодиодной лампы на 220 вольт

Светодиодные ленты LED

Светодиодная лента на 220 вольт

Подсветка для кухни своими руками

Светодиодные лампы ASD LED-A60 11Вт (SM2082D, PT4515, HL2613) – Светодиодные лампы, светильники – Hobbymods

Обзорная статья по светодиодным лампам ASD LED-A60 11Вт. Устройство, характерные неисправности, ремонт.

Скопилось некоторое количество неисправных светодиодных ламп и среди них значительная часть ламп от производителя ASD. После сортировки по типу, мощности и конструкции были выделены лампы внешне и по маркировке одинаковые. Но, как показало детальное изучение, данные лампы не значительно отличаются по внутреннему устройству.

Речь пойдет о лампах ASD LED-A60 11Вт E27 230В/50Гц 4000К 990лм. Изучение устройства ламп показало, что данные лампы отличаются “паспортным номером” типа 714037.

Все лампы имеют однотипную конструкцию, похожее внутреннее устройство.

Отличаются, в основном, типами применяемых драйверов.

Светодиодные сборки размещаются на верхней плате с алюминиевой подложкой-теплоотводом. На плате размещено 14 светодиодных сборок, линейный драйвер ограничитель тока, токозадающий резистор. Плата выпрямителя и фильтрующего конденсатора расположены в корпусе лампы. В подавляющей части ламп используется плата светодиодов с маркировкой CS-SM2082D-14C-01, реже LX-SM2082C-14C-06.

Светодиоды. В данных лампах применены не светодиоды как таковые, а светодиодные сборки типоразмера 2835, содержащие в одном корпусе несколько кристаллов. Исследовательским путем установлено, что каждая сборка содержит по 6 кристаллов исходя из рабочего падения напряжения в 18 вольт (по 3В на кристалл). Ток через светодиодные сборки практически по всех лампах находится в одних пределах и составляет порядка 30-32mA(в среднем 31mA). Если опираться на типовые характеристики подобных светодиодных сборок номинальный рабочий ток должен составлять 30mA.

То есть в данных лампах производитель завысил ток не значительно. Исходя из данных маркировки лампы и имеющихся измеренных параметров светодиодных сборок, можно предположить, что это сборки smd2835 с падением напряжения 18.4В и рабочим током 30mA, соответственно мощностью 0.5W. Суммарный световой поток 990лм дает порядка 70лм на одну сборку, что соответствует типовым характеристикам ряда производителей по подобным сборкам. Исходя из этих данных, ток, для данных светодиодных сборок, необходимо несколько снизить и он должен составлять порядка 25-27mA, чтобы не превышать номинальной мощности в 0.5W.

В качестве драйвера ограничителя тока используются линейные регуляторы SM2082D, PT45415, PT4515C, HL2613. Данные интегральные стабилизаторы являются аналогами распространенной SM2082D, но имеют некоторые отличия в технических характеристиках и, ввиду отличия, токозадающие резисторы имеют разное значение для установки одинакового требуемого тока.

В таблице сведены установленные данные по “паспортному номеру” лампы

Номер модели/партии	Название модели	Тип токового драйвера	Сопротивление токозадающего резистора	Номинальное напряжение/ток на линейке светодиодов	Тип платы светодиодов	Примечание
714037	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	PT4515	15R8	31. 4mA	CS-SM2082D-14C-01
714047	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	HL2613	42R2	31.1mA	CS-SM2082D-14C-01
714056	ASD LED-A60 11Вт E27 220В 4000K 990лм	SM2082D	19R1	31mA	LX-SM2082D-14C-06
714057	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	HL2613	42R2	31mA	CS-SM2082D-14C-01
714106	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	PT4515	15R8	31.1mA	CS-SM2082D-14C-01
714116	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	PT4515C	19R6	30mA	CS-SM2082D-14C-01
714116	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	PT4515	15R8	31mA	CS-SM2082D-14C-01
714126	ASD LED-A60 11Вт E27 230В/50Гц 4000K 990лм	HL2613	42R2	31. 1mA	CS-SM2082D-14C-01

Схемы ламп данного типа одинаковы ввиду того, что применяемые линейные стабилизаторы тока являются аналогами. Различие составляет величина сопротивления токозадающего резистора.

Подбором токозадающего резистора можно изменить рабочий ток стабилизации драйвера в некоторых пределах.

Для драйвера на SM2082D, согласно даташита, ток драйвера может находится в пределах от 5 до 60mA и рассчитывается по формуле I_out(A)=V_rext(V)/R_rext(Omh). На практике V

rext принимается значением в 0.6В, таким образом формула имеет упрощенный вид I_out=0.6/R_rext(Omh). Подставив в формулу имеющиеся данные (из приведенной выше таблицы) для драйвера на основе SM2082D получаем I_out=0.6/19.1 = 0,031A = 31mA. Полученное расчетное значения тока полностью совпало с измеренным.
Для снижения тока через светодиоды, необходимо увеличить сопротивление. Рассчитать величину можно из обратной формулы R_rext(Omh)=V_rext(V)/I_out(A) или R_rext(Omh)=0.6/I_out(A). Для обеспечения тока в 27mA, сопротивление резистора должно составлять R_rext=0.6/0.027 = 22 Om, мощность на сборке при этом составит 0.4968 Вт, т.е. номинальные 0.5W. Оптимальным же, для снижения тока, а соответственно снижения нагрева, может быть установка тока в 25mA, при этом мощность уже составит 0.46W, что должно положительно отразиться на сроке службы при незначительной потере яркости. Резистор в этом случае необходимо установить номиналом 24 Om.

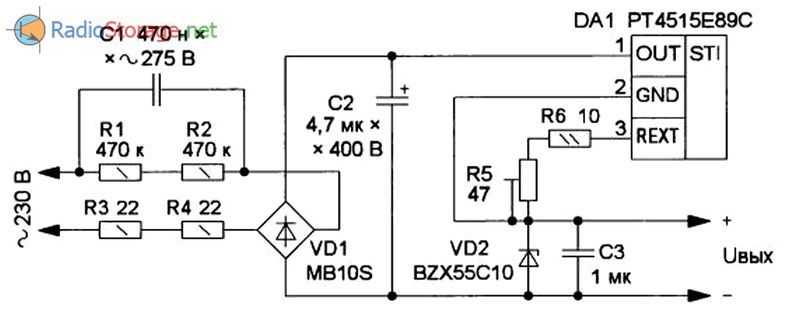

Расчет и подбор токозадающего резистора для драйвера PT4515C производится в полном соответствии с SM2082D. Формула для расчета используется аналогичная R_rext(Omh)=0.6/I_out(A).

Параметры микросхемы драйвера PT4515 отличаются от PT4515C и SM2082D. Формула для расчета сопротивления токозадающего резистора имеет немного иной вид R_rext(Omh)=0. 5/I_out(A). Но подставив имеющиеся значения в формулу получаем соответствие измеренных и расчетных значений. То есть при величине сопротивления резистора в 15.8 Om мы имеет расчетное значение тока в 31mA, что полностью соответствует измеренному для данного драйвера. Соответственно для обеспечения тока в 27mA необходимо установить резистор сопротивлением 18.5 Om, а для 25mA – 20 Om.

Найти даташит на драйвер HL2613 не удалось. Но расчет сопротивления резистора рассчитывается вероятно по похожей формуле как для других микросхем. Предполагаемая формула может выглядеть следующем образом R_rext(Omh)=1.3/I_out(A). Соответственно для тока в 27mA, величина сопротивления должна составлять 48.1 Om, для 25mA – 52 Om.
