Smd конденсаторы без маркировки как определить
Содержание
- Как определить номинал и напряжение
- Номинальное значение
- Рабочее напряжение
- hi-electric.com
- Виды конденсаторов
- Электролитические компоненты
- Керамические компоненты
- Маркировка танталовых SMD-конденсаторов
- Обозначение в схемах
- Маркировка керамических SMD конденсаторов
- Маркировка электролитических SMD конденсаторов
- Как маркируются большие конденсаторы
- Расшифровка маркировки конденсаторов
- Обозначение цифр
- Обозначение букв
- Маркировка керамических конденсаторов
- Смешанная буквенно-цифровая маркировка
Как определить номинал и напряжение
Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.
Номинальное значение
Для определения первого из параметров можно воспользоваться следующими методами:
- Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
- Использовать для этих целей специальный измеритель RLC.
Измеритель RLC
Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.
С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.
Рабочее напряжение
Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).
После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.
hi-electric.com
Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.
Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.
Виды конденсаторов
Конденсаторы различаются по видам, их насчитывается всего три:
- Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
- Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
- Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.
Электролитические компоненты
На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.
А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:
- е – 2. 5 В;
- G – 4 В;
- J – 6.3 В;
- A – 10 В;
- С – 16 В;
- D – 20 В;
- Е – 25 В;
- V – 35 В;
- Н – 50 В.
Полоска, равно как и срез, показывает положение ввода «+».
Керамические компоненты
Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.
К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.
Таблица обозначений номинального напряжения представлена ниже.
Маркировка танталовых SMD-конденсаторов
Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6. 3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.
Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.
Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.
Обозначение в схемах
Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
1. Кодировка 3-мя цифрами
Первые две цифры указывают на значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пф первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пф, код0R5 — 0.5 пФ.
* Иногда последний ноль не указывают.
2. Кодировка 4-мя цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах (pF).
3. Маркировка ёмкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
4. Смешанная буквенно-цифровая маркировка ёмкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандар-
тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры. В зависимости от типа конденсатора (танталовых, электролетических, керамических и т.д.) маркировка осуществляется различными способами.
Маркировка керамических SMD конденсаторов
Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ (при наличии такового) говорит о производителе
(пример K — Kemet), второй это мантиса, а цифра является показателем степени емкости в пикоФарадах.
Пример
S3 это керамический SMD конденсатор с емкростью 4.7×10 3 пФ
Символ | Мантиса | Символ | Мантиса | Символ | Мантиса | Символ | Мантиса |
A | 1. 0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
коденсаторы могут иметь различные типы диэлектриков:
NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в цепях общего назначения.
Диэлектрики обозначаются тремя симоволами, первые два это температурные пределы а третий это изменение емкости в % в данном интревале температур.
Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до
Температурный диапазон | Изменение емкости | ||||
Первый символ | Нижний предел | Второй символ | Верхний предел | Третий символ | Точность |
X | +10 o C | 2 | +45 o C | A | 1.0% |
Y | -30 o C | 4 | +65 o C | B | 1.5% |
Z | -55 o C | 5 | +85 o C | C | 2.2% |
6 | +105 o C | D | 3. 3% | ||
7 | +125 o C | E | 4.7% | ||
8 | +150 o C | F | 7.5% | ||
9 | +200 o C | P | 10% | ||
R | 15% | ||||
S | 22% | ||||
T | +22%,-33% | ||||
U | +22%,-56% | ||||
V | +22%,-82% |
Маркировка электролитических SMD конденсаторов
Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение
A475 А — это рабочее напряжение, 47-значение, 5-мантиса.
A475 = 47×10 5 пФ=4,7×10 6 пФ=4,7мФ 10В.
- e-2.5В;
- G-4В;
- J-6.3В;
- A-10В;
- C-16В;
- D-20В;
- E-25В;
- V-35В;
- H-50В.
Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования
Первый способ:
Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение (3-й символ).
Код | Емкость | Напряжение | Код | Емкость | Напряжение |
A6 | 1.0 | 16/35 | ES6 | 4,7 | 25 |
A7 | 10 | 4 | EW5 | 0,68 | 25 |
AA7 | 10 | 10 | GA7 | 10 | 4 |
AE7 | 15 | 10 | GE7 | 15 | 4 |
AJ6 | 2,2 | 10 | GJ7 | 22 | 4 |
AJ7 | 22 | 10 | GN7 | 33 | 4 |
AN6 | 3,3 | 10 | GS6 | 4,7 | 4 |
AN7 | 33 | 10 | GS7 | 47 | 4 |
AS6 | 4,7 | 10 | GW6 | 6,8 | 4 |
AW6 | 6,8 | 10 | GW7 | 68 | 4 |
CA7 | 10 | 16 | J6 | 2,2 | 6. 3/7/20 |
CE7 | 15 | 16 | JE7 | 15 | 6.3/7 |
CJ6 | 4,7 | 10 | GW6 | 6,8 | 4 |
CN6 | 3,3 | 16 | JN6 | 3,3 | 6,3/7 |
CS6 | 4,7 | 16 | JN7 | 33 | 6,3/7 |
CW6 | 6,8 | 16 | JS6 | 4,7 | 6,3/7 |
DA6 | 1,0 | 10 | JS7 | 47 | 6,3/7 |
DA7 | 10 | 20 | JW6 | 6,8 | 6,3/7 |
DE6 | 1,5 | 20 | N5 | 0,33 | 35 |
DJ6 | 2,2 | 20 | N6 | 3,3 | 4/16 |
DN6 | 3,3 | 20 | S5 | 0,47 | 25/35 |
DS6 | 4,7 | 20 | VA6 | 1,0 | 35 |
DW6 | 6,8 | 20 | VE6 | 1,5 | 35 |
E6 | 1,5 | 10/25 | VJ6 | 2,2 | 35 |
EA6 | 1,0 | 25 | VN6 | 3,3 | 35 |
EE6 | 1,5 | 25 | VS5 | 0,47 | 35 |
EJ6 | 2,2 | 25 | VW5 | 0,68 | 35 |
EN6 | 3,3 | 25 | W5 | 0,68 | 20/35 |
Второй способ:
Маркировка четырмя символами (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый символ (буква) означает рабочее напряжение, следующие за ним 2 символа (цифры) означают емкость в пф, а последний символ(цифра) это количество нулей. Такая маркировка конденсаторов имеет 2 варианта.
Как маркируются большие конденсаторы
Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10-6 фарад.
При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10-3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10-9 Ф и пикофарадах (пФ), составляющих 10-12 Ф.
Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.
Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.
В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 — (6000 х 0,7).
При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.
При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.
При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.
Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.
Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание.
Расшифровка маркировки конденсаторов
Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.
Обозначение цифр
Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией.
Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце. Если такая цифра находится в диапазоне 0-6, то к первым двум цифрам добавляются нули в определенном количестве. Для примера можно взять маркировку 453, которая будет расшифровываться как 45 х 103 = 45000.
Когда последняя цифра будет 8, то первые две цифры умножаются на 0,01. Таким образом, при маркировке 458, получается 45 х 0,01 = 0,45. Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. В результате обозначение 459 преобразуется в 45 х 0,1 = 4,5.
После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы – керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах (пФ), составляющих 10-12. Для измерения емкости больших конденсаторов применяются микрофарады (мкФ), равные 10-6. Единицы измерения могут обозначаться буквами: р – пикофарад, u– микрофарад, n – нанофарад.
Обозначение букв
После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами. При наличии буквы R, она заменяется запятой, применяемой для десятичной дроби. Расшифровка маркировки 4R1 будет выглядеть как 4,1 пФ.
При наличии букв р, n, u, соответствующих пико-, нано- и микрофараде также выполняется замена на десятичную запятую. Обозначение n61 читается как 0,61 нФ, маркировка 5u2 соответствует 5,2 мкФ.
Маркировка керамических конденсаторов
Керамические конденсаторы обладают плоской круглой формой и двумя контактами. На корпусе кроме основных показателей, указывается допуск отклонений от номинальной емкости. С этой целью используется определенная буква, проставляемая сразу же после цифрового обозначения емкости. Например, буква «В» соответствует отклонению + 0,1 пФ, «С» — + 0,25 пФ, D — + 0,5 пФ. Эти значения применяются при емкости менее 10 пФ. У конденсаторов с емкостью более 10 пФ буквенные обозначения соответствуют определенному проценту отклонений.
Смешанная буквенно-цифровая маркировка
Маркировка допуска может состоять из буквенно-цифрового обозначения по схеме «буква-цифра-буква». Первый буквенный символ соответствует минимальной температуре, например, Z = 10 градусам, Y = -300C, X = -550C. Второй цифровой символ – это максимальная температура.
Цифры соответствуют следующим показателям: 2 – 450С, 4 – 650С, 5 – 850С, 6 – 1050С, 7 – 1250С. Значение третьего буквенного символа означает изменяющуюся емкость конденсатора, в пределах между минимальной и максимальной температурой. К более точным показателям относится «А» со значением + 1,0%, а к менее точным – «V» с показателем от 22 до 82%. Чаще всего используется «R», составляющая 15%.
This entry was posted in Ремонт. Bookmark the <a href=”https://kabel-house.ru/remont/gde-u-kondensatora/” title=”Permalink to Где у конденсатора” rel=”bookmark”>permalink</a>.
Маркировка керамических и электролитических SMD конденсаторов
Маркировка керамических SMD конденсаторов
Если на обычных выводных конденсаторах можно взять и посмотреть ёмкость и напряжение, на которое он рассчитан, то на SMD конденсаторах нанесен специальный код его маркировки. Код маркировки состоит из символов, которых может быть 1 или 2 и цифры.
Если в обозначении 2 символа то первый это код изготовителя, например K означает Kemet. Второй символ это мантисса значение представлено в таблице. Цифра это показатель степени по основанию 10. По сути тоже самое что и маркировка 3-мя цифрами, только мантисса тут обозначается символом.
Пример обозначения:
B1 /по таблице определяем мантиссу: B=1.1/ = 1.1*101 пФ = 11 пФ
A3 /по таблице A=4.7/ = 1.0*103 пФ = 1000 пФ = 1 нФ
маркировка | значение | маркировка | значение | маркировка | значение | маркировка | значение |
---|---|---|---|---|---|---|---|
A | 1. 0 | J | 2.2 | S | 4.7 | a | 2.5 |
B | 1.1 | K | 2.4 | T | 5.1 | b | 3.5 |
C | 1.2 | L | 2.7 | U | 5.6 | d | 4.0 |
D | 1.3 | M | 3.0 | V | 6.2 | e | 4.5 |
E | 1.5 | N | 3.3 | W | 6.8 | f | 5.0 |
F | 1.6 | P | 3.6 | X | 7.5 | m | 6.0 |
G | 1.8 | Q | 3.9 | Y | 8.2 | n | 7.0 |
H | 2.0 | R | 4.3 | Z | 9.1 | t | 8.0 |
Маркировка электролитических SMD конденсаторов
Электролитические SMD конденсаторы маркируются 2 основными способами:
1. Способ, емкостью в микрофарадах и рабочим напряжением ,например:
10 6.3V = 10 мкФ на 6,3В.
2. Способ, при помощи буквы и три цифры Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод.
Пример:
по таблице «A» — напряжение 10В, 105 — это 10*105 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В
буква | e | G | J | A | C | D | E | V | H (T для танталовых) |
---|---|---|---|---|---|---|---|---|---|
напряжение | 2,5 В | 4 В | 6,3 В | 10 В | 16 В | 20 В | 25 В | 35 В | 50 В |
Другая Кодовая маркировка
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.
Маркировка 3 цифрами
Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.
Код | Емкость [пФ] | Емкость [нФ] | Емкость [мкФ] |
---|---|---|---|
109 | 1,0 | 0,001 | 0,000001 |
159 | 1,5 | 0,0015 | 0,000001 |
229 | 2,2 | 0,0022 | 0,000001 |
339 | 3,3 | 0,0033 | 0,000001 |
479 | 4,7 | 0,0047 | 0,000001 |
689 | 6,8 | 0,0068 | 0,000001 |
100* | 10 | 0,01 | 0,00001 |
150 | 15 | 0,015 | 0,000015 |
220 | 22 | 0,022 | 0,000022 |
330 | 33 | 0,033 | 0,000033 |
470 | 47 | 0,047 | 0,000047 |
680 | 68 | 0,068 | 0,000068 |
101 | 100 | 0,1 | 0,0001 |
151 | 150 | 0,15 | 0,00015 |
221 | 220 | 0,22 | 0,00022 |
331 | 330 | 0,33 | 0,00033 |
471 | 470 | 0,47 | 0,00047 |
681 | 680 | 0,68 | 0,00068 |
102 | 1000 | 1,0 | 0,001 |
152 | 1500 | 1,5 | 0,0015 |
222 | 2200 | 2,2 | 0,0022 |
332 | 3300 | 3,3 | 0,0033 |
472 | 4700 | 4,7 | 0,0047 |
682 | 6800 | 6,8 | 0,0068 |
103 | 10000 | 10 | 0,01 |
153 | 15000 | 15 | 0,015 |
223 | 22000 | 22 | 0,022 |
333 | 33000 | 33 | 0,033 |
473 | 47000 | 47 | 0,047 |
683 | 68000 | 68 | 0,068 |
104 | 100000 | 100 | 0,1 |
154 | 150000 | 150 | 0,15 |
224 | 220000 | 220 | 0,22 |
334 | 330000 | 330 | 0,33 |
474 | 470000 | 470 | 0,47 |
684 | 680000 | 680 | 0,68 |
105 | 1000000 | 1000 | 1,0 |
* Иногда последний ноль не указывают.
Маркировка 4 цифрами
Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.
Код | Емкость[пФ] | Емкость[нФ] | Емкость[мкФ] |
---|---|---|---|
1622 | 16200 | 16,2 | 0,0162 |
4753 | 475000 | 475 | 0,475 |
Маркировка емкости в микрофарадах
Вместо десятичной точки может ставиться буква R.
Код | Емкость [мкФ] |
---|---|
R1 | 0,1 |
R47 | 0,47 |
1 | 1,0 |
4R7 | 4,7 |
10 | 10 |
100 | 100 |
Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения
В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
Код | Емкость |
---|---|
p10 | 0,1 пФ |
Ip5 | 1,5 пФ |
332p | 332 пФ |
1НО или 1nО | 1,0 нФ |
15Н или 15n | 15 нФ |
33h3 или 33n2 | 33,2 нФ |
590H или 590n | 590 нФ |
m15 или 150n | 0,15мкФ |
1m5 | 1,5 мкФ |
33m2 | 33,2 мкФ |
330m | 330 мкФ |
1mO | 1 мФ или 1000 мкФ |
10m | 10 мФ |
Кодовая маркировка электролитических конденсаторов для поверхностного монтажа
Для конденсаторов таких фирм как «Panasonic», «Hitachi» и др. маркировка осуществляется 3-мя основными способами:
Маркировка 2 или 3 символами
Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения. При такой маркировки код содержит 2 или 3 символа по ним можно узнать номинальную емкость и рабочее напряжение. Буквы означают напряжение и емкость, цифра показываем множитель. Если маркировка содержит 2 символа, то рабочее напряжение не указывается. Соответствие кода маркировки и значение емкости можно посмотреть в таблице ниже:
Код | Емкость [мкФ] | Напряжение [В] |
---|---|---|
А6 | 1,0 | 16/35 |
А7 | 10 | 4 |
АА7 | 10 | 10 |
АЕ7 | 15 | 10 |
AJ6 | 2,2 | 10 |
AJ7 | 22 | 10 |
AN6 | 3,3 | 10 |
AN7 | 33 | 10 |
AS6 | 4,7 | 10 |
AW6 | 6,8 | 10 |
СА7 | 10 | 16 |
СЕ6 | 1,5 | 16 |
СЕ7 | 15 | 16 |
CJ6 | 2,2 | 16 |
CN6 | 3,3 | 16 |
CS6 | 4,7 | 16 |
CW6 | 6,8 | 16 |
DA6 | 1,0 | 20 |
DA7 | 10 | 20 |
DE6 | 1,5 | 20 |
DJ6 | 2,2 | 20 |
DN6 | 3,3 | 20 |
DS6 | 4,7 | 20 |
DW6 | 6,8 | 20 |
Е6 | 1,5 | 10/25 |
ЕА6 | 1,0 | 25 |
ЕЕ6 | 1,5 | 25 |
EJ6 | 2,2 | 25 |
EN6 | 3,3 | 25 |
ES6 | 4,7 | 25 |
EW5 | 0,68 | 25 |
GA7 | 10 | 4 |
GE7 | 15 | 4 |
GJ7 | 22 | 4 |
GN7 | 33 | 4 |
GS6 | 4,7 | 4 |
GS7 | 47 | 4 |
GW6 | 6,8 | 4 |
GW7 | 68 | 4 |
J6 | 2,2 | 6,3/7/20 |
JA7 | 10 | 6,3/7 |
JE7 | 15 | 6,3/7 |
JJ7 | 22 | 6,3/7 |
JN6 | 3,3 | 6,3/7 |
JN7 | 33 | 6,3/7 |
JS6 | 4,7 | 6,3/7 |
JS7 | 47 | 6,3/7 |
JW6 | 6,8 | 6,3/7 |
N5 | 0,33 | 35 |
N6 | 3,3 | 4/16 |
S5 | 0,47 | 25/35 |
VA6 | 1,0 | 35 |
VE6 | 1,5 | 35 |
VJ6 | 2,2 | 35 |
VN6 | 3,3 | 35 |
VS5 | 0,47 | 35 |
VW5 | 0,68 | 35 |
W5 | 0,68 | 20/35 |
Маркировка 4 символами
Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей.
Возможны 2 варианта кодировки емкости:
1) первые две цифры указывают номинал в пикофарадах, третья — количество нулей;
2) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.
Маркировка в две строки
Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей.
Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

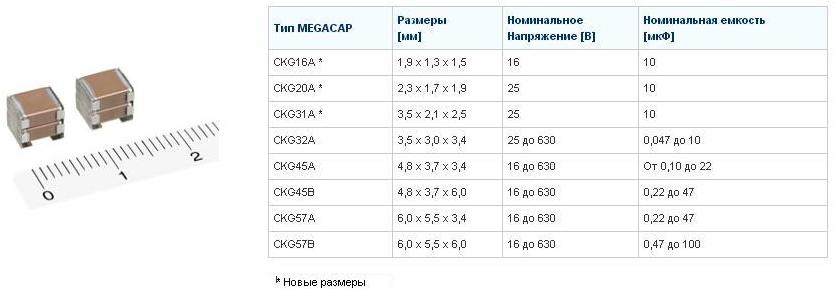

Типоразмер SMD конденсаторов
Метки: [ справка ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Маркировка smd резисторов
- Цветовая маркировка диодов Цветовая маркировка диодов.
- Таблица основных характеристик процессоров Intel LGA775
smd резисторы – это постоянные резисторы, только малого размера, чем обычные выводные. По форме smd резисторы бывают квадратной, прямоугольной и цилиндрической формы.
Они не имеют проволочных выводов, которыми обычные резисторы вставляются в отверстия печатной платы, а smd имеют на концах небольшие контактные площадки, которые предназначены для поверхностного монтажа на печатную плату. Нет необходимости сверлить отверстия в печатной плате, более эффективно используется её поверхность.
Подробнее…
Подробнее…
В статье указаны основные параметры двух и четырех ядерных процессоров Intel LGA775, а также их общие и дополнительные характеристики.
Подробнее…
Популярность: 4 037 просм.
для поверхностного монтажа. Чем больше корпус подходит для SMD-конденсаторов?
\$\начало группы\$
Является ли конденсатор с большим номером упаковки лучше, чем конденсатор с меньшим номером упаковки с тем же напряжением и явно одинаковой емкостью?
Например, правда ли, что конденсатор 50 В, 100 нФ X7R ±10 % 1812 лучше конденсатора 50 В, 100 нФ X7R ±10 % 0603?
- конденсатор
- поверхностный монтаж
- упаковки
\$\конечная группа\$
\$\начало группы\$
Лучше? Это зависит от того, что вы подразумеваете под “лучше”. ..
При условии того же диэлектрика (X7R)…
Колпачок 0603 может быть лучше, потому что он меньше, поэтому он подойдет туда, где вы хотите, и он также имеют меньшую индуктивность, также, вероятно, дешевле.
Колпачок 1812 может быть лучше, потому что он больше, поэтому он будет иметь больший диэлектрический объем, что может означать меньшую потерю емкости при приложенном напряжении. У него также может быть более низкая СОЭ, что может быть, а может и не быть «лучше». Однако это махинации, благо некоторые производители дают точные характеристики (в этом случае надо нажать кнопку “C-DC Bias”, она же покажет ESR и все остальное).
Колпачок 1206 может быть “лучше”, потому что его легче припаять вручную, чем колпачок 0402.
Если вам нужно высокое напряжение, более длинный цоколь обеспечит большее расстояние утечки между электродами.
Если присутствует сильная вибрация, колпачок большего размера может быть более склонен к растрескиванию.
Кроме того, компонент, который есть в наличии, обычно “лучше”, чем тот, которого у вас нет.
\$\конечная группа\$
4
\$\начало группы\$
Является ли конденсатор с большим номером упаковки лучше, чем конденсатор с меньшим номером упаковки с тем же напряжением и явно такой же емкостью?
Давайте рассмотрим несколько примеров.
Конденсаторы большего размера, как правило, менее чувствительны к смещению постоянного тока, поэтому результирующая емкость, которую вы получаете, обычно более стабильна в больших корпусах, чем в меньших:
переход на 0603 при 5 В приводит к двойной потере емкости по сравнению с 1206.
Однако при переходе к большим конденсаторам характеристики на высоких частотах имеют тенденцию к ухудшению из-за увеличения индуктивности: резонанс в 3 раза. Таким образом, корпус меньшего размера в этом отношении намного лучше.
Обобщая: Ни то, ни другое не лучше. Часто вы используете большие конденсаторы для низких частот и меньшие конденсаторы для высоких частот. Тем не менее, также важно проверять таблицы данных, поскольку особенно для смещения постоянного тока эта тенденция не является универсальной.
\$\конечная группа\$
0
\$\начало группы\$
Нет, это не всегда так.
Эффективная емкость конденсатора уменьшается при увеличении напряжения смещения постоянного тока. Конденсатор, рассчитанный на 100 нФ 50 В, может иметь эффективную емкость только 50 нФ, если вы работаете с ним, например, при 25 В. Конденсаторы большего размера часто лучше сохраняют свою емкость при более высоком постоянном напряжении смещения, хотя это не всегда верно — вам нужно проверить техническое описание и веб-сайт производителя.
Для развязки и переключения цепей (например, переключающих источников питания, микроконтроллеров, процессоров и т. д.) может быть предпочтительнее физически меньший конденсатор из-за его меньшей паразитной индуктивности. Это обеспечивает более высокую скорость изменения тока через конденсатор, что полезно при переключении. Это также относится к ВЧ и другим высокоскоростным приложениям.
Также необходимо учитывать эквивалентное последовательное сопротивление (ESR), коэффициент рассеяния (DF) и номинальный пульсирующий ток. ESR и DF скажут вам, какую мощность конденсатор будет рассеивать при заданном токе, протекающем через него, либо при постоянном токе (ESR), либо на заданной частоте (DF). Номинальное значение пульсирующего тока сообщает вам верхний предел того, сколько пульсирующего тока может быть применено к конденсатору. Чем больше ток пульсаций вы подаете, тем сильнее нагревается конденсатор, и другие его свойства ухудшаются. Если вы нанесете слишком много, он выйдет из строя (возможно, загорится).
Все эти параметры зависят от размера и стоимости конденсатора.
\$\конечная группа\$
2
\$\начало группы\$
Такие обобщения не работают. Итак, нет. Вам нужно прочитать фактические спецификации, чтобы найти аспекты, которые действительно важны для вашего варианта использования. За исключением размера, эти два конденсатора кажутся идентичными, и они вполне могут быть такими на практике. Но если ваше понятие «лучше» касается чего-то, что не улавливается «50V 100nF X7R ±10%», то вам определенно придется изучать таблицы данных.
\$\конечная группа\$
8
\$\начало группы\$
Как я объяснял в предыдущем вопросе, конденсаторы X7R должны быть снижены на величину емкости, которую они будут иметь при приложении к ним заданного напряжения.
Если по этому показателю спросить, какой из них лучше, то по опыту, в целом, больший корпус будет иметь большую эффективную емкость, чем меньший корпус, учитывая, что напряжение приближается к номинальному напряжению.
Но это не должно быть единственным показателем или улучшением. Это зависит от того, что вам нужно. Например, эффективная емкость может не иметь значения, если ее достаточно для работы, которую он должен выполнять. И разные колпачки имеют разные значения ESR. Конечно, разные ESL, поэтому у них может быть совершенно разная частота собственного резонанса, если это важно, чтобы знать, что лучше.
Иногда параллельное подключение двух более дешевых конденсаторов все же лучше или дешевле, чем использование одного достаточно хорошего конденсатора.
Так что нет, ни одна из кепок не лучше, если вы не знаете, для чего она вам нужна.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.Как отличить компоненты SMD по внешнему виду
Компоненты SMD или компоненты для поверхностного монтажа — это электронные компоненты, которые должны быть установлены на печатных платах для функционирования. Как определить компоненты SMD по их внешнему виду? Эта статья поможет вам быстро и легко идентифицировать компоненты для поверхностного монтажа.
Часть 1. Определение резисторов для поверхностного монтажа
Резисторы для поверхностного монтажа — это основные компоненты для поверхностного монтажа, которые ограничивают ток, проходящий через них. Р “обозначает сопротивление, а единицей сопротивления является Ом (Ом). 1 кОм равен 1000 Ом, 1 МОм равен 100000 Ом.
Существует два способа указания значения сопротивления на внешнем виде резисторов SMD. В арабских цифрах: первые две цифры обозначают абсолютные числа значения сопротивления, а последняя цифра означает степень 10.
Например, 103 означает 10000 Ом, 391 означает 390 Ом, 473 означает 47000 Ом.
2. В комбинации арабских цифр и R: арабские цифры перед R обозначают целую часть значения сопротивления, а числа после R обозначают дробную часть значения сопротивления.
Например, R100 означает 0,100 Ом, 5R60 означает 5,60 Ом, 30R9 означает 30,9 Ом.
Классификация резисторов SMD: в соответствии с различиями в использовании есть обычные резисторы, прецизионные резисторы, силовые резисторы, резисторы высокого напряжения, резисторы высокого сопротивления, высокочастотные резисторы.
Часть 2: Идентификация конденсаторов SMD
Конденсаторы SMD представляют собой детали печатной платы, состоящие из двух металлических частей, разделенных изолятором, и в основном используются для хранения энергии. С “обозначает емкость, а единицей измерения емкости является фарад (Ф).
Единица измерения F слишком велика для емкости SMD, и мы обычно используем меньшую единицу измерения мкФ, нФ, пФ. 1 мкФ равен 1000 нФ, 1 нФ равен до 1000пФ
Есть два способа указания значения емкости на внешнем виде конденсаторов SMD
1. Непосредственно указать емкость и рабочее напряжение на конденсаторах, например, 10мкФ/16В
2. В комбинации арабских цифр и рабочего напряжения: первые две цифры обозначают абсолютные цифры значения емкости, а последняя цифра означает степень 10.95пФ (=2,2 мкФ)
Кроме того, на SMD конденсаторах емкость обозначается комбинацией цифр и букв.
Буква означает допуск емкости. Вот таблица:
Письмо | Ф | Г | Дж | К | л | М |
Допуск | ±1% | ±2% | ±5% | ±10% | ±15% | ±20% |
Например, 104 Дж означает 10 × 104 пФ (= 0,1 мкФ), а допустимое отклонение емкости составляет ±5 %.
Классификация конденсаторов поверхностного монтажа
Керамические конденсаторы : состоят из керамического изолятора с двумя выводами, напыленными серебром, а затем спеченными. На конденсаторах SMD C.CAP означает керамические конденсаторы.
Алюминиевые электролитические конденсаторы : состоящие из алюминиевого цилиндра, заполненного жидким электролитом (вместе в качестве отрицательного электрода), и изогнутой алюминиевой полоски (в качестве положительного электрода), покрытой оксидной пленкой (в качестве изолятора), вставленной в розетку это.
Танталовые электролитические конденсаторы : изготовлены из тантала или ниобия (в качестве положительного электрода) и разбавленной серной кислоты (в качестве отрицательного электрода), оксидная пленка покрывает тантал или ниобий в качестве изолятора. TAN.CAP или TC означает танталовые конденсаторы.
*Примечание
Все электролитические конденсаторы являются полярными конденсаторами. Положительный и отрицательный электроды полярных компонентов нельзя поменять местами во время сборки печатной платы. На танталовых конденсаторах клемма, напечатанная линиями, является положительным электродом. Размеры танталовых конденсаторов от минимальных или максимальных обозначают А, В, С, D…J.
Часть 3. Идентификация индукторов SMD
Катушки индуктивности SMD — это основные электронные компоненты, которые преобразуют электрическую энергию в магнитную и хранят ее. Катушки индуктивности состоят из эмалированной проволоки, намотанной на изолятор. « L » означает индуктивность, а единицей индуктивности является Генри (Гн). 1Гн равен 1000мГн, а 1мГн равен 1000мкГн.
Ниже описан способ указания значения индуктивности на внешнем виде индукторов SMD.
В арабских цифрах: первые две цифры обозначают абсолютные числа значения индуктивности, а последняя цифра означает степень 10.
Например, 470 означает 47H, 101 означает 100H, 100 означает 10H.
Часть 4. Определение SMD-диодов и SMD-триодов
SMD-диоды представляют собой однонаправленные проводящие электронные компоненты. Диоды также являются полярными компонентами, и положительный и отрицательный электроды нельзя поменять местами. Когда токи текут от положительного электрода, сопротивление диода чрезвычайно мало. Наоборот, сопротивление чрезвычайно велико. CR или D означает диоды.
На диодах SMD клемма, напечатанная линиями, является отрицательным электродом.
Триоды SMD представляют собой компоненты управления, усиливающие токи. Q обозначает триоды.
Часть 5: Идентификация ИС для поверхностного монтажа
ИС для поверхностного монтажа представляют собой интегральные схемы для поверхностного монтажа, в которых компоненты, такие как диоды, резисторы, конденсаторы, катушки индуктивности, помещаются на сверхмалый полупроводник, а затем упаковываются. В зависимости от различий в упаковке интегральные схемы включают PLCC, PPGA, PQFP, QFP, BGA, CSP, SSOP и т. д.
Часть 6. Идентификация кварцевых генераторов SMD
Кристалл SMD представляет собой кварцевый элемент с двумя отполированными выводами, на которые напылен серебряный слой. Когда микросхема упакована с кварцевым элементом для формирования колебательного контура, это генератор поверхностного монтажа. Y — кварцевые генераторы.
Кварцевые генераторы SMD обеспечивают основные тактовые сигналы для системы.
На компоненте, если вы видите комбинацию цифр и HZ или Z, это кварцевый генератор.
Вы можете увидеть кварцевые генераторы на изображении ниже. Кварцевые генераторы DIP имеют два длинных контакта, а остальные представляют собой кварцевые генераторы SMD. Кварцевые генераторы SMD имеют два или четыре контакта.
Часть 7. Определение разъемов SMD
Разъемы SMD обеспечивают временное или постоянное электрическое соединение цепей и обычно используются парами.
Часть 8. Идентификация кнопочных переключателей SMD
Кнопочные переключатели SMD представляют собой переключатели для поверхностного монтажа, в которых используется кнопка для соединения или разделения двух контактов для реализации переключателя цепи.
SMD-компоненты SMD Sourcing и сборка печатных плат Универсальные решения
PCB-HERO предоставляет комплексные решения для SMD-электронных компонентов SMD-поиска , сборки печатных плат и передового производства печатных плат. PCB-HERO — сертифицированный по стандарту ISO поставщик услуг по производству электроники, основанный в 1999 году.
Опираясь на нашу фабрику EMS для производства , PCB-HERO принимает участие в совместных закупках компонентов с другими крупными EMS и имеет преимущество на переговорах .
От PCB-HERO вы можете воспользоваться следующими преимуществами при поиске компонентов SMD:
- Высококачественные компоненты SMD поставляются напрямую с оригинальных заводов . Компоненты SMD
- возможно по самым низким ценам , потому что мы выбираем лучшие цены из сотен торговых точек по всему миру.
- Гарантия возврата денег . Вы можете купить один лоток компонентов SMD, чтобы попробовать перед крупной покупкой.
