Собираем щиток в частном доме: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Сборка электрощита – Цена в Москве, МО. Недорого, качественно, с гарантией! Заходите!

Гарантируем выгодные цены на сборку электрощитов в Москве и Московской области. Вызывайте профессионала из Lider uslug, уже сегодня!

• Получите качественно оказанную услугу.
• Более 200 надежных электриков рядом с вами.
• С Лидер Услуг надежно, комфортно и безопасно.

Заказать услугу Перезвоним в течении 5 минут!

Средняя стоимость сборки электрощита

На стоимость влияет опыт и квалификация мастера, стоимость материалов, сложность работ. Некоторые исполнители предоставляют скидки, например, при заказе нескольких услуг или большом объеме работ. Узнать точно, сколько стоит собрать электрощиток, можно, связавшись со специалистом.

Сопутствующие услуги

Сборка электрощита в квартире “под ключ” с подключением	org/Offer” itemscope=””>от 2910 руб/шт.
Сборка электрощита в частном доме, коттедже “под ключ” с подключением	от 5820 руб/шт.
Сборка электрощита (до 10 элементов)	от 1740 руб/шт.
Сборка электрощита (до 20 элементов)	от 2910 руб/шт.
Сборка электрощита (более 20 элементов)	от 4070 руб/шт.

Установка однополюсного автомата	от 180 руб/шт.
Установка двухполюсного автомата	org/Offer” itemscope=””>от 205 руб/шт.
Установка трехполюсного автомата	от 215 руб/шт.
Установка четырехполюсного автомата	от 290 руб/шт.
Установка двухполюсного УЗО	от 320 руб/шт.
Установка четырехполюсного УЗО	от 395 руб/шт.
Установка однофазного электросчетчика	от 400 руб/шт.
Установка трехфахного электросчетчика	org/Offer” itemscope=””>от 800 руб/шт.
Установка двухполюсного Диф.автомата	от 320 руб/шт.
Установка четырехполюсного Диф.автомата	от 395 руб/шт.
Установка однофазного магнитного пускателя	от 390 руб/шт.
Установка трехфазного магнитного пускателя	от 490 руб/шт.
Установка DIN рейки	от 100 руб/шт.

Все цены на Электромонтажные работы

Сборка электрощитов в Москве, Московской области

Сборка электрощитов – комплекс операций по обустройству в квартире или частном доме единого устройства для управления электросетью. От качества выполнения монтажа напрямую зависит надежность работы осветительных и силовых приборов, безопасность пользования ими людьми.

Без хороших практических навыков и теоретической подготовки специалисты настоятельно не рекомендуют заниматься сборкой электрощитов. При выполнении электромонтажных работ всегда присутствует риск поражения током. Малейшие ошибки в ходе установки могут стать причиной короткого замыкания, серьезных поломок бытовой техники и даже пожара.

Процесс сборки бытовых электрических щитов включает следующие этапы:

1. Разработку детальной наглядной схемы устройства с указанием всех элементов.
2. Подбор необходимых комплектующих: автоматов, счетчиков, шин, УЗО, реек, расходных материалов, крепежа.
3. Обустройство в стене ниши для размещения металлического или пластикового ящика прямоугольной формы.
4. Внутреннее наполнение электрощитка необходимой аппаратурой и вспомогательными деталями.
5. Подключение кабеля ввода питания и силовых проводов.
6. Тщательную проверку работоспособности всего оборудования, подключенного к электрощиту.

На нашем онлайн сервисе жители Москвы и области всегда могут найти хорошего мастера-электрика для решения бытовых проблем. Все исполнители имеют специальное профильное образование и солидный практический опыт.

Клиент вправе самостоятельно подобрать лучшего подрядчика для сборки электрощита из числа откликнувшихся на его объявление. Заказчики также могут воспользоваться помощью наших менеджеров в процессе поиска опытного мастера. Реальные отзывы и оценки других людей помогают быстро определиться с выбором.

Сборка электрощитов – расценки и гарантии качества

Выполнение любых электромонтажных работ не терпит поверхностного отношения. Хороший мастер прекрасно обязан предоставить гарантии клиентам. На нашем сервисе денежные средства заказчиков надежно защищены от брака. Гарантийные обязательства по сборке электрощитов четко прописываются в договоре при его подписании.

Цены популярных услуг у нас всегда остаются доступными. Расценки на сборку электрических щитков на площадке ниже на 30-50 %, чем в среднем по Москве. Оплатить стоимость работ можно наличными или безналичными средствами несколькими удобными способами после подписания акта выполненных работ.

Подбирайте проверенных специалистов для монтажа электрощита в доме или квартире на нашем ресурсе. Пользуйтесь удобными возможностями сайта «Лидер услуг» для решения любых бытовых вопросов.

Щиток распределительный электрический – что это, схема сборки, монтаж

Для распределения электроэнергии по помещениям используется электрощит. Внутри конструкции находятся провода, которые расходятся по комнате: от исправности этого устройства, его прочности и надежности зависит эффективность системы распределения электричества.

Что такое электрический щит и для чего он нужен

Назначение электрощита определяется типом используемой конструкции:

• Главный распределительный щит раздает энергию потребителям. Устройство представлено в виде большого количества автоматов, рубильников и измерительных приборов. Они устанавливаются, как правило, внутри промышленных предприятий, крупных офисов и многоквартирных домов.

• Этажные щиты монтируются на каждом этаже здания и используются для распределения энергии между помещениями.
• Квартирные устройства предназначены для снабжения электричеством определенной квартиры. Кроме того, электрощиток используется для получения показаний потребления электроэнергии.

Следует обратить внимание, что для частных домов и малогабаритных помещений используются учетные щитки – аналог распределительного устройства, отличающийся меньшими размерами.

Составление схемы с УЗО и автоматами защиты

Проектирование электропроводки – достаточно сложный, ответственный процесс, который требует привлечения профессионального специалиста.

Первое, что требуется сделать электрику – составить схему подключения электропроводки. На ней обязательно должно быть указано количество проводников в группе.

Кроме того, в составе схемы присутствуют рубильники – они используются для размыкания электрической цепи. В качестве альтернативы может использоваться автомат защиты.

Необходимо ли УЗО в электрическом щите для квартиры

Главной задачей, для решения которой используется УЗО, является снижение риска поражения человека электрическим током, а также исключение образования возгораний.

Требование установки УЗО регламентировано действующим законодательством; в Правилах устройства электроустановок указано, что:

• В групповых сетях номинальный ток срабатывания УЗО не должен превышать 30 мА.
• К одному УЗО могут быть присоединены несколько групповых линий. Для этого используются отдельные предохранители.
• При прокладывании линий для питания стационарного оборудования УЗО не требуется.

Следует обратить внимание, что установка УЗО является обязательной в том случае, если осветительные приборы, подключенные к линии, находятся на расстоянии менее 2,5 м до пола.

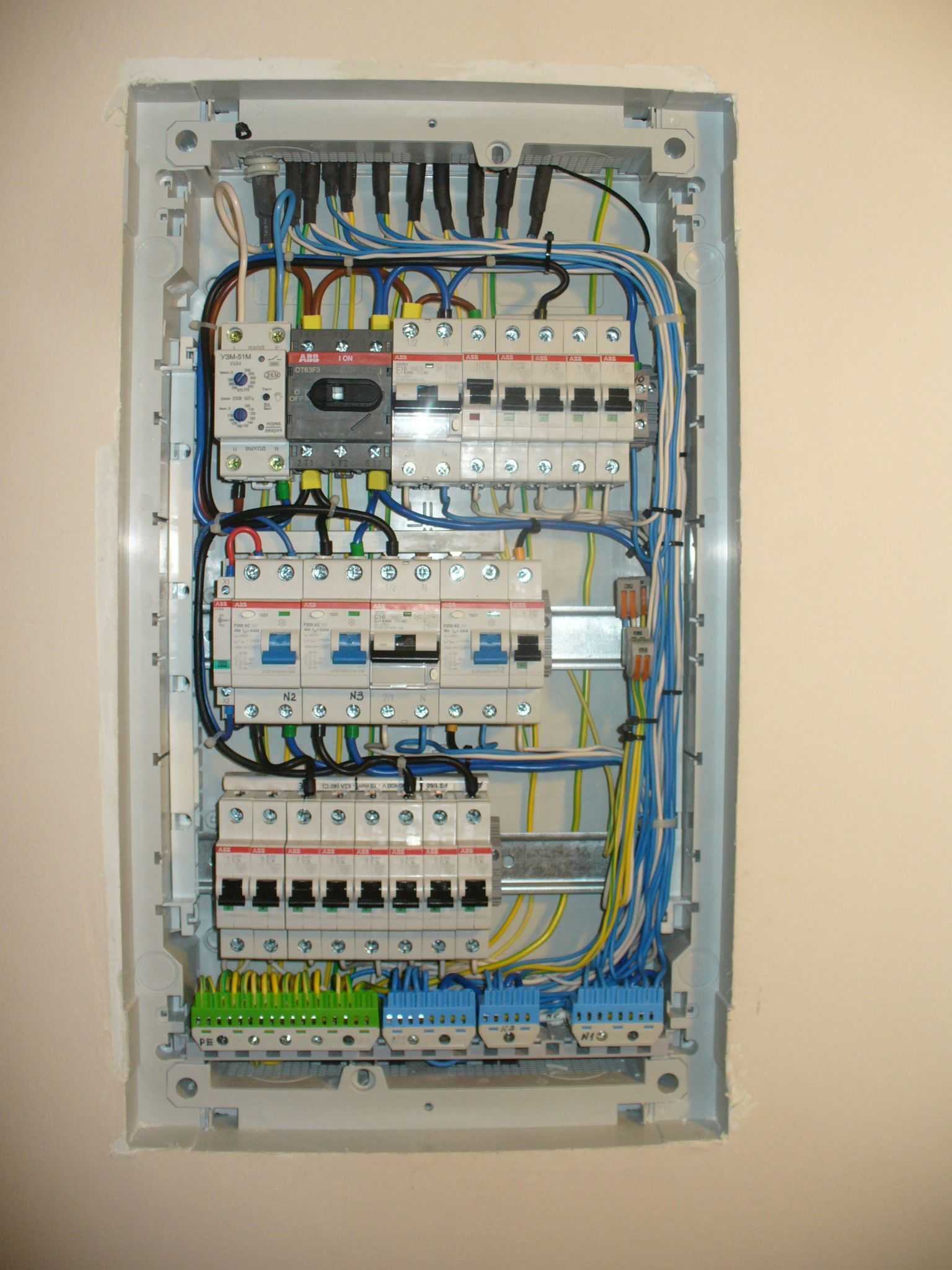

Как правильно собрать электрический щиток

Как только схема подключения будет составлена, специалист может приступать к сборке конструкции. Как правило, это входит в обязанности организации, контролирующей сбыт электроэнергии.

Монтаж корпуса

Процесс установки навесного электрического щита не отличается от навешивания шкафа или полки. Встраиваемая конструкция устанавливается несколько дольше и требует использования профессионального инструментария.

Столкнуться со сложностями можно в том случае, если щит монтируется в бетонную стену: важно убедиться в том, что она не несущая. Нередко при установке используется фальшстена или выступ из гипсокартона.

Организация ввода кабелей

Еще один важный этап, от правильности выполнения которого зависит легкость дальнейших монтажных работ и подключения модульного оборудования.

При выполнении ввода в среднестатистических щитах следует обратить внимание, что в верхней и нижней частях конструкции расположены перфорированные отверстия: их можно выдавить или подрезать.

На заметку! Как правило, при монтажных работах используется стандартная гофротруба диаметром 16 или 20 мм. При установке навесного щита кабели поочередно вводятся внутрь.

Разделка кабелей внутри электрического щита

Для разделки кабелей используется специализированный нож с пяткой – профессиональный инструмент, который есть в арсенале каждого опытного инженера-электрика.После разделения на провода наносится маркировка. Как правило, для этого используется тонкий малярный скотч.

Маркировка и крепление кабеля к корпусу электрощита

Защита внутренностей от ремонтно-отделочных работ

Для того чтобы обеспечить защиту внутреннего пространства щита, необходимо выполнить ряд простых действий:

1. Обеспечить изоляцию концов проводов посредством колпачков или изоленты.
2. Снять дверцы и рамки со щитка.
3. Аккуратно уложить провода внутрь конструкции, избегая при этом резких прогибов.
4. Кроме того, рекомендуется самостоятельно сделать картонную крышку и плотно закрыть ею внутренности щитка, а также обклеить малярным скотчем по периметру.

Предварительная сборка на рамке

Монтаж электрического щита – сложный процесс, который занимает большое количество времени.

Он включает в себя:

1. Сборку автоматов и их расстановку по штатным местам.
2. Распределение модульного оборудования.
3. Обеспечение коммутации между внутренними устройствами с помощью провода сечением 4-6 мм.

Сборка конструкции на высоте не более 1,7 метра.

На заметку! Эксперты рекомендуют отдавать предпочтение только проверенным, надежным электрическим щитам от известных производителей, а также производить монтажные работы в чистом помещении.

Окончательный монтаж электрического щита, подключение групп потребителей

Как только предварительная сборка и расключение конструкции завершится, а специалист удостоверить в его исправности, можно проводить установку на штатное место. Как правило, это ниша внутри стены: после фиксации производится подключение отходящих линий потребителей.

Важно обратить внимание, что окончательный монтаж проводится только после того, как в помещении будут завершены отделочные работы.

Пусконаладочные работы

После окончания сборки все модульные устройства, автоматы и УЗО в составе щитка переводятся в выключенное состояние, после чего специалист может приступать к пуско-наладочным работам.

Такие мероприятия включают в себя:

1. Монтаж всех электроустановочных устройств – розеток, выключателей, осветительных приборов. Кроме того, на каждой выделенной линии мощного потребителя должны быть подключена нагрузка.
2. Напряжение подается на ввод щитка. Для проверки напряжения на входе используется мультиметр. Кроме того, специалист должен удостовериться в соответствии фазы и нуля.
3. Все УЗО и автоматы подключаются в определенной последовательности. При нажатии кнопки «Текст» проводится проверка исправной работы, после чего устройства снова отключаются.
4. Посредством мультиметра проводится проверка напряжения на входных клеммах выключателей.
5. Все автоматы поочередно включаются с целью проверки напряжения на клеммах.
6. Последовательно подключается мощная нагрузка: предметы бытовой техники, установленные в помещении, а также иные потребители электрической энергии.
7. Контроль напряжения во всех линиях, где есть розетки.
8. Проверка исправной работы линии освещения.

Кроме того, необходимо включить электрический щит и дать ему поработать на протяжении нескольких часов, обеспечив постоянный контроль.

Внимание! В случае, если испытания прошли успешно, электрический щит накрывается специализированной крышкой, после чего устанавливается рама и дверца.

Для устранения пустот используются заглушки.

Эксплуатация электрического щита

Электрический щит – устройство, которое после установки требует особого внимания и контроля исправной работы каждого составляющего элемента.

При эксплуатации щита необходимо подтянуть все клеммы через месяц после проведения установочных и наладочных работ. Для этого потребуется открыть пластрон.

В случае, если в помещении находятся маленькие дети, дверцу щитка рекомендуется держать закрытой. Лучше использовать замок, ключ от которого будет храниться в недоступном для ребенка месте.

Все жители квартиры или сотрудники офиса должны быть проинформированы о том, что при эксплуатации электрического щитка необходимо следовать ряду правил.

На заметку! Кроме того, важно знать о правилах поведения в случае сработки УЗО или других средств защиты.

Проверка исправности и эффективности УЗО проводится один раз в месяц; кроме того, необходимо обеспечить контроль состояния дифференциальных автоматов.

Такие мероприятия рекомендуется проводить тогда, когда все устройство, потребляющие электроэнергию, отключены от сети. Это поможет быстрее определить работоспособность и производительность защитной системы.

Сборка электрощита для квартиры и дома своими руками. Как самому собрать электрический щит.





Как вам статья?

Павел

Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
