Конденсатор

Чтобы экспериментально определить электроемкость проводника, как и его потенциал, нужно создать условия, исключающие влияние всех окружающих тел, которые, влияя па тело, изменяют его потенциал и электроемкость.

Это утверждение можно проверить опытом.
Укрепим на стержне электрометра металлический шар и сообщим ему определенный заряд. Стрелка прибора отклонится от положения равновесия и покажет определенное значение потенциала относительно земли.

Поднесем к шару металлическую пластину, соединенную проводником с землей (рис. 1.32).

Pиc. 1.32. Заземленная металлическая пластина влияет на электроемкость шара

Показания стрелки электрометра уменьшатся. Поскольку заряд шара в опыте не изменялся, то уменьшение потенциала свидетельствует об увеличении электроемкости шара. Изменение потенциала и соответственно электроемкости шара будет наблюдаться и в случае изменения расстояния между шаром и пластиной.

Таким образом, определяя электроемкость тела, необходимо учитывать также наличие окружающих тел. Поскольку на практике это сделать трудно, то применяют систему из двух или более проводников произвольной формы, разделенных диэлектриком. В этом случае электрические свойства такой системы проводников и диэлектрика не зависят от окружающих тел. Такую систему называют конденсатором. Простейшим для изучения и расчетов является конденсатор из двух металлических пластин, разделенных диэлектриком.

Электроемкость конденсатора, в отличие от обособленного тела, определяется по разности потенциалов между пластинами:

где Q — заряд одной пластины; (φl- φ2) и ∆φ — разность потенциалов между пластинами.

Слово конденсатор обозначает накопитель. В электричестве понимают как «накопитель электрических зарядов».

Пример:

Какую электроемкость имеет конденсатор, если на его обкладках накапливается заряд 50 нКл при разности потенциалов 2,5 кВ?

Дано: Q = 50 нКл, Аφ = 2,5 кВ.	Решение Используем формулу емкости конденсатора:
С-?

Подставим значения физических величин:

Ответ: электроемкость данного конденсатора 20 пФ.

Первый конденсатор был создан в 1745 г. голландским ученым Питером ван Мушенбруком, профессором Лейденского университета. Проводя опыты по электризации различных тел, он опустил проводник от кондуктора электрической машины в стеклянный графин с водой (рис. 1.33).

Питер ван Мушенбрук (1692-1781) — голландский физик; работы посвящены электричеству, теплоте, оптике; изобрел первый конденсатор — лейденскую банку и провел опыты с ней.

Pиc. 133. Из истории открытия простейшего конденсатора лейденской банки

Случайно коснувшись пальцем этого проводника, ученый ощутил сильный электрический удар. В дальнейшем жидкость заменили металлическими проводниками, укрепленными на внутренней и внешней поверхностях банки. Такой конденсатор назвали лейденской банкой. В таком первозданном виде она использовалась в лабораториях более 200 лет.

Более совершенные конденсаторы применяются в современной электротехнике и радиоэлектронике. Их можно найти в преобразователях напряжения (адаптерах), питающих постоянным электрическим током электронные приборы, в радиоприемниках и радиопередатчиках как поставные части колебательных контуров. Они применяются практически во всех функциональных узлах электронной аппаратуры. В фотовспышках конденсаторы накапливают большие заряды, необходимые для действия вспышки.

В электротехнике конденсаторы обеспечивают необходимый режим работы электродвигателей, автоматических и релейных приборов, линий электропередач и т. п.

Во многих широкодиапазонных радиоприемниках конденсаторы переменной емкости (рис. 1.34) позволяют плавно изменять собственную частоту колебательного контура н процессе поиска передачи определенной радиостанции.

Рис. 134. Конденсатор переменной емкости с воздушным диэлектриком

Весьма распространены конденсаторы варикапы, электроемкость которых можно изменять электрическим способом. Конструктивно они весьма схожи с полупроводниковыми диодами.

Конденсаторы могут быть плоскими, трубчатыми, дисковыми. В качестве диэлектрика в них используют парафинированную бумагу, слюду, воздух, пластмассы, керамику (рис. 1.35).

Рис. 1.35. Различные типы конденсаторов

Искусственно созданные диэлектрические материалы позволяют создавать конденсаторы больших емкостей при небольших размерах.

Для чего нужны конденсаторы

В современной технике сложно найти отрасль, где не применялись бы конденсаторы. Без них не обходятся радио­ и телеаппаратура (настройка колебательных контуров), радиолокационная и лазерная техника (получение мощных импульсов), телефония и телеграфия (разделение цепей переменного и постоянного токов, тушение искр в контактах), электроизмерительная техника (создание образцов емкости). И это далеко не полный перечень.

В современной электроэнергетике конденсаторы тоже имеют широкое применение: они присутствуют в конструкциях люминесцентных светильников, электросварочных аппаратов, устройств защиты от перенапряжений. Конденсаторы применяют и в других, не электротехнических, областях техники и промышленности (в медицине, фототехнике и т. д.).

Разнообразие областей применения обусловливает большое разнообразие конденсаторов. Наряду с миниатюрными конденсаторами, имеющими массу меньше грамма, а размеры порядка нескольких миллиметров, существуют конденсаторы массой несколько тонн и высотой больше человеческого роста. Емкость современных конденсаторов может составлять от долей, а рабочее напряжение может быть в пределах от нескольких вольт до нескольких сотен киловольт. Конденсаторы можно классифицировать по следующим признакам и свойствам:

• по назначению — постоянной и переменной емкости;
• по форме обкладок — плоские, сферические, цилиндрические и др.;
• по типу диэлектрика — воздушные, бумажные, слюдяные, керамические, электролитические и др.

Типы соединения конденсаторов

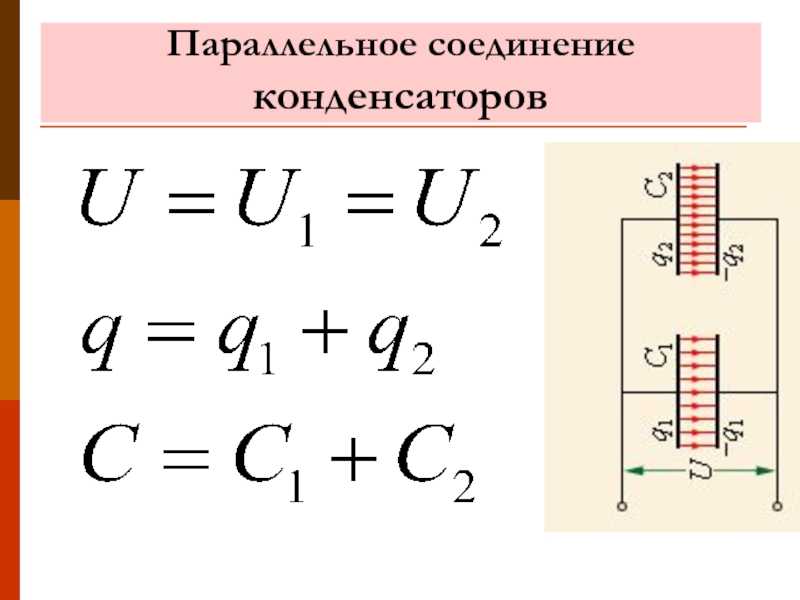

Параллельное

Если группа конденсаторов включена в цепь таким обра­зом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2. ).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллель­но, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока. Общее же количе­ство электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из кон­денсаторов, так как заряд каждого их конденсаторов проис­ходит независимо от заряда других конденсаторов данной группы. Исходя из этого, всю систему параллельно соединен­ных конденсаторов можно рассматривать как один эквива­лентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов бук­вой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и во­обще при любом числе конденсаторов.

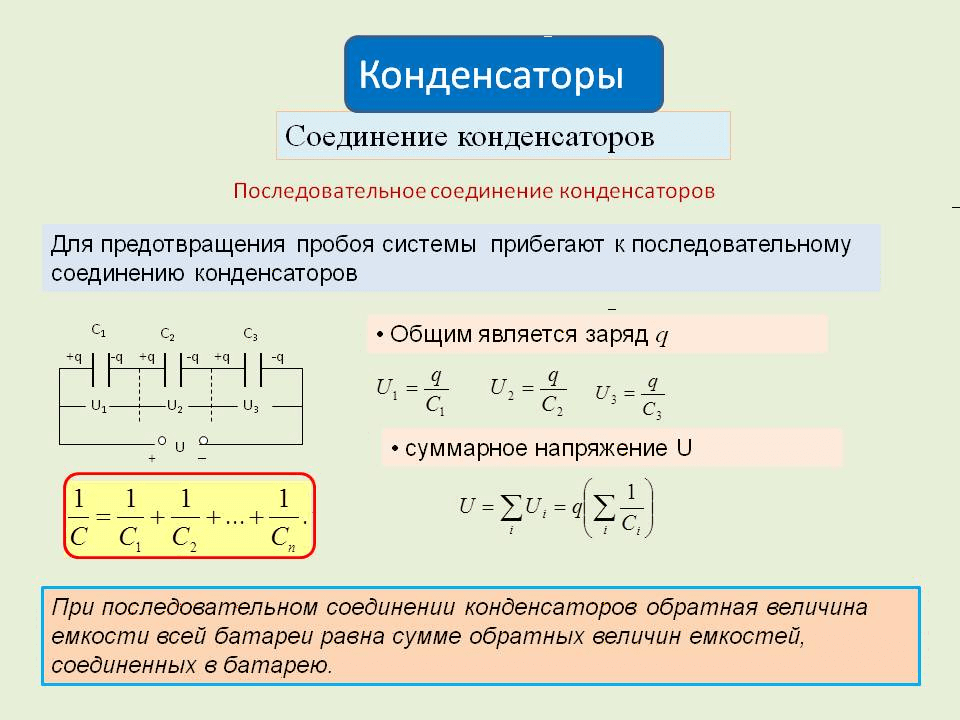

Последовательное

Здесь к точкам включения присоединяются контакты только первого и последнего конденсатора.

Схема — схема последовательного соединения

Главной особенностью работы схемы является то, что электрическая энергия будет проходить только по одному направлению, значит, что в каждом из конденсаторов ток будет одинаковым. В такой цепи для каждого накопителя, независимо от его емкости, будет обеспечиваться равное накопление проходящей энергии. Нужно понимать, что каждый из них последовательно соприкасается со следующим и предыдущим, а значит, емкость при последовательном типе может воспроизводиться энергией соседнего накопителя.

Формула, которая отражает зависимость тока от соединения конденсаторов, имеет такой вид:

i = ic1 = ic2 = ic3 = ic4, то есть токи проходящие через каждый конденсатор равны между собой.

Следовательно, одинаковой будет не только сила тока, но и электрический заряд. По формуле это определяется как:

Qобщ= Q1 = Q2 = Q3

А так определяется общая суммарная емкость конденсаторов при последовательном соединении:

1/Cобщ = 1/C1 + 1/C2 + 1/C3

Конденсатор и постоянный ток

Обозначение конденсаторов на схеме

Постоянный ток через конденсатор не проходит вообще. Справедливо это и для линейки из последовательно соединённых ёмкостей. Объясняется такой эффект опять же конструкцией самого электронного прибора. Конденсатор имеет две металлические обкладки. В простых электролитических приборах они сделаны из алюминиевой фольги. Между ними расположен тонкий слой диэлектрика (оксид алюминия). Если приложить к обкладкам разность потенциалов (напряжение), то ток потечёт, но только очень короткое время, пока конденсатор полностью ни зарядится. Далее движение носителей заряда прекратится, т.к. они не смогут пройти через диэлектрик. В этот момент можно сказать, что электрический ток равен нулю, и конденсатор его не пропускает.

Конденсатор и переменный ток

При переменном токе носители заряда периодически меняют своё направление. В случае с бытовой сетью изменение происходит 50 раз в секунду. Поэтому говорят, что частота тока в розетке равна 50 Гц.

Важно! Конденсаторы способны накапливать и длительно удерживать заряд. При работе с ёмкостями, заряженными от сети 220 В, их всегда следует разряжать сопротивлением в 100-1000 ом. Несоблюдение правила однажды приведёт к неприятному удару током.

Конденсатор определённо пропустит переменный ток, но не факт, что весь. Количество носителей заряда, которые смогут пройти через этот электронный прибор, зависит от ёмкости конденсатора, приложенного к нему напряжения и частоты смены направления зарядов. Математически это выражается так:

I = 2pfCU.

Здесь I – это электрический ток с частотой f, проходящий через конденсатор ёмкостью C, если к его обкладкам приложить напряжение U. 2 – просто число, а p = 3.14.

Такая способность конденсаторов ограничивать переменный ток широко применяется в аудиотехнике для построения различных звуковых фильтров. Изменяя ёмкость, можно влиять на частоту сигнала, которую она пропускает.

Смешанное

Схема в которой присутствует две и более группы (блока) конденсаторов с различными схемами соединения называется схемой смешанного соединения конденсаторов.

Приведем пример такой схемы:

Для расчетов такие схемы условно разделяются на группы одинаково соединенных конденсаторов, после чего расчеты ведутся для каждой группы по формулам приведенным выше.

Для наглядности приведем пример расчета общей емкости данной схемы.

Пример расчета

Условно разделив схему на группы получим следующее:

Как видно из схемы на первом этапе мы выделили 3 группы (блока) конденсаторов, при этом конденсаторы в первой и второй группе соединены последовательно, а конденсаторы в третьей группе — параллельно.

Произведем расчет каждой группы:

• Группа 1 — последовательное соединение трех конденсаторов:

1/C1,2,3 = 1/C1+1/C2+1/C3 = 1/5+1/15+1/10=0,2+0,067+0,1 = 0,367 → C1,2,3 = 1/0,367 = 2,72мкФ

• Группа 2 — последовательное соединение двух конденсаторов:

С4,5 = (C4*C5)/(C4+C5)= (20*30)/(20+30) = 600/50 = 12 мкФ

• Группа 3 — параллельное соединение трех конденсаторов:

С6,7,8 = C6+C7+C8 = 5+25+30 = 60 мкФ

В результате расчета схема упрощается:

Как видно в упрощенной схеме осталась еще одна группа из двух параллельно соединенных конденсаторов, произведем расчет ее емкости:

• Группа 4 — параллельное соединение двух групп конденсаторов:

С1,2,3,4,5 = C1,2,3+C4,5 = 2,72+12 = 14,72 мкФ

В конечном итоге получаем простую схему из двух последовательно соединенных групп конденсаторов:

Теперь можно определить общую емкость схемы:

Собщ = (C1,2,3,4,5*C6,7,8)/(C1,2,3,4,5+C6,7,8) = 14,72*60/14,72+60 = 883,2/74,72 = 11,8 мкФ

Как правильно соединять конденсаторы?

У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”

Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное и последовательное.

В реальности это выглядит так:

Параллельное соединение

Принципиальная схема параллельного соединения

Последовательное соединение

Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.

Сравнение различных вариантов

Емкость	Напряжение
Параллельное	Увеличивается	Не изменяется
Последовательное	Уменьшается	Увеличивается
Смешанное	Изменяется	Увеличивается

Для выбора соединения можно воспользоваться такой таблицей. Слева тип соединения приборов, сверху свойства прибора для конденсации заряда.

Если требуется увеличить емкость, то нужно использовать параллельное соединение, а если увеличить напряжение — то последовательное. Если же требуется и то, и то, то нужно будет рассчитывать смешанное подключение конденсаторов в цепь.

Почему электролитические конденсаторы выходят из строя и что делать

Зачастую, чтобы отремонтировать вышедшую из строя электронную технику, достаточно найти и заменить вздувшиеся конденсаторы. Дело в том, что срок жизни их небольшой — 1000-2000 тысячи рабочих часов. Потом он обычно выходит из строя и требуется его замена. И это при нормальном напряжении не выше номинального. Так происходит потому, что диэлектрик в конденсаторах, чаще всего, жидкий. Жидкость понемногу испаряется, меняются параметры и, рано или поздно, конденсатор вздувается.

Электролитические конденсаторы имеют специальные насечки на верхушке корпуса, чтобы при выходе из строя избежать взрыва

Высыхает электролит не только во время работы. Даже просто «от времени». Это конструктивная особенность электролитических конденсаторов. Поэтому не стоит ставить выпаянные из старых схем конденсаторы или те, которые несколько лет (или десятков лет) хранятся в мастерской. Лучше купить «свежий», но проверьте дату производства.

Можно ли продлить срок эксплуатации конденсаторов? Можно. Надо улучшить теплоотвод. Чем меньше греется электролит, тем медленнее высыхает. Поэтому не стоит ставить аппаратуру вблизи отопительных приборов.

Для улучшения отвода тепла ставят радиаторы

Второе — надо следить за тем, чтобы хорошо работали кулера. Третье — если рядом стоят детали, которые активно греются во время работы, надо конденсаторы каким-то образом от температуры защитить.

Как подобрать замену

Если часто приходится менять один и тот же конденсатор, его лучше заменить на более «мощный» — той же ёмкости, но на большее напряжение. Например, вместо конденсатора на 25 вольт, поставить конденсатор на 35 вольт. Только надо иметь в виду, что более мощные конденсаторы имеют большие размеры. Не всякая плата позволяет сделать такую замену.

Конденсатор той же ёмкости, но рассчитанный на большее напряжение, имеет больший размер

Можно поставить параллельно несколько конденсаторов с тем же напряжением, подобрав номиналы так, чтобы получить требуемую ёмкость. Что это даст? Лучшую переносимость пульсаций тока, меньший нагрев и, как следствие, более продолжительный срок службы.

Что будет, если поставить конденсатор большей ёмкости?

Часто приходит в голову идея поставить вместо сгоревшего или вздувшегося конденсатор большей ёмкости. Ведь он должен меньше греться. Так, во всяком случае, кажется. Ёмкость практически никак не связана со степенью нагрева корпуса. И в этом выигрыша не будет.

Устройство электролитического конденсатора

По нормативным документам отклонение номинала конденсаторов допускается в пределах 20%. Вот на эту цифру можете спокойно ставить больше/меньше. Но это может привести к изменениям в работе устройства. Так что лучше найти «родной» номинал. И учтите, что не всегда можно ставить большую ёмкость. Можно если конденсатор стоит на входе и сглаживает скачки питания. Вот тут большая ёмкость уместна, если для её установки достаточно места. Это точно нельзя делать там, где конденсатор работает как фильтр, отсекающий заданные частоты.

Можно менять на ту же ёмкость, но чуть более высокое напряжение. Это имеет смысл. Но размеры такого конденсатора будут намного больше. Не в любую плату получится его установить. И учтите, что корпус его не должен соприкасаться с другими деталями.

Роль диэлектрика в конденсаторе

Для увеличения емкости конденсатора между обкладками помещают диэлектрик. В нормальном состоянии в диэлектрике электроны вращаются по круговым орбитам. Если диэлектрик поместить в электрическое поле,то орбиты электронов вытягиваются в направлении полюсов поля и молекулы становятся диполями, т.е. частицами, которые на концах заряжаются противоположными зарядами.

Диполи, которые находятся внутри диэлектрика, нейтрализуются между собой, а заряды возле края остаются нескомпенсированными, т.е. не нейтрализованные, но не свободные, как в металле, и связанные с веществом. Их называют фиктивными зарядами. Это явление называется поляризацией диэлектрика.

Посмотрим, что происходит в заряженном конденсаторе без диэлектрика и с диэлектриком.

Без диэлектрика на обкладках заряды расположены не особенно плотно относительно друг к другу, т.к. расстояние между обкладками большое и силы притяжения зарядов мало.

Когда поместим в конденсатор диэлектрик в нем произойдет поляризация и фиктивные заряды окажутся на очень близком расстоянии от зарядов на обкладках, а значит и силы притяжения увеличится. Диполи диэлектрика как бы «подтягивают» заряды на край обкладок и уплотняют их, освобождая место для других зарядов, т.е. увеличивая емкость конденсатора.
Можно сделать вывод: чем больше поляризация диэлектрика ,тем больше увеличивается емкость конденсатора.

Степень поляризации характеризуется относительной диэлектрической проницаемостью (ε) , показывающая во сколько раз увеличивается емкость плоского конденсатора, если применить данный диэлектрик вместо вакуума. Эта величина у разных диэлектриков различна. Для стекла она равна 3-12, слюды — 6-8, воздуха — 1, и т.д. Но есть вещества сегнетоэлектрики, у которых диэлектрическая проницаемость составляет величину от 50 до 100000. Они применяются в конденсаторах малых габаритов, но большой емкости.

Диэлектрики для изготовления конденсаторов должны иметь не только большую проницаемость, но и иметь большую электрическую прочность, т.е. не допустить пробоя при значительных напряжениях. Так же при использовании конденсаторов в высокочастотных цепях они должны иметь небольшие потери от переориентации молекул диэлектрика, что приводит к его нагреву и потери энергии.

Источники

• https://www.evkova.org/elektroemkost
• http://www.sxemotehnika.ru/soedinenie-kondensatorov.html
• https://www.asutpp.ru/soedinenie-kondensatorov.html
• https://amperof.ru/teoriya/posledovatelnoe-soedinenie-kondensatorov.html
• https://elektroshkola.ru/elektrotexnicheskie-raschety/sxemy-soedineniya-kondensatorov-raschet-emkosti/
• https://go-radio.ru/connection-of-capacitors.html
• https://dzgo.ru/osveshchenie/posledovatelnoe-soedinenie-kondensatorov.html
• https://elektroznatok.ru/info/elektronika/soedinenie-kondensatorov
• https://encom74.ru/formula-rasceta-posledovatelnogo-soedinenia-kondensatora/
• https://molotokrus.ru/kondensator-sposoby-soedineniya-kondensatorov/





Как вам статья?

Павел

Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Параллельное и последовательное соединение конденсаторов, схемы, расчет

Содержание:

Радиоэлементы можно соединить между собой тремя способами. Существует   параллельное и последовательное соединение конденсаторов, а также смешанный тип. Всегда можно точно определить емкость равноценного конденсатора по этому показателю. Его можно поменять на ряд соединенных в цепь других, более мелких по емкости конденсаторов. Для равнозначного конденсаторы должно быть выполнено некоторое условие, а именно подключенное напряжение к конденсатору равно напряжению на зажимах этой группы этих.

Таким же образом подключается все радиоэлементы, существующие на данный момент. Главным образом используются параллельное и последовательное соединение конденсаторов.   В данной статьи рассмотрены все типы соединений конденсаторов. В качестве бонуса. в статье есть видеоролик и статья, посвященные этой теме.



Виды соединения конденсаторов в обмотке.

Последовательное и параллельное соединение конденсаторов

Соединение конденсаторов в электрической цепи может быть последовательным, параллельным и последовательно-пареллельным (смешанным).  Если провести аналогию между соединением конденсаторов и соединением резисторов, то стоит отметить, что формулы расчета общей емкости и общего сопротивления идентичны, только между разными типами соединений: Формула C_общ при параллельном соединении конденсаторов = формула R_общ при последовательном соединении резисторов.

• C_общ — общая емкость.
• R_общ — общее сопротивление.

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны:  Q1 = Q2 = Q3 = Q. Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Соединения конденсаторов.

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1, U1 = Q/C2, U1 = Q/C3, а общее напряжение U = U1 + U2 + U3.  Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / (U1 + U2 + U3), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов. Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Материал в тему: все о переменном конденсаторе.

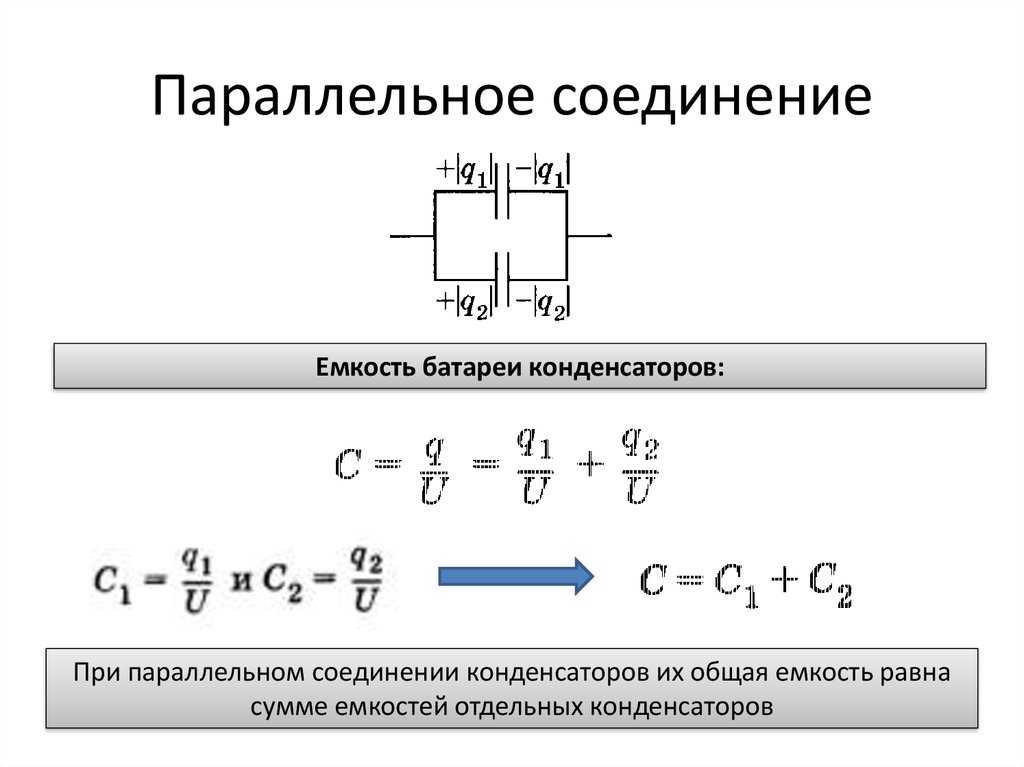

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов — это соединение при котором конденсаторы соединяются собой обоими контактами. В результате к одной точке может быть присоединено несколько конденсаторов. При параллельном соединении формируется один большой конденсатор с площадью обкладок, равной сумме площадей обкладок всех отдельных компонентов. Поскольку емкость конденсаторов прямо пропорциональна площади обкладок, общая емкость С_общ при параллельном соединении равняется сумме емкостей всех конденсаторов в цепи.

Напряжение при параллельном соединении

На все параллельно соединенные конденсаторы падает одинаковое напряжение. Так происходит, потому что существует всего лишь две точки, между которыми может быть разность потенциалов (напряжение). Другими словами, можно сказать что при параллельном соединении все конденсаторы подключены к одному источнику напряжения. Ток конденсатора во время переходного периода зависит от его емкости и изменения напряжения:

• i_c — ток конденсатора
• C — Емкость конденсатора
• ΔV_C/Δt – Скорость изменения напряжения

При параллельном соединении через каждый конденсатор потечет одельный ток, в зависимости от емкости конденсатора:

Последовательное соединение конденсаторов

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным. При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины, а остальные пластины заря­жаются через влияние. При этом заряд пла­стины будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения.

Типы соединений конденсаторов.

[stextbox id=’info’]Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот. [/stextbox]

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы. Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов. Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость. А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Последовательное соединение конденсаторов – это соединение двух или более конденсаторов в форме цепи, в которой каждый отдельный конденсатор соединяется с другим отдельным конденсатором только в одной точке. Ток (i_C), заряжающий последовательную цепь конденсаторов, будет одинаковым для всех конденсаторов, поскольку у него есть только один возможный путь прохождения.

Вследствие того что через все последовательно соединенные конденсаторы течет одинаковый ток, количество накопленого электрического заряда для каждого конденсатора будет одинаковым, независимо от его емкости. Так происходит, потому что электрический заряд, накапливаемый на обкладке любого конденсатора, должен прийти с обкладки примыкающего конденсатора. Таким образом, последовательно соединенные конденсаторы имеют одинаковый электрический заряд.

Стоит почитать: все об электолитических конденсаторах.

Правая обкладка первого конденсатора С1 соединяется с левой второго конденсатора С2, у которого правая обкладка соединяется с левой третьего конденсатора С3. Это означает, что в режиме постоянного тока конденсатор С2 электрически изолирован от общей цепи. В итогое эффективная площадь обкладок уменьшается до площади обкладок самого маленького конденсатора. Это объясняется тем, что как только обкладки наименшей площади заполнятся электрическим зарядом, данный конденсатор перестанет пропускать ток. В результате ток прекратиться во всей цепи, и процесс зарядки остальных конденсаторов также прекратится. При последовательном соединении общее расстояние между обкладками увеличивается до суммы расстояний между обкладками всех конденсаторов.

Таким образом, последовательная цепь формирует один большой конденсатор с площадью обкладок элемента с наименьшей емкостью, и расстоянием между обкладками, равному сумме всех расстояний в цепи. На каждый отдельный конденсатор в последовательной цепи падает разное напряжение. Поскольку емкость обратно пропрциональна напряжению (С = Q/V), то чем меньше емкость конденсатора, тем большее напряжение на него упадет. Применим закон Кирхгофа для напряжения в последовательной цепи из трех конденсаторов.

Емкость конденсатора прямо пропорциональна его заряду и обратно пропорциональна его напряжению — C = Q/V. Как уже упоминалось выше, последовательно соединенные конденсаторы имеют одинаковый электрический заряд — Qобщ = Q1 = Q2 = Q3. Из данного уравнения можно легко вывести формулу общей емкости для любого частного случая последовательного соединения.

Интересно почитать: принцип действия и основные характеристики варисторов.

Если в цепи есть и последовательное и параллельное соединение, то такую цепь называют смешанной или последовательно-параллельной.  Тем не менее, смешанное соединение может иметь как последовательный, так и параллельный характер.

Типы соединений конденсаторов.

Общая емкость смешанного соединения конденсаторов

Чтобы посчитать общую емкость смешанного соединения конденсаторов, следуют такому же алгоритму, как и при расчете общего сопротивления смешанного соединения резисторов.

• Цепь разбивают на участки с только пареллельным или только последовательным соединением
• Вычисляют общую емкость для каждого отдельного участка.
• Вычисляют общую емкость для всей цепи смешанного соединения.

Вполне справедливым может оказаться вопрос, для чего надо соединять конденсаторы последовательно, если общая емкость будет меньше? Скорее всего, первым что приходит в голову — это чтобы получить новый эквивалентный конденсатор с меньшей емкостью. Но в производстве микросхем вряд ли будут делать подобное, поскольку, во -первых, обычно нужно экономить место на печатной плате, а во-вторых, нет смысла тратить деньги на два компонента или больше, если можно купить один с требуемой емкостью.

Но если в параллельном или последовательном соединении конденсаторов еще есть хоть какая-то логика, то кому вообще нужно смешанное? Дело в том, что емкостью, то есть способностью накапливать электрический заряд, обладает любое тело в природе, даже человеческое.

[stextbox id=’info’]Если мы говорим о электрической цепи, то все ее элементы на практике обладают емкостью, и их можно представить, как конденсаторы. Часто такую емкость еще называют паразитической, потому как она создает разного рода помехи.[/stextbox]

Например, у нас есть какая-то электронная цепь с множеством различных компонентов, которая принимает сигнал, обрабатывает его определенным образом и выдает на выход результат. Известно, что время задержки сигнала, в основном, зависит от паразитической емкости электронных компонентов схемы. Поскольку должно пройти время зарядки паразитической емкости, прежде чем она начнет пропускать сигнал. Если мы хотим узнать время задержки, нужно посчитать общую емкость всех компонентов, конвертировав их в цепь из конденсаторов.

Материал в тему: описание и область применения подстроечного резистора.

Последовательное и параллельное соединение конденсаторов

Последовательное и параллельное соединение конденсаторов применяют в зависимости от поставленной цели. При последовательном соединении конденсаторов уменьшается общая емкость и увеличивается общее напряжение конденсаторов. А общее напряжение будет равняться сумме напряжений всех конденсаторов. Например: мы имеем три конденсатора по 30 мкФ x 100 В каждый. При их последовательном соединении общий конденсатор будет иметь следующие данные: 10 мкФ x 300 В.

При параллельном соединении общая емкость конденсаторов складывается, а допустимое напряжение всего набора будет равно напряжению конденсатора, имеющего самое низкое значение допустимого напряжения из всего набора. C = C1 + C2 + C3 + C4 + …Например: мы имеем три конденсатора 30 мкФ x 100 В, соединённые параллельно. Параметры всего набора конденсаторов в этом случае будут следующие: 90 мкФ x 100 В.

Соединение более двух конденсаторов последовательно редко встречается в реальных схемах. Хотя для увеличения общего напряжения такой набор может встретиться в высоковольтных источниках питания. А вот в низковольтных источниках довольно часто встречается параллельное соединение нескольких конденсаторов для сглаживания пульсаций после выпрямления при больших токах потребления. Обратите внимание, формулы вычисления емкости последовательного и параллельного соединения конденсаторов в точности обратным формулам вычисления сопротивления при последовательном и параллельном соединении резисторов.

Более подробно о типах подключения конденсаторов можно узнать  прочитав статью подключения конденсаторов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.electricalschool.info

www.sxemotehnika.ru

www.katod-anod.ru

www.hightolow.ru



Предыдущая

КонденсаторыКонденсатор – простыми словами о сложном

Следующая

КонденсаторыКак обозначаются конденсаторы на схеме?

Electronics Components: Конденсаторы в параллельном и последовательном соединении

Вы можете комбинировать конденсаторы в последовательные или параллельные сети, чтобы создать любое значение емкости, которое вам нужно в электронной схеме. Например, если вы соедините три конденсатора по 100 мкФ параллельно, общая емкость цепи составит 300 мкФ.

Соединение конденсаторов параллельно

Рассчитать общую емкость двух или более конденсаторов, включенных параллельно, очень просто: просто сложите значения отдельных конденсаторов, чтобы получить общую емкость.

Это правило имеет смысл, если задуматься. Когда вы соединяете конденсаторы параллельно, вы, по сути, соединяете пластины отдельных конденсаторов. Таким образом, параллельное соединение двух одинаковых конденсаторов существенно удваивает размер пластин, что фактически удваивает емкость.

Здесь две цепи имеют одинаковые емкости. Первая схема выполняет работу с одним конденсатором, вторая — с тремя. Таким образом, схемы эквивалентны.

Всякий раз, когда вы видите два или более конденсатора, подключенных параллельно в цепи, вы можете заменить их одним конденсатором, емкость которого является суммой отдельных конденсаторов. Точно так же каждый раз, когда вы видите один конденсатор в цепи, вы можете заменить два или более конденсаторов параллельно, если их значения в сумме совпадают с исходным значением.

Суммарная емкость параллельно включенных конденсаторов всегда больше емкости любого из отдельных конденсаторов. Это потому, что каждый конденсатор добавляет к общей емкости свою емкость.

Соедините конденсаторы последовательно

Вы также можете объединить конденсаторы последовательно для создания эквивалентных емкостей. Однако, когда вы это сделаете, математика немного усложнится. Получается, что расчеты, необходимые для конденсаторов, соединенных последовательно, такие же, как для расчета резисторов, соединенных параллельно.

Вот правила расчета емкостей последовательно:

• Если конденсаторы одинаковые, вам повезло. Все, что вам нужно сделать, это разделить емкость одного из отдельных конденсаторов на количество конденсаторов. Например, общая емкость двух конденсаторов по 100 мкФ составляет 50 мкФ.

• Если используются только два конденсатора, используйте следующий расчет:

  В этой формуле C1 и C2 — номиналы двух конденсаторов.

  Вот пример на основе последовательно соединенных конденсаторов 220 мкФ и 470 мкФ:

• Для трех или более последовательно соединенных конденсаторов формула следующая:

  Обратите внимание, что многоточие в конце выражения означает, что вы продолжаете складывать обратные величины емкостей для всех имеющихся у вас конденсаторов.

  Вот пример для трех конденсаторов емкостью 100 мкФ, 220 мкФ и 470 мкФ:

  Как видите, конечный результат равен 59,9768 мкФ. Если только вас не зовут Спок, вас, вероятно, не волнует точность ответа, так что вы можете смело округлить его до 60 мкФ.

Формулы для расчета общей емкости сети конденсаторов обратны правилам, которым вы следуете при расчете сетей резисторов. Другими словами, формула, которую вы используете для резисторов, соединенных последовательно, применима к конденсаторам, включенным параллельно, а формула, которую вы используете для резисторов, соединенных параллельно, применима к конденсаторам, соединенным последовательно. Разве не забавно, как наука иногда любит возиться с вашим разумом?

Об этой статье

Эту статью можно найти в категории:

• Схема,

Конденсаторы последовательно и параллельно – Конденсаторы

Конденсаторы

Конденсаторы могут быть соединены последовательно или параллельно, чтобы получить результирующее значение, которое может быть либо сумма отдельных значений (параллельно) или значение меньше, чем у наименьшей емкости (последовательно).

Конденсаторы серии

Цепь, состоящая из нескольких последовательно соединенных конденсаторов, в некоторых отношениях похожа на одну. несколько последовательно соединенных резисторов. В последовательной емкостной цепи один и тот же ток смещения протекает через каждую часть цепи, и приложенное напряжение будет делиться на отдельные конденсаторы. На рисунке ниже показана схема, содержащая источник и три последовательных конденсатора.

Конденсаторы последовательно.

Сумма напряжений на конденсаторе должна равняться напряжению источника (закон напряжения Кирхгофа).

Заряды на всех конденсаторах должны быть одинаковыми, так как конденсаторы соединены последовательно и любые движение заряда в одной части цепи должно происходить во всех частях последовательной цепи. Решение уравнения

C = Q / V для напряжения через емкость и заряд ( В = Ом / C ), для каждой из серий получены следующие результаты конденсаторы и общая емкость ( C _t )

Подставив эти результаты в приведенное выше уравнение закона Кирхгофа для напряжения

Разделив обе части приведенного выше уравнения на общий множитель Q

Взяв обратную величину обеих сторон и предполагая любое количество конденсаторов

Это уравнение является общим уравнением, используемым для расчета общей емкости конденсаторов. соединены последовательно. Обратите внимание на сходство между этим уравнением и тем, которое использовалось для нахождения эквивалента. сопротивление параллельных резисторов. Если в цепи всего два конденсатора, произведение превышает можно использовать формулу суммы

Из приведенных выше формул должно быть видно, что суммарная емкость конденсаторов при последовательном соединении меньше емкости любого из отдельных конденсаторов.

Пример:
Определите общую емкость последовательной цепи, содержащей три конденсатора, номиналы которых составляют 10 нФ, 0,25 мкФ и 50 нФ соответственно.

Решение:

Общая емкость 8 нФ немного меньше самого маленького конденсатора (10 нФ).

Параллельные конденсаторы

При параллельном соединении конденсаторов (см. рисунок ниже) одна пластина каждого конденсатора подключается напрямую. к одной клемме источника, а другая пластина каждого конденсатора подключена к другой терминал источника.

На рисунке ниже все отрицательные пластины конденсаторов соединены вместе, и все положительные пластины соединены вместе. Суммарная (эквивалентная) емкость Кл _t , следовательно, выступает как емкость с пластиной площадь равна сумме площадей всех отдельных пластин. Как упоминалось ранее, емкость напрямую зависит от площади пластины. Эффективное параллельное соединение конденсаторов увеличивает площадь пластины и тем самым увеличивает общую емкость.

Параллельные конденсаторы.

Полную емкость можно рассчитать математически. Применяя уравнение C = Q / V на каждый конденсатор и на общую емкость

Общий заряд Q _t есть сумма зарядов на каждом конденсаторе

Из уравнения C = Q / V следует, что Q = C V , а если заряд записывается в этой форме и подставляется в приведенное выше уравнение, это уравнение приводит к

Разделив обе части приведенного выше уравнения на общий множитель В и приняв любое количество конденсаторов

Это уравнение математически утверждает, что общая емкость ряда конденсаторов параллельно сумма отдельных емкостей.
