Как соединить электрические провода надёжно без пайки

Допустим, возникла необходимость крепко, надёжно, с хорошим электическим контактом соединить концы электро-провода голыми руками, без применения паяльника, флюса, припоя. Простейшая скрутка — не вариант, это максимально слабо на разрыв. Предлагаю вашему вниманию свой вариант соединения, основанный на комбинации верёвочного узла и скручивания, что в итоге даёт компактный, плотный, гибкий, но самозатягивающийся на разрыв и устойчивый на сжатие узел. Видео, как это делается:

И тоже самое в виде комикса:

Что происходит на этих картинках

  1. Обдираем изоляцию кусками по 2 см, чтобы их легко было стащить с пучка жил.
  2. Последний кусок изоляции не снимаем, а оставляем не конце, чтобы легче было скрутить жилы для облегчения дальнейшего оперирования проводом.
  3. Защищаем оба конца провода на 5.5 см.
  4. У одного провода формируем петлю, второй продеваем в эту петлю и начинаем обматывать вокруг неё.
  5. После обхвата петли, продеваем правый конец в петлю в обратном направлении.
  6. Получаем стандартный встречно-симметричный узел для связывания концов верёвок/лесок. Затягиваем его, удерживая все 4 провода.
  7. Результат затягивания.
  8. Полученный узел получается очень прочным на разрыв (если тянуть только за провод с изоляцией) и совершенно не склонен к развязыванию.
  9. Однако, если сдавить провода навстречу, то петли смещаются… Из-за твёрдости проводов. Гибкие верёвки/нитки этому не подвержены.
  10. Поэтому сгибаем концы проводов в противоположных направлениях. Это блокирует расход петель при сдавливании. Здесь используем именно свойство твёрдости провода, сохранение формы после изгиба.
  11. Закручиваем концы вокруг центральных жил (здесь — по 3 витка).
  12. Итог — аккуратное, супер прочное и надёжное как на разрыв, так и на сжатие, соединение, в котором использованы простой узел и скручивание.

Пайка проводов без паяльника

Также обращаем внимание на новую, существующую в современном бешено развивающемся [Китаем] мире, технологию соединения проводов, основанную на покупке специальных термоусадочных трубок с припоем внутри:

Но тут всё-таки потребуется термофен… или зажигалка + сноровка.


Как соединить два провода без пайки

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.


Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

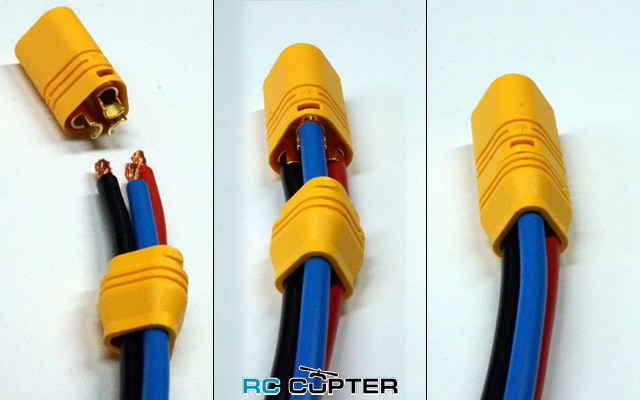

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

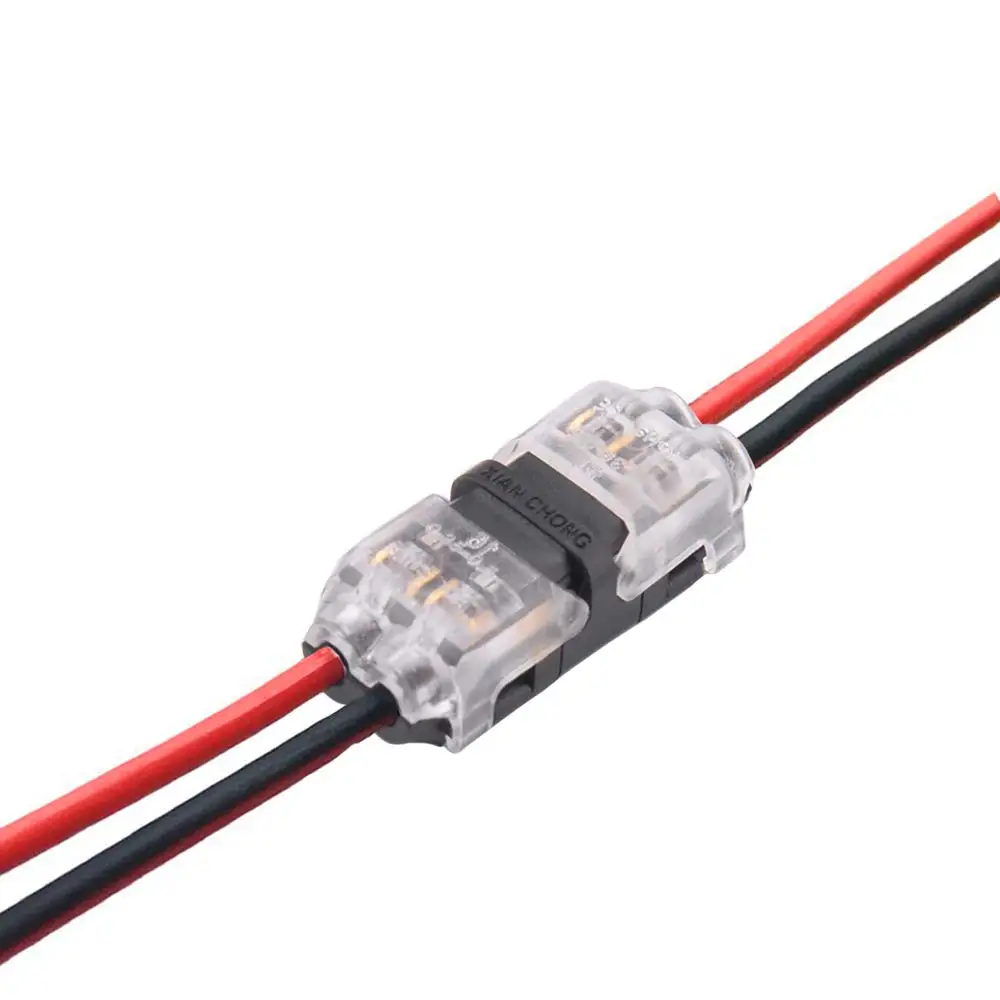

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.


3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

  • специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сварка
  • пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

Прочное соединение проводов без пайки | Мастер-Ок

Фото 1.

Иногда при соединении проводов нужна именно прочность на разрыв, которую наверняка обеспечит рассматриваемое соединение. Понимаю, что вопросы будут, но такой способ очень выручает, особенно, когда под рукой только провода.

Снимая изоляцию, использую самодельный съемник (стриппер), о котором, если захотите, позже прочитаете.

Делаю соединение

Зачищаю концы соединяемых проводов не менее чем, на 7 см, а потом делаю загибы. Заметьте, для своего удобства немного подгибаю места перегибов провода вверх, хотя это и не обязательно.

Фото 2.

Теперь надо соединить эти дужки в одно целое. В начале делаю это как будто завязывая узел, только второй перехлест проводов идет не как обычно, а так так, чтобы получалась "восьмерка". У туристов точно так вяжется "прямой" узел, только контрольные еще на концах добавляются.

После небольшой тренировки получится делать "восьмерку" из крючков, что на снимке 2.
Фото 3.

Готовую "восьмерку затягиваю что есть сил и дополнительно обжимаю плоскогубцами. А на следующем этапе плотно накручиваю концы на провода.

Фото 4. Затянутая "восьмерка"

Ну вот, перед нами немного необычная готовая скрутка, которую осталось заизолировать.

Фото 5.

Даже с изолентой видно, что соединение получилось плотным и компактным. Когда я пытался его разорвать путем растяжения, то поползла изоляция по жилкам, а узел только уплотнился. А на счет практичности и конкретным мест применения думайте сами.

Оценивайте материал и подписывайтесь на канал.

И это ИНТЕРЕСНО:

Случайно узнал, как снять лак с дерева, да ещё и без запаха. Делюсь
Как надежно заделать трещины под покраску и обои. Этап 1. Подготовка
3 способа замены ручки на москитной сетке. Проще некуда!

Как обеспечить надежное соединение проводников, не прибегая к пайке

Соединение проводов – операция довольно распространенная. Чаще всего многие из нас, не имея под рукой паяльника, делают в этом случае обычную скрутку. Но скрутка, как известно, — соединение довольно непрочное. Ее можно разорвать довольно небольшим физическим усилием. Да и в электрическом отношении она особой надежностью не отличается.

Что вы узнаете

Если речь идет о соединении проводов многожильных, то скрутку можно выполнить несколько иным способом. Именно об этом способе и пойдет речь в сегодняшней небольшой статье. Получаемое при этом соединение проводов надежно во всех отношениях.

Подготовка соединяемых многожильных проводов

Вполне понятно, что соединение проводов без их зачистки выполнить невозможно. Для этого можно воспользоваться, например, острым канцелярским ножом.

Чтобы не повредить провода и выполнить зачистку совершенно правильно, прочтите те рекомендации, которые мы приводим вот в этой статье.

Зачистив оба соединяемых провода, их жилы следует хорошенько распушить так, чтобы получились своеобразные кисточки.

Теперь проводники полностью готовы к созданию прочной скрутки.

Часто производите зачистку проводов? А не приобрести ли вам недорогой и надежный стриппер?

Соединение проводов

Соблюдение порядка соединения многожильных проводников является залогом прочности и надежности будущей скрутки. Чтобы обеспечить ее максимальную надежность, проволочные кисточки следует пропустить одна в другую. При этом жилы проводников должны максимально перемешаться.



После этого жилы левого проводника следует прочно намотать на зачищенную часть правого провода.

Аналогичная операция выполняется и с жилами правого провода.

Полученная в результате скрутка будет иметь вот такой вид:

В прочности скрутки можно удостовериться с помощью динамометра. Закрепив один конец полученного проводника на крюке этого измерительного прибора, потянем за его второй конец. На фото видно, что даже при усилии более 6 кг целостность скрутки не нарушается.

Изолирование скрутки

Чтобы сделать скрутку более прочной и совершенно безопасной, ее необходимо тщательно заизолировать. Это можно сделать с помощью термоусадки или изоленты.

Если изоляция выполняется с помощью изоленты, она должна накручиваться так, чтобы ее слои перекрывались. Необходимо следить за тем, чтобы при этом не оставалось ни малейших оголенных участков.

В результате выполненной работы получится вот такое соединение:

Итак, воспользовавшись данным способом, вы сможете получить очень надежное и совершенно безопасное соединение проводов. По качеству такое соединение практически ни в чем не уступает спайке.

Как вы делаете соединения проводов?

Poll Options are limited because JavaScript is disabled in your browser.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Самое надежное соединение проводов без паяльника


Если у вас появилась надобность сделать ответственное соединение проводов, а паяльника нет под рукой, или нет возможности его запитать, то эта небольшая хитрость вам пригодится. Ведь случай не выбирает, когда застать в врасплох и нужно быть готовым ко всему. В роли паяльника будет использована обычная газовая зажигалка, поэтому скрутка будет все же спаяна и прочность провода будет точно такая же как и у цельного отрезка.

Понадобится


  • Газовая зажигалка.
  • Термоусадочная трубка. Можно купить в магазине, но я заказывал в Китае - набор термоусадочных трубок
  • Трубчатый припой с канифолью. Если не знакомы, это тонкий припой в виде трубочки, намотанный на катушку. А в центре трубочки идет полосочка с канифолью или активным флюсом, заказывал - ТУТ.

Соединяем провода надежно без паяльника



Берем отрезок термоусадочной трубки длиной примерно 50 мм и одеваем на один из двух проводов.

Затем, с помощью стриппера, кусачек или ножа зачищаем 30 мм изоляции с каждого проводка.

Растрепавшиеся жилки скручиваем воедино.

Теперь оголенные жилы накручиваем друг на друга. Ставим крест накрест и половину жилы накручиваем на правую, а правую на левую.

Должно получиться вот так.

Пайка без паяльника



Берем припой, нагреваем скрутку зажигалкой. Только не подносим прям в открытое пламя, а чуть-чуть не дотрагиваясь - излишняя температура тут не к чему.

Дотрагиваемся припоем до скрутки и так как она достаточно нагрелась, припой расплавляется и отлично растекается по ней.

В результате соединение будет не хуже паянного с помощью паяльника.

Повторю с другого ракурса. Нагреваем зажигалкой и подносим припой.

Он отлично растекается по медным жилам.

Результат отличный.

Перемещаем термоусадку одетую раньше на середину спаянной скрутки.

И прогреваем пламенем зажигалки.

В результате у вас получилось очень надежное, прочное соединение двух проводов.

Вот такой способ выручит вас, когда не будет под рукой паяльника.
  • Совет № 1: если провод не первой свежести, то его необходимо предварительно смазать паяльной пастой или жидким флюсом.
  • Совет № 2: Если провод толстый, то трубчатый припой с флюсом можно намотать в хаотичном порядке прямо сверху на скрутку. Далее нагреть зажигалкой и все само собой растечется.

Меня лично очень радует качество китайского припоя. По сравнению с нашим ПОС 61 это земля и небо. Но на вкус и цет, как известно, товарищей нет. Все удачи!

Смотрите видео


Как правильно делать скрутки проводов: 3 надежных способа

Скрутка — это самый старый, но при этом не потерявший надежности способ соединения проводов. Несмотря на большое количество различных зажимов, скрутка по сей день пользуется популярностью и стоит в розетках и распредкоробках десятилетиями. В этой статье мы расскажем, как правильно скручивать жилы, чтобы контакт был надежным. Показывать будем на примере многожильных и одножильных проводов.

Для выполнения всех манипуляций нам потребуются

  • нож,
  • изолента или термоусадочная трубка,
  • зажигалка (строительный или обычный фен),
  • пара плоскогубцев.

Скрутки без сварки

Способ 1:

Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.

Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.

Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.

Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.

Наша скрутка готова.

Способ 2:

Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.

На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.

Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.

Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Еще кое-что интересное из мира электрики:

Теги электричество

Комплекты беспаечных разъемов

160903-001 Комплект беспаечных клемм QuickCable, 100 шт., ПВХ, с обжимом

Комплект беспаечных клемм из ПВХ с обжимом.Качественные терминалы для долгих лет безотказной службы. Клеммы поставляются из луженой отожженной меди для повышения коррозионной стойкости, максимальной проводимости и прочности на обжим. Зубчатые цилиндры обеспечивают большую прочность удержания / выдергивания проволоки, а ребристые втулки из ПВХ обеспечивают повышенную стойкость к истиранию.
160900-2001 QuickCable Набор беспаечных клемм из ПВХ, 175 элементов

160900-2001 QuickCable 175 шт. 18 типов ПВХ клемм без пайки.Качественные терминалы для долгих лет безотказной службы. Луженая отожженная медь для улучшения коррозионной стойкости, максимальной проводимости и прочности на обжим. Рифленые рукава из ПВХ для повышенной стойкости к истиранию.
160900-001 QuickCable Набор беспаечных клемм из ПВХ, 175 элементов

160900-2001 QuickCable 175 шт. 18 типов ПВХ клемм без пайки.Качественные терминалы для долгих лет безотказной службы. Луженая отожженная медь для улучшения коррозионной стойкости, максимальной проводимости и прочности на обжим. Рифленые рукава из ПВХ для повышенной стойкости к истиранию.
160905-001 Набор беспаечных стыковых соединителей для ПВХ, калибр 22-10 (250 шт.)

160905-001 Клеммы без пайки из ПВХ от Quick Cable являются отраслевым стандартом для приложений общего назначения.Беспаечные клеммы Quick Cable из ПВХ, изготовленные из луженой меди и обернутые изоляцией из ПВХ, прослужат долгие годы. Все беспаечные клеммы Quick Cable из ПВХ содержат отожженную медь с покрытием из олова для повышения коррозионной стойкости, максимальной проводимости и прочности на обжим. Зубчатые втулки увеличивают удержание проволоки и повышают прочность на выдергивание. Наши беспаечные клеммы из ПВХ изготовлены из ПВХ с выступами для повышения стойкости к истиранию и внесены в списки UL / CSA.
164901-001 GARDIAN Набор термоусадочных клемм калибра 16–10 (33 шт.)

164901-001 Gardian Термоусадочные разъемы без пайки Нейлон премиум-класса с двойным обжимом без пайки с медной гильзой.Нейлоновые беспаечные клеммы премиум-класса разработаны для тяжелых условий эксплуатации, когда экстремальная вибрация и влажность требуют превосходных характеристик. Нейлоновые беспаечные клеммы премиум-класса изготовлены из отожженной оловянной меди, обеспечивающей исключительную коррозионную стойкость, максимальную проводимость и прочность на обжим. Его трехэлементная конструкция включает внутренний выступ, дополнительную медную втулку для дополнительной прочности и обжимную бесшовную нейлоновую крышку. Благодаря диапазону рабочих температур от -67f до 221f эти терминалы останутся надежными в самых экстремальных условиях.Зубчатые цилиндры внутри увеличивают удержание проволоки и повышают прочность на выдергивание. Нейлоновые беспаечные клеммы премиум-класса выпускаются в 9 различных стилях разъемов и имеют размеры от 22 до 8 и внесены в списки UL / CSA.
10054 Master Appliance Proseal Соединитель стыковых соединений MiniPak 45 шт.

10054 Proseal Соединитель для стыкового соединения встык MiniPak (45 шт.) - лучший соединитель «Crimp & Heat-Seal» на рынке сегодня.Лучший контакт провода, меньшие потери напряжения, лучший ток.
10056 Master Appliance Solderseal Соединитель стыковых соединений MiniPak 55 шт.

10056 Solderseal Butt Splice Connector MiniPak (55 шт.) - Высококачественное герметичное паяное соединение, которое избавляет от лишних хлопот при пайке водонепроницаемых соединений.
164902-001 GARDIAN Набор термоусадочных клемм без пайки (65 шт.)

164902-001 Gardian Термоусадочные разъемы без пайки Нейлон премиум-класса с двойным обжимом без пайки с медной гильзой. Нейлоновые беспаечные клеммы премиум-класса разработаны для тяжелых условий эксплуатации, когда экстремальная вибрация и влажность требуют превосходных характеристик. Нейлоновые беспаечные клеммы премиум-класса изготовлены из отожженной оловянной меди, обеспечивающей исключительную коррозионную стойкость, максимальную проводимость и прочность на обжим. Его трехэлементная конструкция включает внутренний выступ, дополнительную медную втулку для дополнительной прочности и обжимную бесшовную нейлоновую крышку. Благодаря диапазону рабочих температур от -67f до 221f эти терминалы останутся надежными в самых экстремальных условиях.Зубчатые цилиндры внутри увеличивают удержание проволоки и повышают прочность на выдергивание. Нейлоновые беспаечные клеммы премиум-класса выпускаются в 9 различных стилях разъемов и имеют размеры от 22 до 8 и внесены в списки UL / CSA.
164905-001 GARDIAN Ассортимент беспаечных стыковых соединителей калибра 22-10 (125 шт.)

164905-001 Gardian Термоусадочные разъемы без пайки Нейлон премиум-класса с двойным обжимом без пайки с медной гильзой.Нейлоновые беспаечные клеммы премиум-класса разработаны для тяжелых условий эксплуатации, когда экстремальная вибрация и влажность требуют превосходных характеристик. Нейлоновые беспаечные клеммы премиум-класса изготовлены из отожженной оловянной меди, обеспечивающей исключительную коррозионную стойкость, максимальную проводимость и прочность на обжим. Его трехэлементная конструкция включает внутренний выступ, дополнительную медную втулку для дополнительной прочности и обжимную бесшовную нейлоновую крышку. Благодаря диапазону рабочих температур от -67f до 221f эти терминалы останутся надежными в самых экстремальных условиях.Зубчатые цилиндры внутри увеличивают удержание проволоки и повышают прочность на выдергивание. Нейлоновые беспаечные клеммы премиум-класса выпускаются в 9 различных стилях разъемов и имеют размеры от 22 до 8 и внесены в списки UL / CSA.
10600 Master Appliance Proseal Большой ассортиментный набор, 115 шт.

10600 Proseal Large Assortment Kit (115 штук) - лучший соединитель «Crimp & Heat-Seal» на рынке сегодня.Лучший контакт провода, меньшие потери напряжения, лучший ток.
165905-001 Комплект термоусадочных стыковых соединителей под пайку Fusion (125 шт.)

165905-001 Соединители Fusion поставляются готовыми к использованию с предварительно загруженными в цилиндр припоем и флюсом. Изготовлен из литой меди и покрыт оловом для дополнительной проводимости и коррозионной стойкости, что обеспечивает превосходную надежность и долгие годы безотказной службы. Наплавленный припой на соединениях до 70% прочнее, чем обжим разъемов, и обеспечивает более стабильное качество, чем любой другой метод пайки, включая традиционный припой для проволоки и припойную заготовку. Более быстрые, менее запутанные и более экономичные, чем программы для многокомпонентных припоев, и они особенно хороши в присутствии разрушительной вибрации или коррозионных химикатов.
10724 Master Appliance Solderseal Большой ассортиментный набор 135 шт.

10724 Solderseal Large Assortment Kit (135 шт.) - Высококачественное герметичное паяное соединение, которое избавляет от догадок при пайке водонепроницаемых соединений.
160904-001 Комплект беспаечного соединителя для ПВХ QuickCable с обжимом

160904-001 Комплект беспаечного соединителя QuickCable для ПВХ с обжимом. Качественные терминалы для долгих лет безотказной службы. Клеммы поставляются из луженой отожженной меди для повышения коррозионной стойкости, максимальной проводимости и прочности на обжим. Зубчатые цилиндры обеспечивают большую прочность удержания / выдергивания проволоки, а ребристые втулки из ПВХ обеспечивают повышенную стойкость к истиранию.
160901-001 Комплект беспаечных клемм QuickCable из ПВХ, 600 элементов

160901-001 Комплект беспаечных клемм QuickCable из ПВХ включает 600 шт., В том числе широкий ассортимент быстроразъемных, кольцевых, лопаточных, стыковых и круглых клемм.Клеммы из ПВХ поставляются из луженой отожженной меди для повышения коррозионной стойкости, максимальной проводимости и прочности на обжим. Зубчатые цилиндры обеспечивают большую прочность удержания / выдергивания проволоки, а ребристые втулки из ПВХ обеспечивают повышенную стойкость к истиранию.
10067 Master Appliance Multiseal Ассортиментный набор из 20 предметов 120 шт.

10067 Комплект поставки Multiseal из 20 элементов (120 шт.) - обжат для обеспечения механической надежности, припаян для обеспечения прочности и проводимости и запечатан термосваркой для обеспечения максимальной прочности.
163900-001 Нейлоновый набор для двойного обжима без пайки премиум-класса (600 шт.)

163900-001 Двойной обжим из нейлона без пайки премиум-класса с медной втулкой.Нейлоновые беспаечные клеммы премиум-класса разработаны для тяжелых условий эксплуатации, когда экстремальная вибрация и влажность требуют превосходных характеристик. Нейлоновые беспаечные клеммы премиум-класса изготовлены из отожженной оловянной меди, обеспечивающей исключительную коррозионную стойкость, максимальную проводимость и прочность на обжим. Его трехэлементная конструкция включает внутренний выступ, дополнительную медную втулку для дополнительной прочности и обжимную бесшовную нейлоновую крышку. Благодаря диапазону рабочих температур от -67F до 221F (-55C- 105C) эти терминалы останутся надежными в самых экстремальных условиях.Зубчатые цилиндры внутри увеличивают удержание проволоки и повышают прочность на выдергивание. Отлично подходит для авиации. Нейлоновые беспаечные клеммы премиум-класса выпускаются в 9 различных стилях разъемов и имеют размеры от 22 до 8 и внесены в списки UL / CSA.
160902-001 QuickCable Комплект беспаечных клемм из ПВХ, 1675 шт.

160902-001 Комплект беспаечных клемм QuickCable из ПВХ включает 1675 шт., В том числе широкий ассортимент быстроразъемных, кольцевых, лопаточных, стыковых и круглых клемм.Клеммы из ПВХ поставляются из луженой отожженной меди для повышения коррозионной стойкости, максимальной проводимости и прочности на обжим. Зубчатые цилиндры обеспечивают большую прочность удержания / выдергивания проволоки, а ребристые втулки из ПВХ обеспечивают повышенную стойкость к истиранию.
164900-001 QuickCable Комплект беспаечных клемм Guardian Heatshrink & Fusion из 650 элементов

164900-001 Комплект клемм QuickCable Guardian Heatshrink & Fusion Solderless из 600 элементов включает в себя широкий ассортимент быстроразъемных, кольцевых, лопаточных, стыковых и круглых клемм. Клеммы Gardian рассчитаны на 600 В, +167 F (75 C). Эти беспаечные клеммы представляют собой термоусадочные клеммы высочайшего качества для использования в автомобилях, грузовиках, автобусах, сельском хозяйстве, строительстве или промышленности. Термоусадочная изоляция из полиолефина обеспечивает длительную защиту от вибрации. Терминалы Fusion оснащены встроенным плавким герметиком, который помогает блокировать попадание влаги, агрессивных солей и паров. Термоусадочный стыковой соединитель Fusion Solder отличается управляемой пайкой в ​​сочетании с термоусадочной трубкой за один шаг, просто добавьте тепла.

Вставные электрические соединители с проводом - Электропроводка и др.

Вставные соединители - это относительно новый тип соединителей, что означает, что вы можете просто снять минимальное количество изоляции с провода, прежде чем вставлять его в одно из отверстий в соединителе. Оказавшись на месте, провод надежно фиксируется на месте. Имеется функция разблокировки, позволяющая при необходимости извлекать провод и вставлять его заново.Вставные соединители используются для подключения нескольких электрических соединений и доступны в 2, 3, 4, 5, 6 и 8 портах.

Electrical Basics предлагает одно из самых полных предложений вставных соединителей для проводов, доступных на рынке электротехники. Вставные соединители для проводов доступны в (6) размерах для работы с диапазоном комбинаций проводов от одножильного и многожильного провода №12 до одножильного и многожильного провода №22.

Каждый вставной соединитель должен по-прежнему использоваться в утвержденной электрической коробке, корпусе или осветительной арматуре.Узнайте больше…
http://www.electricalbasics.com/blog/Use-Push-In-Wire-Connectors-to-Save-Time-and-Space



  • Цанговые соединители
  • Жесткие и многожильные провода
  • UL94V-2 огнестойкий материал
  • Номинальное напряжение: максимум 600 В

ПУНКТ.

Цвет

Диапазон проводов

полюса (порты)

штук в пакете

штук в коробке (пакетов в картонной коробке)

EBWC-19-PI2-YW

Желтый

12-22 AWG
Жесткий и многожильный

2

500

7000
(14 полиэтиленовых пакетов, 500 шт.)

EBWC-19-PI3-OR

Оранжевый

12-22 AWG
Жесткий и многожильный

3

500

5,500
(11 полиэтиленовых пакетов, 500 шт.)

EBWC-19-PI4-SL

Серебро

12-22 AWG
Жесткий и многожильный

4

400

4400
(11 полиэтиленовых пакетов, 400 шт.)

EBWC-19-PI5-BL

Синий

12-22 AWG
Жесткий и многожильный

5

300

3600
(12 полиэтиленовых пакетов, 300 шт.)

EBWC-19-PI6-PR

фиолетовый

12-22 AWG
Жесткий и многожильный

6

250

3000
(12 полиэтиленовых пакетов, 250 шт.)

EBWC-19-PI8-BK

Черный

12-22 AWG
Жесткий и многожильный

8

200

2400
(12 полиэтиленовых пакетов, 200 шт.)

Зарегистрировано в UL


ПУНКТ. A
дюйма (мм)
B
дюймы (мм)
C
дюймы (мм)
EBWC-19-PI2-YW 0,750 (19,1) 0,470 (11,9) 0,410 (10,4)
EBWC-19-PI3-OR 0,750 (19,1) 0,630 (16,0) 0,410 (10,4)
EBWC-19-PI4-SL 0,750 (19,1) 0,785 (19.9) 0,410 (10,4)
EBWC-19-PI5-BL 0,750 (19,1) 0,950 (24,1) 0,410 (10,4)
EBWC-19-PI6-PR 0,750 (19,1) 1,15 (29,2) 0,410 (10,4)
EBWC-19-PI8-BK 0,750 (19,1) 1,45 (36,8) 0,410 (10,4)

FluxTech - Низковольтные беспаечные I-образные проволочные соединители

FluxTech - Низковольтные I-образные 2-контактные 2-сторонние соединители для стыкового сращивания проводов Клеммы для электрических проводов без пайки для удлинения провода калибра 20/22.

Нижняя часть формы

  • БЫСТРОПРОВОДНЫЕ КОННЕКТОРЫ - низковольтный электронный проводной разъем без пайки представляет собой инновационную конструкцию зажимного соединения для соединений провод-провод, без отслаивания, более плотную, чтобы решить проблему потери, которая есть у большинства разъемов проводов.
  • БЕЗОПАСНЫЙ И ПРОСТОЙ В ИСПОЛЬЗОВАНИИ - Больше никаких хлопот по зачистке проводов, сращиванию, скручиванию и заклеиванию ленты! Просто вставьте провода и сожмите их, чтобы обеспечить быстрое и надежное соединение. Стыковые соединители быстрого сращивания сэкономят ваше время и уменьшат количество ошибок.По сравнению с традиционными соединителями для проводки риск утечки тока снижается на 60%.
  • ОТЛИЧНАЯ ПРОВОДКА ТОКА - Клеммы проводов могут нагружать больший или такой же ток, как токопроводящие провода, Широкая совместимость с различными типами проводов, такими как одножильный, многожильный, подходит для кабеля 20/22/24 AWG.
  • ШИРОКОЕ ПРИМЕНЕНИЕ - 2-проводной разъем безопасен и идеально подходит для подключения в области домашнего освещения, ландшафтного освещения, робототехники, автомобилестроения, бытовой техники.Подходит для всех транспортных средств, аудио, видео, динамиков, установки светодиодных лент и другого электрического оборудования. Он широко используется для различных электрических подключений постоянного тока низкого напряжения.

Политика внутреннего судоходства

Мы используем Royal Mail для доставки товаров, приобретенных у нас.

Срок оформления отгрузки

Все заказы обрабатываются в течении 2-3 рабочих дней. Заказы не отправляются и не доставляются в выходные или праздничные дни.
Если у нас большой объем заказов, доставка может быть отложена на несколько дней.Пожалуйста, подождите дополнительные дни в пути для доставки. Если произойдет значительная задержка доставки вашего заказа, мы свяжемся с вами по электронной почте или по телефону.

Стоимость доставки и смета доставки

Стоимость доставки вашего заказа будет рассчитана и отображена при оформлении заказа.

Отгрузка по адресу P.O. ящики или адреса APO / FPO

Мы не отправляем на а / я

Подтверждение отправки и отслеживание заказа

Как только ваш заказ будет отправлен, вы получите электронное письмо с подтверждением доставки, содержащее ваш номер (а) для отслеживания.Номер отслеживания будет активен в течение 24 часов.

Таможня, пошлины и налоги

FluxTech не несет ответственности за какие-либо таможенные пошлины и налоги, применяемые к вашему заказу. Все сборы, взимаемые во время или после доставки, оплачиваются покупателем (тарифы, налоги и т. Д.).

Повреждения

Посылка с доставкой / купленный товар ОБЯЗАТЕЛЬНО ДОЛЖЕН быть проверен по прибытии. Наши курьеры предоставляют 10 минут на осмотр. Если товар поврежден, подпишите POD или документы как поврежденные.Или просто отказаться от предмета. Тогда мы полностью возместим любые убытки.

Поэтому все детали ДОЛЖНЫ быть проверены на предмет повреждений при транспортировке по прибытии, прежде чем вы подпишетесь на них - даже если это означает, что водитель доставки будет ждать. Мы НЕ можем обменять или вернуть деньги за детали, поврежденные при транспортировке, если вы или ваш представитель (друзья, семья, соседи и т. Д.) Подпишитесь за них как на исправное. Подписание товара как «снято» не допускается.

Светодиодная лента для подключения проводов, 8-миллиметровые разъемы для светодиодных лент

Этот 2-контактный разъем для подключения светодиодной ленты к проводу представляет собой идеальный быстроразъемный соединитель, который часто используется для подключения одноцветной светодиодной ленты к контроллеру или источнику питания.Разъем для светодиодов подходит для установки полос 12 В или 24 В 3528, 2835, 5050 белых светодиодов шириной 8 мм и плотностью не более 160 светодиодов на метр.

Просто отрежьте светодиодную ленту по линии разреза, проденьте конец ленты по направляющей в разъем, загните колпачок на задней стороне и зафиксируйте его на месте. Он просто создает надежное беспаечное соединение так легко!

Наша уникальная конструкция заднего зажима делает соединение очень плотным. Что еще более важно, по сравнению с другими разъемами на рынке, он предлагает большую площадь контакта для медных контактных площадок наших светодиодных лент и медных контактных площадок внутри разъема.Большая площадь контакта обеспечивает лучший поток электричества, обеспечивая лучшую производительность ваших полосовых светильников. Разъем обеспечивает максимальный ток 6 А, что идеально подходит для установки светодиодных лент с высокой выходной мощностью.

Корпус соединителя изготовлен из огнестойкого нейлона, способного предотвратить или замедлить распространение огня.

Соединитель очень тонкий и легко подходит для большинства алюминиевых профилей для светодиодных каналов.

Характеристики продукта

  • 2-контактная полоса 8 мм к разъему проводов.
  • Максимум 6 А, подходит для светодиодных лент высокой мощности.
  • Для полосового света 12 или 24 В постоянного тока.
  • Общая длина 6,3 дюйма (160 мм).
  • Создавайте плотное и безопасное соединение.
  • Огнестойкий материал.
  • Подходит для большинства светодиодных алюминиевых профилей.

Чтобы узнать о других вариантах разъемов для светодиодных лент для использования в помещении или водонепроницаемых, см. Категорию разъемов для светодиодных лент.

Рекомендуемая литература :
Как установить светодиодные ленты?

Характеристики

Модель: полоса-к-провод-8
Отделка: Белый
Светодиодная лента: Ширина 8 мм, одноцветный, макс.160 светодиодов / м
Размер разъема: 16x10.4x4,5 мм (0,63x0,41x0,18 дюйма)
Общая длина: 6,3 дюйма (160 мм)
Сила тока: 6 ампер макс.
Напряжение: 12 В или 24 В постоянного тока
Калибр провода: 20AWG
Рейтинг: CE, RoHS
Материал: Огнестойкий нейлон и медь


Когда (а когда нет) использовать беспаечные ленточные соединители

«А эти беспаечные ленточные соединители хороши?» Мы получаем этот вопрос довольно часто, и, как любит говорить наш главный операционный директор Джейсон: «Ну, это зависит от обстоятельств.В блоге на этой неделе мы рассмотрим наши разъемы для снятия изоляции, что заставляет их работать, и даются некоторые рекомендации о том, когда вы можете или не хотите их использовать, а также какие есть альтернативы.

Для протекания электричества он должен иметь непрерывный путь от одного проводящего материала к другому. Если два проводника (например, провода или светодиодные ленты) не соприкасаются, электричество не будет течь; если они соединены проводящим материалом или касаются напрямую, цепь замыкается и ток течет.

Материал, из которого сделана светодиодная лента, называется печатной платой или печатной платой. Традиционно единственный способ электрического подключения к печатной плате - пайка. Пайка не особенно сложна, если вы освоите ее, но это может занять много времени и требует специальных инструментов и материалов (как минимум паяльник и припой). Однако ваш компромисс для этих усилий - прочное и постоянное электрическое соединение.

Беспаечные ленточные соединители предназначены для беспаечного подключения к светодиодным ленточным светильникам.Они работают, вставляя полоску в указанные ниже разъемы. Контактные площадки на полосе скользят под контактные штыри на разъеме, замыкая электрическую цепь. В закрытом состоянии застежка соединителя удерживает полоску на месте.



Разъемы работают? Это сложный вопрос. В зависимости от вашего приложения наши коннекторы работают «большую часть времени», «иногда» или «ни разу». В следующем разделе мы выясним, что из вышеперечисленного применимо к вашему приложению.

Беспаечные ленточные соединители НЕ обеспечивают постоянного электрического соединения с ленточным светильником. Хотя зубцы на застежке нормально удерживают полоску на месте, движение все еще возможно - и если их много, вероятно, контактные площадки могут отойти от контактных штырей и потерять соединение.

Эти соединения также подвергаются воздействию элементов, поэтому, если ваша полоса и разъемы установлены снаружи, влага или дождь могут проникнуть в них, что приведет к коррозии, короткому замыканию или иному выходу из строя контактов.

Ниже Уэйн и Калеб объясняют некоторые распространенные проблемы с разъемами и способы их решения:


Имея в виду вышеизложенное, вот когда НЕ использовать полоску для зачистки разъемов.

- Когда ваши светодиодные ленты могут подвергаться движению - например, при установке на автомобилях, лодках или других транспортных средствах; или в установках, которые могут устанавливаться или настраиваться несколько раз, таких как переносные стеллажи или дисплеи.

- Когда вам нужно выполнить большое количество подключений - особенно в установках, требующих много подключений друг к другу, когда один сбой приведет к потеря больших участков света

- При установке снаружи или в любом месте, подверженном воздействию элементов - где вода или влага могут повлиять на работу разъемов

- При установке в тесных местах - когда дополнительный размер разъем сделает установку светодиодной ленты сложной или невозможной

- Когда ваши разъемы НЕ ДОЛЖНЫ выходить из строя - например, в разъемах, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете заказчику, или даже в домах вы работаете над тем, что вам просто не нужно возвращаться к

Во-первых, оцените вашу установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество подключений, которые вам необходимо выполнить.Если вам все же необходимо выполнить подключения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (соединяя каждую область вплотную). Параллельное подключение означает, что в случае сбоя одного подключения остальные продолжают гореть.

Второй - припаяйте соединения. Если это абсолютно необходимо, замены паяным соединениям нет. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то постоянной паяной связи ничто не заменит.

Вкратце, вот основы успешного припаивания провода к светодиодной ленте.

- Сделайте чистые надрезы как на светодиодной ленте, так и на проводе
- Плавно зачистите провод, не оставляйте лишних кусков проводов
- Предварительно залудите провод и светодиодную ленту перед подключением
- Избегайте растекания припоя между контактами и вызывает короткое замыкание
- Всегда завершайте соединение термоусадочной трубкой - особенно если вы устанавливаете на открытом воздухе

- Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к контактной площадке.Это дает вам лучшее из обоих миров - постоянное соединение пайки и простоту использования соединителя.

Позвольте нашему другу Эллиоту пояснить чуть ниже:

Gardner Bender 10-170 Комплект беспаечных соединителей / клемм, 100 штук, 22


Найдите другие продукты из той же категории, что и этот товар:
GB Xtreme AMT-103 Клемма с обжимным кольцом, 16-14 AWG, 600 В, термоусадочная, нейлон, синий Jandorf 60803 Терминал с самоочисткой, 22 - 18 AWG, луженая медь, красный Кольцевой зажим Jandorf 60781, 4 AWG, изолированный, желтый Gardner Bender 20-141F Разъединитель проводов, 22-16 AWG, 600 В, красный
Jandorf 60801 Самозачистка клемм 22-16 Ga.Изолированный пластиковой крышкой соединитель косички Кольцевой зажим Jandorf 60784, 6 AWG, изолированный, луженая медь, синий Jandorf 60816 Терминал для стыкового сращивания, 12-10 AWG, полностью изолированный, луженая медь, желтый Gardner Bender 10-126 Обжимной стык, 12-10 AWG, 600 В, желтый

5 КЛЮЧЕВЫХ ПОКАЗАТЕЛЕЙ ПРОВОДНЫХ СОЕДИНИТЕЛЕЙ С ПАЙНЫМ УПЛОТНЕНИЕМ - Route 66 Supply Co.

Независимо от того, возитесь ли вы с лодками, автомобилями, грузовиками или квадроциклами, скорее всего, вы проложили какой-либо тип электропроводки. Может быть, вы занялись одним или двумя проектами по автомобильной аудиотехнике.

Одно недавнее и умное изобретение в мире электротехники - стыковой соединитель с пайкой. Или самопающийся разъем. Эти разъемы устраняют необходимость в обжимном инструменте и паяльнике. По этой причине они действительно упростили задачу соединения проводов.

ЧТО ТАКОЕ СОЕДИНИТЕЛИ ДЛЯ ПАЙНОГО УПЛОТНЕНИЯ?

  1. Паяльное уплотнение или беспаечные соединители обычно представляют собой прозрачную термоусадочную трубку с небольшим кольцом из «низкотемпературного» припоя (с флюсом) внутри.Внутри трубки также есть слой термоактивированного клея. Вам понадобится хорошая тепловая пушка, но она относительно недорогая. Этот от Вагнера высоко оценен, и этот от Genesis также отличный и недорогой.
  2. Эти разъемы бывают разных размеров или калибров, которые обозначены цветовой кодировкой. Желтый - для AWG 12-10, синий - для AWG 16-14, а красный - для AWG 22-18. Чем больше диаметр провода / соединителя, тем меньше число.
  3. Соединители с пайкой и уплотнением не так популярны, как сварка проводов методом «обжима и нагрева», но они быстро завоевывают популярность.Даже с плюсами.
  4. Самоспающиеся соединители обеспечивают превосходный ток электрического тока и прочность на разрыв. Они не сломаются и не треснут даже в самых экстремальных погодных условиях.
  5. Соединители с пайкой при правильном использовании предохраняют провода от влаги и коррозии.

КАК ИМИ СОЕДИНИТЬ

1. Зачистите оба конца проводов, которые вы хотите соединить.

2. Добавьте соединитель подходящего размера с одной стороны (так же, как если бы вы добавили термоусадочную трубку)

3.Скрутите оголенные провода вместе.

4. Сдвиньте разъем так, чтобы кольцо припоя оказалось на месте вокруг оголенных проводов.

5. Нагрейте его с помощью теплового пистолета (предпочтительно) или зажигалки и наблюдайте, как трубка сжимается и припой течет в соединение. Обратите внимание, что трубка сначала начнет сжиматься, а через некоторое время припой размягчится и начнет стекать по проводам.

6. ​​Не перемещайте соединение, пока припой не остынет.

ХОРОШИЙ ИНСТРУМЕНТ СДЕЛАЕТ ВАШУ РАБОТУ ПРОЩЕ

2 инструмента необходимы для квалифицированного сращивания проводов с разъемами под пайку.Вам понадобится хороший инструмент для зачистки проводов и надежная тепловая пушка для плавления припоя и усадки трубки.

Устройства для зачистки проводов

позволяют выполнять работу с электричеством и другими проводами быстрее, проще и с меньшим утомлением рук. Отличный выбор - эти устройства для зачистки проводов с тисками.

Устройства для снятия изоляции Vise-Grip имеют удобные ручки с текстурированной поверхностью и такие специальные функции, как шкалы выбора AWG, подпружиненные отверстия для губок, встроенные обжимные устройства, быстросъемные замки и конструкция из двух металлов.

Что касается теплового пистолета, вам понадобится универсальный пистолет, который можно использовать не только для сращивания проводов. Эта тепловая пушка мощностью 1800 Вт имеет 2 скорости воздушного потока и 6 диапазонов шкалы температуры, что позволяет удовлетворить все различные требования.

Поставляется с 7 универсальными насадками, что делает его идеальным для термоусадки, а также для обертывания винилом, поделок, ремонта сотовых телефонов, снятия краски, удаления ржавых болтов, размораживания замерзших труб.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
