Соединитель проводов алюминий медь: Соединение медных и алюминиевых проводов | Полезные статьи

можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

• Электрохимическое разрушение металлов
• Способы соединения проводов из разных металлов
  • Соединение кабеля методом скручивания
  • Резьбовое соединение проводов
  • Соединение разных кабелей клеммником
  • Монолитный способ соединения
  • Соединение проводов пайкой
• Специфика соединений при наружном монтаже

Электрохимическое разрушение металлов

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

• Медь — свинцово-оловянный припой 25 мВ.
• Алюминий — свинцово-оловянный припой 40 мВ.
• Медь — сталь 40 мВ.
• Алюминий — сталь 20 мВ.
• Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду.

Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

• В соединении имеется зазор.
• Повышенное сопротивление в точке связки.
• Нагрев.
• Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

• Жилы должны плотно навиваться друг на друга.
• Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
• Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
• Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки.

Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

• Разного сечения.
• Многопроволочные о монолитные.
• С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

1. Срезать изоляционное покрытие на необходимую для крепежа длину.
2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
3. Туго затянуть гайку.
4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

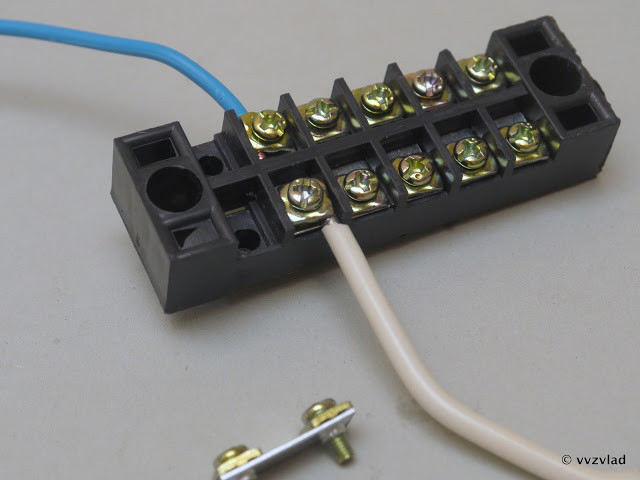

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

• Провода соединяются в произвольном порядке.
• Нет необходимости изготавливать соединительные кольца и надевать наконечники.
• Конструктивные особенности клеммников не допускают замыкания проводов.
• Изолирование места контакта не требуется.
• Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

основные методы и особенности соединения

Во многих квартирах устаревшего жилищного фонда электрическая энергия распределяется по проводам, выполненным из алюминия. Их соединяют между собой различными способами, в том числе и скруткой. Но иногда возникает необходимость в сращивании алюминиевых и медных проводов. Такая нужда может возникнуть при подсоединении розеток, электрических приборов.

• Коррозия при соединении разных металлов
• Методы соединения проводов
  • Клеммные коробки
  • Болтовое соединение

На самом деле соединение, выполненное в виде скрутки, не самое лучшее решение. Но существует несколько простых правил, выполнение которых сведёт к минимуму отрицательный эффект от соединения такого типа. Тем более что правилами электромонтажа скрутки такого типа запрещены к использованию и в бытовых, и в промышленных сетях. И поэтому поиск методов соединить алюминиевый и медный провод не теряет своей актуальности.

Коррозия при соединении разных металлов

Многие искренне верят в то, что стыковка медных и алюминиевых проводов недопустима. Отчасти это так. Все дело в коррозии. Такие явления возникают при соединении проводников, выполненных из разных металлов. Если они состыкованы между собой в атмосфере, в которой нет влаги, то ничего страшного не должно произойти. Но в атмосфере всегда присутствует влага в том или ином объеме. У каждого металла существует свой строго индивидуальный электрохимический потенциал, у железа он имеет одно значение, у меди — другое, у алюминия — третье. Такое свойство металлов привело в свое время к появлению автономных источников питания:

• батареек;
• аккумуляторов.

Если в стык проводов, выполненных из разных металлов, попадает влага, то происходит образование короткозамкнутого гальванического элемента. То есть при подаче тока один из проводов начинает разрушаться. Но можно соединить алюминиевый провод с медным и при этом избежать нагрева и коррозии в точке контакта.

Методы соединения проводов

Разность электрохимических потенциалов меди и алюминия рано или поздно приведет к ее выходу из строя. Как быть в случае, когда без соединения меди алюминия не обойтись? Например, во время ремонта проводки в зданиях, где уложена проводка, выполненная из алюминиевого провода.

Существует несколько способов решения этой задачи:

• использование клеммных коробок;
• использование болтовых соединений.

Применив эти нехитрые устройства, можно будет гарантировать отсутствие контакта между алюминием и медью.

Клеммные коробки

На практике применяют множество конструкций клеммников. Одна из самых широко применяемых — это орешек.

По виду такая конструкция напоминает орех. Основную роль в этой конструкции играют три пластинки, между которыми и выполняется соединение. Для этого надо ослабить два болта, установить туда первый провод и зафиксировать его. Второй провод необходимо вставить между средней пластиной и оставшейся. Такая конструкция клеммника не допустит контактов проводов, выполненных из разных металлов. В данном случае алюминия и меди.

Другой не менее популярный способ стыковки проводов — по методу WAGO. Для осуществления этой операции достаточно снять с проводов изоляцию (10−15 мм) и вставить их в отверстия, расположенные в корпусе клеммника.

На внутренние полости этого небольшого устройства наложена смазка, не позволяющая проводам окисляться. Соединения такого типа подходят для подачи энергии на люстры, бра, то есть в цепях освещения. В то же время такой способ не подходит для работы с силовыми проводами. Дело в том, что большая нагрузка в силовых соединениях приводит к нагреву контактов, и вследствие этого может резко вырасти электрическое сопротивление.

Среди множества конструкций приспособлений для соединения проводов часто выбирают клеммные коробки. Для обеспечения подачи электричества достаточно зачистить, к примеру, медный провод, установить в одно отверстие и поджать установленным винтом. В другое отверстие, расположенное напротив, необходимо установить зачищенный провод из алюминия. Такие клеммные коробки обеспечивают передачу электроэнергии в сетях, собранных из проводов разных металлов.

Применение клеммников разной конфигурации и конструкции позволяет выполнять соединение алюминиевых и медных проводов между собой, при этом избегая их прямого контакта.

Болтовое соединение

Такой тип также допустимо использовать для соединения медных и алюминиевых проводов. Главное условие, которое необходимо соблюдать при использовании такого соединения, — это использование металлической шайбы, прошедшей через анодирование. Такой способ стыковки чаще все применяют в домашних условиях, когда нет возможности использовать клеммники и другие приспособления, произведённые в заводских условиях.

При выполнении электромонтажных работ, будь то домашняя или промышленная электрическая сеть, применяют широкую номенклатуру проводов, и объем алюминиевых занимает не последнее место. Часто перед монтажниками встает вопрос о способе соединить алюминиевые провода с выполненными из меди или других материалов. С помощью клеммных коробок это можно сделать и в домашних условиях, и на производстве.

3-портовые алюминиево-медные соединители для проводов (2500 шт. в упаковке)

Деталь № 95185

Алюминий-медь AlumiConn от King Innovation одобрена Комиссией по безопасности потребительских товаров (CPSC), UL и многочисленными страховыми компаниями. Более…

ГДЕ КУПИТЬ
      КУПИТЬ

• Изображения
• Обзор
• Технические данные
• Физические характеристики

• HR Изображение продукта

• Изображение приложения продукта

• Изображение приложения продукта

• Альтернативное изображение продукта

• Альтернативное изображение продукта

• Подробное изображение продукта

• Размер продукта Изображение

Наконечник AlumiConn «алюминий-медь» компании King Innovation одобрен Комиссией по безопасности потребительских товаров (CPSC), UL и многочисленными страховыми компаниями как безопасный метод ремонта алюминиевой проводки. AlumiConn представляет собой соединитель в виде наконечника с тремя отдельными портами, что исключает смешение проводников. Он покрывает алюминиевые провода тонким слоем силиконового герметика для обеспечения устойчивости к окислению и использует установочные винты для разрушения поверхностных оксидов и обеспечения надежного механического соединения. Избегайте полной замены проводки, используя AlumiConn, самое экономичное решение для ремонта алюминиевой проводки.

• Одобрено комитетом по безопасности потребительских товаров (CPSC), внесено в реестр UL, одобрено страховыми компаниями
• Самое экономичное решение для ремонта алюминиевых электропроводок
• Благодаря трем портам проводники остаются отдельными, что позволяет наконечнику работать при более низкой температуре и обеспечивает надежность в течение длительного времени
• Надежное механическое соединение

Соответствует RoHS (Директива об ограничении использования опасных веществ) °

Контактное соответствие

Каждый в упаковке Высота (дюйм) *	14
Каждый в упаковке Ширина (дюйм) *	14
Каждый в упаковке Длина/глубина (дюйм) *	14
Вес каждого в упаковке (фунты) *	47,56
Вес внутренней упаковки (фунты) *	47,56
