Сопротивление защитного заземления: Сопротивление заземления

Сопротивление заземления

Тэги: заземление монтаж рекомендации частный дом правила и НТД монтажнику взрывоопасный объект частным лицам проектировщику

Сопротивление заземления (сопротивление растеканию электрического тока) определяется как величина “противодействия” растеканию электрического тока в земле, поступающего в неё через заземлитель.

Измеряется в Ом и должно иметь минимально низкое значение. Идеальный случай – нулевая величина, что означает отсутствие какого-либо сопротивления при пропускании “вредных” электротоков, что гарантирует их ПОЛНОЕ поглощение землей.

Так как идеала достигнуть невозможно, все электрооборудование и электроника создаются исходя из некоторых нормированных величин сопротивления заземления = 60, 30, 15, 10, 8, 4, 2, 1 и 0,5 Ом.

• для частных домов, с подключением к электросети 220 Вольт / 380 Вольт необходимо иметь локальное заземление с рекомендованным сопротивлением не более 30 Ом

При подключении локального заземления к нейтрали трансформатора / генератора в системе TN суммарное сопротивление заземления (локального + всех повторных + заземления трансформатора / генератора) должно быть не более 4 Ом (ПУЭ 1.7.101). Данное условие выполняется без каких-либо дополнительных мероприятий при правильном заземлении источника тока (трансформатора либо генератора)

Подробнее об этом на странице “Заземление дома”.

• при подключении газопровода к дому должно выполняться стандартное требование для заземления дома. Однако из-за использования опасного оборудования необходимо выполнять локальное заземление с сопротивлением не более
  10 Ом
  (ПУЭ 1.7.103; для всех повторных заземлений)

Подробнее об этом на странице “Заземление газового котла / газопровода”.

• для заземления, использующегося для подключения молниеприёмников, сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)

Подробнее об этом на странице “Молниезащита и заземление”.

• для источника тока (генератора или трансформатора) сопротивление заземления должно быть не более 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока (ПУЭ 1.7.101)
• для уверенного срабатывания газовых разрядников в устройствах защиты воздушных линий связи (например, локальная сеть на основе медного кабеля или радиочастотный кабель) сопротивление заземления, к которому они (разрядники) подключаются должно быть не более 2 Ом. Встречаются экземпляры с требованием в 4 Ом.
• при подключении телекоммуникационного оборудования, заземление обычно должно иметь сопротивление не более 2 или 4 Ом
• для подстанции 110 кВ сопротивление растеканию токов должно быть не более 0,5 Ом (ПУЭ 1. 7.90)

Приведённые выше нормы сопротивления заземления справедливы для нормальных грунтов с удельным электрическим сопротивлением
не более 100 Ом*м (например, глина / суглинки).

Если грунт имеет более высокое удельное электрическое сопротивление – то часто (но не всегда) минимальные значения сопротивление заземления повышаются на величину

Например, при песчаных грунтах с удельным сопротивлением 500 Ом*м минимальное сопротивление локального заземления дома с системой TN-C-S повышается в 5 раз – до 150 Ом (вместо 30 Ом).

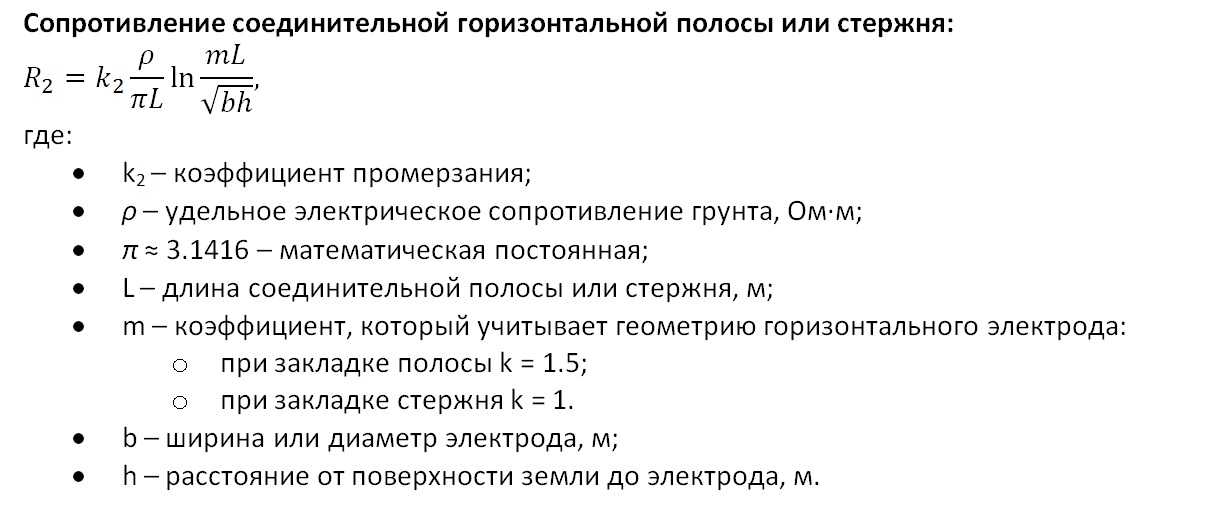

Расчёт сопротивления заземления

Для расчёта сопротивления заземления существуют специальные формулы и методики, описывающие зависимости от описанных факторов. Они представлены на странице “Расчёт заземления”.

Качество заземления

Сопротивление заземления является основным качественным показателем заземлителя и напрямую зависит от:

• удельного сопротивления грунта
• конфигурации заземлителя, в частности: площади электрического контакта электродов заземлителя с грунтом

Удельное сопротивление грунта

Параметр определяет собой уровень “электропроводности” земли как проводника = как хорошо будет растекаться в такой среде электрический ток, поступающий от заземлителя. Чем меньший размер будет иметь эта величина, тем меньше будет сопротивление заземления.

Удельное электрическое сопротивление грунта (Ом*м) – это измеряемая величина, зависящая от состава грунта, размеров и плотности прилегания друг к другу его частиц, его влажности и температуры, концентрации в нем растворимых химических веществ (солей, кислотных и щелочных остатков).

Обычно используется таблица ориентировочных величин “удельное сопротивление грунта”, т.к. его точное измерение возможно только в ходе проведения специальных геологических изыскательных работ.

Конфигурация заземлителя

Сопротивление заземления напрямую зависит от площади электрического контакта электродов заземлителя с грунтом, которая должна быть как можно большей. Чем больше площадь поверхности заземлителя, тем меньше сопротивление заземления.

Чаще всего, из-за наименьшей сложности монтажа, в роли заземлителя используется вертикальный электрод в виде стержня/трубы/уголка.

Для увеличения площади контакта заземлителя с грунтом:

• увеличивается длина (глубина) электрода
• используется несколько соединенных вместе коротких электродов, размещенных на некотором расстоянии друг от друга (контур заземления). В таком случае площади единичных электродов просто складываются вместе, что подробно описано на отдельной странице о расчёте заземления.

Различные отраслевые нормы

Сопротивление заземления для кабелей городской телефонной сети с медными жилами (из ОСТ 45.82-96, п. 8)

Для металлических экранов и оболочек кабелей приняты следующие значения (зависимость от удельного электрического сопротивления грунта (УЭС)):

Смотрите также:

Запросить расчет

Норма сопротивления контура заземления | Элкомэлектро

Электролаборатория » Услуги электролаборатории » Норма сопротивления контура заземления

Акт на контур заземления газового котла

Виды измерений электролаборатории

Периодичность измерений электролабораторией

Очень часто энергетики спорят на тему, какие должны быть нормы растекания тока контура заземления? Какова величина сопротивления контура заземления? Какое допустимое сопротивление контура заземления? Как правило, в таких спорах можно услышать разные цифры, одни называют 4 Ом, от других можно услышать 20 Ом, некоторые специалисты говорят, что сопротивление контура заземлителя не нормируется. Так какие же должны быть нормы и почему такая путаница?

Какие бывают испытания?

Начну с того, что поясню, какие бывают испытания.  Электролаборатория проводит приёмо-сдаточные или эксплуатационные испытания. Приёмо-сдаточные испытания проводятся после окончания монтирования новой электроустановки, после того как, электроустановка смонтирована и сдана в эксплуатацию, с этого момента начинаются эксплуатационные испытания. Соответственно приёмо-сдаточные испытания проводятся только один раз, после окончания электромонтажных работ, а эксплуатационные испытания проводятся периодически, в процессе эксплуатации.

И так, существуют приёмо-сдаточные и эксплуатационные испытания. Приёмо-сдаточные испытания регламентируются Правилами Устройства Электроустановок (ПУЭ), а эксплуатационные Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).

Наконец, мы подошли к самому главному. Почему спорят специалисты, почему такие разные цифры они называют?

Во первых, нужно понять о каких испытаниях идёт речь. Если разговор идёт о приёмо-сдаточных испытаниях, то ответ нужно смотреть в ПУЭ, Глава 1.8, Нормы приёмо-сдаточных испытаний, а если об эксплуатационных, то ответ ищем в ПТЭЭП, Приложение 3, Нормы испытаний электрооборудования и аппаратов электроустановок потребителей.

Во вторых нужно понять предназначение контура заземления. Контур заземления бывает для подстанций и распределительных пунктов выше 1000 Вольт, воздушных линий электропередач до 1000 Вольт и выше 1000 Вольт и электроустановок до 1000 Вольт.

1. Контур заземления для электроустановки напряжением до 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 гласит: при измерении в непосредственной близости к трансформаторной подстанции, сопротивление контура заземления должно быть: 15, 30 или 60 Ом, при измерении с учетом естественных заземлителей и повторных заземлителей отходящих линий: 2, 4 или 8 Ом соответственно для напряжений 660, 380 и 220 Вольт.

ПТЭЭП, Приложение № 3, таблица 36 гласит: сопротивление контура заземления – 15, 30 или 60 Ом для напряжений сети 660-380, 380-220 и 220-127 Вольт соответственно (трёхфазная/однофазная сеть), а при измерении с учётом присоединённых повторных заземлений должно быть не более 2, 4 и 8 Ом при напряжениях соответственно 660, 380 и 220 Вольт источника трехфазного тока и напряжениях 380, 220 и 127 Вольт источника однофазного тока.

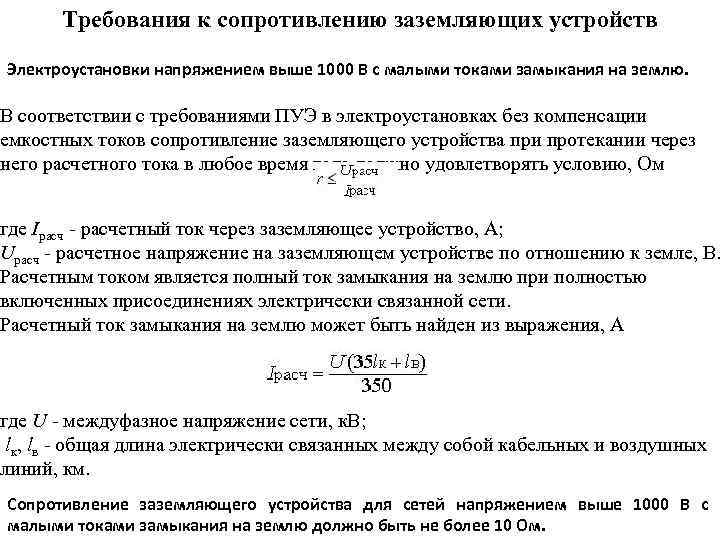

2. Контур заземления для трансформаторной подстанции и распредпунктов напряжением больше 1000 Вольт:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 гласит: при измерении в электроустановке с глухозаземленной и эффективно заземленной нейтралью, должно быть не более 0,5 Ом.

ПТЭЭП, Приложение № 3, таблица 36 гласит: при измерении в электроустановке напряжением 110 кВ и выше, в сетях с эффективным заземлением нейтрали, сопротивление контура должно быть не более 0,5 Ом.

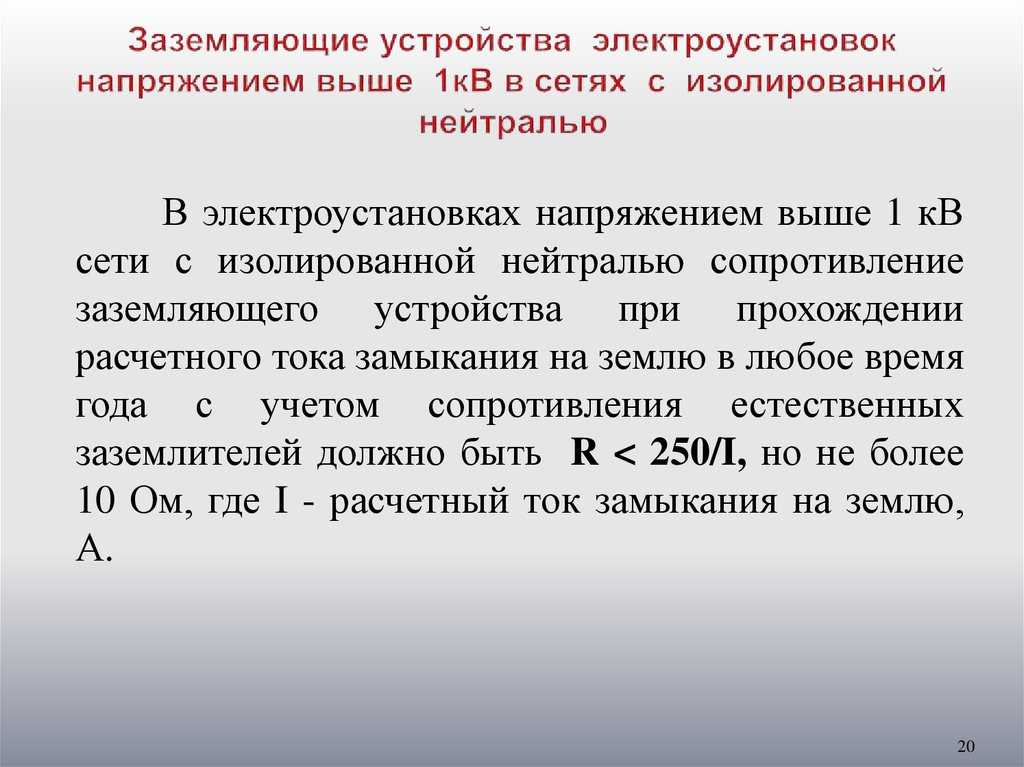

В электроустановке 3 – 35 кВ сетей с изолированной нейтралью – 250/Ip, но не более 10 Ом, где Ip – расчетный ток замыкания на землю.

3. Контур заземления воздушной линии электропередачи напряжением выше 1 кВ:

ПУЭ, п. 1.8.39, таблица 1.8.38, п. 2 гласит: Заземляющие устройства опор высоковольтной линии (ВЛ) при удельном сопротивлении грунта, ρ, Ом·м: 100/100-500/500-1000/1000-5000 – 10, 15, 20 и 30 Ом соответственно.

ПТЭЭП, Приложение № 31, таблица 35, п. 4 гласит:

А. Для воздушных линий электропередач на напряжение выше 1000 В: Опоры, имеющие грозозащитный трос или другие устройства грозозащиты, металлические и железобетонные опоры ВЛ 35 кВ и такие же опоры ВЛ 3 – 20 кВ в
населенной местности, заземлители оборудования на опорах 110 кВ и выше: 10, 15, 20 или 30 Ом при удельном сопротивлении грунта, соответственно: 100, 100-500, 500-1000, 1000-5000 Ом·м.

Б. Для воздушных линий электропередач на напряжение до 1000 Вольт: Опора ВЛ с грозозащитой – 30 Ом, Опоры с повторными заземлителями нулевого провода – 15, 30 и 60 Ом для напряжений питающей сети 660-380, 380-220 и 220-127 Вольт (трёхфазная/однофазная сеть) соответственно.

Для электромонтажников, работающих в сетях напряжением ниже 1000 Вольт:

Сопротивление растекания контура заземления на вновь построенной электроустановке должно быть 15, 30 или 60 Ом или 2, 4 и 8 Ом при измерении с присоединёнными естественными заземлителями и повторными заземлителями отходящих линий для напряжений питающей сети 660-380, 380-220 или 220-127 Вольт (трёхфазная/однофазная сеть) соответственно.

Сопротивление растекания контура заземления на уже эксплуатирующейся электроустановке, тоже 15, 30 и 60 Ом или 2, 4, 8 Ом при измерении с присоединёнными естественными и повторными заземлителями для напряжений сети 660-380, 380-220 и 220-127 Вольт (трёхфазная/однофазная сеть) соответственно.

Как видим, значения сопротивления контура заземления одинаковы, не зависимо от вида испытаний, но разные в зависимости от назначения контура заземления!

Блог

Электролаборатория в ЖК «Достояние»

Электролаборатория в ЖК «Достояние»узнать больше. ..

Электролаборатория в ЖК Маяк

Наша электролаборатория работает в ЖК “Маяк”узнать больше…

Электролаборатория в ЖК Наследие

Наша электролаборатория работает в ЖК “Наследие”узнать больше…

Не дозвонились?

Заказать звонок

мы перезвоним!

Только в
10%
позвоните нам
для получения скидки

Новости

ЖК Семеновский парк появилась прописка

Новый ЖК в московском районе Соколиная гора!!! …узнать больше…

В юго-восточных районах Москвы восстановлено электроснабжение

Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…

Освещать Москву начали 289 лет назад

В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы …узнать больше…

Испытание на защитное заземление | ШЛЕЙХ

Сопротивление ПЭ/ГБ секрет производства

16 июля 2020 г.

Чувствую ли я себя в безопасности?

Все ли я делаю правильно?

Вы узнаете наверняка через несколько минут.

Испытания на безопасность являются обязательными и являются частью каждой окончательной проверки вашего электротехнического изделия.
Узнайте самые важные факты об испытаниях защитного заземления.
Мы объясняем ПОЧЕМУ?, ГДЕ?, КАК? а также КОГДА НЕТ!
А если вы хотите узнать больше, вы можете бесплатно скачать еще более подробную информацию в конце этой страницы!

ПОЧЕМУ?

Защитный проводник является основным защитным средством для обеспечения электробезопасности. Это гарантирует, что в случае неисправности на корпусе оборудования не будет опасного напряжения. Потому что, если это произошло, Опасный для жизни ток может протекать через пользователя при прикосновении к корпусу!
Следовательно, защитный проводник должен, по крайней мере, снижать, а в лучшем случае даже полностью устранять опасность для людей.

Но, конечно же, для этого он должен работать идеально! И вы должны доказать и задокументировать это в ходе испытаний перед поставкой вашего электротехнического изделия.

Проверка сопротивления защитного проводника является плановой проверкой. Это означает, что для каждой детали, т. е. для каждого электротехнического изделия, которое вы выпускаете на рынок, должно проводиться испытание на сопротивление защитного заземления.

ГДЕ?

Наиболее критичным дефектом является тотальное короткое замыкание между фазой и токопроводящей частью корпуса оборудования. Если пользователь прикоснется к корпусу, это может привести к опасному для жизни поражению электрическим током. Этого следует избегать! Для этого необходимо безопасно подключить все токопроводящие части корпуса к центральному защитному проводу

В наихудшем случае защитный проводник должен быть способен отвести полное короткое замыкание между фазой и токопроводящей частью корпуса на землю. Протекает очень большой ток короткого замыкания, который продолжается до тех пор, пока не сработает предохранитель и оборудование не обесточится.
В течение этого времени на любой части корпуса не должно возникать избыточного контактного напряжения. Однако это может произойти, если сопротивление защитного проводника слишком велико. Результатом будет чрезмерное опасное падение напряжения на защитном проводнике.

Поэтому все внутренние и внешние соединения защитного провода должны быть проверены на безупречную работу. Это делается либо путем ручного сканирования деталей корпуса с помощью тестового щупа . Или, если все отдельные части корпуса подключены к испытательному устройству с помощью измерительных проводов,

КАК?

Для максимально реалистичного моделирования сильноточной нагрузки на защитный провод, испытание защитного проводника выполняется с высоким испытательным током .

Критерием оценки испытания является омическое сопротивление . Оно не должно быть слишком высоким, так как в противном случае контактное напряжение на оборудовании в случае повреждения будет слишком высоким.
Верхний предел сопротивления защитного проводника может быть определен по-разному для разных продуктов и в разных регионах/континентах. Поэтому параметры теста необходимо брать из стандарта, применимого к продукту и региону.

При таком диапазоне требований, конечно, идеально использовать тестовое устройство, которое соответствует как можно большему количеству мировых стандартов.
В этом сила SCHLEICH.

КОГДА НЕТ?

Электротехнические изделия II класса защиты имеют усиленную или двойную изоляцию корпуса. В корпусе есть электропроводящие компоненты, но они не могут находиться под напряжением из-за конструкции. Таким образом, такие продукты являются электрически безопасными для прикосновения в силу их конструкции. Поэтому они не требуют защитного проводника. Таким образом, испытание сопротивления защитного заземления невозможно или необходимо.

Все готово? Хотите узнать больше?

Наша миссия – ноу-хау, ноу-хау, еще раз ноу-хау… Те, кто понимает методы испытаний с технической и нормативной уверенностью, получат максимальную отдачу от своего испытательного устройства.
– Дипл. Инж. Мартин Ларманн

Да, расскажите подробнее. Я хочу максимальной безопасности для наших клиентов, нашей компании и себя.

Пришлите мне более подробную информацию из справочника по методам испытаний SCHLEICH.

• Можем ли мы отправить вам дополнительную информацию? Или мы можем быть полезны как-то иначе?
  Мы с нетерпением ждем вашего сообщения.
  Свяжитесь с нами!
• Поля со звездочкой обязательны для заполнения.
• Компания*
• Имя и фамилия*
• Адрес
• Почтовый индекс и город
• Страна
• Телефон*
• Эл. Отправляя эту форму, вы принимаете нашу политику конфиденциальности.

Портативный

Тестер сопротивления PE и сопротивления изоляции

• Испытание на сопротивление защитного проводника до 10 А переменного тока
• Проверка сопротивления изоляции до 1000 В
• мобильный — легкий — для помещений/наружи
• транспортировочный кейс – ремень для переноски
• ПО для ПК
• привлекательные затраты на приобретение …

• больничная служба
• Испытание молниезащиты лопастей ротора на ветряных турбинах …

читать далее

GLP1-g

PE-проводник, изоляция, устройство для проверки высокого напряжения и функционирования

Самый маленький тестер безопасности в мире!

• Тестер сопротивления PE/GB
Тестер сопротивления изоляции
• – IR
• Высоковольтные тестеры переменного/постоянного тока
• тестеры безопасности и функционирования
• Более 50 конфигураций устройств – объединение до 9методы испытаний в одном устройстве
• Цепь безопасности PLe, SIL3, Kat4 (в зависимости от варианта устройства и степени риска)
• настольный блок или установка в 19-дюймовую стойку
• Формат ½ 19″ или 19″

читать далее

GLP2-БАЗОВЫЙ

Защитный проводник, изоляция, высокое напряжение, ток утечки и функциональный тестер

• Измерители сопротивления изоляции – IR
• Высоковольтные тестеры переменного/постоянного тока
• Тестеры «все в одном»
• тестеры безопасности и функционирования
• приложение. 40 вариантов устройств – до 21 метода испытаний
• Цепь безопасности PLe, SIL3, Kat4 (в зависимости от варианта устройства и степени риска)
• сеть
• протокол и печать этикеток
• сканер …
• Технологический пакет для еще большей эргономики
• настольный блок или установка в 19-дюймовую стойку

читать далее

GLP2-МОДУЛЬНЫЙ

Комбинированный тестер с поддержкой до 25 методов испытаний

• «Все в одном»
• тестеры безопасности
• тестеры безопасности и функционирования
• возможна модульная комбинация более 25 методов испытаний
• до 250 тестовых соединений
• большие матричные модули переключателей для всех методов испытаний
• PLe, SIL3, Kat4 Цепь безопасности (в зависимости от варианта устройства и степени риска)
• сеть
• протокол и печать этикеток
• сканер …
• Технологический пакет для еще большей эргономики

читать далее

GLP3

Неограниченная лидирующая в своем классе технология тестирования.

Первоклассная испытательная и измерительная техника для безопасности и функционального тестирования.

• «Все в одном»
• тестеры безопасности и функционирования
• для сложных проектов
• для комплексной автоматизации
• для самых высоких требований
• модульная комбинация из более чем 30 методов испытаний
• до 350 тестовых соединений
• большие матричные модули переключателей для всех методов испытаний
• Цепь безопасности PLe, SIL3, Kat4
• Windows 10 ^®
• сеть
Протокол
• и печать этикеток
• промышленность 4.0
• взаимодействует с MES, ERP, SPS …

читать далее

Тесты электробезопасности

Статья предоставлена ​​ Eastwood Park

В следующих абзацах и на диаграммах описываются тесты электробезопасности, обычно доступные для тестеров безопасности медицинского оборудования. Обратите внимание, что хотя HEI 95 и DB9801 больше не актуальны, они упоминаются в тексте, поскольку многие отделы медицинской электроники использовали их в качестве основы для местных приемочных испытаний и даже протоколов рутинных испытаний. Протоколы, основанные на обоих наборах руководств, также доступны для многих тестеров безопасности медицинского оборудования.

6.1 Нормальное состояние и условия единичного отказа

Основной принцип философии электробезопасности заключается в том, что в случае возникновения единичного ненормального внешнего условия или отказа одного средства защиты от опасности должна возникнуть опасность. Такие условия называются «состояниями одиночной неисправности» (SFC) и включают в себя такие ситуации, как обрыв провода защитного заземления или одного провода питания, появление внешнего напряжения на контактной части, нарушение основной изоляции или ограничения температуры. устройства.

Если условие одиночной неисправности не применяется, говорят, что оборудование находится в «нормальном состоянии» (NC). Однако важно понимать, что даже в этом случае выполнение определенных тестов может поставить под угрозу средства защиты от поражения электрическим током. Например, если ток утечки на землю измеряется в нормальных условиях, полное сопротивление измерительного устройства, включенного последовательно с защитным заземляющим проводником, означает отсутствие эффективной дополнительной защиты от поражения электрическим током.

Многие испытания на электробезопасность проводятся при различных условиях одиночной неисправности, чтобы убедиться в отсутствии опасности, даже если эти условия возникнут на практике. Часто бывает так, что условия единичной неисправности представляют собой наихудший случай и дают самые неблагоприятные результаты. Очевидно, что безопасность испытуемого оборудования может быть поставлена ​​под угрозу при проведении таких испытаний. Персонал, проводящий испытания на электробезопасность, должен знать, что обычные средства защиты от поражения электрическим током не всегда работают во время испытаний, и поэтому должен принимать надлежащие меры предосторожности для собственной безопасности и безопасности окружающих. В частности, к испытуемому оборудованию не должны прикасаться никакие лица во время процедуры проверки безопасности.

6.2 Непрерывность защитного заземления

Сопротивление проводника защитного заземления измеряется между заземляющим контактом сетевой вилки и точкой защитного заземления на корпусе оборудования (см. рис. 6). Показание обычно не должно превышать 0,2 Ом в любой такой точке. Очевидно, что испытание применимо только к оборудованию класса I.

В соответствии с IEC60601 испытание проводится с использованием тока частотой 50 Гц от 10 до 25 А в течение не менее 5 секунд. Хотя это типовое испытание, некоторые испытатели безопасности медицинского оборудования имитируют этот метод. Повреждение оборудования может произойти при пропускании больших токов к точкам, не имеющим защитного заземления, например, функциональным заземлениям. При использовании сильноточных тестеров следует проявлять особую осторожность, чтобы убедиться, что пробник подключен к точке, предназначенной для защитного заземления.

HEI 95 и DB9801 Supplement 1 рекомендуют проводить испытание при токе 1 А или меньше по причине, описанной выше.

Если используемый прибор не делает этого автоматически, сопротивление используемых измерительных проводов следует вычесть из показаний.

Если непрерывность защитного заземления удовлетворительна, можно провести испытания изоляции.

Рис. 8. Измерение непрерывности защитного заземления.

6.3 Испытания изоляции

IEC 60601-1 (второе издание), пункт 17, устанавливает технические требования к электрическому разделению частей медицинского электрооборудования, соответствие которым в основном проверяется осмотром и измерением токов утечки. Дальнейшие испытания изоляции подробно описаны в разделе 20 «Электрическая прочность». В этих тестах используются источники переменного тока для тестирования оборудования, которое было предварительно подготовлено до заданного уровня влажности. Испытания, описанные в стандарте, являются типовыми испытаниями и не подходят для использования в качестве обычных испытаний.

HEI 95 и DB9801 рекомендуют для оборудования класса I измерять сопротивление изоляции на сетевой вилке между контактами под напряжением и нейтралью, соединенными вместе, и контактом заземления. В то время как HEI 95 рекомендовал использовать тестер изоляции 500 В постоянного тока, DB 9801 рекомендовал использовать 350 В постоянного тока в качестве испытательного напряжения. На практике это последнее требование может оказаться трудным, и в сноске было признано, что испытательное напряжение 500 В постоянного тока вряд ли причинит какой-либо вред. Полученное значение обычно должно превышать 50 МОм, но в исключительных случаях может быть меньше. Например, оборудование, содержащее нагреватели с минеральной изоляцией, может иметь сопротивление изоляции до 1 МОм при отсутствии неисправности. Испытание следует проводить со всеми неповрежденными предохранителями и включенным оборудованием, если имеются механические переключатели включения/выключения (см. рис. 9).).

Рисунок 9. Измерение сопротивления изоляции для оборудования класса I

HEI 95 дополнительно рекомендует для оборудования класса II измерять сопротивление изоляции между всеми контактными частями, соединенными вместе, и любыми доступными токопроводящими частями оборудования. Обычно это значение не должно быть меньше 50 МОм (см. рис. 10). Приложение 1 DB9801 не рекомендует проводить какие-либо испытания изоляции для оборудования класса II.

Рис. 10. Измерение сопротивления изоляции для оборудования класса II.

Удовлетворительные результаты испытаний целостности заземления и изоляции указывают на то, что приступать к испытаниям токов утечки безопасно.

6.4 Устройство измерения тока утечки

Устройство измерения тока утечки, рекомендованное IEC 60601-1, нагружает источник тока утечки резистивным сопротивлением около 1 кОм и имеет точку половинной мощности при частоте около 1 кГц. Рекомендуемое измерительное устройство было немного изменено в деталях между редакциями стандарта 1979 и 1989 годов, но функционально осталось очень похожим. На рис. 11 показано расположение измерительного устройства. Используемый милливольтметр должен показывать истинное среднеквадратичное значение и иметь входное сопротивление более 1 МОм. На практике это легко достижимо с помощью большинства современных мультиметров хорошего качества. Счетчик в показанных схемах измеряет 1 мВ на каждую мкА тока утечки.

Рисунок 11. Устройство для измерения токов утечки.

6.5 Ток утечки на землю

Для оборудования класса I ток утечки на землю измеряется, как показано на рис. 12. Ток следует измерять при нормальной и обратной полярности сети. HEI 95 и DB9801 Supplement 1 рекомендуют измерять ток утечки на землю только в нормальном состоянии (NC). Многие тестеры безопасности предлагают возможность выполнить тест в условиях одиночной неисправности, разомкнутой цепи нейтрального проводника. Такое расположение обычно дает более высокие показания тока утечки.

Одним из наиболее значительных изменений в отношении электробезопасности в редакции 2005 года IEC 60601-1 является увеличение в 10 раз допустимого тока утечки на землю до 5 мА в нормальных условиях и 10 мА в условиях одиночной неисправности. Это объясняется тем, что ток утечки на землю сам по себе не опасен.

Более высокие значения токов утечки на землю в соответствии с местными нормами и стандартом IEC 60364-7-710 (электроснабжение для медицинских учреждений) разрешены для стационарно установленного оборудования, подключенного к выделенной цепи питания.

Подходит для	Оборудование класса I, все типы
Ограничения:	0,5 мА в НЗ, 1 мА в SFC или 5 мА и 10 мА соответственно для оборудования, разработанного в соответствии с IEC60601-1:2005.
DB9801 рекомендуется?:	Да, только в нормальном состоянии.
HEI 95 рекомендуется?:	Да, только в нормальном состоянии.
Примечания:	Измерение при нормальном и обратном питании сети. Убедитесь, что оборудование включено.

Рис. 12. Измерение тока утечки на землю.

6.6 Ток утечки корпуса или ток прикосновения

Ток утечки корпуса измеряется между открытой частью оборудования, которое не предназначено для защитного заземления, и реальным заземлением, как показано на рисунке 13. Испытание применимо к как для оборудования класса I, так и для оборудования класса II и должно выполняться с нормальной и обратной полярностью сети. ВУЗ 95 рекомендуется проводить испытание при разомкнутой цепи защитного заземления SFC для оборудования класса I и при нормальных условиях для оборудования класса II. Приложение 1 DB9801 рекомендует проводить испытание в нормальных условиях только для оборудования как класса I, так и класса II. Многие тестеры безопасности также позволяют выбирать SFC прерывания токоведущих или нейтральных проводников. Точки на оборудовании класса I, которые, скорее всего, не будут иметь защитного заземления, могут включать лицевые панели, узлы ручек и т. д.

Термин «ток утечки корпуса» был заменен в новой редакции стандарта IEC 60601-1 термином «ток прикосновения», что привело его в соответствие с IEC 60950-1 для оборудования информационных технологий. Однако пределы тока прикосновения такие же, как и пределы тока утечки корпуса согласно второму изданию стандарта: 0,1 мА в нормальных условиях и 0,5 мА в условиях одиночной неисправности.

На практике, если часть оборудования имеет доступные проводящие части с защитным заземлением, то для соответствия новым требованиям к току прикосновения ток утечки на землю должен соответствовать старым ограничениям. Это связано с тем, что при испытании тока прикосновения из точки защитного заземления с отсоединенным проводом защитного заземления оборудования значение будет таким же, как и для тока утечки на землю в нормальных условиях.

Следовательно, если регистрируются более высокие токи утечки на землю для оборудования, разработанного в соответствии с новым стандартом, важно проверить ток прикосновения в условиях одиночной неисправности, обрыв цепи на землю, со всех доступных проводящих частей.

рабочие части, имеющие одинаковую функцию, соединены вместе и заземлены (рис. 14). Для оборудования типа CF ток измеряется от каждой контактной части по очереди, и утечка тока утечки не должна превышаться ни для одной контактной части (рис. 15).

HEI 95 придерживался того же метода, однако DB9801, Приложение 1, рекомендовало измерять ток утечки пациента от каждой контактной части по очереди для всех типов оборудования, хотя рекомендуемые пределы тока утечки не были пересмотрены с учетом измененного теста. метод для оборудования B и BF.

При выполнении измерений тока утечки пациента следует соблюдать особую осторожность, чтобы выходы оборудования были неактивны. В частности, выходы оборудования для диатермии и стимуляторов могут привести к летальному исходу и повредить испытательное оборудование.

Подходит для	Все классы, оборудование типа B и BF, имеющее рабочие детали.
Ограничения:	0,1 мА в НЗ, 0,5 мА в SFC.
DB9801 рекомендуется?:	№
HEI 95 рекомендуется?:	Да, обрыв цепи заземления SFC класса I, нормальное состояние класса II.
Примечания:	Оборудование включено, но выходы неактивны. Нормальная и обратная сеть.

Рис. 14. Измерение тока утечки пациента с соединенными вместе контактными частями

Рисунок 15. Измерение тока утечки пациента для каждой контактной части по очереди

функция связана вместе. Когда все возможные комбинации проверяются вместе со всеми возможными состояниями одиночной неисправности, это дает чрезвычайно большое количество данных сомнительной ценности.

Рис. 16. Измерение вспомогательного тока пациента.

6.9 Сеть на контактных частях (утечка у пациента)

При подаче сетевого напряжения на контактные части можно измерить ток утечки, который может протекать от внешнего источника в контуры пациента. Схема измерения показана на рис. 18.

Несмотря на то, что тестер безопасности обычно подключает токоограничивающий резистор последовательно с измерительным устройством для проведения этого испытания, все же существует опасность поражения электрическим током. Поэтому при проведении испытания следует проявлять большую осторожность, чтобы избежать опасности, связанной с подачей сетевого напряжения на контактные части.

Следует внимательно рассмотреть необходимость или полезность проведения этого теста на регулярной основе с учетом связанной с этим опасности и возможности возникновения проблем с оборудованием. Целью испытания по IEC 60601-1 является обеспечение отсутствия опасности поражения электрическим током пациента, который по какой-либо неустановленной причине находится под потенциалом над землей из-за соединения контактирующих частей испытуемого оборудования. Стандарт требует, чтобы указанные пределы тока утечки не превышались. Нет никакой гарантии, что производительность теста не повлияет на работу оборудования. В частности, следует соблюдать осторожность при работе с чувствительным оборудованием для физиологических измерений. Короче говоря, тест представляет собой «типовой тест».

Большинство специалистов по тестированию безопасности медицинского оборудования называют это испытание «электропитание на контактных частях», хотя оно не является универсальным. Один производитель называет тест просто «Утечка через пациента — F-тип». Во всех случаях в месте выбора теста должен быть виден индикатор опасности.

Подходит для	Класс I и класс II, типы BF и CF с рабочими частями.
Ограничение:	Тип BF – 5 мА; тип CF – 0,05мА на электрод.
DB9801 рекомендуется?:	№
HEI 95 рекомендуется?:	№
Примечания:	Убедитесь, что выходы неактивны. Нормальная и обратная сеть. Требуется осторожность, особенно при использовании оборудования для физиологических измерений.

Рисунок 17. Схема измерения сети на контактных частях

6.10  Краткий обзор токов утечки

В следующей таблице приведены предельные значения тока утечки (в мА), указанные в стандарте IEC60601-1 (второе издание) для наиболее часто выполняемых тестов. Большая часть оборудования, используемого в настоящее время в больницах, вероятно, была разработана в соответствии с этим стандартом, но обратите внимание, что допустимые значения тока утечки на землю были увеличены в третьем издании стандарта, как обсуждалось выше.

Указанные значения относятся к постоянному току. или переменного тока (среднеквадратичное значение), хотя более поздние поправки к стандарту включали отдельные пределы для постоянного тока. элемент утечки через пациента и вспомогательные токи пациента на уровне одной десятой от значений, перечисленных ниже. Они не были включены в таблицу, поскольку на практике редко возникает проблема исключительно с постоянным током. утечка, если об этом не свидетельствует проблема с комбинированным преобразователем переменного и постоянного тока. утечка.

* Для оборудования класса II типа CF HEI95 рекомендует предельное значение тока утечки корпуса 0,01 мА в соответствии с изданием BS 5724 1979 года.

Таблица 2. Сводка предельных значений тока утечки.

6.11 Сравнение HEI 95 и DB 9801, Приложение 1, рекомендации

Тест	ВУЗ 95	DB9801 Дополнение 1
Непрерывность заземления	Используйте испытательный ток 1 А или менее Предел 0,2 Ом	Используйте испытательный ток 1 А или менее Предел 0,2 Ом
Изоляция для оборудования класса 1	Измерьте между L и N, соединенными вместе, и E, используя тестер постоянного тока 500 В. Предел > 50 МОм. Исследуйте более низкие значения	Измерьте между L и N, соединенными вместе, и E, используя тестер постоянного тока 350 В. Предел > 20 МОм. Исследуйте более низкие значения
Изоляция для оборудования класса II	Измерение между рабочими частями и доступными токопроводящими частями оборудования. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
