Подключение и монтаж светодиодных лент 12В / 24В

Имея опыт с 2010 года в монтаже светодиодного освещения, мы знаем как правильно монтировать светодиодную ленту.

Не монтируйте светодиодную ленту, не выполнив следующее 6 шагов:

1. Проверьте параметры ленты, партию, BIN

Маркировка светодиодной ленты, партия, BIN

Если светодиодной ленты куплено несколько упаковок, то проверьте характеристики на всех упаковках: название, питающее напряжение, цвет свечения, партию BIN (BIN – отвечает за микро оттенок свечения каждого светодиода). Кстати у профессиональных лент на конце питающего провода наклеена бирка, на которой дублируются её параметры.

ВНИМАНИЕ! Если Вы, наклеив ленту обнаружите несветящиеся светодиоды, или лента из двух пачек будет отличаться по оттенку свечения, то вернуть в магазин её уже не сможете! Гарантия распространяется на срок службы, потерю яркости светодиодов за определённое время, поэтому всегда проверяйте светодиодную ленту до установки!

2.

Проверьте визуально на предмет повреждения или заводского брака ленты Дефекты светодиодной ленты

Проверьте визуально, нет ли механических повреждений, все ли целы светодиоды, чип-резисторы, пропаяны соединения? Полностью ли проклеен двухсторонний скотч на обратной стороне ленты?

Совет мастера! Если есть открытые токопроводящие контакты в местах спайки, то заклеите их изолентой.

3. Подключите ленту к блоку питания и посмотрите, все ли горят светодиоды?

Не светятся три светодиода на ленте

ВНИМАНИЕ! Не оставляйте светодиодную ленту намотанную в катушке включенной более чем на 60 секунд, от перегрева она может испортиться и даже загореться, устроив пожар!

Совет мастера! Если лента на 12В, и у Вас есть АКБ от шуруповёрта, то для удобства и быстроты проверки ленты можно использовать его.

4. Подготовьте провода для подключения ленты к блоку питания (диммеру, контроллеру).

Провода для подключения LED ленты

Для подключения светодиодной ленты длинной до 5 метров достаточно провода ШВВП 2Х0,5мм или ШВВП 2Х0,75мм. Если ленты много и она мощная, то тогда применяются провода с большим сечением жил 1,5мм – 4.0мм.

Часто задают вопрос: Зачем такие толстые провода для подключения, ведь светодиодная лента потребляет очень мало?

Да, верно, 1 метр ленты потребляет мало, но когда например для подсветки потолка по периметру требуется 20-25 метров ленты, то суммарная мощность получается большая – 200-400Вт, поэтому надо использовать провода с большим сечением!

Совет мастера! Лучше взять провод с запасом по сечению, чем сэкономить! По тонким проводам идёт падения напряжения, они греются и на ленту приходит заниженное напряжение питания, из-за этого лента светиться не в полную силу!

5. Посмотрите параметры ленты, блока питания, диммера, контроллера, всё ли соответствует и рассчитано с запасом?

Выходная мощность блока питания должна быть больше суммарной мощности подключаемой ленты на 20-25%.
Мощность управляющих блоков диммера, контроллера, усилителя должна быть не менее суммарной мощности подключаемой ленты.
Все комплектующие должны быть на одно напряжение, к примеру если светодиодная лента на 12В то и блок питания, диммер, контроллер тоже должны быть на 12В.

6. Для монтажа светодиодной ленты подготовьте необходимый инструмент:

Инструмент для монтажа LED ленты

паяльник, мощностью не более 25Вт,
припой свинцовый с канифолью диаметром 1,0мм-2,0мм. (например ПОС-61),
канифоль сосновую или неактивный флюс на спиртовой основе,
изоленту или термоусадочную рубку для изоляции проводов,
ножницы для отрезания ленты, кусачками можно повредить светодиоды,
кусачки для откусывания и зачистки проводов,
очиститель, уайт-спирит, спирт технический и салфетки для обезжиривания,
тестер для проверки напряжения на ленте,
если работы на высоте то еще потребуется стремянка.

Отлично! Теперь Вы знаете, что надо для монтажа ленты! Еще немного теории и Вы станете специалистом!

Как и на что клеить светодиодную ленту?

Светодиодную ленту монтируют на гладкую, чистую и сухую, обезжиренную поверхность!
Светодиодная лента с питанием 5В, 12В или 24В имеет на обратной стороне клеевую основу 3М, исключением является только лента на 220В, она без клеевой основы!
Перед наклейкой обязательно обезжирьте поверхность Уайт спиритом или любым другим обезжиривателем и дайте просохнуть.

Клеить светодиодную ленту удобно на себя, видя её направления, прижимая пальцами между светодиодов, на сами светодиоды нажимать не стоит, так как можно замазать поверхность кристаллов или повредить их.

Для надежного прилипания, после монтажа светодиодной ленты, рекомендуем её включить на 20-30 минут, что бы она немного прогрелась, а затем прожать повторно.

Для увеличения срока службу, светодиодную ленту лучше клеить на алюминиевую полосу или профиль. Алюминий хорошо отводит тепло от светодиодной ленты, не давая её перегреваться при продолжительной работе.

Замечание светомастера! Бюджетная лента имеет слабую клеевую основу, и во время монтажа может отклеиваться, а профессиональная (Arlight) наоборот имеет сильную адгезию, и если вы её приклеили не правильно и захотите переклеить то её трудно отклеить, а часто она за собой отрывает обои, шпатлевку, краску!

Светомастер советует! Если лента отклеивается, воспользуйтесь суперклеем, просто капнув в место где не держится светодиодная лента.

Правильное подключение светодиодной ленты к блоку питания, диммеру, контролеру.

При монтаже светодиодной ленты отрезком до 5 метров, не возникает ни каких проблем, подключаем к блоку одним проводом.

Если длинна светодиодной подсветки в одном месте установки более 5 метров, то необходимо сначала распланировать схему подключения отрезков ленты и план прокладки проводов к ним, так как каждый отрезок ленты должен подключаться отдельно.

При покупке в нашем магазине, предоставив план помещения, дизайн проект установки светодиодной подсветки, мы грамотно распланируем схему подключения ленты и трассы прокладки проводов, сэкономив Ваше время и обезопасим от ошибок, которые могут появиться во время монтажа!

ВНИМАНИЕ! Справочная информация.

Светодиодную ленту с питанием 12В или 24В и мощностью не выше 15Вт на 1 метр, подключать с одной стороны одним отрезком более 5 метров не рекомендуется! На последующих метрах будет потеря напряжения и видимая потеря яркости с каждым следующим метром!
Светодиодную ленту отрезком не длиннее 5 метров с питанием 12В или 24В и мощностью 15Вт – 25Вт на 1 метр, надо уже подключать с двух сторон!
Светодиодную ленту с питанием 24В и мощностью свыше 25Вт на 1 метр, отрезком до 2-х метров можно подключать с одной стороны, а отрезок длинной 2-4 метра надо подключать с двух сторон. Если ленты больше 5 метров, то подключать даже с двух сторон запрещено, лучше её поделить на отрезки!

Совет светомастера! Светодиодную ленту одним отрезком длинной от 5 до 10 метров, можно запитать двумя способами:

Подключить питающий провод в центре отрезка, и тогда ток пойдет равномерно в две стороны.
Подключить ленту с двух концов.

Параллельное или последовательно подключение светодиодной ленты, как правильно?

Последовательное подключение светодиодной ленты. Рис.1Параллельное подключение светодиодной ленты. Рис.2

Светодиодная лента отрезком до 5 метров подключается последовательно, при условии что мощность ленты не более 15W/m (Рис.1)

Если суммарная длинна ленты более 5 метров, то подключать следует только параллельно, каждый отрезок отдельным проводом! (Рис.2)

Какие провода выбрать для подключения светодиодной ленты к блоку питания?

В зависимости от типа светодиодной ленты, для подключения требуются провода с 2-мя, 3-мя, 4-мя или 5-ю жилами! Сечения жил рассчитывается по таблице из ходя от мощности подключаемой ленты.

Для одноцветной ленты имеющей всего 2 контакта “+” (плюс) и “-” (минус), рекомендуем использовать ШВВП 2Х0,5мм ШВВП 2Х0,75мм или ПВС2Х0,75мм.
Жилу в изоляции коричневого цвета используем в качестве “+”, а жилу синего цвета как “-“.

Для миксованной (мульти-белой) ленты имеющей 3 контакта “+” (плюс), “- CW” (минус холодного канала) и “- WW” (минус тёплого канала), рекомендуем использовать ПВС 3Х0,75мм или ПВС 3Х1,0мм. Жилу в изоляции коричневого цвета используем в качестве “+”, жилу синего цвета как канал холодного, а жилу желто-зелёного цвета как канал теплого цвета свечения.

Для цветной RGB ленты имеющей 4 контакта “+” (плюс), “- R” (канал красного цвета), “- G” (канал зелёного цвета) и “- B” (канал синего цвета), рекомендуем использовать ПВС 4Х0,75мм или ПВС 4Х1,0мм.

Для удобства жилу в изоляции чёрного цвета используем в качестве “+”, жилу коричневого цвета как канал красного цвета (RED), жилу желто-зелёного цвета как канал зелёного цвета (GREEN), а жилу синего цвета соответственно как канал синего цвета свечения (BLUE).

Для мульти цветной RGB+W ленты имеющей 5 контактов “+” (плюс), “- R” (канал красного цвета), “- G” (канал зелёного цвета), “- B” (канал синего цвета) и “- W” (канал белого цвета), рекомендуем использовать ПВС 5Х0,75мм или ПВС 5Х1,0мм.
Для удобства жилу в изоляции чёрного цвета используем в качестве “+”, жилу коричневого цвета как канал красного цвета (RED), жилу желто-зелёного цвета как канал зелёного цвета (GREEN), жилу синего цвета как канал синего цвета (BLUE), и соответственно жилу белого цвета как канал белого цвета свечения (WHITE).

Категорически не рекомендуем использовать для подключения светодиодной ленты витую пару – “Витуху”. У данного провода, тонкие жилы сечением около 0.2 кв.мм, так как предназначен для подключения интернета.

Как подключать провода к светодиодной ленте?

Большая часть светодиодных лент снабжены хвостиками для подключения с двух сторон, бюджетные ленты имеют очень тонкое сечение проводков 0,10-0,15мм, а профессиональные больше 0,25-0,75мм, это зависит от мощности ленты и совести производителя.

Обычно монтируя светодиодную ленту, её подключают как раз через эти тоненькие хвостики, которые предназначены для проверки при продаже или перед монтажом. Если проводки тонкие, то мы рекомендуем их отпаять и подключить ленту сразу к проводу который идет от блока питания или диммера, контролера.

Для подключения светодиодной ленты продаются коннекторы с небольшим отрезком провода 10-15см, опять таки сечение этих проводков маленькое, и они предназначены в основном для быстрого подключения отрезков маломощных светодиодных лент длиной не более 2-3 метра. В профессиональном монтаже их не стоит использовать, наши монтажники подключают светодиодную ленту только, методом пайки, это надежно и так же быстро!

Совет светомастера! При пайки проводов к светодиодной ленте, рекомендуем пользоваться только канифолью или неактивным флюсом, паяльную кислоту использовать ЗАПРЕЩЕНО! Оставшиеся от кислоты остатки со временем разъедают медные контакты ленты, выводя её из строя.

Чем и где разрезать светодиодную ленту на 12В или 24В?

Светодиодная лента режется на отдельные сегменты в местах, где нанесена поперечная полоса с изображением ножниц.
Светодиодная лента с питающим напряжением 12В режется отрезками кратно 25мм, 50мм, лента на 24В режется большими отрезками кратно 50мм, 100мм. Бывают ленты с нестандартной длинной реза, например: 13,9мм 1 светодиод, 71.43мм, 7 светодиодов.

Если отрезать светодиодную ленту где попало, не пометке, то последняя секция из нескольких светодиодов светиться не будет, так как оборвана электрическая цепь сегмента.

Совет светомастера! Светодиодную ленту отрезать лучше ножницами, на некоторых видео в Ютубе можно увидеть как мастер откусывает ленту бокорезами или кусачками, это не безопасно, так как толстыми краями можно повредить светодиоды или чип резисторы на ленте.

Как согнуть светодиодную ленту на 90 градусов, без пайки?

Светодиодную ленту лучше не гнуть под каким либо углом, так как можно порвать токопроводящие дорожки или повредить элементы расположенные на ленте, светодиоды и резисторы.

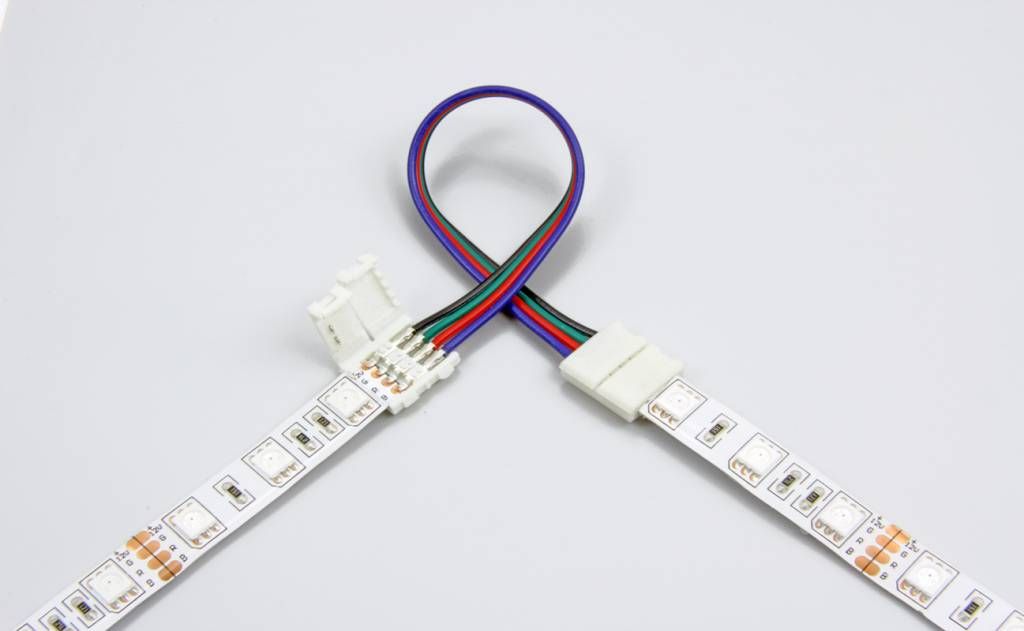

Для подключения двух отрезков под различным углом лучше воспользоваться пайкой или двухсторонним коннектором (если подключаемый отрезок не большой длинны).

Как починить светодиодную ленту, если нечаянно повредили при монтаже?

Ремонт светодиодной ленты

Если при монтаже Вы нечаянно повредили светодиодную ленту, то её можно попробовать починить.

Самый надёжный вариант ремонта ленты, это вырезать нерабочий сегмент и спаять, если лента уже наклеена, то так же вырезать сегмент и вклеив новый припаять его с двух сторон.

виды, способы и нюансы монтажа

Светодиодная лента — это современный источник основного или дополнительного освещения различной интенсивности. Она изготавливается в виде гибкой ленты из эластичного материала, на которой закреплена целая система контактных площадок. Меж ними на одинаковых интервалах размещаются светодиоды — полупроводниковые источники света. На российском рынке в изобилии предлагается подобная продукция разными производителями, но все реализуемые ленты схожи по свойствам и достаточно гибкие, что позволяет монтировать их с любой степенью кривизны. С тыльной стороны на полосу с диодами нанесен клеящий состав, облегчающий ее крепление на любой поверхности.

Для штатной работы светодиодной ленты нужен постоянный ток напряжением в 12 либо 24 V, требуемое напряжение обозначено на изделии через равные интервалы. Помимо светодиодной ленты, изготовители поставляют на рынок и все, что требуется для монтажа: контроллеры и преобразователи напряжения, соединительные клипсы.

Виды светодиодных лент

Несмотря на схожее строение, светодиодные ленты отличаются по яркости свечения и спектру цвета. Смонтированные на лентах светодиоды бывают:

белыми;
красными;
зелеными;
синими.

Белый цвет светодиодов делится на 3 спектральных типа: холодный (с характерным голубоватым оттенком), нейтрально белый и теплый, цветовая t первого составляет 2700 К, второго — 6500 К, третьего — 10 000 К.

Светодиодные ленты могут быть моно- или полихромными. Последние используют тогда, когда нужно дополнить моноцвет разными оттенками, создавая эффектные подсветки или световые композиции в интерьере. У многоцветных лент каждый из светодиодов излучает свет одного цвета из системы RGB (красный, зеленый или, например, голубой), разное их количество позволяет добиваться определенного оттенка при смешивании света от разных диодов. Частое размещение светодиодов на ленте обеспечивает высокую интенсивность ее свечения и делает свет более ровным, захватывая освещением интервалы между ними.

Лента светодиодная OGM 12В 48Вт 2835 60д/м IP20 5м 1300лм/м теплый

Применение светодиодных лент

Сверхяркие диоды, установленные на эластичной подложке, а также разнообразное исполнение лент дает широчайшие возможности их применения. При частом размещении светодиодов на подложке и монтаже ее над пленочным натяжным потолком получится эффективное верхнее освещение с возможностью регулирования его интенсивности.

Но чаще всего светодиодные полосы применяют в качестве дополнительного освещения в тех зонах, где основного света недостаточно или так требует задумка дизайнера. Подсветку обустраивают в шкафах, в выдвижных ящиках, на полках, в разных нишах, арочных проемах и т. д. Светодиодными полосами акцентируют внимание на удачных дизайнерских находках, использованных в жилых интерьерах, создают с их помощью актуальное многоярусное освещение.

Популярный вариант применения подобных лент — их монтаж в изгибах подвесных многоуровневых потолочных конструкциях из гипсокартона. Ленты с диодами слабого свечения принято использовать и как ночники. Для этого лучше выбирать ленты монохромного типа синего либо зеленого цвета. Обустроить аварийное освещение можно красной светодиодной лентой, запитав ее от аккумуляторной батареи. Низкая энергоемкость светодиодной ленты позволит такому освещению работать длительное время. Есть ленты с достаточно надежной защитой от внешних негативных факторов, их применяют для обустройства наружного освещения: подсветки фасадов и ландшафта усадьбы, дорожек и зон отдыха.

Активно применяют светодиодные ленты и в сфере автомобильного тюнинга. Они прекрасно выдерживают сильные вибрации, образующиеся в процессе движения автомобиля, и дают интенсивный световой пучок разного цвета, не требуя применения светофильтров. Светодиодные ленты применяют и в качестве ходовых огней, и как подсветку разных зон салона, некоторые автолюбители даже устанавливают ленту под днище кузова. Такая подсветка использует минимум электроэнергии и не дает чрезмерной нагрузки на автомобильный АКБ.

Как устроена светодиодная лента: версии исполнения

Основой ленты служит гибкая подложка. На ней размещаются светодиоды преимущественно двух типоразмеров: SMD3528 или SDM5050. Цифровой код в их маркировке информирует о параметрах, выраженных в миллиметрах. Так, например, код 3528 означает, что размер диодов составляет 3.5 х 2.8 мм. Крупные светодиоды обеспечивают более мощный световой поток. Помимо точечных источников света, на гибкой подложке расположены также резисторы и контактные токопроводящие площадки, к которым присоединяют провода, чтобы с их помощью подключать ленту к электросети.

Лента состоит из сегментов, включающих три светодиода. Между ними предусмотрена условная разделяющая линия, по которой пяти- или десятиметровую ленту можно делить на отрезки требуемой длины. Контакты присоединения расположены с двух сторон намеченной линии разреза. На монохромных лентах для их обозначения используют знаки «+» и «-», для облегчения подсоединения блока питания. Полихромные ленты имеют четыре вывода, для которых приняты следующие обозначения: «+12(24)», «R», «G» и «B». При подключении к плюсовому контакту плюса от БП и подсоединении минуса на какой-либо из выводов с буквенной маркировкой светодиоды будут светиться одним цветом. Регулировать превалирующие оттенки можно при помощи контроллера для полихромных светодиодных лент.

Лента светодиодная OGM 12В 36Вт 5050 30д/м IP65 5м RGB

Практически любая светодиодная лента с обратной стороны имеет липкий слой, скрытый защитной пленкой. При монтаже пленка удаляется, лента легко крепится к разным поверхностям.

При этом зона монтажа предварительно очищается и обезжиривается. У лент простых моделей размещенные на подложке элементы никак не защищены. Поэтому они годятся только для внутреннего использования, их монтируют в сухих жилых помещениях, в труднодоступных местах, чтобы исключить возможность случайного повреждения. Если условия эксплуатации сопряжены с воздействием негативных факторов или высоки риски механического повреждения ленты, используют модели с пылевлагозащитным покрытием. В качестве такого покрытия производители используют прозрачный полимер, из которого формируется покрытие полукруглого сечения. Помимо защиты, оно еще играет роль эффективного рассеивателя света. Есть и другие, менее распространенные варианты исполнения светодиодных лент, информацию о которых можно почерпнуть на сайтах изготовителей этой продукции.

Как подсоединяют ленты и регулируют их работу

Процесс установки проходит в несколько этапов.

Планируется траектория монтажа полосы светодиодов, определяется место установки контроллера, блока питания и других вспомогательных устройств.
Выполняются необходимые замеры, нарезается лента.
При необходимости светодиодную полосу наращивают либо соединяют под острым углом, используя для этого специальные клипсы.
Проводится крепление ленты. По мере продвижения работ снимается защитное покрытие с клеящего слоя, полоса с диодами крепится на подготовленной чистой поверхности.
Свободные контакты подключаются к контроллеру.

Для того чтобы подключить светодиодные ленты, применяется специальное оборудование, позволяющее регулировать не только яркость светового потока, но и приоритетный оттенок, если полоса диодов полихромная.

Блок питания

Он нужен для подключения светодиодов к электрической сети. В нем переменное стандартное напряжение в 220 V преобразуется в постоянное мощностью 12 V или 24 V, тем самым обеспечиваются требуемые параметры тока. Один блок питания рассчитан обычно на подсоединение одной светодиодной полосы. Когда нужно подключить группу коротких лент, а БП всего один, их присоединяют по параллельной схеме, а не поочередно. У каждого блока есть предельная мощность подключаемой нагрузки, ее лучше не превышать. Не стоит игнорировать допустимый предел, подключая чересчур длинные ленты или множество коротких. Чтобы понять, какова будет нагрузка, следует умножить значение тока питания, требующегося для одного диода (это указывается в приложенной инструкции), на планируемое их число на подложке. Стандартные значения составляют для SMD3528 — 7 мА, а для SMD5050 — 20 мА. Иногда изготовитель указывает ток, потребляемый одним метром ленты. Если в сумме ток светодиодов, планируемых к подключению, превосходит предельно допустимый, следует разделить ленты на несколько групп и присоединить их к отдельным БП.

Контроллер RGB

Управляющий контроллер предназначен для регулировки оттенка света, исходящего от полихромной светодиодной ленты. Пульт управления позволяет задать желаемую интенсивность для любого из основных тонов свечения путем подачи требуемого напряжения на разные группы светодиодов. Нередко на регулировочных пультах стоят предустановленные значения либо предусматривается возможность включения режима плавного изменения оттенков. Контроллеры хорошего качества оснащены пультами ДУ. Электропитание подается на контроллер, а тот распределяет его по диодам.

Контроллер RGB OGM 12В, 216Вт, 3х6А, радио пульт кнопочный

Диммер

Это устройство позволяет регулировать яркость светового потока ленты. Сделать это простым переменным резистором нельзя, поскольку работа диода зависит от входного напряжения. Если его просто снижать, то лента будет на каком-то уровне просто отключаться, а не уменьшать интенсивность свечения. Регулировка диммером основана на подаче импульсного тока. В результате светодиод переходит в режим частого мигания, и эта частота определяет видимую яркость. Учащение импульсного тока усиливает свечение диода, а понижение частоты делает свет менее интенсивным. Мигание углядеть практически невозможно, поскольку частота его даже при минимальной яркости равна нескольким килогерцам, а глаз человека чувствителен к миганию с частотой импульсов 100 Гц и менее.

Усилитель сигнала

Так называют прибор, увеличивающий мощность сигналов, посылаемых контроллером и диммером, без изменения входящих значений.

Некоторые особенности подключения ленты

Оборудование, используемое при монтаже светодиодных лент, имеет разные типоразмеры и уровень защиты. И если при установке ее в недоступных глазу местах размер вспомогательных устройств особой роли не играет, то, например, для подсветки аквариума или на ограниченном пространстве лучше использовать миниатюрные блоки питания и другие регулирующие приборы. Эффективно распределять свет диодов поможет специальный крепежный профиль, оснащенный отражателями и отдельной отражательной линейкой. Его использование дает возможность установить требуемое направление светового потока без ущерба его яркости либо помогает добиться равномерного рассеивания.

Специальный крепежный профиль для установки светодиодных лент — это продольный желоб, внутри которого и закрепляется гибкая подложка с диодами. Крышку для него обычно изготавливают из матового поликарбоната. Это дает дополнительное рассеивание светового пучка и одновременно обеспечивает ленте защиту. К тому же такое крепление выглядит весьма эстетично. Чтобы в ночное время не включать верхний свет, когда вы идете на кухню либо в санузел, рекомендуем смонтировать на полосах с диодами датчики движения. Они будут срабатывать, как только вы встанете с постели, не потребуется щелкать выключателем.

Выключатель с датчиком движения APEYRON, 12/24В, 72/144Вт, 6А

Если планируется наружный монтаж ленточных светодиодов либо установка их в бассейне, аквариуме, авто или в других агрессивных условиях эксплуатации, нужно подобрать модель с соответствующим уровнем защиты. Кроме того, регулирующие приборы также должны быть в герметичном исполнении. Определить уровень защиты помогает расшифровка маркировки изделий. Наиболее простые и лишенные защиты приборы соответствуют классу IP20, а максимальная ее степень предусмотрена в устройствах класса IP68.

Если вы не обладаете минимальными навыками работы с электроприборами и монтаж своими руками светодиодной ленты и всех необходимых для ее нормальной работы устройств кажется слишком сложным, пригласите для установки профессионала, который проделает эту работу быстро и качественно.

советов и часто задаваемых вопросов по подключению светодиодных фонарей – Evan Designs

Как работают светодиодные фонари?

Светодиоды светятся за счет электролюминесценции. Цвет излучаемого света зависит от используемого металла. Светодиоды имеют истинный цвет и очень эффективно преобразовывают энергию в свет без выделения тепла, от которого зависит накал. Если вы задаетесь вопросом: «Как долго служат светодиоды?» или вам нужна помощь в подключении светодиодных фонарей, не смотрите дальше! Продолжайте читать наши лучшие советы по использованию светодиодных светильников и помогите превратить ваш проект в изюминку.

Освещение проекта с помощью светодиодов может сразу же оживить ваше творение, но начало работы может быть немного пугающим, по крайней мере, поначалу. Если вы не знакомы со светодиодами, вы, вероятно, задаетесь вопросом: «Как работают светодиоды?» К счастью, вы находитесь в правильном месте! Компания Evan Designs собрала ответы на наиболее часто задаваемые вопросы, чтобы помочь таким любителям, как вы, установить светодиоды для моделей и поделок

Почему световые проекты со светодиодами?

Существует множество причин, по которым использование и подключение светодиодных светильников для вашего проекта является лучшим выбором. Ниже приведены несколько ответов на популярные вопросы, которые помогут вам понять, почему.

Нагреваются ли светодиодные фонари?

Нет, светодиоды не нагреваются. Лампы накаливания основаны на сопротивлении и создают свет только как побочный продукт, когда они нагреваются достаточно, чтобы светиться. Если вас это беспокоит — светодиоды вам в помощь!

Вы не расплавите изящные произведения искусства, даже если оставите светодиоды включенными навсегда. Вы даже можете «одеть» свой светодиод в пластиковый или бумажный абажур или покрасить его, не беспокоясь о повреждении.

Как долго служат светодиодные фонари?

Светодиоды служат очень долго. Они могут прослужить более 10 лет, что составляет 100 000 часов!

Где устанавливаются светодиоды?

Светодиоды дают много света в очень маленьком корпусе, так что вы можете использовать их во всех своих проектах!

Даже если проект очень маленький, у нас, скорее всего, есть подходящий светодиод.

Перегорают ли светодиодные фонари?

Светодиоды служат в 25 раз дольше, чем лампы накаливания. Они потребляют очень мало энергии, поэтому могут без проблем работать долгое время от небольшой батареи. Нет необходимости в громоздком настенном трансформаторе и розетке для освещения вашего проекта.

Когда срок службы светодиодов подходит к концу, они выходят из строя из-за того, что со временем тускнеют, а не из-за внезапного выхода из строя ламп накаливания.

Есть ли гарантия на светодиоды?

Наши светодиоды в Evan Designs имеют полную гарантию на 2 года с бесплатной заменой, и за многие годы их продажи нам пришлось заменить очень мало. Светодиоды действительно служат годами!

Какой источник питания или аккумулятор мне использовать?

Наши светодиоды потребляют очень мало энергии, всего 20 мА каждый.

Это означает, что с 3-вольтовой батарейкой типа «таблетка», такой как та, что входит в наш мини-фонарик, можно использовать до 10 лампочек. 6 лампочек будут работать примерно 24 часа на монетную ячейку. Используемая нами монетная ячейка имеет размер пятицентовой монеты.

Сопутствующий продукт: Компактный осветительный прибор для кукольного домика

С 9-вольтовой батареей, такой как Duracell, вы можете включать 50 светодиодов в течение 4 часов или 5 ламп в течение 26 часов на каждую батарею. Вы также можете использовать непрерывные и мигающие светодиоды вместе без мерцания на сплошных светодиодах.

Сопутствующий продукт: комплект осветительных приборов для масштабных моделей

С подключаемым блоком питания на 1 А можно использовать 50 светодиодов в течение 10 лет.

Сопутствующий продукт: Регулируемый выходной адаптер постоянного тока 12 В, трансформатор

Посмотреть ВСЕ источники питания для светодиодов

Нагреваются ли светодиодные лампы после длительного использования?

Светодиодные фонари никогда не нагреваются, независимо от того, как долго вы их включаете. Это одна из действительно замечательных особенностей светодиодов!

Вы не станете прикасаться к лампе накаливания после того, как она поработает какое-то время, и вам не захочется, чтобы лампа накаливания находилась рядом с вашим изящным произведением искусства или готовой моделью. Светодиоды – идеальное решение. Вы можете оставить свой проект освещенным днем и ночью в течение многих лет, если хотите. Светодиоды никогда не нагреются и не перегорят!

Как использовать 3-вольтовые или 9-вольтовые лампы?

Ниже приведены некоторые советы по использованию 3-вольтовых и 9-вольтовых ламп для обеспечения правильной работы. Нажмите названия связанных продуктов, чтобы перейти на страницу с этим продуктом.

3-вольтовые

Наши 3-вольтовые фонари предназначены только для 3-вольтовых аккумуляторов. 9-вольтовая батарея слишком сильна и уничтожит наши 3-вольтовые светодиоды. Вместо этого рассмотрите возможность использования нашего 3-вольтового держателя/переключателя батарейки-таблетки с батарейкой-таблеткой.

Сопутствующие товары: 3-вольтовые светодиоды, 3-вольтовый держатель для монет с переключателем, держатель батареи AAA с переключателем

9-вольтовый

9-вольтовый фонарь оснащен резистором для использования с 9-вольтовой батареей или регулируемым источником питания. Они не будут шустрыми с 3-х вольтовыми монетками. Вы можете использовать нашу батарейную защелку с выключателем для 9-вольтовых фонарей.

Сопутствующие товары: сплошные светодиоды для батареи или регулируемого адаптера, защелка батареи 9 В и микрокнопочный переключатель для светодиодов

AC/DC

фонари, которые имеют дополнительные детали для защиты от входной мощности переменного тока.

Сопутствующий товар: Универсальные сплошные светодиоды для трансформаторов

Как подключить лампы к источнику питания?

Общее правило: красное к красному и черное к черному. Скрутите провода светодиода с проводом аккумулятора и используйте термоусадочную трубку или ленту на соединениях.

Подключение 9-вольтовой батареи:

Подключение 3-вольтовой батарейки типа «таблетка»:

Как выглядят теплые белые и холодные белые светодиодные фонари?

Теплый белый цвет также называют «мягким белым». Теплый белый очень близок к тому, как выглядит лампа накаливания. Теплый белый — хороший выбор для большинства внутренних помещений, таких как гостиные, спальни и столовые.

Холодный белый цвет иногда называют «дневным светом». Холодный белый — хороший выбор для кухонь, ванных комнат или столовых. Мы также предлагаем использовать холодный белый цвет, когда свет падает в окно снаружи.

Посмотреть светодиоды теплого белого цвета Посмотреть светодиоды холодного белого цвета

Что означают цифры размеров светодиодов?

Мы предлагаем различные размеры светодиодов, и выбор размера может основываться на том, сколько места вы ожидаете на потолке, в лампе или за окном. Самый большой размер, 5 мм, отлично подходит для масштаба 1:12 или когда у вас много места и вам нужно много хорошего яркого света. В зависимости от того, где он используется, даже масштаб 1/4 иногда может использовать 5 мм.

3 мм — средний размер. Используйте 3 мм, когда вам нужна круглая, классическая форма колбы. Он популярен в масштабе 1/2, масштабе 1/4 и масштабе 1/12.

1,8 мм — наш самый популярный размер фонаря для масштаба 1/2, 1/4 и 1/144. Это свет выбора для многих миниатюристов! 1,8 мм излучает приятный яркий свет и отлично справляется со световым покрытием.

Могу ли я уменьшить яркость светодиодных ламп?

Самый простой способ уменьшить яркость, который мы обнаружили, — это использовать краску аналогичного цвета.

Акрил уменьшает яркость на 50%.
Эмаль снижает яркость на 10-20%.
Кусок термоусадочной трубки на лампочке может сократить ближний свет. Термоусадочную трубку можно прикрепить непосредственно к лампочке, так как лампочка никогда не нагревается.

Поэкспериментируйте с количеством краски, так как вы всегда можете удалить ее и попробовать еще раз.

Как разместить светодиод в ограниченном пространстве?

Ножку светодиода рядом с лампочкой можно согнуть на 90 градусов для приклеивания к потолку (чтобы свет падал вниз) или для приклеивания скотчем за абажуром.

Используйте плоскогубцы, чтобы удерживать лампу в стабильном положении, сгибая стебель.

Как спрятать светодиодный провод в потолке?

После того, как вы согнули провод на 90 градусов, сделайте «фальшивый» потолок из плотной бумаги (бристольский картон) и проделайте отверстие для света. Затем приклейте «фальшивый» потолок на место с проводкой, направленной в нужном вам направлении (сзади, сбоку и т. д.). Или вы можете покрасить выводы и провода в белый цвет, как потолок, и скрыть провода текстурами потолка, такими как штукатурка, или использовать папиросную бумагу или другой материал.

Как правило, потолки не выглядят так близко, как полы, поэтому вы можете проявить больше творчества при выборе потолочного покрытия. Еще одним преимуществом приклеивания к потолку является то, что вам не нужно делать дырку в полу.

Как просверлить отверстия?

Вот некоторые сверла, которые мы использовали для различных проектов:

Размер сверла
Размер светодиода	1,8 мм	3 мм	5 мм
Только кончик светодиода показывает	5/64	7/64	3/16
Весь светодиодный индикатор	5/32	1/8	13/64

Также обратите внимание, что основание светодиода квадратное, что делает его немного сложным для круглых отверстий. Когда просверлим отверстие 5/32, ножку светодиода согнем на 90 градусов и заклеим скотчем с обратной стороны. Это позволит надежно зафиксировать светодиод.

Как мне соединить провода для более прочного соединения?

Попробуйте немного припоя в местах соединения проводов: красный-красный и черный-черный. Припой действует как сильный клей, заставляя вещи оставаться на месте при подключении светодиодных фонарей.

Клейкая лента также хорошо подходит для подключения светодиодов. Если вам не нравится припой или у вас его нет, используйте клейкую ленту на соединениях

Как сделать ровные соединения проводов?

При соединении красного с красным и черного с черным можно обрезать провода, чтобы все выровнялось. Затем вам нужно будет оголить недавно зачищенный провод для соединения.

Мы рекомендуем использовать паяльник для зачистки проводов при подключении светодиодных ламп.

Посмотреть Инструмент для зачистки проводов

Как спрятать светодиодные провода?

Можно использовать небольшой профиль (1/4 дюйма) для крепления вокруг основания, а затем закрепить под ним провода и батарею. Вырежьте плексиглас или жесткий пластик, чтобы вставить его в профиль.

Или просто приклейте аккумулятор

Вы можете поместить провода светодиодов под искусственный камень или свернуть их в виде шланга, предварительно покрасив провода в зеленый цвет. Вы также можете поместить провода под куст или растение в горшке

Не забудьте разместить переключатель в удобном месте. Вы можете замаскировать переключатель чем-то, что соответствует общей теме вашего проекта. Выключатель можно положить в шляпку гриба, небольшой мусорный бак или даже под растение. Взгляните на этот переключатель, замаскированный под гриб!

Изгибаются ли меньшие огни, как и другие?

Да, их можно согнуть любым удобным для вашего проекта способом. Будьте осторожны с поводками, многократные изгибы могут их сломать. Любой металл может устать при многократном изгибе.

Как узнать, правильное ли напряжение у моих ламп?

3-вольтовые лампы обычно не имеют резистора под термоусадочной трубкой (холодный/теплый белый, синий и зеленый – нет. Желтый/оранжевый/красный будет).

9-вольтовые фонари всегда имеют резистор под термоусадочной трубкой. Если внимательно присмотреться, то можно увидеть небольшую шишку.

Светодиоды какого цвета можно приобрести?

У нас есть белый (теплый или холодный), красный, оранжевый, желтый, зеленый, синий и фиолетовый. У нас также есть пожарный комплект и призрачный комплект. Попробуйте другие цвета для интересных эффектов!

Посмотреть доступные цвета светодиодов

Что делать, если мой свет не работает?

Бесплатно заменим все неисправные или сломанные фары!

Свяжитесь с нами по любым вопросам, которые могут у вас возникнуть.

Как подключить светодиоды нового чипа?

Чип-светодиоды имеют зеленый провод и красный провод. Зеленый провод идет к черному на монетоприемнике или батарейном отсеке, а красный все равно идет к красному. Вам также нужно будет защитить ваши соединения термоусадочной трубкой или лентой, чтобы предотвратить короткое замыкание.

Посмотреть электроустановочные изделия

Как шлифовка светодиода меняет свет?

Со светодиодами в виде колб (1,8 мм, 3 мм и 5 мм) светоизлучающий диод заключен в эпоксидную смолу. Эпоксидка имеет форму шара. Эта форма обеспечивает направленное освещение, подобное фонарику. Вы можете отшлифовать кончик светодиода в форме шара. Это позволит рассеивать свет под более широким углом. При шлифовке фонаря просто шлифуйте его, пока он не станет плоским. Не приближайтесь к металлу, который вы видите внутри лампочки.

В чем разница между маленькими, крошечными и миниатюрными светодиодными фонарями?

Маленькие, миниатюрные и мини-светодиоды дают одинаково яркое свечение для освещения вашего пространства, но они сильно различаются по размеру.

Наши светодиоды pico и Z tiny имеют толщину кредитной карты, а ширина pico составляет всего 1 мм. Светодиод Z также тонкий и имеет ширину всего 0,6 мм. Наши мини-светодиоды включают в себя чип nano. Наши маленькие светодиоды 1,8, 3 мм, 5 мм и мега. Их можно использовать с более крупными моделями поездов масштаба O или масштаба G.

Светодиоды для поверхностного монтажа от самых маленьких до самых больших: Z, Pico, Nano, Chip, Mega. Светодиоды для поверхностного монтажа или чип-светодиоды плоские и идеально подходят для всех моделей поездов, включая O, S, HO, N и G, или для диорам и освещения зданий в масштабе до 1/4.

Светодиоды в виде ламп от самых маленьких до самых больших: 1,8 мм, 3 мм, 5 мм.

Посмотреть крошечные светодиоды Посмотреть мини-светодиоды Посмотреть маленькие светодиоды

Пико-, нано-, чип-, 5-мм, 3-мм или 1,8-мм светодиоды?

Говоря о размере, мы имеем в виду измерение по ширине луковицы.

Если вы не уверены, какой размер вам нужен, попробуйте измерить отверстие, в которое вы планируете вставить лампочку.

Светодиоды Chip, Nano, Pico и Z отлично подходят для использования в фигурках, небольших моделях автомобилей, самолетов и научно-фантастических творениях, таких как космические корабли.
диаметром 3 мм отлично подходят для фар локомотивов, сигнальных маячков, ходовых огней поездов и фонарей кюветов. Их также можно использовать для модификаций литья под давлением в масштабе 1:18 и 1:43 и большинства применений RC, а также для диорамы уличного освещения. Однако с точки зрения яркости разница между 3-мм и 5-мм светодиодами невелика.
диаметром 1,8 мм используются в моделях масштаба 1:160 и 1:144. Эти лампы отлично подходят для моделей, в которых не так много места для установки лампы. И эти светодиоды по-прежнему очень яркие при 400 мкд.
5 мм и Mega — это светильники самых больших размеров, которые мы предлагаем. Мы предлагаем использовать их для освещения зданий, освещения пассажирских вагонов или больших ходовых огней поездов. Если лампочка не должна быть видна, Mega — хороший выбор, поскольку она освещает больше, чем лампочка. Мы часто используем 5-миллиметровые лампы с нашим комплектом светодиодов для пожарной сигнализации и комплектом светодиодов для сварки, когда они устанавливаются внутри здания.

Зачем переходить на светодиоды?

Если вы планируете перейти на светодиоды, вот четыре больших преимущества:

Светодиодные лампы не нагреваются, как лампы накаливания. Поэтому при использовании светодиода вы не расплавите крышу вашего здания или корпус вашего поезда, диорамы, водонапорной башни или машины скорой помощи.
чрезвычайно долговечны, их срок службы составляет 100 000 часов или 10 лет. Лампа накаливания, с другой стороны, прослужит 750 часов или около того. Кроме того, мы даем гарантию на наши светильники в течение двух полных лет с бесплатной заменой в случае неисправности.
Хотя светодиоды маленькие, они очень яркие. Наш мега холодный белый имеет 4700 мкд.
ударопрочны и долговечны. Светоизлучающий диод в виде лампы заключен в прочный эпоксидный корпус, который при желании можно отшлифовать.

Нужны ли мне светодиоды переменного тока или светодиоды постоянного тока?

Мы рекомендуем использовать универсальные светодиоды при следующих условиях:

Если вы используете светодиоды непосредственно на железнодорожном полотне
Подсоедините их к розетке постоянного тока на блоке питания вашего поезда
Подключение их к трансформаторному блоку питания вашего кукольного домика или к другому существующему источнику питания

Поезда постоянного тока меняют полярность (каждый раз, когда вы резервируете), а трансформаторы поездов имеют «всплески» или «пульсации», а также скачки напряжения и прерывания.

В этой неравномерной мощности нет ничего плохого для большинства устройств, но для светодиодов это чревато неприятностями. Чтобы защитить лампы от этого, мы добавили двухполупериодный мостовой выпрямитель и фильтрующий конденсатор вместе с резистором. Даже если у вас есть поезд постоянного тока, и вы используете его только при напряжении 12 вольт или меньше с источниками питания N Scale Kato, мы все равно рекомендуем приобрести универсальные светодиоды.

Питание ваших светодиодов от батареи 9 В или Регулируемый сетевой адаптер 12 В постоянного тока, приобретите наши светодиоды постоянного тока. Все эти светодиоды поставляются с правильным резистором и предварительно собранным соединительным проводом, поэтому они готовы к работе.

Посмотреть светодиоды постоянного тока Посмотреть светодиоды переменного/постоянного тока

Как подключить универсальные светодиоды параллельно? Fed на сколько власти?

Провод фары параллельно. Соберите 1 провод от каждого светодиода и подключите к +, затем соберите оставшийся 1 провод от каждого светодиода и соедините с землей. Это все, что нужно! Каждый светодиод потребляет 20 миллиампер, поэтому 20 мА x, скажем, 5 светодиодов — это всего лишь 100 миллиампер. В фонарях уже есть резистор номиналом 7-19вольт, так что не беспокойтесь о входном напряжении. Сторона аксессуара или сторона дорожки вашего трансформатора будут работать нормально.

Посмотреть Универсальные светодиоды

DC и Универсальные, в чем разница и преимущества/недостатки каждого из них?

Универсальные светодиоды имеют дополнительную встроенную защиту для компенсации переменного или постоянного тока, которая переключает полярность

и защиту от нерегулируемых источников питания постоянного тока, которые могут выглядеть так и часто обеспечивают мощность, превышающую указанную. Так, например, указанный нерегулируемый адаптер на 12 В может выдавать до 17 В из-за низкого потребления светодиодов. Собственная схема Evan Designs, покрытая термоусадочной трубкой, которую вы можете видеть на следующем рисунке 9.0005

имеет двухполупериодный мостовой выпрямитель для защиты от обратной полярности и фильтрующий конденсатор для устранения всплесков/провалов напряжения. Затем добавляется резистор, как и в лампах постоянного тока. Универсальные светодиоды созданы для нестабильных источников питания и гарантируют, что питание, поступающее на светодиод, является «плавным» питанием постоянного тока.

Если вы используете высококачественный регулируемый адаптер постоянного тока 12 В, вам не потребуется дополнительная защита, поскольку вы будете иметь «плавное» регулируемое питание постоянного тока, которое требуется для светодиодов. Светодиоды постоянного тока менее дороги, поскольку они не имеют мостового выпрямителя и конденсатора. Лампы постоянного тока также будут работать так же долго, как и универсальные светодиоды, при условии, что они имеют правильный источник питания.

Если вы используете существующий трансформатор поезда для некоторых или всех ваших огней, вам нужно будет использовать универсальные светодиоды.

Могу ли я увеличить рассеивание света?

Светодиодные лампы, которые мы продаем, представляют собой «широкоугольные» лампы, и большинство из них имеют средний угол рассеивания света 35 градусов. Если вы обнаружите, что вам нужно больше рассеивания, вы можете отшлифовать закругленную верхнюю часть светодиода, не повредив диод. Это увеличит рассеивание света до 80 градусов и более. В качестве альтернативы рассмотрите наши светильники для поверхностного монтажа Z, Pico, Nano, Chip и Mega. Эти лампочки имеют гораздо более широкий угол обзора и плоскую форму, поэтому их можно разместить на потолке, чтобы осветить всю комнату.

Могу ли я установить светодиод в ограниченном пространстве?

Да, светодиоды можно согнуть под углом до 90 градусов к перпендикуляру на ножке, и они все равно будут светить! Несмотря на то, что вы можете согнуть светодиоды в виде ламп, вы можете рассмотреть плоские светодиоды, так как их легче спрятать и они используются во многих современных электронных устройствах.

Как добавить или заменить светодиоды на платах декодера?

См. руководство, прилагаемое к плате декодера. Большинство позиций для дополнительных источников света рассчитаны на 14 вольт, хотя есть некоторые позиции на 3 вольта. Часто внутри деталей, изготовленных одной компанией, и даже внутри одной платы декодера обычно присутствуют как минимум эти два напряжения.

Сколько энергии потребляют эти лампы?

Большинство светодиодов потребляют всего 20 мА, что составляет менее 1/3 от мощности лампы накаливания при 65 мА. Вы можете подключить несколько светодиодов к источнику питания, не отключая питание ваших моделей поездов.

Мигающие светодиоды постоянного тока, использующие одну 9-вольтовую батарею, сколько я могу установить в таком проекте, как полицейская машина?

Вы можете использовать в своем проекте столько мигающих светодиодов постоянного тока, сколько вам нужно, чтобы получить отличный эффект.

Мы устанавливали фонари на многие типы полицейских и пожарных машин. Они гораздо более реальны, когда освещены, а светодиоды очень яркие! Для современных автомобилей скорой помощи нам нравится использовать быстрые мигалки постоянного тока на световой панели и на автомобиле. Фары иногда выглядят лучше с мигалками на нормальной скорости или с нашей схемой парика.

Для старых полицейских и пожарных машин мы используем красную мигалку с нормальной скоростью в плафоне, а также непрерывные или мигающие фары и задние фонари. Если вы размещаете свой автомобиль рядом с модельными поездами и подключаетесь к рельсовому питанию, рассмотрите возможность использования наших универсальных мигающих устройств 9.0005

Наш адаптер 12 В на 1000 мА позволяет легко включать более 50 ламп. А когда мы не хотим использовать настенный адаптер, мы просто используем 9-вольтовую батарею. По данным Duracell, их щелочные 9-вольтовые батареи рассчитаны на 580 миллиампер-часов.

В наших тестах с Duracell мы подключили 3 мигалки к 9В, и свет был красивым и ярким в течение 40 часов. Мы использовали наши комбинированные ремешки и переключатели , которые значительно упрощают работу. У ремешка есть конец, который защелкивается на клеммах любой 9-вольтовой батареи, и длинный конец красного и черного провода, который можно подключить к фонарям.

Могут ли они работать на открытом воздухе?

Да. Это те же самые светодиоды, которые вы видите на автомобильных номерных знаках и в фонариках. Светоизлучающий диод в светодиоде полностью залит прочной эпоксидной смолой.

Могу ли я подключить их к питанию моего трека?

Да, можно. Наши универсальные светодиоды Bridge Rectified специально разработаны для работы с шинами любой мощности. Эти фонари предварительно собраны по принципу «подключи и работай». С этими огнями больше ничего не нужно делать! Мостовой выпрямитель означает «постоянно включенное» освещение с питанием постоянного, переменного или постоянного тока. Обратитесь к схеме, прилагаемой к вашему локомотиву, чтобы проверить, куда прикрепить провода для вашего конкретного локомотива. Чтобы зажечь легковой автомобиль, вам нужно будет провести провод вниз к рельсу через «грузовик». Вернитесь в ближайшее время, чтобы прочитать короткую статью о подключении светодиода к питанию вашего подвижного состава. В общем, красный провод идет к плюсу, а черный провод к минусу.

Зачем мне предварительно собранные светодиоды постоянного тока?

Светодиодная лампа рассчитана только на напряжение 2–3,5 В, в зависимости от цвета светодиода. Например, белый может выдержать большее напряжение, чем красный. Если бы вы подключили светодиодную лампочку напрямую к источнику питания постоянного тока 12 В без резистора, вы бы увидели очень короткую яркую вспышку, когда светодиод перегорает. Мы припаяли к светодиоду резистор определенного цвета, чтобы он работал с вашим источником питания постоянного тока 9 или 12 вольт, не повреждая светодиод. Наши 12-вольтовые светодиоды постоянного тока могут работать при напряжении от 6 до 14 вольт и полностью гарантированно работают с 2-летней гарантией замены, если вы используете светодиод с правильной мощностью.

Зачем мне нужны универсальные светодиоды или светодиоды переменного тока?

Светодиод может работать только от 2-3,5 вольт постоянного тока. Поезда переменного тока, поезда с цифровым управлением и поезда постоянного тока имеют источники питания с напряжением 7-25 вольт. Мы добавили к этим светодиодам двухполупериодный мостовой выпрямитель и резистор с большим сопротивлением, чтобы защитить светодиод как от более высокого прямого напряжения, так и от полярности переключения последовательностей переменного и постоянного тока. Самое замечательное в Bridge Rectifier то, что эти огни продолжают гореть, даже когда поезда движутся задним ходом!

Вы говорите AC или DC, что предпочтительнее?

Светодиоды предназначены для работы от постоянного тока. Если вы используете переменный ток, постоянный ток или планируете использовать постоянный ток в обратном направлении (резервное копирование), мы рекомендуем наши универсальные светодиоды на 7–19 вольт.

Сколько светодиодов можно подключить параллельно?

Светодиоды, которые мы продаем, потребляют 20 мА. Так что проверяйте источник питания. Если у вас есть сетевой источник питания мощностью 1 А, вы можете подключить (1000/20) или 50 ламп параллельно!

Можно ли смешивать цвета, размеры, мерцание и однотонность в одной и той же модели?

Да! Вы можете смешивать свет любого цвета и размера (как постоянный, так и мигающий) в одном приложении. см. отличный пример:

В чем можно использовать светодиоды?

Вы можете использовать светодиоды в локомотивах, легковых автомобилях, зданиях, машинах скорой помощи, моделях лодок, моделях самолетов, моделях диорам, радиоуправляемых лодках, самолетах, вертолетах, грузовиках. Прочность, низкое тепловыделение и чрезвычайно долгий срок службы светодиодов делают их лучшим выбором для любого моделиста! загляните в нашу галерею, чтобы увидеть отличные фотографии, которые нам прислали наши клиенты!

Надежность?

Особо следует подчеркнуть одну особенность мигалок: они должны постоянно мигать! И самое главное – это мигалки, которые останавливаются и становятся постоянными через некоторое время после включения питания. Мы не любим останавливаться на том, сколько времени ушло на то, чтобы получить те, которые мы носим сейчас. Скажем так, много проб и ошибок, и много разбили множество светодиодов. У нас повсюду есть тестовые платы со светодиодами, подключенными к различным источникам питания. Некоторые из них уже много лет. При изготовлении светодиодов мы можем гарантировать не менее 2 лет использования 2 вещи: 1) высококачественные чипы 2) идеальная техника пайки. Мы сами обучили фабрику, которую сейчас используем. И профинансировал их покупку некоторых очень высококачественных тайваньских утюгов ESD, прежде чем они использовали утюги, которые у них уже были. Использование других светодиодов является своего рода хитом или промахом. Мы чувствуем, что это стоит того, чтобы заплатить немного больше за светодиоды, которые не нужно снимать в будущем, когда они выходят из строя.

Есть другие вопросы о подключении светодиодных фонарей?

Свяжитесь с Evan Designs, и мы поможем ответить на любые ваши вопросы.

Дополнительные советы и ресурсы по использованию и подключению светодиодных ламп

Информация о размерах светодиодов

Учебное видео со светодиодами для хобби

Как установить светодиоды

Как установить освещение Elegant Cove (сделай сам)

Подходит ли вам освещение бухты?

Вам может казаться, что ваш потолок сейчас выглядит хорошо, но когда освещение бухты освещает поверхность, вы можете обнаружить швы и щели от гвоздей, о которых вы даже не подозревали. Встаньте на лестницу и посветите фонариком на поверхность потолка. Если ваш потолок некрасивый или поврежден, вы можете отказаться от этой идеи или вместо этого построить бухту, которая омывает стены светом.

Наш проект освещения бухты

Наша бухта построена из молдинга и установлена на 2 дюйма ниже потолка. Мы установили корону поверх плинтуса, чтобы создать более широкое пространство для света, и прикрепили небольшой профиль к нижней части основания, чтобы завершить его. Мы прикрепили светодиодную ленту к стене, чтобы свет шел по потолку, и для максимального освещения мы держали ленту как можно выше, чтобы она не была видна с земли.

Сделайте небольшой макет и поэкспериментируйте с различными положениями бухты и источников света. Каждая комната уникальна, и бухта, которую мы сделали, может быть не лучшим стилем для вашей комнаты.

Сначала покрасьте

Легче покрасить все детали свода перед их установкой. Подправить несколько отверстий от гвоздей после установки намного проще, чем заклеивать лентой целые стены. Покраска той части стены, которая будет видна над бухтой, поможет связать все воедино. Выберите либо цвет потолка, либо цвет бухты. Более светлые тона отражают больше света, поэтому также покрасьте заднюю часть компонентов бухты.

Выбор светодиодного освещения

Очень важно рассматривать низковольтное светодиодное освещение как «систему». Доступны трансформаторы на 12 В, 24 В, магнитные, немагнитные, диммируемые и недиммируемые. Трансформатор, полоса освещения и диммер должны быть совместимы.

Вам также придется подумать о том, сколько освещения вам нужно. Для больших помещений может потребоваться два трансформатора, потому что каждый трансформатор может обеспечивать питание только для определенной длины полосы освещения. Огни в конце длительного пробега будут тусклее, чем другие, если они подключены к малогабаритному трансформатору. Белый свет чаще всего используется в коммерческих целях или на открытом воздухе, тогда как для дома предпочтительны более теплые цвета. Более яркое (больше люменов) полосовое освещение стоит дороже, но является хорошим вариантом. Ленточное освещение, работающее не на полную мощность, прослужит дольше. Некоторые системы освещения могут работать до 50 000 часов.

Лучше всего зайти в магазин осветительных приборов или позвонить в интернет-магазин и точно объяснить размеры и планировку вашей комнаты. Мы купили наше освещение у LED WORLD. Сотрудники были чрезвычайно полезны, представляя наши варианты и следя за тем, чтобы у нас были все необходимые компоненты для завершения нашего проекта.

Другие варианты освещения

Подключаемые светодиодные ленты

Семейный мастер на все руки

Домашние центры продают ленточные светильники с предварительно подключенным трансформатором. Они хорошо подходят для более коротких пробегов, но их нужно подключать к розетке, спрятанной за бухтой. Их можно подключить к обычному выключателю, но диммер находится на трансформаторе, доступ к которому затруднен.

Светодиодное веревочное освещение

Семейный мастер на все руки

На сегодняшний день самым дешевым вариантом является установка светодиодного тросового светильника. Канатные фонари не являются низковольтными, их можно запускать на большие расстояния и регулировать яркость с помощью обычного диммера. С другой стороны, их нельзя разрезать по размеру или разделить более чем в одном направлении; труднее направлять свет; и свет примерно на одну треть ярче и имеет тенденцию быть немного пятнистым в зависимости от того, где он расположен. Канатное освещение также потребует наличия сосуда за бухтой.

Создайте свою собственную бухту

Вам не обязательно строить свою бухту точно так же, как мы. Вот несколько альтернативных стилей:

Простая бухта

Семейный разнорабочий

Эта простая в сборке и установке бухта изготовлена из 3/4-дюймового. Распил МДФ в размер на настольной пиле. Зенковка винтов. Заполните отверстия и подкрасьте швы шпаклевкой для дерева или шпатлевкой.

Valence Style

Family Handyman

Сияйте светом как на потолке, так и на стене с помощью этой арки в виде балдахина. Этот сделан из прямого 3/4-in. чистая сосна. Острые края обшивки были смягчены фрезером с насадкой 1/8 дюйма. закругленный бит. Сначала прикрепите Т-образное основание к стене, а затем прикрепите к основанию обшивку. Планируйте купить в два раза больше освещения.

Шаг 1: Отметьте стену

Нарисуйте контрольные линии, чтобы указать нижнюю часть световой полосы и нижнюю часть основания. Не беспокойтесь о том, ровные ли линии. Вместо этого измерьте расстояние от потолка в нескольких местах и соедините точки, чтобы добиться одинакового расстояния между сводом и потолком. Годы оседания могут сбить потолок с уровня. Выступ не на одной линии с потолком создаст заметный неровный зазор. Сэкономьте время, выпилив пару деревянных блоков, чтобы использовать их в качестве маркировки перед установкой светодиодных лент.

Шаг 2. Установка светодиодных лент

Фото 1. Установка светодиодных лент в первую очередь

Если вы планируете прикрепить светильники к стене, их будет проще установить до того, как вы будете строить крышу.

Когда вы размещаете светодиодную ленту на стене, а не внутри паза, проще установить большую ее часть до того, как павильон будет поднят. Начните с точки помещения, где будет установлен трансформатор. Оставьте защитную пленку на первых нескольких футах светодиодной ленты, чтобы ее можно было оторвать от стены, когда придет время подключать ее к трансформатору.

Лента на обратной стороне полоски очень липкая. Когда он на стене, его трудно удалить, не сняв вместе с ним краску. Для начала прижмите ленту к стене в одном месте, держите ее там, вытяните ленту на пару футов и также прижмите ее к стене в этом месте. Сделайте это несколько раз подряд и проверьте, правильно ли получилось. Если это так, вернитесь назад и плотно прижмите оставшуюся часть ленты к стене. Подобные полосы света можно разрезать по размеру, но только с определенными интервалами, обычно от 2 до 4 дюймов. На полосе будут четко обозначены линии разреза.

Шаг 3: Соберите бухту

Фото 2: Закрепите основание

Привод 2-дюйм. винты через основание в каждую шпильку. Утопите винты заподлицо и поместите их достаточно высоко, чтобы они были покрыты молдингом короны.

Фото 3: Прикрепите опорные блоки

Вырежьте блоки для поддержки молдинга. Закрепите их на месте с помощью 2-in. 18-го калибра. Отметьте их, чтобы не перепутать, какой путь вверху.

Прикрепите основание к стене с помощью 2-дюймового крепления. винты в каждую шпильку. Саморезы с полукруглой головкой отлично работают. Держите винты достаточно высоко, чтобы они были закрыты коронкой. В зависимости от размера трансформатора вам может понадобиться вырезать часть основания, чтобы освободить место, чтобы его не было видно с пола.

Вырезать блоки для поддержки короны. Один из простых способов определить угол для блоков — это держать часть короны рядом с лезвием настольной пилы и отрегулировать лезвие под тем же углом, что и корона. Разорвите 2×4 под этим углом. Перед установкой блоков укажите маркером, какая сторона находится вверху. Расставьте блоки примерно через каждые 16 дюймов или около того и закрепите их с помощью 2-дюймовых болтов. 18-го калибра.

Работа с молдингом может быть непростой задачей, и в этой статье мы не рассматриваем все методы измерения, вырезания и обработки при установке молдинга. Университет DIY предлагает курс по лепке кроны.

В завершение установите маленькую бухточку внизу. Закрепите крышку с помощью 1-1/4 дюйма. штифты под углом вверх в базу.

Шаг 4: Протяните новые кабели

Фото 4: Вырежьте существующую розетку

Вытяните питание для освещения из существующей коробки на внутренней стене. Вырежьте гвозди и удалите существующую коробку. Замените его коробкой большего размера, чтобы освободить место для новых проводов. Удаление существующей коробки также упростит ловлю новых кабелей.

Фото 5: Вытащите кабель

Вырежьте в стене отверстие для распределительной коробки и пропустите кабель через отверстие в розетке под ней.

Фото 6: Установка новых коробок

Оттяните обшивку, зачистите концы проводов и протяните провода в переделываемые коробки перед тем, как вставить их в отверстия и прикрепить к гипсокартону.

Выберите существующую розетку на внутренней стене, чтобы получить питание, чтобы вам не пришлось возиться с изоляцией при прокладке новых кабелей. Есть большая вероятность, что существующая электрическая коробка может быть недостаточно большой для дополнительных проводов, поэтому планируйте заменить ее на более крупную 20-куб. коробка для переделки (иногда называемая «старой коробкой»). Снятие существующей коробки также облегчает протягивание новых кабелей. Отключите питание, затем ткните ножовкой по обеим сторонам существующей коробки, чтобы определить, с какой стороны находится шпилька, и вырежьте гвозди, удерживающие ее на месте. Если такого рода работы с электричеством своими руками пугают, вы можете узнать все, что вам нужно знать, пройдя несколько курсов по электрике в Университете «Сделай сам» The Family Handyman’s.

Используйте коробку для переделки в качестве шаблона, чтобы вырезать в стене отверстие для нового выключателя. Нет необходимости вырезать отверстие рядом со шпилькой. Коробки для переделки удерживаются на месте с помощью крыльев, которые зажимаются на задней части гипсокартона. Вырежьте отверстие для распределительной коробки ножовкой или канцелярским ножом на той же высоте, что и другие выключатели в комнате. Вытащите новый кабель из отверстия распределительной коробки вниз и наружу через существующее отверстие под ним. Слегка согните кабель так, чтобы он касался задней части гипсокартона, что делает его более доступным.

В этой статье мы использовали проводной трансформатор, поэтому розетка не понадобилась. Нам просто нужно было просверлить 3/4 дюйма. отверстие в гипсокартоне над бухтой и протяните кабель к выключателю. Существуют и другие варианты освещения, для которых может потребоваться розетка над бухтой. Процедура аналогична следующему шагу; просто позаботьтесь о том, чтобы разместить новую розетку так, чтобы она была полностью скрыта за крышкой. Это также поможет установить утопленную розетку для шнуров питания светильника.

Если вы устанавливаете розетку, оставьте несколько футов кабеля, торчащего из стены вверху. Это облегчит подключение трансформатора. Излишки кабеля можно протолкнуть обратно в полость стены после выполнения соединений.

Будьте щедры и удалите 10 дюймов оболочки кабеля и зачистите конец каждого провода, прежде чем протягивать их в коробку. Убедитесь, что изоляция не менее 1/4 дюйма входит в коробку, а длина провода не менее 3 дюймов выходит за пределы лицевой стороны коробки. Не затягивайте коробку слишком сильно на гипсокартоне, иначе вы можете сорвать винты или повредить часть гипсокартона, которая удерживает ее на месте.

Шаг 5: Завершите соединения

Фото 7: Подключите трансформатор

Оставьте дополнительный кабель наверху, чтобы трансформатор можно было вытащить из паза для подключения. Лишний кабель можно протолкнуть в полость стены. Вырежьте основание, чтобы трансформатор мог располагаться ниже в бухте.

Существующая розетка должна быть заменена на другую, защищенную от несанкционированного доступа (TR) и защищенную AFCI (прерыватель цепи дугового замыкания). Прерыватели AFCI защищают дома от пожара и теперь требуются в большинстве мест дома. AFCI имеет «линейные» и «нагрузочные» клеммы и не может быть подключен к проводам «косички», как это могло быть в существующей розетке.

Крайне важно, чтобы диммерный переключатель был совместим с установленной светодиодной лентой. Вам нужен «низковольтный» совместимый переключатель, а не «светодиодный». Неправильный переключатель приведет к тому, что свет будет мерцать или вообще не работать. Мы использовали переключатель Lutron, рекомендованный поставщиком освещения.

Трансформаторы бывают разных форм и размеров. Следуйте инструкциям по подключению вашего конкретного трансформатора. После подключения трансформатора вставьте лишний кабель обратно в полость стены и завершите крепление ленты. Прикрепите трансформатор к стене с помощью липучек, если он не будет держаться на месте, и установите кабельные хомуты с помощью анкеров для гипсокартона.

Шаг 6. Установите коронку

Фото 8. Установите коронку

Прикрепите нижнюю часть коронки к основанию с помощью 1-1/4 дюйма. штифты и к блокам с 2-в. брэдс

Прикрепите нижнюю часть короны к основанию через каждые 16 дюймов с помощью 1-1/4 дюйма. 18-го калибра. Закрепите центр короны на блоках с помощью 2-дюймовых болтов. брэдс Чтобы не пробить верхние части блоков, направляйте пистолет прямо в стену, а не под углом к потолку.
