Способы прокладки кабельных линий: Способы прокладки кабелей — Энергокомплект

Способы прокладки кабелей — Энергокомплект

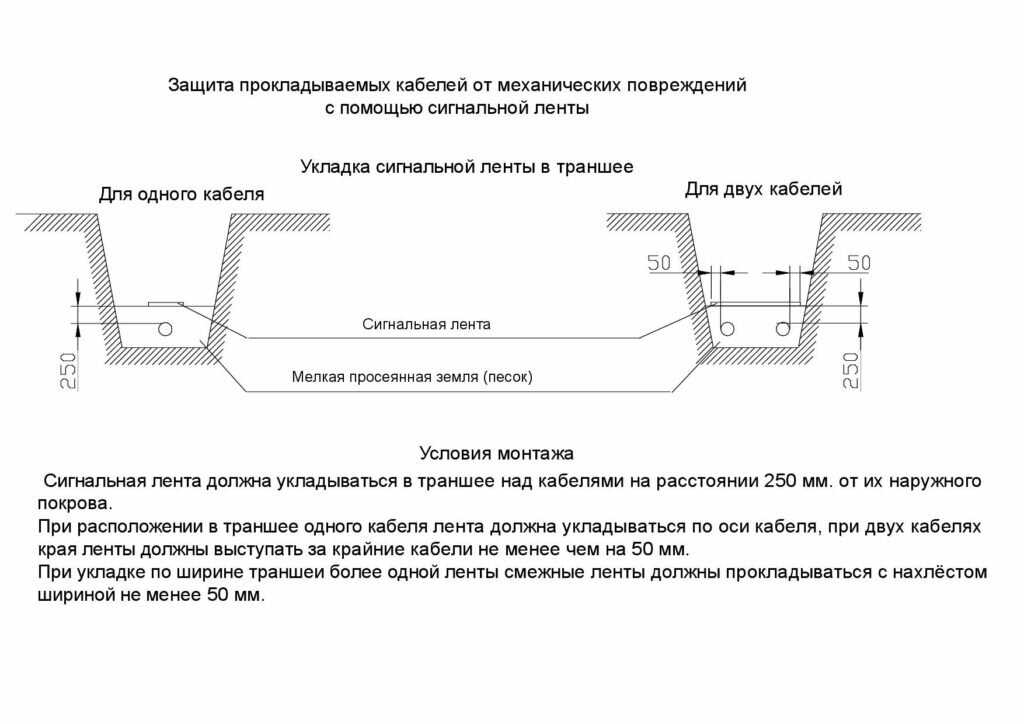

При прокладке кабельных линий в земле кабели прокладываются в траншеях и должны иметь снизу подсыпку, а сверху засыпку из песчано-гравийной смеси или мелкого грунта, не содержащего камней, строительного мусора и шлака. Кабели на всем протяжении должны быть защищены от механических повреждений железобетонными плитами, кирпичами или пластмассовыми сигнальными лентами.

Бестраншейная прокладка кабелей с помощью ножевых кабелеукладчиков не допускается.

Глубина прокладки кабелей в грунте должна быть не менее 0,7 м для кабелей на номинальное напряжение до 20 кВ включительно и не менее 1 м для кабелей на большее номинальное напряжение. При меньшей глубине прокладки или при пересечении трассы с инженерными сооружениями или естественными препятствиями должна быть предусмотрена дополнительная защита (например, прокладка в трубах).

При прокладке кабелей в траншее концы кабелей, предназначенные для последующего монтажа соединительных муфт, следует располагать со сдвигом мест соединения, при этом должен быть оставлен запас кабеля на каждом конце длиной не менее 350 мм для кабелей на номинальное напряжение до 10 кВ включительно и не менее 400 мм для кабелей на большее номинальное напряжение.

Для монтажа соединительных муфт на трассе должны быть подготовлены котлованы, соосные с траншеей шириной не менее 1,5 м для кабелей на номинальное напряжение до 10 кВ включительно и не менее 1,7 м для кабелей на большее номинальное напряжение. Длина котлована для монтажа трех муфт в разбежку должна быть не менее 5 м для кабелей на номинальное напряжение до 10 кВ включительно и не менее 7 м для кабелей на большее номинальное напряжение.

Для защиты кабелей при пересечении дорог, инженерных сооружений и естественных препятствий, а также для изготовления кабельных блоков должны применяться трубы (асбоцементные, керамические, пластмассовые или иного немагнитного материала). Допускается при прокладке трех фаз одной цепи в одну трубу использование труб из магнитных материалов.

Внутренний диаметр трубы при прокладке одного кабеля должен быть не менее 1,5 D, но не менее 50 мм при длине труб до 5 м и 100 мм при большей длине труб (D — диаметр кабеля). Внутренний диаметр трубы при прокладке трех кабелей треугольником должен быть не менее 3 D, но не менее 150 мм.

При прокладке кабелей с ПЭ оболочкой на воздухе в кабельных сооружениях и производственных помещениях проектом должны быть обеспечены дополнительные меры противопожарной защиты путем нанесения на оболочку специальных огнезащитных покрытий, согласованных с пожарной инспекцией.

Кабели в кабельных сооружениях рекомендуется прокладывать целыми строительными длинами, избегая применения соединительных муфт.

Соединительные муфты кабелей, прокладываемых в блоках, должны быть расположены в колодцах.

На трассе, состоящей из проходного туннеля, переходящего в полупроходной туннель или непроходной канал, соединительные муфты должны быть расположены в проходном туннеле.

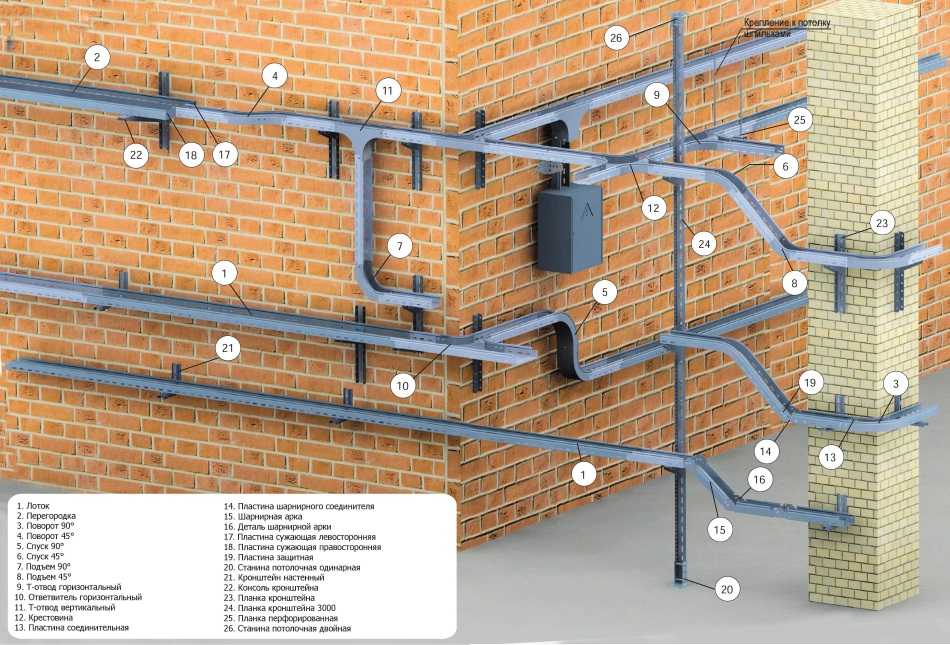

Перед прокладкой в туннеле (галерее) должны быть установлены конструкции для крепления кабелей и каркасы противопожарных перегородок. Кирпичная кладка перегородок может быть выполнена после прокладки кабелей при соблюдении соответствующих мер предосторожности.

ВНИМАНИЕ! Запрещаются любые сварочные работы в тоннеле после прокладки кабелей.

Расстояние между опорными конструкциями выбираются в соответствии с проектом и требованиями ПУЭ. Металлические конструкции, на которые укладываются кабели, должны быть выполнены таким образом, чтобы исключить возможность повреждения кабелей острыми краями, заусенцами и пр.

При монтаже соединительных муфт в кабельных сооружениях необходимо установить отдельные полки на опорной конструкции для каждой муфты.

Крепление кабелей должно быть выполнено таким образом, чтобы не допускать деформации кабелей под действием собственного веса, а также в результате механических напряжений, возникающих при циклах «нагрев-охлаждение» и при электромагнитных взаимодействиях при коротких замыканиях.

Кабели, проложенные горизонтально по конструкциям на открытых эстакадах, должны быть дополнительно закреплены во избежание смещения под действием ветровых нагрузок на прямых горизонтальных участках трассы в соответствии с проектной документацией.

Кабели, не связанные в треугольник, должны быть закреплены на конструкциях в местах, расположенных по длине кабельной линии с шагом 1…1,5 м (при расположении на лотках, в коробках или на сплошных полках).

При укладке кабелей на консоли закрепление необходимо производить на каждой консоли. Расстояние между консолями должно быть не более 1 м, полезная длина консоли на прямых участках трассы — не более 500 мм.

Кабели, прокладываемые вертикально по конструкциям и стенам, должны быть закреплены на каждой кабельной конструкции. Крепление кабелей должно быть выполнено таким образом, чтобы была предотвращена деформация оболочек, и не нарушались соединения жил в муфтах под действием собственного веса кабеля. Места креплений определяются на этапе проектирования.

В местах жесткого крепления кабелей на конструкциях должны быть проложены прокладки из эластичного материала (например, мягкая резина). Прокладки должны выступать за края хомутов или скоб по ширине приблизительно на 5 мм.

Кабели внутри и снаружи помещений должны быть защищены до безопасной высоты от возможных механических повреждений, которые могут возникнуть при передвижении автотранспорта, перемещении грузов и механизмов, действий неквалифицированного персонала, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.

Проходы кабелей через стены, перегородки и перекрытия в производственных помещениях и кабельных сооружениях должны осуществляться через отрезки труб (асбоцементных, пластмассовых и т. д.) или через открытые проемы. Зазоры в отрезках труб, в отверстиях и проемы после прокладки кабелей должны быть заделаны несгораемым материалом (например, цементом с песком, глиной с песком и т. п.) по всей толщине стены или перегородки.

Вводы кабелей в здания, кабельные сооружения и другие помещения должны быть выполнены в асбоцементных, бетонных, керамических или пластмассовых трубах. Концы труб должны выступать в траншею из стены или фундамента здания (при наличии отмостки — за ее линию) не менее чем на 0,6 м и иметь уклон в сторону траншеи.

При прокладке кабелей в трубах и блочной канализации должна быть определена общая длина канала блока по условиям предельно допустимых усилий тяжения исходя из конструктивных параметров кабелей и условий прокладки. Предельная длина канала блока и усилия тяжения должны быть определены на стадии проектирования кабельной линии.

Для уменьшения усилий тяжения при протягивании кабелей через трубы и блочные каналы следует покрывать поверхности кабелей смазкой, не содержащей веществ вредно действующих на оболочку кабелей (для кабелей с ПЭ оболочкой возможно использовать технический вазелин; для кабелей с ПВХ оболочкой — тавот, солидол, технический вазелин). Для этих же целей вместо смазки возможно проливать через каналы или трубы воду. При протяжке в трубу или канал блока трех фаз кабеля запрещается последовательная протяжка отдельных кабелей с использованием стального троса из-за возможности повреждения тросом уже проложенных кабелей. При длине труб до 20 м возможна последовательная протяжка отдельных кабелей вручную с использованием веревки.

Скорость протяжки должна быть не более 17 м/мин, и кабель необходимо протягивать по возможности без остановок.

Прокладка кабелей без предварительного прогрева разрешается при следующих температурах: — для кабелей с ПВХ-оболочкой — не ниже минус 15 °С; — для кабелей с ПЭ-оболочкой — не ниже минус 20 °С.

При температурах от минус 15 °С до минус 40 °С (для кабелей с ПВХ-оболочкой) и от минус 20 °С до минус 40 °С (для кабелей с ПЭ-оболочкой) кабель перед прокладкой должен быть нагрет выдержкой в обогреваемом помещении не менее 48 ч до температуры не ниже 0 °С.

Допускается осуществление прогрева барабанов с кабелем в сооруженном вблизи места прокладки тепляке с обогревом печами или тепловоздуходувками. Не допускается обогрев с применением открытого тепла. Продолжительность прогрева кабеля на в тепляке при температуре плюс 25 — 40°С не менее 18 часов. Контроль температуры должен производиться термометром, установленным на витках кабеля.

Прокладка должна быть выполнена в срок не более 30 минут после прогрева, после чего кабель должен быть немедленно засыпан первым слоем песчано-гравийной смеси или разрыхленного грунта.

Окончательную засыпку и уплотнение грунта производят только после охлаждения кабеля. Прокладка кабелей при температуре ниже минус 40 °С запрещается.

Способы прокладки кабеля . Электропара

Прокладка кабелей может проводиться разными методами, выбор которых осуществляется в зависимости от различных факторов – наличие и расположение коммуникаций, условия монтажа проводки и пр. В статье мы рассмотрим самые популярные способы прокладки кабеля в различных системах, с учетом индивидуальных особенностей.

• Прокладка кабеля в земле (траншея)
• Прокладка в гофре
• Прокладка кабеля в коробах и кабель-каналах
• Прокладка кабеля по воздуху

Прокладка кабеля в земле (траншея)

Наиболее популярным и надежным способом является прокладка кабеля в земле. Она обеспечивает защиту кабельных систем от механических повреждений, но может осуществляться лишь при наличии некоторых условий: низкий уровень грунтовых вод; отсутствие блуждающих токов; стабильный грунт; отсутствие в почве агрессивных веществ.

Прокладка кабеля в траншее должна производиться с учетом правил, описанных в ПУЭ 2.383-2.3.101. Так, кабели в траншее должны иметь подсыпку снизу и засыпку сверху, не содержащую камней и строительного мусора. Защита кабеля производится покрытием ж/б плитами толщиной не менее 50 мм при напряжении выше 35 кВ и кирпичом в один слой при напряжении ниже 35 кВ. Место  траншеи обозначается сигнальными лентами. Расстояние до фундамента должно быть не менее 0,6 м, до стволов деревьев не менее 2 м.

Процесс укладки кабеля в траншею

Для прокладки в грунт потребуется силовой кабель, марка которого зависит от назначения. Для маломощных кабельных систем подойдет силовой кабель ВВГ или NYM, при более мощной системе берется бронированный кабель. Также нужно приобрести защиту для кабеля (трубы) и сигнальную ленту.

Сначала размечается рабочая поверхность и роется траншея. Согласно ПУЭ, глубина заложения кабеля должна быть не менее 0,7 м для линий до 20 кВ и не менее 1 метра для линий 35 кВ, для маслонаполненных линий не менее 1,5 м. Даже если прокладка осуществляется в маломощных сетях, следует накинуть около 10-20 см. Траншея очищается от строительного мусора и камней. На дно траншеи укладывается засыпка, обычно это простой песок, слой которого должен быть не менее 100 мм.

После этого следует проверить работоспособность кабеля (отсутствие внутренних замыканий) с помощью специального инструмента мегомметра. После проверки необходимо снять остаточный заряд с токопроводящих частей кабеля путем замыкания жил, соблюдая правила заземления.

Дальше идет этап защиты кабеля, в качестве материалов используют гофрированные трубы (ПВХ, ПНД) или металлические трубы. Современные пластиковые трубы не распространяют горение, имеют гладкую внутреннюю поверхность и могут быть оснащены зондом для протяжки кабеля. Они отлично гнутся и могут легко обойти проблемные зоны.

Труба ПВХ

Труба ПНД



Теперь нужно уложить кабель в траншею волнами, не  стоит пытаться как можно сильнее натянуть его. Затем производится насыпка мелкого песка на 10-15 см и грунта 15-20 см. Засыпка слегка утрамбовывается. После завершения работ место прокладки кабеля маркируется сигнальной лентой, но лучше сохранить план на бумаге. На сигнальную ленту насыпается слой грунта с горкой. После прокладки кабеля в земле следует еще раз удостовериться в его работоспособности.

Прокладка кабеля в гофрированной трубе

Гофрированная труба, или гофра, является самым популярным устройством для прокладки кабеля открытым и закрытым способом. Чаще всего это негорючий пластик ПВХ или полиэтилен низкого давления ПНД. Трубы оснащают дополнительным устройством протяжки (зонд), представляющим собой металлическую проволоку шириной 0,8-0,9 мм.

Трубы из поливинилхлорида подходят для организации внутренней проводки, их нельзя использовать для наружных работ – материал очень неустойчив к действию ультрафиолета и быстро теряет свои свойства под его воздействием. Если требуется проложить кабель на улице, можно воспользоваться легкими трехслойными трубами ПНД, но только при отсутствии опасности механических повреждений.

Оба вида защитных гофрированных труб обеспечивать безопасность при возгорании проводки, их материал самозатухающий, поэтому при возникновении короткого замыкания риск пожара сводится к минимуму. Наиболее востребованный диаметр труб: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм. Гофрированная труба подходит для прокладки силовых кабелей, связи, информационных и прочих.

Прокладка кабеля в коробах и кабель-каналах

При прокладке кабеля в помещении можно воспользоваться кабель-каналами и защитными коробами. Этот тип укладки весьма популярен в деревянных домах, где проводка чаще всего открытая. Провода тянутся по стенам, не утапливаются внутрь строительных конструкций.

Конструкция кабель-канала весьма удобна – он состоит из двух рабочих частей. Основная часть – это желоб, в который прокладывается провод; вторая часть – крышка, надежно фиксирующая кабель внутри канала. Кабель-каналы еще называют электрическими коробами. Благодаря широкому выбору расцветок каждый может подобрать себе подходящий под интерьер кабель-канал, самые распространенные расцветки под дерево и белый.

Для укладки провода в кабель-канал следует предварительно разметить поверхность. С кабель-канала снимается крышка, основная часть прикладывается к размеченной линии и прикручивается с помощью саморезов и шуруповерта (можно пользоваться обычной отверткой). Затем в канал укладывается кабель, а сверху защелкивается крышка. Провод внутри ничем не фиксируется, только крышкой канала. Сегодня можно купить современные плинтуса с кабель-каналом, которые экономят место в квартире и позволяют избежать установки дополнительных элементов на стенах.

Прокладка кабеля по воздуху

При подключении частных загородных домов и дач к электричеству предпочтение чаще всего отдается воздушному способу. Такой метод имеет свои преимущества – простота обслуживания, быстрый доступ к поврежденным участкам кабеля, относительно легкая прокладка. Однако есть и минусы, в первую очередь это зависимость целостности установки от климатических условий. Резкие порывы сильного ветра могут оборвать кабель, а электростатические разряды во время грозы часто повреждают провод.

При прокладке кабеля воздушным способом сначала в наружной стене сверлится отверстие для вывода кабеля. В отверстие вставляется труба (в основном используются пластиковые трубы), щель для сохранения тепла внутри помещения заделывается пеной или другой теплоизоляцией. Питающий провод прячется в гофрированную трубу, протягивается на опорах (столбах) и закрепляется на тросе с шагом около 50 см. К стене конструкция присоединяется с помощью монтажных хомутов или клипс. При этом важно соблюдать расстояние не более 25 метров между опорами. Провод не следует натягивать, он должен свободно висеть в воздухе.  Для воздушной прокладки следует использовать самонесущий изолированный медный провод СИП сечением от 10 кв.мм. Такому проводу не нужна дополнительная защита от ультрафиолета.

Выбирая способ прокладки кабеля, следует руководствоваться его назначением и основополагающими факторами, определяющими возможность его применения в тех или иных условиях. При отсутствии профессиональных знаний и опыта лучше всего воспользоваться услугами профессионалов.

Подземная прокладка кабеля Все, что вам нужно знать

Охрана природы, природные объекты, эстетика и пространство делают прокладку кабелей под землей неизбежной и необходимой. Подземная прокладка кабеля имеет дополнительные преимущества в виде снижения передачи потери и снижение риска потери обслуживания в случае экстремальных погодных условий.

Что такое подземная прокладка кабеля?

Содержание

• 1 Что такое подземная прокладка кабеля?
• 2 Преимущества подземной прокладки кабеля
• 3 Процедура и установка подземного кабеля Laying
• 4 Прямой укладчик
  • 4.1. Преимущества:
  • 4.2 Недостатки:
• 5 Draw in System
  • 5.1. Согласно:
  • 5.2. система
    • 6.1 Преимущества:
    • 6.2 Недостатки
  • 7 Проблемы подземной прокладки кабеля
  • 8 Часто задаваемые вопросы
    • 8.1 Какова минимальная глубина прокладки кабеля под землей?
    • 8. 2 Каков метод прокладки кабеля?
    • 8.3 Как глубоко кабель должен быть проложен под землей?
    • 8.4 Какой должна быть нормальная глубина прокладки кабелей?
    • 8.5 В чем преимущество прямой прокладки подземных кабелей?

  В районах с ограниченным пространством для кабелей, особенно в городских районах, эффективным методом является подземная прокладка кабелей. Телекоммуникации или электроэнергия могут передаваться по подземным кабелям. Данные передаются из одной точки в другую по кабелю, проложенному по земле, а не по висящим на опорах и башнях в подземной кабельной системе.

  По сравнению с воздушными кабелями, под землей кабели не видны невооруженным глазом и, следовательно, сохраняют эстетическая красота. Для этого необходимо вырыть соответствующие траншеи и процесс должен выполняться систематически, чтобы гарантировать успех и минимальные требования к обслуживанию.



  Преимущества подземной прокладки кабеля

  Изменение климата сделало экстремальные погодные условия более частыми. Чтобы иметь бесперебойное электроснабжение и телекоммуникации, важно, чтобы наша инфраструктура была спланирована и оборудована таким образом, чтобы выдерживать суровые погодные условия. Следующие преимущества делают подземные кабельные системы предпочтительным выбором:

  • Увеличенный срок службы – Подземные кабели имеют гораздо больший срок службы, чем воздушные кабели.
  • Сокращение затрат на техническое обслуживание – Меньшее воздействие стихийных бедствий, таких как падающие ветки деревьев, сильный ветер и дождь, снижает потребность в техническом обслуживании.
  • Предотвращение несчастных случаев- Воздушные кабели могут обрушиться на здания и автомобили и подвергнуть находящихся рядом с ними опасности поражения электрическим током. В этом плане подземная прокладка кабеля более безопасна.
  • Непрерывная работа – Защищенные от внешних факторов подземные кабели обеспечивают бесперебойное питание или обслуживание.
  • Отсутствие препятствий – Подземные кабельные системы полностью скрыты от глаз и не создают препятствий для собственности.
  • Требуемая минимальная площадь – Воздушные кабели требуют много места для установки опор, тогда как для подземных кабелей требуется очень ограниченная полоса земли.
  Порядок и устройство подземной прокладки кабеля

  Эффективность и эффективность подземной кабельной системы зависят от правильной прокладки кабеля, качества кабельных соединений и ответвлений. Существует три способа прокладки кабеля под землей. Процедура, применяемая в каждом методе, следующая:

  Прямая укладка

  Этот метод требует рытья траншеи глубиной 1,5 м и шириной 0,45 м, которая затем засыпается слоем песка. Кабели укладываются в траншеи и засыпаются слоем песка толщиной 10 см. Для защиты от механических повреждений траншею закрывают кирпичом и другими материалами.

  Если требуется прокладка более одного кабеля в траншее расстояние между осями по горизонтали или вертикали равно 30 см. предусмотрены для предотвращения взаимного нагрева.



  Преимущества:
  • Самый простой и дешевый способ прокладки кабеля под землей
  • Вырабатываемое тепло рассеивается в земле.
  Недостатки:
  • Высокая стоимость обслуживания
  • Трудно определить точное местонахождение неисправности
  • Изменения кабельной сети затруднены.
  Всасывающая система

  Воздуховоды или трубопроводы из чугуна, бетона или глазурованного камня с люками располагаются в подходящих местах вдоль трассы кабеля. Люки используются для протягивания кабеля на место.



  Преимущества:
  • Люки сделать дополнения, ремонт простота обслуживания
  • Низкая стоимость обслуживания
  • Механическая защита снижает возникновение неисправностей.
  Недостатки:
  • Высокая стоимость установки
  • Низкое рассеивание тепла благодаря сгруппированному кабели.
  Сплошная система

  Подземные кабели прокладываются в открытых трубах или желобах вдоль кабельной трассы. Корыта обычно изготавливаются из асфальта, керамогранита или чугуна. Асфальтовая смесь используется для заполнения желобов после укладки кабеля.



  Преимущества:
  • Сильная механическая защита
  Недостатки
  • Требования к квалификации и рабочей силе привести к высоким затратам
  Проблемы подземной прокладки кабеля

  Различные проблемы в процессе прокладки подземные кабели:

  1. Высокая стоимость установки: Первоначальная стоимость установки подземной кабельной системы высока, поскольку к общей стоимости добавляются затраты на восстановление дорог и окружающей инфраструктуры.
  2. Разрешения и разрешения: Прежде чем приступить к копанию, необходимо получить ряд разрешений от соответствующих органов.
  3. Громоздкие модификации: Невозможность найти линии и отдельные участки делает утомительным добавление или изменение линии.
  4. Препятствия на трассе кабеля: Трасса кабеля должна быть спроектирована с учетом любых препятствий, которые могут быть на трассе.
  5. Требования к изоляции: Слои изоляции необходимы для подземных кабелей, чтобы выдерживать потоки высокого напряжения.
  Часто задаваемые вопросы
  Какова минимальная глубина прокладки кабеля под землей?

  Минимальная глубина прокладки кабеля ниже земля варьируется в зависимости от допустимого напряжения кабеля. Глубина должна быть не менее 0,9 м для кабелей от 3,3 кВ до 11 кВ, 1,05 м для кабелей от 22 кВ до 33 кВ. минимальная глубина кабеля низкого напряжения должна быть 0,75 м.

  Какой способ прокладки кабеля?

  Надежность кабельной сети зависит по способу укладки и креплению фитингов, таких как концевые кабельные муфты, муфты, ответвительные соединители и т. д. Метод прокладки определяет подход, который будет сопровождаются рытьем траншей, монтажом воздуховодов и расположением кабели. В основном существует три метода прокладки кабелей под землей. бывают прямой прокладки, вкатной и сплошной системы.

  Насколько глубоко должен быть проложен кабель под землей?

  Требования к глубине зависят от топография местности. Для пересечений дорог и дренажных канав, которые еще не быть законченным, стандартная глубина варьируется от 30 до 42 дюймов. Если земля остается замороженным в течение длительного периода времени, то глубина должна быть не менее 30 дюймов. Переходы через проезжую часть требуют более глубокой копки со стандартной глубиной 42 дюймы.

  Какой должна быть нормальная глубина прокладки кабеля?

  Нормальная глубина прокладки кабелей составляет зависит от климатических условий и местности. Он варьируется от 30 до 42 дюймов. дюймов в зависимости от условий.

  В чем преимущество прямой прокладки подземных кабелей?

  Прямая прокладка подземных кабельных систем имеет следующие преимущества:

  • Быстрое строительство кабельной сети
  • Низкие инвестиции
  • Быстрое рассеивание тепла
  • Чистый и безопасный метод с защитой кабеля от внешних помех.

  Установка подземного оптоволоконного кабеля выполнена правильно

  • 30 марта 2018 г.
  • Вера Манселл
  • Оптоволокно

  Мы много говорим о рытье траншей в болотах Луизианы для прокладки трубопроводов для нефтегазовых компаний. Но знаете ли вы, что Stan’s Airboat & Marsh Excavator Service также может помочь коммунальным и телекоммуникационным компаниям проложить оптоволоконный кабель в заболоченной местности?

  Волоконно-оптические сети тщательно спроектированы и построены для обслуживания населения здесь, на побережье Мексиканского залива, и по всей Америке. На базовом уровне волоконно-оптический кабель состоит из прядей стекловолокна внутри изолированной оболочки.

  Так уж получилось, что они отлично подходят для высокопроизводительных сетей передачи данных и телекоммуникаций на большие расстояния и за последние несколько десятилетий практически заменили медные и другие линии электропередачи, поскольку они обеспечивают более высокую пропускную способность и могут передавать данные на большие расстояния. .

  Не будет преувеличением сказать, что эти кабели из стекловолокна произвели революцию в телекоммуникациях и даже сделали возможным информационный век. В 2018 году оптоволоконные кабели поддерживают большую часть мировых сетей Интернета, кабельного телевидения и телефонных систем. Без них вы, вероятно, не читали бы эту статью.

  Но кто-то должен зарыть их в землю, и тут на помощь приходит Стэн.

  Примечание. Если быть точным, один из способов прокладки оптоволоконного кабеля — это проложить его над головой. Установка опорной линии / антенны означает подвешивание линий к пилонам или столбам или даже их установку на зданиях. Другим предпочтительным методом является прокладка подземного оптоволоконного кабеля (или размещение его в подземной трубе).

  Вот несколько распространенных способов прокладки подземного оптоволоконного кабеля:

  • Установка в подземных каналах – Оптоволоконные кабели можно протягивать по каналам, которые защищают кабели после их заглубления. «Прокладка кабеля» — это один из способов прокладки кабеля в кабелепроводе с помощью воздуха под высоким давлением (другой способ заключается в простом протягивании линии).
  • Прямо заглубленная кабельная конструкция – Кабель прокладывается непосредственно в земле, а не в защитных трубопроводах/каналах.
  • Микротраншейная прокладка – Кабели прокладываются в дорожном покрытии посредством небольшой канавки на улице, тротуаре или на парковке. Поскольку мы работаем в основном на болотах, мы не занимаемся этим здесь, у Стэна.

  Когда мы прокладываем траншеи в болоте для прокладки оптоволоконных кабелей, мы обращаемся с кабелями в соответствии с их заявленными конструктивными параметрами, чтобы предотвратить их повреждение во время установки. Факторы прокладки подземного кабеля также включают затраты на строительство, временные ограничения, существующую инфраструктуру и федеральные/государственные/местные правила.

  Во-первых, мы проводим обследование участка и анализ маршрута, чтобы оценить содержание почвы и определить все препятствия и переходы через воду. Правила могут потребовать проведения исследования воздействия на окружающую среду в районах, где мы будем копать траншеи. Следующим шагом в этом процессе является получение разрешений/лицензий на все полосы отчуждения.

  Вообще, когда мы прокладываем траншею для ВОЛС, мы должны сделать траншею как можно более прямой (коммунальные компании должны соблюдать так называемый «минимальный радиус изгиба» кабеля). Коммунальные службы также должны заземлить кабели со стальной броней и разместить соответствующие предупредительные таблички непосредственно над кабелем, чтобы предупредить людей о полосе отчуждения.

  Насколько глубокими должны быть эти траншеи? Обычно они находятся на 12-36 дюймов ниже поверхности.
