Реле напряжения или стабилизатор что лучше
Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?
Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.
Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:
или стабилизаторах с клеммным подключением:

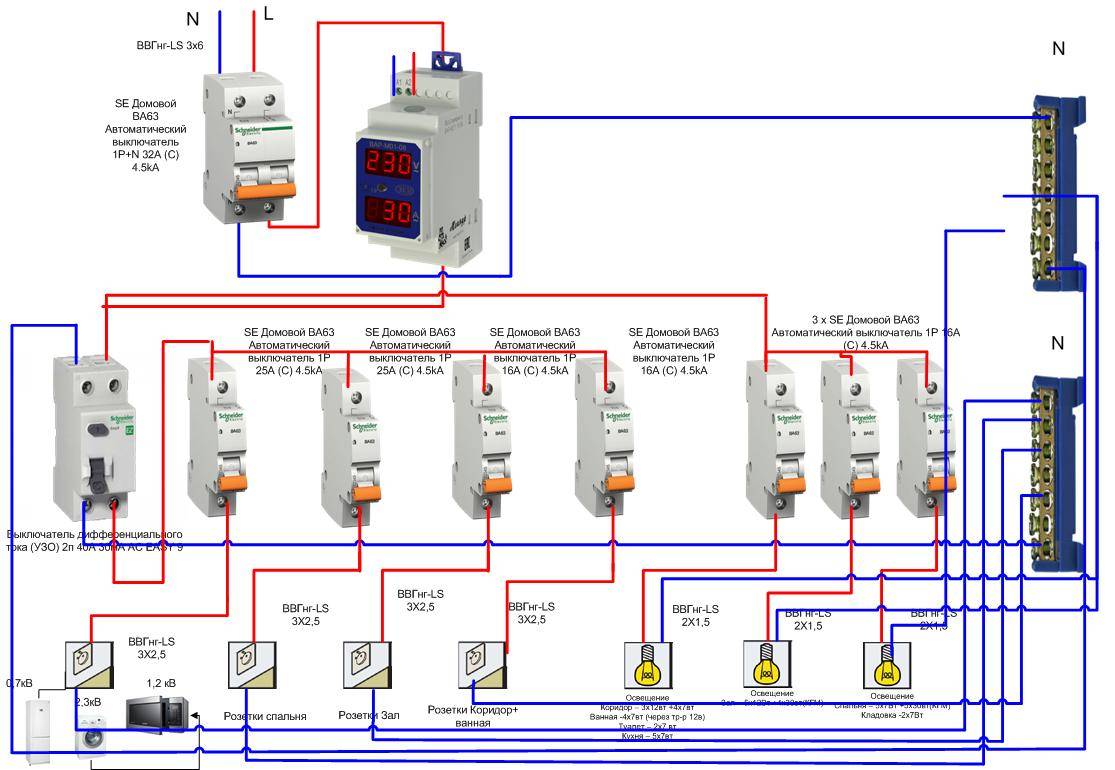

Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.
Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора.
Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.
Отличия реле напряжения от стабилизатора
В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.
Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.
Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.
Пределы срабатывания
Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.
Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.
И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.
Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.
Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно.
У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома
Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.
Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.
Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.
Замер напряжения перед выбором
В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.
Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.
Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.
Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.
Сравнение преимуществ и недостатков реле и стабилизатора
Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:
| Параметры сравнения | ||
|---|---|---|
Потребление эл. энергии на холостом ходу | ||
| Выравнивание напряжения до 220В | ||
| Работоспособность приборов, если на входе от 160В до 260В | ||
| Габариты | ||
| Цена | ||
| Зависимость работоспособности от внешних условий | ||
| Чувствительность к помехам | ||
| Быстродействие при скачках | ||
| Шум при работе |
Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений.
Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими
в щиток, критерии выбора и параметры
Параметры электросети у жителей городов и мегаполисов, как правило, более стабильные, однако вероятность проседания напряжения все-таки есть. Как показывает практика, даже незначительные скачки могут отрицательно сказаться на работоспособности и сроке службы современной электроники и бытовой техники. Чтобы предупредить неблагоприятные последствия, изобретены стабилизаторы напряжения.
Содержание
- Когда рекомендуется устанавливать стабилизатор напряжения в квартире
- Какая техника нуждается в стабилизации напряжения
- Какой стабилизатор выбрать
- Выбор по мощности
- Выбор стабилизатора по диапазону и точности
Когда рекомендуется устанавливать стабилизатор напряжения в квартире
Стабилизатор нужен для защиты бытовой техники и осветительных приборов от скачков напряженияСтабилизаторы напряжения рекомендуется устанавливать во всех случаях без исключения, особенно если дома много дорогостоящих электрических приборов, восприимчивых к скачкам электроэнергии.
Требования Международной электротехнической комиссии гласят, что напряжение в условиях быта должно колебаться в пределах 230В +- 10%. Но при этом, во многих регионах России все еще действуют старые нормативы, при которых допустимый диапазон в пределах 220 В +- 10%.
Чтобы вычислить параметры сети в конкретном случае, нужно продолжительное время в разное время суток проводить замеры. Лучше обратиться к специалисту, который воспользуется оборудованием, автоматически анализирующим всю информацию, поступившую на него в течение суток.
Если наблюдаются регулярные проседания напряжения, можно написать жалобу в местную энергопоставляющую компанию, сославшись на несоответствие стандартам (ГОСТ 29322-2014).
Какая техника нуждается в стабилизации напряжения
Есть категория бытовой техники, которая невосприимчива к перепадам напряжения, а на других приборах даже незначительные скачки могут отразиться крайне негативно. Возможен полный выход из строя оборудования.
- Бойлеры, оснащенные электроникой. Устаревшие модели с механическим управлением менее восприимчивы к перепадам, а дорогостоящие современные модели быстро выходят из строя.
- Пылесосы и кондиционеры. Эти приборы оснащены асинхронными двигателями, которые при низком напряжении начинают поглощать ток больше положенного, это приводит к тому, что обмотки электродвигателя сильно перегреваются.
- Посудомоечные машины при перепадах электроэнергии автоматически не отключаются, что приводит к перегреванию и выходу из строя реле, катушки или самого двигателя.
- Устаревшие модели холодильников. Их недостаток такой же, как у кондиционеров и пылесосов. При низком напряжении двигатель сильно греется и шумно работает.
Перепады напряжения отрицательно сказываются на работоспособности микроволновых печей, старых телевизоров, люминесцентных и энергосберегающих ламп.
Какой стабилизатор выбрать
Существует несколько типов стабилизаторов.
Устаревшие феррорезонансные устройства уже не используются, поэтому детально их рассматривать нецелесообразно.
- Инверторные. Инновационная разработка, которая конструктивно отличается от всех существующих аналогов. Принцип работы базируется на передовой технологии двойного преобразования энергии. Такие модели не имеют недостатков, за исключением высокой стоимости.
- Релейные модификации основываются на переключении обмоток трансформатора специальным реле. Отдается предпочтение той обмотке, напряжение на которой наиболее близкое к номинальной величине. Основные преимущества – приемлемая стоимость и высокая скорость срабатывания. Но есть один существенный недостаток – средняя точность стабилизации, которой может быть недостаточно для чувствительной современной техники.
- Тиристорные и симисторные по принципу работы схожи с релейными стабилизаторами, однако переключение между катушками индуктивности осуществляют быстродействующие и высокоэффективные детали – симисторы и тиристоры.
Характеристические особенности превосходят все аналоги. Их часто используют в бытовых условиях, но обеспечить 100% безопасность работы бытовой техники они не могут. - Электромеханические осуществляют стабилизацию напряжения благодаря перемещению специального контакта по обмотке трансформатора. Основные достоинства моделей этого типа – низкая стоимость и высокая точность стабилизации. Основной недостаток делает устройство практически не используемым в квартирах – низкая скорость срабатывания.
Характеристические особенности превосходят все аналоги. Их часто используют в бытовых условиях, но обеспечить 100% безопасность работы бытовой техники они не могут.Тиристорный Инверторный Релейный ЭлектромеханическийПри выборе стабилизатора напряжения следует обратить внимание на мощность устройства, диапазон его работы и точность.
Выбор по мощности
Принцип расчета мощности для всех разновидностей стабилизаторов одинаковый – суммируется мощность всех используемых электрических приборов и добавляется запас в объеме 20%.
В таблице перечислены максимально приближенные диапазоны мощностей электрических приборов, чаще всего используемых в квартирах.
| Электрический прибор | Диапазон мощности, измеряемый в Вт |
| Мультиварка | 500-1600 |
| Кухонная вытяжка | 56-8010 |
| Музыкальный проигрыватель | 50-500 |
| Электрический чайник | 650-2400 |
| Тостер | 200-1500 |
| Фен | 100-2500 |
| Микроволновая печь (СВЧ) | 600-2000 |
| Кондиционер, сплит-система | 650-2400 |
| Кофемашина | 500-2300 |
| Утюг | 250-3100 |
| Обогреватель | 800-2500 |
| Стиральная и/или посудомоечная машина | 425-3500 |
| Ноутбук | 20-80 |
| Системный блок персонального компьютера | 200-400 |
| Телевизор | 50-400 |
| Холодильник | 150-600 |
| Пылесос | 100-2500 |
Мощность некоторых приборов может несколько отличаться.
В сопроводительной документации к приборам содержится вся требуемая информация.Выбор стабилизатора по диапазону и точности
На всех устройствах указывается рабочий диапазон. Этот параметр представляет собой величину напряжения на входе, при котором стабилизатор должен корректировать выходное напряжение. Если величина превышает допустимые значения, устройство автоматически обесточит все электрические приборы, находящиеся в квартире.
Для вычисления рабочего диапазона бытового стабилизатора нужно провести контрольные замеры входящего напряжения в сети на протяжении нескольких дней. Предпочтительнее проводить замеры утром и вечером, когда нагрузка на электрические магистрали максимально высока. Крайние значения, полученные в результате, будут допустимыми значениями рабочего диапазона стабилизатора.
Под точностью подразумевают максимальное отличие в большую или меньшую сторону выходного параметра от номинала. Практически все электрические приборы работают с точностью стабилизации 220 В +- 5-7%.
Стабилизаторы напряжения рекомендуется приобретать владельцам квартир, загородных домов и дач. Обусловлено это нестабильностью электрических магистралей и высокой восприимчивостью некоторой категории бытовой техники к скачкам напряжения.
Amazon.com: VCT AR8000 — мощный автоматический регулятор/стабилизатор напряжения со встроенным трансформатором напряжения для переменного тока 110/220/240 В
4,3 4,3 из 5 звезд 420 оценок
Виден краткий контент, дважды нажмите, чтобы прочитать полный контент.
Отображается полный контент, дважды нажмите, чтобы прочитать краткий контент.
8000 Вт
350 Вт
500 Вт
1000 Вт
1500 Вт
2000 Вт
3000 Вт
4000 Вт
5000 Вт
10000 Вт
20000 Вт
Обновлены другие варианты на основе этого выбора
Посмотреть все 11 вариантов
| Марка | Simran |
| 19 x 15,5 x 10 дюймов | |
| Максимальная частота | 60 Гц |
| Минимальная частота | 50 Гц | 9008 5
- Максимальная мощность 8000 Вт — регулятор напряжения/станилизатор со встроенным трансформатором напряжения
- Преобразует 110/120 В в 220/240 В ИЛИ преобразовывает 220/240 В в 110/120 В – Совместим с 50/60 Гц.
- Стабилизатор напряжения подходит для стран с нестабильным электроснабжением. Этот стабилизатор может регулировать колебания напряжения в большом диапазоне до общего выходного напряжения.
- Входное напряжение 75-130 В переменного тока или 180-260 В ~ Выходное напряжение: 110 В переменного тока +-4 % или 220 В переменного тока +-4 %.
- Предохранитель, защищенный встроенным тепловым предохранителем – защищает ваше ценное оборудование от повреждений при колебаниях напряжения. Поставляется с терминальными разъемами – требуется проводной вход и выход.
- Размер: 19 x 15,5 x 10 дюймов
Покупайте товары от брендов для малого бизнеса, продаваемых в магазине Amazon. Узнайте больше о малых предприятиях, сотрудничающих с Amazon, и о стремлении Amazon расширить их возможности.
Узнать больше
Малый бизнес
Этот продукт принадлежит малому бизнесу. Поддержка маленькая.
Узнать большеПримечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.
проектирование и изготовление автоматического стабилизатора напряжения 220 В – для тем и материалов проекта B.Sc, HND и OND
КОНСТРУКЦИЯ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ НА 220 В
ИНСТРУКЦИИ ДЛЯ ПОЛЬЗОВАТЕЛЯ: Проект, который вы собираетесь просмотреть, находится на ”
проектирование и изготовление автоматического стабилизатора напряжения 220 В». Пожалуйста, откиньтесь на спинку кресла и внимательно изучите приведенный ниже исследовательский материал. Эта тема проекта (
проектирование и изготовление автоматического стабилизатора напряжения 220 В) состоит из 5 (пяти) глав. Полный проектный материал / описание включает в себя: Аннотация + Введение + и т.
ТИТУЛЬНАЯ СТРАНИЦА
КОНСТРУКЦИЯ И КОНСТРУКЦИЯ A АВТОМАТИЧЕСКИЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 220 В
BY 9 0006
—
–/h3013/01430
ОТДЕЛ —-
ШКОЛА —
ИНСТИТУТ —
ДЕКАБРЬ 2018
90 146 СТРАНИЦА УТВЕРЖДЕНИЯ
Настоящим подтверждается, что исследовательская работа ”
проект и конструкция автоматического стабилизатора напряжения 220В” по —, рег.
К
— . —
Руководитель Начальник отдела.
Подпись………………. Подпись……………….
……………………………….
—
Внешний наблюдатель
ПОСВЯЩЕНИЕ
Этот проект посвящен Всемогущему Богу за Его защиту, доброту, силу в моей жизни на протяжении всего периода, а также моему — за его финансовую поддержку и моральную заботу о мне. Также моему наставнику — за ее академические советы, которые она часто дает мне. Да защитит их Всемогущий Бог от опасностей этого мира и благословит все их начинания Аминь.
Успешное завершение работы над этим проектом не могло бы стать реальностью без поддержки моего — и других людей.
Моя безмерная признательность моему скромному и способному руководителю г-ну. — за его доброту в руководстве этим проектом.
Моя горячая благодарность моим родителям за их моральную, духовную и финансовую поддержку на протяжении всего моего обучения в этом учреждении.
Я признателен некоторым из моих лекторов, среди которых г-н — и д-р —. Я также признателен за поддержку некоторых сотрудников — среди которых: генеральный директор, заместитель генерального директора, внутренний аудитор г-н — и —. Наконец, я выражаю признательность моей старшей сестре —, милосердию моих милых друзей —, —, — и многим другим, кто очень мне помог.
ОПИСАНИЕ ПРОЕКТА: Эта работа ”
«Проектирование и строительство автоматического стабилизатора напряжения 220 В» представляет собой полный и хорошо изученный проектный материал строго для академических целей, который был одобрен различными преподавателями из разных высших учебных заведений. Мы сделали Предварительные страницы, Аннотация и Главу один из «
проектирование и изготовление автоматического стабилизатора напряжения 220в” на виду у всех, далее полный материал на ”
проектирование и изготовление автоматического стабилизатора напряжения 220В».
Приятного просмотра!!!
РЕЗЮМЕ
Этот проект называется проектирование и строительство автоматического стабилизатора напряжения 220В. Стабилизатор напряжения — это электрический прибор, используемый для подачи тока постоянного напряжения на электрические устройства, такие как кондиционеры и компьютеры, и защищает их от повреждений из-за колебаний напряжения. Он работает по принципу трансформатора, где входной ток подключается к первичным обмоткам, а выходной ток поступает от вторичных обмоток. Когда происходит падение входного напряжения, он активирует электромагнитные реле, которые добавляют большее количество витков во вторичную обмотку, тем самым обеспечивая более высокое напряжение, которое компенсирует потерю выходного напряжения. При увеличении входного напряжения происходит обратное, и, таким образом, напряжение на выходе практически не меняется.
Этот проект был разработан для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 220 В при частоте 50 Гц.
Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства.
СОДЕРЖАНИЕ
Титульная страница
Титульная страница
Утверждение Страница
Посвящение
Благодарность
Резюме
Содержание
ГЛАВА ПЕРВАЯ
1.0 Введение
1.1 История проекта
1.2 Постановка проблемы
1.3 Цель/задача проекта
1 .4 Значение проекта
1.5 Объем проекта
1.6 Ограничение проекта
1.7 применение проекта
1.8 преимущества проекта
1.9 организация проекта
ГЛАВА ВТОРАЯ
2.0 Обзор литературы
- История проекта
- Этапы разработки стабилизатора напряжения
- Стабилизатор класса
- Типы стабилизатора
ГЛАВА ТРЕТЬЯ
3.
0 методология построения
- Блок-схема
- Принципиальная схема
- Описание цепи
- Работа системы
- Описание основных используемых компонентов
- Анализ затрат
ГЛАВА ЧЕТВЕРТАЯ
4.0 Анализ результатов
- Строительная процедура
- Оболочка и упаковка
- Секция сборки
- Тестирование системы
- Меры предосторожности при проектировании
ГЛАВА ПЯТАЯ
- Обсуждение, заключение и рекомендация
5.1 Обсуждение
- Заключение
- Рекомендация
- Ссылки
ГЛАВА ПЕРВАЯ
1.0 ВВЕДЕНИЕ
1.
1 ПРЕДПОСЫЛКИ ИССЛЕДОВАНИЯ
Автоматический стабилизатор переменного напряжения Стабилизатор уровень. Основная работа 9Стабилизатор 0138 зависит от законов электромеханической физики. Он состоит из множества активных и пассивных электрических компонентов, таких как адаптеры, конденсаторы, диоды и термостаты.
Есть много функций автоматического регулятора напряжения. АРН или автоматический стабилизатор напряжения можно использовать со многими электроприборами по разным причинам. Основные функции автоматических регуляторов напряжения:
В первую очередь он используется как выпрямитель и как делитель напряжения. Выпрямитель также представляет собой электрическое устройство, используемое для преобразования переменного тока (AC) в постоянный ток (D.C) для дальнейшей электрической обработки. Большинство электроприборов требуют постоянного тока для своей работы и не могут работать от переменного тока.
Что касается делителей потенциала, то это электрические устройства, используемые для отключения входного напряжения, чтобы привести его к желаемому выходному напряжению в соответствии с требованиями. Таким образом, при использовании автоматического регулятора напряжения мы можем одновременно использовать выпрямитель и делитель напряжения. Это означает, что вы можете сэкономить деньги, потому что вам придется купить один автоматический регулятор напряжения вместо покупки делителя напряжения и выпрямителя для ваших электроприборов.
В наших домах есть много приборов, которым для работы требуется стабильная электроэнергия, и при любых колебаниях входного тока и напряжения может произойти повреждение всего электроприбора. Иногда это тоже может быть фатальным, но электричество — очень безжалостный убийца. Во избежание несчастных случаев с электрическими приборами, а также с нами, которые могут возникнуть из-за любого изменения напряжения или силы тока, необходимо использовать стабилизатор напряжения в дополнение к другим электрическим устройствам.
AC Автоматический стабилизатор напряжения также может использоваться в усилителях. Усилители – это другие электрические устройства, которые сравнивают напряжения считывания с опорными напряжениями и помогают усилить эффект. Возможно, вы видели усилители, подключенные к вашим домашним звуковым системам, которые усиливают звуковые эффекты. Фактическое количество звука будет ниже, но если тот же вход подается на усилитель, результирующее качество и количество звука просто увеличиваются до кратных волн на входе. Основной процесс работы в них – это разность выдаваемых напряжений. Автоматические регуляторы напряжения переменного тока помогают поддерживать желаемое напряжение для генераторов в заданных пределах. Таким образом, автоматический регулятор напряжения также является важной частью работы нашего усилителя.
Предыдущие аналоговые/серво-типы автоматических стабилизаторов напряжения теперь заменены цифровыми стабилизаторами. Эти типы автоматических регуляторов напряжения выше по функциональности и производительности.
Они оснащены самодействующими элементами управления и функциями запуска, что делает их очень полезными и простыми в обращении. Цифровые преобразователи повышают уровень точности. Упрощенные рабочие переключатели делают их более точными, чем действия человека. Если в работе автоматических регуляторов напряжения возникает какая-либо неисправность, техника самодиагностики моментально выявляет неисправность. Это приводит к большей безопасности функции. Инструмент обслуживания помогает поддерживать онлайн-монитор. Уменьшенное количество деталей и проводки в этих типично современных автоматических регуляторах напряжения делает их более надежными. Автоматические изменения легко выполняются с помощью полнодуплексных систем управления.
Стабилизаторы напряжения NeoPower имеют разные размеры. Существуют автоматические стабилизаторы напряжения, которые настолько малы, что их легко разместить на небольшой печатной плате. Они портативны и просты в обращении. Некоторые автоматические стабилизаторы напряжения имеют очень гигантские размеры.
Иногда они могут занимать объем небольшого дома. Таким образом, существует огромное разнообразие автоматических стабилизаторов напряжения, и каждый из них имеет свои характеристики. О разновидностях стабилизатора можно судить по названиям автоматических стабилизаторов напряжения. Каждое название указывает на его специфику функционирования и отличия от других, а автоматических стабилизаторов напряжения насчитывается более пятидесяти наименований. Что касается цен на автоматические стабилизаторы напряжения, то здесь все идет естественным путем. Если вы купите более умный, это будет стоить вам дороже, а вы купите более старую модель с нормальным функционированием, это будет стоить вам меньше. Но имейте в виду, что независимо от того, стоит ли автоматический регулятор напряжения переменного тока дешевле или дороже, это становится неважным, когда речь идет о важности стабилизатора в нашей повседневной жизни. 9Постановка проблемы И эта проблема обычно вызвана либо перенапряжением, либо пониженным напряжением.
Из-за этих проблем был разработан регулятор напряжения, который регулирует пониженное и повышенное напряжение до нормального 220 В переменного тока. Автоматический регулятор напряжения регулирует напряжение переменного тока и поддерживает его в диапазоне от более низкого или более высокого до нормального. Он защищает любое электронное устройство, подключенное к нему, от повреждения.
1.2 ЦЕЛЬ ПРОЕКТА районах Нигерии с высокой плотностью населения путем разработки и строительства эффективного и сравнительно дешевого стабилизатора напряжения, который будет иметь себестоимость меньше, чем общая полученная стоимость, которая может быть предоставлена большинству лиц с низким доходом. Это дешевле, чем готовый стабилизатор напряжения заводской сборки того же номинала, что и промежуточный. 1.3 ЗНАЧИМОСТЬ ИССЛЕДОВАНИЯ 1.4 ОБЪЕМ ПРОЕКТА Проект системы должен быть способен работать в диапазоне входных частот от -15% до +10% номинальных, без очистки защитных устройств или вызывания сбоя компонента в AVS. Когда питание генератора или сети восстанавливается, АРН автоматически перезапускается. При включении или перезапуске выход АРН не должен превышать указанные пределы регулирования выхода. 1.6 ПРИМЕНЕНИЕ ПРОЕКТА Стабилизатор напряжения обеспечивает безопасный выход для защиты различного оборудования, включая: Они разработаны со специальными функциями для защиты оборудования, включая защиту от скачков шума в линии, технологию первичной коммутации, автоматический сброс и защиту от перегрузки. 1.7 ПРЕИМУЩЕСТВА ПРОЕКТА 1.7 ОРГАНИЗАЦИЯ ПРОЕКТНОЙ РАБОТЫ ГЛАВА ВТОРАЯ : Первая глава этой работы была показана выше. ГЛАВА ТРЕТЬЯ: Полная третья глава ”
проектирование и изготовление автоматического стабилизатора напряжения 220В”. Заказать полную работу для скачивания. Глава третья ”
проектирование и строительство автоматического стабилизатора напряжения 220 В» состоит из методологии. В этой главе обсуждались все методы, использованные при выполнении этой работы.
проектирование и изготовление автоматического стабилизатора напряжения 220В”. Заказать полную работу для скачивания. Глава четвертая ”
проектирование и изготовление автоматического стабилизатора напряжения 220В» состоит из всех испытаний, проведенных в процессе работы, и результата, полученного после всей работы ГЛАВА ПЯТАЯ : Полная пятая глава проектирования и строительства ”
проектирование и изготовление автоматического стабилизатора напряжения 220В”. Вам нужны наши банковские счета ? пожалуйста, нажмите ЗДЕСЬ Для просмотра других связанных тем не видел вашей темы на нашем сайте, но хотите подтвердить наличие вашей темы нажмите ЗДЕСЬ Вы хотите, чтобы мы исследовали
Работая над этим проектом, я изучаю электротехнику и электронику, и мои знания о функциях и принципах работы многих электрических компонентов, таких как компаратор напряжения, транзистор и в основном к автотрансформатору. Это заставило меня понять принцип работы и применение стабилизатора как в быту, так и в промышленности.
Проектирование и изготовление автоматического стабилизатора напряжения – это проект, который мы разрабатываем. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает. Мы также делаем это, потому что хотим узнать об этом больше.
Как мы упоминали ранее, это устройство представляет собой защитное устройство, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения.
Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.
Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.
1,5 Ограничение проекта
Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), АРН отключается электронным способом.
Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), АРН должен автоматически перезапуститься, чтобы обеспечить кондиционированное питание нагрузки. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АРН отключается электронным способом и требует ручного перезапуска.
АВР должна быть способна непрерывно работать при 100 % номинальной нагрузки, 200 % номинальной нагрузки в течение 10 секунд, 500 % номинальной нагрузки в течение 1 секунды и 1000 % номинальной нагрузки в течение 1 цикла. Эффективность работы должна быть не менее 96% при полной нагрузке.
Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экранированием и номиналом К-13 для обработки гармонических токов.
Время отклика: АВР должна реагировать на любое изменение сетевого напряжения в течение 1/2 цикла при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы.
Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.
Рабочая частота: AVS должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.
Требования к доступу: AVS должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.
Измерение: Предусмотрен входной измеритель для отображения сетевого напряжения
Вентиляция: Изолирующий трансформатор AVS должен быть рассчитан на конвекционное охлаждение. Если для полупроводниковых электронных коммутационных устройств требуется охлаждение вентилятором.
Автоматический стабилизатор напряжения представляет собой электромеханические компоненты, которые контролируют обычные выходы напряжения. Во время пикового потребления электроэнергии внезапный поток энергии может повредить электрические или электронные машины. С другой стороны, при низком выходном напряжении машина может не работать.
Для продления срока службы машин рекомендуется использовать это устройство при любых операциях. Они гарантируют, что машины все время работают хорошо, особенно в часы пик. В основном это оборудование используется для контроля колебаний входного напряжения и в то же время для поддержания выходного напряжения с точностью +/-0,5%.
Различные этапы разработки этого проекта были должным образом сведены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проекта проект организован последовательно следующим образом:
Первая глава этой работы посвящена введению в исследование. В этой главе обсуждались предыстория, значение, цель, польза, применение, ограничение и проблема исследования.
Вторая глава посвящена обзору литературы по этому исследованию. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.
Пятая глава посвящена выводам, рекомендациям и ссылкам.
Полная глава вторая ”
“Проектирование и изготовление автоматического стабилизатора напряжения 220В”.
Проектирование и конструкция автоматического стабилизатора напряжения 220В» состоит из обзора литературы. В этой главе все сопутствующие работы по «
рассмотрен проект и конструкция автоматического стабилизатора напряжения 220В».
Заказать полную работу для скачивания. Глава пятая ”
«Проектирование и конструкция автоматического стабилизатора напряжения 220 В» состоит из заключений, рекомендаций и ссылок.
Кому ” СКАЧАТЬ ” полный материал по этой конкретной теме выше нажмите “ЗДЕСЬ”
У вас есть вопросы по поводу нашей почты/услуг? нажмите ЗДЕСЬ для ответов на ваши вопросы
Для получения дополнительной информации свяжитесь с нами любым из следующих способов:
Мобильный номер: +2348146561114 или +2347015391124 9 0138 [г.
